Tipo de producto	Polipasto eléctrico
Marca	Vevor
Modelo	500-C
Capacidad de carga máxima	1100 lb (aproximadamente 500 kg)
Altura de elevación	7 m
Velocidad de elevación	4 m/min
Potencia de entrada	1500 W
Tensión de alimentación	220-240 V CA, 50 Hz
Modo de control	3 en 1: cableado, inalámbrico, manual
Diámetro del cable de acero	6 mm
Peso del aparato	Aproximadamente 25 kg
Dimensiones de la carcasa	Aproximadamente 40 x 30 x 25 cm
Alimentación del mando a distancia	Pilas (no incluidas)
Protección contra sobrecargas	Sí, parada automática y luces rojas
Rango de temperatura de funcionamiento	-10 °C a +40 °C
Material del gancho	Acero forjado
Tipo de motor	Motor eléctrico de corriente alterna
Factor de servicio	S3-25% (trabajo intermitente)
Accesorios incluidos	Soporte de fijación, tornillos de expansión, eslinga de elevación, guantes, escobillas de carbón
Mantenimiento	Engrasado regular del cable, verificación de las escobillas de carbón, almacenamiento en seco
Reparabilidad	Escobillas de carbón reemplazables, piezas de repuesto disponibles
Normas de seguridad	Conforme a la directiva europea RAEE 2012/19/CE

Preguntas frecuentes - 500-C Vevor

¿Cómo instalar el polipasto Vevor 500-C?

Asegúrese de que la estructura de soporte sea sólida y pueda soportar la carga máxima. Fije el soporte de fijación con los tornillos de expansión incluidos. Suspenda el polipasto firmemente. Verifique que el cable esté correctamente enrollado en el tambor antes de usarlo.

¿Cuál es la capacidad de carga máxima?

La capacidad máxima es de 1100 lb (aproximadamente 500 kg). Nunca exceda este límite para evitar cualquier riesgo de daño o lesión.

¿Cómo usar el mando a distancia inalámbrico?

Asegúrese de que el mando a distancia esté dentro del alcance y sin obstáculos. Inserte pilas si es necesario. Use los botones para subir/bajar. Si el alcance disminuye, reemplace las pilas. En caso de interferencia, detenga la operación.

¿Qué hacer en caso de sobrecarga o sobrecalentamiento?

El polipasto se detiene automáticamente y las luces rojas parpadean. Reduzca la carga o deje enfriar el motor. No intente levantar el mismo peso sin haber resuelto la sobrecarga.

¿Cómo mantener el cable de acero?

Engrase regularmente el cable con un cepillo o paño, nunca con las manos desnudas. Verifique que no haya desgaste ni hilos rotos. Reemplace el cable si está dañado.

¿Puedo usar el polipasto para levantar personas?

No, está estrictamente prohibido levantar personas o animales. Úselo solo para cargas inanimadas.

¿Cuál es la tensión de alimentación requerida?

El polipasto funciona en un enchufe de red de 220-240 V CA, 50 Hz. Asegúrese de que el enchufe esté correctamente conectado a tierra y protegido por un interruptor diferencial.

¿Cómo reemplazar las escobillas de carbón?

Desenchufe el aparato. Retire las cubiertas del motor, extraiga las escobillas viejas e inserte las nuevas (incluidas). Llame a un profesional si no está familiarizado.

¿Se puede usar el polipasto en exteriores?

Evite ambientes húmedos o lluviosos. Almacene el aparato en un lugar seco y limpio. Nunca lo sumerja en agua.

¿Qué hacer si el mando a distancia no funciona?

Verifique las pilas, el alcance y los obstáculos. Si la señal está perturbada, use el control por cable o manual. Reemplace las pilas o contacte al soporte técnico.

MANUAL DE USUARIO 500-C Vevor

Soporte técnico y certificado de garantía electrónica

Certificado

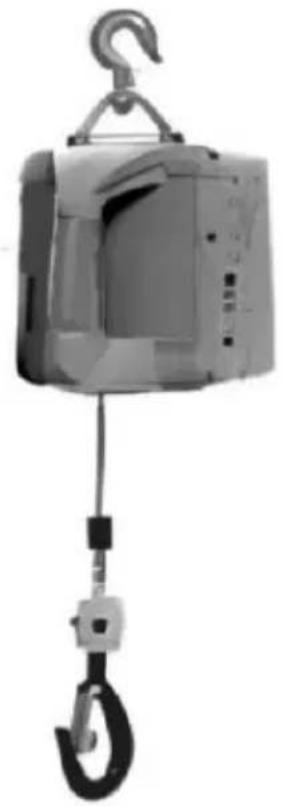

Manual de usuario de polipasto eléctrico portátil

Modelo: 500-A2, 500-A3, 500-B2, 500-B3, 500-C2, 500-C3

Seguimos comprometidos a brindarle herramientas con precios competitivos.

"Ahorrar la mitad", "mitad de precio" o cualquier otra expresión similar utilizada por nosotros solo representa una

estimación de los ahorros que podría obtener al comprar ciertas herramientas con nosotros en comparación con las principales

marcas, y no necesariamente significa cubrir todas las categorías de herramientas ofrecidas por nosotros. Usted

debe verificar cuidadosamente cuando realiza un pedido con nosotros si usted

realmente ahorra la mitad en comparación con el modelo superior de marcas importantes.

Modelo: 500-A2, 500-A3, 500-B2, 500-B3, 500-C2, 500-C3

¿NECESITA AYUDA? ¡CONTÁCTENOS!

¿Tiene preguntas sobre el producto? ¿Necesita soporte técnico? Por favor, no dude en contactarnos:

Soporte técnico y certificado de garantía electrónica

Este es el manual de instrucciones original. Por favor, lea todo el manual de instrucciones con cuidado antes de operar. VEVOR se reserva una interpretación clara de nuestro manual de usuario. La apariencia del producto está sujeta a la

producto que usted recibió. Por favor, perdónenos por no informarle nuevamente. Si hay alguna tecnología o software

actualizaciones sobre nuestro producto.

ADVERTENCIA

1. Lea atentamente y comprenda todas las INSTRUCCIONES DE MONTAJE Y OPERACIÓN antes de operar.
2. No seguir las normas de seguridad y otras medidas básicas de seguridad y precauciones puede resultar en lesiones personales graves.

NORMAS GENERALES DE SEGURIDAD

1. Nunca sobrecargue.
2. Nunca levante personas o animales. Mantenga a los niños y al público alejados del área debajo y alrededor de la carga o del área donde se está levantando. Al operar el producto, manténgase alejado del área entre el producto y la carga.
3. No contenga sustancias explosivas ni inflamables en el ambiente de uso del producto.
4. Asegúrese de que los cables y terminales eléctricos estén aislados.
5. La estructura de soporte y el dispositivo de conexión de carga deben ser seleccionados para soportar la máxima tracción del producto.
6. No utilizar un producto defectuoso, que no pueda funcionar normalmente o que esté dañado.
7. La vida útil del cable de acero está estrechamente relacionada con el uso.

Los nuevos productos en el sector del cable de acero deben ser sometidos a una carga para recuperar y enrollar uniformemente el tambor; de lo contrario, un bobinado inadecuado dañará el cable de acero.

1. Para engrasar regularmente el cable de acero, se debe utilizar un cepillo duro o un trozo de madera. Prohibido engrasar el cable directamente con la mano.
2. Antes de que el producto sea utilizado, eliminar cualquier factor u obstáculo que pueda interferir con el funcionamiento seguro del producto.
3. En tensión o carga, no toques el cable o el gancho.
4. Preste atención a la estabilidad de la carga durante la operación. No agite ni rote la carga.
5. No tire del cable sobre la longitud de la pintura roja. Reserve una cierta longitud de seguridad.
6. Cuando el producto no se use, repare o reemplace piezas, es necesario desconectar el cable de corriente de manera oportuna.
7. No utilice este producto para remolcar otros vehículos. El impacto de la carga provoca muy fácilmente que la capacidad de carga instantánea disminuya, siendo más que la capacidad de carga del cable de acero o productos.
8. Este producto no puede ser utilizado para fijar la carga en e
9. No se incline a jalar en elevación.
10. Cuando el producto no funciona, no está permitido colgar objetos pesados en el aire para evitar la deformación permanente de las partes del producto.
11. No ponga ninguna parte del producto en agua o ambiente húmedo durante el uso.
12. El uso correcto de la toma de CA con conexión a tierra a través de un dispositivo de protección contra fugas para proteger el enchufe.
13. No utilice este producto en un ambiente húmedo.
14. Evite que se dañe por objetos afilados al tirar del cable.
15. Tenga en cuenta que las advertencias discutidas anteriormente no pueden cubrir todos los posibles eventos y circunstancias. Es importante que la persona que lo configura, carga/descarga y usa este producto use el sentido común en todo momento.

GUARDE ESTAS INSTRUCCIONES

Modelo SPE.	500-A2	500-A3	500-B2	500-B3	500-C2	500-C3
CargaCapacidad ( Máx.)	1100libras	1100libras	1100libras	1100libras	1100libras	1100libras
Alturadelevación	7millones	7millones	7millones	7millones	7millones	7millones
Velocidaddelevación (Máx.)	4 m/ mi	4 m/ mi	4 m/ mi	4 m/ mi	4 m/ mi	4 m/ mi
Potencia deentrada	1500 W	1500 W	1500 W	1500 W	1500 W	1500 W
Voltaje	CA 220~ 240V, 50Hz	CA 220~ 240V, 50Hz	CA 220~ 240V, 50Hz	CA 220~ 240V, 50Hz	CA 220~ 240V, 50Hz	CA 220~ 240V, 50Hz
ControlModo	3 EN 1(Control por cable,Inalámbrico Remoto Control,		Inalámbrico Remoto Control,Manual Control		Cable Control,Manual Control

MODELO Y PARÁMETROS

	Manual Control)
Alambre de acero Soga ( Diámetro	6mm	6mm	6mm

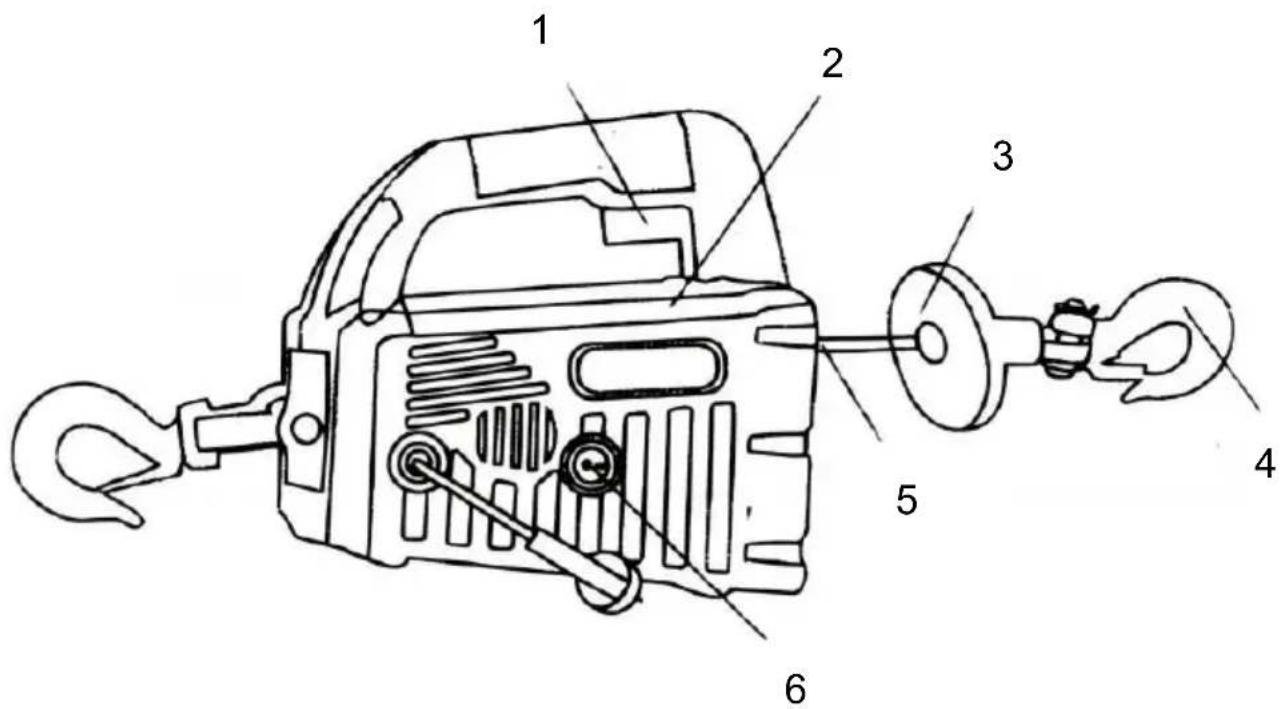

DIAGRAMA DE ESTRUCTURA

1. Cambio de positivo y comienzo negativo
2. Indicador de carga
3. Bloqueo de parachoques
4. Gancho
5. Guía de soga
6. Interruptor de encendido

COMPONENTES

A.Eléctrico Polipasto (X1)	B.Fijo Soporte (X1)	C.Tornillo de expansión (x3)
D. Elevación Cinturón (X1)	Guantes E. (X1)	F.Escobilla de carbó (X2)
TOUCH TOOLS, HALF PRICEPortable Power Electric HotelUser ManualK85D
G.Manual del usuari (X1)

INSTRUCCIONES DE INSTALACIÓN

1. En primer lugar, asegúrese de que el Izar esté firmemente suspendido y sea confiable.
2. La carga de la barra de suspensión debe ser mayor que el peso de la carga y el izaje.
3. Está estrictamente prohibido utilizar el polipasto con sobrecarga.
4. Está prohibido operar con fuerzas distintas a la humana.
5. Antes de usar, realice una prueba de seguridad. Inspeccione el polipasto realizando una prueba sin carga y ajuste razonablemente la posición del gancho inferior según los requisitos reales.
6. Antes de levantar, verifique si las manos superior e inferior están fijadas. 7. Al levantar objetos pesados, está estrictamente prohibido que el personal realice cualquier trabajo o pase debajo de objetos pesados para evitar lesiones personales o accidentes.

Nota sobre el mando a distancia:

1. Asegúrese de que el control remoto esté dentro de la distancia y que no haya obstrucciones alrededor.
2. Operación de control remoto del producto, de acuerdo con el interruptor. La luz roja del cable indica entrada y salida de trabajo.
3. Si el transmisor del mando a distancia tiene poca batería, la distancia de control remoto es demasiado larga o hay interferencia grave, se producirá una operación lenta o retrasos. En este caso, detenga la operación, solucione los problemas y luego continúe.
4. No coloque el control remoto en contacto con agua o humedad. Si hay interferencia de señal, el control remoto puede dañar el circuito interno. La interferencia de señal causará fallos en el control remoto.
5. No use objetos afilados para presionar el control remoto, para evitar daños al equipo.
6. Si no se utiliza durante mucho tiempo, retire la batería.

Instrucciones para el cable de acero:

1. El operador debe entender la situación del producto y familiarizarse con el rendimiento del producto.
2. Por favor, verifique antes de izar o estructuras de tracción, productos, eslingas y otros accesorios si están dañados. Reemplace las partes dañadas antes de la elevación.
3. Entienda el peso de la carga y asegure que el aparejo, el aparato de izamiento y el soporte sean capaces de soportar el peso.
4. Compruebe si la carga está bajo el producto o en la misma línea que el producto. El cable de acero no debe estar torcido ni doblado. Asegúrese de que todas las personas se mantengan alejadas de la carga para evitar lesiones.
5. Relaje lentamente la cuerda y levante la carga. Si hay una sobrecarga, reduzca la carga con el tiempo y ajuste.
6. Al levantar objetos pesados, haga lo siguiente: No permita un levantamiento rápido para evitar accidentes.
7. Por favor, revise el cable antes de usar. Si el cable está desgastado, anudado o dañado, reemplácelo a tiempo.
8. Cuando el cable de acero se salga, manténgalo ligeramente tenso para evitar el enrollamiento y el anudamiento.

Nota sobre la carga:

1. No utilice un limitador de carga para detener la carga en movimiento, y no se acerque al tope del cable o al gancho.
2. No eleve ni jale ninguna desviación del centro de la carga, lo que puede resultar en riesgo de carga. Asegúrese de que la carga esté debajo del producto.
3. No balancee ni enrolle alrededor de la carga.

Sobrecarga o sobrecalentamiento:

1. La aproximación de la fuerza del motor se mostrará en el indicador de carga. Cuando el motor está sobrecargado, el producto dejará de funcionar y los dos luces rojas en el monitor parpadearán hasta que la máquina pueda usarse de nuevo. Esto se elimina al reducir la tensión de la cuerda para reducir la carga. Si el sensor se sobrecarga, intente cargar el mismo peso para evitar daños al producto.
2. Trabajando para S3--25%, por favor no lo utilice durante un tiempo. El uso continuo aumentará el proceso operativo de factores inseguros y daños severos al motor.

MANTENIMIENTO

1. Compruebe con frecuencia el estado del

producto. 2. No utilice productos dañados.

1. Asegúrese de que todos los componentes estén en buen estado. Si el

producto o gancho

se daña por accidente o por cualquier otro motivo

El tipo de daño es tomado en cuenta, deberían ser

reemplazados.

1. Si el cable de acero se ha desgastado o está empezando a mostrar

signos de desgaste, hebras rompiéndose, debe ser reemplazado antes

de usarse de nuevo.

1. Mantenga los cables, cuerdas y ganchos libres de contaminantes invasivos. Use

Un lugar limpio y una toalla para limpiar la suciedad.

1. El cepillo de carbón se desgastará con el tiempo. Por

favor, acuda a un profesional para reemplazarlo.

1. Coloque el producto en un lugar seco, limpio y protegido del ambiente.

Este producto está sujeto a la disposición de la Directiva europea

2012/19/CE. El símbolo del contenedor

de basura tachado indica que el producto requiere

una recogida separada de residuos en la Unión Europea. Esto se

aplica al producto y a todos los accesorios marcados con este símbolo.

Los productos marcados de esta manera no deben desecharse

con los residuos domésticos normales, sino que deben llevarse a un

punto de recogida para el reciclaje de aparatos eléctricos y

electrónicos.
