Tipo di prodotto	Paranco elettrico
Marca	Vevor
Modello	500-C
Capacità di carico massima	1100 lb (circa 500 kg)
Altezza di sollevamento	7 m
Velocità di sollevamento	4 m/min
Potenza in ingresso	1500 W
Tensione di alimentazione	220-240 V AC, 50 Hz
Modalità di controllo	3 in 1: cablato, wireless, manuale
Diametro del cavo in acciaio	6 mm
Peso dell'apparecchio	Circa 25 kg
Dimensioni della custodia	Circa 40 x 30 x 25 cm
Alimentazione del telecomando	Pile (non incluse)
Protezione da sovraccarico	Sì, arresto automatico e spie rosse
Intervallo di temperatura di funzionamento	-10 °C a +40 °C
Materiale del gancio	Acciaio forgiato
Tipo di motore	Motore elettrico a corrente alternata
Fattore di servizio	S3-25% (lavoro intermittente)
Accessori forniti	Supporto di fissaggio, viti di espansione, cinghia di sollevamento, guanti, spazzole di carbone
Manutenzione	Lubrificazione regolare del cavo, controllo delle spazzole di carbone, conservazione in luogo asciutto
Riparabilità	Spazzole di carbone sostituibili, pezzi di ricambio disponibili
Norme di sicurezza	Conforme alla direttiva europea RAEE 2012/19/CE

Domande frequenti - 500-C Vevor

Come installare il paranco Vevor 500-C?

Assicurarsi che la struttura di supporto sia solida e in grado di sostenere il carico massimo. Fissare il supporto di fissaggio con le viti di espansione fornite. Sospendere saldamente il paranco. Verificare che il cavo sia correttamente avvolto sul tamburo prima dell'uso.

Qual è la capacità di carico massima?

La capacità massima è di 1100 lb (circa 500 kg). Non superare mai questo limite per evitare rischi di danni o lesioni.

Come utilizzare il telecomando senza fili?

Assicurarsi che il telecomando sia nel raggio d'azione e senza ostacoli. Inserire le pile se necessario. Utilizzare i pulsanti per salire/scendere. Se la portata diminuisce, sostituire le pile. In caso di interferenza, interrompere l'operazione.

Cosa fare in caso di sovraccarico o surriscaldamento?

Il paranco si arresta automaticamente e le spie rosse lampeggiano. Ridurre il carico o lasciare raffreddare il motore. Non riprovare a sollevare lo stesso peso senza aver risolto il sovraccarico.

Come mantenere il cavo in acciaio?

Oliare regolarmente il cavo con una spazzola o un panno, mai a mani nude. Verificare l'assenza di usura o fili rotti. Sostituire il cavo se danneggiato.

Posso usare il paranco per sollevare persone?

No, è severamente vietato sollevare persone o animali. Utilizzarlo solo per carichi inanimati.

Qual è la tensione di alimentazione richiesta?

Il paranco funziona su una presa di corrente 220-240 V AC, 50 Hz. Assicurarsi che la presa sia correttamente messa a terra e protetta da un interruttore differenziale.

Come sostituire le spazzole di carbone?

Scollegare l'apparecchio. Rimuovere i coperchi del motore, estrarre le vecchie spazzole e inserire quelle nuove (fornite). Rivolgersi a un professionista se non si è pratici.

Il paranco può essere utilizzato all'aperto?

Evitare ambienti umidi o piovosi. Conservare l'apparecchio in un luogo asciutto e pulito. Non immergerlo mai in acqua.

Cosa fare se il telecomando non funziona?

Controllare le pile, la portata e gli ostacoli. Se il segnale è disturbato, utilizzare il controllo cablato o manuale. Sostituire le pile o contattare il supporto tecnico.

MANUALE UTENTE 500-C Vevor

Supporto tecnico e garanzia elettronica

Argano elettrico portatile, manuale per l'utente

Modello: 500-A2, 500-A3, 500-B2, 500-B3, 500-C2, 500-C3

Continuiamo a impegnarci per fornirti strumenti a prezzi competitivi.

"Salva metà", "Metà prezzo" o altre espressioni simili utilizzate da noi rappresentano solo una

stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali

marchi migliori e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti

ricordiamo gentilmente di verificare attentamente quando stai per effettuare un ordine con noi se stai

risparmiando effettivamente la metà rispetto ai migliori marchi.

Portable Power

Electric Hoist

Modello: 500-A2, 500-A3, 500-B2, 500-B3, 500-C2, 500-C3

BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Per favore contattaci gratuitamente:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali. Si prega di leggere attentamente l'intero manuale prima di operare. VEVOR si riserva un'interpretazione chiara del nostro manuale utente. L'aspetto del prodotto può essere soggetto a modifiche.

prodotto che hai ricevuto. Ti preghiamo di scusarci se non ti informeremo nuovamente in caso di aggiornamenti tecnologici o software del nostro prodotto.

AVVERTENZA

1. Leggere attentamente e comprendere tutte le ISTRUZIONI DI MONTAGGIO E FUNZIONAMENTO prima di operare.
2. La mancata osservanza delle norme di sicurezza e di altre misure di sicurezza di base può provocare gravi lesioni personali.

NORME GENERALI DI SICUREZZA

1. Non sovraccaricare mai.
2. Non sollevare mai persone o animali. Tenere bambini e spettatori lontani dall'area sotto e attorno al carico durante il sollevamento. Durante il funzionamento del prodotto, stare lontani dall'area tra il prodotto e il carico.
3. Non contenere sostanze esplosive o infiammabili. L'ambiente di utilizzo del prodotto deve essere adeguato.
4. Assicurarsi che i fili e i terminali elettrici siano isolati.
5. La struttura di supporto e il dispositivo di collegamento del carico devono essere selezionati per sopportare la massima trazione del prodotto.
6. Non utilizzare il prodotto se è danneggiato o non funziona correttamente.
7. La durata del cavo d'acciaio è strettamente correlata all'uso. I nuovi prodotti devono essere avvolti uniformemente sul tamburo; in caso contrario, un avvolgimento improprio danneggerà il cavo.
8. Per la lubrificazione regolare dei cavi metallici si consiglia di utilizzare una spazzola rigida o un pezzo di legno; è vietato oliare la corda direttamente a mano.
9. Prima che il prodotto sia utilizzato, eliminare eventuali fattori o ostacoli che potrebbero interferire con il funzionamento sicuro del prodotto.
10. In tensione o sotto carico, non toccare il filo della corda o il gancio.
11. Prestare attenzione alla stabilità del carico durante l'operazione. Non scuotere o ruotare il carico.
12. Non tirare il filo della corda sulla lunghezza della vernice rossa. Lasciare una certa lunghezza di sicurezza.
13. Quando il prodotto non è in uso, per riparare o sostituire parti, è necessario staccare la spina della corda in modo tempestivo.
14. Non utilizzare questo prodotto per trainare altri veicoli. L'impatto del carico provoca molto facilmente che la capacità di carico istantanea sia maggiore della capacità di carico del cavo metallico o del prodotto.
15. Questo prodotto non può essere utilizzato per fissare il carico in movimento.
16. Non essere inclinati durante il tiro in sollevamento.
17. Quando il prodotto non funziona, non è consentito appendere oggetti pesanti nell'aria per impedire che le parti subiscano deformazioni permanenti.

deformazione.

1. Non mettere nessuna parte del prodotto in acqua o in ambienti umidi durante l'uso.
2. L'uso corretto della presa di terra CA tramite il dispositivo protegge dalle perdite per proteggere la presa.
3. Non utilizzare questo prodotto in un ambiente umido.
4. Evitare di danneggiare i fili con oggetti taglienti quando li si tira.
5. Tieni presente che gli avvertimenti precedentemente discussi non possono coprire tutti i possibili eventi e circostanze. È importante che la persona che installa, carica/scarica e utilizza questo prodotto usi il buon senso in ogni momento.

CONSERVARE QUESTE ISTRUZIONI

Modello SPE .	500-A2	500-A3	500-B2	500-B3	500-C2	500-C3
CaricoCapacità ( Massimo .)	1100libbre	1100libbre	1100libbre	1100libbre	1100libbre	1100libbre
Altezz a di sollevamento	7milioni	7milioni	7milioni	7milioni	7milioni	7milioni
Velocietà di sollevamento ( Massimo .)	4m/ min	4m/ min	4m/ min	4m/ min	4m/ min	4m/ min
Potenza in ingresso	1500W	1500W	1500W	1500W	1500W	1500W
Voltaggio	CA220~240V,Frequenza50 Hz	CA220~240V,Frequenza50 Hz	CA220~240V,Frequenza50 Hz	CA220~240V,Frequenza50 Hz	CA220~240V,Frequenza50 Hz	CA220~240V,Frequenza50 Hz

MODELLO E PARAMETRI

ControllareModalità	3 IN 1(Controllo fili, Senza fili Remoto Controllare, Manuale Controllare)	Senza fili Remoto Controllare, Manuale Controllare	Filo Controllare, Manuale Controllare
Filo di acciaio Corda (Diametro	Diametro 6 mm	Diametro 6 mm	Diametro 6 mm

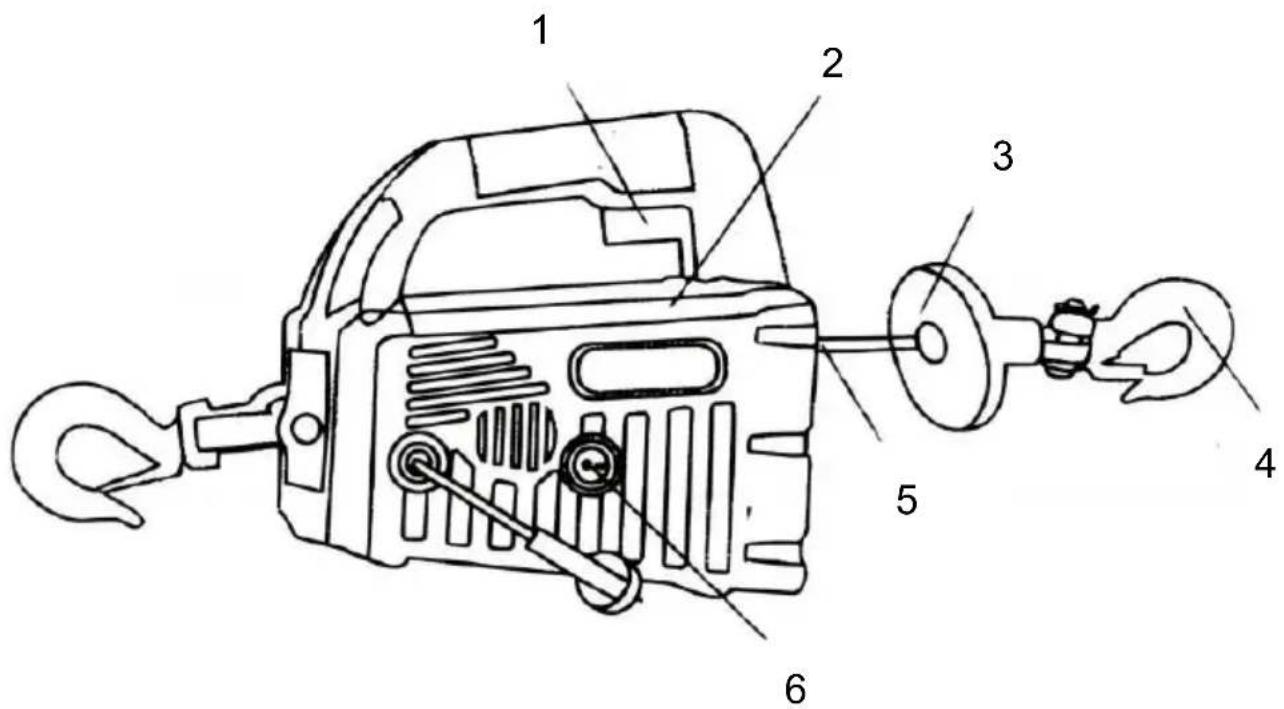

DIAGRAMMA STRUTTURALE

1. Interruttore positivo e negativo
2. Indicatore di carica
3. Paraurti di blocco
4. Gancio
5. Guida corda
6. Interruttore di alimentazione

COMPONENTI

A.Elettrico Argano (X1)	B.Fisso Staffa (X1)	C.Vite di espansione (X3)
D. Sollevamento Cintura (X1)	E.Guanti (X1)	F.Spazzola di carbone (X2)
G.Manuale utente (X1)

ISTRUZIONI DI INSTALLAZIONE

1. Innanzitutto, assicurati che il sollevatore sia saldamente sospeso e affidabile.
2. Il carico dell'asta di sospensione deve essere maggiore del peso del paranco.
3. È severamente vietato utilizzare il sollevatore con sovraccarico.
4. È vietato operare con forze diverse dalla manodopera.
5. Prima dell'uso, effettuare una verifica di sicurezza sul sollevatore, eseguire una prova a vuoto sul paranco e regolare ragionevolmente la posizione del gancio inferiore in base alle effettive esigenze.
6. Prima del sollevamento, controllare che i ganci superiore e inferiore siano fissati. Durante il sollevamento di oggetti pesanti, è severamente vietato al personale svolgere qualsiasi lavoro o passeggiare sotto gli oggetti pesanti, per evitare lesioni personali o incidenti.

Nota sul telecomando:

1. Assicurarsi che il telecomando sia a distanza di utilizzo e che non ci siano ostacoli intorno ad esso.
2. Il funzionamento del telecomando del prodotto, in base all'interruttore acquistato, la luce rossa indica il filo dentro e fuori dal lavoro.
3. Se il trasmettitore del telecomando ha poca energia, la distanza di controllo remoto è maggiore o c'è seria interferenza, ci sarà un'operazione lenta o un fenomeno di ritardo. In questo caso, fermare l'operazione, risolvere i problemi e poi eseguire l'operazione.
4. Non mettere il telecomando a contatto con acqua o umidità. Se c'è interferenza del segnale, il telecomando causerà perdite o danni al circuito interno. L'interferenza del segnale causerà conseguenze sul controllo remoto.

controllare.

1. Non utilizzare oggetti affilati per premere il telecomando, per evitare di causare danni alle apparecchiature.
2. Se non utilizzato per lungo tempo, rimuovere la batteria.

ISTRUZIONI DI INSTALLAZIONE

Istruzioni per la fune d'acciaio:

1. L'operatore deve comprendere la situazione del prodotto e avere familiarità con le prestazioni del prodotto.
2. Prima di sollevare o tirare, controllare che i prodotti, le fionde e gli altri accessori non presentino danni. Sostituire le parti danneggiate prima del sollevamento.
3. Comprendere il peso del carico e garantire che il sartiame, l'apparato di sollevamento e la staffa siano in grado di sostenere il peso.
4. Controllare se il carico è sotto il prodotto o sulla stessa linea del prodotto. La fune non deve essere attorcigliata o piegata e assicurarsi che tutte le persone stiano lontane dal carico per evitare danni.
5. Rilasciare lentamente la fune e sollevare il carico. Se si verifica un sovraccarico, ridurre il carico in tempo e regolare.
6. Quando si sollevano oggetti pesanti, non permettere un sollevamento rapido per evitare incidenti.
7. Controllare la fune prima dell'uso. Se la fune è usurata, annodata o danneggiata, sostituirla in tempo.
8. Quando il cavo metallico viene tirato fuori, tenerlo in tensione per prevenire avvolgimenti e nodi.

Nota sul carico:

1. Non utilizzare un carico limitatore per fermare il carico in corsa e non avvicinarsi al finecorsa del gancio.
2. Non sollevare o tirare il carico con deviazioni dal centro del carico, che potrebbero causare il rischio di caduta del carico; assicurarsi che il carico sia sotto il prodotto.
3. Non far oscillare o ruotare il carico.

Sovraccarico o surriscaldamento:

1. L'approssimazione della forza del motore verrà visualizzata sul display del carico. Quando il motore è sovraccarico, il prodotto si fermerà e le due luci rosse sul monitor lampeggeranno. La macchina può essere riutilizzata. Questo accade quando viene rimosso il carico per ridurre la tensione della corda. Se il sensore di sovraccarico scatta, non tentare di sollevare lo stesso peso per evitare danni al prodotto.
2. Lavorare con S3--25%, non utilizzare per un lungo periodo. L'uso continuo aumenterà i fattori di rischio operativi e causerà gravi danni al motore.

MANUTENZIONE

1. Controllare frequentemente le condizioni del prodotto. 2. Non utilizzare prodotti danneggiati.
2. Assicurarsi che tutti i componenti siano in buone condizioni. Se il prodotto o il gancio

viene danneggiato a causa di un incidente o se si nota qualsiasi altro tipo di danno, deve essere sostituito.

4. Se il cavo metallico è usurato o inizia a mostrare segni di rottura, deve essere sostituito prima di essere riutilizzato. 5. Mantenere le funi e i ganci liberi da contaminanti. Utilizzare un panno pulito per rimuovere lo sporco. 6. Le spazzole di carbone si usurano nel tempo. Rivolgersi a un professionista per la sostituzione. 7. Collocare il prodotto in un ambiente asciutto, pulito e protetto.

Questo prodotto È soggetto A IL disposizione Di europeo Direttiva 2012/ 19/ CE . Il simbolo mostrando UN impennata bidone attraversato Attraverso indica Quello IL prodotto richiede separato rifiutare collezione In IL Unione Europea. Ciò vale per prodotto e Tutto accessori contrassegnati con questo simbolo. Prodotti contrassegnato come come Maggio non Essere scartato con normale domestico spreco, ma deve essere preso A UN punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche E elettronico dispositivi.
