GEBRUIKSAANWIJZING SH-C20 Vevor

Wij blijven ons inzetten om u gereedschappen te leveren tegen concurrerende prijzen. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, vertegenwoordigen slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij d

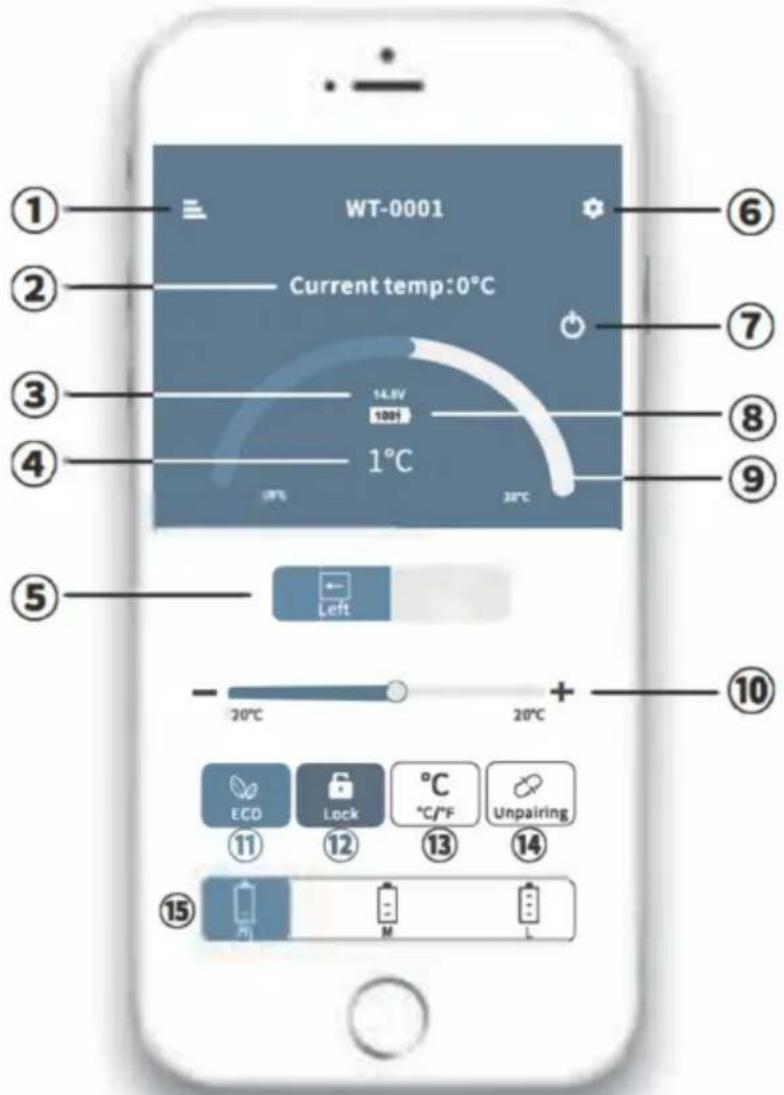

SMART CONTROL - FRIDGEAPP INSTRUCTIES Eerste stap: Schakel

Bluetooth in op uw smart device, start de APP en klik op "Zoeken" om koelkasten in de buurt te vinden.

Tweede stap: Klik op het koelkastpictogram om te koppelen via Bluetooth (de APP vraagt u om de koelkast te koppelen door op de instelknop op het bedieningspaneel van de koelkast te drukken wanneer u de koelkast voor het eerst aansluit). Na het koppelen schakelt de APP over naar de hoofdinterface, zodat u de koelkast kunt bedienen.

WT-0001 Current temp:0°C 14.5V 100V 1°C 20°C Left 20°C + 20°C ECO Lock °C Unpairing ⑪ ⑫ ⑬ ⑭ ⑮

ÿMENU

ÿHuidige temperatuur

ÿHuidige spanning

ÿDoeltemperatuur

ÿSchakelaar linker-/rechtercompartiment

ÿSET

ÿAAN/UIT

ÿHuidige batterij

ÿÿTemperatuurregeling ÿECO

(energiebesparend) / MAX (snel koelen) y

Vergrendelen / Ontgrendelen

ÿHet apparaat ontkoppelen en terug naar zoeken

ÿBatterijbeschermingsmodus: Hoog / Gemiddeld / Laag

Opmerking:

*Klik op het slotpictog op de APP om het bedieningspaneel op de Als de koelkast op slot is, kan deze alleen via de APP worden bediend.

Downloaden van de "CAR FRIDGE FREEZER"-applicatie

Scan de QR-code aan de linkerkant of zoek naar de "CAR FRIDGE FREEZER" APP in de APP Store (voor Apple-apparaten) of Google Store (voor Android-apparaten).

VEVOR®

TOUGH TOOLS, HALF PRICE

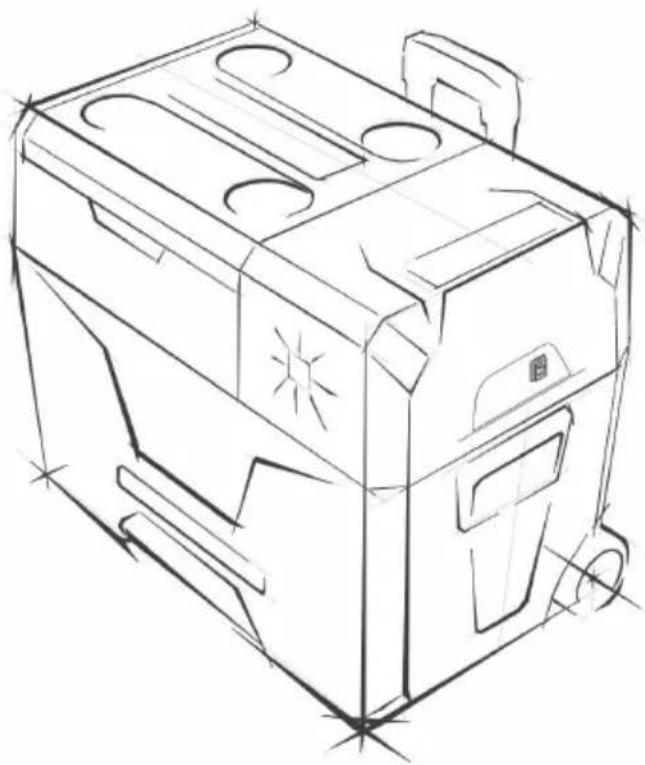

DRAAGBARE KOELKAST MET VRIEZER

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact

met ons op: Technische ondersteuning en E-

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product

gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat

we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons

product zijn.

Algemene richtlijnen

• Voeding: sluit aan op DC 12V/24V of AC 100-240V (met behulp van speciale adapter) of zonne-energie (12-50V, beschikbaar voor sommige modellen).
• De adapter en het netsnoer zijn afhankelijk van het model.
• Ingebouwde batterijtype bedieningsknop ☐ - betekent AAN, "o" betekent UIT.

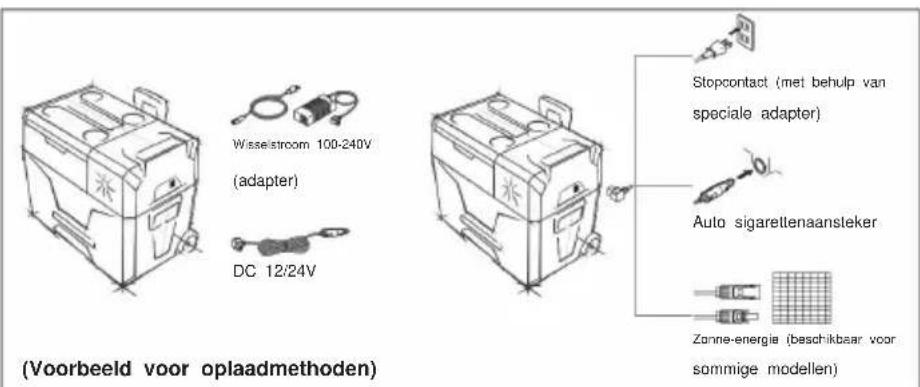

Wisselstroom 100-240V (adapter) DC 12/24V (Voorbeeld voor oplaadmethoden) Stopcontact (met behulp van speciale adapter) Auto sigarettenaansteker Zonne-energie (beschikbaar voor sommige modellen)

Let op: algemene werking is van toepassing op de meeste modellen. Voor specifieke modellen, Raadpleeg de bijbehorende instructies voor het type paneel.

• Functie Ontgrendelen: voor modellen met een slotpictogram in 3 seconden lang gedrukt seconden om te ontgrendelen.
  • AAN/UIT: kort indrukken om AAN/UIT te schakelen. (Voor modellen met aanraakscherm) bedieningspaneel, indrukken om AAN te zetten, LANG INDRUKKEN om UIT te zetten: B22/C22/G22/FC15/Mini9/K-serie/MK-serie/T-serie/TW/TWW/TA/TAW/TS/TSW/TD/TDW-serie.
• Temperatuurinstelling: druk op of om de temperatuur in te stellen. (ARC-serie C10, bijnodellen met twee compartimenten in is heij eenmpartment (is aan de kant waar de compressor zit.)
• Koelmodusinstelling: druk in de actieve stand om te schakelenmussen MAX (snel koelen) of ECO (energiebesparend). Voor Mini 9 koeling of het paneel toont HH(Fast-EE (energiebesparend) (*Fabrieksinstelling is snel koelen). BD/ BCD-4, C15T\~C75T/CL-serie/X-serie. De ARC-serie en C10 hebben dit niet instelling.

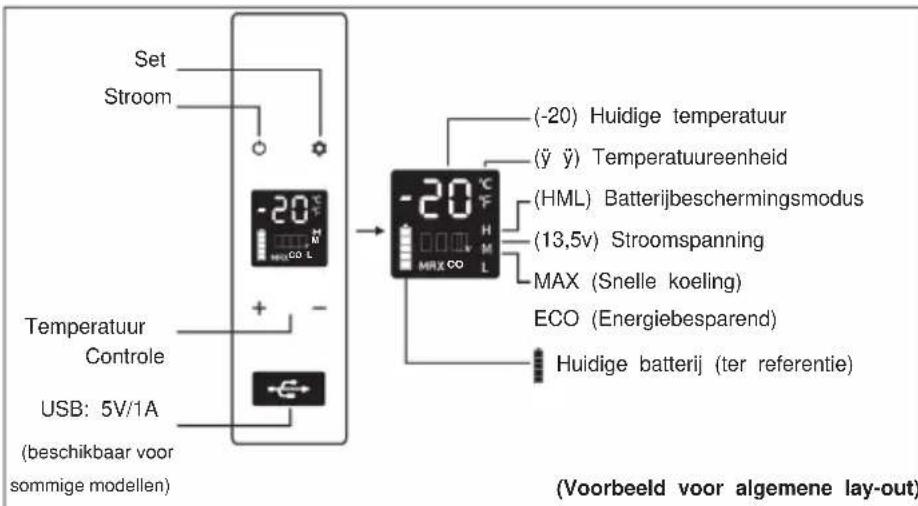

Set Stroom -20°C M HML CO L Temperature Controle USB: 5V/1A (beschikbaar voor sommige modellen) -20 °C F H L MAX (Snelle koeling) (-20) Huidige temperatuur (ÿ ÿ) Temperatuureenheid (HML) Batterijbeschermingsmodus (13,5v) Stroomspanning ECO (Energiebesparend) Huidige batterij (ter referentie) (Voorbeeld voor algemene lay-out)

Batterijbeschermingsmodus: druk in de actieve stand lang totdat het scherm knippert, en schakel vervolgens over naar de modus H (Hoog), M (Medium) of L (Laag) door nogmaals op de knopp te drukken. (*Fabrieksinstelling is Hoog). ARC-serie 106D/86D-series 6, C15T\~C75T/CL

Spanningsreferentie:

MODUS\INVOER	DC 12V		DC 24V
	UITSNIJDEN	SNIJDEN	UITSNIJDEN	SNIJDEN
Laag	8,5V	10,9V	21,3V	22,7V
Medium	10.1V	11,4V	22,3V	23,7V
Hoog	11.1V	12,4V	24,3V	25,7V

*De spanning is een theoretische waarde, er kan een afwijking zijn in verschillende landschappen.
- M of H moet worden ingesteld wanneer het product is aangesloten op de stroomvoorziening van de auto. en L moet worden ingesteld wanneer het is aangesloten op een draagbare batterij of andere back-up batterij.
- Temperatureenheid instellen: schakel de koelkast uit, houd ingedrukt totdat wordt weergegeven E1, en schakel over naar E5 door nogmaals op drukken, druk vervolgens op y of y om Celsius te schakelen of Fahrenheit. B22/C22/G22/FC15/Mini9/K-serie/MK-serie BD/BCD ARC-serie

*Behalve de E5-instelling zijn de overige instellingen alleen bedoeld voor fabrieksonderhoud.

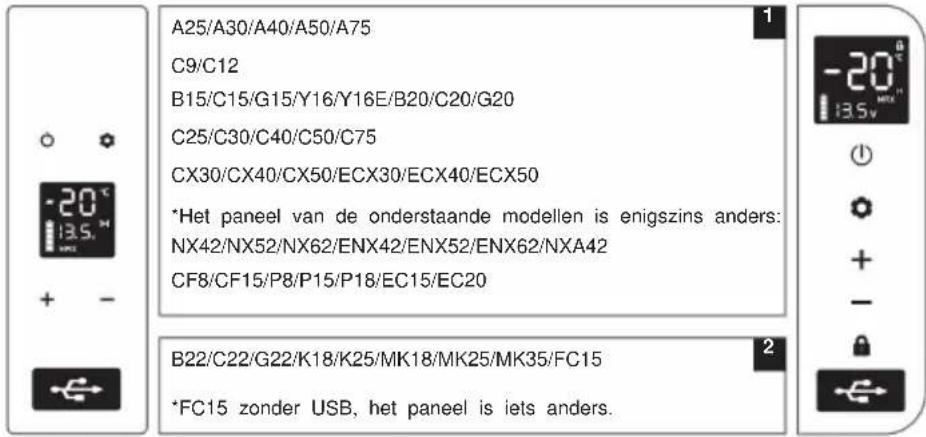

Paneel en specifieke handelingen van verschillende modellen (foto's zijn ter referentie) alleen)

A25/A30/A40/A50/A75 C9/C12 B15/C15/G15/Y16/Y16E/B20/C20/G20 C25/C30/C40/C50/C75 CX30/CX40/CX50/ECX30/ECX40/ECX50 *Het paneel van de onderstaande modellen is enigszins anders: NX42/NX52/NX62/ENX42/ENX52/ENX62/NXA42 CF8/CF15/P8/P15/P18/EC15/EC20 B22/C22/G22/K18/K25/MK18/MK25/MK35/FC15 *FC15 zonder USB, het paneel is iets anders.

ARC22/ARC35

• Temperatuurinstelling koelkast/vriezer: druk in de actieve stand op yÿ tegelijkertijd om de temperatuurinstelling van de koelkast/vriezer te wijzigen. Koelkast: 0\~8°C(32\~46°F), Vriezer: -12\~-20°C(10\~-4°F).
• Batterijbeschermingsmodus: druk in de actieve stand lang op yy tegelijkertijd Wacht 3 seconden totdat het scherm knippert, druk vervolgens op y of y om de batterij te verwisseler beschermingsmodus: van links naar rechts: Laag/Midden/Hoog
• Temperatuureenheid instellen: schakel de koelkast uit, druk tegelijkertijd lang op yÿ tijd gedurende 3 seconden totdat E1 wordt weergegeven, en schakel over naar E5 door op yÿ te drukken Druk nogmaals op y of y om te wisselen tussen Celsius en Fahrenheit.

BD45/BD60/BD65/BD75/BD85/BD110/BD135/BCD80/BCD100/BCD125

• Lichtpictogram Links: ;ReeBox Druk op R-Box ÿ ofÿ om de temperauti aan of passex
• Instelling koelmodus: druk op de knop Compressorsnelheid om MAX te schakelen (snel koelen)/ECO(energiebesparend).
• Batterijbeschermingsmodus: druk op de batterijbeschermingsknop om te schakelen tussen Hoog/Medium/Laag-modus;
• Temperatureenheid instellen: koelkast uitschakelen, compressor lang indrukken Snelheidsknop totdat E1 wordt weergegeven, en schakel over naar E5 door nogmaals te drukken, dan Druk op of om te wisselen tussen Celsius en Fahrenheit.
  * De panelen links zijn LCD-schermen van de BD/BCD-serie, LED weergave is iets anders.

C10

4

• Koel-/Verwarmingsinstelling: druk lang op de Koel-/Stop-knop om fruit te schakelen de koelmodus. In de koelmodus is de hot/stop-knop niet bruikbaar;
  Schakel de koelmodus uit, druk lang op de Hot/Stop-knop om in/uit te schakelen de verwarmingsmodus; In de verwarmingsmodus zijn de koel-/stopknop en y y onbruikbaar. Koeling: -20y-+20y; Verwarming kan alleen worden ingesteld op: +50y.

- Batterijbeschermingsmodus: in de stand-bymodus, druk lang op y y tegelijkertijd gedurende 5 seconden totdat het scherm knippert, druk vervolgens op y of y om te schakelen batterijbeschermingsmodus: van links naar rechis: Laag/Medium/Hoog

5

• Instelling koelmodus: druk in de actieve stand om te schakelen tussen Eco (energiebesparend. Eco/Max-lampje in groen) of HH (snel koelen, Eco/Max-lampje in rood).
  * Stroomlampje in rood: compressor uitgeschakeld of startuitstel; Stroomlampje in groen: compressor werkt.

- Batterijbeschermingsmodus: tijdens bedrijf staat, lang indrukken totdat het scherm knippert, schakel dan H3(Hoog),H2(Gemiddeld),H1(Laag) door nogmaals te drukken.

-20°C 13.5 m

CF35/CF45/CF55 NCF35/NCF45/NCF55

7

Mini9 8

* E75/E95/AL42/TW-serie/TWW-serie met twee compartimenten:
- Linker-/rechtercompartiment AAN/UIT: druk in de actieve stand lang op

tegelijkertijd gedurende 3 seconden om het linkercompartiment aan/uit te zetten, druk lang op y tegelijkertijd gedurende 3 seconden om het rechtercompartiment aan/uit te zetten. Schakel niet beide tegelijkertijd uit.

• Temperatuurinstelling: wanneer zowel links als rechts zijn ingeschakeld, druk op of om de linkercompartimentinstelling te openen, het scherm zal knipperen, druk vervolgen op om de linker-/rechtertemperatuurinstelling te wisselen. Wanneer het scherm knippert, druk op of om de temperatuur aan te passen.
  * TD-serie/TDW-serie met verwijderbare verdeler: wanneer u deze in de verdeler plaatst, in de actieve stand, druk dan y tegelijkertijd 3 seconden lang in om het linkercompartiment in/uit te schakelen. Wanneer zowel links als rechts zijn ingeschakeld, drukt u op y of y om de instelling van het linkercompartiment te openen, het scherm zal knipperen, druk vervolgens op om de temperatuurinstelling naar links/rechts te schakelen. Wanneer het scherm knippert, drukt u op y of y om de temperatuur aan te passen. Wanneer u de verdeler verwijdert, toont het scherm slechts een temperatuur, bedien deze als

9

Afneembare batterij

• FSAK-002: CF15/EC15/EC20/P8/P15/ECX-serie/ENX-serie/NXA42/TW-serie/TWW-serie/TS-serie/TSW-serie/TD-serie/TDW-serie; FSAK-003 /004: E60/E75/E95;
• Batterij AAN/UIT: druk lang op de aan/uit-knop op de batterij om deze AAN/UIT te zetten.
• Batterij opladen: sluit de koelkast aan op DC/AC/Solar en plaats de batterij in de behuizing, de batterij wordt automatisch opgeladen. Maar de voeding voedt voornamelijk de compressor wanneer de koelkast draait, waardoor de batterij langzaam wordt opgeladen. Als u de batterij snel wilt opladen, zet u de koelkast uit. (De koelkast kan alleen worden opgeladen via de afneembare batterij bij gebruik van zonne-energie)
  Let op: neem contact op met de fabrikant als u de batterij apart moet opladen. De batterij moet op een veilige manier worden afgevoerd.

10

T36/T50/T60

De ingestelde temperatuur van het linkercompartiment mag niet lager zijn dan die van het rechtercompartiment, en het rechtercompartiment kan niet afzonderlijk worden uitgeschakeld.

Dubbel scherm: wanneer u de verdeler plaatst, drukt u ŷ ŷ tegelijkertijd 3 seconden lang in om het linkercompartiment AAN/UIT te zetten. Wanneer u de verdeler verwijdert, wordt het onderste scherm uitgeschakeld en kan de temperatuur alleen via het bovenste scherm worden aangepast.

Enkel scherm: wanneer in de verdeler, in de actieve stand, druk lang op y tegelijkertijd gedurende 3 seconden om het linkercompartiment aan/uit te zetten. Wanneer zowel links als rechts zijn ingeschakeld, druk op y of y om de linkercompartimentinstelling te openen, het scherm zal knipperen, druk vervolgens op om de linker/rechter temperatuurinstelling te wisselen. Wanneer het scherm knippert, druk op y of y om de temperatuur aan te passen.

Wanneer u de verdeler verwijdert, wordt op het scherm slechts één temperatuur weergegeven. Werk zoals bij de algemene bediening.

-20° 13.5° + - -20° + - S -20° -20° 3.5° + - + -

(Dubbel scherm)
(Enkel scherm)

Probleemoplossing

Problemen	Oorzaak/Suggestles
Koelkast werkt niet	• Controleer of de schakelaar aan staat. • Controleer of de stekker en het stopcontact goed zijn aangesloten. • Controleer of de zekering is doorgebrand. • Controleer of de stroomvoorziening defect is. • Het vaak in- en uitschakelen van de koelkast kan een startvertraging veroorzaken. • De compressor.
De koelvakken zijn te warm	• De deur wordt vaak geopend. • Er is onlangs een grote hoeveelheid warm of heet voedsel opgeslagen. • De koelkast is gedurende een lange tijd losgekoppeld geweest.
Voedsel is bevroren	• De temperatuur was te laag ingesteld.
Er is een "waterstroom"-geluid vanuit de koelkastEr zitten waterdruppels rond de koelkastbehuizing of deurspleet	• Het is een normaal verschijnsel, veroorzaakt door de stroming van koelmiddel.• Het is een normaal verschijnsel: vocht condenseert tot water wanneer het in aanraking komt met een koud oppervlak van de koelkast.
De compressor maakt een beetje lawaai bij het starten	• Dit is een normaal verschijnsel, het geluid zal afnemen zodra de compressor stabiel werkt.
Code F1 weergegeven	• Mogelijke oorzaak: lage spanning naar de koelkast.Pas de batterijbeveiliging aan van Hoog naar Gemiddeld of van Gemiddeld naar Laag.
Code F2 weergegeven	• Mogelijke oorzaak: de condensorventilator is overbelast.Haal de stroom naar de koelkast 5 minuten los en start hem opnieuw op.Als de code opnieuw wordt weergegeven, neem dan contact op met de fabrikant voor service.
Code F3 weergegeven	• Mogelijke oorzaak: de compressor start te vaak.Schakel de stroom naar de koelkast 5 minuten uit en opnieuw starten.Als de code opnieuw wordt weergegeven, neem dan contact op met de fabrikant voor service.
Code F4 weergegeven	• Mogelijke oorzaak: compressor slaat niet aan.Haal de stroom naar de koelkast 5 minuten los en start hem opnieuw op.Als de code opnieuw wordt weergegeven, neem dan contact op met de fabrikant voor service.
Code F5 weergegeven	• Mogelijke oorzaak: oververhitting van de compressor en elektronica. Koppel de stroom naar de koelkast 5 minuten los en start opnieuw op. Als de code opnieuw wordt weergegeven, neem dan contact op met de fabrikant voor service.
Code F6 weergegeven	• Mogelijke oorzaak: er kan geen parameter worden gedetecteerd door de controller. Koppel de stroom naar de koelkast 5 minuten los en start opnieuw op. Als de code opnieuw wordt weergegeven, neem dan contact op met de fabrikant voor service.
Code F7 of F8weergegeven	• Mogelijke oorzaak: temperatuursensor is defect.Neem contact op met de fabrikant voor service.
*Bij modellen met een afneembare FSAK-002-accu: als code F1 wordt weergegeven, koppelt u de accu los of schakelt u deze uit, of sluit u het apparaat aan op een DC12/24V/AC100-240V-voeding (met behulp van de adapter) om de compressor en de accu op tijd van stroom te voorzlen en te voorkomen dat de accu langdurig wordt ontladen door microstroom.

Veiligheidsinstructies

WAARSCHUWING!

- Gebruik het apparaat niet als het zichtbaar beschadigd is. • Blokkeer de openingen van de koelkast niet met dingen zoals pinnen, draad, enz. • Stel het apparaat niet bloot aan regen en laat het niet weken in water. • Plaats het apparaat niet in de buurt van open vuur of andere warmtebronnen (verwarmingstoestellen, direct zonlicht, gasovens, enz.) • Bewaar geen explosieve stoffen zoals spuitbussen

met een ontvlambaar drijfgas. • Zorg ervoor dat het netsnoer droog is en niet bekneld of beschadigd is. Plaats geen

meerdere draagbare stopcontacten of draagbare voedingen aan de achterkant van het apparaat. • Controleer of de spanningsspecificatie op het typeplaatje overeenkomt met die van de energievoorziening. Het apparaat mag

alleen worden gebruikt met de bij het apparaat geleverde voeding. • Gebruik geen elektrische apparaten in de voedselopslagcompartimenten van het apparaat, tenzij ze van het type zijn dat door de fabrikant wordt aanbevolen. • Nadat het apparaat is

uitgepakt en voordat het wordt ingeschakeld, moet het langer dan 6 uur op een vlakke ondergrond worden geplaatst. • Zorg ervoor dat het apparaat horizontaal blijft wanneer het in werking is. De kantelhoek moet minder dan 5° zijn bij langdurig gebruik en minder dan 45° bij kortdurend gebruik. • Houd de ventilatieopeningen in de behuizing van het apparaat of in de

inbouwstructuur vrij van obstakels. • Houd het apparaat stabiel op de grond of in de auto; laat het niet ondersteboven leeglopen.

VOORZICHTIGHEIDI

- Reparaties mogen alleen worden uitgevoerd door gekwalificeerd personeel. Onjuiste reparaties kunnen gevaarlijk zijn. De lamp en het netsnoer moeten worden vervangen door de fabrikant of gekwalificeerde personen.

- De installatie van DC-stroom in de boot moet worden uitgevoerd door gekwalificeerde elektriciens.

Het apparaat kan alleen onze speciale oplaadbare batterijen gebruiken, niet- oplaadbare batterijen zijn verboden, anders bestaat er brand- en explosiegevaar. En de batterij kan alleen worden opgeladen met de door de fabrikant geleverde oplader. • Tijdens gebruik of tijdens opslag, is er hoge koorts, lekkage, geur, vervorming en andere anomalieën aangetroffen bij de batterij, stop dan onmiddellijk met het gebruik ervan en blijf uit de buurt van de batterij. • De batterij die aan het einde van zijn levensduur

is, moet onmiddellijk uit het apparaat worden verwijderd, ga op de juiste manier om met de beveiliging van gebruikte batterijen, gooi ze niet in vuur of water.

- Kinderen mogen niet met het apparaat spelen. Kinderen mogen het apparaat niet schoonmaken en onderhouden zonder toezicht. - Het apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis als ze toezicht of instructies hebben gekregen over het gebruik van het apparaat op een veilige manier en de gevaren begrijpen.

KENNISGEVING!

- Koppel de stroomtoevoer los voor elke reiniging en onderhoud en na elk gebruik. • Gebruik geen scherpe gereedschappen om te ontdooien; Beschadig het koelcircuit niet. • Risico op beknelling van kinderen. Voordat u uw oude koelkast of vriezer weggooit: verwijder de deuren: laat de planken zitten zodat kinderen niet gemakkelijk naar binnen kunnen klimmen. • Controleer of de koelcapaciteit van het apparaat geschikt is voor het bewaren van voedsel of medicijnen.

Levensmiddelen mogen alleen in de originele verpakking of in geschikte containers worden bewaard. • Als het apparaat gedurende langere tijd leeg blijft staan, schakel het dan uit, ontdooi het, maak het schoon, droog het en laat de deur open om schimmelvorming in het apparaat te voorkomen. • Het apparaat is bedoeld voor gebruik in huishoudelijke en

soortgelijke toepassingen zoals: - Personeelskeukens in winkels, kantoren en andere werkomgevingen; - Campings, boerderijen en door klanten in hotels, motels en andere woonomgevingen;

- Bed and breakfast-achtige omgevingen; - Catering en soortgelijke niet-detailhandelstoepassingen.

Houd u aan de plaatselijke voorschriften met betrekking tot het afvoeren van het apparaat vanwege het brandbare koelmiddel en het blaasgas.
