BRUKSANVISNING SH-C20 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora

toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant

kontrollera när du gör en beställning hos oss om du faktiskt

sparar hälften i jämförelse med de främsta stora varumärkena.

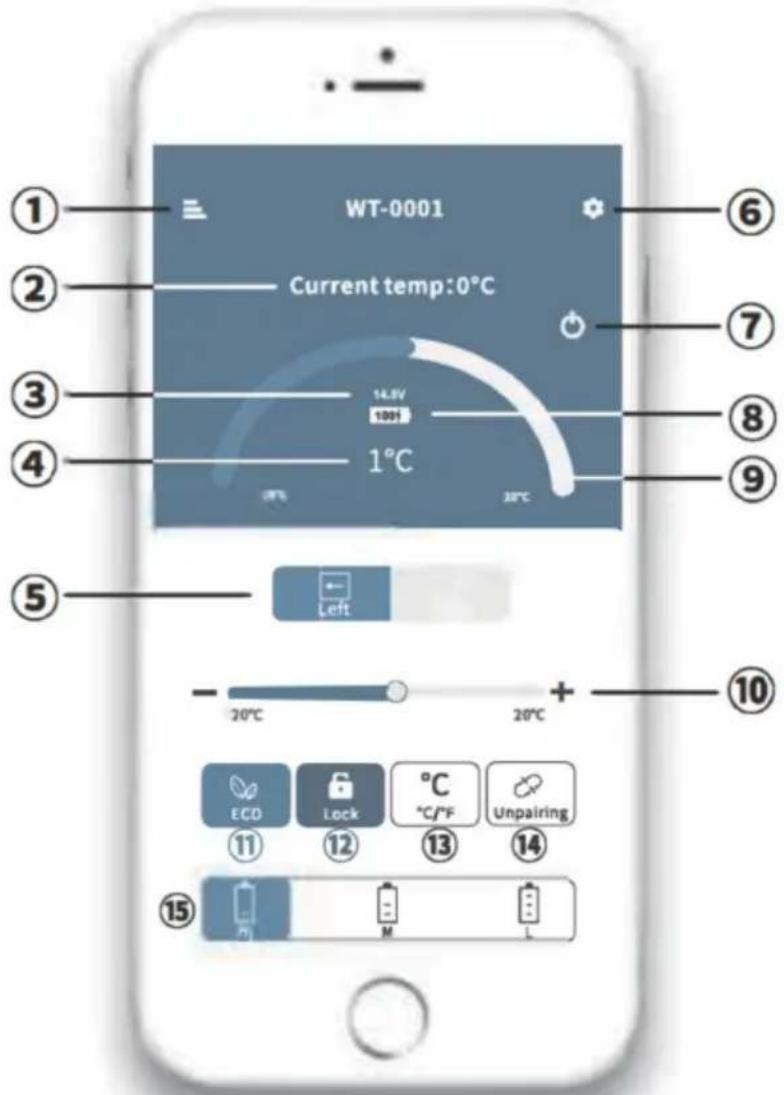

SMART CONTROL- FRIDGEAPP INSTRUKTIONER Första steget:

Slå på Bluetooth på din smarta enhet; starta APP och klicka på "Sök" för att hitta närliggande kylskåp.

Andra steget: Klicka på kylskåpsikonen för Bluetooth-parning (APPEN kommer att uppmana dig att para ihop kylskåpet genom att fricka på inställningsknappen på kylskåpets kontrollpanel när du ansluter kylskåpet för första gången). Efter ihopparning växlar APP till huvudgränssnittet så att du kan styra kylskåpet.

WT-0001 Current temp:0°C 14.5V 100V 1°C 20°C Left 20°C + 20°C ECO Lock °C Unpairing ⑪ ⑫ ⑬ ⑭ ⑮

ÿMENY

ÿAktuell temperatur

ÿStrömspänning

ÿMåltemperatur ÿOmkopplare

ÿAv ihopparning av enheten och återgå till sökning

ÿBatteriskyddsläge: Hög / Medium /Låg

Notera:

*Klicka på låsikonenAPPEN för att låsa/låsa upp kontrollpanelen på kylskåp, om det är låst kan kylskåpet endast styras av APP.

Ladda ner programmet "CAR FIDGE FREEZER".

Skanna QR-koden till vänster eller sök efter APPEN "CAR FIDGE FREEZER" i APP Store (för Apple-enheter) eller Google Store (för Android-enheter).

VEVOR®

TOUGH TOOLS, HALF PRICE

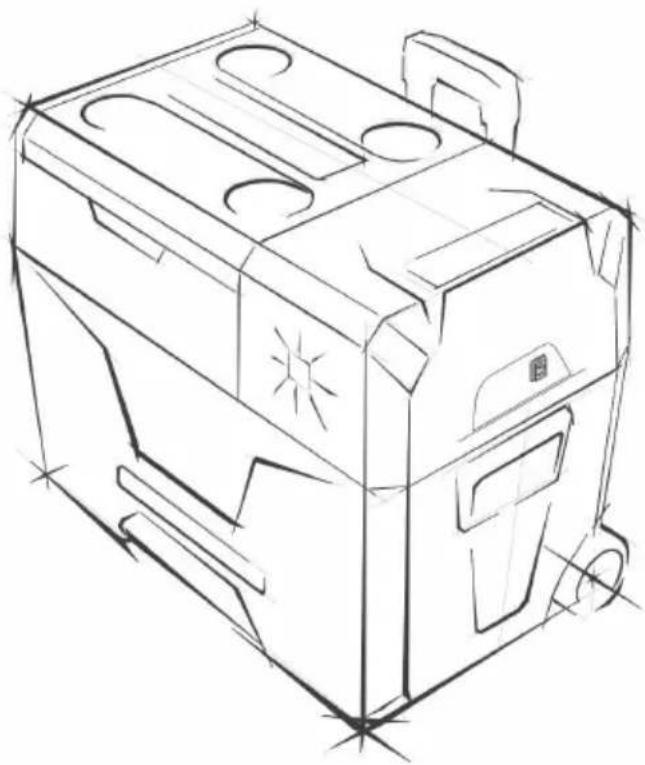

BÄRBAR KYL-FRYS

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla manualer noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual.

Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Allmänna riktlinjer

• Strömförsörjning: anslut till DC 12V/24V eller AC 100-240V ström (med dedikerad adapter) eller solenergi (12-50V, tillgänglig för vissa modeller).
• Adaptern och nätsladden är föremål för särskilda modeller.
• Inbyggd batterityp kontrollknapp Ⓞ betyder PÅ, "o" betyder AV.

Vägguttag (med dedikerad adapter) Cigarettändare för bil Solar (tillgänglig för vissa modeller)

(Exempel på laddningsmetoder)

i Observera: allmän drift gäller för de flesta modeller. För vissa modeller, vänligen se motsvarande instruktioner beroende på typ av panel.

• Funktionsupplåsning: för modeller med låsikon i sekunder för att läsa upp.
• Ström PÅ/AV: kort tryckning för att slå PÅ/AV. (För modeller med touch kontrollpanel, tryck för att slå PÅ, LÅNGT tryck för att stänga av: B22/C22/G22/FC15/Mini9/K-serien/MK-serien/T-serien/TW/TWW/TA/TAW/TS/TSW/TD/TDW-serien.
• Temperaturinställning: tryck på y eller y för temperaturinställning. (ARC serie C105: för modeller med två fack i det högræ, är på sidan där kompressorn är.)
• Inställning av kylläge: i driftläge, tryck för att växla mellan MAX (snabbkylning) eller ECO (energisparande). För Mini 9 kylmäg panelen visar HH(Snabbeller EE (Energibesparande) (*Fabriksinställningen är snabbkylningsläge). BD/BCD 4. C15T\~C75T/CL-serien/X-serien 3 .ARC-serien och C10 har inte detta miljö.

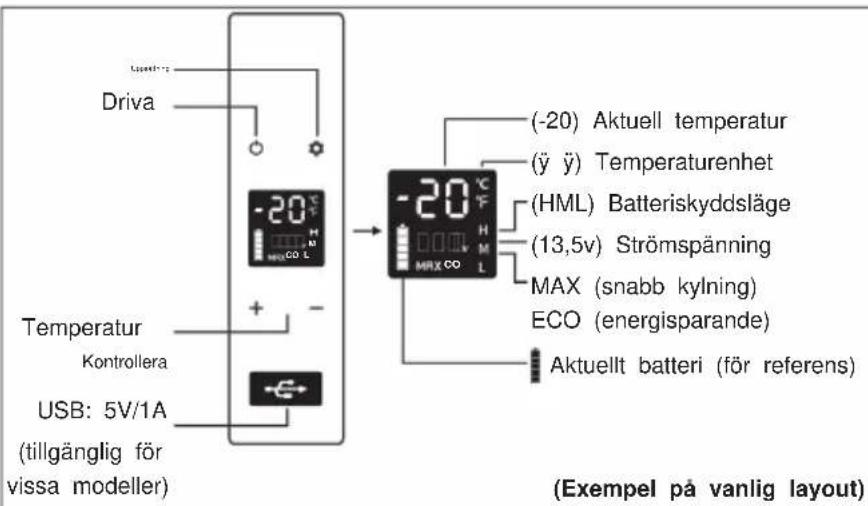

Driva -20°C HML CO L Temperature Kontrollera USB: 5V/1A (tillgänglig för vissa modeller) -20°C H MRX CO L (-20) Aktuell temperatur (ÿ y) Temperaturenhet (HML) Batteriskyddsläge (13,5v) Strömspänning MAX (snabb kylning) ECO (energisparande) Aktuellt batteri (för referens) (Exempel på vanlig layout)

Batteriskyddsläge: i driftläge, tryck länge tills skärmen blinkar och växla sedan H(Hög), M(Medium) eller L(Låg) läge genom att trycka igen. (*Fabriksinställningen är hög). ARC serie 3 C10 - series 4, serie 6, C15T\~C75T/CL

Spänningsreferens:

LÄGE\INPUT	DC 12V		DC 24V
	SKÄRA UT	SKÄR IN	SKÄRA UT	SKÄR IN
Låg	8,5V	10,9V	21,3V	22,7V
Medium	10,1V	11,4V	22,3V	23,7V
Hög	11,1V	12,4V	24,3V	25,7V

*Spänningen är teoretiskt värde, det kan finnas en avvikelse i olika landskap.

- M eller H ska ställas in när produkten är ansluten till bilström, och L bör ställas in när den är ansluten till ett bärbart batteri eller annan backup batteri.

- Temperaturenhetsinställning: stäng av kylskåpet, tryck länge tills visas E1, och växla till E5 genom att trycka igen, tryck sedan på y eller y för att växla Celsius eller Fahrenheit. B22/C22/G22/FC15/Mini9/K-serien/MK-serien BD/ ■, ARC serie ■, BCD ■.

*Förutom E5-inställningen är andra inställningar endast avsedda för fabriksunderhåll.

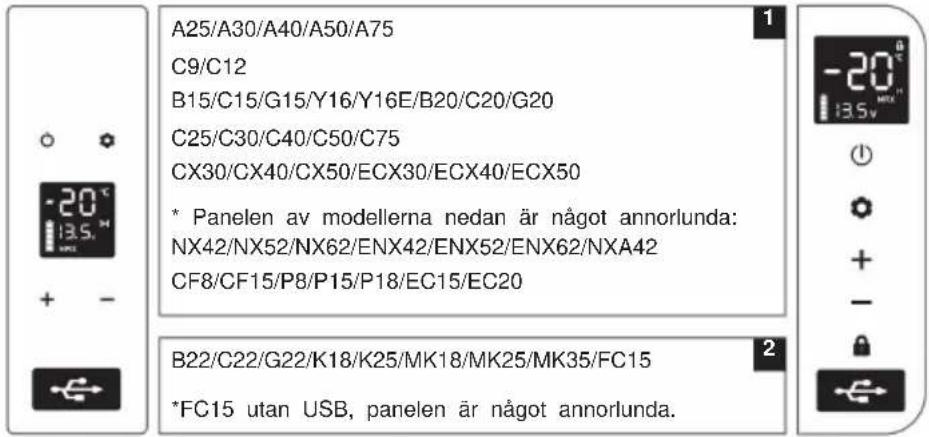

Panel och specifika funktioner för olika modeller (Foton är för referens endast)

A25/A30/A40/A50/A75 C9/C12 B15/C15/G15/Y16/Y16E/B20/C20/G20 C25/C30/C40/C50/C75 CX30/CX40/CX50/ECX30/ECX40/ECX50 * Panelen av modellerna nedan är något annorlunda: NX42/NX52/NX62/ENX42/ENX52/ENX62/NXA42 CF8/CF15/P8/P15/P18/EC15/EC20 B22/C22/G22/K18/K25/MK18/MK25/MK35/FC15 *FC15 utan USB, panelen är något annorlunda.

ARC22/ARC35

• Temperaturinställning för kyl/frys: i driftläge, tryck på yy vid samtidigt växla kyl/frys temperaturinställning. Kylskäp: 0\~8°C(32\~46°F), Frys: -12\~-20°C (10\~-4°F).
• Batteriskyddsläge: i driftläge, tryck länge på yy samtidigt tid i 3 sekunder tills skärmen blinkar, tryck sedan påyelleryför att byta batteri skyddsläge: • ____ ____ ____ från vänster till höger: Låg/Medium/Hög

Temperaturenhetsinställning: stäng av kylen, tryck samtidigt länge på yÿ tid i 3 sekunder tills E1 visas och växla till E5 genom att trycka på yÿ vid samma gång igen, tryck sedan påyellerÿför att växla Celsius eller Fahrenheit.

BD45/BD60/BD65/BD75/BD85/BD110/BD135/BCD80/BCD100/BCD125

• Ljusikon Vänster: ;Höger: Tryck på y eller yav för attästa temperaturen.
• Inställning av kylläge: tryck på knappen Kompressorhastighet för att växla MAX (snabbkylning)/ECO(energisparande).
• Batteriskyddsläge: tryck på batteriskyddsknappen för att växla hög/Medium/Låg läge;
• Temperaturenhetsinställning: stäng av kylen, tryck länge på Kompressor Hastighetsknapp tills visar E1, och växla till E5 genom att tryckaigen, sedan tryck på å eller å för att växla Celsius eller Fahrenheit.
  * Panelerna som visas till vänster är LCD-skärmar för BD/BCD-serien, LED displayen är något annorlunda.

C10

4

- Inställning för kyla/värme: tryck länge på knappen Cool/Stop för att slå på/av kylläget. I kylläge är varm/stopp-knappen inoperabel;

Stäng av kylläget, tryck länge på Hot/Stop-knappen för att slå på/av uppvärmningsläget; I värmeläge är kyl/stopp-knappen och ÿ y* inoperabel. Kylning: -20ÿ-+20ÿ; Värme kan endast ställas in på: +50ÿ.

- Batteriskyddsläge: i standbyläge, tryck länge på äy äy samtidigt tid i 5 sekunder tills skärmen blinkar, tryck sedan på äy eller äy för att växla batteriskyddsläge: från vänster-till höger: Låg/Medium/Hög

- Inställning av kylläge: i driftläge, tryck för att växla Eco (energisparande, Eco/Maxljus i grönt) eller HH (Snabbkylning, Eco/Max-ljus i rött). * Strömlampa i rött: kompressoravstängning eller fördröjd start; Strömlampa in grön: kompressorn fungerar.

- Batteriskyddsläge: under drift läge, tryck länge tillä skärmen blinkar, växla sedan H3(Hög), H2(Medium), H1(Låg) genom att trycka igen.

* E75/E95/AL42/TW-serien/TWW-serien med dubbla fack:

• Vänster/Höger fack PÅ/AV: i körläge, tryck länge på å vid

◇

samma tid i 3 sekunder för att slå på/stänga av det vänstra facket, tryck länge på å samtidigt i 3 sekunder för att slå på/av det högra facket. Stäng inte av båda samtidigt.

• Temperaturinställning: när både vänster och höger är påslagna, tryck på å eller å för att gå in i vänstra fackinställningen, skärmen blinkar och tryck seda fö för att växla vänster/höger temperaturinställning. När skärmen blinkar, tryck på å eller å för att justera temperaturen.
  * TD-serien/TDW-serien med löstagbar avdelare: när den sätts i avdelaren, i driftläge, tryck länge på ÿ samtidigt 3 sekunder för att slå på/av det vänstra facket. När både vänster och höger är påslagna trycker du på ÿ eller ÿ för att gå in i vänstra fackinställningen, skärmen kommer att blinka och tryck sedan för att byta temperaturinställning för vänster/höger. När skärmen blinkar, tryck på ÿ eller ÿ för att justera temperaturen. När du tar bort avdelaren visar skärmen bara en temperatur, fungerar som den allmänna operatic

9

Löstagbart batteri

• FSAK-002: CF15/EC15/EC20/P8/P15/ECX-serien/ENX-serien/NXA42/TW-serien/TWW-serien /TS-serien/TSW-serien/TD-serien/TDW-serien; FSAK-003/004: E60/E75/E95;
• Batteri PÅ/AV: tryck länge på strömknappen på batteriet för att slå PÅ/AV.
• Batteriladdning: anslut kylskåpet till DC/AC/Solar och placera batteriet i höljet, batteriet laddas automatiskt. Men strömförsörjningen kommer främst att driva kompressorn när kylskåpet är igång, vilket gör att batteriet laddas långsamt. Om du vill ladda batteriet snabbt, vänligen stäng av kylskåpet. (Kylskåpet kan endast laddas via det löstagbara batteriet när man använder solenergi)
  Observera: kontakta tillverkaren om du behöver ladda batteriet separat. Batteriet ska kasseras på ett säkert sätt.

10

T36/T50/T60

Den inställda temperaturen för det vänstra facket får inte vara lägre än det högra facket och det högra facket kan inte stängas av separat.

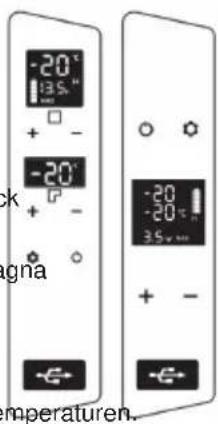

Dubbel skärm: när du sätter i avdelaren, tryck länge på y y samtidigt i 3 sekunder för att slå PÅ/AV det vänstra facket. När du tar bort avdelaren stängs den nedre skämen av och temperaturen kan endast justeras via den övre skärmen.

□ Vänster fack; Höger fack

Enkel skärm: när den sätts i avdelaren, i körläge, tryck länge på ÿ samtidigt 3 sekunder för att slå på/stänga av det vänstra facket. När både vänster och höger är påslag trycker du på ÿ eller ÿ för att gå in i vänstra fackinställningen, skärmen kommer att blinka och tryck sedan för att byta temperaturinställning för vänster/höger. När skärmen blinkar, tryck på ÿ eller ÿ för att justera tem

När du tar bort avdelaren visar skärmen bara en temperatur, fungerar som den allmänna operationen.

-20° 135.00 + - -20° + - gna -20° -20° 35.00 + - -6 temperaturen.

(Enkel
(Dubbel skärskärm)

Felsökning

frågor	Orsak/Förslag
Kylskåpet fungerar inte	• Kontrollera om strömbrytarenär på. • Kontrollera att stickkontakten och uttaget är väl anslutna. • Kontrollera om säkringen är bränd. • Kontrollera om strömförsörjningen är felaktig. • Att slå på/stänga av kylskåpet ofta kan orsaka start. • fördröjning av kompressorn.
Kylskåp är för varma	• Dörren öppnas ofta. • En stormängd varm eller varm mat har nyligen förvarats. • Kylskåpethar varit frånkopplat under en längre tid.
Maten är fryst	• Temperaturen var inställd för lågt.
Det finns ett "vattenflöde"-ljud från insidan av kylskåpetDet finns vattendroppar runt kylskåpets hölje eller lucka	• Det är ett normalt fenomen, orsakat av flödet av köldmedium.• Det är ett normalt fenomen, fukten kondenserar till vatten när den vidrör en kall yta på kylskåpet.
Kompressorn bullrar något vid start	• Det är ett normalt fenomen, bruset kommer att minska efter att kompressorn fungerar stabilt.
Koden F1 visas	• Möjlig orsak: låg spänning till kylen.Justera batteriskyddet från högt till medium eller från medium till lågt.
Kod F2 visas	• Möjlig orsak: kondensorfläkten är överbelastad.Koppla från strömmen till kylen i 5 minuter och starta om.Om koden visas igen, kontakta tillverkaren för service.
Kod F3 visas	• Möjlig orsak: kompressorn startar för ofta.Koppla från strömmen till kylen i 5 minuter och starta om.Om koden visas igen, kontakta tillverkaren för service.
Kod F4 visas	• Möjlig orsak: kompressorn startar inte.Koppla från strömmen till kylen i 5 minuter och starta om.Om koden visas igen, kontakta tillverkaren för service.
Kod F5 visas	Möjlig orsak: överhettning av kompressor och elektronik. Koppla från strömmen till kylen i 5 minuter och starta om. Om koden visas igen, kontakta tillverkaren för service.
Kod F6 visas	Möjlig orsak: ingen parameter kan detekteras av regulatorn. Koppla från strömmen till kylen i 5 minuter och starta om. Om koden visas igen, kontakta tillverkaren för service.
Koden F7 eller F8 visas	Möjlig orsak: temperatursensorn är defekt. Kontakta tillverkaren för service.
*För modeller med FSAK-002 löstagbart batteri, om kod F1 visas, kopp ur eller stäng av batteriet, eller anslut till DC12/24V/AC100-240V (med adaptern) strömförsörjning för att driva kompressorn och batteriet i tid för att undvika lång tid -term mikroström dränerar batteriet.

Säkerhetsinstruktioner

WARNING!

- Använd inte apparaten om den är synligt skadad.

Blockera inte luckorna i kylskåpet med saker som stift, tråd, etc. • Utsätt inte apparaten för regn eller blötlägg den inte i vatten. •

Placera inte apparaten nära öppen låga eller andra värmekällor (värmare, direkt solljus, gasugnar etc.) • Förvara inga

explosiva ämnen som sprayburkar med brandfarligt drivmedel. • Se till att nätsladden

är torr och inte klämd eller skadad. Placera inte flera bärbara uttag eller bärbara nätaggregat på baksidan av apparaten. • Kontrollera att spänningsspecifikationen på typskylten

överensstämmer med energiförsörjningen. Apparaten får endast användas med den strömförsörjningsenhet som medföljer apparaten. • Använd inte elektriska apparater inuti apparatens

matförvaringsfack, såvida de inte är av den typ som rekommenderas av

tillverkaren. • När apparaten har packats upp och innan den sätts på måste den placeras på ett plant underlag i mer än 6 timmar. • Se till att apparaten står horisontellt när den är igång.

Lutningsvinkeln måste vara mindre än 5° för långtidslöpning och vara mindre än 45° för korttidslöpning. • Håll ventilationsöppningarna i aggregathöljet eller i den inbyggda

strukturen fria från hinder. • Håll apparaten stabilt på marken eller i bilen; Dränera inte upp och ner.

FÖRSIKTIGHET!

- Reparationer får endast utföras av kvalificerad personal. Felaktig reparation kan orsaka fara. Lampan och nätsladden måste bytas ut av tillverkaren eller kvalificerade personer.

- Installation av likström i båten måste skötas av behörig elektriker. • Apparaten kan endast

använda våra dedikerade laddningsbara batterier, icke laddningsbara batterier

är förbjudna, annars kan det finnas risk för brand och explosion. Och batteriet kan endast laddas med laddaren som tillhandahålls av tillverkaren. • Vid användning eller under lagring har batteriet upptäckt att det har

förekommit hög feber, läckage, lukt, distorsion och andra anomalier. Sluta använda det omedelbart och håll dig borta från batteriet. • Batteriets livslängd ska omedelbart avlägsnas från utrustningen,

vänligen hantera säkerheten för förbrukade batterier korrekt, sätt inte i eld eller

vatten.

- Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn. - Apparaten kan användas av barn från 8

år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har fått övervakning eller instruktioner om hur man använder enheten på ett säkert sätt och förstår farorna.

i VARSEL!

- Koppla bort strömförsörjningen före varje rengöring och underhåll och efter varje användning.

Använd inte vassa verktyg för att avfrosta; Skada inte köldmediekretsen. • Risk för att barn fastnar. Innan du slänger din gamla kyl eller frys: ta av dörrarna: lämna hyllorna på plats så att barn inte lätt kan klättra in. • Kontrollera om apparatens kylkapacitet är lämplig för förvaring av

mat eller medicin.

Livsmedel får endast förvaras i originalförpackning eller i lämpliga behållare. • Om apparaten lämnas tom under långa perioder, stäng av, avfrosta, rengör, torka och lämna luckan öppen för att förhindra att mögel utvecklas inuti apparaten. • Apparaten är avsedd att användas i hushåll och liknande applikationer såsom: - Personalkök i butiker, kontor och andra

arbetsmiljöer; - Camping, bondgårdar och av kunder på hotell, motell och andra bostadsmiljöer; - Bed and breakfast-miljöer; - Catering och liknande applikationer utanför detaljhandeln.

Vänligen i enlighet med lokala bestämmelser om kassering av apparaten för dess brandfarliga köldmedium och blåsgas.
