GEBRUIKSAANWIJZING J38 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

Auto koelkast

J38 J53

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EU. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet

weggegooid met het normale huisvuil, maar moet naar het huishoudelijk afval worden gebracht.

een inzamelpunt voor het recyclen van elektrische en elektronische apparaten.

Aandacht

Lees deze handleiding zorgvuldig door voordat u de koelkast gaat gebruiken en bewaar deze zorgvuldig.

op de juiste manier.

1. Maak de koelkast voor gebruik van binnen en buiten schoon met een vochtige doek.
2. Vul de koelkast niet met bijtende vloeistoffen. Giet geen vloeistoffen rechtstreeks in

de koelkast.

1. Wanneer de koelkast gedurende een langere tijd niet wordt gebruikt, dient u de stroom uit het stopcontact te halen.

voorraad en houd het droog.

1. Reinig de binnenkamer regelmatig om geurtjes en bacteriën te voorkomen en ervoor te zorgen

voedselveiligheid.

1. Deze handleiding is van toepassing op koelkasten van het type J38 en J53 (Amerikaanse en Europese modellen).

markten).

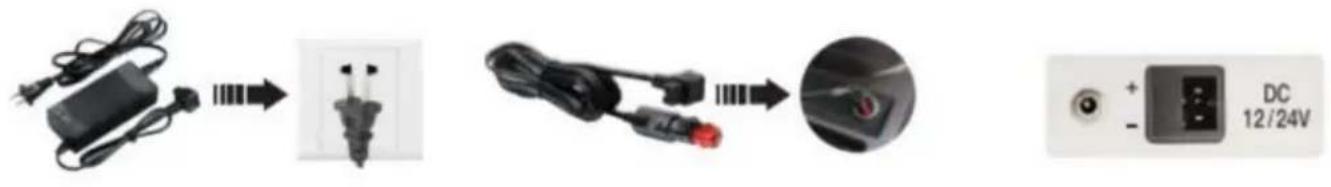

Sluit de voeding aan

1. Zoek het DC-netsnoer in de kit. Sluit de DC-stekker aan op het stopcontact van de

koelkast in de auto.

1. Plaats de koelkasten in de auto (achteruit, stoelen...).

2. Leg de stroomkabels neer volgens de binnenruimte van uw auto. Plaats vervolgens de sigarettenaansteker

Steek de stekker (één kant van het netsnoer) in de sigarettenaansteker van de auto.

1. Druk 3 seconden op "AAN/UIT" om de koelkast in de auto aan te zetten.

Adapter

Sluit de sigarettenaansteker van de auto aan

Sluit de autokoelkast aan

Het product kan op meer dan één voeding worden aangesloten.

De koelkast aan boord is rechtstreeks aangesloten op de DC12V/24V DC-voeding levering.

De autokoelkast die is uitgerust met een AC100-240V AC-adapter kan worden gebruikt bij: thuis met een spanning van AC100-240V.

Instructies

Referentiespanning voor de bescherming van de auto-accu:

Ingebouwde ECO elektronische controlemodule kan het voertuig automatisch bewaken accuspanning. Voordat het stroomverbruik de standaardontsteking van de voertuig, zal de koelkast aan boord automatisch de stroomtoevoer naar

Zorg ervoor dat het vermogen van de accu van het voertuig niet te laag is, waardoor de norm niet wordt beïnvloed. ontsteking van het voertuig.

Batterijspanning	Standaard fabrieksspanningsbeveiligingswaarde H
	H (hoog) niveau M	(gemiddeld) niveau	L (laag) niveau
DC12V	DC11.3V UIT	DC10.1V UIT	DC9.6V UIT
	DC12.5V AAN	DC11.4V AAN	DC10,9V AAN
DC24V	DC24.6V UIT	DC22.3V UIT	DC21.3V UIT
	DC26.0V AAN	DC23.7V AAN	DC22,7V AAN

Let op: Wanneer de stroomvoorziening is aangesloten en de koelkast is ingeschakeld, wordt met loskoppelen of starten het loskoppelen of starten van de compressor bedoeld.

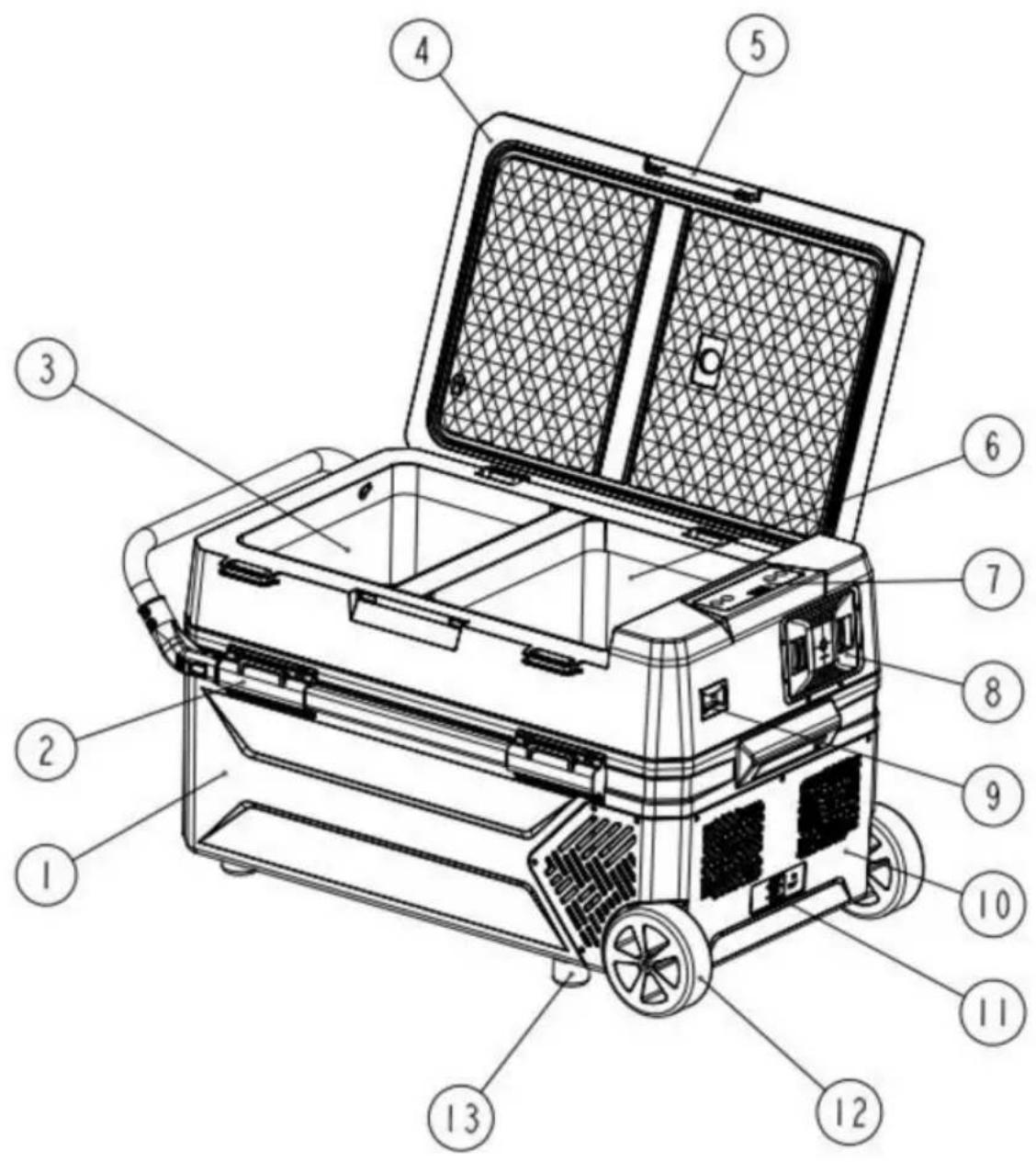

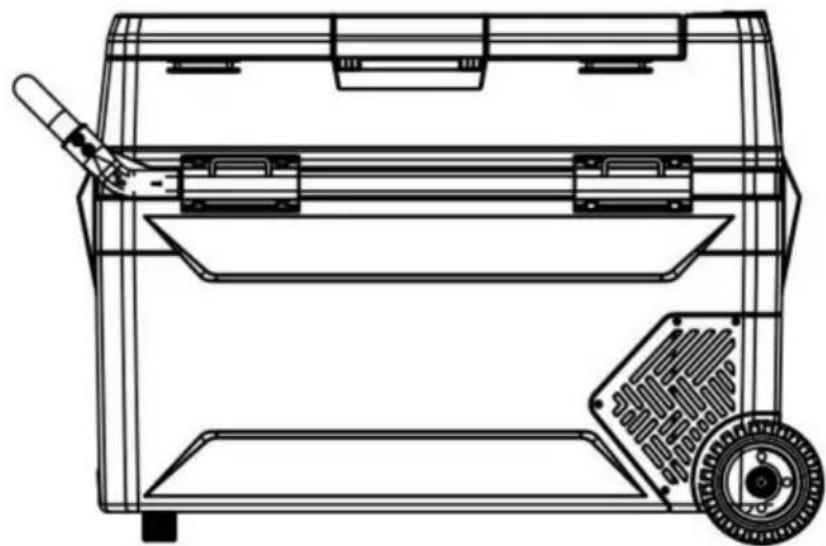

Componentendiagram

1.Kabinet
2. Trekstang (optioneel)
3. Linkercompartiment 5.
4. deksel
Deursluiting
6. Rechtercompartiment
7. Bedieningspaneel
8. Opbergdoos (optionele batterij)
9. Flessenopener
10. Compressordeksel
11. Stroomaansluiting
12. Wielen (optioneel)
13. Onderste voeten (optioneel)

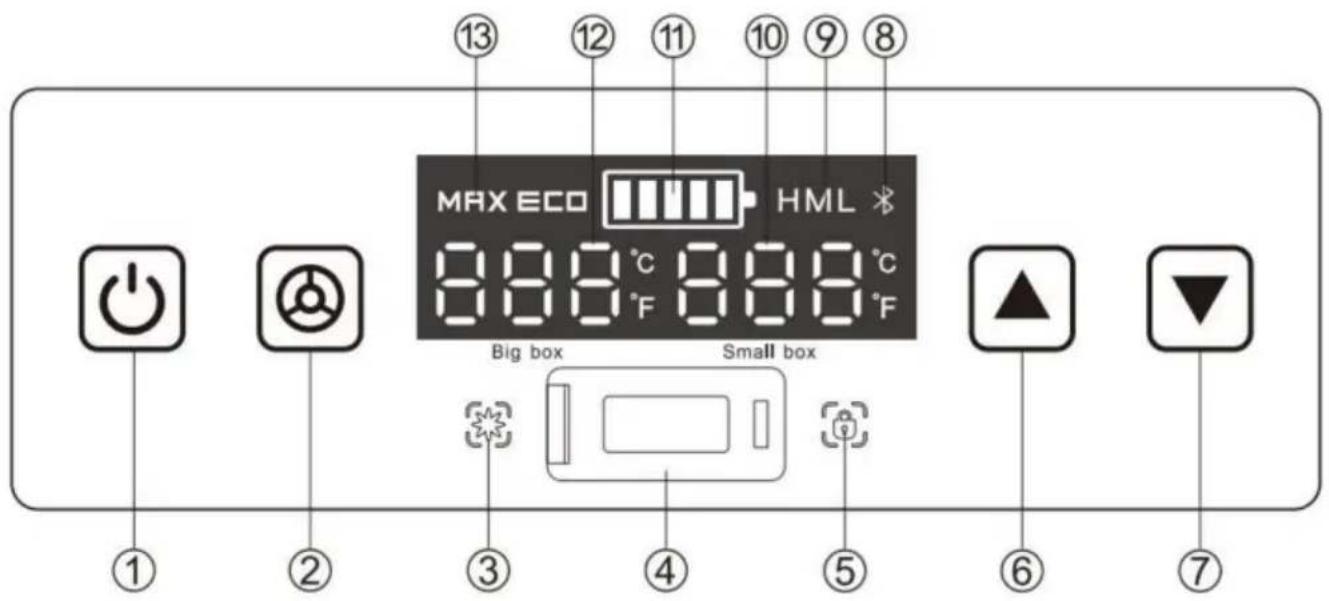

ÿBeschrijving van het toetsenpaneel en de inhoud van het display

⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰

ÿAAN/UIT-knop ÿInstelknop ÿKoelindicator ÿUSB-oplaadpoort

ÿ Vergrendelingsindicator ÿ Temperatuur OMHOOG-knop ÿ Temperatuur OMLAAG-knop

ÿ Bluetooth-symbool (optioneel) ÿ Beschermingsniveau autobatterij ÿ Temperatuur

indicator van het rechtercompartiment yVermogensniveau-indicator van de batterij

ÿTemperatuurindicator van het linkercompartimentÿWerkingsmodus

ÿFunctie introductie

Na het inschakelen zal het digitale displayscherm gedurende 1 seconde volledig verlicht zijn en normaal weergegeven. De standaard is de laatste geheugenfunctie. Het displayscherm Het temperatuurcijfer brandt permanent in het midden in de stand-bymodus.

1. Openen en sluiten

Nadat de stroom is ingeschakeld, staat de koelkast in de stand-bymodus.

Druk nu op de AAN/UIT-knop om de koelkast te openen. Nadat de koelkast is

geopend, zal het display de huidige temperatuur van de opslagruimte weergeven. Het zal

begin met rennen.

Waarschuwing: De weergegeven temperatuur is alleen de temperatuur rondom de sensor.

De temperatuur op verschillende plekken in de opslagruimte is verschillend.

Het is dus normaal dat de weergegeven temperatuur afwijkt van de gemeten temperatuur.

Wanneer de koelkast draait, drukt u 3 seconden op de AAN/UIT-knop en de De koelkast gaat terug naar de stand-bymodus.

2. Temperatuurinstelling

1) Druk na het opstarten kort op de toets "ÿ" of "ÿ" om de temperatuurinstellingsstatus en het bijbehorende doostemperatuurnummer zal flits. Elke druk zal veranderen met 1ÿ, en het maximum kan worden ingesteld op 10ÿ, en het minimum kan worden ingesteld op - 20ÿ;

2) Houd na het opstarten de toets "ÿ" of "ÿ" ingedrukt en de temperatuur instelling wordt lineair aangepast met 2 y per seconde;

3) In de temperatuurinstellingsstatus, nadat er geen essentiële actie is gedetecteerd, wordt de set temperatuur knippert gedurende 3 seconden, verlaat en slaat de huidige ingestelde temperatuur op, en het display geeft de werkelijke temperatuur weer in het vakje;

4) De standaardwaarde voor de eerste keer opstarten is 0 y/32 y.

5) Druk op " om de temperatuurinstelling van de linker-/rechterbox in de Temperatuurinstellingsstatus.

1. Celsius/Fahrenheit temperatuurschakelaar Druk tegelijkertijd op de toetsen "ÿ" en "ÿ" om de helderheid te wijzigen en Celsius graden wanneer het apparaat is ingeschakeld.

2. Schakelen tussen bedieningsmodi

Druk in de ingeschakelde toestand kort op " om de koeling (MAX)/energie in te voeren

spaarstand (ECO) instelmodus, en druk dan kort op

" om de

koel (MAX)/energiebesparende modus (ECO); ECO wordt weergegeven op het display in ECO modus, en MAX wordt weergegeven op het display in de MAX-modus; de geselecteerde modus is nog steeds knippert gedurende 2 seconden en de huidige instellingsstatus wordt standaard opgeslagen.

MAX-stand: de koelkast werkt hard om de temperatuur snel te verlagen.

ECO-model: de koelkast zal langer werken om de temperatuur te verlagen en zo energie te besparen energie.

1. Batterijbeveiligingsinstellingen

De batterijbeveiliging is onderverdeeld in drie niveaus: L (laag niveau), M (midden niveau) en H (hoog niveau)

Houd de "

"toets om de instelling van de batterijbeschermingsspanning in te voeren

staat, en het huidige tandwielpictogram zal knipperen. Houd de "

"toets opnieuw,

en het H/M/L cyclusdisplay zal knipperen. Als er gedurende 3 seconden geen toets is, verlaat u de instelling en het bijbehorende tandwielpictogram blijft zichtbaar.

1. Instelling toetsvergrendeling

Als er na het starten van de machine gedurende meer dan 1 minuut geen enkele instelling is gedaan, de host zal automatisch de anti-misbruik vergrendelingsstatus ingaan, en de

vergrendelingsindicator "

" zal lang aan staan. Houd " ingedrukt

" voor

3 seconden om contact op te nemen met de anti-misbruikvergrendelingsstatus voor instelling.

1. Instelling temperatuurzoneregeling

Nadat u de machine hebt gestart, drukt u op "Set" en "ÿ" om het linkervak te sluiten en drukt u op

"Set" en "ÿ" om het juiste vakje te sluiten. Er moet één vakje tussen de

linker vakje en het rechter vakje.

1. Instructies voor de bediening van de toetsen

Wanneer alle toetsen zijn ingedrukt, klinkt de zoemer één keer, wat aangeeft dat de toetsen zijn ingedrukt.

geldig; Wanneer er binnen 5 seconden geen toetsaanslag plaatsvindt, verlaat u de toetsinstelling en

terug naar de actuele temperatuurweergavestatus in het vak.

De koelkast aan boord heeft een power-off geheugenfunctie. De werkstatus

voor het uitschakelen wordt automatisch hersteld na de volgende keer inschakelen, en daar

hoeft u het niet opnieuw in te stellen.

Modelparametertabel:

ModelNee.	Capaciteit	Spanning	Stroom	TemperatuurVerstelbaar	PlugType
J38	38L	AC100~240V (50/60 Hz)DC 12V/24V	Koeling:60W	50~-4	hertplugDC-stekker
J38	38L	AC100~240V (50/60 Hz)DC 12V/24V	Koeling:60W	10~-20	EU-stekkerDC-stekker
J53	53L	AC100~240V (50/60 Hz)DC 12V/24V	Koeling:60W	50~-4	hertplugDC-stekker
J53	53L	AC100~240V (50/60 Hz)DC 12V/24V	Koeling:60W	10~-20	EU-stekkerDC-stekker

ÿMonteer wielen en handgrepen

Om de veiligheid van de producten tijdens het transport te garanderen, zijn de trekstang en de rol apart verpakt. De installatiemethode wordt in de volgende afbeelding weergegeven:

Accessoires:

Linker trekstang ×1	Rechter trekstang ×1
handvat ×1	Wielen ×2
Schroevendraaier ×1	M4*12 schroef ×16
ST4*12 schroef ×4

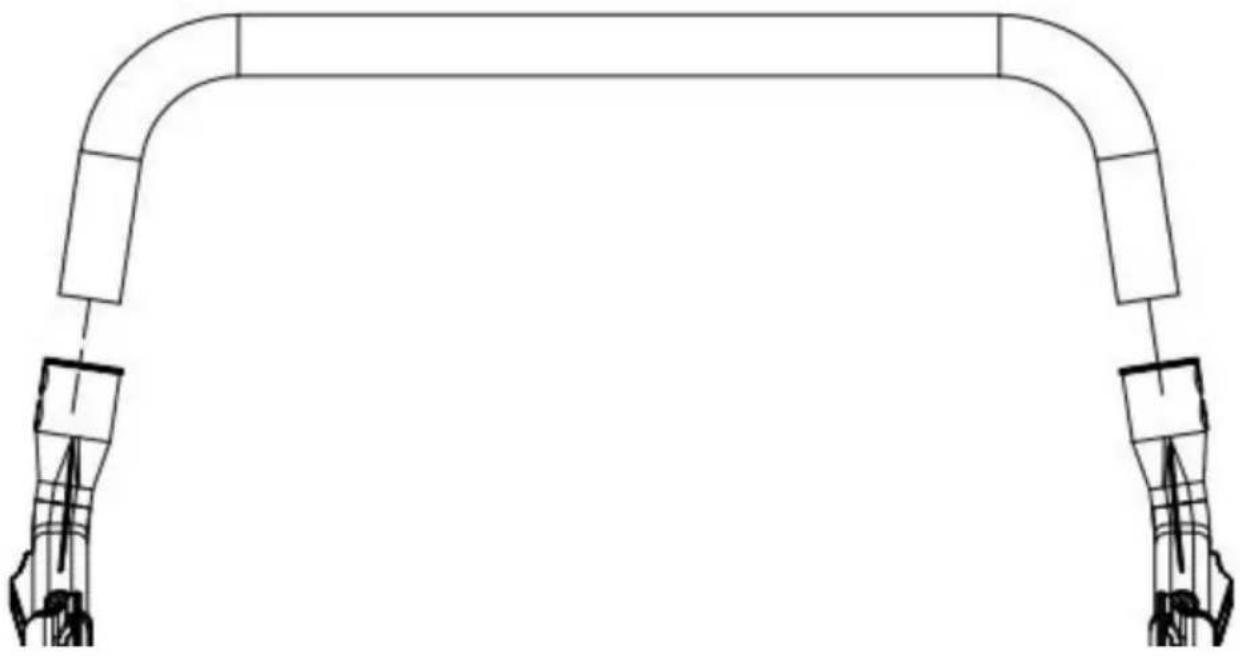

1. Handgreep monteren

Plaats de handgreep in de linker- en rechterstang, lijn de schroefgaten uit en bevestig met schroeven.

ÿPlaats de handgreep in de linkerstang en de rechterstang

ÿ Lijn de schroefgaten in de handgreep en de stangen uit

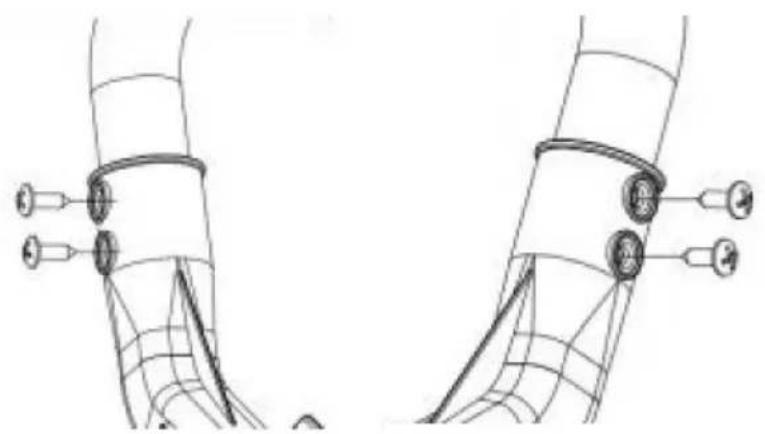

ÿ Bevestig de handgreep en de stangen met schroeven (ST4*12)

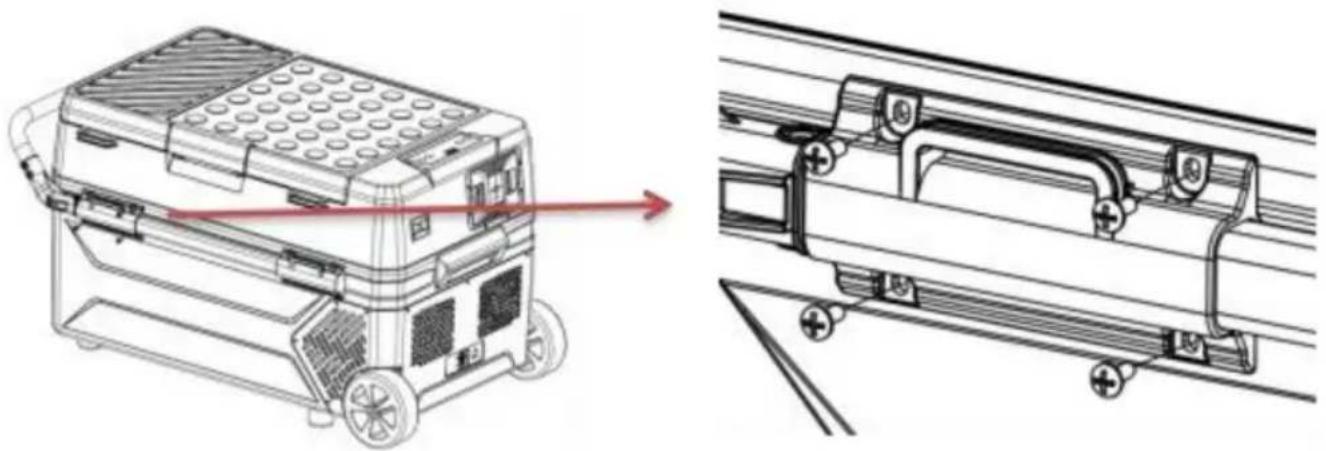

2. Bevestig de beugels aan de koelkastbehuizing

Zorg dat de gaten in de beugels overeenkomen met de gaten aan de voor- en achterkant van de carrosserie. Bevestig de beugels vervolgens met schroeven (M4*12) aan de carrosserie.

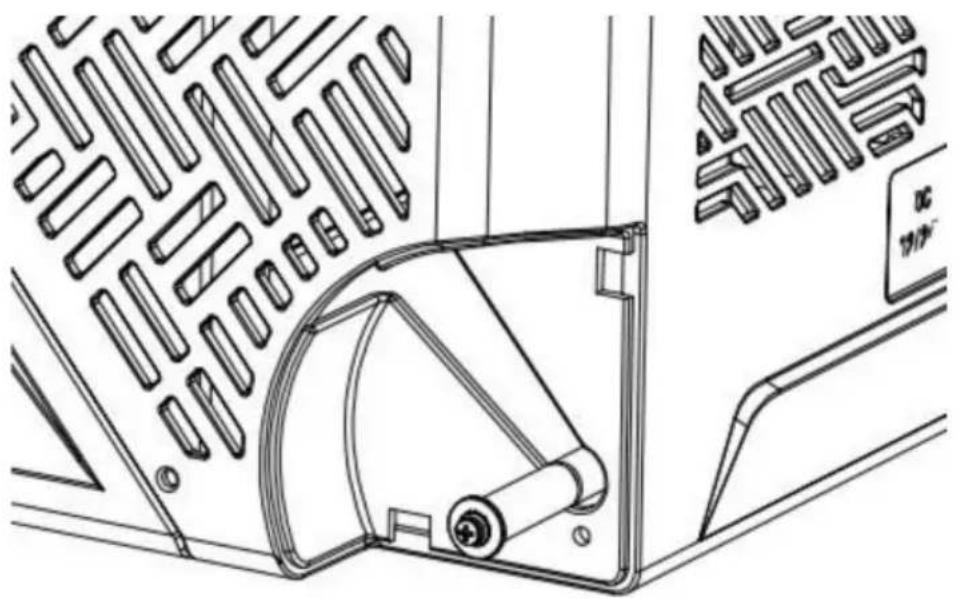

3. Wielen monteren

ÿGebruik een schroevendraaier om de schroeven en vulplaatjes aan beide zijden van de rol te verwijderen schacht.

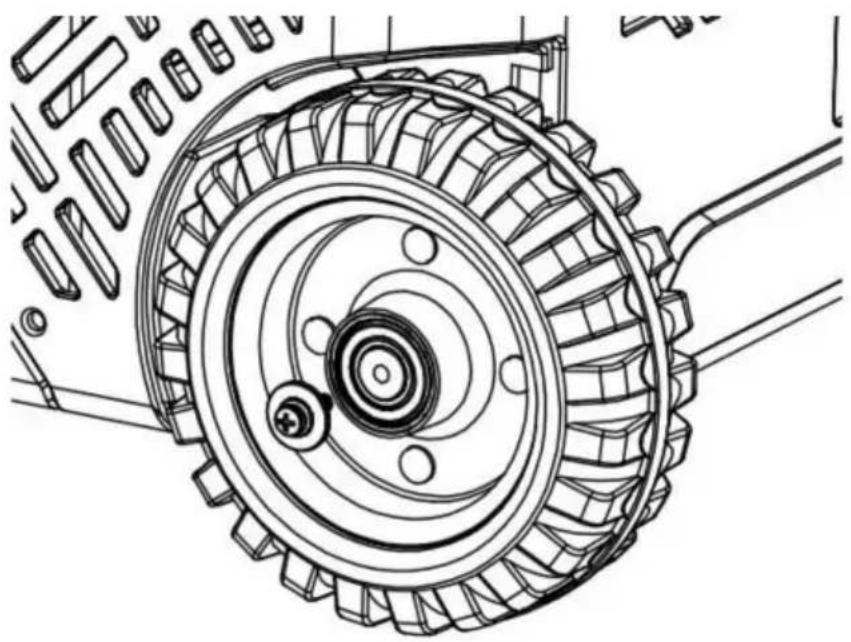

ÿPlaats de rol in de rolas en draai vervolgens de verwijderde schroeven en pakkingen in de oorspronkelijke volgorde vast.

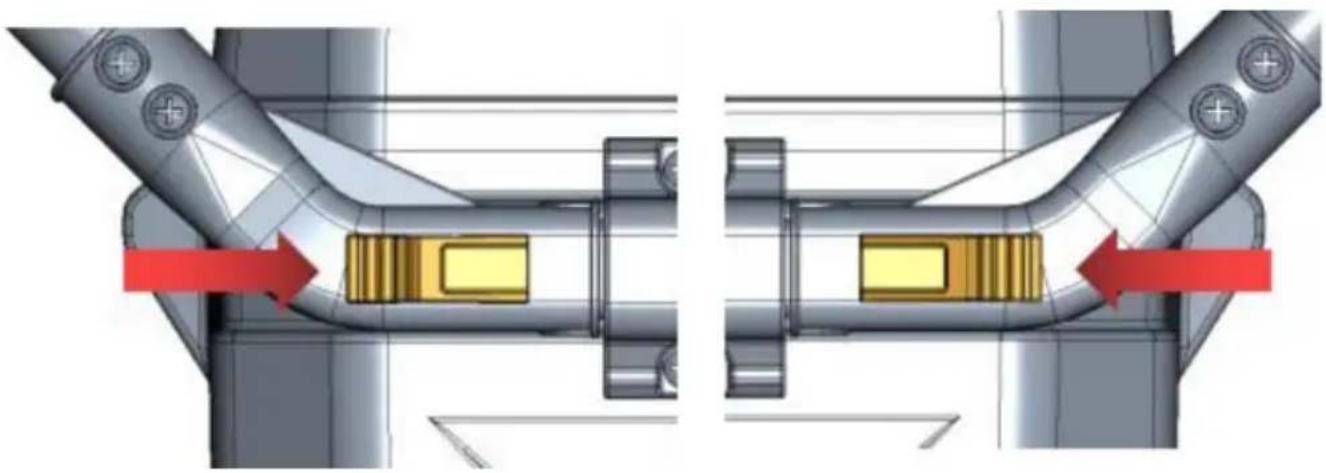

ÿGebruiksaanwijzing trekstang De trekstang kan

niet worden uitgetrokken wanneer deze is vergrendeld. U moet de ontgrendelknop bedienen om de trekstang te ontgrendelen en vervolgens de trekstang eruit trekken, zoals weergegeven in de afbeelding:

Eenvoudige foutanalyse

Advies: Als abnormale situaties niet kunnen worden opgelost door een eenvoudige storingsanalyse, neem dan contact op met de professionele klantenservice voor hulp.

I. Autokoelkast werkt niet

1. Controleer of de stroom goed is aangesloten. (Controleer of de stekker los zit of positieve en negatieve polen zijn omgedraaid).
2. Controleer of de aan/uit-schakelaar op het bedieningspaneel is ingeschakeld.
3. Controleer of de koelventilatie normaal is.
4. Controleer of de zekering is doorgebrand.

II. Slechte koelprestaties

1. Controleer of het deksel goed gesloten is.
2. Controleer of de deurafdichting beschadigd of vervormd is.
3. Controleer of de ventilatie rond de koelkasten slecht is.
4. Controleer of de temperatuur goed is ingesteld.

ÿDefinitie van foutcodes op het display

Foutcode	Fouttype
E1	Lage ingangsspanning
E2	Ventilator defect
E3	Compressor start mislukt
E4	Lage rotatiesnelheid van de compressor
E5	Temperatuur van de controllermodule te hoog
E6	Open of kortsluiting van NTC

III. Abnormaal geluid

1. De koelkast in de auto is niet goed geplaatst.
2. Raak een muur of ander voorwerp aan.
3. Er zitten losse onderdelen in of er vallen onderdelen af.

IV. Condensatie op het oppervlak van de koelkast

Wanneer de luchtvochtigheid in de omgeving hoger is dan 75%, zal er lichte condensatie optreden op het oppervlak van de doos, wat normaal is.

Fouten en oplossingen

ÿE1: Lage ingangsspanning

Fout 1: Steek het netsnoer van de koelkast in de sigarettenaansteker voordat de auto start. start. Oplossing 1: Wacht even met het aansluiten van de auto nadat deze is gestart.

Fout 2: De ingangsspanning van de adapter is te laag.

Oplossing 2: Pas het batterijbeschermingsniveau aan naar middenspanning of laagspanning. Als het werkt niet, vervang dan de adapter door een nieuwe.

ÿE2: Ventilatorstoring

Vervang de ventilator door een nieuwe als u constateert dat er een defect is.

ÿE3: Ingangsspanningsfout vanwege compressor die vaak start

Wanneer de koelkast in de auto wordt gebruikt en E3 verschijnt, schakel deze dan 5 minuten uit. minuten en start het opnieuw op.

Als het niet werkt, kan dat worden geïdentificeerd als een El-fout. Los het op volgens de oplossing van El.

Wanneer de koelkast verbinding maakt met de adapter en E3 verschijnt

ÿ Stel het batterijbeschermingsniveau in op gemiddeld of laag niveau. ÿ Als dit niet werkt, vervang dan de adapter door een nieuwe.

ÿE4: Lage rotatiesnelheid van compressor

Pas de ingangsspanning aan en schakel het apparaat opnieuw in.

ÿE5: Oververhitting van controllerchip

Schakel het apparaat 5 minuten uit en controleer of de oververhitting wordt veroorzaakt door een defecte ventilatie rondom

compressor.Gebruik Suggesties

1. Als u bent uitgerust met een reservebatterij, kunt u elke door u ingestelde temperatuur handhaven onder alle omstandigheden zonder zorgen.
2. Wanneer u ijs plaatst, stel dan de temperatuur in op de laagste stand; het moe langdurig ingeschakeld blijven.
3. Voorkom de gezondheidsproblemen die ontstaan door het drinken van flessenwater door een hoge temperatuur.
4. Diepvriesproducten, zeldzame zeevruchten en in voertuigen gemonteerde koelkasten laten bevroren verse producten eten vergezelt de reis.
5. Gezondheidsproducten, insuline en geïmporteerde medicijnen moeten gekoeld worden bewaard, en de nauwkeurige temperatuurregeling van de koelkasten aan boord zal de gezondheid begeleiden de weg.
6. De theebladeren blijven effectief vers in de koelkast van de auto, en u kunt Drink op elk gewenst moment tijdens de zelfrijdende tour heerlijke, verse thee.
7. De beste bewaartemperatuur voor rode wijn is 10 y - 18 y (50 - 64,4 y).

nauwkeurige temperatuurregeling van de autokoelkast kan effectief zorgen voor de bewaartemperatuur van rode wijn.

1. De bewaartijd van hoogwaardig fruit in de auto bij hoge temperaturen in de zomer zal niet langer dan 2 uur duren. Zelfs als de airconditioner aan staat, is de opslagtijd ook korter. Met een autokoelkast kun je fruit van hoge kwaliteit effectief bewaren.
2. De coating van hoogwaardige zonnebrillen zal eraf vallen onder de hoge temperaturen in zomer. De autokoelkast is een ideale plek om te plaatsen.
3. Hoogwaardige cosmetica gaan gemakkelijk achteruit bij hoge temperaturen in de auto. Neem cosmetica mee in de auto, en de autokoelkast zal uw betere keuze.

Veiligheidsmaatregelen

(1) Zorg ervoor dat de voedingsspanning die is aangesloten op de koelkast aan boord correct is op elk moment
(De parameters zijn gelabeld met de goedgekeurde spanningsparameters van de koelkast aan boord).
(2) Giet geen vloeistof rechtstreeks in de koelkast van de auto.
(3) Het is verboden om zonder toestemming wijzigingen aan te brengen aan de koelkast, om gevaar te voorkomen.
(4) Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis, tenzij zij toezicht of instructie hebben gekregen met betrekking tot de gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
(5) Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.
(6) Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis als zij toezicht of instructie hebben gekregen over het veilig gebruiken van het apparaat en het begrijpen van de gevaren betrokken. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruik Onderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

(7) Om gevaar als gevolg van de instabiliteit van het apparaat te voorkomen, moet het onder een veilige stand worden bevestigd. de instructies.
(8) Bewaar geen explosieve stoffen zoals spuitbussen met een ontvlambare lading. drijfgas in dit apparaat.

WAARSCHUWING: Dit apparaat bevat het brandbare schuimmiddel cyclopentaan:

1) Vermijd contact met vuur wanneer u het apparaat vervoert en gebruikt.
2) Vraag een professional om onderhoud als het apparaat kapot is.
3) Wanneer u het weggooit, lever het dan in bij het plaatselijke afvalverwerkingsstation.

WAARSCHUWING: Tijdens het gebruik, onderhoud en de verwijdering van het apparaat, moet u:

let op een symbool dat lijkt op de linkerkant, dat zich aan de achterkant van de apparaat (achterpaneel of compressor) en met gele of oranje kleur. Het is een risico op brandwaarschuwingssymbool. Er zitten brandbare materialen in koelmiddelleidingen en compressoren. Blijf uit de buurt van vuurbronnen tijdens gebruik, service en verwijdering.

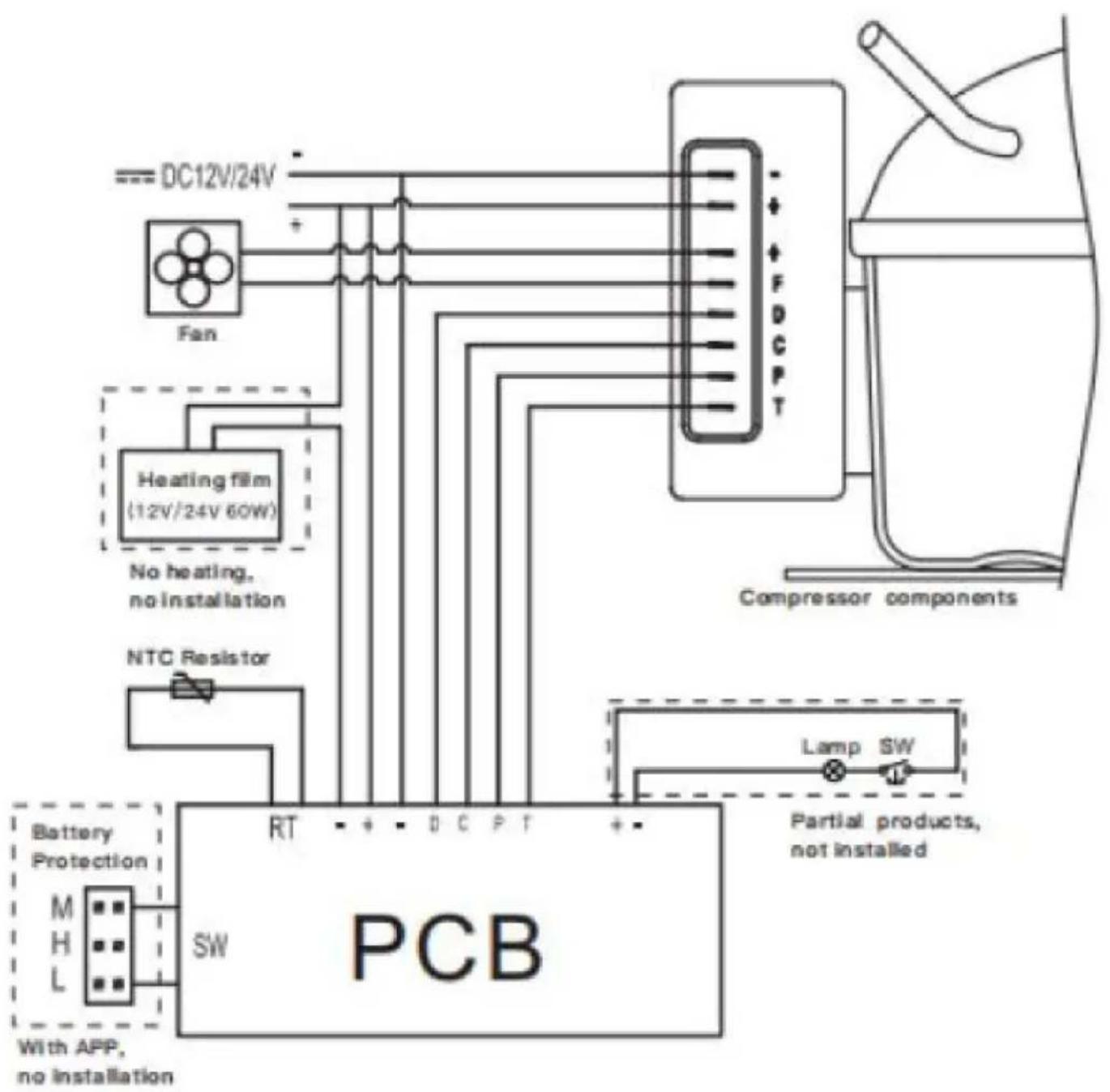

Elektrisch schema
