INSTRUKCJA OBSŁUGI J38 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

LODÓWKA SAMOCHODOWA

INSTRUKCJA OBSŁUGI

MODEL: J38 J53

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

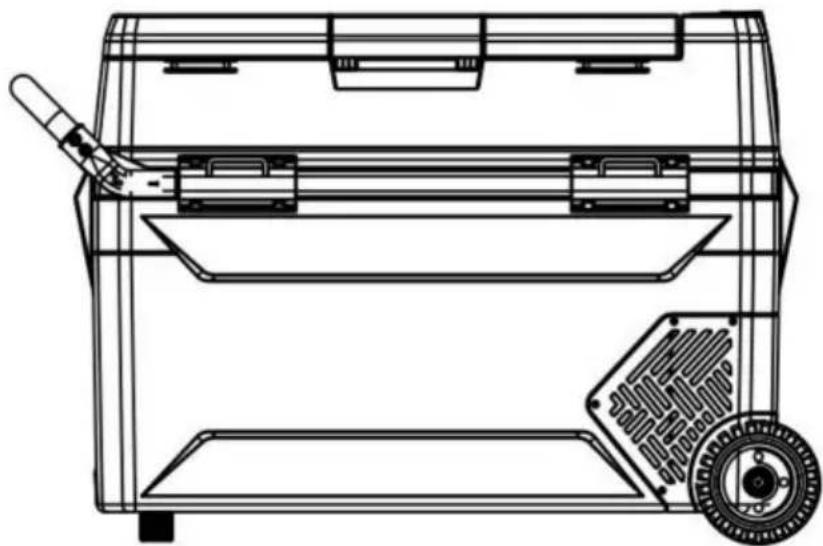

Lodówka samochodowa

J38 J53

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Niniejszy produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unia Europejska. Dotyczy produktu i wszystkich akcesoriów oznaczone tym symbolem. Produkty oznaczone w ten sposób nie mogą być wyrzucać razem z normalnymi odpadami domowymi, ale należy je oddać do punkt zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.

Uprzejmości

Przed użyciem lodówki prosimy o dokładne zapoznanie się z niniejszą instrukcją i zachowanie jej w należytym stanie. odpowiednio.

1. Przed użyciem lodówki należy wyczyścić ją wewnątrz i na zewnątrz wilgotną szmatką.
2. Nie napełniaj lodówki płynami żrącymi. Nie wlewaj płynów bezpośrednio do lodówki. lodówka.
3. Jeżeli lodówka nie jest używana przez dłuższy czas, należy odłączyć ją od zasilania. dostarczać i utrzymywać w suchości.
4. Regularnie czyść komorę wewnętrzną, aby zapobiec powstawaniu nieprzyjemnych zapachów i bakterii oraz zapewnić bezpieczeństwa żywności.
5. Niniejsza instrukcja dotyczy lodówek J38 i J53 (amerykańskich i europejskich) (rynki).

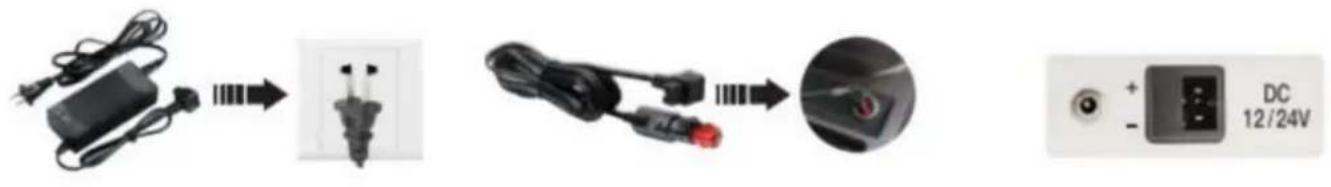

Podłącz zasilanie

1. Znajdź przewód zasilający DC w zestawie. Podłącz wtyczkę DC do gniazdka zasilania lodówka samochodowa.
2. Dobrze rozmieść lodówki w samochodzie (miejsca zapasowe, siedzenia...).
3. Rozlóż przewody zasilające zgodnie z przestrzenią wewnętrzną samochodu. Następnie włóż papierosa wtyczkę zapalniczki (jedną stronę przewodu zasilającego) do gniazda zapalniczki samochodowej.
4. Naciśnij przycisk „ON/OFF” przez 3 sekundy, aby włączyć lodówkę samochodową.

Adapter

Podłącz zapalniczkę samochodową

Podłącz lodówkę samochodową

Produkt można podłączyć do więcej niż jednego źródła zasilania.

Lodówka pokładowa jest bezpośrednio podłączona do zasilania DC12V/24V DC

dostarczać.

Lodówka samochodowa wyposażona w zasilacz AC100-240V może być używana w

w domu o napięciu AC100-240V.

Instrukcje

Odniesienie do napięcia zabezpieczenia akumulatora samochodowego:

Wbudowany moduł sterowania elektronicznego ECO umożliwia automatyczne monitorowanie pojazdu napięcie akumulatora. Zanim zużycie energii wpłynie na standardowy zapłon pojazdu, lodówka pokładowa automatycznie odłączy zasilanie do

upewnij się, że moc akumulatora pojazdu nie będzie zbyt niska, aby wpłynąć na standard zapłon pojazdu.

Napięcie akumulatora	Wartość zabezpieczenia napięciowego ustawiona fabrycznie na H
	Poziom H (wysoki)	Poziom M (średni)	Poziom L (niski)
Prąd stały 12 V	DC11.3V WYŁ	DC10,1V WYŁ	DC9.6V WYŁ
		DC11,4V WŁ.DC12,5V	WŁ.WŁ. DC10,9 V
Prąd stały 24 V	DC24,6V WYŁ	DC22,3V WYŁ	DC21,3V WYŁ
	DC26,0 V WŁ.	DC23.7V WŁ.	WŁ.22,7 V DC

Uwaga: Po podłączeniu zasilania i włączeniu lodówki, przez odłączanie i uruchamianie rozumie się odłączanie lub uruchamianie sprężarki.

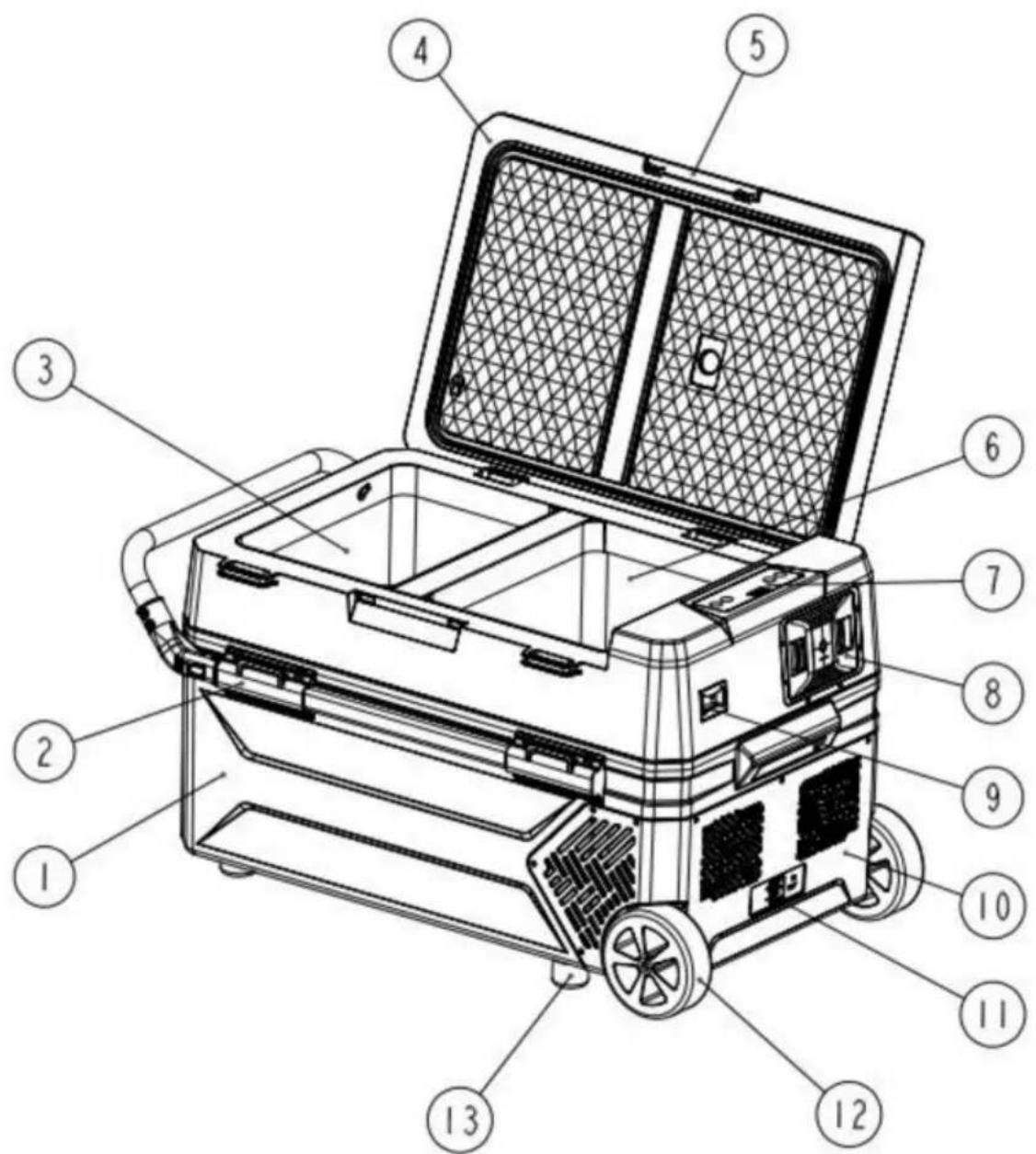

Diagram komponentów

1. Gabinet

2. Drażek pociągowy (opcjonalnie)

3. Komora lewa 5. Klamra drzwi

4. pokrywka

5. Panel sterowania

6. Komora prawa

9.Otwieracz do butelek

1. Schowek (opcjonalny akumulator)

2. Złącze zasilania

3. Pokrywa sprężarki

4. Dolne nóżki (opcjonalnie)

5. Koła (opcjonalnie)

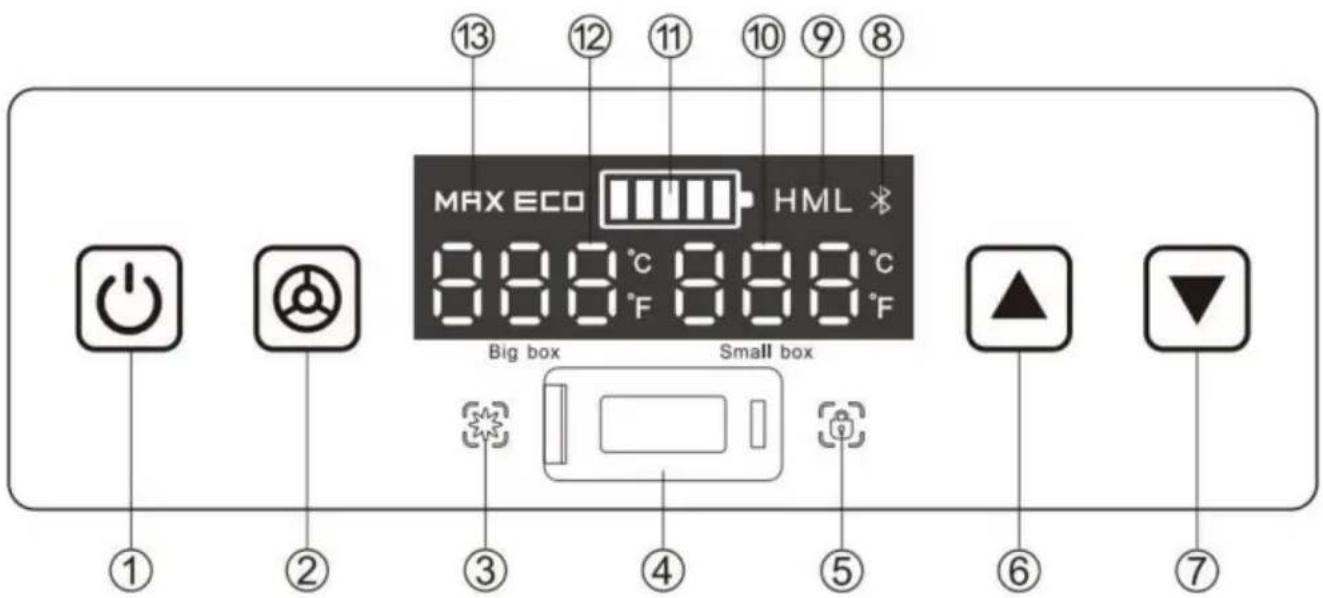

Opis panelu klawiszy i zawartości wyświetlacza

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ MAX ECO HML 8.8.8 °C 8.8.8 °C F F F Big box Small box

Przycisk WŁ./WYŁ. Przycisk ustawień Wskaźnik chłodzenia Port ładowania USB

Wskaźnik blokady Przycisk zwiększania temperatury Przycisk zmniejszania temperatury

Symbol Bluetooth (opcjonalnie) Poziom ochrony akumulatora samochodowego Temperatura wskaźnik prawej komory Poziom naładowania Wskaźnik baterii

Wskaźnik temperatury lewej komory Tryb pracy

Wprowadzenie do funkcji

Po włączeniu zasilania ekran wyświetlacza cyfrowego będzie w pełni podświetlony przez 1 sekundę, a następnie wyświetlane normalnie. Domyślnie jest to ostatnia funkcja pamięci. Ekran wyświetlacza w trybie czuwania wskaźnik temperatury będzie stale podświetlony na środku.

1. Otwórz i zamknij

Po włączeniu zasilania lodówka przejdzie w tryb czuwania.

Teraz naciśnij przycisk ON/OFF, aby otworzyć lodówkę. Po otwarciu lodówki po otwarciu wyświetlacz pokaże aktualną temperaturę pomieszczenia magazynowego. zacznij biec.

Ostrzeżenie: Wyświetlana temperatura dotyczy wyłącznie temperatury wokół czujnika. Temperatura w różnych punktach pomieszczenia magazynowego jest różna.

Dlatego jest to normalne, jeżeli wyświetlana temperatura różni się od temperatury rzeczywistej. zmierzona temperatura.

Gdy lodówka pracuje, naciśnij przycisk WŁ./WYŁ. na 3 sekundy, a

lodówka powróci do trybu czuwania.

2. Ustawienie temperatury

1) Po uruchomieniu naciśnij krótko przycisk „ " lub „ ", aby wejść do menu.

stan ustawienia temperatury i odpowiadający mu numer temperatury pola

migać. Każde naciśnięcie zmieni się o 1 °C, a maksimum można ustawić na 10 °C, i

minimalną temperaturę można ustawić na -20 °C;

2) Po uruchomieniu naciśnij i przytrzymaj przycisk „ “ lub „ ", a następnie ustaw temperaturę

ustawienie będzie regulowane liniowo o 2 °C na sekundę;

3) W stanie ustawienia temperatury, po wykryciu braku istotnej czynności, ustawienie

temperatura miga przez 3 sekundy, po czym następuje wyjście i zapisanie aktualnie ustawionej

temperatury, a na ekranie wyświetlacza wyświetlana jest aktualna temperatura w polu;

4) Wartość domyślna dla pierwszego uruchomienia wynosi 0 °C/32 °F.

5) Naciśnij „ aby przełączyć ustawienie temperatury w lewym/prawym polu

stan ustawienia temperatury.

1. Przełącznik temperatury Celsjusza/Fahrenheita

Aby zmienić jasność i jasność, naciśnij jednocześnie przyciski „ ” i „ ”.

Stopnie Celsjusza po włączeniu urządzenia.

1. Przełączanie trybu pracy

W stanie włączonym naciśnij krótko

wprowadzić chłodzenie (MAX)/energię

tryb ustawień trybu oszczędzania energii (ECO), a następnie naciśnij krótko

przełączyć

chłodzenie (MAX)/tryb oszczędzania energii (ECO); ECO jest wyświetlane na wyświetlaczu w trybie ECO

tryb, a na wyświetlaczu w trybie MAX wyświetla się MAX; wybrany tryb jest nadal

miga przez 2 sekundy, a bieżący stan ustawień zostaje domyślnie zapisany.

Tryb pracy MAX: lodówka będzie intensywnie pracować, aby szybko obniżyć temperaturę.

Model ECO: lodówka będzie pracować dłużej, aby obniżyć temperaturę i zaoszczędzić

energia.

1. Ustawienia ochrony baterii

Ochrona akumulatora dzieli się na trzy poziomy: L (niski poziom), M (średni poziom) i H (wysoki poziom)

Naciśnij i przytrzymaj „

„klawisz umożliwiający wejście w ustawienia napięcia ochrony akumulatora

stan, a aktualna ikona koła zębatego zacznie migać. Naciśnij i przytrzymaj "

„klucz ponownie,

a wyświetlacz cyklu H/M/L zacznie migać. Jeśli przez 3 sekundy nie zostanie naciśnięty żaden klawisz, wyjdź z ustawienie, a odpowiednia ikona koła zębatego pozostanie włączona.

1. Ustawienie blokady klawiszy

Po uruchomieniu maszyny, jeżeli przez ponad 1 minutę nie zostanie wykonane żadne ustawienie, host automatycznie przejdzie w stan blokady zabezpieczającej przed błędną obsługą, a

wskaźnik blokowania "

„ będzie włączony przez długi czas. Naciśnij i przytrzymaj”

" Do

3 sekundy na nawiązanie połączenia w celu ustawienia blokady zabezpieczającej przed błędną obsługa.

1. Ustawienia strefy kontroli temperatury

Po uruchomieniu maszyny naciśnij „Ustaw” i „", aby zamknąć lewe pole, a następnie naciśnij „Ustaw” i „", aby zamknąć prawe pole. Musi być jedno pole działające pomiędzy lewe pole i prawe pole.

1. Instrukcje obsługi klawiszy

Po naciśnięciu wszystkich klawiszy brzęczyk zadzwoni jeden raz, co oznacza, że klawisze zostały naciśnięte. ważny; Jeśli w ciągu 5 sekund nie zostanie wykonana żadna operacja klawisza, wyjdź z ustawień klawisza i powrót do wyświetlania aktualnej temperatury w polu.

Lodówka pokładowa ma funkcję pamięci wyłączania zasilania. Stan roboczy przed wyłączeniem zasilania zostanie automatycznie przywrócone po kolejnym włączeniu zasilania, a tam nie ma potrzeby ponownego ustawiania.

Tabela parametrów modelu:

Model NIE.	Pojemność	Woltaż	Moc	Temperatura Nastawny	Wtyczka Typ
J38	38L	AC100~240 V (50/60 Hz)Prąd stały 12V/24V	Chłodzenie: 60 W	50~-4°F	jeleń wtyczka Wtyczka DC
J38	38L	AC100~240 V (50/60 Hz)Prąd stały 12V/24V	Chłodzenie: 60 W	10~-20°C	Wtyczka UE Wtyczka DC
J53	53L	AC100~240 V (50/60 Hz)Prąd stały 12V/24V	Chłodzenie: 60 W	50~-4°F	jeleń wtyczka Wtyczka DC
J53	53L	AC100~240 V (50/60 Hz)Prąd stały 12V/24V	Chłodzenie: 60 W	10~-20°C	Wtyczka UE Wtyczka DC

Zamontuj koła i uchwyty

Aby zagwarantować bezpieczeństwo produktów podczas transportu, drążek naciągowy i rolka są pakowane oddzielnie. Sposób montażu przedstawiono na poniższym rysunku:

Akcesoria:

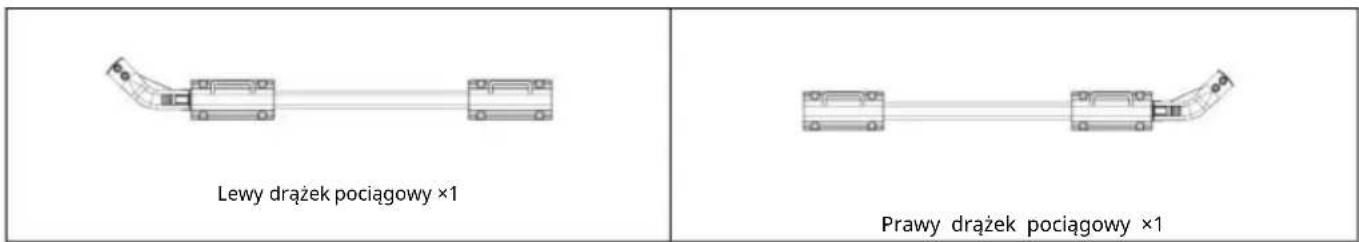

Lewy drążek pociągowy ×1 Prawy drążek pociągowy ×1

uchwyt ×1	Koła ×2
	Śruba M4*12 ×16Śrubokręt ×1
Śruba ST4*12 ×4

1. Zainstaluj uchwyt

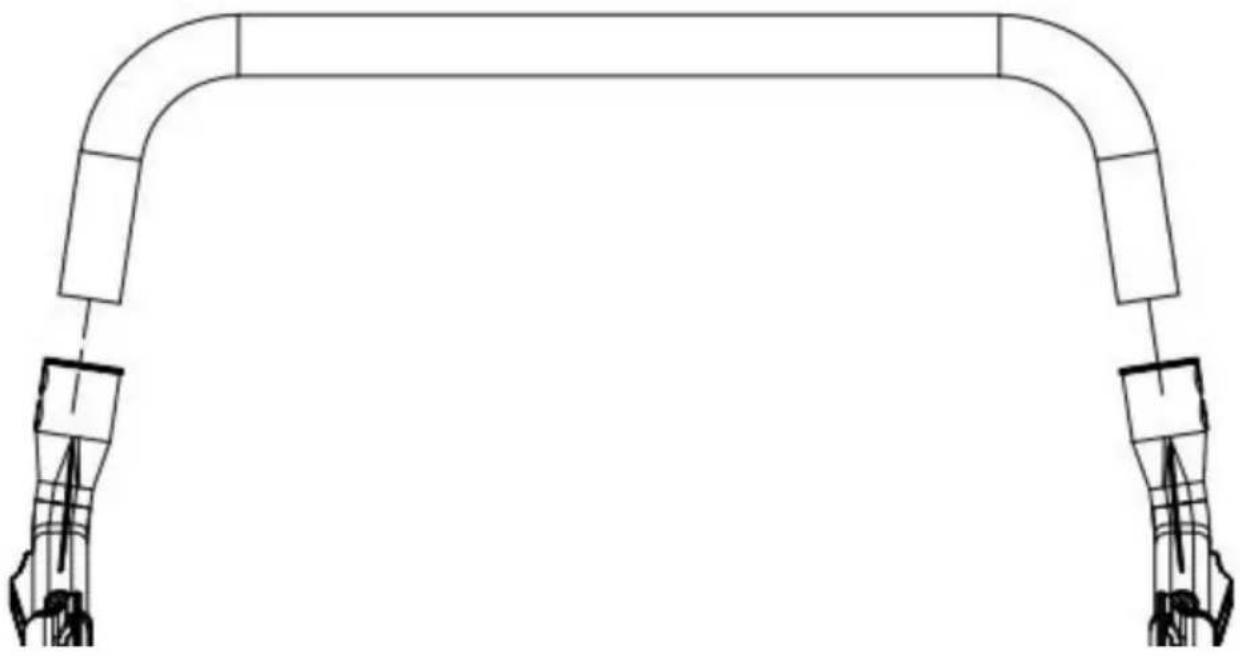

Włóż uchwyt do lewego i prawego pręta, wyrównaj otwory na śruby, a następnie zamocuj je śrubami.

Włóż uchwyt do lewego pręta i prawego pręta

Wyrównaj otwory na śruby w uchwycie i prętach

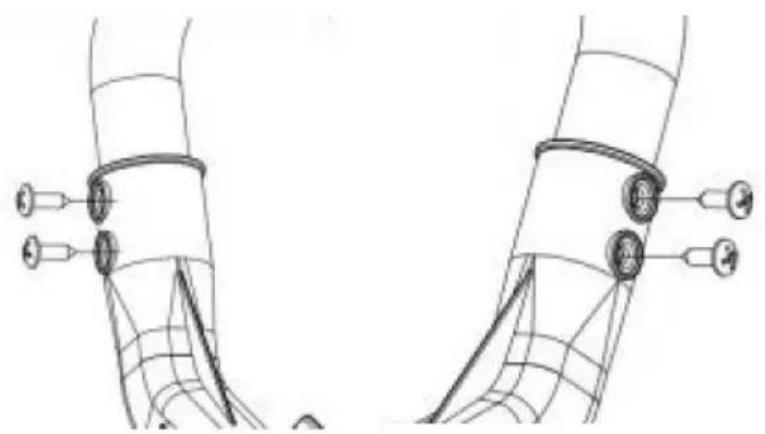

Przymocuj uchwyt i pręty za pomocą śrub (ST4*12)

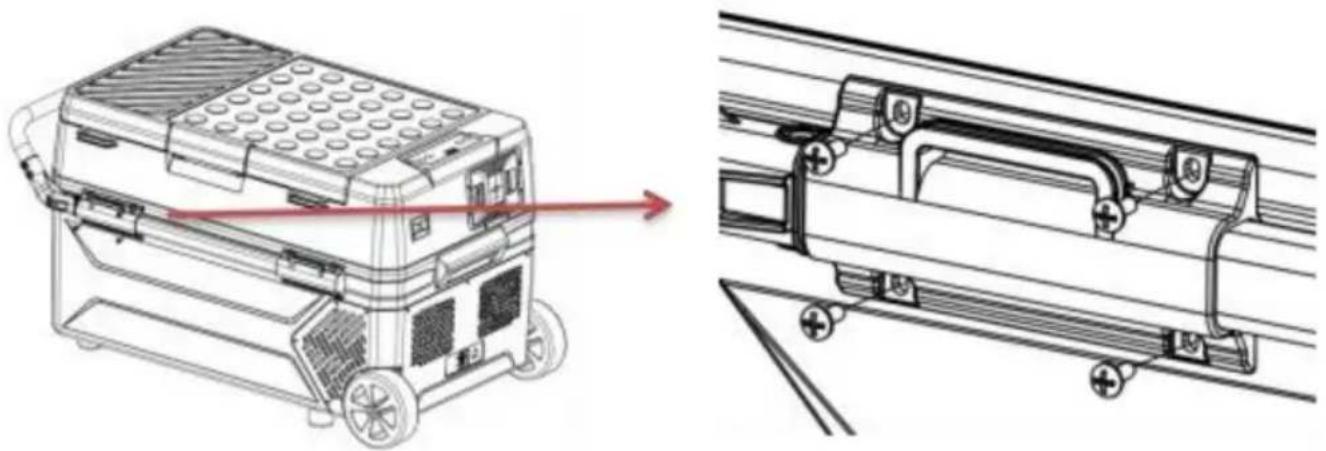

1. Połącz wsporniki z korpusem lodówki

Dopasuj otwory w uchwytach do otworów z przodu i z tyłu nadwozia, a następnie przymocuj uchwyty do nadwozia za pomocą śrub (M4*12).

3. Zamontuj koła

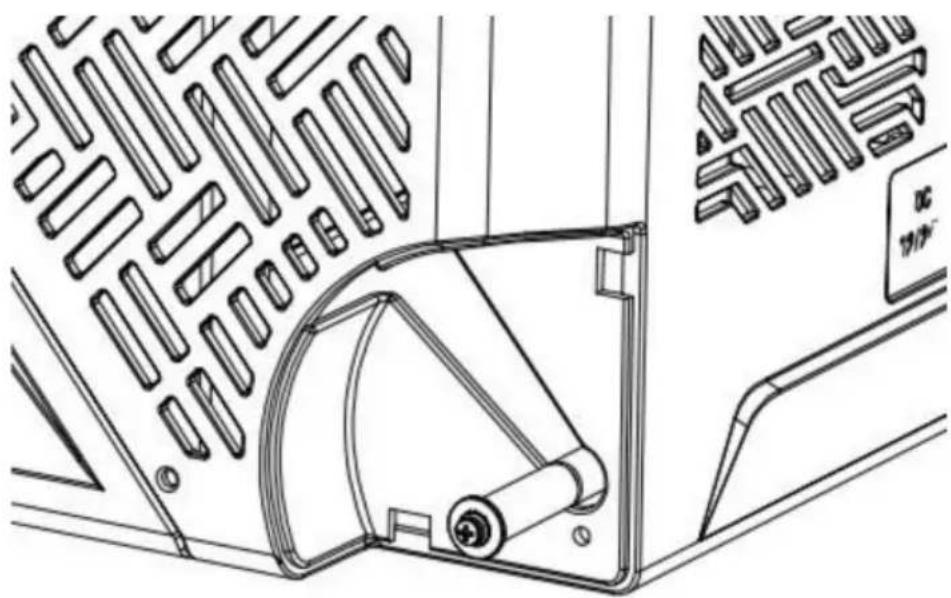

Użyj śrubokręta, aby odkręcić śruby i podkładki po obu stronach rolki. wał.

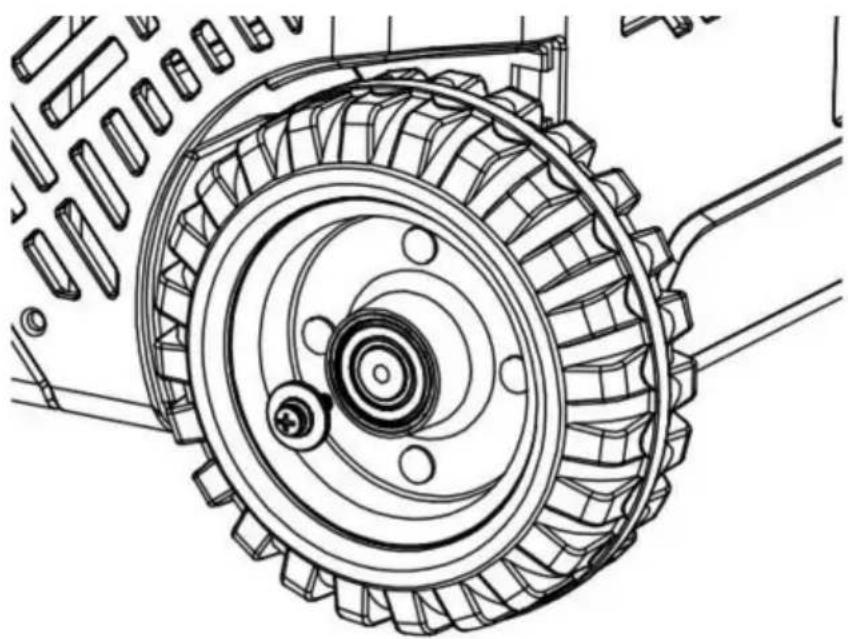

Włóż rolkę do wałka rolki, a następnie dokręć wyjęte śruby i uszczelki w oryginalnej kolejności.

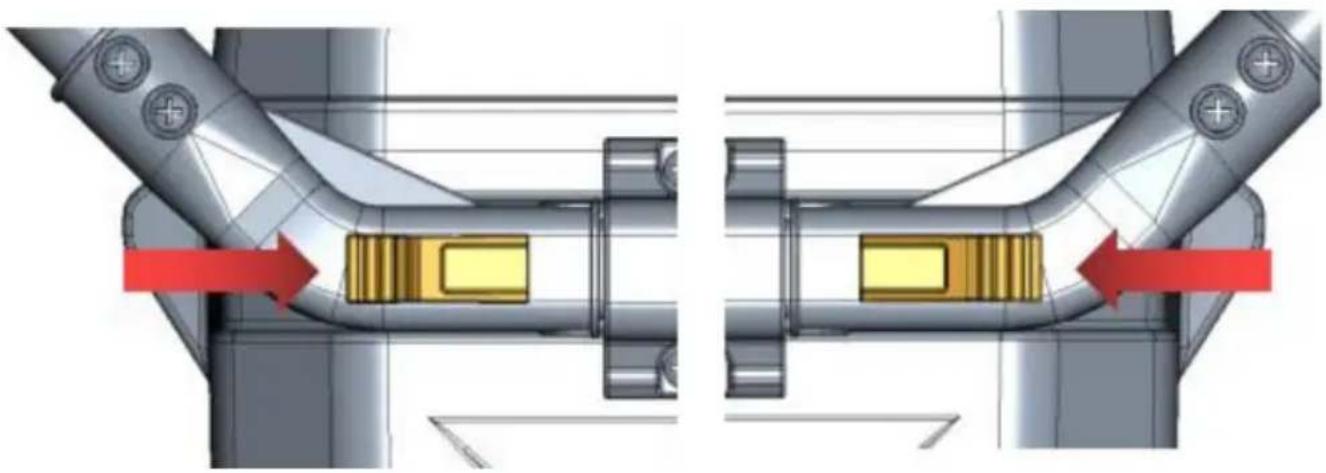

Instrukcja użytkowania drążka pociągowego

Drążka pociągowego nie można wyciągnąć, gdy jest zablokowany. Aby odblokować drążek pociągowy, należy nacisnąć przycisk odblokowania, a następnie wyciągnąć drążek pociągowy, jak pokazano na rysunku:

Prosta analiza błędów

Porada: Jeśli nie uda się rozwiązać nietypowych sytuacji poprzez prostą analizę usterek, prosimy o kontakt z profesjonalną obsługą klienta w celu uzyskania pomocy.

I. Lodówka samochodowa nie działa

1. Sprawdź, czy zasilanie jest prawidłowo podłączone. (Sprawdź, czy wtyczka nie jest poluzowana lub (bieguny dodatnie i ujemne są odwrócone).

2. Sprawdź, czy wyłącznik zasilania na panelu operacyjnym jest włączony.

3. Sprawdź czy wentylacja chłodząca działa prawidłowo.

4. Sprawdź czy bezpiecznik jest przepalony.

II. Słaba wydajność chłodzenia

1. Sprawdź, czy pokrywa jest prawidłowo zamknięta.

2. Sprawdź, czy uszczelka drzwi nie jest uszkodzona lub odkształcona.

3. Sprawdź, czy wokół lodówek nie ma słabej wentylacji.

4. Sprawdź czy temperatura jest ustawiona prawidłowo.

Definicja kodów błędów na wyświetlaczu

Kod błędu	Typ błędu
E1	Niskie napięcie wejściowe
E2	Awaria wentylatora
E3	Nieudany rozruch sprężarki
E4	Niska prędkość obrotowa sprężarki
E5	Temperatura modułu sterującego jest zbyt wysoka
E6	Otwarty lub zwarty obwód NTC

III. Hałas nienormalny

1. Lodówka samochodowa nie jest umieszczona równo.
2. Dotknij ściany lub innego obiektu.
3. Wewnątrz znajdują się luźne lub odpadające części.

IV. Kondensacja na powierzchni lodówki

Gdy wilgotność powietrza w otoczeniu przekroczy 75%, na powierzchniach będzie występować lekka kondensacja. powierzchnia pudełka, co jest normalne.

Niepowodzenia i rozwiązania

E1: Niskie napięcie wejściowe

Błąd 1: Podłącz przewód zasilający lodówkę do gniazda zapalniczki samochodowej przed uruchomieniem samochodu. uruchamia się. Rozwiązanie 1: Po uruchomieniu samochodu odczekaj chwilę, zanim go podłączysz.

Błąd 2: Napięcie wejściowe adaptera jest zbyt niskie.

Rozwiązanie 2: Dostosuj poziom ochrony akumulatora do średniego lub niskiego napięcia. Jeśli nie działa, wymień adapter na nowy.

W przypadku stwierdzenia usterki wentylatora należy go wymienić na nowy.

E3: Błąd napięcia wejściowego spowodowany częstym uruchamianiem się sprężarki. Jeśli lodówka jest używana w samochodzie i pojawia się E3, wyłącz ją na 5 minut. minut i uruchom ponownie.

Jeśli to nie zadziała, można to zidentyfikować jako usterkę El, rozwiąż ją zgodnie z rozwiązanie El.

Gdy lodówka łączy się z adapterem i pojawia się E3

Ustaw poziom ochrony baterii na średni lub niski. Jeśli to nie pomoże, wymień adapter na nowy.

E4: Niska prędkość obrotowa sprężarki

Proszę dostosować napięcie wejściowe i ponownie włączyć urządzenie.

E5: Przegrzanie układu sterującego

Wyłącz urządzenie na 5 minut i sprawdź, czy przyczyną przegrzania nie jest uszkodzona część. wentylacja wokół

kompresor.Użyj Sugestie

1. Jeśli wyposażony jest w baterię zapasową, możesz utrzymać dowolną ustawioną temperaturę w żadnych okolicznościach, bez obaw.
2. Podczas układania lodów ustaw najniższą temperaturę; jest to konieczne być włączonym przez długi czas.
3. Zapobiegaj problemom zdrowotnym związanym z piciem wody butelkowanej, spowodowanym przez wysokie temperatura.
4. Mrożona żywność, rzadkie owoce morza i lodówki samochodowe umożliwiają przechowywanie świeżych produktów mrożonych jedzenie towarzyszy podróży.
5. Produkty opieki zdrowotnej, insulina i importowane leki muszą być przechowywane w lodówce, precyzyjna kontrola temperatury w lodówkach pokładowych będzie towarzyszyć zdrowiu droga.
6. Liście herbaty pozostają świeże w lodówce samochodowej i można je przechowywać napij się świeżej i pysznej herbaty w dowolnym momencie podczas wycieczki samochodem.
7. Najlepsza temperatura przechowywania czerwonego wina wynosi 10 °C - 18 °C (50 - 64,4 °F).

precyzyjna kontrola temperatury w lodówce samochodowej może skutecznie zapewnić temperatura przechowywania czerwonego wina.

1. Czas przechowywania owoców wysokiej jakości w samochodzie w wysokiej temperaturze latem nie przekroczy 2 godzin. Nawet jeśli klimatyzator jest włączony, czas przechowywania wynosi również krótsze. Używanie lodówki samochodowej może skutecznie konserwować owoce wysokiej jakości.
2. Powłoka wysokiej jakości okularów przeciwsłonecznych odpadnie pod wpływem wysokiej temperatury. lato. Lodówka samochodowa jest idealnym miejscem do umieszczenia.
3. Wysokiej jakości kosmetyki łatwo ulegają zniszczeniu w wysokiej temperaturze. samochód. Zabierz kosmetyki ze sobą do samochodu, a lodówka samochodowa będzie Twoim lepszym rozwiązaniem wybór.

Środki ostrożności

(1) Upewnij się, że napięcie zasilania podłączone do lodówki pokładowej jest prawidłowe. kiedykolwiek
(Parametry są oznaczone zatwierdzonymi parametrami napięcia lodówka pokładowa).
(2) Nie wlewaj płynów bezpośrednio do lodówki samochodowej.
(3) W celu uniknięcia niebezpieczeństwa zabrania się dokonywania jakichkolwiek modyfikacji lodówki bez zezwolenia.
(4) Urządzenie to nie jest przeznaczone do użytku przez osoby (w tym dzieci) z: ograniczone zdolności fizyczne, sensoryczne lub umysłowe lub brak doświadczenia i wiedzy, chyba że zapewniono im nadzór lub poinstruowano ich w tym zakresie użytkowanie urządzenia przez osobę odpowiedzialną za jego bezpieczeństwo.
(5) Dzieci należy nadzorować, aby nie bawiły się urządzeniem.
(6) Z urządzenia mogą korzystać dzieci w wieku od 8 lat i starsze. osoby o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej lub o braku doświadczenie i wiedzę, jeżeli sprawowano nad nimi nadzór lub udzielano im instrukcji dotyczące bezpiecznego korzystania z urządzenia i rozumienia zagrożeń zaangażowany. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i użytkowanie Dzieci nie mogą wykonywać żadnych prac konserwacyjnych bez nadzoru.

(7) Aby uniknąć zagrożenia wynikającego z niestabilności urządzenia, należy je zamocować pod instrukcje.
(8) Nie przechowuj substancji wybuchowych, takich jak puszki aerozolowe z łatwopalną substancją. materiał pędny w tym urządzeniu.

OSTRZEŻENIE: To urządzenie zawiera łatwopalny środek spieniający cyklopentan:

1) Podczas transportu i użytkowania należy unikać kontaktu z ogniem.
2) Jeśli maszyna ulegnie awarii, należy zwrócić się o pomoc do specjalisty.
3) Wyrzucane odpady należy przekazać do lokalnego punktu utylizacji odpadów.

OSTRZEŻENIE: Podczas użytkowania, serwisowania i utylizacji urządzenia należy:

zwróć uwagę na symbol podobny do tego po lewej stronie, który znajduje się z tyłu urządzenia (panel tylny lub kompresor) i w kolorze żółtym lub pomarańczowym. Istnieje ryzyko symbol ostrzegawczy przed ogniem. W rurach chłodniczych znajdują się materiały łatwopalne i sprężarki. Proszę trzymać się z dala od źródeł ognia podczas użytkowania, serwisowania i utylizacji.

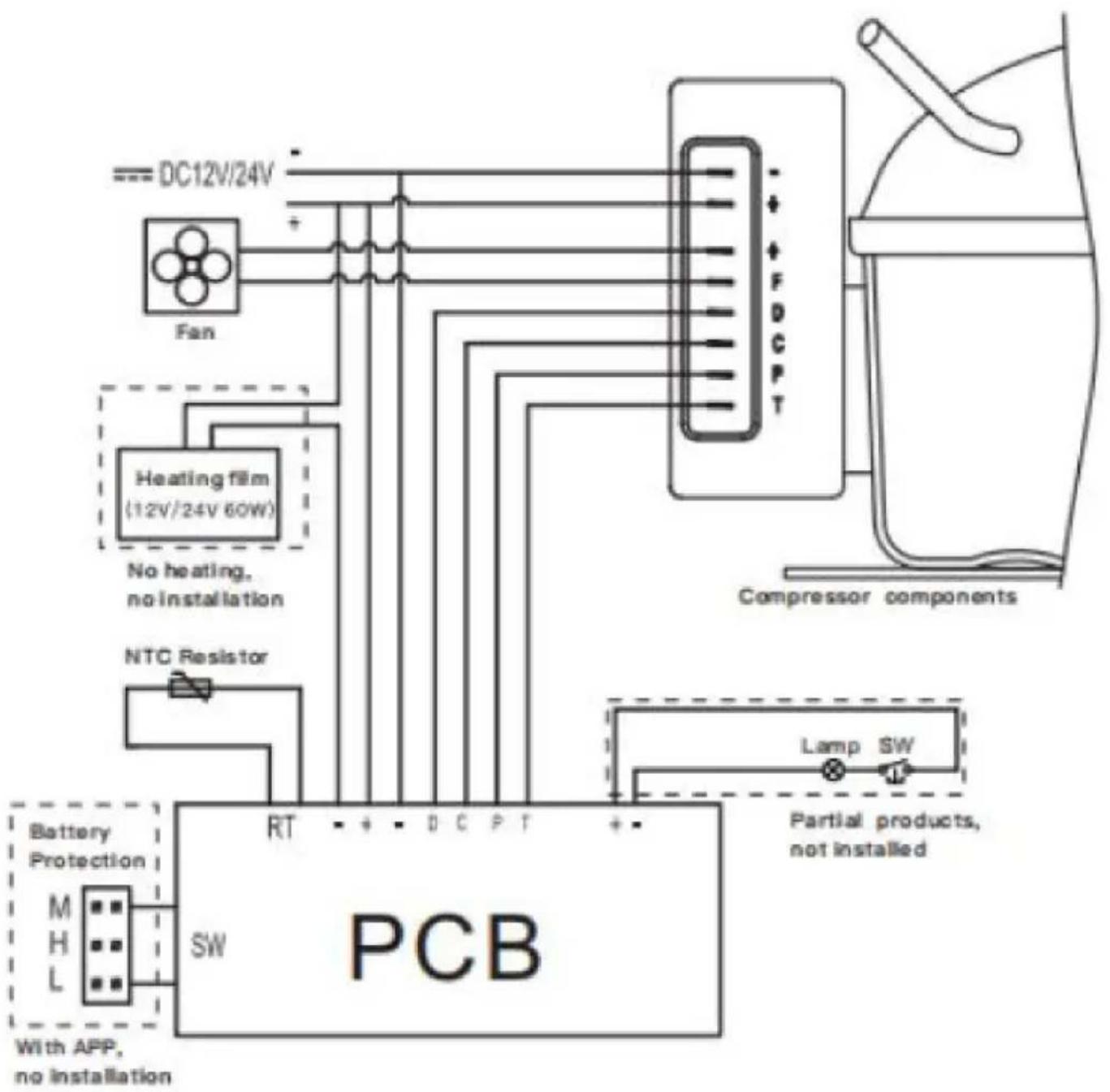

Schemat elektryczny

Wsparcie techniczne i certyfikat gwarancji

elektronicznej https://www.vevor.com/support
