MANUALE UTENTE J38 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

FRIGORIFERO PER AUTO

MANUALE D'USO

MODELLO: J38 J53

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

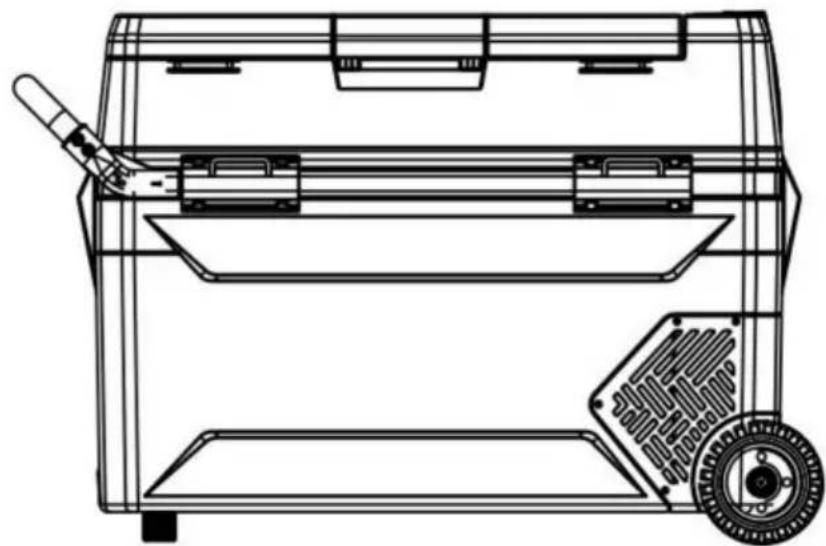

Frigorifero per auto

J38 J53

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software su nostro prodotto.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede una raccolta differenziata dei rifiuti Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltito con i normali rifiuti domestici, ma deve essere portato un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Attenzioni

Prima di utilizzare il frigorifero, leggere attentamente il presente manuale e conservarlo correttamente.

1. Prima di utilizzare il frigorifero, pulirlo internamente ed esternamente con un panno umido.
2. Non riempire il frigorifero con liquidi corrosivi. Non versare direttamente i liquidi nel il frigorifero.

3. Quando il frigorifero non viene utilizzato per un lungo periodo, scollegare l'alimentazione fornire e mantenerlo asciutto.

4. Pulire regolarmente la camera interna per prevenire odori e batteri e garantire sicurezza alimentare.

5. Il presente manuale si applica ai frigoriferi J38 e J53 (americani ed europei) mercati).

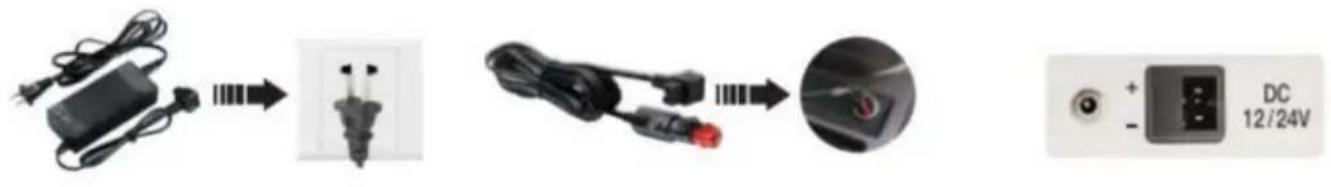

Collegare l'alimentazione

1. Trova il cavo di alimentazione CC nel kit. Collega la spina CC alla presa di corrente del frigorifero per auto.
2. Posizionare bene i frigoriferi in auto (di riserva, sui sedili...).
3. Disporre i cavi di alimentazione in base allo spazio interno dell'auto. Quindi, inserire l'accendisigari la spina dell'accendisigari (un lato del cavo di alimentazione) nel foro dell'accendisigari dell'auto.
4. Premere "ON/OFF" per 3 secondi per accendere il frigorifero dell'auto.

Adattatore

Collegare l'accendisigari dell'auto

Collegare il frigorifero dell'auto

Il prodotto può essere collegato a più di un alimentatore.

Il frigorifero di bordo è collegato direttamente all'alimentazione DC12V/24V DC

fornitura.

Il frigorifero per auto dotato di un adattatore CA da 100 a 240 V può essere utilizzato a

casa con una tensione di CA 100-240 V.

Istruzioni

Riferimento tensione di protezione batteria auto:

Il modulo di controllo elettronico ECO integrato può monitorare automaticamente il veicolo

tensione della batteria. Prima che il consumo di energia influisca sull'accensione standard del

veicolo, il frigorifero di bordo disconnetterà automaticamente l'alimentazione elettrica al

assicurarsi che la carica della batteria del veicolo non sia troppo bassa da compromettere lo standard

accensione del veicolo.

Tensione della batteria	Valore di protezione della tensione predefinito in fabbrica H
	Livello H (alto) Livello	M (medio)	Livello L (basso)
DC12V	DC11.3V SPENTO	DC10.1V SPENTO	DC9.6V SPENTO
	DC12.5V ACCESO	DC11.4V ACCESO	CC 10,9 V ACCESO
DC24V	DC24.6V SPENTO	DC22.3V SPENTO	DC21.3V SPENTO
	DC26.0V ACCESO	DC23.7V ACCESO	CC 22,7 V ACCESO

Nota: quando l'alimentazione è collegata e il frigorifero è acceso, lo scollegamento o l'avvio si riferisce allo scollegamento o all'avvio del compressore.

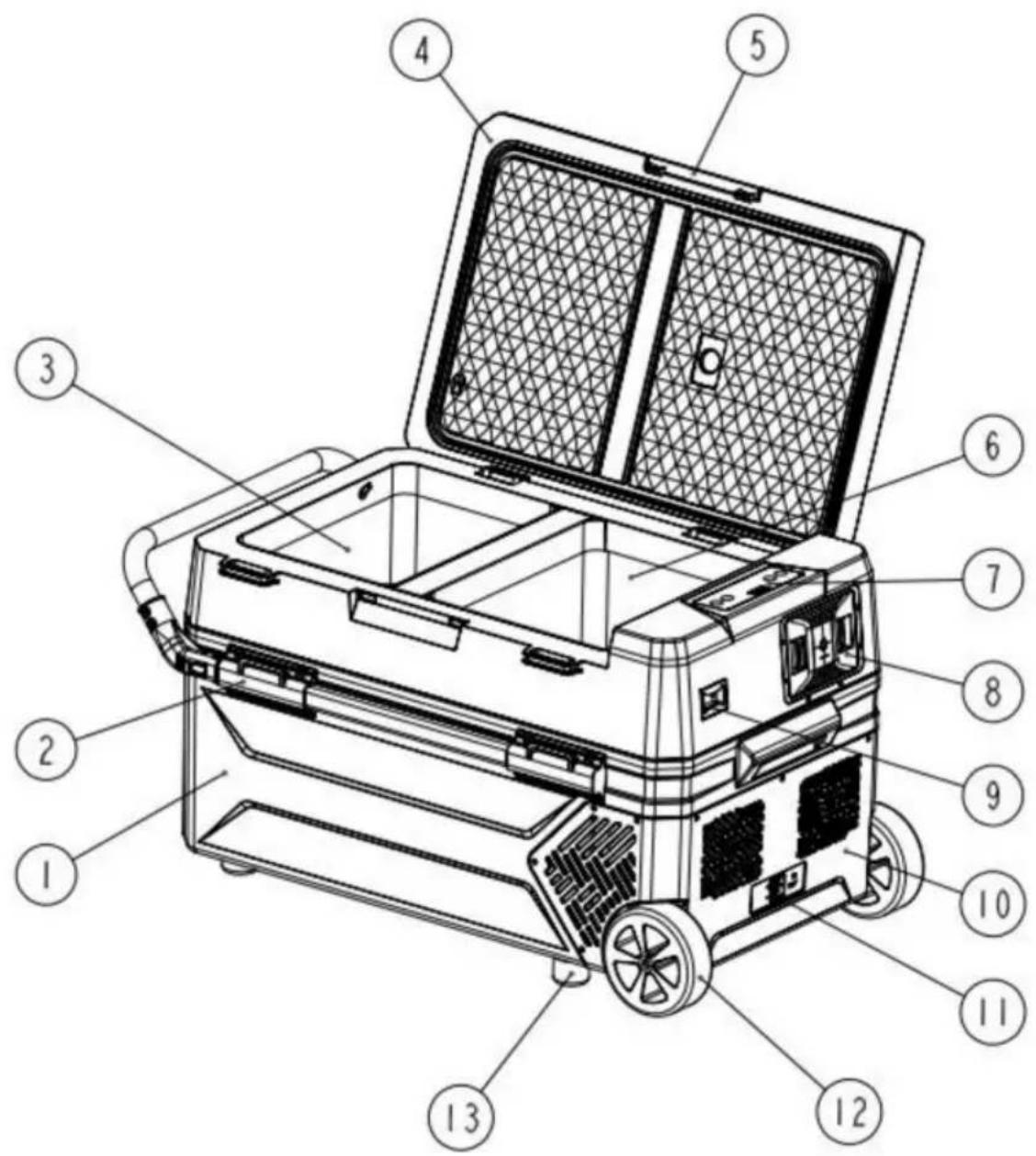

Diagramma dei componenti

1. Mobiletto

2. Tirante (opzionale)

3. Vano sinistro 5. Fibbia della porta

4. coperchio

5. Pannello di controllo

6. Scompartimento destro

7. Apribottiglie

8. Scatola di immagazzinaggio (batteria opzionale)

9. Connettore di alimentazione

10. Copertura del compressore

11. Ruote (opzionale)

12. Piedini inferiori (opzionali)

Metodo di funzionamento

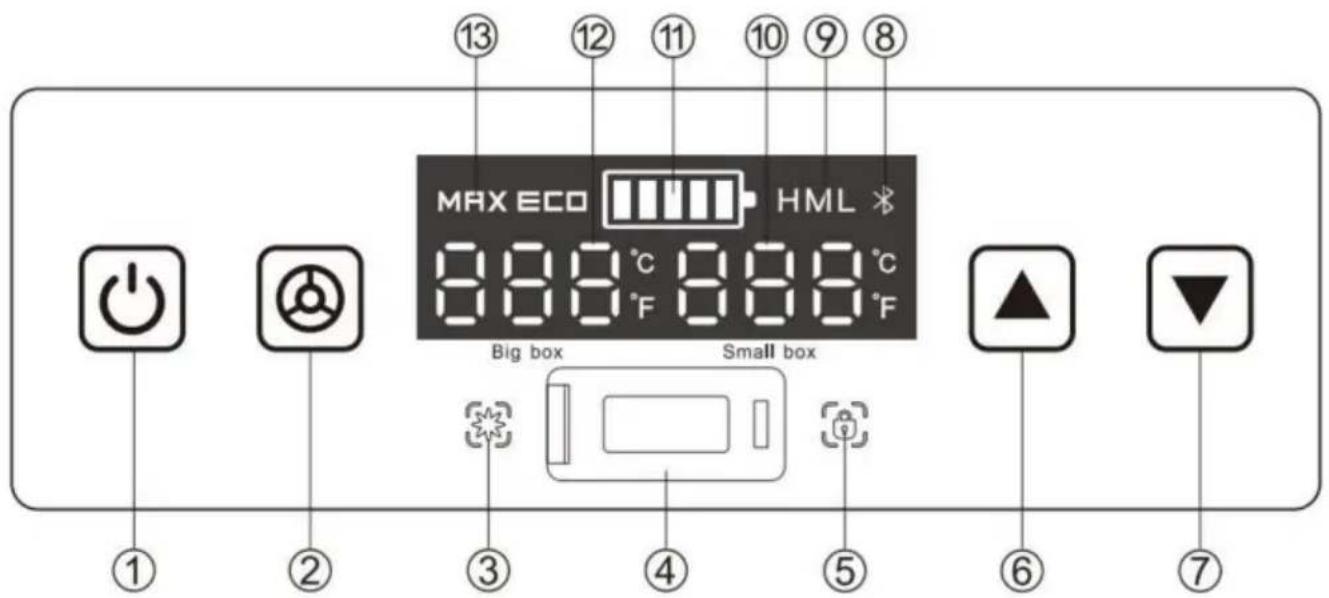

ÿDescrizione del pannello dei tasti e del contenuto del display

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ MAX ECO HML 8.8.8 °C 8.8.8 °C F F F Big box Small box

ÿPulsante ON/OFFÿPulsante di impostazioneÿIndicatore di raffreddamentoÿPorta di ricarica USBÿ Indicatore di bloccoÿPulsante temperatura SUÿPulsante temperatura GIÙ

ÿ Simbolo del dente blu (opzionale)ÿ Livello di protezione della batteria dell'autoÿ Temperatura indicatore del vano destroÿIndicatore del livello di carica della batteria

ÿIndicatore di temperatura del vano sinistro ÿModalità di funzionamento

ÿIntroduzione alla funzione

Dopo l'accensione, lo schermo del display digitale sarà completamente illuminato per 1 secondo e visualizzato normalmente. L'impostazione predefinita è l'ultima funzione di memoria. Lo schermo di visualizzazione la cifra della temperatura rimarrà accesa in modo permanente al centro in modalità standby.

1. Aprire e chiudere

Dopo l'accensione, il frigorifero sarà in modalità standby.

Ora, premere il pulsante ON/OFF per aprire il frigorifero. Dopo che il frigorifero è aperto, il display mostrerà la temperatura attuale del locale di stoccaggio. Sarà inizia a correre.

Attenzione: la temperatura visualizzata è solo la temperatura attorno al sensore. La temperatura nei diversi punti del magazzino è diversa.

Pertanto, è normale che la temperatura visualizzata sia diversa da quella

temperatura misurata.

Quando il frigorifero è in funzione, premere il pulsante ON/OFF per 3 secondi e il

il frigorifero tornerà in standby.

1. Impostazione della temperatura

1) Dopo l'avvio, premere brevemente il tasto "ÿ" o "ÿ" per entrare nel menu

stato di impostazione della temperatura e il numero di temperatura della casella corrispondente verrà

flash. Ogni pressione cambierà di 1 y, e il massimo può essere impostato a 10 y, e

il minimo può essere impostato a - 20 y;

2) Dopo l'avvio, tenere premuto il tasto "ÿ" o "ÿ" e la temperatura

l'impostazione verrà regolata linearmente a 2 y al secondo;

3) Nello stato di impostazione della temperatura, dopo che non viene rilevata alcuna azione essenziale, il set

la temperatura lampeggia per 3 secondi, esce e salva la temperatura impostata corrente, e il display visualizza

la temperatura effettiva nella casella;

4) Il valore predefinito per l'avvio iniziale è 0 y/32 y.

5) Premere " per cambiare l'impostazione della temperatura della scatola sinistra/destra nella

stato di impostazione della temperatura.

1. Interruttore di temperatura Celsius/Fahrenheit

Premere contemporaneamente i tasti "ÿ" e "ÿ" per modificare la luminosità e

Gradi Celsius quando la macchina è accesa.

1. Commutazione della modalità di funzionamento

Nello stato di accensione, premere brevemente per immettere il raffreddamento (MAX)/energia

modalità di impostazione della modalità di risparmio energetico (ECO), quindi premere brevemente

per cambiare il

modalità raffreddamento (MAX)/risparmio energetico (ECO); ECO viene visualizzato sul display in ECO

modalità e MAX viene visualizzato sul display in modalità MAX; La modalità selezionata è ancora

lampeggia per 2 secondi e lo stato dell'impostazione corrente viene salvato per impostazione predefinita.

Modalità di funzionamento MAX: il frigorifero lavorerà intensamente per ridurre rapidamente la temperatura.

Modello ECO in esecuzione: il frigorifero funzionerà più a lungo per ridurre la temperatura e risparmiare

energia.

1. Impostazioni di protezione della batteria

La protezione della batteria è divisa in tre livelli: L (livello basso), M (livello medio) e H (alto livello)

Premere e tenere premuto il tasto

" tasto per accedere all'impostazione della tensione di protezione della batteria

stato e l'icona dell'ingranaggio corrente lampeggerà. Premere e tenere premuto il tasto "

" di nuovo la chiave,

e il display del ciclo H/M/L lampeggerà. Se non viene premuto alcun tasto per 3 secondi, uscire dal impostazione e l'icona dell'ingranaggio corrispondente rimarrà accesa.

1. Impostazione del blocco tasti

Dopo aver avviato la macchina, se non viene effettuata alcuna impostazione di funzionamento per più di 1 minuto, l'host entrerà automaticamente nello stato di blocco anti-operazione errata e

indicatore di bloccaggio "

" rimarrà acceso per molto tempo. Tieni premuto "

" per

3 secondi per contattare lo stato di blocco anti-errore per l'impostazione.

1. Impostazione del controllo della zona di temperatura

Dopo aver avviato la macchina, premere "Set" e "ÿ" per chiudere la casella di sinistra e premere "Set" e "ÿ" per chiudere la casella giusta. Deve esserci una casella funzionante tra la casella di sinistra e casella di destra.

1. Istruzioni per l'uso dei tasti

Quando tutti i tasti vengono premuti, il cicalino suona una volta, indicando che i tasti sono valido; Se non viene eseguita alcuna operazione con i tasti entro 5 secondi, uscire dall'impostazione dei tasti e tornare allo stato di visualizzazione della temperatura effettiva nella casella.

Il frigorifero di bordo ha una funzione di memoria di spegnimento. Lo stato di funzionamento prima dello spegnimento verrà ripristinato automaticamente dopo la successiva accensione, e li non è necessario impostarlo nuovamente.

Tabella dei parametri del modello:

Modello NO.	Capacità	Voltaggio	Energia	Temperatura Regolabile	Tappo Tipo
J38	38L	AC100~240V (50/60 (Hz)CC 12V/24V	Raffreddamento:60 W	50~-4	cervotappoSpina CC
J38	38L	AC100~240V (50/60 (Hz)CC 12V/24V	Raffreddamento:60 W	10~-20	Spina UESpina CC
J53	53L	AC100~240V (50/60 (Hz)CC 12V/24V	Raffreddamento:60 W	50~-4	cervotappoSpina CC
J53	53L	AC100~240V (50/60 (Hz)CC 12V/24V	Raffreddamento:60 W	10~-20	Spina UESpina CC

ÿInstallare ruote e maniglie

Per garantire la sicurezza dei prodotti durante il trasporto, la barra di trazione e il rullo sono imballati separatamente e il metodo di installazione è illustrato nella figura seguente:

Accessori:

Tirante sinistro ×1	Tirante destro ×1Ruote ×2maniglia ×1
Cacciavite ×1	Vite M4*12 ×16
Vite ST4*12 ×4

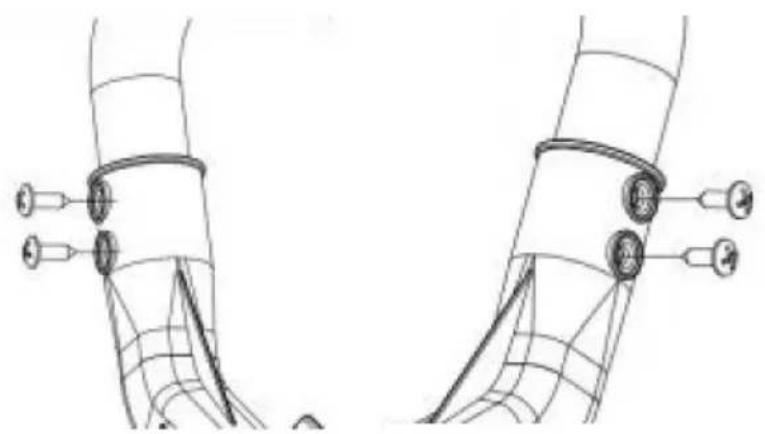

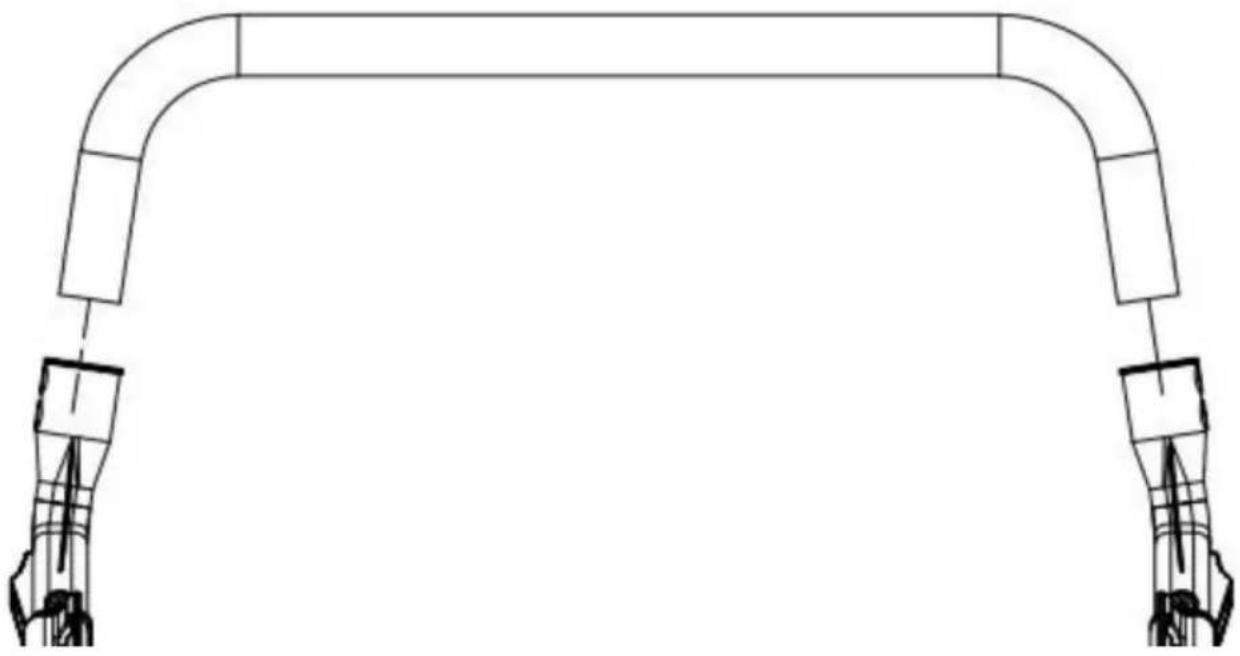

1. Installare la maniglia

Inserire la maniglia nell'asta sinistra e destra, allineare i fori delle viti e quindi fissare con delle viti.

ÿInserire la maniglia sull'asta sinistra e sull'asta destra

ÿ Allineare i fori delle viti nella maniglia e nelle aste

ÿ Fissare la maniglia e le aste con viti (ST4*12)

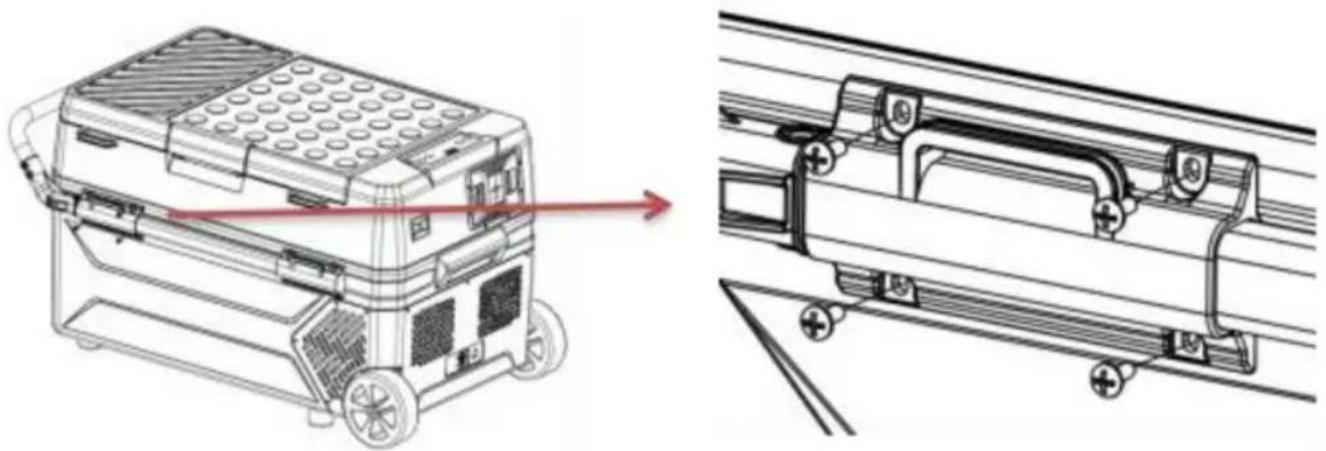

1. Collegare le staffe al corpo del frigorifero


Far corrispondere i fori delle staffe con i fori nella parte anteriore e posteriore del corpo, quindi fissare le staffe al corpo mediante viti (M4*I2).

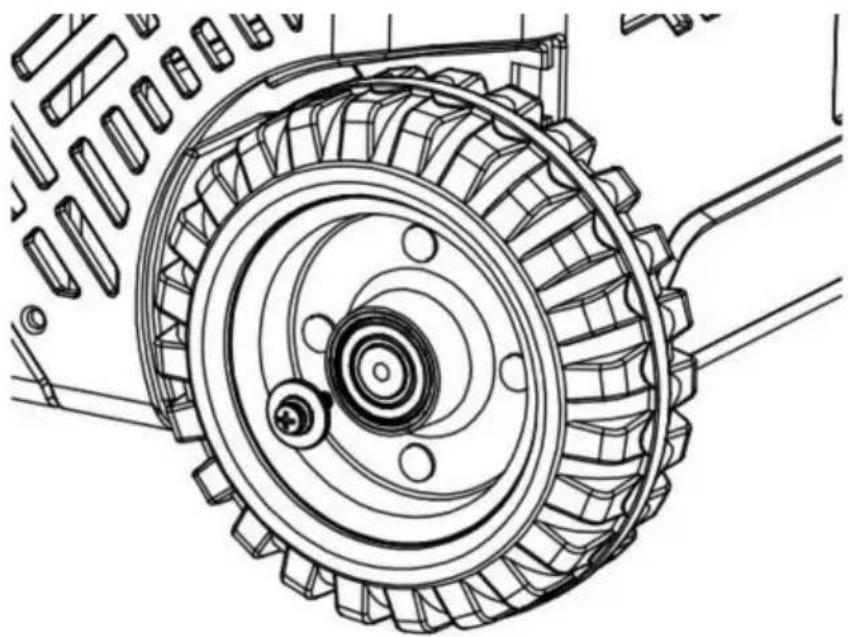

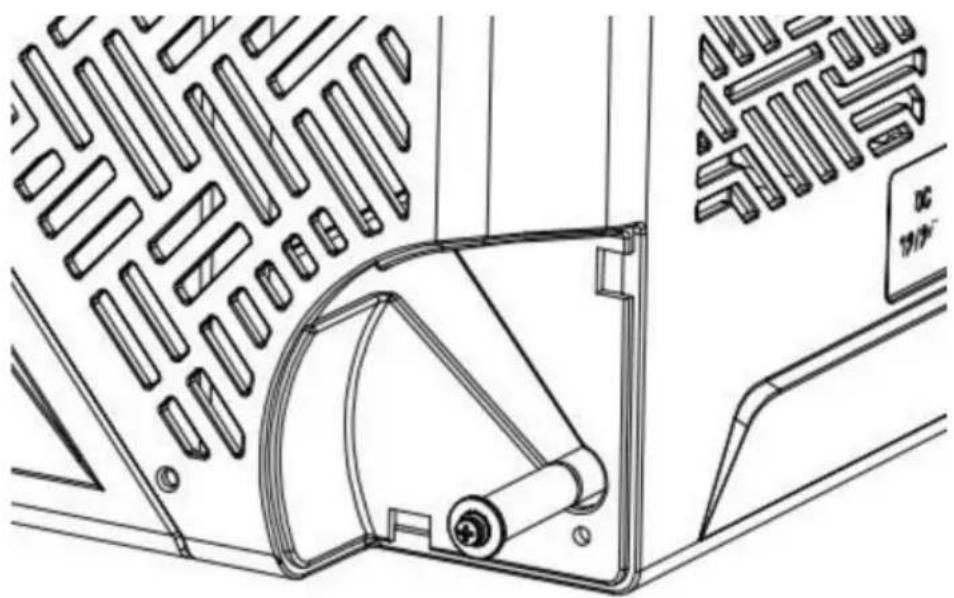

3. Installare le ruote

ÿUtilizzare un cacciavite per rimuovere le viti e le zeppe su entrambi i lati del rullo lancia.

ÿInserire il rullo nell'albero del rullo, quindi serrare le viti e le guarnizioni rimosse nella sequenza originale.

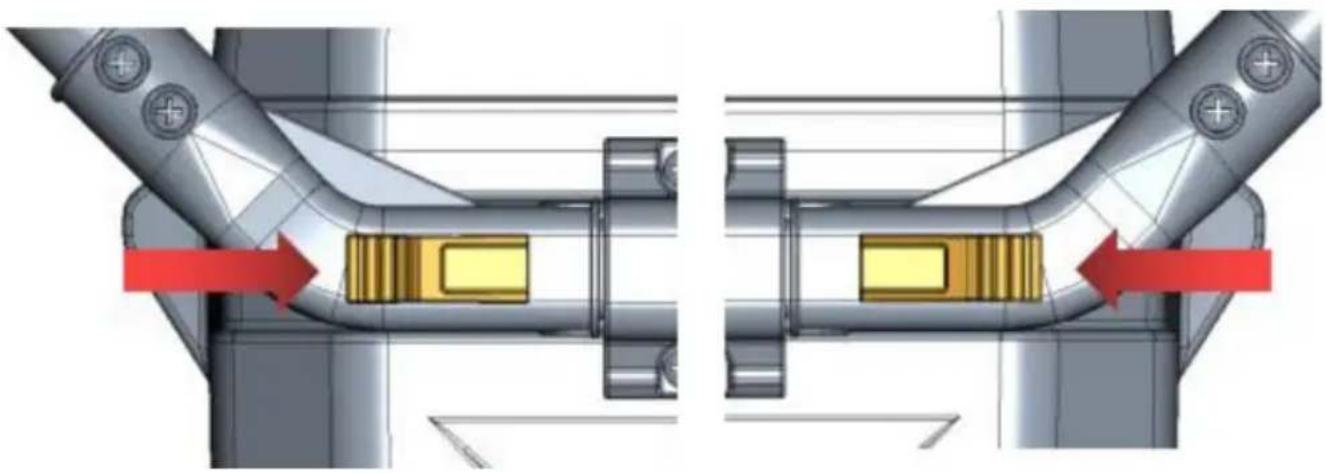

ÿlstruzioni per l'uso della barra di

trazione La barra di trazione non può essere estratta quando è bloccata. È necessario azionare il pulsante di sblocco per sbloccare la barra di trazione, quindi estrarre la barra di trazione, come mostrato nella figura:

Analisi semplice dei guasti

Consiglio: se una semplice analisi dei guasti non consente di risolvere situazioni anomale, contattare il servizio clienti professionale per ricevere assistenza.

I. Il frigorifero dell'auto non funziona

1. Controllare se l'alimentazione è collegata correttamente. (controllare se la spina è allentata o
   (i poli positivo e negativo sono invertiti).
2. Controllare che l'interruttore di alimentazione sul pannello operativo sia acceso.
3. Controllare che la ventilazione di raffreddamento sia normale.
4. Controllare se il fusibile è bruciato.

II. Scarsa prestazione di raffreddamento

1. Controllare che il coperchio sia chiuso correttamente.
2. Controllare se la guarnizione della porta è danneggiata o deformata.
3. Controllare che non ci sia scarsa ventilazione attorno ai frigoriferi.
4. Controllare che la temperatura sia impostata correttamente.

ÿDefinizione dei codici di errore sul display

Codice di errore	Tipo di errore
E1	Bassa tensione di ingresso
E2	Guasto della ventola
E3	Avvio del compressore non riuscito
E4	Bassa velocità di rotazione del compressore
E5	Temperatura del modulo controller troppo alta
E6	Circuito aperto o cortocircuito dell'NTC

III. Rumore anomalo

1. Il frigorifero dell'auto non è posizionato in modo fluido.
2. Toccare un muro o un altro oggetto.
   3.Ci sono parti allentate o che cadono all'interno.

IV. Condensa sulla superficie del frigorifero

Quando l'umidità dell'aria ambiente supera il 75%, si verificherà una leggera condensa la superficie della scatola, che è normale.

Fallimenti e soluzioni

ÿE1: Bassa tensione di ingresso

Errore 1: Inserire il cavo di alimentazione del frigorifero nell'accendisigari prima dell'auto si avvia. Soluzione 1: attendere un po' per collegare l'auto dopo l'avvio.

Errore 2: la tensione di ingresso dell'adattatore è troppo bassa.

Soluzione 2: Regolare il livello di protezione della batteria su media tensione o bassa tensione. Se non funziona, sostituisci l'adattatore con uno nuovo.

ÿE2: Guasto ventola

Sostituire la ventola con una nuova quando si riscontra un malfunzionamento.

ÿE3: Guasto della tensione di ingresso dovuto all'avvio frequente del compressore

Quando il frigorifero viene utilizzato in auto e compare E3, spegnerlo per 5 minuti. minuti e riavviarlo.

Se non funziona, è possibile identificare un guasto El, risolverlo secondo la soluzione di El.

Quando il frigorifero si collega all'adattatore e compare E3

ÿ Regolare il livello di protezione della batteria su un livello medio o basso. ÿ Se non funziona, sostituire l'adattatore.

ÿE4: Bassa velocità di rotazione del compressore

Si prega di regolare la tensione di ingresso e di riaccenderlo.

ÿE5: Surriscaldamento del chip del controller

Si prega di spegnere per 5 minuti e verificare se il surriscaldamento è causato dal cattivo ventilazione intorno

compressore. Usa

Suggerimenti

1. Se dotato di una batteria di backup, è possibile mantenere qualsiasi temperatura impostata in ogni circostanza senza preoccupazioni.
2. Quando si posiziona il gelato, regolare la temperatura al minimo; è necessario per rimanere acceso per lungo tempo.
3. Prevenire i problemi di salute causati dall'acqua in bottiglia temperatura.
4. Il cibo congelato, i frutti di mare rari e i frigoriferi montati sui veicoli lasciano che i prodotti freschi congelati il cibo accompagna il viaggio.
5. I prodotti sanitari, l'insulina e i farmaci importati devono essere refrigerati e il controllo preciso della temperatura dei frigoriferi di bordo accompagnerà la salute lungo il modo.
6. Le foglie di tè vengono mantenute fresche in modo efficace nel frigorifero dell'auto e puoi sorseggia un tè fresco e delizioso in qualsiasi momento durante il tour in auto.
7. La temperatura di conservazione migliore per il vino rosso è 10 y - 18 y (50 - 64,4 y).

il controllo preciso della temperatura del frigorifero dell'auto può garantire efficacemente la temperatura di conservazione del vino rosso.

1. Il tempo di conservazione della frutta di alta qualità in macchina ad alta temperatura in estate non supererà le 2 ore. Anche se il condizionatore è acceso, il tempo di conservazione è anche più corto. L'uso di un frigorifero per auto può conservare efficacemente la frutta di alta qualità.
2. Il rivestimento degli occhiali da sole di alta qualità cadrà sotto l'alta temperatura in estate. Il frigorifero dell'auto è un posto ideale da posizionare.
3. I cosmetici di alta qualità si deteriorano facilmente se esposti ad alte temperature. auto. Porta i cosmetici con te in auto e il frigorifero dell'auto sarà la soluzione migliore scelta.

Precauzioni di sicurezza

(1) Assicurarsi che la tensione di alimentazione collegata al frigorifero di bordo sia corretta in qualsiasi momento
(I parametri sono etichettati con i parametri di tensione approvati del frigorifero di bordo).
(2) Non versare liquidi direttamente nel frigorifero dell'auto.
(3) È vietato modificare il frigorifero senza autorizzazione per evitare pericoli.
(4) Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza a meno che non abbiano ricevuto supervisione o istruzioni in merito utilizzo dell'apparecchio da parte di una persona responsabile della propria sicurezza.
(5) I bambini devono essere sorvegliati per evitare che giochino con l'apparecchio.
(6) Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza e conoscenza se hanno ricevuto supervisione o istruzione sull'uso sicuro dell'apparecchio e comprendere i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. Pulizia e uso la manutenzione non deve essere effettuata da bambini senza supervisione.

(7) Per evitare pericoli dovuti all'instabilità dell'apparecchio, questo deve essere fissato sotto le istruzioni.
(8) Non conservare sostanze explosive come bombolette spray con un gas infiammabile propellente in questo apparecchio.

ATTENZIONE: Questo apparecchio contiene l'agente schiumogeno infiammabile ciclopentano:

1) Evitare il contatto con il fuoco durante il trasporto e l'uso.
2) In caso di guasto della macchina, rivolgersi a un professionista per l'assistenza.
3) Al momento dello smaltimento, si prega di inviarlo al centro di smaltimento autorizzato locale.

ATTENZIONE: Durante l'uso, la manutenzione e lo smaltimento dell'apparecchio,

prestare attenzione ad un simbolo simile a quello sul lato sinistro, che si trova sul retro del apparecchio (pannello posteriore o compressore) e con colore giallo o arancione. È un rischio di simbolo di pericolo incendio. Ci sono materiali infiammabili nei tubi del refrigerante e compressori. Si prega di tenersi lontani da fonti di incendio durante l'uso, la manutenzione e lo smaltimento.

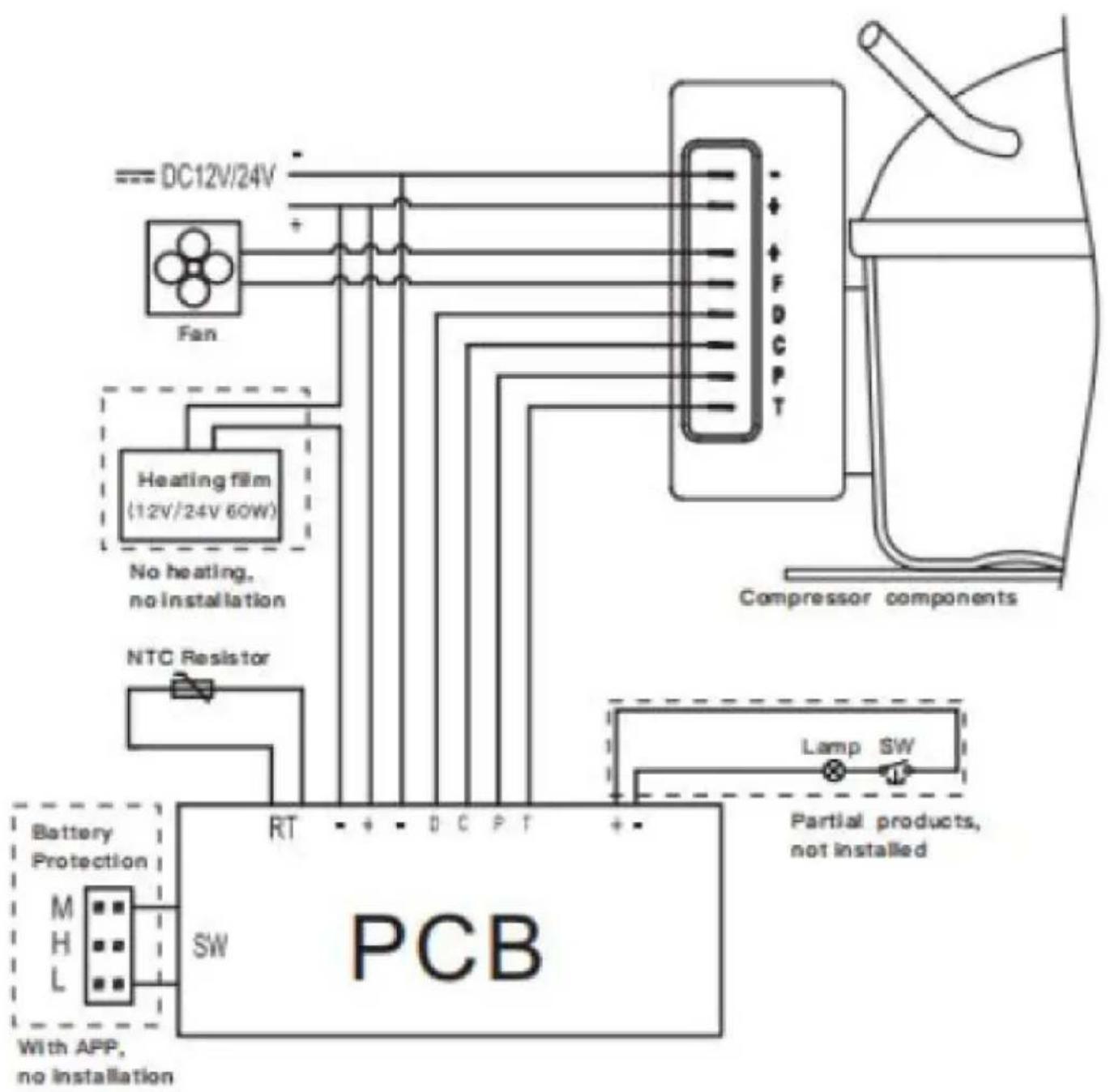

Schema elettrico

Supporto tecnico e certificato di garanzia elettronica https://www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
