BRUKSANVISNING J38 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

BIL KYLSKÅP

ANVÄNDARMANUAL

MODELL: J38 J53

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

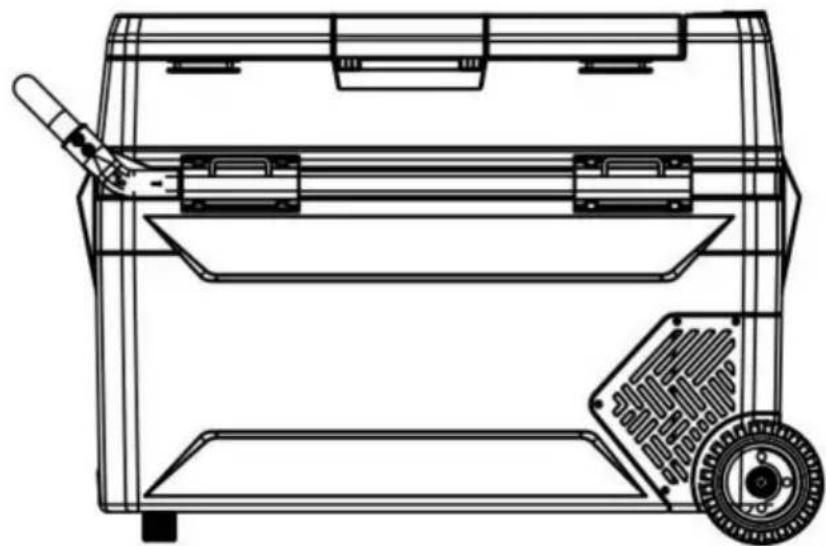

Bilkylskåp

J38 J53

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

2012/19/EU. Symbolen som visar en soptunna på hjul korsad

indikerar att produkten kräver separat sophämtning i

Europeiska unionen. Detta gäller produkten och alla tillbehör

märkt med denna symbol. Produkter märkta som sådana kanske inte är det

kasseras med vanligt hushållsavfall, men måste tas till

en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Uppmärksamhet

Innan du använder kylskåpet, vänligen läs denna bruksanvisning noggrant och förvara den ordentligt.

1. Innan du använder kylskåpet, rengör det inuti och utvändigt med en fuktig trasa.
   2.Fyll inte kylskåpet med frätande vätskor. Häll inte vätska direkt i

kylskåpet.

1. När kylskåpet inte används under en längre tid, vänligen koppla bort strömmen
   leverera och håll det torrt.
2. Rengör den inre kammaren regelbundet för att förhindra lukt och bakterier och säkerställ

livsmedelssäkerhet.

1. Denna handbok gäller för J38 och J53 kylskåp (amerikanska och europeiska

marknader).

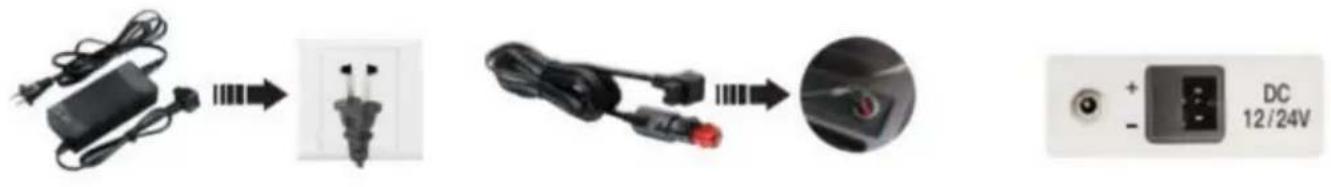

Anslut strömförsörjningen

1. Hitta likströmskabeln i satsen. Anslut DC-kontakten till strömuttaget på bilkylskåp.
2. Väl placera kylskåpen i bilen (back-up, säten....).
3. Lägg ut nätsladdar efter bilens inre utrymme. Sätt sedan in cigaretten

tändkontakten (ena sidan av nätsladden) i bilens cigarettändarhål.

1. Tryck på "ON/OFF" i 3 sekunder, så kan bilkylskåpet sättas på.

Adapter

Anslut bilens cigarettändare

Anslut bilkylskåpet

Produkten kan anslutas till mer än en strömkälla.

Kylskåpet ombord är direkt anslutet till DC12V/24V DC-ström

förse.

Bilkylskåpet utrustad med AC100-240V AC-adapter kan användas på

hem med en spänning på AC100-240V.

Instruktioner

Referens för spänningsskydd för bilbatteri:

Inbyggd ECO elektronisk kontrollmodul kan automatiskt övervaka fordonet

batterispänning. Innan strömförbrukningen påverkar standardtändningen av

fordonet kommer kylskåpet ombord automatiskt att koppla från strömförsörjningen till

se till att fordonets batterieffekt inte blir för låg för att påverka standarden

tändning av fordonet.

Batterispänning	Fabriksinställt spänningsskyddsvärde H
	H (hög) nivå M (medium) nivå		L (låg) nivå
DC12V	DC11,3V AV	DC10.1V AV	DC9,6V AV
		DC11,4V PÅDC12,5V PÅ	DC10,9V PÅ
DC24V	DC24,6V AV	DC22,3V AV	DC21,3V AV
	DC26.0V PÅ	DC23,7V PÅ	DC22,7V PÅ

Obs: När strömförsörjningen är ansluten och kylskåpet är påslaget, hänvisar frånkoppling eller start till att koppla från eller starta kompressorn.

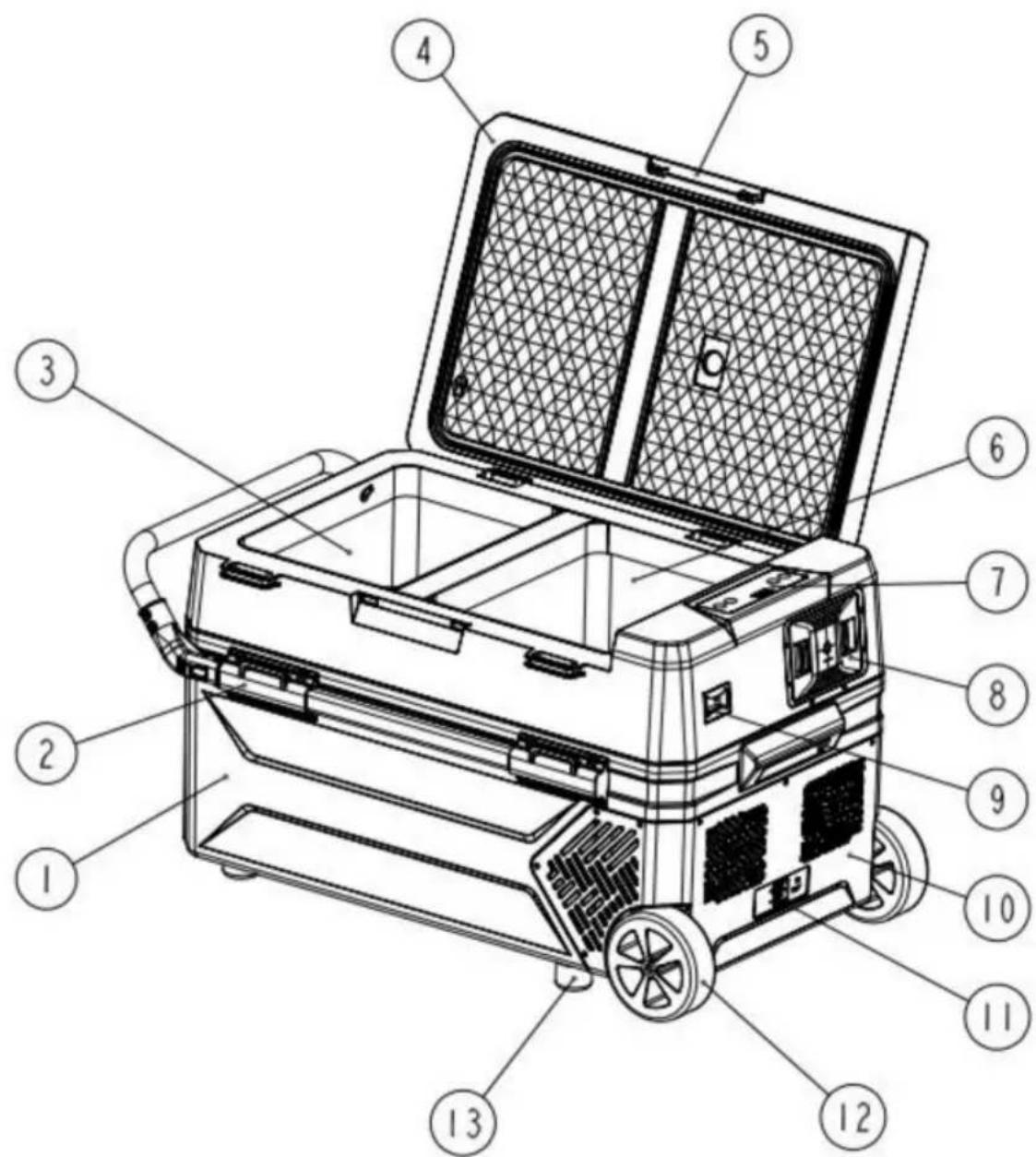

Komponentdiagram

1. Skåp
2. Dragstång (tillval)
3. Vänster fack 5. 4. lock
   Dörrspänne 6. Höger fack
4. Kontrollpanel 9.
5. Förvaringslåda (tillval batteri)
   Flasköppnare 10. Kompressorkåpa
6. Strömkontakt 12. Hjul (tillval)
7. Nedre fötter (valfritt)

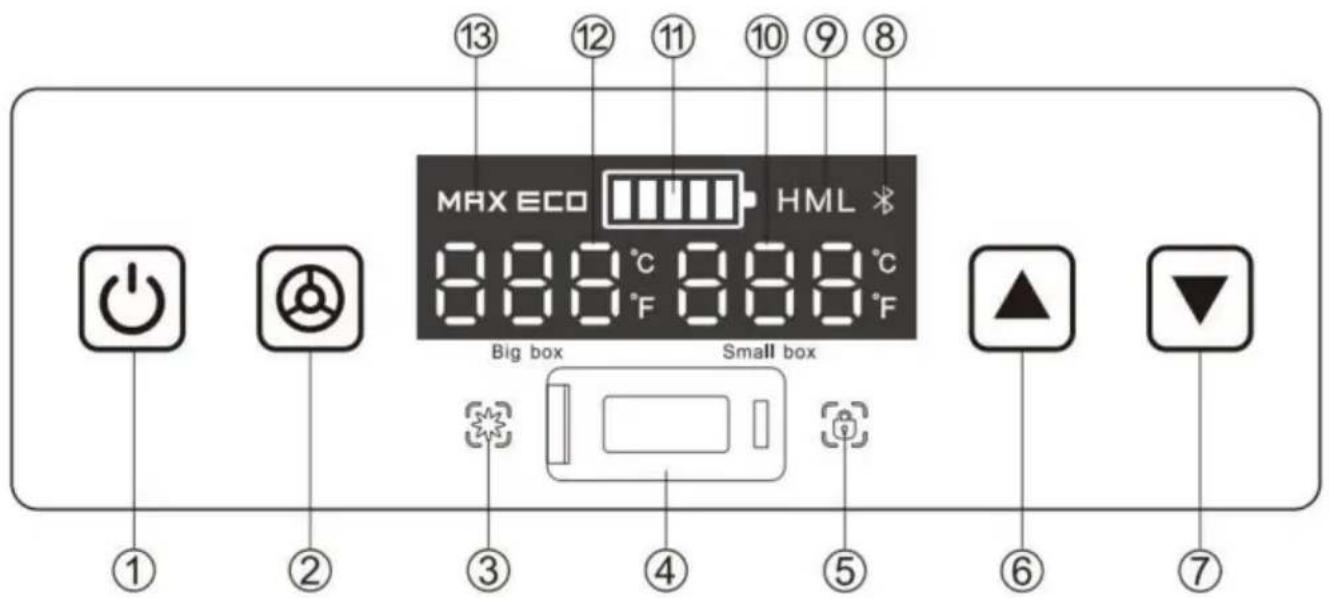

ÿBeskrivning av tangentpanel och displayinnehåll

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ MAX ECO HML 8.8.8 °C 8.8.8 °C F F F Big box Small box

ÿON/OFF-knapp ÿInställningsknapp ÿKylindikator ÿUSB-laddningsport

ÿ Låsindikator ÿTemperature UPP-knapp ÿTemperature Down-knapp

ÿ Blåtandssymbol (tillval) ÿBilbatteriskyddsnivå ÿTemperatur

indikator för höger fack yStrömnivåindikator för batteri

ÿ Temperaturindikator för vänster fack yKörläge

Efter påslagning kommer den digitala displayen att vara helt upplyst i 1 sekund och visas normalt. Standard är den sista minnesfunktionen. Skärmen temperatursiffran lyser permanent i mitten i standby-läge.

1. Öppna och stäng

Efter att strömmen slagits på kommer kylskåpet att vara i standbyläge.

Tryck nu på ON/OFF-knappen för att öppna kylskåpet. Efter kylskåpet är öppnas visar displayen den aktuella temperaturen i förrådet. Det kommer börja springa.

Varning: Den visade temperaturen är endast temperaturen runt sensorn.

Temperaturen på olika punkter i förrådet är olika.

Därför är detta normalt om den visade temperaturen skiljer sig från uppmätt temperatur.

När kylskåpet är igång, tryck på ON/OFF-knappen i 3 sekunder, och kylskåpet återgår till standbyläge.

2. Temperaturinställning

1) Efter uppstart trycker du på knappen "ÿ" eller "ÿ" en kort stund för att öppna temperaturinställningsläge, och motsvarande boxtemperaturnummer kommer flash. Varje tryck ändras med 1 ÿ, och maxvärdet kan ställas in till 10 ÿ, och minimum kan ställas in till -20 ÿ;
2) Efter start, tryck och håll ned "ÿ" eller "ÿ"-tangenten och temperaturen inställningen kommer att justeras linjärt vid 2 y per sekund;
3) I temperaturinställningstillståndet, efter att ingen väsentlig åtgärd detekterats, kommer setet temperaturen blinkar i 3 sekunder, lämnar och sparar den aktuella inställda temperaturen, och displayen visar den faktiska temperaturen i lådan;
4) Standardvärdet för första uppstart är 0 y/32 y.

5) Tryck på "för att växla temperaturinställningen för vänster/höger box i temperaturinställningstillständ.

1. Celsius/Fahrenheit temperaturomkopplare

Tryck på tangenterna "ÿ" och "ÿ" samtidigt för att ändra ljusstyrkan och Celsiusgrad när maskinen är påslagen.

1. Växling av driftläge

När strömmen är på, tryck kort på för att ange kylning (MAX)/energi

sparläge (ECO) och tryck sedan kort på

17

för att byta

kylning (MAX)/energisparläge (ECO); ECO visas på displayen i ECO

läge och MAX visas på displayen i MAX-läge; Det valda läget är stilla

blinkar i 2 sekunder och det aktuella inställningsläget sparas som standard.

MAX driftläge: kylen kommer att arbeta hårt för att snabbt sänka temperaturen.

ECO-körmodell: kylen kommer att arbeta längre för att minska temperaturen för att spara energi.

5. Batteriskyddsinställningar

Batteriskyddet är uppdelat i tre nivåer: L (låg nivå), M (mellannivå) och H (hög nivå)

Tryck och håll ned "

" för att ange batteriskyddsspänningsinställningen

status, och den aktuella kugghjulsikonen blinkar. Tryck och håll ned " "nyckel igen, och H/M/L-cykeldisplayen blinkar. Om det inte finns någon nyckel under 3 sekunder, avsluta inställningen och motsvarande kugghjulsikon förblir på.

6. Knapplåsinställning

Efter start av maskinen, om ingen driftsinställning görs under mer än 1 minut, värden kommer automatiskt att gå in i låsningstillståndet mot felfunktion, och

låsindikator "

" kommer att vara på länge. Tryck och håll ned " "för

3 sekunder för att kontakta låsstatusen mot felfunktion för inställning.

1. Kontrollinställning för temperaturzon

Efter att ha startat maskinen, tryck på "Set" och "ÿ" för att stänga den vänstra rutan och tryck "Ställ in" och "ÿ" för att stänga den högra rutan. Det måste finnas en låda som fungerar mellan vänster ruta och höger ruta.

1. Instruktioner för nyckeldrift

När alla tangenter är nedtryckta, ringer summern en gång, vilket indikerar att tangenterna är det giltig; När det inte finns någon knappmanövrering inom 5 sekunder, avsluta tangentinställningen och återgå till aktuell temperaturvisningsstatus i rutan.

Kylskåpet ombord har en minnesfunktion för avstängning. Arbetstillständet före avstängning återställs automatiskt efter nästa ström på, och där behöver du inte ställa in den igen.

Modellparametertabell:

Modell Inga.	Kapacitet	Spänning	Driva	Temperatur Justerbar	Plugg Typ
J38	38L	AC100~240V(50/60 Hz)DC 12V/24V	Kyl: 60W	50~-4ÿ	rådjur plugg DC-kontakt
J38	38L	AC100~240V(50/60 Hz)DC 12V/24V	Kyl: 60W	10~-20ÿ	EU-kontakt DC-kontakt
J53	53L	AC100~240V(50/60 Hz)DC 12V/24V	Kyl: 60W	50~-4ÿ	rådjur plugg DC-kontakt
J53	53L	AC100~240V(50/60 Hz)DC 12V/24V	Kyl: 60W	10~-20ÿ	EU-kontakt DC-kontakt

ÿ Montera hjul och handtag

För att säkerställa produkternas säkerhet under transport är dragstången och rullen förpackade separat, och installationsmetoden visas i följande figur:

Tillbehör:

Vänster dragstång ×1	Höger dragstång ×1
handtag ×1	Hjul ×2
	M4*12 skruv ×16Skruvmejsel ×1
ST4*12 skruv ×4

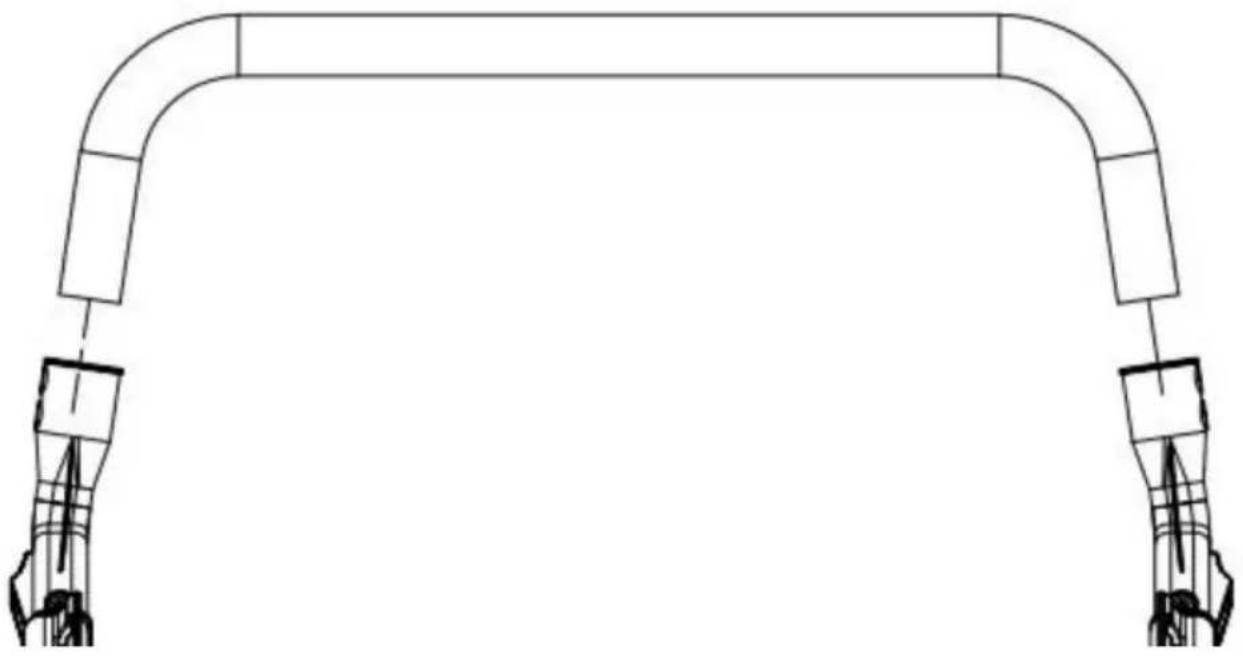

1. Installera handtaget

Sätt in handtaget i den vänstra och högra stången, rikta in skruvhålen och fixera sedan dem med skruvar.

ÿSätt in handtaget på den vänstra stången och den högra stången

ÿ Rikta in skruvhålen i handtaget och stängerna

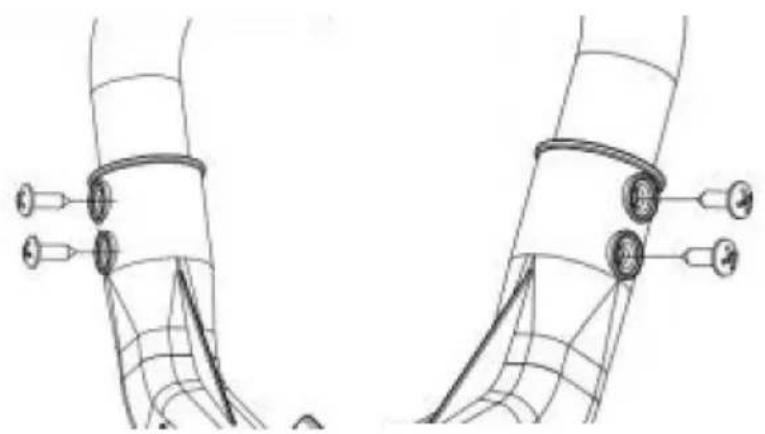

ÿ Fäst handtaget och stängerna med skruvar (ST4*12)

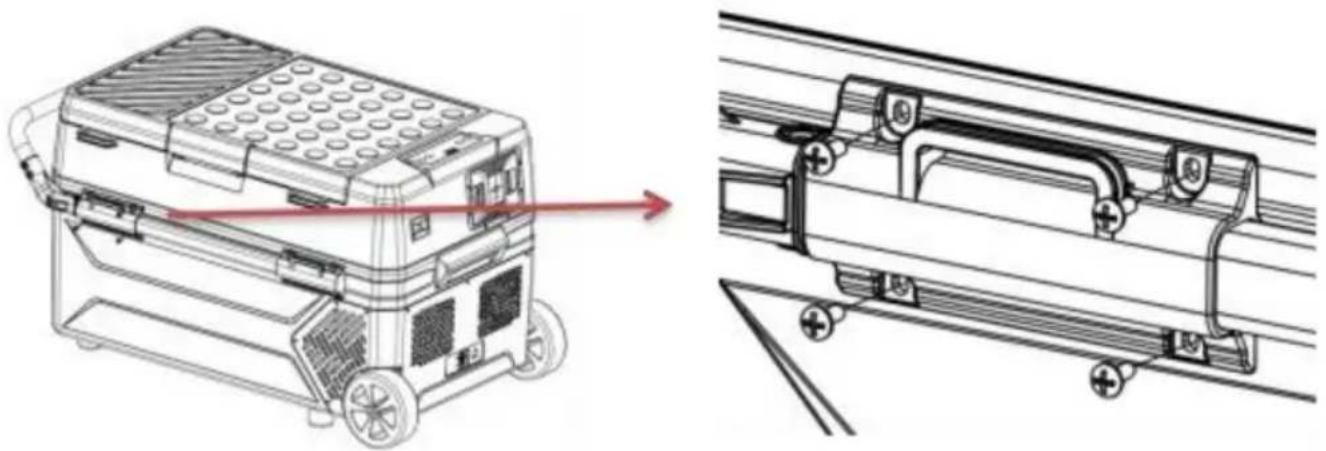

2. Anslut fästena med kylkroppen

Matcha hålen i fästena med hålen framför och bak på kroppen, fixera sedan fästena med kroppen med skruvar (M4*I2).

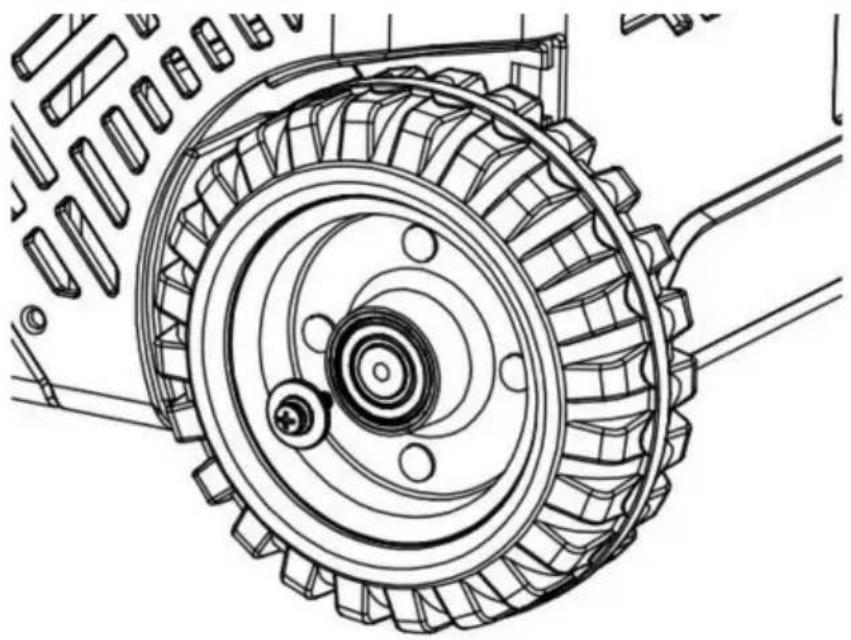

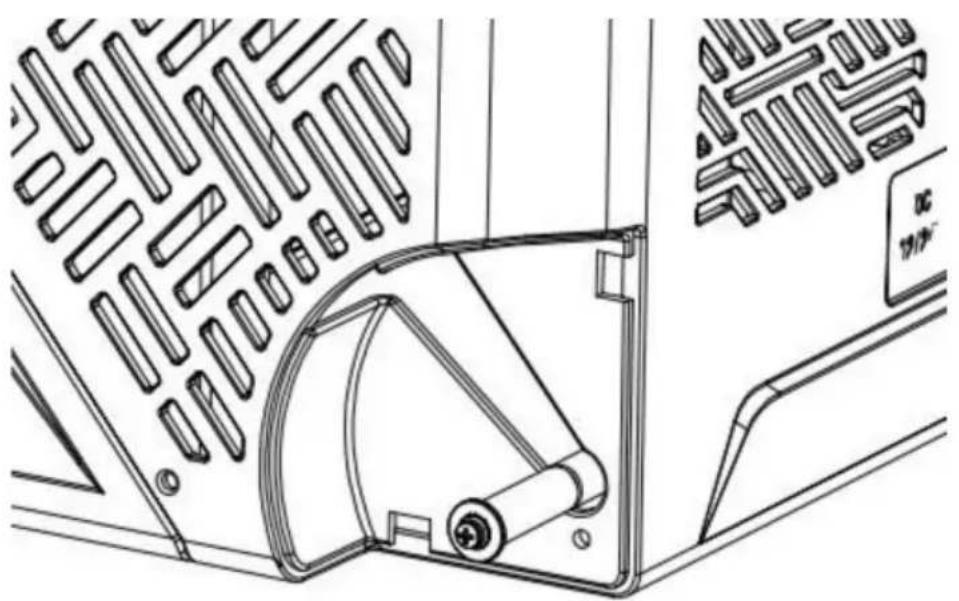

3. Montera hjul

ÄAnvänd en skruvmejsel för att ta bort skruvarna och shims på båda sidor av rullen axel.

ÿSätt in rullen i rullaxeln och dra sedan åt de borttagna skruvarna och packningarna i den ursprungliga ordningen.

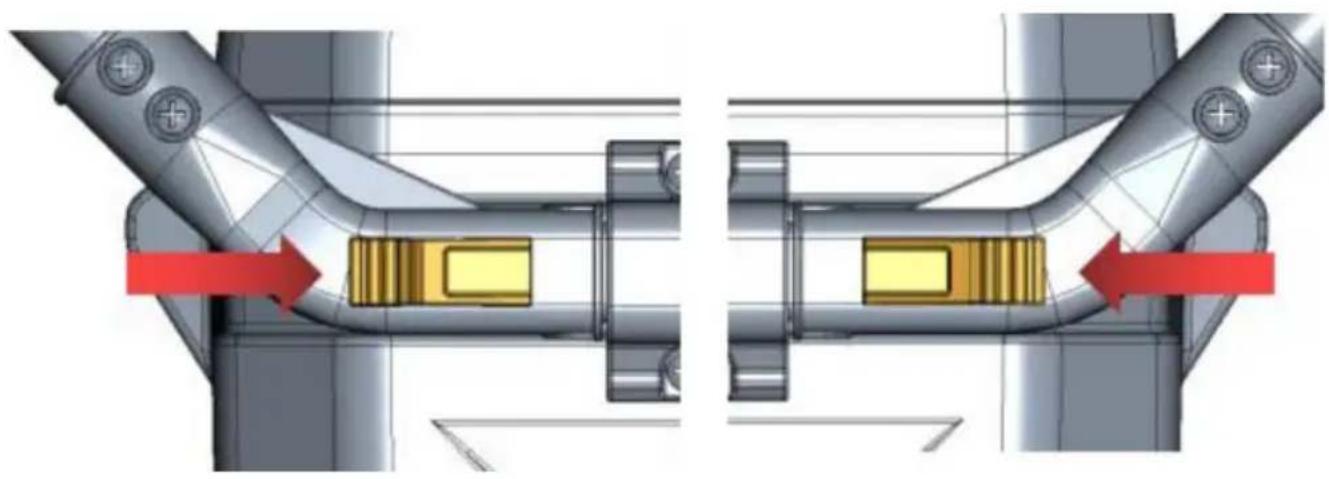

ÿAnvisningar för användning av

dragstång Dragstången kan inte dras ut när den är låst. Du måste använda upplåsningsknappen för att låsa upp dragstången och dra sedan ut dragstången, som visas i bilden:

Råd: Om onormala situationer inte kan lösas genom en enkel felanalys, vänligen kontakta professionell kundtjänst för hjälp.

I. Bilkylskåp fungerar inte

1. Kontrollera om strömmen är korrekt ansluten. (kontrollera Om kontakten är lossad eller positiva och negativa poler är omvända).
2. Kontrollera om strömbrytaren på manöverpanelen är påslagen.
3. Kontrollera om kylventilationen är normal.
   4.Kontrollera om säkringen har gått.

II. Dålig kylprestanda

1. Kontrollera att locket är ordentligt stängt.
2. Kontrollera om dörrtätningen är skadad eller deformerad.
3. Kontrollera om det är dålig ventilation runt kylen.
4. Kontrollera om temperaturen är korrekt inställd.

ÿDefinition av felkoder på skärmen

Felkod	Typ av fel
E1	Låg inspänning
E2	Fläktfel
E3	Kompressorstart misslyckades
E4	Lågt varvtal för kompressorn
E5	Styrmodulens temperatur är för hög
E6	Öppen eller kortslutning av NTC

III. Onormalt ljud

1. Bilkylskåpet är inte placerat smidigt.
2. Rör vid en vägg eller annat föremål.
3. Det finns delar som är lösa eller faller av inuti.

IV. Kondens på kylskåpets yta

När den omgivande luftfuktigheten överstiger 75 % uppstår lätt kondens på lådans yta, vilket är normalt.

Misslyckanden och lösningar

ÿE1: Låg inspänning

Fel 1: Sätt i kylskåpets strömkabel i cigarettändaren innan bilen startar. Lösning 1: Vänta ett tag med att ansluta bilen efter att den har startat.

Fel 2: Ingångsspänningen på adaptern är för låg.

Lösning 2: Justera batteriskyddsnivån till mellanspänning eller lågspänning. Om det fungerar inte, byt ut en ny adapter.

ÿE2: Fläktfel

Byt ut en ny fläkt när det finns ett fläktfel.

ÿE3: Inspänningsfel på grund av att kompressorn startas ofta

När kylskåpet används i bilen och E3 dyker upp, stäng av i 5 minuter och starta om den.

Om det inte fungerar kan det identifieras som El fel, vänligen lös det enligt lösningen av El.

När kylskåpet ansluts med adapter och E3 dyker upp

ÿ Justera batteriskyddsnivån till mellannivå eller låg nivå. ÿ Om det inte fungerar, byt ut en ny adapter.

ÿE4: Kompressorns låga varvtal

Vänligen justera ingångsspänningen och slå på den igen.

ÿE5: Överhettning av kontrollchip

Stäng av i 5 minuter och kontrollera om överhettningen orsakas av det dåliga ventilation runt

kompressor.Använd Förslag

1. Om du är utrustad med ett reservbatteri kan du behålla vilken temperatur du ställer in under alla omständigheter utan bekymmer.
2. När du placerar glass, vänligen justera temperaturen till den lägsta; den behöver för att vara påslagen under lång tid.
3. Förhindra hälsoproblem att dricka vatten på flaska orsakade av hög temperatur.
4. Frysta livsmedel, sällsynta skaldjur och fordonsmonterade kylskåp låter frysta färska mat följer med resan.
5. Sjukvårdsprodukter, insulin och importerade läkemedel måste kylas, och den exakta temperaturkontrollen av kylskåp ombord kommer att följa med hälsan vägen.
6. Tebladen hålls effektivt fräscha i bilkylskåpet, och det kan du drick färskt och utsökt te när som helst under självkörningsturen.
7. Den bästa lagringstemperaturen för rött vin är 10 y - 18 y (50 - 64,4 y). De

exakt temperaturkontroll av bilkylskåpet kan effektivt säkerställa lagringstemperatur för rött vin.

1. Lagringstiden för högkvalitativ frukt i bilen vid hög temperatur på sommaren kommer inte att överstiga 2 timmar. Även om luftkonditioneringen är påslagen är lagringstiden också kortare. Att använda ett bilkylskåp kan effektivt bevara frukt av hög kvalitet.
2. Beläggningen av solglasögon av hög kvalitet kommer att falla av under den höga temperaturen sommar. Bilkylskåpet är en idealisk plats att placera.
3. Högkvalitativa kosmetika är lätta att försämras under hög temperatur i bil. Bär kosmetika med bilen, så blir bilkylskåpet ditt bättre val.

Säkerhetsföreskrifter

(1) Se till att strömspänningen som är ansluten till det inbyggda kylskåpet är korrekt när som helst
(Pametrarna är märkta med de godkända spänningsparametrarna för kylskåp ombord).
(2) Häll inte vätska direkt i bilkylskåpet.
(3) Att modifiera kylskåpet utan tillstånd är förbjudet för att undvika fara.
(4) Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de inte har fått handledning eller instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet.
(5) Barn bör övervakas för att undvika att leka med apparaten.
(6) Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller instruktion angående användning av apparaten på ett säkert sätt och förstå farorna inblandade. Barn får inte leka med apparaten. Rengöring och användare underhåll får inte utföras av barn utan tillsyn.

(7) För att undvika en fara på grund av apparatens instabilitet måste den fästas under instruktionerna.
(8) Förvara inte explosiva ämnen såsom aerosolburkar med en brandfarlig drivmedel i denna apparat.

WARNING: Denna apparat innehåller brandfarligt skummedel cyklopentan:

1) Undvik kontaktbrand när du transporterar och använder den.
2) Vänligen be en fackman om service när maskinen går sönder.
3) Skicka den till din lokala återvinningsstation när du kasserar den.

WARNING: Var snäll under användning, service och kassering av apparaten

uppmärksamma en symbol som liknar den vänstra sidan, som är placerad på baksidan av apparat (bakpanel eller kompressor) och med gul eller orange färg. Det är en risk för brandvarningssymbol. Det finns brandfarliga material i köldmedierör och

kompressorer. Vänligen var långt borta från brandkällan under användning, service och kassering.

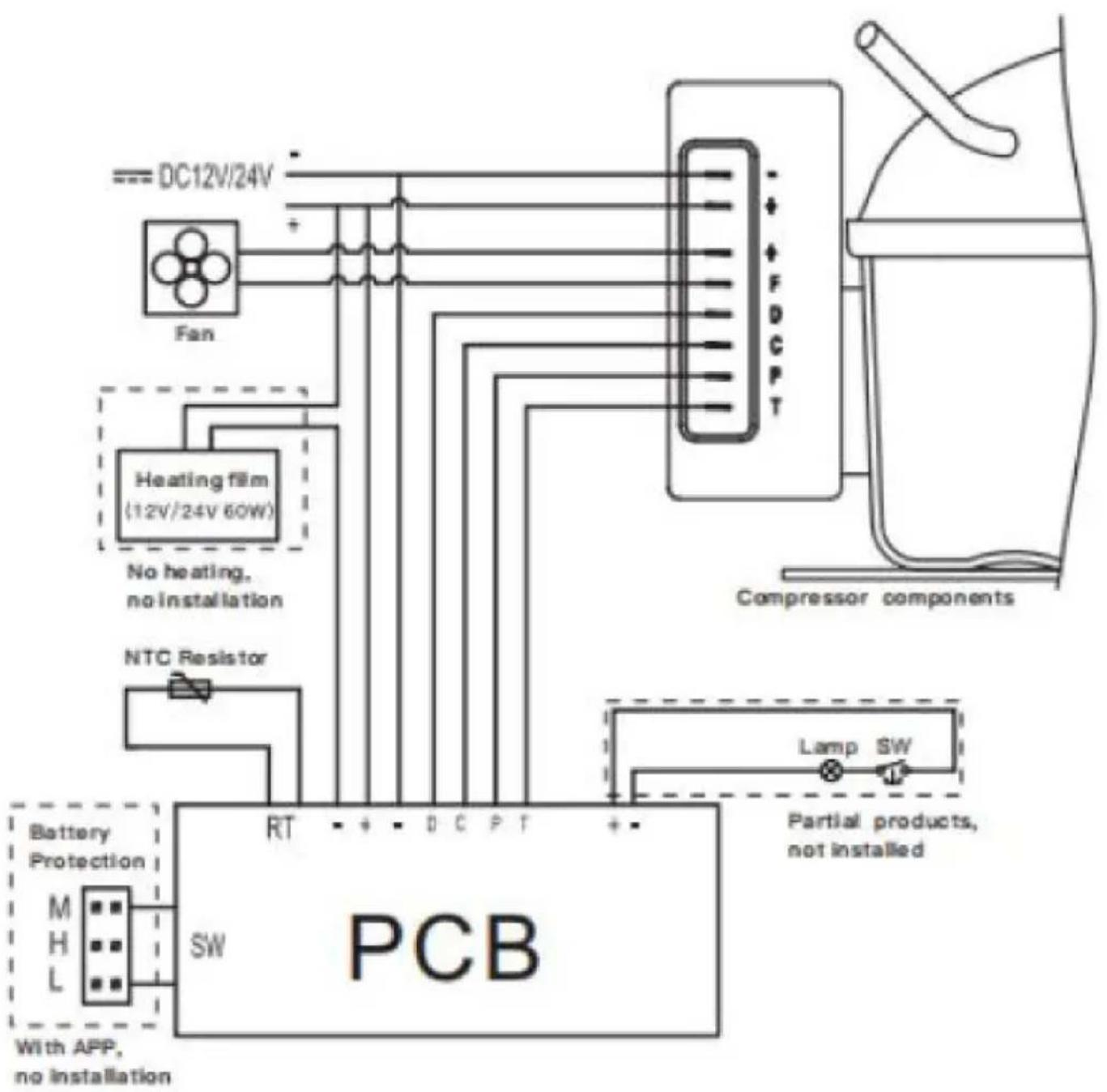

Elektriskt schematiskt diagram
