BEDIENUNGSANLEITUNG J38 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

AUTOKÜHLSCHRANK

BENUTZERHANDBUCH

MODELL: J38 J53

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

Auto Kühlschrank

J38 J53

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unseren Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie

2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne

weist darauf hin, dass das Produkt einer getrennten Müllentsorgung im

Europäische Union. Dies gilt für das Produkt und alle Zubehörteile

gekennzeichnet. Produkte, die mit diesem Symbol gekennzeichnet sind, dürfen nicht

nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen

eine Sammelstelle für das Recycling von elektrischen und elektronischen Geräten.

Aufmerksamkeiten

Lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie richtig.

1. Reinigen Sie den Kühlschrank vor der Inbetriebnahme innen und außen mit einem feuchten Tuch.
2. Füllen Sie den Kühlschrank nicht mit ätzenden Flüssigkeiten. Gießen Sie Flüssigkeiten nicht direkt in der Kühlschrank.
   3.Wenn der Kühlschrank längere Zeit nicht benutzt wird, trennen Sie bitte die Stromversorgung

Stromversorgung und halten Sie sie trocken.

1. Reinigen Sie den Innenraum regelmäßig, um Gerüche und Bakterien zu vermeiden und sicherzustellen Lebensmittelsicherheit.
2. Dieses Handbuch gilt für J38 und J53 Kühlschränke (amerikanische und europäische Märkte).

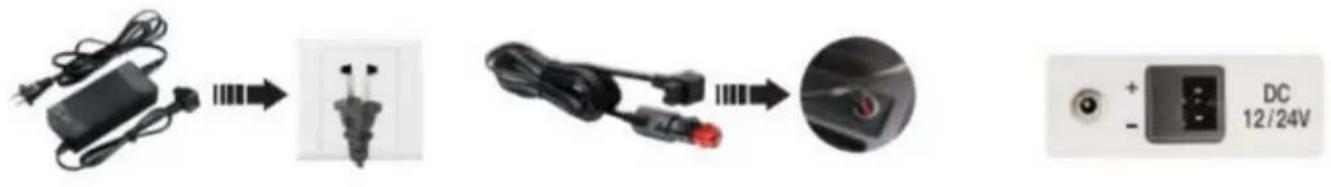

Anschließen der Stromversorgung

1. Suchen Sie das DC-Netzkabel im Kit. Schließen Sie den DC-Stecker an die Steckdose des Autokühlschrank.
2. Platzieren Sie die Kühlschränke gut im Auto (Rücksitz, Sitze...).
3. Verlegen Sie die Netzkabel im Innenraum Ihres Autos. Stecken Sie dann den Zigarettenanzünder Stecken Sie den Zigarettenanzünderstecker (eine Seite des Netzkabels) in die Öffnung für den Zigarettenanzünder im Auto.
4. Drücken Sie „ON/OFF“ 3 Sekunden lang, und der Autokühlschrank kann eingeschaltet werden.

Adapter

Schließen Sie den Zigarettenanzünder im Auto an

Den Autokühlschrank anschließen

Das Produkt kann an mehr als eine Stromversorgung angeschlossen werden.

Der Bordkühlschrank ist direkt an die DC12V/24V Gleichstromversorgung angeschlossen liefern.

Der Autokühlschrank mit einem AC100-240V AC-Adapter kann verwendet werden bei

Zuhause mit einer Spannung von AC100-240V.

Anweisungen

Referenzspannung für den Autobatterieschutz:

Eingebautes ECO-Steuernmodul kann das Fahrzeug automatisch überwachen

Batteriespannung. Bevor der Stromverbrauch die Standardzündung des

Fahrzeug, trennt der Bordkühlschrank automatisch die Stromversorgung zum

Stellen Sie sicher, dass die Leistung der Fahrzeugbatterie nicht zu niedrig ist und den Standard nicht beeinträchtigt.

Zündung des Fahrzeugs.

Batteriespannung	Werkseitig voreingestellter Spannungsschutzwert H
	H-Niveau (hoch) M-Niveau (mittel)		L-Pegel (niedrig)
Gleichstrom 12 V	DC11,3 V AUS	DC10,1V AUS	DC9,6V AUS
	DC12,5 V EIN	DC11,4 V EIN	DC10,9 V EIN
Gleichstrom 24 V	DC24,6V AUS	DC22,3V AUS	DC21,3V AUS
	DC26.0V EIN	DC23,7 V EIN	DC22,7V EIN

Hinweis: Wenn die Stromversorgung angeschlossen und der Kühlschrank eingeschaltet ist, bezieht sich das Trennen oder Starten auf das Trennen oder Starten des Kompressors.

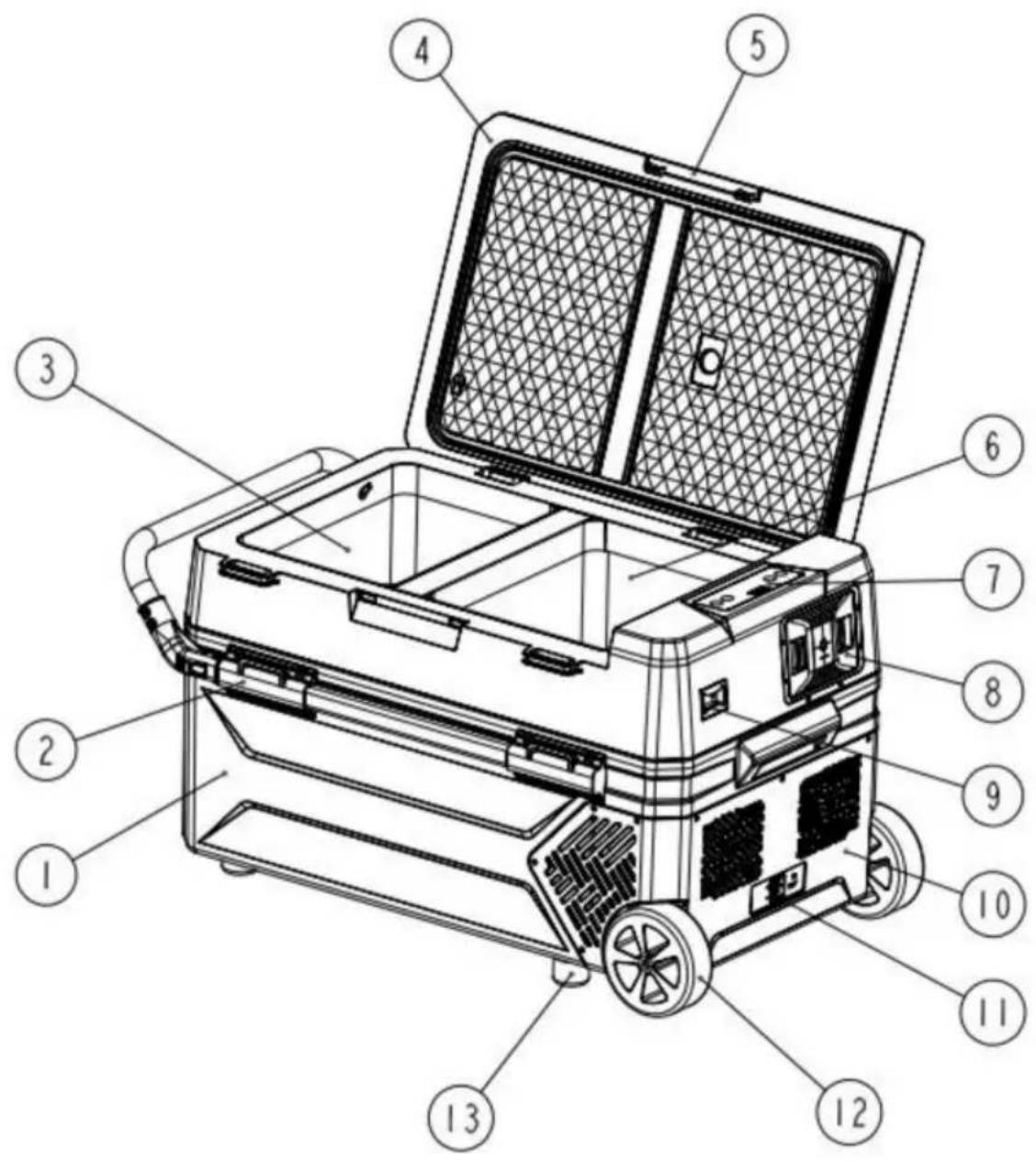

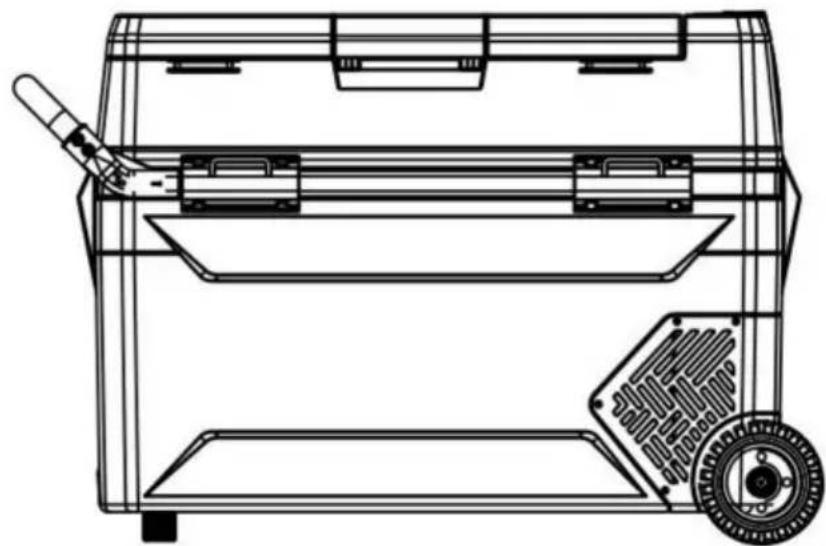

Komponentendiagramm

1.Kabinett
2. Zugstange (optional)
3. Links Fach 5.
4. Deckel
Türschnalle
6. Rechtes Fach
7.Bedienfeld 9.
8. Aufbewahrungsbox (optionaler Akku)
Flaschenöffner
10. Kompressordeckel
11. Stromanschluss
12. Räder (optional)
13. Untere Füße (optional)

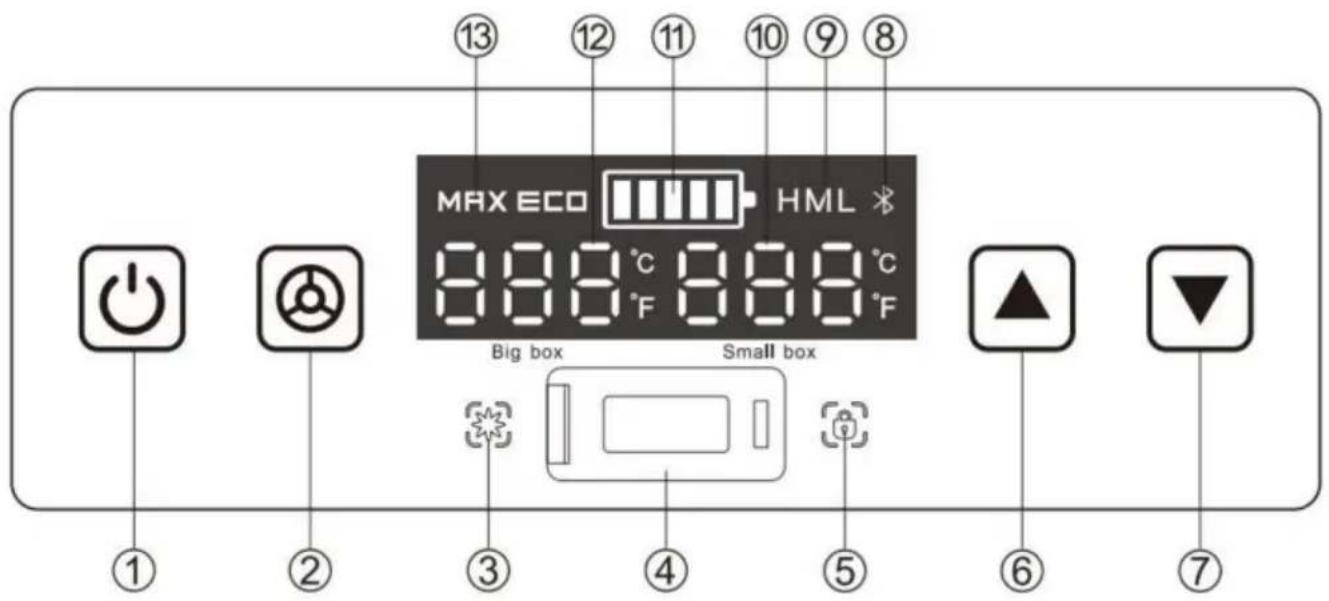

ÿBeschreibung der Tastenfelder und Anzeigeinhalte

⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰

ÿEin-/Aus-Taste ÿEinstelltaste ÿKühlanzeige ÿUSB-Ladeanschluss

ÿ Sperranzeige ÿTemperatur-Höher-Taste ÿTemperatur-Verringerungs-Taste

ÿ Bluetooth-Symbol (Optional) ÿSchutzniveau der Autobatterie ÿTemperatur

Anzeige des rechten Fachs äLadezustandsanzeige der Batterie

ÿTemperaturanzeige des linken FachsÿBetriebsmodus

ÿFunktionseinführung

Nach dem Einschalten leuchtet die digitale Anzeige 1 Sekunde lang vollständig auf und normal angezeigt. Die Standardeinstellung ist die letzte Speicherfunktion. Der Anzeigebildschirm Im Standby-Modus leuchtet die Temperaturanzeige dauerhaft in der Mitte.

1. Öffnen und Schließen

Nach dem Einschalten befindet sich der Kühlschrank im Standby-Modus.

Drücken Sie nun die EIN/AUS-Taste, um den Kühlschrank zu öffnen. Nachdem der Kühlschrank geöffnet wird, zeigt das Display die aktuelle Temperatur des Lagerraums an. Es wird fang an zu rennen.

Achtung: Die angezeigte Temperatur ist nur die Temperatur um den Sensor herum.

An verschiedenen Stellen im Lagerraum ist die Temperatur unterschiedlich.

Daher ist es normal, wenn die angezeigte Temperatur von der gemessene Temperatur.

Wenn der Kühlschrank läuft, drücken Sie die ON/OFF-Taste für 3 Sekunden, und die

Der Kühlschrank kehrt in den Standby-Modus zurück.

2. Temperatureinstellung

1) Nach dem Start die Taste „ÿ“ oder „ÿ“ kurz drücken, um in den Temperatureinstellungszustand und die entsprechende Temperaturnummer der Box werden blinken. Jeder Tastendruck ändert sich um 1 y, und das Maximum kann auf 10 y eingestellt werden, und das Minimum kann auf -20 °C eingestellt werden;
2) Nach dem Einschalten die Taste „ÿ“ oder „ÿ“ gedrückt halten, die Temperatur Die Einstellung wird linear mit 2 °C pro Sekunde angepasst.
3) Im Temperatur-Einstellzustand, nachdem keine wesentliche Aktion erkannt wird, wird die eingestellte Die Temperatur blinkt 3 Sekunden lang, beendet und speichert die aktuell eingestellte Temperatur und auf dem Anzeigebildschirm wird die tatsächliche Temperatur im Feld angezeigt.
4) Der Standardwert für die Erstinbetriebnahme beträgt 0 y/32 y.

5) Drücken Sie

zum Umschalten der Temperatureinstellung für die linke/rechte Box im

Temperatur-Einstellzustand.

1. Celsius/Fahrenheit Temperaturschalter

Drücken Sie die Tasten „ÿ“ und „ÿ“ gleichzeitig, um die Helligkeit zu ändern und Celsiusgrad, wenn die Maschine eingeschaltet ist.

1. Betriebsmodusumschaltung

Im eingeschalteten Zustand kurz drücken

, um den Kühl- (MAX)/Energie-

ECO-Einstellmodus und drücken Sie dann kurz

zum Umschalten der

Kühlen (MAX)/Energiesparen (ECO); ECO wird auf dem Display in ECO angezeigt

Modus, und MAX wird im MAX-Modus auf dem Display angezeigt; Der ausgewählte Modus ist immer noch 2 Sekunden lang blinkend und der aktuelle Einstellungsstatus wird standardmäßig gespeichert.

MAX-Betriebsmodus: Der Kühlschrank arbeitet hart, um die Temperatur schnell zu senken.

ECO-Betriebsmodell: Der Kühlschrank arbeitet länger, um die Temperatur zu senken und zu sparen Energie.

1. Batterieschutzeinstellungen

Der Batterieschutz ist in drei Stufen unterteilt: L (niedriger Pegel), M (mittlerer Pegel) und H (hohes Niveau)

Halten Sie die Taste "

"-Taste, um zur Einstellung der Batterieschutzspannung zu gelangen

Zustand, und das aktuelle Zahnradsymbol blinkt. Halten Sie die Taste "

" erneut drücken,

und die H/M/L-Zyklusanzeige blinkt. Wenn 3 Sekunden lang keine Taste gedrückt wird, verlassen Sie das Einstellung und das entsprechende Zahnradsymbol bleiben eingeschaltet.

1. Tastensperre einstellen

Wenn nach dem Einschalten der Maschine länger als 1 Minute keine Betriebseinstellung vorgenommen wird, Der Host wird automatisch in den Sperrzustand gegen Fehlbedienung wechseln und die

Verriegelungsanzeige "" leuchtet lange. Drücken und halten Sie "

" für

3 Sekunden, um den Sperrstatus gegen Fehlbedienung zum Einstellen zu kontaktieren.

1. Temperaturzonenregelungseinstellung

Nach dem Starten der Maschine drücken Sie "Set" und "ÿ", um das linke Feld zu schließen, und drücken Sie "Set" und "ÿ" um das rechte Kästchen zu schließen. Es muss ein Kästchen zwischen dem linke Box und die rechte Box.

1. Wichtige Bedienungshinweise

Wenn alle Tasten gedrückt sind, ertönt ein Summer und zeigt damit an, dass die Tastengültig; Wenn innerhalb von 5 Sekunden keine Tastenbetätigung erfolgt, verlassen Sie die Tasteneinstellung und Kehren Sie zum tatsächlichen Temperaturanzeigestatus im Feld zurück.

Der Bordkühlschrank verfügt über eine Ausschaltspeicherfunktion. Der Betriebszustand vor dem Ausschalten wird nach dem nächsten Einschalten automatisch wiederhergestellt, und es Es ist nicht erforderlich, es erneut einzustellen.

Modellparametertabelle:

Modell NEIN.	Kapazität	Stromspannung	Leistung	Temperatur Einstellbar	Stecker Typ
J38	38 Liter	100~240V(50/60 Hz)Gleichstrom 12 V/24 V	Kühlung: 60W	50~-4	RehSteckerDC-Stecker
J38	38 Liter	100~240V(50/60 Hz)Gleichstrom 12 V/24 V	Kühlung: 60W	10~-20	EU-SteckerDC-Stecker
J53	53L	100~240V(50/60 Hz)Gleichstrom 12 V/24 V	Kühlung: 60W	50~-4	RehSteckerDC-Stecker
J53	53L	100~240V(50/60 Hz)Gleichstrom 12 V/24 V	Kühlung: 60W	10~-20	EU-SteckerDC-Stecker

ÿRäder und Griffe anbringen

Um die Sicherheit der Produkte während des Transports zu gewährleisten, werden Zugstange und Rolle separat verpackt. Die Installationsmethode ist in der folgenden Abbildung dargestellt:

Zubehör:

Linke Zugstange ×1	Rechte Zugstange ×1Räder ×2Griff ×1
Schraubendreher ×1 M4*12 Schraube ×16
ST4*12 Schraube ×4

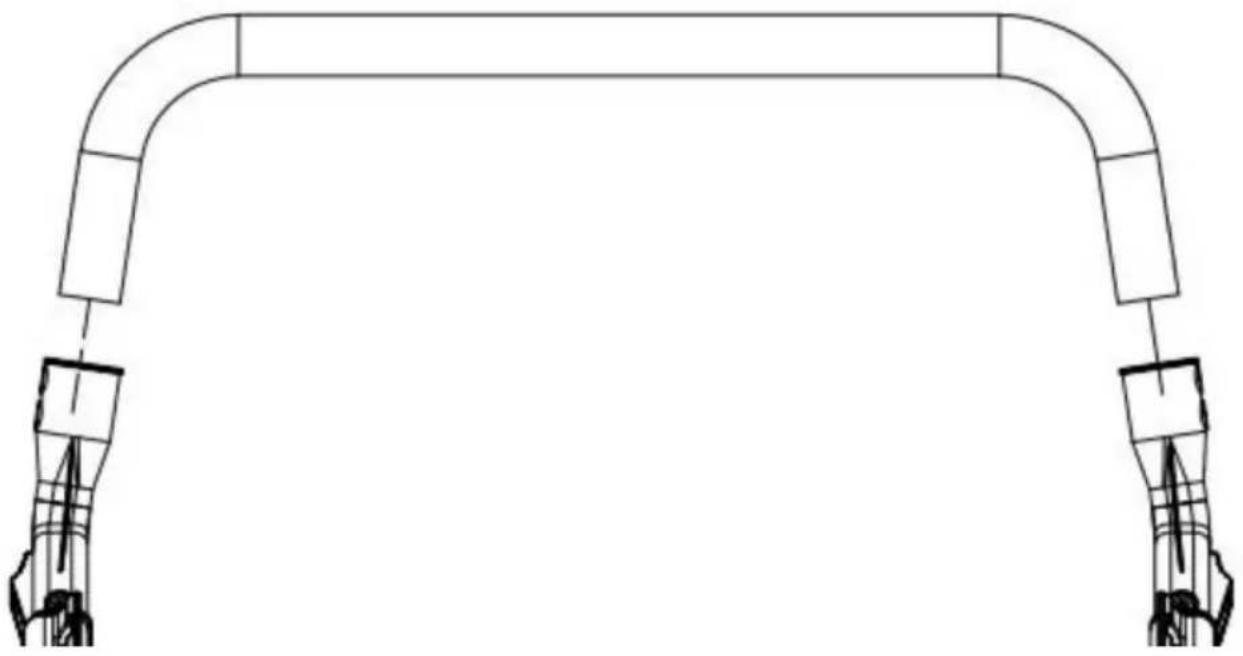

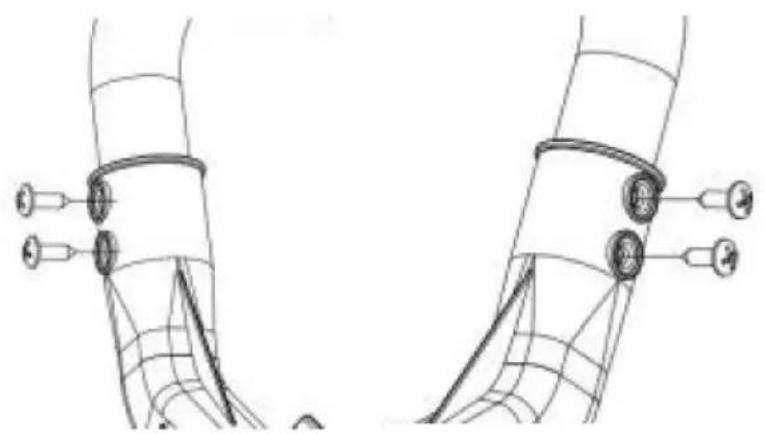

1. Griff installieren

Den Griff in die linke und rechte Stange einsetzen, die Schraubenlöcher ausrichten und dann fixieren Befestigen Sie diese mit Schrauben.

ÿSetzen Sie den Griff in die linke und rechte Stange ein

ÿ Richten Sie die Schraubenlöcher im Griff und in den Stangen aus

ÿ Befestigen Sie den Griff und die Stangen mit Schrauben (ST4*12).

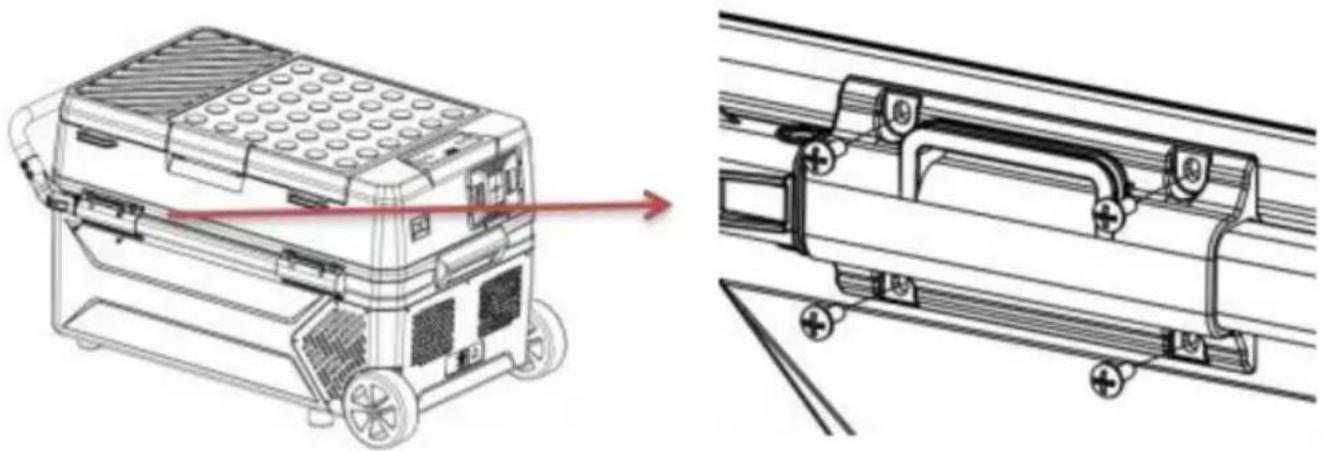

1. Halterungen mit dem Korpus des Kühlschranks verbinden


Richten Sie die Löcher in den Halterungen auf die Löcher an der Vorder- und Rückseite des Körpers aus und befestigen Sie die Halterungen anschließend mit Schrauben (M4*12) am Körper.

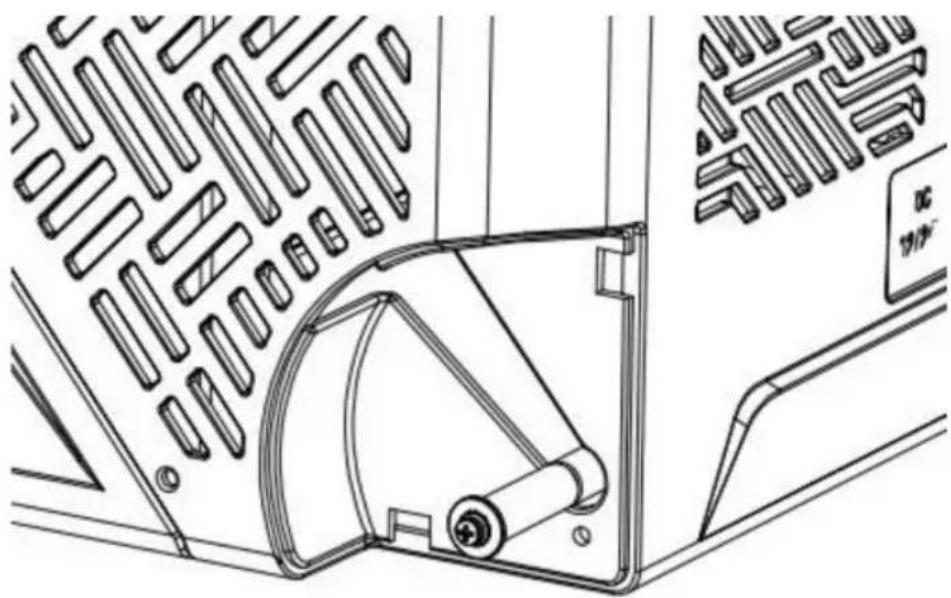

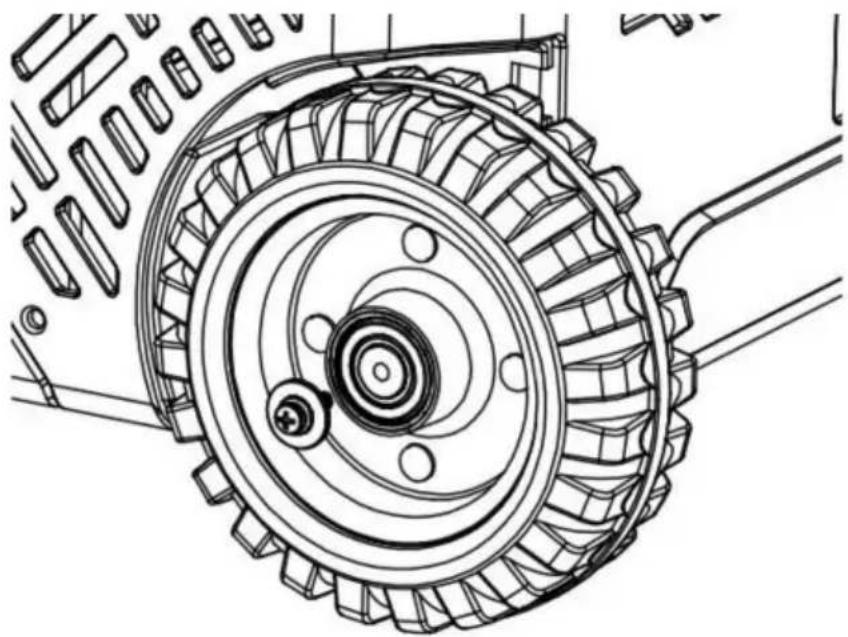

3. Räder montieren

ÿEntfernen Sie mit einem Schraubendreher die Schrauben und Unterlegscheiben auf beiden Seiten der Rolle Welle.

ÿSetzen Sie die Rolle in die Rollenwelle ein und ziehen Sie dann die entfernten Schrauben und Dichtungen in der ursprünglichen Reihenfolge fest.

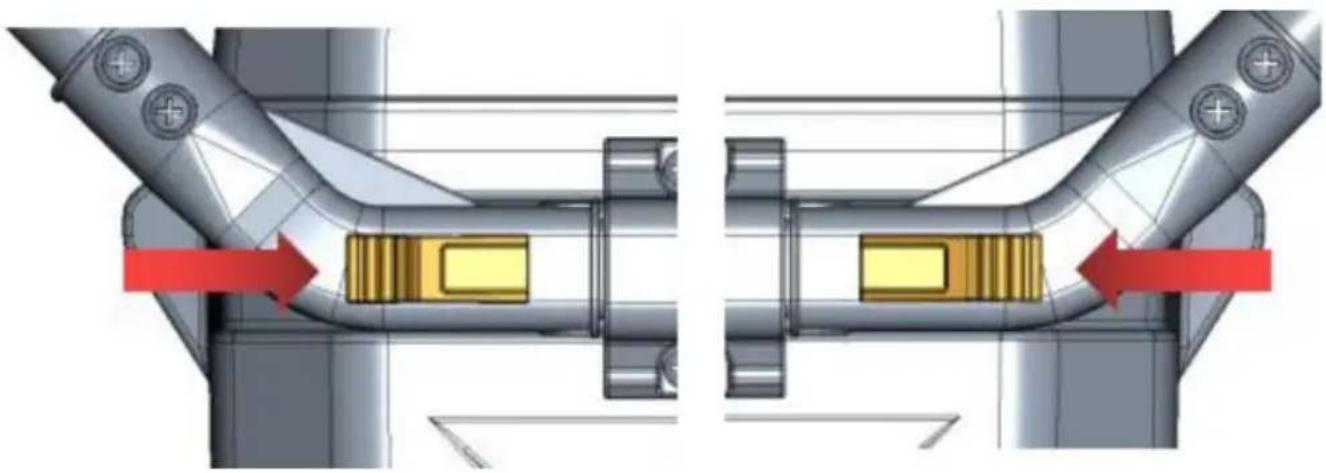

ÿAnleitung zur Verwendung der Zugstange

Die Zugstange kann nicht herausgezogen werden, wenn sie verriegelt ist. Sie müssen den

Entriegelungsknopf betätigen, um die Zugstange zu entriegeln, und dann die Zugstange herausziehen, wie in der Abbildung gezeigt:

Einfache Fehleranalyse

Hinweis: Wenn sich ungewöhnliche Situationen nicht durch eine einfache Fehleranalyse beheben lassen, wenden Sie sich bitte an einen professionellen Kundendienst.

I. Autokühlschrank funktioniert nicht

1. Überprüfen Sie, ob die Stromversorgung ordnungsgemäß angeschlossen ist. (Überprüfen Sie, ob der Stecker locker ist oder Plus- und Minuspol sind vertauscht).
2. Prüfen Sie, ob der Netzschalter auf dem Bedienfeld eingeschaltet ist.
3. Überprüfen Sie, ob die Kühlungsbelüftung normal ist.
4. Überprüfen Sie, ob die Sicherung durchgebrannt ist.

II. Schlechte Kühlleistung

1. Prüfen Sie, ob der Deckel richtig geschlossen ist.
2. Prüfen Sie, ob die Türdichtung beschädigt oder deformiert ist.
3. Überprüfen Sie, ob die Belüftung rund um die Kühlschränke unzureichend ist.
4. Überprüfen Sie, ob die Temperatur richtig eingestellt ist.

ÿDefinition der Fehlercodes auf dem Display

Fehlercode	Fehlertyp
E1	Niedrige Eingangsspannung
E2	Lüfterfehler
E3	Kompressorstart fehlgeschlagen
E4	Niedrige Drehzahl des Kompressors
E5	Temperatur des Reglermoduls zu hoch
E6	Unterbrechung oder Kurzschluss des NTC

III. Ungewöhnliche Geräusche

1. Der Autokühlschrank steht nicht gerade.
2. Berühren Sie eine Wand oder ein anderes Objekt.
3. Im Inneren sind Teile lose oder fallen ab.

IV. Kondensation auf der Kühlschrankoberfläche

Wenn die Luftfeuchtigkeit 75 % übersteigt, kommt es zu leichter Kondensation an die Kastenoberfläche, was normal ist.

Fehler und Lösungen

ÿE1: Niedrige Eingangsspannung

Fehler 1: Stecken Sie das Netzkabel des Kühlschranks in den Zigarettenanzünder, bevor Sie das Auto startet. Lösung 1: Warten Sie nach dem Start eine Weile, bevor Sie das Auto anschließen.

Fehler 2: Die Eingangsspannung des Adapters ist zu niedrig.

Lösung 2: Stellen Sie den Batterieschutz auf Mittelspannung oder Niederspannung ein. Wenn es funktioniert nicht, ersetzen Sie den Adapter bitte durch einen neuen.

ÿE2: Lüfterfehler

Bitte ersetzen Sie den Lüfter durch einen neuen, wenn Sie feststellen, dass eine Fehlfunktion vorliegt.

ÿE3: Eingangsspannungsfehler aufgrund häufigen Startens des Kompressors

Wenn der Kühlschrank im Auto verwendet wird und E3 erscheint, schalten Sie ihn bitte für 5 Minuten und starten Sie es neu.

Wenn es nicht funktioniert, kann das als El-Fehler identifiziert werden. Bitte lösen Sie es gemäß die Lösung von El.

Wenn der Kühlschrank mit dem Adapter verbunden ist und E3 erscheint

ÿ Bitte stellen Sie den Batterieschutz auf die mittlere oder niedrige Stufe ein.ÿ Wenn das nicht funktioniert, ersetzen Sie den Adapter bitte durch einen neuen.

ÿE4: Niedrige Drehzahl des Kompressors

Bitte passen Sie die Eingangsspannung an und schalten Sie es erneut ein.

ÿE5: Überhitzung des Controller-Chips

Bitte schalten Sie das Gerät für 5 Minuten aus und prüfen Sie, ob die Überhitzung durch den Belüftung rund um

Kompressor.Verwenden Vorschläge

1. Wenn Sie über eine Backup-Batterie verfügen, können Sie jede eingestellte Temperatur aufrechterhalten unter allen Umständen ohne Sorgen.
2. Wenn Sie Eiscreme einfüllen, stellen Sie die Temperatur bitte auf die niedrigste Stufe ein. für längere Zeit eingeschaltet bleiben.
3. Verhindern Sie die gesundheitlichen Probleme durch das Trinken von Flaschenwasser, die durch hohe Temperatur.
4. Tiefkühlkost, seltene Meeresfrüchte und Fahrzeugkühlschränke lassen gefrorene frische Speisen begleiten die Reise.
5. Gesundheitsprodukte, Insulin und importierte Medikamente müssen gekühlt werden und Die präzise Temperaturregelung der Kühlschränke an Bord wird die Gesundheit fördern der Weg.
6. Die Teeblätter bleiben im Autokühlschrank effektiv frisch und Sie können Trinken Sie während der Autotour jederzeit frischen und köstlichen Tee.
7. Die beste Lagertemperatur für Rotwein beträgt 10 y - 18 y (50 - 64,4 y). Die

Eine präzise Temperaturregelung des Autokühlschranks kann effektiv sicherstellen, dass die Lagertemperatur von Rotwein.

1. Die Lagerzeit von hochwertigem Obst im Auto bei hohen Temperaturen im Sommer wird 2 Stunden nicht überschreiten. Auch wenn die Klimaanlage eingeschaltet ist, ist die Lagerzeit auch kürzer. Durch die Verwendung eines Autokühlschranks kann hochwertiges Obst effektiv konserviert werden.

2. Die Beschichtung hochwertiger Sonnenbrillen löst sich bei hohen Temperaturen ab. Sommer. Der Autokühlschrank ist ein idealer Ort zum Aufstellen.

3. Hochwertige Kosmetika können bei hohen Temperaturen leicht verderben. Auto. Tragen Sie Kosmetika mit dem Auto, und der Autokühlschrank wird Ihr besserer Auswahl.

Sicherheitsvorkehrungen

(1) Stellen Sie sicher, dass die an den Bordkühlschrank angeschlossene Netzspannung korrekt ist jederzeit
(Die Parameter sind mit den zugelassenen Spannungsparametern des Bordkühlschrank).
(2) Gießen Sie keine Flüssigkeit direkt in den Autokühlschrank.
(3) Um Gefahren zu vermeiden, ist es verboten, am Kühlschrank eigenmächtig Änderungen vorzunehmen.
(4) Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) bestimmt, die eingeschränkte körperliche, sensorische oder geistige Fähigkeiten oder mangelnde Erfahrung und Kenntnissen, es sei denn, sie werden beaufsichtigt oder in die Handhabung eingewiesen. Verwendung des Geräts durch eine für die Sicherheit verantwortliche Person.
(5) Kinder sollten beaufsichtigt werden, um zu vermeiden, dass sie mit dem Gerät spielen.
(6) Dieses Gerät kann von Kindern ab 8 Jahren benutzt werden und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, wenn sie beaufsichtigt oder unterwiesen wurden über den sicheren Gebrauch des Geräts informiert und verstehen die Gefahren Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer Wartungsarbeiten dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

(7) Um eine Gefährdung durch Instabilität des Gerätes zu vermeiden, muss es unter die Anweisungen.
(8) Lagern Sie keine explosiven Stoffe wie Aerosoldosen mit einem brennbaren Treibmittel in diesem Gerät.

WARNUNG: Dieses Gerät enthält das brennbare Schaummittel Cyclopentan:

1) Bitte vermeiden Sie Kontaktfeuer beim Transport und Gebrauch.
2) Bitte wenden Sie sich bei einer Störung der Maschine an einen Fachmann zur Wartung.
3) Bitte schicken Sie es bei der Entsorgung an Ihre örtliche Entsorgungsstelle.

WARNUNG: Bitte beachten Sie bei der Verwendung, Wartung und Entsorgung des Gerätes

achten Sie auf ein Symbol ähnlich der linken Seite, das sich auf der Rückseite des

Gerät (Rückseite oder Kompressor) und mit gelber oder oranger Farbe. Es besteht die Gefahr von Feuerwarnsymbol. In den Kältemittelleitungen und -rohren befinden sich brennbare Materialien.

Kompressoren. Bitte halten Sie sich während der Verwendung, Wartung und Entsorgung von Feuerquellen fern.

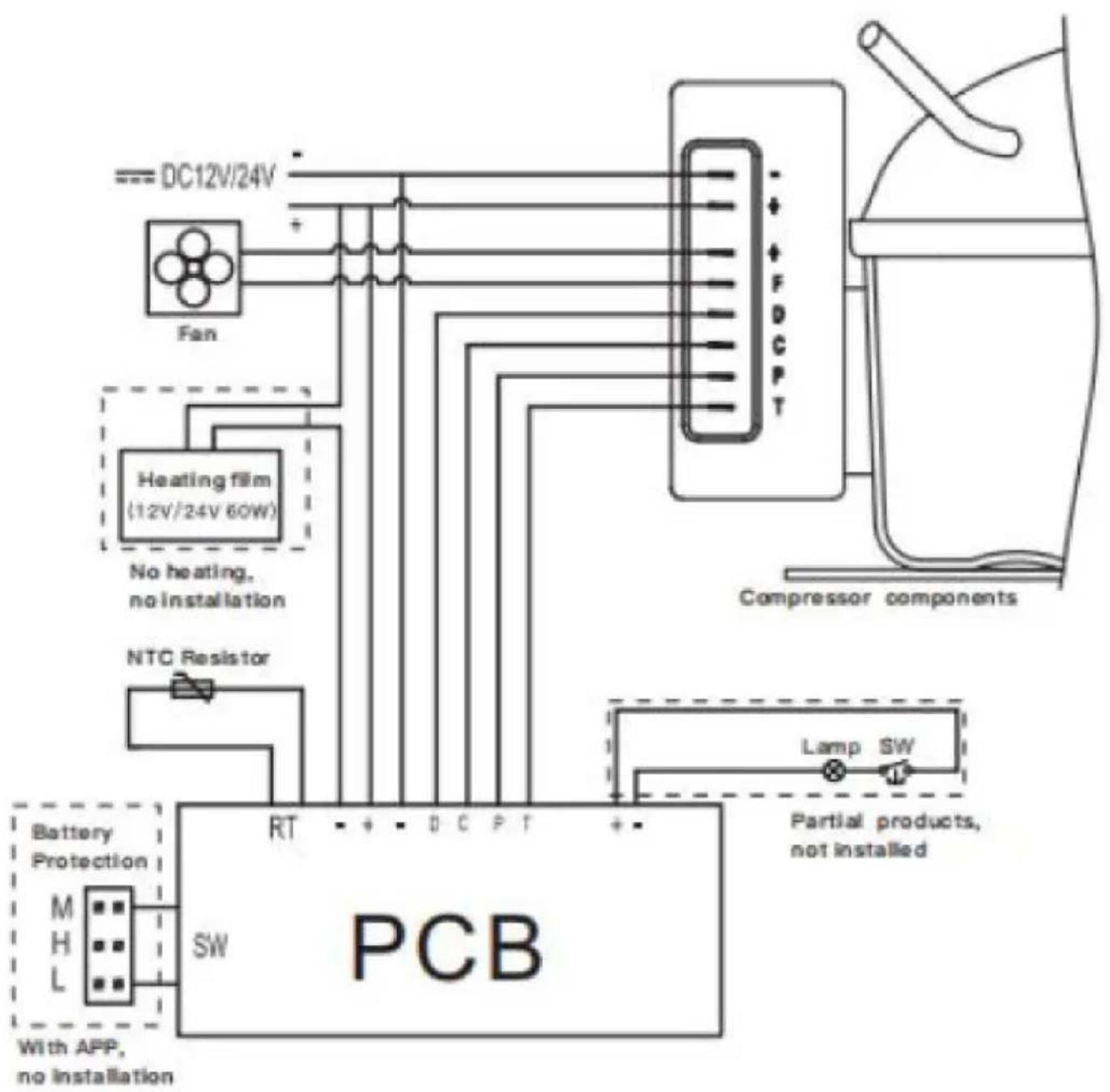

Elektrisches Schaltbild

Technischer Support und E-Garantie-Zertifikat

ÿ Funktionsintroduktion
