GEBRUIKSAANWIJZING Comfortcam 22128 TREBS

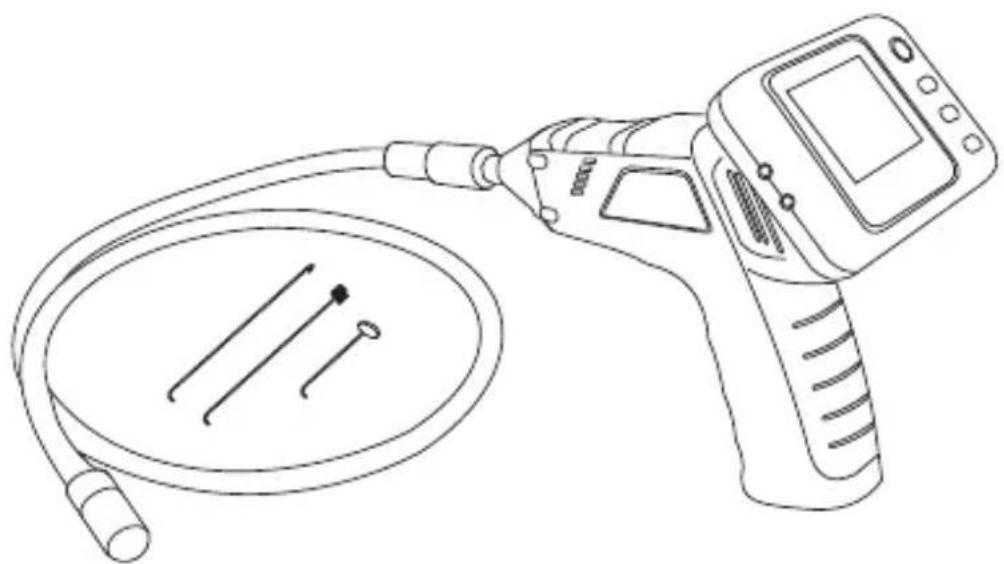

Endoscoop met flexibele zwanenhalsen ingebouwde waterdichte camera

Model CC-128

Versie Nr. 1.0

Lees voor gebruik de handleiding aandachtig door.

Veiligheidsaanwijzingen 1

Leveringsomvang 2

Beschrijving van het toestel

Toestelaanzlicht 3

Inbedrijfstelling

Batterijen inleggen 4

Kabelmontage 4

Installatie van de accessoires 5

Accu laden in de monitor 5

Bedrijf 6

Milieuvriendelijke verwijdering 9

Conformiteitverklaring 9

Lees deze aanwijzingen a.u.b. voor het eerste gebruik zorgvuldig door.

Algemene aanwijzingen

• Plaats het toestel nooit op een onstabiele ondergrond. Door het neervallen können Personen verwond raken.
• Het toestel mag nicht in kinderhanden geraken. Het is geen spelgoed.
• Let ook op de veiligheidsaanwijzingen en de gebruiksaanwijzingen van de overige toestellen, waarop het toestel aangesloten worden.
• In commerciale inrichtingen要去 de ongevalenpreventievoorschriften van de Vereniging van de Commerciale ongevalenverzekeringen voor elektrische installations en bedrijfsmiddelen nageleefd worden.
• In scholen, opleidingsinrichtingen, hobby- en zelfhulpwerkplaatsen要去 bediening van elektronische producten door geschoold personeel gecontroleerd worden.
• Wendt u a.u.b. tot een vakman als u vragen of twijfels heeft met betrekking tot het toestel,+zijn werking,veiligheid of correcte aansluiting.
• De verkoper neemt geen verantwoordelijkheid over voor schade, die opttreedt bij het gebruik van het toestel, en ook Niet voor klachten van derden.

Omgevingsvoorwaarden

• Vermijd sterke mechanische belastingen van het toestel. Bescherm het gegen vibraties en harde schokken.
• Laat het nicht vallen en schud het Niet. Overmatige druk op het LCD -display zou het hunnen beschadigen.
• Stel het toestel Niet bloot aan hoge temperaturen (meer dan 60^ ) en sterke temperatuurschommelingen.
• Bescherm het gegen directe zonnestraling en de nabijheid van radiatoren.
• Bescherm het toestel gegen vochtigkeit. Toesteldelen, de kabel en de minicamera, zich waterdicht en mogen met water in aanrakingkommen.
• Gebruik het toestel Niet op stoffigeplaatsen. Bescherm het gegen stof.
• Delen van de behuizing of het toebehoren hunnen zogenaamdeWeekmakers bevatten, die gevoelige meubel- en kunststofoppervlakken hunnen aantasten. Vermijd waarom een direct contact met gevoelige vlakken.

Storingen

• Mocht een voorwerp of vloeistof in het toestel geraken, moet u het door een geautoriseerde geschoolde arbeidskracht lately controlleren voordat u het verder gezruikt.

Toestelaanzlicht

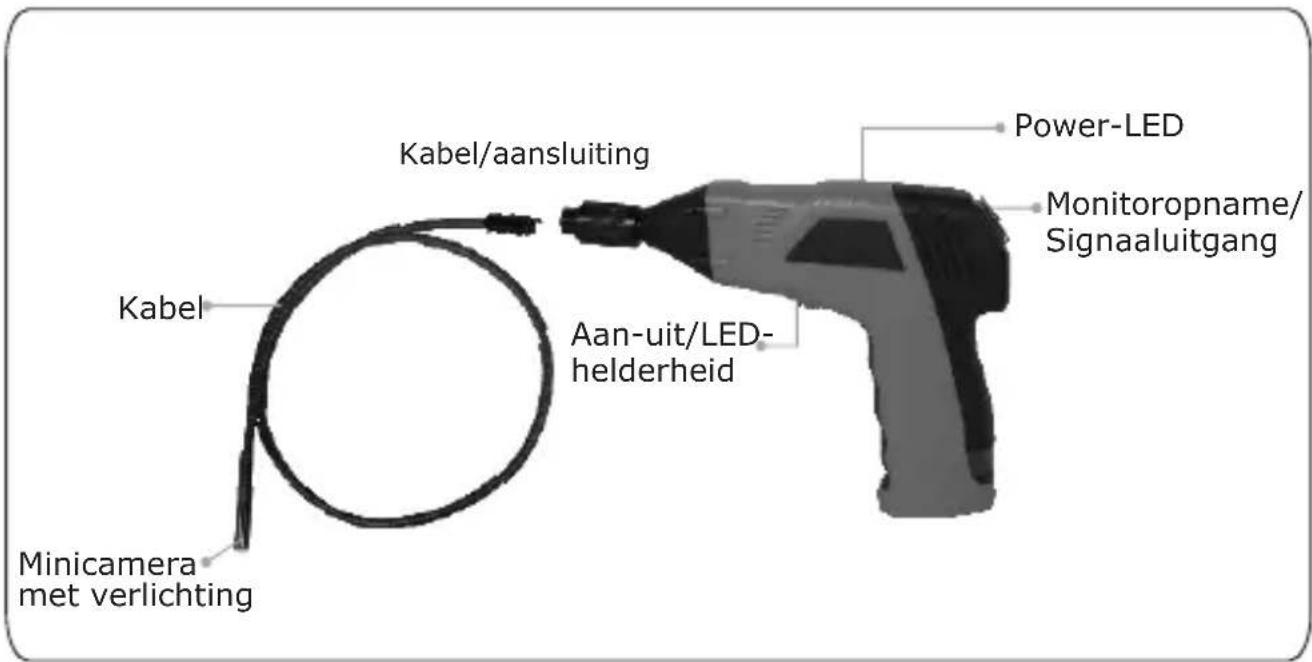

Handtoestel

Monitor

• De meeste elektronische toestellen zoals lampen, computers, telefoons enz. creeren een elektromagnetisch veld. Plaats geen elektronische articelen naast het toestel om ongewenste storingen en beinvloedingen te vermijden.

Verpakkingsmaterial

• Laat het verpakkingsmaterialial Niet achteloos liggen. Plasticfolies/-zakken enz. können voor kinderen gevaarlijk spelgoed worden.

Reiniging en verzorging

-Bewaar het toestel steeds op een zuivere en droge plaats.
- Gebruik voor de reiniging van de externe vlakken een droge en zachte doek.

Storing door radio

• Het toestel werkt op een frequentie van 2468 MHz. Deze frequentie kan ook door andere toestellen, die video per radio overdragen, gebruikt worden. In afzonderlijke geallen können bijgevolg storingen optreden.

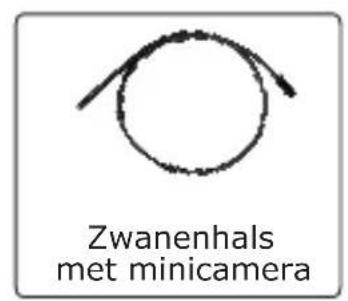

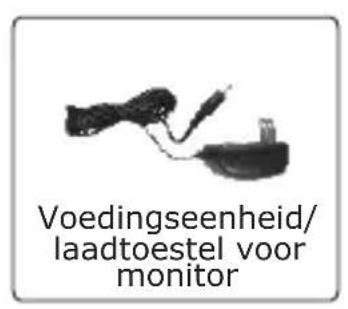

Leveringsomvang

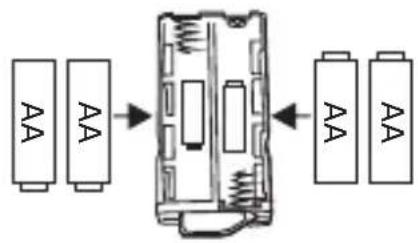

Batterijen inleggen

De batterijen worden in een batterijvak in de handgreep gelegd.

• Verwijder met een schroevendraier de schroef op de onderzijde van de handgreep.

• Schuif nu het deksel in de pijlichting.

• Verwijder het batterijvak.

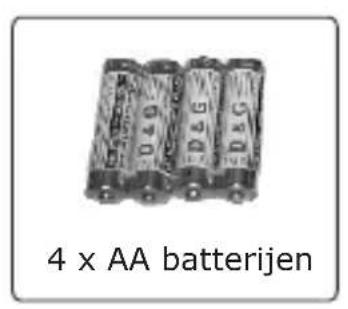

• Leg nu bij naleving van de juiste polariteit 4 AA batterijen in het batterijvak. Voor de eerste uitrusting behoren 4 alkalinebatterijen tot de leveringsomvang.

• Installer het batterijvak opnieuw in de handgrep. Let op de geleiding aan de zichde. Een verwisseling van de polen worden daardooruitgesloten.

Bij het verwangen van de batterijen steeds de complete set batterijen verwangen.

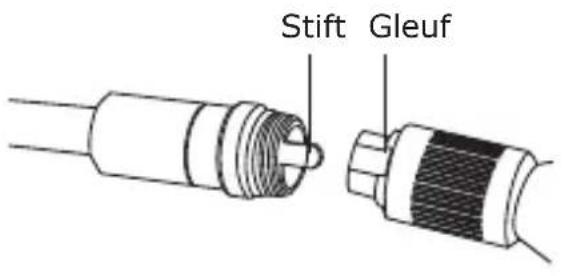

Montage van de kabel aan het handtoestel

Voor een correct bedrijf要去ervolgens de kabel op het handtoestel aangesloten worden. Om een goede stekkeringeideing te garanderen, heeft de kabel een stift en het handtoestel een gleuf. Steek beiden samen en draai dan de gekartelde knop met de hand aan.

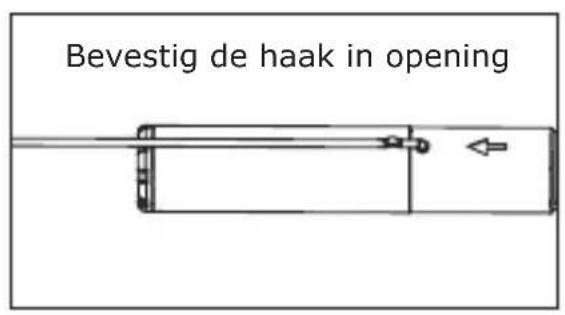

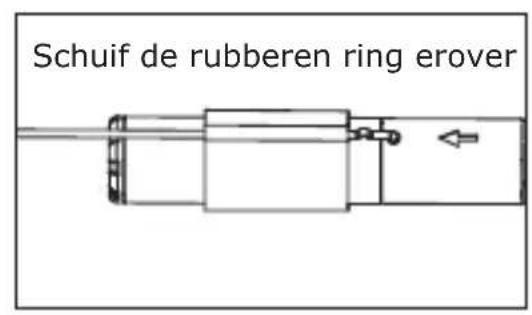

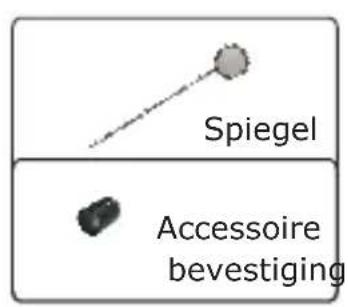

Installeren van de accessoires

De drie accessoireswelke+zijn bijgevoegd(spiegel,haak en magneetopzetakstuk) worden allemaal opdezelfde manier aan de camera bevestigd.De installmentie is als volgt:

Accu laden in de monitor

De monitor beschikt over een ingebouwde li-ion accu. Een volle lading is voldoende voor een bedrijf van ca. 5uur.

Leef in elk geval de volgorde na, waarin de monitor op de voeding aangesloten要去 worden.

• Verbind de adapterkabel met de voedingseenheid.
• Steek nu de 4-polige klinkstekker in de overeenkomstige bus aan de linkerzijde van de monitor.
• Vervolgens de voedingseenheid in het stopcontact steken.
• Tijdens het laadproces schijnt de power-LED rood.
• De monitor kan met de aangesloten voedingseenheid bedreven worden.

Controleer het toestel voor elke inzet opmerkzaam op beschadigingen. Vooral de kabel mag geen defecten aan de isolatie hebben. Enerzijds kan binnendringend water de kabel beschadigen en anderzijds kan contact met stroomvoerende delen tot elektrische schokken leiden.

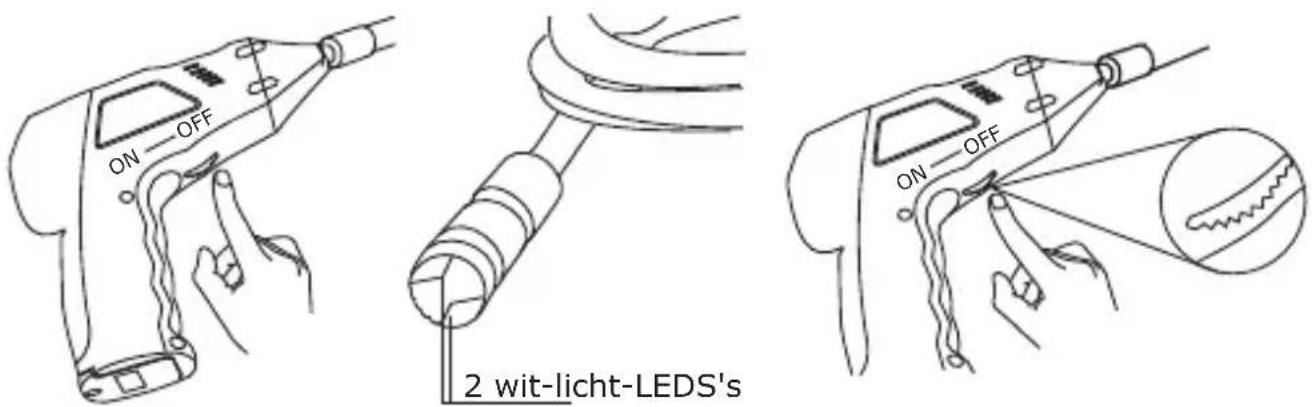

Gebruik handtoestel

Schakel het handtoestel aan de onderzijde in. Door aan het rad te draaien, worden de helderheid van de LED's bij de camera verhoogd of verlaagd.

De kabel mag nicht geknikt worden. De max. binnenradius mag 15 cm nicht overschrijden.

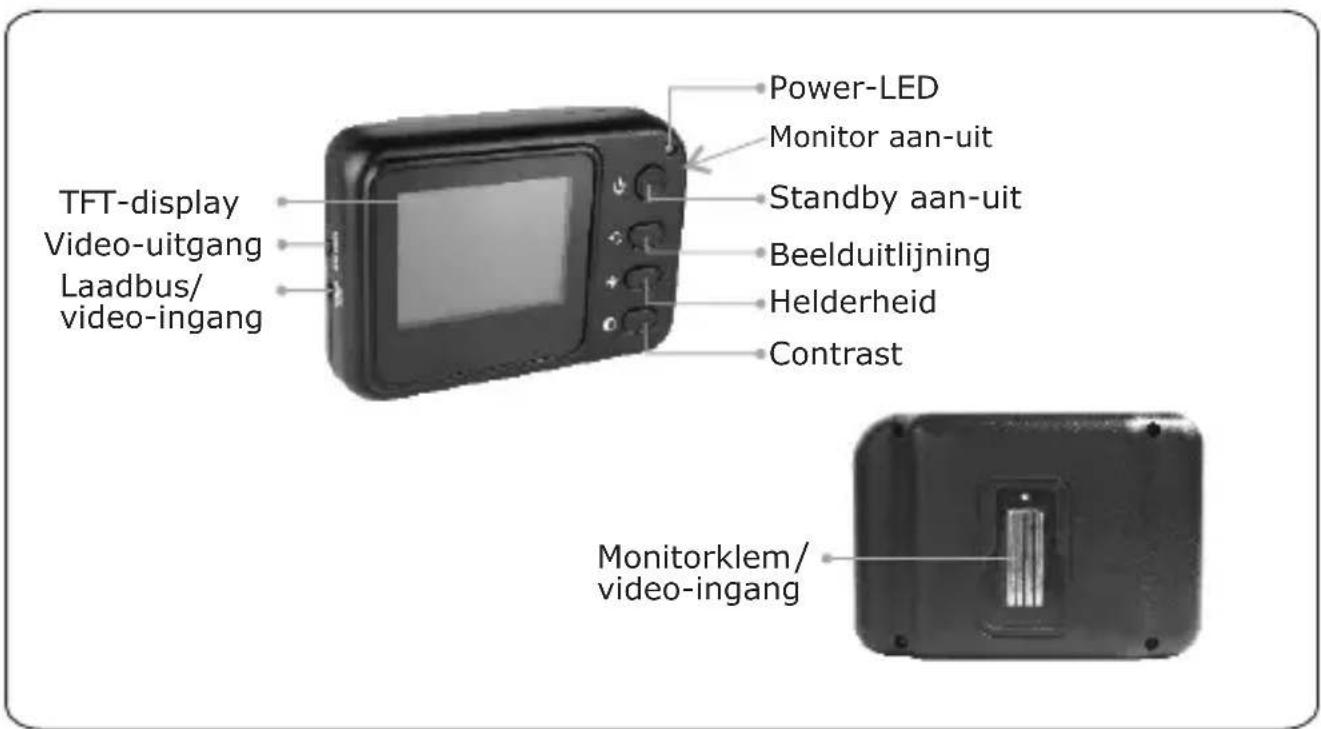

Gebruik TFT monitor

Schuif de aan/uit-schakelaar aan de rechtzerzijde in de ON-positie. Schakel verwolgens de monitor met de standby-toets in. De power-LED schijnt groen. Stel aan het handtoestel een geschikteverlichting in. Aan de monitor kut u nu de beeldhelderheid enhet contrast instellen onafhankelijk van de voorinstelling van deLED-helderheid aan het handtoestel.

Door telkens op de toets beelduitlijning te drukken kan het beeld 180^ gedraaid of in spiegelbeeld weergegeven worden. Als de monitor op het handtoestel bevestigd is, wordt het signalaal gezonden via de contacten aan de monitor en het handtoestel. Zodra u de monitor opnieuw van het handtoestel afneemt, gebeurt de overdracht via ether

De afstand:tussen monitor en handtoestel bedraagt doorgaans max. 5m. In afzonderlijke geallen kan een afstand van max. 10m bereikt worden. Dit is afhankelijk van de omgeving, waarin beiden toestellen bedreven worden.

Technische gegevens

Handtoestel	Beeldsensor	CMOS
	Pixelaantal	704 x 576 (PAL)
	Beschouwingshoek	50°
	Overdrachtfrequentie	2468MHz
	Min. verlichting	0 Lux
	Soort modulatie	FM
	Bandbreedte	18MHz
	Voeding	4xAA Batterijen
	Afmetingen	186 x 145 x 41(mm) (zonder flexibele kabel)
	Gewicht	530g
	Camera diameter	9mm
Monitor	Display	2.4" TFT-LCD
	Pixel	480 x 240
	Videosystem	PAL
	Overdrachtfrequentie	2468MHz
	Voedingsspanning ingebouwde li-ion accu
	extern Voedingsspanning	8V-24V/450mA
	Videoniveau	0,9-1,3Vpp an 750hm
	Afmetingen	100x70x30mm
	Gewicht	140g
	Temperatuurbereik	-10°C~+50°C/+14°C~+122°C
	Vochtigheidsgraad	15~85%RH

CE-verklaring

Elektrische afvalproducten mogen nicht worden opgeruimd bij het huishoudelijk afval. Recycle als dat möglichk is. Neem contact op met uw gemeente of de handelaar voor advies over recycling.
