BEDIENUNGSANLEITUNG Comfortcam 22128 TREBS

Technische gegevens 8

Insertion des piles 4

Montage du cable 4

Installation des accessoires 5

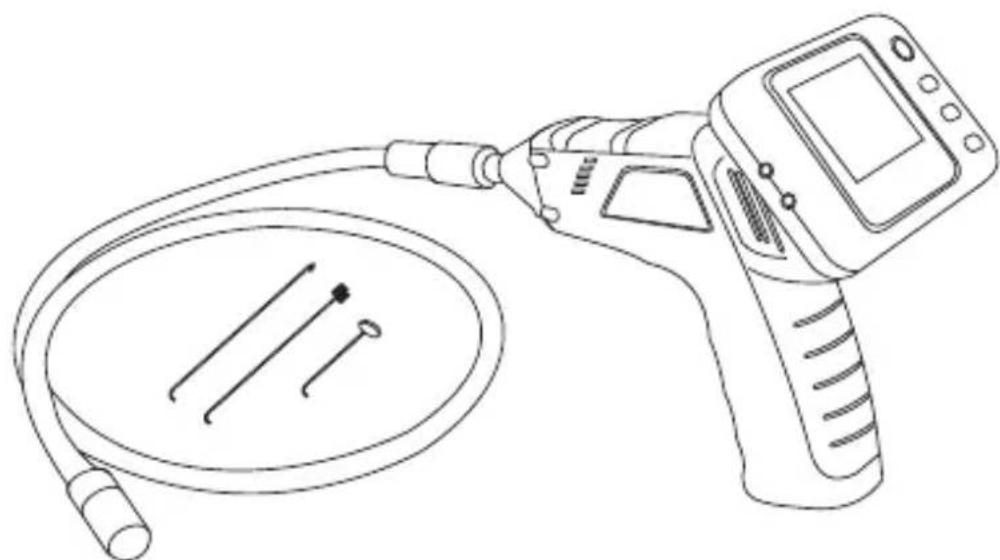

Endoskop mit flexiblem Schwanenhals und integrierter wasserdichter Kamera

Model CC-128

Version Nr. 1.0

Sicherheitshinweise 1

Lieferumfang 2

Gerätebeschreibung

Geräteansicht 3

Inbetriebnahme

Batterien einlagen 4

Kabelmontage 4

Installation des Zubehörs 5

Akku laden im Monitor 5

Betrieb 6

Technische Daten 8

Umweltgerechte Entsorgung 9

Konformitätserklarung 9

Bittelesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch.

Allgemeine Hinweise

• Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen können Personen verletzt werden.
• Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug.
• Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen Geräte, an die das Gerät angeschlossen wird.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- oder Selfsthilfewerkstätten ist das Betreiben elektronischer Produkte durch geschultes Personal verantwortlich zu überwachen.
• Wenn Sie Fragen oder Zweifel hinsichtlich des Geräts, dessen Arbeitsweise, der Sicherheit oder den korrekten Anschluss haben, wenden Sie sichitte an unsere technische Auskunft oder einen anderen Fachmann.
• Der Verkäuer übernimmt keine Verantwortung für Schäden, die bei der Benutzung des Gerätes auftreten, sowie für Beanstandungen Dritter.

Umgebungsbedingungen

• Vermeiden Sie starke mechanische Beanspruchungen des Gerätes. Schützen Sie es vor Vibrationen, harten Stößen, halten Sie es nicht fallen und schütteln Sie es nicht. Übermäßiger Druck auf das LC-Display könnte es beschädigen.
• Setzen Sie das Gerät keinen hohen Temperaturen (über 60^ ) und starke Temperaturschwankungen aus. Schützen Sie es vor direkter Sonnenstrahlung und der Höhe zu Heizkörpern.
• Schützen Sie das Gerät vor Feuchtigkeit. Geräteile, das Kabel und die Minikamera, sind wasserdicht und)dürfen mit Wasser in Berührung kommt.
• Verwenden Sie das Gerät nicht an staubigen Orten. Schützen Sie es vor Staub.
• Teile des Gehäuses oder Zubehörs können sogenannte Weichmacher enthalten, die empfindliche Möbel und Kunststoffoberflächen angreifen können. Vermeiden Sie darum einen direkten Kontakt mit empfindlichen Flächen.

Störungen

• Sollte ein Gegenstand oder Flüssigkeit in das Gerät gelangen, halten Sie das Gerät von einer autorisierten Fachkraft überprüfen, bevor Sie es weiter verwenden.
• Die meisten elektronischen Geräte, wie Lampen, Rechner, Computer, Telefon etc. erzeugen ein elektromagnetisches Feld. Platzieren Sie keine elektronischen Artikel geben dem Gerät, um unerwänschte Störungen und Beeinflussungen zu vermeiden.

Verpackungsmaterial

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tuten, etc.
  Konnen für Kinder zu einem gefährlichen Spielzeug werden.

Reinigung und Pflege

• Bewahren Sie das Gerät immer an einem sauberen, trockenen Platz auf.
• Verwenden Sie zur Reinigung der Außenflächen ein trockenes, weiches Tuch.

Störung durch Funk

• Das Gerät arbeitet auf einer Frequenz von 2468 MHz. Diese Frequenz kann auch von anderen Geräten, die Video per Funk übertragen, benutzt werden. Es kann somit in Einzelfällen zu Störungen kommt.

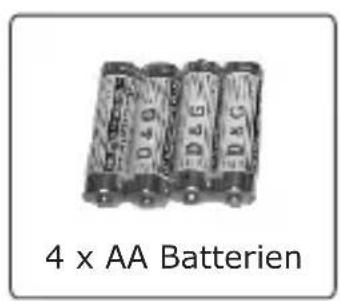

Lieferumfang

Geräteansicht

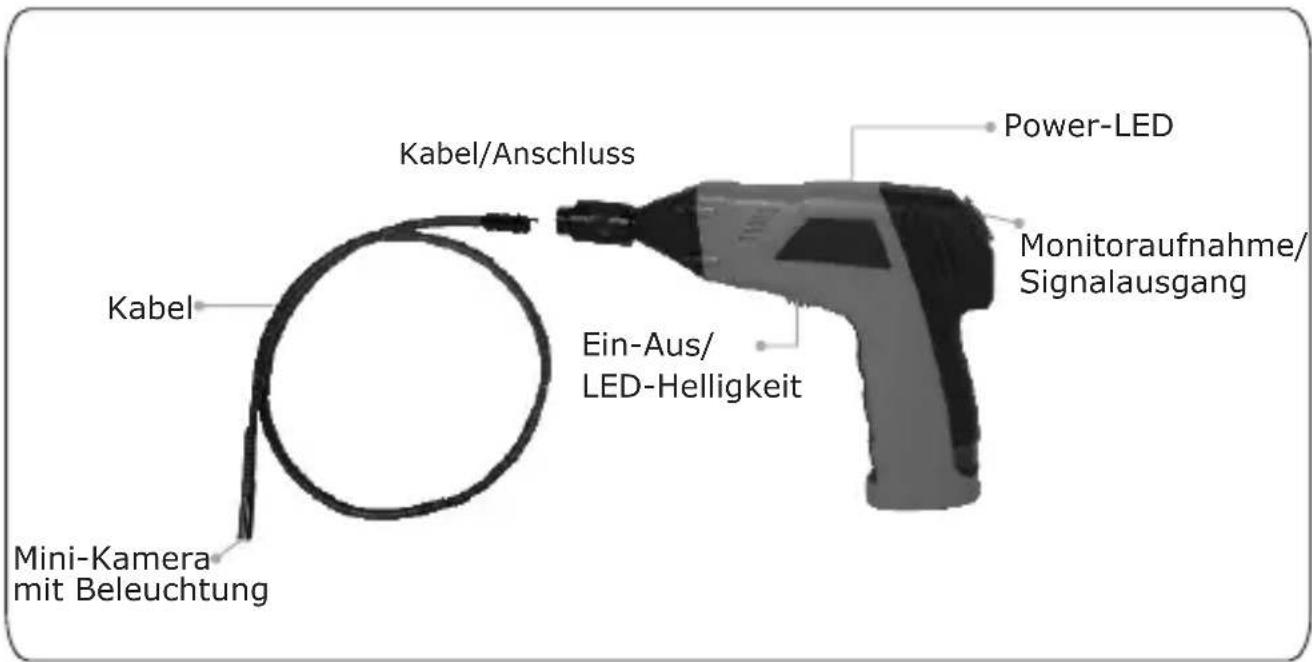

Handgerät

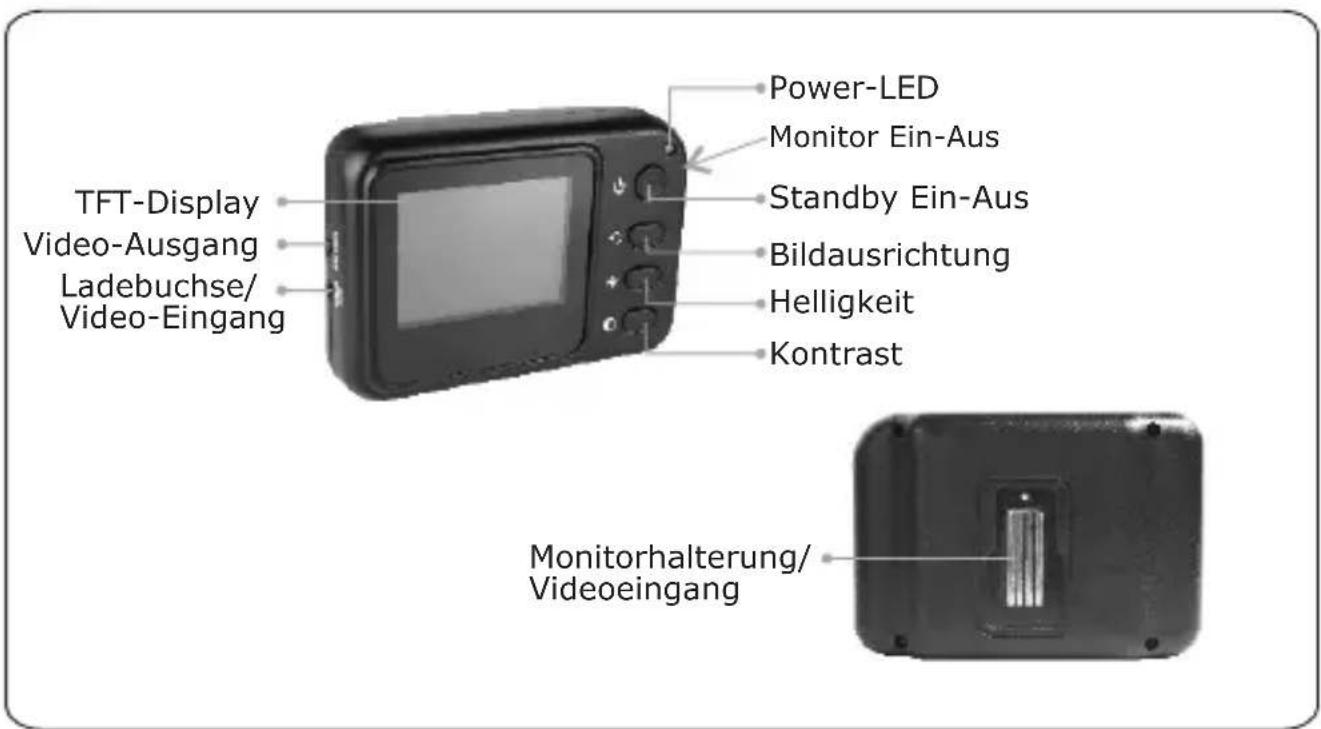

Monitor

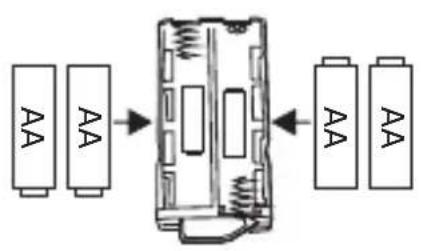

Batterien einlagen

Die Batterien werden in ein Batteriefach im Handgriff eingelegt.

• Entfernen Sie mit einem Schraubendreher die Schraube auf der Unterseite des Handgriffs.

• Schieben Sie nun den Deckel in Pfeilrichtung.

• Entnehmen Sie das Batteriefach.

• Legen Sie nun unter Beachtung der richtigen Polarität 4 AA Batterien in das Batteriefach ein. Für die Erstausstattung befinden sich 4 Alkalien-Batterien im Lieferumfang.

• Installieren Sie das Batteriefach wieder im Handgriff. Achten Sie auf die Führung an der Seite. Eine Verpolung wird dadurch ausgeschlossen.

Beim Austauschen der Batterien immer den kompletten Satz Batterien austauschen.

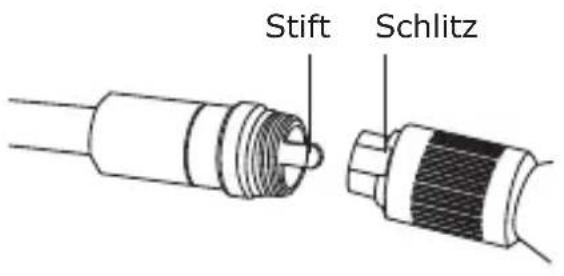

Montage des Kabels am Handgerät

Für den korrekten Betrieb muß als{nachstes das Kabel an das Handgerät angeschlossen werden. Um eine gute Steckerführung zu gewährleisten, hat das Kabel einen Stift und das Handgerät einen Schlitz. Stecken Sie beides zusammen und drehen dann den Rändelknopf handfest an.

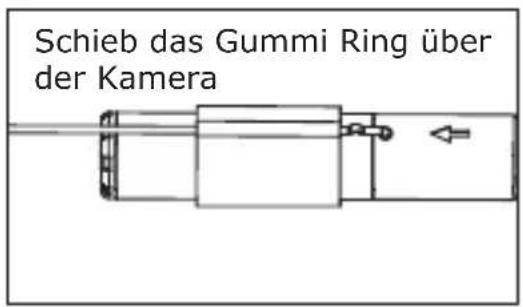

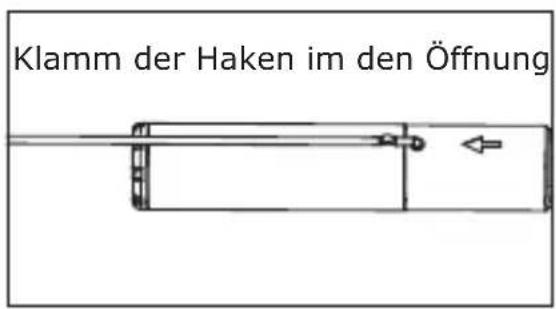

Installation des Zubehörs

Das Zubehör besteht aus 3 Teilen, einem Spiegel, einem Magneten und einem Haken, die in gleicher Weise am Kamerakopf befestigt werden:

Beachten Sie unbedingt die Reihenfolge in der der Monitor an die Stromversorgung angeschlossen werden muß.

• Verbinden Sie das Adapterkabel mit dem Netzteil.
• Stecken Sie nun den 4poligen Klinkenstecker in die entsprechende Buchse an der linken Seite des Monitors.
• Anschließend konnen Sie das Netzteil in die Steckdose stecken.
• Wahrend des Ladevorgangs leuchtet die Power-LED rot.
• Der Monitor kann mit dem angeschlossenen Netzteil betrieben werden.

Kontrollieren Sie aufmerksam vor jedem Einsatz das Gerätauf Beschädigungen. Vor allem das Kabelarfkeine Defekte an der Isolierung haben. Zum einen kann eindringerdes Wasser das Kabel beschädigen, zum anderen kannes beim Kontakt mit stromführrenden Teilen zu Stromschlagen kommt.

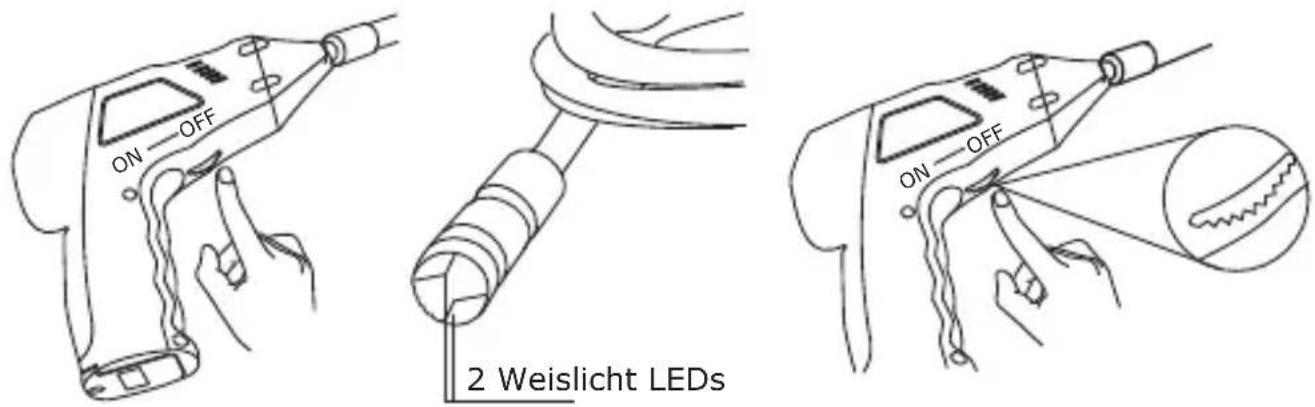

Benutzung handgerät

Schalten Sie das Handgerät auf der Unterseite ein. Durch Drehen am Rad wird die Helligkeit der LEDs an der Kameraspitze eingestellt und arbeitet somit als Dimmer.

Das Kabelarf nicht geknicht werden. Der max. Innenradius sollte 15 cm nicht unterschreiben.

Benutzung TFT-Monitor

Schieben Sie den Ein-Aus-Schalter auf der rechten Seite auf die ON-Position. Schalten Sie anschließend den Monitor mit der Standby-Taste ein. Die Power-LED leuchtet grün. Stellen Sie am Handgerät eine geeignete Beleuchtung ein. Am Monitor konnen Sie nun die Bildhelligkeit und den Kontrast einstellen, unabhängig von der Voreinstellung der LED-Helligkeit am Handgerät.

Das Bild kann mit jedem Druck auf die Taste die Bildausrichtung um 180^ gedreht bzw. gespiegelt werden. Wenn der Monitor auf dem Handgerät befestigt ist, erfolgt die Signalübertragung über die Kontakte am Monitor und Handgerät. Sobald Sie den Monitor vom Handgerät wieder abnehmen, geschieht die Übertragung über Äther

Die Reichweite zwischen Monitor und Handgerät beträgt in der Regel bis 5m. In Einzelfällen konnen bis zu 10m erreicht werden. Das ist abhängig von der Umgebung in der beiden Geräte betrieben werden.

Technische Daten

Handgerät	Bildsensor	CMOS
	Anzahl der Pixel	704 x 576 (PAL)
	Betrachtungswinkel	50°
	Übertragungs Frequenz	2468MHz
	min. Beleuchtung	0 Lux
	Modulationsart	FM
	Bandbreite	18MHz
	Stromversorgung	4xAA Batterien
	Abmessungen	186 x 145 x 41(mm) (ohne flexibles Kabel)
	Gewicht	530g
	Kameradurchmesser	9mm
Monitor	Display	2.4" TFT-LCD
	Pixel	480 x 240
	Videosystem	PAL
	Übertragungs Frequenz	2468MHz
	Stromversorgung	eingebauter Li-Ion-Akku
	externe Versorgungsspannung	8V-24V/450mA
	Videopegel	0,9-1,3Vpp an 750hm
	Abmessungen	100x70x30mm
	Gewicht	140g
	Temperaturbereich	-10°C~+50°C/+14°C~+122°C
	Feuchtingkeitsgrad	15~85%R

CE Erklärung

Umweltgerechte Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte gekennzeichnet. Nutzen Sie die von Ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.
