GEBRUIKSAANWIJZING Comfion FURM80000 ABUS

1. Algemeen 2
2. Veiligheidsinstructies 4
3. Gedrag bij alarm 7
4. Werkingsprincipe en eigenschappen 7
5. Montage & Ingebruikname 11

5.1. Locatiekeuze 11
5.2. Waar de melder niet geïnstalleerd zou moeten 12
5.3. Montage van de rookmelder 12
5.4. Component toevoegen aan het alarmsysteem 14

1. Werkingswijze, onderhoud en instructies 14
2. Garantie 22
3. Recyclen 23
4. Conformiteit 23

1. Algemeen

1.1. Inleiding

Hartelijk dank dat u hebt gekozen voor een product van ABUS Security Centre (ook kortweg "ABUS" genoemd) in de vorm van de draadloze Comfion-rookmelder. Deze handleiding bevat belangrijke beschrijvingen, technische gegevens, overzichten en verdere informatie over projectplanning, ingebruikname en bediening van de draadloze Comfion-rookmelder in combinatie met de draadloze Comfion-alarmcentrale. De hier beschreven producten/systemen mogen alleen worden geïnstalleerd en onderhouden door personen die gekwalificeerd zijn voor de betreffende taak. Gekwalificeerd personeel voor de installatie en het onderhoud van het systeem is meestal een getrainde en gespecialiseerde ABUS-partner.

1.2. Beoogd gebruik / Wettelijk verplichte aanwijzingen

De verantwoordelijkheid voor het wettelijk conforme gebruik van het product ligt bij de koper of klant en de eindgebruiker. In overeenstemming met de aansprakelijkheid van de fabrikant voor zijn producten zoals gedefinieerd in de productaansprakelijkheids-wetgeving, moet de bovenstaande informatie in acht worden genomen en worden doorgegeven aan exploitanten en gebruikers. Niet-naleving

ontslaat ABUS Security Center van zijn wettelijke aansprakelijkheid. Oneigenlijk of ongebruikelijk gebruik, reparatiewerkzaamheden of modificaties die niet uitdrukkelijk door ABUS zijn goedgekeurd en ondeskundig onderhoud kunnen storingen tot gevolg hebben en moeten worden vermeden. Wijzigingen die niet uitdrukkelijk door ABUS zijn toegestaan, leiden tot het vervallen van de aansprakelijkheid, garantie en speciaal overeengekomen garantie-aanspraken.

Architecten, technische gebouwplanners (TGA) en andere adviserende instellingen zijn verplicht alle benodigde productinformatie bij ABUS op te vragen om te voldoen aan de informatie- en instructieverplichtingen volgens de Wet Productaansprakelijkheid. Gespecialiseerde dealers en installateurs moeten de informatie in de ABUS-documentatie naleven en indien nodig doorgeven aan hun klanten. Verdere informatie is te vinden op www.abus.com op de algemene pagina of voor dealers en installateurs in het partnerportaal op https://www.abus-sc.nl

Neem voor verdere hulp contact op met uw leverancier. Algemene informatie over de draadloze Comfion-drukknop is te vinden op onze homepage: https://abus.com/products/FURM80000

1.4. Colofon

Nederlands

Met de publicatie van nieuwere installatiehandleidingen verliest deze uitgave haar geldigheid. Alle rechten voorbehouden. Niets uit deze installatiehandleiding mag in welke vorm dan ook gereproduceerd of vermenigvuldigd worden of verwerkt worden met elektronische, mechanische of chemische processen zonder schriftelijke toestemming van de uitgever. ABUS Security Center aanvaardt geen aansprakelijkheid voor technische of drukfouten en de gevolgen daarvan. De informatie in deze installatiehandleiding is naar beste weten en kunnen samengesteld, rekening houdend met de huidige stand van de techniek. Zij worden regelmatig herzien en waar nodig bijgewerkt of gecorrigeerd. Alle handelsmerken en industriële eigendomsrechten worden erkend, wijzigingen in het kader van de van technische vooruitgang kunnen zonder voorafgaande kennisgeving worden aangebracht.

2. Veiligheidsinstructies

2.1. Verklaring van symbolen

In deze installatiehandleiding worden de volgende symbolen gebruikt:

Symbool	Signaalwoord	Betekenis
	Voorzichtig (gevaar)	Duidt op een risico op letsel of gezondheidsrisico, bijvoorbeeld door elektrische spanning
	Belangrijk	Duidt op mogelijke schade aan het apparaat/de accessoires of op een risico op letsel of gevaren voor de gezondheid
	Aanwijzing	Geeft belangrijke informatie aan

2.2. Aanwijzingen voor de batterij

Het apparaat wordt gevoed door een 3V CR123A batterij. De batterij kan indien nodig worden vervangen en is niet oplaadbaar!

• Directe sterkte warmte kan de batterijen beschadigen. Plaats het toestel daarom niet op warmtebronnen (bijv. verwarming) of in direct zonlicht.
• Verwijder de batterijen alleen als u ze wilt vervangen, omdat het toestel zonder batterijen in een gevaarsituatie niet kan

waarschuwen.

- Na vervanging van de batterijen moet de werking van het apparaat worden gecontroleerd.

2.3. Werking van het toestel

Om een optimale werking van het toestel te garanderen, neemt u de volgende punten in acht:

• Het toestel mag niet worden afgedekt!
• Het toestel mag niet geverfd of met behang afgedekt worden!
• U mag het toestel in geen geval openen of repareren. In geval van veronachtzaming vervalt de garantie.
• Als het toestel is gevallen of op een andere manier beschadigd is, mag het niet meer worden gebruikt.
• De rookmelder detecteert geen gassen, dampen, hitte, vuurgloed en vlammen!
• Personen met een beperkt gehoor kunnen het alarm mogelijk niet horen! Voor dergelijke situaties zijn er melders, die uitgerust zijn met een aanvullende optische signalering!
• Vooral hoge elektromagnetische stralingen kunnen de werking van de melder beperken. Installeer de melder daarom niet in de buurt van apparaten die elektromagnetische straling uitzenden of in de buurt van magneten.

3. Gedrag bij alarm

1. Waarschuw alle bewoners
2. Help kinderen, mensen met een handicap, ouderen en zieke mensen.
3. Sluit alle ramen en deuren achter u.
4. Verlaat het gebouw onmiddellijk.
5. Gebruik geen liften
6. Alarmeer de brandweer: Tel.: 112 (NL + EU)

4. Werkingsprincipe en eigenschappen

4.1. Productkenmerken

De draadloze Comfion-rookmelder FURM80000 is een rookmelder. De rookmelder werkt op basis van het optische principe (foto-elektrische reflectie) en heeft een meetkamer, waarin de binnendringende rookdeeltjes worden gemeten. Als de alarmdrempel wordt overschreden, klinkt er luid, akoestisch alarm.

Belangrijkste kenmerken:

• Voor plafondmontage
• detecteert betrouwbaar rook in het detectiegebied
• Meldt de gedetecteerde rook aan de alarmcentrale
• Optische rooksensor
• Stootvaste uitvoering
  • Eenvoudige installatie
• Bewaking van de draadloze verbinding via supervisiemelding
• Spanningsbewaking en melding batterij-leeg.
• Versleuteld, draadloos AES128 bit-protocol en bescherming tegen Replay-aanvallen
  • Gecertificeerd volgens EN 14604

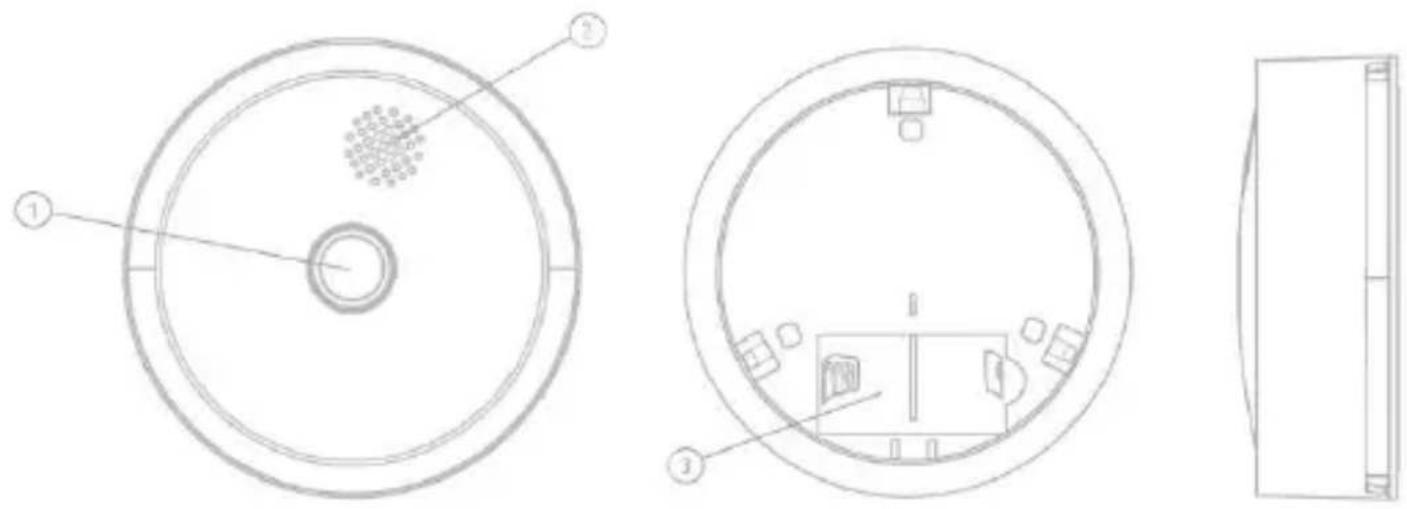

4.3. Beschrijving van het apparaat

Productopbouw

4.4. Compatibiliteit

De draadloze Comfion-rookmelder is compatibel met de volgende producten:

• Draadloze alarmcentrale Comfion FUAA80000
• Draadloze repeater Comfion FUM080100

afmetingen (H x ø)	30 x 86 mm
Gewicht	95g (incl. Batterij)
Bedrijfstemperatuur	0 °C tot + 40 °C
Milieuklasse	II (EN 50131-1 + A3:2020)
Luchtvochtigheid	max. 85% RH(relatieve luchtvochtigheid)
Rookdetectie	Foto-elektrische reflectie
Volume (zoemer)	>85dB @3m
Bewakingsgebied	max. 50 m2
Indicaties	LED
Radiofrequentie / modulatie	868.0 - 868.6 MHz / GFSK
Vermogen RF/ bereik	max. 25 mW (14dBm) / 400m vrij veld
Batterijtype & levensduur	1 x 3V CR123A / CR17335 lithiummax. 5 jaar
Aanbevolen batterij	EVE CR17335, HCB CR17335ou Varta CR123A (réf. Abus : FU2998)
EU-richtlijnen	RED : 2014/53/EU,RoHS : 2011/65/EU + 2015/863 Sécurité générale : 2001/95/EGEN 14604:2005 + AC:2008

5. Montage & Ingebruikname

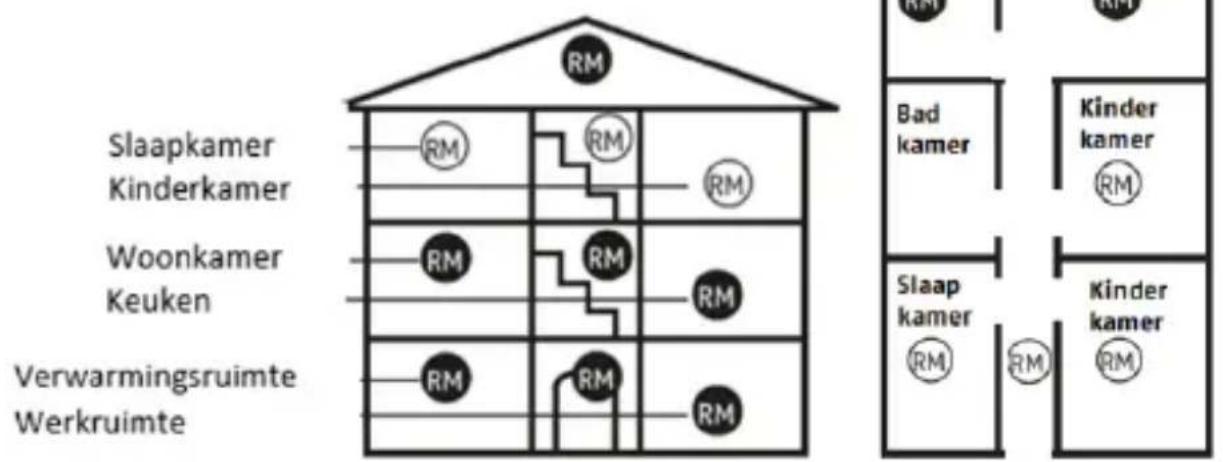

5.1. Locatiekeuze

Slapkamer Kinderkamer Woonkamer Keuken Verwarmingsruimte Werkruimte RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM RKinder kamer RKinder kamer RKinder kamer

• Rookmelders moeten minimaal worden geïnstalleerd RM in alle slaapkamers, kinderkamers en gangen die als vluchtroute dienen, telkens uitsluitend in het midden van de kamer aan het plafond (niet aan de muur)
• Kies de hoogste montageplek met een minimumafstand van 50 cm tot omringende muren, meubels en lampen.
  • U bereikt een optimale uitrusting RM als de toestellen ook in alle

andere kamers en in het trappenhuis worden geïnstalleerd.

• Bewaar een minimumafstand van 30 cm tot verlichtingsarmaturen en 150 cm tot tl-buizen.
• Plaats de melder in ruimtes met een schuin of puntvormig plafond op 90 cm van het hoogste punt van het plafond.

5.2. Waar de melder niet geïnstalleerd zou moeten worden

• buitenshuis (alleen binnenshuis gebruiken)
• in ruimtes waar het alarm kan worden geactiveerd door storende invloeden (stoom, condensatie, "normale" rook, damp, stof, vuil of vet)
• naast een afzuigkap of soortgelijke ventilatie-openingen (tocht)
• in partities waar de temperatuur onder 0 °C kan dalen of boven 40 °C kan stijgen
• Plaats de melder niet in de buurt van plafonddecoraties die de weg van de rook naar de melder kunnen blokkeren.

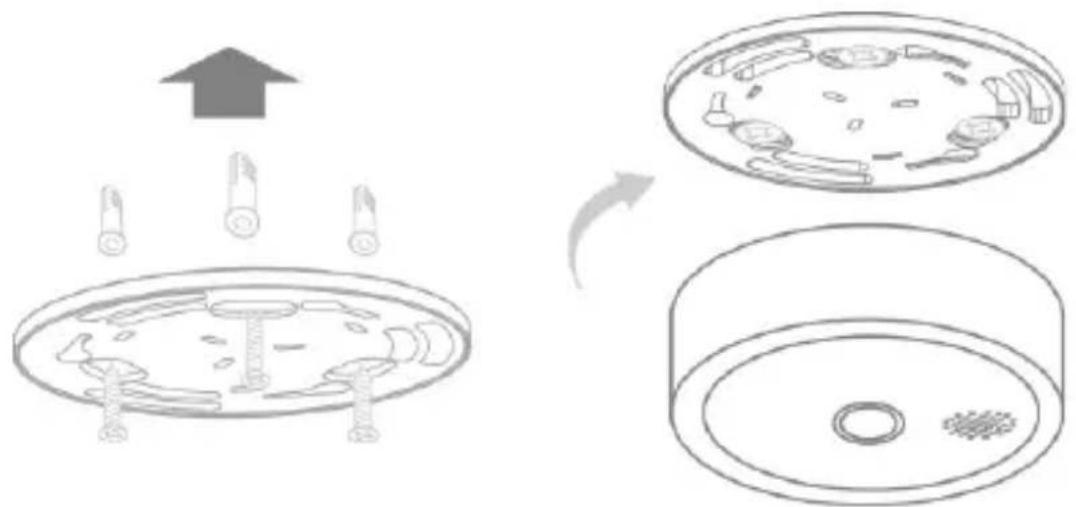

5.3. Montage van de rookmelder

• Kies een geschikte montagelocatie en boor gaten in het montageoppervlak met een boormachine.
  • Steek de pluggen in de geboorde gaten.
• Bevestig de houder/achterplaat met schroeven.

• Voer de actuele datum (installatiedatum) in op het label aan de achterkant van de melder met watervaste en slijtagebestendige stift.
• Draai de rookmelder in de houder/achterplaat tot u een klikgeluid hoort dat aangeeft dat de montage voltooid is.
  • Voer een test uit om veilig te stellen dat het alarm normaal functioneert.

Verzekering u ervan dat er zich geen elektrische leidingen/kabels, leidingen of andere belangrijke installatie-onderdelen achter het montagepunt bevinden!

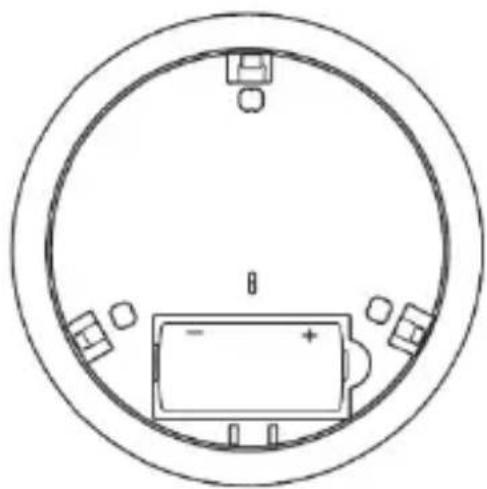

5.4. Component toevoegen aan het alarmsysteem

Attentie

Voordat u de component programmeert, start u de onderhoudsmodus onder de veiligheidsinstellingen van uw Comfion-systeem.

1. Plaats de batterij in de rookmelder
2. Start de programmeermodus in de Comfion-app
3. Druk 3x op de bedieningsknop tot de LED van de rookmelder knippert
4. Als het programmeerproces is geslaagd, gaat de LED 3 seconden branden en bevestigt de Comfion-app het proces

6. Werkingswijze, onderhoud en instructies

6.1. Onderhoud

6.1.1. Reiniging

Volgens de Duitse toepassingsnorm DIN 14676 moet de functionaliteit van elke geïnstalleerde rookmelder regelmatig worden gecontroleerd en gewaarborgd door onderhoudsmaatregelen.

Dit omvat een inspectie na elke 12 maanden ± 3 maanden marge, inclusief onderhoud en werkingstesten van de waarschuwingssignalen. De resultaten en maatregelen moeten worden gedocumenteerd.

• Stoffige melders moeten worden gereinigd. Stofafzettingen in de luchtspleten van de melder kunnen worden weggezogen of uitgeblazen.
• Indien nodig kan het stof met een kwast worden verwijderd.
• Het oppervlak kan met een licht met zeepsop bevochtigde doek worden gereinigd.
• Let op dat er geen water in het binnenste van het toestel binnendringt! Toestel niet in de vaatwasser reinigen!
• Gebruik geen scherpe, puntige, schurende, bijtende reinigingsmiddelen, chemische middelen of harde borstels!

6.1.2. Onderhoud & testen

Test tijdens het routinematige onderhoud of de melder correct werkt.

1. Houd de aan/uit-knop 1 seconde ingedrukt. De rode LED knippert snel en de zoemer geeft een luide signaaltoon af.
2. Als de test geslaagd is, geeft het systeem de status weer.

Aanwijzing: Hiervoor is het noodzakelijk dat de centrale van stroom worden voorzien en verbonden is met het internet.

1. Als de test niet succesvol is, neem dan contact op met de technische ondersteuning en vervang indien nodig de melder.

De elektronische componenten van iedere rookmelder zijn onderhevig aan verouderingsprocessen. Bovendien raken insectenrooster en rookmeetkamer in de loop van de tijd onvermijdelijk vervuild.0m de volledige werking van de rookmelder te kunnen garanderen, moet deze uiterlijk 10 jaar na de ingebruikname worden vervangen!

6.1.3. Bijna lege batterij

Als de batterij bijna leeg is, geeft de detector elke 53 seconden een pieptoon af en knippert de LED rood. Vervang de batterij van de rookmelder onmiddellijk als dit waarschuwingssignaal afgaat.

Zo vervangt u de batterijen:

• Zet de centrale in de onderhoudsmodus (veiligheidsinstellingen)
- Maak de rookmelder los van de plafondplaat
- Haal de batterij eruit.
- Wacht 30 seconden, voordat u de nieuwe batterij plaatst.
- Bevestig de melder weer aan de houder
- Test de rookmelder op correcte werking

6.2. Zelftest met automatische foutmelding

De rookmelder voert regelmatig een zelftest uit. Als de reactie-gevoeligheid van de detector onder een vereiste minimumdrempel zakt (bijv. door overmatige vervuiling van de rookmeetkamer), zal de rode LED van de melder elke 53 seconden 2x branden.

Als de foutmelding niet kan worden verholpen door de melder te reinigen, moet deze onmiddellijk worden vervangen

6.3. Wat te doen bij vals alarm?

Mogelijke oorzaken van vals alarm zijn: Las- en snijwerkzaamheden, soldeer- en ander heet werk, zaag- en slijpwerkzaamheden, stof veroorzaakt door bouw- of schoonmaakwerkzaamheden, extreme

elektromagnetische invloeden en temperatuurschommelingen die leiden tot condensatie van de luchtvochtigheid in de melder.

6.4. Weergavetabel

Bediening	Toestand	GROENE LED	RODE LED	Zoemer
-	Normale bedrijfsmodus	-	Knippert elke 53 s	-
Houd de toets >1 sec ingedrukt	Rookmeldertest	-	Knippert snel	Korte snelle tonen
-	Alarmtoestand	-	Knippert snel	Korte snelle tonen
-	Bijna lege batterij	-	Knippert elke 53 seconden	Eén pieptoon telkens na 53 s
-Druk eenmaal op de knop of via de app	Fout/storingStille modus (alarmpauze in alarmtoestand)	--	Knippert tweema al om 35 sKnippert elke 10 s	-Terugkere n naar alarmtoest and na 10 min
Druk eenmaal op de knop of via de app	Stille modus wanneer de batterij bijna leeg is (alarmpauze in alarmtoestand)	-	Knippert elke 53 s	Terugkere n naar alarmtoest and na 12 uur
druk binnen 2 seconden 3 keer snel op de knop	Verbindingsmod us	Knippert continu gedurende 1 minLED brandt 3 s als de verbinding met succes tot stand is gebrachtAls de verbinding mislukt, knippertde LED langzaam gedurende 3 s (twee keer per seconde)	-	-
Druk één keer op de knop tijdens de verbindings modus	Beëindigen van de verbindingsmodus	Knippert 3 seconden (twee keer per seconde)	-	-

6.5. Fouten opsporen

Enkele mogelijke oorzaken en oplossingen zijn vermeld in de tabel voor probleemoplossing. Neem contact op met uw gespecialiseerde dealer of de Technische Support als de onderstaande oplossingen uw probleem niet oplossen.

Symptoom	Aanbeveling
De rookmelder reageert niet.	Controleer of de rookmelder correct aan de houder is bevestigd.
De rode LED knippert en het alarm piept om de 53 seconden.	De batterij is bijna leeg.BATTERIJ VERVANGEN
De rode LED knippert telkens tweemaal na 53 seconden.	De rookmelder heeft een storing. Maak uw rookmelderschoon OF VERVANG HEMONMIDDELLIJK DOOR EEN NIEUWE ROOKMELDER!
De rookmelder slaat ongewenst alarm met onregelmatige tussenpozen of wanneer de bewoners koken, douchen, enz.	1. Maak de rookmelders schoon. Zie onderhoud.2. Huur een elektricien in om de rookmelder op een nieuwe locatie te installeren.

7. Garantie

• ABUS-producten zijn met de grootst mogelijk zorgvuldigheid ontworpen, geproduceerd en op basis van de geldende voorschriften getest.
• De garantie heeft uitsluitend betrekking op gebreken die op materiaal- of fabrieksfouten duiden op het moment van verkoop. Bij bewijs van een materiaal- of fabrieksfout wordt de module naar keuze van de garantieverlener gerepareerd of vervangen.
• De garantie eindigt in dit geval met het aflopen van de oorspronkelijke garantieperiode van 2 jaar. Verdergaande aanspraken zijn uitdrukkelijk uitgesloten.
• ABUS is niet aansprakelijk voor defecten en schade veroorzaakt door invloeden van buitenaf (bijv. vervoer, gebruik van geweld, onjuiste bediening), onjuist gebruik, normale slijtage of het niet in acht nemen van deze instructies en de onderhoudsvoorschriften.
• Bij het indienen van een garantieclaim moet bij het product het originele aankoopbewijs met datum van de aankoop en een korte schriftelijke beschrijving van het gebrek worden gevoegd.
• Als u gebreken aan het product vaststelt, die bij de aankoop reeds aanwezig waren, wendt u zich binnen de eerste twee jaar direct aan uw verkoper.

8. Recyclen

Gooi het apparaat weg in overeenstemming met de EU- richtlijn 2012/19/EU voor afgedankte elektrische en elektronische apparatuur - WEEE (Waste Electrical and Electronic Equipment). Bij vragen wendt u zich tot de milieudienst van uw gemeente die bevoegd is voor de afvoer van afval. Informatie over inzamelpunten voor afgedankte apparatuur krijgt u bij de gemeente, regionale afvalbedrijven of bij uw verkoper.

9. Conformiteit

9.1. Voortbrengingsverklaring

Deze melder, die voor rook waarschuwt is als bouwproduct gekeurd en gecertificeerd conform de Europese verordening EU 305/2011. Periodieke en onafhankelijke inspecties zien toe op de ongewijzigde naleving van de wettelijke bepalingen en in normen vermelde voorschriften. De voortbrengingsverklaring FURM80000#1124 vindt u op:

9.2. Conformiteitsverklaring

ABUS Security Center GmbH & Co. KG verklaart hierbij dat de radioapparatuur van het type FURM80000 voldoet aan Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: abus.com > Artikel zoeken > FUBW80200 > Downloads
