GEBRUIKSAANWIJZING PKT-8RKP100 Prebena

Vertaling van de oorspronkelijke gebruiksaanwijzing voor motor bedreven hybride indrijftoestellen

Aanwijzingen over de handleiding....4

Bestanddeel van het indrijftoestel....5

Geldende documenten 6

Vormgevingseigenschappen van de tekst....6

Vormgevingseigenschappen van waarschuwingen 7

Vormgevingseigenschappen van aanwijzingen voor materiële schade ....7

Bepalingen inzake het toestel....8

Veiligheid 9

Doelmatig gebruik....9

Doelmatig gebruik....10

Veiligheidsinstructies .... 10

Kwalificatie van het personeel 17

Veiligheidsinrichtingen 18

Persoonlijke beschermingsuitrusting 19

Beschrijving 20

Leveromvang 20

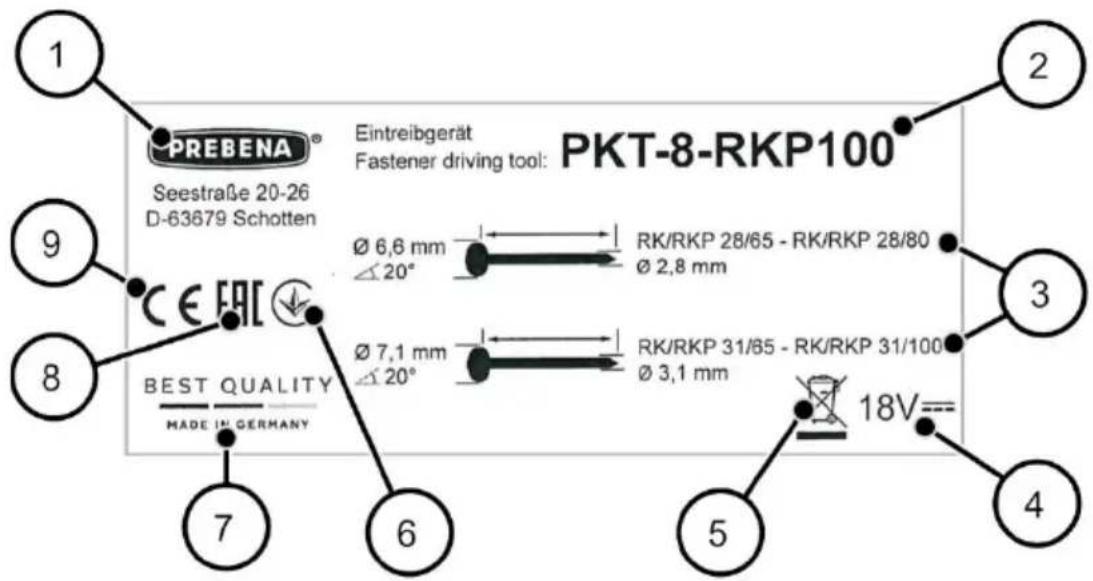

Gegevens op het typeplaatje....21

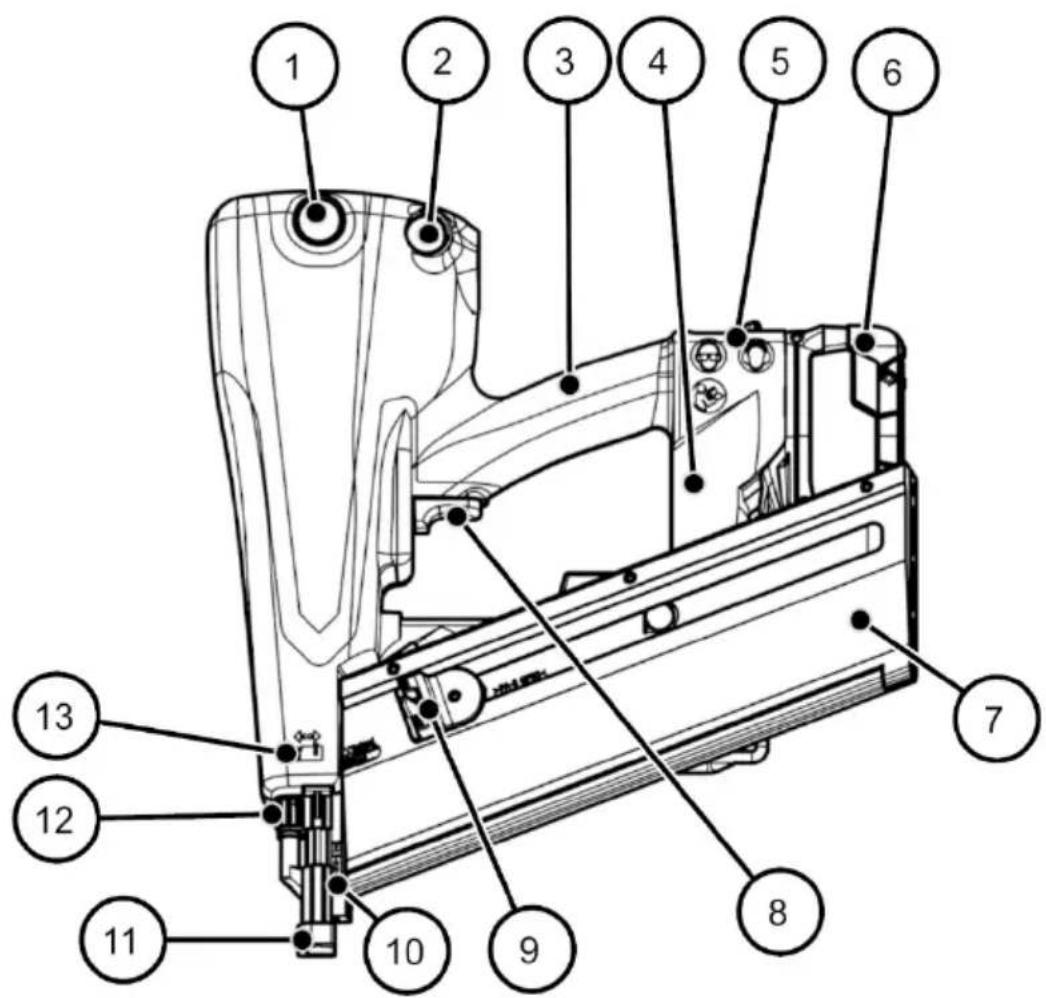

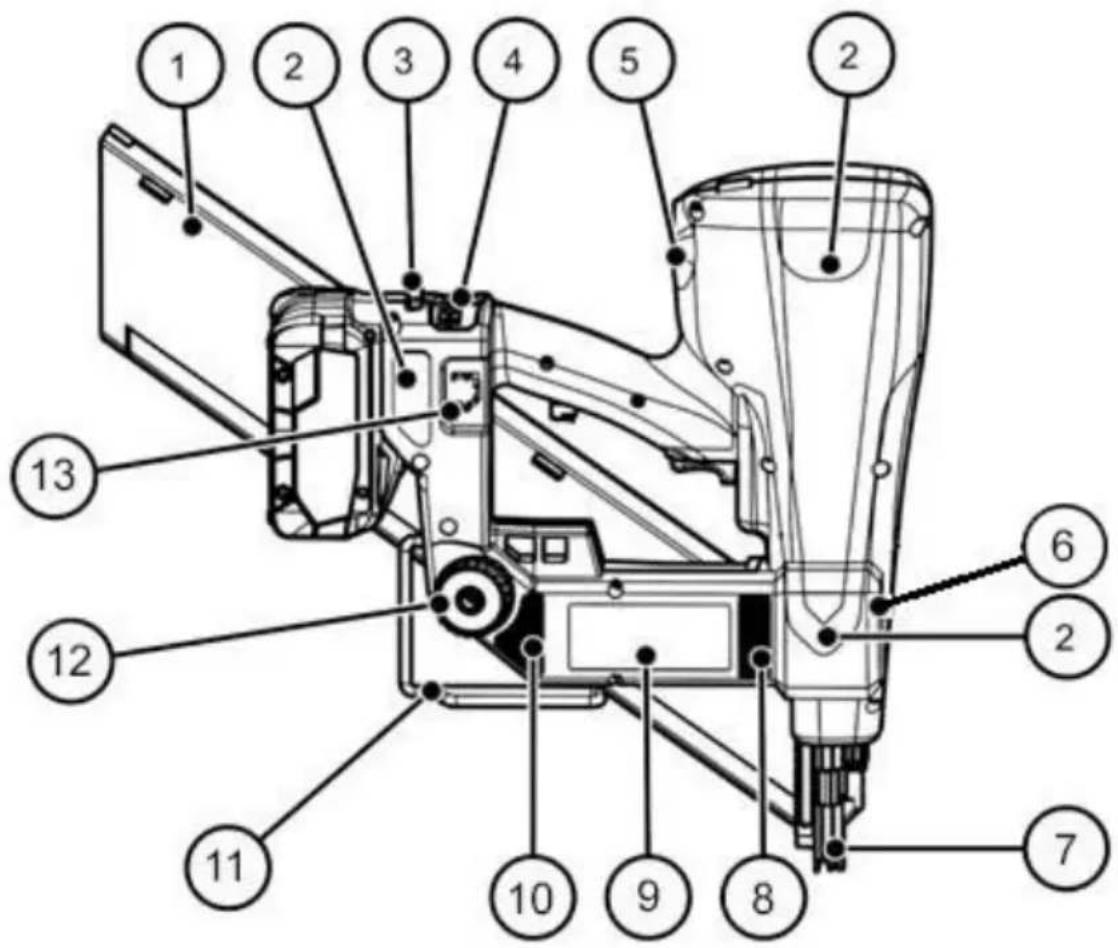

Overzicht van het toestel 22

Taak en functie 26

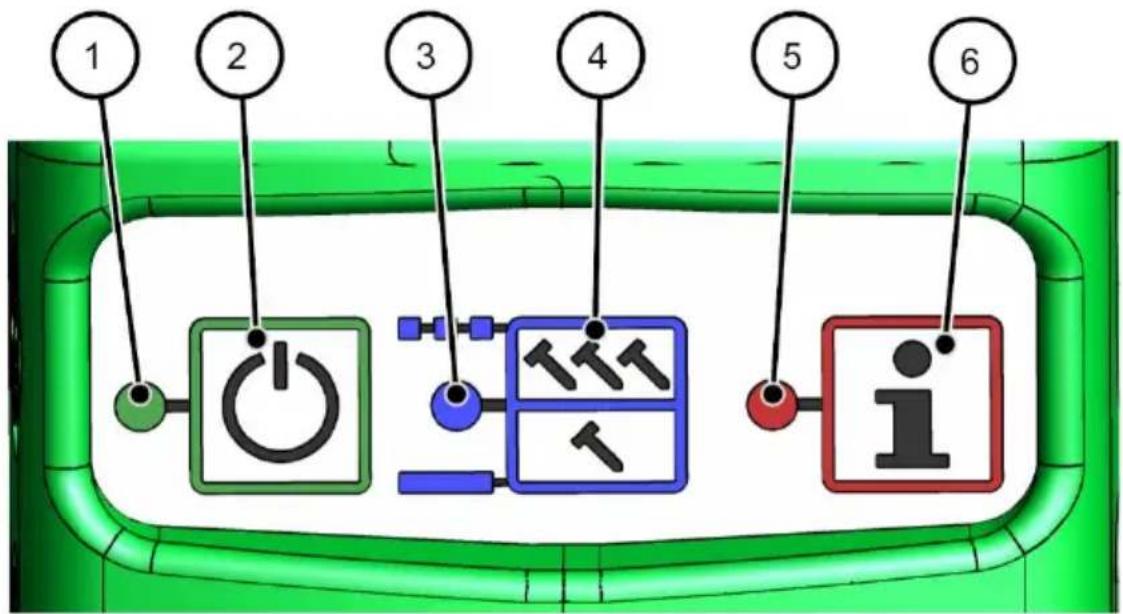

Bedieningsveld 27

Voor het bedrijf 29

Indrijftoestel uitpakken....29

Staat controleren 29

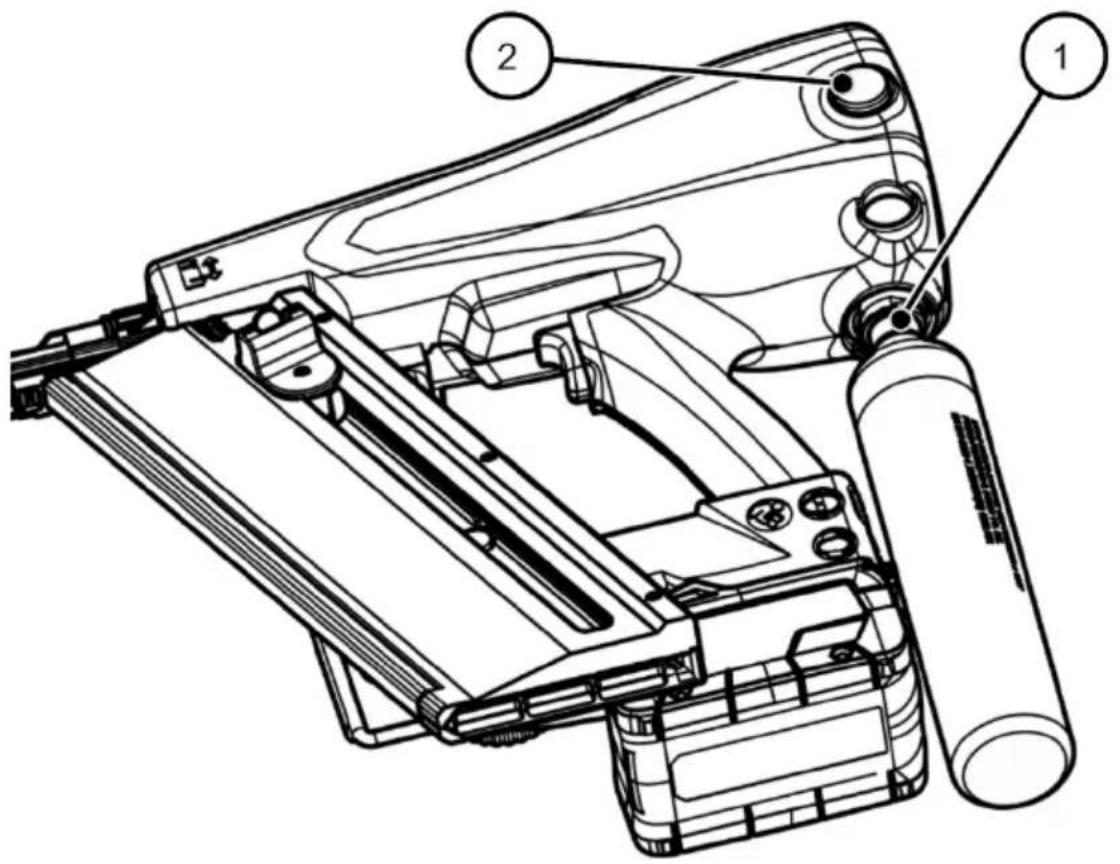

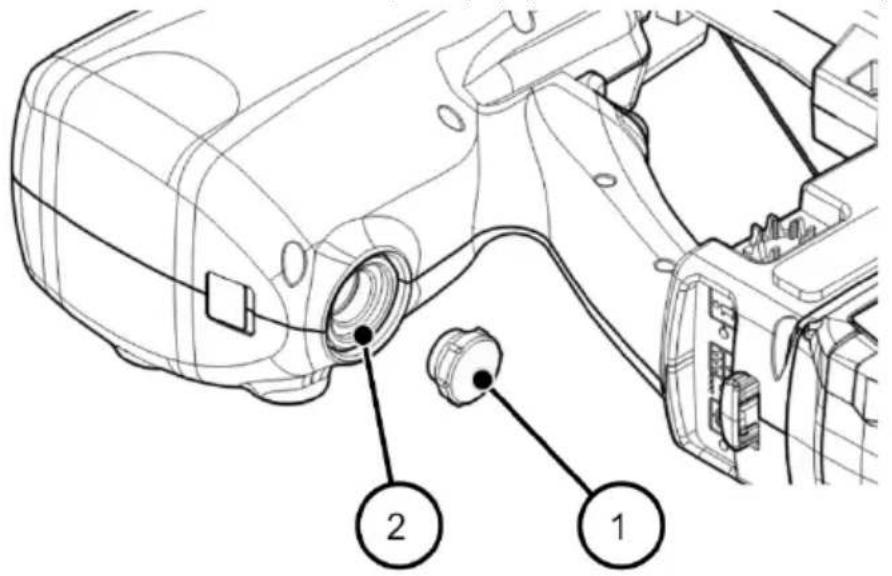

Perslucht vullen 31

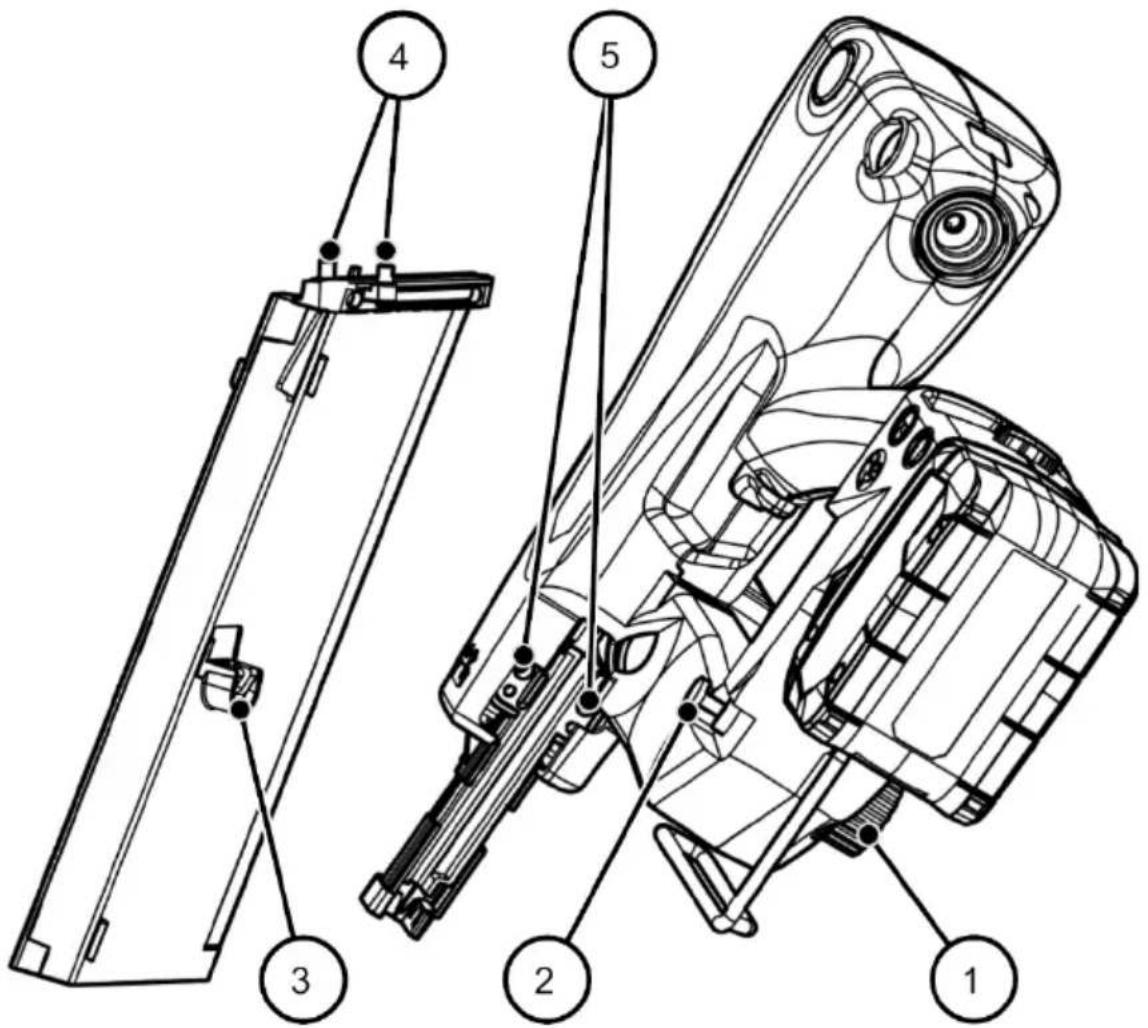

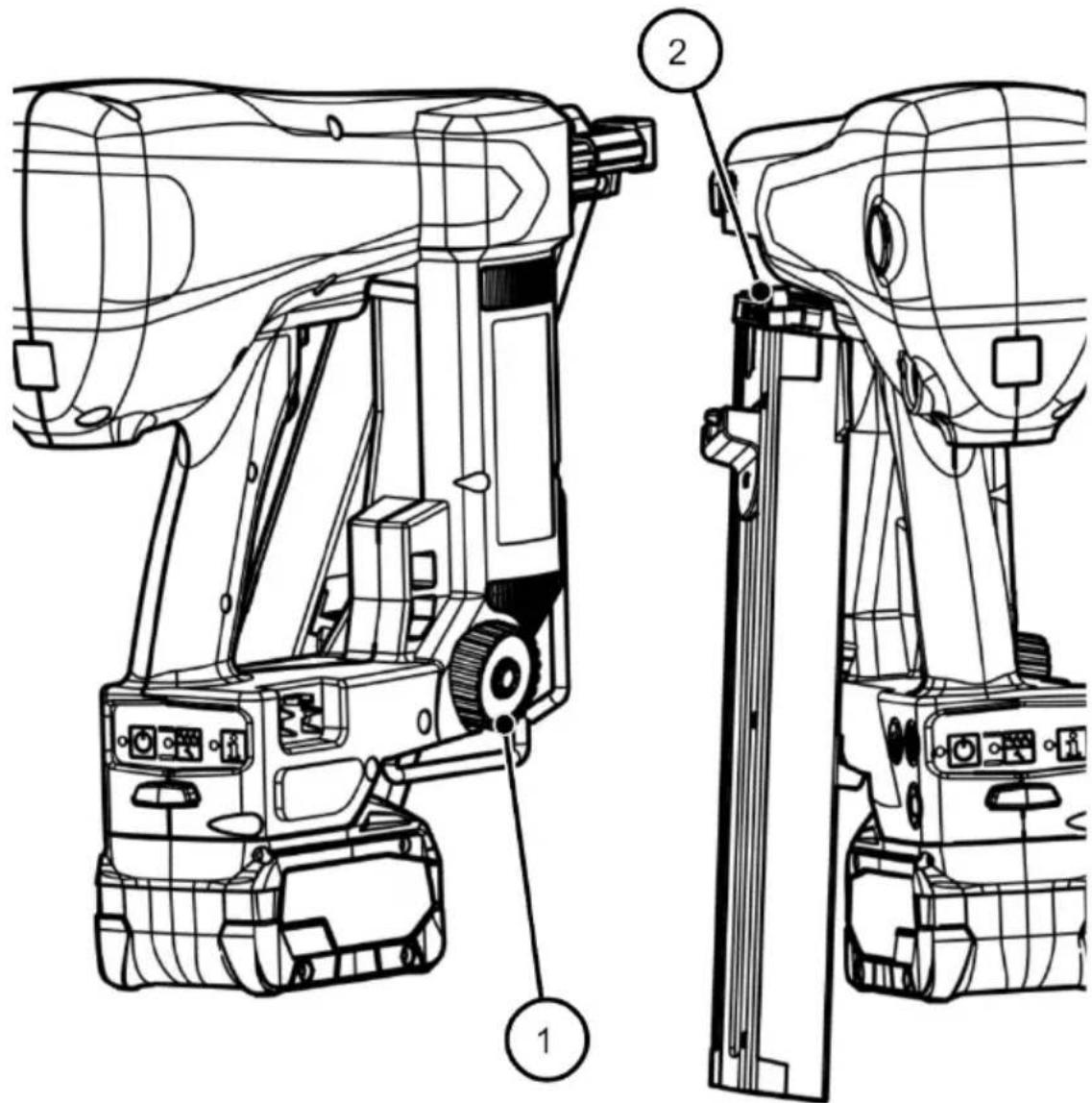

Magazijn bevestigen en afnemen....36

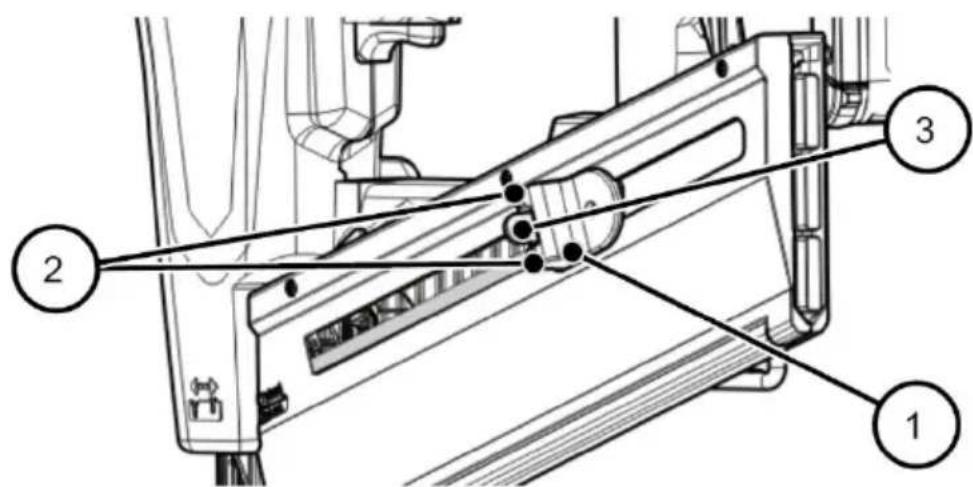

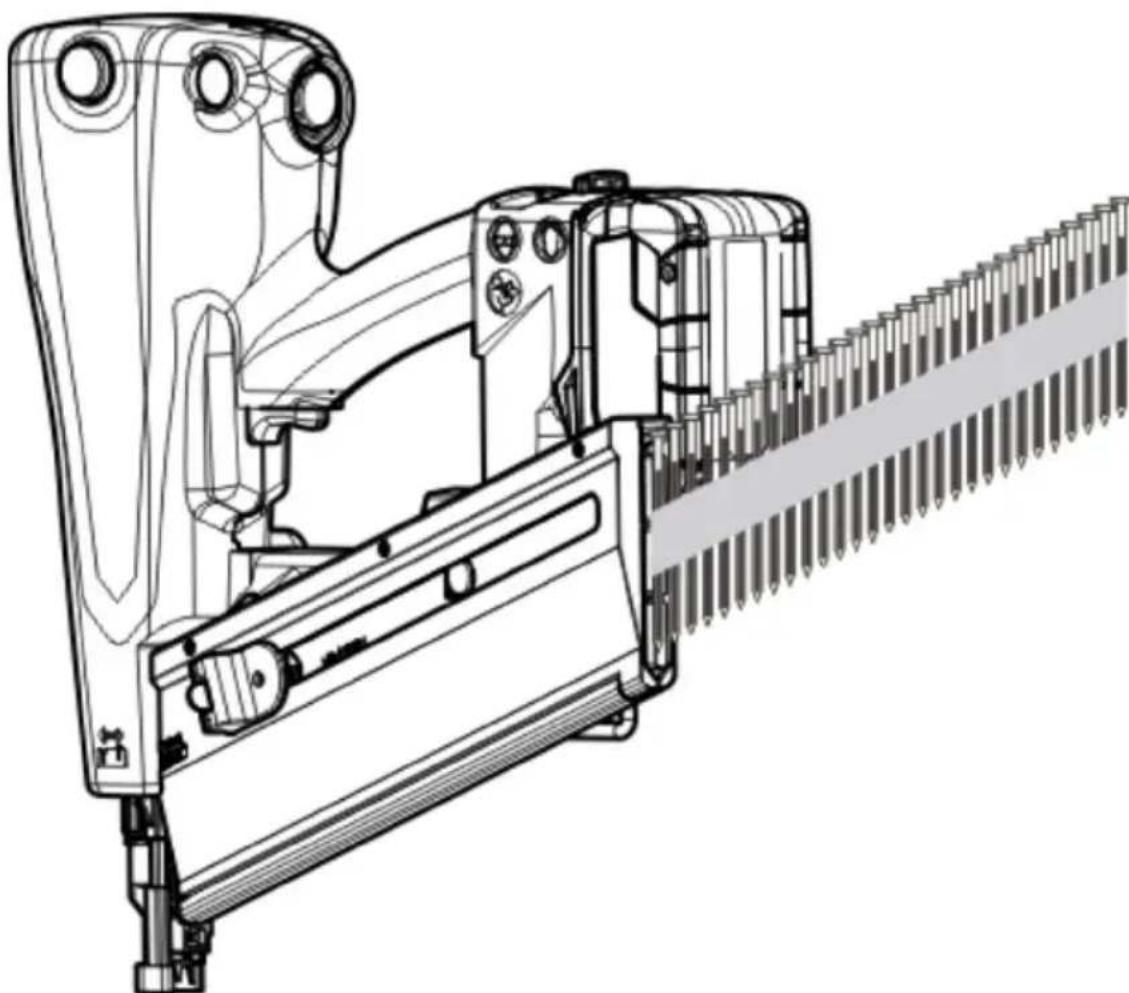

Magazijn laden en legen....39

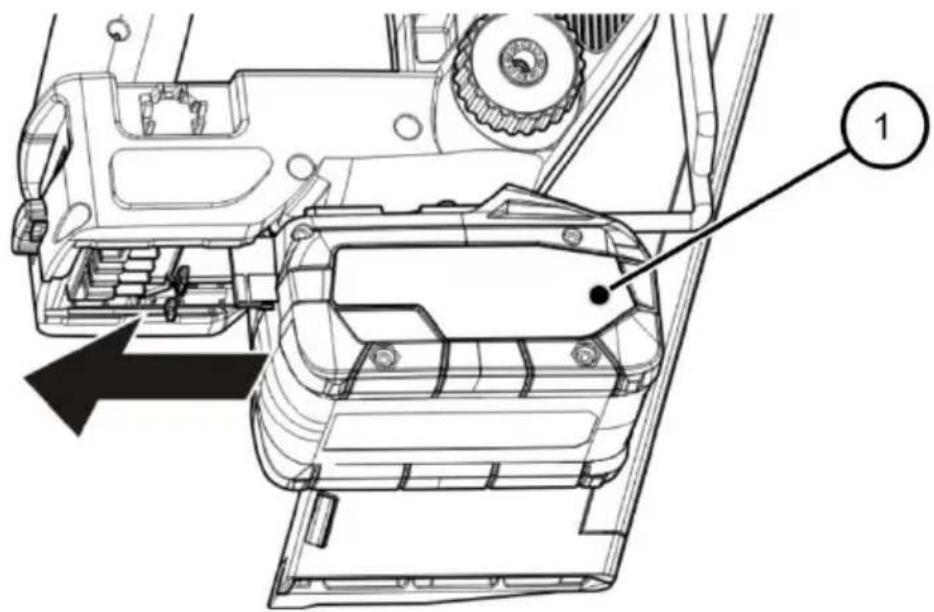

Accu aanbrengen en verwijderen 42

Toestel inschakelen 43

Werking controlleren....43

Bediening....45

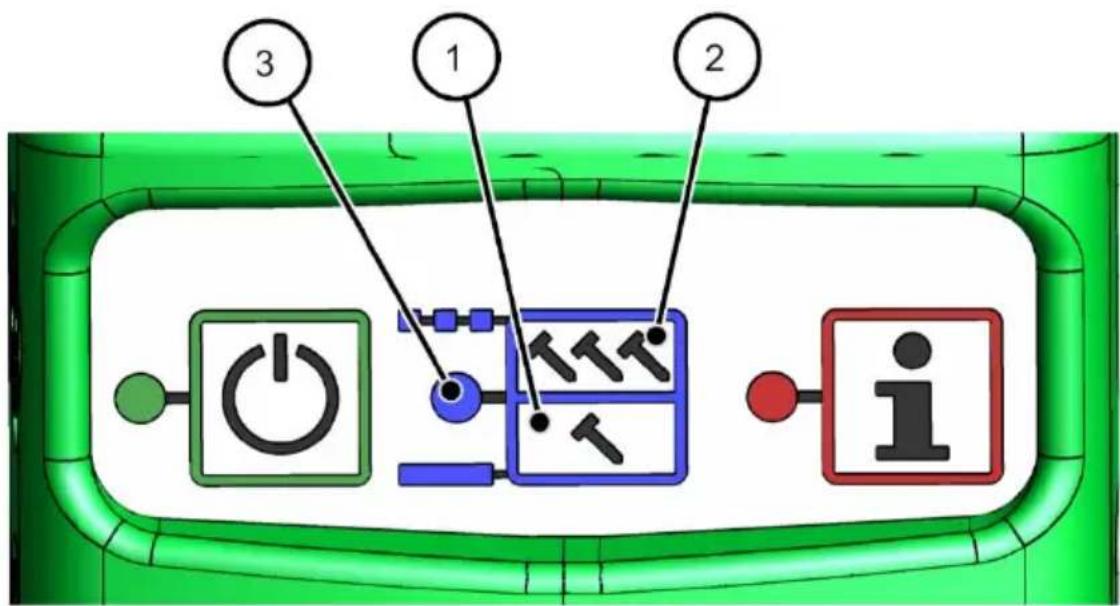

Activeringsmethode selecteren 45

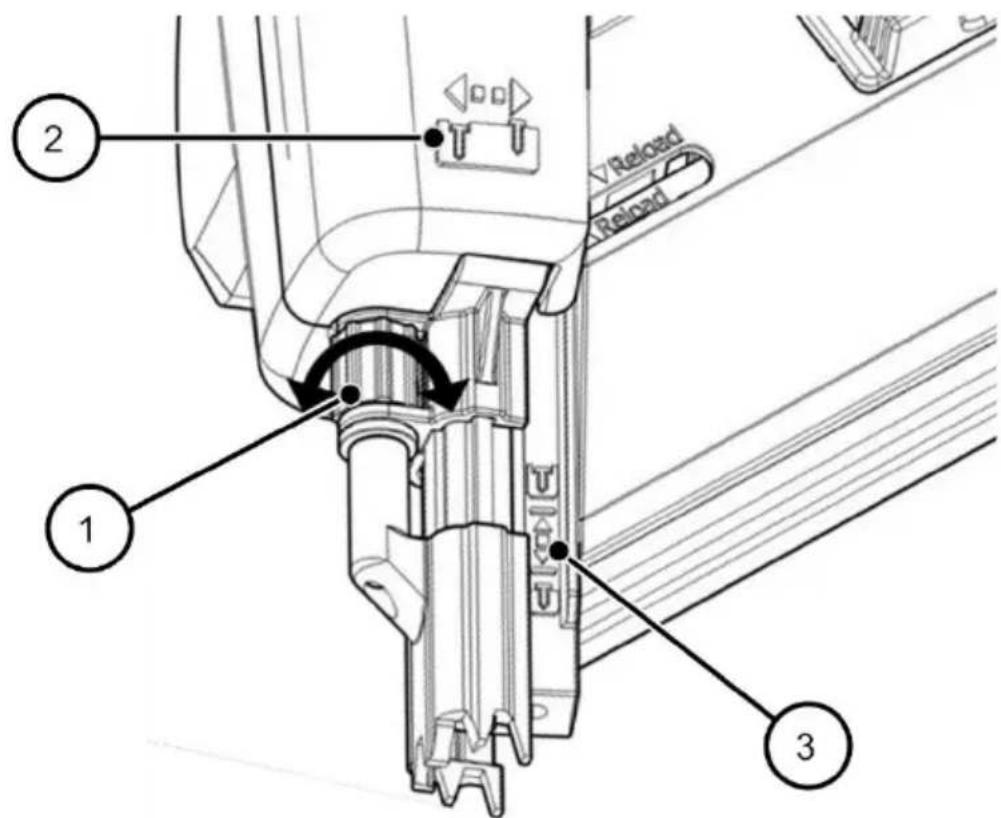

Indrijfdiepte instellen 46

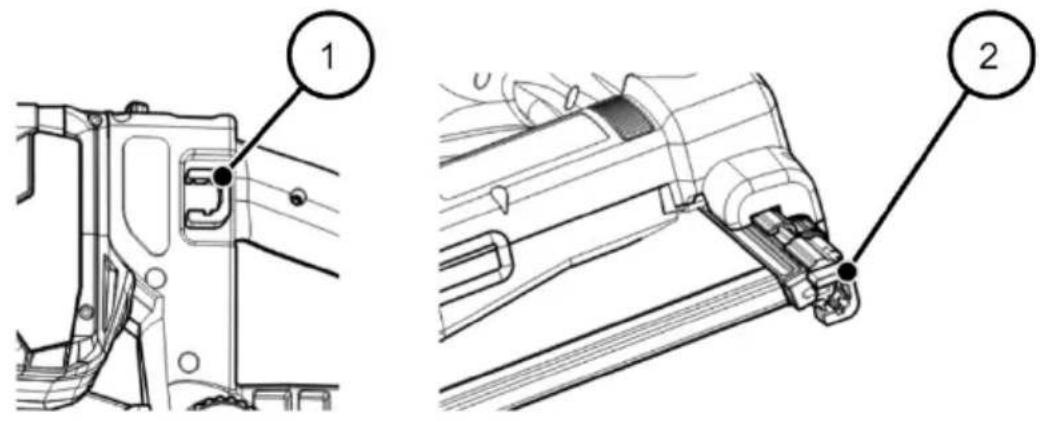

Afdrukbescherming gebruiken 48

Nagels indrijven 49

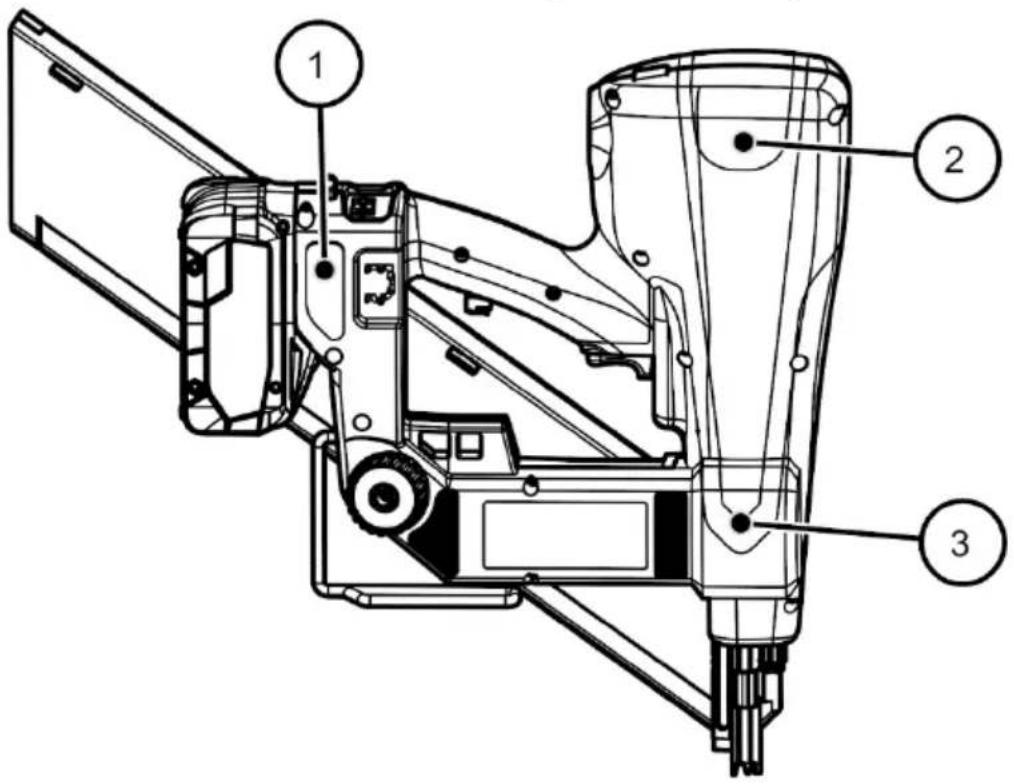

Indrijftoestel neerleggen 52

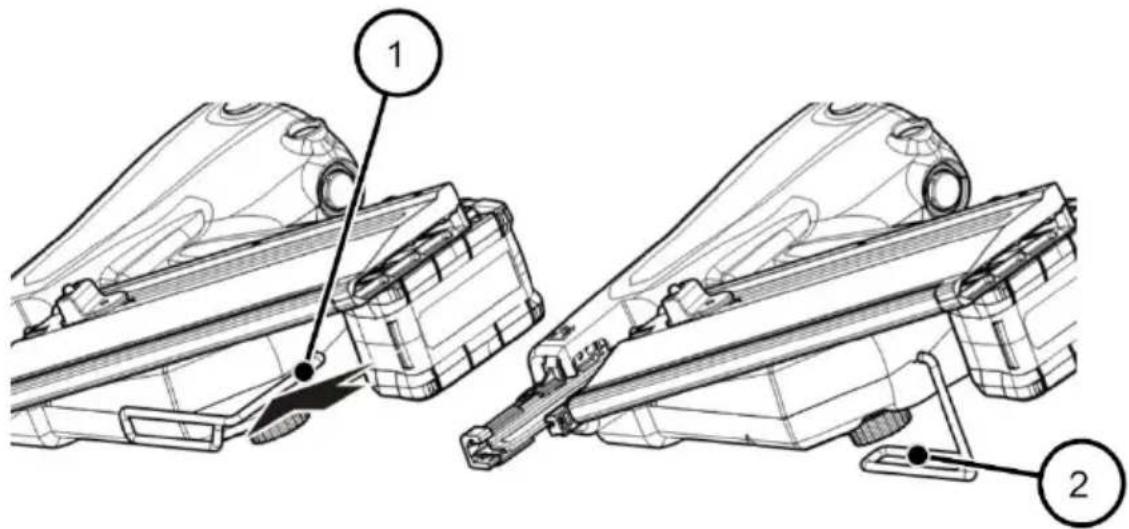

Lattenhaak gebruiken 53

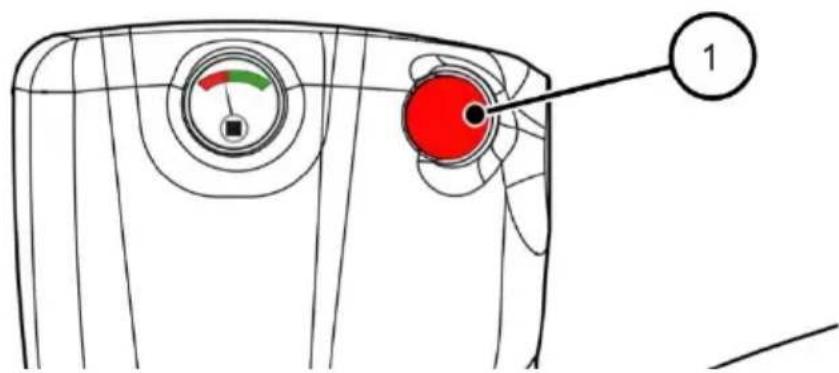

Indrijftoestel ontluchten 54

Na het bedrijf....55

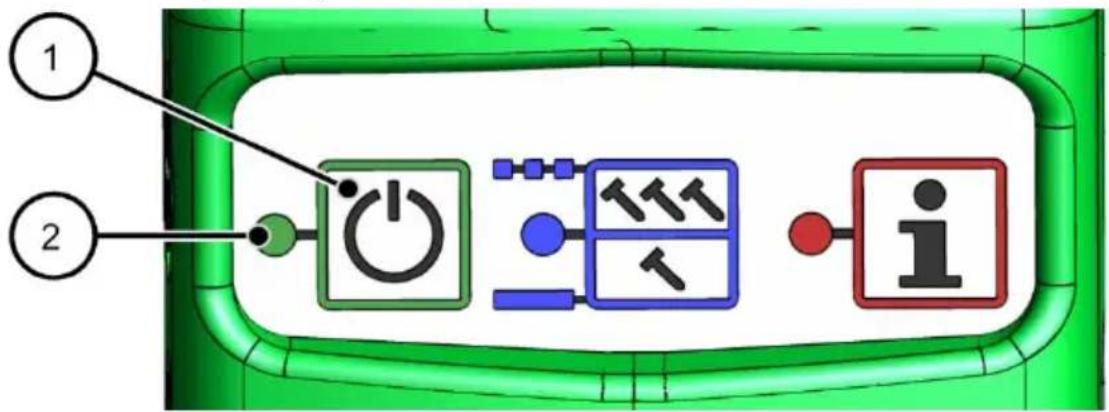

Toestel uitschakelen....55

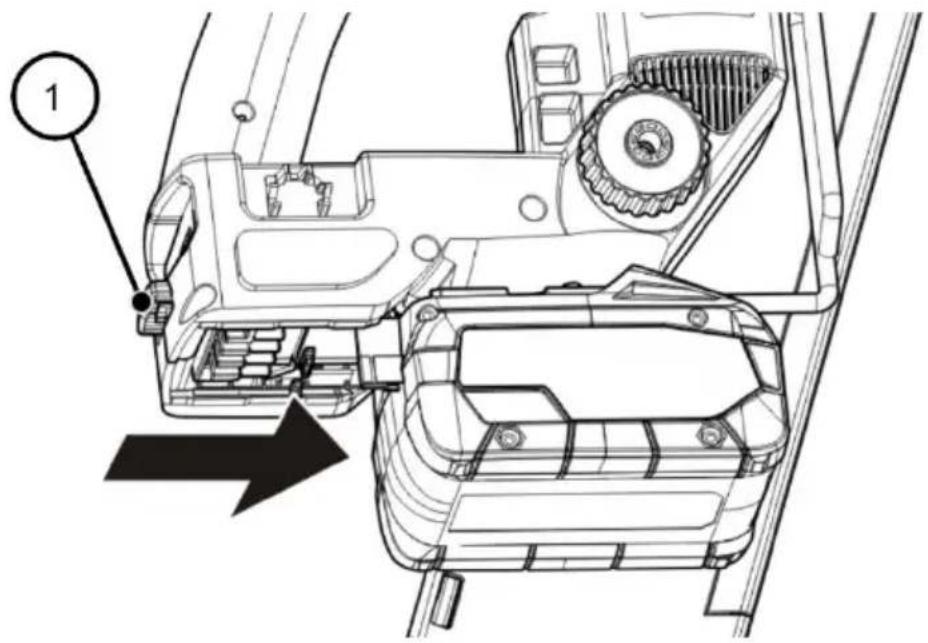

Accu verwijderen 56

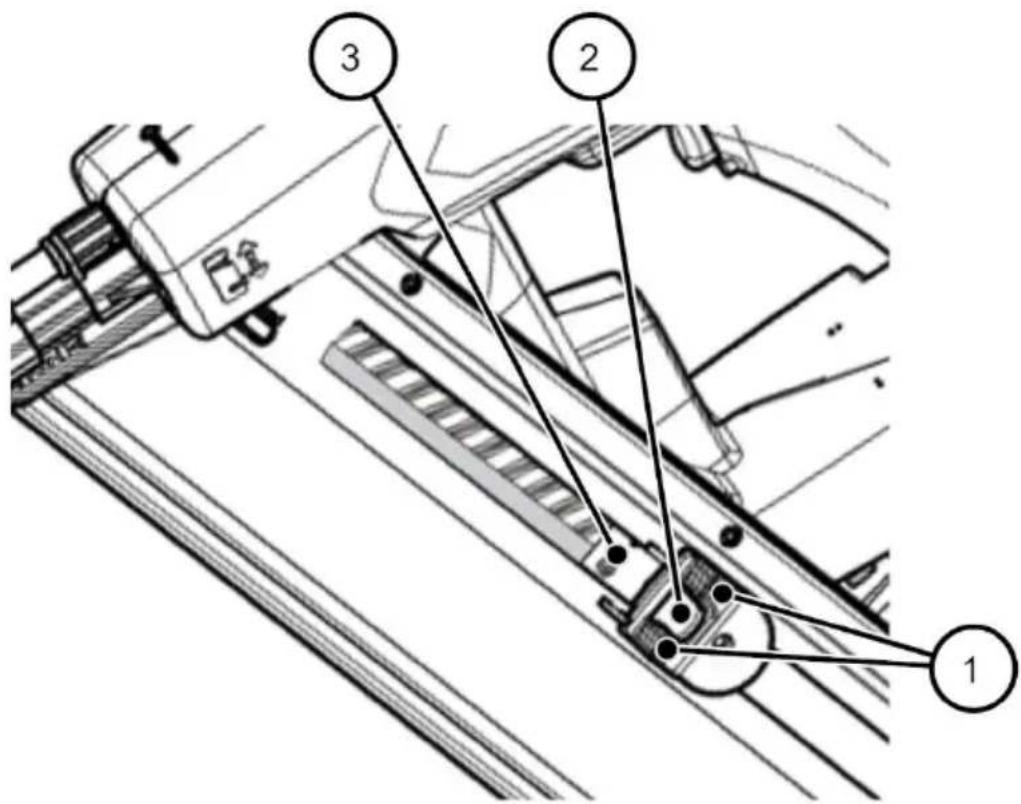

Magazijn legen 56

Transport en opslag 57

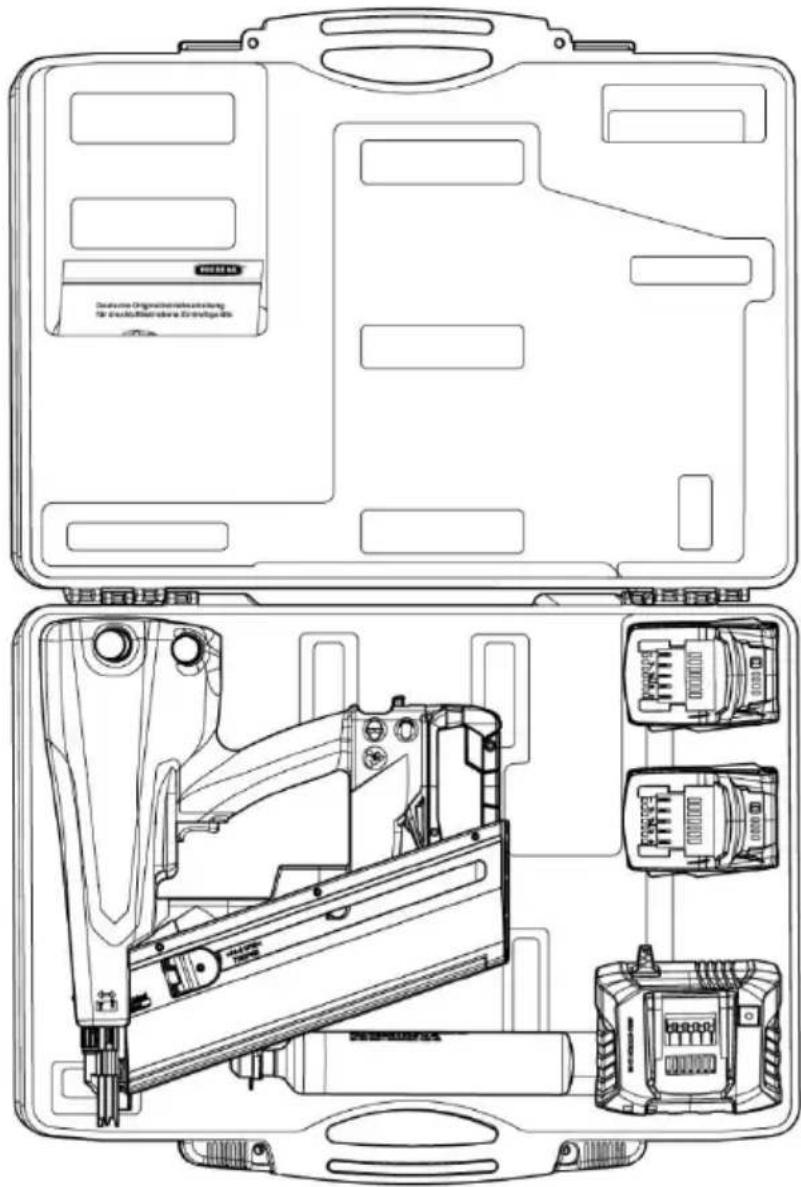

Indrijftoestel verpakken 58

Indrijftoestel transporteren....59

Indrijftoestel opslaan 60

Reiniging en onderhoud 61

Reiniging....61

Onderhoud....63

Storingen verhelpen....64

Storingen tijdens het transport naar het schietkanaal verhelpen 64

Andere storingen verhelpen 65

Overzicht van de storingen....65

Toebehoordelen bestellen....68

Beschikbare toebehoordelen....68

Aanwijzing voor de bestelling van nagels 68

Indrijftoestel verwijderen 72

Adres van de fabrikant....73

Garantie 74

Index 75

Aanwijzingen over de handleiding

Deze gebruiksaanwijzing helpt u bij het doelmatige, veilige en economische gebruik van de volgende motor bedreven hybride indrijftoestellen:

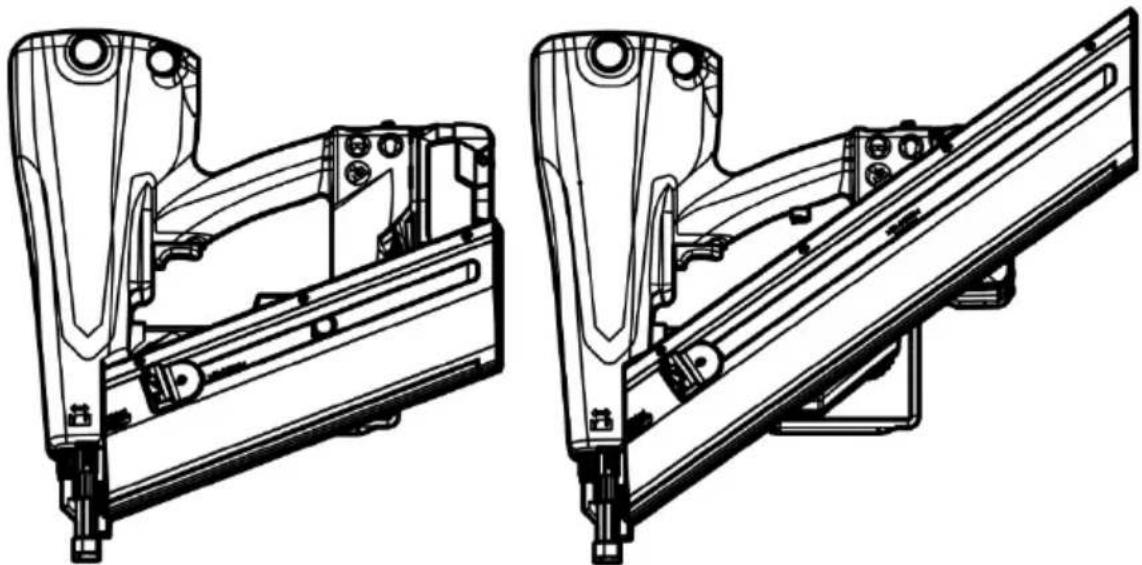

Toesteltype	Uitrusting
PKT-8-PR100	voor papiergebonden nagels met halve koppen 34°, standaard magazijn met laadcapaciteit voor een nagelstrook, persluchtcartouche, zonder accu
PKT-8-PR100-LM	voor papiergebonden nagels met halve koppen 34°, lang magazijn met laadcapaciteit voor twee nagelstroken, persluchtcartouche, zonder accu
PKT-8-PR100-SET	voor papiergebonden nagels met halve koppen 34°, standaard magazijn met laadcapaciteit voor een nagelstrook, persluchtcartouche, laadtoestel, accu 5,5 Ah
PKT-8-PR100-SET4	voor papiergebonden nagels met halve koppen 34°, standaard magazijn met laadcapaciteit voor een nagelstrook, persluchtcartouche, laadtoestel, accu, 4,0 Ah
PKT-8-PR100-LM-SET	voor papiergebonden nagels met halve koppen 34°, lang magazijn met laadcapaciteit voor twee nagelstroken, persluchtcartouche, laadtoestel, accu 5,5 Ah
PKT-8-PR100-LM-SET4	voor papiergebonden nagels met halve koppen 34°, lang magazijn met laadcapaciteit voor twee nagelstroken, persluchtcartouche, laadtoestel, accu 4,0 Ah
PKT-8-RKP100	voor kunststof- en papiergebonden nagels met ronde koppen 20°, standaard magazijn met laadcapaciteit voor een nagelstrook, persluchtcartouche, zonder accu
PKT-8-RKP100-LM	voor kunststof- en papiergebonden nagels met ronde koppen 20°, lang magazijn met laadcapaciteit voor twee nagelstroken, persluchtcartouche, zonder accu
Toestel	Uitrusting
PKT-8-RKP100-SET	voor kunststof- en papiergebonden nagels met ronde koppen 20°, standaard magazijn met laadcapaciteit voor een nagelstrook, persluchtcartouche, laadtoestel, accu 5,5 Ah
PKT-8-RKP100-SET4	voor kunststof- en papiergebonden nagels met ronde koppen 20°, standaard magazijn met laadcapaciteit voor een nagelstrook, persluchtcartouche, laadtoestel, accu 4,0 Ah
PKT-8-RKP100-LM-SET	voor kunststof- en papiergebonden nagels met ronde koppen 20°, lang magazijn met laadcapaciteit voor twee nagelstroken, persluchtcartouche, laadtoestel, accu 5,5 Ah
PKT-8-RKP100-LM-SET4	voor kunststof- en papiergebonden nagels met ronde koppen 20°, lang magazijn met laadcapaciteit voor twee nagelstroken, persluchtcartouche, laadtoestel, accu 4,0 Ah

Bestanddeel van het indrijftoestel

Deze gebruiksaanwijzing is bestanddeel van het indrijftoestel.

▶ De gebruiksaanwijzing altijd voor de gebruikers beschikbaar in het daarvoor voorziene vak in de meegeleverde transportkoffer bewaren.
Wanneer de gebruiksaanwijzing verloren gaat of onleesbaar wordt, moet u een nieuwe exemplaar bij de fabrikant aanvragen.
▶ Wanneer u het indrijftoestel verkoopt of op andere wijze doorgeeft, overhandig dan eveneens de gebruiksaanwijzing.
Verzeker dat deze gebruiksaanwijzing voor elke gebruiker beschikbaar is.
▶ Werp de gebruiksaanwijzing niet weg.

Geldende documenten

Bij deze handleiding horen de volgende documenten:

• Gebruiksaanwijzing voor de cartouche KT-1000
• Indien het indrijftoestel met accu en acculader geleverd werden: Gebruiksaanwijzingen voor de accu en de acculader
• Conformiteitsverklaring
• Reserveonderdelenlijst

Vormgevingseigenschappen van de tekst

Tekstelementen van deze gebruiksaanwijzing zijn als volgt uitgevoerd:

Normale tekst

• Optellingen
• Optellingen van de tweede orde

▶ Handelingsstappen

i Tips voor het gebruik van het toestel.

Vormgevingseigenschappen van waarschuwingen

GEVAAR

Aanwijzingen met het woord GEVAAR waarschuwen voor een gevaarlijke situatie, die tot de dood of tot zware verwondingen leidt.

WAARSCHUWING

Aanwijzingen met het woord WAARSCHUWING waarschuwen voor een gevaarlijke situatie die mogelijkkerwijs tot de dood of tot zware verwondingen kan leiden.

VOORZICHTIG

Aanwijzingen met het woord VOORZICHTIG waarschuwen voor een situatie die tot lichte of middelzware verwondingen kan leiden.

MILIEUBESCHERMING

Aanwijzingen met het woord MILIEUBESCHERMING waarschuwen voor handelingen die tot schade aan het milieu kan leiden.

Vormgevingseigenschappen van aanwijzingen voor materiële schade

OPGELET!
	Deze aanwijzingen waarschuwen voor een situatie die tot materiële schade en beperkte werking leidt.

Bepalingen inzake het toestel

In deze gebruiksaanwijzing worden de motor bedreven hybride indrijftoestellen kort "indrijftoestel" of, in de herhaling, "toestel" genoemd.

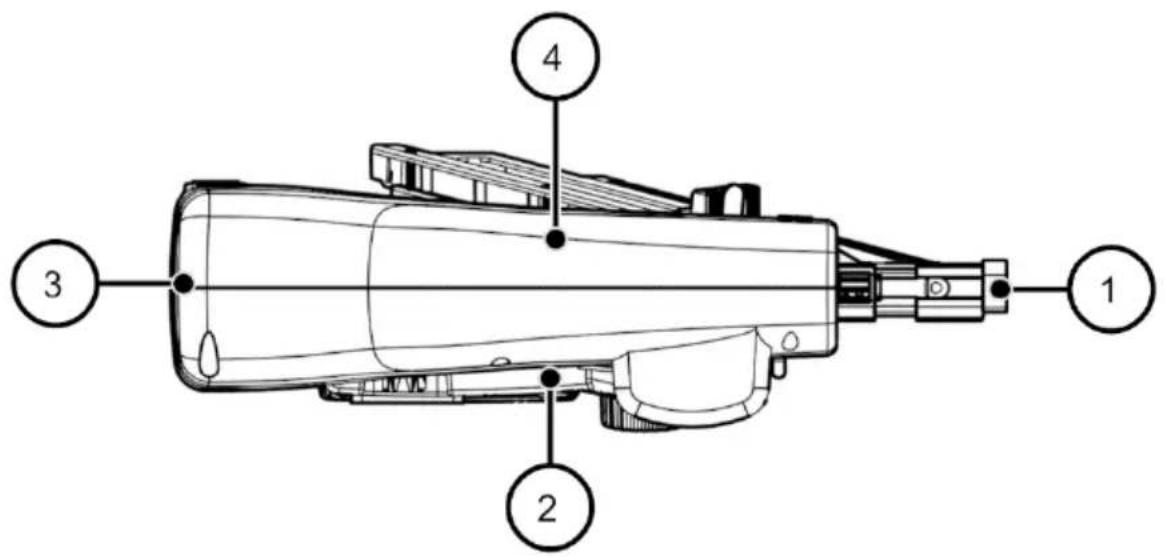

Definitie van de zijden van het toestel

De indicatie van de zijde voor het indrijftoestel zijn volgens de bewegingsrichting van de nagels als volgt gedefinieerd:

1	voren: werktuigneus
2	rechts
3	achteren
4	links

Veiligheid

Niet-naleving van de veiligheidsaanwijzingen in deze gebruiksaanwijzing kan tot zware ongevallen met zware en zelfs dodelijke verwondingen leiden.

In de omgang met het indrijftoestel alle waarschuwingen en aanwijzingen in deze gebruiksaanwijzing en op het indrijftoestel naleven en volgen.

Doelmatig gebruik

De te beschrijven indrijftoestellen motor bedreven hybride elektrische gereedschappen die met de hand bediend worden. Zij dienen om nagels in houtmaterialen met een stevigheid C30 overeenkomstig EN 338 en een maximale ruwe dichtheid van 460 kg/m³ in te drijven.

De indrijftoestellen mogen alleen na overleg met de fabrikant op andere materialen gebruikt worden.

De toegestane nageltypes zijn:

• RKP: Nagels met ronde koppen, in papiergebonden nagelstroken
• PR: Nagel met halve kop, in papiergebonden nagelstrook

Het toestel kan ook het nageltype met ronde kop met kunststofgebonden nagelstroken verwerken.

Veiligheidsvoorschriften volgen

Bij het doelmatige gebruik horen ook:

• de naleving van de ongevalpreventievoorschriften en de op de plaats van gebruik geldende wettelijke voorschriften en normen,
• de naleving en het volgen van alle aanwijzingen in deze gebruiksaanwijzing, in het bijzonder de veiligheidsaanwijzingen.

Doelmatig gebruik

Elk ander gebruik dan het hier beschreven gebruik is niet doelmatig en bijgevolg incorrect.

In het bijzonder het volgende gebruik geldt als niet doelmatig:

• het bedrijf door personen zonder kennis van het gebruik van indrijftoestellen en de gebruikte materialen
• het bedrijf met overbrugde veiligheid
• het gebruik van in deze gebruiksaanwijzing niet vermelde nageltypes
• het bedrijf met andere dan in deze gebruiksaanwijzing genoemde persluchtcartouches
• het bedrijf met andere dan in deze handleiding genoemde materialen
• het bedrijf met andere dan in deze gebruiksaanwijzing genoemde accu's

Gevolgen van een niet doelmatig gebruik

Niet doelmatig gebruik kan tot zware persoonlijke verwondingen en tot materiële schade leiden.

Verder leidt niet doelmatig gebruik tot verval van het garantie- en aansprakelijkheidsrecht. De fabrikant aanvaardt geen aansprakelijkheid voor schade die door niet doelmatig gebruik ontstaat.

Veiligheidsinstructies

Algemene veiligheidsinstructies voor elektrisch gereedschap

WAARSCHUWING Lees alle veiligheidsinstructies en en aanwijzingen. Nalatigheid in het naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

De term "elektrisch gereedschap" die in de veiligheidsinstructies wordt gebruikt, verwijst naar elektrisch gereedschap dat op het lichtnet werkt (met netsnoer) en naar elektrisch gereedschap dat op batterijen werkt (zonder netsnoer).

1. Veiligheid op de werkplek

Houd uw werkplek schoon en goed verlicht. Rommelige of onverlichte werkplekken kunnen leiden tot ongevallen.

Gebruik het elektrische gereedschap niet in een explosieve omgeving met ontvlambare vloeistoffen, gassen of stof.

Elektrisch gereedschap produceert vonken die het stof of de dampen kunnen doen ontbranden.

Houd kinderen en andere personen uit de buurt tijdens het gebruik van elektrisch gereedschap. Als u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2. Elektrische veiligheid

Vermijd fysiek contact met geaarde oppervlakken zoals buizen, verwarmingselementen, kachels en koelkasten. Er is een verhoogd risico op een elektrische schok als uw lichaam geaard is.

Houd elektrisch gereedschap uit de buurt van regen en vocht. Binnendringend water in elektrisch gereedschap verhoogt het risico op een elektrische schok.

3. Veiligheid van personen

Wees alert, let op wat u doet en gebruik uw gezonde verstand bij het werken met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan ernstig letsel veroorzaken.

Draag persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen, zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van het type elektrisch gereedschap en het gebruik ervan, vermindert het risico op letsel.

Voorkom onbedoelde inschakeling. Verzeker u ervan dat het apparaat is uitgeschakeld voordat u het aansluit op het stroomnet en/of de accu en voordat u het oppakt of gaat dragen.

Als u bij het dragen van het elektrische gereedschap de vinger op de schakelaar hebt, of het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit ongevallen veroorzaken.

Vermijd abnormale lichaamshoudingen. Zorg ervoor dat u stabiel staat en altijd in evenwicht bent. Hierdoor kunt u het elektrisch gereedschap in onverwachte situaties beter onder controle houden.

Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden en lange haren kunnen door bewegende onderdelen worden gegrepen.

4. Gebruik en behandeling van het elektrische gereedschap

Voorkom overbelasting van het apparaat. Gebruik voor uw werk het elektrische gereedschap dat daarvoor is bedoeld. Met het juiste elektrische gereedschap werkt u beter en veiliger in het aangegeven vermogensbereik.

Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet langer veilig kan worden in- en uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

Trek de stekker uit het stopcontact en/of verwijder de accu voordat u aanpassingen aanbrengt aan het apparaat, hulpstukken vervangt of het apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrisch gereedschap onbedoeld wordt gestart.

Berg ongebruikt elektrisch gereedschap buiten het bereik van kinderen op. Sta niet toe dat personen het apparaat gebruiken die er niet mee vertrouwd zijn of die deze instructies niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer ze worden gebruikt door onervaren personen.

Zorg goed voor elektrisch gereedschap. Controleer of bewegende delen goed werken en niet vastzitten, of onderdelen gebroken of zodanig beschadigd zijn dat het apparaat niet meer goed werkt. Laat beschadigde onderdelen repareren voordat u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrische gereedschappen.

Gebruik elektrisch gereedschap, hulpstukken, insteekgereedschap enz. volgens deze instructies. Houd rekening met de werkomstandigheden en de uit te voeren taak.

Het gebruik van elektrisch gereedschap voor andere dan de beoogde toepassingen kan tot gevaarlijke situaties leiden.

5. Gebruik en onderhoud van accugereedschappen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt.

Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.

Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kann brandwonden of brand tot gevolg hebben.

Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kann tot huidirritaties of verbrandingen eiden.

Gebruik accu of gereedschap niet, als deze beschadigd of veranderd zijn. Beschadigde of veranderde accu's kunnen onvoorspelbaar gedrag vertonen, waardoor een brand, explosie of het gevaar van letsel kan ontstaan.

Stel accu of gereedschap niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.

Volg alle aanwijzingen voor het laden en laad de accu of het gereedschap niet buiten het temperatuurbereik dat in de aanwijzingen is vermeld. Verkeerd laden of laden bij temperaturen buiten het vastgelegde bereik kan de accu beschadigen en het risico van brand vergroten.

6. Service

Laat uw elektrische gereedschap uitsluitend repareren door gekwalificeerd vakpersoneel en uitsluitend met originele vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap gewaarborgd blijft.

Veiligheidsinstructies voor nagelpistolen

• Ga er altijd van uit dat het apparaat nagels bevat.
  Onzorgvuldige hantering van het nagelpistool kan ertoe leiden dat er nagels uit schieten die u verwonden.
• Richt het elektrische gereedschap nooit op uzelf of op andere personen in uw buurt. Onverwachte activering zorgt ervoor dat een nagel wordt afgeschoten, wat kan leiden tot letsel.
• Activeer het elektrische gereedschap niet voordat het vast op het werkstuk is geplaatst. Als het elektrische gereedschap geen contact met het werkstuk heeft, kan de nagel afketsen van de bevestigingsplek.
• Maak het elektrische gereedschap los van het stroomnet of van de accu wanneer er een nagel klem zit in het apparaat.

Wanneer het nagelpistool aangesloten is, kan het onbedoeld worden geactiveerd bij het verwijderen van een klem zittende nagel.

- Wees voorzichtig bij het verwijderen van een klem zittende nagel. Het systeem kan gespannen zijn en de nagel kan er worden uitgeschoten terwijl u probeert het probleem met de klem zittende nagel te verhelpen.

- Gebruik dit nagelpistool niet voor het bevestigen van elektrische leidingen. Het apparaat is niet geschikt voor het installeren van elektrische leidingen: het kan de isolatie van elektrische kabels beschadigen en daardoor elektrische schokken en brandgevaar veroorzaken.

Explosiegevaren vermijden

Zware of dodelijke verwondingen door explosie mogelijk.

▶ Het indrijftoestel niet op explosiegevaarlijke plaatsen gebruiken.

▶ Het indrijftoestel nooit met zuurstof of met andere ontvlambare gassen of gasmengsels bedrijven.

▶ De persluchtcartouche nooit aan een temperatuur van meer dan 100 °C blootstellen.

Zware of dodelijke verwondingen vermijden

Zware of dodelijke verwondingen bij foutief gebruik van het indrijftoestel mogelijk.

▶ De nagels hebben een hoge doorslagkracht! Het indrijftoestel nooit op uzelf, andere mensen of dieren richten.
▶ Het toestel tijdens het werk altijd aan de geïsoleerde grepen vasthouden.
▶ Het indrijftoestel alleen activeren wanneer de werktuigneus op het werkstuk gedrukt is.
Verzekeren dat de activeerder niet onvrijwillig bediend of aangeraakt wordt. In het bijzonder bij het neerleggen of bij een vervanging van de werkpositie hierop letten.
De accu verwijderen en het indrijftoestel voor elk onderhoudswerk ontluchten.
▶ Ook wegschietende nagels zijn gevaarlijk! Het indrijftoestel alleen activeren wanneer de werktuigneus op het materiaal gedrukt is.
▶ De nagels niet in stroomleidingen, gas- of waterleidingen indrijven.

Zware of dodelijke verwondingen bij onbevoegde veranderingen aan het indrijftoestel mogelijk.

▶ Geen veranderingen aan het indrijftoestel uitvoeren.
▶ Verzekeren dat de veiligheidsinrichtingen niet overbrugd of op andere wijze buiten werking gezet zijn.
▶ Het indrijftoestel alleen met de in deze gebruiksaanwijzing aangegeven persluchtcartouche gebruiken.
▶ Het indrijftoestel alleen met de in deze gebruiksaanwijzing aangegeven accu gebruiken.
▶ Het indrijftoestel alleen met de in deze gebruiksaanwijzing aangegeven nageltypes gebruiken.

Verstikkingsgevaar voor kinderen wanneer ze met verpakkingsfolies spelen.

▶ Kinderen niet met verpakkingsfolies laten spelen.
▶ Verpakkingsfolies in een voor kinderen ontoegankelijke plaats bewaren.

Verwondingsgevaren vermijden

Verwondingen bij foutief gebruik van het indrijftoestel mogelijk.

▶ Bewaar het indrijftoestel altijd in de transportkoffer en op een voor kinderen en andere bevoegde personen ontoegankelijke plaats.
▶ Bedrijf en transporteer het indrijftoestel nooit met aangebracht persluchtcartouche.
▶ Draag tijdens het bedrijf van het indrijftoestel een beschermingsbril en stabiele werkkleding.
▶ Het indrijftoestel zodanig houden dat u zich niet door een mogelijke terugstoot kunt verwonden.
▶ Gebruik het indrijftoestel enkel alleen wanneer u een stabiele stand heeft.

Verwondingen aan scherpe punten van de nagels zijn mogelijk.

▶ Draag bij de omvang met het indrijftoestel en vooral tijdens het laden stabiele beschermingshandschoenen.

Gehoorschade door luide bedrijfsgeluiden mogelijk.

▶ Draag tijdens het bedrijf van het indrijftoestel gehoorbescherming.
▶ Verwondingen door terugstoot tijdens het bedrijf mogelijk.
Gebruik het indrijftoestel enkel alleen wanneer u een stabiele stand heeft.
Verzeker dat uw handen tijdens het gebruik van het indrijftoestel warm en droog blijven.
Houd het indrijftoestel stevig vast, maar zonder te sterke druk van de handen.

Verwondingen door perslucht mogelijk.

▶ Verzeker dat de afgelaten lucht niet op mensen, dieren of lichaamsdelen gericht is.
▶ Verzeker dat alle delen van de persluchtverzorging in perfecte staat verkeren.

Materiële schade vermijden

Schade of functiestoringen van het indrijftoestel bij onvakkundige bediening mogelijk.

▶ Open nooit de behuizing van het indrijftoestel.
- Gebruik het indrijftoestel niet wanneer het gevallen of beschadigd is.

GEVAAR
	Levensgevaar door het bedrijf van een defect indrijftoestel.Alleen de fabrikant mag het toestel openen en reparatiewerken uitvoeren.► Wanneer het toestel beschadigd is, stuurt u het ter reparatie naar de fabrikant (zie adres van de fabrikant op pagina 73).

Kwalificatie van het personeel

Iedereen, die werken met en aan het indrijftoestel uitvoert, moet de volgende kennis en ervaring hebben:

• Kennis in de omgang met indrijftoestellen
• Inschatten van de gevaren die met indrijftoestellen verbonden zijn, en kennis over het afwenden van deze gevaren
• Kennis van de op de werkplek geldende bepalingen inzake de bescherming op het werk
• Kennis van de noodzakelijke beschermingskleding
• Kennis van de aanwijzingen en instructies in deze gebruiksaanwijzing en in de meegeleverde documenten

Personen die het indrijftoestel in industriële toepassingen gebruiken moeten bijkomend met betrekking tot de speciale risico's op hun werkplek geschoold zijn.

Personen zonder de genoemde kennis mogen het indrijftoestel alleen onder toezicht en volgens aanwijzing van een ervaren en gekwalificeerde persoon gebruiken.

Veiligheidsinrichtingen

De indrijftoestellen zijn met een activeringsbeveiliging aan de werktuigneus uitgerust. De aftrek wordt alleen vrijgegeven wanneer de activeringsbeveiliging ingedrukt is.

WAARSCHUWING
	Zeer zware verwondingen tijdens het bedrijf van het indrijftoestel met defecte of overbrugde activeringsbeveiliging.► Gebruik het indrijftoestel alleen met goed werkende activeringsbeveiliging.► Activeer het indrijftoestel alleen met vast op het materiaal gedrukte werktuigneus.

Leegschietbeveiliging

Het indrijftoestel is met een leegschietbeveiliging uitgerust. De leegschietbeveiliging blokkeert de activering wanneer nog maar 5–8 nagels in het magazijn zijn.

Aanwijzingsborden op het indrijftoestel

Op de sokkel van het indrijftoestel zijn de volgende gebodstekens ingedrukt:

Gebodstekens

Betekenis

Tijdens het bedrijf van het indrijftoestel gehoorbescherming dragen.

Tijdens het bedrijf van het indrijftoestel beschermingsbril dragen.

Voor inbedrijfstelling de gebruiksaanwijzing lezen.

Het volgende symbool is op de voorkant van het aandrijfgereedschap aangebracht:

Pictogrammen

Markering en waarschuwing voor apparaten met contactontgrendeling.

▶ Laat uw vinger niet op de trigger wanneer het apparaat wordt opgepakt, verplaatst tussen werkgebieden en posities, of tijdens het lopen, aangezien uw vinger op de trigger kan resulteren in een onbedoelde bediening.
▶ Controleer bij apparaten met schakelbare triggering altijd voor gebruik of het apparaat in de juiste modus is ingesteld.
▶ Gebruik het apparaat in contactontgrendeling niet voor toepassingen zoals het sluiten van dozen of dozen en het monteren van transportbeveiligingssystemen op aanhangwagens of vrachtwagens.
▶ Wees voorzichtig bij het wisselen van het ene rijpunt naar het andere.

Persoonlijke beschermingsuitrusting

Van het indrijftoestel gaan gevaren uit door nagels, perslucht en geluid.

Bij alle werken met het indrijftoestel passende persoonlijke beschermingsuitrusting dragen.
Bij de samenstelling van de beschermingsuitrusting de bepalingen op de plaats van gebruik volgen.

Een passende beschermingsuitrusting bevat de volgende bestanddelen:

• Beschermingshelm
  • Stabiele beschermingshandschoenen
• Beschermingsbril
  • Nauwsluitende beschermingskleding
• Veiligheidsschoenen met stalen kappen en antislip zolen
• Gehoorbescherming

Beschrijving

Leveromvang

In de leveromvang van alle indrijftoestellen zijn de volgende delen inbegrepen:

• Indrijftoestel
  • Persluchtcartouche KT-1000
  • Transportkoffer van kunststof
  • Van deze gebruiksaanwijzing
• Conformiteitsverklaring
• Reserveonderdelenlijst

Toestellen met de extensie "SET"

Toestellen met de extensie "SET" worden uitgeleverd met:

• 1 laadtoestel
• 1 accu 5,5 Ah
• Gebruiksaanwijzing voor laadtoestel en accu

Toestellen met de extensie "SET4"

Toestellen met de extensie "SET4" worden uitgeleverd met:

• 1 laadtoestel
• 1 accu 4 Ah
• Gebruiksaanwijzing voor laadtoestel en accu

Toestellen met de extensie "LM"

Toestellen met de extensie "LM" hebben een lang magazijn

• voor 60 nagels met ronde koppen RKP
• of 80 nagels met halve koppen PR

Toestellen zonder extensie

Toestellen zonder extensie hebben een kort magazijn

• voor 30 nagels met ronde koppen RKP
• of 40 nagels met halve koppen PR

Gegevens op het typeplaatje

Het typeplaatje is op de behuizing geleverd. Het typeplaatje bevat de volgende gegevens:

PREBENA® Seestraße 20-26 D-63879 Schotten Eintreibgerät Fastener driving tool: PKT-8-RKP100 Ø 6,6 mm 20° RK/RKP 28/65 - RK/RKP 28/80 Ø 2,8 mm CE FAC Ø 7,1 mm 20° RK/RKP 31/65 - RK/RKP 31/100 Ø 3,1 mm BEST QUALITY MADE IN GERMANY 7 6 5 18V= 4 3 2 1

1	Gegevens van de fabrikant
2	Typebenaming van het indrijftoestel
3	Typebenamingen van de gebruikte nagels
4	Spanningsverzorging
5	Aanwijzing over de afvalverwijdering
6	Nationaal conformiteitskenteken Oekraïne
7	Made in Germany
8	EAC-kenmerking
9	Het CE-teken (het product vervult de in de bijgeleverde conformiteitsverklaring opgesomde normen)

Overzicht van het toestel

Overzicht magazijnen

Uw indrijftoestel is met een van de volgende magazijnen uitgerust:

• kort magazijn voor 1 strook nagels met ronde koppen RKP/RK
• lang magazijn voor 2 stroken nagels met ronde koppen RKP/RK
• kort magazijn voor 1 strook nagels met halve koppen PR
• lang magazijn voor 2 stroken nagels met halve koppen PR

De magazijnen dragen voor het betreffende nageltype de tekst "RKP" of "PR".

Een magazijn voor nagels met ronde koppen heeft een meer vlakke hoek dan een magazijn voor nagels met halve koppen:

Links: kort magazijn RKP, rechts: lang magazijn PR

Korte en lange magazijnen van hetzelfde nageltype kunnen vervangen worden.

Magazijnen van de verschillende nageltypes kunnen niet vervangen worden.

Linkerzijde van het toestel

De afbeelding toont het toestel PKT-8-RKP100 met een kort magazijn.

1	Drukdisplay
2	Ontluchtingstoets
3	Greep
4	Sokkel
5	Gebodstekens
6	Accu
7	Magazijn (hier: kort, voor nagels met ronde koppen)

Beschrijving

8	Activeerder
9	Voorschuiver, met geribbelde trekvlakken en metalen lus voor vastzetinrichting
10	Werktuigneus
11	Activeringsbeveiliging met opgezette afdrukbescherming
12	Diepteregeling
13	Pictogram diepteregeling

Rechterzijde van het toestel

De afbeelding toont het toestel PKT-8-PR100LM met een lang magazijn.

1	Magazijn (hier: lang, voor nagels met halve koppen)
2	Neerlegkussen (3 st.)
3	Toets voor losmaken van de accu
4	Bedieningsveld
5	Aansluitingsschroefdraad voor persluchtcartouche en beschermingsdop
6	Pictogrammen; Markering en waarschuwing voor apparaten met contactontgrendeling
7	Activeringsbeveiliging zonder afdrukbescherming
8	Afvoerluchtopening voor de koeling
9	Typeplaatje
10	Toevoerluchtopening voor de koeling
11	Lattenhaak
12	Kartelschroef om het magazijn te bevestigen en los te maken
13	Opname voor de afdrukbescherming

Taak en functie

Taak

Het indrijftoestel PKT-8-RKP100 drijft 65-100 mm lange nagels met ronde koppen met schachtdiameter van 2,8–3,1 mm in.

Het indrijftoestel PKT-8-PR100 drijft 65-100 mm lange nagels met halve koppen met schachtdiameter van 2,8–3,1 mm in.

De nagels mogen alleen in houtmaterialen met een maximale stevigheid C30 overeenkomstig EN 338 ingedreven worden.

Werkwijze

De nagels worden met perslucht in het houtmateriaal gedreven. De energiebronnen zijn met de met de cartouche KT-1000 vulbare drukaccu's en de accu.

Voor de indrijving beschikt het toestel over twee activeringsmethoden:

Enkele activering met beveiliging

Activeringsmethode, die via de activeerder een enkele indrijving toestaat, nadat de activeringsbeveiliging ingedrukt werd. Andere activeringsmethoden kunnen alleen worden geactiveerd wanneer de activeerder en de activeringsbeveiliging naar de vertrekpositie teruggekeerd zijn.

Contactactivering met automatische terugzetting

De activeerder wordt ingedrukt en ingedrukt gehouden. In deze staat zorgt elke indrukking van de activeringsbeveiliging die binnen 5 seconden plaatsvindt, voor een indrijving. Na 5 seconden zonder contact met het materiaal keert het toestel terug naar de enkele activering.

Voor de instelling van de activeringsmethoden, zie pagina 45.

Bedieningsveld

Overzicht van het bedieningsveld

1 2 3 4 5 6

1	Groene LED: licht op bij ingeschakeld toestel
2	IN-/UIT-toets
3	Blauwe LED voor activeringsmethoden (zie pagina 45)
4	Keuzetoets activeringsmethode
5	Rode LED: informatie over de bedrijfsstatus (zie het volgende deel)
6	Toets bij dit toestel zonder functie

Wanneer geen LED oplicht, is het toestel uitgeschakeld.

Weergave van de bedrijfsstatussen

Het toestel kan de volgende bedrijfsstatussen aangeven:

Lichtverhouding van de rodeLED/akoestisch signaal	Bedrijfsstatus
Licht niet op	Het toestel is bedrijfsklaar.
Licht continu op; het toestel geeft een akoestisch signaal in intervallen van 1 seconde op	De acculading volstaat niet. Het toestel schakelt zich na 10 seconden uit.
Knippert in intervallen van 0,5 seconde	De bedrijfstemperatuur is te hoog. Het toestel schakelt zich na 10 seconden uit.
Knippert in intervallen van 1 seconde	Functiestoring van de sturing. Het toestel schakelt zich na 10 seconden uit.

Voor het bedrijf

Indrijftoestel uitpakken

WAARSCHUWING

Verstikkingsgevaar voor kinderen wanneer ze met verpakkingsfolies spelen.

▶ Kinderen niet met verpakkingsfolies laten spelen.
▶ Verpakkingsfolies in een voor kinderen ontoegankelijke plaats bewaren.

▶ Het indrijftoestel uit de verpakking nemen.
▶ Al het verpakkingsmateriaal verwijderen, bijvoorbeeld folies, vulmateriaal en het verpakkingskarton.
▶ Het verpakkingsmateriaal voor later gebruik bewaren.
▶ De transportkoffer voor het transport en de opslag van het indrijftoestel bewaren.

De transportkoffer is geen verpakkingsmateriaal! De koffer moet gebruikt worden om het indrijftoestel gedurende langere trajecten (zie pagina 57) te transporteren en te bewaren.

Staat controleren

Externe staat controleren

▶ Controleer,

• of alle delen van het indrijftoestel en alle toebehoordelen stevig bevestigd zijn,
• of delen van het indrijftoestel of van het toebehoor externe schade (deuken, afgebroken delen) vertonen,
• of zich vreemde voorwerpen in het magazijn of in het schietkanaal bevinden.

Activeringsbeveiliging controleren

De veer van de activeringsbeveiliging mag niet beschadigd zijn. Om de activeringsbeveiliging te controleren gaat u als volgt te werk:

▶ Verzeker dat het toestel uitgeschakeld is (geen LED licht op, zie ook pagina 27).
▶ Neem de accu af.
▶ Druk de veer belaste werktuigneus naar beneden.

Wanneer de werktuigneus vrij terugveert is de veer van de activeringsbeveiliging in orde. Alleen dan mag u het toestel in bedrijf nemen.

Krassen in de behuizing of magazijn zijn geen schade.

WAARSCHUWING
	Verwondingsgevaar bij het bedrijven van een beschadigd indrijftoestel of bij niet correct bevestigd toebehoor.► Controleer de staat van het indrijftoestel voor elk gebruik.► Gebruik het toestel alleen wanneer de staat perfect is.► Wanneer u geen perfecte staat tot stand kunt brengen, laat het toestel dan door de klantendienst van de fabrikant (zie pagina 73) repareren.

Perslucht vullen

Belangrijke aanwijzingen voor de persluchtcartouche

Het indrijftoestel mag uitsluitend door de meegeleverde persluchtcartouche KT-1000 gevuld worden. Een lege cartouche mag alleen door de fabrikant zelf of met behulp van de compressoren van de PKT-serie van de fabrikant bijgevuld worden. U kunt ook in de vakhandel een volle persluchtcartouche tegen een lege cartouche kopen.

De cartouche volstaat voor ongeveer 30 tot 35 complete vullingen van het indrijftoestel.

WAARSCHUWING

Verwondingsgevaar bij onvakkundig vullen van persluchtcartouches.

De toegelaten druk kan overschreden worden. Bovendien kan de aansluitingschroefdraad beschadigd worden.

▶ Gebruik uitsluitend originele persluchtcartouches van het type KT-1000 van de fabrikant.
▶ Probeer nooit een lege persluchtcartouche met eigen middelen te vullen.
▶ Retourneer een lege cartouche naar de fabrikant (adres zie pagina 73).

Andere belangrijke punten:

• Gebruik de persluchtcartouche KT-1000 uitsluitend voor de toestellen van de fabrikant in wiens bedieningshandleiding dit cartouchetype uitdrukkelijk voorgeschreven is.
• Verzeker dat het ventiel van de persluchtcartouche en de schroefaansluiting van het indrijftoestel zuiver zijn, en bescherm ze tegen beschadigingen. Verwijder vervuilingen voordat u de cartouche vastschroeft en voor de inbedrijfstelling. Sterke vervuilingen mogen alleen door de fabrikant verwijderd worden.
• Gebruik nooit beschadigde persluchtcartouches.

• De tekst van de persluchtcartouche mag niet onleesbaar gemaakt of verwijderd worden.

• Transporteer en bewaar de persluchtcartouche alleen in de originele verpakking of in de transportkoffer van het indrijftoestel.

• Verwijder de persluchtcartouche telkens wanneer het toestel gevuld wordt. Het transport van het toestel met aangebrachte cartouche is niet toegelaten.

Beschermingsdop uitschroeven

Bij de uitlevering is aan de schroefdraad voor de persluchtcartouche een beschermingsdop ingeschroefd. De beschermingsdop beschermt het toestel tegen binnendringend vuil en de schroefdraad tegen beschadiging.

OPGELET!
	Gevaar voor beschadiging van het toestel.Wanneer het toestel zonder beschermingsdop bedreven wordt, kunnen vuil en vocht binnendringen en de schroefdraad beschadigen.► Laat de beschermingsdop altijd aangebracht.► Schroef de beschermingsdop alleen uit wanneer u de persluchtcartouche moet inschroeven, en schroef de beschermingsdop daarna weer in.

▶ Schroef de beschermingsdop (1) uit de schroefdraad (2):

Persluchtcartouche verwijderen

▶ Controleer de staat van het indrijftoestel (zie pagina 29).
▶ Neem de beschermingskap van de cartouche.
▶ Controleer de schroefaansluiting op het toestel en de schroefdraad van de persluchtcartouche op vreemde voorwerpen en vuil.
▶ Reinig de aansluitingen wanneer nodig.

WAARSCHUWING
	Onvrijwillige activering kan tot zware of dodelijke verwondingen leiden.► Voordat u de cartouche aansluit verzekert u zich ervan op het bedieningsveld dat het indrijftoestel uitgeschakeld is.► Leeg het magazijn.► Richt het toestel niet op uzelf, andere personen of dieren.

Perslucht vullen

▶ Schroef de schroefdraad van de persluchtcartouche in de richting van de wijzers van de klok handvast in de schroefdraad op het toestel (1) tot u een lichte drukuitstoot uit het kleine cartoucheventiel hoort.

√ Het toestel vult zich hoorbaar gedurende 1 tot 2 seconden. Aan het drukdisplay (2) beweegt de wijzer zich in de groene zone. Het indrijftoestel is nu met perslucht gevuld.

▶ Schroef de cartouche tegen de richting van de wijzers van de klom weer af.

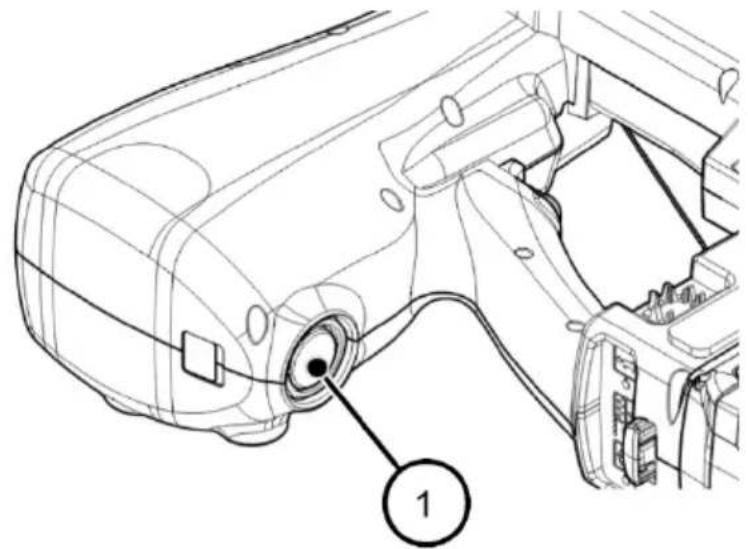

Beschermingsdop inschroeven

▶ S

chroef de beschermingsdop (1) weer in de schroefdraad:

De beschermingsdop moet altijd aangebracht zijn wanneer de cartouche niet aangebracht is.

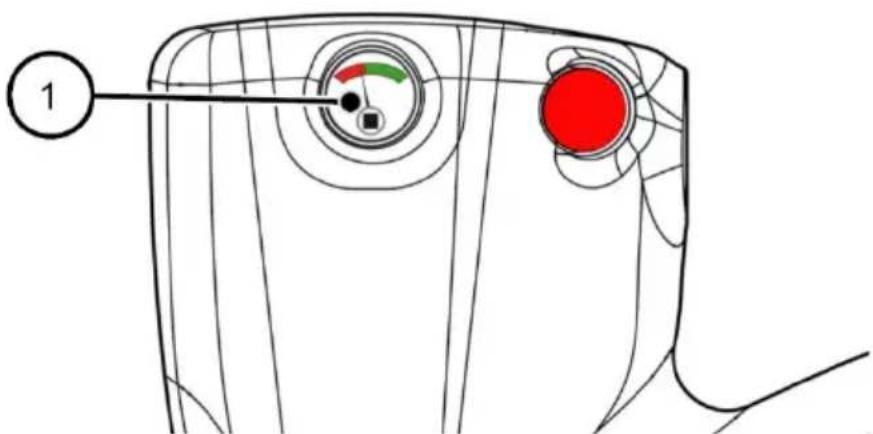

Bedrijfsdruk controleren

▶ De bedrijfsdruk op het drukdisplay (1) controleren:

①

• Wanneer de wijzer zich in de groene zone bevindt, is er voldoende druk.
• Wanneer de wijzer zich in de rode zone bevindt, volstaat de druk niet en moet het indrijftoestel bijgevuld worden.

Overtollige druk in de compressiekamer wordt via een veiligheidsklep in het toestel afgevoerd.

Magazijn bevestigen en afnemen

De procedure is voor alle magazijntypes (zie pagina 22) identiek.

Magazijn bevestigen

Het magazijn wordt door de volgende elementen bevestigd:

1	Rode kartelschroef
2	Klembout aan het toestel
3	Boutopname (open langsgat) aan het magazijn
4	2 doppen aan het magazijn
5	2 dopopeningen naast het schietkanaal

Om het magazijn te bevestigen gaat u als volgt te werk:

▶ Wanneer nodig draait u de kartelschroef (1) tot aan de aanslag naar links.
De klembout beweegt zich naar buiten.
Zet de boutopname (3) aan het magazijn onder de bout (2) aan het toestel.
▶ Schuif het magazijn een beetje naar boven, zodat de doppen (4) aan het magazijn in de openingen (5) naast het schietkanaal grijpen.
▶ Wanneer bouten en doppen goed in de opnames zitten, draait u de kartelschroef (1) tot aan de aanslag naar rechts.

De klembout beweegt zich naar binnen en klemt het magazijn vast.

√ Het magazijn is bevestigd.

Magazijn afnemen

▶ Om het magazijn te lossen draait u de kartelschroef (1) tot aan de aanslag naar links.

Het magazijn wordt naar buiten en beneden geschoven en komt uit de bevestiging (2) los.

▶ U kunt nu het magazijn afnemen.

Magazijn laden en legen

De procedure is voor alle magazijntypes (zie pagina 22) identiek.

Magazijn laden

Om het magazijn met een nagelstrook te vullen gaat u als volgt te werk:

Indrijftoestel met de neus naar beneden richten.
▶ Nagelstrook met de nagelpunten naar voren in het magazijn laten glijden:

Bij een lang magazijn ("LM") nog een nagelstrook in het magazijn laten glijden.

▶ De voorschuiver (1) met twee vingers aan de ribbels (2) over de nagelstrook wegtrekken:

Wanneer de voorschuiver over de nagelstrook gereden is, zwenkt de vastklemmer (3) naar binnen.

▶ De voorschuiver langzaam terug laten glijden

√ De nagelstrook is vastgeklemd. Het magazijn is geladen.

Magazijn legen

Om het magazijn te legen gaat u als volgt te werk:

▶ De voorschuiver aan de ribbels (1) naar beneden trekken en gelijktijdig de lus (2) van de vastzetinrichting (3) indrukken:

De vastzetinrichting (3) draait naar buiten en geeft de nagelstrook vrij.

▶ De voorschuiver naar boven laten glijden.

▶ De nagelstrook naar buiten schuiven of naar buiten laten glijden.

Accu aanbrengen en verwijderen

Indrijftoestellen met de extensie "SET" of "SET4" werden met accu en laadtoestel en de bijhorende gebruiksaanwijzing geleverd. De bediening van de accu wordt daarom in deze gebruiksaanwijzing niet beschreven.

▶ Om de accu aan te brengen schuift u hem van voren naar achteren op de accuverbinding aan de onderzijde van de sokkel (1):

▶ Om de accu te verwijderen drukt u op de rode toets (2):

2

√ Nu kan de accu naar voren weggetrokken worden.

Toestel inschakelen

Het toestel kan alleen ingeschakeld worden wanneer de activeerder en de borgbeugel niet ingedrukt zijn (in vertrekpositie).

▶ Schakel het toestel in door de IN-/UIT-toets (1) op het bedieningsveld minstens gedurende 2 seconden in te drukken:

√ De groene LED (2) licht continu op.

Het toestel schakelt zich zelfstandig na 10 minuten uit wanneer het niet op eender welke wijze bediend werd.

Werking controleren

WAARSCHUWING
	Gevaar door een defect indrijftoestel.De bediener kan zichzelf en andere personen verwonden en de te bewerken materialen beschadigen.► Nooit een indrijftoestel gebruiken dat niet perfect werkt.► Stuur het indrijftoestel ter reparatie naar de fabrikant.

Plaats de werktuigneus van het indrijftoestel op een houten stuk met een dikte van minimum tien centimeter.
▶ Selecteer de activeringsmethode: enkele activering zonder contactactivering (zie pagina 45).
▶ Het indrijftoestel activeren.
▶ Daarbij controleert u het volgende:

- De activering vindt alleen plaats bij ingedrukte activeringsveiligheid, met andere woorden, wanneer de werktuigneus vast op het hout gedrukt is.

- Bij de enkele activering: de ingedrukte activeringsbeveiliging en de activeringstoets moeten keer op keer voor een nieuwe activering in de vertrekpositie geplaatst worden.

- Bij de contactactivering: bij ingehouden activeringstoets wordt bij elke druk van de werktuigneus binnen 5 seconden op het materiaal een nagel in het stuk hout gedreven.

- Wanneer de pauze tussen de contacten met het hout meer dan 5 seconden bedraagt, stelt de enkele activering zich automatisch in.

▶ Wanneer de indrijfdiepte niet correct is, verandert u de instelling aan het instelwiel (zie pagina 46).
▶ Voer opnieuw een test op het stuk hout uit en controleer de indrijfdiepte.

√ Wanneer alle functies correct uitgevoerd worden kunt u het indrijftoestel gebruiken.

Bediening

Activeringsmethode selecteren

Het indrijftoestel heeft twee activeringsmethoden:

• Enkele activating
• Contactactivering

Bij ingeschakeld toestel selecteert u de activeringsmethode op het bedieningsveld:

1 2 3 i

Op "T" (1) drukken:

Enkele activating

De blauwe LED (3) licht permanent op.

Op "TTT" (2) drukken:

Contactactivering

De blauwe LED (3) knippert.

WAARSCHUWING

Onvrijwillige activering bij het veranderen van de activeringsinstelling kan tot zware of dodelijke verwondingen leiden.

▶ Het indrijftoestel niet op uzelf, andere personen of dieren richten.

In het bijzonder mag u de vrijgave-instelling

Contactontgrendeling met automatische reset niet gebruiken voor het volgende gebruik:

- Voor toepassingen zoals het sluiten van kisten of kisten en het installeren van transportbeveiligingssystemen op aanhangwagens of vrachtwagens

Zet in deze gevallen de keuzeschakelaar op het bedieningspaneel op enkele ontgrendeling.

Enkele activating

Bij de enkele activering zorgt het aandrukken van de activeringsbeveiliging op het materiaal en het daaropvolgende drukken op de activeringstoets ervoor dat een enkele nagel in het materiaal gedreven wordt.

Contactactivering met automatische terugzetting

Bij de contactactivering wordt de activeringstoets ingedrukt en ingedrukt gehouden. Daarna zorgt het drukken op de activeringsbeveiliging op het materiaal ervoor dat een nagel in het materiaal gedreven wordt. Wordt dan binnen 5 seconden de activeringsbeveiliging nogmaals op het materiaal gedrukt, wordt opnieuw een nagel ingedreven, etc.

Na 5 seconden zonder activering of contact van de activeringsbeveiliging met het materiaal gaat het toestel terug naar de activeringsmethode "Enkele activering".

Indrijfdiepte instellen

U kunt de indrijfdiepte voor de nagels instellen. Hiervoor heeft het indrijftoestel een stelwiel aan de activeringsbeveiliging.

Op de behuizing van het indrijftoestel vindt u het volgende pictogram (Pos. 2 in de afbeelding beneden):

Dit pictogram geeft aan in welke richting u het stelwiel moet draaien om de indrijfdiepte te verlagen of te verhogen.

▶ Om de indrijfdiepte te verlagen draait u het stelwiel (1) tegen de richting van de wijzers van de klok.
▶ Om de indrijfdiepte te verhogen, draait u het stelwiel (1) in de richting van de wijzers van de klok.
▶ Controleer de instelling op het ingewerkte pictogram (3) in de werktuigneus.

1 2 3 V Reload Reload

Indrijfdiepte controleren

▶ Controleer de correcte indrijfdiepte zoals in het deel "Functie controlleren" pagina 43, beschreven.

Afdrukbescherming gebruiken

Als bescherming van kijkhout tegen beschadiging heeft het indrijftoestel een afdrukbescherming van rubber voor de activeringsbeveiliging.

Wanneer de afdrukbescherming niet nodig is, wordt hij op de daarvoor voorziene opname (1) aan de rechterzijde van de sokkel van het toestel aangebracht:

▶ Om de afdrukbescherming te gebruiken steekt u hem op het metalen punt van de activeringsbeveiliging (2).

Nagels indrijven

GEVAAR

Zeer zware of dodelijke verwondingen door elektrische schok mogelijk.

▶ Voor de activering verzekeren dat geen stroomleiding, geen waterleiding en geen gasleiding getroffen wordt.

WAARSCHUWING

Tijdens het bedrijf zijn oogschade of andere verwondingen door rondvliegende splinters mogelijk.

▶ Tijdens het bedrijf een beschermingsbril en passende beschermingskleding dragen.

▶ Let op de geldende bepalingen inzake de bescherming tijdens en op het werk.

WAARSCHUWING

Door luid lawaai tijdens het bedrijf is gehoorschade mogelijk.

▶ Passende gehoorbescherming dragen.

▶ Let op de geldende bepalingen inzake de geluidsbescherming.

WAARSCHUWING

Verwondingsgevaar door te diep ingedreven nagels, door wegglijdende nagels of door terugstoot.► Het indrijftoestel alleen voor het in deze gebruiksaanwijzing aangegeven materiaal gebruiken (zie Doelmatig gebruik, pagina 9).► Verzeker dat de indrijfdiepte niet groter is dan de dikte van het materiaal.► Druk het indrijftoestel bij de activering stevig tegen het materiaal.► Verzekeren dat het materiaal niet te hard is.

De indrijfdiepte hang – naast de ingestelde indrijfdiepte – van de hardheid en dikte van het materiaal af.

▶ Verzeker dat zich geen personen achter het materiaal bevinden.
▶ Voor de test stelt u een geringe indrijfdiepte in.
Daarna controleert u de werking van het indrijftoestel door een eenmalige activering.

Indrijftoestel een keer activeren

Om het indrijftoestel een keer te activeren, gaat u als volgt te werk:

▶ Selecteer de activeringsmethode "Enkele activering met beveiliging" door middel van de toets "T" (een keer activeren) op het bedieningsveld (zie pagina 27). De blauwe LED licht op.
Plaats de indrijfbeveiliging van het indrijftoestel op het materiaal en drukt het indrijftoestel aan.
▶ Druk de activeerder door.

√ De nagel wordt in het materiaal gedreven.

▶ Laat de activeerder los.

▶ Hef het indrijftoestel van het materiaal af.

Indrijftoestel herhaaldelijk activeren

WAARSCHUWING

Onbedoelde activering kan de dood of ernstig letsel tot gevolg hebben.

▶ Richt het rijgereedschap niet op uzelf, andere mensen of dieren
▶ Laat uw vinger niet op de trigger wanneer het apparaat wordt opgepakt, verplaatst tussen werkgebieden en posities, of tijdens het lopen, aangezien uw vinger op de trigger kan resulteren in een onbedoelde bediening.
▶ Controleer bij apparaten met schakelbare triggering altijd voor gebruik of het apparaat in de juiste modus is ingesteld.
Gebruik het apparaat in contactontgrendeling niet voor toepassingen zoals het sluiten van dozen of dozen en het monteren van transportbeveiligingssystemen op aanhangwagens of vrachtwagens.
▶ Wees voorzichtig bij het wisselen van het ene rijpunt naar het andere.

▶ Selecteer de activeringsmethode "Contactactivering met automatische terugzetting" door middel van de toets "TTT" (meervoudig activeren) op het bedieningsveld. De blauwe LED knippert.
▶ De activeerder indrukken en ingedrukt houden.
Plaats de activeringsbeveiliging van het indrijftoestel op het materiaal en druk het indrijftoestel kort aan.

Een nagel wordt in het materiaal gedreven.

Bediening

Plaats binnen 5 seconden de werktuigneus op de volgende gewenste positie en druk het indrijftoestel kort aan.
▶ Een bijkomende nagel wordt in het materiaal gedreven.
▶ U kunt deze procedure herhalen zolang u de activeerder ingedrukt houdt en zolang er nagels in het magazijn zijn.
▶ Om het indrijven te beëindigen, laat u de activeerder los.
▶ Hef het indrijftoestel van het materiaal af.

Nagels bijladen

Het magazijn beschikt over een leegschietbeveiliging.

Dit verhindert dat u het indrijftoestel kunt activeren wanneer nog maar 5–8 nagels in het magazijn zijn.

▶ De nieuwe nagelstrook bijladen (zie pagina 39).

Indrijftoestel neerleggen

Het indrijftoestel heeft een voorgeschreven neerlegpositie. Hiervoor heeft het toestel aan de rechter zijde drie neerlegkussens:

1	Neerlegkussen onder de greep
2	Neerlegkussen achteren
3	Neerlegkussen werktuigneus

▶ Bij bedrijfsonderbrekingen van weinige minuten het indrijftoestel neerleggen.
▶ Het indrijftoestel altijd zodanig neerleggen dat het op de drie neerlegkussens liegt.

Lattenhaak gebruiken

Het indrijftoestel heeft een lattenhaak (sparrenhaak) waaraan u het toestel kortstondig aan een daklat of soortgelijk object kunt bevestigen. De lattenhaak bevindt zich aan de onderzijde van het indrijftoestel.

Om het indrijftoestel te kunnen ophangen moet u de lattenhaak naar de kant draaien.

▶ Druk de lattenhaak een beetje in (1):

▶ Draai de lattenhaak daarna naar de zijkant (2).

√ U kunt nu het indrijftoestel ophangen.

Indrijftoestel ontluchten

U kunt het indrijftoestel steeds ontluchten wanneer geen persluchtcartouche aangesloten is. Dit is bijvoorbeeld noodzakelijk,

- om condensaat te verwijderen,

- voordat een storing verholpen wordt (bijvoorbeeld het verwijderen van geklemde nagels).

▶ Om het toestel te ontluchten, drukt u op de rode ontluchtingstoets (1):

1

√ Het toestel ontlucht hoorbaar.

Na het bedrijf

WAARSCHUWING

Onvrijwillige activering kan tot zware of dodelijke verwondingen leiden.

▶ Het indrijftoestel niet op uzelf, andere personen of dieren richten.
▶ Het toestel na het bedrijf uitschakelen en het magazijn legen.

Na het bedrijf of bij langere bedrijfsonderbrekingen de volgende stappen uitvoeren.

Toestel uitschakelen

▶ Het toestel uitschakelen door de IN/AAN-toets (1) op het bedieningsveld gedurende minstens 2 seconden in te drukken:

√ Wanneer de groene LED (2) niet meer oplicht, is het toestel uitgeschakeld. Ook alle andere LEDs gaan uit.

Het toestel schakelt zich zelfstandig na 10 minuten uit wanneer het niet op eender welke wijze bediend werd.

Accu verwijderen

▶ Om de accu te verwijderen drukt u op de rode toets (1) op de sokkel:

1

√ Nu kan de accu naar voren weggetrokken worden.

Magazijn legen

▶ Het magazijn na het bedrijf steeds legen.
▶ Hiervoor gaat u te werk zoals in het hoofdstuk "Magazijn legen" op pagina 41 beschreven.

Transport en opslag

WAARSCHUWING

Onvrijwillige activering kan tot zware of dodelijke verwondingen leiden.

▶ Het indrijftoestel tijdens het transport niet op uzelf, andere personen of dieren richten.
Indien een cartouche aangebracht is, neemt u de cartouche voor het transport af.
▶ Het indrijftoestel enkel aan de greep dragen.
▶ Tijdens het transport de activeerder niet aanraken.

OPGELET!

Stoten of slagen kunnen tot schade aan het indrijftoestel leiden.

▶ Laat het indrijftoestel niet vallen.
▶ Bescherm het indrijftoestel tegen stoten aan hindernissen.

Indrijftoestel verpakken

Het indrijftoestel en de toebehoordelen mogen alleen in de meegeleverde transportkoffer zoals hier getoond verpakt worden:

Om het indrijftoestel in de koffer te verpakken gaat u als volgt te werk:

▶ Schakel het toestel uit.
▶ Neem de accu af.
▶ Leeg het magazijn.
▶ Reinig het toestel (zie pagina 61).
Leg de persluchtcartouche, het indrijftoestel, de accu's en het acculaadstation zoals boven getoond in de transportkoffer.
▶ Sluit de transportkoffer.

Indrijftoestel transporteren

De aard van het transport verschilt van het feit of u het indrijftoestel op korte of lange trajecten wenst te transporteren.

Korte trajecten

Korte trajecten zijn trajecten van maximum 10 meter lengte.

Lange trajecten

De volgende trajecten gelden voor het transport van het indrijftoestel als "lange trajecten":

• Trajecten van meer dan 10 m,
• Trajecten, die over onzekere ondergrond voeren,
• Trajecten, die in een ongewone lichaamshouding worden afgelegd.

Indrijftoestel op korte trajecten transporteren

▶ Schakel het toestel uit.
▶ Het indrijftoestel aan de greep met de werktuigneus naar de grond dragen.

Indrijftoestel op lange trajecten transporteren

▶ Schakel het toestel uit.
▶ Neem de accu af.
▶ Verpak het indrijftoestel in de meegeleverde transportkoffer.
▶ Draag de transportkoffer aan de handgreep naar de gewenste plaats van gebruik.
▶ Pak het indrijftoestel pas op de plaats van gebruik uit.

Indrijftoestel opslaan

Om het indrijftoestel bij langer niet-gebruik tegen schade te beschermen, gaat u als volgt te werk:

▶ Ontlucht het toestel, zoals op pagina 54 beschreven.
▶ Verpak het indrijftoestel en de toebehoren in de meegeleverde transportkoffer, zoals op pagina 58 beschreven.
▶ Bewaar de transportkoffer bij kamertemperatuur op een droge en tegen stof beschermde plaats.

Reiniging en onderhoud

WAARSCHUWING

Onvrijwillige activering kan tot zware of dodelijke verwondingen leiden.

▶ Het indrijftoestel niet op mensen of dieren richten.
▶ Voor alle werken met het indrijftoestel het magazijn legen.

Reiniging

Voor reinigingswerken de volgende werken uitvoeren:

▶ Schakel het toestel uit.
▶ Neem de accu af.
▶ Neem het magazijn af.
▶ Ontlucht het toestel.

Vuil en vreemde voorwerpen verwijderen

Vuil en vreemde voorwerpen kunnen zich vooral op de beweeglijke delen van het toestel en op open liggende verbindingen afzetten. Ze kunnen daar tot functiestoringen leiden en moeten onmiddellijk verwijderd worden.

Zuiver te houden delen van het toestel

Het in bijzonder de volgende delen van het toestel moeten altijd van vuil en vreemde voorwerpen vrij gehouden worden:

• Afvoerluchtopening en toevoerluchtopening
• Schroefdraad voor de cartouche en de beschermingsdop
• Magazijn
• Kartelschroef en bevestigingsbout voor het magazijn
• Werktuigneus met afdrukbescherming
• Accu-verbindingsplaats (op het toestel en op de accu)

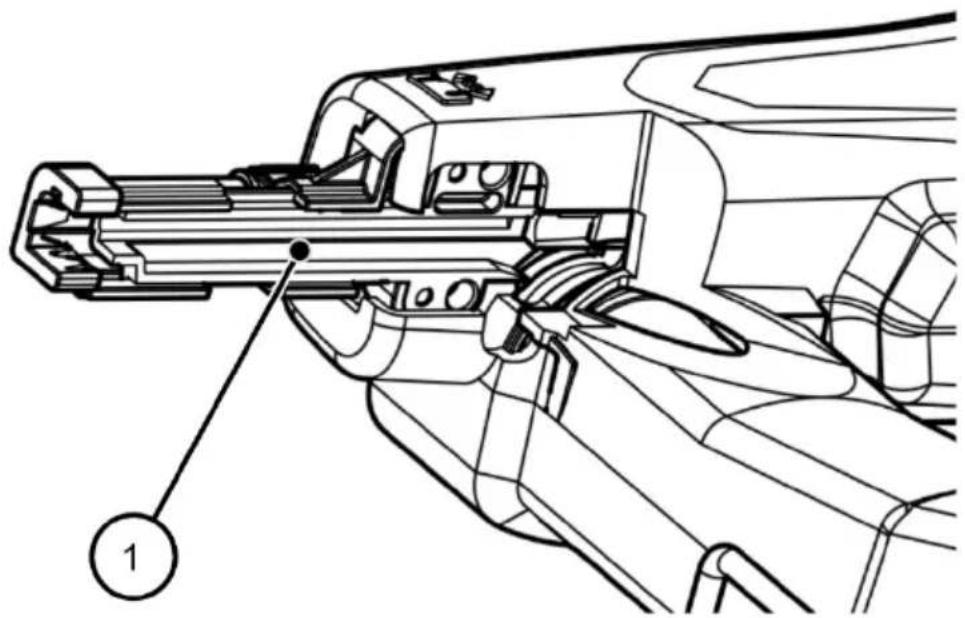

• Schietkanaal (zie afbeelding beneden, pos. 1)

1

Procedure

Om vuil en vreemde voorwerpen te verwijderen, gaat u als volgt te werk:

▶ Ontlucht het toestel.
▶ Schakel het toestel uit.
▶ Neem de accu af.
▶ Neem het magazijn af.

▶ Reinig de open liggende verbindingsplaatsen en beweeglijke delen van het toestel met een zuivere doek of een zuivere borstel van vuil en vreemde voorwerpen.

Behuizing en buitenvlakken reinigen

OPGELET!
	Beschadiging van het indrijftoestel of van het toebehoor door niet geschikte reinigingsmiddelen.► Voor de reiniging enkel een droge, lichtjes bevochtigde of met een zachte zeeploog bevochtigde doek reinigen.

Om lichte verwondingen te verwijderen gaat u als volgt te werk:

▶ Wrijf de behuizing van het indrijftoestel met een droge doek af.
▶
▶ Om sterke vervuilingen te verwijderen gaat u als volgt te werk:
Wrijf de behuizing van het indrijftoestel met een lichtjes met zachte zeeploog bevochtigde doek af.
Wrijf daarna de behuizing met een lichtjes met kraantjeswater bevochtigde doek af.
▶ Wrijf na met een droge, zachte doek.

Onderhoud

Het indrijftoestel is onderhoudsvrij.

Storingen verhelpen

⚠ WAARSCHUWING
	Bij bedrijf van een beschadigd of gestoord indrijftoestel zijn zware of dodelijke verwondingen mogelijk.► Leeg het magazijn.► Gebruik het indrijftoestel pas opnieuw wanneer de storing verholpen is.

OPGELET!
	Het indrijftoestel kan bij reparaties door onbevoegde personen beschadigd worden.► Reparaties aan het indrijftoestel in principe alleen door de fabrikant laten uitvoeren.

Storingen tijdens het transport naar het schietkanaal verhelpen

Wanneer het transport van de nagels van het magazijn naar het schietkanaal gestoord is, gaat u als volgt te werk:

▶ Ontlucht het toestel.
▶ Schakel het toestel uit.
▶ Neem de accu af.
▶ Neem het magazijn af.
▶ Neem de geklemde nagels en eventueel andere vreemde voorwerpen uit het schietkanaal en/of uit het magazijn.

Wanneer de storing door deze maatregel niet verholpen werd, waarschuw dan de klantendienst van de fabrikant.

Andere storingen verhelpen

Wanneer storingen aan het indrijftoestel opgetreden zijn die u niet zelf kunt verhelpen, moet u de klantendienst van de fabrikant waarschuwen.

▶ Geen reparatiewerken aan het indrijftoestel uitvoeren.
▶ Reparaties aan het indrijftoestel in principe alleen door de fabrikant laten uitvoeren.

In het volgende overzicht zijn mogelijke storingen en de noodzakelijke maatregelen opgesomd.

Overzicht van de storingen

Eigenschap	Mogelijke oorzaak	Oplossing
Indrijftoestel verliest lucht.	Een dichting is defect.	► Klantendienst waarschuwen (zie pagina 73).
	Veiligheidsklep of terugslagklep defect.
Bedrijfsdruk te hoog.	Uit de cartouche werd te veel perslucht geladen.	Bij sporadisch optreden, geen maatregel noodzakelijk. Overtollige druk in de compressiekamer wordt via een veiligheidsklep in het toestel afgevoerd.Treedt het probleem permanent op:► Klantendienst waarschuwen (zie pagina 73).
	Een ventiel is defect.
Nagels worden niet volledig ingedreven.	De bedrijfsdruk is te gering.	► Nieuwe perslucht uit de cartouche bijvullen (zie pagina 31).Treedt het probleem permanent op:► Klantendienst waarschuwen (zie pagina 73).
	Het materiaal van de werkstof is te hard.	Nagels alleen in houtmateriaal met een maximale stevigheid C30 overeenkomstig EN 338 indrijven.

Storingen verhelpen

Eigenschap	Mogelijke oorzaak	Oplossing
	De indrijfdiepte is voor het materiaal te gering ingesteld.	► Indrijfdiepte verhogen (zie pagina 46).
Bij de activering werden geen nagels ingedreven.	Het magazijn of het schietkanaal zijn vervuild.	► Toestel uitschakelen.► Magazijn afnemen.► Schietkanaal en magazijn van vreemde voorwerpen ontdoen.
	In het magazijn zijn verkeerde nagels geladen.	► Magazijn legen.► Magazijn met de voor het magazijn toegelaten nagels vullen (zie pagina 26).
	De bedrijfsdruk is te gering.	► Nieuwe perslucht uit de cartouche bijvullen (zie pagina 31).
	De activeringsprocedure wordt niet volledig uitgevoerd.	► Klantendienst waarschuwen (zie pagina 73).
De rode LED in het bedieningsveld licht continu op en het toestel maakt een akoestisch geluid in intervallen van 1 seconde.	De acculading volstaat niet. Het toestel schakelt zich na 10 seconden uit.	► Accu laden.
De rode LED in het bedieningsveld licht op in intervallen van 0,5 seconden.	De bedrijfstemperatuur is te hoog. Het toestel schakelt zich na 10 seconden uit.	► Het toestel minstens 15–30 minuten laten afkoelen.► Controleren of de afvoerluchtopening en de toevoerluchtopening vrij zijn.► Wanneer nodig, reinigen.
De rode LED in het bedieningsveld licht op in intervallen van 1 seconden.	Functiestoring sturing. Het toestel schakelt zich na 10 seconden uit.	► Klantendienst waarschuwen (zie pagina 73).
Het toestel kan niet ingeschakeld worden.	Activeringstoets of activeringsbeveiliging zijn bediend.	Activeringstoets en activeringsbeveiliging in de vertrekpositie plaatsen.
Het toestel kan niet met perslucht gevuld worden.	Persluchtcartouche leeg.	Persluchtcartouche vullen of vervangen.
	Aansluitingsschroefraad vervuild.	Aansluitingsschroefdraad reinigen.

Toebehoordelen bestellen

U kunt toebehoordelen bij de fabrikant nabestellen.

• Gebruik uitsluitend originele toebehoordelen van de fabrikant of toebehoordelen die door de fabrikant voor het gebruik met het indrijftoestel toegelaten is.
• Gebruik alleen de nageltypes die op het typeplaatje van uw indrijftoestel aangegeven zijn.

Alleen zo is de optimale werking van het indrijftoestel verzekerd en wordt mogelijke schade van het indrijftoestel door verkeerd indrijfmateriaal verhinderd.

In dit deel vindt u enkel informatie over de belangrijkste toebehoordelen.

Aanwijzingen over andere toebehoordelen vindt u op de website van de fabrikant.

Beschikbare toebehoordelen

Voor de inbedrijftoestellen zijn de volgende toebehoordelen beschikbaar:

• Nagels (papiergebonden nagelstroken)
  • Persluchtcartouche KT-1000
• Compressor van de PKT-serie
• Accu's 5,5 Ah en 4,0 Ah
• Laadtoestel

Aanwijzing voor de bestelling van nagels

OPGELET!
	Beschadiging van het toestel of van het toebehoor door niet geschikte nagels.► Gebruik alleen de nageltypes die op het typeplaatje van uw indrijftoestel aangegeven zijn.

Technische gegevens

Wijzigingen in verband met technische ontwikkelingen voorbehouden.

Indrijftoestel

Toestel PKT-8-:	PR100	PR100-LM	RKP100	RKP100-LM
Afmetingen zonder accu (L x B x H):	312 x 133,6 x 392 mm	458 x 159 x 392 mm	362 x 142,4 x 392 mm	554 x 176 x 392 mm
Gewicht zonder accu:	4605 g	4825 g	4670 g	4960 g
Magazijn:	voor nagels met halve koppen, papiergebonden, met inclinatie van 34°, lading langs achteren		voor nagels met ronde koppen, papier- of kunststofgebonden, met inclinatie van 20°, lading langs achteren
Magazijncapaciteit:	40+5	80+5	30+8	60+8
Nageltypes:	PR28/65 – PR31/100		RKP28/65 – RKP31/100 RK28/65 – RK31/100
Nagellengte:	65–100 mm
Nagelschacht:	∅ 2,8–3,1 mm
Activeringsysteem:	Omschakelbare activering:Enkele activering met beveiligingContactactivering met automatische terugzetting
Motor:	Borstelloze gelijkstroommotor

Technische gegevens

Stroomverzorging:	18 V gelijkstroom
Indrijfsnelheid:	1,5 nagels per seconde
Magazijnsysteem:	laden vanaf de achterkant
Gebruikstemperatuur:	-5 °C tot +45 °C
Opslag-/transport-temperatuur:	Kamertemperatuur
Vibratie-karakteristieken:(EN 60745)	3.80 m/s2
	Kh=1.5 m/s2
Geluidskenwaarden:(EN 60745)	LWA,1s=101 dB
	LpA,1s=90 dB
	LpCpeak<130 dB
	KpA, KWA=3 dB

Lengte:	271,5 mm
Diameter:	∅ 50 mm
Gewicht, lege cartouche:	695 g
Gewicht, gevulde cartouche:	800 g
Inhoud:	0,36 l
Maximale luchtdruk reservoir:	300 bar
Aantal vullingen:	30–35
Gebruikstemperatuur:	-5 °C tot +45 °C
Opslag-, transporttemperatuur:	Kamertemperatuur

Accu en accu-laadstation

Uitsluitend originele Metabo- of CAS-(Cordless Alliance System)-accupacks en toebehoor gebruiken.

Toegelaten CAS-accu	Capaciteit			Spann.
LiHD:	8,0 Ah	5,5 Ah	4,0 Ah	18 V
Li-Power:	2,0 Ah	4,0 Ah	5,2 Ah	18 V

Andere technische gegevens	4 Ah	5,5 Ah
Indrijvingen per lading:	ca. 670	ca. 1000
Laadtijd normaal laadtoestel:	ca. 80 min.	ca. 110 min.
Laadtijd snellaadtoestel:	ca. 37 min.	ca. 51 min.
Gewicht:	ca. 585 g	ca. 990 g

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

Emissiewaarden

Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Tijdens het werken kan het geluidsniveau de 80 dB(A) overschrijden.

Draag gehoorbescherming!

Indrijftoestel verwijderen

MILIEUBESCHERMING

Schade aan het milieu bij niet ecologische verwijdering.

▶ Het indrijftoestel voor de verwijdering reinigen.
▶ Het toestel bevat olie. De geldende voorschriften voor de verwijdering van olie volgen.

▶ Het indrijftoestel of delen ervan in geen geval in het huisvuil deponeren.
Wilt u het indrijftoestel verwijderen, stuur het dan naar de fabrikant.

De vakkundige verwijdering van het indrijftoestel gebeurt door de fabrikant.

Adres van de fabrikant

PREBENA

Voor het aangegeven toestel geeft de fabrikant 1 jaar garantie vanaf verkoopdatum overeenkomstig de volgende garantievoorwaarden. De fabrikant garandeert de kosteloze verhelping van defecten die te wijten zijn aan materiaal- of fabricatiefouten. In het kader van de kosteloze garantie wordt geen rekening gehouden met functiestoringen of schade, die door onvakkundige bediening veroorzaakt werden.

Er mogen uitsluitend originele nagels van de fabrikant gebruikt worden, bij niet-naleving vervalt de productaansprakelijkheid en het garantierecht. De garantie strekt zich niet uit op slijtdelen zoals O- ringen, etc. Het is de keuze van de fabrikant de garantie door vervanging van het defecte deel of reservelevering uit te voeren. Er bestaan geen verder gaan de rechten.

Om recht te hebben op de garantie moet het volledig ingevulde garantiecertificaat met stempel van de handelaar en verkoopdatum bijgevoegd worden of ook een factuur waaruit de volgens het garantiecertificaat te vermelden gegevens en informatie resulteren.

Verzending: Het gereclameerde toestel moet zorgvuldig en breekveilig verpakt en voldoende gefrankeerd naar de fabrikant gezonden worden.

Garantiecertificaat

Modelbenaming:

Koopdatum:

Veiligheidsinrichting 18

Werking controleren 30

Activeringsmethode 45

Contactactivering 46

Contactactivering 26

Enkele activating 46

Enkele activating 26

Afdrukbescherming 24, 48

Afdrukbescherming

Opname 25

Afvoerluchtopening 25

B

Bedieningseenheid

Zie bedieningsveld 27

Bedieningsveld 25

Beschrijving 27

Bedrijf

Bedrijfsgeluiden 49

Na het bedrijf 55

Voor het bedrijf 29

Bedrijfsstatussen (rode LED) 28

Bedrijfstemperatuur 28

Beschermingsdop

Inschroeven 35

Uitschroeven 32

Automatische verandering van

contactactivering naar enkele

activering 44

Indrijfdiepte 47

Staat 29

Toebehoordelen 29

Werking 43

D

Diepteregeling 24

Diepteregeling, pictogram 24

Doelgroep van de handleiding 17

Doelmatig gebruik 9

Drukdisplay 23, 35

E

Eenmalig activeren 50

Enkele activating 46, 50

Index

Enkele activating 26

F

Fabrikant

Adres 73

Klantendienst 73

Reparaties 73

Functiestoring 28

G

Garantie 74

Garantie en aansprakelijkheid 74

Gebodstekens 23

Gebodstekens 18

Gebruik, doelmatig 9, 10

Gebruik, verboden 10

Geldende documenten 6

Gevaar

Dodelijke verwondingen 15

Door folie 15

Door foutief gebruik 16

Door lawaai 16

Door manipulatie 15

Door nagels 16

Door terugstoot 16

Explosiegevaar 14

Greep 23

H

Hout

Gebruik controleren 44

Max. stevigheid 26

Toegelaten 26

|

IN-/UIT-toets 27

Indrijfdiepte

Controleren 47

Instellen 46

Pictogram 46

Indrijftoestel

Bedienen 45

Dragen 59

Onderhouden 61

Ontluchten 54

Ophangen 53

Opslaan 60

Reinigen 61

Transporteren 59

Typeoverzicht 4

Uitpakken 29

Verpakken 58

Verwijderen 72

Voorbereiden 29

Inschakelen 43

Instellen

Activeringsmethode selecteren 45

Indrijfdiepte 46

K

Kartelschroef

Magazijnbevestiging 37

Keuzetoets activeringsmethode 27

Klantendienst 73

Koffer 29, 59

Korte trajecten 59

KT-1000 31

Kwalificatie van het personeel,

noodzakelijke 17

L

Lange trajecten 59

Lattenhaak 25

Lattenhaak gebruiken 53

LEDs 27

Leegschietbeveiliging 52

Veiligheidsinrichting 18

Levensgevaar 15

Door manipulatie 15

Leveromvang 20

LM 20

M

Magazijn

Afnemen 38

Bevestigen 36

Kartelschroef 25

Kort 23

Laden 39

Legen 41

Types 22

Magazijn

Lang 25

Manometer, zie drukdisplay 35

Materiaal, toegelaten 26

Materialen, toegelaten 26

Materièle schade 17

N

Na het bedrijf

Toestel uitschakelen 55

Nagels

Bestellen 68

Bruikbare 26

Geklemde 54, 64

indrijven 49

Laden 39

Op het typeplaatje 21

Nagelstroken

Laden 39

Nageltypes 26

Neerleggen

Op neerlegkussens 52

Neerlegkussen 25

0

Ontluchten 54

Ontluchting 61

Ontluchtingstoets 23, 54

Opslaan 60

Overzicht van het toestel 22

P

Perslucht

Bedrijfsdruk controleren 35

Drukdisplay 34

Vullen 31, 34

Persluchtcartouche

Aansluitingsschroefdraad 25

Belangrijke aanwijzingen 31

Beschermingsdop 31

Controleren 33

Vullen 31

Persluchtcartouche KT-1000 70

PR (nageltype) 22

PREBENA 73, 79

Productbeschrijving 20

PSA (persoonlijke

beschermingsuitrusting) 19

R

Reiniging

Aan beweeglijke delen 61

Aan verbindingen 61

Buitenvlakken 63

Voorbereiden 61

Reparaties alleen door de fabrikant 64

Riemhaak

Zie lattenhaak 53

RKP (nageltype) 22

S

Schietkanaal

Storing nageltransport 64

Vuil en vreemde voorwerpen 62

SET, SET4 20

Sokkel 23

Sparrenhaak

Zie lattenhaak 53

Staat controleren

Activeringsbeveiliging 30

Externe schade 29

Toebehoordelen 29

Stelwiel

Index

Voor indrijfdiepte 46

Storingen

Klantendienst 64, 65

Overzicht 65

Transport van de nagels 64

Storingen verhelpen 64

T

Tabel met fouten 65

Terugslag 16

Terugstoot 16

Toebehoor 68

Bestelbaar 68

Toesteltypes 4

Toetsen in het bedieningsveld 27

Toevoerluchtopening 25

Transport

In de transportkoffer 60

Korte trajecten 59

Lange trajecten 60

Transportkoffer 29, 59

Bewaren 60

Troubleshooting 64

Typeplaatje 21, 25

U

Uitschakelen 55

Automatische uitschakeling 55

V

Verpakkingsmateriaal 29

Verwijdering 72

Verwondingen

Beschermingsuitrusting 16

Voorbereiden

Staat controleren 29

Voorschuiver 24

Nagels in het magazijn losdraaien

41

Nagels in het magazijn vastklemmen

40

Vreemde voorwerpen verwijderen 61

Vuil verwijderen 61

W

Waarschuwing

Vormgeving 7

Werking controleren 43

Werktuigneus 24

Z

Zijden van het toestel, bepaling 8

Zoeken naar storingen 64

Indice
