GEBRUIKSAANWIJZING BEEDREAM-1940RGB AFX

NL - Handleiding - p. 24

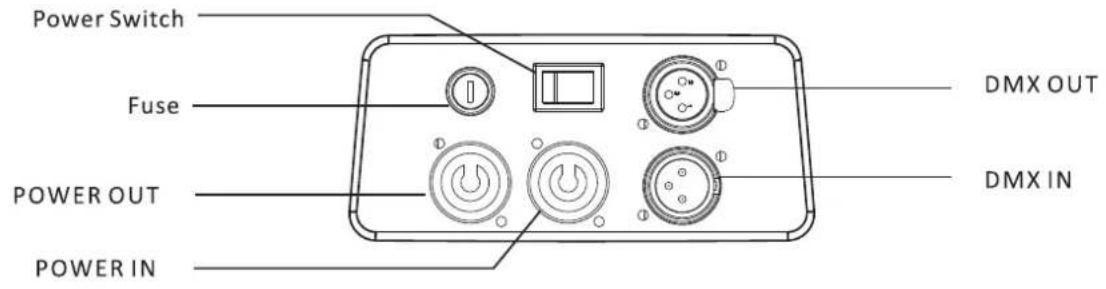

CONNECTORS (fig. 1)

Power Switch Fuse POWER OUT POWER IN DMX OUT DMX IN

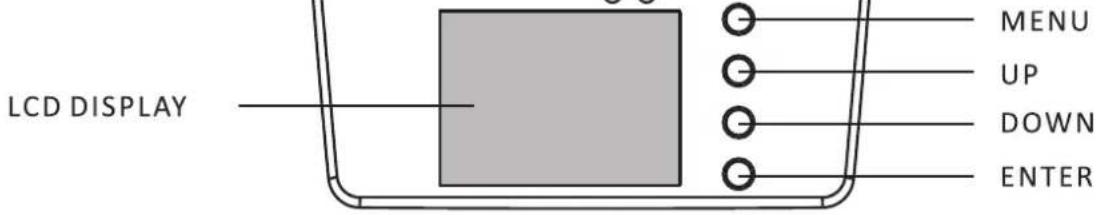

DISPLAY (fig. 2)

LCD DISPLAY MENU UP DOWN ENTER

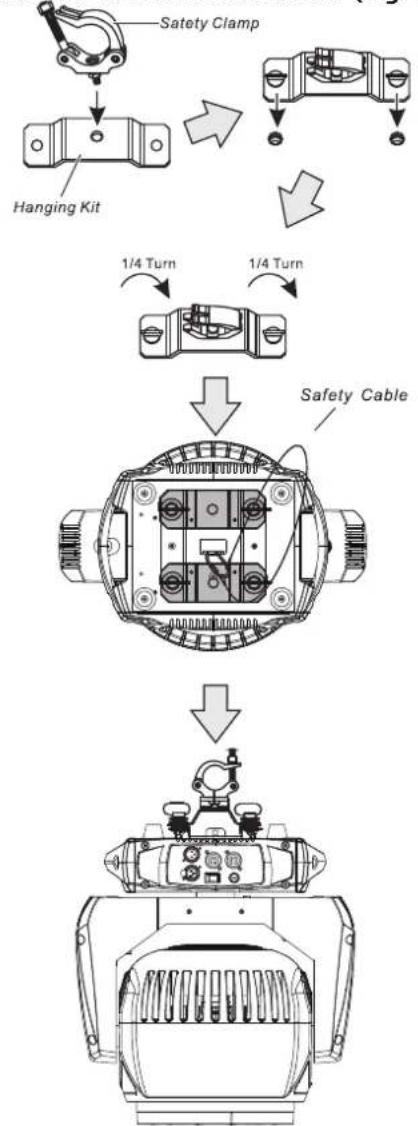

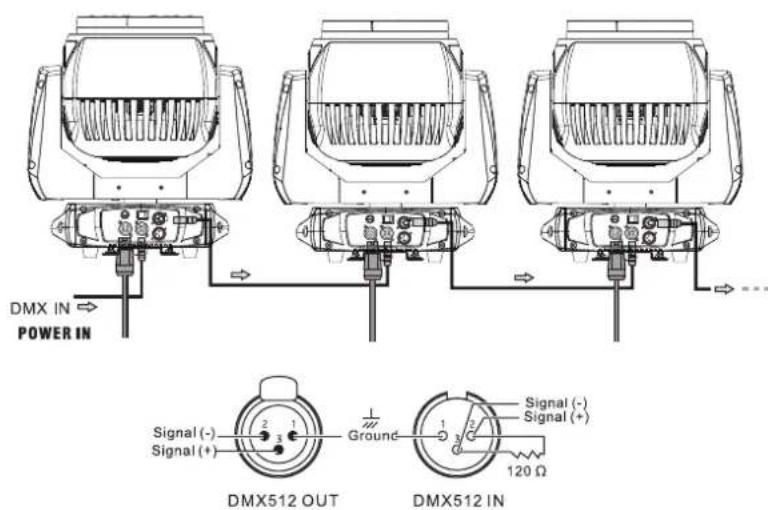

INSTALLATION DIAGRAM (fig. 3) FIXTURE LINKING (fig. 4)

DMX IN POWER IN Signal (-) Signal (+) Ground DMX512 OUT Signal (-) Signal (+) 120 Ω DMX512 IN

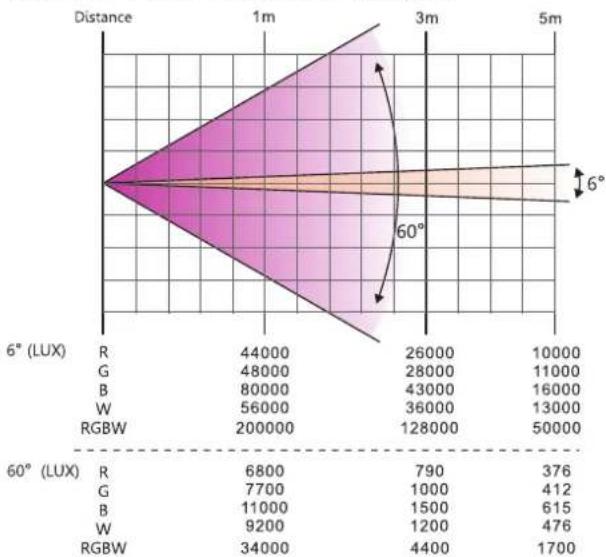

PHOTOMETRIC DIAGRAM (fig. 5)

Onmiddellijk naar de aankoop van het toestel, verwijder voorzichtig de verpakking en wees zeker dat het toestel in goede toestand is. Breng direct uw dealer op de hoogte en bewaar het verpak- kingsmateriaal indien onderdelen of het karton door het transport beschadigd zijn. Bewaar het karton en alle verpakkingsmaterialen. Indien het toestel moet gerepareerd worden is het belangrijk het toestel in zijn originele verpakking te versturen.

VERPAKKINGSINHOUD

• 1 x LED licht effect
• 2x omega houder
  • 1x 3-pin XLR DMX kabel
  • 1x POWERCON snoer
• 1x Handleiding

VERKLARING VAN DE TEKENS

De driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie).

Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van het apparaat.

Het apparaat voldoet aan de CE-normen

Alleen voor gebruik binnenshuis

Minimale afstand tussen het apparaat en andere objecten

Staar niet in de straal

LET OP NIET DE BEHUIZING OPENEN GEVAAR VOOR ELECTRISCHE SCHOKKEN

Lees de handleiding aandachtig door. Ze bevat belangrijke informaties voor de installatie, gebruik en onderhoud van dit toestel.

VEILIGHEIDSINSTRUCTIES

• Bewaar deze handleiding.
• Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de op de zijde van het toestel aangegeven spanning is.
• Alleen voor gebruik binnenshuis!
• Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een bevoegde persoon moet de elektrische aansluiting uitvoeren.
• Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtigheid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werking.
• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van oppervlakken.
• Wees zeker dat de ventilatie openingen niet geblokkeerd zijn.
• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik alleen een zekering met dezelfde specificaties.
• Gebruik het toestel niet in ruimtes met een temperatuur boven 40°C.
• De behuizing kan een temperatuur van 85°C bereiken. NOOIT de behuizing tijdens het werken van het toestel met blote handen aanraken. Toestel uitschakelen en 15 minuten wachten totdat de behuizing afgekoeld is.
• NOOIT de behuizing binnen 5 minuten naar uitschakelen openen.
• In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zelfs te re-

pareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met dezelfde specificaties.

• Sluit het toestel niet op een dimmer pack aan.
• Nooit het netsnoer beschadigen of platdrukken.
• Nooit aan de kabel trekken.

- Nooit in de lichtbron kijken. Gevoelige personen kunnen een epileptische shock ondergaan (vooral bedoeld voor epileptica)

- Het product is uitsluitend bedoeld voor decoratieve doeleinden en niet geschikt als verlichting van de huiskamer.

- Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, wordt deze uitsluitend vervangen door de fabrikant of zijn onderhoudsvertegenwoordiger of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen.

- Beschadigde lenzen, behuizing of uv-filter onmiddellijk vervangen.

- De lichtbron van dit apparaat is niet vervangbaar. Als deze defect is, moet het gehele apparaat worden weggegooid.

ONTKOPPELING VAN HET NET

a) Indien het toestel via het stopcontact wordt uitgeschakeld, moet de contactdoos altijd gemakkelijk bereikbaar zijn
b) Indien het toestel via een schakelaar wordt uitgeschakeld, moet deze duidelijk gemarkeerd en gemakkelijk bereikbaar zijn.

VERVANGING VAN DE ZEKERING

Trek de voedingskabel uit het stopcontact alvorens U de zekering vervangt. Gebruik alleen een zekering met dezelfde specificaties. Verwijder de zekeringshouder d.m.v. een schroevendraaier uit de behuizing.

Verwijder de oude zekering en zet een nieuwe zekering met dezelfde specificaties in. Plaats de zekeringshouder terug in zijn behuizing en sluit de voedingskabel op een stopcontact aan.

AANSLUITEN VAN MEERDERE TOESTELLEN (AFB. 4)

Indien U meerdere toestellen via een DMX controller of gesynchroniseerde lichtshows in een master/slave modus wilt sturen hebt U een seriële date kabel nodig. Het gecombineerde aantal van kanalen die alle toestellen in een seriële verbinding nodig hebben bepaalt de hoeveelheid van toestellen die de data verbinding kan ondersteunen.

Belangrijk: Alle toestellen in een seriële data verbinding moeten in één enkele lijn verbonden zijn.

DATA AANSLUITING

Gebruik data kabels om toestellen met elkaar te verbinden. Indien U uw eigen kabel bouwen wilt gebruik hoogwaardige kabels die het signaal goed overdragen en niet gevoelig zijn voor elektromagnetische interferenties.

DMX CONNECTOR CONFIGURATIE

De eindweerstand vermindert signaalfouten. Om transmissie problemen en storingen te voorkomen is het aanbevolen een DMX signaal eindweerstand aan te sluiten.

De unit kan in iedere positie geïnstalleerd worden mits voor voldoende koeling gezorgd is.

Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van d'installatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhouds en reini-gingsdoeleinden.

Gebruik altijd veiligheidskabels.

Bescherm het toestel tegen regern, vochtigheid en extreme temperatuurveranderingen. Kies een plaats met voldoende ventilatie.

Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geïnstalleerd is om trillingen en afglijden tijdens de werking te vermijden. Wees zeker dat de truss waar-

aan u het toestel bevestigd, stabiel is en 10 keer het gewicht van het toestel kan dragen. Tijdens de montage, gebruik altijd een veiligheidskabel dat 12 keer het gewicht kan dragen.

Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van mensen is en niemand onder kan staan.

De LED moving head bezit een uniek bevestigingssysteem op de onderzijde. Het is een omega houder met bevestigingspunten voor een veiligheidskabel in één (zie afbeelding rechts). Als u het toestel op een truss systeem monteert, gebruik een geschikte klem voor de omega houder en bevestig de klem d.m.v. een M10 moer in de centergat van de omega houder. Voor een betere veiligheid, bevestig tenminste één geschikte staalkabel op één van de bevestigingspunten op de onderzijde van het toestel.

CONTROLE PANEEL (AFB. 2)

Druk de MENU toets om in het hoofdmenu te gaan. Druk de UP/DOWN toetsen totdat u de ge-wenste functie bereikt. Druk ENTER. Wijzig de waarde d.m.v. de UP/DOWN toetsen en druk ENTER.

Tip: Druk 3 seconden tegelijkertijd op de knoppen OMHOOG en OMLAAG. Het display keert om.

FUNCTIETABEL

MENU Omschrijving
DMX	DMX address	A001-AXXX DMX adres instelling
	Channel Mode	26CH 26 kanaalmodus
		38CH 38 kanaalmodus
		102CH 102 kanaalmodus
		114CH 114 kanaalmodus
	Auto run	Internal program 1-8	Automatische bediening
		State: Master/Alone
	Music control	Internal program 1-8	MuziekbesturingState: Master/Alone
		Music run (On/off)
Option	Reset De-fault	Yes/No Reset
	Signal set Wired DMX Bekabelde DMX
	Reverse Pan (on/off)Reverse Tilt (on/off)Select Pan 630/540/360Select Tilt 270/180/90		Pan inversieTilt inversiekies Pankies Tilt
Option	Mic sensitivity 0-99%OFF signal mode (On/Off)Scan Quick modeTheater modeTotem mode OFF/CEN./R/L		Microfoon gevoeligheidUit in de oorspronkelijke staat en AAN in de reset-statusSnel san modusruisarme ventilatieTotem mode: Centre/Right/Left (défaut: Off)
Manual control	Reset	Total resetPan/Tilt resetZoom reset	Alles resettenPan/tilt resettenZoom resetten
	Channel PAN=XXX... Kanaalbesturing
Advanced Access code 0888)	Calibration UID code	PAN=XXX...XX XX XX XX XX XX	kalibratieUID calibratie

REINIGING

Het is belangrijk dat het toestel altijd schoon is om een optimale lichtkracht te garanderen en de leeftijd te verlengen. De reinigingsfrequentie is afhankelijk van de omgevingsomstandigheden: vochtige, berookte of bijzonders vuile omgeving veroorzaakt meer vuil op de optische delen.

• Reinig de lamp met een hoogwaardig glasreinigingsmiddel en een zachte doek.
• Droog de delen altijd zorgvuldig.
• Reinig de externe optische delen tenminste alle 20 dagen.
• Reinig regelmatig koelspleten en ventilatoren.

SPECIFICATIES

Voeding....100-240V\~50/60Hz

Opgenomen vermogen 720W

Leuchtmittel 19 x 40W RGB LED + 46 x 0.2W SMD RGB LED

Pan 630° / 540° /360°

Tilt 270° / 180° / 90°

Ruisniveau @1m 55dB

Gewicht.... 16kg

Afmetingen 286 x 414 x 412mm

BELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recyclieren daar waar er centra's hiervoor voorzien is. Raadpleeg de plaatselijke autoriteiten of uw verkoper ivm de manier van recycleren
