Merk	AVM
Model	FRITZ!Smart Control 350
Producttype	Verbonden deur-/raamcontact
Afmetingen sensor (L x H x D)	91 x 24 x 12 mm
Afmetingen magneet (L x H x D)	28,5 x 15 x 6,5 mm
Gewicht sensor (met batterijen)	36 g
Gewicht magneet	6 g
Voeding	2 AAA-batterijen (alkaline, niet oplaadbaar)
Radiostandaard	DECT ULE
Frequentiebereik	1880 – 1900 MHz
Bereik (binnen gebouwen)	Tot 40 m
Zendvermogen (max.)	250 mW
Gebruikstemperatuur	0 – 50 °C (droge binnenruimte)
Compatibiliteit	FRITZ!Box met DECT en FRITZ!OS 7.50 of hoger
Belangrijkste functies	Detectie openen/sluiten deur/raam; activeren van scenario's, routines; koppelen met radiatorthermostaten, stekkers, lampen
Installatie	Lijmbevestiging op kozijn of vleugel; positioneringsmarkeringen naar elkaar gericht
Reiniging	Vochtige doek
Beschermingsgraad	Niet gespecificeerd (alleen binnengebruik)
Algemene informatie	Niet installeren op aluminium of ijzeren ramen, noch op vensterbank (vocht)

Veelgestelde vragen - FRITZ!Smart Control 350 AVM

Welke type batterijen gebruiken voor de FRITZ!Smart Control 350?

Gebruik alkaline AAA-batterijen van goede kwaliteit, zoals de modellen Varta Industrial Pro AAA, Varta Longlife Max Power AAA, GP Super Alkaline LR03 of Duracell Industrial AAA. Gebruik geen oplaadbare batterijen (te lage spanning) noch zink-koolstofbatterijen.

Hoe verbind ik de FRITZ!Smart Control 350 met mijn FRITZ!Box?

Plaats de batterijen in de sensor: de lamp knippert. Druk op de Connect-knop van uw FRITZ!Box, of houd de DECT-knop 6 seconden ingedrukt. De lamp brandt 10 seconden om de verbinding te bevestigen. Als dit mislukt, verwijder dan de batterijen 1 minuut en probeer opnieuw.

Waar installeer ik de sensor en de magneet?

De sensor wordt op het kozijn of de vleugel van het raam/de deur geplaatst, met de positioneringsmarkering naar boven. De magneet wordt tegenover op het andere element gelijmd, met de markeringen naar elkaar gericht. De afstand tussen de markeringen bij gesloten raam mag niet meer dan 40 mm zijn; bij open raam ten minste 90 mm.

Kan ik de FRITZ!Smart Control 350 gebruiken op aluminium of ijzeren ramen?

Nee, het kan niet worden geïnstalleerd in aluminium of ijzeren ramen. Het is echter geschikt voor ramen met een Europese groef en kan worden gemonteerd op aluminium en ijzeren ramen/deuren alleen bij plaatsing op het kozijn (niet in het kozijn).

Hoe configureer ik de FRITZ!Smart Control 350 om de verwarming uit te schakelen bij geopend raam?

Log in op de interface van uw FRITZ!Box (http://fritz.box). Ga naar Domotica > Apparaten en groepen, klik op uw FRITZ!Smart Control 350, en activeer vervolgens op het tabblad FRITZ!Smart Control 350 de radiatorthermostaat in de sectie Open raam detectie. De verwarming stopt zolang het raam open is.

Hoe maak ik een routine met de FRITZ!Smart Control 350?

In de FRITZ!Box interface, ga naar Domotica > Automatisering, klik op Routine maken. Geef een naam, kies Sensoren als apparaattype, selecteer FRITZ!Smart Control 350 als trigger, en volg de wizard om de actie te definiëren.

Hoe reset ik de FRITZ!Smart Control 350?

Open de sensor, steek de resetpen in de Reset-opening gedurende ten minste een seconde en verwijder deze. De lamp begint te knipperen: de sensor is gereset en klaar om opnieuw te worden verbonden.

Wat te doen als de lamp niet gaat branden na het plaatsen van de batterijen?

Controleer de polariteit van de batterijen en zorg dat u nieuwe niet-oplaadbare alkaline batterijen gebruikt. Als er niets gebeurt, wacht dan enkele seconden of verwijder de batterijen een minuut voordat u het opnieuw probeert. Als het probleem aanhoudt, is de sensor mogelijk defect.

Hoe reinig ik de FRITZ!Smart Control 350?

Gebruik een vochtige doek om het apparaat te reinigen. Dompel het niet onder in water en vermijd contact met vloeistoffen. Gebruik geen agressieve chemicaliën.

Wat zijn de belangrijke veiligheidsmaatregelen?

Explosiegevaar: laad de batterijen niet op, kortsluit ze niet en demonteer ze niet. Houd batterijen buiten bereik van kinderen. Vermijd contact van de magneet met pacemakers, magnetische kaarten of gegevensdragers. Gebruik het apparaat alleen in droge ruimtes.

GEBRUIKSAANWIJZING FRITZ!Smart Control 350 AVM

- Ontploffingsgevaar!

Onjuiste omgang met batterijen kan letsel veroorzaken. Niet opladen, kortsluiten of ontman-telen!

- Gebruik geen oplaadbare batterijen (accu's)!

De lagere spanning van oplaadbare batterijen kan de levensduur en de geschatte gebruiksduur van het apparaat beperken.

- Gebruik batterijen van uitstekende kwaliteit!

Geschikte batterijen: Varta Industrial Pro AAA, Varta Longlife Max Power AAA, GP Super Alkaline LR03, Duracell Industrial AAA. Gebruik geen oplaadbare batterijen (accu's) of zinkkoolestofbatterijen!

- Let bij de batterijen op de juiste polariteit.

- Houd de magnete van de FRITZ!Smart Control 350 uit de buurt van pacemakers, magneetstripkaarten en geveensopsglagmedia.

• Verwijder lege batterijen onmiddelijk.
• Gebruik geen neue en gebruekte batterijen door elkaar.
• Houd batterijen uit de buurt van kinderen en vermijd contact met de huid, ogen of slijmvliezen. Bij contact met accuzuur onmiddelijk met water spoelen en een arts raadplegen.
• Gebruik FRITZ!Smart Control 350 alleen binnenshuis op droge en stofvrijpe plekken en beschem hem gegen vloeistoffen.
• Gebruik voor het reinigen een vochtig doeke.

Lieferumfang

Omvang van de levering

Afbeelding Aantal en omschrijving

1 sensor met bovenbehuizing en onderbehuizing

1 magneet

2 × 2 plakstrips geel (testmontage) 4 plakstrips wit (permanente bevestiging)

2 batterijen AAA

1 resetpin

geen afbeelding 1 boekje

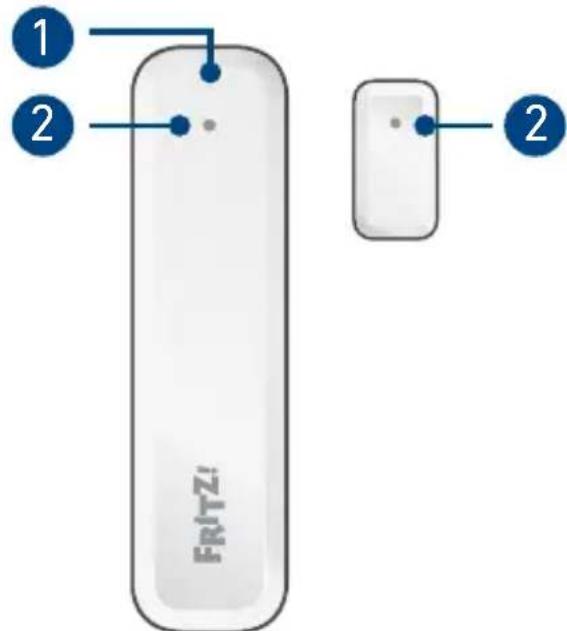

Apparaatoverzicht

FRITZ!Smart Control 350 is een raam-deursensor voor het gebruik met een FRITZ!Box met DECT en FRITZ!OS 7.50 (of nieuwer).

In het smarthome van de FRITZ!Box kan FRITZ!Smart Control 350

• radiatorthermostaten regelen
• ledlampen en stopcontacten in- en uitschakelen
• templates en scenario's toepassen
  -routines starten

knippert aanmeldmodus
brandt 10 se- conden	aanmelden gelukt

2 Positiemarkering

De positiemarkeringen van de sensor en de magneet要去en in gemonteerde toestand maar elkaar toe worden gericht. Neem waarvoorde instructies op Seite 71 in acht.

Aanmelden

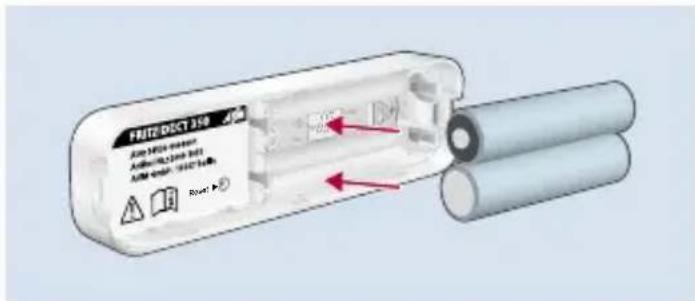

1. Plaats de batterijen in de bovenbehui-zing van de sensor.

De led knippert.

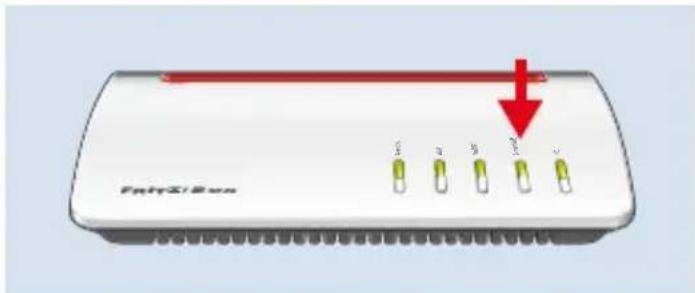

1. Druk binnen 2 minutes op de toets Connect van uw FRITZ!Box.

of

Houd binnen 2 minuten de toets DECT van uw FRITZ!Box gedurende 6 seconden ingedrukt.

1. De led van de sensoricht gedurende 10 seconden op en FRITZ!Smart Control 350 is aangemeld.

2. Sluit FRITZ!Smart Control 350.

Plaats de bovenbehuizing van de sensor met lichte druk op de onderbehuizing.

Als FRITZ!Smart Control 350 nicht kon worden aangemeld, verwijder dan gedurende 1 minuut de batterijen en herhaalervoigens het aanmelden.

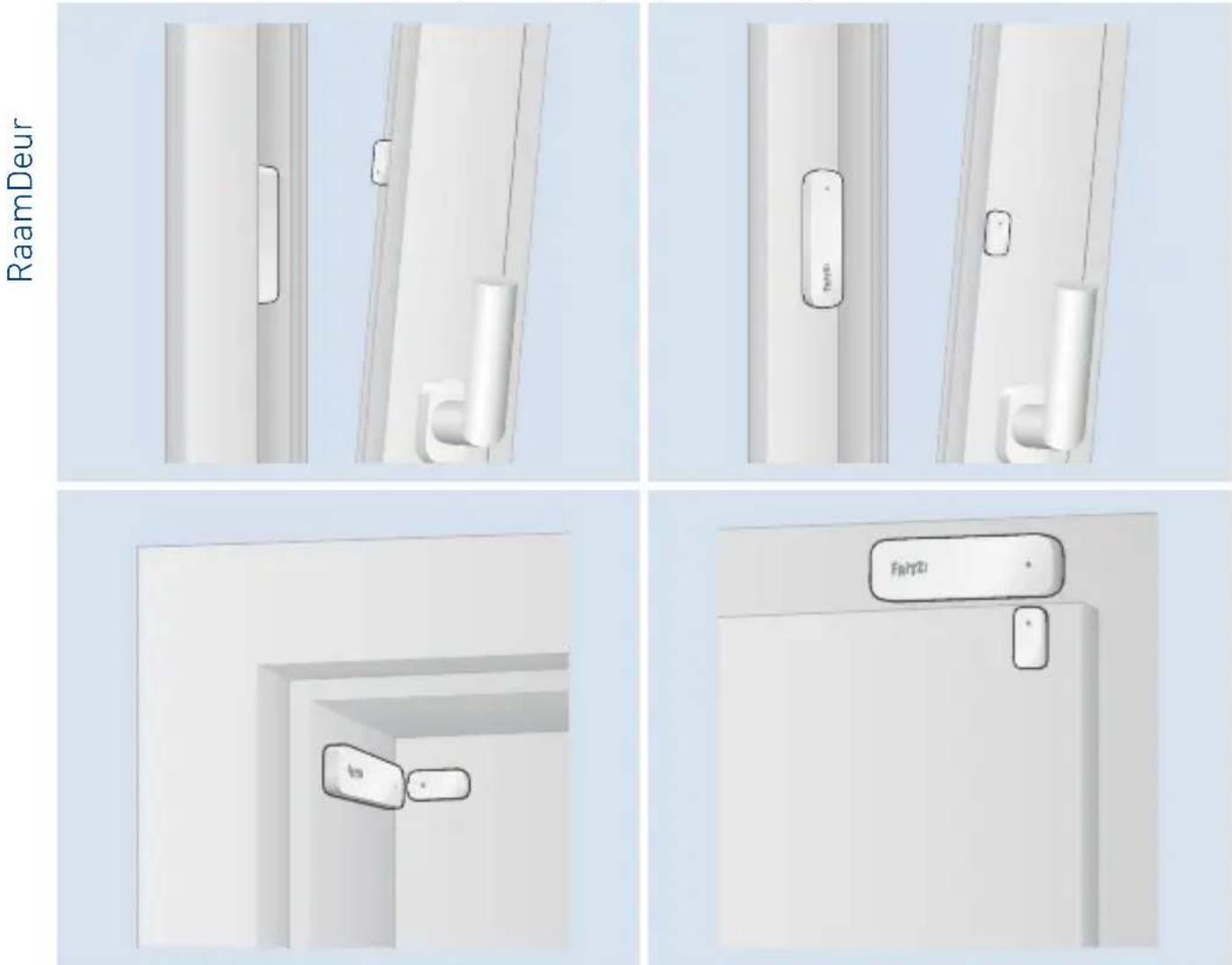

Montagemethoden

FRITZ!Smart Control 350 is geschikt voor montage aan ramen en deuren. Het volgende overzicht toont montagevoorbeelden voor de sensor en de magneet.

Montage in het kozijn Montage op het kozijn

Montagetips

Neem de instructies voor de montage van FRITZ!Smart Control 350 inRCT.

In het kozijn Op het kozijn

• FRITZ!Smart Control 350 kan niet in aluminium- en ijzerhoudende kozijnen worden gemonteerd.
• FRITZ!Smart Control 350 kan in ramen met eurosponning worden gemonteerd.

• Controller of FRITZ!Smart Control 350 in het kozijn past.
  Test met behulp van de verwijderbare gele plakstrips de montage en de werkung voor de uiteindelijke montage.

• FRITZ!Smart Control 350 kan op aluminium- en ijzerhoudende ramen en deuren worden gemonteerd.

• Test met behulp van de verwijderbare gele plakstrips de montage en de werkking voor de uiteindelijke montage.

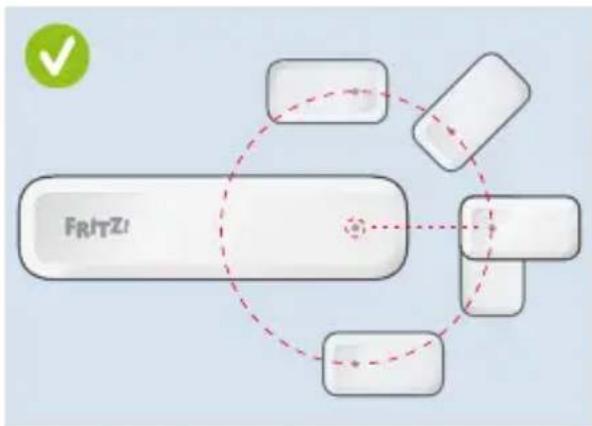

Let bij de montage op dat de positiemarkeringen maar elkaar toe要去en worden gericht en dat de aanbevolen afstanden in acheit要去en worden genomen.

• Om te herkennen dat ramen en deuren dicht zich, mag de afstand:tussen de positiemarkeringen op gesloten ramen en deuren maximaal 40mm zich.
• Om te herkennen dat ramen en deuren open zich,要去 de afstand:tussen de positiemarkeringen op geopende ramen en deuren minimaal 90mm zich.

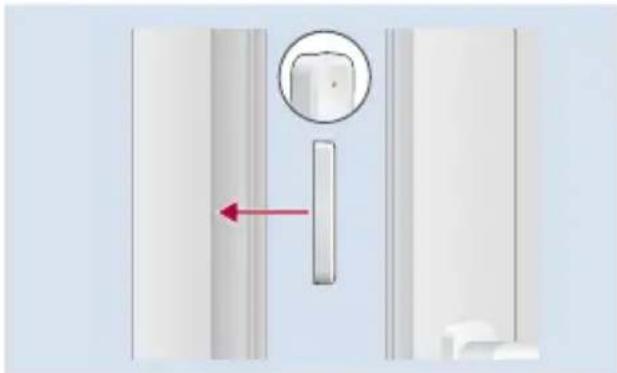

Montage in raamkozijn

Gebruik de gele plankstrips voor een testmontage en de witte plankstrips om FRITZ!Smart Control 350 permanent te bevestigen. Bevestig de plankstrips aan deijkenkant van de sensor en de magneet.

1. Open het raam helemaal. Bevestig de sensor boven de raamkruk in het raamkozijn met de positiemarkering maar boven.

Monteer FRITZ!Smart Control 350
niet op de borstwering. Daar kan zich eventueel vocht ophopen dat de sensor beschadigt.

1. Geef de positie van de sensor aan op der aamvleugel en markeer 2 tot 3 millimeter erboven de plek waar de magneet要去 komen.

2. Bevestig de magneat bij de markings in desponning van de raamvleugel en zorg dat de positiemarkeringen op een lijn liggen.

FRITZ!Smart Control 350 is gemonteerd en kan worden ingesteld.

Montage op het raam-/deurkozijn

Gebruik de gele plankstrips voor een testmontage en de witte plankstrips om FRITZ!Smart Control 350 permanent te bevestigen. Bevestig de plankstrips aan deijkenkant van de sensor en de magneet.

1. Sluit het raam en plak de sensor boven de raamkruk op het raamkozijn met de positiemarkering maar boven.
2. Geef de positie van de sensor aan op der aamvleugel.
3. Bevestig de magneet bij de markings aan de rand van de raamvleugel en zorg dat de positiemarkeringen op een lijn liggen.

FRITZ!Smart Control 350 is gemonteerd en kan worden ingesteld.

Instellen

U kunt FRITZ!Smart Control 350 in de gebruikersinterface van de FRITZ!Box instellen.

Leesmeerop

Voor stopcontacten en ledlampen

1. Open een webbrowser en voer http://fritz.box in.

De gebruikersinterface van de FRITZ!Box verschijnt.

1. Open het menu Smarthome > Apparaten en groepen.
2. Klik anschter uw FRITZ!Smart Control 350 op

Stel FRITZ!Smart Control 350 op het tabblad FRITZ!Smart Control 350 in.

Voor radiatorthermostaten

1. Open een webbrowser en voer http://fritz.box in.
   De gebruikersinterface van de FRITZ!Box verschijnt.
2. Open het menu Smarthome > Apparaten en groepen.
3. Klik anschter uw FRITZ!Smart Control 350 op
4. Activeer onder Raam-open-detectie voor radiatorthermostat de beoogde radiator-thermostat.

FRITZ!Smart Control 350 is voor de radiatorthermostat ingesteld als externe sensor. De radiatorthermostat onderbreekt het verwarmingsproces zolang het raam open is.

Als de raam-open-herkenning voor radiatorthermostaten is geactiveerd,kest u FRITZ!Smart Control 350 evengoed instellen om andere smarthomeapparaten te schakelen.

Voor scenario's en templates

Voordat scenario's en templates met FRITZ!Smart Control 350 können worden toegepast,要去en deze zich aangemaaakt.

1. Open een webbrowser en voer http://fritz.box in.

De gebruikersinterface van de FRITZ!Box verschijnt.

1. Open het menu Smarthome > Apparaten en groepen.
2. Klik anschter uw FRITZ!Smart Control 350 op

Stel FRITZ!Smart Control 350 op het tabblad FRITZ!Smart Control 350 in.

Voor routines

1. Open een webbrowser en voer http://fritz.box in.
   De gebruikersinterface van de FRITZ!Box verschijnt.
2. Open het menu Smarthome > Automatisering.
3. Klik op Routine aanmaken.
4. Geef de routine een naam en klik op Volgende.
5. Selecteer het apparaattype Sensoren en selecteer de FRITZ!Smart Control 350 die deroutine要去 activeren.
6. Klik op Volgende en volg de instructies van de wizard.

De routine worden voor de FRITZ!Smart Control 350 ingesteld.

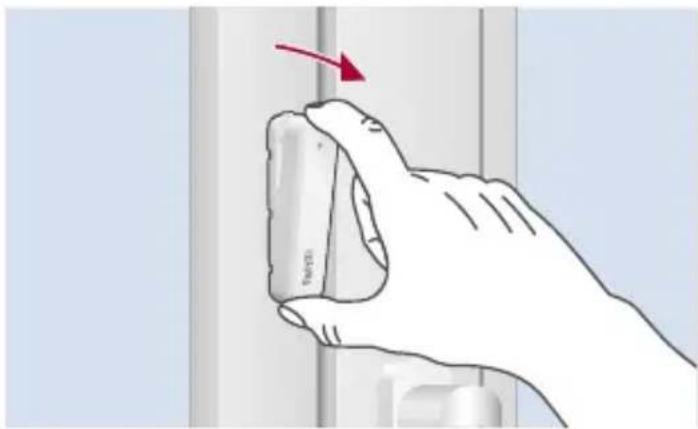

Batterijen verrangen

1. Open FRITZ!Smart Control 350.

Houd de sensor:tussen uw duim en wijsvinger.

Trek de bovenkant van de sensor maar u toe.

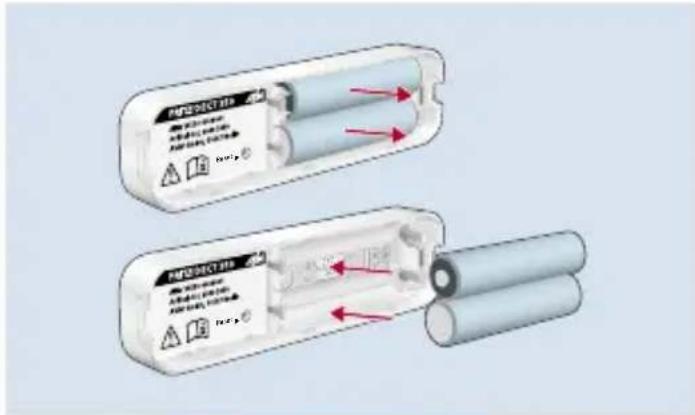

1. Vervang de batterijen. De ledlicht gedurende een seconde op.

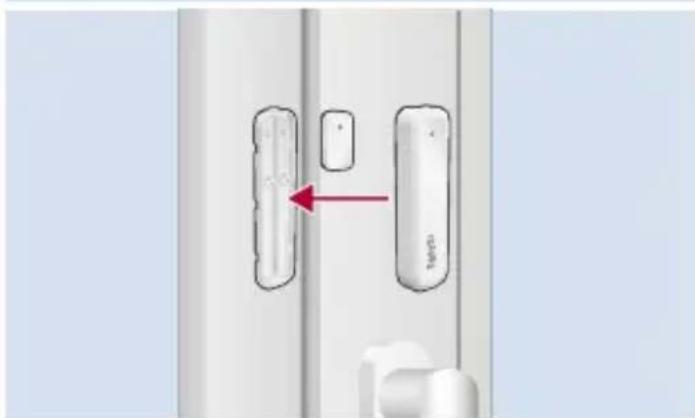

2. Sluit FRITZ!Smart Control 350.

Plaats de bovenbehuizing van desensor met lichte druk op de onderbehuizing.

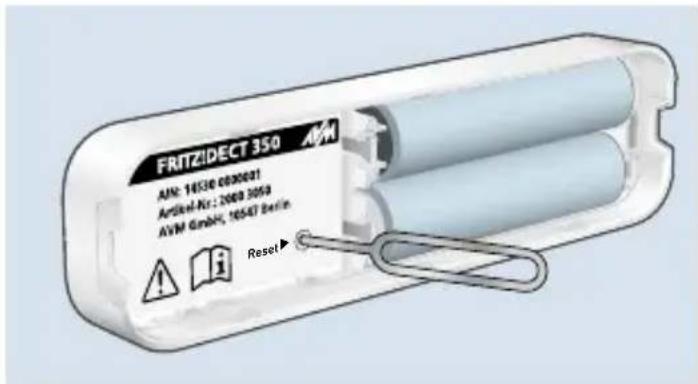

Terugzetten

Zet FRITZ!Smart Control 350 terug om de sensor opnieuw of bij een andere FRITZ!Box aan te melden.

1. Open FRITZ!Smart Control 350.
2. Steek de resetpin voorzichtig gedurende minimaal een seconde in het gaatje Reset en trek de pin er weeer UIT.
3. De led knippert. FRITZ!Smart Control 350 is teruggezeten kan worden aangemeld.

Na het terugzetten verschijnt FRITZ!Smart Control 350 nog steeds in de gebruikersinterface van de FRITZ!Box onder Smarthome > apparaten en groepen. Verwijder FRITZ!Smart Control 350 waar zo nodig handmatig,zie 'Afmelden'.

Afmelden

1. Open een webbrowser en voer http://fritz box in

De gebruikersinterface van de FRITZ!Box verschijnt.

1. Open het menu Smarthome > Apparaten en groepen.
2. Klik op Apparaat verwijderen.

Achter uw FRITZ!Smart Control 350 verschijnt

1. Klik op om FRITZ!Smart Control 350 te verwijderen.

FRITZ!Smart Control 350 worden bij de FRITZ!Box afgemeld.

Technische gegevens

afmetingen (b × h × d)	sensor: 91 × 24 × 12 mm magneet: 28,5 × 15 × 6,5 mm
gewicht	sensor: 36 g (met batterijen) magneet: 6 g
werkt op batterijen	2 × AAA-batterijen
draadloze standaard	DECT ULE
frequentiebereik	1880 – 1900 MHz
bereik	tot 40 m (binnenshuis)
zendvermögen (max.)	250 mW
bedrijfstemperatuur	0 – 50 °C (niet in native en vochtige ruimtes)

EU-conformiteitsverklaring

AVM verklaart hierbij dat het apparaat voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kut u in het Engels raadplegen op en.avm.de/service/declarations.
