GEBRUIKSAANWIJZING Gysflash 121.12 Cnt-Fv GYS

In deze handleiding vindt u aanwijzingen voor het functioneren van uw apparaat, en de veriligeids- en voorzorgsmaatregelen die in acht要去en worden genomen. Leest u dit document aandachtig door voor u het apparaat in gebruik neemt. Bewaar dit document als naslagwerk. Dit apparaat mag alleen gebruikt worden als lader of als stroomvoorziening, en uitsluitend volgens de instructies zoals die vermeld staan op het apparaat en in de handleiding. De veriligeidsinstructies要去en alkijd nauwkeurig opgevolgd worden. Bij onjuist of gevaarlijk gebruik van dit apparaat kan de fabrikant Niet aansprakelijk gesteld worden.

Dit apparaat is bestemd voor gebruik binnen. Niet blootstellen aan regen.

Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 waar of personen met lagere lichamelijke, zintuiglijke of mentale vaardigheden of met gebrek aan ervaring of kennis indien deze Personen goed begeleid worden, als hen deoodzakelijkke instructies voor een absolutveilig gebruik van het apparaat gegeven zijn en als de eventuele risico's van het gebruik goed begrepen worden. Kinderen mogen Niet met het apparaat spelen. Reiniging en onderhoud van het apparaat mogen Niet uitgevoerd worden door kinderen zonder toezicht.

Dit apparaat mag onder geen bedding gebruikt worden voor het opladen van Niet-oplaadbare accu's of batterijen.

Gebruik het apparaat Niet als de stroomkabel of de stekker defect zich.

Om kortsluiting van de accu te voorkomen mag het apparaat Niet gebruikt worden als de laadkabel beschadigd is, of als deze fouitief geassembleerd is.

Probeer nooit een bevroren of een defecte accu op te laden.

Het apparaat nicht bedekken.

De oplader nicht dicht bij een warmtebronplaatsen en Niet blootstellen aan blijvend hoge temperaturen (hoger dan 60^ ).

De ventilatie openingen nicht toedekken.

De automatische module en de gebruiksbeperkingen van het apparaat worden in deze handleiding beschreiben.

Ontploffings- en brandgevaarlijk!

• Een accu die opgeladen worden kan explosieve gassen uitstoten.
• Plaats de accu tijdens het opladen in een goed geventileerde ruimte.
  Voorkom vlammen en vonden.
• Scherm de delen van de accu die elektrisch contact können geben af, om kortsluiting te voorkomen.

Laat nooit een accu langere tijd opladen zonder toezicht.

Let op : zuur-projectie gevaar !

• Draag altijd een veiligheidsbril en veiligheidshandschoenen.
• In geval van oog- of huidcontact : spoel meteen af met water en raadpleeg onmiddelijk een arts.

Aansluten / Afsluten :

• Sluit de stroomvoorziening af, alvorens de accu aan te sluten of los te koppelen.
• De accuklem die nicht met het chassis is verbonden moet als eerste aangesloten worden. De andere verbinding moetplaats vinden op het chassis, ver van de accu en van de brandstofkanalisering. De accumulator moetervolgens op het stroomnet aangesloten worden.
• Koppel, na het beeindigen van de laadprocedure, eerst de acculader van de netspanning los. Koppel daarna de aansluiting die op het chassis is aangesloten los, en pas daarna de verbinding met de accu. Respecteer altijd de juiste volgorde.

Aansluten :

• Dit apparaat moet aangesloten worden op de netspanning met een geaard stopcontact.
• De aansluiting op de netspanning moet conform de nationale regelgeving gebeuren.

Onderhoud :

• Als de voedingskabel beschadigd is, dient deze verrangen te worden door een door de fabrikant van het apparaat geleverde voedingskabel.
• Het onderhoud dient uitsluitend door een gekwalificeerde onderhoudsmonteur uitgevoerd te worden.
• Waarschuwing! Haal algid de stekker uit het stopcontact alvorens eventuele onderhoudswerkzaamheden te verrichten.
• Dit apparaat behoeft geen special onderhoud.
• Als de interne zekering beschadigd is, dient deze verrangen te worden door de fabrikant, zich reparatie-dienst of een gelijkwaardig gekwalificeerde technicus, om zo ieder gevaar of risico te vermijden.
• Gebruik nooit oplosmiddelen of andere agressieve schoonmaakmiddelen.

Richtlijnen :

• Apparaat voldoet aan de Europese richtlijnen.
• Het certificaat van overeenstemming is te vinden op once internet site.
• Merkteken conform EAC (Euraziatische Economische Gemeenschap)
• Materiaal conform aan de Britse eisen. De Britse verklaring van overeenkomt is beschikbaar op once website (zie omslagpagina).

• Dit materiaal voldoet aan de Marokkaanse normen.
• De verklaring C_ (CMIM) van overeenstemming is beschikbaar op unsere internet site (vermeld op de omslag).

Afvalverwerking :

• Afzonderlijke inzameling vereist. Niet met het huishoudelijkke afval wegwerpen.

ALGEMENE OMSCHRIJVING

Uw GYSFLASH is een professionele multifunctionale oplader met Inverter Technologie. Deze acculader is bestemd voor het ondersteunen van accu's van demonstratie-voertuigen en ondersteuningijdens het stellen van een diagnose. De lader garandeert tevens een ideale laadkwaliteit, voor het onderhoud van de meest moderne accu's. Deze lader kan gekoppeld worden aan kabels van maximaal 8 m. Na het wisselen van de kabels要去 de lader opnieuw gekalibreerd worden (zie pagina 67). Dit apparaat is geen mobiele accu-lader, en要去 op een vaste plek geplaatst worden.

Deze GYSFLASH lader worden standard gelevered met 4 modules :

• Laden : voor het opladen van start-accu's zoals loodaccu's (verzegeld, vloeibaar, AGM...) of lithium accu's (LiFePO4).
• Voedingsmodule | Diag+ : Voorziet in de energia-behoeften tijdens het stellen van een diagnose op een voertuig.
• Voedingsmodule | Showroom : Module die zorgdraagt voor het behoud van de laadstatus van de accu, en die voorziet in de energie-behoeften van een demonstratie-voertuigijdens gebruik van elektrische accessoires.
• Testen : hiermee kan de staat van de accu getest worden en de startkwaliteit van een voertuig gevalueerd worden, evenals het correct functioneren van de dynamo.

Uw GYSFLASH is SMART!

De standaard-functies van uw GYSFLASH apparatus tant worden uitgebrecht door het toevoegen van modules en specifieke laadprofielen via de USB-aansluiting en personlijke instellingen (zie pagina 72).

Uw GYSFLASH biedt u tevens de mogelijkheid om gegevens van enkele honderden laadprocedures op uw USB-stick op te slaan, om\ deze met behulp van een spreadsheet te kunnen analyseren.

Andere hulpmiddelen (zoals printer, Ethernet communicatie...) können ook op de lader aangesloten worden.

Functie « Auto-Detect » :

De GYSFLASH is uitgerust met de functie « Auto-Detect», waarkee automatisch een laadprocedure opgestart kan worden wanner er een accu op de lader aangesloten worden. (Voor het activeren/deactiveren van deze functie zich網頁 69)

AUTO-DETECT 12V

U=12.3V

Functie « Auto-Restart » :

De functie « Auto-Restart » biendlde mogelijkheid om na een stroomonderbreking automatisch de lader weer op te starten.

(Zie pagina 69 voor het activeren / deactiveren van deze functie).

Functie « Vergrendelen » :

Het is möglichk de knoppen van uw GYSFLASH te vergrendelen wonneer deze wordt gebrukt in een openbare ruimte, of wonneer er geen toezicht is op het apparaat. Om de functie « Vergrendelen » te aciveren/deactiveren, moet de gebruiker 已 en 已 gedurende 3 seconden ingedrukt honden.

OPSTARTEN

1. Sluit de acculader aan op de netspanning.
2. Zet de schakelaar, die zich aan de achterkant van de lader bevindt, op « ON »
3. Kies de gewenste module (Laden -> Showroom -> Diag+ -> Tester).

Druk, om toegang te krijgen tot het menu Instellingen, 3 seconden lang op de knop.

LADEN

• Instellen van de module :

1	Houd de knop SELECT 3 seconden lang ingedrukt om de wijziging van de instellenen van de module te activeren.	SELECT 3sec
2	Gebruik de pijltjes om de waarde van de instelling te wijzigigen.	▲ ▼
3	Druk op de knop SELECT om de waarde te bevestigen en ga waar de volgende instelling.	SELECT

1-Laadtype
2-Laadprofiel
3-Nominale spanning van de accu
4-Nominale accu-capaciteit

Oplaadkeuze Profiel Laadspanning
Pb-LADEN	normaal	2.40 V/ceil Loodaccu's	type Gel, MF, EFB, SLA...
	AGM	2.45 V/ceil	De meeste loodaccu's type AGM, inclusief START and STOP.Sommige AGM accu's vragenECHTER een oplaadprocedure met een zwakkere span-ning (Normaal profiel). Raadpleeg in geval van twijfel de handleiding van de accu.
	vloeijaar	2.45 V/ceil Open Iood	accu's, type vloeijaar met dop.
	Easy	2.40 V/ceil	Profiel toegewijd aan lood-accu's dat automatisch de laadstroom aanpast aan de omvang van de accu.Voor een maximale optimalisatie van de laadprocedure worden aanbevolen om, indien möglich, de normale, AGM of vloebare laadcurves te gebruiken.
Li-LADEN LFP/LiFePO4		3.60 V/ceil Lithium accu's type LFP (Lithium Fer Phosphate).

- Opladen starten :

1	Om het laden te starten, druk op de knop START/STOP.	START STOP
	Als de functie AUTO-DETECT is geactiveerd, za het laden na 5 seconden automatisch aanvangen indien er een accu aangekoppeld is.	AUTO-DETECT 12V U=12.3V
2	Tijdens het laden geeft uw GYSFLASH de voortgang van de cyclus in pro-centen aan, en achtereenvolgens de spanning, de stroom, de geinjecteerde ampère-uren en de versteken tijd.
3	Druk op de knop START/STOP om het laden te stoppen.	START STOP

Pb-LAADMODUS	24%	2
U=13.1V	I=9.7A	3
Pb-LAADMODUS	24%
Q=6.7Ah	01h23	5
1-Accu-spanning
2-Voortgang van de laadcyclus
3-Stroom geleverd door de lader
4-Geinjecteerde Ampère-uren
5-Verstreken tijd

Waarschuwingen :

Tijdens het laden op een voertuig worden aanbevolen om het energie-verbruik tot het minimum te beperken (lichten uit, contact afzetten, deuren sluiten enz) om het laadproces Niet te hinderen.

Controleer het elektrolyt-niveau van van de open accu's. Vul indien nodig het niveau bij, voordat u met het opladen begint.

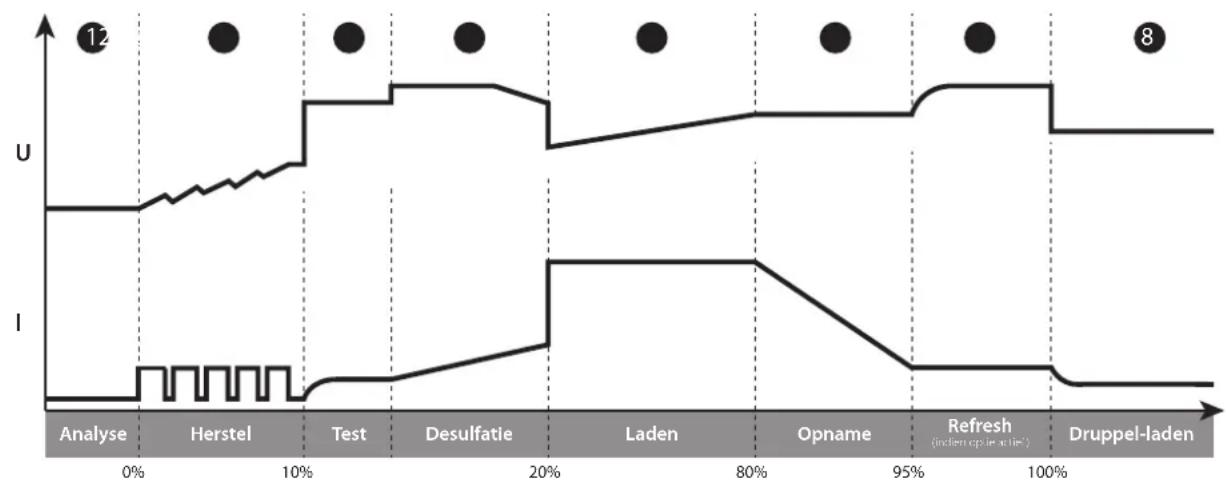

- Laadcurve Lood :

Stap 1: Analyse

Analyse van de staat van de accu (laadiveau, ompoling, verkeerde accu aangesloten...)

Stap 2: Herstel

Algorime herstel van de beschadigde elementen als gevolg van een zeer diepe ontlading.

Stap 3:Test

Test gesulfateerde accu.

Stap 4 : Desulfatie

Algoritm desulfatie van de accu.

Stap 5:Laden

Snel laden met maximale stroom om 80% van het laadniveau te bereiken.

Stap 6:Opname

Laden met constante spanning, om het niveau waar 100% te brengen.

Stap 7: Refresh (alleen voor vloeibare accu's)

De lader brengt extra stroom in om gast creeren. De elektrolyt zar gemengd worden en de cellen van de accu herstellen.

Tijdens deze fase kan de accu een beetje water verliezen.

Stap 8: Druppel-laden

Handhaft het maximale laadriveau van de accu.

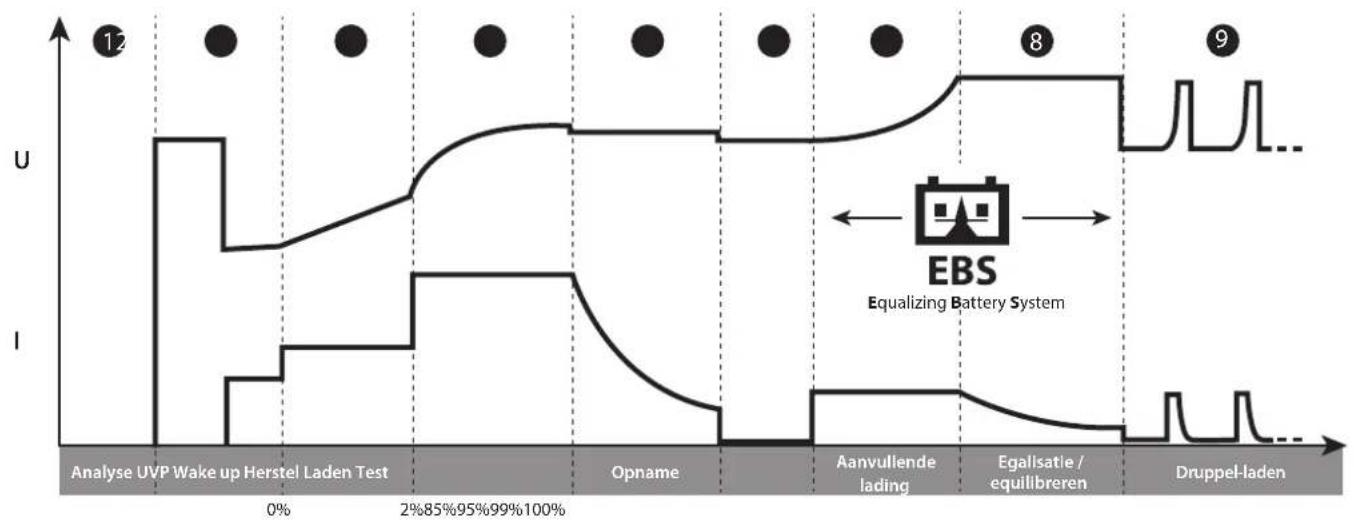

Laadcurve lithium LFP :

Stap 1: Analyse

Analyse van de staat van de accu (laadiveau, ompoling, verkeerde accu aangesloten...)

Stap 2: UVP Wake up

Algorite van het herstel als gevolg van een diepe ontlading.

Stap 4:Laden

Snel laden met maximale stroom, om 90% van het laadniveau te bereiken.

Stap 5:Opname

Laden met constante spanning, om het laadiveau maar 95% te brengen.

Stap 6:Test

Test het behouden van de laadcapaciteit.

Stap 7 : Aanyullende lading

Laden met beperkte stroom, om 100% van het laadiveau te bereiken.

Stap 8: Egalisatie / equilibreren

Equilibreren van de cellen van de accu

Stap 9: Druppel-laden

Handhaft het maximale laadiveau van de accu.

VOEDINGSMODULES : SHOWROOM / DIAG+

• Instellen van de module :

1	Houd de knop SELECT 3 seconden lang ingedrukt om de wijziging van de instellenen van de module te activeren.	SELECT 3sec
2	Gebruik de pijltjes om de waarde van de instelling te wijzigen.	▲▼
3	Druk op de knop SELECT om de waarde te bevestigen en ga waar de volgende instelling.	SELECT

1- Naam van de module
2-In te stellen spanning
3-Nominale spanning
4- Maximale stroom

Vermogensbegrenzing: Wonneer het symbool « * » naast de instelling Stroom verschijnt (b.v.« I: 50A* ») betekent dit dat de lader deze stroom Niet za hunnen leveren bij de via het scherm geregelde spanning. Bij deze spanning za de lader op z'n maxi-male vermogen zijn. Deze stroom za darüber wel geleverd hunnen worden voor lagere spanningen, afhankelijk van de vermogensli-miet van de lader.

- Opladen starten :

1	Druk op de knop START / STOP om de module op te starten. Als de functie AUTO-DETECT is geactiveerd, za het laden na 5 seconden automatisch aanvangen indien er een accu aangekoppeld is.	START STOP
		AUTO-DETECT 12V U=12.3V
2	Tijdens de duur van de module geeft uw GYSFLASH de spanning van de accu en de door de lader geleverde stroom aan.
3	Druk op de knop START / STOP om de module te beëindi-gen.	START STOP

Voorzorgsmaatregelen :

Als bij het opstarten van de module de stroom hoger is dan 10 A, betekent dit dat uw accu ontladen is. Uw GYSFLASH begint dan op te laden. Controller of er geen stroomverbruiker aangesloten is. Wacht tot de intensiteit onder de 10 A komt voordat u elektrische onderdelen van uw voertuig in werkung stelt (aanzetten van elektrische verbruikers van het voertuig, uitvoeren van een diagnose enz....)

Functionaliteiten van de voedingsmodules :

Module Functie	« zonder accu » Functie «	Geintegreerd laden »	Beveiliging bij abnormale onderspanning	Bijstellen van de te regelen spanning
SHOWROOM	✓	✓	✓	6V 6.3 V - 7.2 V*
				12V 12.7 V - 14.4 V
				24V 25.4 V - 28.8 V*
DIAG+			✓	12V 12.7 V - 14.8 V
				24V 25.4 V - 29.6 V*

GYSFLASH 103.24 CNT

- Functie « zonder accu » (wordt nicht aanbevolen) :

Deze functie maakt het möglichk om de voedingsmodule SHOWROOM te gebruiken tijdens afwezigheid van de accu. Druk hiervoor 3 seconden lang op de START / STOP knop. De aanwijzing « Module zonder accu » verschijnt gedurende 3 seconden, voordat de voeding geforceerd worden.

SHOWROOM 12V batteryjeerjne modus

Het wordt sterk afgeraden de functie « zonder accu » te gebruiken als er een accu aanwezig is. Deze functie deactiveert de functie « Geintegreerd laden », evenals enkele andere functies, Zoals de beveiliging voor abnormale onderspanning of de waarschuwing dat het apparaat Niet aan de netspanning is aangesloten. In deze configuratie kan een ompoling schade toebrengen aan de elektronica van het voertuig.

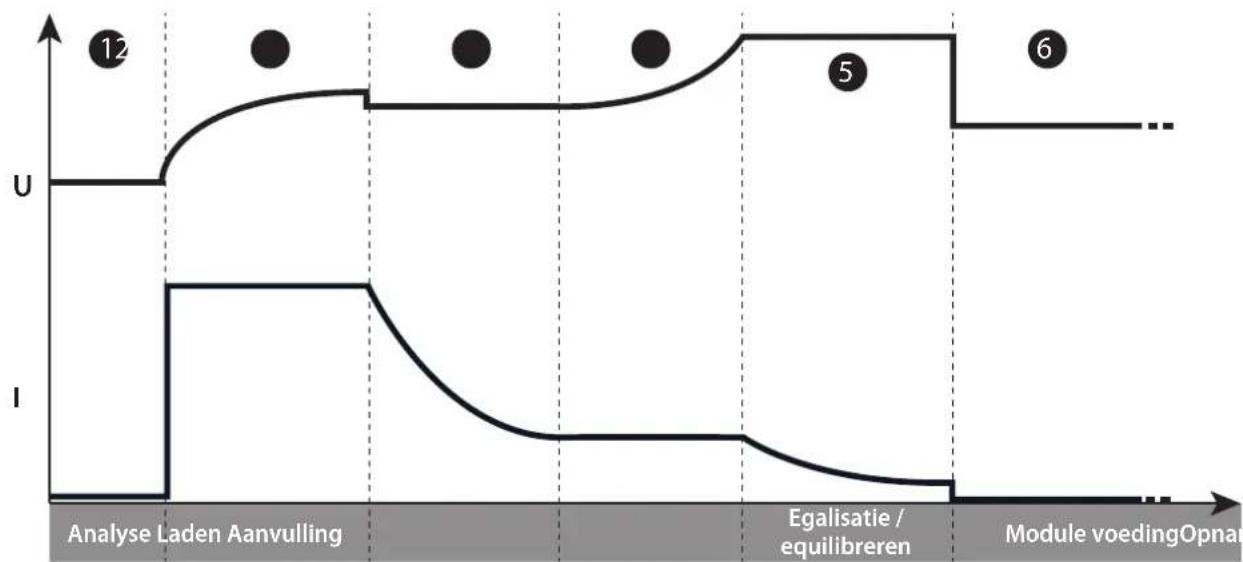

- Functie « Geintegreerd laden » :

De SHOWROOM module (buiten de functie « zonder accu ») heeft een algoritmce voor automatisch laden, aangepast aan alle soorten accu's (lood en lithium), om zo een optimaal laadiveau voor demonstratie-voertuigen te garanderen. Deze functie kan perfect gebruikt wordenijdens aanwezigheid van stroomverbruikers op de accu.

Stap 1 : Analyse

Analyseert de staat van de accu (laadiveau, ompoling, nicht de juiste accu aangesloten enz).

Stap 2:Laden

Snel laden met maximale stroom totdat U1 bereikt is, (bv: 13,8 V in 12V

Stap 3:Opname

Laden onder constante spanning U1 (bv: 13,8 V in Max. duur 1u.

Stap 4 : Aanvulling

Progressieve verhoging van de spanning tot U2 (bv:14,4V in Max. tijdsduur 2u

Stap 5 : Egalisatie / equilibreren

Handhaven van de spanning U2 (bv: 14,4V in BV Max. tijdsduur 2u

Stap 6:Module voeding

Toepassing van de te reguleren spanning.

- Beveiliging bij abnormale onder-spanning :

Deze beveiliging waarschuwt u voor kortsluiting of te zwaar beschadigde accu's. De lader za automatisch stoppen wanner de spanning langer dan 10 minuten abnormaal zwak is.

MODULE TESTER

Algemene navigatie :

1 Gebruik de pijltjes om de uit te voeren test te kiezen
2 Druk op de knop START / STOP om de test op te starten

START STOP

TESTMODUS

Spanningstest

- Test spanning :

Met deze module kan de spanning op de uiteinden van de laadklemmen gevisuliseerd worden : uw GYSFLASH krijgt de functie van een voltmeter en meet de spanning van de accu.

Spanningstest

U=12.1V

- Test starten :

Deze module evaluert de staat van het startsysteme van een voertuig (starter + accu)ijdens het opstarten van de motor. Deze test要去uitgevoerd worden met de accu aangesloten op het voertuig.

1	Gebruik de pijltjes om de nominale spanning van de accu van het voertuig te kiezen	▲▼
2	Druk op de knop SELECT om te bevestigen	SELECT
3	Sluit de klemmen aan op de accu van het voertuig	↓↓↓
4	Start de motor door de contactsleutel om te draaien	○○○
5	De lader detecteert automatisch de startpoging van de motor en lanceert een algorime om de staat van het startsysteme te bepalen.

Testresultaat: De lader geeft de minimale waarde van de spanning van de accu aan zoals gemetenijdens de startup van de motor, en van de staat van het startsystem.

Motorstarttest

Umin=8.6V

- Test van de dynamo :

Deze module meet de staat van de dynamo van het voertuig. Deze test worden gedaan op een voertuig met een draaiende motor.

1 Gebruik de pijltjes om de nominale spanning van de accu van het voertuig te kiezen	Alternator test 12V
2 Druk op de knop SELECT om te bevestigen
Testresultaat : De lader geeft de waarde van de door de dynamo geleverde spanning aan, evenals de staat van de van de dynamo.	Alternator test U=14.1V

BEVEILIGING

Dit apparaat is beveiligd gegen kortsluiting en ompoling. Het apparaat beschikt over een anti-vonken system dat vorkvorming tijdens het aankoppelen van de lader op de accu voorkomt. In verband met de veiligheid levert het apparaat geen stroom als er geen spanning op de klemmen staat. Deze lader is beveiligd gegen verkeerde handelingen door een interne zekering.

CONFIGURATIE MENU

Navigatie :

1 Druk 3 seconden lang op de knop MODULE om toegang te krijgen tot het Configuratie Menu
2 Gebruik de pijltjes om de verschillende instellen te doorlopen

3 Druk op de knop SELECT om deinstalling te kiezen of ga waar hetsubmenu.	SELECT
4 Gebruik, wonneer een installing knippert, de pijltjes om de waarde van deze installing te wijzigen	▲▼
5 Bevestig de waarde van de installing door opnieuw op SELECT te drukken	SELECT

Talen :

Keuze van de taal van de display.

Gel

Activeren (ON) of deactiveren (OFF) van het geluid van het apparaat.

Auto-Restart :

Activeren (ON) of deactiveren (OFF) van de functie AUTO-RESTART. Deze functie start het apparaat automatisch weer op in geval van stroomstoring.

Auto-Detect :

Activeren (ON) of deactiveren (OFF) van de functie AUTO-DETECT. Met deze functie kan automatisch een laadprocedure worden gestart wonneer een accu aangesloten is op de lader.

图Dat

Instelling van de datum en deijd.

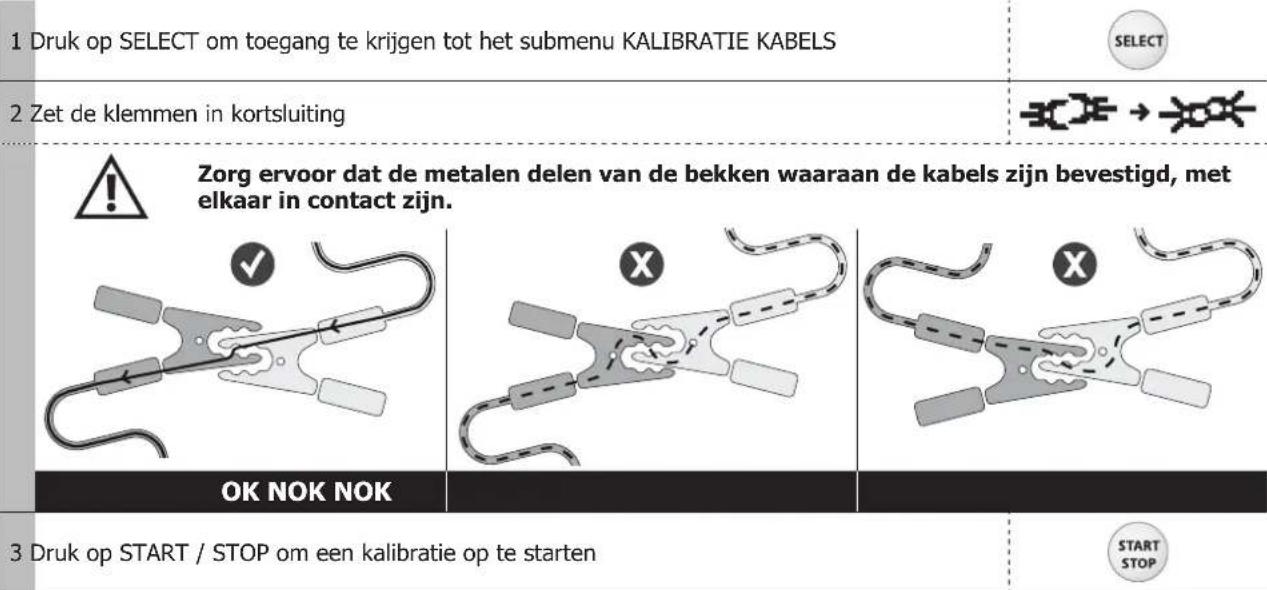

Kalibratie kabels :

Procedure voor het kalibreren van de laadkabels van het apparaat, zDat de lader zo optimaal maybeijk het verlies aan spanning veroorzaakt door de kabels kan compenseren. Het worden sterk aanbevolen om deze procedure minstens een maal peraar uit te voeren, en iedere keer dat de laadkabels worden verrangen.

Procedure kalibratie :

: De ijking is correct uitgevoerd. Err19:Cable_NOK : Er is een probleem ontstaanijdens het ijken van de kabels. Controleer of de kabels in goede staat+zijn en of ze correct in kortsluiting zijn gesteld, en herhaal dan de procedure.

USB Aansluitmogelijkheden USB :

Submenu om toeing te krijgen tot de USB-functionaliteiten.

Multi-Opladers Mode:

Een functie waarmee meerere laders paralleluron worden geschakeld om het vermogen te vermenigvuldigen.

Raadpleeg de SHM - Smart Hub Module (025981) handleiding voor meer details.

Om normala met een enkele lader te kunnen werken, moet deze functie op UIT worden gezet.

AANSLUITMOGELIJKHEDEN USB

Uw GYSFLASH is uitergerust met de mogelijkheid om een USB aan te sluiten, waarmee de functies uitgebrecht+kunnen worden en u
persoonlijke instellingen op uw pc kunt creeren, die cervolgens gedownload kunnen worden op het apparaat met behulp van een
eenvoudige USB stick. Met deze persoonlijke instellingen kunt u modules en laadprofielen toevoegen, verwijderen of wijzigen : uw
lader past zich zo optimaal aan aan uw specifieke behoeften.
De USB aansluiting biedt u tevens de mogelijkheid om de geschiedenis en de gegevens vaneer dan 100 laadprocedures op USB
stick op te slaan, en.dequeue te verwerken in een spreadsheet.

Navigatie :

1 Gebruik de pijltjes om de verschillendesubmenu's en beschikbare files te doorlopen.
2 Druk op de knop SELECT om toegang te krijgen tot desubmenu's of een file te kiezen.
3 Gebruik de knop MODULE om maar het vorige submenu terug te keren

Een neue configuratie importeren:

Met deze functie kurz u een neue configuratie downloaden (file «.gfc ») op de lader via de USB stick.

Op voorhand moet de gebruiker zich ervan verzekeren dat het «.gfc » file dat overeekenkomt met deijke configuratie wel aanwezig is op de USB stick. Dit file mag zich Niet bevinden in een dossier of sub-dossier op de USB stick.

2 Sluit de USB stick aan op de lader.
3 Ga waar het menu «Importer CONFIG»
4 Kies het te downloaden file
5 Bevestig het downloaden van het file
6 De lader zal nu de neue configuratie gaan downloaden.

Importeer CONFIG

Selecteer bestand config.gfc

Doorgaan? JA

Downloaden

Een configuratie exporteren maar een USB-stick:

Met deze functie=kunt u de huidige configuratie van de lader (file «.gfc ») opslaan op de USB stick.

1 Sluit de USB stick aan op de lader.
2 Ga waar het menu «Exporteer CONFIG»
3 Bevestig het opslaan van de configuratie.
4 De lader zal nu z'n huidige configuratie gaan opslaan op de USB-stick (file « Config_file.gfc »).

Exporteer CONFIG

Doorgaan? JA

Downloaden

De voorgaande configuratie herstellen :

Met deze functie kan de vooraatste configuratie van de lader hersteld worden, in geval van een probleem of fout met de staat gedownloade configuratie.

1 Ga waar het menu «Herstel CONFIG»

Herstel CONFIG

2 Bevestig het herstel van de configuratie.

Doorgaan?

JA

3 De lader zal nu de Voorlaatste configuratie van de lader herstellen.

Downloaden

Exporteren van oplaadgegevensaar USB-stick:

Met deze functie kurz u de geschiedenis en de laadgegevens op de USB-stick ophalen, om ze te gebruiken in bijvoorbeeld een spreadsheet.

1 Ga waar het menu «Exporteer GEGEVENS»

Exporteer GEGEVENS

2 Bevestig het opslaan van de laadgegevens.

Doorgaan?

JA

3 De lader zal nu de laadgeevens op de USB-stick kopieren in de vom van files «.CSV »

Downloaden

Persoonlijkecfguratatie

Lijst van de beschikbare modules en profielen voor het personaliseren van de configuratie :

LADEN
Oplaadkeuze	Laadprofiel Laadspanning
Pb-LADEN	normaal	2.40 V/ceil Laadprofiel voor loodaccu's types Gel, MF, EFB, SLA....
	AGM	2.45 V/ceil	Laadprofiel voor de meeste loodaccu's type AGM, inclusief START and STOP.Sommige AGM accu's vragenTyler een oplaadprocedure met een zwakkere spanning(Normaal profiel). Raadpleeg in geval van twijfel de handleiding van de accu.
	vloeijaar	2.45 V/ceil Laadprofiel voor open loodaccu's type vloeijaar met dop.
	Easy	2.40 V/ceil	Laadprofiel voor lood-accu's dat automatisch de laadstroom aanpast aan de afmeting van de accu.Voor een maximale optimalisatie van de laadprocedure wordt aanbevolen, indien möglich, de normale, de AGM of de vloeibare laadcurves te gebruiken
	boost	2.42 V/ceil	Laadprofiel met maximale stroom voor loodaccu. Met dit profiel kan de accu ultrasnel geladen worden.Waarschuwing : Deze laadprocedure mag slechts af en toe gebruikt worden, om de levendsduur van de accu Niet onnodig te verkorten.
	recovery+	2.40 - 2.50 V/ceil	Laadprofiel geschikt voor het herstel van zwaar beschadigde lood-accu's. Het herstellennag alleen plaatsvinden wonneer de accu zich buiten het voertuig bevindt, en op een goedGeVentileerde plek, om te voorkomen dat de board-elektronica van het voertuigwordt beschadigd.Waarschuwing : De herstel-spanning kan oplopen tot 4.0 V/ceil.
	Ca/Ca recov	2.45 - 2.66V/ceil	Laadprofiel voor herstel van calciumbatterijen. De batterij moet buiten het voertuig wor-den gerecupereerd om beschadiging van de elektronica van het voertuig te voorkomen enin een goedGeVentileerde ruimte.Let op: De herstelspanning kan oplopen tot 2,75 V/ceil.
Li-LADEN	LFP/LiFePO4	3.60 V/ceil	Laadprofiel voor Lithium accu's van het type LFP (Lithium Fer Phosphate)
	Li-ion std	4.20 V/ceil	Laadprofiel voor standardard Lithium-ion accu's op basis van Mangaan of Kobalt (NMC, LCO, LMO, MCO...)
	LFP cell+	3.60 V/ceil	Laadprofiel geschikt voor Lithium-ion type LFP (Lithium Fer Phosphate) cellen, met selec-tie van het aantal in series op te laden cellen
	Li-ion cell+	4.20 V/ceil	Laadprofiel geschicht voor standardard Lithium-ion cellen op basis van Mangaan of Kobalt(NMC, LCO, LMO, MCO...) met selectie van het aantal in series op te laden cellen.
TRACTIE	vloeijaar	2.42 V/ceil	Laadprofiel geschicht voor tractie-accu's type open lood-accu's voor heftrucks.
	gel	2.35 V/ceil Laadprofiel voor tractie-accu's type gel voor heftrucks.

VOEDING

SHOWROOM	Garandeert het behoud van de laadstatus van de accu, en voorziet in de behoefte in energie tijdens het gebruik van elektrische accessoires van een demonstratie voertuig.
DIAG+	Voorziet in de energiebehoeftestijdens diagnose-fase van een voertuig.
CHANGE BAT.	Waarborgt het behoud van de elektrische voeding van een voertuig tijdens het verrangen van de accu, om zo het geheugen van de board-computers te behouden. Waarschuwing: De omgekeerde polariteit tijdens het gebruik kan schadelijk�n voor de lader en de voertuigelektronica.
START PROGRAMMA	Starthulp voor voertuigen met verbrandingsmotor. Hiermee kan de accu worden voorgeladen en kan de lader tijdens de startfase van de motor de maximale stroomsterkte sturen (de lader stopt automatisch na 30 minutes).
POWER SUPPLY	Maakt het möglichkom de lader te gebruiken als een gestabiliseerde voedingsbron met hoog vermogen. De spanning en de stroom+kennen volledig aangepast worden. Waarschuwing: De omgekeerde polariteit tijdens het gebruik kan schadelijk�n voor de lader en de voertuigelektronica.
Li-SUPPLY/LFP	Module geschikt voor het voeden van lithium-ion cellen type LFP (Lithium Fer Phosphate) met keuze van het eenal cellen in series, bijstellen van de spanning en de stroom.
Li-SUPPLY/Li-ion	Module geschikt voor het voeden van standard Lithium-ion cellen op basis van Mangaan of Kobalt (NMC, LCO, LMO, MCO...) met keuze-mogelijkheid van het eenal cellen in series, aanpassen van de spanning en de stroom.

DIVERSEN

MODULE TESTER

Hiermee sunt u de staat van de accu controlleren, en het starten van het voertuig en de werkking van de dynamo evalueren.

GYS heeft voorgedefinieerde configuraties, aangepast aan iedere toepassing.

Deze configuraties zijn beschikbaar op de productpagina van de GYS-website:

Gysflash V01.00

Configuratiebestand(gys.fr) Toepassingen

LADEN VOEDING

DIVER-SEN

Pb-LADEN Li-LADEN TRACTIE

SHOWROOM

DIAG+

CHANGE BAT.

START PROGRAMMA

POWER SUPPLY

Li-SUPPLY/LFP

Li-SUPPLY/Li-ion

MODULE TESTER

normaal

AGM

voebaar

Easy

Boost

Recovery+

Ca / Ca recov

LFP/LifeP04

Li-ion std

LFP cell+

Li-ion cell+

vloebaar

gel

1_gys-original.gfc Oorspronkelijke configuratie van de lader

✓

✓

✓

✓

✓

✓

✓

✓

2_carextended.gfc Uitgebrechtere functies voor de garage-houser

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

3/showroom_only.gfc Eenvoudige versie voor autodealers en demonstratie-voertuigen

✓

4_pro_lithium.gfc Verkoopunt lithium-accu

✓

✓

✓

✓

✓

✓

✓

5_traction.gfc Heftruck, elektrische pallet-truck, stapelaar....

✓

✓

6_full_version.gfc Complete versie

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

✓

AANSLUITMOGELIJKHEDEN MODULES

Uw GYSFLASH is uitergerust met een aansluiting type DB9, waarmee u verschillende extra modules kunt aansluten, zoals een printer module, Ethernet en overige modules, om zo uw lader nog veelzijdiger te make.

LIJST ERROR CODES

	Error code Betekenis	Oplossingen
1	Err01: Int_1 - Err02: Int_2	Elektronisch probleem	Neem contact op met de verkoper
	Err23: Int_3 - Err24: Int_4	Lader defect"
2	Err03: Fuse_NOK	Uitgangszekering defect	Laat de zekering verrangen door een bevoegt persoon
3	Err04: T>Tmax	Abnormale oververhitting	Neem contact op met de verkoper
4	Err05: (+) ⇔	Ompoling van de klemmen	Koppel de rode klem op (+) en de zwarte klem op (-) van de accu.
5	Err06: U> _V	Overspanning gedetecteerd op de klemmen	Ontkoppel de klemmen
6	Err07: No_bat	Accu Niet aangesloten	Controler of de accu correct is aangesloten op de lader
7	Err08: U< _V	Spanning van de accu abnormaal zwak	Controler of de gekozen module geschikt is voor de spanning van de accu (bijvoorbeeld : accu 6 V op module 24 V)
			Ga over tot het laden van de accu via de module LADEN
			Accu要去ervangen worden
8	Err09: U> _V	Spanning van de accu abnormaal hoop	Controler of de gekozen module geschikt is voor de spanning van de accu (bijvoorbeeld : accu 24 V op module 12 V)
9	Err10: U>2.0V	Kortsluiting gedetecteerd tijdens het laden	Controler de montage

10 Err11: Time_Out	Overschrijding van de tijsdlimiet	Aanwezigheid van een stroomverbruiker op de accu die het laden stoort.
	Het laden duurt abnormaal lang Accu moet verzanken worden
11 Err12: Q>__Ah	Inschakeling van de beveiliging gegen overladen	Aanwezigheid van een stroomverbruiker op de accu die het laden stoort.
		Accu moet verzanken worden
12 Err13: U<V	Spanning van de accu is abnormaal zwakijdens de contrôle van het laden	Accu moet verzanken worden
13 Err14: Bat_UVP	Spanning van de accu is abnormaal zwakijdens de UVP Wake up	Aanwezigheid van kortsluiting, controller de aansluitingen
		Accu moet verzanken worden
14 Err15: U<V Accu te zwak		Controller of de gekozen module geschikt is voor de spanning van de accu (bijvoorbeeld : accu 24 V op module 12 V)
		Accu moet verzanken worden
15 Err16: Bat_NOK Accu defect Accu moet verzanken worden
16 Err17: Recov_NOK Herstel van de accu mislukt Accu moet verzanken worden
17 Err18: U>0V	Aanwezigheid van spanning op de klemmenijdens het kalibreren van de kabels	Controller de montage
18 Err19: Cable_NOK Kalibratie van de kabels mislukt		Laadkabels moeten verzanken worden
		Slechte verbinding, controller de aansluitingen
19 Err20: U<V	In werkung-stelling van de beveiliging gegen abnormale onderspanning	Aanwezigheid van kortsluiting, controller de aansluitingen
20 Err21: U<V of Err22: U<V	Spanning van de accu abnormaal zwakijdens het druppelladen	Accu moet verzanken worden
		Aanwezigheid van een stroomverbruiker op de accu
21 USB: ?	Geen USB-stick gedetecteerd Controleer	of de USB-stick correct in de lader is aangebrachte
22 .gfc ?	Er is geen configuratiebestand (.gfc) aanwezig op deze stick.	Controller of uw bestanden wel aanwezig zijn op root-directory van de USB-stick. Deze bestandenogen zich nicht in een map of in een submap bevinden.
23 Bystand is beschadigd		Het bestand dat u wilt downloaden is beschadigd. Verwijder het bestand en installierer het opnieuw op de stick.
24 Err27: Cable_NOK	Multi-laad modus : Parallelle laadkabels falen	Laadkabels moeten worden verzanken.
		Slechte verbinding, controller montage (PHM).
		Om terug te schakenaar de werkung met[eén lader, selecteert u OFF voor de functie Multi-Charger.
25 Err28: COM_NOK	Multi-laad modus : Communicatiestoringussen laders	Geen communicaatie, controller SHM-assemblage en SLAVE X laderconfigatie.
		Om terug te schakenaar de werkung met[eén lader, selecteert u OFF voor de functie Multi-Charger.

GARANTIE

De garantie dekt alle gebrenen en fabricagefouten gedurende twee jaar vanaf de aankoopdatum (onderdelen en arbeidsloon). De garantie dekt nicht :

• Alle overige schade als gevolg van vervoer.
• De gebruikelijke slijtage van onderdelen (Bijvoorbeeld : kabels, klemmen, enz.).
• Incidenten als gevolg van verkeerd gebruik (verkeerde elektrische voeding, vallen, ontmanteling).
• Gebreken ten gevolge van de gebruiksomgeving (ervuiling, roest, stof).
  In geval van storing moet het apparaat terugestuurd worden maar uw distributeur, samen met:
• Een gedateerd aankoopbewijs (betaalbewijs, faktuur ...).
• Een beschrijving van de storing.
