Producttype	Acculader
Merk	Draper
Model	70326
Voedingsspanning	230 V/50 Hz
Nominale uitgangsspanning	12 V DC
Nominale uitgangsstroom	2 A
Nominale stroom beveiligingsinrichting	3,15 A
Bouwklasse	Klasse II (dubbele isolatie)
Laadtemperatuur	0 °C tot 45 °C
Laadtijd (accu 2 Ah)	70 min
Laadtijd (accu 4 Ah)	130 min
Laadtijd (accu 5 Ah)	160 min
Compatibel accutype	Li-ion 12 V DX12
LED-indicatoren	Groen (volledig opgeladen/aangesloten) en rood (opladen/fout)
Beoogd gebruik	Alleen binnenshuis
Onderhoud	Loskoppelen voor reiniging; opbergen op een droge plaats
Veiligheid	Bescherming tegen oververhitting, kortsluiting en omgekeerde polariteit
Reserveonderdelen beschikbaar	Accu's DX12 (ref. 27370, 70311, 27878)
Garantie	12 maanden

Veelgestelde vragen - 70326 Draper

Hoe laad ik een accu op met de Draper 70326 lader?

Plaats de accu in het laadstation met de juiste oriëntatie. Sluit de lader aan op een 230 V stopcontact. Het rode lampje gaat branden om het opladen aan te geven. Zodra de accu volledig is opgeladen, gaat het groene lampje branden. Koppel de lader los na gebruik.

Wat betekent het rode knipperende lampje?

Een rood knipperend lampje geeft aan dat de accu te warm is (boven 45 °C) of verkeerd is geplaatst. Laat de accu afkoelen tot kamertemperatuur en controleer de plaatsing in de lader.

Kan ik andere accutypen opladen met deze lader?

Nee, deze lader is uitsluitend ontworpen voor Li-ion 12 V accu's uit de Draper DX12-serie. Probeer geen niet-oplaadbare batterijen of andere chemieën op te laden.

Hoe lang duurt het om een accu van 2 Ah op te laden?

Met de lader 70326 (uitgangsstroom 2 A) is de laadtijd voor een accu van 2 Ah ongeveer 70 minuten.

Waar moet ik de lader gebruiken?

De lader is uitsluitend bedoeld voor gebruik binnenshuis. Stel het niet bloot aan regen of vocht. Plaats het op een veilige, goed geventileerde plaats, beschermd tegen stoten.

Wat te doen als de accu te warm wordt tijdens het opladen?

Als de accu boven 45 °C komt, onderbreekt de lader het laden en knipperen de rode en groene lampjes. Verwijder de accu en laat deze afkoelen tot kamertemperatuur voordat u het opnieuw probeert.

Hoe maak ik de lader schoon?

Koppel de lader los en verwijder de accu voordat u gaat reinigen. Gebruik een droge of licht vochtige doek om de behuizing af te vegen. Dompel de lader nooit onder in water.

Kan ik de accu 's nachts laten opladen?

De lader stopt automatisch wanneer de accu vol is (constant groen lampje). Het wordt echter aanbevolen om de accu niet onnodig aangesloten te laten na volledig opladen om de levensduur te verlengen.

Wat te doen bij lekkage van de accu?

De elektrolyt is corrosief. Vermijd elk contact. Bij huidcontact, spoel overvloedig met schoon water en raadpleeg een arts. Als de ogen worden geraakt, spoel dan alleen met water en raadpleeg onmiddellijk een arts en vermeld dat het om een alkalische vloeistof gaat.

Hoe recycle ik de lader en accu aan het einde van hun levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Breng het overeenkomstig de AEEA-richtlijn naar een erkend inzamelpunt. Gebruikte accu's moeten uit het gereedschap worden verwijderd en worden gerecycled volgens de lokale regelgeving.

GEBRUIKSAANWIJZING 70326 Draper

Originele instructies Versie 1 - 09/2025

Artikelnummer	70326 (UK) /08346 (EU)	27376 (VK)	27377 (EU)
Onderdeelnummer	C12VDLI /C12LIEU	V12FBC4UK	V12FBC4EU
Nominale spanning	230V/50Hz	230V/50Hz	230V/50Hz
Nominale DC-uitgang
Spanning	12 V	12 V
Stroom	2 A	4 A
Nominale stroom van beveiligings-inrichting	3,15A	3,15A
Constructieklasse	Klasse II	Klasse II
Oplaadtemperatuur	0 - 45 °C	0 - 45 °C
Oplaadtijd (ca.)
2 A accu	70 min	35 min
4 A accu	130 min	70 min
5 A accu	160 min	85 min

Onderdeelnummer 122AH CB12VDL14.0 125AH
Type Li-ion Li-ion Li-ion
Capaciteit	2 Ah	4 Ah	5 Ah
Nominale spanning	12 V	12 V	12 V

NL 2. Gezondheids- en veiligheidsinformatie

2.1 Algemene gezondheids- en veiligheidsvoorschriften voor accu-aangedreven gereedschap

- Laad alleen op met de oplader die door de fabrikant is opgegeven.

- Een oplader die geschikt is voor het ene type accupack kan brandgevaar opleveren bij gebruik met een ander type accupack.

- Gebruik elektrisch gereedschap uitsluitend met specifiek aangewezen accupacks.

- Gebruik van andere accupacks kan leiden tot brandgevaar of letsel.

- Houd het accupack, wanneer het niet in gebruik is, uit de buurt van metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de polen.

- Kortsluiting van de accupolen kan brand of brandwonden veroorzaken.

• Schakel het gereedschap altijd uit en verwijder de accu voordat u accessoires vervangt of het gereedschap afstelt.
• GEBRUIK GEEN accupack of gereedschap dat beschadigd of gemodificeerd is.

- Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.

- STEL GEEN accupack of gereedschap bloot aan vuur of extreme temperaturen.

- Blootstelling aan vuur of temperaturen boven 130 °C kan een explosie veroorzaken.

- Volg alle laadvoorschriften op en laad de accu of het gereedschap niet buiten het in de instructies opgegeven temperatuurbereik op.

- Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten.

2.2 Veiligheidsinstructies voor netvoedingsladers en accupacks

- Lees vóór gebruik van het accupack of de oplader alle instructies en waarschuwingen op de accu, de oplader en het gereedschap waarin de accu wordt gebruikt.

Laders

• Voer nooit onderhoud uit aan beschadigde accu's.
- Accu's mogen alleen worden onderhouden door de fabrikant of erkende servicepartners
- De oplader is uitsluitend bedoeld voor gebruik binnenshuis. STEL NIET bloot aan regen
- Controleer vóór het aansluiten van de oplader op het lichtnet of de stekker, de kabel en de behuizing van de oplader in goede staat zijn. Laat beschadigde onderdelen onmiddellijk vervangen door een daartoe gekwalificeerd persoon.
- Gebruik uitsluitend een correct geclassificeerd netstopcontact om stroom te leveren. SLUIT NIET aan op bouwplaatsgeneratoren, motor aangedreven generatoren of gelijkstroombronnen. GEBRUIK GEEN stopcontact zonder schakelaar.
- Gebruik de juiste Draper-oplader in combinatie met het bijbehorende accupack (zie drapertools.com voor meer informatie).
- De oplader moet worden losgekoppeld van de stroomvoorziening voordat de accu wordt verwijderd.
- LAAD GEEN andere accu's op met Draper-opladers. Elk ander gebruik wordt beschouwd als onoordeelkundig gebruik.
- PROBEER NIET niet-oplaadbare batterijen op te laden.
- PROBEER NIET accupacks op te laden die te heet (boven 45 °C) of te koud (onder 5 °C) zijn. Laat de accu eerst op kamertemperatuur komen voordat u gaat opladen.
- Plaats de oplader en het snoer op een veilige plaats waar ze niet omgestoten, over gestruikeld of op getrapt kunnen worden, en waar voldoende ventilatie is. Zorg ervoor dat de ventilatiesleuven in de opladerbehuizing niet worden geblokkeerd.
- Zet de oplader aan en controleer of de juiste indicatielampjes branden. Laat het accupack opladen. Zodra het opladen is voltooid, zet u de oplader uit, koppelt u deze los van de stroomvoorziening, verwijdert u het accupack en bergt u het op.

Accupacks

• Gebruik uitsluitend door Draper aanbevolen accupacks met dit gereedschap.
• Controleer het accupack op beschadigingen. Als het onbeschadigd is, sluit het dan aan op de oplader en let op de juiste positie.
  • MAAK GEEN kortsluiting met het accupack.
• RAAK DE POLEN NIET AAN met enig geleidend materiaal.

- Vermijd het opbergen van het accupack in een bak of doos met andere metalen voorwerpen zoals spijkers, munten, enz.

- STEL HET ACCUPACK NIET BLOOT aan water of regen.

• De accu moet uit het gereedschap worden verwijderd voordat deze wordt gerecycled
• De accu moet worden afgevoerd in overeenstemming met de procedures van de plaatselijke autoriteiten..
• VERNETIG, OPEN OF VERBRAND DE ACCU NIET. Blootstelling aan mogelijk schadelijke stoffen kan optreden.
• In geval van brand: gebruik een CO _2 - of droogpoederblusser.
• STEL NIET BLOOT aan temperaturen boven 50 °C. De accu kan bij hoge temperaturen achteruitgaan.
• Laad de accu op bij temperaturen tussen 5 °C en 45 °C met de daarvoor bestemde oplader.
• GEBRUIK GEEN accu die is opgeslagen bij 5 °C of lager. Laat de accu eerst op kamertemperatuur komen voordat u hem gebruikt of oplaadt.

• De elektrolyt in accupacks is bijtend. Vermijd contact met de huid.
• Bij contact: spoel het gebied af met schoon water, dep droog en zoek zo snel mogelijk medische hulp.
• Informeer medisch personeel dat de verontreiniging een sterk alkalische, bijtende vloeistof betreft.
• Als elektrolyt in contact komt met de ogen: spoel alleen met veel schoon water. Zoek onmiddellijk medische hulp en geef bovenstaande informatie door.

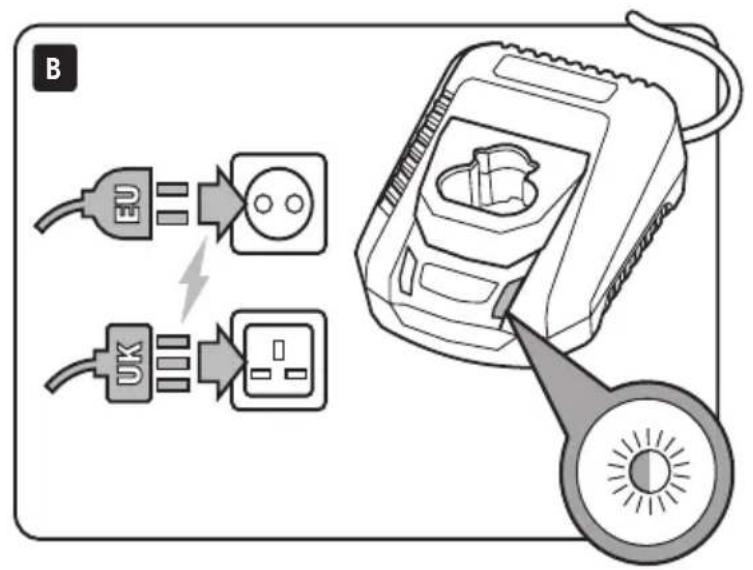

2.3 Aansluiting op de stroomvoorziening (oplader)

LET OP! Risico op elektrische schok. NIET OPENEN.

Dit apparaat is uitgerust met een goedgekeurde stekker en kabel voor uw veiligheid.

Dit apparaat behoort tot Klasse II en is ontworpen voor aansluiting op een stroomvoorziening die overeenkomt met de gegevens op het typeplaatje en compatibel is met de gemonteerde stekker.

Als het netsnoer beschadigd is, moet het worden vervangen door Draper Tools, een erkend servicepunt of een vergelijkbaar gekwalificeerde technicus om gevaar te voorkomen.

NL 3. Productoverzicht

DX12 Oplader

1 Stroomvoorziening.
2 Accu-oplaadpoort.
3 Groene laadindicator.
4 Rode laadindicator.

DX12 Accu (apart verkrijgbaar).

5 2 × accuvrijgaveknop

Bezoek drapertools.com voor het volledige assortiment DX12-accu's, laders, accessoires en verbruiksartikelen.

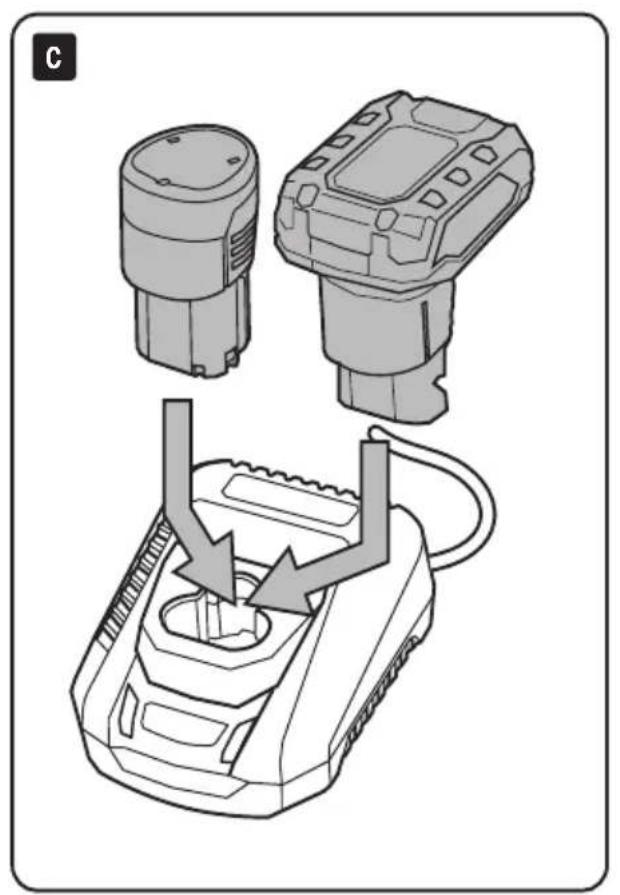

NL 4. Opladen van de accu

• Laad de accu volledig op vóór het eerste gebruik.
• Zorg ervoor dat de accu correct en volledig in de oplader is geplaatst.
• Haal de stekker van de oplader altijd uit het stopcontact na gebruik.

Status	Lampjes
	Groen Rood
Oplader aangesloten	Knipperend Uit
Accu wordt opgeladen	Uit Aan
Accu volledig opgeladen	Aan Uit
Batterij te heet / verkeerd geplaatst	Knipperend Knipperend

NL 5. Onderhoud, opslag en verwijdering

Belangrijk: ZORG ER ALTIJD VOOR dat het accupack is verwijderd en de lader is losgekoppeld voordat u schoonmaak-, service- of onderhoudswerkzaamheden uitvoert.

• Bewaar het gereedschap op een veilige, droge plaats, buiten het bereik van kinderen.
• Aan het einde van de levensduur van het product: voer het op verantwoorde wijze af, in overeenstemming met de plaatselijke voorschriften, en recycle waar mogelijk.
• GOOI DIT PRODUCT NIET weg met het huishoudelijk afval; de meeste gemeenten bieden geschikte recyclingfaciliteiten aan.

• VERBRAND NIET..
- VERBRAND OF VERMINK GEEN accu's; dit kan giftige of bijtende stoffen vrijgeven.

- MAAK GEEN kortsluiting in de cellen; dit kan brandwonden veroorzaken.

• Het accupack moet uit het gereedschap worden verwijderd voordat het wordt gesloopt en veilig wordt afgevoerd.
  • Voer accu's niet af in geladen toestand.
• Versleten accu's moeten worden gerecycled/verwerkt in overeenstemming met de geldende voorschriften of wetgeving. Ze moeten worden ingeleverd bij uw plaatselijke garantiepunt of leverancier..

NL 6. Garantie

12 maanden vanaf de aankoopdatum – Bezoek drapertools.com/warranty voor meer informatie.

NL 7. Symbolen

Waarschuwing!

Lees de gebruiksaanwijzing

Niet verbranden of in het vuur werpen

Alleen voor gebruik binnenshuis. Niet blootstellen aan regen

Klasse II constructie (dubbel geïsoleerd)

WEEE – Afgedankte elektrische en elektronische apparatuur

Niet met het huishoudelijk afval weggooien

Verenigd Koninkrijk conformiteitsmarkering

Europese conformiteitsmarkering
