GEBRUIKSAANWIJZING CM1104 GRAEF

NL Gebruiksaanwijzing

Productbeschrijving 43

Voorwoord....44

Informatie bij deze gebruiksaanwijzing 44

Waarschuwingen 44

Algemene Veiligheidsaanwijzingen 45

Gevaar door elektrische stroom....47

Gebruik volgens de voorschriften....47

Beperking van de aansprakelijkheid....47

Klantendienst 48

Uitpakken 48

Verwijdering van de verpakking....48

Verwijdering van het apparaat 48

Eisen aan de opstelplaats 48

Elektrische aansluiting....49

Vóór de eerste ingebruikname 49

Bonenreservoir aanbrengen....49

Zeefdragerhouder....49

Maalgraadinstelling....50

Display....50

Ingebruikname 50

Instelling vergrendelen 51

Continu malen....51

Display van de uitgifte van kopjes....52

Reiniging buiten 52

reiniging....52

Reiniging en onderhoud van het maalwerk....53

2 jaar garantie....54

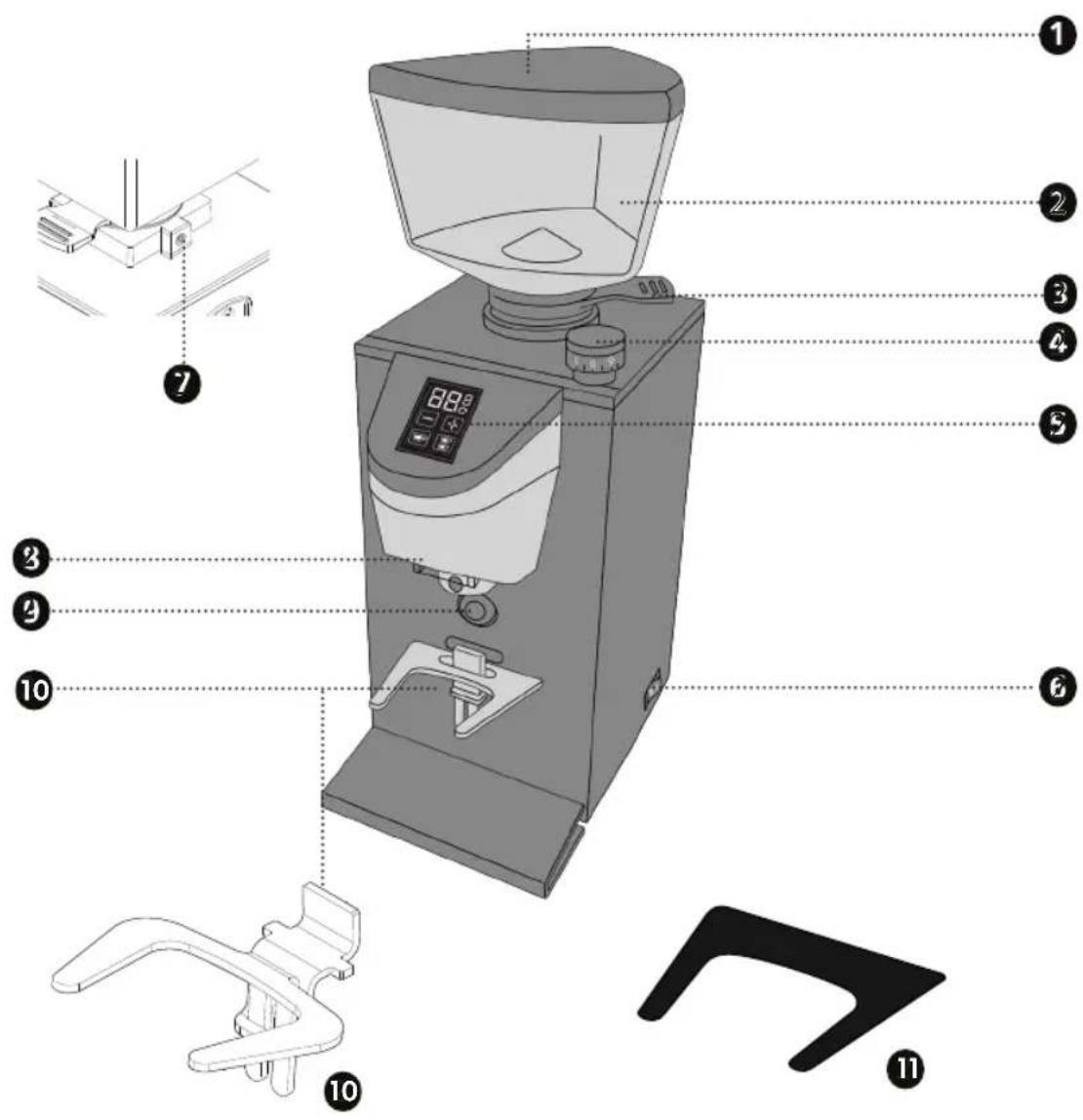

PRODUCTBESCHRIJVING

① Deksel van bonenreservoir
2 Bonenreservoir
3 Schuifdop
4 Draaiknop maalgraadinstelling
Display
6 Aan-/uitschakelaar
7 Bevestigingsschroef voor het reservoir
③ Uitloop

Contactschakelaar
10 Zeefdragerhouder
11 Beschermend kussentje*

VOORWOORD

Geachte klant,

met de aankoop van deze koffiemolen hebt u een goede keuze gemaakt. U hebt een erkend kwaliteitsproduct aangekocht.

Wij danken voor uw aankoop en wensen u veel plezier met uw nieuwe Graef koffiemolen.

INFORMATIE BIJ DEZE GEBRUIKSAANWIJZING

Deze handleiding maakt een wezenlijk onderdeel uit van de koffiemolen, (hierna apparaat genoemd) en geeft u belangrijke aanwijzingen voor ingebruikname, veiligheid, doelmatige toepassing en onderhoud van uw apparaat.

De handleiding moet altijd nabij het apparaat ter beschikking staan. Ze moet door iedere persoon worden gelezen en gebruikt, die met het oog hierop met:

• Ingebruikname,
• Bediening,
• fouten verhelpen en/of
• reiniging

belast is.

Bewaar deze handleiding en geef ze met het apparaat aan de volgende eigenaar verder. Deze handleiding kan geen rekening houden met elk denkbaar gebruik. Voor verdere informatie of bij problemen, welke in deze handleiding niet of onvoldoende gedetailleerd worden behandeld, kunt u contact opnemen met de Graef klantendienst of uw vakhandel.

WAARSCHUWINGEN

In de onderhavige handleiding worden de volgende waarschuwingen en signaalwoorden gebruikt:

WAARSCHUWING

Dit duidt een mogelijk gevaarlijke situatie aan. Veronachtzaming van de aanwijzingen kan tot ernstig lichamelijk letsel of zelfs tot de dood leiden.

VOORZICHTIG

Dit duidt een mogelijk gevaarlijke situatie aan. Veronachtzaming van de aanwijzingen kan tot materiële schade leiden.

BELANGRIJK!

Dit duidt gebruikstips en andere bijzonder belangrijke informatie aan!

ALGEMENE VEILIGHEIDSAANWIJZINGEN

Dit apparaat voldoet aan de verplichte veiligheidsbepalingen. Maar on- deskundig gebruik kan tot persoonlijke letsels en materiële schade leiden. Let voor het veilig handhaven van het apparaat op de volgende veilig- heidsaanwijzingen:

• Controleer het apparaat vóór de toepassing op externe zichtbare schade aan behuizing, snoer en stekker. Neem geen beschadigd apparaat in bedrijf.
• Reparaties mogen slechts worden uitgevoerd door een vakman of de Graef-klantendienst. Door ondeskundige reparatie kunnen aanmerkelijke gevaren ontstaan voor de gebruiker. Bovendien vervalt de garantieclaim.
• Defecte componenten mogen slechts worden vervangen met origine-le reserveonderdelen. Slechts voor deze onderdelen is gewaarborgd dat ze voldoen aan de veiligheidseisen.
• Dit apparaat kan ook door kinderen vanaf 8 jaar worden gebruikt als- ook door personen met verminderde fysische, sensorische of mentale vaardigheden of met gebrek aan ervaring en/of kennis, als ze onder toezicht staan of in het veilig gebruik van het apparaat geïnstrueerd werden en de eruit resulterende risico's hebben verstaan. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd, tenzij ze 8 jaar of ouder zijn en onder toezicht staan.
• Apparaat en aansluitsnoer moeten van kinderen jonger dan 8 jaar worden weggehouden.
• Kinderen dienen onder toezicht te staan om ervoor te zorgen dat zijn niet met het apparaat spelen.
• Het apparaat is er niet voor bestemd met een externe tijdklok of een aparte afstandsbesturing te worden gebruikt.
• De netsnoer altijd aan de stekker uit de contactdoos trekken, niet aan de snoer.
• Gebruik het apparaat niet als het aansluitsnoer of de stekker beschadigd zijn.
• Voorkom dat vloeistoffen op de stekker terechtkomen.

- Indien het aansluitsnoer beschadigd is mag ze alleen door de fabrikant, zijn klantendienst of een dergelijk gekwalificeerde persoon worden vervangen, om risico's te voorkomen.

- Open in geen geval de behuizing van het apparaat. Worden er spanningleidende aansluitingen aangeraakt en de elektrische en mechanische structuur veranderd, bestaat er gevaar van stroomslag.

- Raak nooit aan onderdelen welke onder spanning zijn. Deze kunnen een elektrische slag veroorzaken of zelfs tot de dood leiden.

- Vergelijk vóór het aansluiten van het apparaat de aansluitgegevens (spanning en frequentie) op het typebordje met de gegevens van uw elektrisch net. Deze gegevens moeten overeenstemmen zodat er geen schade aan het apparaat optreedt.

- Let erop dat het netsnoer veilig ligt. Als het snoer verstrikt raakt kan het apparaat van het werkvlak vallen.

- Verpakkingsmaterialen mogen niet als speelgoed worden gebruikt. Er bestaat het gevaar van verstikken.

- Gebruik het apparat nooit nabij een warmtebron.

- Gebruik het apparaat nooit buiten en bewaar het op een droge plaats.

- Om een normale werking te garanderen, moet het apparaat worden geïnstalleerd op plaatsen waar de temperatuur tussen +5°C en +32°C ligt en de vochtigheid niet hoger is dan 70%.

- Probeer niet de gemalen koffie nog eens te malen.

- Om te voorkomen dat het apparaat oververhit raakt, raden wij aan om niet langer dan 1 minuut te malen.

- Blokkeer geen ventilatieopeningen of openingen of sleuven van het koellichaam en giet geen water of andere vloeistoffen in het apparaat.

- Steek nooit lepels, vorken of ander keukengerei in de uitloop of het koffiebonenreservoir terwijl het apparaat in werking is.

- Schakel het apparaat altijd eerst uit om het maalgoed uit de uitloop te verwijderen.

- Schakel het apparaat onmiddellijk uit als een vreemd voorwerp de motor blokkeert en neem contact op met de Graef-klantenservice.

GEVAAR DOOR ELEKTRISCHE STROOM

⚠ WAARSCHUWING

Er bestaat levensgevaar als men in contact raakt met kabels of componenten die onder spanning staan!

Let op de volgende veiligheidsinstructies om een risico door elektrische stroom te voorkomen:

• Gebruik het apparaat niet als het aansluitsnoer of de stekker beschadigd zijn.
• Laat in dit geval alvorens het apparaat verder te gebruiken, door de Graef klantendienst of een geautoriseerde vakkracht een nieuw aansluit-snoer installeren.
• Open in geen geval de behuizing van het apparaat. Worden er spanningleidende aansluitingen aangeraakt en de elektrische en mechanische structuur veranderd, bestaat er gevaar van stroomslag.
• Raak nooit aan onderdelen welke onder spanning zijn. Deze kunnen een elektrische slag veroorzaken of zelfs tot de dood leiden.

Dit apparaat is niet voor industrieel gebruik bestemd. Gebruik

het apparaat alleen voor het malen van koffiebonen. Elk ander of aanvullend gebruik geldt als niet doelmatig. Dit apparaat is alleen bestemd voor het gebruik in huishoudens.

• In personeel keukens van winkels en kantoren
• In landgoederen
• Door gasten in hotels, motels en andere huisvestingen
• In ontbijtpensions

BELANGRIJK!

Alleen voor met huishoudelijk gebruik vergelijkbare doeleinden!

Elk ander of aanvullend gebruik geldt als niet doelmatig.

VOORZICHTIG

Een oneigenlijk en/of ander soort gebruik van het apparaat is gevaarlijk.

• Het apparaat uitsluitend doelmatig gebruiken.
• De in deze handleiding omschreven methoden naleven.

Eventuele schadeclaims voor oneigenlijk gebruik zijn uitgesloten.

Het risico heeft alleen de gebruiker.

BEPERKING VAN DE AANSPRAKELIJKHEID

Alle in deze handleiding verstrekte technische informatie, gegevens en aanwijzingen voor de installatie, de werking en het onderhoud voldoen aan de actuele stand bij het ter perse gaan en geschieden te goeder trouw met inachtneming van onze ervaringen en kennis uit het verleden. Van de gegevens, afbeeldingen en omschrijvingen in deze handleiding kunnen geen aanspraken worden ontleend.

De fabrikant aanvaardt geen aansprakelijkheid voor schade op grond van:

• het veronachtzamen van de handleiding
- oneigenlijk gebruik
• onvakkundige reparaties
• technische wijzigingen
- het gebruik van niet-toegestane reserveonderdelen.

Vertalingen zijn uitgevoerd naar beste weten. Wij aanvaarden geen aansprakelijkheid voor fouten in de vertaling. De oorspronkelijke Duitse tekst blijft echter verbindend.

KLANTENDIENST

Mocht het gebeuren, dat uw Graef-apparaat beschadigd is, dient u contact op te nemen met uw speciaalzaak of de Graef klantendienst 02932- 9703677 of schrijf ons een email aan [e-mail].

BELANGRIJK!

Bewaar de originele verpakking tijdens de garantietijd van het apparaat, om het apparaat krachtens een garantie goed te kunnen verpakken en vervoeren.

UITPAKKEN

Uitpakken van het apparaat dient als volgt te worden uitgevoerd:

• Neem het apparaat uit de kartonnen doos.
  • Verwijder alle verpakkingsdelen.
• Verwijder eventuele etiketten aan het apparaat. Verwijder niet het typeplaatje!

VERWIJDERING VAN DE VERPAKKING

De verpakking beschermt het apparaat tegen transportschade. De verpakkingsmaterialen zijn geselecteerd op basis van milieuvriendelijke technieken en afvalverwerkingstechnieken en zijn vandaar recyclebaar. De recirculatie van verpakkingen in de materiaalkringloop bespaart grondstoffen en vermindert de hoeveelheid afval. Verwijder verpakkingsmaterialen die u niet meer nodig heeft op de verzamelplaatsen voor recycling.

VERWIJDERING VAN HET APPARAAT

Dit product mag aan het einde van zijn levensduur niet via het normale huishoudelijk afval worden verwijderd. Het symbool op het product en in de handleiding verwijst hierop. De werkstoffen zijn conform hun markeringen recyclebaar. Door hergebruik, recycling of andere vormen van terugwinning van afgedankte apparaten levert u een belangrijke bijdrage eraan ons milieu te beschermen. Vraag a.u.b. bij uw gemeentebestuur naar de bevoegde afvalverwerkingsplaats.

EISEN AAN DE OPSTELPLAATS

Voor een veilig en foutvrij bedrijf van het apparaat moet de opstelplaats voldoen aan de vol-

gende vereisten:

• Het apparaat moet worden geplaatst op een stevige, vlakke, horizontale en slipvaste ondergrond met voldoende draagvermogen.
• Let erop dat het apparaat niet kan kiepen.
• Kies de opstelplaats zodanig dat kinderen het snoer van het apparaat niet kunnen aanraken.
• Plaats het apparaat niet op hete oppervlakken zoals bv. kookplaten of in de buurt ervan.
• Gebruik het apparaat nooit buiten en bewaar het op een droge plaats.
• Het apparaat is niet gepland voor de inbouw in een muur of een inbouwkast.
• Plaats het apparaat niet in een hete, natte of vochtige omgeving.
• De contactdoos moet makkelijk te bereiken zijn opdat de snoer desnoods snel kan worden uitgetrokken.

Voor een veilige en correcte werking van het apparaat moet er bij de elektrische aansluiting het volgende in acht worden genomen:

• Vergelijk vóór het aansluiten de aansluitgegevens (spanning en frequentie) op het typeplatje met de gegevens van uw elektrisch net. Deze gegevens moeten overeenstemmen zodat er geen schade aan het apparaat optreedt. Vraag bij twijfel een gekwalificeerde elektricien.
• De contactdoos moet minstens beveiligd zijn met een 10A veiligheidsschakelaar.
• Zorg ervoor dat het snoer niet beschadigd is en niet over hete vlakken of scherpe kanten wordt gelegd.

- Het snoer mag niet te strak zijn gespannen.

- De elektrische veiligheid is pas dan gewaarborgd als het aan een reglementair geïnstalleerde, geaarde veiligheidsstroomkring wordt aangesloten. Het gebruik aan een niet geaarde contactdoos is verboden. Laat bij onzekerheid de installatie door een elektricien controleren. De fabrikant aanvaardt geen verantwoordelijkheid voor schade die door een ontbrekende of onderbroken aarding werd veroorzaakt.

VÓÓR DE EERSTE INGEBRUIKNAME

Reinig alle onderdelen zoals beschreven onder "Reiniging".

BONENRESERVOIR AANBRENGEN

• Steek het koffiebonenreservoir op het apparaat.
• Gebruik indien nodig een platte schroevendraaier om de borgschroef van het reservoir vast te draaien.
• Open de uitloop van het koffiebonenreservoir door de schuifvergrendeling uit te trekken.
• Verwijder het deksel van het bonenreservoir en vul dit met koffiebonen.
• Plaats het deksel weer op.

ZEEFDRAGERHOUDER

Plaats de zeefdragerhouder. De zeefdragerhouder is in de hoogte verstelbaar. Om de juiste

positie voor de zeefdrager te vinden, wordt de schroef losgemaakt en de hoogte aangepast. Het wordt aanbevolen om de schroef niet helemaal los te draaien. De zeefdragerhouder kan naar boven of beneden worden bewogen, afhankelijk van de grootte van de zeefdrager. Als de juiste maat is gevonden wordt de schroef weer aangehaald. De zeefdragerhouder fixeert de zeefdrager direct onder de uitloop en maakt het automatische malen in de zeefdrager mogelijk, zonder deze vast te houden.

MAALGRAADINSTELLING

BELANGRIJK!

Door de diverse maalgraadinstellingen kunt u de maalfijnheid van het koffiemeel veranderen. Precieze gegevens over de maalgraad kunnen niet worden gemaakt omdat er hier vele verschillende factoren, zoals bv. koffiesoort / -boon, kamertemperatuur, persoonlijke smaak etc. een rol spelen.

Over het algemeen kon worden vastgesteld dat je voor espresso een zeer fijne maalgraadinstelling neemt, voor filterkoffie een middelfijne maalgraadinstelling en voor french press koffie een grovere maalgraadinstelling.

Het apparaat is uitgerust met een traploze maalgraadinstelling.

De instelling gebeurt via de draaiknop. Draai deze voor een fijnere maling met de klok mee en voor een grovere maling tegen de klok in.

Indicatie:

• Des te fijner de maalgraad, des te langer duurt het malen.
• Als u een zeer fijne maalgraad gebruikt kan het gebeuren dat de uitloop verstopt raakt.
• Pas de maalgraad een of twee niveaus aan terwijl de molen draait, anders kan het apparaat vastlopen.

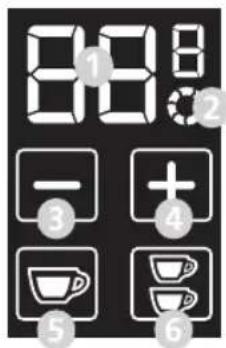

DISPLAY

8:08 - + 4 5 6

① Seconden indicator
2 Continu malen
3 Minus indicator
4 Plus indicator
5 Portie voor 1 kopje
6 Portie voor 2 kopjes

INGEBRUIKNAME

• Steek het netsnoer in het stopcontact.
• Schakel het apparaat aan.
- Plaats de zeefdragerhouder.

BELANGRIJK!

Voor de eerste ingebruikname is het apparaat ingesteld op fabrieksinstelling. Het apparaat kan naar wens worden ingesteld.

Uw instelling blijft voor het volgende gebruik opgeslagen.

kores bedoeld.

- Selecteer of de instelling voor of koresn bedoeld.

• Druk op de betreffende knop.

• Selecteer vervolgens de gewenste doorlooptijd door te drukken op de +/- knop.
• De tijd wordt weergegeven in seconden.
• Plaats de zeefdrager op de zeefdragerhouder en druk deze één keer tegen de contactschakelaar nadat de tijd is ingesteld.
• Het maalproces begint.
• Na verstrijken van de tijd stopt het apparaat.

BELANGRIJK!

Druk de contactschakelaar om het proces te beëindigen. Het geselecteerde kopje knippert. Druk opnieuw de contactschakelaar om het proces voort te zetten.

BELANGRIJK!

Maal niet meer dan 160g koffiebonen per maalbeurt om een correcte werking van het apparaat te garanderen.

INSTELLING VERGRENDELEN

Ga als volgt te werk om te voorkomen dat de eerder ingestelde tijden ongewenst worden gewijzigd (kinderbeveiliging):

• Druk tegelijkertijd op de + en - toets.
- Wanneer de knoppen worden losgelaten, verdwijnen ze van het display en kan de eerder ingestelde tijd niet meer worden aangepast.
- Om de tijdsinstelling weer vrij te geven, drukt u nogmaals tegelijkertijd op de knoppen voor + en -.
- De knoppen verschijnen weer op het display en de tijd kan weer worden ingesteld.

CONTINU MALEN

Als u continu wilt malen zonder vooraf de tijd in te stellen, kunt u dit als volgt instellen:

• Druk de knoppen voor koppes gelijkertijd.

- Het symbool verschijnt op het display.

• Plaats de zeefdrager in de zeefdragerhouder en druk deze tegen de contactschakelaar. Het maalproces begint.
• Of verwijder de zeefdragerhouder en druk een bakje tegen de contactschakelaar. Het maalproces begint.

- Wanneer de gewenste hoeveelheid is bereikt, druk nogmaals op de contactschakelaar en verwijder vervolgens de zeefdrager of het bakje.

BELANGRIJK!

De maximale maalduur is 60 seconden.

DISPLAY VAN DE UITGIFTE VAN KOPJES

Als u wilt zien hoeveel malingen u al met uw koffiemolen heeft gemaakt, gaat u als volgt te werk:

• Druk bij het inschakelen van het apparaat tegelijkertijd op de contactschakelaar. Druk 5 seconden lang op de contactschakelaar.
  • Kies nu de gewenste teller:

• Knop individuele portie : telt de verstrekte individuele porties.

• Knop dubbele portie t de verstrekte dubbele porties.

- Knop individuele portie en tegelijkertijd de knop dubbele portie : telt de verstrekte porties bij continu malen.

- Op het display branden nu de geselecteerde knoppen en het aantal porties wordt in paren achter elkaar weergegeven.

- Bij het oproepen van het aantal kopjes voor continu malen licht er geen knop op.

- Als u bijvoorbeeld in totaal 536 porties heeft gemalen, verschijnen gedurende twee seconden de cijfers 00, 05, 36 achter elkaar op het display.

- Na het laatste paar cijfers is er een pauze van 4 seconden, waarna de reeks opnieuw begint.

- Druk opnieuw de contactschakelaar om de teller te verlaten.

REINIGING BUITEN

Trek de stekker uit het stopcontact en laat het apparaat afkoelen. Reinig de buitenzijden van het apparaat met een zachte, vochtige doek. Bij sterke vervuiling kan een zacht reinigingsmiddel worden gebruikt.

Maak het apparaat nooit schoon onder stromend water en dompel deze nooit onder water.

REINIGING

BELANGRIJK!

In het apparaat achtergebleven, oude koffie kan tot oxidatie leiden. Dit beïnvloedt dan het resultaat van de toebereiding en kan tot een onaangename en ongenietbare smaak leiden. Het apparaat dient zich altijd in een verzorgde toestand te bevinden om op ieder tijdstip een optimale espresso te garanderen.

Reinig het apparaat al naar gebruik minstens 1 x per week.

- Trek de stekker uit het stopcontact.

• Sluit het bonenreservoir door de schuif weer naar binnen te schuiven.
• Maal de resterende bonen in het maalwerk.
• Maak de borgschroef los van het bonenreservoir.
  • Verwijder het bonenreservoir naar boven.
• Haal de ongebruikte bonen eruit en doe deze in een luchtdicht afgesloten reservoir, zodat het aroma behouden blijft.
• Reinig het koffiebonenreservoir in warm water met een beetje afwasmiddel.
  • Droog het reservoir hierna goed af.

REINIGING EN ONDERHOUD VAN HET MAALWERK

VOORZICHTIG

• Volg de instructies in dit hoofdstuk zorgvuldig op en neem contact op met de Graef-klantenservice als je vragen hebt.
• Voer geen ongeoorloofd onderhoud uit en gebruik altijd originele reserveonderdelen.

134

1. Verwijder de afdekkap aan de achterzijde van de behuizing.
2. Maak de schroef los met een schroevendraaier.
3. Verwijder het bovenste deksel van de behuizing.
4. Nadat het bovenste deksel is verwijderd, worden de drie schroeven, waarmee het bovenste maalwerk is bevestigd, losgemaakt met een schroevendraaier, verwijder dan het bovenste maalwerk.
5. Reinig deze en de andere interne onderdelen met een borstel of een droge doek. Gebruik indien nodig een stofzuiger om achtergebleven koffiepoeder te verwijderen.
6. Na het reinigen wordt het bovenste maalwerk weer gemonteerd door de drie schroeven van het bovenste maalwerk met een schroevendraaier weer aan te halen, sluit dan de behuizing met het bovenste deksel.
7. Draai de schroef aan de behuizing weer vast met een schroevendraaier en plaats de afdekkap.

Indicatie:

Voor een reiniging van het onderste maalwerk kunnen geschikte reinigingstabletten worden gemalen.

BELANGRIJK!

Als u tijdens de levensduur van het apparaat een verandering in het maalresultaat opmerkt, kan dit wijzen op slijtage van de maalschijven.

Controleer daarom de maalschijven na elke 250 kg koffie op slijtage en laat ze indien nodig door een vakman of door de Graef-klantenservice vervangen door originele reserveonderdelen.

2 JAAR GARANTIE

Voor dit product verlenen wij, beginnend vanaf de verkoopdatum, 24 maanden fabrieksgarantie op mankementen, die terug te voeren zijn op productie- of materiaalfouten. Uw wettelijke garantie volgens § 437 ff. BGB-E (Duits burgerlijk wetboek) blijft onaangetast van deze regeling. Schade, die terug te voeren is op een onvakkundige omgang of gebruik alsook mankementen, die de werking of de waarde van het apparaat slechts minimaal beïnvloeden, valt niet onder de garantie. Verder vallen transportbeschadigingen, voor zover wij hiervoor niet verantwoordelijk zijn, niet onder de garantie. Voor schade, die door een niet door ons of onze vertegenwoordiging uitgevoerde reparatie ontstaat, zijn wij eveneens niet aansprakelijk. Bij een rechtmatige reclamatie zullen wij het gebrekkelijk product naar onze keuze repareren of met een product zonder gebreken vervangen.

INDICE
