MANUALE UTENTE CM1104 GRAEF

IT Manuale operativo

Descrizione del prodotto....56

Prefazione 57

Informazioni relative a queste istruzioni per l'uso....57

Contrassegni di pericolo 57

Avvertenze generali per la sicurezza 58

Pericolo da corrente elettrica 60

Uso conforme....60

Limitazione della responsabilità....61

Assistenza clienti....61

Disimballare....61

Smaltimento dell'imballaggio 61

Smaltimento del dispositivo....62

Requisiti del punto di installazione....62

Allacciamento elettrico 62

Prima del primo utilizzo....63

Posizionare il contenitore di caffè in grani....63

Impostazioni del grado di macinatura 63

Display....64

Messa in servizio....64

Bloccare l'impostazione 64

Macinatura continua....65

Display per l'erogazione di tazze....65

Pulizia esterna 66

pulizia 66

Pulizia e manutenzione della macina....66

Garanzia di 2 anni....67

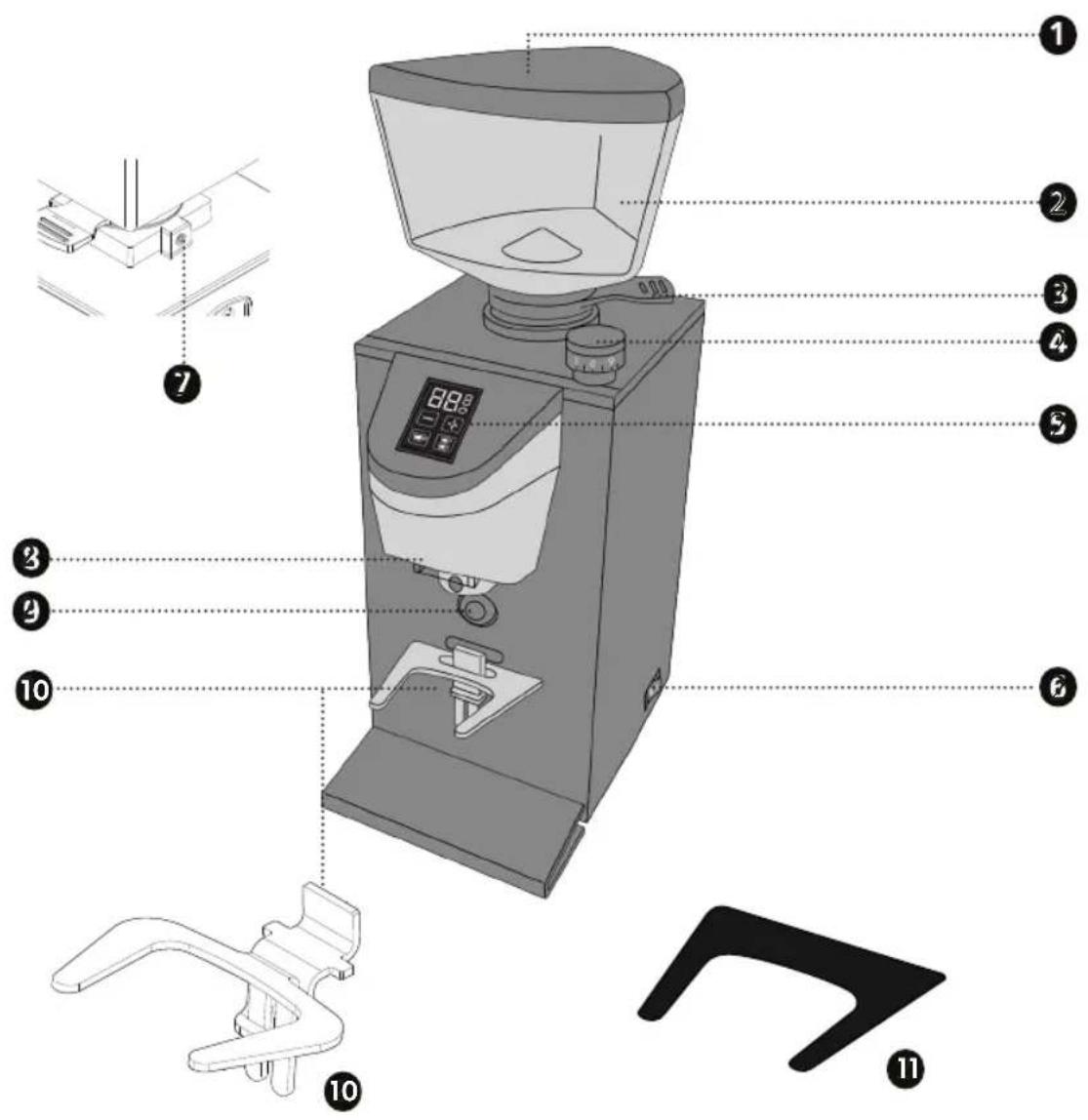

DESCRIZIONE DEL PRODOTTO

① Coperchio del contenitore di caffè in grani
② Contenitore grani
3 Coperchio scorrevole
Manopola di regolazione del grado di macinatura
5 Display
6 Interruttore ON/OFF
⑦ Vite di fissaggio per il contenitore
8 Scarico

9 Interruttore a tocco
10 Supporto porta-filtro
11 Tampone protettivo*

PREFAZIONE

Gentile Cliente,

Acquistando questo macinacaffè avete fatto un'ottima scelta. Ha acquistato un prodotto di qualità comprovata.

Vi ringraziamo e vi auguriamo molta soddisfazione nell'uso del vostro macinacaffè Graef.

INFORMAZIONI RELATIVE A QUESTE ISTRUZIONI PER L'USO

Queste istruzioni per l'uso sono parte integrante del macinacaffè (di seguito denominato dispositivo) e contengono importanti indicazioni per la messa in funzione, la sicurezza, l'uso conforme e la cura dello stesso.

Le istruzioni per l'uso devono essere sempre disponibili presso il dispositivo. Devono essere lette e rispettate da chiunque sia incaricato con la:

• Messa in servizio,
• Gestione,
  • Risoluzione di disfunzioni e/o la
• Pulizia

Conservare queste istruzioni per l'uso e consegnatele al successivo proprietario assieme al dispositivo stesso.

Queste istruzioni d'uso non possono coprire tutti gli aspetti possibili ed immaginabili. Per maggiori informazioni o per problemi, non o non esaurientemente trattati nel presente manuale, rivolgersi al servizio assistenza clienti di Graef o a un suo rivenditore.

CONTRASSEGNI DI PERICOLO

In queste istruzioni per l'uso vengono utilizzati i seguenti contrassegni di pericolo e le seguenti parole di segnalazione:

AVVERTENZA

Indica una situazione potenzialmente pericolosa. La non osservanza di questo contrassegno potrebbe causare gravi lesioni o condurre addirittura alla morte.

ATTENZIONE

Indica una situazione potenzialmente pericolosa. La non osservanza di questo contrassegno potrebbe causare danni a oggetti.

IMPORTANTE!

Questo contrassegno indica degli speciali consigli per l'utilizzo o delle informazioni particolarmente importanti!

AVVERTENZE GENERALI PER LA SICUREZZA

Questo dispositivo è conforme alle norme di sicurezza vigenti. Tuttavia, l'uso improprio può provocare lesioni personali o danni materiali.

Per un uso sicuro del dispositivo, osservare le seguenti avvertenze per la sicurezza:

• Prima dell'uso, controllare attentamente se il contenitore del dispositivo, il cavo di collegamento o la spina di rete presentassero eventuali danni esterni visibili. Non mettere in funzione il dispositivo se lo stesso dovesse risultare danneggiato.
• Le riparazioni devono essere eseguite solo da un esperto o dal servizio assistenza clienti di Graef. Le riparazioni improprie possono causare notevoli rischi per l'utente. Inoltre estinguono la garanzia.
• I componenti difettosi devono essere sostituiti solo con parti di ricambio originali. Solo utilizzando queste componenti si garantisce il rispetto dei requisiti di sicurezza.
• Il presente apparecchio può essere usato anche da bambini di almeno 8 anni di età, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone senza particolari esperienze o conoscenze, purché siano sotto sorveglianza o siano state date loro le adeguate istruzioni sull'uso dell'apparecchio in modo che questi utenti abbiano compreso pienamente i rischi e le precauzioni di sicurezza che l'apparecchio comporta. A i bambini non deve essere consentito di effettuare operazioni di pulizia o di manutenzione sull'apparecchio a meno che non siano supervisionati da un adulto e siano comunque più grandi di 8 anni di età.
• L'apparecchio e il suo cavo di allacciamento devono essere tenuti fuori dalla portata dei bambini di età inferiore agli 8 anni.
• I bambini devono essere sorvegliati in modo da assicurarsi che non giochino con il dispositivo.
• L'apparecchio non è destinato ad essere utilizzato mediante timer esterno o sistema di funzionamento remoto separato.

• Scollegare sempre il dispositivo dalla presa di corrente afferrando la spina di rete e non il cavo di cavo di collegamento.

• Non usare l'apparecchio se il cavo di allacciamento o la spina sono danneggiati.

• Evitare che i liquidi entrino in contatto con la spina.
• Per prevenire rischi e pericoli, se il cavo di alimentazione è danneggiato, questo può essere sostituito unicamente dal produttore, dal suo rappresentante o una persona debitamente qualificata.
• Non aprire in nessun caso il contenitore del dispositivo. Se si toccano gli allacciamenti che conducono tensione e si modifica la struttura elettrica e meccanica, sussiste pericolo di scossa elettrica.
• Non toccare mai le parti sotto tensione. Ciò può provare scossa elettrica o addirittura la morte.
• Prima di allacciare il dispositivo, confrontare i dati di allacciamento (tensione e frequenza) presenti sulla targhetta del modello con quelli della vostra rete elettrica. Questi dati devono coincidere affinché non si verifichino danni al dispositivo.
• Assicurarsi sempre che il cavo di alimentazione sia installato in sicurezza. Il rischio di impigliarsi nel cavo, potrebbe portare alla caduta del dispositivo dalla superficie di lavoro.
• I materiali d'imballo non devono essere usati per giocare. Sussiste pericolo di soffocamento.
• Non usare mai l'apparecchio in prossimità di fonti di calore.
• Non usare mai l'apparecchio all'aperto e conservarlo in un luogo asciutto.
• Per garantire il normale funzionamento, l'apparecchio deve essere installato in luoghi in cui la temperatura sia compresa tra +5°C e +32°C e l'umidità non superi il 70%.
  • Non tentare di macinare il caffè macinato di nuovo.
• Per evitare il surriscaldamento dell'apparecchio, si consiglia di macina-re per una durata non superiore a 1 minuto.
• Non ostruire le aperture o le fessure di ventilazione o del dissipatore di calore e non introdurre acqua o liquidi di alcun tipo nell'apparecchio.
• Non inserire mai cucchiai, forchette o altri utensili nell'uscita o nel con-

tenitore di caffè in grani mentre l'apparecchio è in funzione.

• Per rimuovere il materiale macinato dall'uscita, spegnere sempre prima la macchina.
• Se un oggetto estraneo blocca il motore, spegnere immediatamente l'apparecchio e contattare il servizio clienti Graef.

PERICOLO DA CORRENTE ELETTRICA

AVVERTENZA

Il contatto con cavi o componenti sotto tensione può essere fatale!

Seguite attentamente le seguenti avvertenze per la sicurezza per evitare il pericolo da corrente elettrica:

• Non usare l'apparecchio se il cavo di allacciamento o la spina sono danneggiati.
- In questo caso, prima di continuare ad utilizzare il dispositivo, fare installare un nuovo cavo di alimentazione dal servizio clienti Graef oppure da un esperto autorizzato.
- Non aprire in nessun caso il contenitore del dispositivo. Se si toccano gli allacciamenti che conducono tensione e si modifica la struttura elettrica e meccanica, sussiste pericolo di scossa elettrica.
- Non toccare mai le parti sotto tensione. Ciò può provare scossa elettrica o addirittura la morte.

USO CONFORME

Questo dispositivo non è progettato per un uso commerciale. Utilizzare

l'apparecchio solo per macinare caffè in grani. Qualunque altro o diverso utilizzo da questo, è considerato non conforme. Questo dispositivo è stato progettato per un uso domestico.

• Le cucine per il personale di uffici o negozi
• Le proprietà agricole
- Gli hotel, motel o altre strutture alberghiere, da mettere a libera disposizione degli ospiti - I bed & breakfast

IMPORTANTE!

Dispositivo progettato solamente per uso domestico!

Qualunque altro o diverso utilizzo da questo, è considerato non conforme.

ATTENZIONE

In caso di un utilizzo non conforme, il dispositivo potrebbe presentare alcuni pericoli.

• Usare il dispositivo solo come previsto.
• Seguire attentamente tutti i processi descritti in queste istruzioni per l'uso.

Sono escluse qualsiasi rivendicazioni per danni riconducibili ad un uso non conforme.

L'utente si assume ogni rischio.

LIMITAZIONE DELLA RESPONSABILITÀ

Tutte le informazioni tecniche, i dati e le note per l'installazione, l'utilizzo e la manutenzione contenuti in queste istruzioni per l'uso, corrispondono all'aggiornamento dell'ultima edizione di stampa e vengono riportati nel rispetto della nostra migliore conoscenza ed esperienza acquisita fino ad oggi.

Le informazioni, le illustrazioni e le descrizioni contenute in queste istruzioni d'uso non possono quindi dare luogo ad alcun reclamo.

Il produttore non si assume alcuna responsabilità per danni riconducibili a:

• L'inosservanza di queste istruzioni d'uso
• L'uso non conforme
• Le riparazioni non idonee
• Le alterazioni tecniche
• L'utilizzo di pezzi di ricambio non autorizzati

Le traduzioni vengono effettuare al meglio delle capacità. Non ci assumiamo alcuna responsabilità per gli errori di traduzione. È legalmente vincolante esclusivamente il testo originale tedesco.

ASSISTENZA CLIENTI

Se il vostro dispositivo Graef si dovesse danneggiare, siete pregati di contattare il vostro rivenditore oppure il servizio di assistenza clienti Graef al numero 02932 - 9703677 oppure tramite e-mail all'indirizzo [e-mail].

IMPORTANTE!

Conservare l'imballaggio originale per tutto il periodo di validità della garanzia in modo da poter confezionare e trasportare idoneamente il dispositivo in caso di rivendicazione della stessa.

DISIMBALLARE

Per disimballare il dispositivo procedere come segue:

• Estrarre il dispositivo dalla scatola di cartone.
• Rimuovere le componenti dell'imballaggio.
• Togliere eventuali etichette dall'apparecchio. Non togliere la targhetta del modello!

SMALTIMENTO DELL'IMBALLAGGIO

L'imballaggio protegge il dispositivo da danni durante il trasporto. I materiali da imballo sono selezionati in funzione della compatibilità e ottica di smaltimento e sono pertanto riciclabili. Con il recupero dell'imballaggio all'interno del circolo di riciclaggio è possibile risparmiare materie prime e diminuire i rifiuti. Smaltite i materiale dell'imballaggio non più utile presso i punti di raccolta di riciclaggio "punto verde".

SMALTIMENTO DEL DISPOSITIVO

Al termine del suo ciclo vitale non è consentito smaltire questo prodotto con i normali rifiuti domestici. Il simbolo applicato al prodotto e riportato sulle istruzioni per l'uso fa riferimento a questo. I materiali sono riciclabili in base al contrassegno che riportano. Con il riciclaggio, il recupero dei materiali o altre forme di riciclo di apparecchi dismessi, si fornisce un contributo importante alla tutela dell'ambiente. Informatevi presso il vostro comune per conoscere i centri di raccolta di competenza.

REQUISITI DEL PUNTO DI INSTALLAZIONE

Per un uso sicuro e privo di difetti del dispositivo il punto di installazione deve soddisfare i seguenti requisiti:

• L'apparecchio deve essere collocato su una base solida, piana, orizzontale e anti-scivolo con sufficiente portata.
  • Assicurarsi che il dispositivo non possa cadere.
• Scegliere un punto di installazione tale che i bambini non possano raggiungere il cavo di alimentazione del dispositivo.
• Non posizionare l'apparecchio su una superficie calda, come la piastra elettrica o in prossimità di flamme.
• Non utilizzare mai il dispositivo in esterno e conservarlo sempre in un posto asciutto.
• Questo apparecchio non è previsto per essere incassato in una parete o in un armadio a muro.
• Non mettere il dispositivo in un ambiente caldo, bagnato o umido.
• La presa di corrente deve essere facilmente accessibile in modo da porte scollegare facilmente il cavo di rete in caso di emergenza.

ALLACCIAMENTO ELETTRICO

Per un funzionamento sicuro e senza errori, durante il collegamento elettrico del dispositivo è necessario osservare quanto segue:

- Prima di allacciare il dispositivo, confrontare i dati di allacciamento (tensione e frequenza) presenti sulla targhetta del modello con quelli della vostra rete elettrica. Questi dati devono coincidere affinché non si verifichino danni al dispositivo. In caso di dubbi, consultare un elettricista specializzato.

- La presa di corrente deve essere protetta da almeno un fusibile da 10A.

- Prestare particolare attenzione che il cavo dell'alimentazione sia intatto e non venga condotto sopra superfici calde o bordi taglienti.

- Il cavo di collegamento non deve essere tirato.

- La sicurezza elettrica del dispositivo è garantita solamente nel momento in cui lo stesso sia collegato ad un sistema con conduttura di terra conformemente installato. L'uso di una presa di corrente senza conduttore di terra e vietato. In caso di dubbi far verificare l'impianto domestico a un elettricista specializzato. Il produttore non si assume responsabilità alcuna per danni causati da un conduttore di terra mancante o aperto.

PRIMA DEL PRIMO UTILIZZO

Pulire tutte le parti come descritto alla voce "Pulizia".

POSIZIONARE IL CONTENITORE DI CAFFÈ IN GRANI

• Inserire il contenitore di caffè in grani sull'apparecchio.
• Se necessario, utilizzare un cacciavite con testa a intaglio per stringere la vite di sicurezza del contenitore.
• Aprire lo scarico del contenitore di caffè in grani con il coperchio scorrevole.
• Rimuovere il coperchio del contenitore di caffè in grani e riempirlo con il caffè in grani.
• Rimettete il coperchio.

SUPPORTO PORTA-FILTRO

Inserire il supporto porta-filtro. L'altezza del supporto porta-filtro è regolabile. Per trovare la posizione corretta del porta-filtro, allentare la vite e regolare l'altezza. Si raccomanda di non allentare completamente la vite. Il supporto porta-filtro può essere spostato verso l'alto o verso il basso a seconda delle dimensioni del filtro. Una volta trovata la misura giusta, stringere nuovamente la vite. Il supporto porta-filtro fissa il porta-filtro direttamente sotto l'uscita e consente di macinare automaticamente nel porta-filtro senza tenerlo.

IMPOSTAZIONI DEL GRADO DI MACINATURA

IMPORTANTE!

Con le diverse impostazioni del grado di macinatura è possibile modificare la grana del caffè macinato.

Non è possibile fornire indicazioni precise sul grado di macinatura, in quanto entrano in gioco diversi fattori, come il tipo di caffè/i chicchi di caffè, la temperatura ambiente, il gusto personale, ecc.

In generale è possibile dire che l'espresso richiede un'impostazione del grado di macinatura più fine, il caffè americano un grado di macinatura medio e il french press un grado di macinatura più grosso.

L'apparecchio è dotato di un regolazione continua del grado di macinatura.

L'impostazione avviene tramite la manopola. Ruotare in senso orario per una macinatura più fine e in senso antiorario per una macinatura più grossa.

Nota:

• Più fine è il grado di macinatura, più lungo è il processo di macinatura.
• Se utilizzate un livello di macinatura molto fine, l'uscita del caffè può ostruirsi.
• Regolare il grado di macinatura di uno o due livelli alla volta mentre la macina è in funzione, altrimenti l'apparecchio potrebbe bloccarsi.

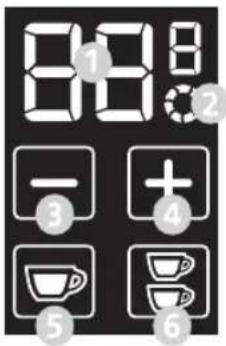

DISPLAY

8:08 - 3 + 4 5 6

① Display dei secondi
② Macinatura continua
3 Indicatore Meno
4 Indicatore Più
5 Porzione tazza per 1 tazza
6 Porzione tazza per 2 tazze

MESSA IN SERVIZIO

• Collegare il cavo di alimentazione alla presa di corrente.
- Accendere il dispositivo.
- Inserire il supporto porta-filtro.

IMPORTANTE!

Prima della prima messa in funzione, l'apparecchio viene regolato sulle impostazioni di fabbrica. È possibile impostare l'apparecchio in base alle proprie preferenze.

Al successivo utilizzo, verrà salvata la preimpostazione.

• Selezionare se si desidera effettuare l'impostazione per
• Premere il rispettivo tasto.
• Quindi selezionare il tempo di esecuzione desiderato premendo il pulsante +/-
  • La durata viene visualizzata in secondi.
• Dopo aver impostato la durata, inserire il porta-filtro nel supporto del porta-filtro e premerlo contro l'interruttore di contatto.
  • Si avvia il processo di macinatura.
• Allo scadere del tempo preimpostato, il dispositivo si ferma.

IMPORTANTE!

Per interrompere il processo, premere l'interruttore a tocco. La tazza selezionata lampeggia. Per continuare il processo, premere nuovamente sull'interruttore a tocco.

IMPORTANTE!

Per garantire il corretto funzionamento dell'apparecchio, non macinare più di 160 g di caffè in grani per ogni processo di macinatura.

BLOCCARE L'IMPOSTAZIONE

Per evitare una regolazione indesiderata dei tempi precedentemente impostati (blocco bambini), procedere come segue:

- Premere contemporaneamente i pulsanti + e -.

• Quando si rilasciano i pulsanti, questi scompaiono dal display e non è più possibile cambiare la regolazione del tempo precedentemente impostato.
• Per abilitare la regolazione del tempo, premere nuovamente i pulsanti + e -contemporane- amente.
• I pulsanti riappaiono sul display ed è nuovamente possibile impostare il tempo.

MACINATURA CONTINUA

Se si desidera macinare in modo continuo senza impostare prima il tempo, se possibile procedere come segue:

- Premere contemporaneamente i pulsanti per e tazze.

• Sul display appare il simbol

- Posizionare il porta-filtro disponibile nel supporto del porta-filtro e premerlo contro l'interruttore a tocco. Si avvia il processo di macinatura.

- Oppure rimuovere il porta-filtro e premere un recipiente contro l'interruttore a tocco. Si avvia il processo di macinatura.

- Una volta raggiunta la quantità desiderata, premere nuovamente l'interruttore a tocco e rimuovere il porta-filtro o il contenitore.

IMPORTANTE!

Il tempo massimo di macinatura è di 60 secondi.

DISPLAY PER L'EROGAZIONE DI TAZZE

Se si desidera vedere quante macinature sono già state effettuate con il macinacaffè, procedere come segue:

- Quando si accende l'apparecchio premere contemporaneamente l'interruttore a tocco. Tenere premuto l'interruttore a tocco per 5 secondi.

- Selezionare ora il contatore desiderato:

- Tasto monoporzioni monta le singole porzioni erogate.

- Tasto doppia porzioni e monta le doppie porzioni erogate.

- Pulsante monoporzione 📁 e contemporaneamente pulsante doppia porzione 📋: conta le porzioni erogate durante la macinatura continua.

- I pulsanti selezionati si illuminano sul display e il numero di porzioni viene visualizzato a coppie, consecutivamente.

- Quando si richiama il numero di tazze per la macinatura continua, non si accende alcun pulsante.

- Ad esempio, se si è macinato un totale di 536 porzioni, le cifre 00, 05, 36 appariranno sul display consecutivamente per due secondi.

- Dopo l'ultima coppia di cifre, si ha un'interruzione di 4 secondi, quindi la sequenza rico-mincia.

- Per continuare il processo, premere nuovamente sull'interruttore a tocco.

PULIZIA ESTERNA

Staccare la spina dalla presa elettrica e lasciare raffreddare l'apparecchio. Pulire le superfici esterne dell'apparecchio con un panno morbido inumidito. In caso di sporco tenace è possibile usare un detergente delicato.

Non pulire mai l'apparecchio sotto l'acqua corrente o non immergerlo mai nell'acqua.

PULIZIA

IMPORTANTE!

Il caffè vecchio, rimasto nell'apparecchio può causare ossidazione. Questo influisce negativamente sul risultato della preparazione, causando un gusto sgradevole e imbevibile. L'apparecchio deve essere sempre in condizioni perfette, per garantire in ogni momento un espresso a regola d'arte.

Pulire l'apparecchio almeno una volta la settimana, a seconda dell'utilizzo.

• Staccare la spina dalla presa di corrente.
- Chiudere il contenitore di caffè in grani spingendo il cursore nuovamente verso l'interno.
• Macinare i grani rimasti nella macina.
- Allentare la vite di sicurezza del contenitore di caffè in grani.
- Toglie il contenitore di caffè in grani tirando verso l'alto.
- Prendere i chicchi inutilizzati e metterli in un contenitore ermetico in modo da conservarne l'aroma.
- Pulire il contenitore del caffè in grani in acqua calda con un po' di detersivo per i piatti.
• Quindi asciugare bene il contenitore.

PULIZIA E MANUTENZIONE DELLA MACINA

ATTENZIONE

• Seguire attentamente le istruzioni di questo capitolo e contattare il servizio clienti Graef in caso di domande.
• Non eseguire interventi di manutenzione non autorizzati e utilizzare sempre ricambi originali.

134

1. Rimuovere il cappuccio di copertura sul retro dell'alloggiamento.

2. Allentare le viti di con un cacciavite.

3. Rimuovere il coperchio superiore dell'alloggiamento.
4. Dopo aver rimosso il coperchio superiore dell'alloggiamento, allentare le tre viti che fissano la macina superiore con un cacciavite e quindi rimuovere la macina superiore.
5. Pulire questa e le altre parti interne con una spazzola o un panno asciutto. Se necessario, utilizzare un aspirapolvere per rimuovere eventuali residui di polvere di caffè.
6. Dopo la pulizia, rimettere la macina superiore, serrare le tre viti della macina superiore con un cacciavite e chiudere l'alloggiamento con il coperchio superiore.
7. Serrare nuovamente la vite dell'alloggiamento con un cacciavite e applicare nuovamente il cappuccio di copertura.

Nota:

Per pulire la macina inferiore è possibile macinare delle pastiglie detergenti adatte.

IMPORTANTE!

Se si nota un cambiamento nei risultati di macinatura durante la vita dell'apparecchio, può essere indice di usura delle macine.

Controllare l'usura delle macine ogni 250 kg di caffè e, se necessario, farle sostituire con ricambi originali da uno specialista o dal servizio clienti Graef.

GARANZIA DI 2 ANNI

Per questo prodotto offriamo una garanzia del produttore di 24 mesi, a partire dalla data di vendita, per imperfezioni riconducibili a difetti di produzione e del materiale. I vostri diritti di garanzia legali previsti al § 437 e segg. BGB non vengono toccati da questa norma. La prestazione di garanzia non contempla i danni derivanti da uso o trattamento improprio, come i difetti che influiscono sul funzionamento o il valore dell'apparecchio solo in misura esigua. Sono inoltre esclusi dal diritto di garanzia i danni da trasporto, fin tanto che noi non ne siamo responsabili. Per danni derivanti da una riparazione non eseguita da noi o dai nostri rappresentanti, il diritto di garanzia è escluso. In caso di reclamo legittimo effettueremo a nostra scelta la riparazione del prodotto difettoso o la sua sostituzione con un prodotto esente da difetti.

ÍNDICE
