GEBRUIKSAANWIJZING TS 100i HUSQVARNA

NL Gebruiksaanwijzing 83-121

SL Navodila za uporabo 122-159

Inhalt

	Inhoud
Inleiding	83	Probleemoplossing	110
Veiligheid	87	Vervoer, opslag en verwerking	115
Montage	94	Technische gegevens	118
Werking	96	Service	120
Onderhoud	101	Verklaring van overeenstemming	121

Inleiding

Afleveringsinspectie en productnummers

Let op: Bij dit product werd een afleveringsinspectie uitgevoerd. Vraag uw dealer om een getekend exemplaar van het afleveringsinspectiedocument.

Contactinformatie servicewerkplaats:
Deze gebruikershandleiding hoort bij het product met het product//serienummer:
/
Motor:

Productbeschrijving

Dit is een zitmaaier waarbij het maaidek is aangebracht tussen de voor- en achteras. Het product werkt op een accu, die al is aangebracht.

Gebruik

Deze machine mag alleen worden gebruikt voor het maaien van gras in privétuinen en op privéhellingen van maximaal 10°. De machine mag niet worden gebruikt in openbare parken, op sportvelden, in de landbouw of in de bosbouw. Bevestig een optionele accessoire om het product voor andere doeleinden te gebruiken. Gebruik het product uitsluitend met accessoires die door de fabrikant zijn goedgekeurd. Neem contact op met een erkende servicewerkplaats voor meer informatie.

Ieder ander gebruik van de machine is onjuist gebruik. Hierdoor komt uw garantie te vervallen en is de fabrikant niet verantwoordelijk voor schade aan de gebruiker of derden.

Zie de plaatselijke richtlijnen voor het gebruik van gazonmaaiers.

Verzeker uw product

Zorg ervoor dat uw nieuwe product verzekerd is. Neem bij twijfel of vragen over verzekering contact op met uw verzekeraar. Wij raden u aan een all-risk verzekering af te sluiten die alle risico's afdekt, inclusief schade aan derden, brand, schade, diefstal en aansprakelijkheid.

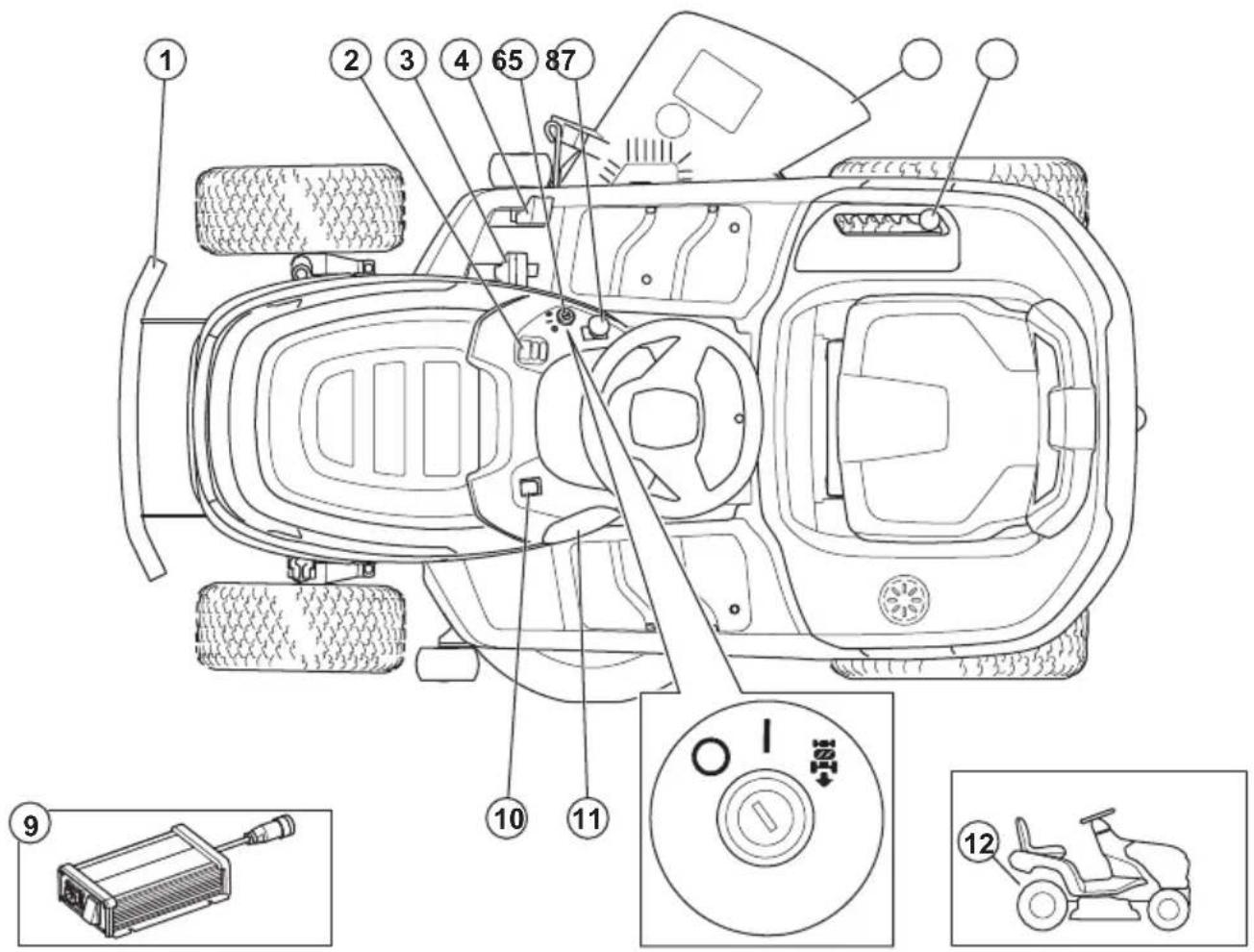

1. Voorste bumper
2. Display

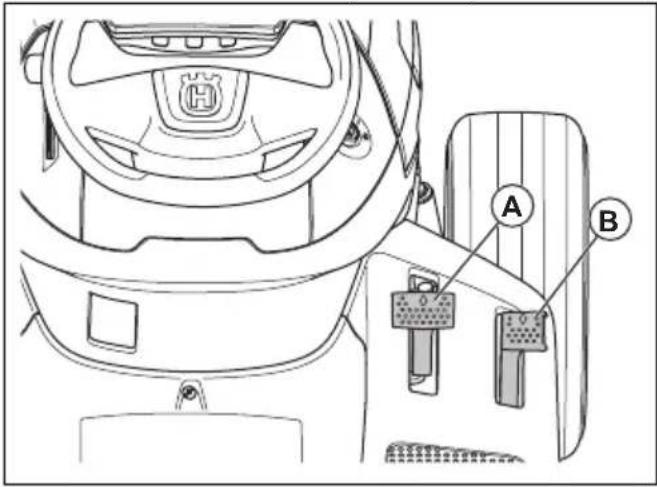

3. Pedaal voor vooruitrijden
4. Pedaal voor achteruitrijden
5. Aan/uitschakelaar

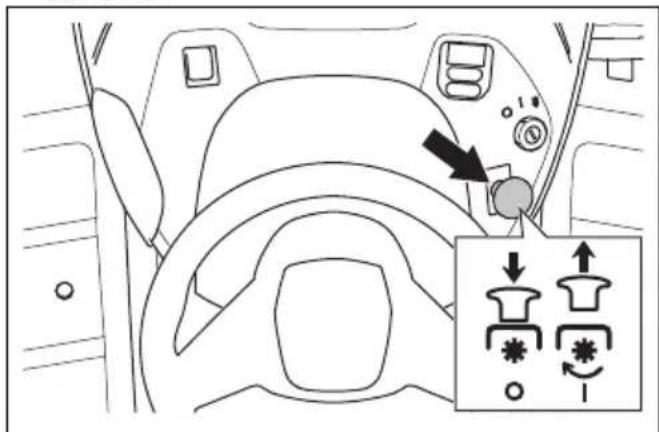

6. PTO-knop
7. Uitworp

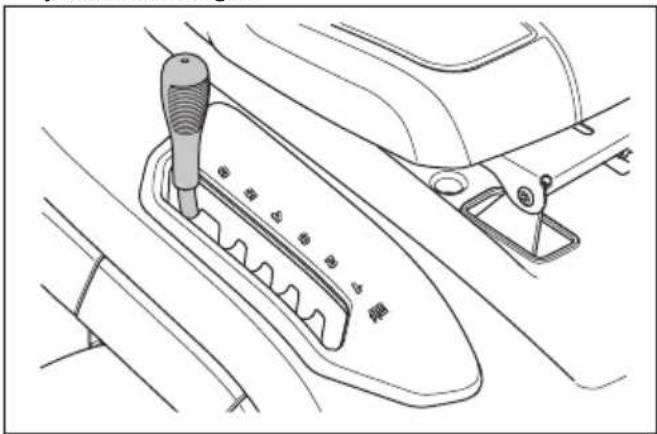

8. Maaihoogtehendel

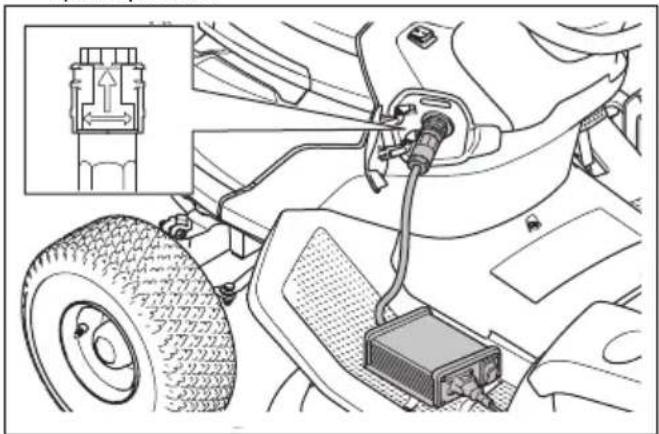

9. Acculader
10. Lichtschakelaar
11. Contact voor acculader
12. Handgreep voor het in- of uitschakelen van de elektrische parkeerrem

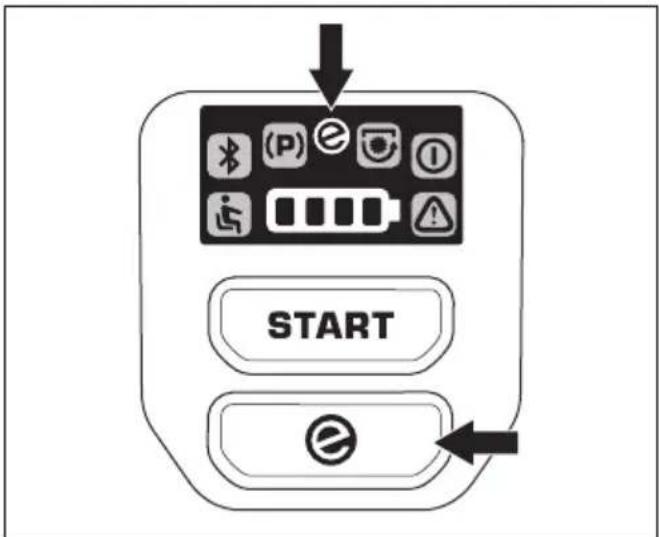

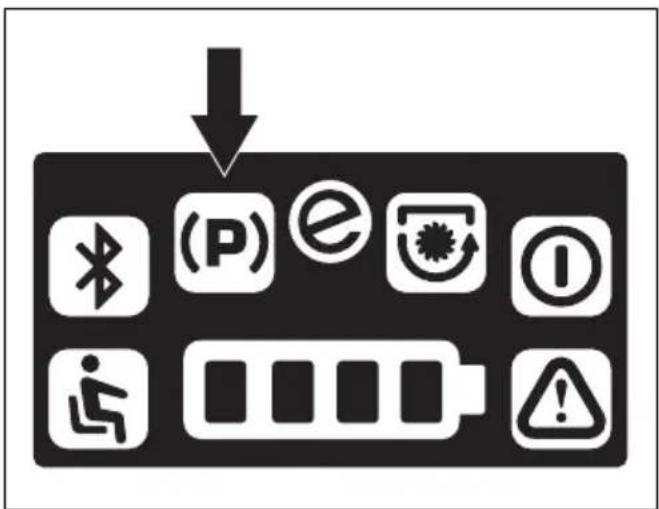

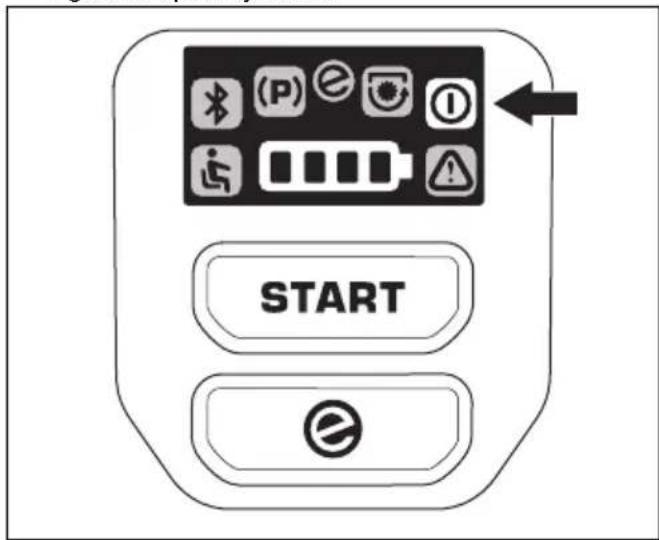

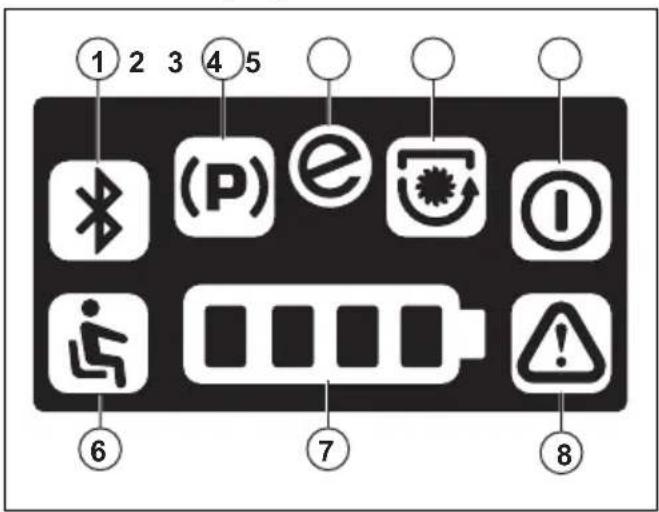

Overzicht display

1. Niet gebruikt bij dit product
2. Indicator parkeerrem
3. SavE-indicator

4. Meskoppelingsindicator

5. Stand-by-indicator

6. Dodemansregeling (OPC)

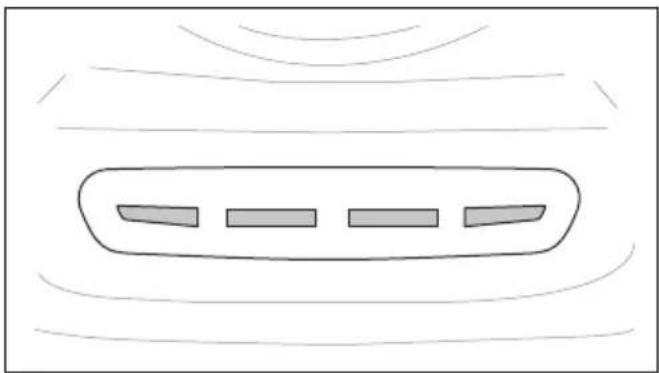

7. Indicator accuniveau

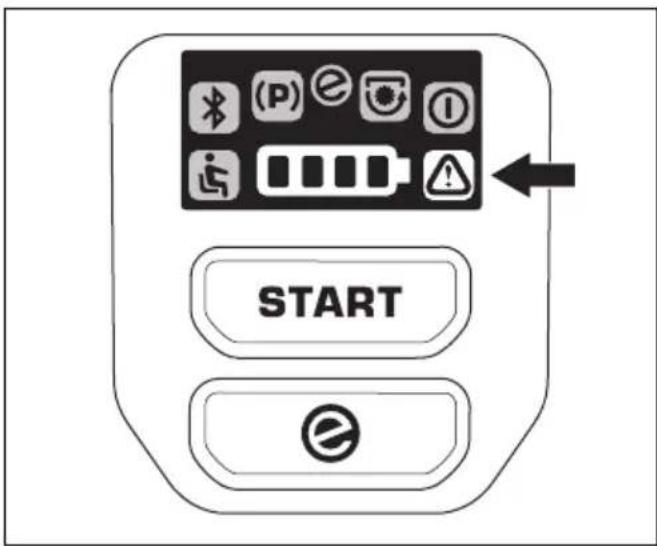

8. Waarschuwingslampje

Husqvarna Connect

De bedieningshandleiding en meer informatie over het product zijn beschikbaar in de Husqvarna Connect-app. Husqvarna Connect is een gratis app voor uw mobiele apparaat. Zie Husqvarna Connect gebruiken op pagina 96.

Dodemansregeling (OPC)

De OPC wordt ingeschakeld wanneer de gebruiker opstaat van de stoel. De aandrijfmotor stopt. De motoren van het maaidek stoppen als de bladen worden ingeschakeld. Zie Bedrijfsomstandigheden op pagina 92.

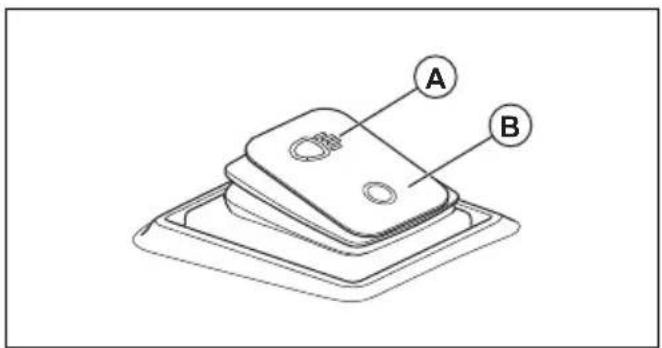

Werklampen

Het product heeft een werklamp. Druk op de schakelaar om de werklamp in (A) of uit (B) te schakelen.

A B

Symbolen op het product

WAARSCHUWING: Dit product kan gevaarlijk zijn en ernstig of fataal letsel toebrengen aan de gebruiker of anderen. Wees voorzichtig en gebruik het product op de juiste manier.

Lees de bedieningshandleiding goed door en zorg dat u de instructies hebt begrepen voordat u dit product gaat gebruiken.

Verwijder de contactsleutel voordat u onderhoud aan het product uitvoert.

Schakel de elektrische parkeerrem uit.

Uitschakelen

Inschakelen

START

Start de rijmodus.

Maaihoogte

Gebruik gehoorbescherming.

De messen zijn uitgeschakeld.

De messen zijn ingeschakeld.

Houd lichaamsdelen uit de buurt van draaiende delen.

Houd lichaamsdelen uit de buurt van draaiende bladen.

Kijk uit voor weggeslingerde en afgeketste voorwerpen.

Maai geen gras dwars over een helling. Maai geen gras op een helling van meer dan 10°.

Kantelgevaar

Kijk achter u vóór en tijdens achteruit rijden.

Laat nooit passagiers meerijden op het product of bijbehorende uitrusting.

Houd omstanders uit de buurt.

Geen opstapje

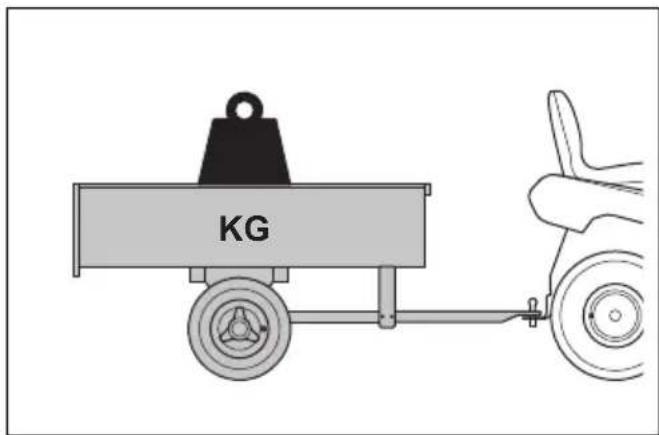

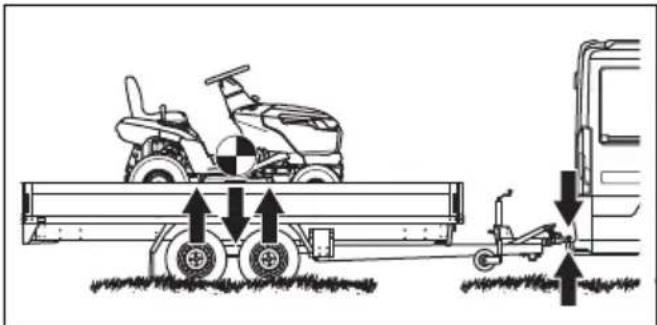

De max. toegestane verticale belasting van de trekstang staat gespecificeerd in Technische gegevens op pagina 118 en op het label.

De max. toegestane horizontale belasting van de trekstang staat gespecificeerd in Technische gegevens op pagina 118 en op het label.

Probeer de accu niet te repareren. Neem contact op met uw Husqvarna servicedealer.

Geluidsemissies naar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegarandeerde geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 118 en op het label.

Scanbare code

Het product voldoet aan de geldende EG- richtlijnen.

Dit product voldoet aan de geldende VK-regelgeving.

Let op: Andere symbolen/plaatjes op het product hebben betrekking op marktspecifieke wettelijke vereisten.

Label op het product

DANGER

GEVAAR - Houd handen en voeten uit de buurt.

Schade aan het product

We zijn niet verantwoordelijk voor schade aan ons product als:

• het product niet goed is gerepareerd.

• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.

• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.

• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanneer de instructies in de handleiding niet worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene productveiligheidswaarschuwingen

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die worden meegeleverd met dit product. Het niet opvolgen van ieder van de onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor later gebruik. De term "product" in de waarschuwingen verwijst zowel naar producten die op het lichtnet (met snoer) werken als producten die met een accu (snoerloos) werken.

Veiligheid van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren eerder ongelukken.
• Gebruik het product niet in een explosiegevaarlijke omgeving, bijv. in de buurt van ontvlambare vloeistoffen, gassen of stof. Het product creëert

vonken waardoor het stof of de dampen kunnen ontbranden.

- Houd kinderen en omstanders op afstand wanneer u het product gebruikt. U kunt de controle over het apparaat verliezen als u afgeleid wordt.

Persoonlijke veiligheid

• Wees altijd alert, kijk wat u doet en gebruik uw gezonde verstand wanneer u het product gebruikt. Gebruik het product niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid tijdens het gebruik van producten kan ernstig lichamelijk letsel tot gevolg hebben.
• Maak altijd gebruik van persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.
• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de stand OFF staat voordat u het product aansluit op een spanningsbron en/of accupack, oppakt of draagt. Het dragen van producten met uw vinger op de schakelaar of het onder spanning zetten van producten waarvan de schakelaar op aan staat, kan makkelijk leiden tot ongelukken.
• Verwijder eventuele (instel)sleutels voordat u het product inschakelt. Een sleutel die is bevestigd aan een draaiend onderdeel van het product kan persoonlijk letsel tot gevolg hebben.
• Voorkom overstrekken. Zorg dat u te allen tijde stevig en in balans staat. Hierdoor hebt u een betere controle over het product in onverwachte situaties.
• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen verstrikt raken in bewegende onderdelen.
• Als de mogelijkheid bestaat voor het opvangen van stof moet u ervoor zorgen dat deze is aangesloten en op de juiste wijze wordt gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren beperken.
• Laat de vertrouwdheid met de door u gebruikte producten door het frequente gebruik ervan niet toe leiden dat u de veiligheidsprincipes negeert. Een

onzorgvuldige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel.

Gebruik en onderhoud van het product

• Forceer het product niet. Gebruik het juiste product voor de toepassing. Het juiste product voert de werkzaamheden waarvoor het is ontworpen beter en veiliger uit.
• Gebruik het product niet als de On/Off-schakelaar niet werkt. Producten die niet bediend kunnen worden met de schakelaar zijn gevaarlijk en moeten gerepareerd worden.
• Haal de stekker uit het stopcontact en/of verwijder het accupack, indien verwijderbaar, van het product voordat u aanpassingen maakt, accessoires verwisselt of producten opbergt. Dergelijke preventieve veiligheidsmaatregelen verlagen het risico op het onbedoeld starten van het product.
• Berg producten die u niet nodig hebt op buiten het bereik van kinderen en laat personen die onbekend zijn met het product of deze instructies niet werken met het product. Producten zijn gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud de producten en de accessoires. Controleer het apparaat op verkeerde uitlijning of bevestiging van bewegende onderdelen, breuk van onderdelen en andere condities die de werking van het product negatief kunnen beïnvloeden. Als het product is beschadigd, moet u het laten repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden producten.
• Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijranden zullen minder gauw vastlopen en zijn eenvoudiger onder controle te houden.
• Gebruik het product, de accessoires, gereedschapsbits en dergelijke in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en het type klus dat moet worden uitgevoerd. Als u het product voor andere toepassingen gebruikt dan waarvoor het is bedoeld, kan er een gevaarlijke situatie ontstaan.
• Houd de handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Als handgrepen en grijpoppervlakken glad zijn, kan dit ervoor zorgen dat het product in onverwachte situaties niet veilig kan worden gehanteerd en bediend.

Gebruik en onderhoud van gereedschap met accu

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecificeerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creëren als de lader met een andere accu wordt gebruikt.

• Gebruik producten enkel met de specifiek hiervoor bedoelde accupacks. Als er andere accupacks worden gebruikt, bestaat er risico op letsel en brand.

• Als het accupack niet gebruikt wordt, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen de twee klemmen kunnen maken. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.

• Als het accupack verkeerd wordt gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze niet aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen komt dient u medische hulp in te roepen. Vloeistof die uit de accu komt kan irritatie of brandwonden veroorzaken.
• Gebruik geen accupack of product dat beschadigd of gewijzigd is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosies of letsel.
• Stel het accupack of product niet bloot aan vuur of hoge temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kan een explosie veroorzaken.
• Volg alle oplaadinstructies op en laad de accu of het product niet op bij temperaturen die buiten het in de instructies gespecificeerde bereik vallen. Door onjuist opladen of opladen bij temperaturen die buiten het gespecificeerde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe.

Service

• Laat uw product onderhouden door een gekwalificeerde onderhoudsmonteur met gebruikmaking van uitsluitend identieke vervangende onderdelen. Hierdoor blijft de veiligheid van het product gehandhaafd.
• Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde dienstverleners.

Algemene veiligheidsinstructies

WAARSCHUWING: Dit product kan handen en voeten afsnijden en objecten wegslingeren. Ernstig letsel of de dood kunnen het gevolg zijn als u de veiligheidsvoorschriften negeert.

WAARSCHUWING: Gebruik een product niet langer als de snijuitrusting beschadigd is. Beschadigde snijuitrusting kan objecten wegslingeren en als gevolg daarvan ernstig of dodelijk letsel veroorzaken. Vervang beschadigde messen onmiddellijk.

WAARSCHUWING: Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Wees altijd voorzichtig en gebruik uw gezond verstand. Vermijd situaties die uw capaciteiten te boven gaan. Als u na het lezen van de gebruikershandleiding niet precies weet hoe u het product moet bedien, vraag dan advies aan deskundige voordat u verder gaat.
• Voordat u het product gaat gebruiken, moet u de gebruikershandleiding en de instructies op het product lezen en begrijpen.
• Zorg dat u weet hoe u het product en de bedieningselementen veilig gebruikt en hoe u het product snel kunt stoppen.
• Zorg ook dat u weet wat de veiligheidspictogrammen betekenen.
• Wijzig dit product niet of gebruik het product niet als het door anderen kan zijn gewijzigd.
• Houd het product schoon zodat plaatjes en stickers leesbaar blijven.
• Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.
• Plaats geen handen of voeten in de buurt van draaiende delen.
• Plaats uw handen of voeten niet onder het product.
• Blijf altijd uit de buurt van de afvoeropening.
• Zorg ervoor dat het afgevoerde materiaal geen andere personen of dieren raakt.
• Zorg ervoor dat het afgevoerde materiaal geen muren of andere harde oppervlakken raakt. Afgevoerde materialen kunnen afketsen.
• Stop de bladen altijd wanneer u het product op grindoppervlakken gebruikt.
• Gebruik het maaidek niet als de uitworptrechter of andere veiligheidsvoorzieningen ontbreken of defect zijn.
• Stop de bladen altijd wanneer u niet maait.
• Gebruik het maaidek niet voor het maaien van bladeren of ander ongewenst materiaal dat ophoping kan veroorzaken.

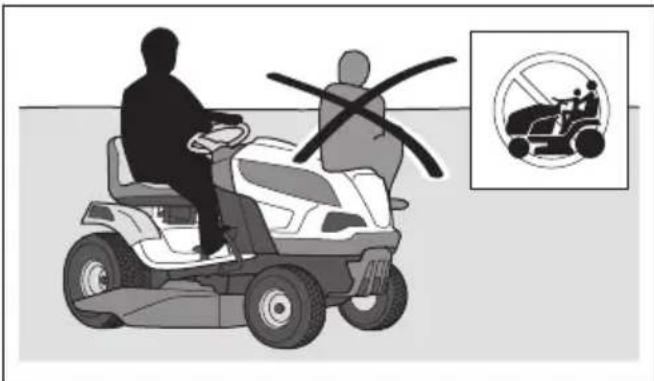

• Vervoer geen passagiers. Het product mag maar door één persoon worden gebruikt.

• Laat het product niet onbeheerd staan terwijl de motor draait. Alvorens het product onbeheerd te laten, moet u altijd de bladen stoppen, controlleren of de parkeerrem is ingeschakeld, de motor stoppen en de sleutel voor de aan/uit-schakelaar verwijderen.
• Gebruik het product alleen bij daglicht of onder goed verlichte omstandigheden. Houd het product op een veilige afstand van gaten en andere onregelmatigheden in de grond. Kijk uit voor andere mogelijke risico's.
• Gebruik het product nooit bij slecht weer, zoals mist, regen, op vochtige of natte plekken, bij krachtige wind, strenge kou, bij onweer, enz.
• Markeer stenen en andere vaste objecten om botsingen te voorkomen.
• Verwijder stenen, speelgoed, draden, enz. uit het werkgebied, omdat deze anders door de messen kunnen worden weggeslingerd.

• Laat kinderen of andere personen die niet geschikt zijn om het product te gebruiken, geen werkzaamheden met of aan het product verrichten. De minimumleeftijd van de gebruiker kan zijn vastgelegd in plaatselijke voorschriften.
• Zorg dat er zich niemand in de buurt van het product bevindt wanneer u het product start, de aandrijving inschakelt of met het product gaat rijden.
• Houd een oogje op het verkeer als u maait nabij een weg of wanneer u een weg oversteekt.
• Gebruik het product nooit wanneer u vermoeid bent, alcohol of drugs hebt gebruikt, of als u medicijnen gebruikt die uw gezichtsvermogen, beoordelingsvermogen of coördinatie kunnen beïnvloeden.

• Wees voorzichtig wanneer u het product op een aanhanger of vrachtwagen plaatst en wanneer u het product van een aanhanger of vrachtwagen verwijdert.

• Parkeer het product altijd op een vlakke ondergrond en schakel deze uit.

• Stop het product en controleer of alle onderdelen tot stilstand zijn gekomen voordat u het product reinigt of er onderhoud aan uitvoert.
• Stop het product en controleer of alle onderdelen tot stilstand zijn gekomen voordat u de grasopvangbak verwijdert of de verstopping in de uitworptrechter verwijdert.
• Laat het product afkoelen voordat u die in de stallingsruimte plaatst.

Veiligheidsinstructies met betrekking tot kinderen

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Er kunnen zich ernstige ongevallen voordoen als u niet goed oplet terwijl er zich kinderen in de nabijheid van het product bevinden. Kinderen kunnen worden aangetrokken tot het product en het maaien. Het is heel goed mogelijk dat kinderen niet langer zijn waar u ze het laatst zag.
• Houd kinderen uit de buurt van het gebied dat moet worden gemaaid. Zorg ervoor dat de kinderen onder toezicht van een volwassene staan.
• Let goed op en schakel het product uit als er kinderen in het werkgebied komen. Wees vooral voorzichtig bij bochten, bosjes, bomen of andere objecten die uw zicht kunnen belemmeren.
• Kijk achterom en ook naar beneden, voordat u begint met achteruit rijden en tijdens het achteruit rijden, om te verifiëren of er zich geen kleine kinderen in de buurt van het product bevinden.
• Laat geen kinderen op het product meerijden. Ze kunnen eraf vallen en ernstig gewond raken of kunnen het veilig gebruik van het product hinderen.
• Laat het product niet door kinderen bedienen.

Veiligheid bij accu's

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Algemeen:

• Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
• Laat installatie en reparaties uitsluitend door uw geautoriseerde servicedealer uitvoeren. Probeer nooit de accu's te installeren of te repareren.
• Controleer regelmatig of de accu's intact zijn. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosies of letsel. Beschadigde accu's mogen nooit worden gerepareerd of geopend.
• Een beschadigde accu kan exploderen en letsel veroorzaken. Als de accu vervormd of beschadigd is, gebruik het product dan niet langer en neem contact op met een erkende Husqvarna-servicewerkplaats.
  • Demonteer, open of vernietig accu's niet.
• Stel accu's niet bloot aan mechanische schokken.
• Stel cellen of accu's niet bloot aan hitte of vuur. Zet een accu niet in direct zonlicht.
• Sluit accu's niet kort. Berg accu's niet in een opslagplaats op waar ze onderling kortsluiting kunnen veroorzaken of waar kortsluiting door andere metalen voorwerpen kan ontstaan.
• Zorg ervoor dat accu-inhoud niet in contact komt met de huid of ogen. Spoel bij contact het betreffende gebied met ruime hoeveelheden water af en raadpleeg een arts.
• Gebruik nooit een accu die niet is bedoeld voor gebruik met het apparaat.
• Combineer geen cellen van verschillende fabrikanten, capaciteit, afmetingen of types in het apparaat.
• Houd cellen of accu's buiten het bereik van kinderen.
• Hou de accu schoon en droog.
• Gebruik de accu alleen voor de toepassing waarvoor hij is bedoeld.

48V-accu's:

- De Husqvarna 48V-accu's worden uitsluitend gebruikt als voeding voor de Husqvarna accuaangedreven zitproducten. Om letsel te voorkomen, mag de accu niet worden gebruikt als voedingsbron voor andere apparaten.

- Gebruik nooit defecte, aangepaste of beschadigde accu's of apparaten.

- Probeer de apparaten of accu's nooit aan te passen of te repareren. Laat alle reparaties uitsluitend door uw geautoriseerde servicedealer uitvoeren.

Veiligheidsinstructies voor bediening

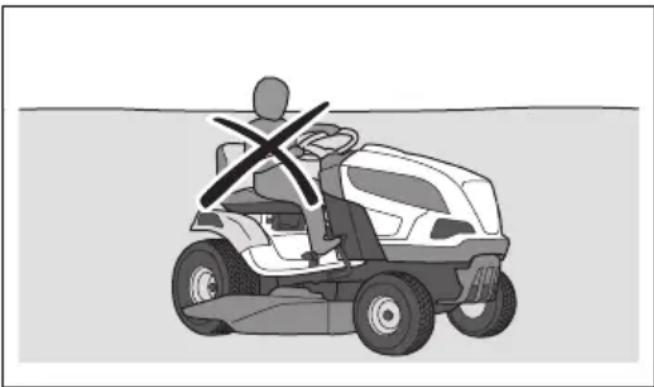

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Kijk altijd naar beneden en achterom voordat en terwijl u achteruit rijdt. Kijk uit voor grote en kleine obstakels.
• Verlaag de rijsnelheid voordat u een bocht neemt.
• Stop de messen wanneer u door zones rijdt waar u niet maait.

OPGELET: Lees de volgende veiligheidsinstructies voordat u het product gaat gebruiken.

• Beweeg voorzichtig rond stenen en andere grote objecten en zorg dat de messen de objecten niet raken.
• Zorg dat u met het product geen objecten raakt. Stop en inspecteer het product en het maaidek wanneer de messen tijdens het maaien iets geraakt hebben. Voer waar nodig reparaties uit voordat u verder gaat.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsmiddelen. Persoonlijke beschermingsuitrusting kunnen niet alle risico's uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschermingsmiddelen.
• Gebruik goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Gebruik zware antisliplaarzen of -schoenen. Stalen neuzen worden aanbevolen. Draag geen open schoenen en loop niet op blote voeten.

• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.
• Draag geen loszittende kleding, sieraden of andere voorwerpen die vast kunnen komen te zitten in bewegende delen.
• Houd een EHBO-doos en een brandblusser binnen handbereik.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik geen producten met veiligheidsvoorzieningen die beschadigd zijn of niet correct werken. Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen zijn beschadigd, neemt u contact op met uw Husqvarna-servicewerkplaats.
• Voer geen veranderingen uit aan de veiligheidsvoorzieningen. U mag het product niet gebruiken als beschermingsplaten, afschermingen, veiligheidsschakelaars of andere veiligheidsvoorzieningen ontbreken of beschadigd zijn.

Aan-uitschakelaar controleren

1. Koppel de acculaadkabel los.
2. Stel de aan-uitschakelaar in op "I". Controleer of alle gebruikte leds op het display gaan branden.

O I ←10i

O I ISO

1. Stel de aan-uitschakelaar in op "O". Controleer of het product onmiddellijk stopt en de leds op het display uitgaan.

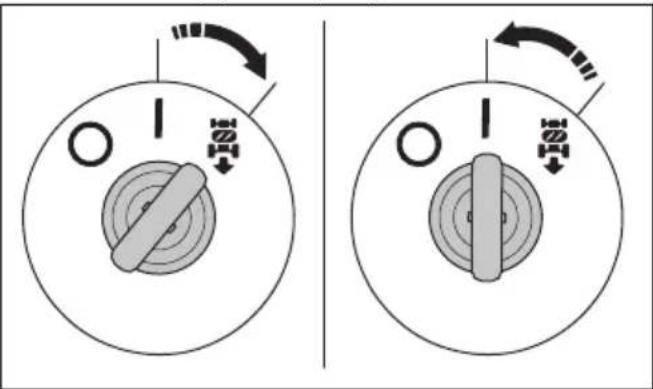

Het Reverse Operating System (ROS) controlleren

Als het Reverse Operation System (ROS) niet goed werkt, moet u contact opnemen met een erkende servicewerkplaats.

1. Start het product. Zie Product starten op pagina 99.

2. Schakel het maaidek in. Zie Het maaidek inschakelen en ontkoppelen op pagina 99.

3. Zet de contactsleutel in stand "I" (A) en trap het pedaal voor achteruitrijden in. De bladen moet stoppen wanneer u het pedaal voor achteruitrijden intrapt.

1. Ontkoppel het maaidek.
2. Zet de contactschakelaar met het achteruitrijsysteem geactiveerd in stand (B).
3. Schakel het maaidek weer in.
4. Zet de contactsleutel in de stand voor ingeschakeld achteruitrijsysteem en trap het pedaal voor achteruitrijden in. De bladen mogen niet stoppen wanneer u het pedaal voor achteruitrijden intrapt.

Bedrijfsomstandigheden

• De rijmodus kan alleen worden gestart als de aandrijving van de bladen is uitgeschakeld.
• De rijmodus kan alleen worden gestart als het pedaal voor vooruitrijden en het pedaal voor achteruitrijden in de neutrale stand staan.
• De rijmodus kan alleen worden gestart als de elektrische parkeerrem is ingeschakeld.
• Het product kan alleen achteruit werken met het maaidek ingeschakeld wanneer de ROS is ingeschakeld.
• De aandrijving van de messen kan alleen werken als de bestuurder op de stoel zit.

De bedrijfsvoorwaarden controleren

Controleer de bedrijfsvoorwaarden dagelijks.

1. Controleer of u de rijmodus niet kunt starten wanneer de aandrijving van de bladen is ingeschakeld.
2. Controleer of u de rijmodus niet kunt starten wanneer u het pedaal voor vooruitrijden of het pedaal voor achteruitrijden intrapt.
3. Controleer of u de rijmodus niet kunt starten wanneer de elektrische parkeerrem is uitgeschakeld.
4. Controleer of de aandrijving van de bladen stopt als het maaidek is ingeschakeld en u opstaat van de stoel.
5. Controleer het achteruitrijsysteem (ROS). Zie Het Reverse Operating System (ROS) controleren op pagina 91.

Het pedaal voor vooruit rijden en het pedaal voor achteruit rijden controleren

1. Start het product. Raadpleeg Product starten op pagina 99.
2. Zorg dat de pedaal voor vooruit rijden en de pedaal voor achteruit rijden niet geblokkeerd zijn en over de gehele pedaalslag kunnen worden bediend.
3. Druk het pedaal voor vooruitrijden langzaam in om vooruit te rijden.
4. Laat het pedaal voor vooruit rijden los om de machine te laten remmen. Controleer of de rem aangrijpt wanneer u het pedaal voor vooruitrijden loslaat.

Let op: Het product heeft een automatische rem die wordt ingeschakeld wanneer u de pedalen loslaat.

1. Voer dezelfde procedure uit voor het pedaal voor achteruit rijden.
2. Controleer of het product niet gaat rijden als de pedalen in de neutrale positie staan.

Parkeerrem

WAARSCHUWING: Als de parkeerrem niet werkt, kan het product beginnen te bewegen en daardoor letsel of schade veroorzaken. Inspecteer de parkeerrem regelmatig en stel deze af indien nodig.

Zie Parkeerrem op pagina 98.

Waarschuwingsindicator op het display

OPGELET: Als het waarschuwingslampje op het display gaat branden, stopt u het product en raadpleegt u Probleemoplossing op pagina 110.

START

Beschermkappen

Ontbrekende of beschadigde beschermkappen vergroten de kans op letsel bij bewegende delen en hete oppervlakken. Voer een controle van de beschermkappen uit voordat u het product start. Zorg dat de beschermkappen juist zijn aangebracht en niet zijn gescheurd of andere beschadigingen vertonen. Vervang beschadigde beschermkappen.

Gras maaien op hellingen

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Maaien op een helling verhoogt het risico dat u de controle over het product verliest en dat het product kantelt. Dit kan ernstig of dodelijk letsel veroorzaken. Bij maaien op een helling is het van groot belang voorzichtig te werk te gaan. Als u niet achteruit tegen een helling op kunt rijden of als u zich daar niet prettig bij voelt, maai de helling dan niet.
• Verwijder stenen, takken en andere obstakels.
• Maai verticaal tegen de helling (omhoog en omlaag), niet horizontaal (van links naar rechts of omgekeerd).
• Gebruik het product niet op een helling van meer dan 10°.

• Start of stop niet op een helling.
• Rijd op hellingen gelijkmatig en langzaam.
• Vermijd abrupte veranderingen in snelheid en richting.
• Draai niet meer dan noodzakelijk. Draai langzaam en geleidelijk wanneer u een helling afrijdt. Rijd met lage snelheid. Draai voorzichtig aan het stuurwiel.
• Kijk uit voor en rijd niet over voren, kuilen en hobbels. Er bestaat een grotere kans dat het product kantelt op een ondergrond die niet vlak is. Obstakels kunnen moeilijk te zien zijn door hoog gras.
• Maai niet in de buurt van randen, greppels of hellingen. Het product kan plotseling kantelen als een van de wielen over de randen van een steile helling of greppel komt, of als een berm inzakt. Als het product in het water terechtkomt, bestaat het risico van verdrinking.

• Maai op een helling geen nat gras. Nat gras is glad en de banden kunnen hun grip verliezen waardoor het product slipt.
• Zet uw voet niet op de grond om te proberen het product te stabiliseren.
• Ga zeer voorzichtig te werk als er een accessoire of ander object aan het product is bevestigd waardoor het minder stabiel is.
• Volg de aanbevelingen van de fabrikant voor wielverzwaarders of contragewichten.

De machine veilig als trekker gebruiken

• Gebruik alleen door Husqvarna goedgekeurde trekuitrusting.
• Gebruik de trekhaak om de uitrusting te bevestigen.
• Trek nooit apparatuur die zwaarder is dan het maximaal toegestane trekgewicht. Raadpleeg Technische gegevens op pagina 118.

KG

• Zorg ervoor dat zich geen andere personen in de buurt van het product bevinden wanneer u apparatuur trekt.
• Wees voorzichtig wanneer u apparatuur op hellingen of over ruig terrein trekt.
• Gebruik het product met een laag toerental wanneer u apparatuur trekt.

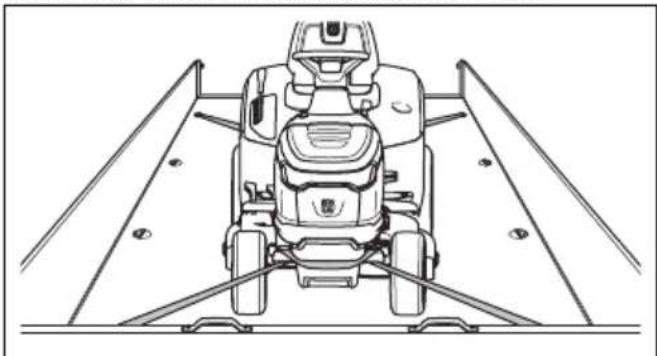

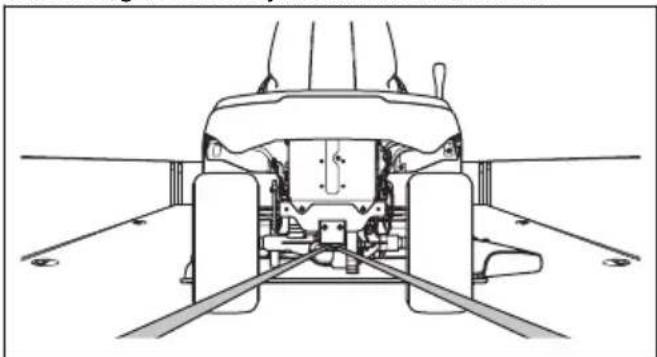

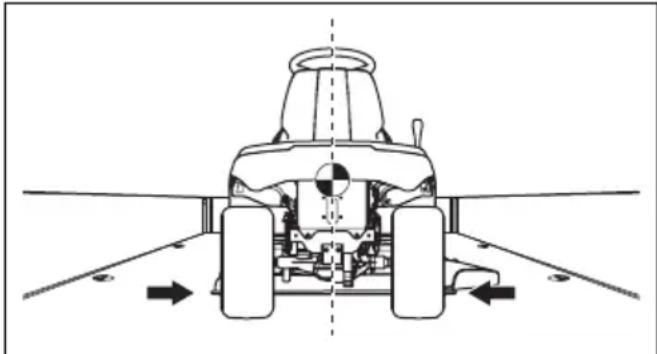

Transportveiligheid

• Gebruik een goedgekeurd transportvoertuig om het product te vervoeren.

• Het product is zwaar en kan letsel door verbrijzeling veroorzaken. Wees voorzichtig wanneer u het product op een voertuig of aanhangwagen laadt of eraf haalt.

• De nationale of lokale wetgeving van een markt kan het transport van dit product mogelijk beperken.

• De gebruiker van het transportvoertuig is verantwoordelijk voor het veilig vastzetten van het product tijdens het transport. Zie Het product veilig vastzetten voor transport op pagina 115.

Veiligheid bij accu's

WAARSCHUWING: Een

beschadigde accu kan exploderen en letsel veroorzaken. Als de accu vervormd of beschadigd is, neem dan contact op met een erkende Husqvarna servicewerkplaats.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag een veiligheidsbril wanneer u zich in de buurt van accu's begeeft.
• Draag geen horloges, sieraden of andere metalen voorwerpen in de buurt van de accu.
• Houd de accu buiten het bereik van kinderen.
• Laad de batterij op in een goed geventileerde ruimte.
• Houd ontvlambare materialen op een minimumafstand van 1 m wanneer u de batterij oplaadt.
• Voer vervangen accu's af. Zie Afvoeren van de accu en acculader op pagina 117.
• Er kunnen explosieve gassen uit de accu vrijkomen. Rook niet in de buurt van de accu. Houd de accu uit de buurt van open vuur en vonken.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Het product is zwaar en kan letsel of schade aan eigendommen of de omgeving veroorzaken. Voer geen onderhoud uit aan het product en het maaidek zonder aan deze voorwaarden te voldoen:

• De aan-uitschakelaar staat in de uitgeschakelde stand (O) en de contactsleutel is verwijderd.

• Het product is op een vlakke ondergrond geparkeerd.

• De elektrische parkeerrem is ingeschakeld.

• Het maaidek is ontkoppeld.
• De kabel voor de acculader is losgekoppeld.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Voor optimale prestaties en veiligheid adviseren we u het product te onderhouden volgens het onderhoudsschema. Zie Onderhoudsschema op pagina 101.
• Elektrische schokken kunnen letsel veroorzaken. Voer geen onderhoud aan de accu uit. Raak geen kabels aan als de motor draait. Voer geen functietest met uw vingers uit.
• Start het product niet indien de beschermkappen verwijderd zijn. Er bestaat dan een groot risico op letsel door hete onderdelen of elektrische schok.
• Laat het product afkoelen voordat u er onderhoud aan uitvoert.
• De messen zijn erg scherp en kunnen snijwonden veroorzaken. Voorzie de messen van bescherming of draag beschermende handschoenen wanneer u aan de messen werkt.

OPGELET: Lees de volgende veiligheidsinstructies voordat u het product gaat gebruiken.

• Zorg dat alle moeren en bouten goed zijn vastgedraaid en dat de apparatuur in goede staat is.
• De trillingen in het product tijdens het bedrijf kunnen anders zijn dan de opgegeven trillingswaarde in Technische gegevens op pagina 118. Het verschil wordt veroorzaakt door variaties in productgebruik. Als u het product regelmatig of gedurende langere tijd gebruikt, moet u regelmatig onderbrekingen inlassen om letsel door trillingen te voorkomen.
• Het product is alleen goedgekeurd voor gebruik in combinatie met de uitrusting die wordt geleverd of wordt aanbevolen door de fabrikant.

Montage

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert.

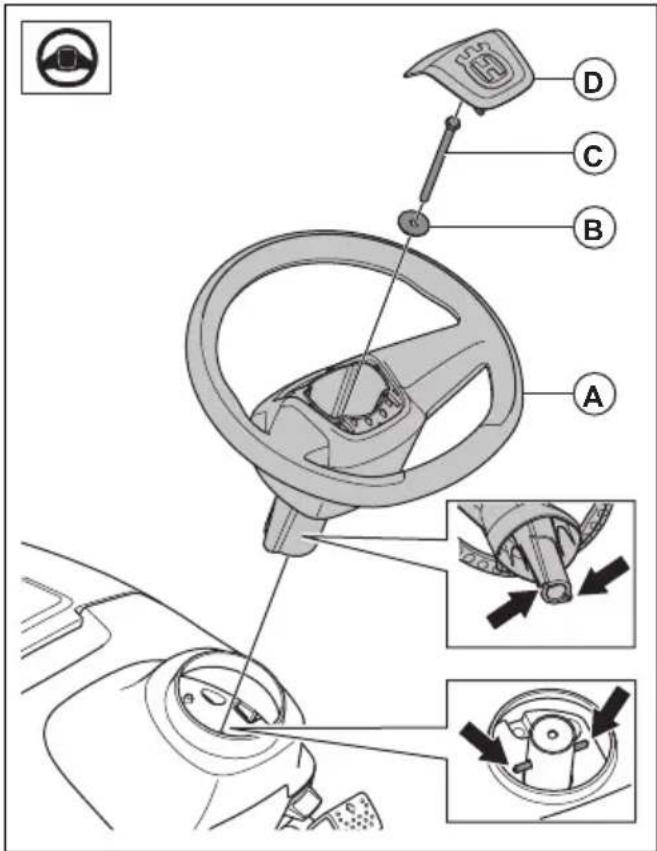

Het stuurwiel monteren

Zie Montageoverzicht op pagina 95 voor de juiste bevestigingen voor deze taak.

1. Breng de stuurkolomafdekking aan. De stuurkolomafdekking is bevestigd met klikvergrendelingen. Druk de stuurkolomafdekking omlaag tot deze op zijn plaats vastklikt.

1. Zet het stuurwiel (A) op de stuurkolom. De pennen op de stuurkolom moeten in de sleuven in het stuurwiel vallen.

1. Monteer de sluitring (B) en de bout (A). Draai de bout vast met 24 Nm.
2. Monteer de middenkap (I) op het stuurwiel. De middenkap wordt bevestigd met klikvergrendelingen.

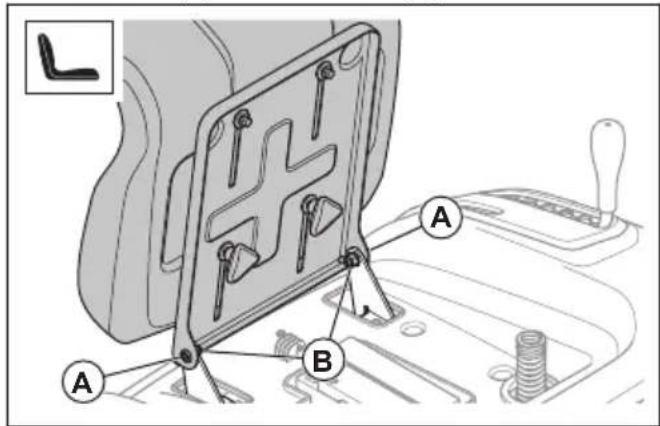

De stoel installeren

Raadpleeg Montageoverzicht op pagina 95 voor de juiste bevestigingen voor deze taak.

1. Houd de stoel op zijn plaats en monteer de 2 schroeven (A) en de 2 moeren (B).

1. Controleer de dodemanshandgreep. Raadpleeg Bedrijfsomstandigheden op pagina 92.

WAARSCHUWING: Gebruik het product niet als de dodemanshandgreep defect is.

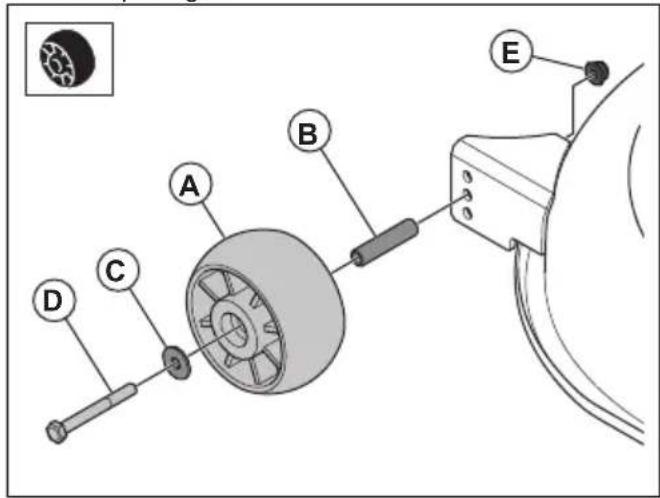

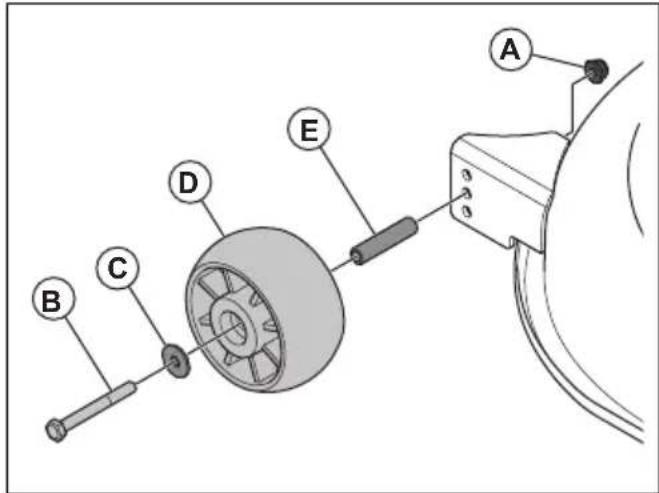

De antiscalpeerwielen monteren

Raadpleeg Montageoverzicht op pagina 95 voor de juiste bevestigingen voor deze taak.

- Monteer het antiscalpeerwiel (A), de bus (B), de sluitring (C), de bout (D) en de moer (E) in 1 van de 3 openingen.

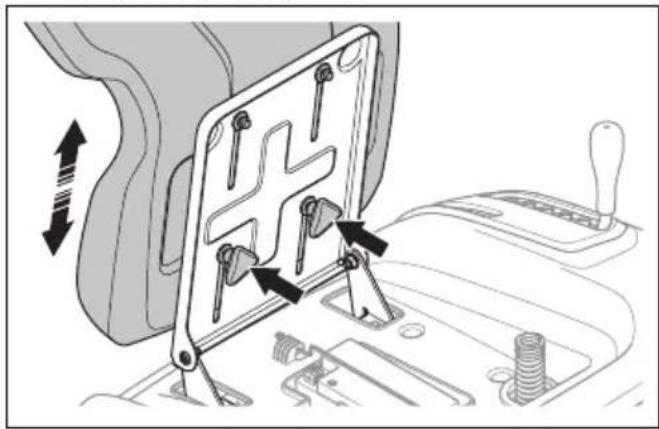

1. Klap de stoel naar voren.
2. Draai de 2 snelknoppen los.

1. Verplaats de stoel totdat deze in een positie staat waarin u de pedalen helemaal kunt intrappen.
2. Draai de 2 snelknoppen volledig vast.

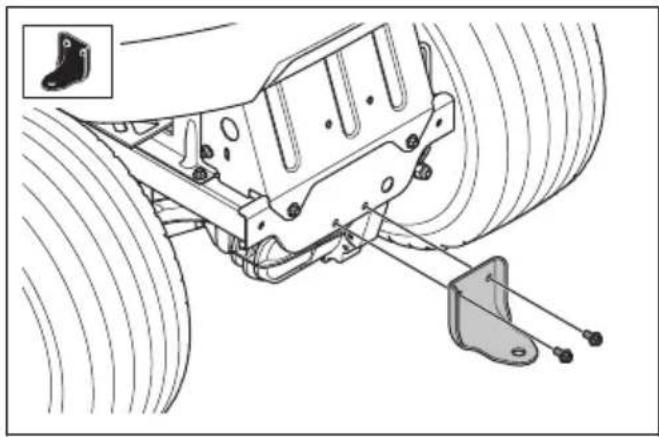

De trekhaak monteren

Raadpleeg Montageoverzicht op pagina 95 voor de juiste bevestigingen voor deze taak.

- Monteer de trekhaak met de 2 schroeven.

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect-app op uw mobiele apparaat.

2. Registreer in de Husqvarna Connect-app.

3. Volg de instructies in de Husqvarna Connect-app om verbinding te maken met het product en dit te registreren.

De accu opladen

WAARSCHUWING: Een verkeerd gebruikte of beschadigde acculader kan een elektrische schok, acculekkage of te hoge temperaturen veroorzaken. Controleer de acculader en de accu regelmatig op schade.

OPGELET: Laad de accu volledig op voordat u deze voor het eerst gebruikt. Een nieuwe accu is niet helemaal opgeladen.

OPGELET: Gebruik alleen goedgekeurde acculaders. Zie Goedgekeurde acculaders op pagina 120.

OPGELET: Opladen is alleen mogelijk als de temperatuur van de accu binnen het toegestane laadtemperatuurbereik (0-45 °C) ligt. Als de temperatuur van de batterij hoger is dan 50 °C, moet de temperatuur van de batterij afnemen tot onder 40 °C voordat het opladen begint. Als de accutemperatuur lager is dan -5 °C, moet de temperatuur van de accu hoger worden dan 5 °C voordat het opladen begint.

OPGELET: Gebruik de accu in omstandigheden met temperaturen tussen 0°C en 40°C.

Let op: De accu kan in de slaapstand gaan wanneer het product in opslag is of wanneer de accu bijna leeg is. Om de accu te starten, drukt u 2 seconden op de startknop. Als de accu niet start, laad de accu dan ononderbroken op totdat deze volledig is opgeladen. De oplaadtijd is langer wanneer de accu in de slaapstand staat.

1. Sluit de acculader aan op een geaard stopcontact en op het product.

1. Zet de ON/OFF-schakelaar van de acculader op ON.
2. Wacht tot de accu volledig is opgeladen. De accu is volledig opgeladen wanneer alle 4 acculeds continu branden. Zie Accu-indicator op pagina 97.
3. Zet de ON/OFF-schakelaar van de lader op OFF voordat u de lader loskoppelt.

Accu-indicator

De accu-indicator op het display geeft de laadstatus weer als het product geactiveerd is. Als de lader is aangesloten en het product wordt ingeschakeld, toont het display een laadanimatie. Als de accu volledig is opgeladen en de oplader is aangesloten, branden alle 4 acculedlampjes continu.

Wanneer de accu ver leeg is, knippert het eerste ledlampje en schakelt het product over op de modus met verminderde prestaties. Het product werkt met een lagere snelheid en de messen stoppen, om energie te besparen. Als de accu van het product bijna leeg is, knipperen het eerste ledlampje en het waarschuwingslampje tegelijk. Het is mogelijk om het product in de modus met verminderde prestaties te gebruiken. Laad de accu zo spoedig mogelijk op.

Wanneer een lader is aangesloten, geven 4 leds onder de aansluiting voor de acculader de laadstatus aan.

Let op: Alle 4 leds gaan even branden wanneer de acculader wordt aangesloten.

OPGELET: Als er geen leds gaan branden of als de rode leds knipperen wanneer de acculader wordt aangesloten, is er sprake van een fout. Kijk of het display waarschuwingssymbolen toont. Koppel de lader los en zie Probleemoplossing op pagina 110.

Wanneer de accu is volledig opgeladen branden alle 4 leds.

OPGELET: Als de lader is aangesloten en de ON/OFF-schakelaar van de lader op OFF wordt gezet, gaan alle laadindicatoren uit. Zorg dat u de lader loskoppelt voordat u het product gebruikt.

Leds Laadstatus
Alle 4 leds branden. De accu is 76% - 100% opgeladen.
Leds 1-3 branden. De accu is 51% - 75% op-geladen.
Leds 1-2 branden. De accu is 26% - 50% op-geladen.
Led 1 brandt. De accu is 0% - 25% op-geladen.

Let op: Als er een lader wordt aangesloten terwijl de temperatuur van de accu hoger of lager is dan het toegestane laadtemperatuurbereik, wordt het laden niet gestart. Gele leds geven de laadstatus weer. Wanneer de temperatuur van de accu binnen het toegestane laadtemperatuurbereik ligt, wordt het laden automatisch gestart.

Let op: Als u het product bij lage temperaturen gebruikt, kan de gebruikstijd afnemen.

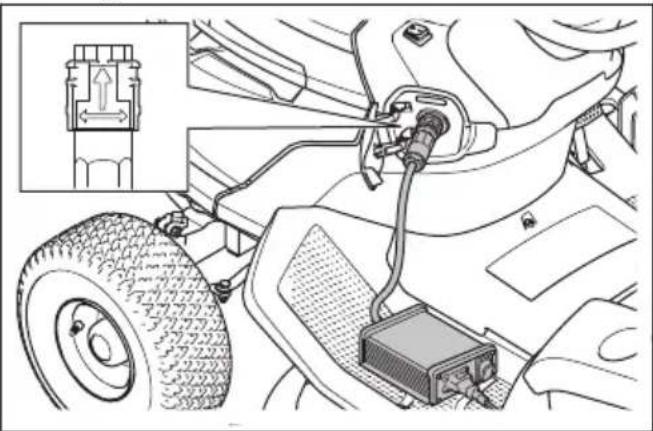

De acculader loskoppelen

Let op: Het is niet mogelijk om het product te starten wanneer de acculader is aangesloten.

1. Zet de ON/OFF-schakelaar van de lader op OFF.

2. Draai aan de stekker van de acculader om deze los te koppelen.

De parkeerrem is elektrisch. De parkeerrem wordt automatisch ingeschakeld wanneer het product stilstaat en wordt vrijgegeven wanneer u de pedalen intrapt. Er wordt een parkeerremsymbol weergegeven op het display wanneer de parkeerrem is ingeschakeld.

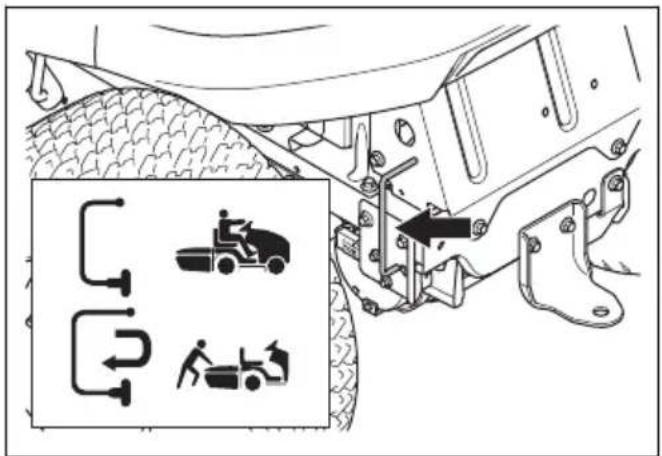

Product handmatig verplaatsen

WAARSCHUWING: Voordat u het product gebruikt, moet u controleren of het elektrische parkeerremsysteem is ingeschakeld.

OPGELET: Duw het product niet langer dan nodig of met een snelheid hoger dan 6 km/h.

Om het product te verplaatsen met uitgeschakelde motor moet het elektrische parkeerremsysteem uitgeschakeld zijn. De hendel voor het elektrische

parkeerremsysteem bevindt zich achter het linker achterwiel.

- Voer de volgende stappen uit om het elektrische parkeerremsysteem uit te schakelen.

a) Beweeg de handgreep naar rechts. b) Trek de handgreep naar buiten en beweeg deze naar links.

- Voer de volgende stappen uit om het elektrische parkeerremsysteem in te schakelen.

a) Beweeg de handgreep naar rechts en duw deze naar binnen. b) Trek de handgreep naar links.

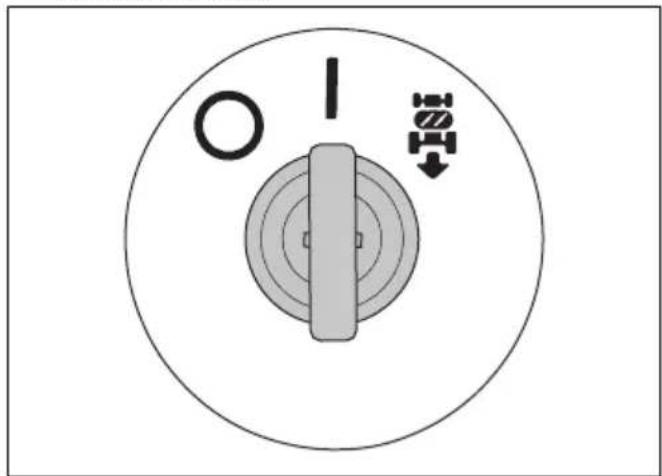

Product starten

1. Koppel de kabel naar de acculader los.
2. Controleer of de elektrische parkeerrem is ingeschakeld. Zie Parkeerrem op pagina 98.
3. Zet het maaidek in de hoogste stand. Zie Maaihoogte afstellen op pagina 100
4. Controleer of het maaidek is ontkoppeld. Zie Het maaidek inschakelen en ontkoppelen op pagina 99.
5. Zet de stoel in de werkstand.
6. Zet de aan-uitschakelaar in de stand "I". Het stand-bylampje knippert en het product is ingesteld op de niet-actieve modus.

Let op: De accu kan in de slaapstand gaan wanneer het product is gestald of wanneer de accu bijna leeg is. Als de accu in de slaapstand staat, gebeurt er niets wanneer u de aan-uitschakelaar in de stand "I" zet. Om de accu te starten, drukt u 2 seconden op de startknop. Als de accu niet start, laad de accu dan ononderbroken op totdat deze volledig is opgeladen. De oplaadtijd is langer wanneer de accu in de slaapstand staat.

1. Houd de startknop 2 seconden ingedrukt. Het stand-bylampje gaat branden en het product wordt ingesteld op de rijmodus.

START

Het maaidek inschakelen en ontkoppelen

WAARSCHUWING: Gebruik het maaidek alleen als er een deflector op de grasuitworp is gemonteerd.

- Trek de PTO-knop uit om het maaidek in te schakelen.

- Druk de PTO-knop in om het maaidek uit te schakelen.

Maaihoogte afstellen

- Trek de maaihoogtehendel in de richting van de stoel en plaats deze in 1 van de inkepingen voor de juiste maaihoogte.

Het product gebruiken

1. Start het product. Zie Product starten op pagina 99.
2. Trap voorzichtig het pedaal voor vooruitrijden (A) of het pedaal voor achteruitrijden (B) in. De snelheid neemt toe naarmate u het pedaal dieper indrukt.

Let op: De parkeerrem wordt automatisch vrijgegeven wanneer u een pedaal intrapt.

Let op: De pedalen voor vooruit- en achteruitrijden keren terug naar de neutrale positie wanneer ze worden losgelaten.

1. Laat de pedalen los om te remmen.
2. Selecteer de juiste maaihoogte. Zie Maaihoogte afstellen op pagina 100.
3. Schakel het maaidek in. Zie Het maaidek inschakelen en ontkoppelen op pagina 99.

Het achteruitrijsysteem (ROS) gebruiken

Let op: Als u probeert achteruit te rijden met het product terwijl het maaidek is ingeschakeld, stopt het product onmiddellijk. Schakel het achteruitrijsysteem in om achteruit te rijden met het product terwijl het maaidek is ingeschakeld.

WAARSCHUWING: Kijk voordat en terwijl u met het product achteruit rijdt naar beneden en achter het product voor de veiligheid van anderen.

1. Start het product. Zie Product starten op pagina 99.

Let op: Het product kan niet worden gestart wanneer de aan-uitschakelaar in de stand voor het achteruitrijsysteem staat.

1. Draai de aan-uitschakelaar linksom in de stand voor het achteruitrijsysteem (ROS) om dit in te schakelen.

1. Trap het pedaal voor achteruitrijden langzaam in om te beginnen met rijden.
2. Draai de aan-uitschakelaar linksom in de stand "I" om het achteruitrijsysteem uit te schakelen.

De functie SavE gebruiken

Het product heeft een accubesparingsfunctie (SavE) die de bedrijfstijd verlengt. De SavE-functie verlaagt de snelheid van het product en het toerental van de bladen.

- Om de SavE-functie te starten, houdt u de knop SavE ingedrukt tot het symbool SavE continu groen brandt.

- Om de SavE-functie te stoppen, houdt u de knop SavE ingedrukt tot het symbool SavE uitgaat.

Product stoppen

1. Ontkoppel het maaidek. Zie Het maaidek inschakelen en ontkoppelen op pagina 99.

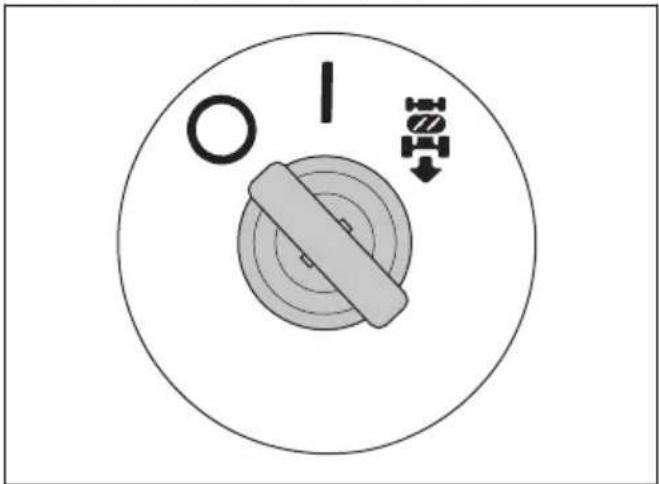

2. Zet de aan-uitschakelaar in de stand "O".

O I 1025

Een goed maairesultaat verkrijgen

• Voor optimale prestaties adviseren we u het product te onderhouden volgens het onderhoudsschema. Zie Onderhoudsschema op pagina 101.
• Maai geen nat gras. Nat gras kan een slecht maairesultaat opleveren.
• Gebruik geen bandkettingen wanneer u het maaidek aan het product bevestigt.
• Zorg ervoor dat het maaidek waterpas is. Zie De uitlijning van het maaidek afstellen op pagina 107.
• Begin met een hoge maaihoogte en verlaag die geleidelijk als het gras hoog is.
• Gebruik de standaard rijmodus. Als het gras hoog en dik is, beweegt u het product met lage snelheid vooruit.
• Maai het gras in een onregelmatig patroon.
• Gebruik de linkerkant van het maaidek wanneer u in de buurt van bomen, struiken of paden maait. Het blad snijdt ongeveer 15 mm naar de binnenzijde vanaf de zijkant van het maaidek.

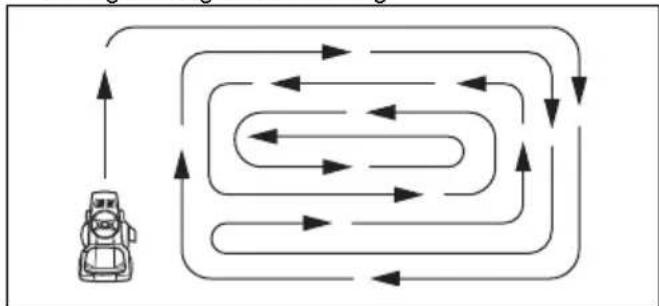

• Wanneer u grote gebieden maait, verplaatst u het product naar rechts tijdens 1 of 2 rondes om het werkgebied. Hierdoor houdt u het uitgeworpen gras uit de buurt van struiken, hekken en opritten. Maai na ongeveer 2 keer rondgaan om het werkgebied in de tegenovergestelde richting.

- Voor het beste maairesultaat maait u het gras regelmatig.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoudswerkzaamheden gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Onderhoudsschema

X = De instructies zijn opgenomen in deze gebruikershandleiding.

O = De instructies zijn niet opgenomen in deze gebruikershandleiding. Laat onderhoud aan de machine uitvoeren door een erkende servicewerkplaats.

Onderhoudsschema Voor elk gebruik/weke-	lijks	Om de 50 uur of jaar- lijks
Sluit het product aan op de Husqvarna Service Hub (HSH) en voer een update van de firmware uit. Voer indien nodig een kalibratie uit.		O
Controleer de accustatus in Husqvarna Service Hub (HSH). Laad de accu indien nodig op tot 80%.		O
Controleer of alle bevestigingen correct aangehaald zijn. O
Smeer het product. Zie het smeerschema. X
Smeer de stoel. O
Zorg voor de juiste bandenspanning in alle 4 banden. X X
Verwijder de aandrijfwielen en bren smeervet aan op de assen. O
Reinig het maaidek, onder de afdekkingen en onder het maai-dek.	X	X
Smeer het maaidekframe en de dodemansregeling van het maaidek.		O
Smeer de antiscalpeerwielen op het maaidek. O
Controleer de bladen. Slijp en balanceer de messen indien no-dig.		O
Controleer of het maaidek correct is uitgelijnd. Lijn het maaidek indien nodig uit.		X
Controleer de PTO-knop. X X
Controleer de dodemansregeling (OPC). X X
Controleer vooruit- en achteruitrijden op verschillende snelhe-den.		O
Controleer de grasopvangbak en de microschakelaars voor de grasopvangbak (alleen van toepassing voor TC-modellen).	X	X

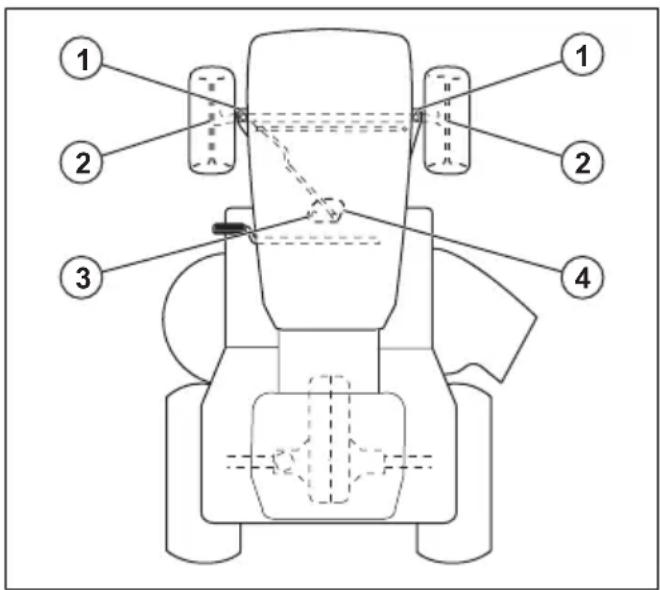

Smeerschema

Pos. Onderdeel Smering
1 Wielspindels Smeervet

Pos. Onderdeel Smering
2 Lagers Smeervet
3 Tanden van het sectortand-wiel	Smeervet
4 Tanden van de tandwielen van de stuurkolom	Smeervet

Product reinigen

OPGELET: Gebruik geen hogedrukspuit of stoomreiniger. Water kan in lagers en elektrische aansluitingen dringen en corrosie veroorzaken die tot schade aan het product kan leiden.

Reinig het product direct na gebruik.

- Reinig eerst met een borstel voordat u reinigt met een natte doek. Verwijder gras en vuil uit het aandrijfsysteem.

• Reinig de luchtinlaat voor de koelventilator van de regeleenheid voor de aandrijfmotor. Zie De luchtinlaten op de regeleenheid voor de aandrijfmotor reinigen op pagina 103.
• Reinig de luchtinlaten voor de koelventilatoren van de regeleenheden voor de maaidekmotoren.
• Gebruik een natte doek om het product te reinigen.
• Gebruik geen water op elektronische componenten of lagers. Reinigingsmiddelen kunnen schade veroorzaken.
• Zorg dat de accu en acculader schoon zijn voordat u de acculader aansluit op het product.
• Reinig de bovenkant van het maaidek, onder het maaidek en onder de motorafschermingen. Voor het reinigen van het maaidek, zie Het maaidek reinigen op pagina 103. Voor het reinigen onder de motorafschermingen, zie Onder de motorafschermingen op het maaidek reinigen op pagina 104.
• Start het maaidek na het reinigen en laat de motor kort draaien om waterresten te verwijderen.

De luchtinlaten op de regeleenheid voor de aandrijfmotor reinigen

Let op: De regeleenheid voor de aandrijfmotor bevindt zich in de wielkuip linksachter.

1. Stop het product. Zie Product stoppen op pagina 101.
2. Controleer of de elektrische parkeerrem is ingeschakeld. Zie Parkeerrem op pagina 98.

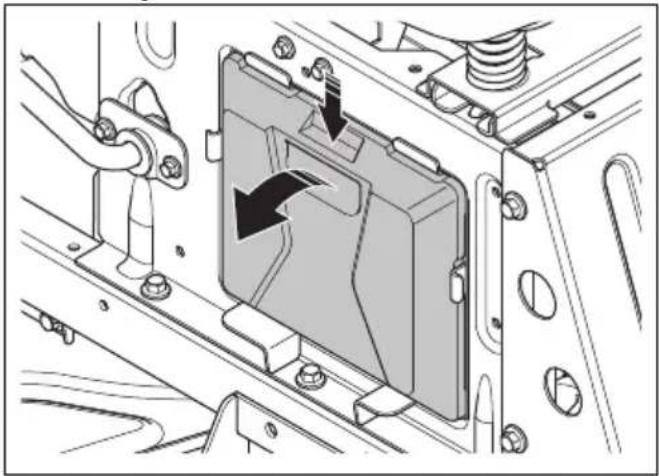

3. Verwijder de afscherming van de behuizing van de motorregeleenheid.

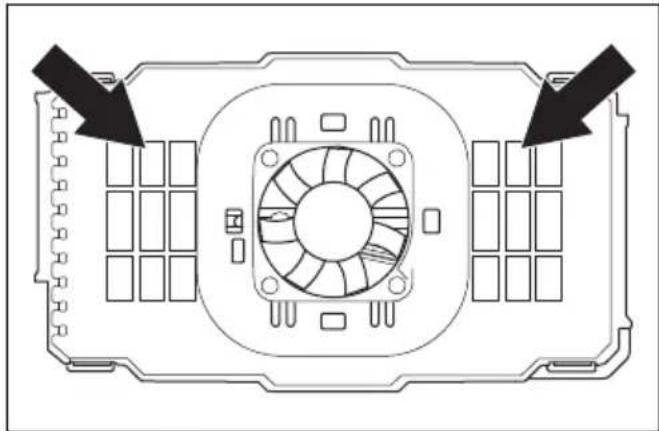

1. Reinig de luchtinlaten met perslucht of een zachte borstel.

OPGELET: Gebruik geen water of reinigingsmiddel. Water of reinigingsmiddel kan leiden tot schade aan de elektrische componenten.

Het maaidek reinigen

WAARSCHUWING: Gebruik het product niet als de reinigingspoort van het dek defect is of ontbreekt. Er bestaat gevaar voor wegslingerende objecten. Vervang een defecte of ontbrekende reinigingspoort van het dek onmiddellijk.

1. Parkeer het product in een schoon gebied op uw gazon dat zich in de buurt van een waterpunt met een tuinslang bevindt.

OPGELET: Positioneer de uitworp of het product niet in de richting van gebouwen of voertuigen.

1. Controleer of het maaidek is ontkoppeld. Zie Het maaidek inschakelen en ontkoppelen op pagina 99.
2. Stop het product. Zie Product stoppen op pagina 101.

3. Controleer of de elektrische parkeerrem is ingeschakeld. Zie Parkeerrem op pagina 98.

4. Sluit een tuinslang (A) aan op de reinigingspoort (B) van het dek en start de watertoevoer.

A B

1. Ga op de stoel zitten en start het product. Zie Product starten op pagina 99.

OPGELET: Controleer het gebied opnieuw om er zeker van te zijn dat het vrij is voordat u het product start.

1. Schakel het maaidek in en laat het werken met maximaal toerental tot het maaidek schoon is. Zie Het maaidek inschakelen en ontkoppelen op pagina 99.
2. Schakel het maaidek uit en stop het product. Zie Het maaidek inschakelen en ontkoppelen op pagina 99 en Product stoppen op pagina 101.
3. Stop de watertoevoer en koppel de tuinslang los van de reinigingspoort van het dek.
4. Zet de machine op een droog gedeelte.
5. Ga op de stoel zitten en start het product. Zie Product starten op pagina 99.
6. Schakel het maaidek in en laat het werken totdat het maaidek droog is.

Onder de motorafschermingen op het maaidek reinigen

1. Controleer of het maaidek is ontkoppeld. Zie Het maaidek inschakelen en ontkoppelen op pagina 99.
2. Stop het product. Zie Product stoppen op pagina 101.

3. Controleer of de elektrische parkeerrem is ingeschakeld. Zie Parkeerrem op pagina 98.

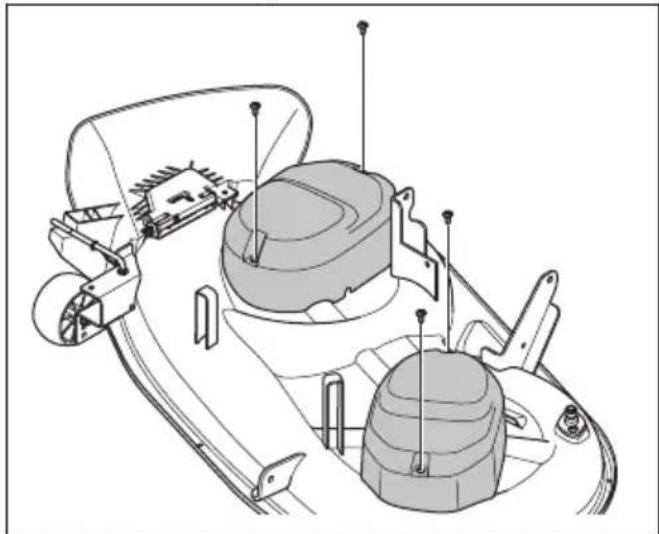

4. Verwijder de 4 schroeven en de 2 motorafschermingen van het maaidek.

1. Reinig het gebied naast de maaidekmotoren en de motorregeleenheden met perslucht of een zachte borstel.

OPGELET: Gebruik geen water of reinigingsmiddel. Water of reinigingsmiddel kan leiden tot schade aan de elektrische componenten.

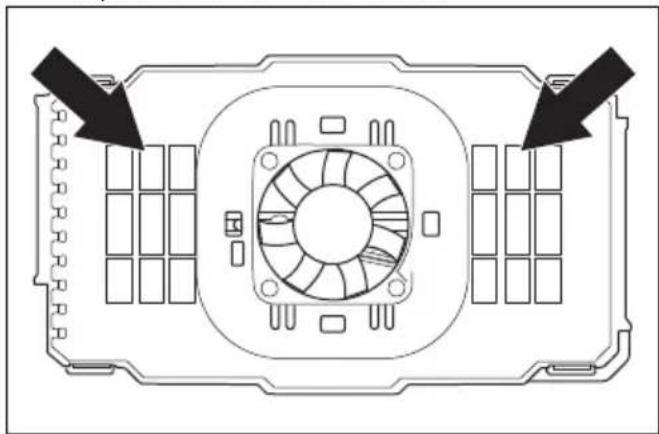

1. Reinig de luchtinlaten van de motorregeleenheden met perslucht of een zachte borstel.

OPGELET: Gebruik geen water of reinigingsmiddel. Water of reinigingsmiddel kan leiden tot schade aan de elektrische componenten.

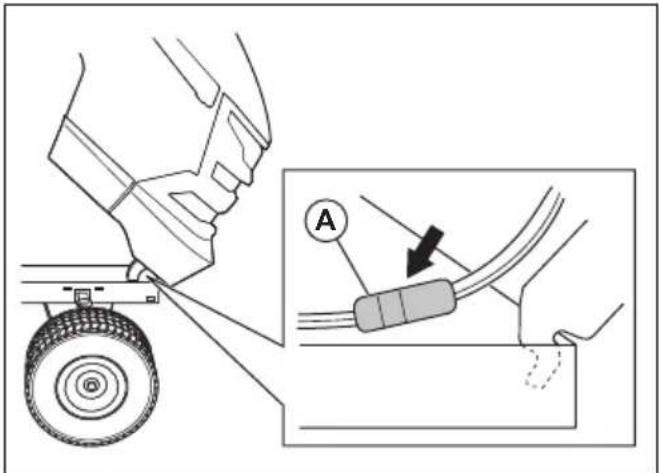

De afscherming aan de voorzijde verwijderen en aanbrengen

1. Open de afscherming aan de voorzijde.

2. Koppel de bedradingsstekker (A) van de koplamp los.

1. Kantel de afscherming aan de voorzijde naar voren en verwijder deze van het product.

2. Breng de afscherming aan de voorzijde in omgekeerde volgorde aan.

De ledkoplamp vervangen

OPGELET: Gebruik alleen originele reserveonderdelen van Husqvarna. Onjuiste specificaties kunnen leiden tot schade aan het product.

1. Open de afscherming aan de voorzijde.
2. Draai de ledhouder iets linksom en trek hem uit de reflector.
3. Vervang de led in de ledhouder.
4. Druk de ledhouder in de reflector.
5. Draai de ledhouder iets rechtsom om hem aan te brengen.
6. Sluit de afscherming aan de voorzijde.

De parkeerrem controleren

1. Parkeer het product op een harde ondergrond die maximaal 10° afloopt. Houd het product ingeschakeld.

WAARSCHUWING: Parkeer het product niet op een grashelling wanneer u de parkeerrem controleert.

Let op: De parkeerrem is elektrisch. De parkeerrem wordt automatisch ingeschakeld wanneer het product stilstaat.

1. Controleer of het parkeerremsymbol op het display wordt weergegeven en of het product niet beweegt. Indien het product beweegt, neem dan contact op met uw Husqvarna servicedealer.

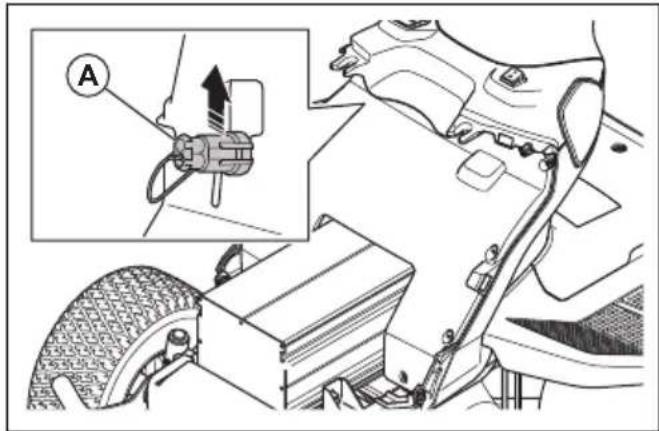

De binnenste dashboardafscherming verwijderen en aanbrengen

1. Open de afscherming aan de voorzijde.
2. Verwijder de Husqvarna Service Hub (HSH)-kabel (A) uit de sleuf in de binnenste dashboardafscherming.

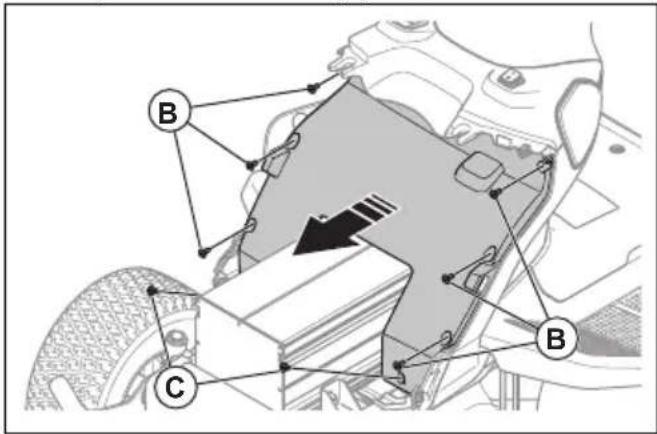

1. Verwijder de 6 schroeven (B).

B B C

1. Verwijder de 2 schroeven (C) aan de onderkant van de binnenste dashboardafscherming.
2. Verwijder voorzichtig de binnenste dashboardafscherming.
3. Breng de binnenste dashboardafscherming in omgekeerde volgorde aan.

De zekering voor de voedingsregeleenheid vervangen

Een defecte zekering voor de voedingsregeleenheid is te herkennen aan een doorgebrande zekeringdraad.

1. Controleer of de acculader is losgekoppeld van het product. Zie De acculader loskoppelen op pagina 98.
2. Zet de aan-uitschakelaar in de uitgeschakelde stand (O) verwijder de contactsleutel.
3. Open de afscherming aan de voorzijde.

4. Verwijder de binnenste dashboardafscherming. Zie De binnenste dashboardafscherming verwijderen en aanbrengen op pagina 105.

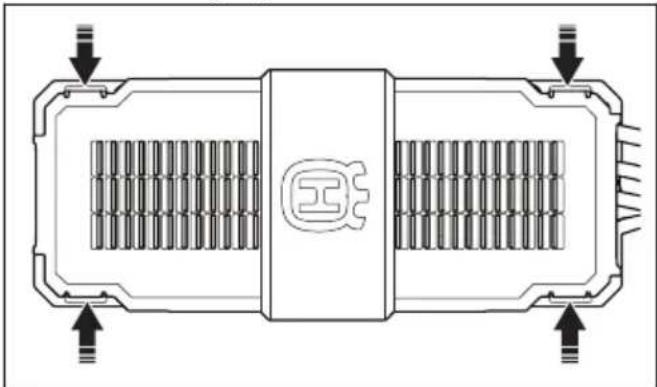

5. Druk de 4 klemmen in en verwijder de afscherming van de voedingsregeleenheid.

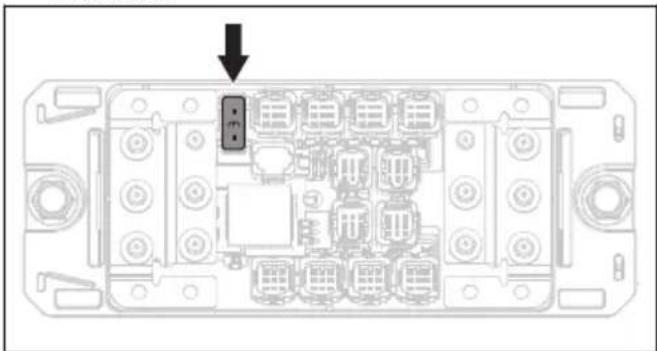

1. Trek de zekering voor de voedingsregeleenheid uit de houder.

1. Als de zekering defect is, moet u deze vervangen door een nieuwe zekering van hetzelfde type. Zie Technische gegevens op pagina 118.

Let op: Neem contact op met uw Husqvarna servicedealer als de zekering voor de voedingsregeleenheid weer binnen korte tijd doorbrandt nadat u deze hebt vervangen.

Bandenspanning

Zorg voor de juiste bandenspanning in alle 4 banden. Raadpleeg Technische gegevens op pagina 118.

Maaidek

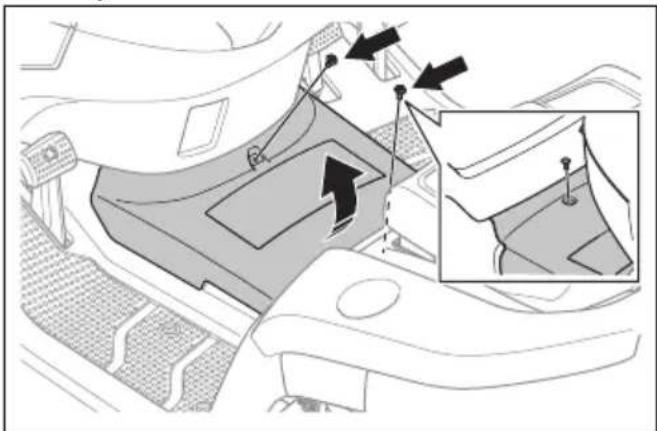

De afdekking van de frametunnel verwijderen en monteren

1. Verwijder de 2 schroeven.

1. Til de achterrand van de afdekking van de frametunnel voorzichtig op en verwijder deze.
2. Monteer de afdekking van de frametunnel in omgekeerde volgorde van verwijderen.

Het maaidek verwijderen en monteren

1. Schakel het maaidek uit en zet het product uit.
2. Zet de hoofdschakelaar in stand (O) haal de sleutel van de hoofdschakelaar uit het contact.
3. Zet het maaidek in de laagste stand.

4. Verwijder de afdekking van de frametunnel. Zie De afdekking van de frametunnel verwijderen en monteren op pagina 106.

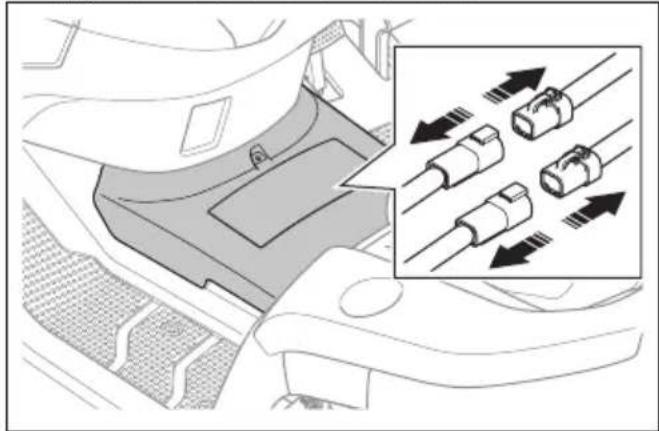

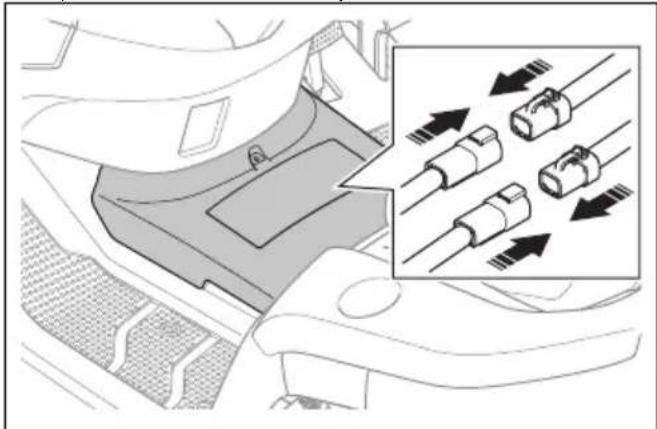

5. Koppel de 2 kabels los van het maaidek.

OPGELET: Controleer of de aan/uit-schakelaar in de stand OFF (O) staat en dat de sleutel van de aan/uitschakelaar is verwijderd. Risico op beschadiging van elektrische componenten.

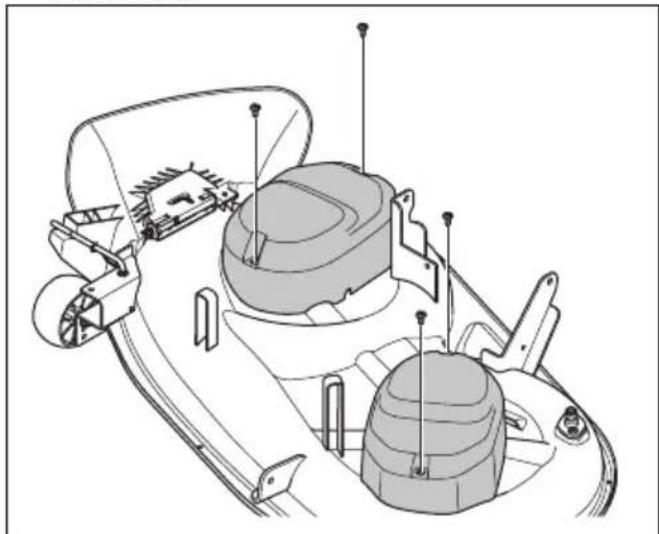

1. Verwijder de 4 schroeven en de 2 motorkappen van het maaidek.

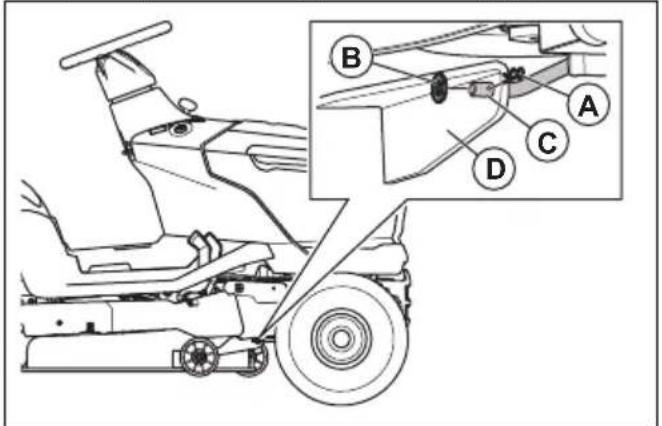

1. Voer de volgende stappen uit om de voorste stang los te koppelen.

a) Verwijder de klem (A) en de sluitring (B).

b) Koppel de voorste stang (C) los van de houder (D) op het maaidek.

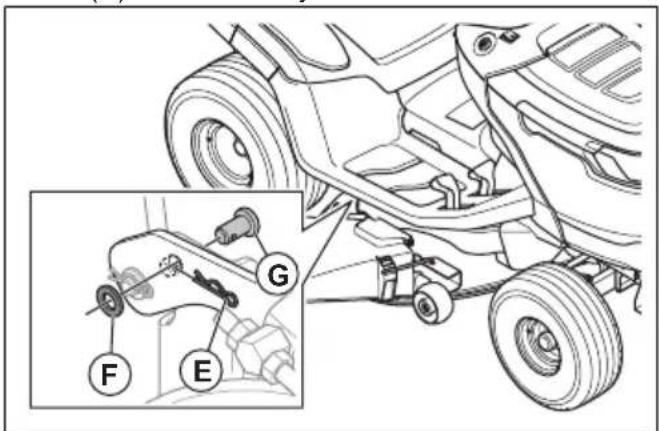

1. Voer de volgende stappen uit om de 2 achterste stangen los te koppelen. Er bevindt zich een achterste stang aan de linkerkant en een achterste stang aan de rechterkant van het product.

WAARSCHUWING: Het maaidek is zwaar. Gebruik een koevoet of een soortgelijk gereedschap onder het maaidek om het gewicht van het maaidek te houden wanneer u de 2 achterste stangen loskoppelt.

a) Verwijder de klem (E), de sluitring (F) en de pen (G) aan de linkerzijde.

b) Koppel het maaidek los van de stang linksachter. c) Trek met één hand aan de hendel voor de maaihoogte en houd deze in de laagste stand. Verwijder de klem, de sluitring en de pen aan de voorkant van de stang rechtsachter.

WAARSCHUWING: Laat de hendel voor de maaihoogte niet los. Het mechanisme voor de maaihoogte-afstelling is veerbelast. De kracht van de veer kan beknellingsletsel veroorzaken als u de hendel voor de maaihoogte niet goed vasthoudt.

d) Koppel het maaidek los van de stang rechtsachter. e) Laat de hendel voor de maaihoogte voorzichtig los.

WAARSCHUWING: Het mechanisme voor de maaihoogte-afstelling is veerbelast. De kracht van de veer kan beknellingsletsel veroorzaken. Houd lichaamsdelen uit de buurt.

1. Zet de maaihoogtehendel in de hoogste stand.

2. Verwijder het maaidek van het product.

3. Bevestig het maaidek in omgekeerde volgorde.

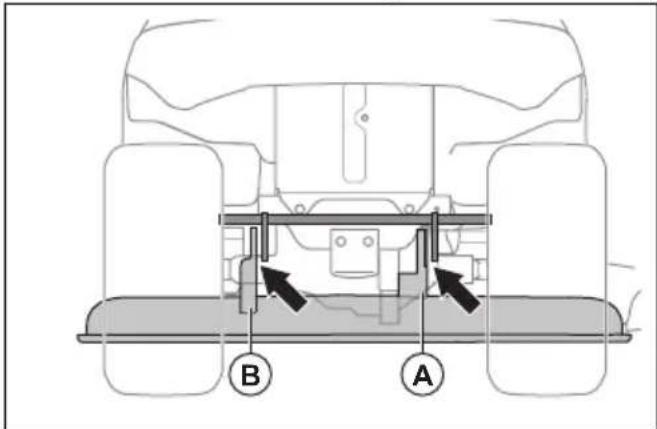

a) Zorg ervoor dat de houders in de juiste positie staan wanneer u het maaidek monteert. De houder aan de rechterkant (A) moet zich aan de binnenkant van de stang rechtsachter bevinden. De houder aan de linkerkant (B) moet zich aan de buitenkant van de stang linksachter bevinden.

b) Sluit de 2 kabels aan op het maaidek.

c) Monteer de afdekking van de frametunnel. Zie De afdekking van de frametunnel verwijderen en monteren op pagina 106.

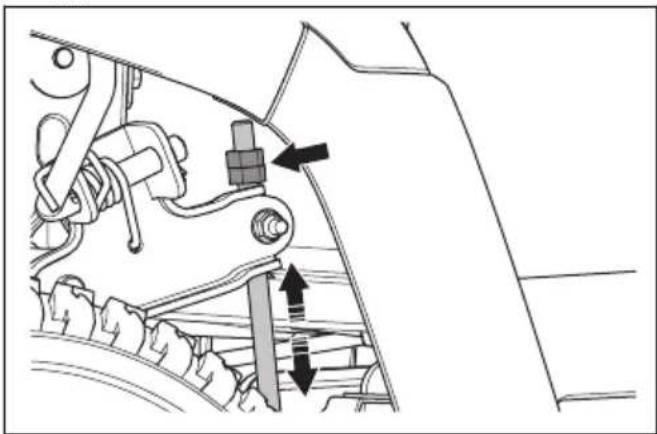

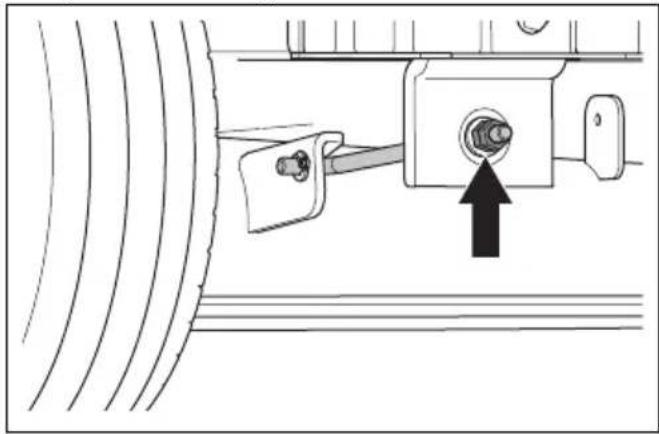

De uitlijning van het maaidek afstellen

Maaidek afstellen in de breedte

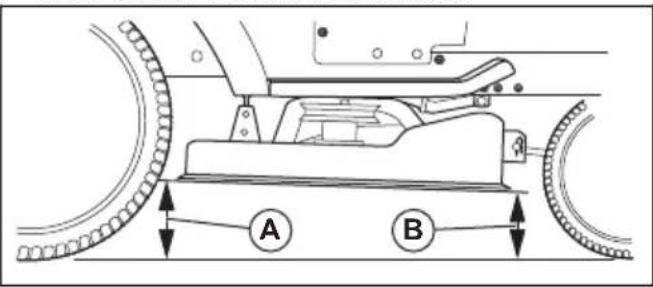

Als de maaihoogte aan de linker- en rechterkant niet gelijk is, kan de maaihoogte worden afgesteld.

1. Zorg voor de juiste bandenspanning in alle 4 banden. Zie Bandenspanning op pagina 106.
2. Parkeer het product op een vlakke ondergrond.
3. Zet de hoofdschakelaar in stand (O) haal de sleutel van de hoofdschakelaar uit het contact.
4. Zet het maaidek in de hoogste stand.

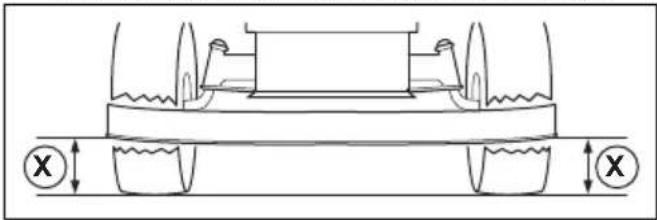

5. Meet de afstand (X) vanaf de onderste rand van het maaidek tot de grond aan de linker- en rechterkant. De afstand moet aan beide kanten hetzelfde zijn.

WAARSCHUWING: De bladen op het maaidek zijn scherp en kunnen letsel veroorzaken. Draag veiligheidshandschoenen.

1. Draai de borgmoeren op de maaihoogte-afstellingen los.

Let op: De maaihoogte-afstellingen zitten achter het maaidek, vóór de achterwielen.

1. Stel de moeren op de maaihoogte-afstellingen af tot het maaidek aan de linker- en rechterkant dezelfde maaihoogte heeft.

a) Draai de moeren linksom om het maaidek te verlagen.
b) Draai de moeren rechtsom om het maaidek te verhogen.

1. Meet de afstand opnieuw. Stel af totdat de 2 zijden gelijk zijn.
2. Haal de borgmoeren aan wanneer de afstelling in de breedte is voltooid.
3. Maai wat gras en controleer resultaat. Stel af indien nodig.

Het maaidek in de lengte afstellen

Het maaidek moet in de breedte recht zijn geplaatst voordat u het in de lengte afstelt. Zie Maaidek afstellen in de breedte op pagina 107.

1. Zorg voor de juiste bandenspanning in alle 4 banden. Zie Bandenspanning op pagina 106.
2. Parkeer het product op een vlakke ondergrond.
3. Zet de hoofdschakelaar in stand (O) haal de sleutel van de hoofdschakelaar uit het contact.
4. Zet het maaidek in de hoogste stand.
5. Meet de afstand vanaf de onderrand van het maaidek tot de grond aan de achterkant (A) en voorkant (B). De afstand aan de voorkant moet 5-10 mm lager zijn dan aan de achterkant.

WAARSCHUWING: De bladen op het maaidek zijn scherp en kunnen letsel veroorzaken. Draag veiligheidshandschoenen.

1. Als het nodig is een afstelling aan de voorkant uit te voeren, draait u de borgmoer los en draait u de moer op de voorste stang.

Let op: De voorste stang bevindt zich aan de voorkant van het product, achter de geluiddemper.

a) Draai de moer linksom om de voorkant van het maaidek te verlagen.
b) Draai de moer rechtsom om het maaidek te verhogen.
c) Haal de borgmoer aan wanneer de afstelling aan de voorkant is voltooid.

De messen inspecteren

die worden aangegeven in Technische gegevens op pagina 118.

OPGELET: Beschadigde of onjuist gebalanceerde messen kunnen schade aan het product veroorzaken. Vervang beschadigde messen. Laat botte messen slijpen en balanceren door een erkende servicewerkplaats.

1. Verwijder het maaidek. Raadpleeg Het maaidek verwijderen en monteren op pagina 106.
2. Controleer de messen visueel op beschadigingen en of het nodig is om ze te slijpen.

De bladen vervangen

1. Verwijder het maaidek. Zie Het maaidek verwijderen en monteren op pagina 106

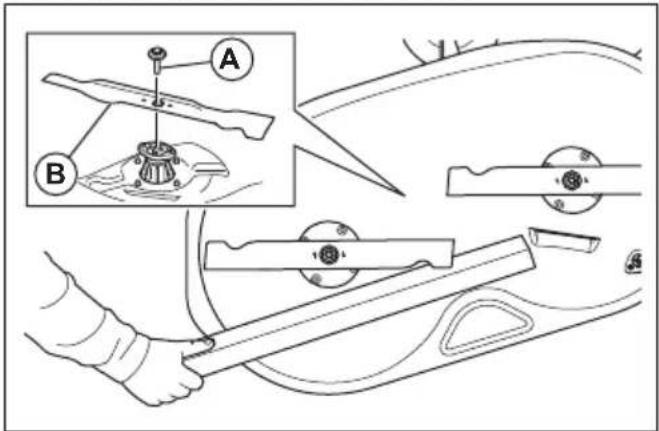

2. Zet het mes vast met een houten blok.

1. Verwijder de bout (A) en het blad (B).
2. Installeer de nieuwe bladen. Let erop dat de gebogen uiteinden van de bladen naar boven wijzen.

WAARSCHUWING: Het gebruik van een onjuist type blad kan ertoe leiden dat objecten uit het maaidek geworpen worden en ernstig letsel veroorzaken. Gebruik alleen de bladen

1. Haal de bouten aan met 58.5–69.5 Nm.
2. Installeer het maaidek. Zie Het maaidek verwijderen en monteren op pagina 106.

De anti-scalp-wielen afstellen

De anti-scalp-wielen zorgen dat het maaidek in de juiste positie op de grond blijft en dat scalperen op de meeste soorten terrein wordt voorkomen. De anti-scalp-wielen zijn goed afgesteld als ze iets van de grond staan wanneer het maaidek op de gewenste maaihoogte staat.

1. Parkeer het product op een vlakke ondergrond.
2. Zet de aan-uitschakelaar in de uitgeschakelde stand (O) verwijder de contactsleutel.
3. Zet het maaidek op de noodzakelijke maaihoogte. Zie Maaihoogte afstellen op pagina 100.
4. Verwijder de moer (A), de bout (B), de sluitring (C), het anti-scalp-wiel (D) en de bus (E).

1. Breng het anti-scalp-wiel, de bus, de bout, de sluitring en de moer in 1 van de 3 openingen aan.
2. Stel alle anti-scalp-wielen af volgens dezelfde procedure.

Probleemoplossing

Probleemoplossingsschema

Probleem Oorzaak Actie
Het display gaat niet aan als de aan-uitschakelaar in stand "I" wordt gezet.	De accu is leeg. Laad de accu op.	Zie De accu opladen op pagina 96.
	De accu staat in de slaapstand.	m de accu te starten, drukt u 2 seconden op de startknop. Als de accu niet start, laad de accu dan ononderbroken op totdat deze volledig is opgeladen. De oplaadtijd is langer wanneer de accu in de slaapstand staat.
	De zekering voor de voedingsregeleenheid is defect.	Vervang de zekering voor de voedingsregeleenheid, zie De zekering voor de voedingsregeleenheid vervangen op pagina 105. Neem contact op met uw Husqvarna service-dealer indien het probleem aanhoudt.
	Het display of de kabel naar het display is defect.	Neem contact op met uw Husqvarna service-dealer.
	De aan/uit-schakelaar is defect.
De rijmodus start niet wanneer u op de startknop drukt.	Onjuiste startprocedure. Zorg dat u de juiste startprocedure gebruikt. Zie Product starten op pagina 99.
	De startknop wordt korter dan 2 seconden ingedrukt.	Houd de startknop 2 seconden ingedrukt. Een verandering op het display geeft aan dat de rijmodus is ingeschakeld.
	Het bedieningspaneel is defect.	Neem contact op met uw Husqvarna service-dealer.
De maaidekmotoren starten niet op.	Het maaidek is niet ingeschakeld.	Schakel het maaidek in. Zie Het maaidek in-schakelen en ontkoppelen op pagina 99.
	De kabel naar het maaidek is niet correct aangesloten.	Sluit het maaidek aan op het product. Zie Het maaidek verwijderen en monteren op pagina 106.
	Het maaidek zit vol gras. Reinig het maaidek. Zie Product reinigen op pagina 102.
	Het gras is te lang. Pas de maaihoogte aan de grasomstandig-heden aan.
	De temperatuur van de regeleen-heden voor de maaidekmotoren is te hoog.	Stop het product en wacht tot de temperatuur is gedaald. Start na 20 minuten opnieuw op.
	Het achteruitrijsysteem (ROS) is uitgeschakeld.	Schakel het achteruitrijsysteem (ROS) in. Zie Het achteruitrijsysteem (ROS) gebruiken op pagina 100.
	Het achteruitrijsysteem (ROS) is ingeschakeld terwijl u het maaidek opnieuw probeert te starten.	1. Zet de aan-uitschakelaar in de ingeschakelde stand (I).2. Start de rijmodus.3. Schakel het achteruitrijsysteem (ROS) in.4. Schakel het maaidek in.
	Er is een fout aanwezig in het maaidek.	Ontkoppel het maaidek. Als het probleem zich blijft voordoen, stopt u het product en zet u de aan-uitschakelaar in de uitgeschakelde stand (O). Wacht 5 minuten voordat u het product opnieuw probeert te starten. Neem contact op met uw Husqvarna service-dealer indien het probleem aanhoudt.
		Voer storingzoeken uit op het display. Zie Signalen van ledlampjes op het display op pagina 113
	Er is geen grasopvangbak of ander accessoire aangebracht op de grasuitworp (indien van toe-passing).	Zorg dat een grasopvangbak of ander accessoire is aangebracht op de grasuitworp (indien van toepassing).
	De accu is bijna leeg en de bla-den zijn gestopt om energie te besparen. Zie Accu-indicator op pagina 97.	Laad de accu op. Zie De accu opladen op pagina 96.
	De maaidekmotoren zijn defect. Neem contact op met uw Husqvarna service-dealer.
	De regeleenheden voor de maaidekmotoren zijn defect.
	Er is geen voeding in de kabel naar het maaidek.
De accu laadt niet. De leds bo-ven de aansluiting voor de acculader gaan niet branden.	De acculader is niet goed op het stopcontact of het product aan-gesloten.	Controleer of de acculader juist is aangeslo-ten. Zie De accu opladen op pagina 96.
	De ON/OFF-schakelaar van de acculader staat op OFF.	Zet de ON/OFF-schakelaar van de acculader op ON.
	De acculader is defect. Koppel de	acculader los en neem contact op met uw Husqvarna servicedealer.
	Er is een interne fout.
	Het stopcontact is defect. Sluit de	stekker van de acculader aan op een stopcontact waarvan de spanning en fre-quentie overeenkomen met de specificaties op het typeplaatje.
De accu laadt niet. De leds bo-ven de aansluiting voor de acculader branden rood.	De temperatuur ligt niet binnen het laadtemperatuurbereik.	Wacht tot de accutemperatuur zich in het toegestane laadtemperatuurbereik bevindt. Zie De accu opladen op pagina 96. Kijk of het display waarschuwingssymbolen toont. Zie Signalen van ledlampjes op het display op pagina 113 en Waarschuwingsindicator op het display op pagina 92.
	De accu is defect. Koppel de acculader los en neem contact op met uw Husqvarna servicedealer.
	Er is een interne fout.
De accu laadt niet. De leds bo-ven de aansluiting voor de acculader geven de laadstatus in het geel aan.	De accutemperatuur is hoger of lager dan het toegestane laad-temperatuurbereik.	Zorg dat de oplader en het product zich op een plaats bevinden waar de tempera-tuur binnen het toegestane laadtemperatuurbereik ligt. Zie De accu opladen op pagina 96. Als de lader wordt aangesloten, start het opladen automatisch wanneer de temperatuur van de accu binnen het toegestane laadbereik ligt. Als het probleem zich blijft voordoen, neemt u contact op met uw Husq-varna-servicedealer.
Er is sprake van trillingen in het product wanneer het maaidek is ingeschakeld.	De bladen zitten los of zijn be-schadigd.	Controleer de bladen. Zie De messen in-specteren op pagina 109. Als het probleem zich blijft voordoen, neemt u contact op met uw Husqvarna-servicedealer.
	Een of meer bladen zijn onjuist aangebracht of niet goed uitge-balanceerd.
	Een maaidekmotor zit los.
Er is sprake van trillingen in het product wanneer het maaidek is uitgeschakeld.	Een of meer wielen zitten los. Voer een visuele inspectie uit. Neem contact op met uw Husqvarna servicedealer indien het probleem aanhoudt.
	Het product heeft een lekke band.
	Er zitten losse schroeven in het product.
	De aandrijfmotor zit los.
Het product stopt wanneer u ach-teruit wilt rijden met het product.	Het achteruitrijsysteem (ROS) is uitgeschakeld.	Schakel het achteruitrijsysteem (ROS) in. Zie Het achteruitrijsysteem (ROS) gebruiken op pagina 100.
Het maairesultaat is onvoldoen-de.	De messen zijn bot. Controleer de	bladen op slijtage en beschadiging. Zie De messen inspecteren op pagina 109.
	Het gras is lang of nat. Zie	Een goed maairesultaat verkrijgen op pagina 101.
	Het maaidek staat niet parallel ten opzichte van de grond.	Stel de parallelliteit van het maaidek af. Zie De uitlijning van het maaidek afstellen op pagina 107.
	Gras verstopt het maaidek. Reinig	het maaidek. Zie Product reinigen op pagina 102.
	Gras verstopt de middelste glij-goot (indien aanwezig).	Verwijder de verstopping van gras in de mid-delste glijgoot.
	De luchtgaten in het maaidek zijn verstopt.	Reinig het maaidek. Zie Het maaidek reinigen op pagina 103.
	De bandenspanning tussen de rechter- en linkerzijde is verschill-end.	Zorg voor de juiste bandenspanning in alle banden. Zie Technische gegevens op pagina 118.
	Het product rijdt met te hoge snelheid.	Zie Een goed maairesultaat verkrijgen op pagina 101.
	Het motortoerental is te laag. Zie	Een goed maairesultaat verkrijgen op pagina 101.

Signalen van ledlampjes op het display

De ledlampjes op het display geven signalen af als er een storing is of als de bedrijfsvoorwaarden niet in acht worden genomen. Zie Bedrijfsomstandigheden op pagina 92.

Symbool		Naam Wordt weergegeven	op het display	Oorzaak/actie
		Dodemansregeling (OPC)	Het symbool wordt weergegeven.	Starten wordt geblokkeerd, aangezien de gebruiker zich niet op de stoel bevindt.
			Het symbool knippert. De bestuurder bevindt zich niet op de stoel terwijl de rijmodus actief is.
		Indicator voor de elektrische parkeerrem	Het symbool wordt weergegeven.	De elektrische parkeerrem is ingeschakeld.
			Het symbool knippert. De elektrische parkeerrem is uitgeschakeld. Starten wordt geblokkeerd. Zie Product starten op pagina 99.
Symbool Naam Wordt weergegeven op het		display	Oorzaak/actie
	Indicator bladen ingeschakeld	Het symbool wordt weergegeven.	Het maaidek is ingeschakeld.
		Het symbool knippert enkele seconden.	Het maaidek is ingeschakeld. Starten wordt geblokkeerd. Zie Product starten op pagina 99.
	Waarschuwingslampje Het symbol wordt weergegeven.		Er is een kritieke fout opgetreden in het product. Stop het product en zet de aan-uitschakelaar in de uitgeschakelde stand (O). Wacht 5 minuten voordat u het product opnieuw start. Neem contact op met uw Husqvarna servicedealer indien het probleem aanhoudt.
			Het symbool knippert. Er is een fout in het product. Raadpleeg de combinatie van symbolen op het display voor meer informatie.
	Fout bij inschakelen van bladen	De symbolen knipperen. De temperatuur van de maai-dekmotor of de regeleenheid voor de maaidekmotor is te hoog. Schakel het maaidek uit en wacht tot de temperatuur is afgenomen. Neem contact op met uw Husqvarna servicedealer indien het probleem aanhoudt.
	Stand-by-indicator Het symbol wordt weergegeven.		Het product staat in de rijmodus.
			Het symbol knippert. Het product staat in de niet-actieve modus.
	Stand-byfout De symbolen knipperen. Het starten is geblokkeerd, aangezien het pedaal voor vooruit of achteruit rijden wordt ingetrapt. Zie Product starten op pagina 99.
	Indicator accuniveau De 4	Ieds knipperen achter-eenvolgens.	De accu wordt opgeladen.Starten wordt verhinderd om-dat de lader is aangesloten.Zie Product starten op pagina 99.
	Accuwaarschuwing Led 1	op de indicator accuni-veau en het waarschuwings-lampje knipperen.	De accu is leeg. Laad de accu op. Zie De accu opladen op pagina 96
		Led 1 en 4 op de indicator accuniveau en het waarschu-wingslampje knipperen.	De accutemperatuur is hoger dan aanbevolen. Stop het pro-duct en zet de aan-uitscha-kelaar in de uitgeschakelde stand (O). Wacht tot de ac-cutemperatuur is afgenomen tot u het product weer start.Neem contact op met uw Husqvarna servicedealer indien het probleem aanhoudt.

Vervoer, opslag en verwerking

Transport

• Het product is zwaar en kan letsel door verbrijzeling veroorzaken. Wees voorzichtig wanneer u het product op een voertuig of aanhangwagen laadt of eraf haalt.
• Gebruik een goedgekeurde aanhangwagen voor vervoer van het product.
• Zorg dat u de plaatselijk geldende verkeersregels kent voor het vervoeren van het product op een aanhanger of voor rijden op de openbare weg.
• Zet het maaidek in de hoogste stand om het gemakkelijker te maken het product op een aanhanger te laden.

Het product slepen

Om het product te verplaatsen met uitgeschakelde motor moet het elektrische parkeerremsysteem uitgeschakeld zijn.

1. Schakel het elektrische parkeerremsysteem uit. Raadpleeg Product handmatig verplaatsen op pagina 98
2. Sleep het product alleen met lage snelheid en over korte afstanden.

Het product veilig vastzetten voor transport

WAARSCHUWING: Voordat u het product gaat vastzetten, dient u het hoofdstuk over veiligheid te lezen en hebben

begrepen. Raadpleeg Veiligheid op pagina 87.

WAARSCHUWING: De parkeerrem is niet voldoende om het product tijdens transport te zekeren. Bevestig het product stevig aan de laadruimte.

Uitrusting: 2 goedgekeurde banden en 4 wielblokken.

1. Plaats het product in het midden van de laadruimte.

OPGELET: Laat bij transport in transportvoertuigen met een kap het product afkoelen voordat u het product onder de kap plaatst.

1. Zorg ervoor dat het zwaartepunt van het product boven de wielas van het transportvoertuig ligt. Als een aanhanger wordt gebruikt voor het transport, zorgt u ervoor dat de verticale kracht op de trekhaak correct is.

1. Schakel de parkeerrem in.

2. Verwijder alle losse voorwerpen.

3. Bevestig de eerste sjorband aan de trekhaak.

1. Maak de sjorband naar achteren vast om het product vast te zetten op het laadruimte.

2. Bevestig de tweede sjorband rond de vooras.

1. Bevestig de sjorband aan de laadruimte.

2. Haal de sjorband aan in de richting van de voorkant van de laadruimte om het product vast te zetten op de laadruimte.

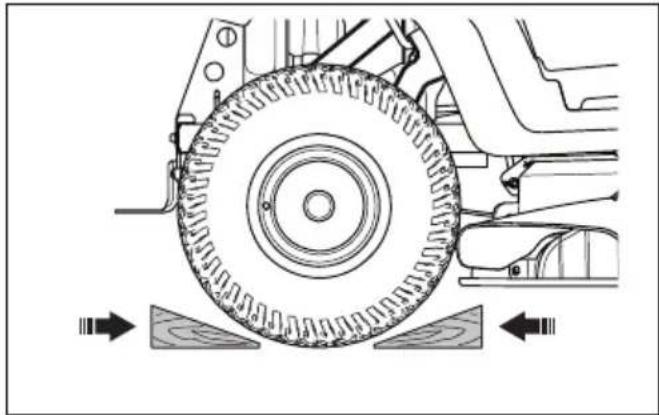

3. Plaats de blokken vóór en achter de achterwielen.

- De meegeleverde 48V-accu's voldoen aan de vereisten van de wetgeving inzake gevaarlijke goederen.

- Neem de bijzondere voorschriften in acht voor verpakking en labels voor commercieel transport door derden en expediteurs.

- Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.

- Breng tape aan op blootliggende aansluitingen wanneer u de accu in een pakket plaatst. Plaats de accu in een nauwsluitende verpakking om beweging te voorkomen.

Opslag

Bereid het product voor op opslag aan het eind van het seizoen, en voorafgaand aan opslag langer dan 30 dagen.

WAARSCHUWING: Verwijder gras, bladeren en andere brandbare materialen van het product om het risico van brand te verkleinen. Laat het product afkoelen voordat u die in de stallingsruimte plaatst.

- Zet de aan-uitschakelaar in de stand uitgeschakelde stand (O).

- Reinig het product, zie Product reinigen op pagina 102. Werk lakbeschadigingen bij om corrosie te voorkomen.

- Inspecteer het product op versleten of beschadigde onderdelen en draai loszittende moeren en schroeven vast.

- Laad de accu voorafgaand aan opslag volledig op. Zorg ervoor dat de accu's voor 50% of meer geladen zijn gedurende de tijd dat het product is opgeslagen.

Let op: De accu kan in de slaapstand gaan wanneer het product in opslag is of wanneer de accu bijna leeg is. Om de accu te starten, drukt u 2 seconden op de startknop. Als de accu niet start, laad de accu dan ononderbroken op totdat

deze volledig is opgeladen. De oplaadtijd is langer wanneer de accu in de slaapstand staat.

• Smeer alle smeernippels, koppelingen en assen.
• Bewaar het product in een schone en droge ruimte. Plaats een beschermkap op het product.

Let op: Een beschermhoes voor bescherming van uw product tijdens stalling of transport is verkrijgbaar bij uw dealer.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde personen te verhinderen.
• Bewaar het product en de voeding in een droge en vorstvrije ruimte.
• Als u van plan bent het product op te gebruiken, bewaar het dan op een plaats waar de omgevingstemperatuur tussen 0 °C/32 °F en 50 °C/122 °F ligt. Als u niet van plan bent het product te gebruiken, kunt u het bewaren op een plaats waar de omgevingstemperatuur tussen -20 °C/-4 °F en 50 °C/122 °F ligt.
  • Houd het product uit het zonlicht.
• Bewaar het product niet op plaatsen waar zich statische elektriciteit kan voordoen.

Afvoeren van de accu en acculader

Symbolen op het product of op de verpakking geven aan dat dit product niet beschouwd kan worden als huishoudelijk afval. Het moet worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van elektrische en elektronische apparatuur.

Als u ervoor zorgt dat dit product goed wordt verwerkt, helpt u mogelijk negatieve gevolgen voor het milieu en mensen door verkeerd afvalbeheer van dit product tegen te gaan. Neem voor meer informatie over het recyclen van dit product contact op met de gemeente, het afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht.

• Chemicaliën kunnen gevaarlijk zijn en mogen niet worden in de bodem wordt geloosd. Voer gebruikte chemicaliën af naar uw servicepunt of een afvalverwerkingspunt.
• Wanneer het product is versleten, lever het dan in bij uw dealer of een geschikt recyclingbedrijf.

• Olie en de accu kunnen negatieve gevolgen hebben voor het milieu. Neem de plaatselijk geldende weten regelgeving voor recycling in acht.

• Gooi de accu niet bij het huishoudelijk afval.

• Lever de accu in bij een Husqvarna servicewerkplaats of bij een bedrijf dat oude accu's verwerkt.

Technische gegevens

Technische gegevens

Afmetingen
Breedte, excl. maaidek, mm 916
Breedte, incl. maaidek, mm 990
Hoogte, mm 1100
Lengte, mm 1680
Gewicht, incl. maaidek en accu, kg 161
Wielbasis, mm 1152
Spoorbreedte, voor, mm 730
Spoorbreedte, achter, mm 700
Bandenspanning, voor, kPa/bar/PSI 150/1.5/21,76
Bandenspanning, achter, kPa/bar/PSI 100/1/14,5
Voorbanden 15×6-6
Achterbanden 18×8,5-8
Max. helling, graden ° 10
Max. ongeremde apparatuur gewicht, bij 10° graden, kg 100
Max. toegestane verticale last op de trekhaak, N/kg 250/25
Max. toegestane horizontale last op de trekhaak, N/kg 250/25
Aandrijfmotor
Motortype Borstelloze DC-motor
Spanning, V 48
Nominaal motorvermogen, kW	1,5
Max. motortoerental, tpm	3500
Transmissie
Merk	LINIX
Vethoeveelheid, l	0,12
Max. snelheid vooruit, km/h	10
Max. snelheid achteruit, km/h	6
Elektrisch systeem
Type	48 V, DC, negatief geaard
Hoofdzekering, A	80
Zekering maaidek, A	80
Zekering voor de voedingsregeleenheid, A/VLamptype 12 V, 18 W	3/58
Maaidek
Maaibreedte, mm 950
Maaidek-motorvermogen, kW 3×0,9
Maaihoogte, 6 standen, mm 25–100
Geluidsemissies ^11
Geluidsvermogenniveau, gemeten dB(A) 98
Geluidsvermogenniveau, gegarandeerd dB(A) 100
Geluidsniveaus ^12
Geluidsdrukniveau bij het oor van de gebruiker, dB(A) 83
Trillingsniveau ^13
Trillingsniveau in stuurwiel, m/s ^2	1,2
Trillingsniveau in stoel, m/s ^2	2,0
Bladen
Bladlengte, mm 483
Artikelnummer 537 67 42-08
Artikelnr. mulchset (accessoire) ^14	547 55 55-01
Artikelnr. mulchmes (accessoire) ^15	537 67 43-08

WAARSCHUWING: Gebruik alleen de maaidekken die in deze handleiding gespecificeerd zijn. Het gebruik van maaidekken die niet goedgekeurd zijn voor gebruik in combinatie met dit product kan wegslingeren van objecten veroorzaken wat tot ernstig letsel kan leiden.

Controlepunten
Uitlijning van maaidek met maaihoogte in stand 1 5–10 mm	/0,197–0,394 inch
Controle van maaihoogte in stand 1 25 ± 2 mm/0,98 ± 0,079 inch

Goedgekeurde accu's

Gebruik uitsluitend originele -accu's voor dit product.

Accu EM-5240Li
Artikelnummer 598 84 43-01
Type Lithium-ion
Accucapaciteit, Ah 38,5
Nominale spanning, V 50,4
Gewicht, kg/lb 17/38

Goedgekeurde acculaders

Acculader PS300C (meegeleverd) PS900C (optioneel)
Ingangsspanning, V 220–240 220–240
Ingangsstroom, A 1,8 4,5
Frequentie, Hz 50 50
Vermogen, W 300 900
Uitgangsspanning, V 58 58
Uitgangsstroom, A 5,3 15,5

Service

Laat uw product jaarlijks door een erkend servicepunt controleren om te zorgen dat het product tijdens het hoogseizoen veilig en optimaal presteert. De beste tijd voor onderhoud of revisie van het product, is het laagseizoen.

Wanneer u onderdelen bestelt, vermeld dan de aanschafdatum, model, type en serienummer.

Gebruik altijd originele reserveonderdelen.

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE 561 82 Huskvarna, ZWEDEN, tel. [phone], verklaren onder onze alleenverantwoordelijkheid dat het product:

Beschrijving Zitmaaier
Merk Husqvarna
Type / model TS 100i
Identificatie Serienummer vanaf 2023 en verder

voldoen volledig aan de volgende EU-richtlijnen en -regelgeving:

Richtlijn/Verordening Beschrijving
2006/42/EG "betreffende machines"
2014/30/EU "betreffende elektromagnetische compatibiliteit"
2000/14/EG "betreffende de geluidsemissies in het milieu"
2011/65/EU "inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur"

en dat de volgende normen en/of technische specificaties zijn toegepast; EN ISO 12100:2010, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-3:2013+A1:2017+A2:2018, EN 62841-1:2015/AC:2015/A11:2022, EN ISO 14982:2009, EN 61000-6-2:2005, EN 61000-6-3:2007+A1:2011+AC:2012, EN 50665:2017, EN IEC 63000:2018.

Aangemelde instantie: 0197, TÜV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg, Germany is gecertificeerd conform Richtlijn 2000/14/EG van de Raad, beoordelingsprocedure voor conformiteit: Bijlage VI.

Voor meer informatie over geluidsemissies, zie Technische gegevens op pagina 118.

Huskvarna, 2024-01-30

$$ \Delta \cdot \mathrm {d u} $$

Verantwoordelijk voor technische documentatie

VSEBINA

Originele instructies

Izvirna navodila
