NAVODILA ZA UPORABO TS 100i HUSQVARNA

Uvod......122	Odpravljanje težav......148
Varnost......126	Transport skladiščenje in odstranitev......153
Montaža......133	Tehnični podatki......156
Delovanje......135	Servisiranje......158
Vzdrževanje......140	Izjava o skladnosti......159

Uvod

Pregled pred dobavo in kataloške številke

Opomba: Ta izdelek je bil pregledan pred dobavo. Prodajalec vam mora predati podpisan izvod dokumenta o pregledu pred dobavo.

Kontaktni podatki pooblaščene-ga servisnega zastopnika:
Ta navodila za uporabo veljajo za izdelek s kataloško številko/serijsko številko:
/
Motor:

Opis izdelka

To je vrtni traktor, ki ima kosišče nameščeno med sprednjo in zadnjo premo. Izdelek se napaja iz akumulatorja, ki je že vgrajen.

Namen uporabe

Ta izdelek se uporablja samo za košnjo trave v zasebnih vrtovih in na zasebnih vrtnih pobočjih z nagibom, ki ne presega 10°. Ni ga dovoljeno uporabljati v javnih parkih, na športnih površinah, v kmetijstvu ali gozdarstvu. Če želite izdelek uporabljati za druga opravila, namestite izbirno dodatno opremo. Izdelek uporabljajte samo z dodatki, ki jih je odobril proizvajalec. Za več informacij se obrnite na pooblaščenega servisnega zastopnika.

Če izdelek uporabljate drugače, to pomeni napačno uporabo. To bo izničilo vašo garancijo in zavrnilo odgovornost za škodo uporabniku tretjih oseb s strani proizvajalca.

Pri uporabi kosilnic ravnajte v skladu z lokalnimi direktivami.

Zavarujte svoj izdelek

Sklenite zavarovalno polico za svoj nov izdelek. V primeru negotovosti se obrnite na svojo zavarovalnico. Priporočamo celostno zavarovanje, vključno z zavarovanjem za tretje osebe, požar, poškodbe, krajo in vandalizem.

1. Sprednji odbijač
2. Zaslon
3. Stopalka za vožnjo naprej
4. Stopalka za vzvratno vožnjo

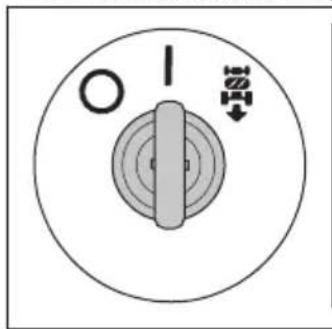

5. Vklopno stikalo

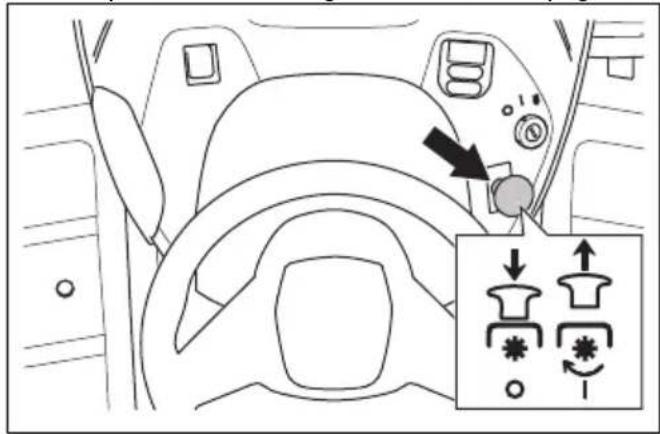

6. Gumb kardanskega pogona
7. Deflektor

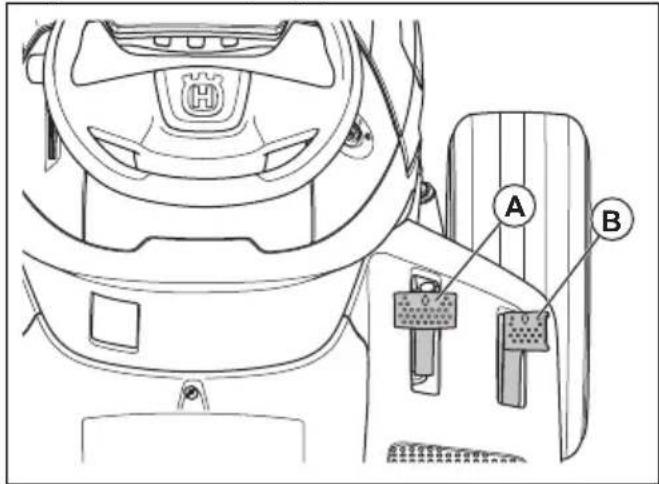

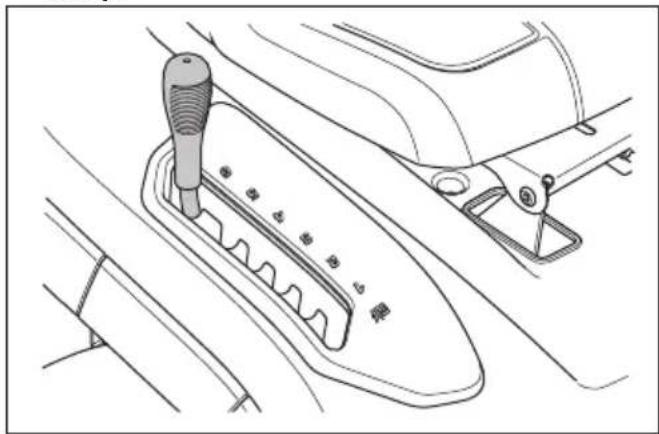

8. Ročica za nastavitev višine košnje
9. Polnilnik akumulatorske baterije
10. Stikalo za luči
11. Priključek za polnilnik baterije
12. Ročica za vklop in izklop električne parkirne zavore

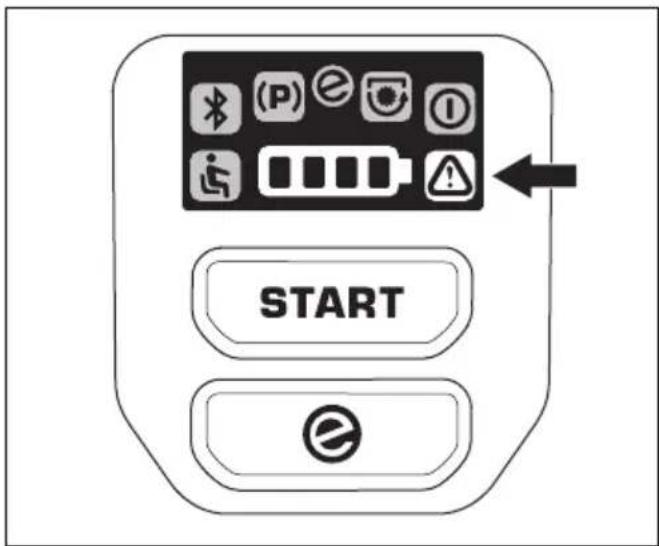

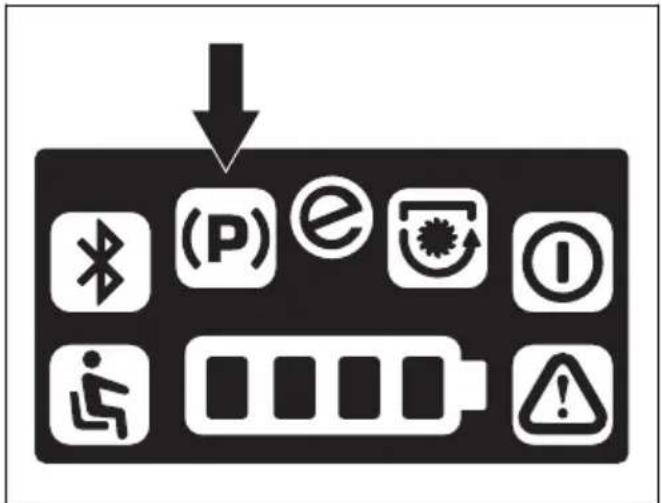

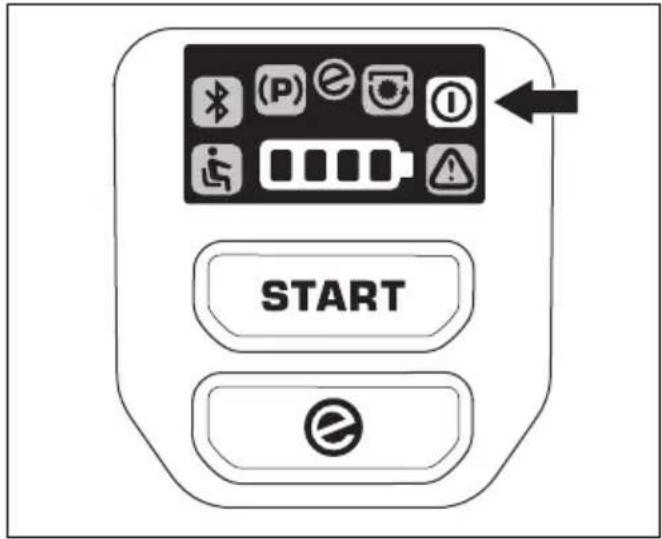

Pregled zaslona

1. Ni v uporabi pri tem izdelku
2. Indikator parkirne zavore

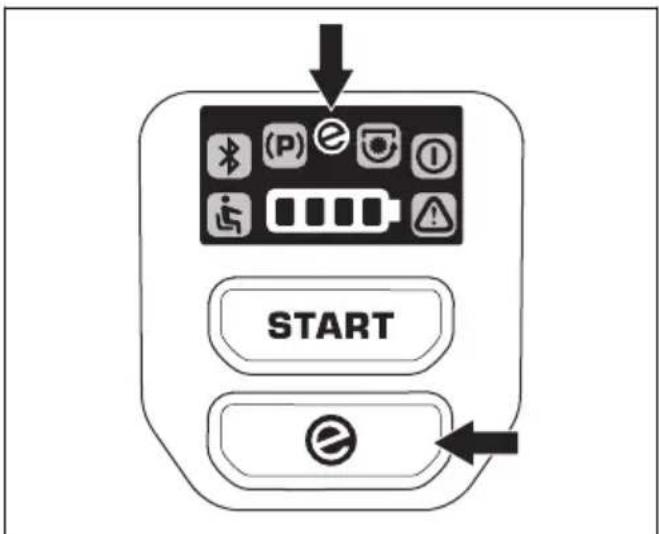

3. Indikator SavE

4. Indikator vklopljenih rezil

5. Indikator stanja pripravljenosti

6. Ročica za nadzor prisotnosti uporabnika (OPC)

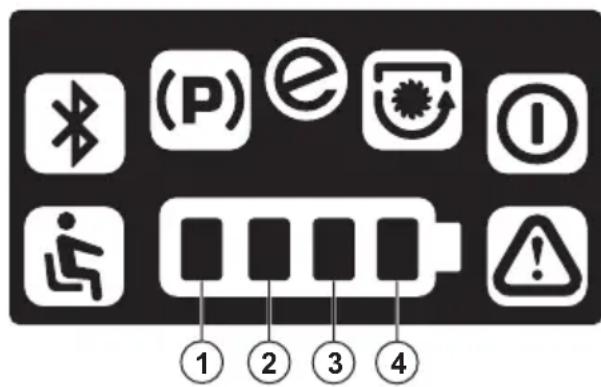

7. Indikator napolnjenosti baterije
8. Indikator za opozorilo

Husqvarna Connect

Navodila za uporabo in podatki o izdelku so na voljo v aplikaciji Husqvarna Connect. Husqvarna Connectje brezplačna aplikacija za vašo mobilno napravo. Glejte Začetek uporabe: Husqvarna Connect na strani 135.

Nadzor prisotnosti uporabnika (OPC)

OPC se vklopi, ko uporabnik vstane iz sedeža. Pogonski motor se zaustavi. Če so aktivirana rezila, se zaustavijo tudi motorji vozišča. Glejte Delovni pogoji na strani 130.

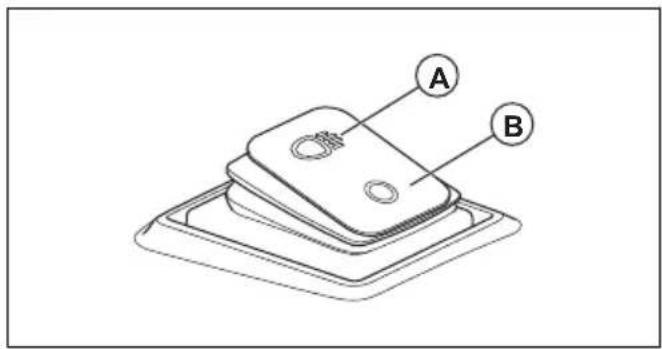

Delovna luč

Izdelek ima delovno luč. Pritisnite vklopno stikalo za vklop (A) ali izklop (B) delovne luči.

A B

Simboli na izdelku

OPOZORILO: Ta izdelek je lahko nevaren in lahko povzroči hude poškodbe oziroma smrt uporabnika ali drugih. Bodite previdni in uporabljajte izdelek pravilno.

Pred uporabo tega izdelka morate pozorno prebrati navodila za uporabo ter jih razumeti.

Pred vzdrževanjem izdelka odstranite kontaktni ključ.

Samodejna parkirna zavora

Aktiviranje električne parkirne zavore.

Sprostitev električne parkirne zavore.

Izklop

Vklop

START

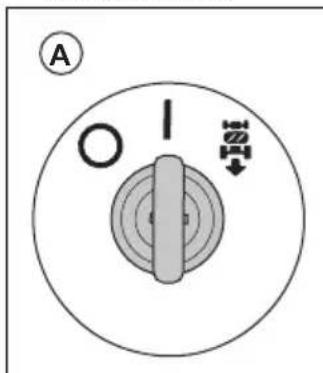

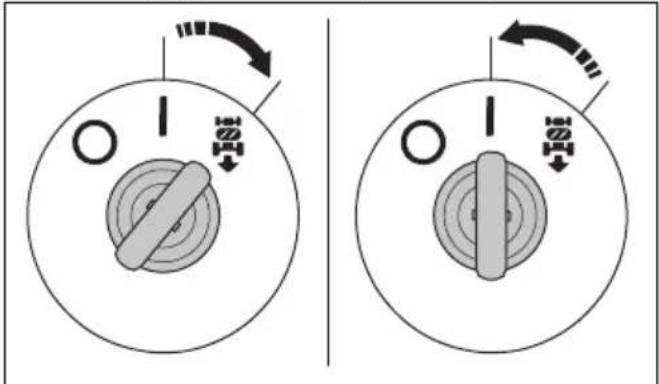

Sistem vzvratnega delovanja (ROS)

Vzvratna vožnja

Vožnja naprej

Vklop/izklop delovnih luči

Uporabljajte zaščito za sluh.

Rezila so deaktivirana.

Rezila so aktivirana.

Izognite se stiku z rotirajočimi deli.

Izognite se stiku z vrtljivimi rezili.

Pazite na leteče in odbite predmete.

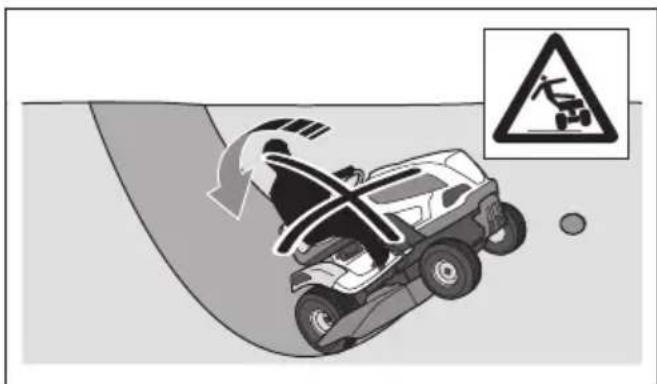

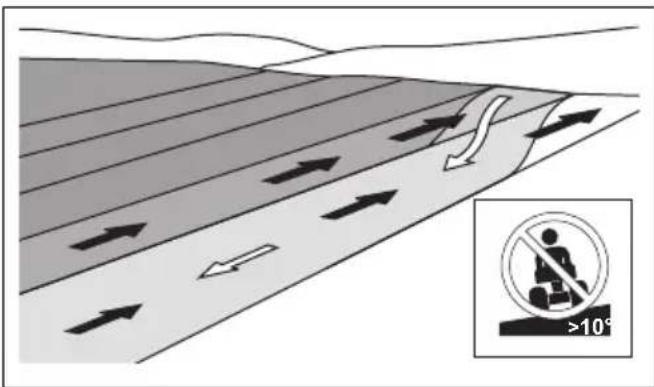

Ne kosite trave na terenu z naklonom. Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 10°.

Nevarnost prevrnitve

Pred in med vzvratno vožnjo z izdelkom glejte nazaj.

Na izdelku ali opremi ni dovoljeno prevažati potnikov.

Osebe naj se zadržujejo na varni razdalji.

Ne stopite na površino

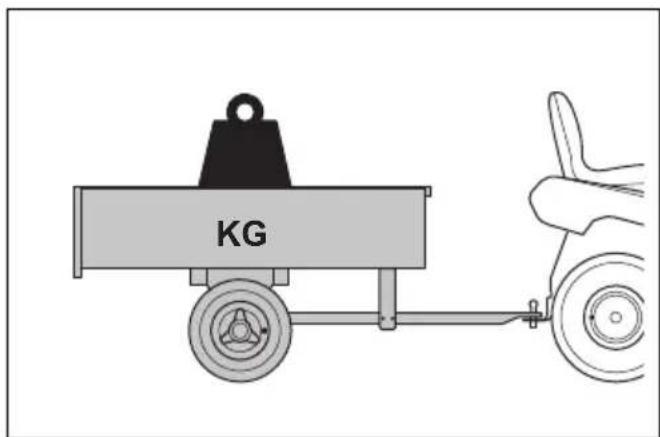

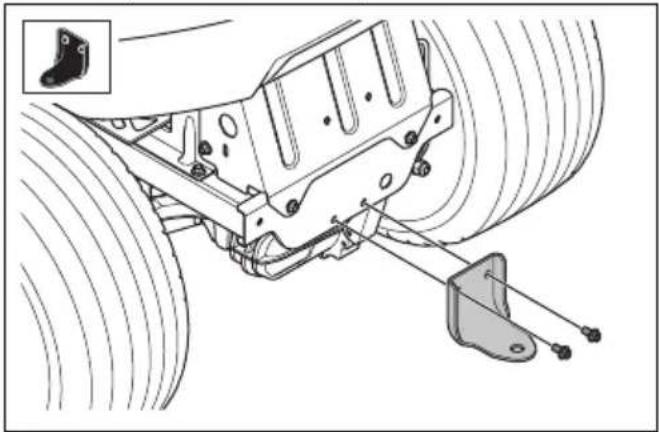

Največja dovoljena navpična obremenitev na vlečni kljuki je določena v razdelku Tehnični podatki na strani 156 in na oznaki.

MAX. XXXN / (XXkg)

Največja dovoljena vodoravna obremenitev na vlečni kljuki je določena v razdelku Tehnični podatki na strani 156 in na oznaki.

Ne poskušajte popravljati akumulatorja. Obrnite se na pooblaščenega servis-nega zastopnika Husqvar-na.

Emisija hrupa v okolje je skladna z direktivami in uredbami EU, ZK ter zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Zajamčena raven zvočne moči izdelka, kot je določeno v Tehnični podatki na strani 156 in na nalepki.

Bralna koda

Izdelek je skladen z veljavnimi direktivami ES.

Izdelek je v skladu z veljavnimi direktivami ZK.

Opomba: Ostali simboli in oznake na izdelku se nanašajo na zakonske zahteve, ki veljajo za nekatere trge.

Nalepka na izdelku

DANGER

NEVARNOST – Ne približujte rok in nog.

Škoda izdelka

Za škodo na izdelku ne odgovarjamo, če:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.

- Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Opozorila, svarila in opombe opozarjajo na posebej pomembne dele priročnika.

OPOZORILO: Se uporabi, če obstaja nevarnost telesne poškodbe ali smrti uporabnika ali opazovalcev ob neupoštevanju navodil v tem priročniku.

POZOR: Se uporabi, će obstaja nevarnost poškodbe izdelka, drugih materialov ali okolice ob neupoštevanju navodil v tem priročniku.

Opomba: Se uporabi za podajanje podrobnejših informacij, potrebnih v dani situaciji.

Splošna varnostna opozorila za izdelek

OPOZORILO: Preberite vsa varnostna opozorila, navodila, slike in specifikacije, dobavljene s tem izdelkom. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali težko telesno poškodbo.

Shranite vsa opozorila in navodila za bodočo uporabo. Izraz »izdelek« v opozorilih se nanaša na (ožičen) izdelek na omrežni pogon ali (brezžičen) izdelek na akumulatorski pogon.

Varnost delovnega področja

• Poskrbite za čistočo in dobro osvetlitev delovnega področja. Prenatrpani ali mračni prostori kar kličejo nesrečo.
• Izdelka ne uporabljajte v eksplozivnem okolju, na primer v bližini vnetljivih tekočin, plinov ali prahu. Izdelek sproža iskre, ki lahko vžgejo prah ali hlape.
• Ne dovolite, da bi bili med uporabo izdelka prisotni otroci ali opazovalci. Odvračanje pozornosti lahko povzroči izgubo nadzora.

Osebna zaščita

- Med uporabo izdelka bodite pozorni, pazite na svoja dejanja in ravnajte razumno. Ne uporabljajte izdelka, ko ste utrujeni oziroma pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti med uporabo izdelka lahko povzroči hudo telesno poškodbo.

• Uporabljajte osebno zaščitno opremo. Vedno uporabljajte zaščito za oči. Zaščitna oprema, na primer prašna maska, čevlji z nedrsečimi podplati, čelada ali zaščita za sluh, uporabljena v pravih okoliščinah, zmanjšuje nevarnost osebnih poškodb.
• Izogibajte se neželenemu zagonu. Preden izdelek priključite na omrežje ali akumulator, ga vzamete v roke ali ga prenašate, se prepričajte, da je stikalo v položaju za izklop. Prenašanje izdelka s prstom na stikalu ali priklop izdelka z vklopljenim stikalom lahko povzroči nesrečo.
• Preden izdelek vklopite, odstranite ključ za nastavitev ali izvijač. Če ostane ključ na vrtečem delu izdelka, lahko povzroči telesne poškodbe.
• Ne hodite predaleč. Vedno zanesljivo stopajte in pazite na ravnotežje. To vam omogoča boljši nadzor nad izdelkom ob nepričakovanih dogodkih.
• Primerno se oblecite. Ne nosite ohlapnih oblačil in nakita. Z lasmi in oblačili ne segajte v območje gibljivih delov. Ohlapne obleke, nakit ali dolgi lasje se lahko zapletejo v premične dele.
• Če so naprave opremljene s priključkom za odvajanje in zbiranje prahu, mora biti ta zaseden in pravilno uporabljen. Zbiranje prahu lahko zmanjša nevarnost zaradi vdihavanja tega.
• Kljub morebitni pogosti uporabi izdelka bodite previdni in upoštevajte varnostna opozorila za izdelek. Neprimerna uporaba lahko v trenutku povzroči hudo telesno poškodbo.

Uporaba in nega izdelka

• Ne preobremenjujte izdelka. Pri delu uporabljajte ustrezen izdelek. Pravilen izdelek bo delo opravil bolje in varneje, će deluje pri hitrosti, za katero je bil zasnovan.
• Izdelka ne uporabljajte, če stikalo za vklop/izklop ne deluje. Izdelek, ki ga ni mogoče upravljati s stikalom, je nevaren in ga je treba popraviti.
• Pred izvajanjem nastavitev, menjavo priključkov ali shranjevanjem izdelka izvlecite vtič iz omrežne vtičnice in/ali odstranite baterijo iz izdelka, će je to mogoče. Taki preventivni ukrepi pomagajo zmanjšati nevarnost neželenega vklopa izdelka.
• Izdelek, ki ga ne potrebujete, shranite zunaj dosega otrok in ne dovolite, da bi ga uporabljale osebe, ki ne poznajo izdelka ali teh navodil. Izdelek je v rokah nepoučenih uporabnikov nevaren.
• Vzdržujte izdelek in dodatno opremo. Preverite poravnavo ali zatikanje gibljivih delov. Prepričajte se, da noben del ni poškodovan, in preverite vsa druga stanja, ki bi lahko vplivala na delovanje izdelka. Če

je izdelek poškodovan, ga pred uporabo odnesite v popravilo. Veliko nesreč povzročijo slabo vzdrževani izdelki.

• Rezila naj bodo vedno ostra in čista. Pravilno vzdrževana rezila z ostrimi rezalnimi robovi se manj zatikajo in jih je lažje kontrolirati.
• Izdelek, dodatno opremo, rezalne ploščice ipd. uporabljajte skladno s temi navodili ter upoštevajte delovne pogoje in delo, ki ga boste opravljali. Uporaba izdelka za opravila, za katera ta izdelek ni namenjen, je lahko nevarna.
• Ročaji in prijemalne površine naj bodo suhi, čisti in brez ostankov olja in masti. Če so ročaji in prijemalne površine spolzki, ne omogočajo varne uporabe in upravljanja izdelka v nepričakovanih razmerah.

Uporaba in nega baterije

• Baterijo polnite le s polnilnikom, ki ga določi proizvajalec. Polnilnik, ki je primeren za eno vrsto baterij, lahko poveča nevarnost požara pri drugih baterijah.
• Izdelke uporabljajte le s točno določenimi baterijami. Če uporabite druge baterije, se lahko poveča nevarnost poškodb in požara.
• Ko baterije ne uporabljate, ne sme priti v stik z drugimi kovinskimi predmeti, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi majhni kovinski predmeti, ki lahko vzpostavijo povezavo med dvema poloma. Kratek stik med poloma baterije lahko povzroči opekline ali požar.
• Ob nepravilni in grobi uporabi lahko iz baterije izteka tekočina; izogibajte se stiku s tekočino. Če se tekočine nehote dotaknete, sperite roke z vodo. Če pride tekočina v stik z očmi, poiščite zdravniško pomoč. Tekočina, ki izteka iz baterije, lahko povzroči draženje ali opekline.
• Ne uporabljajte poškodovanega ali spremenjenega baterijskega paketa ali orodja. Poškodovane ali predelane baterije se lahko obnašajo nepredvidljivo in lahko posledično zagorijo, eksplodirajo ali predstavljajo nevarnost poškodb.
• Baterijskega paketa ali orodja ne izpostavljajte ognju ali previsokim temperaturam. Izpostavljenost ognju ali temperaturam nad 130 °C lahko povzroči eksplozijo.
• Upoštevajte vsa navodila za polnjenje in ne polnite baterijskega paketa ali orodja pri temperaturah zunaj temperaturnega območja, navedenega v navodilih. Neustrezna zamenjava ali temperature zunaj dovoljenega območja lahko povzročijo poškodbe baterije in povečajo nevarnost požara.

Servis

- Popravila izdelka sme izvajati usposobljen serviser, pri tem pa mora uporabljati originalne nadomestne dele. S tem zagotovite ohranitev kakovosti in varnosti izdelka.

- Ne servisirajte poškodovanih baterijskih enot. Baterijo lahko servisirajo samo pooblaščeni serviserji in proizvajalec.

Splošna varnostna navodila

OPOZORILO: Izdelek lahko odreže roke in noge ter izvrže predmete. Če ne upoštevate varnostnih navodil, lahko pride do hudih telesnih poškodb ali smrti.

OPOZORILO: Izdelka ne uporabljajte s poškodovano rezalno opremo. Poškodovana rezalna oprema lahko izvrže predmete in povzroči hude telesne poškodbe ali smrt. Nemudoma zamenjajte poškodovana rezila.

OPOZORILO: Izdelek med delovanjem ustvarja elektromagnetno polje. To polje lahko v nekaterih pogojih interferira z aktivnimi ali pasivnimi medicinskimi vsadki. Emisije hrupa za oznako okolja v skladu z EU (vključno z zakonodajo avstralske zvezne države New South Wales) ter direktivami in uredbami Združenega kraljestva.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Vedno bodite previdni in ravnajte razumno. Izogibajte se situacijam, ki se vam zdijo prezahtevne. Če po branju teh navodil še vedno niste prepričani o delovnih postopkih, se pred nadaljevanjem posvetujte s strokovnjakom.
• Pred zagonom izdelka je treba prebrati in razumeti navodila za uporabo ter navodila na izdelku.
• Naučite se varno uporabljati stroj in njegove krmilne elemente ter se seznanite z načinom hitre zaustavitve izdelka.
• Seznanite se z varnostnimi oznakami.
• Izdelka ne spreminjajte ali uporabljajte, će obstaja možnost, da so ga spremenile tretje osebe.
• Izdelek mora biti čist, da je mogoče jasno prebrati oznake in nalepke.
• Ne pozabite, da je uporabnik odgovoren za nesreče, ki jih povzroči drugim ljudem ali njihovi lastnini.
• Ne segajte z rokami ali nogami v bližino vrtečih se delov.
• Z rokami ali nogami ne segajte pod izdelek.
• Nikoli se ne zadržujte v bližini izmetne odprtine.
• Prepričajte se, da izvrženi material ne bo zadel drugih oseb ali živali.

• Prepričajte se, da izvrženi material ne bo zadel zidov ali drugih površin. Izvrženi material se lahko odbije.

• Med uporabo izdelka na peščenih površinah vedno ustavite rezila.

• Ne uporabljajte kosišča, će izmetna cev ali druge varnostne naprave niso nameščene ali so poškodovane.
• Kadar ne kosite, vedno izklopite rezila.
• S kosiščem ne kosite po listju ali drugem neželenem materialu, ki se lahko spremeni v obloge.

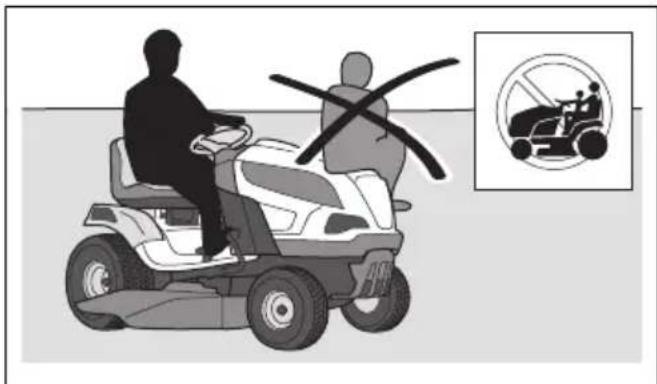

• Ne prevažajte potnikov. Izdelek sme uporabljati le ena oseba.

• Če je napajanje vklopljeno, izdelka ne pustite brez nadzora. Preden izdelek pustite brez nadzora, se morate vedno prepričati, da se rezila ne premikajo, je parkirna zavora aktivirana, je motor izklopljen in je ključ odstranjen iz kontaktne ključavnice.
• Izdelek uporabljajte le pri dnevni svetlobi ali pri dobri osvetlitvi. Izdelek mora biti vedno na varni razdalji od lukenj ali drugih nepravilnosti v tleh. Pozorni bodite na druga morebitna tveganja.
• Izdelka nikoli ne uporabljajte v slabem vremenu, na primer v megli, v dežju, na vlažnih ali mokrih mestih, pri močnem vetru, mrazu, ob nevarnosti udara strele itd.
• Poiščite in označite mesta večjih kamnov in drugih nepremičnih predmetov, da preprečite trke.

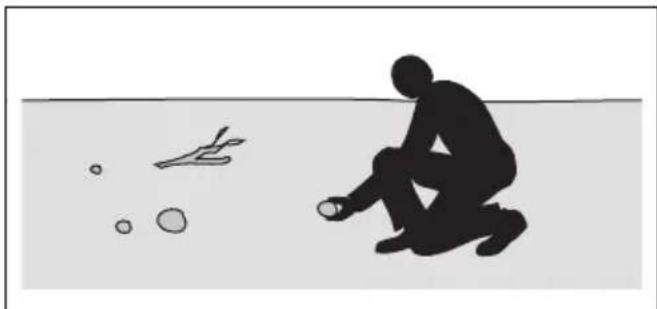

• Z območja odstranite predmete, kot so kamni, igrače, žice itd., ki bi se lahko zataknili za rezila in bi jih izvrglo.

• Otrokom ali drugim osebam, ki niso pooblaščene za upravljanje izdelka, ne dovolite, da bi uporabljali izdelek ali ga servisirali. Starost uporabnika je morda določena z lokalnimi zakoni.

• Pred zagonom motorja, aktivacijo pogona ali začetkom premikanja izdelka se prepričajte, da v bližini izdelka ni nikogar drugega.

• Med košnjo v bližini ceste ali prečkanjem ceste bodite pozorni na promet.

• Izdelka ne uporabljajte, če ste utrujeni, pod vplivom alkohola ali drog ali zdravil oziroma v drugih okoliščinah, ki lahko negativno vplivajo na vaš vid, pozornost, koordinacijo ali presojo.

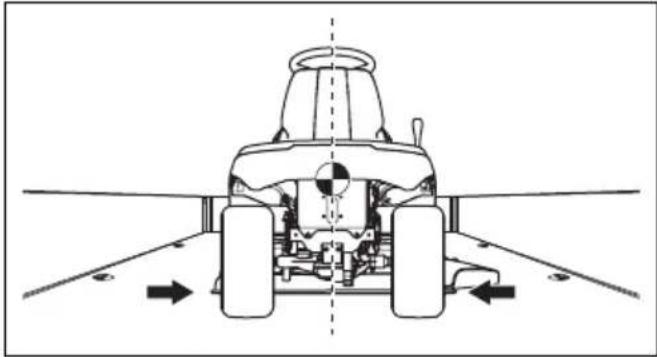

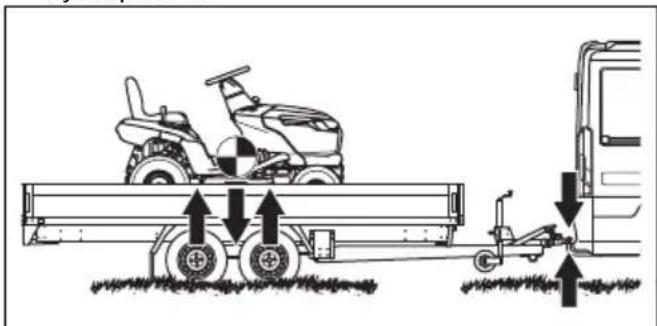

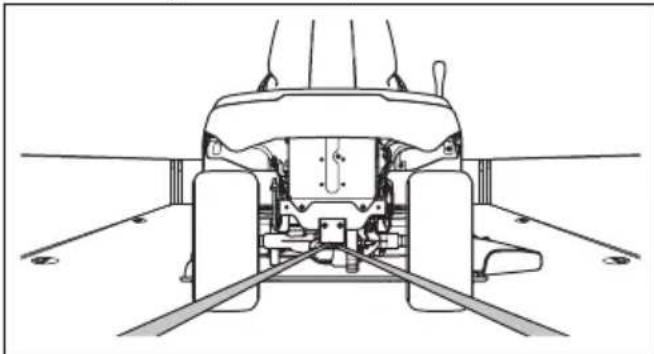

• Pri nakladanju izdelka na prikolico ali tovornjak in pri razkladanju izdelka s prikolice ali tovornjaka bodite previdni.
• Ko je napajanje izklopljeno, izdelek vedno parkirajte na ravni površini.
• Pred čiščenjem ali vzdrževalnimi deli na izdelku izklopite motor in se prepričajte, da so se vsi deli zaustavili.
• Pred odstranitvijo zbiralnika za travo ali čiščenjem zamašene izmetne cevi izklopite izdelek in se prepričajte, da so se vsi deli zaustavili.
• Pred skladiščenjem se motor mora ohladiti.

Varnostna navodila v zvezi z otroki

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Če niste dovolj pozorni na otroke v bližini izdelka, lahko pride do resnih nesreč. Izdelek in košnja lahko pritegneta otroke. Otroci najverjetneje ne bodo ostali na mestu, kjer ste jih nazadnje videli.
• Otroci se ne smejo zadrževati v območju košnje. Prepričajte se, da je ob otrocih odgovorna odrasla oseba.
• Opazujte otroke in zaustavite izdelek, će otroci vstopijo na delovno območje. Zelo previdni bodite blizu vogalov, grmov, dreves ali drugih predmetov, ki vam ovirajo jasen pogled.
• Pred vzvratno vožnjo in med njo se ozrite nazaj in navzdol ter se tako prepričajte, da v bližini izdelka ni majhnih otrok.

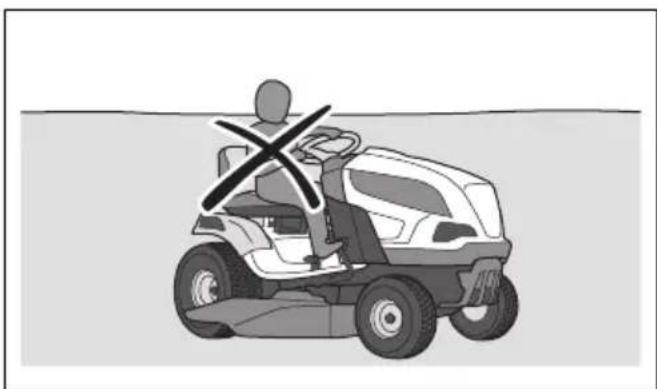

• Na izdelku ne prevažajte otrok. Otroci lahko padejo z izdelka in se resno poškodujejo ali preprečijo varno manevriranje izdelka.
• Ne dovolite, da izdelek uporabljajo otroci.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Splošno:

• Preberite vsa varnostna opozorila in vsa navodila. Neupoštevanje opozoril in navodil lahko povzroči električni udar ter požar in/ali resne telesne poškodbe.
• Namestitve in popravila zaupajte izključno pooblaščenemu servisnemu zastopniku. Baterij v nobenem primeru ni dovoljeno nameščati ali popravljati.
• Redno preverjajte, ali so baterije brezhibne. Poškodovane ali predelane baterije se lahko obnašajo nepredvidljivo in lahko posledično zagorijo, eksplodirajo ali predstavljajo nevarnost poškodb. Poškodovanih baterij nikoli ne popravljajte ali jih odpirajte.
• Poškodovana baterija lahko eksplodira in povzroči poškodbe. Če je baterija deformirana ali poškodovana, ne uporabljajte izdelka in se obrnite na pooblaščeno servisno delavnico Husqvarna.
• Ne razstavljajte, odpirajte ali uničujte baterij.
• Baterij ne izpostavljajte mehanskemu stresu.
• Celic ali baterij ne izpostavljajte vročini ali ognju. Ne skladiščite neposredno izpostavljeno sončni svetlobi.
• Ne povzročajte kratkih stikov baterij. Baterij ne skladiščite na mestih, kjer lahko pride do kratkega stika med njimi oz. lahko kratek stik povzročijo drugi kovinski predmeti.
• Ne dovolite, da bi vsebina baterij prišla v stik s kožo ali očmi. Če pride do stika, prizadeto območje izperite z obilo vode in poiščite zdravniško pomoč.
• Ne uporabljajte baterij, ki niso predvidene za uporabo s to opremo.
• Znotraj naprave ne mešajte celic drugačne proizvodnje, zmogljivosti, velikosti ali vrste.
• Celice in baterije naj bodo vedno zunaj dosega otrok.
• Pazite, da bo baterija čista in suha.
• Baterijo uporabljajte samo v skladu z namenom.

48 V baterije:

• Uporabljajte samo Husqvarna 48 V baterije za napajanje Husqvarna baterijskih sedežnih izdelkov. Da se izognete poškodbam, baterije nikoli ne uporabljajte za napajanje drugih naprav.
• Nikoli ne uporabljajte baterij ali napravi, ki so okvarjene, spremenjene ali poškodovane.
• Nikoli ne poskušajte spremeniti ali popraviti naprav oz. baterij. Vsa popravila zaupajte izključno pooblaščenemu servisnemu zastopniku.

Varnostna navodila za uporabo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pred in po vzvratni vožnji vedno glejte navzdol in nazaj. Bodite pozorni na velike in majhne ovire.
• Pred zavijanjem v vogalih zmanjšajte hitrost.
• Pri vožnji po območjih, ki jih ne nameravate kositi, ustavite rezila.

POZOR: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Previdno se izogibajte kamnom in drugim večjim predmetom, in poskrbite, da se jih z rezili ne dotaknete.
• Z izdelkom se ne premikajte prek teh predmetov. Če med upravljanjem izdelka prevozite ali udarite ob predmet, se ustavite se ter preglejte izdelek in kosišče. Če je potrebno, izdelek popravite, preden ga ponovno zaženete.

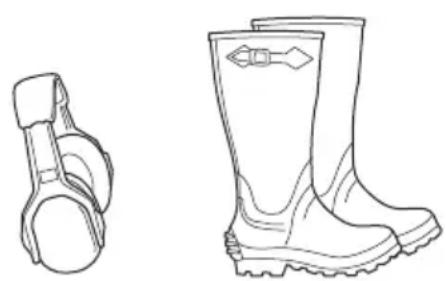

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Med uporabo izdelka obvezno uporabljajte ustrezno osebno zaščitno opremo. Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Prodajalec naj vam pomaga izbrati ustrezno opremo.
• Uporabljajte odobreno zaščito za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne okvare sluha.
• Uporabite trpežno obutev, ki ne drsi. Priporočamo obutev z ojačano konico. Ne bodite bosi ali nosite odprtih čevljev.

• Po potrebi uporabite zaščitne rokavice, npr. kadar pritrjujete, pregledujete ali čistite rezalno opremo.
• Ne nosite ohlapnih oblačil, nakita ali drugih predmetov, ki se lahko ujamejo med premikajoče se dele.

• V bližini imejte opremo za prvo pomoč in gasilni aparat.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka z varnostnimi napravami, ki so poškodovane ali ne delujejo pravilno. Redno preverjajte varnostne naprave. Če so varnostne naprave poškodovane, se obrnite na servisnega zastopnika družbe Husqvarna.
• Ne spreminjajte varnostnih naprav. Izdelka ne uporabljajte, će zaščitne plošče, zaščitni pokrovi, varnostna stikala ali druge zaščitne naprave niso nameščene oz. so poškodovane.

Preverjanje stikala napajanja

1. Odklopite kabel za polnjenje baterije.
2. Kontaktno ključavnico obrnite v položaj "l". Preverite, ali so se na zaslonu vklopili vsi LED-indikatorji.

1. Kontaktno ključavnico obrnite v položaj "O". Preverite, ali se je izdelek takoj zaustavil, LED-indikatorji na zaslonu pa so se izklopili.

Preverjanje sistema vzvratnega delovanja (ROS)

Če sistema vzvratnega delovanja (ROS) ne deluje pravilno, se obrnite na pooblaščenega servisnega zastopnika.

1. Zaženite izdelek. Glejte Zagon izdelka na strani 137.

2. Vklopite kosišče. Glejte Aktiviranje in izklop kosišča na strani 138.

3. Ko je kontaktna ključavnica v položaju za vklop "l" (A), pritisnite stopalko za vzvratno vožnjo. Ko pritisnete stopalko za vzvratno vožnjo, se morajo rezila zaustaviti.

1. Izklopite kosišče.
2. Kontaktno ključavnico obrnite v položaj za vklop sistema ROS (B).
3. Znova vklopite kosišče.
4. Ko je kontaktna ključavnica v položaju za vklop sistema ROS, pritisnite stopalko za vzvratno vožnjo. Ko pritisnete stopalko za vzvratno vožnjo, se rezila ne smejo zaustaviti.

Delovni pogoji

• Način vožnje je mogoče aktivirati samo, će je pogon rezil izklopljen.
• Način vožnje je mogoče aktivirati samo, će sta stopalki za vožnjo naprej in vzvratno vožnjo v nevtralnem položaju.
• Način vožnje je mogoče aktivirati samo, ko je vklopljena električna parkirna zavora.
• Izdelek lahko deluje v vzvratni smeri samo, če je kosišče aktivirano z vklopljenim sistemom vzvratnega delovanja ROS.
• Pogon rezil lahko deluje samo, će uporabnik sedi na sedežu.

Pregled pogojev delovanja

Pogoje delovanja vsak dan preverite.

1. Prepričajte se, da načina vožnje ni mogoče aktivirati, ko je aktiviran sistem pogona rezil.
2. Prepričajte se, da načina vožnje ni mogoče zagnati, ko pritisnete stopalki za vožnjo naprej in vzvratno vožnjo.
3. Prepričajte se, da načina vožnje ni mogoče zagnati, ko je električna parkirna zavora deaktivirana.
4. Prepričajte se, da se pogon rezil zaustavi, ko je kosišče aktivirano in zapustite sedež.
5. Preverite sistem vzvratnega delovanja (ROS). Glejte Preverjanje sistema vzvratnega delovanja (ROS) na strani 130.

Preverjanje delovanja stopalk za vožnjo naprej in vzvratno vožnjo

1. Zaženite izdelek. Glejte, Zagon izdelka na strani 137.

2. Stopalki za vožnjo naprej in vzvratno vožnjo ne smeta biti blokirani in se morata prosto premikati.

3. Počasi pritisnite stopalko za vožnjo naprej, da se premaknete naprej.

4. Sprostite sprednji pedal, da zavrete. Prepričajte se, da se motor vklopi, ko sprostite stopalko za vožnjo naprej.

Opomba: Izdelek ima samodejno zavoro, ki se vklopi, ko sprostite stopalke.

1. Ta postopek ponovite za stopalko za vzvratno vožnio.

2. Prepričajte se, da se izdelek ne premika, ko sta stopalki v nevtralnem položaju.

Parkirna zavora

OPOZORILO: Če parkirna zavora ne deluje, se izdelek lahko začne premikati in povzroči poškodbe ali škodo. Parkirno zavoro morate redno pregledovati in nastavljati.

Glejte Parkirna zavora na strani 137.

Opozorilni indikator na zaslonu

POZOR: Če se vklopi opozorilni indikator na zaslonu, zaustavite izdelek in glejte razdelek Odpravljanje težav na strani 148.

START

Zaščitni pokrovi

Manjkajoči ali poškodovani zaščitni pokrovi povečajo nevarnost poškodb pri premikajočih se delih in

vročih površinah. Pred zagonom izdelka preverite nivo olja. Prepričajte se, da so zaščitni pokrovi pravilno nameščeni in na njih ni razpok ali drugih poškodb. Zamenjajte poškodovane pokrove.

Košnja na pobočjih

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pri košnji trave na pobočjih se poveča nevarnost izgube nadzora nad izdelkom in prevračanja. To lahko povzroči poškodbe ali smrt. Na vseh pobočjih je treba travo kositi previdno. Če po pobočju ne morete voziti vzvratno ali se ob tem ne počutite varno, je ne kosite.
• Odstranite kamenje, veje in druge ovire.
• Smer košnje mora biti od vrha proti dnu pobočja in obratno, ne pa z ene strani na drugo.
• Izdelka ne uporabljajte na pobočjih z naklonom, večjim od 10°.

• Izdelka ne zaganjajte ali zaustavljajte na pobočju.
• Po pobočjih vozite brez ustavljanja in počasi.
• Izogibajte se nenadnim spremembam hitrosti ali smeri.
• Ne zavijajte večkrat, kot je potrebno. Pri spuščanju po pobočju zavijajte počasi in postopoma. Vozite z majhno hitrostjo. Previdno obračajte volan.
• Bodite pozorni in ne vozite prek brazd, lukenj in grbin. Na neravnih tleh obstaja večja nevarnost prevračanja izdelka. Visoka trava lahko prekriva ovire.
• Ne kosite v bližini robov, jarkov ali nabrežij. Izdelek se lahko nenadoma prevrne, če s kolesi zapeljete na rob strmega pobočja ali jarka oz. če rob popusti. Če izdelek pade v vodo, obstaja nevarnost utopitve.

• Ne kosite mokre trave. Mokra trava je spolzka in lahko se zgodi, da pnevmatike izgubijo oprijem, zaradi česar izdelek zdrsne.
• Ne stopite na tla, da bi povečali stabilnost izdelka.
• Vozite zelo previdno, če ste priklopili dodatno opremo ali drug predmet, zaradi katerega je izdelek manj stabilen.
• Upoštevajte proizvajalčeva priporočila glede uteži ali protiuteži za kolesa.

Varnost vleke

• Uporabljajte samo vlečno opremo, ki jo je odobril proizvajalec Husqvarna.
• Za pritrditev opreme uporabite vlečno kljuko.
• Ne vlecite opreme, težje od največje dovoljene mase. Glejte, Tehnični podatki na strani 156.

KG

• Med vlečenjem opreme zagotovite, da v bližini izdelka ni drugih oseb.
• Pri vleki opreme na pobočjih ali razgibanem terenu bodite previdni.
• Med vlečenjem opreme izdelek vozite z nizko hitrostjo.

Varnost pri transportu

• Za transport izdelka uporabite odobreno transportno vozilo.
• Izdelek je težek in lahko povzroči zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.
• Transportiranje tega izdelka je lahko omejeno z nacionalnimi ali lokalnimi predpisi.

- Voznik transportnega vozila je odgovoren za varno pričvrstitev izdelka med transportom. Glejte Varna pritrditev izdelka med prevozom na strani 153.

Varna uporaba baterije

OPOZORILO: Poškodovana baterija lahko eksplodira in povzroči poškodbe. Če je baterija deformirana ali poškodovana, se obrnite na pooblaščeno servisno delavnico Husqvarna.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• V bližini baterij nosite zaščitna očala.
- V bližini baterije ne nosite zapestne ure, nakita ali drugih kovinskih predmetov.
- Baterijo shranjujte zunaj dosega otrok.
- Baterijo polnite v prostoru z dobrim zračnim pretokom.
- Med polnjenjem baterije vnetljive materiale hranite na razdalji najmanj 1 m.
- Zamenjane baterije zavrzite. Glejte Odstranitev akumulatorja in polnilnika akumulatorja na strani 154.
- Iz baterije lahko prihajajo eksplozivni plini. V bližini baterije ne kadite. Baterija ne sme priti v stik z odprtim plamenom in iskrami.

Varnostna navodila za vzdrževanje

OPOZORILO: Izdelek je težak in lahko povzroči telesne poškodbe ali materialno škodo na lastnini ali na sosednjih območjih. Ne izvajajte vzdrževalnih del na motorju ali kosišču, će niso izpolnjeni naslednji pogoji:

• Kontaktna ključavnica je obrnjena v položaj za izklop (O) in ključ je odstranjen iz kontaktne ključavnice.
• Izdelek je parkiran na ravni površini.
• Elektronska parkirna zavora je aktivirana.
• Kosišče je izklopljeno.
• Kabel polnilnika baterije je odklopljen.

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

- Za najboljšo učinkovitost in varnost, redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte Urnik vzdrževanja na strani 140.

• Električni udar lahko povzroči poškodbe. Ne opravljajte vzdrževalnih del na bateriji. Ne dotikajte se kablov, ko je motor vklopljen. Delovanja ne preverjajte s prsti.
• Izdelka ne zaženite, će so zaščitni pokrovi odstranjeni. Obstaja velika nevarnost poškodb zaradi vročih delov ali električnega udara.
• Preden začnete na izdelku opravljati vzdrževalna dela, se mora ta ohladiti.

• Rezila so ostra in lahko povzročijo ureznine. Na rezila namestite zaščito ali nosite zaščitne rokavice, ko na njih izvajate dela.

• Prepričajte se, da so vse matice in vijaki pravilno zategnjeni ter da je oprema v dobrem stanju.

• Tresljaji v izdelku med njegovim delovanjem se lahko razlikujejo od vrednosti tresljajev, navedenih v razdelku Tehnični podatki na strani 156. Razlika je posledica različnih načinov uporabe izdelka. Če izdelek uporabljate pogosto ali dlje časa, delajte redne premore, da preprečite telesne poškodbe zaradi tresljajev.
• Izdelek je homologiran samo za uporabo z opremo, ki jo dobavi ali priporoča proizvajalec.

POZOR: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

Montaža

Uvod

OPOZORILO: Preden začnete sestavljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Pregled sklopa

1. Preverite nadzor prisotnosti uporabnika. Glejte, Delovni pogoji na strani 130.

OPOZORILO: Izdelka ne uporabljajte, će je nadzor prisotnosti uporabnika okvarjen.

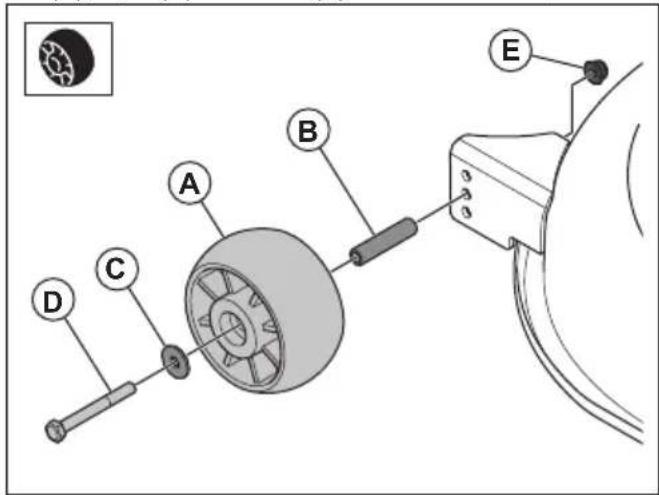

Namestitev vodilnih kolesc

Glejte, Pregled sklopa na strani 133za ustrezne pritrdilne elemente za to opravilo.

- Namestite vodilna kolesca (A), pušo (B), podložko (C), vijak (D) in matico (E) v eno od treh odprtin.

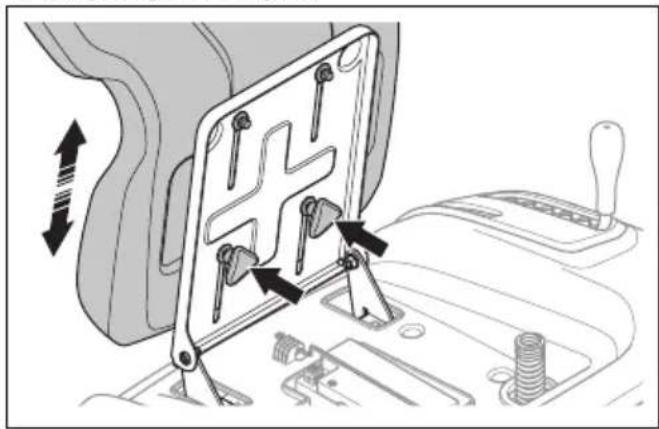

1. Sedež preklopite naprej.
2. Odvijte 2 gumbna vijaka.

1. Premikajte sedež, dokler ni v položaju, v katerem lahko do konca pritisnete stopalki.
2. Popolnoma zategnite 2 gumbna vijaka.

Namestitev vlečne kljuke

Glejte, Pregled sklopa na strani 133 za ustrezne pritrdilne elemente za to opravilo.

• Vlečno kljuko namestite z 2 vijakoma.

OPOZORILO: Preden začnete uporabljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Začetek uporabe: Husqvarna Connect

1. V mobilno napravo si prenesite aplikacijo Husqvarna Connect.
2. Registirajte se v aplikaciji Husqvarna Connect.
3. Za vzpostavitev povezave in registracijo izdelka sledite navodilom v aplikaciji Husqvarna Connect.

Polnjenje baterije

OPOZORILO: Če je polnilnik baterije nepravilno uporabljen ali poškodovan, to lahko povzroči električni udar, puščanje baterije ali previsoko temperaturo. Redno preverjajte, ali sta polnilnik baterije in baterija nepoškodovana.

POZOR: Pred prvo uporabo do konca napolnite baterijo. Nova baterija ni do konca napolnjena.

POZOR: Uporabljajte le odobrene polnilnike. Glejte Odobreni polnilniki baterije na strani 158.

POZOR: Polnjenje je mogoče le, ko je temperatura baterije v dovoljenem temperaturnem območju za polnjenje (0–45 °C). Če temperatura baterije presega 50 °C, mora pred začetkom polnjenja pasti pod 40 °C. Če je temperatura baterije nižja

od -5 °C, se mora pred začetkom polnjenja dvigniti nad 5 °C.

POZOR: Baterijo uporabljajte v okolju s temperaturo od 0°C do 40 °C.

Opomba: Ko je izdelek skladiščen ali je stanje napolnjenosti zelo nizko, lahko baterija preide v način spanja. Da baterijo zaženete, morate 2 sekundi pritiskati gumb za zagon. Če se baterija ne zažene, jo je treba neprekinjeno polniti, dokler ne bo do konca napolnjena. Če je baterija v načinu spanja, je čas polnjenja daljši.

1. Polnilnik priključite v ozemljeno omrežno vtičnico in izdelek.

1. Stikalo za vklop/izklop polnilnika obrnite v položaj za vklop (ON).
2. Počakajte, da se baterija do konca napolni. Baterija je popolnoma napolnjena, ko svetijo vsi 4 LED-indikatorji. Glejte Indikator baterije na strani 136.
3. Preden polnilnik odklopite, obrnite stikalo za vklop/izklop polnilnika v položaj za izklop (OFF).

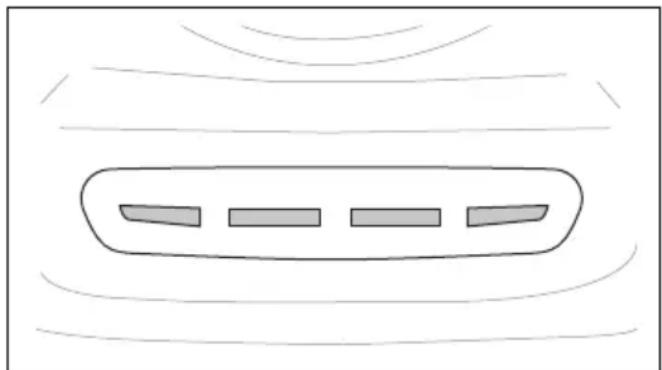

Indikator baterije

Ko je izdelek vklopljen, indikator baterije na zaslonu prikazuje stanje polnjenja. Ko je priklopljen polnilnik, izdelek pa je vklopljen, je na zaslonu prikazana animacija polnjenja. Ko je baterija popolnoma napolnjena in je priklopljen polnilnik, vsi 4 LED-indikatorji neprekinjeno svetijo.

LED-indikatorji Stanje napoljnenosti
Vsi 4 LED-indikatorji neprekinjeno svetijo.	Baterija je 76–100 % napoljnena.
LED-indikatorji 1–3 neprekinjeno svetijo.	Baterija je 51–76 % napolnjena.
LED-indikatorja 1–2 neprekinjeno svetita.	Baterija je napoljnena 26–51 %.
LED-indikator 1 neprekinjeno sveti.	Baterija je 0–25 % napolnjena.

Ko je stanje napolnjenosti baterije nizko, prvi LED-indikator utripa, izdelek pa preide v način delovanja z zmanjšano porabo energije. Za nižjo porabo energije izdelek deluje pri nižji hitrosti, rezila pa se zaustavijo. Ko je baterija skoraj prazna, prvi LED-indikator in opozorilni indikator istočasno utripata. Izdelek lahko uporabljate v načinu z zmanjšano porabo energije. Baterijo čim prej napolnite.

Ko je polnilnik priklopljen, stanje napolnjenosti prikazujejo 4 LED-indikatorji nad vtičnico za polnilnik.

Opomba: Ob priklopu polnilnika baterije za trenutek zasvetijo vsi 4 indikatorji LED.

POZOR: Če ne zasveti noben indikator LED ali će rdeči indikatorji LED začnejo utripati, ko je polnilnik baterije priklopljen, je prišlo do napake. Preverite, ali so na zaslonu prikazani opozorilni simboli. Odklopite polnilnik in glejte razdelek Odpravljanje težav na strani 148.

Ko je baterija do konca napolnjena, svetijo vsi 4 indikatorji LED.

POZOR: Če je polnilnik baterije priklopljen in je stikalo polnilnika za vklop/izklop obrnjeno v položaj za izklop (OFF), bodo vsi indikatorji polnjenja nehali svetiti. Preden izdelek uporabite, se prepričajte, da ste izklopili polnilnik.

LED-indikatorji Stanje napoljnenosti
Vsi 4 LED-indikatorji svetijo.	Baterija je napoljnena med 76 in 100 %.
Svetijo LED-indikatorji 1–3.	Baterija je napoljnena med 51 in 75 %.
Svetita LED-indikatorja 1 in 2.	Baterija je napoljnena med 26 in 50 %.
Sveti LED-indikator 1. Baterija je napoljnena med 0 in 25 %.

Opomba: Če je polnilnik priklopljen, temperatura baterije pa je višja ali nižja od dovoljenega temperaturnega območja, se polnjenje ne začne. Rumeni LED-indikatorji prikazujejo stanje napolnjenosti. Ko je temperatura baterije v dovoljenem temperaturnem območju za polnjenje, se polnjenje samodejno zažene.

Opomba: Če izdelek uporabljate pri nizkih temperaturah, se čas delovanja lahko skrajša.

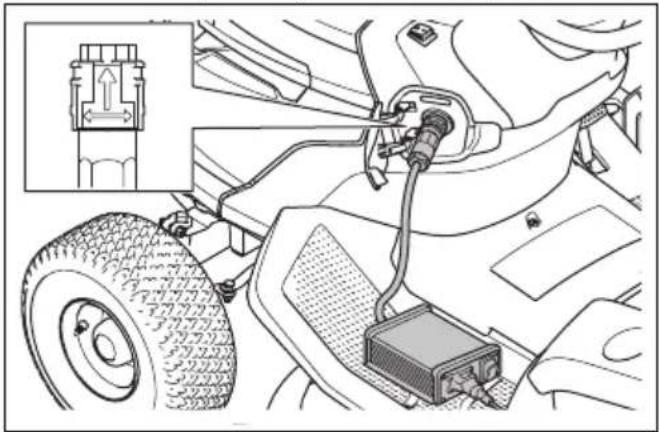

Odklop polnilnika baterije

Opomba: Ko je polnilnik baterije priklopljen, izdelka ni mogoče zagnati.

1. Stikalo za vklop/izklop polnilnika obrnite v položaj za izklop (OFF).

2. Polnilnik odklopite tako, da obrnete vtič polnilnika.

Parkirna zavora je električna. Parkirna zavora se samodejno aktivira, ko izdelek miruje, in se sprosti, ko pritisnete stopalki. Ko je aktivirana parkirna zavora, se na zaslonu prikaže simbol parkirne zavore.

OPOZORILO: Pred uporabo izdelka se prepričajte, da je sistem električne parkirne zavore aktiviran.

POZOR: Izdelka ne vlecite dlje kot je potrebno ali s hitrostjo, ki je višja od 6 km/h.

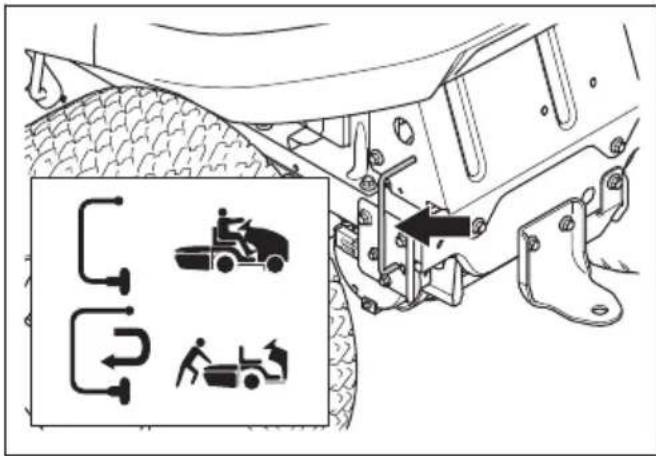

Če želite izdelek premakniti, ko je motor izklopljen, mora biti sistem električne parkirne zavore deaktiviran. Ročica za sistem električne parkirne zavore je za levim zadnjim kolesom.

- Za deaktivacijo sistema parkirne zavore sledite naslednjim navodilom.

a) Ročico potisnite v desno.
b) Izvlecite ročico in jo potisnite v levo.

- Za aktivacijo električne parkirne zavore sledite naslednjim navodilom.

a) Ročico potisnite v desno in jo potisnite navznoter.
b) Ročico potisnite v levo.

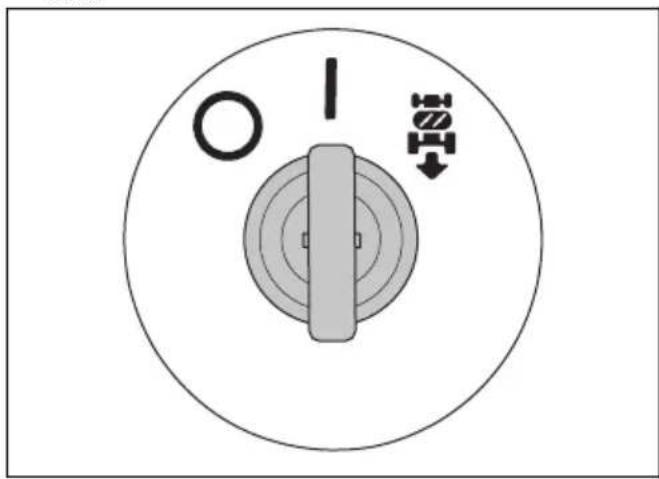

Zagon izdelka

1. Odklopite kabel baterijskega polnilnika.
2. Prepričajte se, da je elektronska parkirna zavora aktivirana. Glejte Parkirna zavora na strani 137.
3. Kosišče nastavite v najvišji položaj. Glejte Nastavitev višine košnje na strani 138.
4. Prepričajte se, da je kosišče izklopljeno. Glejte Aktiviranje in izklop kosišča na strani 138.
5. Sedite na sedež v položaj za delo.
6. Kontaktno ključavnico obrnite v položaj "I". Indikator pripravljenosti utripa in izdelek je deluje v prostem teku.

I T01 T02

Opomba: Ko je izdelek skladiščen ali je stanje napolnjenosti zelo nizko, lahko baterija preide v način spanja. Če je baterija v stanju mirovanja in kontaktno ključavnico obrnete v položaj "l", se ne zgodi nič. Za vklop baterije pritisnite in za 2 sekundi

pridržite gumb za vklop. Če se baterija ne zažene, jo je treba neprekinjeno polniti, dokler ne bo do konca napolnjena. Če je baterija v načinu spanja, je čas polnjenja daljši.

1. Pritisnite gumb za zagon in ga pridržite 2 sekundi. Indikator pripravljenosti zasveti in izdelek preide v način vožnje.

START

Aktiviranje in izklop kosišča

OPOZORILO: Ne uporabljajte kosišča, će na izmetu trave ni nameščen deflektor.

- Za vklop kosišča izvlecite gumb za kardanski pogon.

- Za izklop kosišča potisnite gumb za kardanski pogon navznoter.

Nastavitev višine košnje

- Povlecite ročico za višino košnje proti sedežu in jo zataknite v enega od utorov za ustrezno višino košnje.

1. Zaženite izdelek. Glejte Zagon izdelka na strani 137.
2. Previdno pritisnite stopalko za vožnjo naprej (A) ali stopalko za vzvratno vožnjo (B). Bolj kot stopalko pritiskate navzdol, višja je hitrost.

Opomba: Stopalki za vožnjo naprej in vzvratno vožnjo se vrneta v nevtralni položaj, ko ju sprostite.

1. Za zaviranje sprostite stopalki.
2. Izberite ustrezno višino košnje. Glejte Nastavitev višine košnje na strani 138.
3. Vklopite kosišče. Glejte Aktiviranje in izklop kosišča na strani 138.

Uporaba sistema vzvratnega delovanja (ROS)

Opomba: Če poskušate kosilnico zapeljati vzvratno, ko je kosišče aktivirano, se izdelek nemudoma zaustavi.

Ko je kosišče aktivirano, vključite sistem ROS, da se s kosilnico zapeljete nazaj.

OPOZORILO: Pred in med upravljanjem kosilnice v smeri nazaj poglejte navzdol in za izdelek zaradi varnosti drugih.

1. Zaženite izdelek. Glejte Zagon izdelka na strani 137.

Opomba: Ko je kontaktna ključavnica v položaju ROS, izdelka ni mogoče zagnati.

1. Za vklop sistema ROS kontaktno ključavnico obrnite v smeri urinega kazalca v položaj ROS.

100 100

1. Za začetek vožnje počasi pritisnite stopalko za vzvratno vožnjo.

2. Za izklop sistema ROS kontaktno ključavnico obrnite v nasprotni smeri urinega kazalca v položaj "I".

Uporaba funkcije SavE

Izdelek je opremljen s funkcijo varčevanja z baterijo (SavE), ki omogoča daljši čas delovanja. Funkcija SavE zniža hitrost izdelka in hitrost vrtenja rezil.

- Funkcijo SavE vklopite tako, da pritisnete gumb SavE in ga držite, dokler simbol SavE ne začne svetiti zeleno.

START

- Za zaustavitev funkcije SavE pritisnite gumb SavE in ga držite, dokler simbol SavE ne neha svetiti.

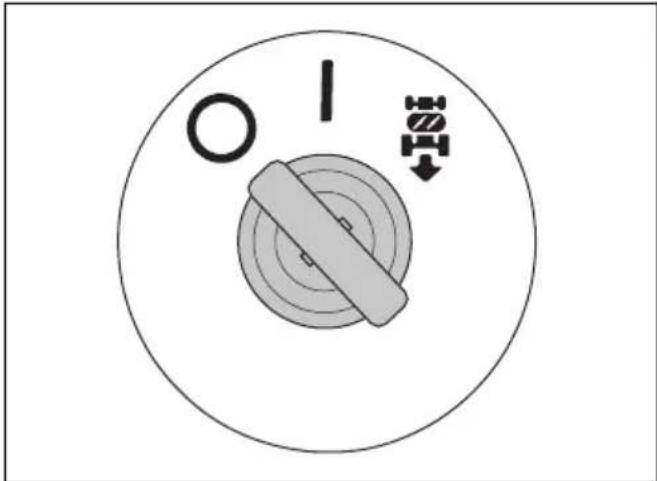

Zaustavitev izdelka

1. Izklopite kosišče. Glejte Aktiviranje in izklop kosišča na strani 138.
2. Kontaktno ključavnico obrnite v položaj "O".

O I INS

Zagotavljanje dobrih rezultatov košnje

• Za najboljšo učinkovitost redno izvajajte vzdrževalna dela na izdelku, kot je navedeno v urniku vzdrževanja. Glejte Urnik vzdrževanja na strani 140.
• Ne kosite mokre trave. Mokra trava lahko povzroči slabše rezultate košnje.
• Ko nameščate kosišče na izdelek, ne uporabljajte verig za pnevmatike.
• Prepričajte se, da je kosišče poravnano. Glejte Nastavitev vzporednosti kosišča na strani 145.
• Če je trava visoka, začnite z visoko višino košnje in jo postopoma spuščajte.
• Izberite standardni način vožnje. Če je trava visoka in gosta, izdelek premikajte naprej pri nizki hitrosti.
• Travo kosite v naključnem vzorcu.
• Uporabljajte levo stran kosišča, ko kosite travo blizu dreves, grmov ali poti. Rezilo reže približno 15 mm od strani kosišča.

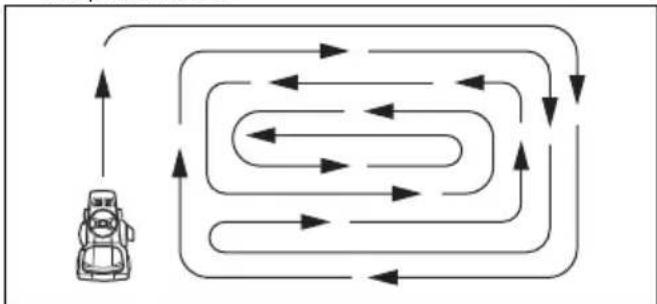

• Pri košnji večjih površin kosilnico med 1 ali 2 krogoma okrog delovnega območja premaknite v desno. Ta postopek bo oddaljil izmet trave od grmovja, ograj in dovoznih poti. Po približno dveh krogih okrog delovnega območja nadaljujte košnjo v nasprotni smeri.

- Za najboljše rezultate košnje travo kosite pogosto.

Vzdrževanje

Uvod

OPOZORILO: Pred izvajanjem

vzdrževalnih del morate prebrati in razumeti poglavje o varnosti.

Urnik vzdrževanja

X = Navodila so navedena v teh navodilih za uporabo.

O = Navodila niso navedena v teh navodilih v uporabo. Vzdrževalna dela naj izvede pooblaščena servisna delavnica.

Urnik vzdrževanja Pred vsako uporabo/te-	densko	Vsakih 50 h ali letno
Izdelek povežite z enoto Husqvarna Service Hub (HSH) in posodobite vdelano programsko opremo. Po potrebi opravite umerjanje.		O
V enoti Husqvarna Service Hub (HSH) preverite stanje baterije. Baterijo po potrebi napolnite na 80 %.		O
Prepričajte se, da so vsi pritrdilni elementi ustrezno pritrjeni. O
Namažite izdelek. Glejte načrt mazanj. X
Namažite sedež. O
Prepričajte se, da je v vseh 4 pnevmatikah ustrezen tlak. X X
Odstranite pogonska kolesa in nanesite mazivo na osi. O
Očistite kosišče, območje pod pokrovi in območje pod kosiš-čem.	X	X
Namažite okvir kosišča in nadzor prisotnosti kosišča. O
Namažite vodilna kolesca na kosišču. O
Preglejte rezila. Po potrebi rezila nabrusite in uravnovesite. O
Preverite vzporednost kosišča. Po potrebi prilagodite, tako da bo vzporedno.		X
Preverite gumb kardanskega pogona. X X
Preverite nadzor prisotnosti uporabnika (OPC). X X
Preverite vožnjo naprej in vzvratno vožnjo pri različnih hitrostih. O
Preglejte zbiralnik trave in mikrostikala za zbiralnik trave (samo pri modelih TC).	X	X

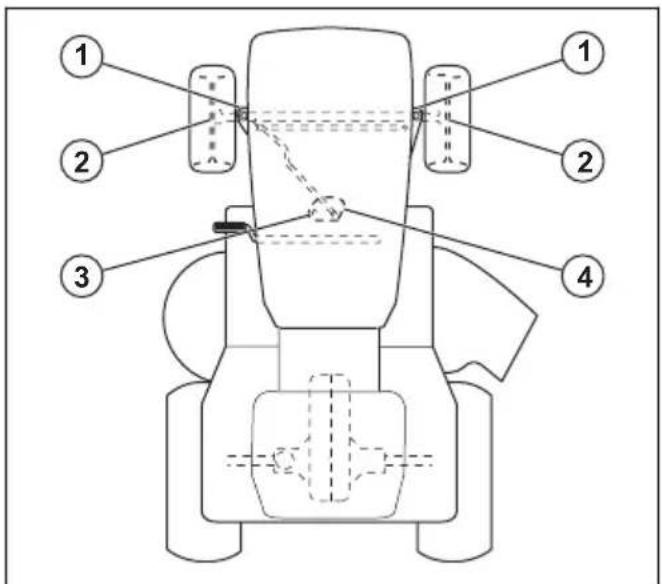

Načrt mazanja

POZOR: Ne uporabljajte visokotlačnega čistilnika ali parnega čistilnika. Voda lahko prodre v ležaje in električne priključke ter povzroči korozijo, ki poškoduje izdelek.

Izdelek po uporabi nemudoma očistite.

• Pred čiščenjem z mokro krpo, ga najprej očistite s krtačo. S pogonskega sistema odstranite travo in zemljo.
• Očistite odprtino za dovod zraka za hladilni ventilator krmilne enote motorja pogonskega motorja. Glejte Čiščenje odprtin za dovod zraka krmilne enote pogonskega motorja na strani 141.
• Očistite odprtine za dovod zraka do ventilatorjev za hlajenje krmilnih enot motorjev kosišča.
• Izdelek očistite z mehko krpo.
• V bližini električnih delov ali ležajev ne uporabljajte vode. Detergent pogosto povzroči večjo škodo.

• Preden na izdelek priklopite polnilnik, se prepričajte, da sta baterija in polnilnik čista.

• Očistite zgornji del kosišča, območje pod kosiščem in območje pod pokrovi motorjev. Očistite kosišče, kot je opisano v razdelku Čiščenje kosišča na strani 142. Očistite pokrove motorjev, kot je opisano v razdelku Čiščenje območja pod pokrovi motorjev na kosišču na strani 142.

• Ko je kosišče očiščeno, ga za kratek čas zaženite, da izpihate preostanek vode.

Čiščenje odprtin za dovod zraka krmilne enote pogonskega motorja

Opomba: Krmilna enota pogonskega motorja je nameščena v prostoru za zadnje levo kolo.

1. Izklopite izdelek. Glejte Zaustavitev izdelka na strani 139.
2. Prepričajte se, da je elektronska parkirna zavora aktivirana. Glejte Parkirna zavora na strani 137.

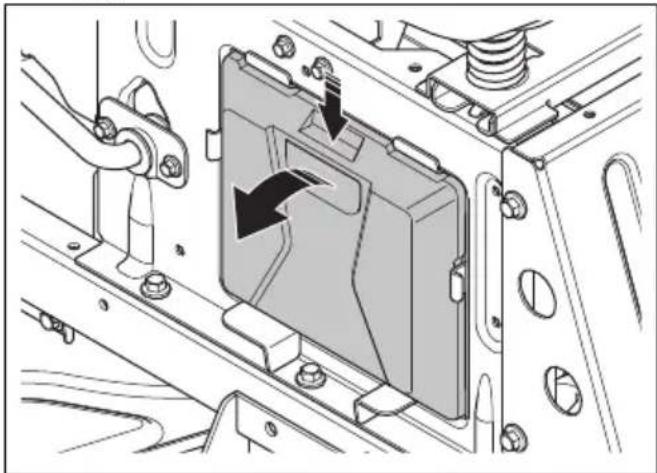

3. Odstranite pokrov na ohišju za kontrolno enoto motorja.

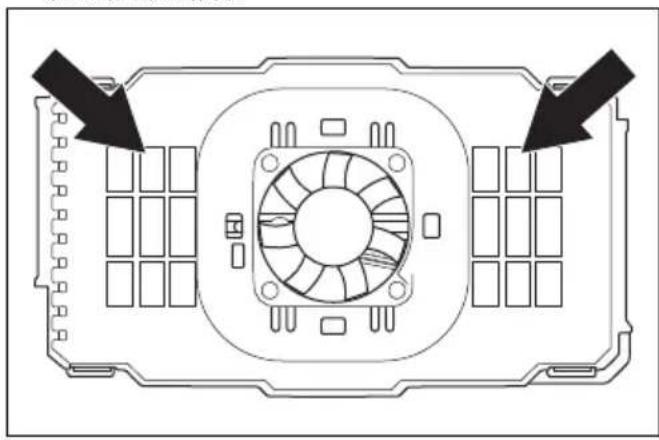

1. Odprtine za dovod zraka očistite s stisnjenim zrakom ali mehko krtačo.

POZOR: Ne uporabljajte vode ali detergenta. Voda ali detergent lahko poškodujeta električne sestavne dele.

Čiščenje kosišča

OPOZORILO: Ne uporabljajte izdelka z zlomljenim ali manjkajočim priključkom za izpiranje kosišča. Obstaja nevarnost izmeta predmetov. Poskrbite za takojšnjo zamenjavo zlomljenega ali manjkajočega priključka za izpiranje kosišča.

1. Izdelek parkirajte na prosto mesto na zelenici, ki je v bližini vodnega vira z vrtno cevjo.

POZOR: Izmetne cevi izdelka ne usmerite proti zgradbam ali vozilom.

1. Prepričajte se, da je kosišče izklopljeno. Glejte Aktiviranje in izklop kosišča na strani 138.
2. Izklopite izdelek. Glejte Zaustavitev izdelka na strani 139.
3. Prepričajte se, da je elektronska parkirna zavora aktivirana. Glejte Parkirna zavora na strani 137.

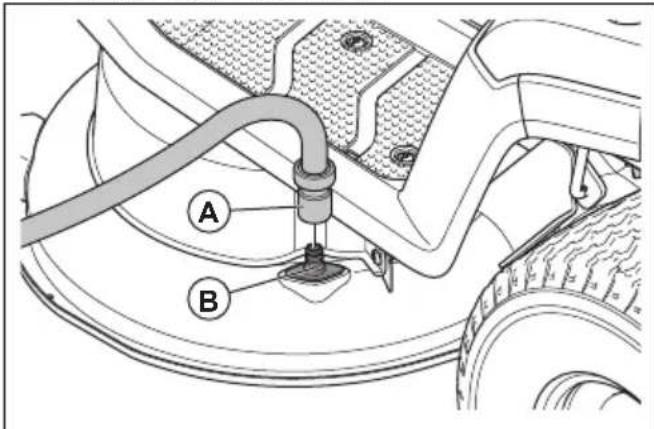

4. Na priključek za izpiranje kosišča (B) priklopite vrtno cev (A) in odprite dovod vode.

A B

1. Sedite na sedež in zaženite izdelek. Glejte Zagon izdelka na strani 137.

POZOR: Pred zagonom izdelka znova preglejte območje in se prepričajte, da je prosto.

1. Vklopite kosišče in ga pustite delovati s polno hitrostjo, dokler kosišče ni čisto. Glejte Aktiviranje in izklop kosišča na strani 138.
2. Izklopite kosišče in zaustavite izdelek. Glejte razdelka Aktiviranje in izklop kosišča na strani 138 in Zaustavitev izdelka na strani 139.
3. Prekinite dovod vode in s priključka za izpiranje kosišča odklopite vrtno cev.
4. Izdelek prestavite na suho območje.
5. Sedite na sedež in zaženite izdelek. Glejte Zagon izdelka na strani 137.
6. Vklopite kosišče in ga pustite delovati, dokler kosišče ni suho.

Čiščenje območja pod pokrovi motorjev na kosišču

1. Prepričajte se, da je kosišče izklopljeno. Glejte Aktiviranje in izklop kosišča na strani 138.
2. Izklopite izdelek. Glejte Zaustavitev izdelka na strani 139.
3. Prepričajte se, da je elektronska parkirna zavora aktivirana. Glejte Parkirna zavora na strani 137.

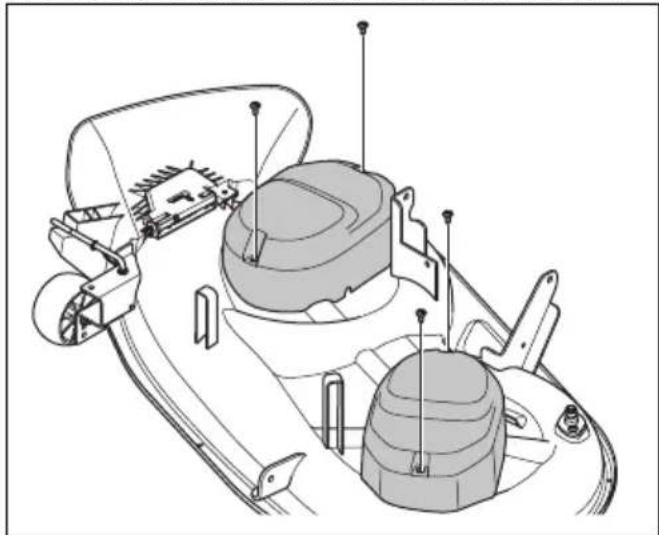

4. S kosišča odstranite 4 vijake in 2 pokrova motorjev.

1. S stisnjenim zrakom ali mehko ščetko očistite območje ob motorjih kosišča in krmilnih enotah motorjev.

POZOR: Ne uporabljajte vode ali detergenta. Voda ali detergent lahko poškodujeta električne sestavne dele.

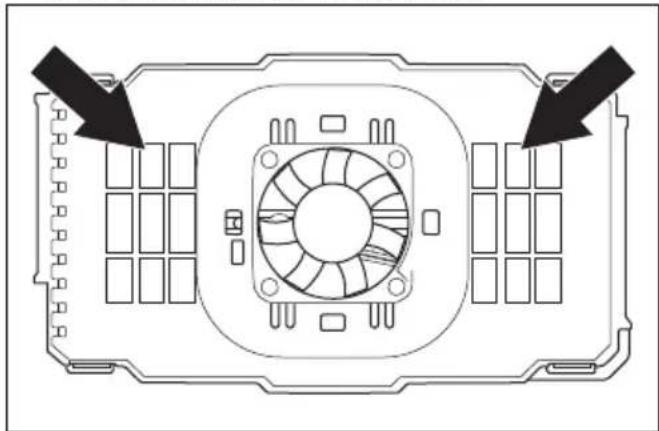

1. Odprtine za zrak na krmilnih enotah motorjev očistite s stisnjenim zrakom ali mehko ščetko.

POZOR: Ne uporabljajte vode ali detergenta. Voda ali detergent lahko poškodujeta električne sestavne dele.

Odstranitev in namestitev sprednjega pokrova

1. Odprite sprednji pokrov.

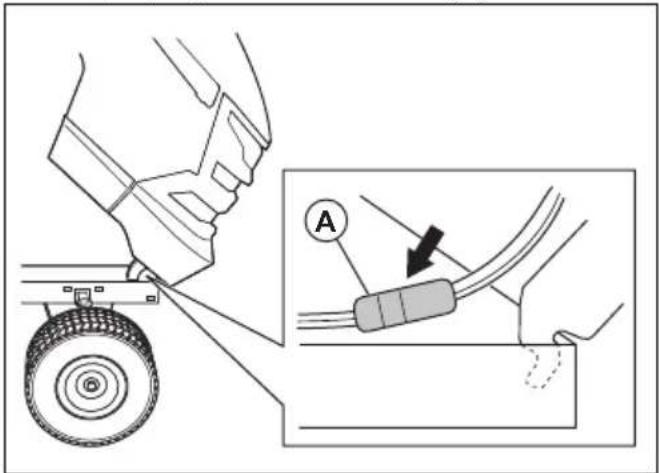

2. Odklopite priključek kabla žarometa (A).

POZOR: Uporabljajte samo originalne nadomestne dele Husqvarna. Izdelki z drugačnimi vrednostmi lahko poškodujejo izdelek.

1. Odprite sprednji pokrov.
2. Držalo LED-luči rahlo obrnite v nasprotni smeri urinega kazalca in ga izvlecite iz odsevnika.
3. Zamenjajte LED-luč v držalu LED-luči.
4. Držalo LED-luči potisnite v reflektor.
5. Namestite držalo LED-luči tako, da ga rahlo obrnete v smeri urinega kazalca.
6. Zaprite sprednji pokrov.

Pregled parkirne zavore

1. Izdelek parkirajte na trdi podlagi z nagibom največ 10°. Izdelek naj bo vklopljen.

OPOZORILO: Med

pregledovanjem parkirne zavore izdelka ne parkirajte na travnatem pobočju.

Opomba: Parkirna zavora je električna. Ko se izdelek ne premika, se samodejno aktivira parkirna zavora.

1. Prepričajte se, da je na zaslonu prikazan simbol parkirne zavore in da se izdelek ne premika. Če se izdelek premika, se obrnite na servisnega zastopnika družbe Husqvarna.

Odstranitev in namestitev notranjega pokrova nadzorne plošče

1. Odprite sprednji pokrov.

2. Odstranite kabel Husqvarna Service Hub (HSH) (A) iz reže v notranjem pokrovu nadzorne plošče.

1. Odstranite 2 vijaka (C) na dnu notranjega pokrova nadzorne plošče.
2. Previdno odstranite notranji pokrov nadzorne plošče.
3. Notranji pokrov nadzorne plošče namestite v obratnem vrstnem redu.

Zamenjava varovalke enote za krmiljenje napajanja

Pregorelo varovalko enote za krmiljenje napajanja prepoznate po pregoreli žici varovalke.

1. Prepričajte se, da je polnilnik odklopljen z izdelka. Glejte Odklop polnilnika baterije na strani 136.
2. Obrnite kontaktno ključavnico v položaj za izklop (O) in odstranite kontaktni ključ.
3. Odprite sprednji pokrov.

4. Odstranite notranji pokrov nadzorne plošče. Glejte Odstranitev in namestitev notranjega pokrova nadzorne plošče na strani 143.

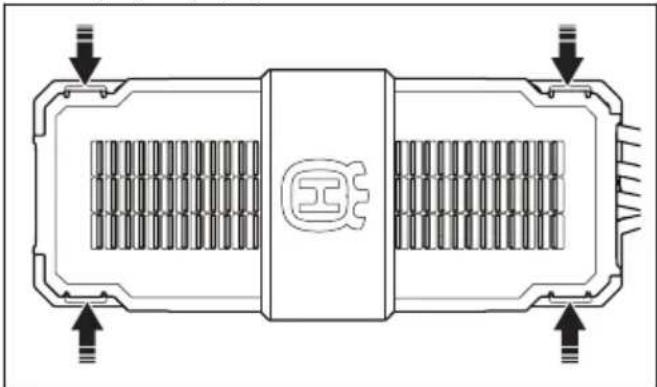

5. Potisnite 4 sponke in odstranite pokrov z enote za krmiljenje napajanja.

1. Če je varovalka pregorela, jo zamenjajte z novo varovalko enake vrste. Glejte Tehnični podatki na strani 156.

Opomba: Če varovalka enote za krmiljenje napajanja kmalu po zamenjavi znova pregori, se obrnite na servisnega zastopnika družbe Husqvarna.

Tlak v pnevmatikah

Prepričajte se, da je v vseh 4 pnevmatikah ustrezen tlak. Glejte, Tehnični podatki na strani 156.

Kosišče

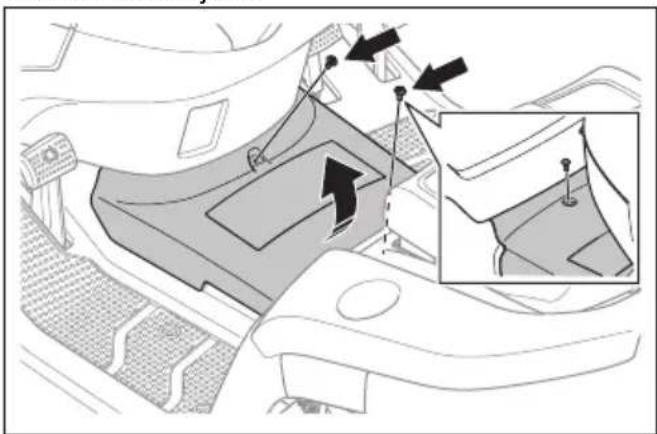

Odstranitev in namestitev pokrova okvirja

1. Odstranite 2 vijaka.

Odstranitev in namestitev kosišča

1. Izklopite kosišče in zaustavite izdelek.
2. Obrnite vklopno stikalo v položaj za izklop (O) in odstranite ključ vklopnega stikala.
3. Kosišče nastavite v najnižji položaj.
4. Odstranite pokrov okvirja. Glejte Odstranitev in namestitev pokrova okvirja na strani 144.

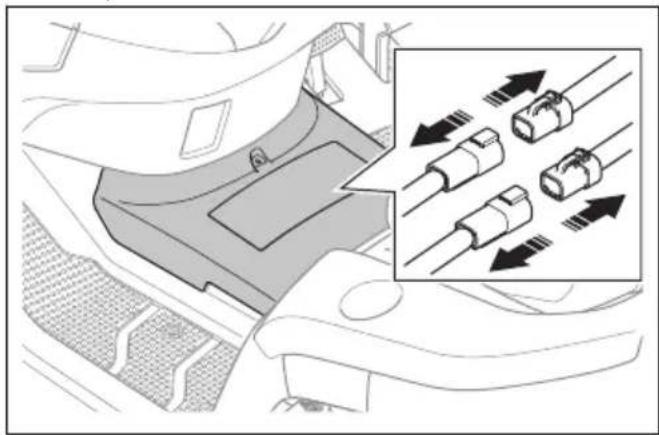

5. Odklopite 2 kabla s kosišča.

POZOR: Kontaktna ključavnica mora biti v položaju za izklop (O) in kontaktni ključ mora biti odstranjen. Nevarnost poškodbe električnih delov.

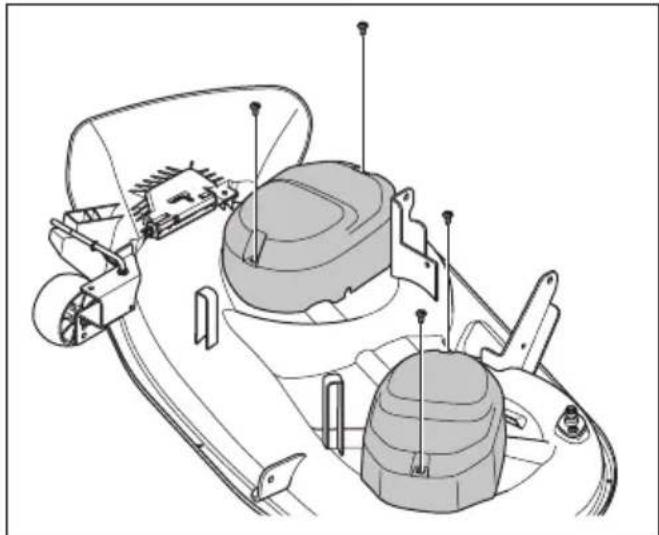

1. Odstranite 4 vijake in 2 pokrova motorja s kosišča.

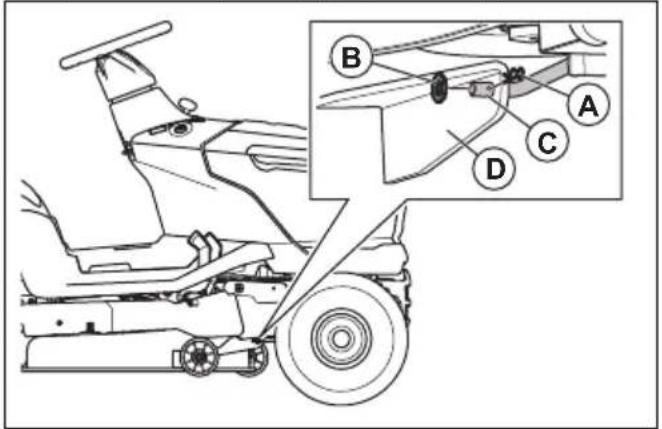

1. Za odklop sprednjega priklopa naredite naslednje.

a) Odstranite sponko (A) in podložko (B).

b) Odklopite sprednji priklop (C) z nosilca (D) na kosišču.

1. Za odklop 2 zadnjih priklopov naredite naslednje. En zadnji priklop je na levi strani izdelka, drugi zadnji priklop je na desni strani.

OPOZORILO: Kosišče je težko.

Pod kosišče namestite lomilko ali podoben pripomoček, ki bo podpiralo težo kosišča, ko odklopite 2 zadnja priklopa.

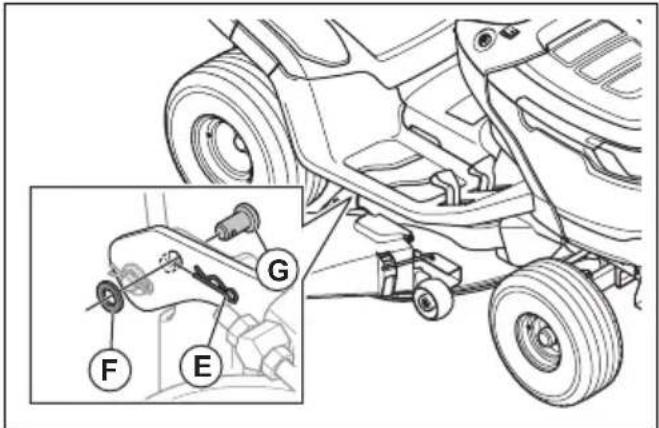

a) Odstranite sponko (E), podložko (F) in zatič (G) z leve strani.

b) Kosišče odklopite z levega zadnjega priklopa.

c) Z eno roko povlecite ročico za nastavitev višine košnje in jo držite v najnižjem položaju. Odstranite sponko, podložko in zatič s sprednje strani zadnjega desnega priklopa.

OPOZORILO: Ne sprostite ročice za nastavitev višine košnje. Mehanizem za nastavitev višine košnje je vzmeten. Če ročice za nastavitev višine košnje ne povlečete in držite, lahko sila vzmeti povzroči zmečkanino.

d) Kosišče odklopite z desnega zadnjega priklopa.

e) Previdno sprostite ročico za nastavitev višine košnje.

OPOZORILO: Mehanizem za nastavitev višine košnje je vzmeten. Sila vzmeti lahko povzroči zmečkanino. Izogibajte se stiku z njimi.

1. Ročico za nastavitev višine košnje premaknite v najvišji položaj.

2. Odstranite kosišče z izdelka.

3. Kosišče znova namestite v obratnem zaporedju.

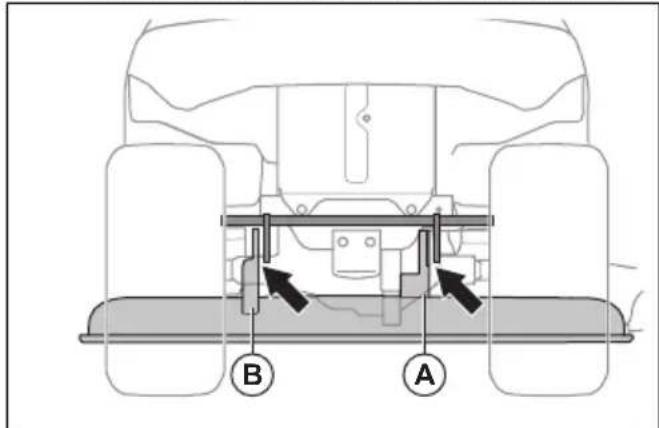

a) Prepričajte se, da sta nosilca ob namestitvi kosišča v ustreznem položaju. Nosilec na desni strani (A) mora biti na notranji strani desnega zadnjega priklopa. Nosilec na levi strani (B) mora biti na zunanji strani levega zadnjega priklopa.

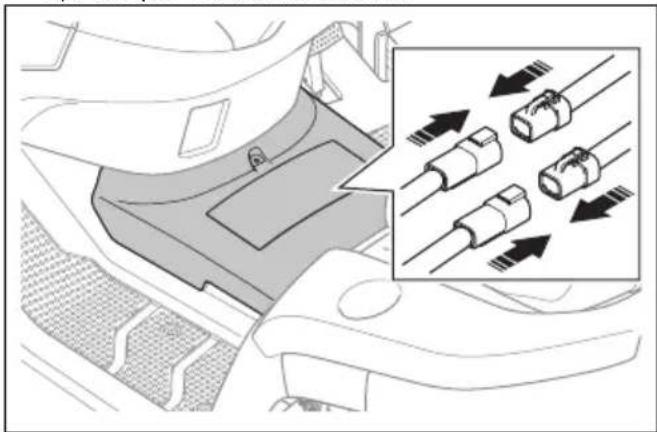

b) Priklopite 2 kabla na kosišče.

c) Namestite pokrov okvirja. Glejte Odstranitev in namestitev pokrova okvirja na strani 144.

Nastavitev vzporednosti kosišča

Obojestranska nastavitev kosišča

Če je višina košnje na desni in levi strani različna, lahko višino košnje prilagodite.

1. Prepričajte se, da je v vseh 4 pnevmatikah ustrezen tlak. Glejte Tlak v pnevmatikah na strani 144.

2. Izdelek parkirajte na ravno površino.

3. Obrnite kontaktno ključavnico v položaj za izklop (O) in odstranite kontaktni ključ.

4. Kosišče nastavite v najvišji položaj.

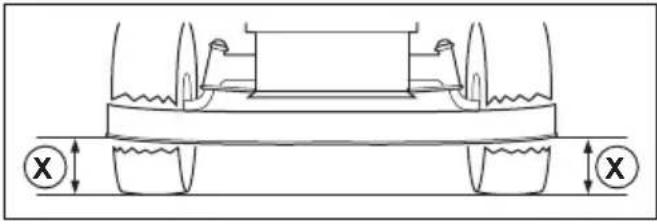

5. Na levi in desni strani izmerite razdaljo (X) od spodnjega roba kosišča do tal. Razdalja mora biti enaka na obeh straneh.

OPOZORILO: Rezila na kosišču so ostra in lahko povzročijo poškodbe. Uporabljajte zaščitne rokavice.

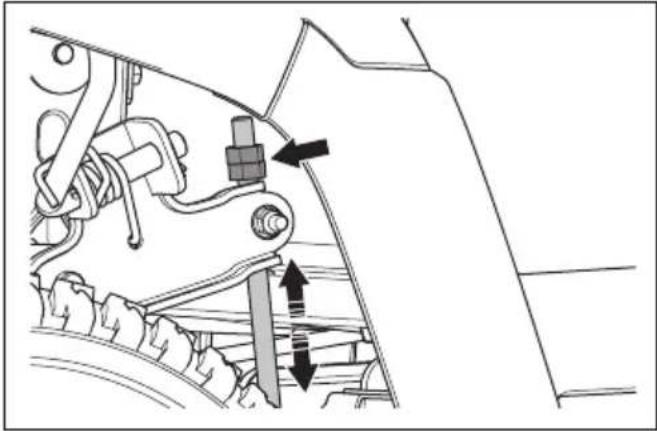

1. Odvijte varovalne matice na varovalih za višino košnje.

Opomba: Varovali za višino košnje sta za kosiščem in pred zadnjimi kolesi.

1. Prilagodite matice na varovalih za višino košnje tako, da je višina košnje na levi in desni strani kosišča enaka.

a) Za spust kosišča matice obrnite v nasprotni smeri urinega kazalca.
b) Za dvig kosišča matice obrnite v smeri urinega kazalca.

1. Znova izmerite razdaljo. Prilagajajte, dokler nista obe strani enaki.
2. Po opravljeni obojestranski nastavitvi zategnite varovalne matice.
3. Pokosite nekaj trave in si oglejte rezultate. Če je potrebno, izvedite prilagoditve.

Izravnava sprednjega in zadnjega dela kosišča

Pred začetkom izravnave sprednjega in zadnjega dela kosišča mora biti kosišče obojestransko izravnano.

Glejte Obojestranska nastavitev kosišča na strani 145.

1. Prepričajte se, da je v vseh 4 pnevmatikah ustrezen tlak. Glejte Tlak v pnevmatikah na strani 144.
2. Izdelek parkirajte na ravno površino.

3. Obrnite kontaktno ključavnico v položaj za izklop (O) in odstranite kontaktni ključ.

4. Kosišče nastavite v najvišji položaj.

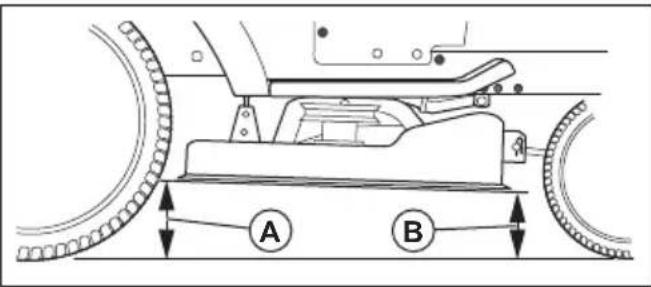

5. Na sprednjem (A) in zadnjem delu (B) izmerite razdaljo od spodnjega roba kosišča do tal. Razdalja mora biti na sprednjem delu 5–10 mm manjša kot na zadnjem delu.

OPOZORILO: Rezila na kosišču so ostra in lahko povzročijo poškodbe. Uporabljajte zaščitne rokavice.

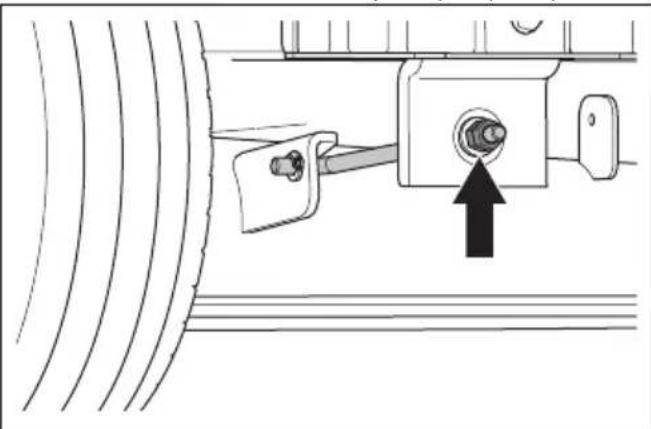

1. Če morate izravnati sprednji del, odvijte varovalno matico in obrnite matico na sprednjem priklopu.

Opomba: Sprednji priklop je na sprednjem delu izdelka, za dušilnikom.

a) Za spust sprednjega dela kosišča matico obrnite v nasprotni smeri urinega kazalca.
b) Za dvig kosišča matico obrnite v smeri urinega kazalca.
c) Po opravljeni izravnavi sprednjega dela zategnite varovalno matico.

Pregledovanje rezil

POZOR: Poškodovana ali neustrezno uravnotežena rezila lahko povzročijo poškodbe izdelka. Zamenjajte poškodovana rezila. Za pomoč pri brušenju in uravnoteženju rezil prosite pooblaščeno servisno delavnico.

1. Odstranite kosišče. Glejte, Odstranitev in namestitev kosišča na strani 144.
2. Oglejte si rezila, da preverite, ali so poškodovana in ali jih je treba nabrusiti.

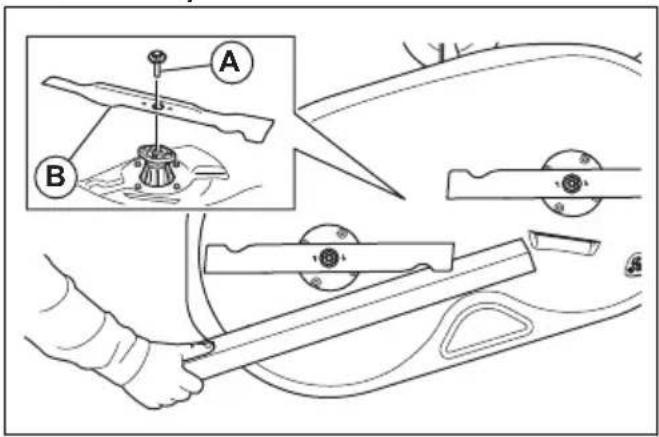

Zamenjava lopatic

1. Odstranite kosišče. Glejte Odstranitev in namestitev kosišča na strani 144.
2. Rezilo blokirajte z leseno klado.

OPOZORILO: Zaradi neustrezne vrste rezila lahko kosišče povzroči izmet predmetov in povzroči resne poškodbe. Uporabljajte le rezila, navedena v poglavju Tehnični podatki na strani 156.

1. Vijake privijte z zateznim momentom 58.5–69.5 Nm.
2. Namestite kosišče. Glejte Odstranitev in namestitev kosišča na strani 144.

Nastavitev vodilnih kolesc

Vodilna kolesca ohranjajo kosišče v pravilnem položaju na tleh, kar preprečuje popoln odrez trave na večini

terenov. Vodilna kolesca so pravilno nastavljena, će so nekoliko dvignjena od tal, ko je kosišče dvignjeno na potrebno višino košnje.

1. Izdelek parkirajte na ravno površino.
2. Obrnite kontaktno ključavnico v položaj za izklop (O) in odstranite kontaktni ključ.

3. Kosišče nastavite na potrebno višino košnje. Glejte Nastavitev višine košnje na strani 138.

4. Odstranite matico (A), vijak (B), podložko (C), vodilno kolesce (D) in pušo (E).

1. Namestite vodilno kolesce, pušo, vijak, podložko in matico v eno od treh odprtin.
2. Nastavite vsa vodilna kolesca po enakem postopku.

Odpravljanje težav

Urnik odpravljanja težav

Težava Vzrok Ukrep
Zaslon se ne vklopi, ko kontaktno ključavnico obrnete v položaj "l".	Baterija je prazna. Napolnite baterijo. GlejtePolnjenje baterije na strani 135.
	Baterija je v stanju mirovanja. Za vklop baterije pritisnite in za 2 sekundi pridržite gumb za vklop. Če se baterija ne zažene, jo je treba neprekinjeno polniti, dokler ne bo do konca napolnjena. Če je baterija v načinu spanja, je čas polnjenja daljši.
	Varovalka enote za krmiljenje napajanja je pregorela.	Zamenjajte varovalko enote za krmiljenje napajanja, glejte poglavje Zamenjava varovalke enote za krmiljenje napajanja na strani 143. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
	Zaslon ali kabel zaslona je po-kvarjen.	Obrnite se na servisnega zastopnika Husqvarna.
	Vklopno stikalo je okvarjeno.
Ob pritisku gumba za zagon se način vožnje ne zažene.	Napačen postopek zagona. Prepričajte se, da uporabljate pravilen postopek zagona. Glejte Zagon izdelka na strani 137.
	Gumb za zagon je pritisnjen manj kot 2 sekundi.	Pritisnite gumb za zagon in ga pridržite 2 sekundi. Na zaslonu je prikazano, da je način vožnje vklopljen.
	Krmilna plošča je pokvarjena. Obrnite se na servisnega zastopnika Husqvarna.
Motorji kosišča se ne zaženejo. Kosišče ni aktivirano. Vklopite kosišče.	GlejteAktiviranje in izklop kosišča na strani 138.
	Kabel, ki vodi na kosišče, ni pravilno priklopljen.	Priklopite kosišče na izdelek. Glejte Odstranitev in namestitev kosišča na strani 144.
	Kosišče je polno trave. Očistite kosišče. GlejteČiščenje izdelka na strani 141.
	Trava je previsoka. Prilagodite višino košnje višini trave.
	Temperatura krmilnih enot motorjev kosišča je previsoka.	Zaustavite izdelek in počakajte, da temperatura pade. Ponovno zaženite po 20 minutah.
	Sistem vzvratnega delovanja (ROS) je deaktiviran.	Vklopite sistem vzvratnega delovanja (ROS).Glejte Uporaba sistema vzvratnega delovanja (ROS) na strani 138.
	Ko poskušate znova zagnati kosišče se sistem vzvratnega delovanja (ROS) aktivira.	1. Kontaktno ključavnico obrnite v položaj za vklop (I).2. Zaženite način vožnje.3. Vklopite sistem vzvratnega delovanja (ROS).4. Vklopite kosišče.
	Na kosišču je prišlo do napake. Izklopite kosišče. Če težava ni odpravljena, izklopite izdelek in kontaktno ključavnico obrnite v položaj za izklop (O). Pred ponovnim poskusom zagona izdelka počakajte 5 minut. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
Nivo napolnjenosti baterije je ni-zek, zato so se rezila ustavila za zmanjšanje porabe. GlejteIndikator baterije na strani 136.	Preverite, ali je na izmetu trave nameščen zbiralnik za travo ali druga dodatna oprema (če je na voljo).
	Napolnite baterijo. Glejte Polnjenje baterije na strani 135.
Motorji kosišča so okvarjeni. Obrnite se na servisnega zastopnika Husqvarna.
Krmilne enote motorjev kosišča so pokvarjene.
V kablu, ki vodi na kosišče, ni električne energije.
Akumulatorska baterija se ne polni. LED-indikatorji nad vtičnico polnilnika baterije ne zasvetijo.	Polnilnik baterije ni pravilno priključen v omrežno vtičnico ali na izdelek.	Prepričajte se, da je polnilnik pravilno priklop-ljen. Glejte Polnjenje baterije na strani 135.
	Stikalo za vklop/izklop na polnil-niku je obrnjeno v položaj za iz-klop (OFF).	Stikalo za vklop/izklop na polnilniku obrnite v položaj za vklop (ON).
	Polnilnik baterije je okvarjen. Odklo	opite polnilnik baterije in se obrnite na servisnega zastopnika družbe Husqvarna.
	Prišlo je do notranje napake.
	Omrežna vtičnica je okvarjena. Pol	nilnik priklopite v omrežno vtičnico z na-petostjo in frekvenco, ki sta navedeni na tip-ski ploščici.
Akumulatorska baterija se ne pol-ni. LED-indikatorji nad vtičnico za polnilnik utripajo rdeče.	Temperatura ni v temperaturnem območju za polnjenje.	Počakajte, da temperatura baterije pade na raven v dovoljenem temperaturnem območ-ju za polnjenje. Glejte Polnjenje baterije na strani 135. Preverite, ali so na zaslonu prika-zani opozorilni simboli. Glejte LED-indikatorji na strani 151 in Opozorilni indikator na zaslo-nu na strani 131.
	Baterija je okvarjena. Odklopite po	nilnik baterije in se obrnite na servisnega zastopnika družbe Husqvarna.
	Prišlo je do notranje napake.
Akumulatorska baterija se ne pol-ni. LED-indikatorji nad vtičnico za polnilnik kažejo stanje polnjenja z rumeno barvo.	Temperatura baterije je višja ali nižja od dovoljenega temperatur-nega območja polnjenja.	Prepričajte se, da sta polnilnik in izdelek na mestu, na katerem je temperatura v dovolje-nem temperaturnem območju. Glejte Polnje-nje baterije na strani 135. Če je polnilnik pri-klopljen, se polnjenje samodejno zažene, ko je temperatura baterije v dovoljenem tempe-raturnem območju za polnjenje. Če težave ne morete odpraviti, se obrnite na servisnega zastopnika družbe Husqvarna.
Ko je kosišče aktivirano, izdelek vibrira.	Rezila niso pritrjena ali so poško-dovana.	Preglejte rezila. Glejte Pregledovanje rezil na strani 146. Če težave ne morete odpraviti, se obrnite na servisnega zastopnika družbe Husqvarna.
	Eno ali več rezil ni pravilno na-meščenih ali uravnoteženih.
	Motor kosišča ni trdno pritrjen.
Ko je kosišče deaktivirano, izde-lek vibrira.	Eno ali več koles ni trdno pritrje-nih.	Vizualno jih preglejte. Če težava ni odprav-ljena, se obrnite na servisnega zastopnika družbe Husqvarna.
	Pnevmatika izdelka je spuščena.
	V izdelku so odviti vijaki.
	Pogonski motor ni trdno pritrjen.
Izdelek se izklopi, ko ga želite upravljati v vzvratni smeri.	Sistem vzvratnega delovanja (ROS) je deaktiviran.	Vklopite sistem vzvratnega delovanja (ROS). Glejte Uporaba sistema vzvratnega delova-nja (ROS) na strani 138.
Rezultati košnje niso zadovoljivi. Re	Rezila so otopela. Preglejte, ali so rezila obrabljena ali poško-dovana. Glejte Pregledovanje rezil na strani 146.
	Trava je dolga ali mokra. Glejte	Zagotavljanje dobrih rezultatov košnje na strani 139.
	Kosišče ni vzporedno s tlemi. Nastavite vzporednost kosišča. Glejte Nasta-vitev vzporednosti kosišča na strani 145.
	Kosišče je zamašeno s travo. Očistite kosišče. Glejte Čiščenje izdelka na strani 141.
	Sredinski kanal cev je zamašen s travo (če je nameščen).	Odstranite blokado s travo v sredinski izmet-ni cevi.
	Zračne odprtine v kosišču so za-mašene.	Očistite kosišče. Glejte Čiščenje kosišča na strani 142.
	Tlaka v pnevmatikah na desni in levi strani se razlikujeta.	Prepričajte se, da je v vseh pnevmatikah us-trezen tlak. Glejte Tehnični podatki na strani 156.
	Izdelek deluje pri previsoki hitro-sti.	Glejte Zagotavljanje dobrih rezultatov košnje na strani 139.
	Število vrtljajev motorja je preniz-ko.	Glejte Zagotavljanje dobrih rezultatov košnje na strani 139.

LED-indikatorji

LED-indikatorji na zaslonu signalizirajo obstoj napake ali neupoštevanje pogojev za uporabo. Glejte Delovni pogoji na strani 130.

Simbol		Ime Prikaz na zaslonu Vzrok/ukrep
		Ročica za nadzor prisotnosti uporabnika (OPC)	Prikaže se znak. Zagon je preprečen, ker je uporabnik zapustil sedež.
			Znak utripa. Voznik se med vožnjo dvigne sedeža.
		Indikator električne parkirne zavore.	Prikaže se znak. Elektronska parkirna zavora je aktivirana.
			Znak utripa. Električna parkirna zavora je deaktivirana. Zagon je preprečen. Glejte Zagon izdelka na strani 137.
		Indikator vklopljenih rezil P	Prikaže se znak. Kosišče je vklopljeno.
			Simbol nekaj sekund utripa. Kosišče je vklopljeno. Zagon je preprečen. Glejte Zagon izdelka na strani 137.

Simbol Ime Prikaz na zaslonu Vzrok/ukrep
		Indikator za opozorilo Prikaže se znak. Na izdelku je prišlo	do kritič- ne napake. Zaustavite izdelek in kontaktno ključavnico obr- nite v položaj za izklop (O). Pred ponovnim zagonom iz- delka počakajte 5 minut. Če težava ni odpravljena, se obr- nite na servisnega zastopnika družbe Husqvarna.
		Znak utripa. V izdelku je prišlo	do napake. Za več informacij glejte kombi- nacijo simbolov na zaslonu.
		Napaka vklopa rezil Simboli utripajo. Temperatura motorja	kosišča ali krmilne enote motorja ko- sišča je previsoka. Deaktiviraj- te izdelek in počakajte, da temperatura pade. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
			Prišlo je do napake motorja kosišča ali krmilne enote mo- torja kosišča. Izklopite kosiš-če. Če težave ni mogoče od- praviti, zaustavite izdelek in pred ponovnim zagonom po- čakajte 5 minut. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.
		Indikator stanja pripravlje- nosti	Prikaže se znak. Izdelek je v načinu za vožnjo.
			Znak utripa. Izdelek je v načinu prostega teka.
		Napaka stanja pripravlje- nosti	Simboli utripajo. Zagon je onemogočen, ker je pritisnjena stopalka za vožnjo naprej ali stopalka za vzvratno vožnjo. Glejte Zagon izdelka na strani 137.
		Indikator napolnjenosti akumulatorske baterije	4 LED-indikatorji utripajo za- poredoma. Baterija se polni. Zagon je preprečen, ker je priklopljen polnilnik. Glejte Zagon izdelka na strani 137.

Simbol Ime Prikaz na zaslonu Vzrok/ukrep
	Opozorilo o bateriji LED-indikator 1 napolnjenosti baterije in opozorilni indikator utripata.	Baterija je prazna. Napolnite baterijo. Glejte Polnjenje baterije na strani 135.
		LED-indikatorja 1 in 4, stanje napolnjenosti baterije in opozorilni indikator, utripata.
		Temperatura baterije je višja od priporočene. Zaustavite izdelek in kontaktno ključavnico obrnite v položaj za izklop (O). Pred ponovnim zagonom izdelka počakajte, da temperatura baterije pade. Če težava ni odpravljena, se obrnite na servisnega zastopnika družbe Husqvarna.

Transport skladiščenje in odstranitev

Prevoz

• Izdelek je težek in lahko povzroči zmečkanine. Bodite previdni, ko ga natovarjate ali raztovarjate z vozila ali prikolice.
• Za prevoz izdelka uporabite odobreno prikolico.
• Pred prevozom izdelka s prikolico ali po cesti se seznanite z lokalnimi prometnimi predpisi.
• Za lažje natovarjanje izdelka na prikolico kosišče prestavite v najvišji položaj.

Vleka izdelka

Če želite izdelek premakniti, ko je napajanje izklopljeno, mora biti sistem električne parkirne zavore deaktiviran.

1. Deaktivirajte sistem električne parkirne zavore. Glejte, Ročno dvigovanje izdelka na strani 137.

2. Izdelek vlecite pri nizki hitrosti in le na kratke razdalje.

Varna pritrditev izdelka med prevozom

OPOZORILO: Preden izdelek pritrdite, morate prebrati in razumeti poglavje o varnosti. Glejte, Varnost na strani 126.

OPOZORILO: Aktiviranje parkirne zavore ni zadosten ukrep za zaščito izdelka med prevozom. Izdelek trdno pričvrstite v prostor za nalaganje.

Oprema: 2 odobrena trakova in 4 zagozde.

1. Izdelek parkirajte v sredino prostora za nalaganje.

1. Središče težišča izdelka mora biti nad osjo koles transportnega vozila. Če za prevoz uporabljate prikolico, preverite, ali je navpična sila na vlečno kljuko pravilna.

1. Uporabite parkirno zavoro.

2. Odstranite vse nepritrjene predmete.

3. Na vlečno kljuko namestite prvi trak.

• Dostavljene 48 V baterije so v skladu z zahtevami zakonodaje glede nevarnega blaga.
• Pri transportu, će ga izvaja tretja oseba ali posrednik, je treba upoštevati posebna navodila na embalaži in nalepkah.
• Pred pošiljanjem izdelka se posvetujte z osebo, ki je posebej usposobljena za nevarne snovi. Upoštevajte vse veljavne nacionalne predpise.
• Ob vstavljanju baterije v paket prelepite izpostavljene kontakte. Baterijo vstavite v ozek paket tako, da se ne more premikati.

Shranjevanje

Ob koncu sezone ali pred shranjevanjem, daljšim od 30 dni, morate izdelek pravilno pripraviti.

OPOZORILO: Z izdelka odstranite travo, listje in druge vnetljive snovi, da zmanjšate nevarnost požara. Pred skladiščenjem se motor mora ohladiti.

• Kontaktno ključavnico obrnite v položaj za izklop (O).
• Za čiščenje izdelka glejte poglavje Čiščenje izdelka na strani 141. Popravite poškodovano barvo, da preprečite korozijo.
• Preglejte, ali je kakšen del izdelka obrabljen ali poškodovan, ter zategnite zrahljane vijake in matice.
• Baterijo pred shranjevanjem do konca napolnite. Poskrbite, da bodo baterije med skladiščenjem napolnjene 50 % ali več.

Opomba: Ko je izdelek skladiščen ali je stanje napolnjenosti zelo nizko, lahko baterija preide v način spanja. Za zagon baterije morate pritisniti gumb za zagon in ga držati pritisnjenega 2 sekundi. Če se baterija ne zažene, jo je treba neprekinjeno polniti, dokler ne bo do konca napolnjena. Ko je baterija v načinu spanja, je čas polnjenja daljši.

• Namažite vse mazalke, zglobe in preme.
- Izdelek skladiščite na čistem in suhem mestu. Na izdelek namestite zaščitno prevleko.

Opomba: Zaščitno prekrivalo za zaščito izdelka med skladiščenjem ali prevozom je na voljo pri vašem prodajalcu.

• Izdelek skladiščite v zaklenjenem prostoru, tako da otroci ali osebe, ki niso primerne za rokovanje z izdelkom, do izdelka ne morejo dostopati.
• Izdelek in napajanje shranjujte na suhem mestu, kjer ne zmrzuje.
• Če boste izdelek uporabljali, ga skladiščite na območju, kjer znaša temperatura okolice med 0 °C/32 °F in 50 °C/122 °F. Če izdelka ne boste uporabljali, ga lahko skladiščite na območju, kjer znaša temperatura okolice med -20 °C/-4 °F in 50 °C/122 °F.
• Izdelek hranite zaščiten pred sončno svetlobo.
• Izdelka ne shranjujte v prostoru, v katerem je lahko prisotna statična elektrika.

Odstranitev akumulatorja in polnilnika akumulatorja

Simboli na izdelku ali njegovi embalaži opozarjajo, da tega izdelka ne smete obravnavati kot gospodinjskega odpadka. Namesto tega ga je treba odnesti v ustrezno

zbirališče, kjer bodo poskrbeli za recikliranje električnih in elektronskih naprav.

Z zagotavljanjem pravilne obravnave izdelka boste pomagali preprečiti njegov morebiten škodljiv učinek na okolje in ljudi, do katerega bi lahko prišlo, kot posledica nepravilnega upravljanja z odpadki. Podrobnejše informacije o recikliranju tega izdelka lahko dobite v svoji občini, v komunalnem podjetju ali v trgovini, kjer ste ga kupili.

• Kemikalije so lahko nevarne, zato jih ni dovoljeno iztočiti na tla. Uporabljene kemikalije vedno zavrzite na servisnem centru ali primernem odlagališču.
• Če je izdelek izrabljen, ga pošljite prodajalcu ali ustreznemu zbirno-reciklažnem centru.
• Olje in baterija imata lahko škodljive posledice za okolje. Spoštujte lokalne zahteve za recikliranje in veljavne predpise.
• Baterije ne zavrzite med gospodinjske odpadke.
• Baterijo zavrzite v pooblaščeni servisni delavnici Husqvarna ali v zbirnem centru za odpadne baterije.

Tehnični podatki

Tehnični podatki

Mere
Širina brez kosišča, mm 916
Širina s kosiščem, mm 990
Višina, mm 1100
Dolžina, mm 1680
Teža s kosiščem in baterijo, kg 161
Medosna razdalja, mm 1152
Širina koloteka, spredaj, mm 730
Širina koloteka, zadaj, mm 700
Tlak v pnevmatikah, spredaj, kPa/bar/PSI 150/1,5/21,76
Tlak v pnevmatikah, zadaj, kPa/bar/PSI 100/1/14,5
Sprednji pnevmatiki 15×6-6
Zadnji pnevmatiki 18/8,5-8
Najv. naklon, stopinje ° 10
Največja dovoljena masa vlečne opreme pri naklonu 10°, kg 100
Največja dovoljena navpična obremenitev na vlečni kljuki, N/kg 250/25
Največja dovoljena vodoravna obremenitev na vlečni kljuki, N/kg 250/25
Pogonski motor
Tip motorja	Brezkrtačni motor na enosmerni tok
Napetost, V	48
Nazivna izhodna moč motorja v kW	1,5
Najv. število vrtljajev motorja, vrt/min	3500
Menjalnik
Znamka	LINUX
Prostornina masti, litri	0,12
Najv. hitrost vožnje naprej v km/h	10
Najv. hitrost vzvratne vožnje v km/h	6
Električni sistem
Vrsta	48 V, enosmerni tok, negativno ozemljeni
Glavna varovalka, A	80
Varovalka kosišča, A	80
Varovalka za enoto krmiljenja napajanja, A/V 3/58
Vrsta žarnice 12 V, 18 W
Kosišče
Širina rezanja, mm 950
Izhodna moč motorja kosišča, kW 3 × 0,9
Višina košnje, 6 položajev, mm 25–100
Emisije hrupa ^16
Raven zvočne moči, izmerjena v dB(A) 98
Nivo moči hrupa, zajamčeno dB(A) 100
Nivoji hrupa ^17
Raven zvočnega tlaka pri uporabnikovem ušesu v dB (A) 83
Ravni vibracij ^18
Nivo vibracij pri volanu, m/s ^2	1,2
Nivo vibracij pri sedežu, m/s ^2	2,0
Rezila
Dolžina rezila v mm 483
Številka izdelka 537 67 42-08
Številka izdelka, komplet za mulčenje (dodatna oprema) ^19	547 55 55-01
Številka izdelka, rezilo za mulčenje (dodatna oprema) ^20	537 67 43-08

OPOZORILO: Uporabljajte samo kosišča, ki so navedena v tem priročniku. Kosišča, ki niso odobrena za ta izdelek, lahko povzročijo izmet predmetov pri veliki hitrosti in hude telesne poškodbe.

Kontrolne točke
Vzporednost kosišča z višino košnje v položaju 1 5–10 mm	/0,197–0,394 palca
Upravljanje višine košnje v položaju 1 25 ± 2 mm/0,98 ± 0	079 palca

Homologirane baterije

V tem izdelku uporabljajte samo originalne baterije.

Baterija EM-5240Li
Številka izdelka 598 84 43-01
Vrsta Litij-ionska
Zmogljivost akumulatorja v Ah 38,5
Nazivna napetost, V 50,4
Teža, kg/lb 17/38

Odobreni polnilniki baterije

Polnilnik akumulatorske baterije	PS300C (priložen)	PS900C (dodatna oprema)
Vhodna napetost, V 220–240 220–240
Vhodni tok, A 1,8 4,5
Frekvenca, Hz 50 50
Moč, W 300 900
Izhodna napetost, V 58 58
Izhodni tok, A 5,3 15,5

Servisiranje

Pri pooblaščenem servisnem centru opravite letni pregled, da poskrbite za varno in učinkovito delovanje izdelka na vrhuncu sezone. Najprimernejši čas za servis ali pregled izdelka je zunaj sezone.

Ko pošiljate naročilo za rezervne dele, navedite podatke o letu nakupa, modelu, vrsti in serijski številki.

Vedno uporabljajte originalne rezervne dele.

Izjava o skladnosti

Izjava EU o skladnosti

Pri Husqvarna AB, SE 561 82 Huskvarna, ŠVEDSKA, tel. [phone], na lastno odgovornost izjavljamo, da je predstavljeni izdelek:

Opis Sedežna kosilnica

Znamka Husqvarna

Vrsta/model TS 100i

Identifikacija Serijske številke od letnika 2023 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

2014/30/EU "o elektromagnetni združljivosti"

2000/14/EC "o emisijah hrupa v okolico"

2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN ISO 12100:2010, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-3:2013+A1:2017+A2:2018, EN 62841-1:2015/AC:2015/A11:2022, EN ISO 14982:2009, EN 61000-6-2:2005, EN 61000-6-3:2007+A1:2011+AC:2012, EN 5066 EN IEC 63000:2018.

Priglašeni organ: 0197, TÜV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg, Germany je potrdil skladnost z direktivo Sveta 2000/14/ES, postopki ugotavljanja skladnosti: Priloga VI.

Za več informacij v zvezi z emisijami hrupa glejte poglavje Tehnični podatki na strani 156.

Huskvarna, 2024-01-30

Claes Losdahl, vodja razvoja/vrtni izdelki, Husqvarna AB Odgovorni za tehnično dokumentacijo

Husqvarna®

www.husqvarna.com

Originalanweisungen
