GEBRUIKSAANWIJZING TC 100i HUSQVARNA

NL Gebruiksaanwijzing 90-131

SL Navodila za uporabo 132-172

Inhalt

Einleitung. 2

Sicherheit. 6

Montage. 14

Betrieb. 18

Wartung 23

Fehlerbehebung. 34

Vervoer, opslag en verwerking. 125

Montage. 102

Afleveringsinspectie en productnummers

Let op: Bij dit product werden een afleveringsinspectie uitgevoerd. Vraag uw dealer om een getekend exemplaar van het afleveringsinspectiedocument.

Contactinformatie servicework-plaats:
Deze gebruikershandleiding hoort bij het product met het product//serienummer:
/
Motor:

Productbeschrijving

Dit is een zitmaaier waar bij het maaidek is aangebracht tussen de voor- en achteras. Het product werkt op een accu, die al is aangebracht.

Gebruik

Deze machine mag alleen worden gebruikt voor het maaien van grayscale in privétuinen en op privéhellingen van maximaal 10^ . De machine mag Niet worden gebruikt in openbare parken, op sportvelden, in de landbouw of in de bosbouw. Bevestig een optionele accessoire om het product voor andere doeleinden te gebruiken. Gebruik het product uitsluitend met accessoires die door de fabrikant� goedgekeurd. Neem contact op met een erkende serviceworkplaats voor meer informatie.

leder ander gebruik van de machine is onjuist gebruik. Hierdoor komt uw garantie te vervallen en is de fabrikant Niet verantwoordelijk voor schade aan de gebruiker of derden.

Zie deplaatselijke richtlijnen voor het gebruik van gazonmaaiers.

Verzeker uw product

Zorg ervoor dat uw nieuwe product verzekerd is. Neem bij twijfel of vragen over verzekering contact op met uw verzekeraar. Wij raden u aan een all-risk verzekering af te sluiten die alle risico's afdekt, inclusief schade aan derden, brand, schade, diefstal en aansprakelijkheid.

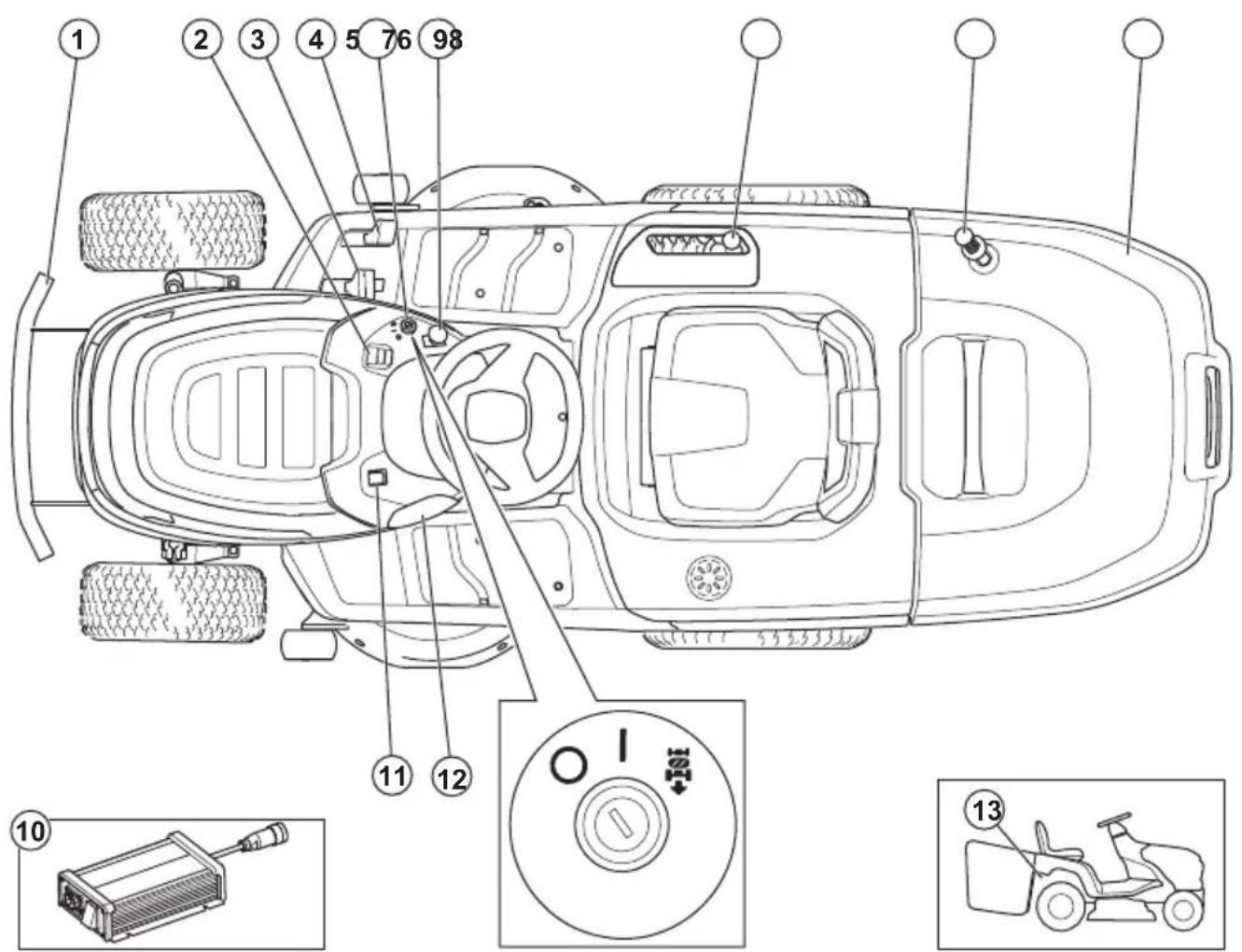

1. Voorste bumper
2. Display

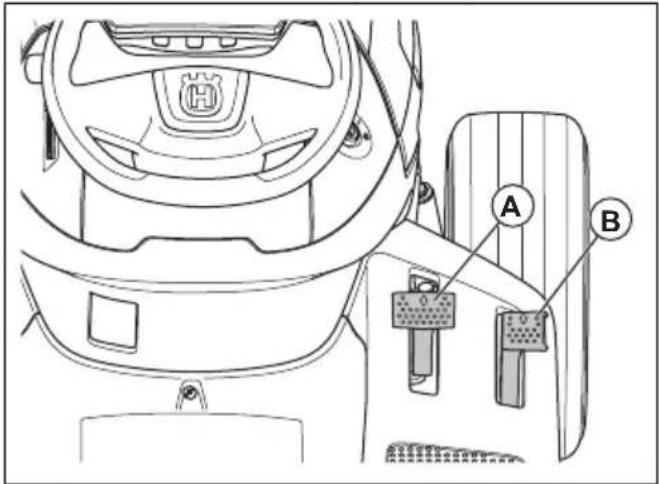

3. Pedaal voor vooruitrijden
4. Pedaal voor awhilerijden
5. Aan/uitschakelaar

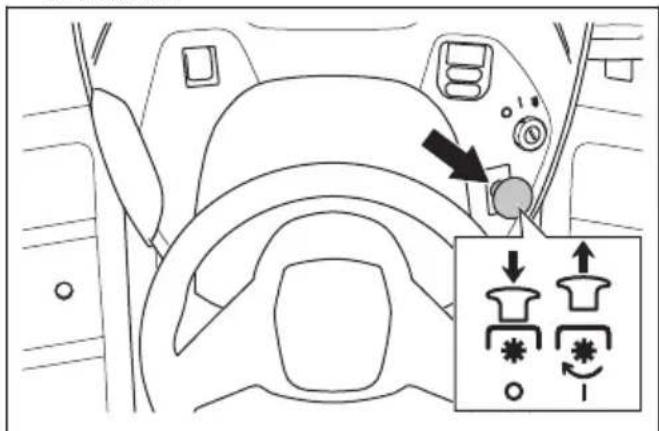

6. PTO-knop

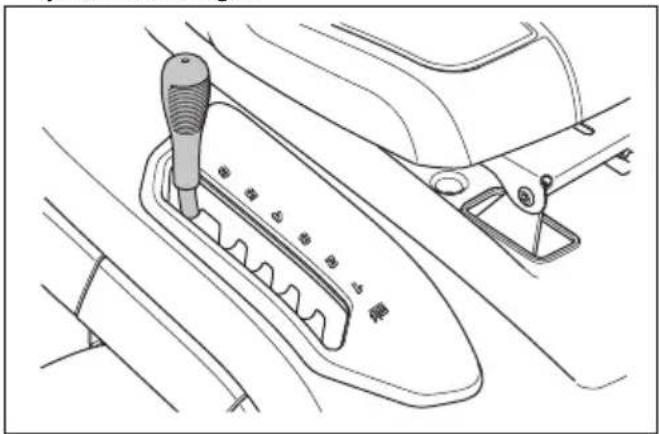

7. Maaihoogtehendel
8. Hendel grasopvangbak
9. Grasopvangbak
10. Acculader
11. Lichtschakelaar
12. Aansluiting voor acculader
13. Hendel voor in- en uitschakelen van de elektrische parkeerrem

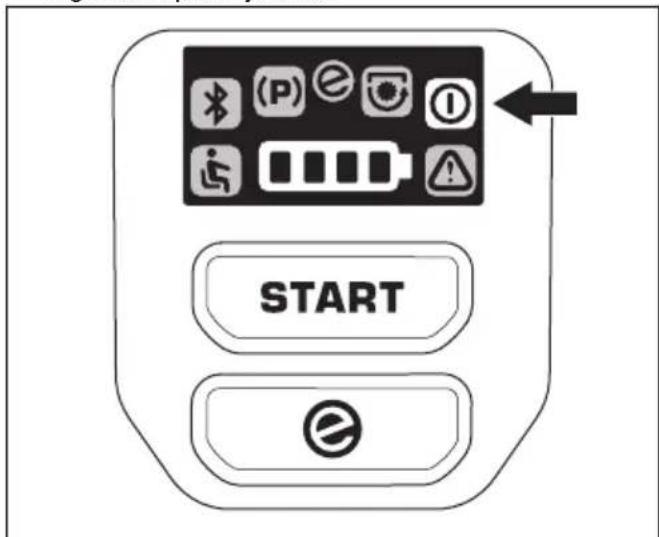

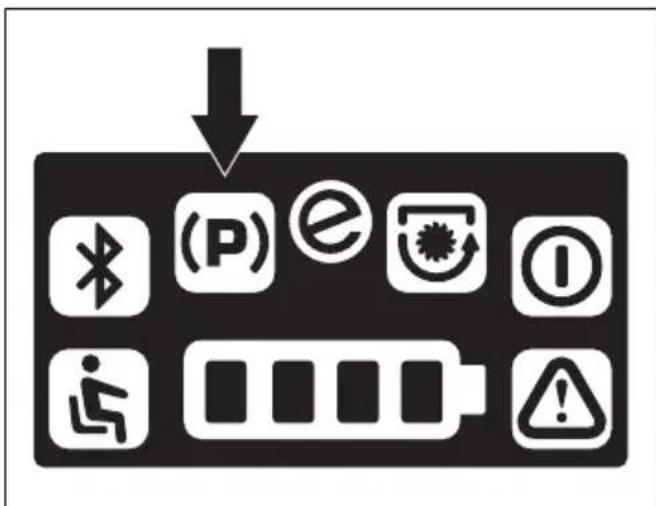

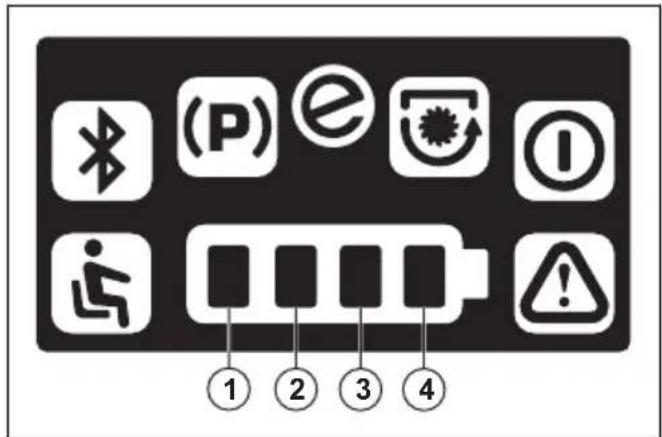

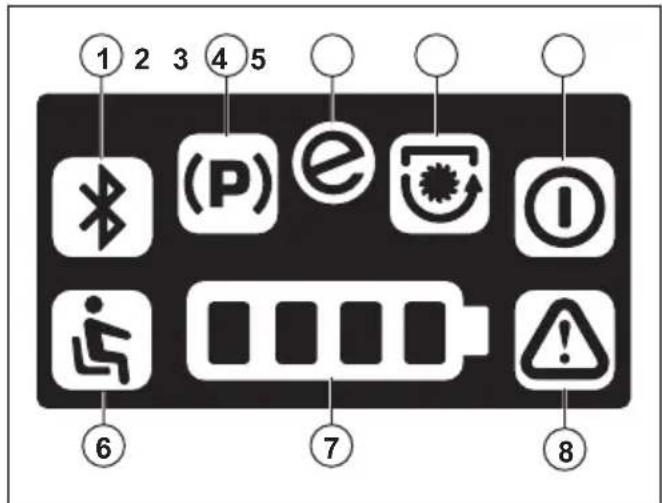

Overzicht display

1. Niet gebruikt bij dit product
2. Indicator parkeerrem
3. SavE-indicator

4. Meskoppelingsindicator

5. Stand-by-indicator

6. Dodemansregeling (OPC)
7. Indicator accuniveau
8. Waarschuwingslampje

Husqvarna Connect

De bedieningshandleiding en meer informatie over het product zijn beschikbaar in de Husqvarna Connect-app. Husqvarna Connect is een gratis app voor uw mobiele apparaat. Zie Husqvarna Connect gebruiken op pagina 105.

Dodemansregeling (OPC)

De OPC worden ingeschakeld wanner de gebruiker opstaat van de stoel. De aandrijfmotor stopt. De motoren van het maaidek stoppen als de bladen worden ingeschakeld. Zie Bedrijfsomstandigheden op pagina 99

Dodemansregeling grasopvangbak

Het product heeft een dodemensregeling voor de grasopvangbak die wordt ingeschakeld wanner er een grasopvangbak of een andere accessoire worden geinstalleerd. De bladen stoppen als de grasopvangbak of een andere accessoire worden verwijderd. Raadpleeg Bedrijfsomstandigheden op pagina 99.

Werklampen

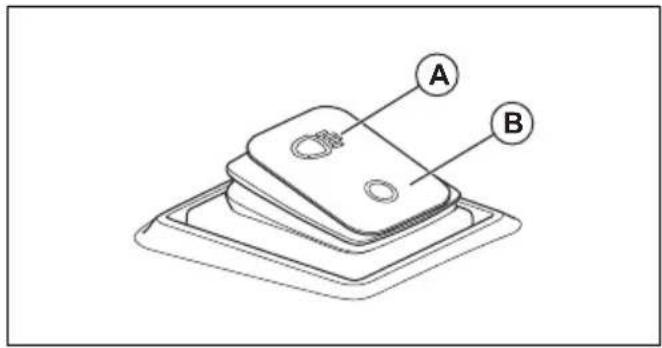

Het product heeft een werklamp. Druk op de schakelaar om de werklamp in (A) ofuit (B) te schakelen.

Symbolen op het product

WAARSCHUWING: Dit product kan gevaarlijk zijn en ernstig of fataal letsel toebrengen aan de gebruiker of anderen. Wees voorzichtig en gebruik het product op de juiste manier.

Lees de bedieningshandleiding goed door en zorg dat u de instructies hebt begrepen voordat u dit product gaat gebruiken.

Verwijder de contactsleutel voordat u onderhoud aan het product UITvoert.

Gebruik gehoorbescherming.

De messen zijn uitgeschakeld.

De messen zich ingeschakeld.

Houd lichaamsdelen uit de buurt van draaiende delen.

Houd lichaamsdelen uit de buurt van draaiende bladen.

Kijkuit voorweggeslingerde enafgeketste voorwerpen.

Maai geen gras dwars over een helling.
Maai geen gras op een helling van meer dan 10^ .

Kantelgevaar

Kijk awhile u voor en tijdens achechteruit rijden.

Laat nooit passagiersmeerijden op het product of bijbehorende uitrusting.

Houd omstanders uit de buurt.

Geen opstapje

De max. toegestane verticale belasting van de trekstang staat gespecifieerd in Technische gegevens op pagina 128en op het label.

De max. toegestane horizontale belasting van de trekstang staat gespecifieerd in Technische gegevens op pagina 128 en op het label.

Probeer de accu Niet te repareren. Neem contact op met uw Husqvarna service dealer.

Geluidsemissiesaar het omgevingslabel volgens de richtlijnen en voorschriften van de EU en het VK en de wetgeving van Nieuw-Zuid-Wales"Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegardeerde geluidsvermogensniveau van het product staat vermeld in Technische gegevens op pagina 128 en op het label.

Scanbare code

Het product voldoet aan de geldende EGrichtlijnen.

Dit product voldoet aan de geldende VKregelgeving.

Let op: Andere symbolen/plaatjes op het product hebben betrekking op marktspecifieke wettelijkke vereisten.

Label op het product

GEVAAR - Houd handen en voeten uit de buurt.

Schade aan het product

We waar nicht verantwoordelijk voor schade aan ons product als:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zijn, of onderdelen die nicht zich goedgekeurd door de fabrikant.
• het product een accessoire bevat dat nicht afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wordt gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatatie die nodig is in een bepaalde situatie.

Algemene productveiligheidswaarschuwingen

WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die worden meegeleverd met dit product. Het nicht opvolgen van ieder van de onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor later gebruik. De term "product" in de waarschuwingen verwijst zowel maar producten die op hetlichtnet (met snoer) werken als producten die met een accu (snoerloos) werken.

Veiligkeit van het werkgebied

• Zorg ervoor dat de werkplek schoon en goed verlicht is. In rommelige of donkere gebieden gebeuren erder ongelukken.
• Gebruik het product Niet in een explosiegevaarlijke omgeving, bijv. in de buurt van ontvlambare vloeistoffen, gassen of stof. Het product creert vonken waardoor het stof of de dampen+kennen ontbranden.
• Houd kinderen en omstanders op afstand wanner u het product gebruikt. U(Int) de controle over het apparaat verliezen als u afgeleid worden.

Persoonlijke veiligheid

• Wees altijd alert, kijk wat u doet en gebruik uw gezonde verstand wonneer u het product gebruikt. Gebruik het product Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheidijdens het gebruik van producten kan ernstig lichamelijk letsel tot gevolg hebben.
  Maak altijd gebruik van persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermingsmiddelen zoals een stofmasker, veiligheidsschoenen met antislipprofiel, een veiligheidshelm of gehoorbescherming in relevante werkomstandigheden beperken letsel.
• Voorkom een onbedoelde start. Zorg ervoor dat de schakelaar in de stand OFF staat voordat u het product aansluit op een spanningsbron en/of accupack, oppakt of draagt. Het dragen van producten met uw vinger op de schakelaar of het onder spanning zetten van producten waarvan de schakelaar op aan staat, kan makkelijk leiden tot ongelukken.

• Verwijder eventuele (instel)sleutels voordat u het product inschakelt. Een sleutel die is bevestigd aan een draaiend onderdeel van het product kan persoonlijk letsel tot gevolg hebben.

• Voorkom overstrekken. Zorg dat u te allen tjnde stevig en in balans staat. Hierdoor hebt u een betere controle over het product in onverwachte situations.

• Draag geschikte kleding. Draag geen losse kleding of sieraden. Houd uwaar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of langhaar hunverstrikt raken in bewegende onderdelen.
• Als de möglichkheid bestaat voor het opvangen van stof要去 u ervoor zorgen dat deze is aangesloten en op de juiste wijze worden gebruikt. Het gebruik van stofopvang kan stofgerelateerde gezaren beperken.
• Laat de vertrouwdheid met de door u gebruikte producten door het Frequente gebruik ervan Niet toe leiden dat u de veiligheidsprincipes negeert. Een onzorgvuldige handeling kan binnen een fractie van een seconde leiden tot ernstig letsel.

Gebruik en onderhoud van het product

• Forceer het product Niet. Gebruik het juiste product voor de toepassing. Het juiste product voert de werkzaamheden waar voor het is ontworpen better en veiliger UIT.
• Gebruik het product Niet als de On/Off-schakelaar Niet werkt. Producten die Niet bediend können worden met de schakelaar zijn gevaarlijk en要去en gerepareerd worden.
• Haal de stekker uit het stopcontact en/of verwijder het.accupack, indien verwijderbaar, van het product voordat u aanpassingen maakt, accessoires verwisselt of producten opbergt. Dergelijkkepreventieve veiligheidsmaatregelen verlagen het risico op het onbedoeld starten van het product.
  Berg producten die u nicht nodig hebt op buten het bereik van kinderen en LAST personen die onbekend zich met het product of deze instructies Niet werken met het product. Producten zich gaarlijk in handen van ongetrainde gebruikers.
• Onderhoud de producten en de accessoires. Controleer het apparaat op verkeerde uitlijing of bevestiging van bewegende onderdelen, breuk van onderdelen en andere condities die de werkung van het product negatif konnen beinvloeden. Als het product is beschadigd,要去 u het latent repareren voordat u het gebruikt. Veel ongelukken wordenveroorzaakt door slecht onderhoven producten.
• Houd snijgereedschappen scherp en schoon. Goed onderhoven snijgereedschappen met scherpe snijranden zullen minder gauw vastlopen en+zijn eenvoudiger onder controle te houden.
• Gebruik het product, de accessoires, gereedschapsbits en dergelijk in overeenstemming met deze instructies en houd hierbij rekening met de werkomstandigheden en het type klus dat要去 worden uitgevoerd. Als u het product voor andere toepassingen gebruikt dan waaroor het is bedoeld, kan er een gevaarlijke situatie ontstaan.
• Houd de handgrepen en grippoppervlakken droog, schoon en vrij van olie en vet. Als handgrepen en grippoppervlakken glad+zijn, kan dit ervoor zorgen dat

het product in onverwachtete situations nicht verilig kan worden gehanteerd en bediend.

Gebruik en onderhoud van gereedschap met accu

• Laad het gereedschap alleen op met de lader die door de fabrikant is gespecifieerd. Een lader die voor een bepaald type accu geschikt is, kan een risico op brand creeren als de lader met een andere accu worden gezruikt.
• Gebruik producten enkel met de specifiek hiervoor bedoelde accurpacks. Als er andere accurpacks worden gezruikt, bestaat er risico op letsel en brand.
• Als het.Accupack Niet gebruikt worden, houd hem danuit de buurt van andere metalen voorwerpen, zoalspaperclips, Munten, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen die een verbinding tussen de twee klemmen hunnen make. Als er kortsluiting tussen de accuaansluitingen ontstaat, kunnen er brandwonden of brand ontstaan.
• Als het.accupack verkeerd worden gebruikt, kan er vloeistof uit de accu komen; zorg dat u deze nicht aanraakt. Als u per ongeluk in contact komt met de vloeistof, afspoelen met water. Als er vloeistof in de ogen komt dient u medische hulp in te roepen.Vloeistof die uit de accu kommt kan irritatie of brandwonden verroorzaken.
• Gebruik geen.Accupack of product dat beschadigd of gewijzigd is. Beschadigde of aangepaste accu's kuren onvoorspelbaar gedrag vertonen, wat kan leiden tot brand,explosies of letsel.
• Stel het accumpack of product Niet bloot aan vuur of hoge temperaturen. Bootstelling aan vuur of temperaturen hoger dan 130^ kan een explosieveroorzaken.
• Volg alle oplaadinstructies op en laad de accu of het product nicht op bij temperaturen die buiten het in de instructies gespecificierde bereik vallen. Door onjuist opladen of opladen bij temperaturen die buiten het gespecificierde bereik liggen, kan de accu beschadigd raken en neemt het risico op brand toe.

Service

• Laat uw product onderhonden door een gekwalificeerde onderhoudsmonteur met gebruikmaking van uitsluitend identieke verrangende onderdelen. Hierdoor blijft de verilgheid van het product gehandhaafd.
• Voer nooit onderhoud uit aan beschadigde accurapacks. Onderhoud aan accurapacks mag alleen worden uitgevoerd door de fabrikant of geauthoriseerde Dienstverleners.

Algemene veiligheidsinstructies

WAARSCHUWING: Dit product kan handen en voeten afsnijden en objecten wegslingeren. Ernstig letsel of de

dood hunnetgevolg+zijnalsudveiligheidsvoorschriftennegeert.

WAARSCHUWING: Gebruik een product Niet langer als de snijuitrusting beschadig is. Beschadigde snijuitrusting kan objecten wegslingeren en als gevolg waarvan ernstig of dodelijk letsel veroorzaken. Vervang beschadigde messen onmiddelijk.

WAARSCHUWING: Dit product produceertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werking van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.

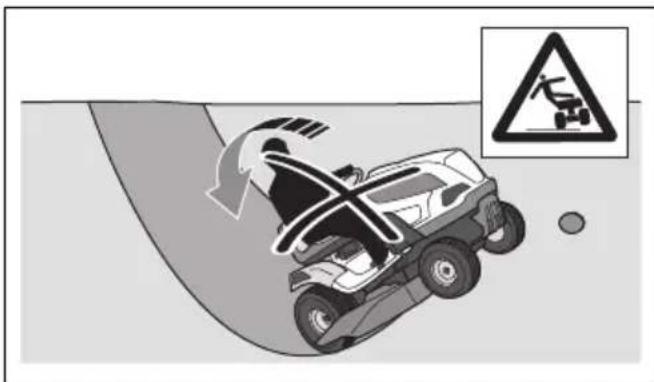

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Wees altijd voorzichtig en gebruik uw gezond verstand. Vermijd situaties die uw capaciteiten te boven gaan. Als u na het lezen van de gebruikershandleiding Niet precies weet hoe u het product moet bedien, vraag dan advies aan deskundige voordat u verder gaat.
• Voordat u het product gaat gebruiken, moet u de gebruikershandleiding en de instructies op het product lezen en begrijpen.
  Zorg dat u weet hoe u het product en de bedieningselementen veilig gebruikt en hoe u het product snel kunt stoppen.
  Zorg ook dat u weet wat de veiligheidspictogrammen beteken.
• Pas dit product Niet aan en gebruik het Niet als het door anderen kan zich aangepast.
• Houd het product schoon zodatplaatjes en stickers leesbaar blijven.
  Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.
• Plaats geen handen of voeten in de buurt van draaiende delen.
• Plaats uw handen of voeten Niet onder het product.
  Blijf aktijd uit de buurt van de afvoeropening.
• Stop de bladen aktijd wanner u het product op grindoppervlakken gelebruikt.

• Gebruik het maaidek Niet als de grasopvangbak,uitworptrechter of andere veiligheidsvoorzieningen ontbreken of defect+zijn.

• Stop de bladen alltijd wanner u niet maait.

• Gebruik het maaidek zich voor het maaien van bladeren of ander ontgewenst materiaal dat ophoping kan veroorzaken.

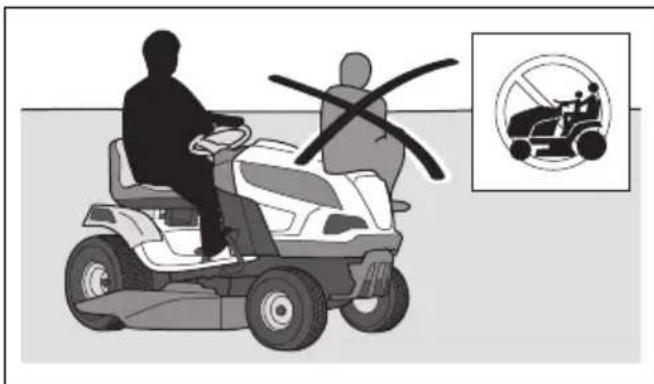

• Vervoer geen passagiers. Het product mag maar door een persoon worden gebruikt.

• Laat het product Niet onbeheerd staan verwijl de motor draait. Alvorens het product onbeheerd teCTX, moet u altijd de bladen stoppen, de parkeerrem inschakelen, de motor stoppen en de contactsleutel verwijderen.
• Gebruik het product alleen bij daglicht of onder goed verlichte omstandigheden. Houd het product op een veilige afstand van gaten en andere onregelmatigheden in de grond. Kijkuit voor andere möglichke risico's.
• Gebruik het product nooit bij slecht waar, zoals mist, regen, op vochtige of natte plekken, bij krachtige wind, strenge kou, bij onweer, enz.
• Markeer stenen en andere vaste objecten om botsingen te voorkomen.
• Verwijder stenen, spelelgoed, draden, enz. UIT het werkgebied, waar dat deze anders door de messen können worden weggeslingerd.

• Laat kinderen of andere Personen die nicht geschickt zich om het product te gebruiken, geen werkzaamheden met of aan het product verrichten. De minimumleeftijd van de gebruiker kan zich vastgelegd inplaatselijke voorschriften.
  Zorg dat er zich niemand in de buurt van het product bevindt wanner u het product start, de aandrijving inschakelt of met het product gaat rijden.
• Houd een oogje op het verkeer als u maait nabij een weg of wanner u een weg oversteegt.
• Gebruik het product nooit wanner u vermoeid bent, alcohol of drugs heb gebruikt, of als

u medicijnen gebruikt die uw gezichtsvermögen, beordelingsvermögen of coordinatie kuren beinvloeden.

• Wees voorzichtig wonneer u het product op een aanhanger of vrachtwagen plaatst en wonneer u het product van een aanhanger of vrachtwagen verwijdert.
• Parkeer het product altijd op een vlakke ondergrond en schakel deze uit.
• Stop het product en contrôleer of alle onderdelen tot stilstand zichen gekommen voordat u het product reinigt of er onderhoud aanuitvoert.
• Stop het product en controllerer of alle onderdelen tot stilstandলen gekommen voordat u de grasopvangbak verwijdert of een verstopping van de uitworptrechten verhelpt.
• Laat het product afkoelen voordat u die in de stallingsruimteplaatst.

Veiligheidsinstructies met betrekking tot kinderen

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Er können sich ernstige oncevallen voordoen als u zich goed oplet verwijl er zich kinderen in de nabijheid van het product bevinden. Kinderen können worden aangetrokken tot het product en het maaien. Het is heel goed möglichk dat kinderen Niet langer� waar u ze het LAST zag.
• Houd kinderen uit de buurt van het gebied dat要去 worden gemaaid. Zorg ervoor dat de kinderen onder toezicht van een volwassene staan.
• Let goed op en schakel het product uit als er kinderen in het werkgebied komen. Wees vooral voorzichtig bij bochten, bosjes, bomen of andere objecten die uw zich kunnen belemmeren.
• Kijk achterom en ook maar beneden, voordat u begint met achteruit rijden enijdens het achteruit rijden, om te verifielen of er zich geenkleine kinderen in de buurt van het product bevinden.
• Laat geen kinderen op het producteerijden. Ze können eraf vallen en ernstig gewond raken of hunnen het veilig gebruik van het product hinderen.
• Laat het product Niet door kinderen bedieren.

Veiligkeit bij accu's

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

Algemeen:

Lees alle veiligheidswaarschuwingen en alle instructies. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
- Laat installment en reparationsuitsuitsluitend door uw geauthoriseerde servicedealer uityvoeren. Probeer nooit de accu's te installereren of te repareren.
- Controller regelmatig of de accu's intact+zijn. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand,explosies of letsel.Beschadigde accu's mogen nooit worden gerepareerd of geopend.
- Een beschadigde accu kan exploderen en letselveroorzaken. Als de accu verrormd of beschadigd is, gebruik het product dan nicht longer en neem contact op met een erkende Husqvarna-servicewerkplaats.
- Demonteer, open of vernietig accu's Niet.
- Stel accu's nicht bloot aan mechanische schokken.
- Stel cellen of accu's nicht bloot aan hitte of vuur. Zet een accu Niet in direct zonlicht.
- Sluit accu's nicht kort. Berg accu's nicht in een opslagplaats op waar ze onderling kortsluiting hunnen veroorzaken of waar kortsluiting door andere metalen voorwerpen kan ontstaan.
- Zorg ervoor dat accu-inhoud Niet in contact komt met de huid of ogen. Spoel bij contact het betreffende gebied met ruime hoeveelheden water af en raadpleeg een arts.
- Gebruik nooit een accu die nicht is bedoeld voor gebruik met het apparaat.
- Combineer geen cellen van verschillende fabrikanten, capaciteit, afmetingen of types in het apparatus.
- Houd cellen of accu's buiten het bereik van kinderen.
- Hou de accu schoon en droog.
- Gebruik de accu alleen voor de toepassing waarvoor hij is bedoeld.

48V-accu's:

• De Husqvarna 48V-accu's worden uitsluitend gebrukt als voeding voor de Husqvarna accuaangedreten zitproducten. Om letsel te voorkomen, mag de accu Niet worden gebrukt als voedingsbron voor andere apparaten.
• Gebruik nooit defecte, aangepaste of beschadigde accu's of apparaten.
• Probeer de apparaten of accu's nooit aan te passen of te repareren. Laat alle reparations uitsluitend door uw geauthoriseerde servicedaler uitvoeren.

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Kijk alsijd maar beneden en achterom voordat en terwijl u achechteruit rijdt. Kijk uit voor groe enkleine obstakels.
• Verlaag de rijnselheid voordat u een bocht neemt.
• Stop de messen wanneer u door zones rijdt waar u niet maait.

OPGELET: Lees de volgende
veiligheidsinstrumenties voordat u het product
gaat gebruiken.

• Beweeg voorzichtig rond stenen en andere große objecten en zorg dat de messen de objecten Niet raken.
  Zorg dat u met het product geen objecten raakt. Stop en inspecteer het product en het maaidek wanner de messenijdens het maaien ieits geraakt hebben. Voer waar nodig reparaties uit voordat u verder gaat.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draagijdens het gebruik van het product alsijd goedgekeurde persoonlijke beschemmingsmiddelen. Persoonlijke beschemmingsuitrusting kunnen nicht alle risico'suitsluten maar kunnen de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschemmingsmiddelen.
• Gebruik goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Gebruik zware antisliplaarzen of -schoenen. Stalen neuzen worden aanbevolen. Draag geen open schoenen en loop Niet op blote voeten.

• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

• Draag geen loszittende kleding, sieraden of andere voorwerpen die vast könnenDEXtzen in bewegende delen.

• Houd een EHBO-doos en een brandblusser binnen handbereik.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik geen producten met gezilgheidsvoorzieningen die beschadigd zijn of Niet correct werken. Controller de gezilgheidsvoorzieningen regelmatig op een juiste werkung. Als de gezilgheidsvoorzieningen zijn beschadigd, neemt u contact op met uw Husqvarna-serviceworkplaats.
• Voer geen veranderingen uit aan de veiligheidsvoorzieningen. U mag het product Niet gebruiken als beschermingsplaten, afterscheringen, veiligheidsschakelaars of andere veiligheidsvoorzieningen ontbreken of beschadigd zichn.

Aan-uitschakelaar controleren

1. Koppel de acculaadkabel los.
2. Stel de aan-uitschakelaar in op "I". Controller of alle gebruike leds op het display gaan branden.

1. Stel de aan-uitschakelaar in op "O". Controller of het product onmiddelijk stopt en de leds op het display uitgaan.

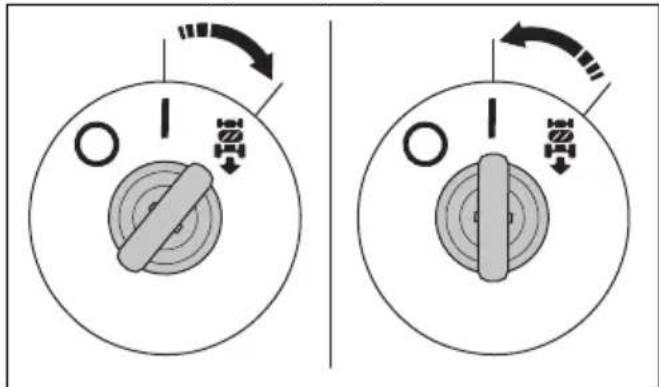

Het Reverse Operating System (ROS) controlleren

Als het Reverse Operation System (ROS) Niet goed werkkt, moet u contact opnemen met een erkende serviceworkplaats.

1. Start het product. Zie Product starten op pagina 108.

2. Schakel het maaidek in. Zie Het maaidek inschakelen en ontkoppelen op pagina 108.

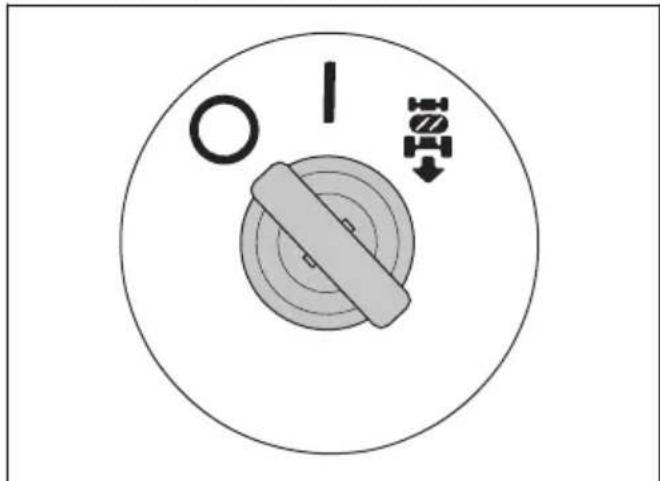

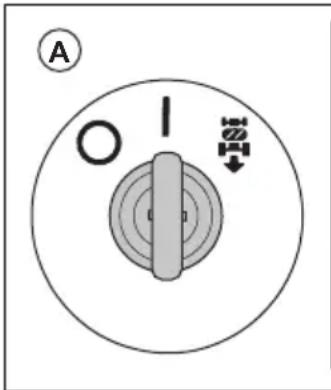

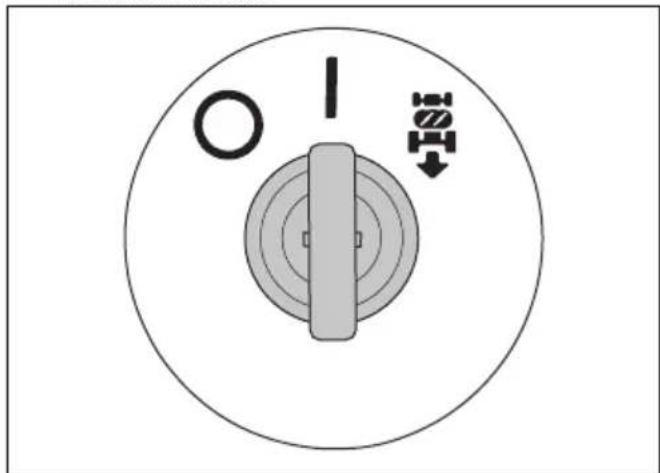

3. Zet de contactsleutel in stand "I" (A) en trap het pedaal voorchteruitrijden in. De bladen要去 stoppen wonneer u het pedaal voorchteruitrijden intrapt.

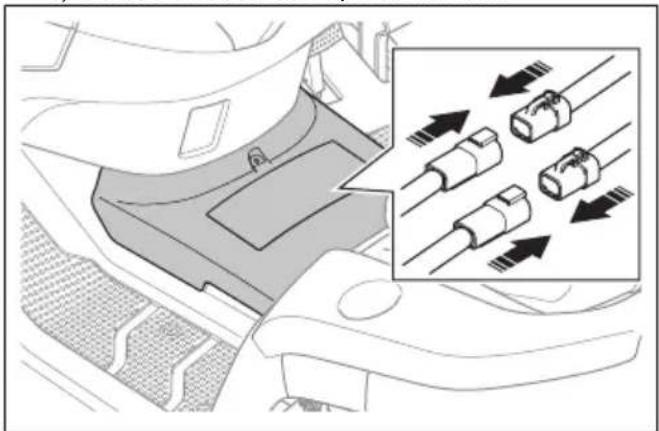

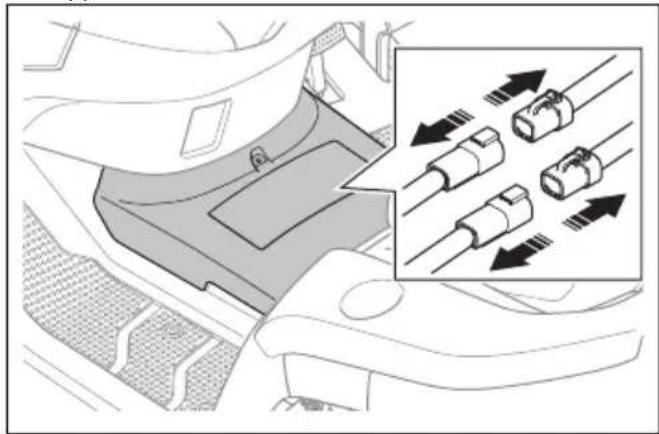

1. Ontkoppel het maaidek.
2. Zet de contactschakelaar met het achteruitrijsysteme geactiveerd in stand (B).
3. Schakel het maidek weir in.
4. Zet de contactsleutel in de stand voor ingeschakeld中断uitrijsystem en trap het pedaal voor中断uitrijden in. De bladen mooten Niet stoppen wanner u het pedaal voor中断uitrijden intrapt.

Bedrijfsomstandigheden

• De motor kan alleen worden gestart als de aandrijving van de bladen isuitgeschakeld.
• De rijmodus kan alleen worden gestart wonneer het pedaal voor vooruit en het pedaal voorijkenRCTijden in de neutrale stand staan.
• De rijmodus kan alleen worden gestart wanner de elektrische parkeerrem is ingeschakeld.
• Het product kan alleen achechteruit rijden met ingeschakeld maaidek als het achechteruirijsysteme is ingeschakeld.
• De aandrijving van de messen kan alleen werken als de bestuurder op de stoel zit.
• De aandrijving van de bladen kan alleen werkken als de grasopvangbak of een ander accessoire is aangebracht.

De bedrijfsvoorwaarden controlleren

Controleer de bedrijfsvorwaarden dagelijks.

1. Controller of u de rijmodus Niet=kunt starten wanner de aandrijving van de bladen is ingeschakeld.
2. Controller of u de rijmodus nicht kurz starten verwijl u het pedaal voor vooruit of het pedaal voorijken rijden intrapt.
3. Controller of u de rijmodus nicht=kunt starten wanneer de elektrische parkeerrem isuitgeschakeld.

4. Controller of de aandrijving van de bladen stopt als het maaidek is ingeschakeld en u opstaat van de stoel.

5. Verwijder de grasopvangbak en andere accessoires en probeer de aandrijving van de bladen te starten. De aandrijving van de bladen mag nicht konnen starten.

6. Controller het achteruitrijsystem (ROS). Zie Het Reverse Operating System (ROS) controlleren op pagina 98.

Het pedaal voor vooruit rijden en het pedaal voorchteruit rijden controleren

1. Start het product. Raadpleeg Product starten op pagina 108.
2. Zorg dat de pedaal voor vooruit rijden en de pedaal voorchteruit rijden Niet geblokkeerd zich en over de gehele pegaalslag konnen worden bediend.
3. Druk het pedaal voor vooruitrijden langzaam in om vooruit te rijden.
4. Laat het pedaal voor vooruit rijden los om de machine te lately remmen. Controller of de rem aangrijpt wanner u het pedaal voor vooruitrijden loslaat.

Let op: Het product heeft een automatische rem die worden ingeschakeld wonneer u de pedalen loslaat.

1. Voerdezelfde procedureuit voor het pedaal voor中断uiit rijden.
2. Controller of het product Niet gaat rijden als de pedalen in de neutrale positie staan.

Parkeerrem

WAARSCHUWING: Als de
parkeerrem nicht werkt, kan het product
beginnen te bewegen en daardoor letsel
of schade verooorzaken. Inspector de
parkeerrem regelmatig en stel deze af indien
nodig.

Zie Parkeerrem op pagina 107.

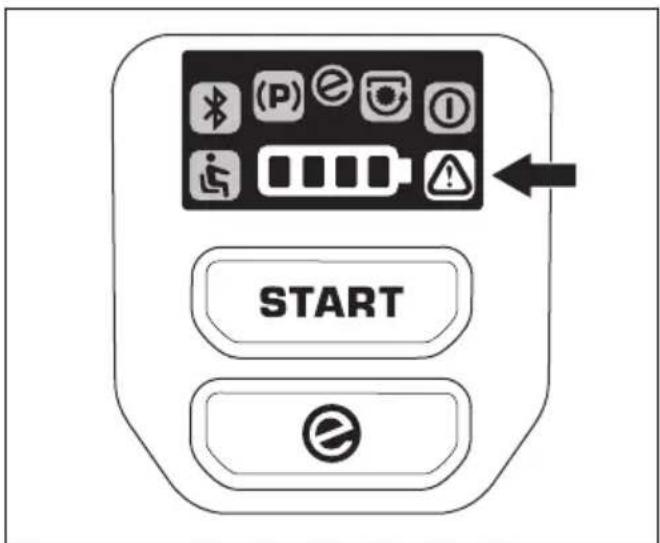

Waarschuwingsindicator op het display

OPGELET: Als het waarschuwingslampje op het display gaat branden,stopt u het product en raadpleegt u Probleemoplossing op pagina 120.

Beschermkappen

Ontbrekende of beschadigde beschermkappen vergroten de kans op letsel bij bewegende delen en hete oppervlakken. Voer een controle van de beschermkappen uit voordat u het product start. Zorg dat de beschermkappen juist+zijn aangebracht en nicht zich geschuedr of andere beschadigingen vertonen. Vervang beschadigde beschermkappen.

Gras maaien op hellingen

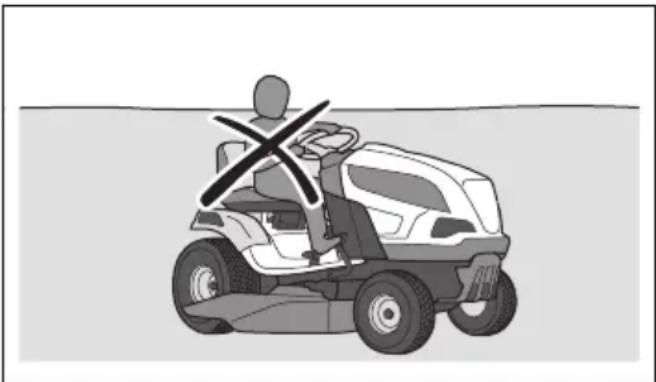

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Maaien op een helling verhoegt het risico dat u de controle over het product verliest en dat het product Kantelt. Dit kan ernstig of dodelijk letsel veroorzaken. Bij maaien op een helling is het van groot belang voorzichtig te werk te gaan. Als u Niet achechteruit gegen een helling op kunt rijden of als u zich waar nicht prettig bij voelt, maar de helling dan Niet.
• Verwijder stenen, takken en andere obstakels.

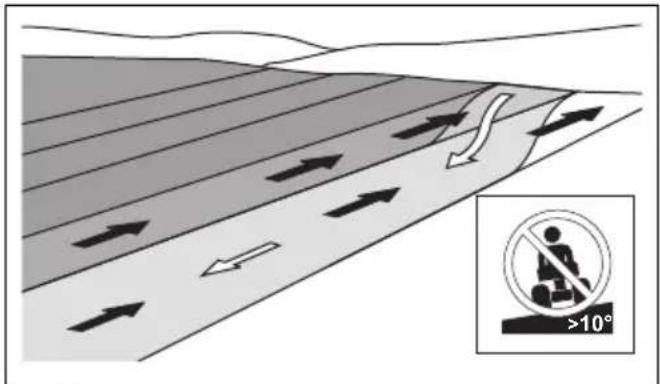

  Maai verticalaal gegen de helling (omhoog en omlaag), Niet horizontalaal (van linksaar rechts of omgekeerd).
• Gebruik het product Niet op een helling van meer dan 10^ .

• Start of stop nicht op een helling.

Rijd op hellingen gelijkmatig en langzaam.
- Vermijd abrupte veranderingen in snugheid enrichting.
- Draai Niet meer danoodzakelijk. Draai langzaam en geleidelijk wonneer u een helling afrijdt. Rijd met lage snelheid. Draai voorzichtig aan het stuurwiel.
- Kijkuit voor en rijd Niet over voren,kuilen en hobbels. Er bestaat een grotere kans dat het product Kantelt op een ondergrond die Niet vlak is.Obstakels konnen moeilijk te zien zich door hoog gras.
Maai Niet in de buurt van randen, greppels of hellingen. Het product kan plotseling kantelen als een van de wielen over de randen van een steile helling of greppel komt, of als een berm inzakt. Als het product in het water terechtkomt, bestaat het risico van verdrinking.

Maai op een helling geen nat gras. Nat gras is glad en de banden hun hun grip verliezen waardoor het product slipt.
- Zet uw voet Niet op de grond om te proberen het producte te stabiliseren.
- Ga Zoer voorzichtig te werk als er een accessoire of ander object aan het product is bevestigd waardoor het minder stabel is.
- Volg de aanbevelingen van de fabrikant voor welverzwaarders of contragewichten.

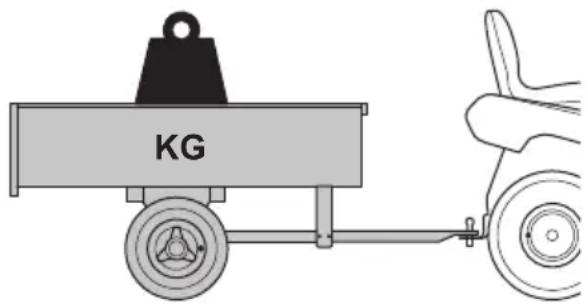

De machine veilig als trekker gebruiken

• Gebruik alleen door Husqvarna goedgekeurde trekuitrusting.
• Gebruik de trekhaak om de uitrusting te bevestigen.
• Trek nooit apparatuur die zwaarder is dan het maximaal toegestane trekgewicht. Raadpleeg Technische gegevens op pagina 128.

• Zorg ervoor dat zich geen andere Personen in de buurt van het product bevinden wanner u apparatuur trekt.
• Wees voorzichtigig wonneer u apparatuur op hellingen of over ruig terrein trekt.
• Gebruik het product met een laag toerental wanner u apparatuur trekt.

Transportveiligung

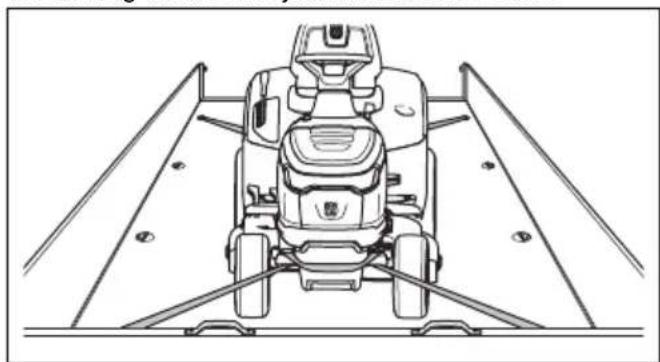

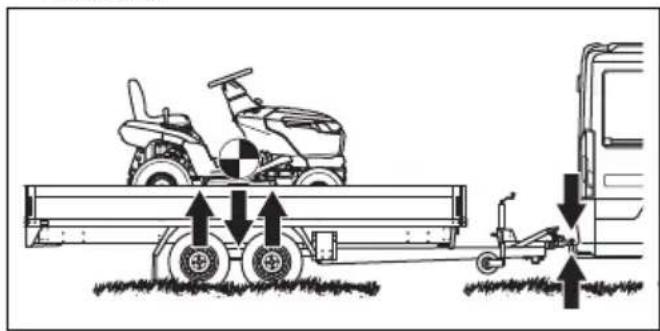

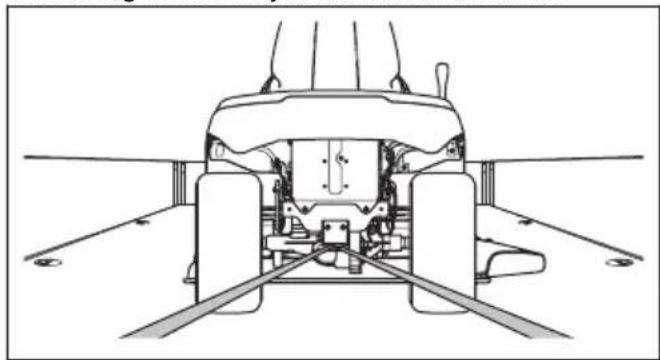

• Gebruik een goedgekeurd transportvoertuig om het product te vervoeren.
• Het product is zwaar en kan letsel door verbrijzing veroorzaken. Wees voorzichtig wonneer u het product op een voertuig of aanhangwagen laadt of eraf haalt.
• De nationale de lokale wetgeving van een markt kan het transport van dit product möglichk beperken.
• De gebruiker van het transportvoertuig is verantwoordelijk voor het veilig vastzetten van het productijdens het transport. Zie Het product veilig vastzetten voor transport op pagina 125.

Veiligheid bij accu's

WAARSCHUWING: Een

beschadigde accu kan exploderen en letsel veroorzaken. Als de accu verrormd of beschadigd is, neem dan contact op met een erkende Husqvarna serviceworkplaats.

volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag een veiligheidsbril wonneer u zich in de buurt van accu's begeeft.
• Draag geen horloges, sieraden of andere metalen voorwerpen in de buurt van de accu.
• Houd de accu buiten het bereik van kinderen.
• Laad de batterij op in een goed geventileerde ruimte.

• Houd ontvlambare materialen op een minimumafstand van 1 m wanner u de batterij oplaadt.
  Voer vervangen accu's af. Zie Afvoeren van de accu en acculader op pagina 127.

• Er können explosieve gassen uit de accu vrijkomen. Rook Niet in de buurt van de accu. Houd de accu uit de buurt van open vuur en vonden.

Veiligheidsinstrumentes voor onderhoud

WAARSCHUWING: Het product is zwaar en kan letsel of schade aan eigendommen of de omgeving veroorzaken. Voer geen onderhoud uit aan het product en het maaidek zonder aan deze voorwaarden te voldoen:

• De aan-uitschakelaar staat in de uitgeschakelde stand (O) en de contactsleutel is verwijderd.
• Het product is op een vlakke ondergrund gesparkeerd.
• De elektrische parkeerrem is ingeschakeld.
• Het maaidek is ontkoppeld.
• De kabel voor de acculader is losgekoppeld.

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Voor optimale prestaties en veiligheid adviseren we u het product te onderhonden volgens het onderhoudsschema. Zie Onderhoudsschema op pagina 111.
• Elektrische schokken können letsel veroorzaken. Voer geen onderhoud aan de accu UIT. Raak geen kabels aan als de motor draait. Voer geen functietest met uw vingers UIT.
• Start het product Niet indien de beschemkappen verwijderd zijn. Er bestaat dan een groot risico op letsel door hare onderdelen of elektrische schok.
• Laat het product afkoelen voordat u er onderhoud aanuitvoert.
• De messen zijn erg scherp en{kunnen snijwondenveroorzaken.Voorzie de messen van beschemming of draag beschemende handschoenen wonneer u aan de messen werkt.

OPGELET: Lees de volgende
veiligheidsinstrumenties voordat u het product
gaat gebruiken.

• Zorg dat alle moeren en bouteen goed zijn vastgedraaid en dat de apparatuur in goede staat is.

• De trillingen in het productijdens het bedrijf kennuren anders zijn dan de opgegeven trillingswaarde in Technische gegevens op pagina 128. Het verschil worden veroorzaakt door varieties in productgebruik. Als u het product regelmatig of gedurende langereijd gebruikt, moet u regelmatig onderbrekingen inlassen om letsel door trillingen te voorkomen.

• Het product is alleen goedgekeurd voor gebruik in combinatie met de uitrusting die worden geleverd of worden aanbevolen door de fabrikant.

Montage

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert.

Montageoverzicht

Het stuurwiel monteren

Zie Montageoverzicht op pagina 102 voor de juiste bevestigingen voor deze taak.

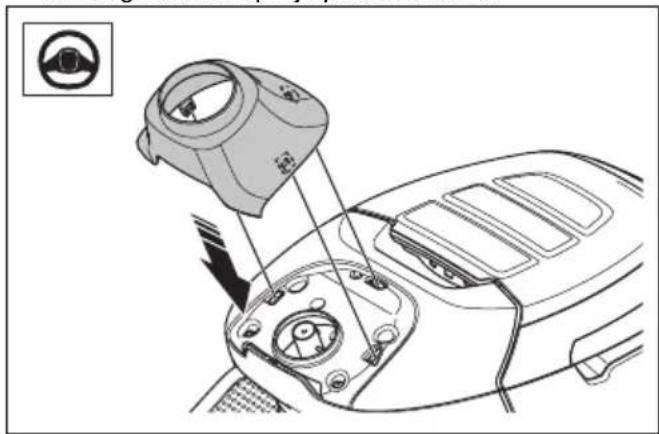

1. Breng de stuurkolomafdekking aan. De stuurkolomafdekking is bevestigd met klikvergrendelingen. Druk de stuurkolomafdekking omlaag tot deze op+zijnplaats vastklikt.

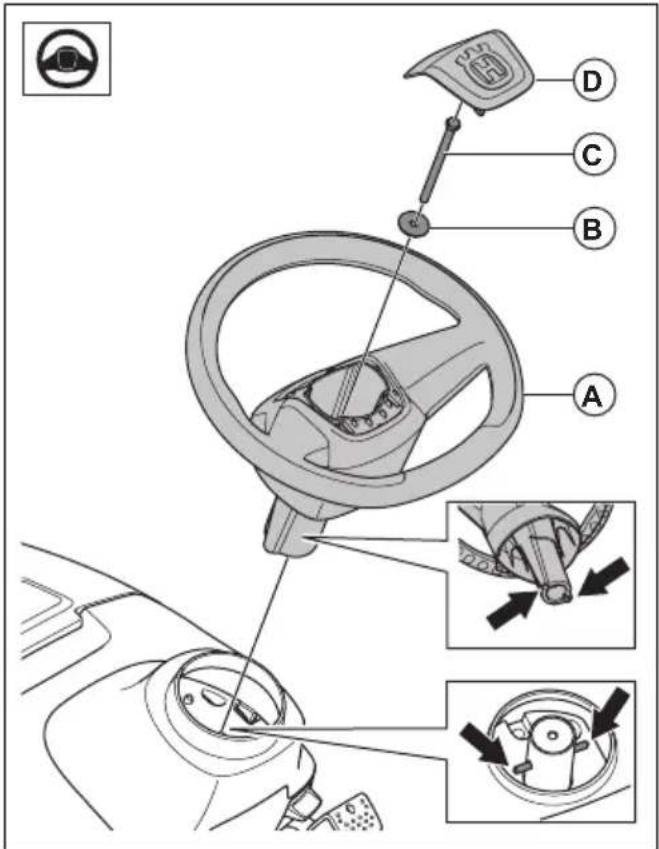

1. Zet het stuurwiel (A) op de stuurkolom. De pennen op de stuurkolom要去en in de sleuven in het stuurwiel vallen.

1. Monteer de sluitring (B) en de bout (A). Draai de bout vast met 24 Nm.
2. Monteer de middenkap (I) op het stuurwiel. De middenkap worden bevestigd met klikvergrendelingen.

De stoei installeren

Raadpleeg Montageoverzicht op pagina 102 voor de juiste bevestigingen voor deze taak.

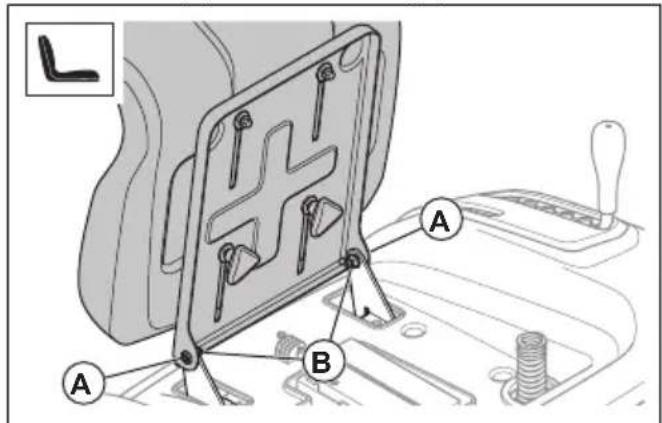

1. Houd de stoel op+zijn plaats en monteer de 2 schroeven (A) en de 2 moeren (B).

1. Controller de dodemanshandgreep. Raadpleeg Bedrijfsomstandigheden op pagina 99.

WAARSCHUWING: Gebruik het product nicht als de dodemanshandgreep defect is.

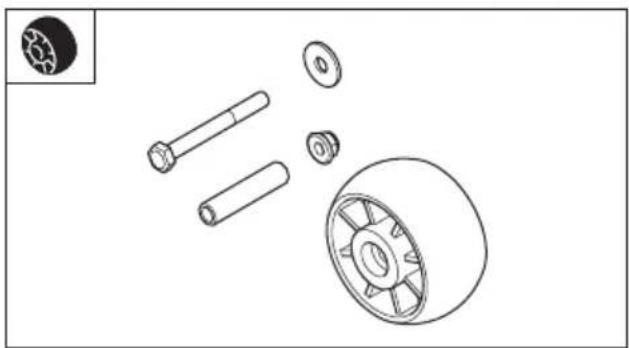

De antiscalpeerwielen monteren

Raadpleeg Montageoverzicht op pagina 102voor de juiste bevestigingen voor deze taak.

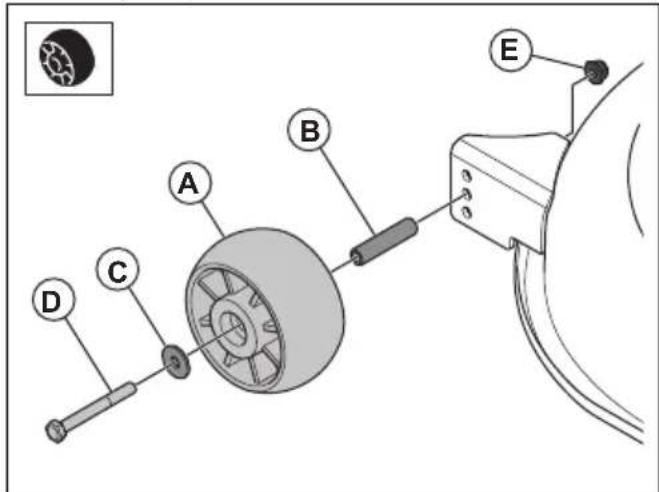

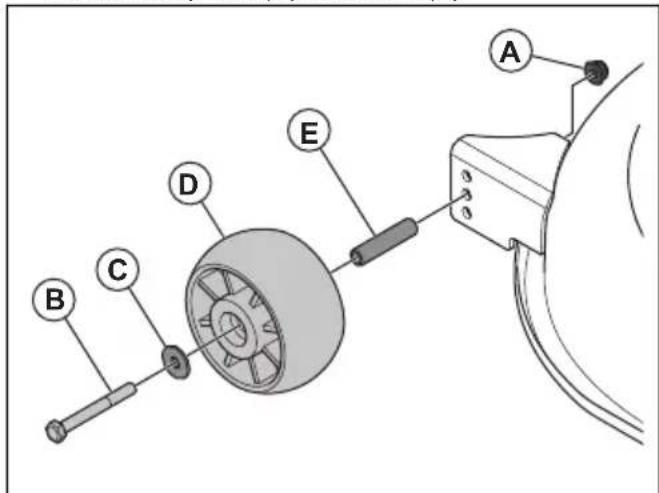

• Monteer het antiscalpeerwiel (A), de bus (B), de sluitring (C), de bout (D) en de moer (E) in 1 van de 3 openings.

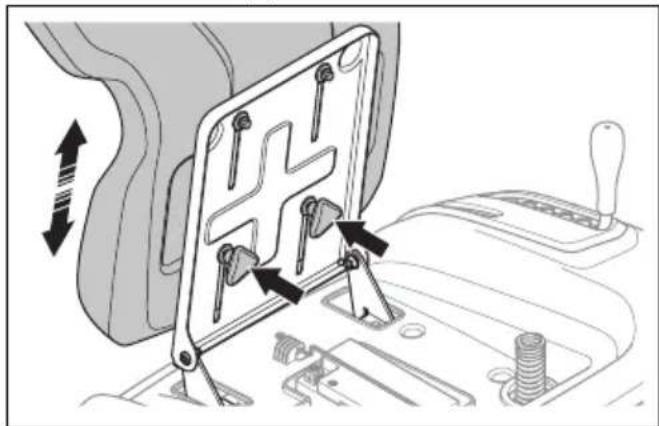

De stoei afstellen

1. Klap de stoel maar voren.
2. Draai de 2 snelknoppen los.

1. Verplaats de stoel totdat deze in een positie staat waarin u de pedalen helemaal kutn intrappen.
2. Draai de 2 snelknoppen volledig vast.

De trekhaak monteren

Raadpleeg Montageoverzicht op pagina 102voor de juiste bevestigingen voor deze taak.

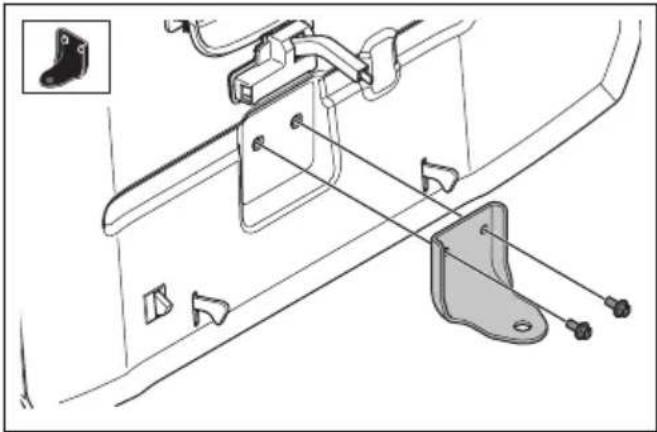

• Monteer de trekhaak met de 2 schroeven.

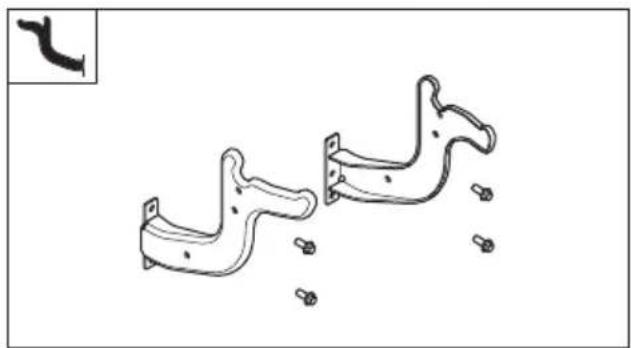

De houders voor de grasopvangbak installeren

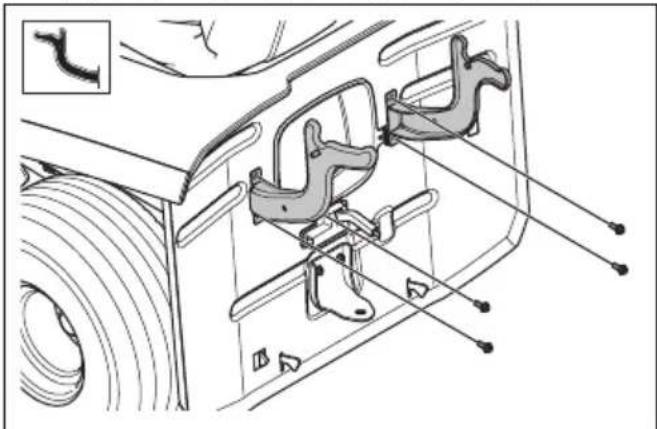

Raadpleeg Montageoverzicht op pagina 102 voor de juiste bevestigingen voor deze taak.

1. Monteer de linker houder met de 2 schroeven.

1. Monteer de rechter houder met de 2 schroeven.

De sensor opvangbak monteren en aanpassen

1. Schakel het maaidekuit en zet het productuit.
2. Verwijder de middelste trechter. Zie De middelste trechter verwijderen en monteren op pagina 117.

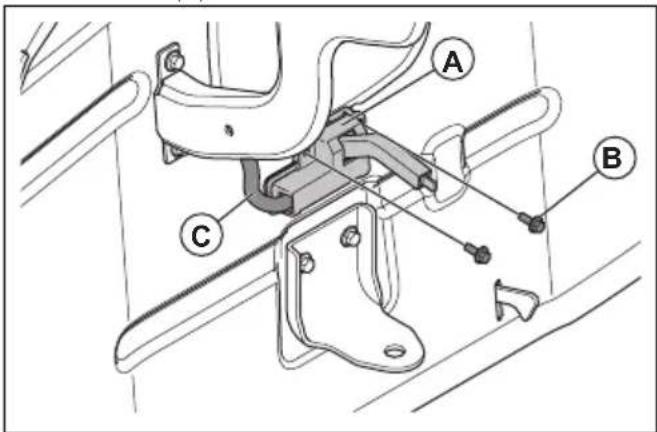

3. Monteer de sensor opvangbak (A) met de 2 schroeven (B).

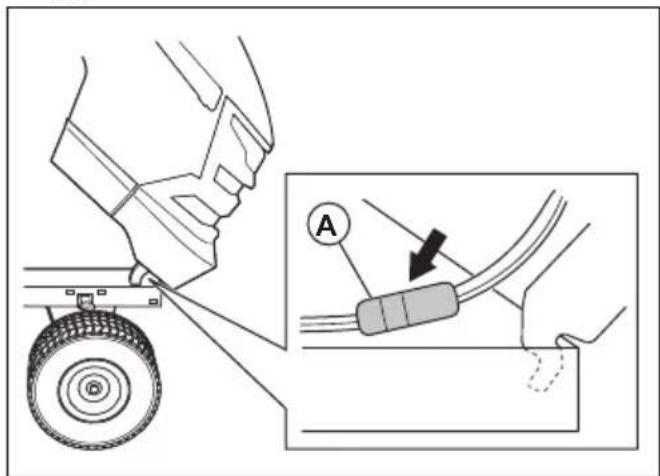

1. Sluit de kabel (C) aan. De connector voor de kabel bevindt zich in het gat voor de middelste trechter.

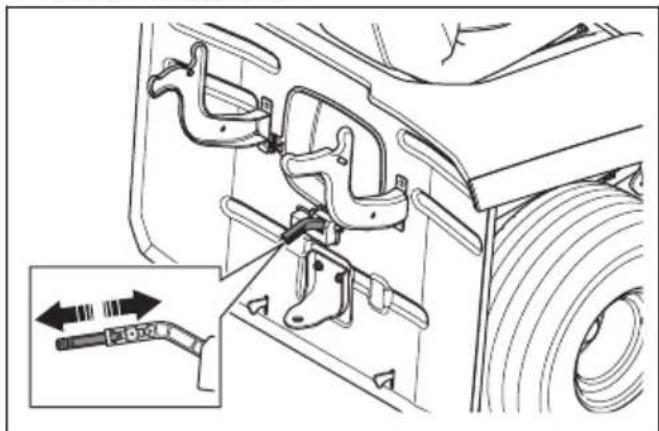

2. Om de sensor opvangbak af te stellen, duwt u de hendel maar binnen of trekt u de hendel maar buiten. Als het gras zwaar of nat is, duwt u de hendel maar binnen. Als het gras droog en nicht zwaar is, trekt u de hendel maar buiten.

Grasopvangbak monteren

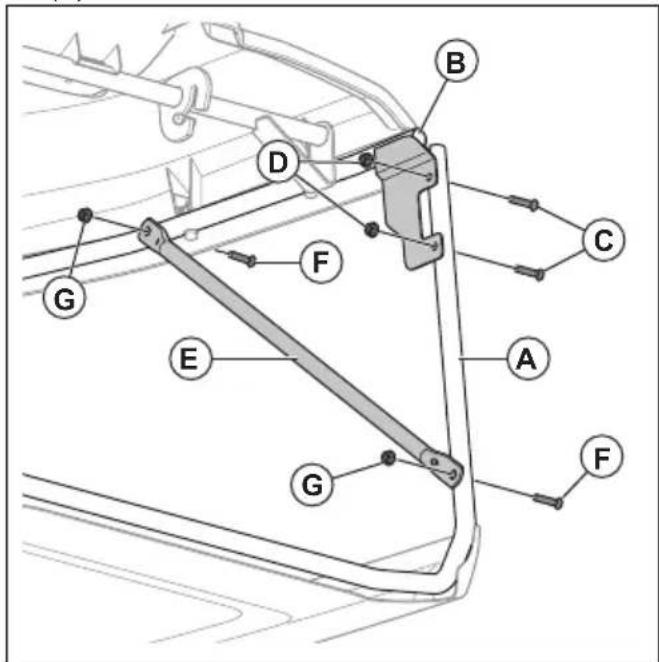

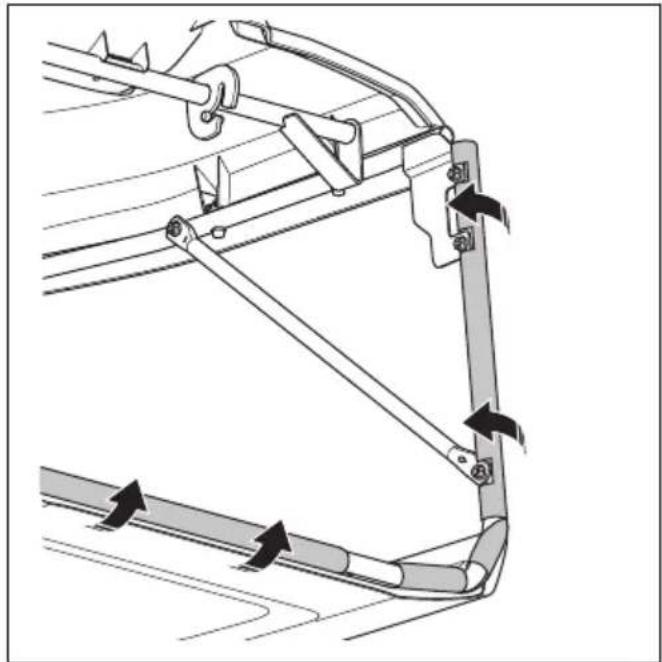

1. Monteer het voorframe (A) op de houders op het bovenframe (B) met 2 schroeven (C) en 2 moeren (D) aan elke kant.

1. Monteer de arm (E) op het voorframe en het bovenframe met 2 schroeven (F) en 2 moeren (G) aan elke kant.

2. Bevestig de rubberen buiselementen op het voorframe.

1. Steek de hendel van de grasopvangbak omlaag door de afdekking van de grasopvangbak en de gaten in het frame van de grasopvangbak.

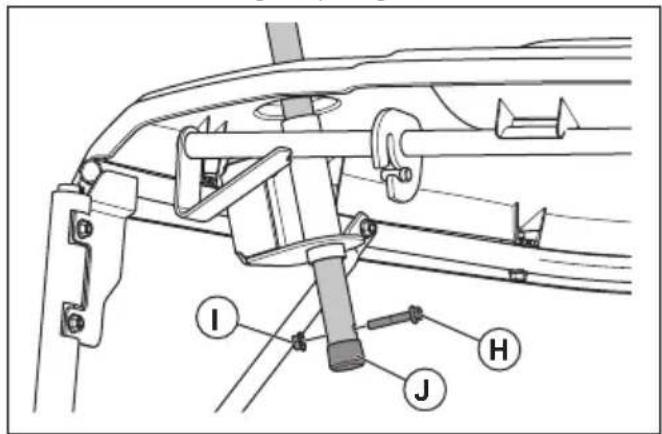

1. Monteer de schroef (H) en de moer (I) in de buis van de hendel van de grasopvangbak.
2. Monteer de eindplug (J) op de buis van de hendel van de grasopvangbak.

De grasopvangbak monteren en verwijderen

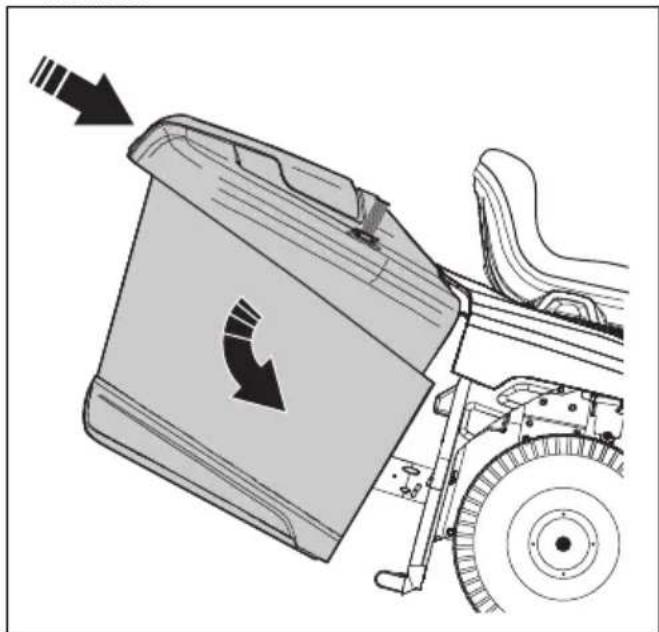

1. Kantel de grasopvangbak en plaats deze op de 2 houders.

1. Ontgrendel de grasopvangbak en LAST deze in de juiste positie komen. Zorg ervoor dat de vergrendelingen aan de onderkant het onderste deel van de grasopvangbak op z'n plek vergrendelen.
2. Om de grasopvangbak te verwijderen, moet de hendel van de grasopvangbak worden bewogen tot de vergrendelingen de onderkant van de grasopvangbak ontgrendelen. Til de grasopvangbakuit de houders.

Werking

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect-app op uw mobiele apparaat.
2. Register in de Husqvarna Connect-app.
3. Volg de instructies in de Husqvarna Connect-app om verbinding te make met het product en dit te registeren.

De accu opladen

WAARSCHUWING: Een verkeerd gebruekte of beschadigde acculader kan een elektrische schok, acculekkage of te hoge temperaturen voroorzaken. Controller de acculader en de accu regelmatig op schade.

OPGELET: Laad de accu volledig op voordat u deze voor het eerst gebruikt. Een neue accu is Niet helemaal opgeladen.

OPGELET: Gebruik alleen
goedgekeurde acculaders. Zie
Goedgekeurde acculaders op pagina 130.

OPGELET: Opladen is alleen möglich als de temperatuur van de accu binnen het toegestane laadtemperatuurbereik (0 - 45^) ligt. Als de temperatuur van de batterij hoger is dan 50^ moet de temperatuur van de batterij afnemen tot onder 40^ voordat het opladen begint. Als de accutemperatuur lager is dan -5^ moet de temperatuur van de accu hoger worden dan 5^ voordat het opladen begint.

OPGELET: Gebruik de accu in omstandigheden met temperaturenussen 0^ en 40^ .

Let op: De accu kan in de slaapstand gaan wanner het product in opslag is of wanner de accu bijna leeg is. Om de accu te starten, drukt u 2 seconden op de startknop. Als de accu niet start, laad de accu dan ononderbroken op totdat deze volledig is opgeladen. De oplaadtijd is langer wanner de accu in de slaapstand staat.

1. Sluit de acculader aan op een geaard stopcontact en op het product.

1. Zet de ON/OFF-schakelaar van de acculader op ON.
2. Wacht tot de accu volledig is opgeladen. De accu is volledig opgeladen wanner alle 4 acculeds continu branden. Zie Accu-indicator op pagina 106.
3. Zet de ON/OFF-schakelaar van de lader op OFF voordat u de lader loskoppelt.

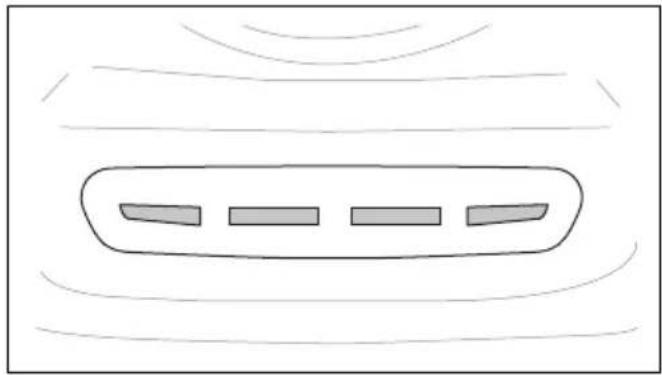

Accu-indicator

De accu-indicator op het display geeft de laadstatus\ weer als het product geactiveerd is. Als de lader is\ aangesloten en het product worden ingeschakeld, toont\ het display een laadanimatie. Als de accu volledig is\ opgeladen en de oplader is aangesloten, branden alle\ 4 accueldlampjes continu.

Ledlampjes	Laadstatus
Alle 4 ledlampjes branden.	De accu is 76%-100% ge-laden.
Ledlampjes 1-3 branden.	De accu is 51%-76% ge-laden.
Ledlampjes 1-2 branden.	De accu is 26%-51% ge-laden.
Ledlampje 1 brandt. De accu is 0%-25% gela-den.

Wanner de accu ver leeg is, knippert het eerste ledlampje en schakelt het product over op de modus met verminderde prestaties. Het product werkt met een lagere snelheid en de messen stoppen, om energie te besparen. Als de accu van het product bijna leeg is, knipperen het eerste ledlampje en het waarschuwingslampje tegelijk. Het is möglichk om het product in de modus met verminderde prestaties te gebruiken. Laad de accu zo spoedig möglichk op.

Wanner een lader is aangesloten, geven 4 leds onder de aansluiting voor de acculader de laadstatus aan.

Let op: Alle 4 leds gaan even branden wanner de acculader worden aangesloten.

OPGELET: Als er geen leds gaan branden of als de rode leds knipperen wanner de acculader worden aangesloten, is er spreke van een fout. Kijk of het display

waarschuwingssymbolen toont. Koppel de lader los en zie Probleemoplossing op pagina 120.

Wanner de accu is volledig opgeladen branden alle 4 leds.

OPGELET: Als de lader is aangesloten en de ON/OFF-schakelaar van de lader op OFF worden gezet, gaan alle laadindicatorenuit. Zorg dat u de lader loskoppelt voordat u het product gebruikt.

Leds Laadstatus
Alle 4 leds branden. De accu is 76% - 100% opgeladen.
Leds 1-3 branden. De accu is 51% - 75% op-geladen.
Leds 1-2 branden. De accu is 26% - 50% op-geladen.
Led 1 brandt. De accu is 0% - 25% op-geladen.

Let op: Als er een lader worden aangesloten verwijl de temperatuur van de accu hoger of lager is dan het toegestane laadtemperatuurbereik, worden het laden nicht gestart. Gele leds geen de laadstatuseer. Wanner de temperatuur van de accu binnen het toegestane laadtemperatuurbereik ligt, worden het laden automatisch gestart.

Let op: Als u het product bij lage temperaturen gebruikt, kan de gebruikstijd afnemen.

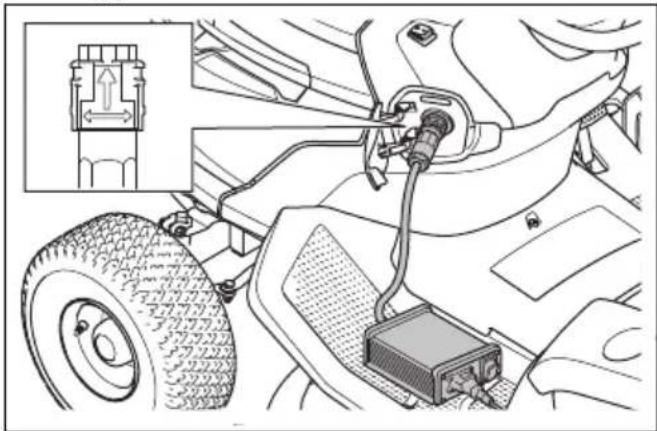

De acculader loskoppelen

Let op: Het is nicht möglichk om het product te starten wonneer de acculader is aangesloten.

1. Zet de ON/OFF-schakelaar van de lader op OFF.

2. Draai aan de stekker van de acculader om deze los te koppelen.

Parkeerrem

De parkeerrem is elektrisch. De parkeerrem worden automatisch ingeschakeld wanner het product stilstaat en worden vrijgeveen wanner u de pedalen intrapt. Er worden een parkeerremsymbol weergegeven op het display wanner de parkeerrem is ingeschakeld.

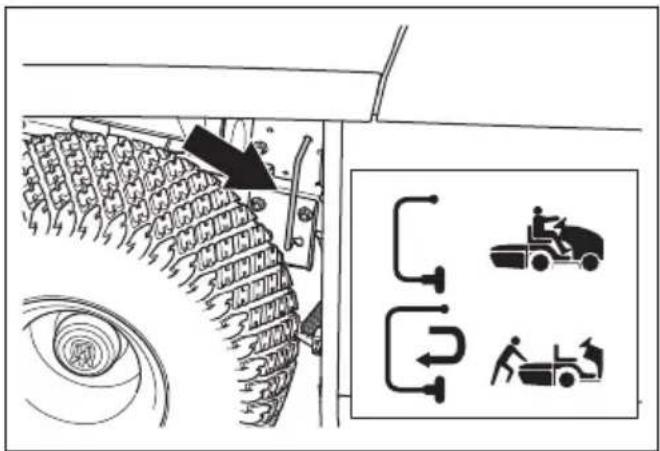

Product handmatig verplaatsen

WAARSCHUWING: Voordat u het product gebruikt, moet u controlleden of het elektrische parkeerremsystem is ingeschakeld.

OPGELET: Duw het product Niet langer dan nodig of met een snugel hoger dan 6 km/h.

Om het product te verplaaten met uitgeschakelde motor要去 het elektrische parkeerremsystemeuitgeschakeld着眼。De hendel voor het elektrische

parkeerremsystemebehindt zichachterhetlinker achterwiel.

• Voer de volgende stappen uit om het elektrische parkeerremsystem eui te schakelen.

a) Beweeg de hendel maar rechts.
b) Trek de hendel maar buiten en beweeg hem maar links.

• Voer de volgende stappen uit om het elektrische parkeerremsystem in te schakelen.
  a) Beweeg de hendel maar rechts en duw hem maar binnen.
  b) Trek de hendel maar links.

Product starten

1. Koppel de kabel maar de acculader los.
2. Controller of de elektrische parkeerrem is ingeschakeld. Zie Parkeerrem op pagina 107.
3. Zet het maaidek in de hoogste stand. Zie Maaihoogte afstellen op pagina 109.
4. Controller of het maaidek is ontkoppeld. Zie Het maaidek inschakelen en ontkoppelen op pagina 108.
5. Zet de stoel in de werkstand.
6. Zet de aan-uitschakelaar in de stand "I". Het standbylampje knippert en het product is ingesteld op de Niet-actieve modus.

Let op: De accu kan in de slaapstand gaan wanner het product is gestald of wanner de accu bijna leeg is. Als de accu in de slaapstand staat, gebeurt er niets wanner u de aan-uitschakelaar in de stand "I" zet. Om de accu te starten, drukt u 2 seconden op de startknop. Als de accu nicht start, laad de accu dan ononderbroken op totdat deze volledig is opgeladen. De oplaadtijd is langer wanner de accu in de slaapstand staat.

1. Houd de startknop 2 seconden ingedrukt. Het stand-bylampje gaat branden en het product worden ingesteld op de rijmodus.

Het maaidek inschakelen en ontkoppelen

WAARSCHUWING: Gebruik het maaidek alleen als er een grasopvangbak of andere accessoire op de grasuitworp is gemonteerd.

Trek de PTO-knopuit om het maaidek in te schakelen.

• Druk de PTO-knop in om het maaidek uit te schakelen.

Maaihoogte afstellen

• Trek de maaihoogtehendel in de richting van de stoel enplaats deze in 1 van de inkepingen voor de juiste maaihoogte.

Het product gebruiken

1. Start het product. Zie Product starten op pagina 108.
2. Trap voorzichtig het pedaal voor vooruitrijden (A) of het pedaal voorchteruitrijden (B) in. De snugheid neemt toe naarmate u het pedaal dieper indrukt.

Let op: De parkeerrem worden automatisch vrijgeveen wanner u een pedaal intrapt.

Let op: De pedalen voor vooruit- en\ achteruitrijden keren terug maar de neutrale positie\ wonneer ze worden losgelaten.

1. Laat de pedalen los om te remmen.
2. Selecteer de juiste maaihoogte. Zie Maaihoogte afstellen op pagina 109.
3. Schakel het maaidek in. Zie Het maaidek inschakelen en ontkoppelen op pagina 108.

Het hinteruitrijsystem (ROS) gebruiken

Let op: Als u probeert hinteruit te rijden met het product verwijl het maaidek is ingeschakeld, stopt het product onmiddelijk. Schakel het achteruitrijsystem in om hinteruit te rijden met het product verwijl het maaidek is ingeschakeld.

WAARSCHUWING: Kijk voordat en terwijl u met het product hinteruit rijdt maar beneden enchyter het product voor de veiligheid van andereen.

1. Start het product. Zie Product starten op pagina 108.

Let op: Het product kan nicht worden gestart wanneer de aan-uitschakelaar in de stand voor het achechteruirijsystemeem staat.

1. Draai de aan-uitschakelaar linksom in de stand voor hetchteruijtrijsystem (ROS) om dit in te schakelen.

1. Trap het pedaal voor achechteruitrijden langzaam in om te beginnen met rijden.
2. Draai de aan-uitschakelaar linksom in de stand "I" om hetchteruirijsystemeumuit te schakelen.

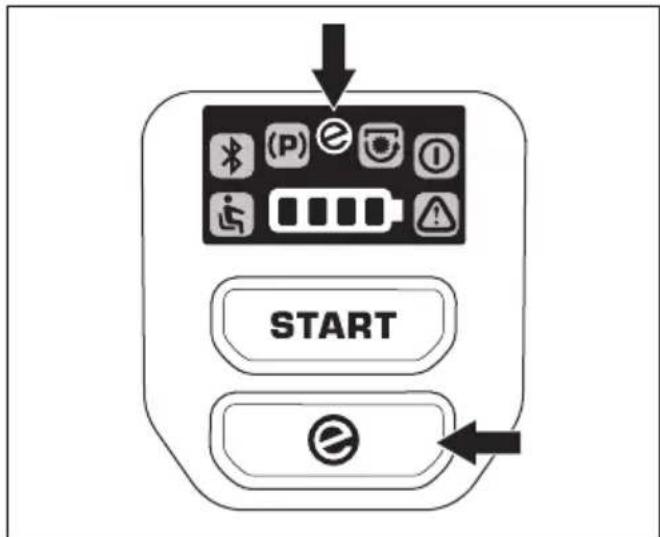

De functie SavE gebruiken

Het product heeft een accubesparingsfunctie (SavE) die de bedrijfstijd verlangt. De SavE-functie verlaagt de能力和 van het product en het toerental van de bladen.

• Om de SavE-functie te starten, houdt u de knop SavE ingedrukt tot het symbol SavE continu groen brandt.

• Om de SavE-functie te stoppen, houdt u de knop SavE ingedrukt tot het symbool SavE uitgaat.

Product stoppen

1. Ontkoppel het maaidek. Zie Het maaidek inschakelen en ontkoppelen op pagina 108.
2. Zet de aan-uitschakelaar in de stand "O".

Een goed maairesultaat verkrijgen

• Voor optimale prestaties adviseren we u het producte onderhonden volgens het onderhoudsschema. Zie Onderhoudsschema op pagina 111.
  Maai geen nat grayscale. Nat grayscale kan een slecht maairesultaat opleveren.
• Gebruik geen bandkettingen wanner u het maaidek aan het product bevestigt.
  Zorg ervoor dat het maaidek waterpas is. Zie De uitlijing van het maaidek afstellen op pagina 117.
• Begin met een hoge maaihoogte en verlaag die geleidelijk als het gras hoog is.
• Gebruik de standaardrijmodus. Als het gras hoog en dik is, rijdt u het product met lage snelheid vooruit.
  Maai het gras in een onregelmatig patroon.

Voor het Beste maairesultaat maait u het gras regelmatig.

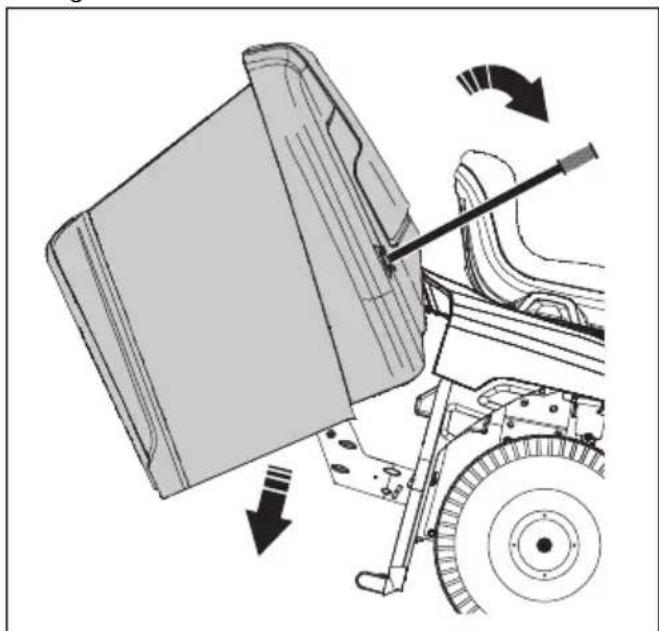

De grasopvangbak legen

Het product heeft een alarm dat afgaat als de grasopvangbak vol is. Om het alarm te stoppen, schakelt u het maaidekuit. Zie Het maaidek inschakelen en ontkoppelen op pagina 108.

1. Verplaats het product maar een plek waar u de grasopvangbak kutl legen.
2. Zorg dat de pedalen in de neutrale stand staan en dat de parkeerrem is ingeschakeld. Zie Parkeerrem op pagina 107.

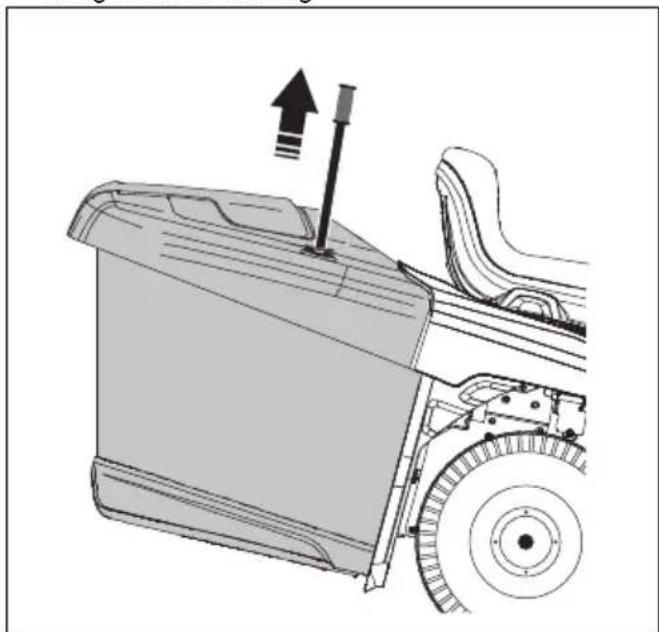

3. Trek de hendel van de grasopvangbak waar de hoogste stand omhoog.

1. Trek de hendel van de grasopvangbak waar voren om de grasopvangbak te kantelen en het gras te legen.

1. Duw de hendel van de grasopvangbak waar achteren om de grasopvangbak neer teCTXen. Zorg ervoor dat de grasopvangbak volledig is neergelaten en dat de vergrendelingen het onderste gedeelte van de grasopvangbak op z'n plek vergrendelen.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoudswerkzaamheden gaat uitvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Onderhoudsschema

X = De instructies zich opgenomen in deze gebruikershandleiding.

O = De instructies zichn nicht opgenomen in deze gebruikershandleiding. Laat onderhoud aan de machine uitvoeren door een erkende serviceworkplaats.

Onderhoudsschema Voor elk gebruik/weke-	lijks	Om de 50研究员 of yearly lijks
Sluit het product aan op de Husqvarna Service Hub (HSH) en voor een update van de firmware uit. Voer indien nodig een kalibratie uit.		○
Controler de accustatus in Husqvarna Service Hub (HSH). Laad de accu indien nodig op tot 80%.		○
Controler of alle bevestigingen correct aangehaald zijn. O
Smeer het product. Zie het smeerschema. X
Smeer de stoel. O
Zorg voor de juiste bandenspanning in alle 4 banden. XX
Verwijder de aandrijfwieten en bren smeervet aan op de assen. ○
Reinig het maaidek, onder de afdekkingen en onder het maai-dek.	X	X
Smeer het maaidekframe en de dodemensregeling van het maaidek.		○
Smeer de antiscalpeerwielen op het maaidek. O
Controler de bladen. Slijp en balancerer de messen indien nodig.		○
Controler of het maaidek correct is uitgelijnd. Lijn het maaidek indien nodig uit.		X
Controler de PTO-knop. XX
Controler de dodemensregeling (OPC). XX
Controler vooruit- enchyteruirijden op verschillende snelhe-den.		○
Controler de grasopvangbak en de microschakelaars voor de grasopvangbak (alleen van toepassing voor TC-modellen).	X	X

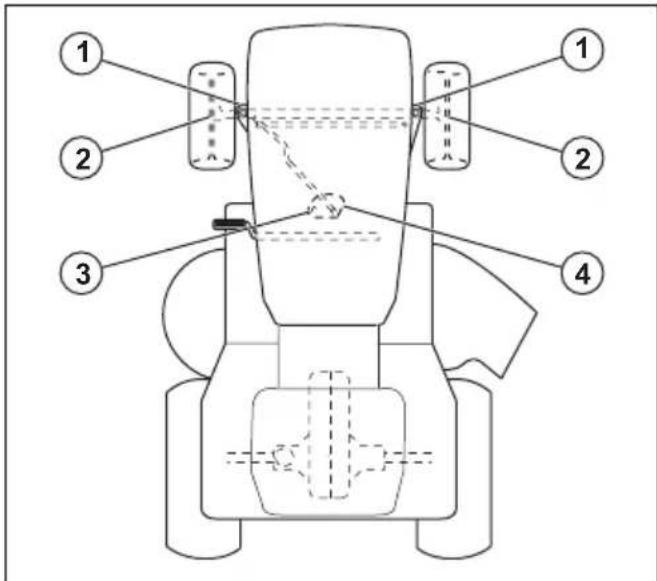

Smeerschema

Pos.	Onderdeel Smering
1	Wielspindels Smeervet
2	Lagers Smeervet
3	Tanden van het sectortand-wiel	Smeervet
4	Tanden van de tandwielen van de stuurkolom	Smeervet

Product reinigen

OPGELET: Gebruik geen

hogedrukspuit of stoomreiniger. Water kan

in lagers en elektrische aansluitingen

dringen en corrosie peroorzaken die tot

schade aan het product kan leiden.

Reinig het product direct na gebruik.

• Reinig erst met een borstel voordat u reinigt met een natte doek. Verwijder gras en vuiluit het aandrijfsystem.

• Reinig de luchtinlaat voor de koelventilator van de regeleenheid voor de aandrijfmotor. Zie De luchtinlaten op de regeleenheid voor de aandrijfmotor reinigen op pagina 112.

• Reinig de luchtinlaten voor de koelventilatoren van de regeleenheden voor de maaidekmotoren.

• Gebruik een natte doek om het product te reinigen.

• Gebruik geen water op elektronische componenten of lagers. Reinigungsmiddelen können schadeveroorzaken.

Zorg dat de accu en acculader schoon zijn voordat u de acculader aansluit op het product.

• Reinig de bovenkant van het maaidek, onder het maaidek en onder de motorafschemingen. Voor het reinigen van het maaidek, zie Het maaidek reinigen op pagina 113. Voor het reinigen onder de motorafschemingen, zie Onder de motorafschemingen op het maaidek reinigen op pagina 113.
• Start het maaidek na het reinigen en LAST de motor kort draaien om waterresten te verwijderen.

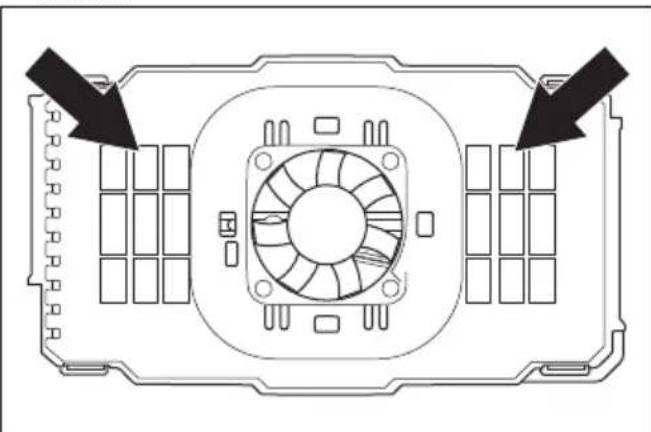

De luchtinlaten op de regeleenheid voor de aandrijfmotor reinigen

Let op: De regeleenheid voor de aandrijfmotor bevindt zich in de welkuip linksachter.

1. Stop het product. Zie Product stoppen op pagina 110.
2. Controller of de elektrische parkeerrem is ingeschakeld. Zie Parkeerrem op pagina 107.

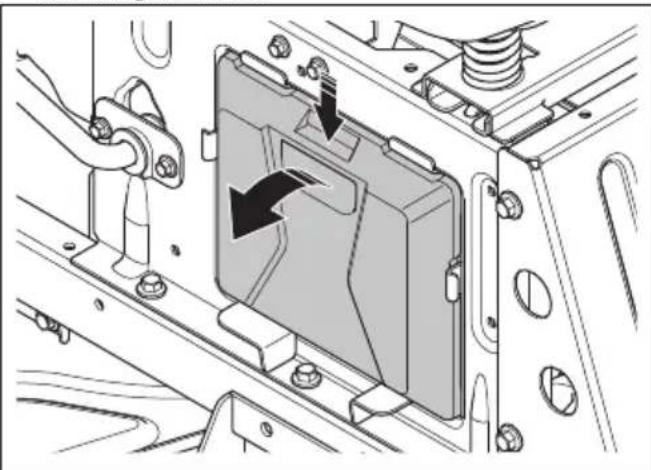

3. Verwijder de afterscherming van de behuizing van de motorregelenheid.

1. Reinig de luchtinlaten met perslucht of een zachte borstel.

OPGELET: Gebruik geen

water of reinigingsmiddel. Water of reinigingsmiddel kan leiden tot schade aan de elektrische componenten.

Hetmaaidek reinigen

WAARSCHUWING: Gebruik het product Niet als de reinigingsspoort van het trek defect is of ontbreekt. Er bestaat gevaar voor wegslingerende objecten. Vervang een defecte of ontbekende reinigingspoort van het trek onmiddelijk.

1. Parkeer het product in een schoon gebied op uw gazon dat zich in de buurt van een waterpunt met een tuinslang bevindt.

OPGELET: Positioneer de uitworp of het product Niet in de richting van gebouwen of voertuigen.

1. Controller of het maaidek is ontkoppeld. Zie Het maaidek inschakelen en ontkoppelen op pagina 108.
2. Stop het product. Zie Product stoppen op pagina 110
3. Controller of de elektrische parkeerrem is ingeschakeld. Zie Parkeerrem op pagina 107.

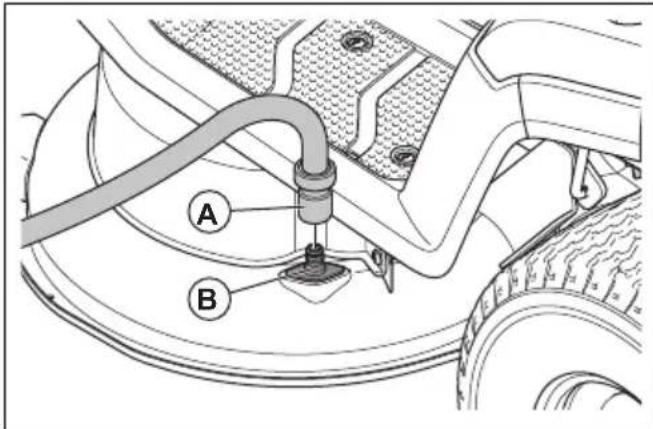

4. Sluit een tuinslang (A) aan op de reinigingsspoort (B) van het Dek en start de watertoevoer.

1. Ga op de stoel zitten en start het product. Zie Product starten op pagina 108

OPGELET: Controller het gebied opnieuw om er zeker van te zich dat het vrij is voordat u het product start.

1. Schakel het maaidek in enaar het werken met maximaal toerental tot het maaidek schoon is. Zie Het maaidek inschakelen en ontkoppelen op pagina 108
2. Schakel het maaidek uit en stop het product. Zie Het maaidek inschakelen en ontkoppelen op pagina 108 en Product stoppen op pagina 110.
3. Stop de watertoevoer en koppel de tuinslang los van de reinigingspoort van het Dek.
4. Zet de machine op een droog gedeelte.

5. Ga op de stoel zitten en start het product. Zie Product starten op pagina 108

6. Schakel het maaidek in en LAST het werken totdat het maaidek droog is.

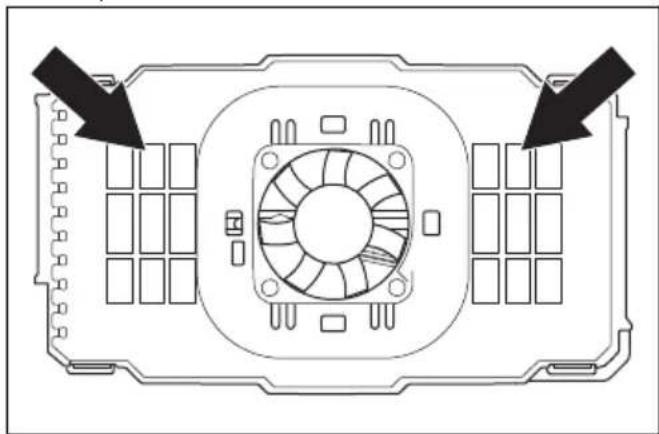

Onder de motorafschemingen op het maaidek reinigen

1. Controller of het maaidek is ontkoppeld. Zie Het maaidek inschakelen en ontkoppelen op pagina 108.
2. Stop het product. Zie Product stoppen op pagina 110.
3. Controller of de elektrische parkeerrem is ingeschakeld. Zie Parkeerrem op pagina 107.

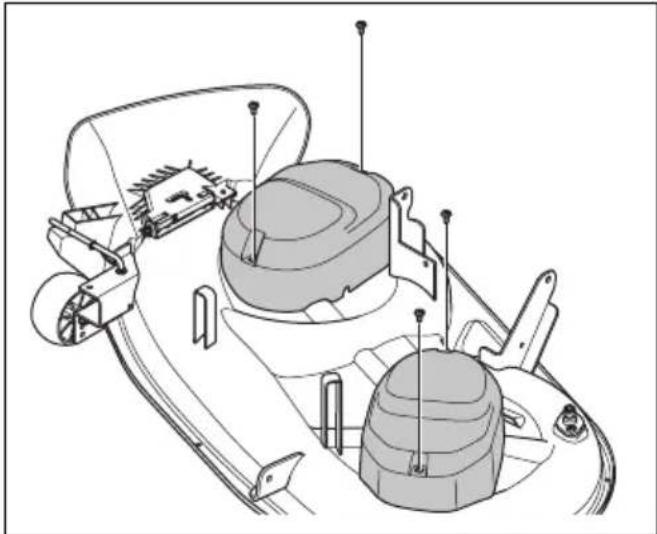

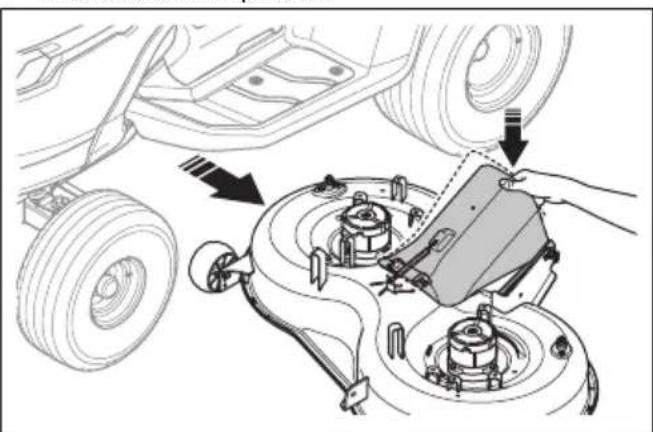

4. Verwijder de 4 schroeven en de 2 motorafschemmingen van het maaidek.

1. Reinig het gebied naast de maiaidekmotoren en de motorregeleenheden met perslucht of een zachte borstel.

OPGELET: Gebruik geen water of reinigingsmittel. Water of reinigingsmittel kan leiden tot schade aan de elektrische componenten.

1. Reinig de luchtinlaten van de motorregeleenheden met perslucht of een zachte borstel.

OPGELET: Gebruik geen water of reinigingsmiddel. Water of

De aftscherming aan de voorzijde verwijderen en aanbrengen

1. Open de afterscherming aan de voorzijde.
2. Koppel de bedravingsstekker (A) van de koplamp los.

1. Kantel de afterscherming aan de voorzijde waar voren en verwijder们都 van het product.
2. Breng de afterschering aan de voorzijde in omgekeerde volgorde aan.

De ledkoplamp verrangen

OPGELET: Gebruik alleen originele reserveonderdelen van Husqvarna. Onjuiste specificaties können leiden tot schade aan het product.

1. Open de afterscherming aan de voorzijde.
2. Draai de ledhouser iets linksom en trek hem uit de reflector.
3. Vervang de led in de ledhouser.
4. Druk de ledhouser in de reflector.
5. Draai de ledhouser iets rechtsom om hem aan te brengen.
6. Sluit de afterscherming aan de voorzijde.

De parkeerrem controeren

1. Parkeer het product op een harde ondergrond die maximaal 10^ afloodt. Houd het product ingeschakeld.

WAARSCHUWING: Parkeer het product Niet op een grashelling wanner u de parkeerrem controeert.

Let op: De parkeerrem is elektrisch.

De parkeerrem worden automatisch ingeschakeld wanneer het product stilstaat.

1. Controller of het parkeerremsymbol op het display wordt weergegeven en of het product Niet beweegt. Indien het product beweegt, neem dan contact op met uw Husqvarna servicedealer.

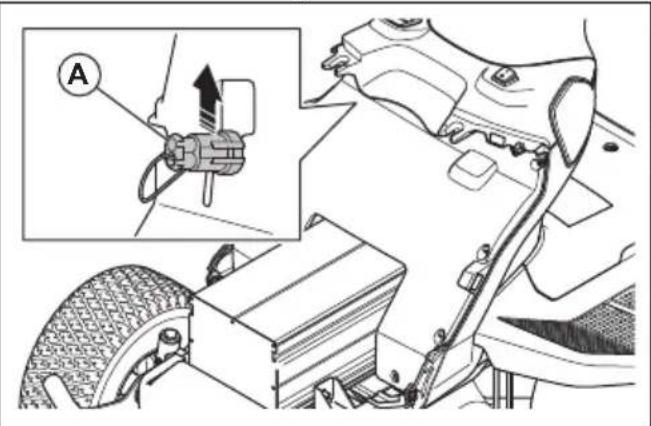

De binnenste dashboardafschemming verwijderen en aanbrengen

1. Open de afterschering aan de voorzijde.
2. Verwijder de Husqvarna Service Hub (HSH)-kabel (A)uit de sleuf in de binnenste dashboardafscheming.

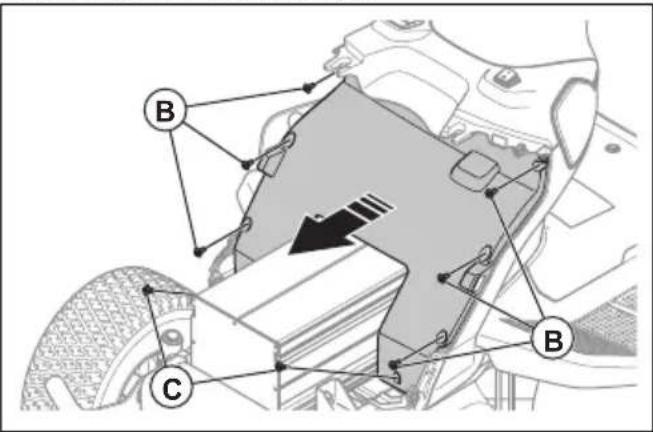

1. Verwijder de 6 schroeven (B).

1. Verwijder de 2 schroeven (C) aan de onderkant van de binnenste dashboardafscheming.
2. Verwijder voorzichtig de binnenste dashboardafscheming.
3. Breng de binnenste dashboardafschemming in omgekeerde volgorde aan.

De zekering voor de voedingsregeleenheid verrangen

Een defecte zekering voor de voedingsregeleenheid is te herkennen aan een doorgebrande zekeringdraad.

1. Controller of de acculader is losgekoppeld van het product. Zie De acculader loskoppelen op pagina 107.
2. Zet de aan-uitschakelaar in de uitgeschakelde stand (O) verwijder de contactsleutel.
3. Open de afterscherming aan de voorzijde.
4. Verwijder de binnenste dashboardafschemming. Zie De binnenste dashboardafschemming verwijdenen en aanbrengen op pagina 114

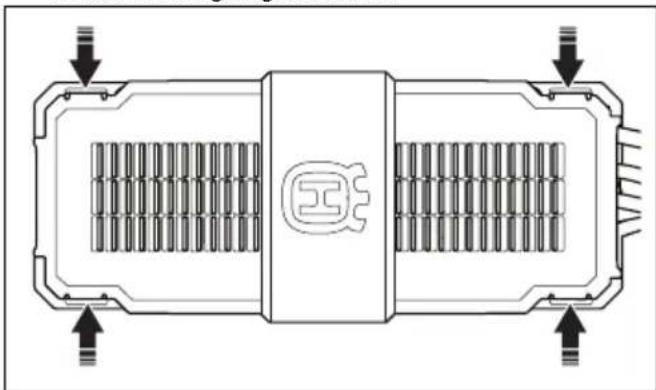

5. Druk de 4 klemmen in en verwijder de afterscherming van de voedingsregelenheid.

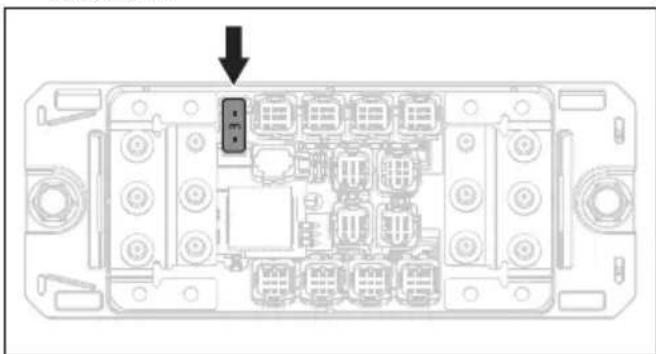

1. Trek de zekering voor de voedingsregeleenheid uit de houder.

1. Als de zekering defect is, moet u deze verwangen door een neue zekering van hetzelfde type. Zie Technische gegevens op pagina 128.

Let op: Neem contact op met uw Husqvarna servicedealer als de zekering voor de voedingsregeleenheid waar binnen korteijd doorbrandt nadat u deze hebt verrangen.

Bandenspanning

Zorg voor de juiste bandenspanning in alle 4 banden. Raadpleeg Technische gegevens op pagina 128.

Maaidek

De afdekking van de frametunnel verwijderen en monteren

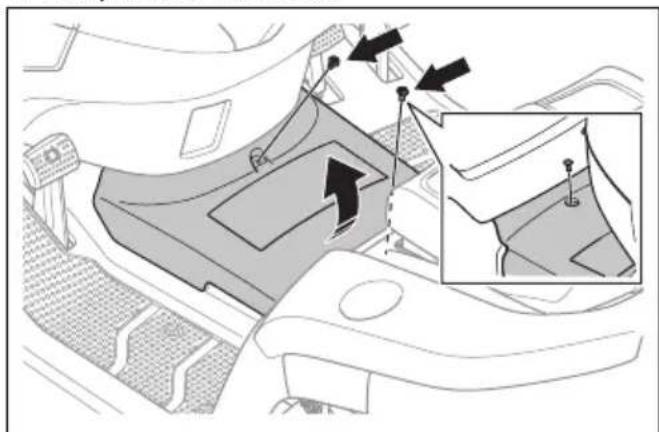

1. Verwijder de 2 schroeven.

1. Til de achtermrand van de afdekking van de frametunnel voorzichtig op en verwijder.Deze.
2. Monteer de afdekking van de frametunnel in omgekeerde volgorde van verwijderen.

Hetmaaidek verwijderen en monteren

1. Schakel het maaidekuit en zet het productuit.
2. Zet de hoofdschakelaar in stand (O) haal de sleutel van de hoofdschakelaar uit het contact.
3. Zet het maaidek in de laagste stand.
4. Verwijder de afdekking van de frametunnel. Zie De afdekking van de frametunnel verwijdersen en monteren op pagina 115.
5. Koppel de 2 kabels los van het maiaidek.

OPGELET: Controller of de aanuitschakelaar in de uitgeschakelde stand (O) staat en de contactsleutel is verwijderd. Risico van schade aan elektronische componenten.

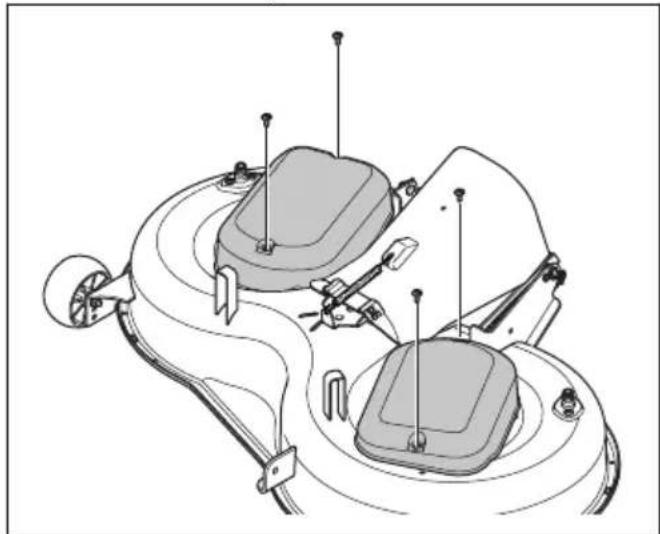

1. Verwijder de 4 schroeven en de 2 motorafschemingen van het maaidek.

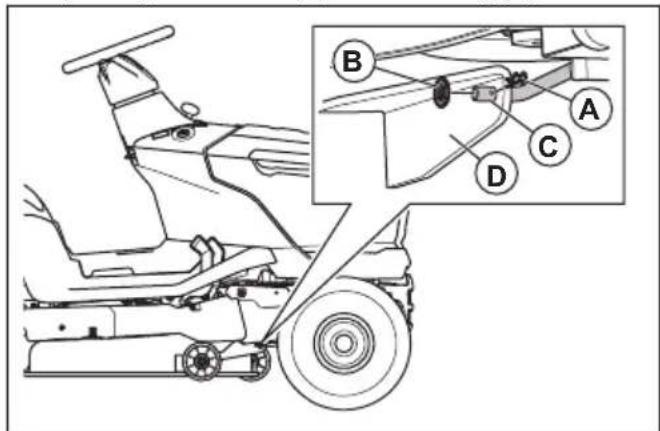

1. Voer de volgende stappen uit om de voorste stang los te koppelen.

a) Verwijlder de klem (A) en de sluitring (B).

b) Koppel de voorste stang (C) los van de houder (D) op het maaidek.

1. Voer de volgende stappen uit om de 2 achterste stangen los te koppelen. Er bevindt zich een achterste stang aan de linkerkant en een achterste stang aan de rechterkant van het product.

WAARSCHUWING: Het

maaidek is zwaar. Gebruik een koevoet of een soortgelijk gereedschap onder het maaidek om het gewicht van het maaidek te honden wanner u de 2chterste stangen loskoppelt.

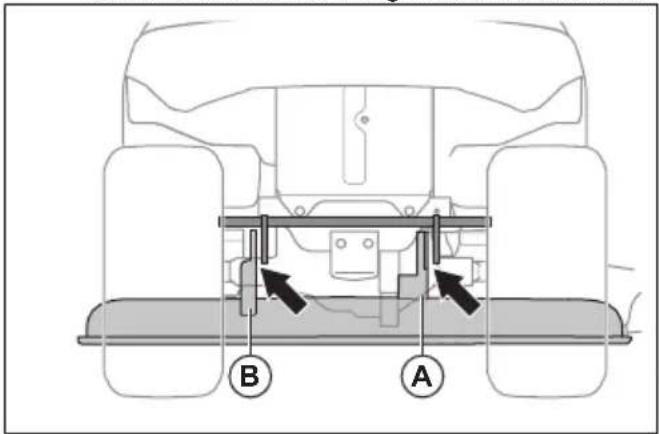

a) Verwijder de klem (E), de sluitring (F) en de pen (G) aan de linkerkant.

b) Koppel het maaidek los van de stang linksachter.

c) Trek met een hand aan de hendel voor de maaihoogte en houd deze in de laagste stand. Verwijder de klem, de sluitring en de pen van de voorkant van de stang rechtsachter.

WAARSCHUWING: Laat

de hendel voor de maaihoogte Niet los. Het mechanisme voor de maaihoogte-aftstelling is veerbelast. De kracht van de veer kan beknellingsletsel veroorzaken als u de hendel voor de maaihoogte Niet goed vasthoudt.

d) Koppel het maaidek los van de stang rechtsachter.

e) Laat de hendel voor de maaihoogte voorzichtig los.

WAARSCHUWING: Het

mechanisme voor de maaihoogteafstelling is veerbelast. De kracht van de veer kan beknellingsletselveroorzaken. Houd lichaamsdelen uit de buurt.

1. Zet de maaihoogtehendel in de hoogste stand.

2. Duw de onderste trechter omlaag en verwijder het maaidek van het product.

1. Bevestig het maaidek in omgekeerde volgorde.

a) Zorg ervoor dat de onderste trechter in de juiste positie staat wanner u het maaidek monteert.

b) Zorg ervoor dat de houders in de juiste positie staan wonneer u het maaidek monteert. De houder aan de rechterkant (A)要去 zich aan de binnenkant van de stang rechtsachter bevinden. De houder aan de linkerkant (B)要去 zich aan de buitenkant van de stang linksachter bevinden.

c) Sluit de 2 kabels aan op het maaidek.

d) Verwijder de afterschering van de frametunnel. Zie De afdekking van de frametunnel verwijdersen en monteren op pagina 115

De middelste trechter verwijderen en monteren

1. Schakel het maaidekuit en zet het productuit.
2. Zet de hoofdschakelaar in stand (O) haal de sleutel van de hoofdschakelaar uit het contact.

3. Verwijder de grasopvangbak.

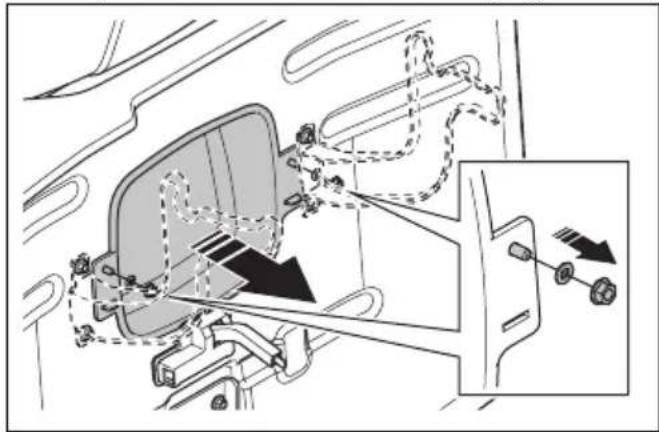

4. Verwijder de 2 moeren en de 2 onderlegringen.

1. Trek de middelste trechter maar buiten.
2. Monteer de middelste trechter in omgekeerde volgorde van verwijderen.

De uitlijning van het maaidek afstellen

Maaidek afstellen in de breedte

Als de maaihoogte aan de linker- en rechterkant nicht gelijk is, kan de maaihoogte worden afgesteld.

1. Zorg voor de juiste bandenspanning in alle 4 banden. Zie Bandenspanning op pagina 115.
2. Parkeer het product op een vlakke ondergrond.
3. Zet de hoofdschakelaar in stand (O) haal de sleutel van de hoofdschakelaar uit het contact.
4. Zet het maaidek in de hoogste stand.

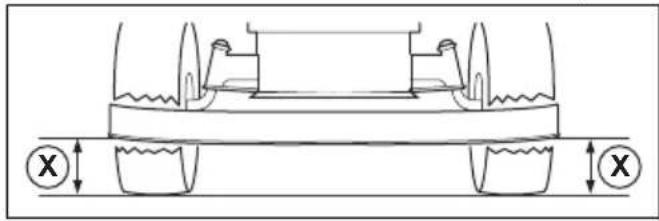

5. Meet de afstand (X) vanaf de onderste rand van het maaidek tot de grond aan de linker- en rechterkant. De afstand要去 aan beiden kanten hetzelfde zich.

WAARSCHUWING: De bladen op het maaidek�n scherp en hunnen letsel veroorzaken.Draag veiligheidshandschoenen.

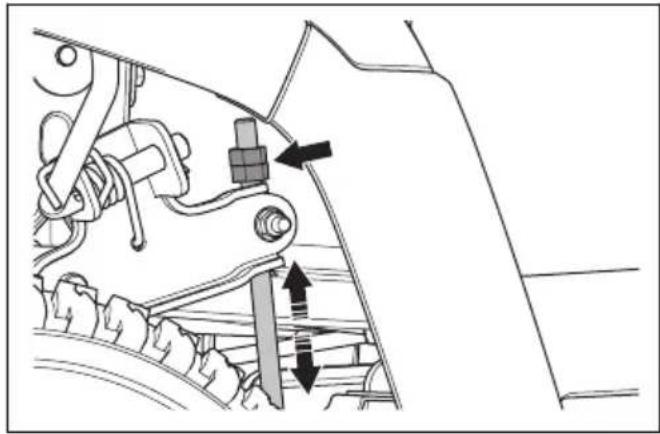

1. Draai de borgmoeren op de maaihoogte-aftstellingen los.

Let op: De maaihoogte-aftstellingen zitten ache ter het maiadek, voor de achterwienen.

1. Stel de moeren op de maaihoogte-afstellingen af tot het maaidek aan de linker- en rechterkantdezelfde maaihoogte heeft.

a) Draai de moeren linksom om het maaidek te verlagen.
b) Draai de moeren rechtsom om het maiadek te verhogen.

1. Meet de afstand opniew. Stel af totdat de 2 zijden gegelijk়.
2. Haal de borgmoeren aan wanner de afstelling in de bredte is voltooid.
3. Maai wat grayscale controller resultsaat. Stel af indien nodig.

Het maaidek in de lenghte afstellen

Het maaidek moet in de breedte recht zijn geplaatst voordat u het in de lengte afstelt. Zie Maaidek afstellen in de breedte op pagina 117.

1. Zorg voor de juiste bandenspanning in alle 4 banden. Zie Bandenspanning op pagina 115.
2. Parkeer het product op een vlakke ondergrond.
3. Zet de hoofdschakelaar in stand (O) haal de sleutel van de hoofdschakelaar uit het contact.
4. Zet het maaidek in de hoogste stand.

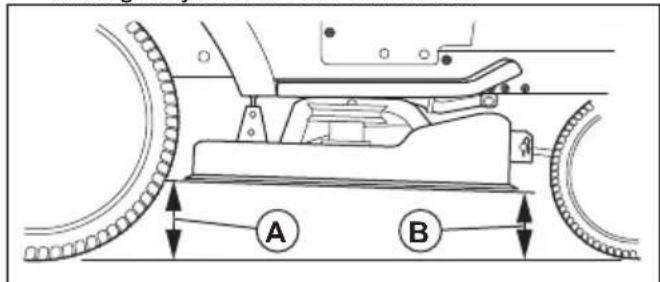

5. Meet de afstand vanaf de onderrand van het maaidek tot de grond aan de achechterkant (A) en voorkant (B). De afstand aan de voorkant moet 5-10 mm lager� dan aan de achechterkant.

WAARSCHUWING: De bladen op het maaidek zichn scherp en hunnen letsel veroorzaken. Draag veiligheidshandschoenen.

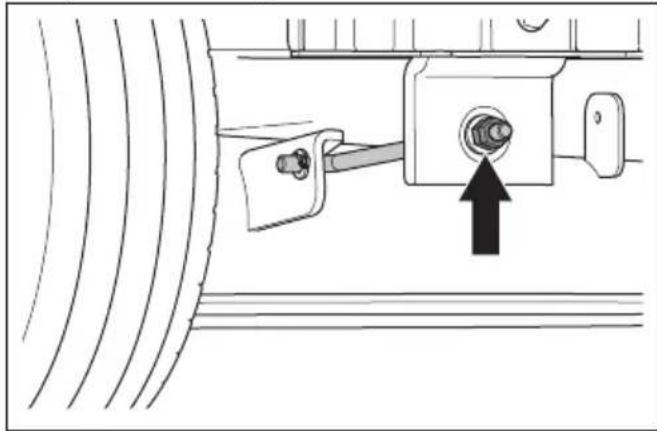

1. Als het nodig is een afstelling aan de voorkant uit te voeren, draait u de borgmoer los en draait u de moer op de voorste stang.

Let op: De voorste stang bevindt zich aan de voorkant van het product, ache ter de geluiddempo.

a) Draai de moer linksom om de voorkant van het maaidek te verlagen.
b) Draai de moer rechtsom om het maiadek te verhogen.
c) Haal de borgmoer aan wanner de afstelling aan de voorkant is voltooid.

De messen inspectoren

OPGELET: Beschadigde of onjuist gebalanceerde messen konnen schade aan het product veroorzaken. Vervang beschadigde messen. Laat botte messen slijpen en balanceren door een erkende serviceworkplaats.

1. Verwijder het maaidek. Raadpleeg Het maaidek verwijdenen en monteren op pagina 115.
2. Controller de messen visuel op beschadigingen en of het nodig is om ze te slijpen.

Messen verrangen

1. Verwijder het maaiadek. Zie Het maaiadek verwijderen en monteren op pagina 115

2. Zet de bladen vast met een houten blok.

die staan vermeld in Technische gegevens op pagina 128.

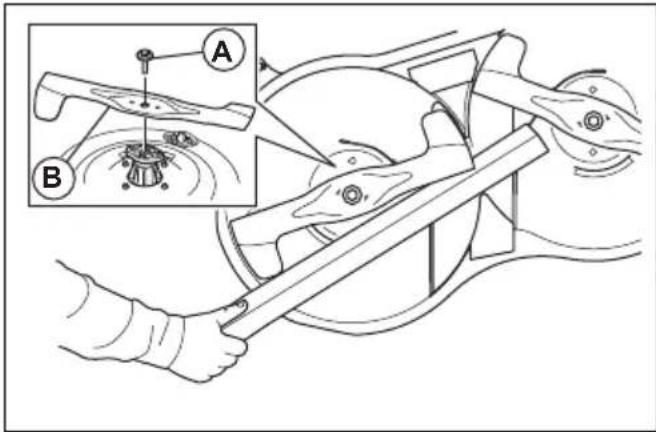

1. Verwijder de bouteen (A) en het blad (B).

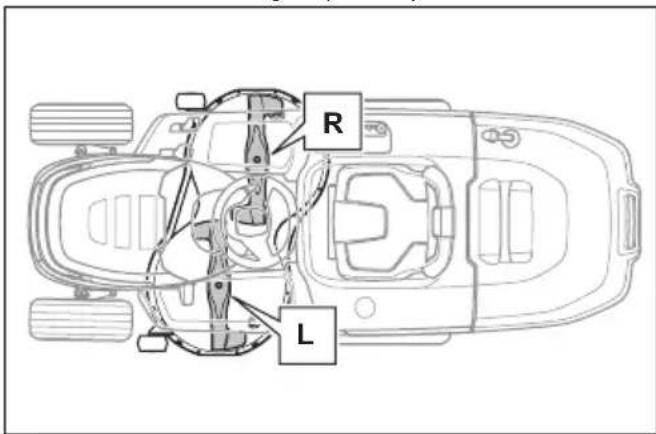

2. Monteer een新模式 linkerblad aan de linkerkant en een新模式 rechterblad aan de rechterkant. Het linkerblad worden aangeduid met "Left" (Links) en het rechterblad met "Right" (Rechts).

OPGELET: De bladen haben verschillende draairichtingen. Het rechterblad要去 aan de rechterkant worden gemonteerd en het linkerblad aan de linkerkant.

WAARSCHUWING: Het gebruik van een onjuist type blad kan ertoe leiden dat objecten uit het maaidek geworpen worden en ernstig letsel veroorzaken. Gebruik alleen de bladen

1. Let erop dat de gebogen uiteinden van de bladen\ aar boven wijzen.
2. Haal de bouteen aan met 58.5-69.5 Nm.
3. Installer het maaidek. Zie Het maaidek verwijderen en monteren op pagina 115.

De anti-scalp-wieten afstellen

De anti-scalp-wielen zorgen dat het maaidek in de juiste positie op de grond blijft en dat scalperen op de meeste soorten terrein worden voorkomen. De anti-scalp-wielen zich goed afgesteld als ze ieis van de grond staan wonneer het maaidek op de gewenste maaihoogte staat.

1. Parkeer het product op een vlakke ondergrond.
2. Zet de aan-uitschakelaar in de uitgeschakelde stand (O) verwijder de contactsleutel.
3. Zet het maaidek op de nooodzakelijkke maaihoogte.
   Zie Maaihoogte afstellen op pagina 109.
4. Verwijder de moer (A), de bout (B), de sluitring (C), het anti-scalp-wiel (D) en de bus (E).

1. Breng het anti-scalp-wiel, de bus, de bout, de sluitring en de moer in 1 van de 3 openings aan.
2. Stel alle anti-scalp-wielen af volgensdezelfde procedure.

Probleemoplossing

Probleemoplossingsschema

Probleem Oorzaak Actie
Het display发展格局 not aan als de aan-uitschakelaar in stand "I" worden gezet.	De accu is leeg. Laad de accu op.	Zie De accu opladen op pagina 105.
	De accu staat in de slaapstand.	m de accu te starten, drukt u 2 seconden op de startknop. Als de accu Niet start, laad de accu dan ononderbroken op totdat deze volledig is opgeladen. De oplaadtijd is langer wanner de accu in de slaapstand staat.
	De zekering voor de voedingsgereleenheid is defect.	Vervang de zekering voor de voedingsgereleenheid, zie De zekering voor de voedingsgereleenheid verrangen op pagina 114. Neem contact op met uw Husqvarna service-dealer indien het probleem aanhoudt.
	Het display of de kabel maar het display is defect.	Neem contact op met uw Husqvarna service-dealer.
	De aan/uit-schakelaar is defect.
De rijmodus start发展格局 not wanner u op de startknop drukt.	Onjuiste startprocedure. Zorg dat u de juiste startprocedure gebruikt. Zie Product starten op pagina 108.
	De startknop worden korter dan 2 seconden ingedrukt.	Houd de startknop 2 seconden ingedrukt. Een verandering op het display geeft aan dat de rijmodus is ingeschakeld.
	Het bedieningspaneel is defect. Næm contact op met uw Husqvarna service-dealer.
De maaidekmotoren starten nicht op.	Het maaidek is nicht ingeschä-keld.	Schakel het maaidek in. Zie Het maaidek in-schakelen en ontkoppelen op pagina 108.
	De kabel waar het maaidek is nicht correct aangesloten.	Sluit het maaidek aan op het product. Zie Het maaidek verwijderen en monteren op pagina 115.
	Het maaidek zit vol gras. Reinig het	t maaidek. Zie Product reinigen op pagina 112.
	Het gras is te lang. Pas de maaiho	ogte aan de grasomstandig-heden aan.
	De temperatuur van de regeleen-heden voor de maaidekmotoren is te hoop.	Stop het product en wacht tot de temperatuur is gedaald. Start na 20 minuten opnieuw op.
	Hetchteruirijsysteme (ROS) is uitgeschakeld.	Schakel hetchteruirijsysteme (ROS) in. Zie Hetchteruirijsysteme (ROS) gezruiken op pagina 109
	Hetchteruirijsysteme (ROS) is ingeschakeld terwijl u het maai-dek opnieuw probeert te starten.	1. Zet de aan-uitschakelaar in de ingeschakelde stand (I).2. Start de rijmodus.3. Schakel hetchteruirijsysteme (ROS) in.4. Schakel het maaidek in.
	Er is een fout aanwezig in het maaidek.	Ontkoppel het maaidek. Als het probleem zich blijft voordoen, stopt u het product enzet u de aan-uitschakelaar in de uitgeschakelde stand (O). Wacht 5 minutes voordat u het product opnieuw probeert te starten. Neem contact op met uw Husqvarna service-dealer indien het probleem aanhoudt.
		Voer storingzoeken uit op het display. Zie Signalen van ledlampjes op het display op pagina 123
	Er is geen grasopvangbak of an-der accessoire aangebrachte op de grasuitworp (indien van toe-passing).	Zorg dat een grasopvangbak of ander acces-soire is aangebracht op de grasuitworp (in-dien van toepassing).
	De accu is bijna leeg en de bla-denijken gestoet om energie te besparen. Zie Accu-indicator op pagina 106.	Laad de accu op. Zie De accu opladen op pagina 105.
	De maaidekmotoren zijn defect. N	sem contact op met uw Husqvarna service-dealer.
	De regeleenheden voor de maai-dekmotoren�
	Er is geen voeding in de kabel maar het maaidek.
De accu laadt nicht. De leds bo-ven de aansluiting voor de accu-lader gaan nicht branden.	De acculader is nicht goed op het stopcontact of het product aan-gesloten.	Controler of de acculader juist is aangeslo-ten. Zie De accu opladen op pagina 105.
	De ON/OFF-schakelaar van de acculader staat op OFF.	Zet de ON/OFF-schakelaar van de acculader op ON.
	De acculader is defect. Koppel de	acculader los en neem contact op met uw Husqvarna service dealer.
	Er is een interne fouit.
	Het stopcontact is defect. Sluit de	stekker van de acculader aan op een stopcontact waarvan de spanning en fre-quentie overeenkomen met de specificaties op het typeplaatje.
De accu laadt nicht. De leds bo-ven de aansluiting voor de accu-lader branden rood.	De temperatuur ligt nicht binnen het laadtemperatuurbereik.	Wacht tot de accutemperatuur zich in het toegestane laadtemperatuurbereik bevindt. Zie De accu opladen op pagina 105. Kijk of het display waarschuwingssymbolen toont. Zie Signalen van ledlampjes op het display op pagina 123 en Waarschuwingsindicator op het display op pagina 99.
	De accu is defect. Koppel de acculader los en neem contact op met uw Husqvarna service dealer.
	Er is een interne fouit.
De accu laadt nicht. De leds bo-ven de aansluiting voor de accu-lader worden de laadstatus in het geel aan.	De accutemperatuur is hoger of lager dan het toegestane laad-temperatuurbereik.	Zorg dat de oplader en het product zich op een plaat bevinden waar de tempera-tuur binnen het toegestane laadtemperatuurbereik ligt. Zie De accu opladen op pagina 105. Als de lader worden aangesloten, start het opladen automatisch wanner de temperatuur van de accu binnen het toegestane laadbereik ligt. Als het probleem zich blijft voordoen, neemt u contact op met uw Husqvarna-service dealer.
Er is spreke van trillingen in het product wanner het maaidek is ingeschakeld.	De bladen zitten los of+zijn be-schadigd.	Controler de bladen. Zie De messen in-specteren op pagina 118. Als het probleem zich blijft voordoen, neemt u contact op met uw Husqvarna-service dealer.
	Een ofeer bladen zijn onjuist aangebracht of Niet goed uitge-balanceerd.
	Een maaidekmotor zit los.
Er is spreke van trillingen in het product wanner het maaidek is uitgeschakeld.	Een ofeer wielen zitten los. Voer	een visuele inspectie uit. Neem contact op met uw Husqvarna service dealer indien het probleem aanhoudt.
	Het product heeft een lekke band.
	Er zitten losese schroeven in het product.
	De aandrijfmotor zit los.
Het product stopt wanner u ach-teruit wilt rijden met het product.	Hetchteruirijsystem (ROS) is uitgeschakeld.	Schakel hetchteruirijsystem (ROS) in. Zie Hetchteruirijsystem (ROS) gebruiken op pagina 109.
Het maairesultaat is onvoldoen-de.	De messen+zijn bot. Controller de	bladen op slijtage en besch- DIGing. Zie De messen inspecteren op pagina 118.
	Het gras is lang of nat. Zie	Een goed maairesultaat verkrijgen op pa-gina 110.
	Het maaidek staat Niet parallel ten opzichte van de grond.	Stel de parallelliteit van het maaidek af. Zie De uitlijning van het maaidek afstellen op pa-gina 117.
	Gras verstopt het maaidek. Reinig	het maaidek. Zie Product reinigen op pagina 112.
	Gras verstopt de middelste glij- goot (indien aanwezig).	Verwijder de verstopping van gras in de mid-delste glijgoot.
	De luchtgaten in het maaidek+zijn verstopt.	Reinig het maaidek. Zie Het maaidek reini-gen op pagina 113.
	De bandenspanning:tussen de rechter- en linkerzijde is verschil-lend.	Zorg voor de juiste bandenspanning in alle banden. Zie Technische gegevens op pagina 128.
	Het product rijdt met te hoge snelheid.	Zie Een goed maairesultaat verkrijgen op pa-gina 110.
	Het motortoerental is te laag. Zie	Een goed maairesultaat verkrijgen op pa-gina 110.

Signalen van ledlampjes op het display

De ledlampjes op het display geen signalen af als er een storing is of als de bedrijfsoorwaarden nicht in acht worden genomen. Zie Bedrijsomstandigheden op pagina 99.

Symbool	Naam Wordt weergegeven	op hetdisplay	Oorzaak/actie
	Dodemansregeling (OPC)	Het symbool wordt weergege-ven.	Starten worden geblokkeerd,aangezien de gebruiker zichniet op de stool bevindt.
		Het symbool knippert. De bestuurder bevindt zichniet op de stool verwijl de rij-modus actief is.
(P)	Indicator voor de elektrische parkeerrem	Het symbool worden weergege-ven.	De elektrische parkeerrem isingschakeld.
		Het symbool knippert. De elektrische parkeerrem isuitgeschakeld. Starten wordengeblokkeerd. Zie Product sta-ten op pagina 108.
Symbool Naam Wordt waergegeven op het		display	Oorzaak/actie
	Indicator bladen inge-schakeld	Het symbool wordt weergege-ven.	Het maaidek is ingeschakeld.
		Het symbool knippert enkele seconden.	Het maaidek is ingeschakeld. Starten worden geblokkeerd. Zie Product starten op pagina 108.
	Waarschuwingslampje Het	symbool wordt weergege-ven.	Er is een kritieke fouit opgetre-den in het product. Stop het product en zet de aan-uitscha-kelaar in de uitgeschakelde stand (O). Wacht 5 minuten voordat u het product opnieuw start. Neem contact op met uw Husqvarna servicedaler indien het probleem aanhoudt.
		Het symbool knippert. Er is een	fout in het product.Raadpleeg de combinatie van symbolen op het display voormeer informatie.
	Fout bij inschakelen van bladen	De symbolen knipperen. De temperatuur van de maai-dekmotor of de regeleenheid voor de maaiadekmotor is te hoog. Schakel het maaidek uit en wacht tot de temperatuur is afgenomen. Neem contact op met uw Husqvarna servicealer indien het probleem aanhoudt.	Er is een fout in de maai-dekmotor of de regeleenheid voor de maaiadekmotor. Ontkoppel het maaidek. Als het probleem zich blijft voordoen, stopt u het product en wacht u 5 minuten voordat u het product opnieuw start. Neem contact op met uw Husqvarna servicedaler indien het probleem aanhoudt.
	Stand-by-indicator Het symbolen	bool worst de weergege-ven.	Het product staat in de rijmo-dus.
		Het symbool knippert. Het product staat in de nicht-actieve modus.	Hct staat in de nicht-actieve modus.
	Stand-byfout De symbolen	knipperen. Het starten is geblokkeerd,aangezien het pedaal voor vooruit of achteruit rijden worden ingetrapt. Zie Product starten op pagina 108.
Symbool Naam Wordt waergegeven op het	legergeven op het	display	Oorzaak/actie
	Indicator accuniveau De 4	leds knipperenchyter-eenvolgens.	De accu worden opgeladen.Starten worden verhinderd om-dat de lader is aangesloten.Zie Product starten op pagina 108
	Accuwaarschuwing Led 1	op de indicator accuni-veau en het waarschuwings-lampje knipperen.	De accu is leeg. Laad de accu op. Zie De accu opladen op pagina 105
		Led 1 en 4 op de indicator accuniveau en het waarschu-wingslampje knipperen.	De accutemperatuur is hoger dan aanbevolen. Stop het product en zet de aan-uitscha-kelaar in de uitgeschakelde stand (O). Wacht tot de ac-putemperatuur is afgenomen tot u het producteer start.Neem contact op met uwHusqvarna servicedealer indien het probleem aanhoudt.

Vervoer, opslag en verwerking

Transport

• Het product is zwaar en kan letsel door verbrijzelingveroorzaken. Wees voorzichtig wonneer u het product op een voertuig of aanhangwagen laadt of eraf haalt.
• Gebruik een goedgekeurde aanhangwagen voor vervoer van het product.
  Zorg dat u deplaatselijk geldende verkeersregels kent voor het vervoeren van het product op een aanhanger of voor rijden op de openbare weg.
• Zet het maaidek in de hoogste stand om het gemakkelijk te makeen het product op een aanhanger te laden.

Het product slepen

Om het product te verplaaten met uitgeschakelde motor要去 het elektrische parkeerremsystemeuitgeschakeld+zijn.

1. Schakel het elektrische parkeerremsystemeuit. Raadpleeg Product handmatig verplaatsen op pagina 107.
2. Sleep het product alleen met lage snelheid en over korte afstanden.

Het product veilig vastzetten voor transport

WAARSCHUWING: Voordat u het product gaat vastzetten, dient u het hoofdstuk over veiligheid te lezen en hebben

begren. Raadpleeg Veiligheid op pagina 94.

WAARSCHUWING: De parkeerrem is nicht voldoende om het productijdens transport te zekeren. Bevestig het product stevig aan de laadruimte.

Uitrusting: 2 goedgekeurde banden en 4 wielblokken.

1. Plaats het product in het midden van de laadruimte.

OPGELET: Laat bij transport in transportvoertuigen met een kap het product afkoelen voordat u het product onder de kapplaatst.

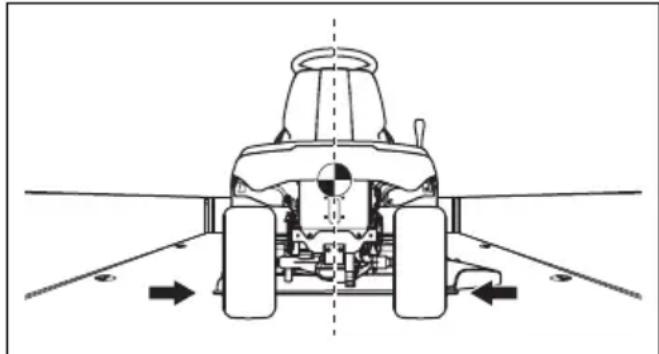

1. Zorg ervoor dat het zwaartepunt van het product boven de wielas van het transportvoertuig ligt. Als een aanhanger worden gezruikt voor het transport, zorgt u ervoor dat de verticale kracht op de trekhaak correct is.

1. Schakel de parkeerrem in.
2. Verwijder alle losse voorwerpen.
3. Bevestig de eerste sjorband aan de trekhaak.

1. Maak de sjorband maar achefteren vast om het product vast te zetten op het laadruimte.
2. Bevestig de tweede sjorband rond de Vooras.

1. Bevestig de sjorband aan de laadruimte.

2. Haal de sjorband aan in de richting van de voorkant van de laadruimte om het product vast te zetten op de laadruimte.

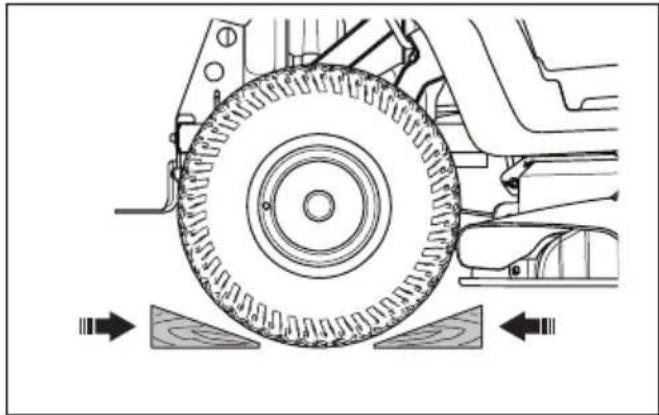

3. Plaats de blokken voor en achter de achechterwieten.

• De meegeleverde 48V-accu's voldoen aan de vereisten van de wetgeving inzake gevaarlijke goederen.
• Neem de bijzondere voorschriften in acht voor verpakking en labels voor commercieel transport door derden en expediteurs.
• Neem contact op met een persoon die gespecialiseerd is op het gebied van gevaarlijke stoffen voordat u het product verzendt. Neem alle van toepassing zijnde nationale voorschriften in acht.
• Breng tape aan op blootliggende aansluitingen wanner u de accu in een pakket plaatst. Plaats de accu in een nauwsluitende verpakking om beweging te voorkomen.

Opslag

Bereid het product voor op opslag aan het eind van het seizoen, en voorafgaand aan opslag langer dan 30 dagen.

WAARSCHUWING: Verwijder gras, bladeren en andere brandbare materialen van het product om het risico van brand te verkleinen. Laat het product afkoelen voordat u die in de stallingsruimte plaatst.

• Zet de aan-uitschakelaar in de stand uitgeschakelde stand (O).
• Reinig het product, zie Product reinigen op pagina 112. Werk lakbeschadigingen bij om corrosie te voorkomen.
• Inspector het product op versleten of beschadigde onderdelen en draai loszittende moeren en schroeven vast.
• Laad de accu voorafgaand aan opslag volledig op.
  Zorg ervoor dat de accu's voor 50% of meer geladen zichen gedurende deijd dat het product is opgeslagen.

Let op: De accu kan in de slaapstand gaan wanner het product in opslag is of wanner de accu bijna leeg is. Om de accu te starten, drukt u 2 seconden op de startknop. Als de accu Niet start, laad de accu dan ononderbroken op totdat

deze volledig is opgeladen. De oplaadtijd is langer wanner de accu in de slaapstand staat.

• Smeer alle smeernippels, koppelingen en assen.
• Bewaar het product in een schone en droge ruimte.
  Plaats een beschemkap op het product.

Let op: Een beschermhoes voor bescherming van uw productijdens stalling of transport is verkrijgbaar bij uw dealer.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde Personen te verhinderen.
• Bewaar het product en de voeding in een droge en vorstvrijne ruimte.
• Als u van plan bent het product op te gebruiken, bewaar het dan op eenplaats waar de omgevingstemperatuur tussen 0^ / 32^ en 50 ^ C / 122^ ligt. Als u Niet van plan bent het product te gebruiken,kest u het bewaren op eenplaats waar de omgevingstemperatuur tussen -20 ^ C / - 4 F en 50 ^ C / 122^ ligt.
• Houd het product uit het zonlicht.
• Bewaar het product Niet opplaatsen waar zich staatische elektricitieit kan voordoen.

Afvoeren van de accu en acculader

Symbolen op het product of op de verpakking Geven aan dat dit product Niet beschouwd kan worden als huishoudelijk afval. Het要去 worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van elektrische en elektronische apparatuur.

Als u ervoor zorgt dat dit product goed worden verwerkt, helpt u möglichn negatieve gevolgen voor het milieu en mensen door verkeerd afvalbeheer van dit product tegen te gaan. Neem vooreer informatie over het recyclen van dit product contact op met de gemeente, het afvalverwerkingsbedrijf of de winkel waar u het product hebt gekocht.

Afvoer

Chemicalien können gevaarlijk zijn en mogen nicht worden in de bodem worden geloosd. Voer gebruekte chemicalien af maar uw servicepunt of een afvalverwerkingspunt.
- Wanner het product is versleteen, lever het dan in bij uw dealer of een geschikt recyclingbedrijf.
- Olie en de accu können negatieve gevolgen hebben voor het milieu. Neem deplaatselijk geldende weten regelgeving voor recycling in acht.

• Gooi de accu Niet bij het huishoudelijk afval.
• Lever de accu in bij een Husqvarna servicewerkplaats of bij een bedrijf dat oude accu's verwerkt.

Technische gegevens

Technische gegevens

Afmetingen
Breedte, excl. maaidek, mm 916
Breedte, incl. maaidek, mm 990
Hoopte, mm 1100
Lengte, excl. grasopvangbak, mm 1850
Lengte, incl. grasopvangbak, mm 2290
Gewicht, incl. maaidek en accu, kg 194
Capaciteit grasopvangbak, I 250
Wielbasis, mm 1152
Spoorbreedte, voor, mm 730
Spoorbreedte,chter, mm 700
Bandenspanning, voor, kPa/bar/PSI 150/1.5/21,76
Bandenspanning,chter, kPa/bar/PSI 100/1/14,5
Voorbanden 15×6-6
Achterbanden 18×8,5-8
Max. helling, graden ° 10
Max. ongeremde apparatuur gewicht, bij 10° graden, kg 100
Max. toegestane verticale last op de trekhaak, N/kg 250/25
Max. toegestane horizontale last op de trekhaak, N/kg	250/25
Aandrijfmotor
Motortype	Borstelloze DC-motor
Spanning, V 48
Nominaal motorvermogen, kW	1,5
Max. motortoerental, tpm	3500
Transmissie
Merk	LINUX
Vethoeveelheid, I	0,12
Max. slelheid vooruit, km/h	10
Max. slelheid afterwardsuit, km/h	6
Elektrisch system
Type	48 V, DC, negatief geaard
Hoofdzekering, A	80
Zekering maaidek, A 80
Zekering voor de voedingsregeleenheid, A / V 3/58
Lampty type 12 V, 18 W
Maaidek
Maaibreedte, mm 950
Maaidek-motorvermogen, kW 2×0,9
Maaihoogte, 6 standen, mm 25–100
Geluidsemissies 13
Geluidsvermogenniveau, gemeten dB(A) 99
Geluidsvermogenniveau, gegardeerd dB(A) 100
Geluidsniveaus 14
Geluidsdrukniveau bij hetoor van de gebruiker, dB(A) 87
Trillingsniveau 15
Trillingsniveau in stuurwiel, m/s2	1,2
Trillingsniveau in steol, m/s2	2,0
Bladen
Bladlengte, mm 483
Artikelnummer - linkerblad 537 67 41-08
Artikelnummer - rechterblad 537 67 40-08
Artikelnr. mulchset (accessoire)16	547 55 58-01
Artikelnummer, linker mulchblad (accessoire)17	537 67 43-08
Artikelnummer, rechter mulchblad (accessoire)18	537 67 44-08

WAARSCHUWING: Gebruik alleen de maaidekken die in deze handleiding gespecifieerd zijn. Het gebruik van maaidekken die nicht goedgekeurd zich voor gebruik in combinatie met dit product kan wegslingeren van objecten veroorzaken wat tot ernstig letsel kan leiden.

Controlepunter

Utlijning van maaiadek met maaihoogte in stand 1 5-10 mm/0,197-0,394 inch

Controle van maaihoogte in stand 1 25 ± 2 mm/0,98 ± 0,079 inch

Goedgekeurde accu's

Gebruik uitsluitend originele -accu's voor dit product.

Accu EM-5240Li
Artikelnummer 598 84 43-01
Type Lithium-ion
Accucapaciteit, Ah 38,5
Nominale spanning, V 50,4
Gewicht, kg/lb 17/38

Goedgekeurde acculaders

Acculader PS300C (meegeleverd) PS900C (optioneel)
Ingangsspanning, V 220-240 220-240
Ingangsstroom, A 1,8 4,5
Frequentie, Hz 50 50
Vermogen, W 300 900
Uitgangsspanning, V 58 58
Uitgangsstroom, A	5,3 15,5

Service

Laat uw product Jaarliks door een erkend servicepunt controleren om te zorgen dat het product tijdens het hoogseizoen veilig en optimaal presteert. De bestearend voor onderhoud of revisie van het product, is het laagseizoen.

Wanner u onderdelen bestelt, vermeld dan de aanschafdatum, model, type en seriENUMmer.

Gebruik alkijd originele reserveonderdelen.

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE 561 82 Huskvarna, ZwEDEN, tel. [phone], verklaren onder once alleenverantwoordelijkheid dat het product:

Beschrijving Zitmaaier
Merk Husqvarna
Type / model TC 100i
Identificatie Serienummer vanaf 2023 en verder

voldoen volledig aan de volgende EU-richtlijnen en -regelgeving:

Richtlij/Verordening Beschrijving
2006/42/EG "beteffende machines"
2014/30/EU "beteffende elektromagnetische compatibiliteit"
2000/14/EG "beteffende de geluidsemissies in het milieu"
2011/65/EU "inzake beperking van hetgebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur"

en dat de volgende normen en/of technische specificaties zich toegepast; EN ISO 12100:2010, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-3:2013+A1:2017+A2:2018, EN 62841-1:2015/AC:2015/A11:2022, EN ISO 14982:2009, EN 61000-6-2:2005, EN 61000-6-3:2007+A1:2011+AC:2012, EN 50665:2017, EN IEC 63000:2018.

Aangemelde instantie: 0197, TÜV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg, Germany is gecertificeerd conform Richtlijn 2000/14/EG van de Raad, beoordelingsprocedure voor conformiteit: Bijlage VI.

Voor meer informatie over geluidsemissies, zie Technische gegevens op pagina 128.

Huskvarna, 2024-01-30

Verantwoordelijk voor technische documentatie

VSEBINA

Originele instructies

Izvirna navodila
