BEDIENUNGSANLEITUNG TC 100i HUSQVARNA

DE Bedienungsanweisung 2-46

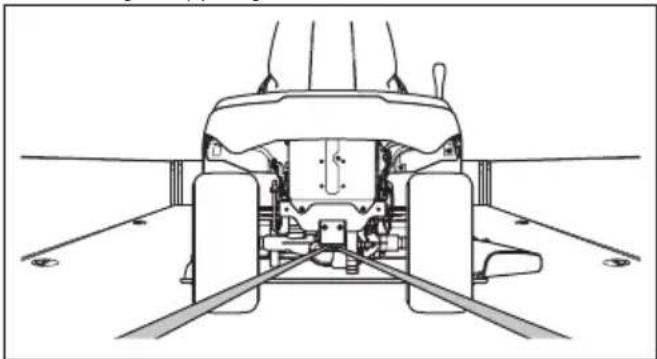

Transport, Lagerung und Entsorgung 39

Technische Daten. 43

Service. 45

Konformitätserklung 46

Einleitung

Auslieferungsinspektion und Gerätenummern

Hinweis: Für diesen Gerät wurde eine

Auslieferungsinspektion vorgenommen. Stellen Sie

sicher, dass Sie eine unterscriebene Kopie des Auslieferungsinspektions-Dokuments von Ihr hemmler erhalten.

Kontakt Information der Ser-viceworkstatt:
Dieses Handbuch besteht zum Gerät mit der Gerätenummer/Seriennummer:
/
Motor:

Produktbeschreibung

Dies ist ein Rasentraktor mit zwischen Vorder- und Hinterachse befindlichem Mahdeck. Das Gerät ist akkubetrieben und verfügt über einen eingelegten Akku.

Bestimmungsgemäß Verwendung

Dieses Gerät dient nur zum Schneiden von Gras in privaten Gärten und an privaten Gartenhängen mit maximal 10^ Steigung. Es ist nicht für die Verwendung in öffentlichen Parks, Sportstätten, für die Landwirtschaft oder in der Forstwirtschaft vorgesehen. Bringen Sie optionales Zubehör an, um das Gerät für weitere Aufgaben zu verwenden. Verwenden Sie das Gerät nur mit Zubehörteilen, die vom Hersteller genehmigt sind. Weitere Informationen erhalten Sie von ihrer autorisierten Serviceworkstatt.

Abweichende Verwendung des Geräts ist unsachgemäß. Dadurch erlischt die Garantie, und die Verantwortung seitens des Herstellers für Schäden bei Dritten gehen auf den Benutzer über.

Siehe lokale Richtlinien für den Betrieb von Rasenmähern.

Versichert Sie Ihr Gerät

Vergewissern Sie sich, dass für Ihr neues Gerät Versicherungsschutz besteht. Sprechen Sie mit ihrer Versicherungsgesellschaft, wenn Sie nicht sichere sind. Wir empfehlen Ohnen eine umfassende Versicherung, die Dritte, Feuer, Beschädigung, Diebstahl und Haftung einschließlich.

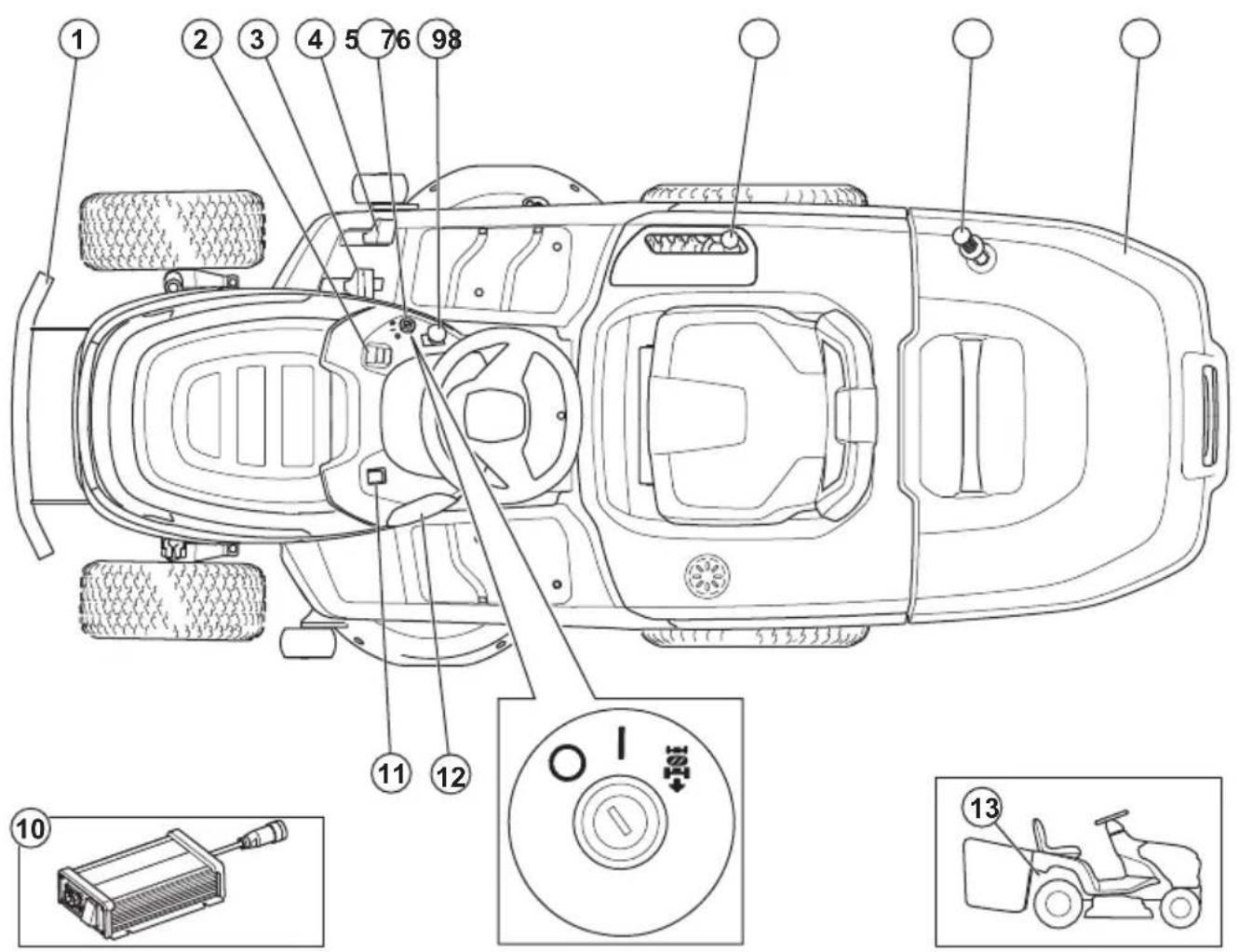

1. Vordere Stobstange
2. Display

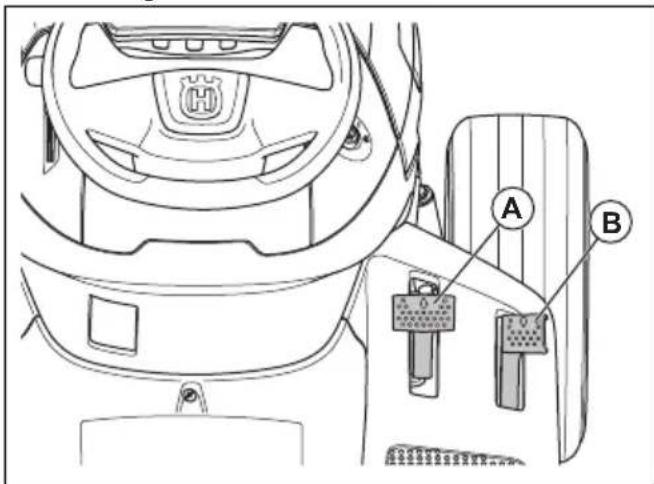

3. Vorwarts Fahrpedal
4. Rückwärtsfahrpedal

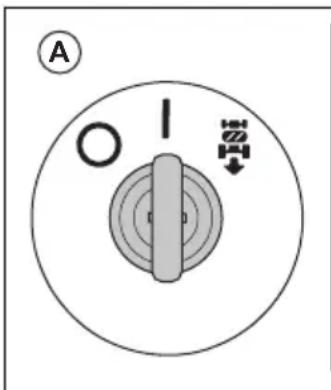

5. Netzschalter

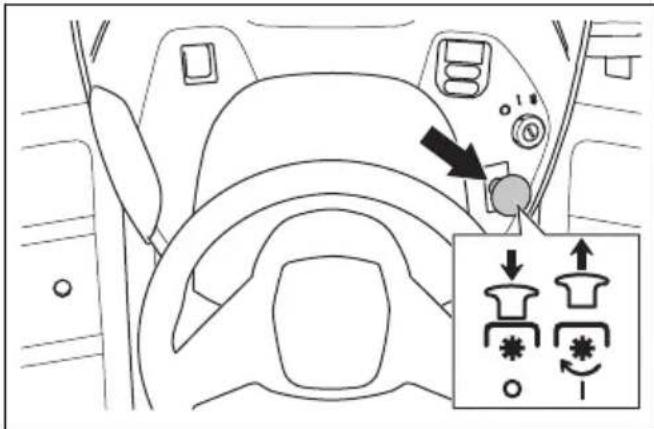

6. Zapfwellenschalter

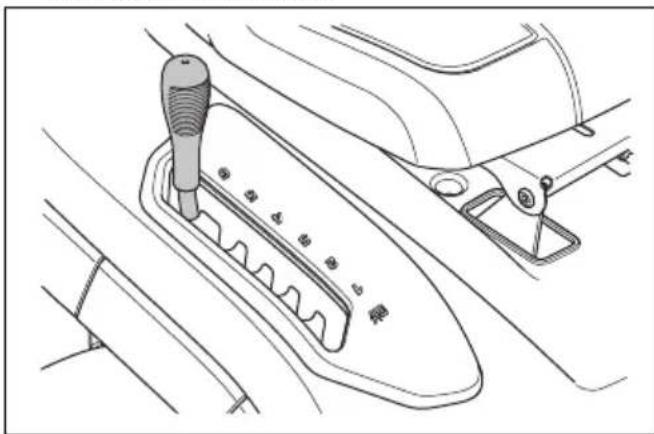

7. Schnittthöhenhebel

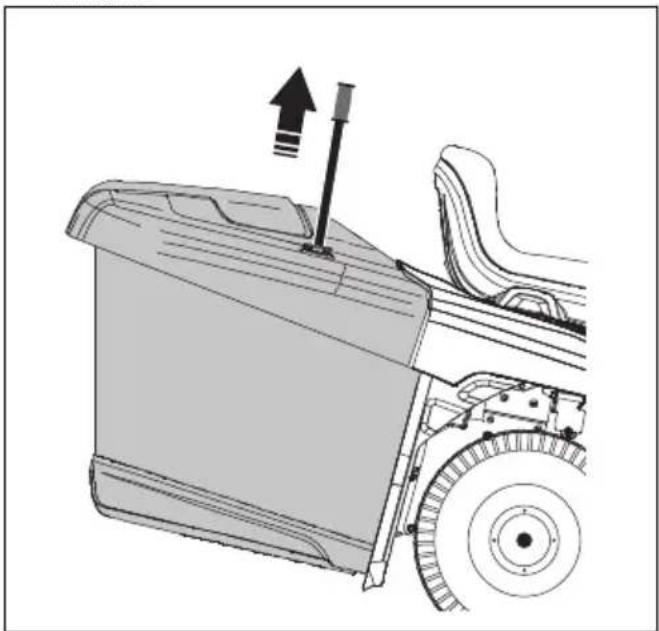

8. Grasfängergriff
9. Grasfanger
10. Ladegerat
11. Lichtschalter

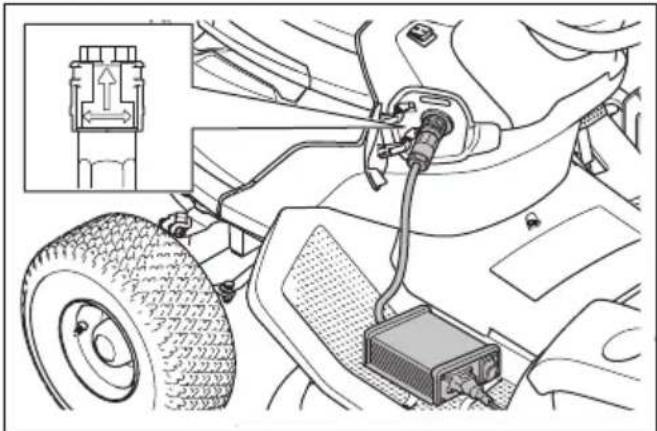

12. Buchse für Ladegerät
13. Hebel zum Aktivieren oder Deaktivieren der elektrischen Handbremse

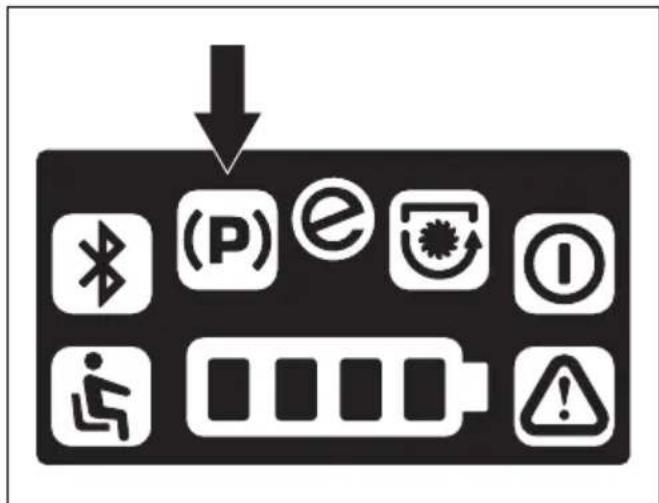

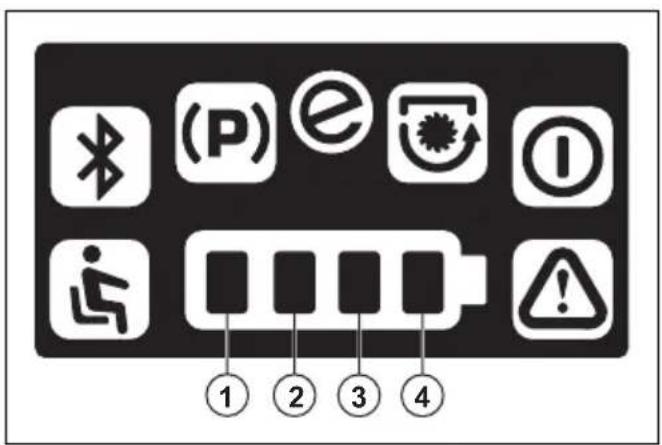

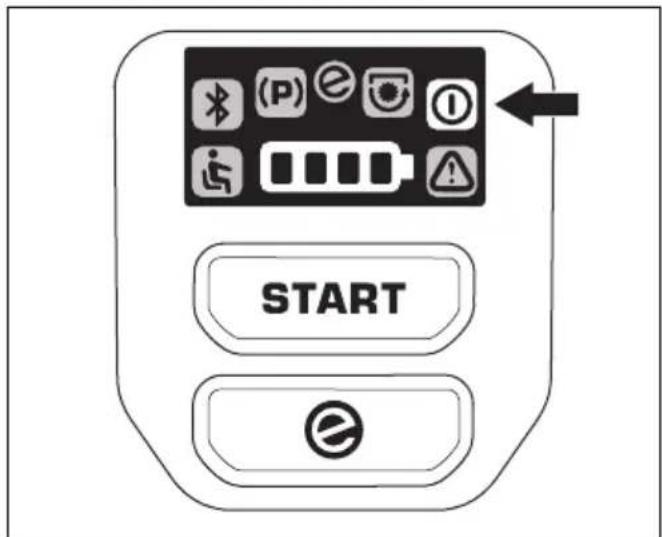

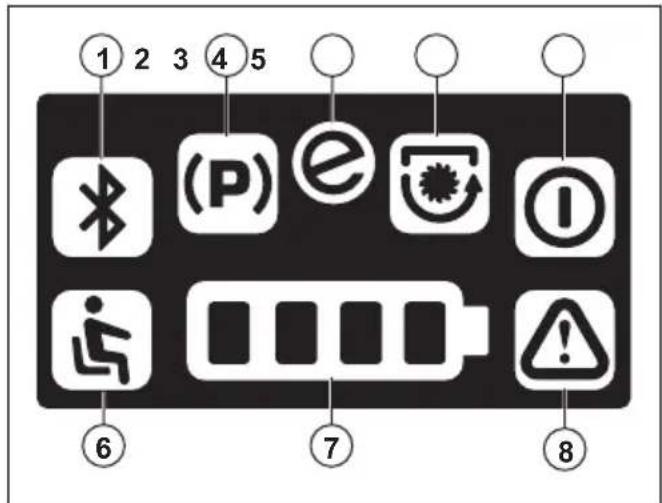

Übersicht über das Display

1. Bei dieser Gerät nicht verwendet
2. Handbremsanzeige

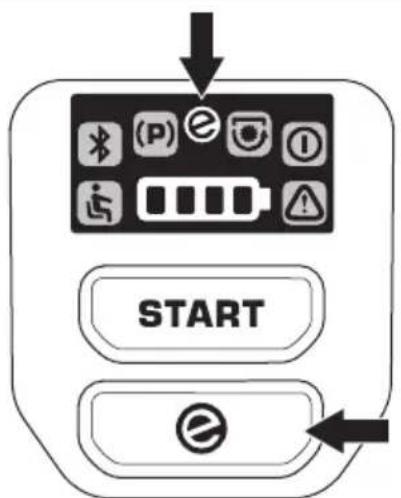

3. SavE-Anzeige

4. Anzeige für Aktivierung der Klingen

5. Standby-Anzeige

6. Sitzkontaktschalter (OPC)

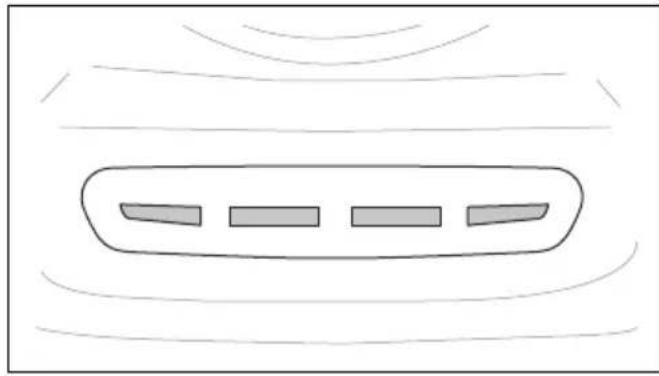

7. Akkustandanzeige

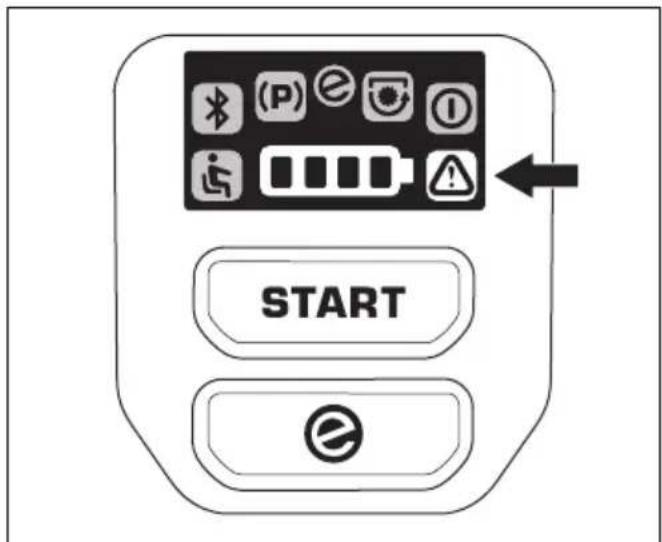

8. Warnanzeige

Husqvarna Connect

Die Betriebsanleitung und weitere Informationen über das Produkt sind in der Husqvarna Connect App verfügbar. Husqvarna Connect ist eine kostenlose App für Ihr Mobilgerät. Siehe So verwenden Sie Husqvarna Connect auf Seite 18.

Sitzkontaktschalter (OPC)

Der OPC wird aktiviert, wenn der Bediener vom Sitz aufstehen. Der Antriebsmotor wird angehalten. Die Mahdeckmotoren werden angehalten, wenn die Klingen aktiviert sind. Siehe Betriebsbedingungen auf Seite 11.

Prasenzsteuerung Grasfänger

Das Gerät verfügt über eine Prasenzsteuerung für GrASFänger, die aktiviert wird, wenn ein GrASFänger oder anderes Zubehör installiert wird. Die Klingen stoppen, wenn der GrASFänger oder anderes Zubehör entfern wird. Siehe Betriebsbedingungen auf Seite 11.

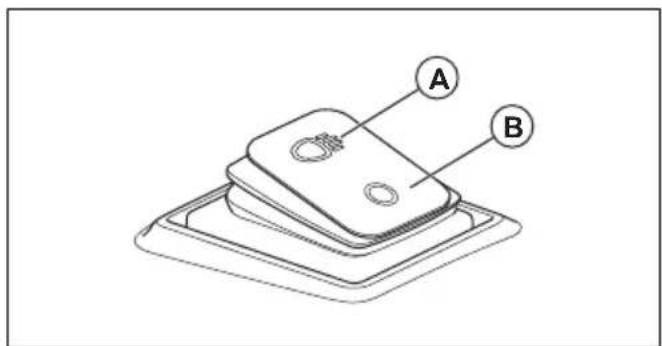

Arbeitsleuchte

Das Gerät verfügt über Arbeitsscheinwerfer. Drücken Sie den Lichtschalter, um die Arbeitsscheinwerfer einzuschalten (A) oder auszuschalten (B).

Symbole auf dem Gerät

WARNING: Dieses Gerät kann gefährlich sein und schwere oder tõdliche Verletzungen des Bedieners oder anderer Personen verursachen. Gehen Sie vorsichtig vor, und verwenden Sie das Gerät ordnungsgemäß.

Lesen Sie die Bedienungsanleitung sorgfältig durch, und machen Sie sich mit den Anweisungen vertraut, bevor Sie das Gerät benutzen.

Entfernen Sie den Zündschlüssel, bevor Sie Wartungsarbeiten am Gerät durchführren.

Automatische Feststellbremse

Aktivieren Sie die elektrische Handbremse.

Deaktivieren Sie die elektrische Handbremse.

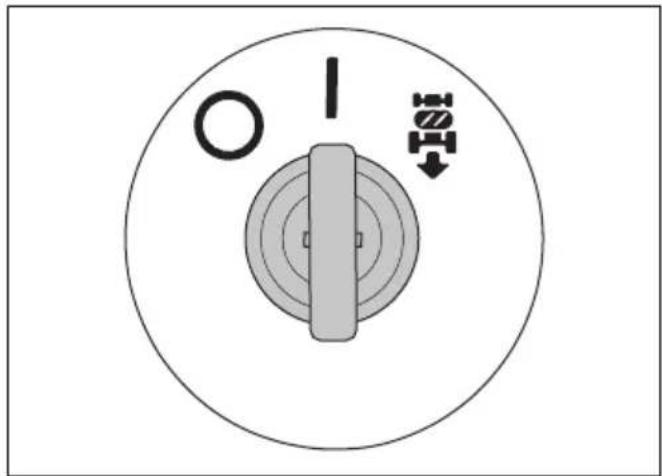

Ausschalten

START

Einschalten

Antriebsmodus starten

Schnitthöhe

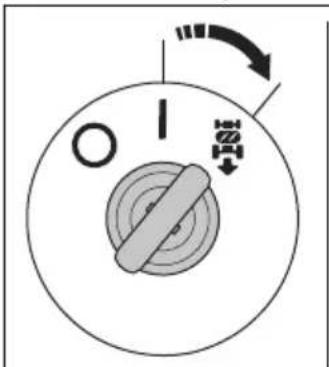

Rückwärtsfahrssystem (ROS)

Rückwärts

Vorwärts

Arbeitsscheinwerfer ein/aus

Tragen Sie einen Gehorschutz.

Die Klingen sind deaktiviert.

Die Klingen sind aktiviert.

Halten Sie sich von rotierenden Teilen fern.

Halten Sie Körperteile von rotierenden Klingen fern.

Achten Sie auf Herausschleudernde, abprallende Gegenstände.

Mahren Sie nicht quer zum Hang. Mahren Sie kein Gras in Gelände mit einer Neigung von mehr als 10^

Kippgefahr

Schauen Sie hinter sich, bevor und während Sie mit dem Gerät ruckwärts fahren.

Transportieren Sie niemals Personen auf dem Gerät oder der Ausrüstung.

Zuschauer sollen einen Sicherheitsabstand einhalten.

Nicht betreten

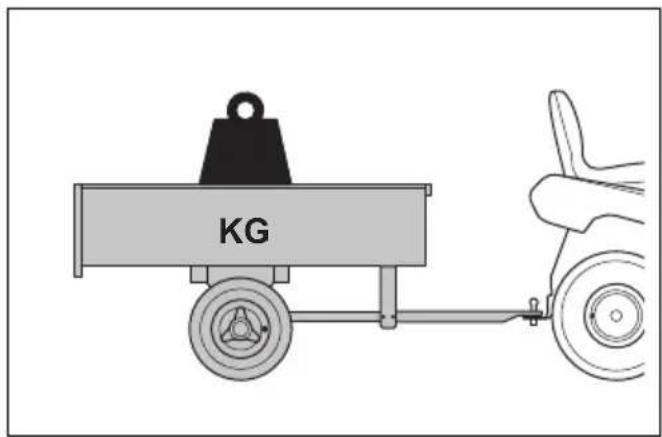

Die max. zulässige Stützlast der Anhängerkupplung ist unter Technische Daten auf Seite 43 und auf dem Etikett angegeben.

Die max. zulässige Anhangelast der Anhängerkupplung ist unter Technische Daten auf Seite 43 und auf dem Etikett angegeben.

Versuchen Sie nicht, den Akku zu reparieren. Husqvarna Servicehandler kontaktieren.

Etikett mit Gerauschemissionen gemäß EU- und UK-Richtlinien und Verordnungen sowie der australischen „Protection of the Environment Operations (Noise Control) Regulation 2017" (Umweltschutz-/Lärmschutzbestimmung) von New South Wales. Der garantierte Schalleistungspegel des Geräts ist unter Technische Daten auf Seite 43 und auf dem Etikett angegeben.

Scanbarer Code

Dieses Gerät entspricht den geltenden EG-Richtlinien.

Dieses Gerät entspricht den geltenden UK-Richtlinien.

Hinweis: Andere Symbole/Aufkreber auf dem Gerät beziehen sich auf marktspezifische rechtliche Anforderungen.

Etikett auf dem Gerät

GEFAHR: Halten Sie mit Händen und Füssen sicheren Abstand.

Produktschäden

Wir haften nicht für Schäden an unserem Produkt, wenn:

• das Gerät nicht ordnungsgemäß repariert wird.
• das Gerät mit Teilen repariert wird, die nicht vom Hersteller stammen oder nicht vom Hersteller zugelassen sind.
• ein Zubehörteil mit dem Gerät verwendet wird, das nicht vom Hersteller stammt oder nicht vom Hersteller zugelassen ist.
• das Gerät nicht bei einem zugelassenen Service Center oder von einem zugelassenen Fachmann repariert wird.

Sicherheit

Sicherheitsdefinitionen

Warnungen, Vorsichtsmaßnahmen und Hinweise werden verwendet, um auf besonderss wichtige Teile der Bedienungsanleitung hinzuweisen.

WARNING: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in dieser Handbuch die Gefahr von Verletzung oder Tod des Bedieners oder anderer Personen besteht.

ACHTUNG: Wird verwendet, wenn bei Nichtbeachtung der Anweisungen in thisen Handbuch die Gefahr von Schaden am Gerat, an anderen Materialien oder in der Umgebung besteht.

Hinweis: Für weitere Informationen, die in bestimmten Situationen nötig sind.

Allgemeine Sicherheitschinweise zum Gerät

WARNING: Beachten Sie alle für das Gerät vorgesehenen Sicherheitshinweise, Anleitungen, Abbildungen und technischen Daten. Wenn Sie die unter stehenden Anweisungen nicht befolgen, kann dies zu elektrischen Schlägen, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnhinweise und Anweisungen für spätere Referenzzwecke auf. Die Bezeichnung „Gerät" in den Warnhinheiten bezieht sich auf ein Gerät mit Netzbetrieb (über ein Kabel) oder Akkubetrieb (kabellos).

Sicherheit im Arbeitsbereich

• Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Durch zugestellte oder dunkle Arbeitsbereiche steigt die Unfallgefahr stark an.
• Betreiben Sie das Gerät niemals an Orten, an denen Explosionsgefahr besteht, z. B. in der Höhe von leicht entzündlichen Flüssigkeiten, Gasen oder Staubansammlungen. Bei der Arbeit mit dem Gerät kann es zu Funkenbildung kommt, wodurch sich Stäube oder Dämpfe entzünden können.
• Sorgen Sie bei der Arbeit mit dem Gerät davon, dass sich keine Kinder oder unbefugte Personen in der Höhe befinden. Durch Ablenkungen können Sie die Kontrolle über das Werkzeug verlieren.

Persönliche Sicherheit

• Bleiben Sie aufmerksam, achten Sie auf das, was Sie tun, und setzen Sie ihren gesunden Menschenverstand ein, wenn Sie mit dem Gerät arbeiten. Verwenden Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bei der Arbeit mit dem Gerät können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.
• Tragen Sie eine persönliche Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Atemschutzmaske, rutschsichere Sicherheitsschuhe, Schutzhelm und Gehorschutz senkt bei angemessenem Einsatz das Verletzungsrisiko.
• Vermeiden Sie ein versehentliches Starten. Achten Sie darauf, dass sich der Schalter in der AUS-Stellung befindet, bevor Sie das Gerät an die Stromversorgung und/oder den Akku anschließen oder es hochheiten oder herumtragen. Durch Herumtragen des Geräts mit dem Finger am

Schalter bzw. das Einstecken des Steckers bei betätigtem Schalter erhöht sich das Unfallrisiko.

• Entfernen Sie s amtliche Einstellschlüssel, bevor Sie das Gerät einschalten. Ein an einem beweglichen Teil des Geräts angebrachter Schlüssel kann zu Verletzungen führen.
• Arbeiten Sie nicht über die normale Reichweite hinaus. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren. Dadurch haben Sie das Gerät in unerwarteten Situationen better im Griff.
• Kleiden Sie sich richtig. Tragen Sie niemals lose sitzende Kleidung oder Schmuck. Halten Sie Haar und Kleidung von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.
• Wenn Anschlüsse für Staubabsaug- und Staubsammelvorrichtungen vorhanden sind, sorgen Sie dazu, dass diese richtig angeschlossen und eingesetzt werden. Die Verwendung von Staubsammelvorrichtungen kann staubbedingte Gefahren verringern.
• Auch wenn Sie durch hauflige Verwendung bestens mit dem Gerät vertraut sind, darüber Sie keinesfalls nachlüssig werden und die Sicherheitsgrundsätze ignorieren. Eine achtlose Handlung kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

Produktverwendung und -pflege

• Wenden Sie keine Gewalt an. Beschranken Sie sich für ihren Einsatz auf das korrekte Gerät. Das korrekte Gerät wird die Aufgabe better und sicherer und mit der Leistung ausführren, für die es ausgelegt ist.
• Benutzen Sie das Gerät nicht, wenn es sich nicht am Schalter ein- und ausschalten lasst. Jedes Gerät, das nicht mit dem Schalter betätig wirden kann, stellt eine Gefahr dar und muss repariert werden.
• Trennen Sie das Gerät von der Stromversorgung bzw. entfern den Akku, bevor Sie Einstellungen vornehmen, Zubehörteile austauschen oder das Gerät verstauen. Mit diesen Präventivmaßnahmen reduzieren Sie das Risiko eines versehentlichen unkontrollierten Starts des Gerätes.
  Lagern Sie nicht benutzte Geräte außerhalb der Reichweite von Kindern, und{lassen Sie nicht zu, dass Personen das Gerät bedieten, die nicht mit dem Gerät selbst und/oder diesen Anweisungen vertraut sind. Die Geräte stellen in ungeschulten Händen eine Gefahr dar.

• Pflegen Sie das Gerät und das Zubehör. Prufen Sie, ob bewegliche Teile falsch eingestellt sind oder klemmen und ob Teile gebrochen oder so welt beschädigt sind, dass der sichere Betrieb des Geräts beeinträchtigt werden kann. Bei Beschädigungen halten Sie das Gerät reparieren, bevor Sie es benutzen. Viele Unfälle sind auf schlechte Gerätewartung zurückzuführen.

• Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben seltener hangen und sind einfacher zu bedieren.

• Benutzen Sie das Gerät, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise und beachten Sie bzw. die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der Einsatz des Gerats für bestimmungswidrige Zwecke kann zu Gefahrens situationen führen.
• Halten Sie die Handgriffe und Grifflächen trocken, sauber und frei von Öl und Fett. Wenn Handgriffe und Grifflächen rutschig sind, kann das Gerät in unerwarteten Situationen nicht sicher bedient und kontrolliert werden.

Verwendung und Pflege von akkubetriebenen Werkzeugen

• Eine Aufladung darf nur mit dem vom Hersteller vorgeschrieben Ladegerät durchgeführt werden. Durch ein für einen bestimmten Akkotyp geeignetes Ladegerät kann Brandgefahr entstehen, wenn es für einen anderen Akku verwendet wird.
• Verwenden Sie Geräte nur mit speziell für sie ausgezeichneten Akkus. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.
• Wird der Akku nicht verwendet, halten Sie ihn von Metallgegenständen wie Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleineren Metallogiekten fern, da es zu einer Überbrückung der Kontakte kommt konnte. Durch Kurzschluss der Akkuklemmen kann es zu Verbrennungen oder Branden kommt.
• Unter missbrächlichen Bedingungen kann Flüssigkeit aus dem Akku austreten; vermeiden Sie Kontakt damit. Bei versehentlichem Hautkontakt..., Suite mit Wasser abspullen. Sollen ihre Augen damit in Berührung gekommen sein, suchen Sie einzort arztliche Hilfe auf. Durch austretende Flüssigkeit aus dem Akku kann es zu Reizungen oder Verbrennungen kommt.
• Verwenden Sie keinen Akku und kein Werkzeug, der bzw. das defekt ist oder modifiziert wurde. Beschädigte oder modifierte Akkus konnen ein unvorhersebares Verhalten aufweisen, welches zu Feuer, Explosionen oder Verletzungsgefahren führen kann.
• Setzen Sie Akku oder Werkzeug niemals Feuer oder sehr hohen Temperatur aus. Feuer oder eine Temperatur über 130^ kann zu einer Explosion führen.
• Befolgen Sie die Ladeanweisungen und laden Sie den Akku oder das Werkzeug niemals bei Temperaturen außerhalb den in der Anleitung angegebenen Temperaturbereichen auf. Unsachgemäßes Aufladen oder Aufladen

bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku beschädigen und die Brandgefahr erhöhen.

Service

• Lassen Sie Ihr Gerät von einem qualifizierten Fachmann reparieren, und bestehen Sie darauf, dass nur Originalersatzteile verwendet werden. Auf diese Weise wird die Sicherheit des Geräts nicht beeinträchtigt.
• Warten Sie niemals beschädigte Akkus. Akkus dürfen nur vom Hersteller oder von autorisierten Serviceanbietern gewartet werden.

Allgemeine Sicherheitshinweise

WARNING: Dieses Gerät kann Höhe oder Fuß abtrennen und Gegenstände hochschleudern. Schwere oder tõdliche Verletzungen können auftreten, wenn die Sicherheitshinweise nicht befolgt werden.

WARNING: Verwenden Sie ein Gerät mit beschädigter Schneidausrüstung nicht weiter. Eine beschädigte Schneidausrüstung kann Gegenstände hochschleudern und zu schweren Verletzungen oder zum Tod führen. Tauschen Sie beschädigte Klingen umgehend aus.

WARNING: Dieses Gerä erzeugt beim Betrieb ein elektromagnetisches Feld. Dieses Feld kann sich unter bestimmten Bedingungen auf die Funktionswise aktiver oder passiver medizinischer Implantate auswirken. Um die Gefahr von Situationen, die zu schweren oder tödlichen Verletzungen führen können, auszuschreiben, sollen Personen mit einem medizinischen Implantat vor der Nutzung theseis Gesärs ihren Arzt und den Hersteller des Implantats konsultieren.

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Lassen Sie immer Vorsicht walten, und arbeiten Sie mit gesundem Menschenverstand. Vermeiden Sie Situationen, denen Sie sich nicht gewachsen fühlen. Wenn Sie sich beim Betriebsablauf unsicher fühlen, nachdem Sie die Bedienungsanleitung gelesen haben, setzen Sie sich bei einem Fachmann beraten, bevor Sie fortfahren.

• Lesen Sie die Bedienungsanleitung und die Anweisungen auf dem Gerät sorgfältig durch und machen Sie sich damit vertraut, bevor Sie das Gerät anschalten.

• Lernen Sie die sichere Bedienung des Geräts und seiner Bedienelemente und wie Sie das Gerät schnell anhalten konnen.

• Lernen Sie die Bedeutung der Sicherheitsschilder.
• Verändern oder verwenden Sie these Gerät nicht, wenn die Möglichkeit besteht, dass es durch Dritte verändert wurde.
• Halten Sie das Gerät sauber, um sicherzustellen, dass Sie die Schilder und Aufkleber gutlesen können.
• Denken Sie daran, dass der Bediener für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
• Halten Sie Höhe und Fübe von rotierenden Geräteilen fern.
• Greifen Sie mit ihren Handen und Fußen nicht unter das Gerät.
• Halten Sie sich stets von der Auswurföffnung fern.
• Halten Sie die Klingen immer an, wenn Sie mit dem Gerät über Kiesflächen fahren.
• Betreiben Sie das Mahdeck nicht, wenn der Grasfänger, der Auswurfsammler oder andere Sicherheitsvorrichtungen fehlen oder defekt sind.
• Halten Sie die Klingen immer an, wenn Sie nicht mAHen.
• Verwenden Sie das Mahdeck nicht zum Mahen von Blättern oder anderen unerwünschten Materialien, die zu Ablagerungen führen können.

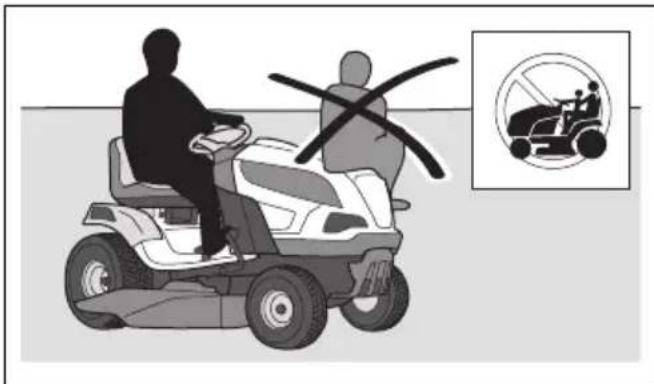

• Transportieren Sie keine Passagiere. Das Gerät damit nur von einer Person verwendet werden.

• Lassen Sie das Gerät in eingeschaltetem Zustand nicht unbeaufsichtigt. Lassen Sie die Klingen immer zuerst zum Stillstand kommt. Vergewissern Sie sich, dass die Handbremse aktiviert ist, stellen Sie den Motor ab undziehen Sie den Zündschlüssel ab, bevor Sie das Gerät unbeaufsichtigt setzen.
• Betreiben Sie das Gerät nur bei Tageslicht oder gutter Beleuchtung. Halten Sie sicheren Abstand zu Löchem oder anderen Bodenunheiten. Achten Sie auf andere mögliche Gefahrenquellen.

• Verwenden Sie das Gerät nicht bei schlechtem Wetter, z. B. bei Nebel, Regen, an feuchten oder nassen Orten, bei starkem Wind, großer Kälte, Gewittergefahr usw.

• Lokalisieren und kennzeichnen Sie Steine und Gegenstände, die nicht entfernt werden können, um Zusammenstöbe zu vermeiden.

• Entfernen Sie Gegenstände wie Steine, Spielzeug, Kabel usw. aus dem Bereich, die in die Klingen geraten und hochgeschleudert werden konnten.

• Lassen Sie keine Kinder oder andere Personen, die für die Bedienung nicht zugelassen sind, das Gerät benutzen oder warten. Unter Umständen gelten gesetzlich vorgeschriebene Altersbeschränkungen.
• Stellen Sie sichere, dass sich niemand in der Nähdes Geräts aufhält, wenn Sie das Gerät starten, den Antrieb aktivieren und das Gerät in Bewegungsetzen.
• Achten Sie auf den Verkehr, wenn Sie in der Nähhe einer Straße mühen oder eine Straße überqueren.
• Verwenden Sie das Gerät nicht, wenn Sie mäde sind, unter dem Einfluss von Alkohol, Drogen, Medikamenten oder sonstigen Mitteln stehen, die ihre Sehrkraft, Aufmerksamkeit, Körperkontrolle oder Ihr Urteilsvermögen beeinträchtigen können.
• Seien Sie vorsichtig, wenn Sie das Gerät auf einen Anhänger oder Lkw laden und wenn Sie es von einem Anhänger oder Lkw abladen.
• Parken Sie das Gerät stets auf einer ebenen Oberfläche und schalten Sie den Motor aus.
• Stellen Sie das Gerät ab, und stellen Sie sicher, dass alle Teile zum Stillstand gekommen sind, bzw. Sie das Gerät reinigen oder warten.
• Stellen Sie das Gerät ab, und stellen Sie sicher, dass alle Teile zum Stillstand gekommen sind, bevör Sie den Grasfänger entfernen oder Verstopfungen im Auswurfsammler beseitigen.
• Lassen Sie das Gerät abkühlen, bevor Sie es einlagern.

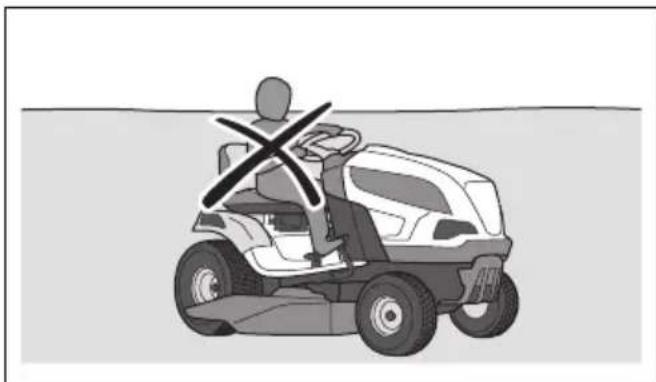

Sicherheitsvorschriften in Bezug auf Kinder

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Es kann zu schweren Unfällenkommen, wenn Sie nicht auf Kinder in der Höhe des Geräts achten. Kinder konnen vom Gerät und von Māharbeiten angezogen werden. Es ist sehr wahrscheinlich, dass Kinder nicht an dem Ort bleiben, an dem Sie sie zuletzt gesehen haben.

• Halten Sie Kinder aus dem Bereich, der gemacht werden soll,fern. Stellen Sie sicher,dass ein Erwachsener fur die Kinder verantwortlich ist.

• Seien Sie aufmerksam, und stellen Sie das Gerät ab, falls Kinder den Arbeitsbereich betreten. Gehen Sie in der Höhe von Ecken, Büschen, Bäumen oder anderen Objekten, die ihre Sicht behindern,alanders vorsichtig vor.
• Schauen Sie bevor und während Sie mit dem Gerät rückwärts fahren hinter sich und nach unten, um sicherzustellen, dass sich keine kleinen Kinder in der Höhe des Geräts aufhalten.
• Lassen Sie keine Kinder mitfahren. Sie konnen herunterfallen und sich schwer verletzen oder ein sicheres Lenken des Geräts verhindern.
• Lassen Sie keine Kinder das Gerät bedieten.

Sicherer Umgang mit Akkus

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

Allgemeine Einstellungen:

• Lesen Sie alle Warn- und Sicherheitshinweise. Wenn Sie die Warn- und Sicherheitshinweise nicht befolgen, kann dies zu Elektroschock, Brand und/oder schweren Verletzungen führen.
• Lassen Sie Installation und Reparaturen ausschließlich von Ihrem autorisierten Servicehändler durchführren. Versuchen Sie niemals, die Akkus zu installieren oder zu reparieren.
• Überprüfen Sie regelmäßig, ob die Akkus intakt sind. Beschädigte oder modifizierte Akkus konnen ein unvorhersebares Verhalten aufweisen, welches zu Feuer, Explosionen oder Verletzungsgefahren führen kann. Reparieren oder öffnen Sie niemals beschädigte Akkus.
• Ein beschädigter Akku kann eine Explosion verursachen und zu Verletzungen führen. Wenn der Akku deformiert oder beschädigt ist, verwenden Sie das Gerät nicht und wenden Sie sich an eine zugelassene Husgvarna Servicewerkstatt.

• Akkus)durfen nicht zerlegt, geoffnet oder zerkleinert werden.
  Schützen Sie Akkus vor Schockbelastungen.

• Setzen Sie die Zellen oder Akkus niemals Hitze oder Feuer aus. Vermeiden Sie die Lagerung der Akkus bei direkter Sonneneinstrahlung.

• Schlieben Sie die Akkus nicht kurz. Lagern
• Sie Akkus nicht dort, wo sie sich gegenseitig,
• kurzschlieben oder durch andere Metallgegenstände,
• kurzgeschlossen werden können.
• Achten Sie darauf, dass der Akku nicht mit der Haut oder den Augen in Berührung kommt. Im Falle einer Berührung waschen Sie die betroffenen Körperteile mit reichlich Wasser und suchen Sie sofort einen Arzt auf.
• Keine Akkus verwenden, die nicht für die Nutzung mit der Ausstattung bestimmt sind.
• Keine Zellen aus entsprechender Herstellung, von verschiedenen Kapazitäts, Gröbe oder entsprechenden Typs für desselbe Gerät kombinieren.
  Bewahren Sie Zellen oder Akkus für Kinder unzugänglich auf.
• Halten Sie den Akku sauber und trocken.
• Verwenden Sie den Akku ausschließlich für den vorgesehenen Gebrauch.

48-V-Akkus:

Die Husqvarna 48-V-Akkus werden ausschließlich zur Stromversorgung von Husqvarna Akku-Rider-Aufsitzmähern verwendet. Um Verletzungen zu vermeiden, darauf der Akku nicht für die Energieversorgung anderer Geräte verwendet werden.
- Verwenden Sie niemals Akkus oder Geräte, die fehlerhaft, modifiziert oder beschädigt sind.
- Versuchen Sie niemals, die Geräte oder Akkus zu modifizieren oder zu reparieren. Lassen Sie Reparaturen ausschließlich von ihrem autorisierten Servicehändler durchführren.

Sicherheitshinweise für den Betrieb

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Schauen Sie immer nach unter und hinter sich, bevor und während Sie rückwärts fahren. Achten Sie auf große und keine Hindernisse.
  Verringern Sie die Geschwindigkeit, bevor Sie um eine Ecke fahren.
• Stopen Sie die Klingen, wenn Sie über Bereiche fahren, die nicht gemaht werden sollen.

ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

• Umfahren Sie Steine und andere große Gegenstände vorsichtig und stellen Sie sicher, dass die Klingen die Gegenstände nicht berühren.

• Fahren Sie mit dem Gerät nicht über Gegenstände. Halten Sie an und entsprechenden Sie das Gerät und das Mühdeck, wenn Sie über einen Gegenstand oder dagegen gefahren sind. Falls erforderlich, führen Sie Reparaturen aus, bevor Sie das Gerät wieder starten.

Persönliche Schutzausrüstung

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Verwenden Sie die vorgeschriebene persönliche Schutzausrüstung bei der Benutzung des Geräts. Die persönliche Schutzausrüstung kann Verletzungen nicht vollständig vermeiden, verminderter aber den Umfang der Verletzungen und Schäden bei einem Unfall. Lassen Sie sich von Ihr dem Handler bei der Auswahl der wichtigen Ausrüstung unterstützen.
• Tragen Sie einen zugelassenen Gehorschutz. Eine längerfristige Lärmeinwirkung kann zu bleibenden Gehorschäden führen.
• Tragen Sie rutschfeste Sicherheitsstiefel oder -schuhe. Stahlkappen werden empfohlen. Verwenden Sie keine offen den Schuhe und gehen Sie nicht barfuß.

• Tragen Sie bei Bedarf Schutzhandschuhe, beispiselsweise bei der Montage, der Untersuchung oder der Reinigung der Schneidausrüstung.
• Tragen Sie keine lose sitzende Kleidung, Schmuck oder andere Gegenstände, die sich in beweglichen Teilen verfangen können.
• Halten Sie eine Erste-Hilfe-Ausrüstung und einen Feuerloscher griffbereit.

Sicherheitsvorrichtungen am Gerät

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Produkt verwenden.

• Verwenden Sie kein Gerät mit Sicherheitsvorrichtungen, die beschädigt sind oder nicht ordnungsgemäß Funktionieren. Führten Sie regelmäßige eine Überprüfung der Sicherheitsvorrichtungen durch. Wenn die

Sicherheitsvorrichtungen beschädigt sind, wenden Sie sich an ihre Husqvarna Serviceworkstatt.

• Führn Sie keine Änderungen an den Sicherheitsvorrichtungen durch. Verwenden Sie das Gerät nicht, wenn Schutzbleche, Schutzabdeckungen, Sicherheitsschalter oder andere Schutzvorrichtungen nicht angebracht oder beschädigt sind.

So prüfen Sie den Netzschalter

1. Trennen Sie das Akku-Ladekabel.
2. Drehen Sie den Zündschalter auf „I". Stellen Sie safer, dass alle verwendeten LEDs auf dem Display aufleuchten.

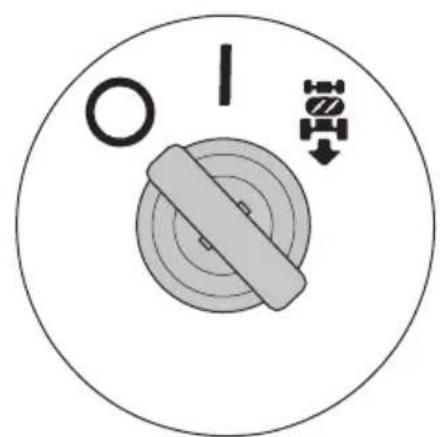

1. Drehen Sie den Zündschalter auf „O“. Stellen Sie sicher, dass das Gerät sofort anhalt und die LEDs auf dem Display erlösen.

So kontrollieren Sie das Rückwärtsfahrsystem (ROS)

Wenn das Rückfahrsystem (ROS) nicht ordnungsgemäß Funktioniert, wenden Sie sich an eine autorisierte Serviceworkstatt.

1. Starten Sie das Gerät. Siehe So starten Sie das Gerät auf Seite 20
2. Aktivieren Sie das Mahdeck. Siehe So aktivieren und deaktivieren Sie das Mahdeck auf Seite 21.
3. Wenn der Zündschalter auf „I" (A) liegt, drücken Sie das Rückwärtspedal nach unten. Die Klingen müssen anhalten, wenn Sie das Rückwärtspedal nach unten drucken.

1. Deaktivieren Sie das Mahdeck.
2. Drehen Sie den Zündschalter auf „ROS On" (B).

3. Aktivieren Sie das Mahdeck wieder.

4. Wenn sich der Zündschalter in der Stellung „ROS On" befindet, drücken Sie das Rückwärtpedal nach unten. Die Klingen dürfen nicht anhalten, wenn Sie das Rückwärtpedal nach unten drucken.

Betriebsbedingungen

• Der Antriebsmodus kann nur starten, wenn der Antrieb der Klingen ausgeschaltet ist.
• Der Antriebsmodus kann nur starten, wenn sich das Vorwärtspedal und das Rückwärtspedal in ihrer Neutralstellung befinden.
• Der Antriebsmodus kann nur starten, wenn die elektrische Handbremse aktiviert ist.
• Das Gerät kann nur ruckwärts betrieben werden, wenn das Mähdeck aktiviert ist, während das ROS aktiviert ist.
• Der Antrieb der Klingen kann nur betrieben werden, wenn der Anwender auf dem Sitz sitzt.
• Der Antrieb der Klingen kann nur betrieben werden, wenn der Grasfänger oder andere Zubehör angebracht ist.

So kontrollieren Sie die Betriebsbedingungen

Überprüfen Sie die Betriebsbedingungen tätig.

1. Stellen Sie sicher, dass Sie den Antriebsmodus nicht starten können, wenn der Antrieb der Klingen aktiviert ist.
2. Stellen Sie sicher, dass Sie den Antriebsmodus nicht starten können, wenn Sie das Vorwärts- oder Rückwärtspedal drücken.
3. Stellen Sie sicher, dass Sie den Antriebsmodus nicht starten können, wenn die elektrische Handbremse deaktiviert ist.
4. Stellen Sie sicher, dass der Antrieb der Klingen anhalt, wenn das Mahdeck aktiviert ist und Sie sich vom Sitz erheben.
5. Entfernen Sie den Grasfänger oder andere Zubehör, und versuchen Sie, den Antrieb der Klingen zu starten. Stellen Sie safer, dass der Antrieb der Klingen nicht starten kann.
6. Das Rückwärtsfahrsystem (ROS) kontrollieren. Siehe So kontrollieren Sie das Rückwärtsfahrsystem (ROS) auf Seite 11.

So prüfen Sie das Vorwärts- und Rückwartsfahrpedal

1. Starten Sie das Gerät. Siehe So starten Sie das Gerät auf Seite 20.
2. Stellen Sie sicher, dass das Vorwärts- und das Rückwärtsfahrpedal nicht blockiert ist und sich frei bewegen kann.
3. Drucken Sie vorsichtig auf das Vorwärtsfahrpedal, um vorwärts zu fahren.
4. Lassen Sie das Vorwärtsfahrpedal zum Bremsen los. Stellen Sie safer, dass die Bremse wirkt, sobald das Vorwärtsfahrpedal losgelassen wird.

Hinweis: Das Gerät verfügt über eine automatische Bremse, die aktiviert wird, wenn Sie die Pedale loslassen.

1. Verfahrens Sie für das Rückwärtsfahrpedal genauso.
2. Stellen Sie sicher, dass sich das Gerät nicht bewegt, wenn sich die Pedale in der Neutralstellung befinden.

Feststellbremse

WARNING: Wenn die

Feststellbremse nicht Funktioniert, kann das Gerät sich in Bewegung setzen und Verletzungen oder Schäden verursachen. Stellen Sie safer, dass die Feststellbremse regelmäßig überprüft und eingestellt wird.

Siehe Feststellbremse auf Seite 20.

Warnanzeige auf dem Display

ACHTUNG: Wenn die Warnanzeige auf dem Display aufleuchtet, halten Sie das Gerät an undlesen Sie Fehlerbehebung auf Seite 34.

Schutzabdeckungen

Fehlende oder beschädigte Schutzabdeckungen erhöhen das Risiko von Verletzungen an beweglichen Teilen und bereits Oberflächen. Prüfen Sie die Schutzabdeckungen, bevor Sie das Gerät bedieren. Achten Sie darauf, dass die Schutzabdeckungen richtig montiert sind und keine Risse oder andere Schäden aufweisen. Ersetzen Sie die beschädigten Abdeckungen.

So mAHen Sie den Rasen an Steigungen

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Beim Rasenmüssen an Steigungen besteht ein erhöhtes Risiko, dass Sie das Gerät nicht kontrollieren können und es umkippt. Dies kann zu Verletzungen oder zum Tod führen. Es ist notwendig, auf abschüssigem Gelände vorsichtig zu führen. Wenn Sie am Hang nicht wenden können oder wenn Sie sich damit nicht sicher fühlen,/macen Sie dort nicht.
• Entfernen Sie Steine, Äste und andere Hindernisse.
• Mahren Sie den Hang hinauf und hinunter, nicht von Seite zu Seite.
• Verwenden Sie das Gerät nicht in Gélände mit einer Steigung von mehr als 10^ .

• Starten oder stoppen Sie nicht am Hang.
• Bewegen Sie sich an Hängen gleichmäßig und langsam.
• Vermeiden Sie abrupte Geschwindigkeits- und Richtungswechsel.
• Wenden Sie nicht mehr als notwendig. Wenden Sie langsam und schrittweise, wenn Sie einen Hang hinunterfahren. Fahren Sie mit niedriger Geschwindigkeit. Drehen Sie das Lenkrad vorsichtig.
• Achten Sie auf Furchen, Löcher und Unebenheiten und fahren Sie nicht darüber hinweg. Am Hang besteht ein erhöhtes Risiko, dass das Gerät umkippt. Langes Gras kann Hindernisse verdecken.
• Mahren Sie nicht in der Höhe von Kanten, Graben oder Boschungen. Das Gerät kann plottlich umkippen, wenn ein Rad über den Rand einer steilen Steigung oder eines Grabens fahr t oder wenn eine Kante nachgibt. Wenn das Gerät ins Wasser fällt, besteht die Gefahr des Ertrinkens.

• Mahren Sie nicht, wenn das Gras Nass ist. Es ist rutschig, und die Räder können die Haftung verlieren, sodass das Gerät rutscht.
• Stellen Sie nicht einen Fuß auf den Boden, um das Gerät zu stabilisieren.
• Bewegen Sie das Gerät sehr vorsichtig, wenn ein Zubehörteil oder andere Objekt angebracht ist, das die Stabilität des Geräts beeinträchtigen kann.
• Befolgen Sie die Empfehlungen des Herstellers zu Rad- und Gegengewichen.

Sicherheit beim Abschleppen

• Verwenden Sie nur Zubehor zum Abschleppen, dass von Husqvarna empfohlen wurde.
• Verwenden Sie die Zugschiene, um das Abschleppzubehör anzubringen.
• Ziehen Sie kein Zubehör, das schwerer ist als das maximal zulässige Gesamtgewicht. Siehe Technische Daten auf Seite 43.

• Stellen Sie sichere, dass sich keine anderen Personen in der Höhe des Geräts befinden, wenn Sie Zubehoogeräte schleppen.
• Vermeiden Sie das Ziehen von Zubehor an Steigungen oder auf unebenem Boden.
• Betreiben Sie das Gerät beim Abschleppen mit niedriger Geschwindigkeit, wenn Sie Zubehör abschleppen.

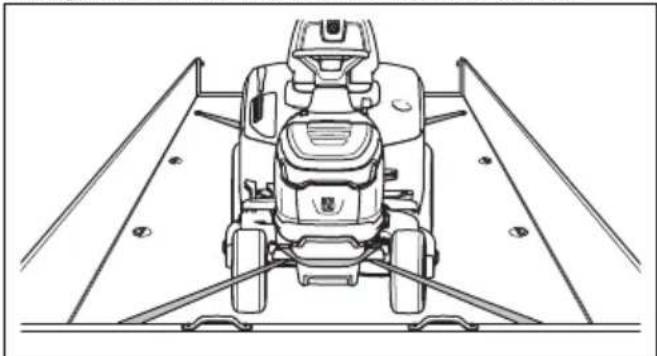

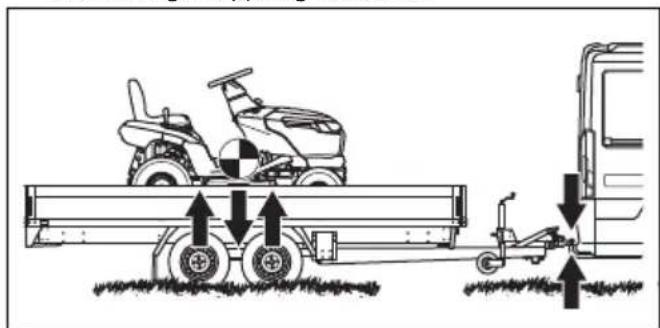

Transportsicherheit

• Verwenden Sie ein für den Transport des Gerats zugelassenes Fahrzeug.
• Das Gerät ist schwer und kann Quetschungen verursachen. Seien Sie vorsichtig, wenn Sie es auf

ein Fahrzeug oder einen Anhänger laden oder davon herunterlagen.

• Der Transport des Geräts kann durch nationale oder lokale Vorschriften eingeschränkt sein.
• Der Fahrer des Transportfahrzeugs ist für die sichere Befestigung des Geräts während des Transports verantwortlich. Siehe So sichern Sie des Geräts für den Transport auf Seite 39.

Sicherer Umgang mit Akkus

WARNING: Ein beschädigter Akku kann eine Explosion verursachen und zu Verletzungen führen. Wenn der Akku deformiert oder beschädigt ist, wenden Sie sich an eine zugelassene Husqvarna Servicewerkstatt.

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen.

• Verwenden Sie in der Nähe von Akkus stets eine Schutzbrille.
  Tragen Sie keine Uhren, Schmuck oder andere Gegenstände aus Metall in der Nähe des Akkus.
  Bewahren Sie den Akku außerhalb der Reichweite von Kindern auf.
• Laden Sie den Akku in einem Bereich mit gutter Belüfung auf.
• Halten Sie entflammbare Materialien in einem Mindestabstand von 1 m, wenn Sie den Akku aufladen.
• Entsorgen Sie ausgetauschte Akkus. Siehe Entsorgung von Akku und Ladegerät auf Seite 41.
• Von der Batterie konnen explosive Gase ausgehen. Rauchen Sie nicht in der Nähe der Batterie! Halten Sie den Akku von offenen Flammen oder Funken fern.

Sicherheitshinweise für die Wartung

WARNING: Das Gerät ist schwer und kann zu Verletzungen oder Schäden an Eigentum oder angrenzenden Bereichen führen. Führn Sie keine Wartungsarbeiten am Gerät und am Mühdeck durch, ohne dass die folgenden Bedingungen erfüllt sind:

• Der Zündschalter steht auf "Aus" (O) und der Schlüssel des Zündschalters wurde abgezogen.
• Das Gerät ist auf einer ebenen Fläche abgestellt.
  Die elektrische Handbremse ist aktiviert.
• Das Mahdeck ist angehoben.
• Das Kabel zum Ladegerät ist getrennt.

WARNING: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät verwenden.

• Für eine optimale Leistung und Sicherheit führen Sie regelmäßige Wartungsarbeiten am Gerät entsprechend den Angaben im Wartungsplan durch. Siehe Wartungsplan auf Seite 23.
• Stromschläge können zu Verletzungen führen. Nehmen Sie keine Wartungsarbeiten am Akku vor. Berühren Sie keine Kabel, während der Motor lauft. Führen Sie keinen Funktionstest mit den Fingern durch.
• Starten Sie das Gerät nicht, wenn die Schutzabdeckungen entfern wurden. Es besteht große Gefahr von Verletzungen durch weiß Teile oder Stromschlag.
• Lassen Sie das Gerät abkühlen, bevor Sie Wartungsarbeiten davon durchführten.
  Die Klingen sind scharf und konnen Schnittwunden verursachen. Umwickeln Sie die Klingen zum

Schutz, oder tragen Sie Schutzhandschuhe, wenn Sie an ihren arbeiten.

ACHTUNG: Lesen Sie die folgenden Vorsichtshinweise, bevor Sie das Gerät benutzen.

• Stellen Sie sicher, dass alle Muttern und Schrauben korrekt angezogen sind und dass die Ausrüstung in gutem Zustand ist.
  Die Vibrationen des Geräts im Betrieb konnen von dem in Technische Daten auf Seite 43 angegebenen Vibrationswert abweichen. Diese Abweichung entsteht durch die verschiedene Nutzungsweisen des Geräts. Wenn Sie das Gerät möglich oder über längerere Zeit betreiben, legen Sie regelmäßig Pausen ein, um Verletzungen durch Vibrationen zu vermeiden.
• Das Gerät nur mit der vom Hersteller gelieferten oder empfohlenen Ausrüstung zugelassen.

Montage

Einleitung

Sicherheit, und machen Sie sich damit vertraut.

WARNING: Lesen Sie vor der Montage des Geräts das Kapitel über

Montage im Überblick

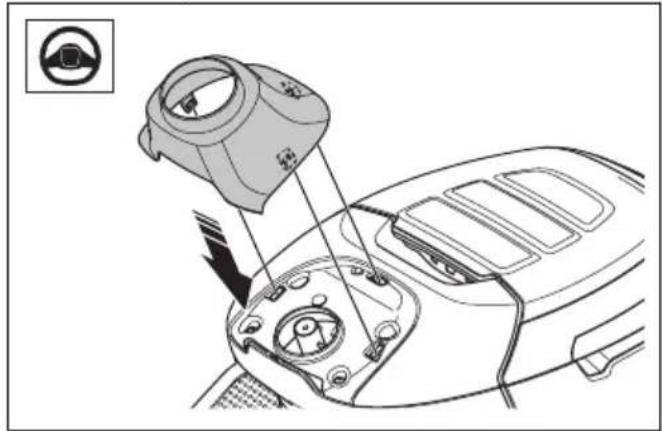

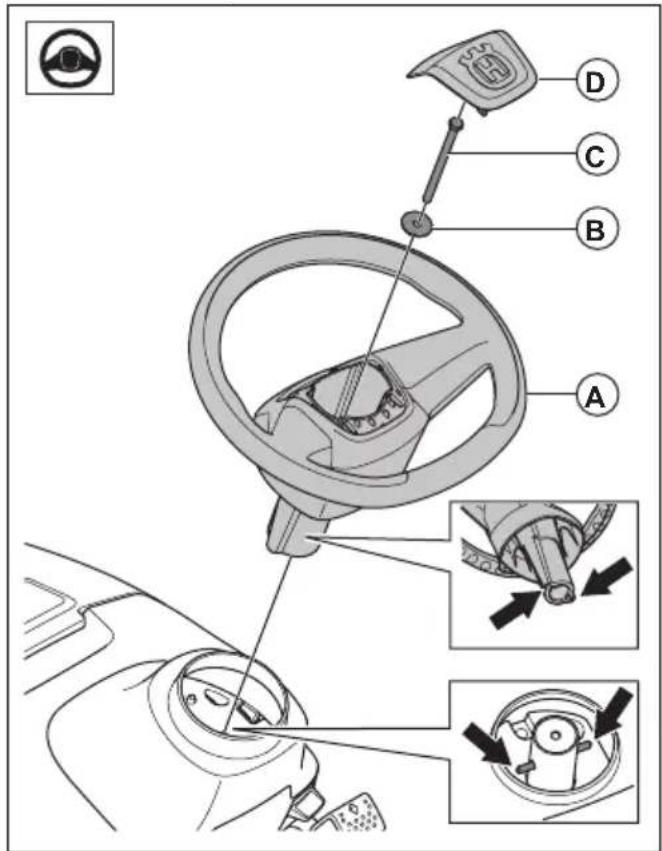

So montieren Sie das Lenkrad

Siehe Montage im Überblick auf Seite 14 für die richtigen Befestigungselemente für diese Aufgabe.

1. Bauen Sie die Lenksäulenverkleidung ein. Die Lenksäulenabdeckung ist mit Schnappverschlüssen befestigt. Drücken Sie die Lenksäulenabdeckung nach unten, bis sie einrastet.

1. Bringen Sie das Lenkrad (A) an der Lenksäule an. Die Stifte an der Lenksäule müssen in die Schlitze im Lenkrad eingeführt werden.

1. Installieren Sie die Unterlegscheibe (B) und die Schraube (C). Ziehen Sie die Schraube mit 24 Nm an.

2. Bringen Sie die mittlere Abdeckung (D) am Lenkrad an. Die mittlere Abdeckung ist mit Schnappverschlussen befestigt.

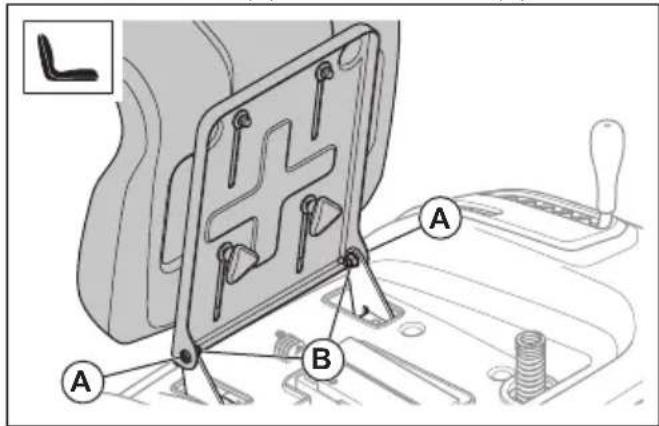

So bauen Sie den Sitz ein

Siehe Montage im Überblick auf Seite 14 für die richtigen Befestigungselemente für diese Aufgabe.

1. Halten Sie den Sitz in Position, und montieren Sie die 2 Schrauben (A) und die 2 Muttern (B).

1. Überprüfen Sie die Bedienerpräsenzsteuerung (Totmanngriff). Siehe Betriebsbedingungen auf Seite 11.

WARNING: Betreiben Sie das Gerät nicht, wenn die Bedienerprüssenzsteuerung defekt ist.

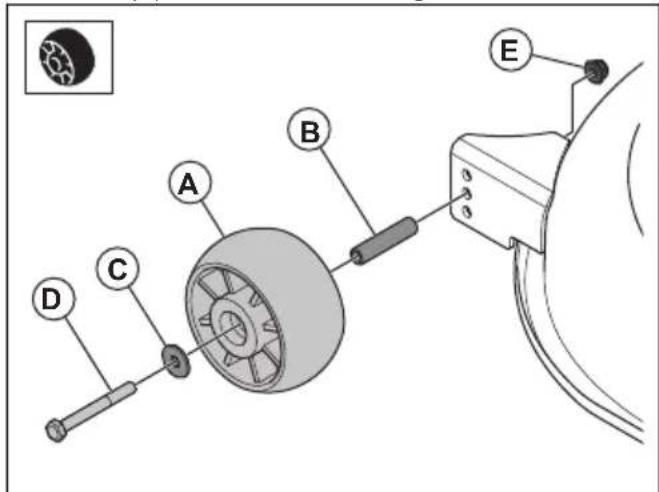

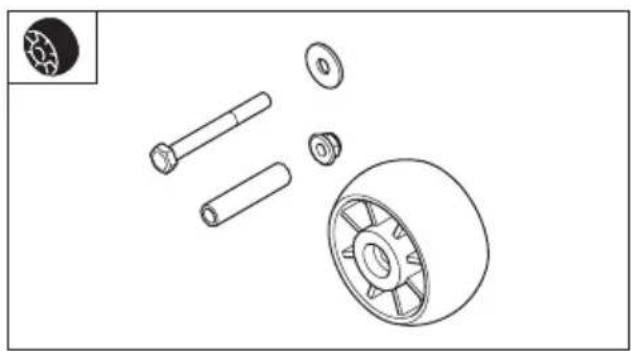

So montieren Sie die Stützträder

Siehe Montage im Überblick auf Seite 14 für die richtigen Befestigungselemente für diese Aufgabe.

• Montieren Sie das Stützrad (A), die Buchse (B), die Unterlegscheibe (C), die Schraube (D) und die Mutter (E) in einer der 3 Bohrungen.

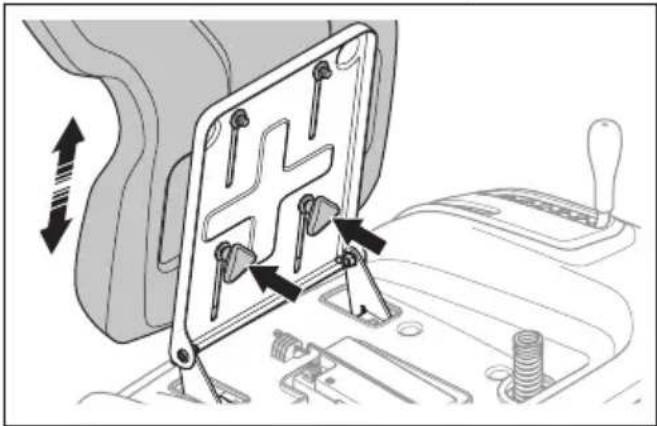

So stellen Sie den Sitz ein

1. Klappen Sie den Sitz nach vorne.

2. Losen Sie die 2 Schnellverschlussknöppe.

1. Bewegen Sie den Sitz, bis er sich in einer Position befindet, in der Sie die Pedale vollständig nach unten drucken konnen.
2. Ziehen Sie die 2 Schnellverschlussknöpfevollständig fest.

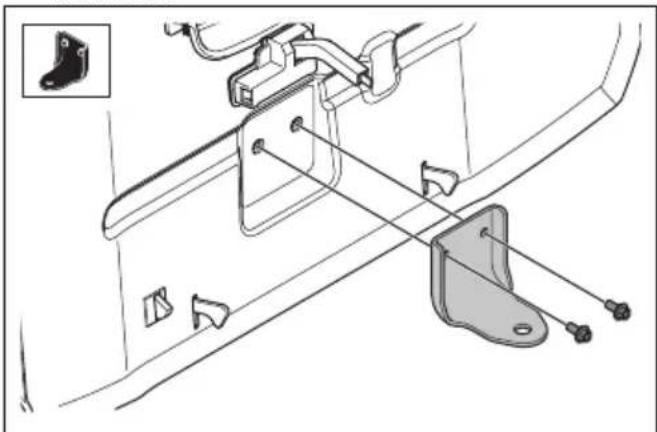

So installmenten Sie die Anhängerkupplung

Siehe Montage im Überblick auf Seite 14 für die richtigen Befestigungselemente für diese Aufgabe.

• Montieren Sie die Anhängerkupplung mit den 2 Schrauben.

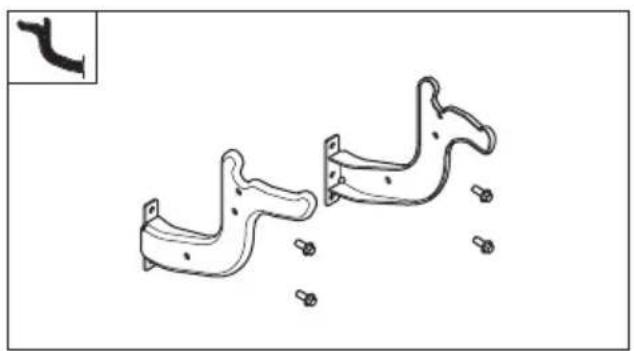

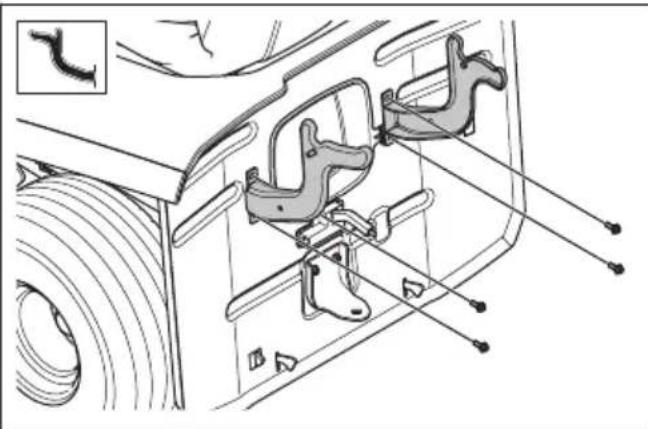

So installmenten Sie die Halterungen des Grasfängers

Siehe Montage im Überblick auf Seite 14 für die richtigen Befestigungselemente für diese Aufgabe.

1. Installieren Sie die linke Halterung mit den 2 Schrauben.

1. Installieren Sie die rechte Halterung mit den 2 Schrauben.

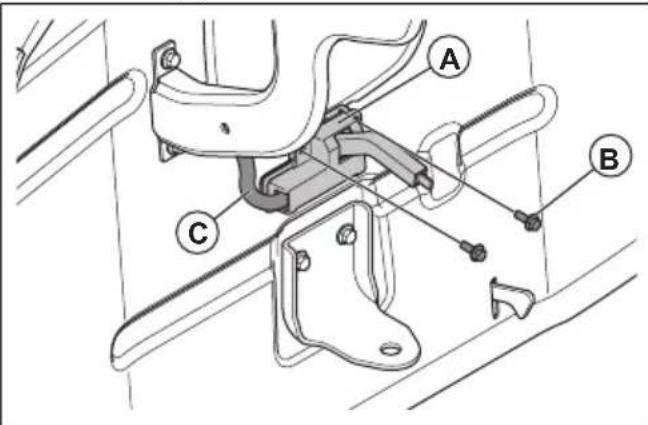

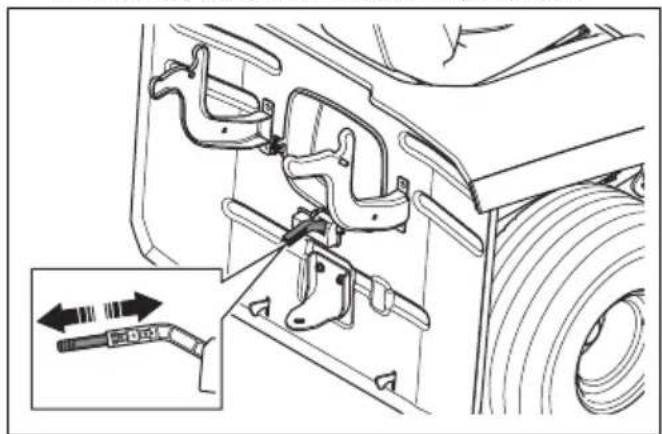

So installmenten Sie den Beutel-voll-Sensor und stellenihn ein

1. Deaktivieren Sie das Mahdeck aus und stellen Sie das Gerät ab.

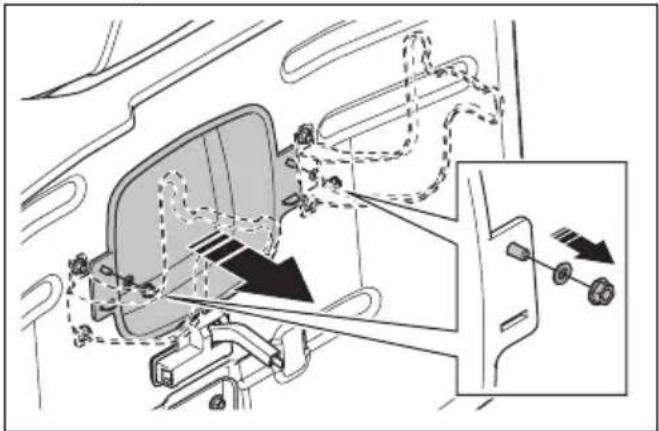

2. Entfernen Sie den mittleren Auswurf. Siehe So entfernen und montieren Sie den mittleren Auswurf auf Seite 30.
3. Installieren Sie den Beutel-voll-Sensor (A) mit den 2 Schrauben (B).

1. Schlieben Sie das Kabel an (C). Der Kabelsteckverbinder befindet sich in der Öffnung für den mittleren Auswurf.

2. Drücken Sie den Hebel nachinnen oderziehen Sie ihn Heraus, um den Beutel-voll-Sensor einzustellen. Wenn das Gras schwer oder nass ist, drucken Sie den Hebel nachinnen. Wenn das Gras trocken und nicht schwer ist,ziehen Sie den Hebel Heraus.

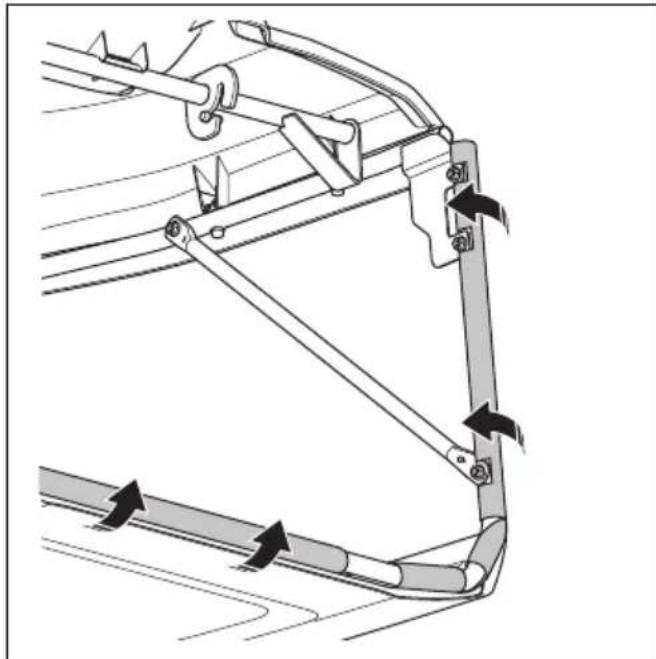

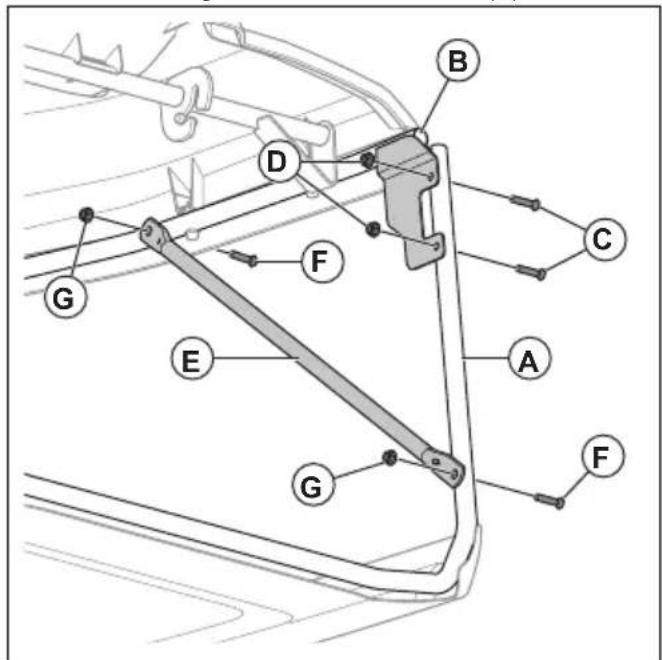

So montieren Sie den Grasfänger

1. Installieren Sie den vorderen Rahmen (A) mit 2 Schrauben (C) und 2 Muttern (D) auf jeder Seite an den Halterungen am oberen Rahmen (B).

1. Installieren Sie die Strebe (E) mit 2 Schrauben (F) und 2 Muttern (G) auf jeder Seite am vorderen Rahmen und am oberen Rahmen.

2. Befestigen Sie die Gummihüllen am vorderen Rahmen.

1. Führn Sie den Grasfängergriff nach unten durch die Grasfängerabdeckung und die LÖcher im Grasfängerrahmen.

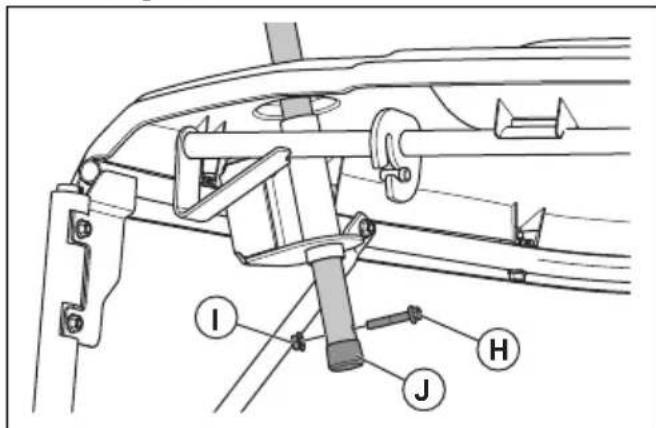

1. Bringen Sie die Schraube (H) und die Mutter (I) im Rohr des Grasfängergriffs an.

2. Bringen Sie die Endschraube (J) am Rohr des Grasfängergriffs an.

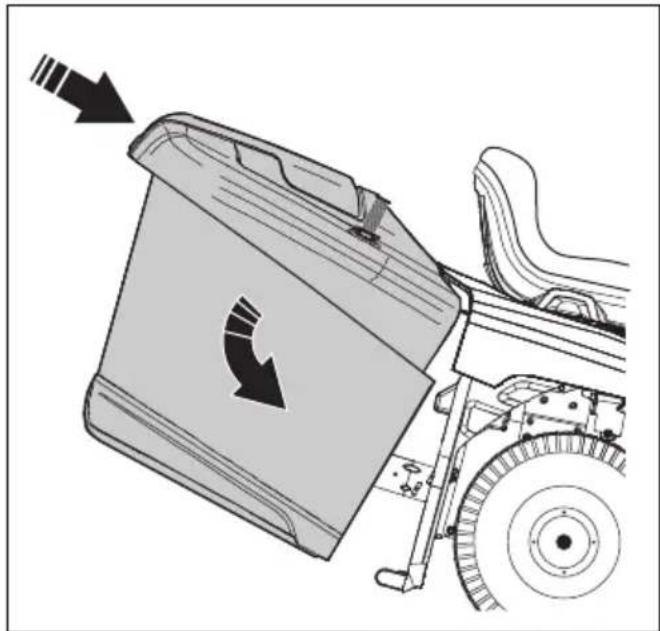

So installmenten und entfern den Sie den Grasfänger

1. Kippen Sie den Grasfänger, und setzen Sie ihn auf die 2 Halterungen.

1. Lassen Sie den Grasfänger los, damit er sich in die richtige Position bewegt. Stellen Sie safer, dass die Verriegelungen an der Unterseite den unteren Teil des Grasfängers in Position halten.
2. Um den Grasfänger zu entfernen, bewegen Sie den Griff des Grasfängers, bis sich die Verriegelungen von der Unterseite des Grasfängers losen. Hebien Sie den Grasfänger aus der Halterung.

Betrieb

Einleitung

WARNING: Lesen Sie vor Gebrauch des Geräts das Kapitel über Sicherheit, und machen Sie sich damit vertraut.

So verwenden Sie Husqvarna Connect

1. Laden Sie die Husqvarna Connect App auf Ihr Mobilitelefon.
2. Anmeldung bei der Husqvarna Connect App.
3. Befolgen Sie die Anweisungen in der Husqvarna Connect App, um sich zu verbinden und das Gerät zu registrieren.

So laden Sie den Akku

WARNING: Ein falsch verwendetes oder beschädigtes Ladegerät kann zu einem Stromschlag, einem Akkuleck oder zu hohen Temperaturen führen. Überprüfen Sie das Ladegerät und den Akku regelmäßig auf Schäden.

ACHTUNG: Laden Sie den Akku vollständig auf, bevor Sie ein zum ersten Mal verwenden. Ein neuer Akku ist nicht vollständig aufgeladen.

ACHTUNG: Verwenden Sie nur zugelassene Ladegeräte. Siehe Zugelassene Ladegeräte auf Seite 45.

ACHTUNG: Der Ladevorgang ist nur möglich, wenn die Temperatur des Akkus innerhalb des zulässigen Ladetemperaturbereichs (0 - 45^) liegt. Wenn die Akkutemperatur hoher als 50^ ist, muss die Akkutemperatur unter 40^ sinken, bevor der Ladevorgang beginnt. Wenn die Akkutemperatur unter -5^ liegt, muss die Akkutemperatur über +5^ liegen, bevor der Ladevorgang beginnt.

ACHTUNG: Der Akkuarf nur in Umgebungen mit Temperatren zwischen 0 und 40^ verwendet werden.

Hinweis: Der Akku kann in den Ruhemodus wechseln, wenn das Produkt eingelagert wird oder der Ladezustand sehr niedrig ist. Um den Akku zu starten, drücken Sie die START-Taste 2 Sekunden lang. Wenn der Akku nicht startet, laden Sie ein ohne Unterbrechung vollständig auf. Die Ladezeit ist länger, wenn sich der Akku im Ruhemodus befindet.

1. Schlieben Sie das Ladegerät an eine geerdete Netzsteckdose und an das Gerät an.

1. Stellen Sie den ON/OFF-Schalter für das Ladegerät auf „ON".
2. Warten Sie, bis der Akku vollständig aufgeladen ist. Der Akku ist vollständig aufgeladen, wenn alle 4 LEDs für den Akku leuchten. Siehe Akkuanzeige auf Seite 19.
3. Stellen Sie den ON/OFF-Schalter für das Ladegerät auf "OFF", bevor Sie das Ladegerät trennen.

Akkuanzeige

Die Akkuanzeige auf dem Display zeigt den Ladezustand an, wenn das Gerät aktiviert ist. Wenn das Ladegerät angeschlüssen und das Gerät aktiviert ist, wird auf dem Display eine Ladeanimation angezeigt. Wenn der Akku vollständig geladen und das Ladegerät angeschlüssen ist, leuchten alle 4 LEDs für den Akku durchgehend.

LED-Leuchten	Ladezustand
Alle 4 LEDs leuchten durchgehend.	Der Akku ist zu 76-100 % geladen.
1-3 LEDs leuchten durchgehend.	Der Akku ist zu 51-76 % geladen.
1-2 LEDs leuchten durchgehend.	Der Akku ist zu 26-51 % geladen.
1 LED leuchtet dauerhaft.	Der Akku ist zu 0-25 % geladen.

Wenn der Ladestand des Akkus niedrig ist, beginnt die ersten LED zu blinken und das Gerät gibt in den Stromsparmodus. Das Gerät arbeitet mit niedrigerer Geschwindigkeit, und die Klingen werden angehalten, um Strom zu sparen. Wenn der Akku fast vollständig entladen ist, blinken die ersten LED und die Warnanzeige gleichzeitig. Das Gerät kann im Stromsparmodus betriuben werden. Laden Sie den Akku so bald wie möglich auf.

Wenn ein Ladegerät angeschlossen ist, zeigen 4 LEDs über der Buchse des Ladegerats den Ladezustand an.

Hinweis: Alle 4 LEDs leuchten kurz auf, wenn das Ladegerät angeschlossen wird.

ACHTUNG: Sollten keine LEDs aufleuchten oder rote LEDs blinken, wenn das Ladegerät angeschlossen ist, liegt ein Fehler vor. Achten Sie auf Warnsymbole auf dem Display. Trennen Sie das Ladegerät undlesen Sie Fehlerbehebung auf Seite 34.

Wenn der Akku vollständig geladen ist, leuchten alle 4 LEDs.

ACHTUNG: Wenn das Ladegerät angeschlossen ist und der ON/OFF-Schalter des Ladegerats auf "OFF" staat, erlösen alle Ladeanzeigen. Stellen Sie sicher, dass Sie das Ladegerät vor dem Gebrauch des Geräts trennen.

LEDs Ladezustand
Alle 4 LEDs leuchten. Der Akku ist zu 76-100% geladen.
Die LEDs 1-3 leuchten. Der Akku ist zu 51-75% geladen.
Die LEDs 1-2 leuchten. Der Akku ist zu 26-50% geladen.
LED 1 leuchtet. Der Akku ist zu 0-25% geladen.

Hinweis: Sollte ein Ladegerät angeschlossen sein, wenn die Akkutematur über oder unter dem zulässigen Ladetemperaturenbereich liegt, startet der Ladevorgang nicht. Die gelben LEDs zeigen den Ladezustand an. Wenn die Akkutematur im zulässigen Ladetemperaturebereich liegt, startet der Ladevorgang automatisch.

Hinweis: Wenn Sie das Produkt bei niedrigen Temperaturen verwenden, kann sich die Betriebszeit verringn.

Trennen des Ladegerats

Hinweis: Das Gerät kann nicht gestartet werden, wenn das Ladegerät angeschlossen ist.

1. Stellen Sie den ON-/OFF-Schalter für das Ladegerät auf "OFF".
2. Drehen Sie den Stecker des Ladegerats, um das Ladegerat zu trennen.

Feststellbremse

Die Feststellbremse ist elektrisch. Die Feststellbremse wird automatisch aktiviert, wenn das Gerät liegt, und gelöst, wenn Sie die Pedale drücken. Auf dem Display wird ein Symbol für die Feststellbremse angezeigt, wenn diese aktiviert ist.

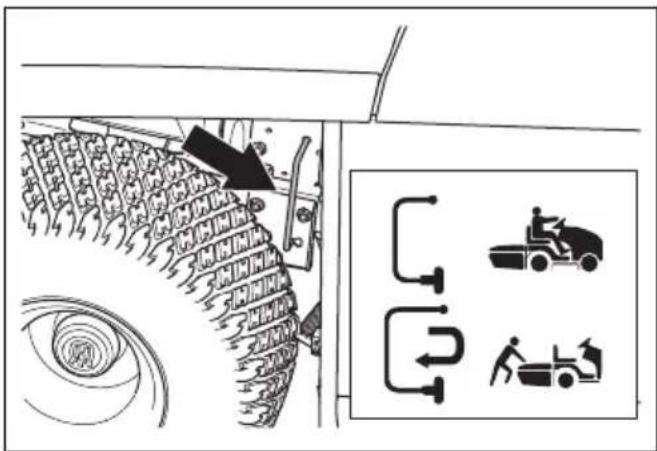

So bewegen Sie das Gerät manuell

WARNING: Stellen Sie vor dem Betrieb des Gerats sicher, dass die elektrische Feststellbremse aktiviert ist.

ACHTUNG: Schieben Sie das Gerät nicht länger als notig oder mit einer Geschwindigkeit über 6 km/h.

Damit Sie das Gerät mit ausgeschalteten Motor bewegen können, muss die elektrische Feststellbremse gelöst werden. Der Hebel für die elektrische Feststellbremse befindet sich hinter dem linken Hinterrad.

• Um das elektrische Handbremsensystem zu deaktivieren, führen Sie die folgenden Schritte aus.

a) Bewegen Sie den Hebel nach rechts.
b) Ziehen Sie den Hebel Heraus und bewegen Sie..., ohn nach links.

• Um das elektrische Handbremsensystem zu aktivieren, führen Sie die folgenden Schritte aus.

a) Bewegen Sie den Hebel nach rechts, und drücken Sie ihn hinein.
b) Ziehen Sie den Hebel nach links.

So starten Sie das Gerät

1. Trennen Sie das Kabel zum Ladegerät.
2. Stellen Sie sicher, dass die elektrische Handbremse aktiviert ist. Siehe Feststellbremse auf Seite 20.
3. Bringen Sie das Mahdeck in die hochste Stellung.
   Siehe So stellen Sie die Schnitthöhe ein auf Seite 21.
4. Stellen Sie sicher, dass das Mahdeck deaktiviert ist. Siehe So aktivieren und deaktivieren Sie das Mahdeck auf Seite 21.

5. Setzen Sie sich auf den für die Arbeit korrekt eingestellten Sitz.

6. Stellen Sie den Zündschalter auf „I". Die Standby-Anzeige blinkt, und das Gerät befindet sich im Leerlaufmodus.

Hinweis: Der Akku kann in den Ruhemodus wechseln, wenn das Gerät eingelagert wird oder wenn der Ladezustand sehr niedrig ist. Wenn sich der Akku im Ruhemodus befindet, geschieht nichts, wenn Sie den Zündschalter auf „I" stellen. Um den Akku zu starten, drücken Sie die Start-Taste 2 Sekunden lang. Wenn der Akku nicht startet, laden Sieihn ohne Unterbrechung vollständig auf. Die Ladezeit ist länger, wenn sich der Akku im Ruhemodus befindet.

1. Drücken Sie 2 Sekunden lang auf die Start-Taste. Die Standby-Anzeige leuchtet auf, und das Gerät befindet sich im Antriebsmodus.

So aktivieren und deaktivieren Sie das Mahdeck

WARNING: Betreiben Sie das Mahdeck nicht ohne den Grasfänger oder andere Zubehör, das am Grasauswurf montiert ist.

Ziehen Sie den Zapfwellenknopf Heraus, um das Mahdeck zu aktivieren.

• Drücken Sie den Zapfwellenknopf ein, um das Mahdeck zu deaktivieren.

So stellen Sie die Schnitthöhe ein

• Ziehen Sie den Schnittthohenhebel in Richtung des Sitzes und setzen Sie hin in eine der Kerben für die korrekte Schnittthöhe ein.

So bedieren Sie das Gerät

1. Starten Sie das Gerät. Siehe So starten Sie das Gerät auf Seite 20.
2. Drucken Sie vorsichtig das Vorwartsfahrpedal (A) oder das Rückwartsfahrpedal (B). Die Geschwindigkeit erhöht sich je mehr das Pedal heruntergedrückt wird.

Hinweis: Die Feststellbremse wird automatisch gelost, wenn Sie ein Pedal drucken.

Hinweis: Das Vorwärtsfahrpedal und das Rückwärtsfahrpedal bewegen sich wieder in ihre Neutralstellung, wenn sie losgelassen werden.

1. Lassen Sie die Pedale zum Bremsen los.
2. Wahlen Sie die richtige Schnitthöhe. Siehe So stellen Sie die Schnitthöhe ein auf Seite 21.
3. Aktivieren Sie das Mahdeck. Siehe So aktivieren und deaktivieren Sie das Mahdeck auf Seite 21.

So bedieren Sie das Rückwärtsfahrsystem (ROS)

Hinweis: Wenn Sie versuchen, mit dem Gerät rückwärts zu fahren, während das Mahdeck aktiviert ist, wird das Gerät sofort gestoppt. Aktivieren Sie das ROS, um mit dem Gerät ruckwärts zu fahren, wenn das Mahdeck aktiviert ist.

WARNING: Sehen Sie nach unten und hinter das Gerät während Sie rückwärts fahren, um die Sicherheit anderer Personen zu gewährleisten.

1. Starten Sie das Gerät. Siehe So starten Sie das Gerät auf Seite 20.
   Hinweis: Das Gerät kann nicht gestartet werden, wenn der Zündschalter auf „ROS" liegt.
2. Drehen Sie den Zündschlüssel zum Aktivieren des ROS im Uhrzeigersinn auf „ROS".

1. Drücken Sie das Rückwärtsfahrpedal zum Anfahrens langsam nach unten.
2. Drehen Sie den Zündschlüssel zum Deaktivierung des ROS gegen den Uhrzeigersinn auf „I".

So verwenden Sie die SavE-Funktion

Das Gerät ist mit einer Akkusparfungkton (SavE) ausgestattet, um die Betriebsdauer zu verlangern.

Die SavE-Funktion verringert die Geschwindigkeit des Gerats und die Drehzahl der Klingen.
- Um die SavE-Funktion zu starten, halten Sie die SavE-Taste gedrückt, bis das SavE-Symbol dauerhaft grün leuchtet.

• Um die SavE-Funktion zu beenden, halten Sie die SavE-Taste gedrückt, bis das SavE-Symbol erlischt.

So stoppen Sie das Gerät

1. Deaktivieren Sie das Mahdeck. Siehe So aktivieren und deaktivieren Sie das Mahdeck auf Seite 21.
2. Drehen Sie den Zündschalter auf ^aO^a

So erhalten Sie ein gutes Mähergebnis

• Führn Sie für eine optimale Leistung regelmäßige Wartungsarbeiten am Gerät entsprechend den Angaben im Wartungsplan durch. Siehe Wartungsplan auf Seite 23.
• Mahren Sie keinen nassen Rasen. Nasses Gras kann zu schlechten Mahergebnissen führen.
• Verwenden Sie keine Schneeketten beim Anbringendes Mahdecks am Gerät.

• Sicherstellen, dass das Mahdeck gerade stehen. Siehe So stellen Sie die Fluchtung des Mahdecks ein auf Seite 31.

• Beginnen Sie mit einer hohen Schnittthöhe, und verringern Sie diese allmählich, wenn das Gras hoch ist.

• Verwenden Sie den Standard-Antriebsmodus. Wenn das Gras hoch und dick ist, bewegen Sie das Gerät mit niedriger Geschwindigkeit vorwärts.
• Schneiden Sie das Gras in einem unregelmäßigen Muster.
• Um die besten Mahergebnisse zu erzielen, mahren Sie den Rasen*hufig.

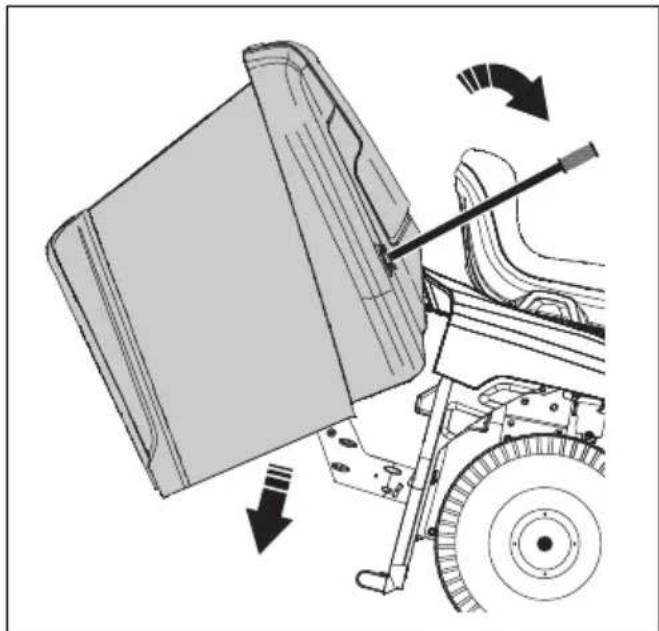

So leeren Sie den Grasfanger

Das Gerät verfügbar über einen Alarm, der bei einem vollen Grasfänger ertönt. Entfernen Sie das Mahdeck, um den Alarm zu stoppen. Siehe So aktivieren und deaktivieren Sie das Mahdeck auf Seite 21.

1. Bewegen Sie das Gerät an einen Ort, an dem Sie den Grasfänger leeren können.
2. Stellen Sie sicher, dass sich die Pedale in Neutralstellung befinden und die Handbremse aktiviert ist. Siehe Feststellbremse auf Seite 20.
3. Ziehen Sie den Griff des Grasfängers in die hochste Position.

1. Ziehen Sie den Griff des Grasfängers nach vorn, um den Grasfänger zu neigen und das Gras zu entleeren.

1. Drücken Sie den Griff des Grasfängers nach hinten, um den Grasfänger abzuseken. Stellen Sie sicher, dass der Grasfänger vollständig abgesenkt ist und die Verriegelungen den unteren Teil des Grasfängers in Position halten.

Wartung

Einleitung

WARNING: Vor der Durchführung von Wartungsarbeiten müssen Sie die Sicherheitsinformationen setzen und verstehen.

Wartungsplan

X = These Anweisungen sind in dieser Bedienungsanleitung enthalten.

O = These Anweisungen sind nicht in dieser Bedienungsanleitung enthalten. Lassen Sie die Wartung von einer zugelassenen Serviceworkstatt durchführten.

Wartungsplan Vor jedem Ge-	brauch/wöchentlich	Alle 50 Stunden oder jährlich
Das Gerät mit Husqvarna Service Hub (HSH) verbinden und die Firmwareactualisieren. Ggf. eine Kalibrierung durchführten.		O
Den Ladezustand des Akkus in Husqvarna Service Hub (HSH) prüfen. Den Akku ggf. auf 80% aufladen.		O
Sicherstellen, dass alle Schrauben richtig festgezogen sind. O
Das Gerät schmieren. Siehe Schmierplan. X
Den Sitz schmieren. O
Stellen Sie safer, dass der Reifendruck an allen 4 Reifen korrekt ist.	X	X
Die Antriebsräder entfernen und Schmierfett auf die Achesen auftragen.		O
Das Mähdeck, den Bereich unter dem Mähdeck und unter den Abdeckungen reinigen.	X	X
Den Rahmen des Mähdecks und die Präsenzsteuerung des Mähdecks schmieren.		O
Die Stützträder am Mähdeck schmieren. O
Die Klingen kontrollieren. Die Klingen bei Bedarf schärfen und wuchten.		O

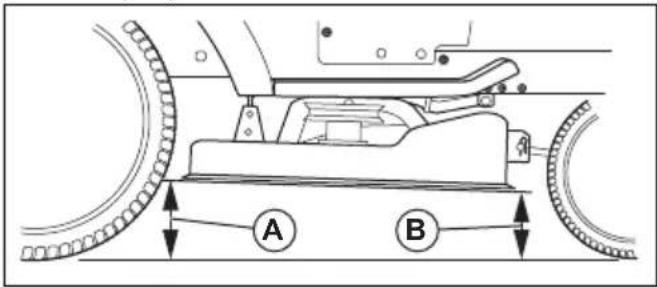

Die Fluchtung des Mähdecks kontrollieren. Stellen Sie die Fluchtung ein, falls dies erforderlich ist.		X
Prüfen Sie den Zapfwellenschalter. X X
Die Bedienerprüzenssteuierung (OPC) kontrollieren. X X
Bei verschiedenen Geschwindigkeiten Vorwärts- und Rück-wärtsfahrt prüfen.		O
Den Grasfänger und die Mikroschalter für den Grasfänger überprüfen (gilt nur für TC-Modelle).	X	X

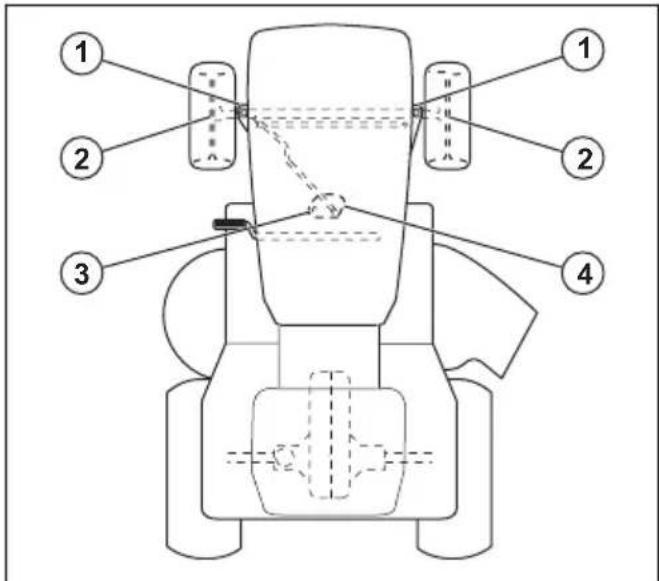

Schmierplan

Pos. Teil Schmierung
1 Rädspindeln Schmierfett
2 Lager Schmierfett
3 Verzahlung am Segment-zahnrad	Schmierfett
4 Verzahlung an der Lenksäule Schmierfett

So reinigen Sie das Gerät

ACHTUNG: Verwenden Sie keinen Hochdruck- oder Dampfreiniger. Wasser kann in Lager und elektrische Anschlüsse gelangen und Korrosion verursachen, die zu Schaden am Gerät führt.

Reinigen Sie das Gerätsofar nach der Anwendung.

• Vor dem Reinigen mit einem feuchten Tuch reinigen Sie mit einer Bürste. Entfernen Sie Gras und Schmutz vom Antriebssystem.
• Reinigen Sie den Luftteinlass des Kuhlgebläses der Motorsteuereinheit des Antriebsmotors. Siehe So reinigen Sie die Luftinlässe an der Motorsteuereinheit des Antriebsmotors auf Seite 25.
• Reinigen Sie die Luftteinlasse der Kuhlgeblase der Motorsteuereinheiten der Mahdeckmotoren.
• Reinigen Sie das Gerät mit einem feuchten Tuch.
• Verwenden Sie kein Wasser an elektrischen Bauteilen oder Lagern. Reinigungsmittel erhöhen in der Regel die Beschädigung.

• Stellen Sie sicher, dass der Akku und das Ladegerät sauber sind, bevor Sie das Ladegerät an das Gerät anschließen.

• Reinigen Sie das Mahdeck oben, den Bereich unter dem Mahdeck und unter den Mahabdeckungen. Zum Reinigen des Mahdecks siehe So reinigen Sie das Mahdeck auf Seite 26. Zum Reinigen unter den Motorabdeckungen siehe So reinigen Sie unter den Motorabdeckungen am Mahdeck auf Seite 26.

• Wenn das Gerät sauber ist, schalten Sie das Mahdeck kurz ein, um noch verbleibendes Wasser abzublasen.

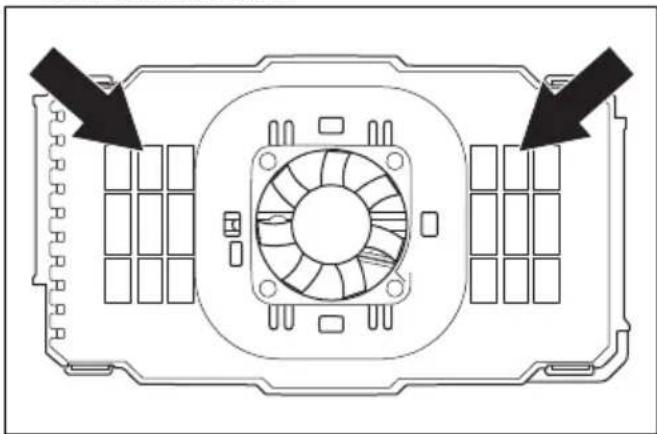

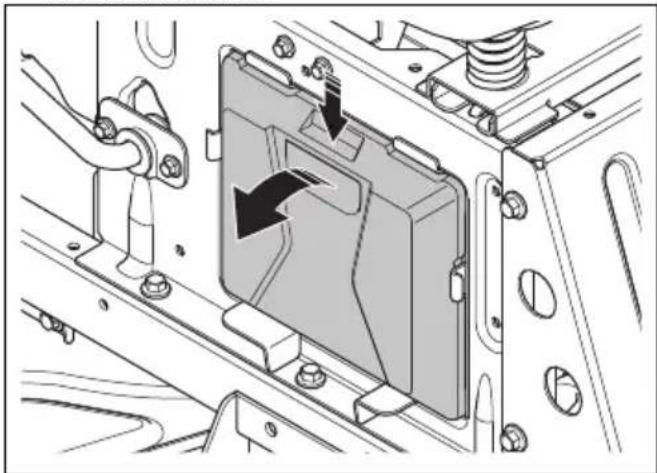

So reinigen Sie die Luftelinläse an der Motorsteuereinheit des Antriebsmotors

Hinweis: Die Motorsteuereinheit des Antriebsmotors befindet sich im linken Hinterradgehause.

1. Stoppen Sie das Gerät. Siehe So stoppen Sie das Gerät auf Seite 22.
2. Stellen Sie sicher, dass die elektrische Handbremse aktiviert ist. Siehe Feststellbremse auf Seite 20.
3. Entfernen Sie die Abdeckung vom Gehäuse der Motorsteuereinheit.

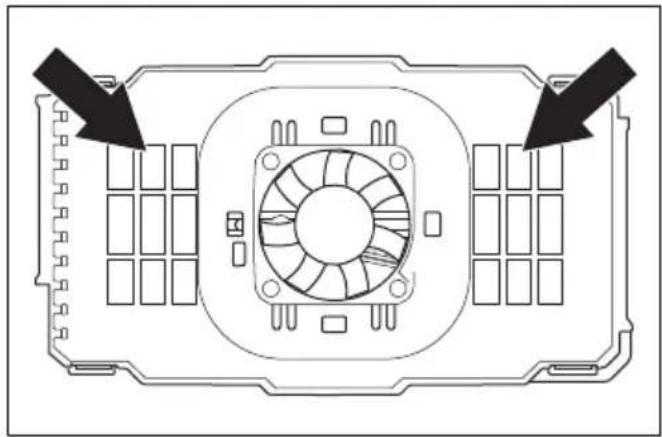

1. Reinigen Sie die Luftelnläse mit Druckluft oder einer weichen Bürste.

ACHTUNG: Verwenden Sie kein Wasser und kein Reinigungsmittel. Wasser und Reinigungsmittel können die elektrischen Bauteile beschädigen.

So reinigen Sie das Mahdeck

WARNING: Verwenden Sie das

Gerät nicht mit einem beschädigten oder fehlenden Spulanschluss. Es besteht Gefahr durch weggeschleuderte Gegenstände. Tauschen Sie einen beschädigten oder fehlenden Spulanschluss des Schneidwerks(sofort aus.

1. Stellen Sie das Gerät in einem leeren Bereich auf Ihr dem Rasen ab, der sich in der Höhe einer Wasserquelle mit Gartenschlauch befindet.

ACHTUNG: Richten Sie den

Auswurfammler des Gerats nicht auf Gebäude oder Fahrzeuge.

1. Stellen Sie sicher, dass das Mahdeck deaktiviert ist. Siehe So aktivieren und deaktivieren Sie das Mahdeck auf Seite 21.
2. Stoppen Sie das Gerät. Siehe So stoppen Sie das Gerät auf Seite 22.
3. Stellen Sie sicher, dass die elektrische Handbremse aktiviert ist. Siehe Feststellbremse auf Seite 20.
4. Schließen Sie einen Gartenschlauch (A) an den Waschanschluss des Decks (B) an und drehen Sie den Wasserhahn auf.

1. Setzen Sie sich auf den Sitz, und starten Sie das Gerät. Siehe So starten Sie das Gerät auf Seite 20.

ACHTUNG: Untersuchen Sie den Bereich erneut, um sicherzustellen, dass der Bereich frei ist, bevor das Gerät gestartet wird.

1. Aktivieren Sie das Mahdeck, und setzen Sie es mit voller Geschwindigkeit laufen, bis das Mahdeck sauber ist. Siehe So aktivieren und deaktivieren Sie das Mahdeck auf Seite 21.

2. Deaktivieren Sie das Mahdeck aus und stellen Sie das Gerät ab. Siehe So aktivieren und deaktivieren Sie das Mahdeck auf Seite 21 und So stoppen Sie das Gerät auf Seite 22.

3. Drehen Sie den Wasserhahn zu und trennen Sie den Wasserschlauch vom Waschanschluss des Decks.

4. Stellen Sie das Gerät in einem trockenen Bereich ab.
5. Setzen Sie sich auf den Sitz, und starten Sie das Gerät. Siehe So starten Sie das Gerät auf Seite 20.
6. Aktivieren Sie das Mahdeck, und{lassen Sie es laufen, bis das Mahdeck trocken ist.

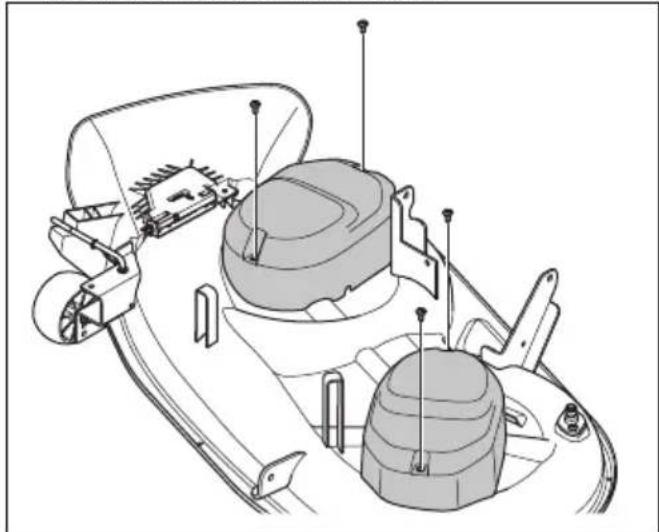

So reinigen Sie unter den Motorabdeckungen am Mahdeck

1. Stellen Sie sicher, dass das Mahdeck deaktiviert ist. Siehe So aktivieren und deaktivieren Sie das Mahdeck auf Seite 21.
2. Stopen Sie das Gerät. Siehe So stoppen Sie das Gerät auf Seite 22.
3. Stellen Sie sicher, dass die elektrische Handbremse aktiviert ist. Siehe Feststellbremse auf Seite 20.

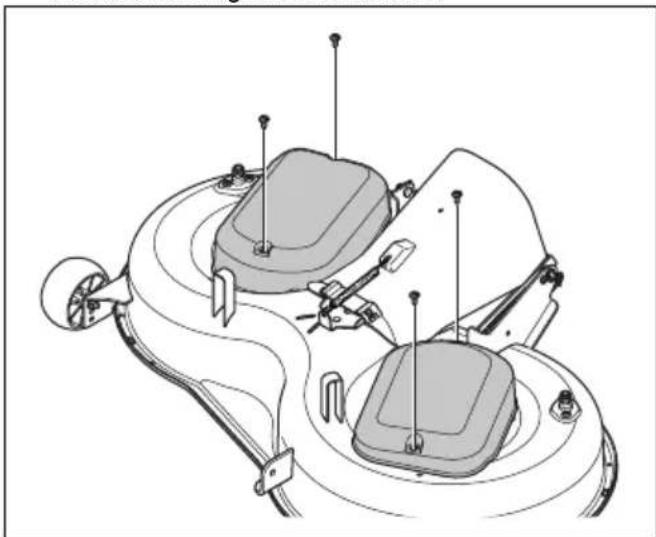

4. Entfernen Sie die 4 Schrauben und die 2 Motorabdeckungen vom Mahdeck.

1. Reinigen Sie den Bereichnehmen den Mahdeckmotoren und Motorsteuereinheiten mit Druckluft oder einer weichen Bürste.

ACHTUNG: Verwenden Sie kein

Wasser und kein Reinigungsmittel. Wasser und Reinigungsmittel können die elektrischen Bauteile beschädigen.

1. Reinigen Sie die Luftelinläse an den Motorsteuereinheiten mit Druckluft oder einer weichen Bürste.

ACHTUNG: Verwenden Sie kein Wasser und kein Reinigungsmittel. Wasser und Reinigungsmittel können die elektrischen Bauteile beschädigen.

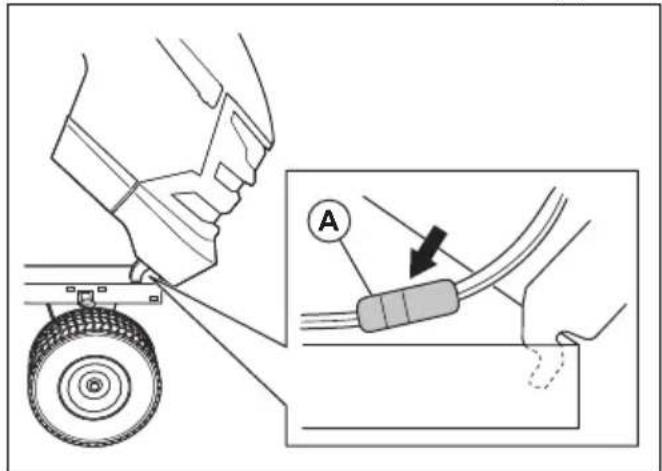

So entfernen und montieren Sie die Frontabdeckung

1. Öffnen Sie die Frontabdeckung.
2. Trennen Sie den Scheinwerfer-Kabelstecker (A).

1. Kippen Sie die Frontabdeckung nach vorn und haben Sie sie an, um sie vom Gerät zu entfern.
2. Montieren Sie die Frontabdeckung in umgekehrter Reihenfolge.

So tauschen Sie den LED-Scheinwerfer aus

ACHTUNG: Nur Husqvarna Originalersatzteile verwenden. Eine falsche Nennleistung kann das Gerät beschädigen.

1. Offnen Sie die Frontabdeckung.
2. Drehen Sie die LED-Fassung etwas gegen den Uhrzeigersinn und ziehen Sie sie aus dem Reflektor.

3. Tauschen Sie die LED in der LED-Fassung aus.

4. Drucken Sie die LED-Fassung in den Reflektor.

5. Drehen Sie die LED-Fassung etwas im Uhrzeigersinn, um sie einzubauen.
6. Schlieben Sie die Frontabdeckung.

So kontrollieren Sie die Feststellbremse

1. Parken Sie das Gerät auf einem festen Untergrund mit Neigung von hochstens 10^ . Lassen Sie das Gerät eingeschaltet.

WARNING: Stellen Sie das Gerät nicht auf einem Grashang ab, wenn Sie eine Kontrolle der Handbremse durchführren.

Hinweis: Die Feststellbremse ist elektrisch. Die Feststellbremse wird automatisch betatigt, wenn das Gerät steht.

1. Stellen Sie sicher, dass das Symbol für die Feststellbremse auf dem Display angezeigt wird und sich das Gerät nicht bewegt. Wenn sich das Gerät bewegt, wenden Sie sich an ihren Husqvama Servicehandler.

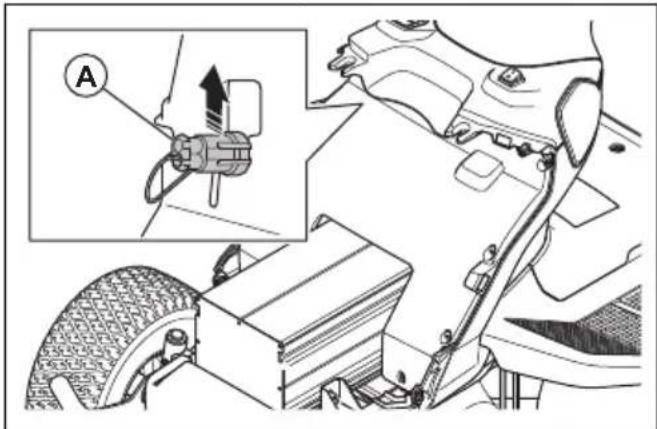

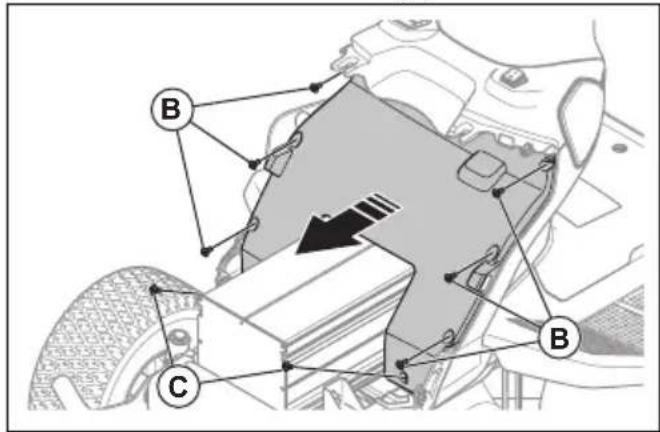

So entfernen und montieren Sie die innere Dashboard-Abdeckung

1. Offnen Sie die Frontabdeckung.
2. Entfernen Sie das Husqvarna Service Hub (HSH)-Kabel (A) aus dem Steckplatz in der inneren Dashboard-Abdeckung.

1. Entfernen Sie die 6 Schrauben (B).

1. Entfernen Sie die 2 Schrauben (C) am unteren Teil der inneren Dashboard-Abdeckung.
2. Entfernen Sie vorsichtig die innere DashboardAbdeckung.
3. Montieren Sie die innere Dashboard-Abdeckung in umgekehrter Reihenfolge.

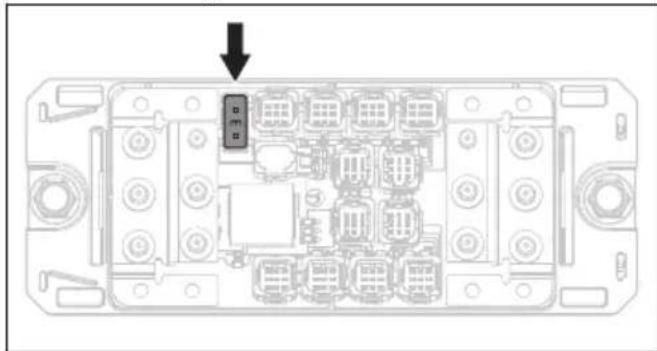

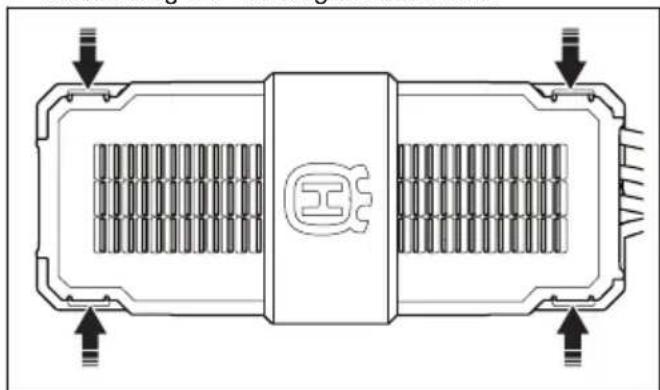

Austauschen der Sicherung der Leistungssteuereinheit

Eine defekte Sicherung der Leistungssteuereinheit erkennen Sie an einem durchgebrannten Schmelzdraht.

1. Stellen Sie sicher, dass das Ladegerät vom Gerät getrennt ist. Siehe Trennen des Ladegerats auf Seite 20.
2. Stellen Sie den Zündschalter auf "Aus" (O) undziehen Sie den Zündschlussel ab.
3. Offnen Sie die Frontabdeckung.
4. Entfernen Sie die innere Dashboard-Abdeckung.
   Siehe So entfernen und montieren Sie die innere Dashboard-Abdeckung auf Seite 27.
5. Drücken Sie auf die vier Clips und entfernen Sie die Abdeckung der Leistungssteuereinheit.

1. Ziehen Sie die Sicherung der Leistungssteuereinheit aus ihrem Träger.

1. Wenn die Sicherung defekt ist, ersetzen Sie sie durch eine neue Sicherung des gleichen Typs. Siehe Technische Daten auf Seite 43.

Hinweis: Wenn die Sicherung der Leistungssteuereinheit kurz nach dem Austausch wieder kaputtgeht, wenden Sie sich an ihren Husqvarna Servicehandler.

Reifendruck

Stellen Sie sicher, dass der Reifendruck an allen 4 Reifen korrekt ist. Siehe Technische Daten auf Seite 43

Mähdeck

Entfernen und Montieren der Rahmentunnelabdeckung

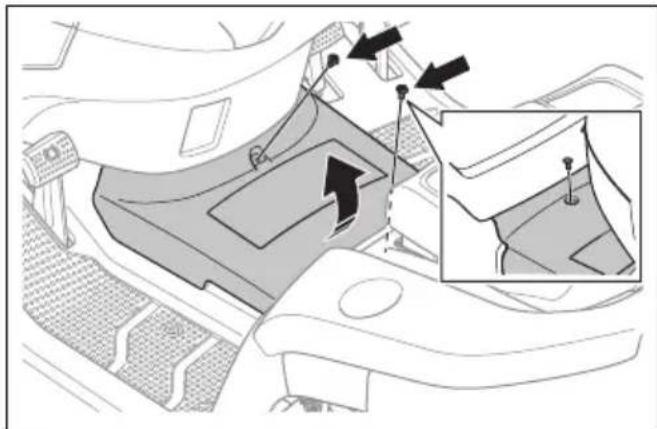

1. Entfernen Sie die beiden Schrauben.

1. Heben Sie die Hinterkante der Rahmentunnelabdeckung vorsichtig an und entfern den Sie sie.
2. Montieren Sie die Rahmentunnelabdeckung in umgekehrter Reihenfolge.

So entfernen und montieren Sie das Mahdeck

1. Deaktivieren Sie das Mahdeck aus und stellen Sie das Gerät ab.

2. Stellen Sie den Ein-/Ausschalter auf die Position OFF (O) undziehen Sie den Schlüssel des Ein-/ Ausschalters ab.

3. Bringen Sie das Mahdeck in die niedrigste Stellung.

4. Entfernen Sie die Rahment tunnelabdeckung.
   Siehe Entfernen und Montieren der Rahment tunnelabdeckung auf Seite 28.

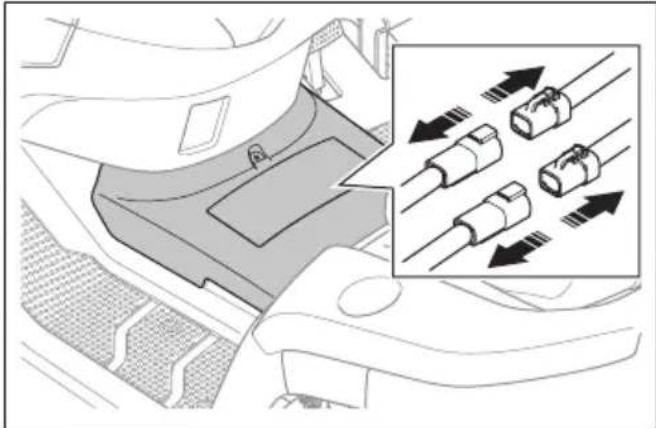

5. Trennen Sie die beiden Kabel vom Mahdeck.

ACHTUNG: Stellen Sie sichere, dass sich der Zündschalter in der Stellung „Aus" (O) befindet und dass der Zündschlüssel abgezogen wurde. Es besteht Gefahr einer Beschädigung an elektrischen Bauteilen.

1. Entfernen Sie die 4 Schrauben und die 2 Motorabdeckungen vom Mahdeck.

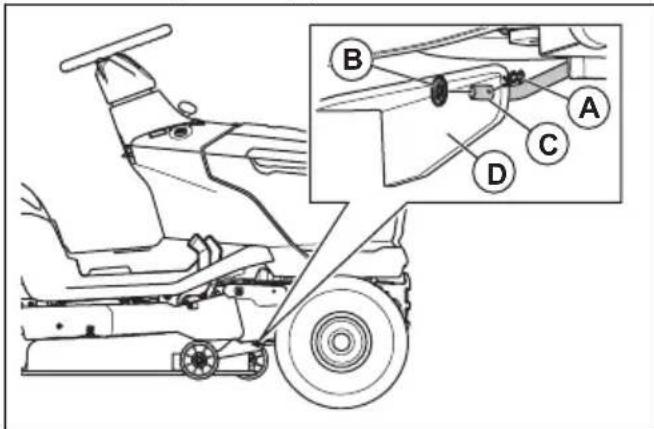

1. Führn Sie die folgenden Schritte aus, um das vordere Verbindungsglied zu trennen.

a) Entfernen Sie den Clip (A) und die Unterlegscheibe (B).

b) Trennen Sie das vordere Verbindungsglied (C) von der Halterung (D) am Mahdeck.

1. Führer Sie die folgenden Schritte aus, um die 2 hinteren Verbindungsglieder zu trennen. Es gibt ein hinteres Verbindungslied auf der linken Seite und ein hinteres Verbindungsglied auf der rechten Seite des Geräts.

WARNING: Das Mähdeck ist schwer. Verwenden Sie eine Brechstange oder einen ähnlichen Gegenstand unter dem Mähdeck, um das Gewicht des Mähdecks zu halten, wenn Sie die 2 hinteren Verbindungsglieder trennen.

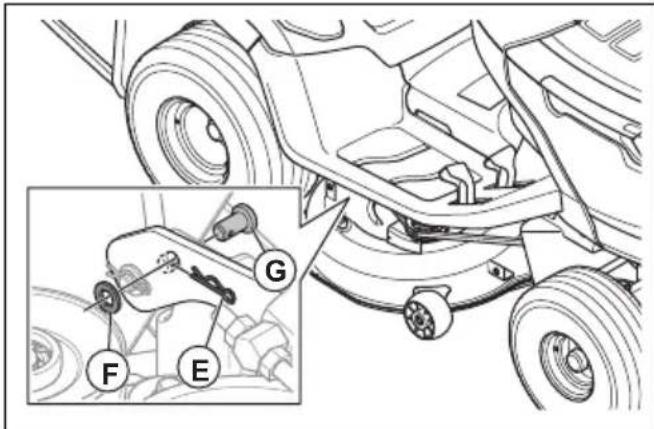

a) Entfernen Sie den Clip (E), die Unterlegscheibe (F) und den Stift (G) auf der linken Seite.

b) Trennen Sie das Mahdeck vom linken hinteren Verbindungsglied.

c) Halten Sie den Schnitthöhenhebel mit einer Hand in der niedrigsten Position gezogen. Entfernen Sie den Clip, die Unterlegscheibe und den Stift von der Vorderseite des rechten hinteren Verbindungsglieds.

WARNING: Lassen Sie den Schnitthohenhebel nicht los. Der Mechanismus für die Schnitthoheneinstellung ist federgespannt. Die Kraft der Feder

kann Quetschungen verursachen,
wenn Sie den Schnittthohenhebel nicht gezogen halten.

d) Trennen Sie das Mahdeck vom rechten hinteren Verbindungsglied.
e) Losen Sie den Schnittthohenhebel vorsichtig.

WARNING: Der Mechanismus für die Schnitthöheneinstellung ist federgespannt. Die Kraft der Feder kann Quetschungen verursichen. Halten Sie Körperteile fern.

1. Bewegen Sie den Schnittthohenhebel in die hochste Position.

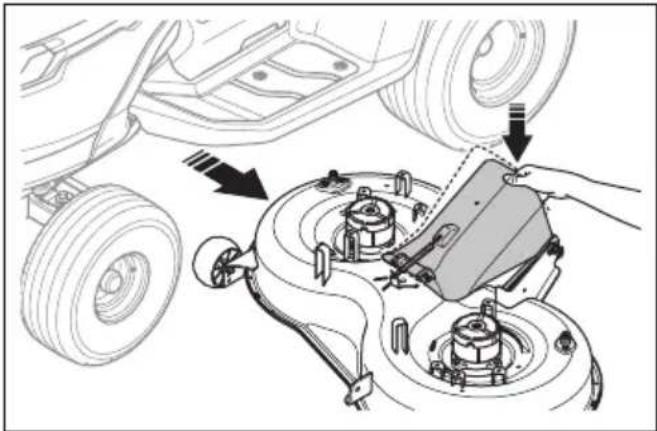

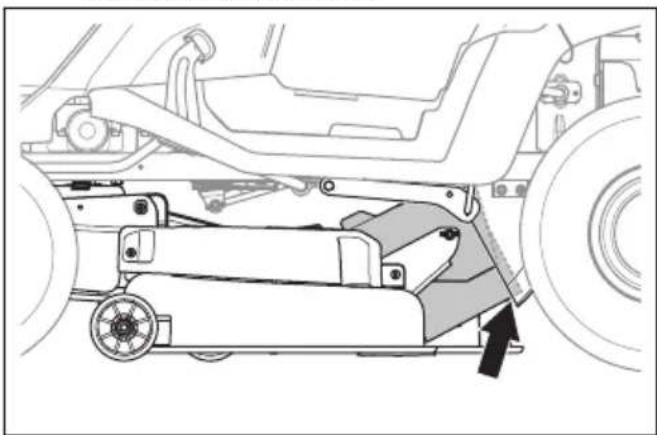

2. Drücken Sie den unteren Schacht nach unten und entfernen Sie das Mahdeck vom Gerät.

1. Montieren Sie das Mahdeck in umgehrter Reihenfolge.

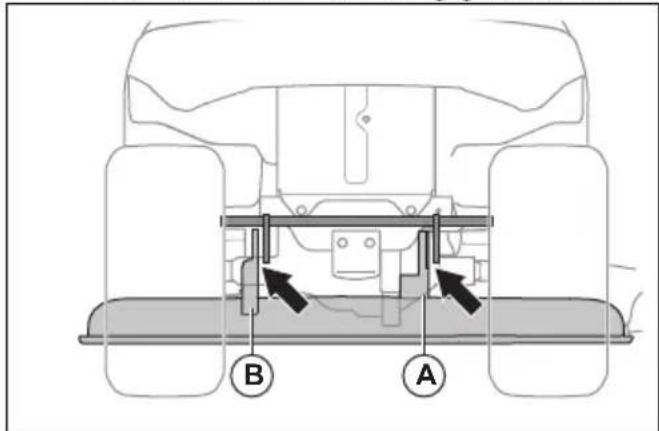

a) Stellen Sie sicher, dass sich der untere Schacht sich in der richtigen Position befindet, wenn Sie das Mahdeck installmenten.

b) Stellen Sie sichere, dass sich die Halterungen in der richtigen Position befinden, wenn Sie das Mahdeck installieren. Die Halterung auf der rechten Seite (A) muss sich an der Innenseite des rechten hinteren Verbindungsglieds befinden. Die Halterung auf der linken Seite (B) muss sich an der Außenseite des linken hinteren Verbindungsglieds befinden.

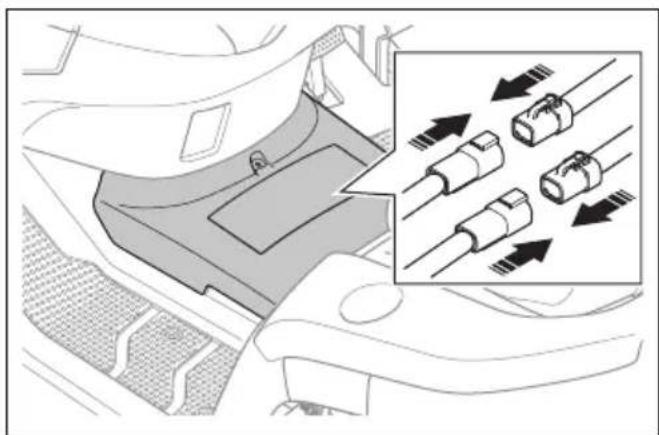

c) Verbinden Sie die beiden Kabel mit dem Mahdeck.

d) Montieren Sie die Rahmentunnelabdeckung.
Siehe Entfernen und Montieren der Rahmentunnelabdeckung auf Seite 28.

So entfernen und montieren Sie den mittleren Auswurf

1. Deaktivieren Sie das Mahdeck aus und stellen Sie das Gerät ab.
2. Stellen Sie den Ein-/Ausschalter auf die Position OFF (O) und ziehen Sie den Schlüssel des Ein-/Ausschalters ab.

3. Entfernen Sie den Grasfänger.

4. Entfernen Sie die 2 Muttern und die 2 Unterlegscheiben.

1. Ziehen Sie den mittleren Auswurf hers.
2. Installieren Sie den oberen Auswurf in umgekehrter Reihenfolge.

So stellen Sie die Fluchtung des Mahdecksein

So führen Sie eine Anpassung der Seiten des Mähdecks durch

Wenn die Schnitthöhe auf der rechten und linken Seite nicht gleich ist, kann die Schnitthöhe eingestellt werden.

1. Stellen Sie sicher, dass der Reifendruck an allen 4 Reifen korrekt ist. Siehe Reifendruck auf Seite 28
2. Stellen Sie das Gerät auf einer ebenen Fläche ab.
3. Stellen Sie den Ein-/Ausschalter auf die Position OFF (O) und ziehen Sie den Schlüssel des Ein-/Ausschalters ab.
4. Bringen Sie das Mahdeck in die höchste Stellung.

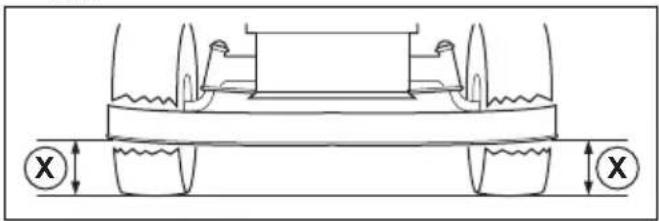

5. Messen Sie den Abstand (X) von der Unterkante des Mahdecks zum Boden auf der linken und rechten Seite. Der Abstand muss auf beiden Seiten gleich sein.

WARNING: Die Klingen auf dem Mahdeck sind scharf und konnen Verletzungen verursachen. Tragen Sie stets Schutzhandschuhe.

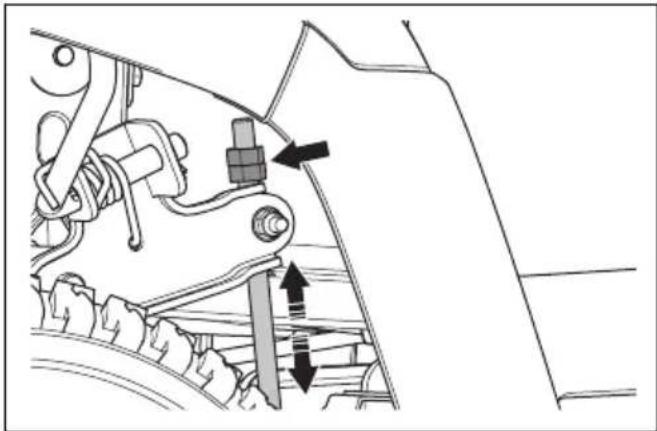

1. Losen Sie die Sicherungsmuttern an den Schnittthohenstreben.

Hinweis: Die Schnittthohenstreben befinden sich hinter dem Mahdeck, vor den Hinterträdern.

1. Stellen Sie die Muttern auf den Schnittthohenstreben so ein, dass das Mahdeck auf der linken und rechten Seite dieselbe Schnittthöhe hat.

a) Drehen Sie die Muttern gegen den Uhrzeigersinn, um das Mahdeck abzuseken.
b) Drehen Sie die Mutter im Uhrzeigersinn, um das Mahdeck anzuheiten.

1. Messen Sie den Abstand erneut. Stellen Sieihn so ein, dass er auf beiden Seiten gleich ist.
2. Ziehen Sie die Sicherungsmuttern fest, wenn die Anpassung der Seiten abgeschlossen ist.
3. Schneiden Sie etwas Gras, und kontrollieren Sie die Ergebnisse. Bei Bedarf anpassen.

So führen Sie eine Längs-Anpassung des Mühdecks durch

Das Mahdeck muss vor der Längs-Anpassung auf beiden Seiten nivelliert sein. Siehe So führen Sie eine Anpassung der Seiten des Mahdecks durch auf Seite 31.

1. Stellen Sie sicher, dass der Reifendruck an allen 4 Reifen korrekt ist. Siehe Reifendruck auf Seite 28
2. Stellen Sie das Gerät auf einer ebenen Fläche ab.
3. Stellen Sie den Ein-/Ausschalter auf die Position OFF (O) und ziehen Sie den Schlüssel des Ein-/Ausschalters ab.

4. Bringen Sie das Mahdeck in die höchste Stellung.

5. Messen Sie hinten (A) und vorne (B) den Abstand von der Unterkante des Mahdecks bis zum Boden. Der Abstand vorne muss 5 bis 10mm niedriger sein als derjenige hinten.

WARNING: Die Klingen auf dem Mahdeck sind scharf und konnen Verletzungen verursachen. Tragen Sie stets Schutzhandschuhe.

1. Wenn eine Einstellung vorne erforderlich ist, * lösen Sie die Sicherungsmutter, und drehen Sie die Mutter am vorderen Verbindungsglied.

Hinweis: Das vordere Verbindungsglied befindet sich an der Vorderseite des Gerats, hinter dem Schalldampfer.

a) Drehen Sie die Mutter gegen den Uhrzeigersinn, um die Vorderseite des Mahdecks abzuseken.
b) Drehen Sie die Mutter im Uhrzeigersinn, um das Mahdeck anzuheiten.
c) Ziehen Sie die Sicherungsmutter fest, wenn die vordere Einstellung abgeschlossen ist.

So überprüfen Sie die Klingen

ACHTUNG: Beschädigte oder falsch ausgewuchtete Klingen können zu Schäden am Gerät führen. Ersetzen Sie beschädigte Glättflügel. Wenden Sie sich zum Scharfen und Auswuchten von stumpfen Klingen an eine zugelassene Servicewerkstatt.

1. Entfernen Sie das Mahdeck. Siehe So entfernen und montieren Sie das Mahdeck auf Seite 28.

2. Sehen Sie sich die Klingen an, um zu prufen, ob sie beschädigt sind und ob es notwendig ist, sie zuschäfen.

So ersetzen Sie die Klingen

1. Entfernen Sie das Mahdeck. Siehe So entfernen und montieren Sie das Mahdeck auf Seite 28.
2. Stellen Sie die Klingen mit einem Holzklotz fest.

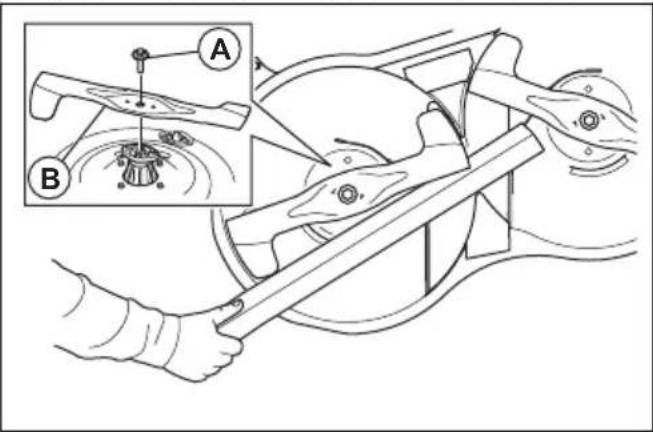

1. Entfernen Sie die Schraube (A) und die Klinge (B).

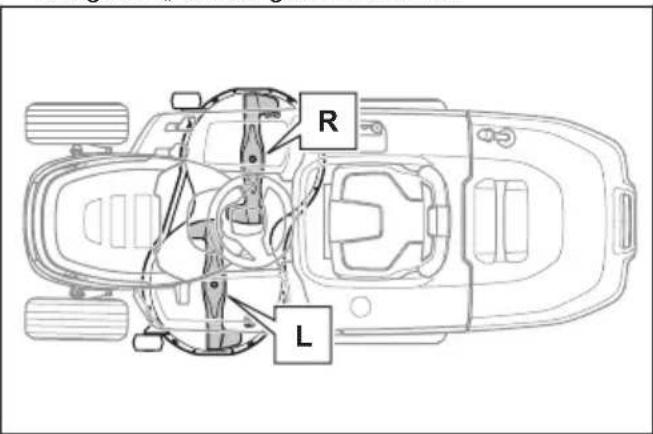

2. Installieren Sie eine neue linke Klinge auf der linken Seite und eine neue rechte Klinge auf der rechten Seite. Die linke Klinge ist mit „Links" und die rechte Klinge mit „Rechts" gekennzeichnet.

ACHTUNG: Die Klingen haben unterschiedliche Drehrrichtungen. Die rechte Klinge muss auf der rechten Seite und die linke Klinge auf der linken Seite installiert werden.

WARNING: Ein falscher Klingentyp kann dazu führen, dass Objekte aus dem Mahdeck geschleudert werden und schwere Verletzungen verursachen. Verwenden Sie nur Klingen entsprechend den Angaben in Technische Daten auf Seite 43.

1. Stellen Sie sicher, dass die gebogenen Enden der Klingen nach oben zeigen.

2. Ziehen Sie die Schrauben mit 58.5-69.5 Nm an.

3. Das Mahdeck anbringen. Siehe So entfernen und montieren Sie das Mahdeck auf Seite 28.

So stellen Sie die Schwimmrollen ein

Die Schwimmrolten halten das Mahdeck in der korrekten Position am Boden und verhindern auf den meisten Untergründen eine Kollision mit dem Rasen. Die Schwimmrolten sind richtig eingestellt, wenn sie leicht über dem Boden liegen, während sich das Mahdeck in der erforderlichen Schnitthöhe befindet.

1. Stellen Sie das Gerät auf einer ebenen Fläche ab.
2. Stellen Sie den Zündschalter auf „Aus" (O) undziehen Sie den Zündschlüssel ab.
3. Stellen Sie das Mahdeck auf die erforderliche Schnitthöhe. Siehe So stellen Sie die Schnitthöhe ein auf Seite 21.

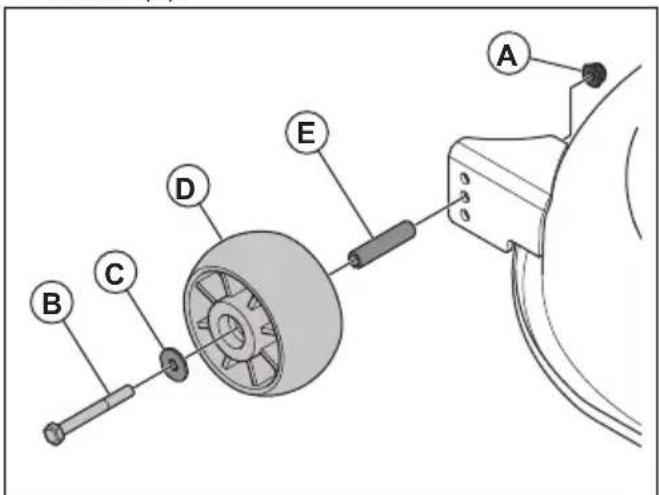

4. Entfernen Sie die Mutter (A), die Schraube (B), die Unterlegscheibe (C), die Schwimmrolle (D) und die Buchse (E).

1. Montieren Sie die Schwimmrolle, die Buchse, die Schraube, die Unterlegscheibe und die Mutter in 1 der 3 Bohrungen.
2. Stellen Sie alle Schwimmrolten auf die gleiche Weise ein.

Fehlerbehebung

Fehlerbehebungsplan

Problem Ursache Aktion
Das Display schaltet sich nicht ein, wenn der Zündschalter auf „1" gestellt ist.	Der Akku ist leer. Batterie aufladen.	Siehe So laden Sie den Akku auf Seite 18.
	Der Akku befindet sich im Ener-giesparmodus.	Um den Akku zu starten, drücken Sie die Start-Taste 2 Sekunden lang. Wenn der Ak-ku nicht startet, laden Sieihn ohne Unterbre-chung vollständig auf. Die Ladezeit ist län-ger, wenn sich der Akku im Ruhemodus be-findet.
	Die Sicherung für die Leistungss-teuereinheit ist defekt.	Zum Austauschen der Sicherung der Leis-tungssteuereinheit siehe Austauschen der Sicherung der Leistungsssteuereinheit auf Seite 28. Falls das Problem weiterhin be-stehen, sich an einen Husqvarna Servicehänd-ler wenden.
	Das Display oder das Kabel zum Display ist defekt.	Wenden Sie sich an ihren Husqvarna Servicehändler.
	Der Ein-/Ausschalter ist defekt.
Der Antriebsmodus startet nicht, wenn Sie die START-Taste drü-cken.	Falsche Vorgehensweise beim Anlassen.	Stellen Sie sicher, dass Sie das richtige Startverfahren verwenden. Siehe So starten Sie das Gerät auf Seite 20.
	Die Start-Taste wird für weniger als 2 Sekunden gedrückt.	Drücken Sie 2 Sekunden lang auf die Start-Taste. An einer Veränderung auf dem Dis-play erkennt man, dass der Antriebsmodus eingeschaltet wurde.
	Das Bedienfeld ist defekt. Wenden	Sie sich an ihren Husqvarna Servicehändler.
Die Mähdeckmotoren starten nicht.	Das Mähdeck ist nicht aktiviert. Aktivieren Sie das Mähdeck. Siehe So aktivierten und deaktivieren Sie das Mähdeck auf Seite 21.
	Das Kabel zum Mähdeck ist nicht korrekt angeschlossen.	Verbinden Sie das Mähdeck mit dem Gerät. Siehe So entfern und montieren Sie das Mähdeck auf Seite 28.
	Das Mähdeck ist voller Gras. Das	Mähdeck reinigen. Siehe So reinigen Sie das Gerät auf Seite 25.
	Das Gras ist zu hoch. Die Schnittliche anhand der Grasbedingun-gen einstellen.
	Die Temperatur der Steuerein-keiten für die Mähdeckmotoren ist zu hoch.	Das Gerät anhalten und warten, bis die Tem-peratur gesunden ist. Das Gerät nach 20 Mi-nuten neu starten.
	Das Rückwärtsfahrsystem (ROS) ist deaktiviert.	Das Rückwärtsfahrsystem (ROS) aktivieren. Siehe So bedienen Sie das Rückwärtsfahr-system (ROS) auf Seite 22.
	Das Rückwärtsfahrsystem (ROS) wird aktiviert, wenn Sie versuchen, das Mähdeck neu zu star-ten.	1. Stellen Sie den Zündschalter auf „Ein“ (I).2. Starten Sie den Antriebsmodus.3. Das Rückwärtsfahrsystem (ROS) aktivieren.4. Aktivieren Sie das Mähdeck.
	Es ist ein Fehler im Mähdeck auf-getreten.	Deaktivieren Sie das Mähdeck. Wenn das Problem weiterhin besteht, halten Sie das Gerät an und stellen Sie den Zündschalter auf „Aus“ (O). Warten Sie 5 Minuten, bevor Sie erneut versuchen, das Gerät zu starten.Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.
		Führten Sie die Fehlerbehebung im Display durch. Siehe LED-Signale auf dem Display auf Seite 37.
	Am Grasauwurf (falls vorhan-den) ist kein Grasfänger oder an-ders Zubeñör angebracht.	Stellen Sie safer, dass am Grasauwurf (falls vorhanden) ein Grasfänger oder andere-Zubeñör angebracht ist.
	Der Akku ist fast leer und die Klingen wurden angehalten, um Strom zu sparen. Siehe Akkuan-zeige auf Seite 19.	Batterie aufladen. Siehe So laden Sie den Akku auf Seite 18.
	Die Mähdeckmotoren sind defekt.	Wenden Sie sich an ihren Husqvarna Serv-vicehändler.
	Die Steuereinheiten für die Mäh-deckmotoren sind defekt.
	Das Kabel zum Mähdeck wird nicht mit Strom versorgt.
Die Batterie wird nicht aufgela-den. Die LEDs oberhalb der Buchse für das Ladegerät leuch-ten nicht auf.	Das Ladegerät ist nicht richtig an die Netzsteckdose oder das Ge-rä't angeschlossen.	Sicherstellen, dass das Ladegerät richtig an-geschlossen ist. Siehe So laden Sie den Ak-ku auf Seite 18.
	Der ON/OFF-Schalter für das La-degerät liegt auf „OFF".	Den ON/OFF-Schalter am Ladegerät auf „ON“ stellen.
	Das Ladegerät ist defekt. Das Lad-	egerät trennen und den Husqvarna Servicehändler kontaktieren.
	Es liegt ein interner Fehler vor.
	Die Netzsteckdose ist defekt. Das	Ladegerät an eine Netzsteckdose mit der auf dem Typenschild angegebenen Spannung und Freqenz anschließen.
Die Batterie wird nicht aufgela-den. Die LEDs oberhalb der Buchse für das Ladegerät blin-ken rot.	Die Temperatur liegt nicht im La-detemperaturbereich.	Warten, bis die Akkutemperatur im zulässi-gen Ladetemperaturbereich liegt. Siehe So laden Sie den Akku auf Seite 18. Achten Sie auf Warnsymbole auf dem Display. Siehe LED-Signale auf dem Display auf Seite 37 und Warnanzeige auf dem Display auf Seite 12.
	Der Akku ist defekt. Das Ladegerät	trennen und den Husqvarna Servicehändler kontaktieren.
	Es liegt ein interner Fehler vor.
Die Batterie wird nicht aufgela-den. Die LEDs oberhalb der Buchse für das Ladegerät zeigen den Ladezustand in gelb an.	Die Akkutemperatur istHigher oder niedriger als der zulässige Ladetemperaturbereich.	Sicherstellen, dass sich das Ladegerät und das Gerät an einem Ort befinden, der inner-halb des zulässigen Ladetemperaturbereichs liegt. Siehe So laden Sie den Akku auf Seite 18. Der Ladevorgang startet automatisch, wenn das Ladegerät angeschlossen wird und die Akkutemperatur innerhalb des zulässi-gen Ladetemperaturbereichs liegt. Wenn das Problem weiterhin besteht, wenden Sie sich an ihren Husqvarna Servicehändler.
Das Gerät vibriert, wenn das Mühdeck aktiviert ist.	Die Klingen sind locker oder be-schädigt.	Die Klingen kontrrollieren. Siehe So überprü-fen Sie die Klingen auf Seite 32. Wenn das Problem weiterhin besteht, wenden Sie sich an ihren Husqvarna Servicehändler.
	Eine oder mehrere Klingen sind falsch montiert oder nicht ausba-lanciert.
	Ein Motor des Mühdecks ist lo-cker.
Das Gerät vibriert, wenn das Mühdeck deaktiviert ist.	Mindestens ein Rad ist locker. Ein	Sichtprüfung durchfuhren. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.
	Das Gerät hat eine Reifenpanne.
	Im Gerät sind Schrauben locker.
	Der Antriebsmotor ist locker.
Das Gerät halt an, wenn Sie ver-suchen, das Gerät ruckwärts zu bewegen.	Das Rückwärtsfahrsystem (ROS) ist deaktiviert.	Das Rückwärtsfahrsystem (ROS) aktivieren. Siehe So bedienen Sie das Rückwärtsfahr-system (ROS) auf Seite 22.
Das Schneidergebnis ist nicht zu-friedenstellend.	Die Klingen sind stumpf. Die Klingengen auf Verschleiss und Beschädigungen prüfen. Siehe So überprüften Sie die Klingen auf Seite 32.
	Das Gras ist lang oder nass. Siehe So erhalten Sie ein gutes Mährergebnis auf Seite 22.
	Das Mähdeck ist nicht parallel zum Boden.	Die Fluchtung des Mähdecks einstellen. Sie-he So stellen Sie die Fluchtung des Mäh-decks ein auf Seite 31.
	Verstopfung durch Gras im Mähdeck.	Das Mähdeck reinigen. Siehe So reinigen Sie das Gerät auf Seite 25.
	Verstopfung durch Gras im mitt-leren Auswurf (falls zutreffend).	Die Verstopfung im mittleren Auswurf beseiti-gen.
	Die Luftlöcher im Mähdeck sind verstopft.	Das Mähdeck reinigen. Siehe So reinigen Sie das Mähdeck auf Seite 26.
	Der Reifendruck ist auf der rechen-ten und linken Seite unterschiedlich.	Sicherstellen, dass der Reifendruck in allen Reifen korrekt ist. Siehe Technische Daten auf Seite 43.
	Das Gerät wird mit zu hoher Drehzahl betrieben.	Siehe So erhalten Sie ein gutes Mährergebnis auf Seite 22.
	Die Motordrehzahl ist zu niedrig. Siehe So erhalten Sie ein gutes Mährergebnis auf Seite 22.

LED-Signale auf dem Display

Die LEDs auf dem Display signalisieren, wenn eine Störung vorliegt oder die Betriebsbedingungen nicht erfüllt werden. Siehe Betriebsbedingungen auf Seite 11.

Symbol	Name Wird auf dem Display	y ange- zeigt	Ursache/Maßnahme
	Sitzkontaktischer (OPC)	Das Symbol wird angezeigt. Der	Start wird verhindert, weil der Bediener sich vom Sitz er-hoben hat.
		Das Symbol blinkt auf. Der Bediener hat sich im An-triebsmodus vom Sitz erho-ben.
	Anzeige für die elektrische Handbremse	Das Symbol wird angezeigt. Die	elektrische Handbremseist aktiviert.
		Das Symbol blinkt auf. Die elektrische Handbremseist deaktiviert. Start wird ver-hindert. Siehe So starten Siedas Gerät auf Seite 20.
Symbol Name Wird auf dem Display ange-		Zeigt	Ursache/Maßnahme
	Anzeige für Aktivierung der Klingen	Das Symbol wird angezeigt. Das Mühdeck ist aktiviert.
		Das Symbol blinkt eine Sekunden lang.	Das Mühdeck ist aktiviert. Start wird verhindert. Siehe So starten Sie das Gerät auf Seite 20.
	Warnanzeige Das Symbol	wird angezeigt. Es liegt ein kritischer Fehler im Gerät vor. Das Gerät an-halten und den Zündschalter auf „Aus“ (O) stellen. Warten Sie 5 Minuten, bevor Sie das Gerät erneut starten. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.
		Das Symbol blinkt auf. Beim Gärät ist ein Fehler auf-getreten. Weitere Informatio-nen werden durch die Sym-bolkombination auf dem Dis-play vermittelt.
	Fehler bei Klingenaktivierung	Die Symbole blinken. Die Temperatur des Mühdeck-motors oder der Steuerein-heit für den Mühdeckmotor ist zu hoch. Das Mühdeckdeaktivieren und warten, bis die Temperatur gesunken ist. Falls das Problem weiterhin besteht, sich an einen Husq-varna Servicehändler wenden.
			Es liegt ein Fehler im Mühdeckmotor oder in der Steuereinheit des Mühdeckmotors vor. Deaktivieren Sie das Mühdeck. Wenn das Problem weiterhin besteht, das Gerät anhalten und 5 Minuten warten, bevor Sie das Gerät er-neut starten. Falls das Problem weiterhin besteht, sich an einen Husqvarna Servicehändler wenden.
	Standby-Anzeige Das Symbol	Das Symbol wird angezeigt. Das Gerät befindet sich imAntriebsmodus.
		Das Symbol blinkt auf. Das Gerät befindet sich imLeerlaufmodus.
	Standby-Fehler Die Symbole
Symbol Name Wird auf dem Display ange-	zem Display ange-	zeigt	Ursache/Maßnahme
	Akkustandanzeige Die 4 LEDs blinking nachei-nander.		Der Akku ländt. Der Start wird verhindert, weil das Ladegerät angeschlossen ist. Siehe So starten Sie das Gerät auf Seite 20.
	Akkuwarnung LED 1 an der Akkustandan-zeige und die Warnanzeige blinken.		Der Akku ist leer. Batterie auf-laden. Siehe So laden Sie den Akku auf Seite 18.
			Die Akkutemperatur liegt über dem empfohlenen Wert. Das Gerät anhalten und den Zünd-schalter auf „Aus“ (O) stel-len. Warten, bis die Akkutem- peratur gesunken ist, bevor Sie das Gerät erneut starten. Falls das Problem weiterhin besteht, sich an einen Husq-varna Servicehändler wenden.

Transport, Lagerung und Entsorgung

Transport

• Das Gerät ist schwer und kann Quetschungen verursachen. Seien Sie vorsichtig, wenn Sie es auf ein Fahrzeug oder einen Anhänger laden oder davon herunterlagen.

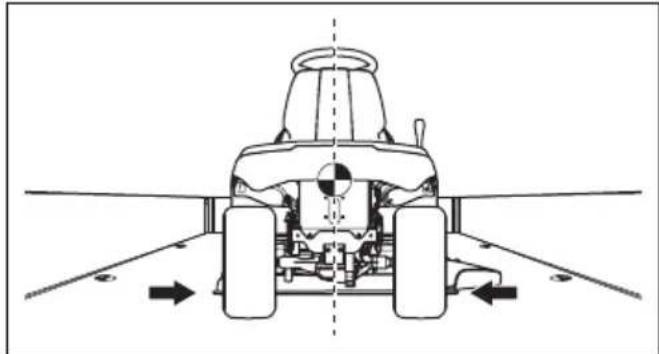

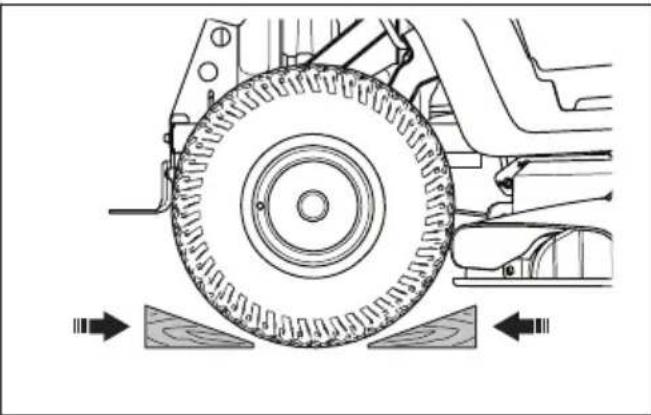

• Verwenden Sie einen für den Transport des Geräts zugelassenen Anhänger.
• Vergewissern Sie sich, dass Sie die örtliche Straβenverkehrsrordnung kennen bevor Sie das Gerät in einem Anhänger oder auf öffentlichen Straβen transportieren.
• Um das Verladen des Geräts auf einen Anhänger zu erreichtern, das Mahdeck in die höchste Position stellen.

So schleppen Sie das Gerät ab

Um das Gerät im ausgeschalteten Zustand zu bewegen, muss die elektrische Feststellbremse gelöst werden.

1. Das elektrische Feststellbremsensystem deaktivieren Siehe So bewegen Sie das Gerät manuell auf Seite 20.
2. Ziehen Sie das Gerät nur bei niedriger Geschwindigkeit und nur über kurze Strecken hinweg.

So sichern Sie des Geräts für den Transport

WARNING: Bevor Sie das Gerät befestigen, müssen Sie das Kapitel über

Sicherheit lesen und verstanden haben.
Siehe Sicherheit auf Seite 6.

WARNING: Die Handbremse reicht nicht aus, um das Gerät während des Transports zu sichern. Befestigen Sie das Gerät gut auf dem Ladebereich.

Ausstattung: 2 zugelassene Gurte und 4 Unterlegkeile.

1. Parken Sie das Gerät in der Mitte des Ladebereichs.

ACHTUNG: Beim Transport in Fahrzeugen mit Abdeckung ist zu beachten, dass Sie das Gerät erst abkühlen halten,Müssen,bevor Sie es unter die Abdeckung fahren.

1. Stellen Sie sicher, dass der Schwerpunkt des Gerats oberhalb der Radachse des Transportfahrzeugs liegt. Wenn ein Anhänger für den Transport verwendet wird, sicherstellen, dass die Stützlast auf die Anhängerkupplung korrekt ist.

1. Betätigen Sie die Handbremse.
2. Entfernen Sie alle losen Gegenstände.
3. Befestigen Sie den ersten Gurt an der Anhängerkupplung.

1. Ziehen Sie die Gurte nach hinten fest, um das Gerät auf dem Ladebereich zu befestigen.
2. Legen Sie den zweiten Gurt um die Vorderachse.

1. Befestigen Sie den Gurt auf dem Ladebereich.

2. Ziehen Sie den Gurt in Richtung Vorderseite des Ladebereichs fest, um das Gerät auf der Ladfläche zu befestigen.

3. Platzieren Sie die Unterlegkeile vor und hinter die Hinterräder.

Transport von Akkus

Die mitgelieferten 48-V-Akkus entsprechen den Anforderungen der Gefahrgutvorschriften.
- Beachten Sie für den gewerblichen Transport durch Dritte oder Speditionen die gesonderten Anforderungen für Verpackung und Etiketten.
- Sprechen Sie sich vor dem Versand des Geräts mit einer Person ab, die speziell im Gefahrgutversand geschult ist. Beachten Sie sámttliche geltenden nationalen Vorschriften.
- Bedecken Sie offene Kontakte mit Klebeband, wenn Sie die Batterie in eine Verpackung legen. Legen Sie die Batterie so in die Verpackung, dass sie nicht verrutschen kann.

Lagerung

Bereiten Sie das Gerät zur Lagerung am Saisonende vor und wenn es länger als 30 Tage nicht verwendet wird.

WARNING: Entfernen Sie Gras, Blätter und andere brennbare Materialien vom Gerät, um die Brandgebung zu reduzieren. Lassen Sie das Gerät abkühlen, bevör Sie es einlagern.

• Stellen Sie den Zündschalter auf „Aus" (O).
• Reinigen Sie das Gerät, siehe So reinigen Sie das Gerät auf Seite 25. Beheben Sie Lackschäden, um Rost zu vermeiden.
• Untersuchen Sie das Gerät auf abgenutzte oder beschädigte Teile undziehen Sie lockere Schrauben und Mutter an.
• Laden Sie den Akku vor der Lagerung vollständig auf. Stellen Sie sicher, dass die Ladung der Akkus während der Lagerung mindestens 50% beträgt.

Hinweis: Der Akku kann in den Ruhemodus wechseln, wenn das Produkt eingelagert wird oder der Ladezustand sehr niedrig ist. Um den Akku zu starten, drücken Sie die START-Taste 2 Sekunden lang. Wenn der Akku nicht startet, laden Sieihn

ohne Unterbrechung vollständig auf. Die Ladezeit ist länger, wenn sich der Akku im Ruhemodus befindet.

Schmieren Sie alle Schmiernippel, Gelenke/ Verbindungen und Achsen.
Lagern Sie das Gerät in einer sauberen und trockenen Umgebung. Decken Sie das Gerät ab.

Hinweis: Eine Abdeckung zum Schutz Ihres Gerats während Lagerung oder Transport ist bei Ihr hem Handler erhalten.

• Bewahren Sie das Gerät in einem verschlossenen Bereich auf, um einen unerlaubten Zugriff durch Kinder oder andere Personen zu verhindern.
• Lagern Sie das Gerät und das Netzteil an einem trockenen und frostsicheren Ort.
• Wenn Sie das Gerät verwenden, lagern Sie es bei einer Umgebungstemperatur zwischen 0^ / 32^ und 50^ / 122^ . Wenn Sie das Gerät nicht verwenden, können Sie es bei einer Umgebungstemperatur zwischen -20^ / -4^ und 50^ / 122^ lagern.
• Halten Sie das Gerät von Sonneneinstrahlung fern.
  Lagern Sie das Gerät nicht an einem Ort, an dem es zu elektrostatischen Entladungen kommt kann.

Entsorgung von Akku und Ladegerät

Symbole auf dem Produkt oder seiner Verpackung weisen daraufhin, dass diese Produkte nicht über den Hausmüll entsorgt werden darf. Es ist stattdessen einer entsprechenden Recycling-Einrichtung zuzuführen, damit elektrische und elektronische Komponenten wiedergewonnen werden können.

Dadurch, dass Sie sicherstellen, dass Sie mit diesen Produkt sorgfältig umgehen, können Sie halten, den potentiellen negativen Auswirkungen auf die Umwelt und ihre Mitmenschen entgegenzuwirken, die sich andernfalls durch eine unsachgemäße Entsorgung thesese Produkte ergeben konnen.

Genauere Informationen über die ordnungsgemäße Entsorgung theses Produkts erhalten Sie bei ihrer Stadtverwaltung, Ihr Abfallentsorgungsunternehmen oder dem Geschäft, in dem Sie Ihr Produkt gekauft haben.

Entsorgen

• Chemikalien können gefährlich sein und dürfen nicht auf den Boden geschüttet werden. Entsorgen Sie immer alle verwendeten Chemikalien in

einem Service Center oder in einer geeigneten Entsorgungseinrichtung.

• Wenn das Gerät abgenutz ist, können Sie es zum Handler oder zu einer geeigneten Recyclingstelle schicken.
• Öl und Akkus konnen negative Auswirkungen auf die Umwelt haben. Befolgen Sie die ortlichen Recyclinganforderungen und geltenden Vorschriften.
• Entsorgen Sie den Akku nicht über den Hausmüll.
• Schicken Sie den Akku an eine Husqvarna-Serviceworkstatt oder entsorgen Sie hin in einer Beseitigungsanlage für Altbatterien.

Entsorgen von Elektro- und Elektronik-Altgeräten

Gilt nur für Deutschland

Die durchgestrichene Abfalltonne weist daraufhin, dass Sie gesetzlich verpflichtet sind, diesen Gerät getrennt vom unsortierten Siedlungsabfall zu entsorgen. Die Entsorgung im Restmüll oder im gelben Sack ist verboten. Wenn das Produkt Einwegbatterien oder Akkus enthalt, die nicht dauerhaft installiert sind, müssen diese vor der Entsorgung des Produkts halten und separat als Batterien bzw. Akkus entsorgt werden.

Informationen zur Rückgabe von Elektro- und Elektronik-Altgeräten für Privathaushalte:

Wie im Folgenden{naher beschrieben, sind bestimmte Vertreiber verpflichtet, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen.

Vertreiber von Elektro- und Elektronikgeräten mit einer Verkaufsfläche von mindestens 400m^2 und Lebensmittelhändler mit einer Gesamtverkaufsfläche von mindestens 800m^2 , die mehrmals im Kalenderjahr oder beständig Elektro- und Elektronikgeräte abgeben und verkaufen, sind unter den folgenden Umständen zur Rücknahme von Geräten verpflichtet:

1. Beim Verkauf eines neuen Elektro- oder Elektronikgeräts muss der Vertreiber ein Altgerät desselben Gerätotyps kostenlos zurücknahmen, das im Wesentlichen die gleichen Funktionen wie das neue Gerät bereitstellt. Dies muss an dem Standort, an dem das Gerät abgegeben wird, oder in unmittelbarer Höhe geschehen. Privathaushalte gelten auch als der Ort, an dem das Gerät abgegeben wird, sofern das Produkt dorthin gefelwert wird: In thisem Fall werden Altgeräte ohne Kosten für den Endbenutzer abgeholt.
2. Der Vertreiber muss Altgeräte mit einem Durchmesser von weniger als 25 cm auf Wunsch des Endbenutzers an der Verkaufsstelle oder in unmittelbarer Höhe zusücknahmen. Diese Rückgabe muss nicht mit dem Kauf von Elektro- oder

Elektronikgeräten in Verbindung stehen und ist auf drei Altgeräte pro Gerätotyp beschrankt.

Bei Abschluss des Kaufvertrags für ein neuen Elektro- oder Elektronikgerät muss der Vertreiber den Endbenutzer über sein Recht informieren, das Altgerät zurückzugeben oder kostenlos abholen zu halten, und den Endbenutzer fragen, ob er beabsichtigt, ein Altgerät bei der Lieferung des neuen Geräts zurückzugegeben.

Dies gilt auch für den Vertrieb über Telekommunikation, wenn die Lager- und Versandfläche für Elektro- und Elektronikgeräte mindestens 400m^2 beträgt oder wenn die gesamte Lager- und Versandfläche mindestens 800 m^2 beträgt, wobei die kostenlose Abholung von Elektro-oder Elektronikgeräten auf die folgenden Kategorien beschränkt ist:

1 (Wärmeüberträger)
2 (Geräte mit Displays) und
- 4 (große Geräte mit mindestens einer äußerten Abmessung von mehr als 50~cm )

Für alle anderen Elektro- und Elektronikgeräte muss der Vertreiber entsprechende Rücknahmestellen in angemessener Höhe zum Endverbraucher sicherstellen. Dies gilt auch für Altgeräte, bei denen keine äußere Abmessung 25 cm überschreitet, die der Endbenutzer zurückgeben möchte, ohne ein neuen Gerät zu erwerben.

Datenschutz

Alle Endbenutzer von Elektro- und Elektronik-Altgeräten sind damit verantwortlich, alle personenbezogenen Daten von den zu entsorgenden Elektro- und Elektronik-Altgeräten zu loschen.

WEEE-Registrarungsnummer

Husqvarna

10168717

Sammlungs- und Verwertungsraten

Gemäß der WEEE-Richtlinie sind die EU-Mitgliedstaaten verpflichtet, Daten über Elektro-und Elektronik-Altgeräte zuammeln und diese Daten an die Europäische Kommission zu übermitteln. Weitere Informationen hierzu finden Sie auf der BMUV-Website: https://www.bmuv.de/themen/wasser-ressourcen-abfall/kreislaufwirtschaft/statistiken/elektro-und-elektronikaltgeraete

Technische Daten

Technische Daten

Abmessungen
Breite, ohne Mähdeck, mm 916
Breite, mit Mähdeck, mm 990
Höhe, mm 1100
Länge, ohne Grasfänger, mm 1850
Länge, mit Grasfänger, mm 2290
Gewicht inkl. Mähdeck und Akku, kg 194
Grasfängervolumen, I 250
Radstand, mm 1152
Spurweite vorn, mm 730
Spurweite hinter, mm 700
Reifendruck, vorn, kPa/bar/PSI 150/1,5/21,76
Reifendruck, hinter, kPa/bar/PSI 100/1/14,5
Vorderreifen 15×6-6
Hinterreifen 18×8,5-8
Max. zulässiges Gefäß, Grad (°) 10
Max. Anhängelast bei einer Steigung von 10°, kg 100
Max. zulässige vertikale Belastung der Anhängerkupplung, N/kg	250/25
Max. zulässige horizontale Belastung der Anhängerkupplung, N/kg	250/25
Antriebsmotor
Motortyp	Bürstenloser DC-Motor
Spannung, V	48
Nennleistung Motor, kW	1,5
Höchstdrehzahl Motor, U/min	3500
Getriebe
Marke	LINUX
Schmierfettmenge, I 0,12
Höchstgeschwindigkeit vorwärts, km/h	10
Höchstgeschwindigkeit rückwärts, km/h	6
Elektrisches System
Typ	48 V DC, negativ geerdet
Hauptsicherung, A	80
Mähdeck-Sicherung, A 80
Sicherung für die Leistungssteuereinheit, A / V 3
Lampentyp 12 V, 18 W
Mähdeck
Schnittbreite, mm 950
Leistung Mähdeckmotor, kW 2×0,9
Schnitthöhe, 6 Positionen, mm 25-100
Geräuschemissionen1
Schalleistungspegel, gemessen dB (A) 99
Garantierte Schalleistung dB (A) 100
Schallpegel2
Schalldruckpegel am Ohr des Bedieners, dB (A) 87
Vibrationspegel3
Vibrationspegel am Lenkrad, m/s2	1,2
Vibrationspegel am Sitz, m/s2	2,0
Klingen
Klingenlänge, mm 483
Articlel-Nr. – linke Klinge 537 67 41-08
Articlel-Nr. – rechte Klinge 537 67 40-08
Articlel-Nr. – Mulchsetz (Zubehör)4	547 55 58-01
Articlel-Nr. – linke Mulchklinge (Zubehör)5	537 67 43-08
Articlel-Nr. – rechte Mulchklinge (Zubehör)6	537 67 44-08

WARNING: Nur die in thisem Handbuch angegebenen Mähdecks verwenden. Durch die

Verwendung eines Mahdecks, das nicht für das Gerät zugelassen ist, können Gegenstände mit hoher

Geschwindigkeit herausgeschleudert werden und schwere Verletzungen verursachen.

Kontrollpunkte

Fluchtung Mahdeck mit Schnitthöhe in Position 15 - 10 mm / 0,197 - 0,394 Zoll

Kontrollpunkte
Kontrolle der Schnitthöhe in Position 1 25 ± 2 mm / 0,98 ±	0,079 Zoll

Zugelassene Akkus

Verwenden Sie für these Gerät nur originale Akkus.

Akku EM-5240Li
Artikelnummer 598 84 43-01
Typ Lithium-lonen
Akkukapazität, Ah 38,5
Nennspannung, V 50,4
Gewicht, kg/lb 17/38

Zugelassene Ladegeräte

Ladegerät PS300C (im Lieferum-	fang enthalten)	PS900C (optional)
Eingangsspannung, V 220–240 220–240
Eingangsstrom, A 1,8 4,5
Frequenz, Hz 50 50
Leistung, W 300 900
Ausgangsspannung, V 58 58
Ausgangsstrom, A	5,3 15,5

Service

Führer Sie eine jährliche Überprüfung bei einem autorisierten Service Center durch, um sicherzustellen, dass das Gerät sicher betrieben werden kann und in der Hochsaison in optimalem Zustand ist. Der Beste Zeitpunkt für eine Wartung oder Überholung des Geräts ist die Nebensaison.

Geben Sie bei der Ersatzteilbestellung das Anschaffungsjahr sowie Modell, Typ und Seriennummer an.

Verwenden Sie stets Originalersatzteile.

Konformitätserklarung

EU-Konformitätserklärung

Wir, Husqvarna AB, SE 561 82 Huskvarna, SCHWEDEN, Tel. [phone], erklaren in alleiniger Verantwortung, dass das Gerät Folgendem genegt:

Beschreibung Aufsitzrasenmäher
Marke Husqvarna
Typ/Modell TC 100i
Identifizierung Seriennummer ab 2023

die folgenden EU-Richtlinien und -Verordnungen erfüllt:

Richtlinie/Verordnung Beschreibung
2006/42/EG „über Maschinen“
2014/30/EG „über elektromagnetische“	Verträglichkeit"
2000/14/EG „über umweltbelastende“	Gerauschemissionen von zur Verwendung im Freien vorgesehenen Geräten und Maschinen"
2011/65/EU „zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten"

und dass die folgenden Normen und/oder technischen Daten angewendet werden: EN ISO 12100:2010, EN ISO 5395-1:2013+A1:2018, EN ISO 5395-3:2013+A1:2017+A2:2018, EN 62841-1:2015/AC:2015/A11:2022, EN ISO 14982:2009, EN 61000-6-2:2005, EN 61000-6-3:2007+A1:2011+AC:2012, EN 50665:2017, EN IEC 63000:2018

Benannte Stelle: 0197, TÜV Rheinland LGA Products GmbH, Tillystrasse 2, 90431 Nürnberg, Germany bestätigte die Konformität mit der Richtlinie 2000/14/EG, Konformitätsbewertungsverfahren nach: Anhang VI.

Weitere Informationen zu Gerauschemissionen finden. Sie unter Technische Daten auf Seite 43

Huskvarna, 2024-01-30

Claes Lossal, Entwicklungsteiter/Gartenprodukte, Husqvarna AB

Verantwortlich für die technische Dokumentation

Sommaire

Introduction 47

Sécurité 51

Montage. 59

Utilisation 63

Entretien 68

Dépannage 78

Technische gegevens. 128

Werking. 105

Service. 130

Onderhoud. 111

Verklaring van overeenstemming. 131

Inleiding

Automatische parkeerrem

Schakel de elektrische parkeerrem in.

Schakel de elektrische parkeerrem UIT.

Uitschakelen

Inschakelen

START

Start derijmodus.

Maaihoogte
