KTF-1 - Deurbellen m-e - Gratis gebruiksaanwijzing en handleiding

Producttype	Deurbelknop voor 1 gezin
Merk	m-e
Model	KTF-1
Voeding	8-12 V AC/DC of zonder externe voeding (verlichting inactief)
Stroomverbruik	< 1 W
Maximale contactstroom	Max. 1 A
Beschermingsklasse	IP44
Temperatuurbereik	-20 °C tot +55 °C
Verlichting van naamplaatje	Automatisch, gaat aan in het donker, uit in fel licht
Aantal gezinnen	1
Afmetingen markeringsveld	52 mm x 57 mm
Aansluitingstype	Potentialvrij contact voor bedrade deurbel
Bevestigingsmateriaal inbegrepen	Pluggen en schroeven
Opening behuizing	Torx T10 schroevendraaier
Reiniging en onderhoud	Zachte, vochtige doek met zeepwater, geen schurende middelen
Garantie	2 jaar vanaf aankoopdatum
Inhoud verpakking	Deurbelknop, bevestigingsmateriaal, gebruiksaanwijzing

Veelgestelde vragen - KTF-1 m-e

Hoe installeer ik de deurbelknop KTF-1?

Om de KTF-1 te installeren, opent u de behuizing met een Torx T10 schroevendraaier. Gebruik de achterbehuizing als boormal. Boor gaten van 6 mm en plaats de pluggen. Leid de aansluitkabel door, schroef de achterbehuizing aan de muur en sluit vervolgens de voorbehuizing met de afdichting en naamplaatjes.

Welke voedingsspanning is vereist?

De voeding kan 8 tot 12 V wissel- of gelijkstroom zijn. De knop kan ook zonder externe voeding werken, maar in dat geval blijft de verlichting van het naamplaatje inactief.

Hoe werkt de automatische verlichting van het naamplaatje?

De verlichting gaat automatisch aan in het donker en uit bij aanwezigheid van licht dankzij de ingebouwde lichtsensor. Hiervoor is een externe voeding nodig.

Kan ik deze knop gebruiken met een bestaande deurbel?

Ja, de KTF-1 biedt een potentiaalvrij contact per gezin, waardoor u het kunt aansluiten op een bestaand bedraad deurbelsysteem. Volg de aansluitschema's in de handleiding.

Hoe vervang ik het markeringsveld (label)?

Gebruik een platte schroevendraaier om het naamplaatje voorzichtig aan de zijkant op te tillen. Het markeringsveld bevindt zich eronder en kan worden vervangen. De afmetingen zijn 52 mm x 57 mm voor de KTF-1.

Wat te doen als de verlichting niet werkt?

Controleer of de voeding correct is aangesloten (8-12 V). Als er geen voeding is, blijft de verlichting uit. Zorg er ook voor dat de lichtsensor niet wordt geblokkeerd.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Wijzig het product niet. Gebruik het alleen binnen het aangegeven temperatuurbereik (-20 °C tot +55 °C). Reinig met een zachte, vochtige doek, zonder schurende middelen. Houd verpakkingen buiten bereik van kinderen.

Is de knop bestand tegen weersinvloeden?

Ja, het heeft een beschermingsklasse IP44, wat het beschermt tegen opspattend water en vaste voorwerpen groter dan 1 mm. Het is daarom geschikt voor buiteninstallatie.

Wat te doen bij storing?

Controleer eerst de aansluitingen en voeding. Elektrostatische of hoogfrequente interferentie (mobiele telefoons, magnetrons) kunnen storingen veroorzaken. Als het probleem aanhoudt, raadpleeg dan een professional.

Wat is de garantieduur?

De garantie is 2 jaar vanaf aankoopdatum. Het dekt materiaal- en fabricagefouten, maar niet schade door verkeerd gebruik, ongeautoriseerde wijzigingen of externe oorzaken. Bewaar uw aankoopbewijs.

GEBRUIKSAANWIJZING KTF-1 m-e

GEBRUIKSAANWIJZING 38

KTF-1

KTF-2

KTF-3

KTF-1

KTF-2

KTF-3

DEUTSCH

Abb.1

Abb.2

Dank u voor de aankoop van deze deurbelknop. Gelieve de handleiding zorgvuldig te lezen en te bewaren voor toekomstige referentie. Deze deurbelknop is ontworpen voor bedrade deurbelsystemen en biedt voor elk gezin een potentaalvrijne schakelcontact.

Bij aansluiting op een voeding gaat de naamplaatverlichting automatisch aan in het donker en uit bij helderheid.

INHOUD VAN DE VERPAKKING

KTF-1

1-gezins draadloze deurbelknop
Bevestigingsmaterial
Bedienings- en installmentehandleiding

KTF-2

2-gezins draadloze deurbelknop
Bevestigingsmaterial
Bedienings- en installmentehandleiding

KTF-3

3-gezins draadloze deurbelknop
Bevestigingsmaterial
Bedienings- en installmentehandleiding

LEGENDA

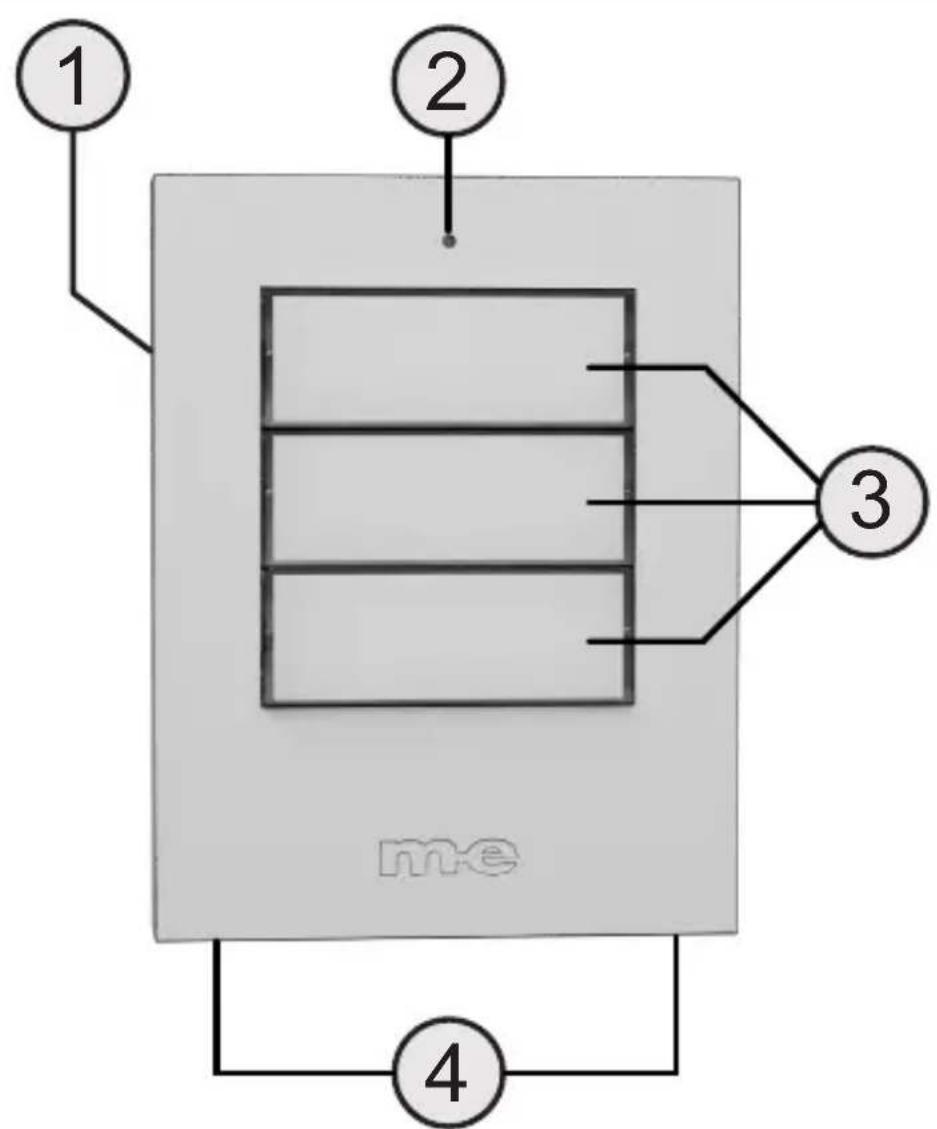

1 = Deurbelknop (KTF-3 is afgebeeld)
2 = Helderheidssensor
3 = Naambord(en)
4 = Behuizingschroeven
5 = Bevestigingsgaten

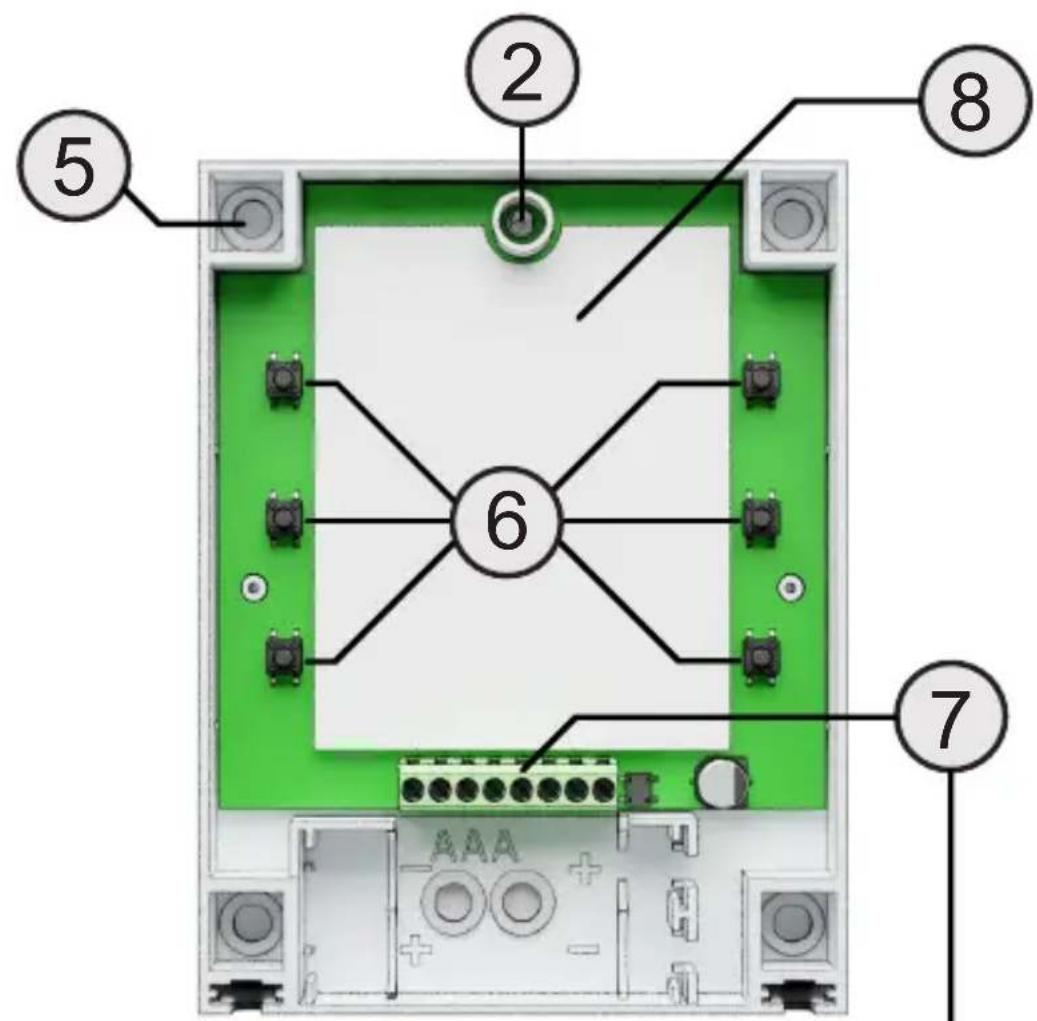

6 = Deurbelknop op printplaat
7 = Aansluitklemmen
8 = Naambordverlichting
9 = Kabelinvoer

INSTALLATIE

Opmerking: De installmentieplaats要去 vlak möglich zijn om verrorming van de behuizingijdens de installment te voorkomen. Als een externe voeding worden gebruikt,要去 de aansluitdraden op de installmentieplaats zich in het midden van het onderste derde deel anschter de deurbelknop bevinden.

Openen van de behuizing

Open de deurbelknop door de behuizingschroeven (4) los te draaien met een geschikte schroevendraaier (Torx T10) en til verwolgens voorzichtig de voorkant van de behuizing op. Let erop dat het naambord(en) Niet uityalt. Plaats de voorkant van de behuizing en de siliconen Abdichting met het naambord(en) opzij om beschadigingijdens verdere installmentie te voorkomen.

Bevestiging

U=kunt de awhile behuizing gebruiken als boormal. Richt deze uit op de installmentieplaats. Gebruik hiervoor een waterpas en markeer de boorgaten met een geschekte pen. Boor met een 6mm steenboor gaten op de gemarkeerde plaatsen in de muur en steek een van de meegeleverde pluggen in elk gat.

Opmerking: Als u de deurbelknop Niet op een stenen muur monteert, gebruik dan geschikt ander bevestigingsmaterial (niet inbegren).

Voer het aansluitsnoer van achteren door de kabelinvoeren (9) in de behuizing. Gebruik de meegeleverde schroeven om dechyterbehuizing aan de muur te bevestigen.

Sluiten van de behuizing

Plaats de siliconen afdichting met het naambord(en) in de voorkant van de behuizing en monteer beiden op de gemonteerdechterbehuizing. Schroef beiden behuizingsdelen samen met de behuizingschroeven.

AANSLUITING

Deze deurbelknop biedt voor elk gezin een potentaalvrij contact om een deurgong aan te sluiten. Op de volgende pagina's vindt u voorbeeld aansluitschema's voor de respectievelijke modellen.

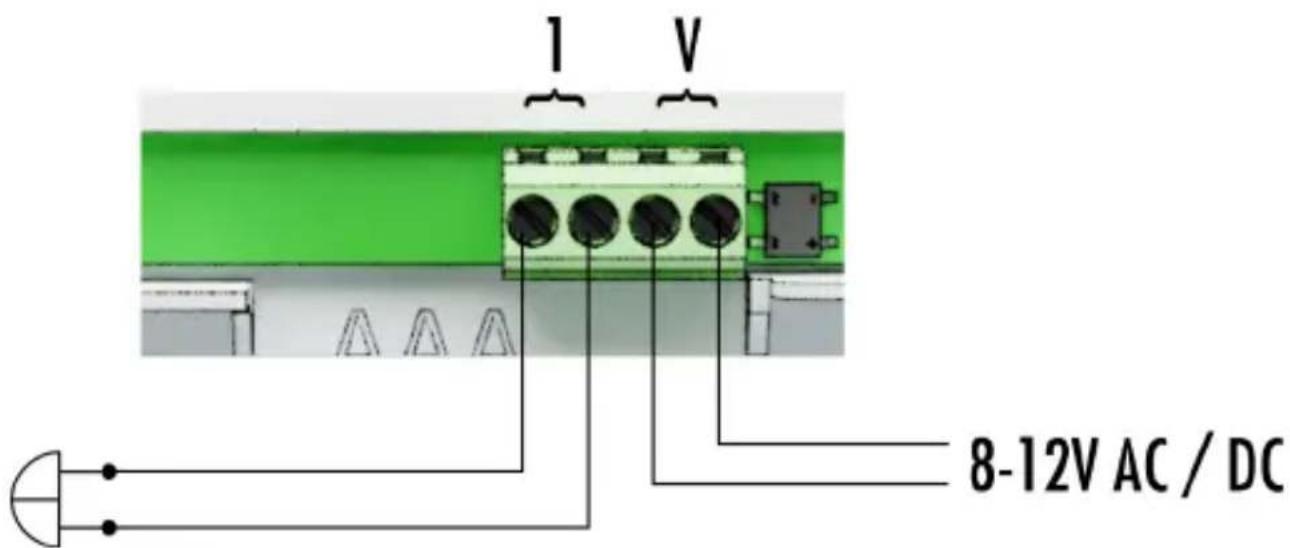

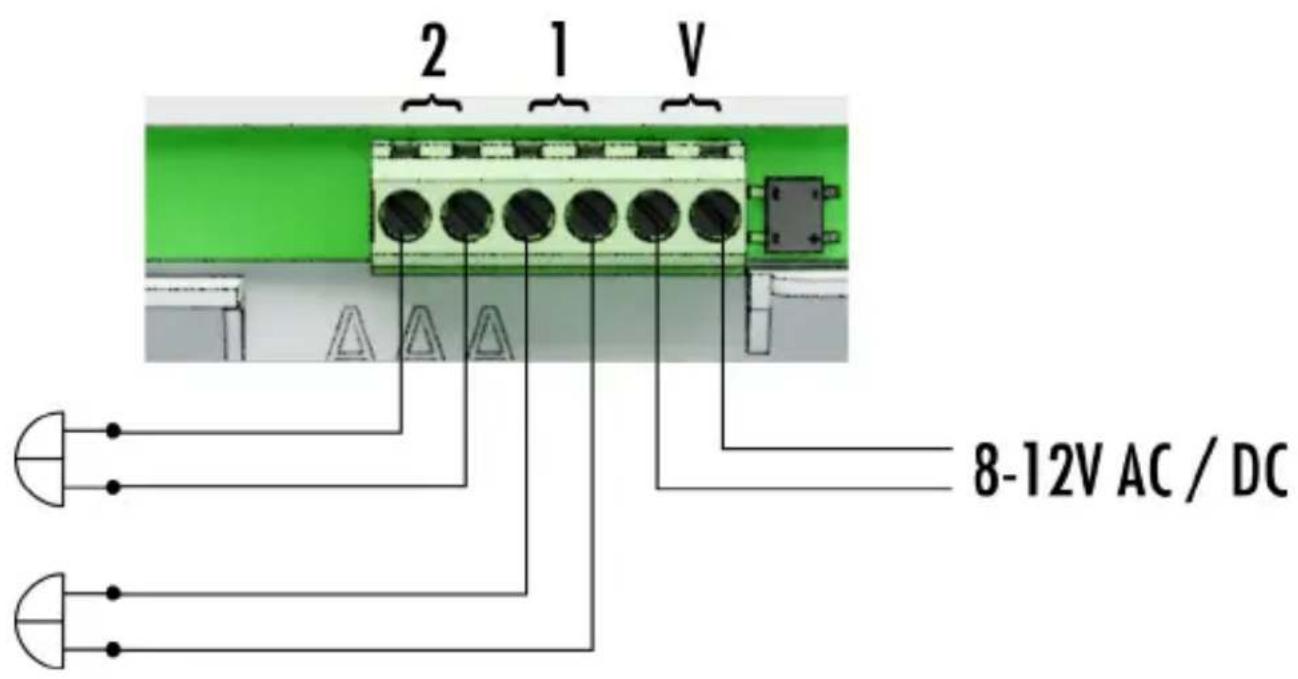

Voorbeeld aansluitschema's voor KTF-1 (gong met batterij):

NL

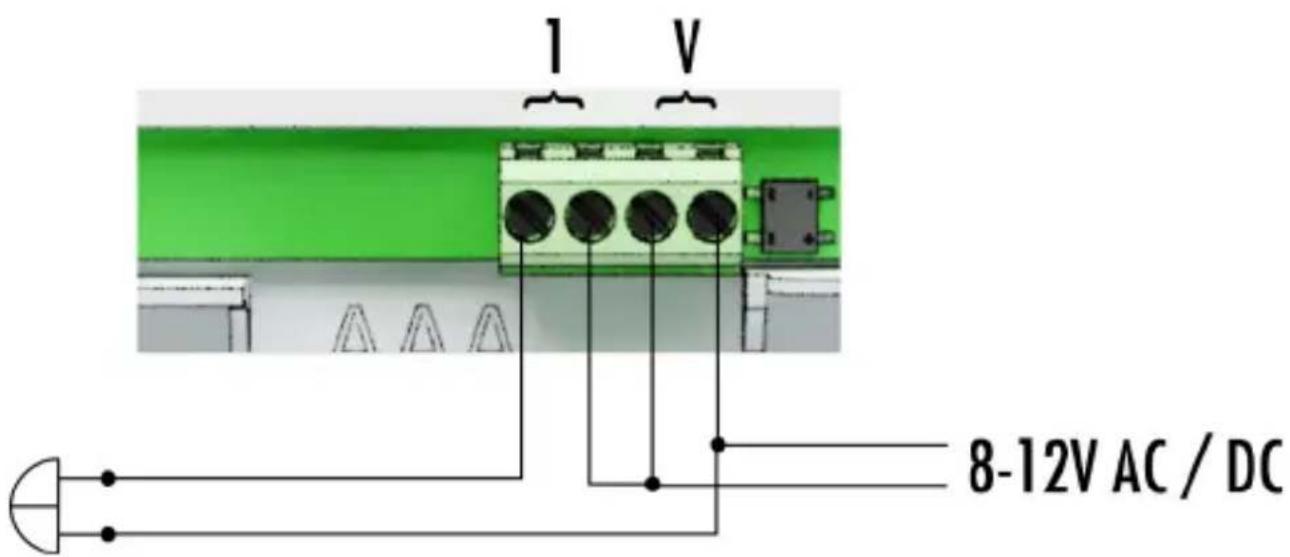

Voorbeeld aansluitschema's voor KTF-1 (gong met voeding):

Voorbeeld aansluitschema's voor KTF-2 (gong met batterij):

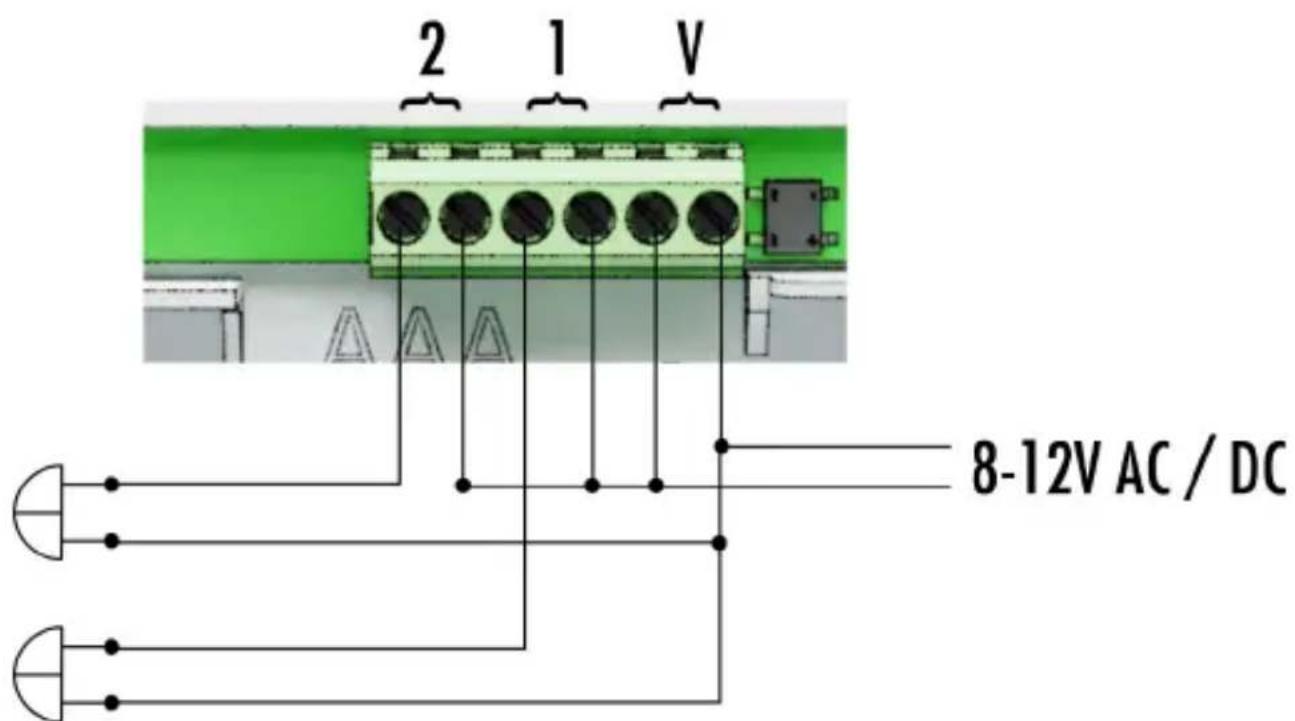

Voorbeeld aansluitschema's voor KTF-2 (gong met voeding):

NL

Voorbeeld aansluitschema's voor KTF-3 (gong met batterij):

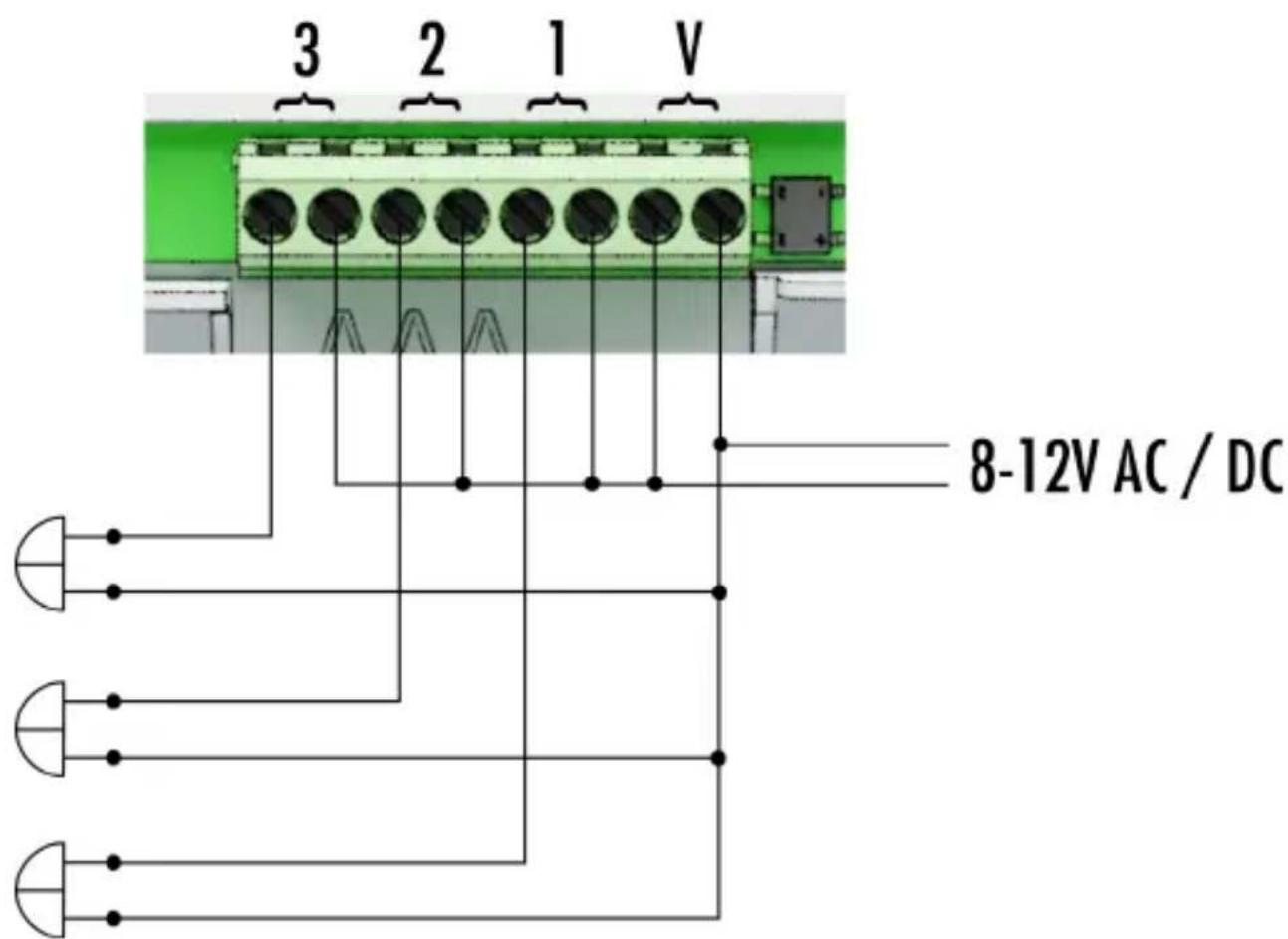

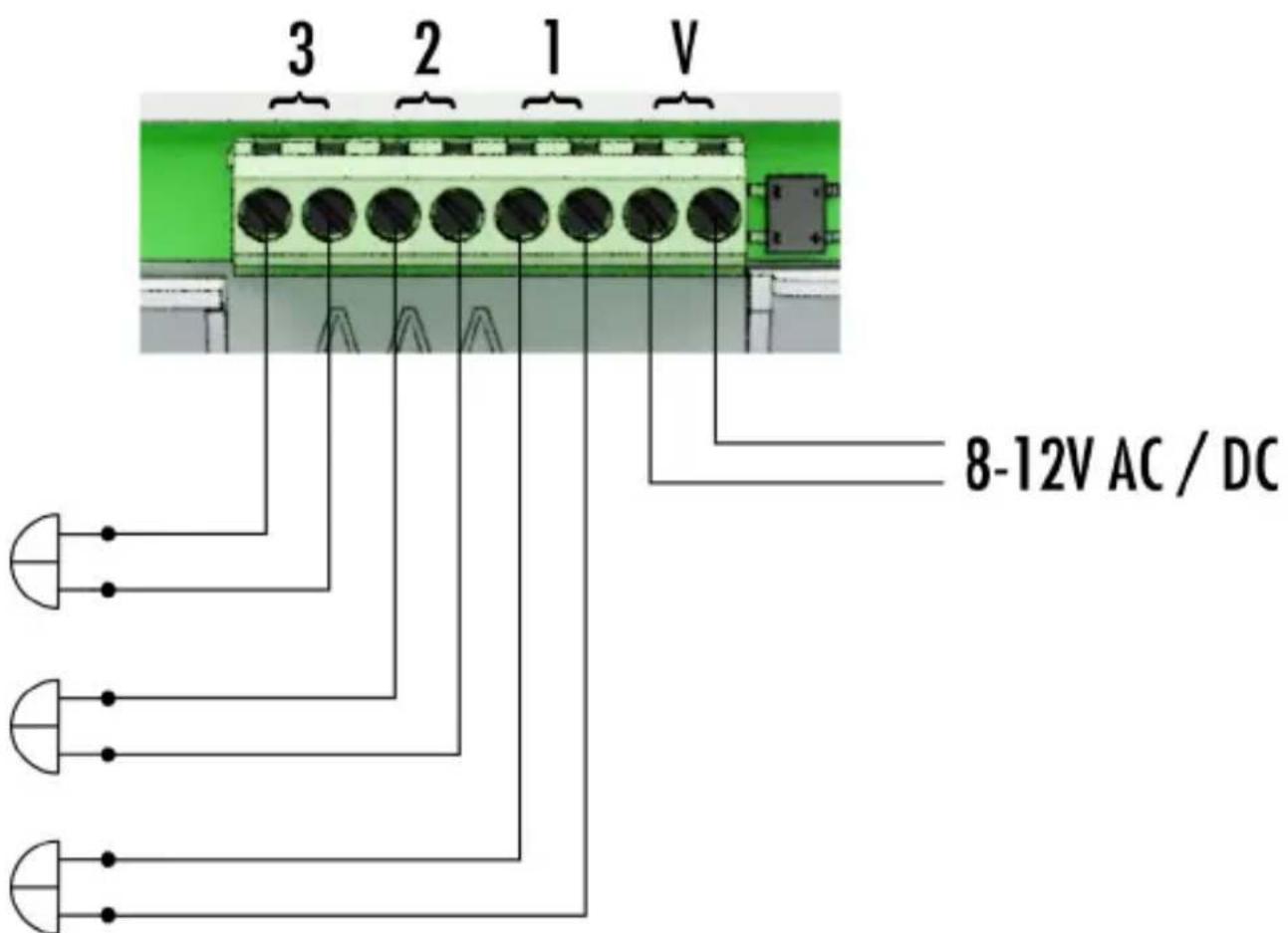

Voorbeeld aansluitschema's voor KTF-3 (gong met voeding):

NAAMBORDVERLIGHTING

Deze deurbelknop is voorzien van automatische naambordverlichting die in het donker automatisch inschakelt en bij helderheid waar uitschakelt.

Opmerking: Als er geen voeding is aangesloten, kan de deurbelknop nog steeds worden gezruikt; alleen de naambordverlichting werkt dan nicht.

VERVANGEN VAN HET LABELVELD

Het labelveld kan eenvoudig worden verrangen. Plaats, zoals weergegeven in figuur 1, voorziglichteen geschikte sleufschroevendraier aan de zijkant van het naambord en wip het voorziglichtaar voren zonder de behuizing te beschadigen. Onder het naambord bevindt zich het labelveld, dat nu eenvoudig kan worden verrangen.

Afmetingen van het labelveld:

·KTF-1:52mm×57mm
- KTF-2: 52 mm × 27 mm( 2x)
- KTF-3: 52 mm x 17 mm (3x)

TECHNISCHE GEGEVENS

Bedrijfsspanning: 8-12V AC of DC
Stroomverbruik: <1W
Belasthaarheid van het contact: max. 1A
- Beschermingsklasse: IP44
- Temperatuurbereik: -20°C tot +55°C

OPMERKINGEN

Onder invloed van sterke staatische, elektrische of hoogfrequente velden (ontladingen, mobiele telefoons, radiosystemen, mobiele telefoons, magnetrons) können storingen optreden.

Reiniging en onderhoud

Het oppervlak van de behuizing kan worden gereinigd met een zacht doeke bevochtigd met zeepwater. Gebruik geen schuurmiddelen of chemicalien.

VEILIGHEIDSINSTRUCTIES

Wij aanvaarden geen aansprakelijkheid voor schade aan eigendommen of personen die worden veroorzaakt door onjuist gebruik of het Niet opvolgen van de veiligheids instructies. In dergelijkke gezallenervaltelke garantie!

Uit veiligheids- en goedkeuringsredenen (CE) is het Niet toegestaan om het product eigenmachtig aan te passen of te wijzigen.

Laat het verpakkingsmaterialieniet zomaar liggen;plastic folie/zakken, piepschuimstukken,enz.,kunnen voor kinderen gevaarlijk spelgoed worden.

Raadpleeg een professional als u twijfels hebt over de werkig, veiligheid of aansluiting van het apparaat.

Ga voorzichtig om met het product - het kan worden beschadigd door stoten, slagen of vallen, zichs vanaf een lage hoogte.

GARANTIE-INFORMATIE

Wij garanderen gedurende eenperiode van 2aar vanaf de aankoopdatum dat dit product vrij is van defecten in materialen envakmanschap. Dit geldt alleen als het apparaat op normale wijze worden gebruikt en regelmatig worden onderhonden. De verplichtingen van deze garantie beperken zich tot de reparatie of verranging van elk onderdeel van het apparaat en gelden alleen op voorwaarde dat er geen ongeAutoriseerde wijzigingen of pogingen tot reparatie

zijn uitgevoerd. Uw wettelijk rechten als klant worden op geen enkele manier aangetast door deze garantie.

Let op!

Er is geen garantieanspraak in onder andere de volgende gevallen:

Bedieningsfouten
- Storingen door andere radiosystemen (bijv. mobiel gebruik)
- Externe interventions/-effecten
- Mechanische beschadigungen
- Schade door vochtigkeit
- Geen garantiebewijs (aankoopbewijs)

Bij schade veroorzaakt door het Niet naleven van deze handleiding vervalt de garantieaanspraak. Wij aanvaarden geen aansprakelijkheid voor gevolgschade! Wij aanvaarden geen aansprakelijkheid voor schade aan eigendommen of Personen die worden veroorzaakt door onjuist gebruik of het Niet opvolgen van de veiligheidsinstructies. In dergelijkke geallen vervalt elke garantie!

BEPERKING VAN AANSPRAKELIKHEID

De fabrikant is nicht aansprakelijk voor verlies of schade van welke aard dan ook, inclusief incidentele of gevolgschade, die direct of indirect voortvloeit uit het disfunctioneren van dit product.

Deze gebruiksaanwijzing is een publicatie van m-e GmbH modern-electronics
An den Kolonaten 37
26160 Bad Zwischenahn
Duitsland

De gebruiksaanwijzing komt overeen met de technische stand bij het ter persegaan. Wijzigingen in techniek en uitrusting zijn voorbehonden.
