BEDIENUNGSANLEITUNG KTF-1 m-e

Klingeltaster Modelle:

KTF-1 (1-Familien-Viante)

KTF-2 (2-Familien-Viante)

KTF-3 (3-Familien-Viante)

Vielen Dank für den Kauf diesen Klingeltasters.

Bitte lessen Sie die Bedienungsanleitung sorgfältig durch und bewahren Sie diese für eine spätere Verwendung auf.

Dieser Klingeltaster ist für kabelgebundenen Klingelanlagen konzipiert worden und bietet darauf pro Familie einen potentialfreien Schaltkontakt an.

Bei Anschluss einer Stromversorgung schaltet sich die Namensschild-

Beleuchtung bei Dunkelheit automatisch ein und bei Helligkeit wieder aus.

LIEFERUMFANG

KTF-1

1-Familien-Funk-Klingeltaster

Befestigungsmaterial

Betriebs- und Montageanleitung

KTF-2

2-Familien-Funk-Klingeltaster

Befestigungsmaterial

Betriebs- und Montageanleitung

KTF-3

3-Familien-Funk-Klingeltaster

Befestigungsmaterial

Betriebs- und Montageanleitung

LEGENDE

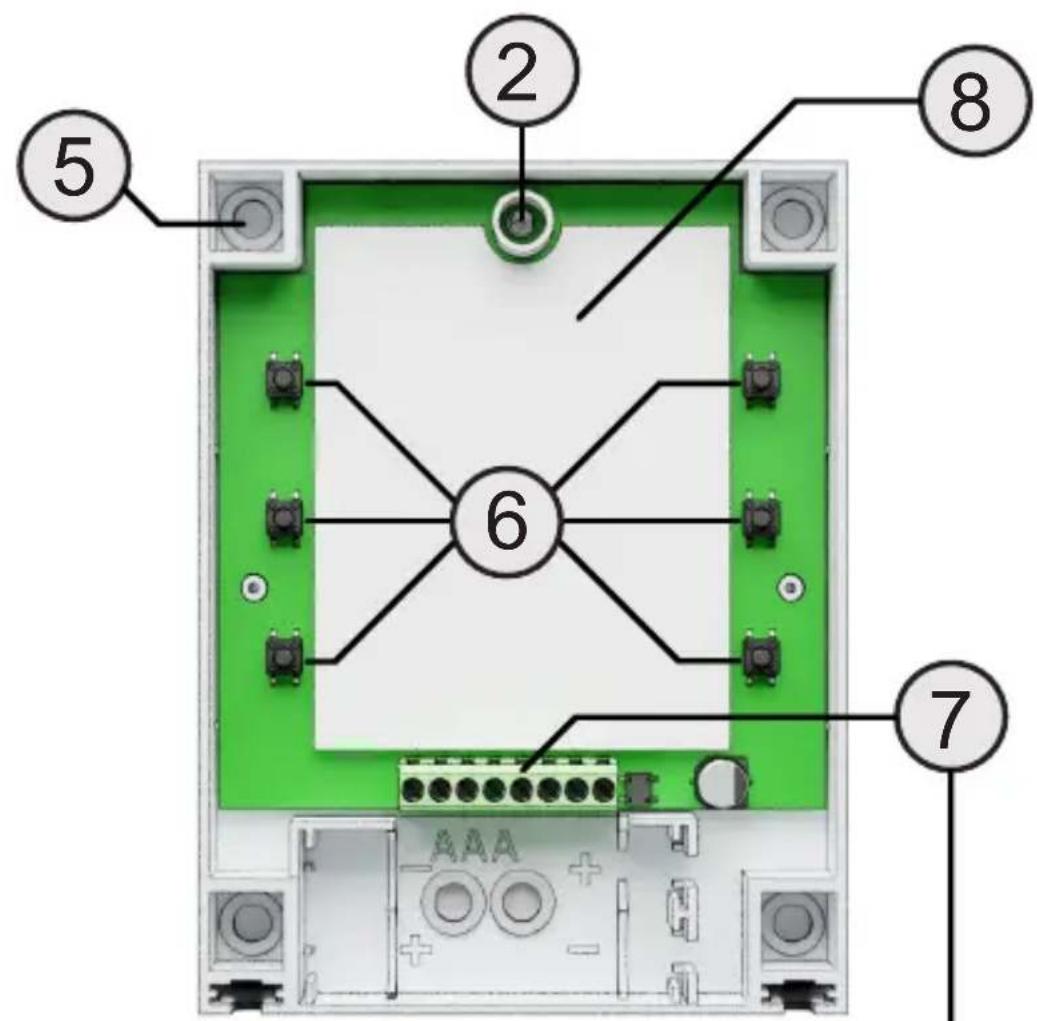

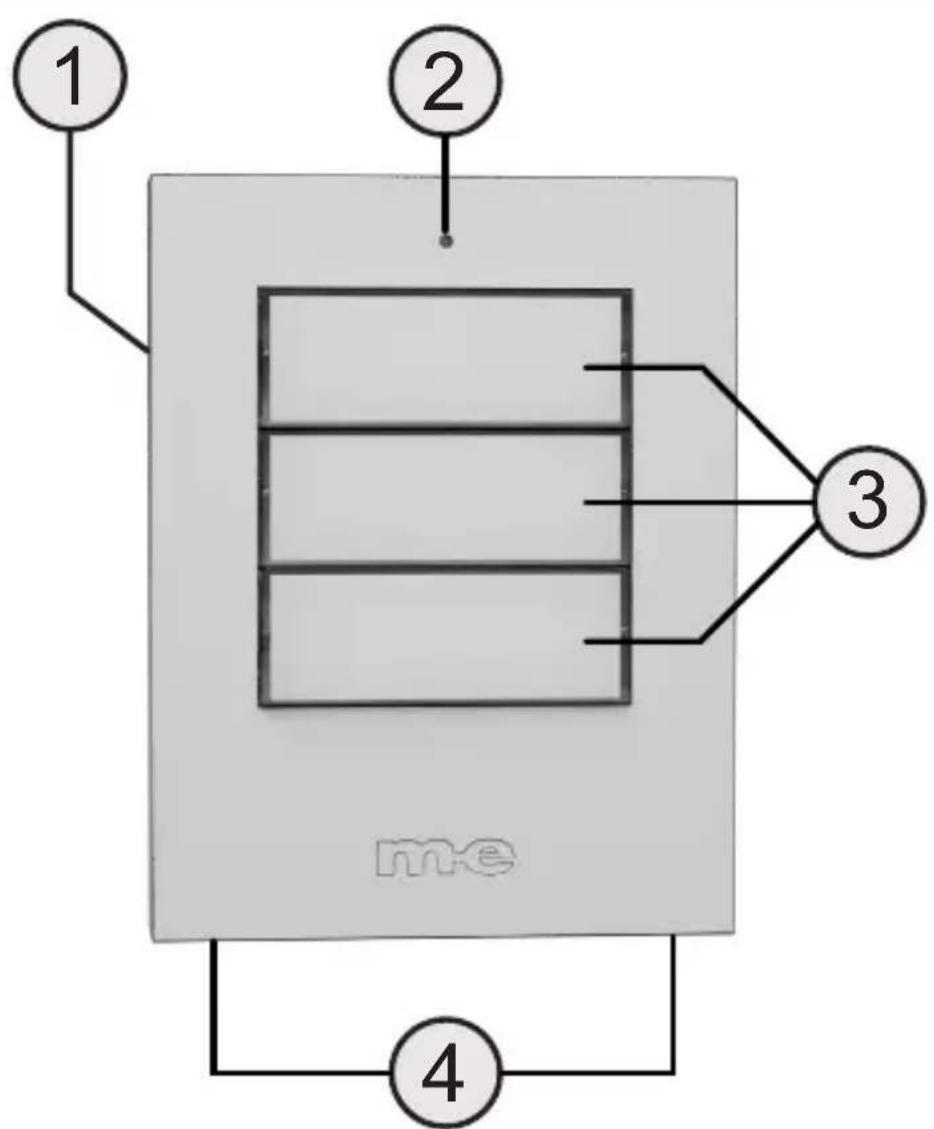

1 = Klingeltaster (KTF-3 ist abgebildet)
2 = Helligeitsensor
3 = Namensschild(er)
4 = Gehäuseschrauben
5 = Befestigungslöcher
6 = Klingeltaster auf Platine
7 = Anschlussklemmen
8 = Namensschild-Beleuchtung

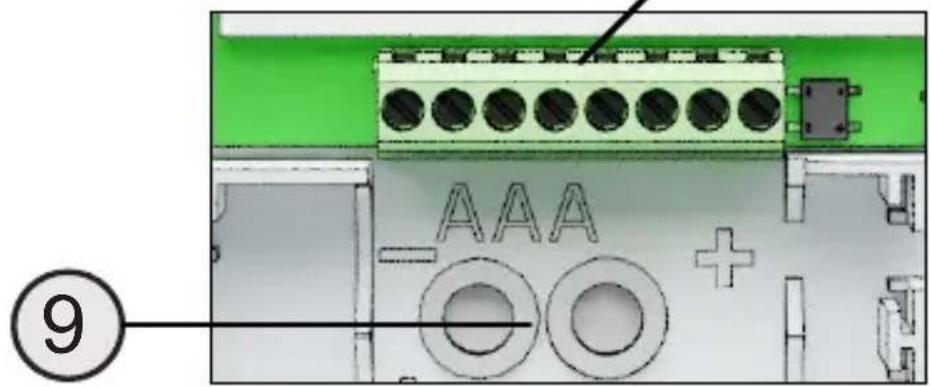

9 = Kabeleinführung

MONTAGE

Hinweis: Der Montageort solle möglichstiben sein, um ein Verziehen des Gehäuses während der Montage zu vermeiden. Wird eine externe Stromversorgung genutzt, sollenn sich die Anschlussleitungen am Montageort mittig im unteren Drittel hinter dem Klingeltaster befinden.

Öffnen des Gehäuses

Öffnen Sie den Klingeltaster, indem Sie die Gehäuseschrauben (4) mit einem passenden Schraubendreher (Torx T10) herausdrehen und dann vorsichtig das vordere Gehäuse abheben. Achten Sie damit darauf, dass das/die Namensschild/ernicht herausfallen.

Legen Sie das vordere Gehäuse und die Silikondichtung mit dem/den Namensschild/ern zur Seite, damit diese während der weiteren Montage nicht beschäftigt werden.

Befestigung

Sie können das hintere Gehäuse als Bohrschablone verwenden. Richten Sie these des am Montageort aus. Benutzen Sie dazu eine Wasserwaage und markieren Sie die Bohrlocher mit einem geeigneten Stift.

Bohren Sie mit einem 6mm-Steinbohrer die Löscher an den markierten Stellen in die Wand und stecken Sie einen der mitgelieferten Dübel in jeder Loch.

Hinweis: Falls Sie den Klingeltaster nicht auf einer Steinwand montieren, benutzen Sie entsprechend anderes Befestigungsmaterial (nicht im Lieferumfang).

Führer Sie die Anschlussleitung von hinten durch die Kabeleinführungen (9) in das Gehäuse.

Benutzen Sie die mitgelieferten Schrauben, um das hintere Gehäuse an der Wand zu befestigen.

Schließen des Gehäuses

Legen Sie die Silikondichtung mit dem/den Namenschild/ern in das vordere Gehäuse ein und setzen Sie beides zusammen auf das montierte hintere Gehäuse. Verschrauben Sie beide Gehauseteile mit den Gehauseschrauben.

ANSCHLUSS

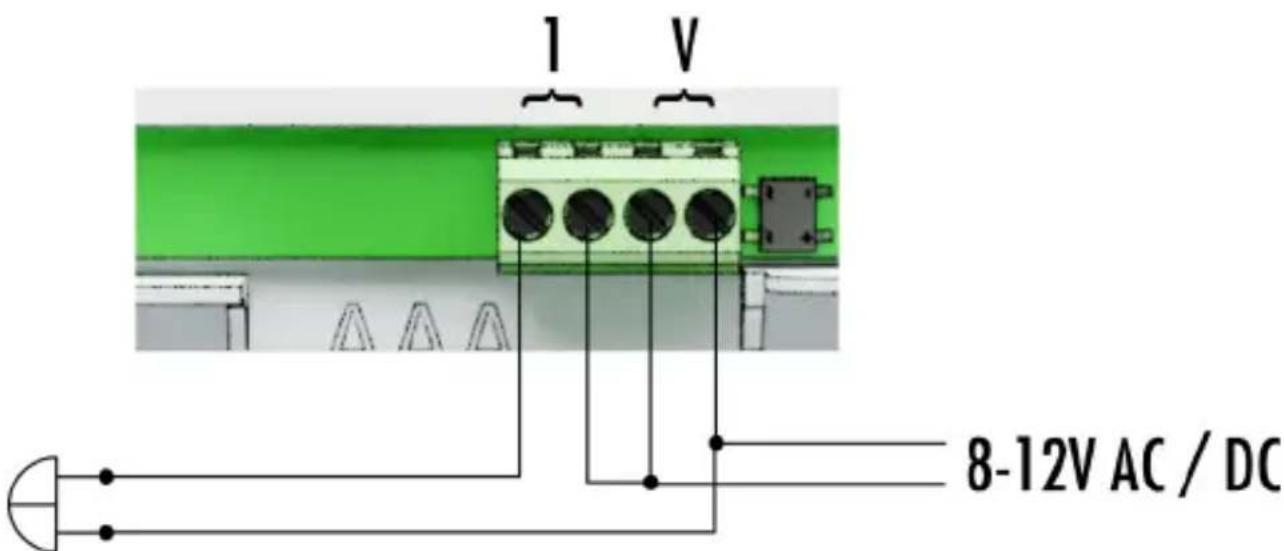

Dieser Klingeltaster bietet für jeder Familie einen potentialfreien Kontakt an den ein Turgong angeschlossen werden kann. Auf den folgenden Seiten finden Sie Beisielanschlusspläne für die jeweiligen Modelle.

Beispielanschlusspläne für KTF-1 (Gong mit Batterie):

DE

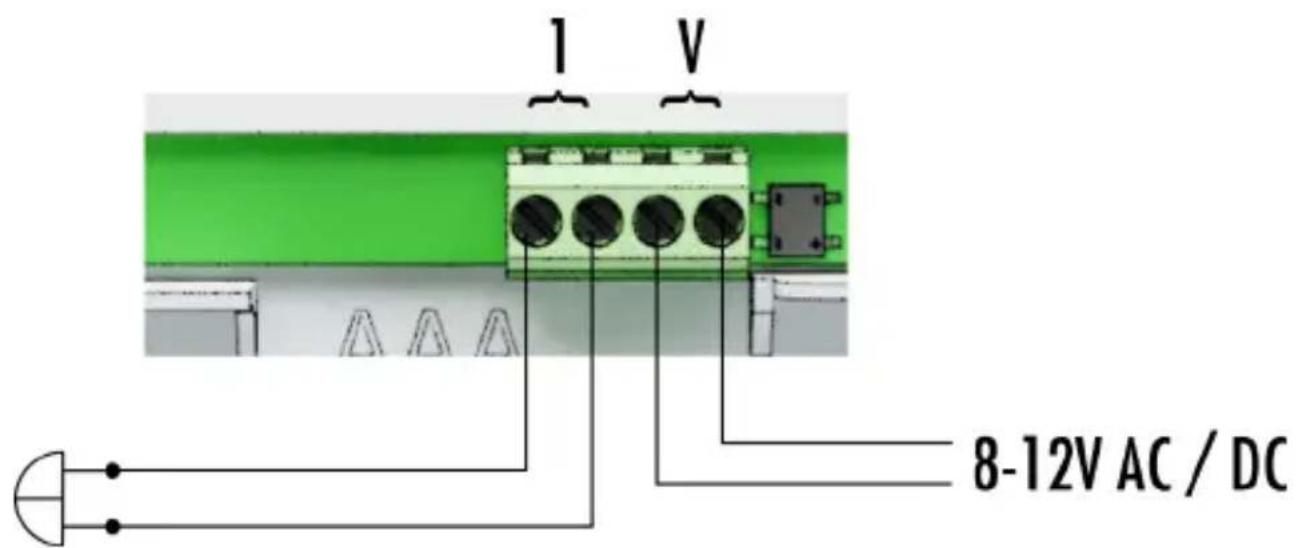

Beispielanschlusspläne für KTF-1 (Gong mit Netzteil):

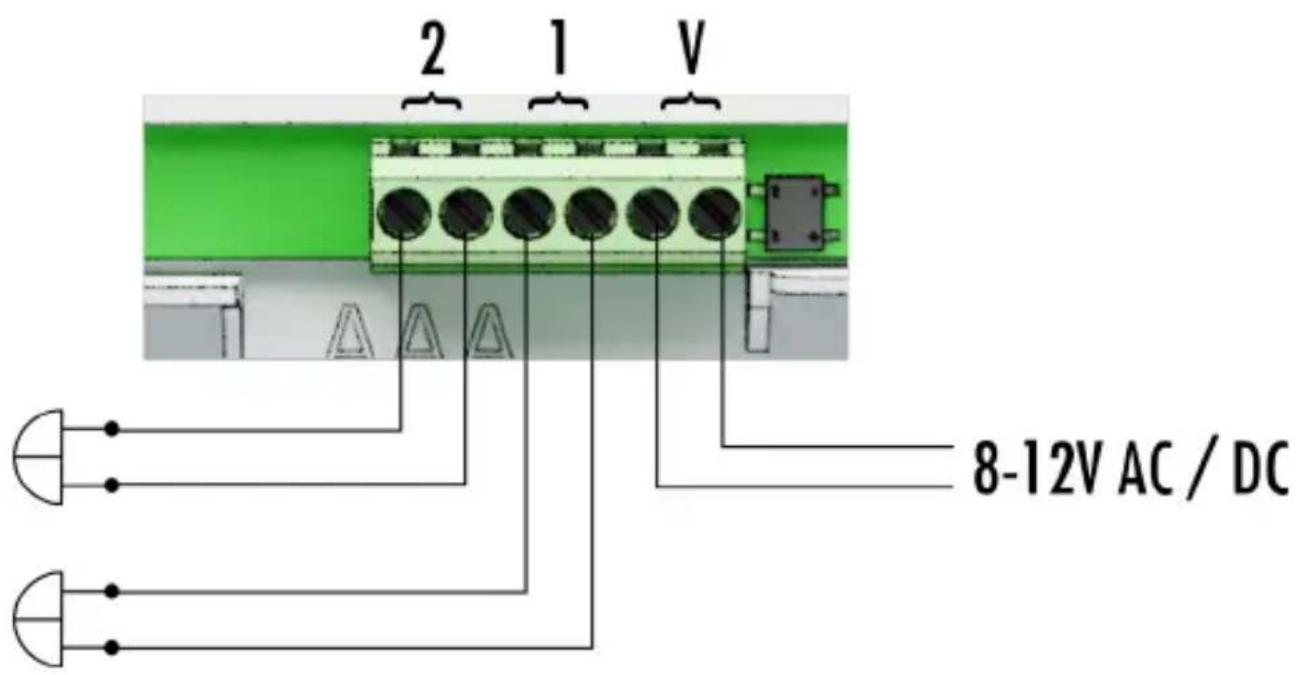

Beisielanschlusspläne für KTF-2 (Gong mit Batterie):

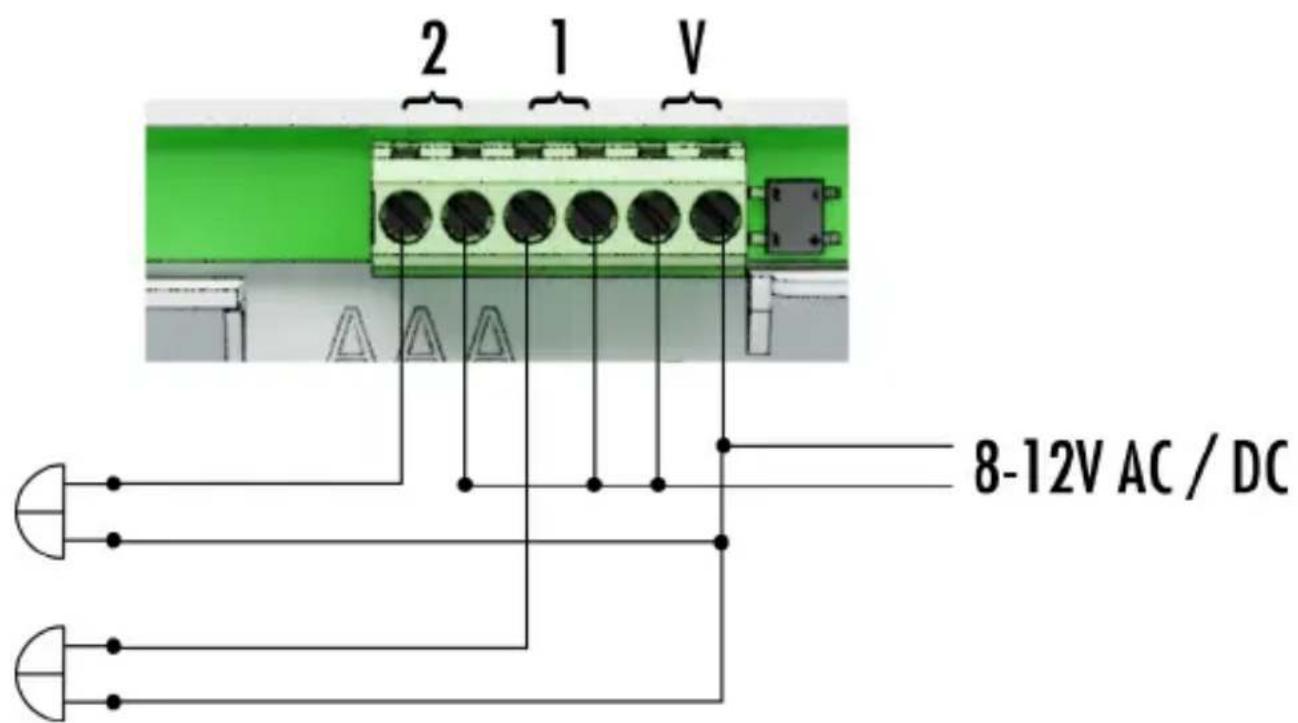

Beispielanschlusspläne für KTF-2 (Gong mit Netzteil):

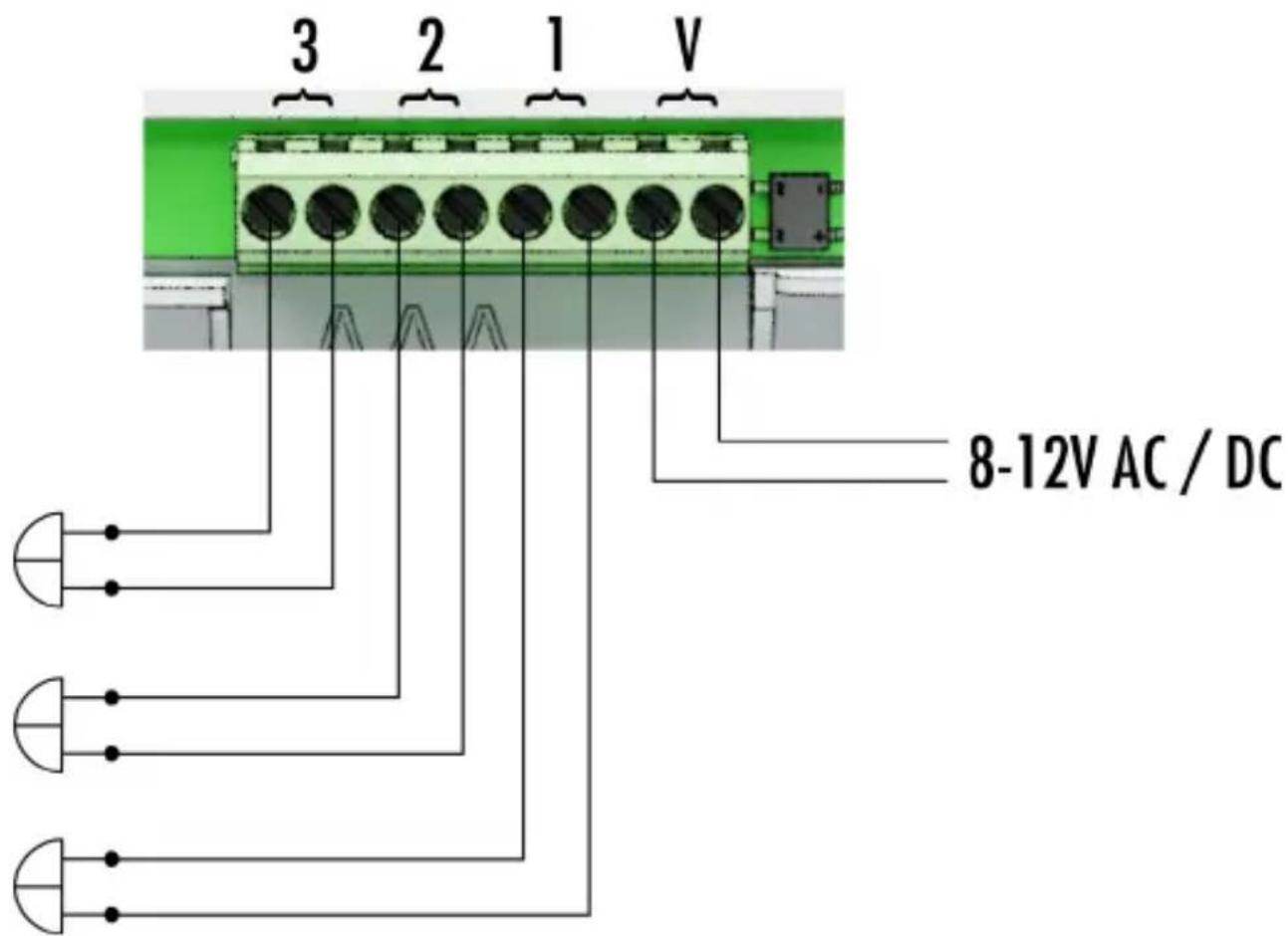

Beisielanschlusspläne für KTF-3 (Gong mit Batterie):

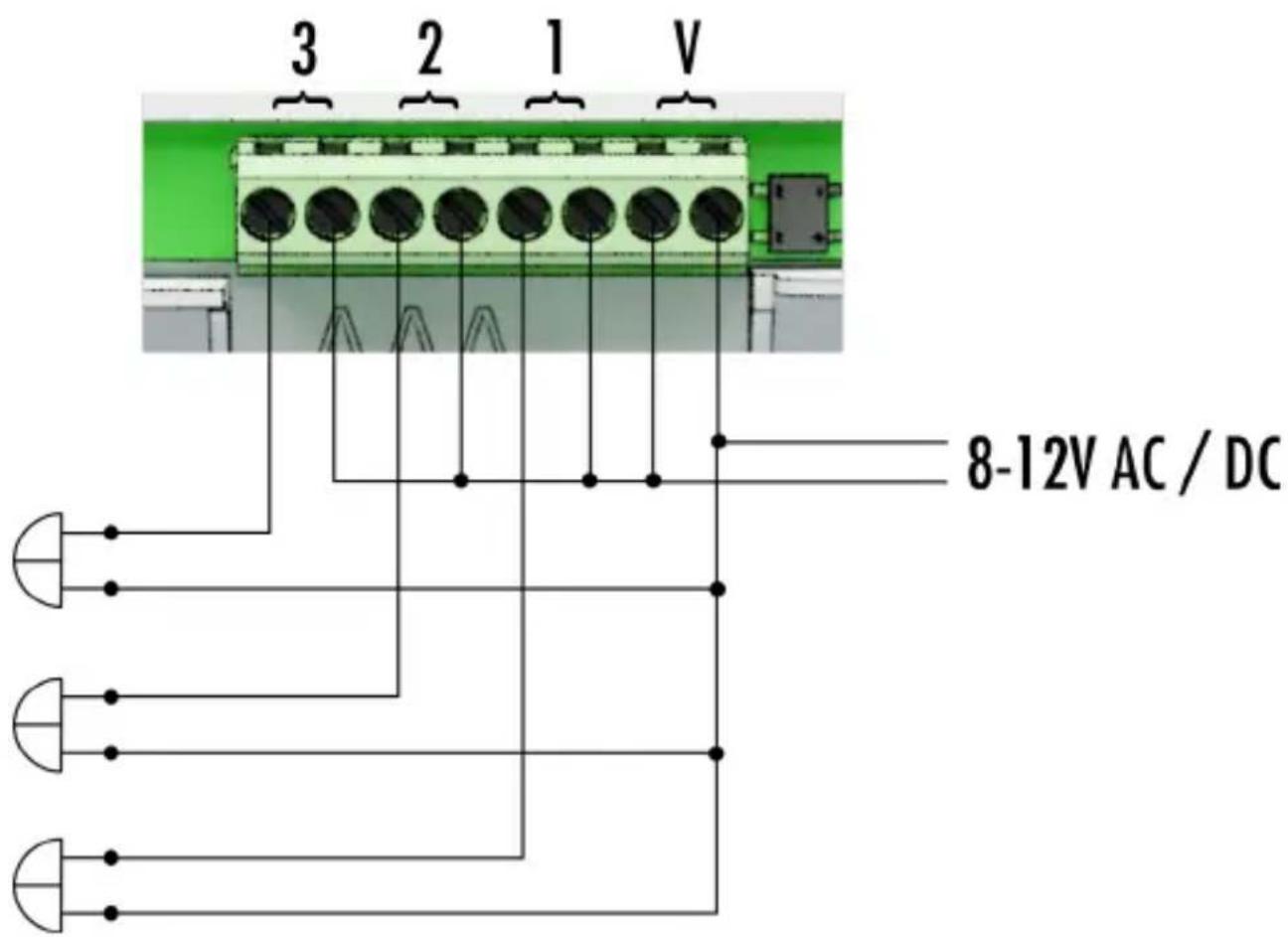

Beispielanschlusspläne für KTF-3 (Gong mit Netzteil):

NAMESSCHILD-BELEUCHTUNG

Dieser Klingeltaster ist mit einer automatischen Namensschild-Beleuchtung ausgestattet, welche sich bei Dunkelheit automatisch einschaltet und bei Helligkeit wieder ausschaltet.

Hinweis: Wird keine Stromversorgung angeschlossen, kann der Klingeltaster trotzdem eingesetzt werden, lediglich die Namensschildbeleuchtung ist dann ohne Funktion.

BESCHRIFTUNGSFELD AUSTAUSCHEN

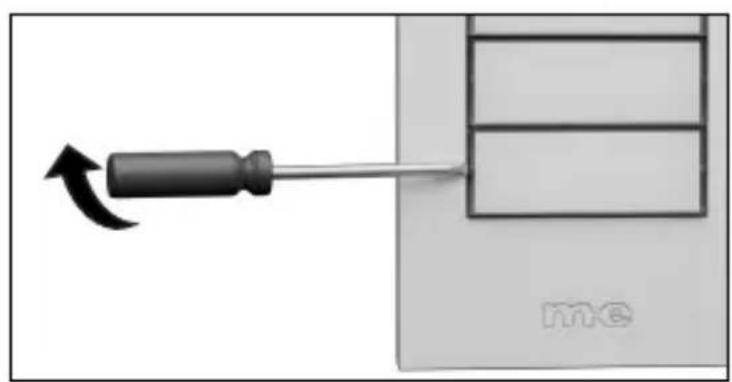

Das Beschriftrungsfeld kann einfach ausgetauscht werden. Setzen Sie, wie in Abb. 1 gezeigt, vorsichtig mit einem passenden Schlitzschraubendreher seitlich am Namensschild an und hebeln Sie es damit vorsichtig und ohne das Gehäuse zu beschädigen nach vorne ab. Darunter befindet sich das Beschriftrungsfeld, welches nun einfach ausgetauscht werden kann.

Die Abmessungen für das Beschriftungsfeld:

·KTF-1:52mm×57mm
·KTF-2:52mm×27mm(2x)
- KTF-3: 52mm x 17mm (3x)

TECHNISCHE DATEN

• Betriebsspannung: 8-12V AC oder DC
  Stromaufnahme: <1W
  Kontaktbelastbarkeit: max. 1A
  Schutzklasse: IP44
• Temperaturbereich: -20°C bis +55°C

HINWEISE

Unter Einwirkung von starken statischen, elektrischen oder hochfrequenten Feldern (Entladungen, Mobiltelefonen, Funkanlagen, Handys, Mikrowellen) kann es zu Funktionsbeeinträchtigungen kommt.

Reinigung und Pflege

Die Oberfläche des Gehäuses kann mit einem mit Seitenlauge angefeuchteten weichen Tuch gereinigt werden. Verwenden Sie keine Scheuermittel oder Chemikalien.

SICHERHEITSHINWEISE

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In diesen Fälle erlischt jeder Garantieanspruch!

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tuten, Styroproteile etc. konnten für Kinder zu einem gefährlichen Spielzeug werden.

Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.

Gehen Sie vorsichtig mit dem Produkt um - durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.

GARANTIE-INFORMATIONEN

Es wird für die Dauer von 2 Jahren ab Kaufdatum gewährleistet, dass these Produkt frei von Defekten in den Materialien und in der Ausführung ist. Dies trifft nur zu, wenn das Gerät in üblicher Weise benutzt wird und regelmäßig instand gehalten wird. Die Verpflichtungen dieser Garantie werden auf die Reparatur oder den Wiedereinbau irgendines Teils des Gerätes begrenzt und gelten nur

unter der Bedingung, dass keine unbefugten Veränderungen oder versuchte Reparaturen vorgenommen wurden. ihre gesetzlichen Rechte als Kunde werden in keiner Weise durch diese Garantie beeinträchtigt.

Bitte beachten Sie!

Es besteht kein Anspruch auf Garantie in u. a. folgenden Fälle:

Bedienungsfehler
- Störungen durch andere Funkanlagen (z.B. Handybetrieb)
Fremdeingriffe/-wirkungen
- Mechanische Beschädigungen
- Feuchtgigkeitsschäden
- Kein Garantie-Nachweis (Kaufbeleg)

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbechten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fälle erlischt jeder Garantieanspruch!

HAFTUNGSBESCHRANKUNG

Der Hersteller ist nicht für den Verlust oder die Beschädigung irgendwelcher Art einschließlich der beiläufigen oder Folgeschäden haftbar, die direkt oder indirect aus der Störung这点 Produktes resultieren.

These Betriebsanleitung ist eine Publikation der m-e GmbH modern-electronics
An den Kolonaten 37
26160 Bad Zwischenahn

Die Betriebsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

KTF-1

KTF-2

KTF-3

ENGLISH

Fig.1

Fig.2

Doorbell Button Models

KTF-1 (1-family variant)
KTF-2 (2-family variant)
KTF-3 (3-family variant)

26160 Bad Zwischenahn

Germany

26160 Bad Zwischenahn

Allemagne

Hiermit erklart die m-e GmbH modern-electronics, dass diesen Gerät den folgenden Richtlinien entspricht:

RoHS 2011/65/EU EMC 2014/30/EU LVD 2014/35/EU

Die KONFORMITÄTSERKLÄRUNG kann unter folgender Adresse abgerufen werden: http://www.m-e.de/download/ce/ktf-1-3ce.pdf
