GEBRUIKSAANWIJZING LS-570 LENCO

Het gebruik van bedieningen of afstellingen of het uitvoeren van procedures anders dan hierin gespecificeerd, kan leiden tot blootstelling aan gevaarlijke straling.

VOORZORGSMAATREGELEN VÓ Ó R GEBRUIK

NEEM DEZE INSTRUCTIES IN ACHT:

1. Bedek of blokkeer geen van de ventilatieopeningen. Als u het apparaat op een schap plaatst, dient u 5 cm ruimte rondom het gehele apparaat vrij te laten.
2. Installeer in overeenstemming met de meegeleverde gebruikershandleiding.

3. Houd het apparaat uit de buurt van warmtebronnen zoals radiatoren, kachels, fornuizen, kaarsen en andere warmtegenererende producten of open vuur. Het apparaat kan alleen worden gebruikt in gematigde klimaten. Extreem koude of warme omgevingen dienen te worden vermeden. Bedrijfstemperatuur tussen 0 en 35 °C.

4. Gebruik het apparaat niet in de buurt van krachtige magnetische velden.

5. Elektrostatische ontlading kan de normale werking van dit apparaat verstoren.

Als dit het geval is, stelt u het apparaat gewoon opnieuw in en start u het opnieuw. Volg hierbij de handleiding. Wees voorzichtig tijdens bestandsoverdracht en voer dit uit in een omgeving zonder statische interferentie.

1. Waarschuwing! Steek geen voorwerpen in het product via de ventilatie- of andere openingen. Er is hoge spanning aanwezig in het product en als u er een voorwerp insteekt, kan dat tot elektrische schokken en/of kortsluiting van de interne onderdelen leiden. Laat om dezelfde reden geen water of vloeistof op het product terechtkomen.

2. Gebruik het apparaat niet in natte of vochtige ruimtes zoals badkamers, keukens met veel stoom of in de buurt van zwembaden.

3. Stel het apparaat niet bloot aan druppels of spetters en zorg ervoor dat er geen met vloeistof gevulde voorwerpen, zoals vazen, op of in de buurt van het apparaat worden geplaatst.

4. Gebruik dit apparaat niet als er condensatie kan optreden. Wanneer het apparaat in een warme en vochtige kamer wordt gebruikt, dan kunnen er waterdruppeltjes of condensatie binnenin het apparaat worden gevormd waardoor het apparaat mogelijk niet meer goed werkt; houd en apparaat 1 of 2 uur op UIT staan voordat u de voeding weer inschakelt: het apparaat dient droog te zijn voordat deze stroom ontvangt.

5. Al is dit apparaat met de grootste zorg vervaardigd en meerdere keren gecontroleerd voordat het de fabriek verliet, toch is het mogelijk dat er problemen optreden, zoals bij alle elektrische apparaten. Als u rook, overmatige warmteontwikkeling of andere onverwachte verschijnselen constateert, dient u onmiddellijk de stekker uit het stopcontact te trekken.

6. Dit apparaat moet van stroom worden voorzien door een bron zoals gespecificeerd op het nominale specificatielabel. Als u niet zeker weet welk type stroomvoorziening in uw huis wordt gebruikt, neem dan contact op met uw dealer of het plaatselijke energiebedrijf.

7. Houd uit de buurt van dieren. Sommige dieren bijten graag op voedingskabels.

8. Gebruik een zachte, droge doek om het apparaat schoon te maken. Gebruik geen oplosmiddelen of vloeistoffen op benzinebasis.

U kunt een vochtige doek met verdund schoonmaakmiddel gebruiken om hardnekkige vlekken te verwijderen.

1. De leverancier is niet verantwoordelijk voor schade of verlies van gegevens veroorzaakt door storing, misbruik, modificatie van het apparaat of vervanging van de batterij.

2. Zorg ervoor de verbinding niet te verbreken terwijl het apparaat bezig is met formatteren of bestandsoverdracht. Gegevens kunnen anders corrupt of verloren raken.

3. Als het apparaat een USB-afspeelfunctie heeft, moet de USB-geheugenstick rechtstreeks in het apparaat worden gestoken. Gebruik geen USB-verlengsnoer, omdat deze interferentie kan veroorzaken waardoor uw gegevens verloren kunnen gaan.
4. Het nominale specificatielabel is te vinden op het onder- of achterpaneel van het apparaat.
5. Dit product is niet bestemd voor gebruik door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of met een tekort aan kennis en ervaring, tenzij een persoon verantwoordelijk voor hun veiligheid toezicht houdt of instructies heeft gegeven voor het correcte gebruik van het apparaat.
6. Dit product is uitsluitend bedoeld voor niet-professioneel gebruik en niet voor commercieel of industrieel gebruik.
7. Zorg ervoor dit apparaat op een stabiele plek te plaatsen. Beschadigingen veroorzaakt door het gebruik van dit apparaat in een onstabiele positie, trillingen of schokken of door het niet opvolgen van andere waarschuwingen of voorzorgsmaatregelen beschreven in deze gebruikershandleiding, worden niet gedekt door de garantie.
8. Verwijder nooit de behuizing van dit apparaat.
9. Plaats dit apparaat nooit op andere elektrische apparatuur.
10. Houd plastic zakken uit de buurt van kinderen.
11. Gebruik alleen uitbreidingen/accessoires gespecificeerd door de fabrikant.

12. Laat alle reparaties over aan bevoegd onderhoudspersoneel. Reparatie is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigde voedingskabel of stekker, wanneer vloeistof is gemorst of voorwerpen in het apparaat zijn gevallen, wanneer het apparaat is blootgesteld aan regen of vocht, niet normaal functioneert of is gevallen.

13. Langdurige blootstelling aan harde geluiden van persoonlijke muziekspelers kan leiden tot tijdelijk of permanent gehoorverlies.

14. Als het product wordt geleverd met een voedingskabel of AC-stroomadapter:

15. Als er problemen optreden, koppel de AC-voedingskabel dan los en laat reparaties over aan bevoegd personeel.

16. Niet op de stroomadapter gaan staan of deze indrukken. Wees zeer voorzichtig, vooral in de buurt van de stekkers en waar de kabel uit het apparaat komt. Plaats geen zware voorwerpen op de stroomadapter, om beschadiging ervan te voorkomen. Houd het gehele apparaat buiten bereik van kinderen! Wanneer kinderen met de voedingskabel spelen, kunnen zij ernstig letsel oplopen.
17. Koppel dit apparaat los tijdens onweer of wanneer deze voor een lange periode niet wordt gebruikt.
18. Het stopcontact moet in de buurt van de apparatuur zijn geïnstalleerd en eenvoudig te bereiken zijn.
19. Zorg ervoor stopcontacten of verlengsnoeren niet te overbelasten. Overbelasting kan tot brand of elektrische schokken leiden.
20. Apparaten met een klasse 1 constructie moeten worden aangesloten op een stopcontact met randaarde.
21. Apparaten met een klasse 2 constructie vereisen geen aardverbinding.
22. Houd altijd de stekker vast wanneer u deze uit het stopcontact trekt. Trek niet aan de voedingskabel. Dit kan anders een kortsluiting veroorzaken.

23. Gebruik geen beschadigde voedingskabel of stekker of een los stopcontact. Dit kan anders leiden tot brand of elektrische schokken.

24. Als het product een afstandsbediening met knoop-/celbatterijen bevat of daarmee wordt geleverd:

Waarschuwing:

• "Batterij niet inslikken, gevaar op chemische brandwonden" of soortgelijke werking.
• [De afstandsbediening meegeleverd met] Dit product bevat een knoop-/celbatterij. Als de batterij wordt ingeslikt, kan deze in slechts 2 uur ernstige en zelfs fatale interne brandwonden veroorzaken.
• Houd zowel nieuwe als verbruikte batterijen uit de buurt van kinderen.
• Als het batterijvak niet goed sluit, gebruik het product dan niet langer en houd het uit de buurt van kinderen.

• Als u denkt dat batterijen zijn ingeslikt of in een lichaamsdeel zijn geplaatst, dient u onmiddellijk medische hulp in te roepen.

• Waarschuwing m.b.t. het gebruik van batterijen:

• Risico op ontploffing als de batterij incorrect is geïnstalleerd.

• Vervang alleen door hetzelfde of een gelijkwaardig type.
• Stel de batterij niet bloot aan extreem hoge of lage temperaturen of een lage luchtdruk op grote hoogte tijdens gebruik, opslag of transport.
• Vervanging van een batterij door een incorrect type kan leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas.
• Verwijdering van een batterij in vuur of een hete oven of het mechanisch verpletteren of snijden van een batterij kan leiden tot een ontploffing.
• Laat een batterij nooit achter in omgevingen met extreem hoge temperaturen, anders kan dit leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas.
• Stel een batterij nooit bloot aan een extreem lage luchtdruk, anders kan dit leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas.
• Houd rekening met de impact op het milieu bij het afdanken van batterijen.

INSTALLATIE

• Pak alle onderdelen uit en verwijder het beschermende materiaal.
• Sluit het apparaat niet aan op het lichtnet voordat de correcte netspanning is geverifieerd en alle andere aansluitingen tot stand zijn gebracht.

* Deze instructies betreffen enkel producten met een stroomkabel of AC stroomadapter.

Inhoud:

Stroomadapter

USB-kabel

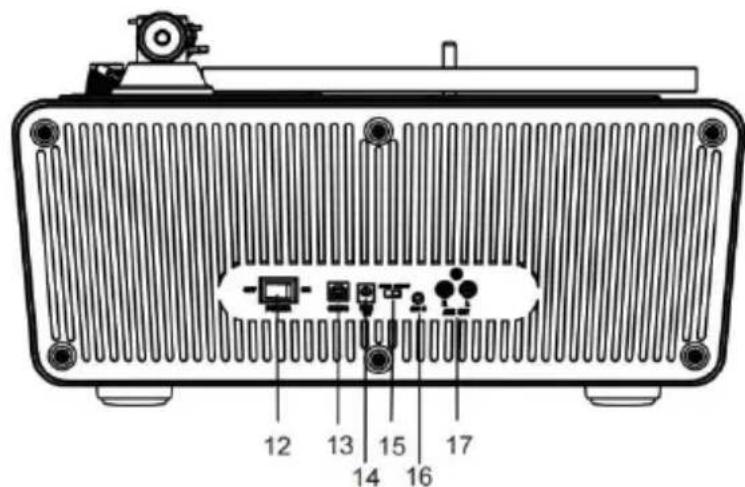

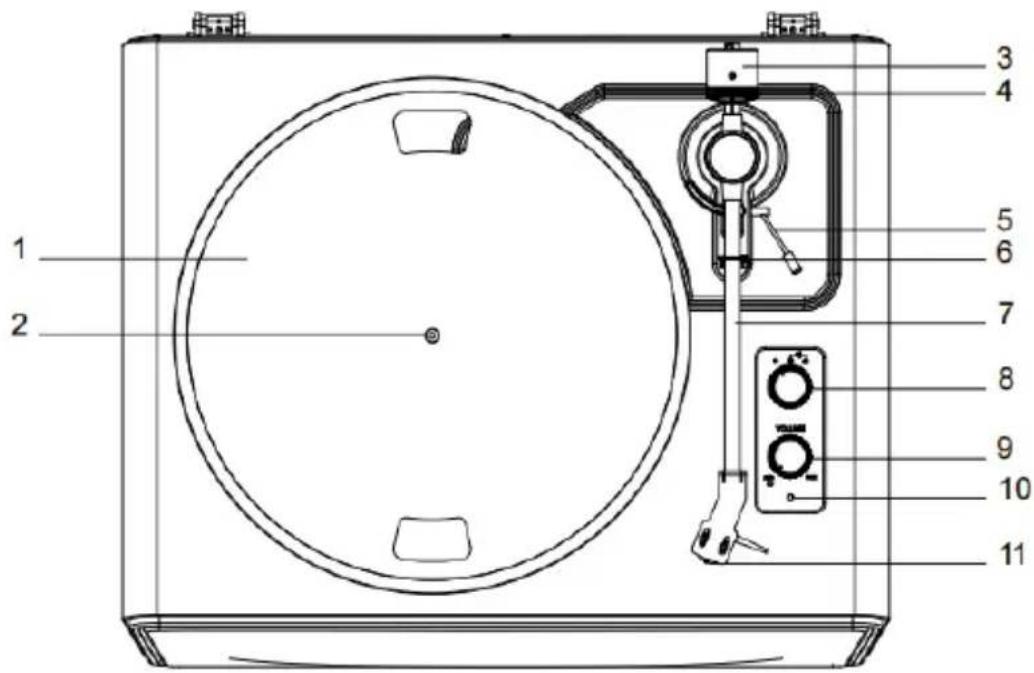

Productbeschrijving

1 2 3 4 5 6 7 8 9 10 11

12 13 15 14 16 17

1. Platenspelerplateau
2. Platenspelerspindel
3. Contragewicht
4. Schijf aandrijfkracht
5. Toonarmhendel
6. Toonarmklem
7. Toonarm
8. Functieknop

9. Aan/uit& volumeknop

10. Indicator

11. Cartucho
12. Aan/uit-schakelaar
13. USB-PC-aansluiting
14. Voedingaansluiting
15. Schakelaar Phono & AUX OUT
16. Stekker AUX IN
17. RCA-stekkers van Phono & AUX OUT

Inbegrepen onderdelen

Alvorens de platenspeler te installeren, controleer de inhoud van de verpakking om ervoor te zorgen dat alle hiernavermelde onderdelen aanwezig zijn en geen zichtbare schade hebben. Bewaar de originele verpakkingsmaterialen voor omwisseling of retourzending.

1. Platenspeler apparaat

2. Stroomadapter

3. Deksel platenspeler

4. Onderlegger

5. Plateau met riem

6. Contragewicht

7. Gradenboog voor patroonalignering

8. Adapter 45 toeren

9. Gebruiksaanwijzing

10. USB-kabel

11. 4 x poot

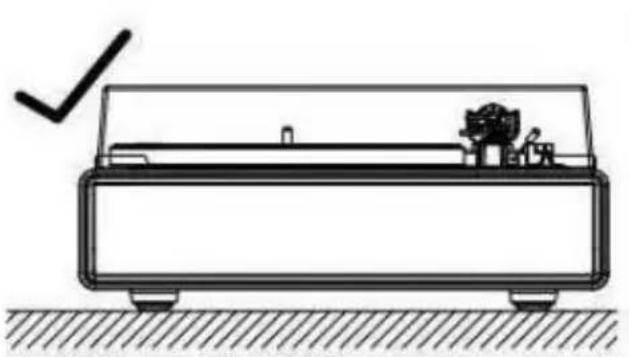

De platenspeler monteren

. Monteer de platenspeler op een effen oppervlak.
. Om de effecten van trillingen en akoestische druk te vermijden, monteer de platenspeler niet naast voorwerpen zoals speakers.
. De platenspeler kan radiostatische lading opnemen indien het geplaatst wordt naast een radio. Probeer daarom de platenspeler uit de buurt van radio's te houden.
. Indien de platenspeler dichtbij toestellen is (mobiele telefoon, enz.) die sterke radiogolven uitzenden, kan er geluid optreden.

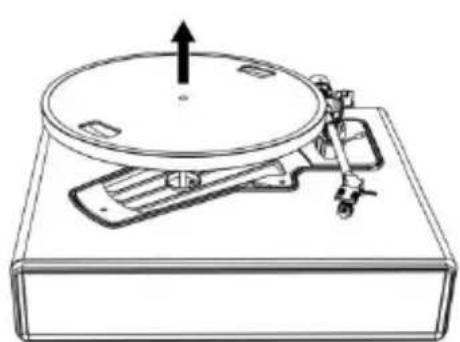

Plateau platenspeler en installatie van de riem

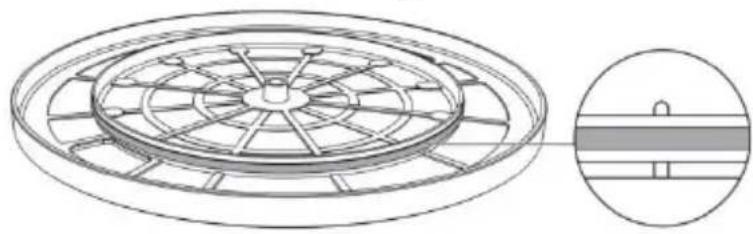

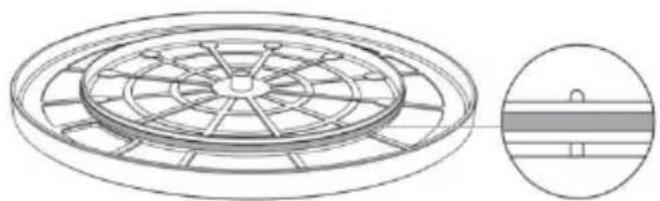

1. Draai het plateau om en controleer de stand van de riem.

Zorg ervoor dat de aandrijfriem een lus heeft in het midden van de cirkel. Indien de aandrijfriem te hoog of te laag is in deze cirkel kan dit ertoe leiden dat de aandrijfriem eraf valt of dat de snelheid niet stabiel is.

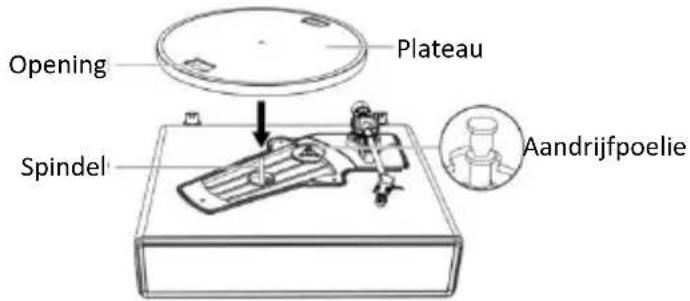

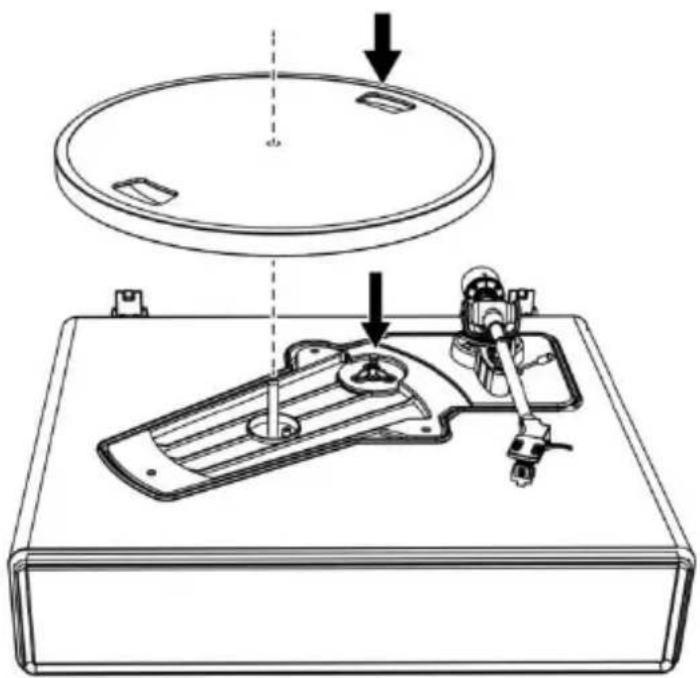

1. Plaats het plateau op de spindel.

Zorg ervoor dat het plateau goed vastzit op de spindel.

Opening Plateau Spindel Aandrijfpoelie

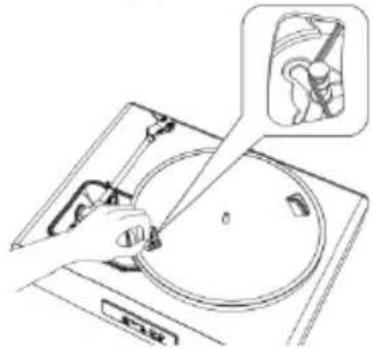

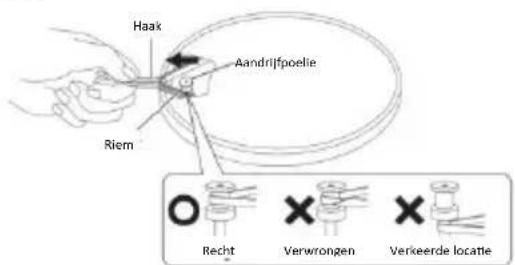

1. Plaats de riem op de aandrijfpoelie.

Aligneer één van de openingen van het plateau met de aandrijfpoelie, en terwijl u trekt aan beide uiteinden van het rode lint dat bevestigd wordt aan de riem, plaatst u de riem op de aandrijfpoelie zoals op het schema. Terwijl u dit doet, zorg ervoor dat de riem niet verwrongen wordt.

Haax Aandrijfpoelie Riem Recht Verwrongen Verkeerde locatie

1. Verwijder het rode lint van de riem.

Het draaien van het plateau

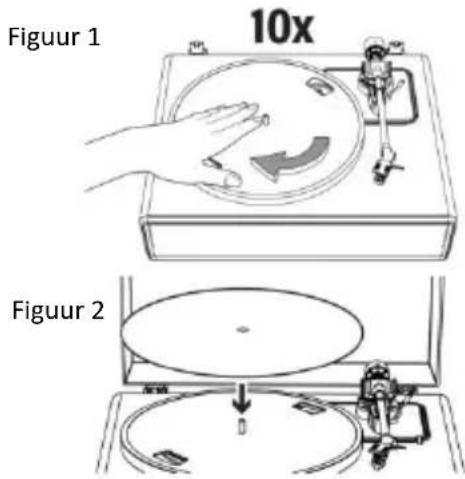

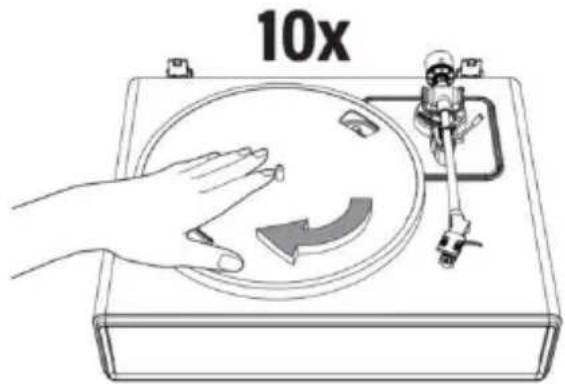

1. Met uw handen draait u langzaam het plateau tien keer in wijzerzin (Figuur 1).

2. Deze stap is om het automatische mechanisme te resetten, en eventuele verdraaiingen in de riem te verwijderen en ervoor te zorgen dat de riem zachtjes langs de aandrijfrand gaat aan de onderkant van het plateau.

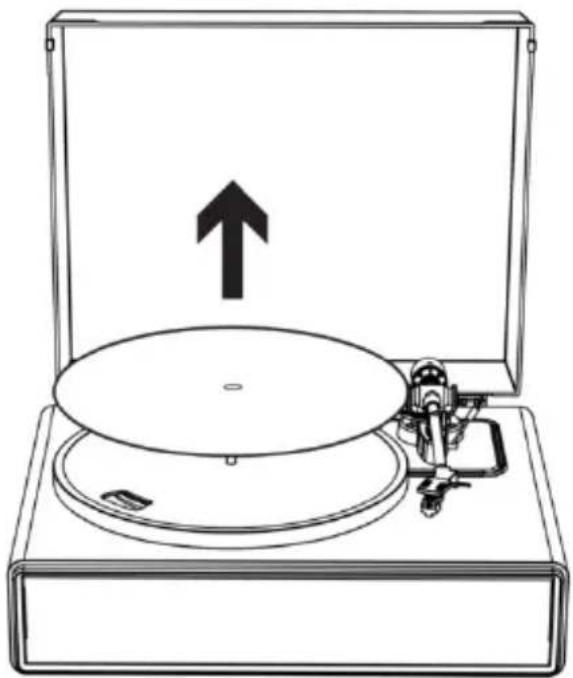

3. Plaats de onderlegger bovenop het plateau. Zorg ervoor dat het logo op de onderlegger aan de bovenkant is (Figuur 2).

Aanpassing aandrijfkracht patroon

Het bijgeleverde contragewicht is geschikt voor patronen die tussen 3,0-6,0g wegen.

Figuur 1 10x Figuur 2

Contragewicht Schijf aandrijfkracht Middenlijn

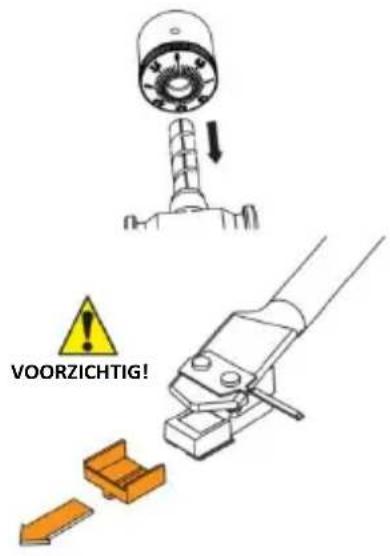

1. Druk voorzichtig en draai het contragewicht tegen de achterkant van de toonarm (met de schijf gericht naar de voorkant van de platenspeler).
2. Trek de beschermer voorwaarts om het te verwijderen.

OPMERKING: Als u een neerwaartse kracht gebruikt, kan dit ertoe leiden dat de naald van het omhulsel komt.

Enkel een laag volume is mogelijk indien de naald losgekomen is, of bijna los is, lees "de naald vervangen" om de naald opnieuw correct te bevestigen.

VOORZICHTIG!

1. Verwijder de knoop en ontgrendel de toonarm.
2. Breng de hefboom van de toonarm omlaag en plaats het patroon in de ruimte tussen de steun van de toonarm en het plateau.

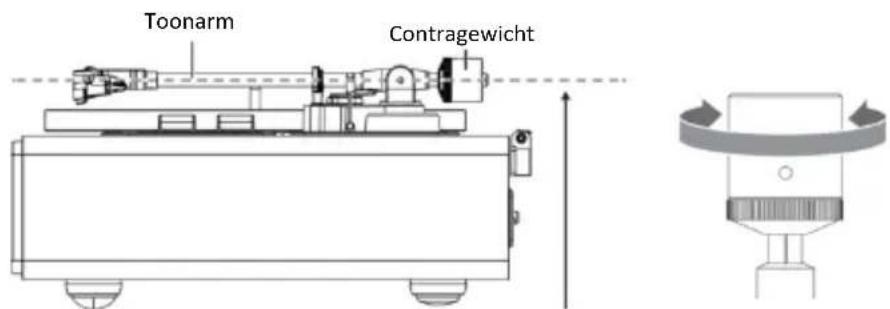

3. Draai voorzichtig het contragewicht tot de toonarm een neutraal evenwicht bereikt. De toonarm moet terugkeren naar de balanspositie als hij omhoog of omlaag wordt bewogen. Deze afstelling moet zorgvuldig gebeuren.

Toonarm Contragewicht

Pas aan zodat de toonarm vlak is en neutraal in evenwicht

1. Eens dat de toonarm correct in evenwicht is, brengt u de toonarm terug naar de steun. Zonder de stand van het contragewicht te bewegen, draait u voorzichtig de schijf van de aandrijfkracht tot de nul in lijn is met de zwarte middenlijn aan de achterkant van de toonarm. Controleer om ervoor te zorgen dat de toonarm nog steeds in evenwicht is.

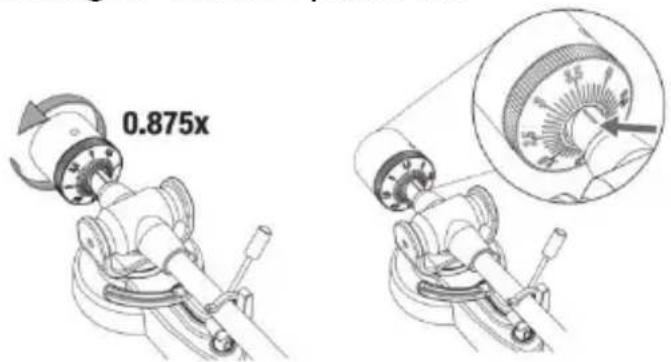

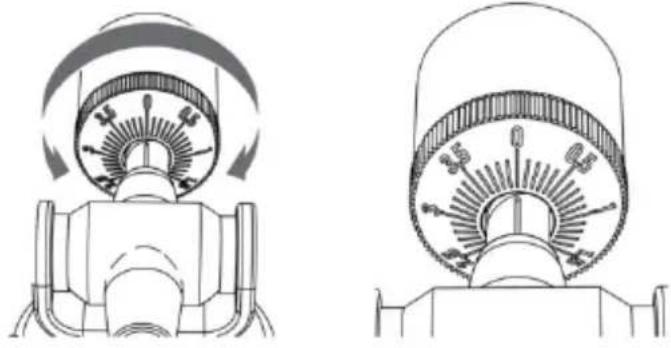

1. Tenslotte draait u het contragewicht en de schijf van de aandrijfkracht samen in tegenwijzerzin (zoals zichtbaar vanaf de voorkant) om de aandrijfkracht aan te passen volgens de fabrieksaanbevelingen van het patroon.

0.875x

Opmerking: Elk teken op de schaal vertegenwoordigt 0,1g. De aanbevolen aandrijfkracht voor de fabrieksinstelling van het patroon is 3,5 g ± 0,5 g. Draai voorzichtig de schijf van de aandrijfkracht. Als "3.5" centraal staat over de zwarte lijn bovenaan de toonarm, stop daar.

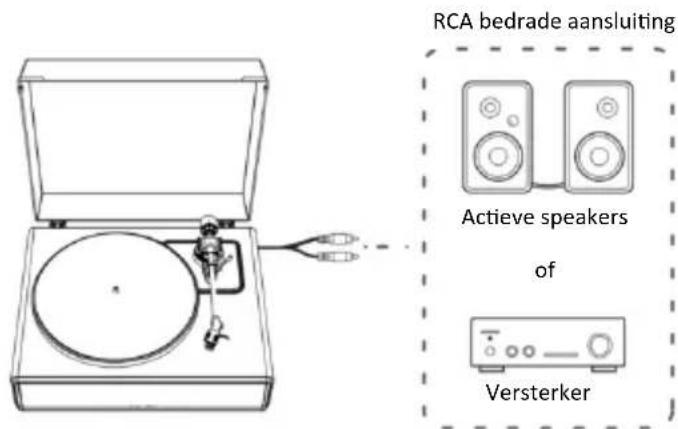

Aansluiting op Externe Speaker met RCA-audiokabel

Deze platenspeler bevat 4 ingebouwde speakers en een ingebouwde phono-versterker.

Indien u uw eigen versterker of speakers wilt gebruiken, volg dan de instructies hierna:

RCA bedrade aansluiting Active speakers of Versterker

OPMERKING: Om het beste geluid te bereiken, wordt er aanbevolen om het volume van de platenspeler in te stellen op een minimum niveau. Dan zal de audio van de platenspeler afgespeeld worden via uw eigen versterker, speakers, enz.

1. De selectieschakelaar van de voorversterker instellen

Dit product heeft een ingebouwde phono-versterkerfunctie. U kunt het product gebruiken zelfs indien u geen phono-versterker of aansluitbare apparatuur met een ingebouwde phono-versterker hebt.

Gebruik de selectieschakelaar van de voorversterker om de output in te stellen, zoals hierna afgebeeld.

Gebruikte aansluitbare apparatuur	Stand van de selectieschakelaar van de voorversterker	Waar sluit u de RCA audiokabel aan?
Apparaat met phono invoer	PHONO	Phono invoerstekker en aardingsklem (aarde) van aansluitbaar apparaat
Apparaat zonder phono invoer	LIJN	AUX of lijninvoerstekker van aansluitbare apparatuur

OPMERKING: De RCA stekkers zijn niet ontworpen om rechtstreeks aangesloten te worden op de passieve/zonder stroom speakers op de LIJN-modus. Indien aangesloten op de passieve speakers, zal er geen geluid zijn.

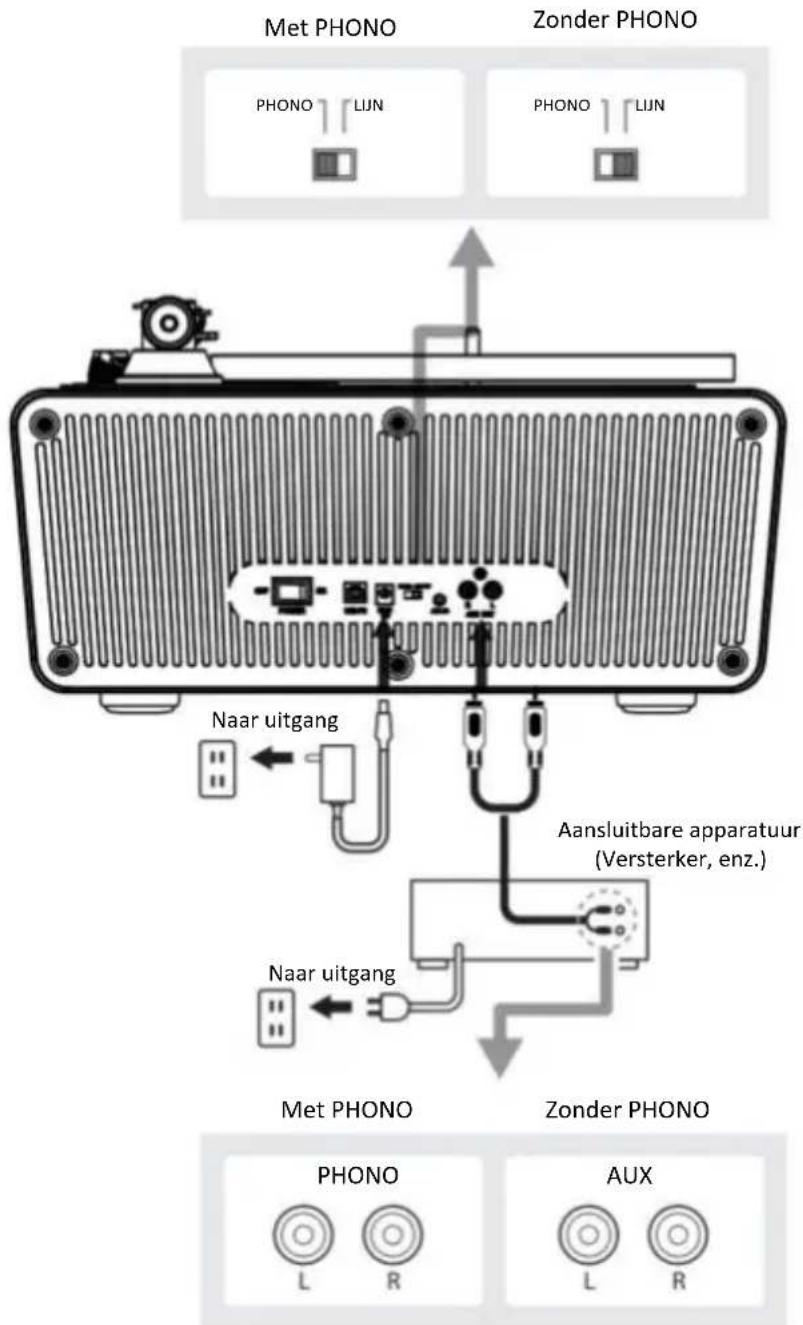

2. Het apparaat aansluiten

Aligneer de instellingen voor de selectieschakelaar van de voorversterker en sluit de RCA audiokabel aan op een invoerstekker die compatibel is met de aansluitbare apparatuur die u gebruikt (versterker, actieve speakers, enz.).

- De rode stekker van de RCA audiokabel is voor het rechterkanaal (R) en de witte stekker is voor het linkerkanaal (L).

Met PHONO Zonder PHONO PHONO LIJN PHONO LIJN Naar uitgang Aansluitbare apparatuur (Versterker, enz.) Naar uitgang Met PHONO Zonder PHONO PHONO L R L R AUX

Aansluiting netspanning

1. Voer het DC stekkertje van het AC adaptersnoer in het DC INPUT stopcontact aan de achterkant van de platenspeler.
2. Stop de AC adapter in een normaal stopcontact.

OPMERKING: Stop de AC stroomadapter niet in een stopcontact alvorens de volledige assemblage van de platenspeler voltooid is. Alvorens de stroom van de platenspeler aan te schakelen, controleer nog eens alle verbindingen om ervoor te zorgen dat ze correct en veilig zijn. Schakel steeds de platenspeler uit alvorens het aan te sluiten of uit te schakelen van de stroom.

Functie Stroombeheer

De platenspeler zal automatisch uitgeschakeld worden na 20 minuten inactiviteit.

Het indicatielampje gaat uit.

Om de bediening te hervatten, druk opnieuw op de knop AAN/UIT.

Een plaat afspelen

1. Alvorens een plaat af te spelen

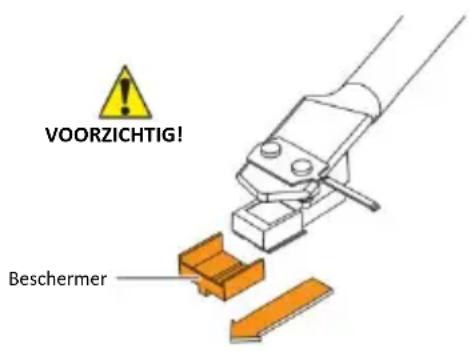

1.1. Trek de beschermer voorwaarts om het te verwijderen.

OPMERKING: Als u een neerwaartse kracht gebruikt, kan dit ertoe leiden dat de naald van het omhulsel komt. Enkel een laag volume is mogelijk indien de naald losgekomen is, of bijna los is, lees "de naald vervangen" om de naald opnieuw correct te bevestigen.

VOORZICHTIG! Beschermer

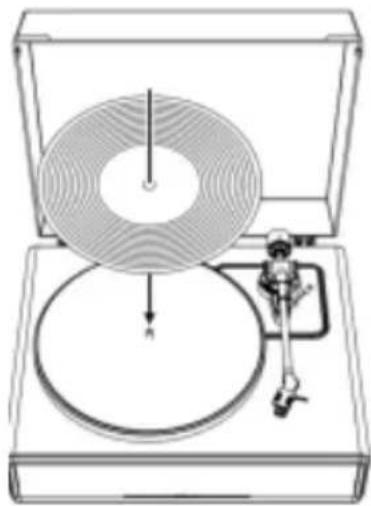

1.2. Plaats de plaat op de vilten onderlegger zodat de middenopening overeenstemt met de spindel.

2. Werking platenspeler

Verlaag eerst voldoende het volume van de versterker en speakers.

2.1. Sluit de inbegrepen stroomadapter aan op de platenspeler, schakel dit toestel aan door middel van de stroomschakelaar aan de achterkant. Draai de stroom& volumeknop om dit toestel aan te schakelen. De indicator zal rood oplichten.

2.2. Verwijder de naaldbeschermer van de naald.

2.3. Plaats de plaat op de onderlegger.

2.4. Schakel de functieknop om de snelheid 33 of 45 toeren te kiezen naargelang het type plaat.

2.5. Ontgrendel de klem van de toonarm en plaats de hefboom van de toonarm in de omhoog-stand.

2.6. Plaats de toonarm op de gewenste plaats (groef) op de plaat. Het plateau zal automatisch beginnen draaien.

2.7. Verlaag voorzichtig de toonarm tot op de plaat door de hefboom van de toonarm in de omlaag-stand te plaatsen.

2.8. Verhoog het volume van de platenspeler zoals nodig.

2.9. Als u het afspelen van de plaat beëindigd hebt, hef de toonarm op, breng het terug om te rusten op de armklem en druk op de

schakelaar AAN/UIT aan de achterkant om de platenspeler uit te schakelen.

2.10. Het plateau zal stoppen met draaien indien er geen geluid meer komt uit de speakers binnen 3 minuten. Breng de toonarm terug naar de armsteun en herhaal het proces 2.6 indien u opnieuw de plaat wilt afspelen.

Bluetooth gebruiken

Bluetooth ontvanger

1. Sluit de inbegrepen stroomadapter aan op de platenspeler en schakel het aan, de indicator licht op in rood.
2. Schakel de functieknop naar de modus Bluetooth. Het indicatielampje wordt blauw en knippert snel. U zult een activeringsgeluid horen vanuit de platenspeler.
3. Schakel de functie Bluetooth van uw mediatoestel aan en zoek en selecteer "Lenco LS-570" om het mediatoestel en de platenspeler te koppelen.
4. Eens uw mediatoestel met succes gekoppeld is aan de platenspeler, speelt de platenspeler een kort bevestigingsgeluid.
5. Speel en stream muziek vanaf uw mediatoestel naar de platenspeler. Het indicatielampje wordt blijvend blauw.

Opmerking: Bluetooth-versie: 5.0

"Dit product heeft een bluetooth-ontvangstfunctie, u kunt geen bluetooth-geluid ermee verzenden: dit betekent dat u draadloos een bluetooth-geluidssignaal kunt ontvangen van een externe bron, zoals een smartphone."

AUX-IN Bediening

Deze platenspeler heeft een hulp-inputstekker voor audiosignaal om externe audio-apparaten aan te sluiten zoals MP3-spelers, CD-spelers, en oudere, niet-aansluitbare iPods, zodat u kunt luisteren naar uw externe bron via de speakers van de platenspeler.

1. Gebruik een audiokabel (niet inbegrepen) met één 3.5 mm stereo-aansluiting aan elk uiteinde van de kabel.
2. Stop één uiteinde in de AUX-IN contactdoos op de platenspeler en het andere uiteinde naar de Lijn uit-contactdoos van het audio-apparaat.
3. Schakel de platenspeler en het audio-apparaat aan. Het indicatielampje van de platenspeler is rood.

4. Het volumepeil kan geregeld worden via de platenspeler.
   Bedien alle functies op het hulptoestel zoals gewoonlijk.

5. Merk op dat de functie AUX-IN een functie is van de eerste prioriteit. Zelfs indien het indicatielampje voor PHONO/BT aan is, zullen deze functies niet werken terwijl de functie AUX-IN in gebruik is. Haal de AUX-IN kabel uit het stopcontact alvorens de functies PHONO/BT te gebruiken.

OPMERKING:

1. Zorg ervoor dat de toonarm veilig vergrendeld is om schade te vermijden.
2. Als u klaar bent, vergeet dan niet om de stroom uit te schakelen op de platenspeler en uw extern apparaat.

Zorg

Omhulsel platenspeler

• Als het omhulsel van de platenspeler vuil of stofferig is, ontkoppel eerst de AC adapter en veeg dan het vuil en het stof weg met een zachte, droge doek.
• Gebruik geen benzines, verdunners, enz.
• Als u het product opbergt voor een lange periode, ontkoppel de AC adapter uit de uitgang en wikkel het product in plastic; vermijd dat het vochtig wordt; de aandrijfriem moet verwijderd worden om ongelijke rek te vermijden.

Tip van de naald

• Indien er vuil en vet vast komt te zitten aan de tip van de naald, reinig het met een in de handel verkrijgbaar borsteltje.
• We raden aan om een naaldreiniger (niet inbegrepen) te gebruiken indien de tip van de naald aanzienlijk vuil is. Reinig de tip van de naald door de borstel te bewegen van achter naar voor van de tip van de naald.

Er wordt aangeraden om de naald te vervangen na een gebruik van 400 uur.

De naald verwijderen

• Bovenop de verslechtering van de geluidskwaliteit kunnen platen ook beschadigd worden omdat het patroon van de tip van de naald verslijt.
• Zorg ervoor dat u de AC adapter van het product loskoppelt uit de uitgang.
• Als u de naald vervangt, houd dan het kopomhulsel en het omhulsel van het patroon stevig vast. Draai de voorkant van de naald in een voorwaartse en neerwaartse beweging.

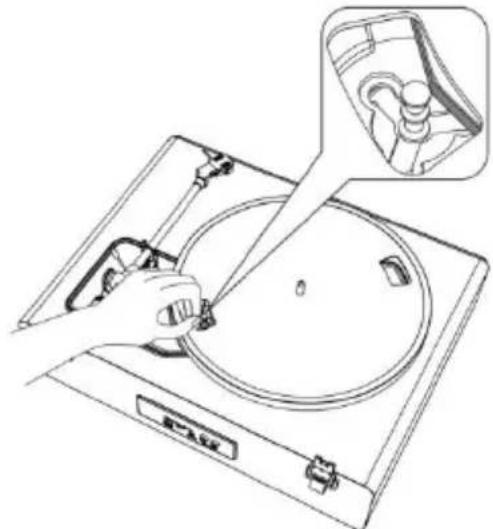

Een nieuwe vervangnaald monteren

1. Monteer de nieuwe vervangnaald op het patroon.

Eerst in het omhulsel aanbrengen

1. Til de naald opwaarts tot u een klik hoort.

1. Zorg ervoor dat er geen opening is tussen het kopomhulsel en het patroon.

- De riem is een onderdeel dat onderhevig is aan slijtage. Vervang de riem indien de snelheid van het afspelen vertraagt of indien er onregelmatige rotaties optreden. Als vuistregel raden we aan om de riem één keer per jaar te vervangen.

- Alvorens de riem te vervangen, zorg ervoor dat u de AC adapter van het product loskoppelt uit de uitgang.

1. Verwijder de onderlegger.

1. Verwijder de riem van de aandrijfpoelie.

1. Verwijder het hoofdplateau en verwijder dan de oude riem.

1. Draai het plateau om en u zult een verhoogde cirkel zien. Maak een lus met de nieuwe riem langs de middencirkel.

1. Bevestig het plateau.

Aligneer één van de openingen met de positie van de koperkleurige aandrijfpoelie.

1. Plaats de riem op de koperkleurige aandrijfpoelie

Grijp de riem die bevestigd werd in stap 4 en, terwijl u er aan trekt, plaats het op de koperen aandrijfpoelie.

1. Met uw handen draait u langzaam het plateau tien keer in wijzerzin zoals afgebeeld door de pijl hierna.

10x

De voeten vervangen door de poten

Draai de rubberen voet linksom om deze van de metalen bodemplaat te verwijderen.

Draai de poot rechtsom om deze aan de metalen bodemplaat te bevestigen.

Als de platenspeler verplaatst wordt

Met de originele verpakkingsmaterialen van het product verpakt u de platenspeler in omgekeerde volgorde van toen u het uitgepakt hebt. Indien u niet de verpakkingsmaterialen hebt, neem dan de volgende maatregelen:

• Nadat u de AC adapter losgekoppeld hebt van de uitgang verwijdert u de vilten onderlegger en plateau en verpak ze dan zo dat ze niet beschadigd worden.
• Bevestig de beschermer aan het patroon.
• Gebruik een lint of iets gelijkaardigs om de toonarm vast te binden aan de rest zodat het niet loskomt.
• Wikkel het omhulsel van de platenspeler in papier of een zachte doek zodat het niet beschadigd wordt.

Overzicht Audacity-software

Audacity is gratis software, gelicentieerd onder de GNU General Public License (GPL). Meer informatie en opensourcecode zijn te vinden op het internet op https://www.audacityteam.org/download/

* Zorg ervoor dat u de software heeft geïnstalleerd voordat u begint.

Uw pc instellen om met Audacity te werken

1. Sluit een ingangsbron aan op het apparaat.
2. Sluit de USB-kabel aan op uw computer.
3. Installeer de Audacity-opnamesoftware.
4. Open het Audacity-programma.
5. Selecteer Preferences (Voorkeuren) op het tabblad Edit (Bewerken) in het menu Audacity.

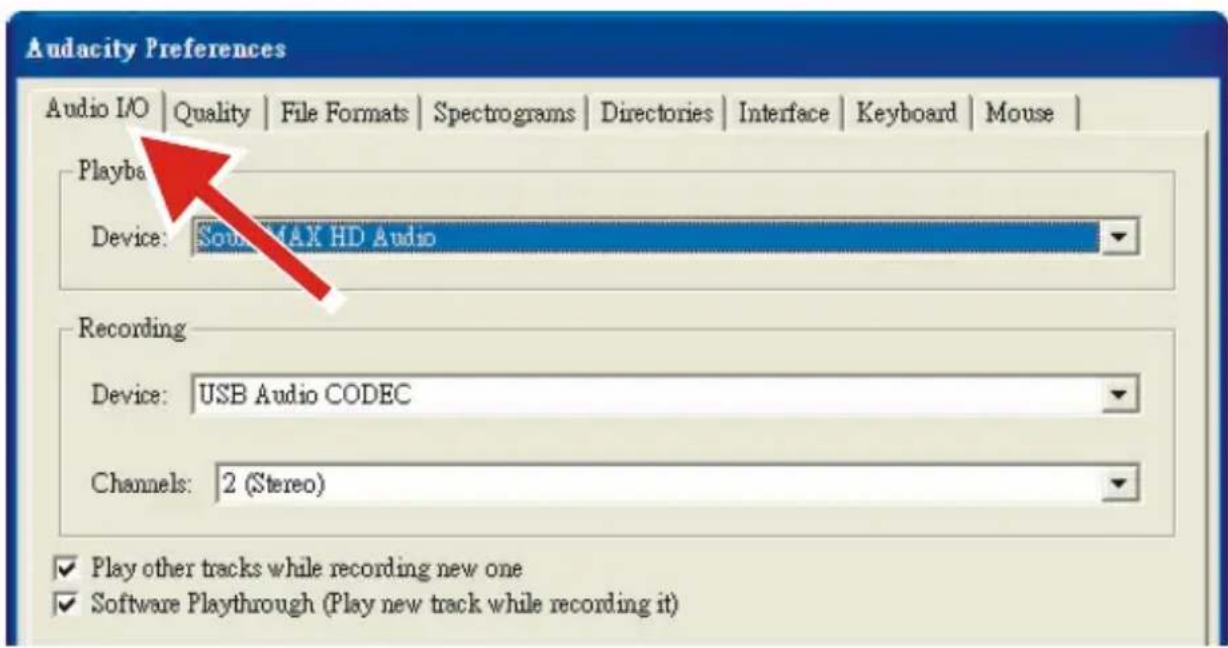

1. Selecteer het tabblad Audio I/O (Audio-ingang/-uitgang) linksboven.

- Onder Playback (Afspelen), Device (Apparaat), selecteert u your internal sound card (uw interne geluidskaart).

• Onder Recording (Opname), Device (Apparaat), selecteert u USB Audio CODEC (USB-AUDIOCODEC).
• Onder Recording (Opname), Channels (Kanalen), selecteert u 2 (Stereo)(2 (Stereo)).
• Vink het vakje Play other tracks while recording new one (Andere sporen afspelen tijdens het opnemen van een nieuwe) aan.
  • Vink het vakje Software Playthrough (Software doornemen) aan.

Albums opnemen met Audacity

1. Een project opslaan

• Audacity schrijft alle gewijzigde en opgenomen audio naar een map genaamd Projectname_data (Projectnaam_data), die zich bevindt op de plaats waar u het projectbestand zelf heeft opgeslagen.
• Selecteer dus Save project as (Project opslaan als) in het tabblad Audacity File (Audacity-bestand) en kies een locatie en bestandsnaam voor uw project.
• Let op, wanneer u Audacity opnieuw opstart is alleen de menu-optie Save As... (Opslaan als...) beschikbaar.

• Stel uw USB-platenspeler in om het nummer of album dat u wilt opnemen af te spelen.
• Klik op de rode opnameknop om de opname te beginnen.
• Laat de toonarm van de USB-platenspeler zakken op de plaat met het nummer of album dat u wilt opnemen.
• Klik op de blauwe pauzeknop om de opname te pauzeren. Druk er

nogmaals op om door te gaan.

- Klik op de gele stopknop.

Dat is alles. U kunt nu met uw opname spelen en de bewerkingsmogelijkheden van Audacity verkennen. Let op. de functie Ongedaan maken kunt u bijna onbeperkt gebruiken terwijl het project geopend is.

OPMERKING: Cd's kunnen niet rechtstreeks vanuit Audacity worden gebrand. Hiervoor moet u andere cd-brandprogramma's gebruiken.

Probleemoplossing

Probleem	Oplossing
Het plateau draait niet.	Is de AC adapter aangesloten op de uitgang?- Sluit de AC adapter aan op de uitgang.Wat is de status van het indicatielampje?- Het indicatielampje is blauw. Dat betekent dat de platenspeler in de Bluetooth-modus is. Schakel de functieknop naar de platenspeler modus.- Het rode indicatielampje geeft de platenspeler modus aan.Is de riem van het plateau gegleden?- Plaats de riem correct op het plateau.Is de riem op de aandrijfpoelie geplaatst?- Controleer of de riem correct op de aandrijfpoelie (koperkleurig) geplaatst is.Is de riem beschadigd?- Vervang het door een nieuwe riem.Is de AUX-IN kabel ingevoerd?- De AUX-IN functie is een eerste prioriteitsfunctie. Haal de AUX-IN kabel uit het stopcontact alvorens de functies PHONO/BT te gebruiken.
Het plateau draait, maar er is geen geluid van de platenspeler?	Is de naald beschadigd?- Controleer de naald en vervang het, indien nodig. Er wordt aangeraden om de naald te vervangen na een gebruik van 400 uur.Is de naald correct geplaatst op het omhulsel van het patroon?- Controleer het patroon en pas het aan, indien nodig.
De naald verspringt.De platenspeler maakt een vreemd 'huilend' geluid.	Is de plaat gebogen?- Controleer de plaat.Zijn er krassen op de plaat?- Controleer de plaat.Is de druk op de naald correct?- Lees "Aanpassing aandrijfkracht patroon" om de aandrijfkracht opnieuw aan te passen.Neemt het product enorm veel trillingen op van de vloer, oppervlakken van de muren of in de buurt staande speakers?- Verminder de trillingen of monteer het product op een oppervlak dat niet onderhevig is aan de effecten van trillingen.Is het product gemonteerd op een onstabiel oppervlak?- Controleer of het oppervlak waarop het product gemonteerd is, geschikt is.
Er is geluid als de plaat speelt.	Is er stof op de tip van de naald van het patroon?- Indien er stof vastkleeft aan de tip van de naald, reinig het met een in de handel verkrijgbaar borsteltje.
Het geluid als de plaat speelt, is ofwel te snel of te traag.	Zijn de snelheidsinstellingen voor dit product correct?- Selecteer de correcte snelheid voor het type plaat dat afgespeeld wordt.
De afspeelsnelheid vertraagt of er is een onregelmatige rotatie.	Is de riem uitgerokken?- Vervang door een nieuwe riem.Is de riem correct geïnstalleerd?- Lees "Plateau platenspeler en installatie riem"om de riem te installeren.

Specificaties Platenspeler

Voeding	AC100-240 V, DC uitgang 15 V 2400 mA
Opgenomen vermogen	36 W
Snelheid platenspeler	33 1/3, 45 toeren
Uitgang luidsprekers	2 x 30 W en 2 x 10 W
Afmetingen (L x B x H)	435 x 355 x 720 mm
Gewicht	9,33 kg

Naald

Model	Audio-Technica AT3600
Frequentierespons	20 Hz - 20 kHz
Kanaalbalans	<2,5 dB
Kanaalscheiding	>18 dB
Uitgangsspanning	2,5 mV
Aanbevolen belastingsweerstand	47 kΩ
Aansluiting Versterker	MM (Bewegende magneet) - input
Aanbevolen aandrijfkracht	3,5 ± 0,5 g
Gewicht	0,18 oz (5,1 g)

Opmerking: Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Stroomadapter:

Fabrikant: Brightpower Optoelectronic Technology Co., Ltd.

Modelnummer: SW1502400-IM/S036A1502400M

Gebruik uitsluitend de voeding vermeld in de gebruikshandleiding

Informatie	Waarde en precisie
Naam of handelsmerk van de fabrikant, handelsregistratie en adres	BRIGHTPOWEROPTOELECTRONIC TECHNOLOGY CO., LTD
Modelaanduiding	SW1502400-IM/S036A1502400M
Ingangsspanning	100-240 V
AC-ingangsfrequentie	50-60 Hz
Uitgangsspanning	DC 15 V
Uitgangsstroom	2400 mA
Uitgangsvermogen	36 W
Gemiddelde actieve efficiëntie	87,58%
Efficiëntie bij lage belasting (10%)	84%
Stroomverbruik bij geen belasting	0,080 W

1. Garantie

Commaxx B.V. verleent service en garantie in overeenstemming met de Europese wetgeving, wat betekent dat u bij reparaties (zowel tijdens als na de garantieperiode) contact dient op te nemen met uw lokale dealer.

Belangrijke opmerking: Het is niet mogelijk om te repareren producten direct naar Commaxx B.V. te sturen.

Belangrijke opmerking: Als dit apparaat op enigerlei wijze wordt geopend door de gebruiker of een niet-officieel servicecentrum, komt de garantie te vervallen.

Dit apparaat is niet geschikt voor professioneel gebruik. In het geval professioneel gebruik, komen alle garantieverplichtingen van de fabrikant te vervallen.

2. Disclaimer

Er worden regelmatig updates voor de firmware en/of hardwarecomponenten uitgegeven. Daarom kunnen sommige instructies, specificaties en afbeeldingen in deze documentatie enigszins afwijken van uw specifieke situatie. Alle items beschreven in deze handleiding, zijn alleen bestemd ter illustratie en zijn mogelijk niet van toepassing op een bepaalde situatie. Aan de beschrijving in deze handleiding kunnen geen wettelijke rechten of aanspraken worden ontleend.

3. Het oude apparaat afdanken

Dit symbool geeft aan dat het betreffende elektrische product of de batterij in Europa niet als algemeen huishoudelijk afval mag worden afgevoerd. Om ervoor te zorgen dat het product en de batterij op de juiste manier worden verwerkt, dient u deze af te danken in overeenstemming met de toepasselijke lokale wetgeving met betrekking tot de verwijdering van elektrische apparatuur of batterijen. U helpt hierdoor natuurlijke hulpbronnen te behouden en de normen voor milieubescherming bij de behandeling en verwijdering van elektrisch afval te verbeteren (richtlijn afgedankte elektrische en elektronische apparatuur).

4. CONFORMITEITSVERKLARING

Hierbij verklaart Commaxx dat het radiotoestel type [Lenco LS-570] in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres:

https://commaxx-certificates.com/doc/ls-570_doc.pdf

Type RF	Frequentiebereik (MHz)	Vermogen (dBm)
Bluetooth	2402-2480	<6

5. Service

Bezoek voor meer informatie en helpdeskondersteuning

www.lenco.com

Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.

Deutsch

VORSICHT:
