MANUALE UTENTE LS-570 LENCO

L'utilizzo di controlli o regolazioni o l'esecuzione di procedure diverse da quelle specificate può causare l'esposizione a radiazioni pericolose.

PRECAUZIONI PRIMA DELL'USO

CONSERVARE QUESTE ISTRUZIONI:

1. Non coprire o bloccare le aperture di ventilazione. Quando si posiziona il dispositivo su uno scaffale, lasciare uno spazio libero di 5 cm (2") attorno all'intero perimetro.
2. Installare secondo quanto riportato nel manuale fornito.
3. Tenere il dispositivo lontano da sorgenti di calore come radiatori, termosifoni, stufe, candele e altri prodotti che generano calore o fiamme libere. Il dispositivo può essere utilizzato solo in climi miti. Evitare ambienti estremamente freddi o caldi. Temperatura operativa compresa tra 0° e 35 °C.
4. Evitare l'uso del dispositivo in presenza di forti campi magnetici.
5. Le scariche elettrostatiche possono interferire con il normale utilizzo di questo dispositivo. In tal caso, è sufficiente ripristinare e riavviare il dispositivo seguendo il manuale di istruzioni. Durante la trasmissione di file, maneggiarlo con cura e operare in un ambiente privo di elettricità statica.
6. Avvertenza! Non inserire mai oggetti nel prodotto attraverso le prese d'aria o le aperture. All'interno del prodotto sono presenti tensioni elevate e l'inserimento di un oggetto può provocare scariche elettriche e/o cortocircuiti. Per lo stesso motivo, non versare acqua o liquidi sul prodotto.
7. Non utilizzare in ambienti umidi o bagnati come bagni, cucine con vapore o piscine.

8. Non esporre il dispositivo a schizzi o gocciolamenti di liquidi; non poggiare sopra o accanto al dispositivo oggetti contenenti liquidi, ad esempio vasi.

9. Non utilizzare questo dispositivo in caso di condensa. Quando l'unità viene utilizzata in una stanza calda e umida, al suo interno possono formarsi goccioline d'acqua o condensa e l'unità potrebbe non funzionare correttamente; lasciare l'unità spenta per 1 o 2 ore prima di accenderla in quanto deve essere asciutta prima di collegarla all'alimentazione.

10. Sebbene questo dispositivo sia fabbricato con la massima cura e controllato più volte prima di lasciare la fabbrica, è comunque possibile che si verifichino problemi come per qualsiasi altra apparecchiatura elettrica. Se si nota fumo, eccessivo accumulo di calore o altri fenomeni imprevisti, scollegare immediatamente la spina dalla presa di alimentazione principale.

11. Questo dispositivo deve funzionare con una fonte di alimentazione con i valori indicati sull'etichetta delle specifiche. Se non si è sicuri del tipo di alimentazione utilizzata in casa, consultare il rivenditore o la compagnia elettrica locale.

12. Tenere fuori dalla portata degli animali domestici, Ad alcuni animali piace mordere i cavi di alimentazione.

13. Per pulire il dispositivo, utilizzare un panno morbido e asciutto. Non usare solventi o liquidi a base di benzina. Per rimuovere le macchie persistenti, è possibile utilizzare un panno umido con detergente diluito.

14. Il fornitore non è responsabile per danni o perdita di dati causati da malfunzionamento, uso improprio, modifica del dispositivo o sostituzione della batteria.

15. Non interrompere la connessione quando il dispositivo sta formattando o trasferendo file. In caso contrario, i dati potrebbero essere danneggiati o andare persi.

16. Se l'unità dispone della funzione di riproduzione USB, la chiavetta USB deve essere collegata direttamente all'unità. Non utilizzare una prolunga USB perché può causare interferenze con conseguenti perdite di dati.

17. L'etichetta di classificazione è situata sul pannello inferiore o posteriore del dispositivo.

18. Questo dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con disabilità fisiche, sensoriali o mentali, o privi di esperienza e conoscenza, a meno che non siano sotto supervisione o abbiano ricevuto istruzioni circa l'uso corretto del dispositivo da parte di chi è responsabile per la loro sicurezza.

19. Questo prodotto è destinato esclusivamente all'uso non professionale e non commerciale o industriale.

20. Assicurarsi che l'unità sia collocata in una posizione stabile. I danni causati dall'uso di questo prodotto in una posizione instabile, vibrazioni o urti o la mancata osservanza di qualsiasi altro avvertimento o precauzione indicati in questo manuale dell'utente non saranno coperti da garanzia.

21. Non rimuovere mai l'involucro esterno di questo dispositivo.

22. Non posizionare mai questo dispositivo su altre apparecchiature elettriche.

23. Non permettere ai bambini di accedere ai sacchetti di plastica.

24. Utilizzare solo collegamenti/accessori specificati dal produttore.

25. Rivolgersi a personale qualificato per l'assistenza. È necessario ricorrere all'assistenza quando il dispositivo ha subito qualsivoglia tipo di danno, ad esempio al cavo di alimentazione o alla spina, se è stato versato del liquido o sono caduti oggetti al suo interno, oppure se è stato esposto a pioggia o umidità, quando non funziona correttamente o è caduto.

26. L'esposizione prolungata ai suoni ad alto volume dei lettori musicali può causare una perdita temporanea o permanente dell'udito.

27. Se il prodotto viene consegnato con cavo di alimentazione o adattatore di alimentazione CA:

- In caso di problemi, scollegare il cavo di alimentazione CA e rivolgersi a personale qualificato per l'assistenza.

- Non calpestare o schiacciare l'alimentatore. Fare molta attenzione, in particolare vicino alle prese e al punto di uscita del cavo. Non posizionare oggetti pesanti sull'alimentatore in quanto potrebbero danneggiarlo. Tenere il dispositivo fuori

dalla portata dei bambini. Giocando con il cavo di alimentazione possono infortunarsi seriamente.

• Scollegare il dispositivo durante i temporali o quando non viene utilizzato per un lungo periodo.
• La presa di corrente deve essere installata vicino all'apparecchio e deve essere facilmente accessibile.
• Non sovraccaricare le prese CA né le prolunghe. Il sovraccarico può causare incendi o scariche elettriche.
• I dispositivi con struttura di classe 1 devono essere collegati a una presa di rete con connessione di messa a terra di protezione.
• I dispositivi con struttura di classe II non richiedono un collegamento a terra.
• Tenere sempre la spina quando la si estrae dalla presa di rete. Non tirare il cavo di alimentazione. Ciò può causare un cortocircuito.

• Non utilizzare un cavo o una presa di alimentazione danneggiati o una presa non fissata correttamente. Tale azione potrebbe provocare incendi o scariche elettriche.

• Se il prodotto contiene o viene consegnato con un telecomando contenente batterie a pulsante/a bottone:

Avvertenza:

• "Non ingerire la batteria, pericolo di ustioni chimiche" o problema equivalente.
• (Il telecomando in dotazione con) Il presente prodotto contiene una pila a bottone. Se ingerita, la batteria può causare gravi ustioni interne in sole 2 ore e portare alla morte.
• Tenere le batterie, nuove o usate, fuori dalla portata dei bambini.
• Se il vano batteria non si chiude completamente, interrompere l'uso del dispositivo e tenerlo fuori della portata dei bambini.

- Se si teme che delle batterie possano essere state inghiottite o essere venute a contatto con qualsiasi parte interna del corpo, contattare immediatamente un medico.

1. Precauzioni sull'uso delle batterie:

- La batteria può esplodere se non viene sostituita correttamente.

- Sostituire solo con lo stesso tipo o equivalente.

- Non sottoporre le batterie a temperature estreme alte o basse, bassa pressione dell'aria ad alta quota durante l'uso, lo stoccaggio o il trasporto.

- La sostituzione con una batteria di tipo errato può provocare un'esplosione o la perdita di liquidi o gas infiammabili.

- Lo smaltimento di una batteria nel fuoco o in un forno caldo o lo schiacciamento o il taglio meccanico di una batteria possono provocare un'esplosione.

- Lasciare una batteria in un ambiente circostante a temperatura estremamente elevata può provocare un'esplosione o una perdita di liquidi o gas infiammabili.

- Una batteria soggetta a una pressione dell'aria estremamente bassa può provocare un'esplosione o una perdita di liquidi o gas infiammabili.

- È necessario prestare attenzione agli aspetti ambientali legati allo smaltimento delle batterie.

INSTALLAZIONE

- Disimballare tutte le parti e rimuovere il materiale protettivo.

- Non collegare l'unità alla rete elettrica prima di avere controllato la tensione di rete e prima che siano stati effettuati tutti gli altri collegamenti.

* Le presenti istruzioni si riferiscono esclusivamente ai prodotti che utilizzano cavo di alimentazione o adattatore CA.

Contenuto :

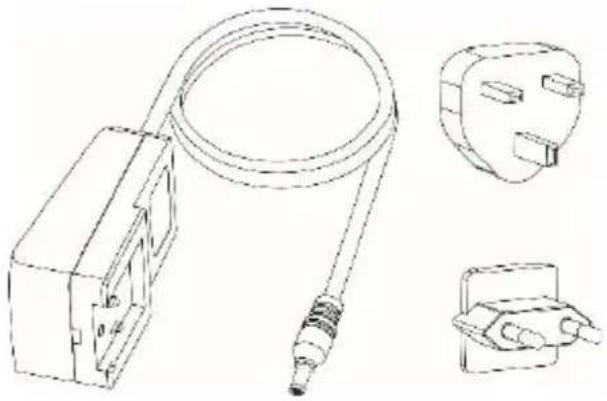

Alimentatore

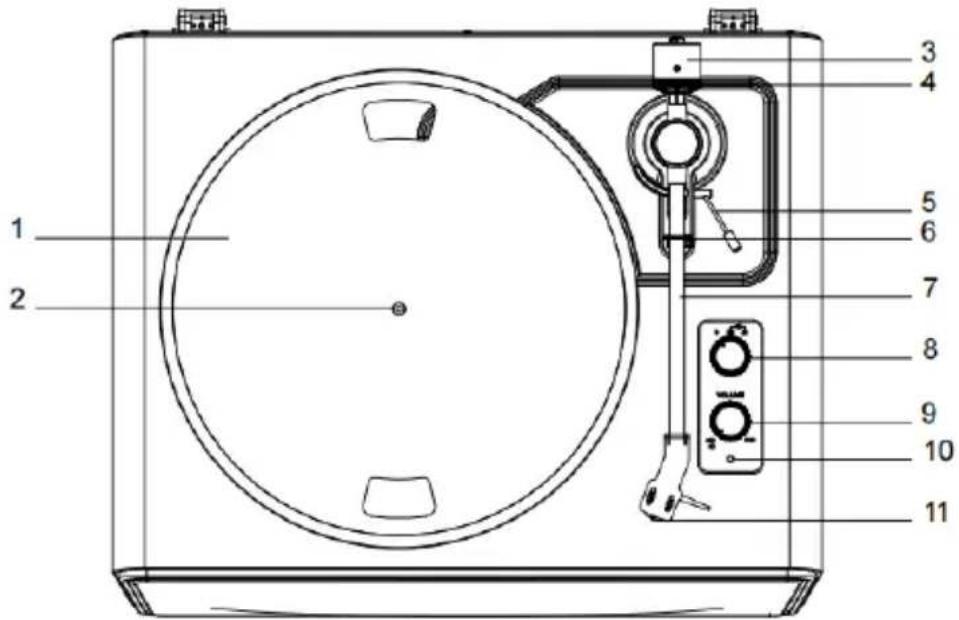

Descrizione del prodotto

1 2 3 4 5 6 7 8 9 10 11

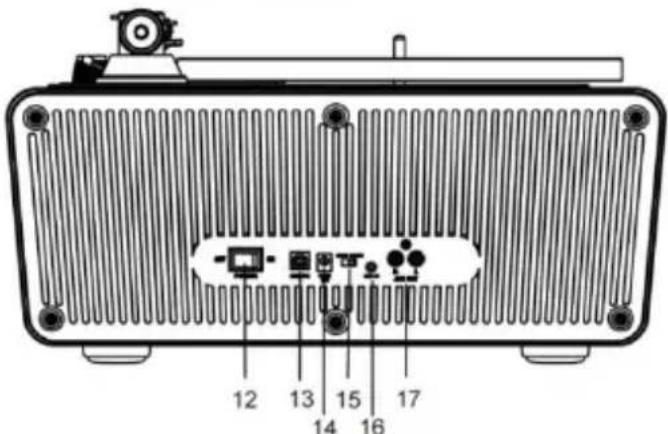

12 13 15 14 16 17

1. Piatto girevole
2. Alberino del giradischi
3. Contrappeso
4. Ghiera di regolazione delle forza di tracciamento
5. Leva di sollevamento braccio
6. Clip braccio
7. Braccio di lettura
8. Manopola di funzione

9. Manopola Alimentazione/Volume

10. Indicatore

11. Testina
12. Interruttore
13. Jack USB-PC
14. Jack alimentazione
15. Interruttore fono e uscita AUX
16. Presa jack AUX IN
17. Jack RCA di fono e uscita AUX

Componenti inclusi

Prima di installare il giradischi, verificare il contenuto della confezione e assicurarsi che tutte le parti di seguito descritte siano incluse e non presentino danni visibili. Si raccomanda di conservare il materiale di imballaggio originale, in caso sia necessario sostituire o restituire il prodotto.

1. Unità giradischi

2. Prolunga allineamento testina

3. Alimentatore

4. Adattatore 45 giri

5. Coperchio del giradischi

6. Manuale di istruzioni

7. Tappetino antiscivolo

8. Cavo USB

9. Piatto girevole con cinghia

10. Gamba x 4

11. Contrappeso

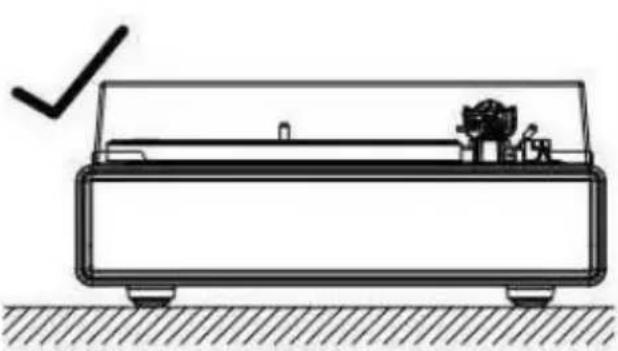

Installazione del giradischi

. Assemblare il giradischi su una superficie piana.
. Per evitare che si producano effetti indesiderati dovuti alle vibrazioni e alla pressione acustica, non installare il giradischi in prossimità di oggetti quali altoparlanti.
. Il giradischi può captare la carica elettrostatica della radio se viene posizionato vicino ad un apparecchio radio. Pertanto, si raccomanda di tenere il giradischi lontano dagli apparecchi radio.
. Se il giradischi si trova vicino ad apparecchiature (telefoni cellulari, ecc.) che emettono forti onde radio, potrebbero verificarsi dei disturbi.

Montaggio del piatto girevole e della cinghia

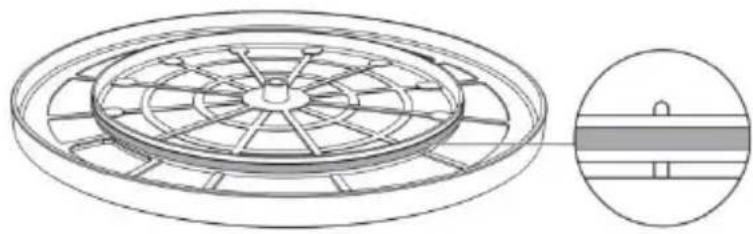

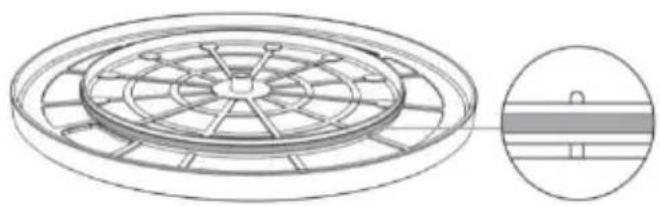

1. Capovolgere il piatto girevole e verificare la posizione della cinghia.

Assicurarsi che la cinghia di trasmissione sia avvolta al centro del cerchio. Se la cinghia di trasmissione è posizionata troppo in alto o troppo in basso sul cerchio, potrebbe cadere o alterare la velocità.

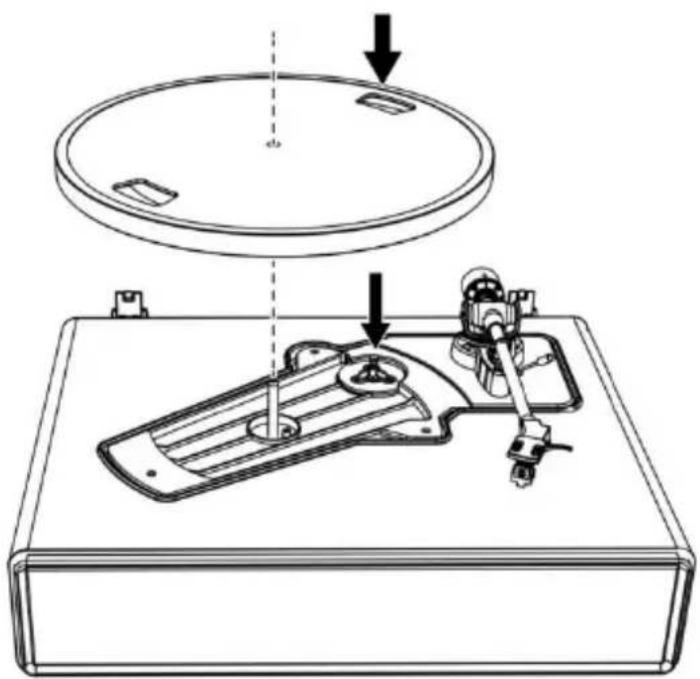

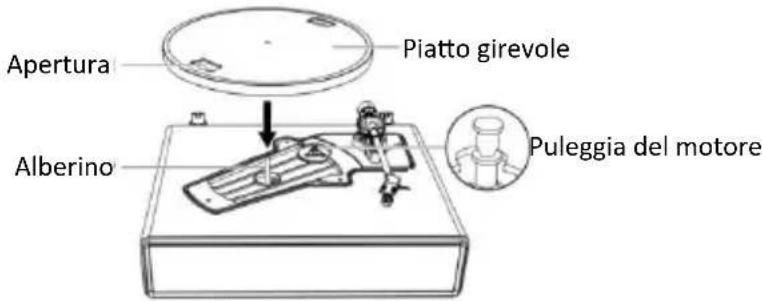

1. Posizionare il piatto girevole sull'alberino.

Assicurarsi che il piatto girevole sia posizionato correttamente sull'alberino.

Apertura Piatto girevole Alberino Puleggia del motore

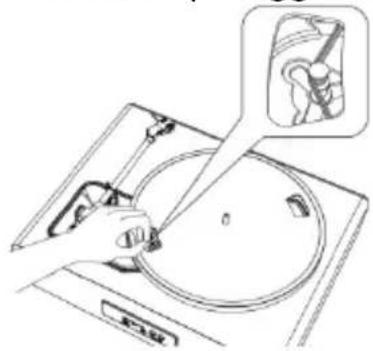

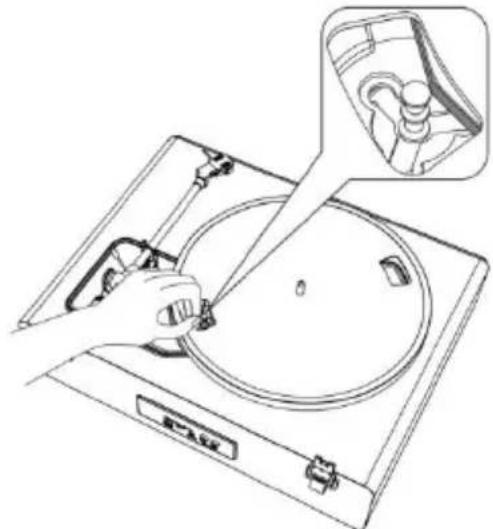

1. Posizionare la cinghia sulla puleggia del motore.

Allineare una delle aperture del piatto girevole con la puleggia del motore e, tirando entrambe le estremità del nastro rosso fissato alla cinghia, posizionare la cinghia sulla puleggia del motore, come mostrato nella figura. Durante questa operazione, fare attenzione a non arrotolare la cinghia.

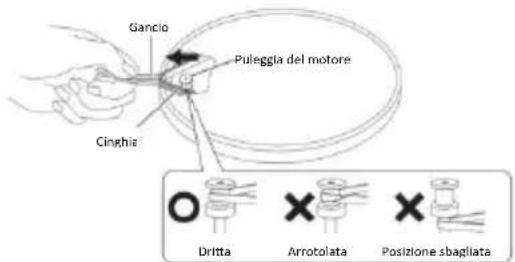

Gancio Puleggia del motore Cinghia Dritta Arrotolata Posizione sbagliata

1. Rimuovere il nastro rosso dalla cinghia.

Rotazione del piatto girevole

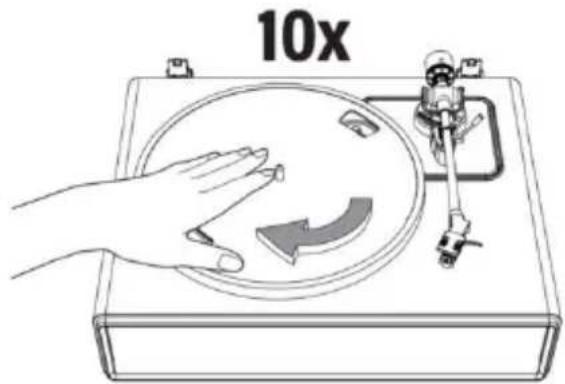

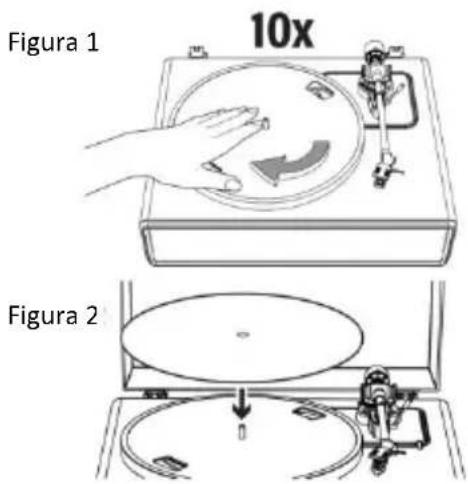

1. Ruotare lentamente il piatto girevole con le mani per dieci volte in senso orario (Figura 1).

2. Questa operazione serve a resettare il meccanismo automatico, eliminare eventuali torsioni della cinghia e assicurarsi che questa scorra senza problemi nel cerchio sulla parte inferiore del piatto girevole.

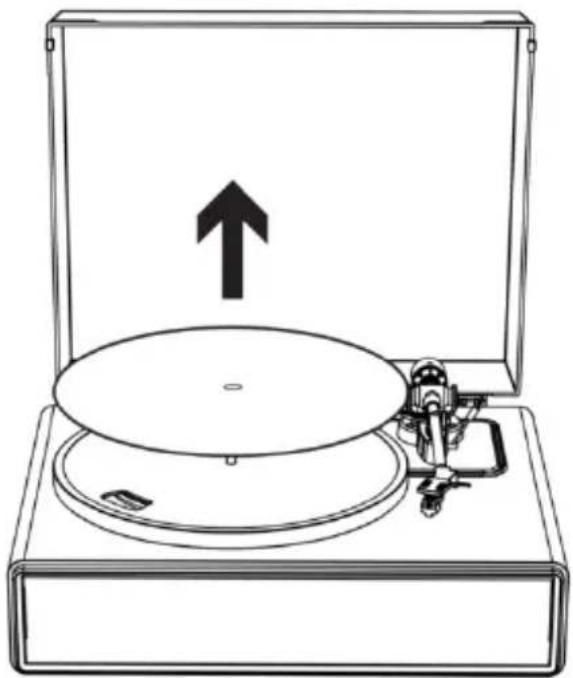

3. Posizionare il tappetino antiscivolo sul piatto girevole. Assicurarsi che il logo sul tappetino sia rivolto verso l'alto (Figura 2).

Regolazione della forza di tracciamento della testina

Il contrappeso fornito in dotazione è adatto per testine con un peso compreso tra 3,0 e 6,0 g.

Figura 1 10x Figura 2

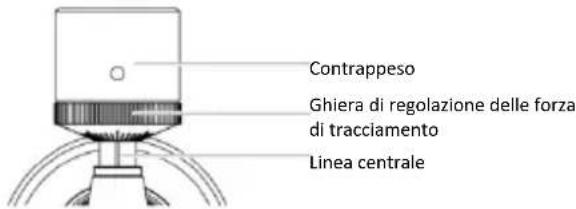

Contrappeso Ghiera di regolazione delle forza di tracciamento Linea centrale

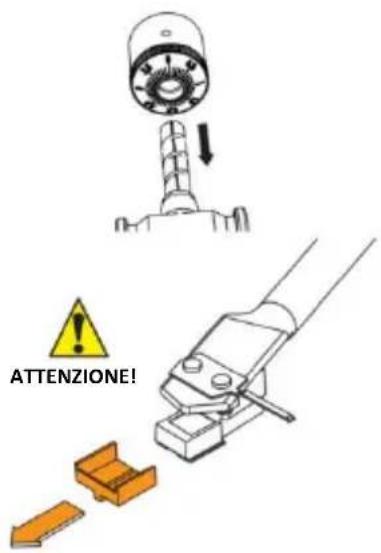

1. Premere e ruotare con delicatezza il contrappeso sul retro del braccio (la ghiera deve essere rivolta verso la parte frontale del giradischi).

2. Tirare in avanti la protezione per rimuoverla.

NOTA: Se si applica una forza verso il basso, lo stilo potrebbe staccarsi dal corpo.

Se lo stilo si è staccato o sta per staccarsi, l'audio verrà riprodotto solo a volume basso; in questo caso, fare riferimento alla sezione "Sostituzione dello stilo" per fissarlo correttamente.

ATTENZIONE!

1. Rimuovere la fascetta e sbloccare il braccio.

2. Abbassare la leva di sollevamento del braccio e posizionare la testina tra il supporto del braccio e il piatto girevole.

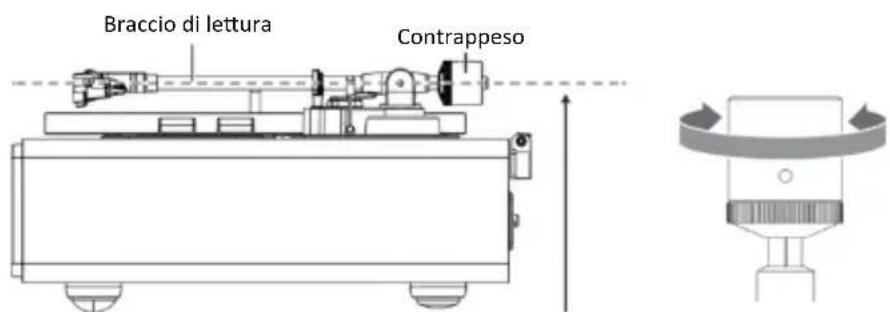

3. Ruotare con cautela il contrappeso, fino a quando il braccio raggiunge una posizione di equilibrio. Il braccio dovrebbe tornare alla posizione di equilibrio se viene spostato su o giù. Questa regolazione deve essere eseguita con attenzione.

Braccio di lettura Contrappeso

Effettuare la regolazione in modo che il braccio sia a livello e in posizione di equilibrio.

1. Dopo avere bilanciato il braccio correttamente, riposizionarlo sul supporto. Senza muovere il contrappeso, ruotare gentilmente la ghiera di regolazione della forza di tracciamento in modo da allineare lo zero con la linea centrale nera sul retro del braccio. Verificare che il braccio sia ancora in posizione di equilibrio.

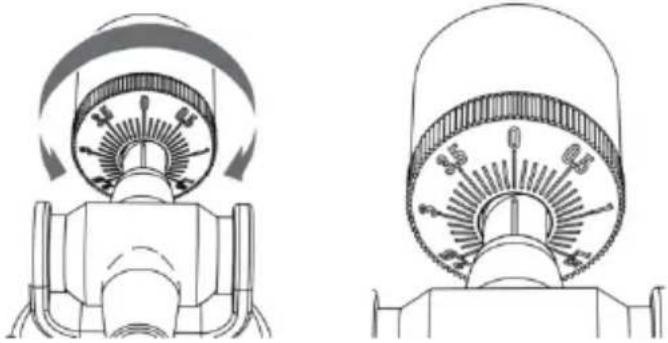

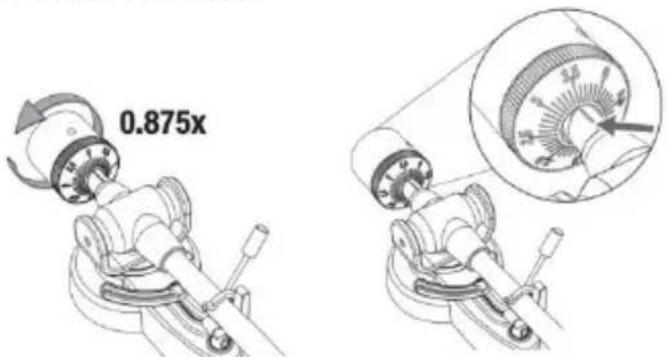

1. Infine, ruotare sia il contrappeso che la ghiera di regolazione della forza di tracciamento in senso antiorario (guardandolo da davanti) per regolare la forza di tracciamento secondo le raccomandazioni del fabbricante della testina.

0.875x

Nota: Ogni segno sulla scala corrisponde a 0,1 g. La forza di tracciamento raccomandata per la testina installata in fabbrica è pari a 3,5 g ± 0,5 g. Ruotare con cautela la ghiera di regolazione delle forza di tracciamento, smettendo quando la misura "3,5" si trova in corrispondenza della linea nera sul braccio.

Collegamento ad un altoparlante esterno mediante cavo audio RCA Questo giradischi è dotato di 4 altoparlanti e un amplificatore fono integrati.

Se si desidera utilizzare un amplificatore o degli altoparlanti diversi, seguire le istruzioni di seguito riportate:

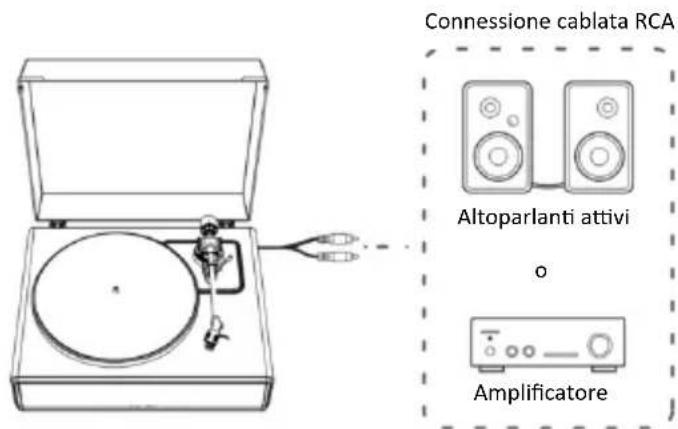

Connessione cablata RCA Altoparlanti attivi o Amplificatore

NOTA: per ottenere una qualità del suono ottimale, si consiglia di impostare il volume del giradischi al minimo. In questo modo, l'audio del giradischi sarà riprodotto dal vostro amplificatore o dagli altoparlanti.

1. Impostazione del selettore del preamplificatore

Questo prodotto è dotato di un amplificatore fono integrato. Il prodotto può essere utilizzato anche se non si dispone di un amplificatore fono o di un'apparecchiatura collegabile con un amplificatore fono integrato.

Utilizzare il selettore del preamplificatore per configurare l'uscita, come raffigurato di seguito.

Apparecchiatura a cui è collegato il giradischi	Posizione del selettore del preamplificatore	Dove collegare il cavo audio RCA
Dispositivo con ingresso fono	FONO	Presa jack di ingresso fono e terminale di messa a terra dell'apparecchiatura a cui è collegato il giradischi
Dispositivo senza ingresso fono	LINE	Presa jack AUX o LINE dell'apparecchiatura a cui è collegato il giradischi

NOTA: I jack RCA non sono pensati per essere collegati direttamente agli altoparlanti passivi/non alimentati in modalità LINE. Se vengono collegati ad altoparlanti passivi, non verrà riprodotto alcun suono.

2. Collegamento del dispositivo

Regolare le impostazioni del selettore del preamplificatore e collegare il cavo audio RCA ad una presa jack di ingresso compatibile con l'apparecchiatura a cui si desidera collegare il giradischi (amplificatore, altoparlanti attivi, ecc.).

- Il jack rosso del cavo audio RCA trasporta il segnale del canale destro (R), mentre il jack bianco quello del canale sinistro (L).

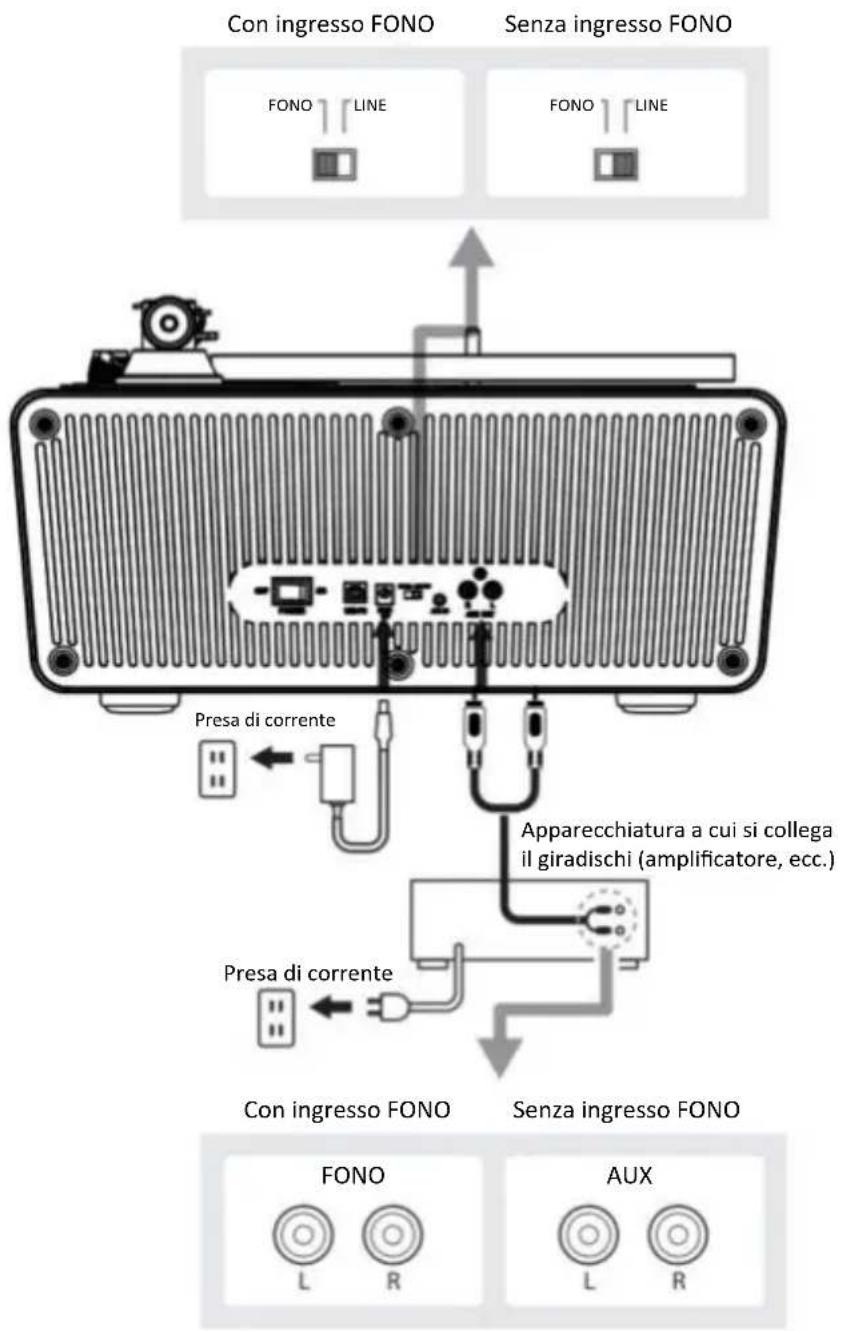

Con ingresso FONO FONO LINE Senza ingresso FONO FONO LINE Presa di corrente Apparecchiatura a cui si collega il giradischi (amplificatore, ecc.) Presa di corrente Con ingresso FONO Senza ingresso FONO FONO L R AUX L R

Collegamento alla rete elettrica

1. Inserire il connettore CC del cavo dell'alimentatore CA nella presa jack di ingresso CC sul retro del giradischi.
2. Collegare l'alimentatore CA ad una normale presa elettrica.

NOTA: Non collegare l'alimentatore CA alla presa elettrica prima di avere completato il montaggio del giradischi. Prima di accendere il giradischi, controllare nuovamente tutti i collegamenti, per assicurarsi che siano stati effettuati correttamente e siano sicuri. Spegnere sempre il giradischi prima di collegarlo o scollegarlo dall'alimentazione.

Funzione di gestione del consumo energetico

Il dispositivo si spegnerà automaticamente dopo 20 minuti di inattività. L'indicatore luminoso si spegnerà.

Per rimettere in funzione il prodotto, premere nuovamente il pulsante di accensione/spegnimento.

Riproduzione di un disco

1. Prima di riprodurre un disco

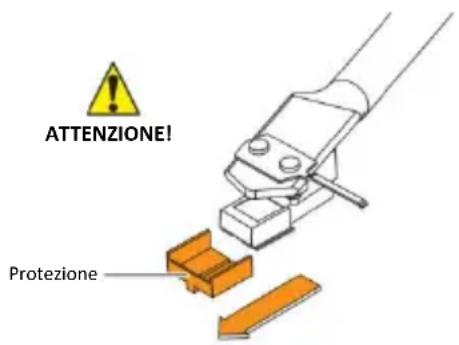

1.1. Tirare in avanti la protezione per rimuoverla.

NOTA: se si applica una forza verso il basso, lo stilo potrebbe staccarsi dal corpo. Se lo stilo si è staccato o sta per staccarsi, l'audio verrà riprodotto solo a volume basso; in questo caso, fare riferimento alla sezione "Sostituzione dello stilo" per fissarlo correttamente.

ATTENZIONE! Protezione

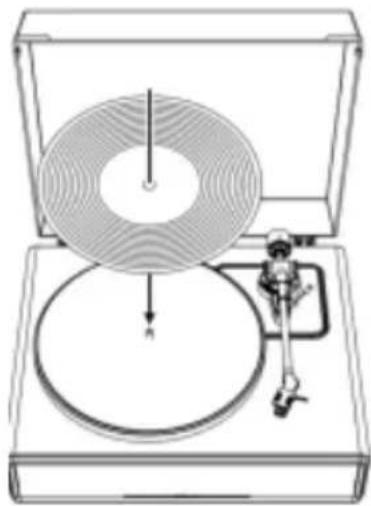

1.2. Posizionare il disco sul tappetino antiscivolo in modo che il foro centrale sia allineato con l'alberino.

2. Funzionamento del giradischi

Innanzitutto, abbassare in modo sufficiente il volume dell'amplificatore e degli altoparlanti.

2.1. Collegare l'adattatore di alimentazione in dotazione al giradischie accendere l'unità tramite l'interruttore di alimentazione sul retro. Girare la manopola di accensione e del volume per accendere l'unità. L'indicatore luminoso si accenderà di rosso.

2.2. Rimuovere la protezione dallo stilo.

2.3. Posizionare il disco sul tappetino antiscivolo.

2.4. Ruotare la manopola delle funzioni per scegliere la velocità a 33 o 45 giri al minuto, a seconda del tipo di disco.

2.5. Sbloccare la clip del braccio e spostare verso l'alto la leva di sollevamento del braccio.

2.6. Posizionare il braccio sulla posizione (solco) desiderata del disco. Il piatto inizierà a girare automaticamente.

2.7. Far scendere delicatamente il braccio sul disco spostando la leva di sollevamento verso il basso.

2.8. Alzare il volume del giradischi quanto necessario.

2.9. Una volta terminata la riproduzione del disco, sollevare il braccio di lettura, rimetterlo in posizione sul gancio e premere l'interruttore ON/OFF sul retro per spegnere il giradischi.

2.10. Il piatto smetterà di girare se gli altoparlanti non emettono alcun suono per 3 minuti. Riposizionare il braccio di lettura sul supporto e ripetere il procedimento 2.6 per riprodurre nuovamente il disco.

Funzione Bluetooth Ricevitore Bluetooth

1. Collegare l'adattatore di alimentazione in dotazione al giradischi e accendere l'unità: l'indicatore si illuminerà di rosso.
2. Impostare la manopola delle funzioni sulla modalità Bluetooth. L'indicatore luminoso inizierà a lampeggiare rapidamente di blu. Il giradischi emetterà un segnale acustico di attivazione.
3. Attiva la funzione Bluetooth del tuo dispositivo multimediale, quindi cerca e seleziona "Lenco LS-570" per associare il dispositivo multimediale al giradischi.
4. Una volta effettuato l'abbinamento del dispositivo multimediale al giradischi, questo emetterà un breve segnale acustico di conferma.
5. A questo punto, sarà possibile riprodurre il contenuto musicale del dispositivo multimediale con il giradischi. La spia luminosa diventerà blu fissa.

Nota: Versione Bluetooth: 5.0

"Questo prodotto ha una funzione di ricezione Bluetooth, non è possibile trasmettere alcun suono Bluetooth con esso: ciò significa che è possibile ricevere in modalità wireless un segnale audio Bluetooth da una sorgente esterna come uno smartphone."

Funzione AUX-IN

Questo giradischi include un jack di ingresso del segnale audio ausiliario per collegare dispositivi audio esterni come lettori MP3, lettori CD e vecchi iPod non dockable, così puoi ascoltare la tua sorgente esterna attraverso gli altoparlanti del giradischi.

1. Utilizzare un cavo audio (non incluso) con un connettore stereo da 3,5 mm su ciascuna estremità del cavo.
2. Collegare un'estremità al jack AUX-IN del giradischi e l'altra estremità al jack Line Out del dispositivo audio.
3. Accendere il giradischi e il dispositivo audio. L'indicatore luminoso del giradischi si accenderà di rosso.
4. Il livello del volume può essere controllato tramite il giradischi.

Azionare tutte le funzioni del dispositivo ausiliario come di consueto.

1. Notare che la funzione AUX-IN è una funzione prioritaria. Anche se la spia luminosa per FONO/BT è accesa, queste funzioni non saranno attive mentre è in uso la funzione AUX-IN. Si prega di scollegare il cavo AUX-IN prima di utilizzare le funzioni FONO/BT.

NOTA:

1. Assicurarsi che il braccio sia ben bloccato per evitare danni.
2. Una volta fatto ciò, non dimenticare di spegnere l'alimentazione del giradischi e del dispositivo esterno.

Cura del prodotto

Corpo del giradischi

• In presenza di sporco o polvere sul giradischi, scollegare innanzitutto l'alimentatore CA e rimuovere lo sporco e la povere con un panno morbido e asciutto.
  • Non utilizzare benzene, diluenti, ecc.

- Prima di riporre il prodotto per un lungo periodo di tempo, scollegare l'alimentatore CA dalla presa di corrente e avvolgere il prodotto nella plastica per evitare che venga a contatto con l'umidità. Inoltre, la cinghia di trasmissione deve essere rimossa per evitare che si deformi.

Punta dello stilo

• Se lo sporco si deposita sulla punta dello stilo, pulirlo con una spazzola comunemente disponibile in commercio.
• Si raccomanda di utilizzare un detergente specifico (non incluso) in caso di sporco ostinato sulla punta dello stilo. La pulizia va effettuata muovendo la spazzola dalla parte posteriore verso la parte anteriore della punta dello stilo.

Sostituzione dello stilo

Si consiglia di sostituire lo stilo dopo 400 ore di utilizzo.

Rimozione dello stilo

• Oltre a deteriorare la qualità del suono, i dischi possono danneggiarsi se la punta dello stilo della testina si usura.
  • Assicurarsi di scollegare l'alimentatore CA del prodotto dalla presa di corrente.
• Durante la sostituzione dello stilo, afferrare saldamente il portatestina e il corpo della testina. Ruotare la parte anteriore dello stilo con un movimento in avanti e verso il basso.

Installazione di un nuovo stilo sostitutivo

1. Installare il nuovo stilo sostitutivo sulla testina.

Inserirlo dapprima nel corpo

1. Spingere lo stilo verso l'alto fino a farlo scattare in posizione.

1. Assicurarsi che non rimanga uno spazio libero tra il portatestina e la testina.

Sostituzione della cinghia

- La cinghia è un componente soggetto ad usura. È necessario sostituirla se la velocità di riproduzione diminuisce o se il disco gira in modo irregolare. Come regola generale, si raccomanda di sostituire la cinghia una volta all'anno.

- Prima di sostituire la cinghia, assicurarsi di avere scollegato l'alimentatore CA del prodotto dalla presa di corrente.

1. Rimuovere il tappetino antiscivolo.

1. Rimuovere la cinghia dalla puleggia del motore.

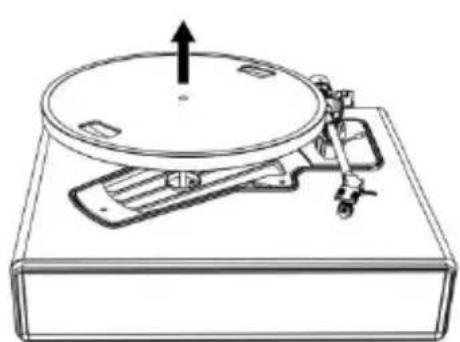

1. Rimuovere il piatto girevole e successivamente la vecchia cinghia.

1. Capovolgere il piatto girevole e individuare il cerchio rialzato. Avvolgere la nuova cinghia attorno al cerchio centrale.

1. Riposizionare il piatto girevole.

Allineare una delle aperture con la puleggia del motore color ottone.

1. Posizionare la cinghia sulla puleggia del motore color ottone Prendere la cinghia precedentemente fissata nel passaggio 4 e, tenendola tirata, posizionarla sulla puleggia del motore.

1. Ruotare lentamente il piatto girevole con le mani per dieci volte in senso orario, come indicato dalla freccia nella figura seguente.

10x

Sostituire i piedi con le gambe

Ruotare il piedino di gomma in senso antiorario per rimuoverlo dalla piastra metallica inferiore.

Ruotare la gamba in senso orario per assemblarla alla piastra metallica inferiore.

Istruzioni per spostare il giradischi

Utilizzando il materiale originale, imballare il giradischi eseguendo in ordine inverso la procedura di disimballaggio. Se non si dispone più del materiale di imballaggio, procedere nel modo seguente:

Dopo avere scollegato l'alimentatore CA dalla presa di corrente, rimuovere il tappetino in feltro e il piatto girevole e avvolgerli in modo che non possano essere danneggiati.

Fissare la protezione sulla testina.

Utilizzare una fascetta o un oggetto simile per legare il braccio sul supporto in posizione di riposo, in modo che non possa spostarsi.

Avvolgere il corpo del giradischi utilizzando della carta o un panno morbido, in modo che non possa danneggiarsi.

Panoramica software Audacity

Audacity è un software gratuito, concesso in licenza con GNU General Public License (GPL). Ulteriori informazioni e il codice open source sono disponibili sul Web all'indirizzo https://www.audacityteam.org/download/

* Assicurarsi di aver installato il software prima di iniziare.

Configurare il PC per il funzionamento con Audacity

1. Collegare una sorgente di ingresso all'unità.
2. Collegare il filo USB al proprio computer.
3. Installare il software di registrazione Audacity.

4. Aprire il programma Audacity.

5. Selezionare Preference (Preferenza) dalla scheda Edit (Modifica) nel menu Audacity (Menù Audacia).

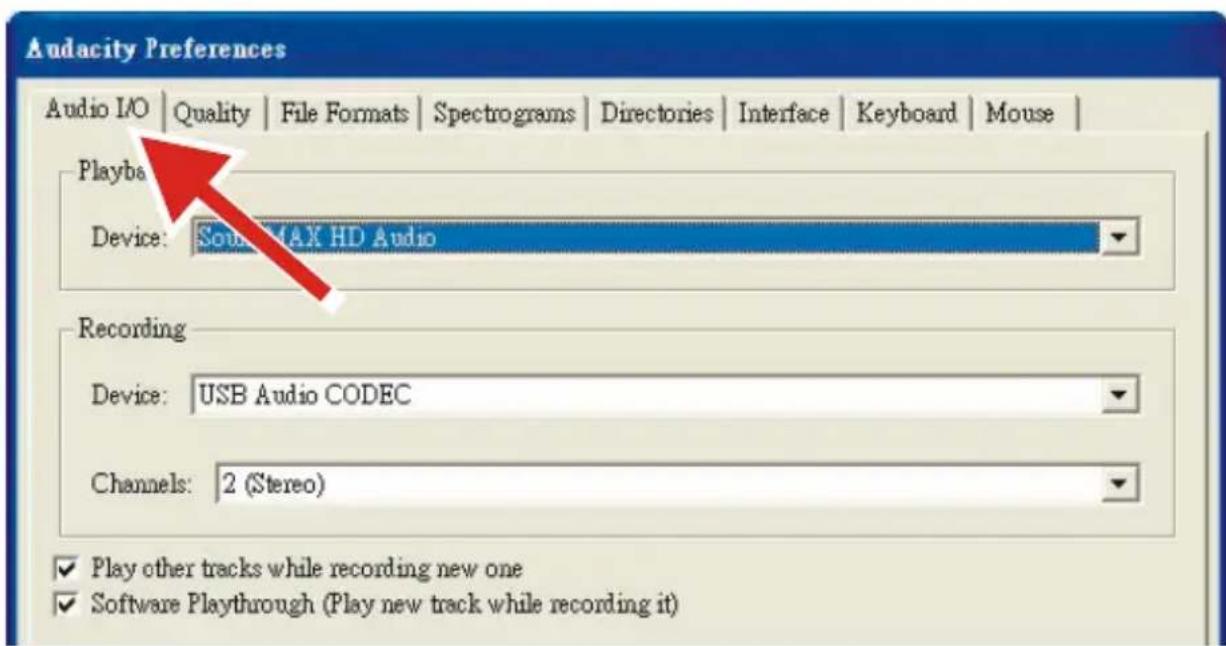

1. Selezionare la scheda Audio I/O (Uscita/uscita audio) in alto a sinistra.

- In Riproduzione, Dispositivo, selezionare your internal sound card (la propria scheda audio interna).

• In Registrazione, Dispositivo, selezionare USB Audio CODEC (USB Audio CODEC).
  • In Registrazione, Canali, selezionare 2 (Stereo) (2 (Stereo)).
• Spuntare la casella contrassegnata con Play other tracks while recording new one (Riproduci altre tracce mentre ne si registra una).
• Spuntare la casella contrassegnata con Software Playthrough (Video esplicativo del software).

Registrazione di album con Audacity

1. Salvataggio di un progetto

• Audacity scrive tutti gli audio modificati e registrati in una directory chiamata Projectname_data, che si trova proprio dove si è salvato il file del progetto stesso.
• Quindi, selezionare Save Project as (Salva progetto come) dalla scheda File Audacity e scegliere una posizione e nome del file per il progetto.
• Si noti che quando si avvia Audacity, solo l'opzione del menu "Save As..." ("Salva come...") è disponibile.

• Impostare il giradischi USB per riprodurre il brano o l'album che si desidera registrare.
• Fare clic sul pulsante rosso Registra per iniziare la registrazione.

- Abbassare il braccio sul giradischi USB sul disco e la traccia che si desidera registrare.

- Fare clic sul pulsante Pausa blu per mettere in pausa la registrazione.

Premere nuovamente per continuare.

- Fare clic sul pulsante Stop giallo.

Ecco fatto. Ora è possibile muoversi nella registrazione ed esplorare le capacità di editing di Audacity. Ricordarsi che è possibile usare la funzione Annulla quasi senza limiti mentre il progetto è aperto.

NOTA: I CD non possono essere masterizzati direttamente dall'applicazione Audacity. Devono essere usate altre applicazioni per la masterizzazione di CD.

Risoluzione dei problemi

Problema	Soluzione
Il piatto non gira.	L'alimentatore CA è collegato alla presa elettrica?- Collegare l'alimentatore CA alla presa elettrica.Qual è lo stato dell'indicatore luminoso?- L'indicatore è blu. Ciò significa che il giradischi è in modalitàBluetooth. Impostare la manopola delle funzioni sulla modalità Giradischi.- Se l'indicatore luminoso è rosso, significa che il dispositivo è in modalità giradischi.La cinghia è fuoriuscita dal piatto girevole?- Posizionare correttamente la cinghia sul piatto girevole.La cinghia è posizionata sulla puleggia del motore?- Verificare che la cinghia sia posizionata correttamente sulla puleggia del motore (color ottone).La cinghia è stata danneggiata?- Sostituirla con una nuova cinghia.Il cavo AUX-IN è collegato?- Notare che la funzione AUX-IN è una funzione prioritaria. Si prega di scollegare il cavo AUX-IN prima di utilizzare le funzioni FONO/BT.
Il piatto gira, ma il giradischi non emette alcun suono?	Lo stilo è danneggiato?- Controllare e sostituire lo stilo, se necessario. Si consiglia di sostituire lo stilo dopo 400 ore di utilizzo.Lo stilo è posizionato correttamente sul corpo della testina?- Controllare la testina e regolarla, se necessario.
Lo stilo salta.	Il disco è deformato?- Controllare il disco.Il disco è graffiato?- Controllare il disco.La pressione dello stilo è regolata correttamente?- Fare riferimento alla sezione "Regolazione della forza di tracciamento della testina" per regolare nuovamente la forza di tracciamento.
Il giradischi emette uno strano rumore simile a un "gemito".	· Il prodotto riceve eccessive vibrazioni dal pavimento, dalla superficie delle pareti o dagli altoparlanti vicini? - Ridurre le vibrazioni, o installare il prodotto su una superficie non soggetta agli effetti delle vibrazioni. · Il prodotto è installato su una superficie stabile? - Verificare che il prodotto sia stato installato su una superficie adeguata.
Durante la riproduzione, il giradischi genera uno strano rumore.	· C'è della polvere sulla punta dello stilo della testina? - Se la polvere si deposita sulla punta dello stilo, pulire con una spazzola comunemente disponibile in commercio.
Il suono emesso durante la riproduzione del disco è troppo veloce o troppo lento.	· Le impostazioni della velocità del prodotto sono state regolate correttamente? - Selezionare la giusta velocità a seconda del tipo di disco che si riproduce.
La velocità di riproduzione rallenta o il disco gira in modo irregolare.	· La cinghia si è allentata? - Sostituirla con una nuova cinghia. · La cinghia è stata installata correttamente? - Fare riferimento alla sezione "Montaggio del piatto girevole e della cinghia" per impostare correttamente la cinghia.

Specifiche

Giradischi

Alimentazione	AC100-240 V, uscita CC 15 V 2400 mA
Consumo di energia	36 W
Velocità giradischi	33 1/3, 45 giri/min
Uscita altoparlanti	2 x 30 W + 2 x 10 W
Dimensioni (L x P x A)	435 x 355 x 720 mm
Peso	9,33 kg

Stilo

Modello	Audio-Technica AT3600
Risposta in frequenza	20 Hz - 20 kHz
Bilanciamento canale	<2,5 dB
Separazione canale	>18 dB
Tensione di uscita	2,5 mV
Resistenza di carico raccomandata	47 kΩ
Connessione amplificatore	MM (a magnete mobile) – ingresso
Forza di tracciamento raccomandata	3,5 ± 0,5 g
Peso	0,18 oz (5,1 g)

Nota: Design e specifiche sono soggetti a modifica senza preavviso.

Alimentatore:

Produttore: Brightpower Optoelectronic Technonlgy Co., Ltd.

Numero di modello: SW1502400-IM/S036A1502400M

Utilizzare solo l'alimentazione indicata nel presente manuale.

Informazioni	Valore e precisione
Nome del produttore o marchio commerciale, registrazione commerciale e indirizzo	BRIGHTPOWEROPTOELECTRONIC TECHNOLOGY CO., LTD
Identificatore del modello	SW1502400-IM/S036A1502400M
Tensione in ingresso	100-240 V
Frequenza in ingresso CA	50-60 Hz
Tensione di uscita	CC 15 V
Corrente in uscita	2400 mA
Potenza in uscita	36 W
Efficienza media attiva	87,58%
Efficienza a basso carico (10%)	84%
Nessun carico Consumo energetico	0,080 W

1. Garanzia

Commaxx B.V. offre assistenza post-vendita e una garanzia in conformità con i regolamenti europei. Pertanto, se sono necessarie riparazioni (durante e dopo il periodo di garanzia), rivolgersi al rivenditore locale di fiducia.

Nota importante: non è possibile inviare direttamente a Commaxx B.V. i prodotti da riparare.

Nota importante: Qualora l'unità venga aperta o manomessa in qualsiasi modo da un centro di assistenza non riconosciuto, la garanzia decade.

Questo dispositivo non è adatto per l'uso professionale. Qualora l'unità venga utilizzata per scopi professionali, tutti gli obblighi del produttore derivanti dalla garanzia sono nulli.

2. Clausola di esclusione di responsabilità

Il firmware e/o i componenti hardware vengono aggiornati regolarmente. Pertanto, è possibile che alcune parti relative a istruzioni, specifiche e immagini contenute nella presente documentazione siano diverse da quanto riscontrato nel singolo caso. Tutte le descrizioni incluse in questa guida sono fornite a puro titolo illustrativo e non si applicano necessariamente alla specifica situazione. Nessun diritto legale o contrattuale può derivare dalle descrizioni contenute nel presente libretto di istruzioni.

3. Smaltimento al termine della vita utile del dispositivo

Questo simbolo indica che in Europa è vietato gettare il relativo prodotto elettrico o batteria tra i rifiuti domestici. Per il corretto smaltimento a fine vita del prodotto e della batteria, attenersi alle vigenti normative locali per il trattamento dei rifiuti da apparecchiature elettriche ed elettroniche e delle batterie. In tal modo si contribuisce a salvaguardare le risorse naturali e a migliorare gli standard per la protezione dell'ambiente nel trattamento dei rifiuti da apparecchiature elettriche ed elettroniche (Direttiva RAEE).

4. DICHIARAZIONE DI CONFORMITÀ

Con la presente, Commaxx dichiara che il tipo di apparecchiatura radio [Lenco LS-570] è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

https://commaxx-certificates.com/doc/ls-570_doc.pdf

Tipo di radiofrequenza	Gamma di frequenza (MHz)	Potenza (dBm)
Bluetooth	2402-2480	<6

5. Assistenza

Per ulteriori informazioni e accesso all'helpdesk, visitare il sito www.lenco.com

Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Paesi Bassi.

Suomi

HUOMIO:
