BEDIENUNGSANLEITUNG LS-570 LENCO

PRECAUTIONS BEFORE USE

Eine andere als die hier beschriebene Benutzung der Bedienelemente oder Einstellung oder Durchführung von Abläufen kann zu einer Aussetzung gefährlicher Strahlung führen.

VORSICHTSMASSNAHMEN VOR DER BENUTZUNG

BEFOLGEN SIE IMMER FOLGENDE ANWEISUNGEN:

1. Blockieren oder bedecken Sie keine Lüftungsöffnungen. Wenn Sie das Gerät auf ein Regal stellen, lassen Sie um das gesamte Gerät 5 cm (2") Freiraum.
2. Stellen Sie das Gerät entsprechend den Anweisungen der mitgelieferten Bedienungsanleitung auf.
3. Halten Sie das Gerät von Hitzequellen wie Radiatoren, Heizern, Ö fen, Kerzen oder anderen hitzeerzeugenden Produkten oder offenen Flammen fern. Das Gerät darf nur bei gemäßigtem Klima verwendet werden. Sehr kalte oder heiße Umgebungen sind zu vermeiden. Die Betriebstemperatur liegt zwischen 0 °C und 35 °C.
4. Meiden Sie bei der Benutzung des Produkts die Nähe starker Magnetfelder.
5. Elektrostatische Entladungen können die normale Benutzung dieses Gerätes stören. Sollte dies geschehen, setzen Sie das Gerät zurück und starten Sie es dann entsprechend den Anweisungen dieser Bedienungsanleitung neu. Gehen Sie besonders bei Datenübertragungen mit dem Gerät vorsichtig um und führen Sie diese nur in einer anti-elektrostatischen Umgebung aus.

6. Warnung! Niemals Gegenstände durch die Lüftungsschlitze oder Öffnungen in das Gerät stecken. Dieses Gerät steht unter Hochspannung. Das Hineinstecken von Gegenständen kann zu Stromschlag und/oder Kurzschluss interner elektrischer Bauteile führen. Spritzen/gießen Sie aus dem gleichen Grund weder Wasser noch andere Flüssigkeiten auf das Gerät.

7. Benutzen Sie das Gerät nicht in nasser oder feuchter Umgebung wie Bad, Dampfküche oder in der Nähe von Schwimmbecken.

8. Das Gerät darf weder Tropf- noch Spritzwasser ausgesetzt werden und es dürfen keine mit Flüssigkeit gefüllten Behälter wie z. B. Vasen auf das Gerät oder in der Nähe des Gerätes gestellt werden.
9. Benutzen Sie das Gerät nicht, wenn Kondensation entstehen kann. Wenn Sie das Gerät in einem warmen, feuchten Raum mit Dampf benutzen, können Wassertropfen oder Kondensation in das Gerät eindringen und u. U. zu Fehlfunktionen des Gerätes führen. Schalten Sie in diesem Fall das Gerät für 1 bis 2 Stunden aus, bevor Sie es erneut einschalten, wobei Sie darauf achten sollten, dass das Gerät vollständig getrocknet ist, bevor Sie es wieder einschalten.
10. Obwohl dieses Gerät unter größter Sorgfalt hergestellt und vor Auslieferung mehrmals überprüft wurde, können trotzdem wie bei jedem anderen elektrischen Gerät auch Probleme auftauchen. Trennen Sie das Gerät bei Rauchentwicklung, starker Hitzeentwicklung oder jeder anderen unnatürlichen Erscheinung sofort vom Stromnetz.
11. Dieses Gerät ist durch eine Stromquelle wie auf dem Typenschild angegeben zu betreiben. Halten Sie bei Unsicherheiten über die Art Ihrer Stromversorgung in Ihrer Wohnung Rücksprache mit Ihrem Händler oder Ihrem Stromversorger.
12. Halten Sie das Gerät von Haustieren fern. Einige Nagetiere nagen gerne an Netzkabeln.
13. Benutzen Sie für die Reinigung ein weiches, trockenes Tuch. Benutzen Sie niemals Lösungsmittel oder Flüssigkeiten auf Ö Ibasis. Benutzen Sie zum Entfernen hartnäckiger Flecken ein feuchtes Tuch mit mildem Reinigungsmittel.

14. Der Hersteller haftet nicht für Beschädigungen oder Datenverluste aufgrund von Fehlfunktion, Zweckentfremdung oder Modifikation des Gerätes oder aufgrund des Wechselns der Batterie.

15. Unterbrechen Sie die Verbindung nicht während einer Formatierung oder einer Datenübertragung. Bei Unterbrechung drohen Datenverlust und Datenbeschädigung.

16. Wenn das Gerät eine USB-Wiedergabefunktion besitzt, stecken Sie den USB-Stick direkt in das Gerät. Verwenden Sie kein USB-Verlängerungskabel, weil die erhöhte Störungsanfälligkeit zu Datenverlust führen kann.
17. Das Typenschild befindet sich an der Unter- oder Rückseite des Gerätes.
18. Dieses Gerät ist nicht zur Benutzung durch Personen (einschließlich Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder ohne ausreichende Erfahrung vorgesehen, es sei denn, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt oder wurden in die ordnungsgemäße Bedienung des Gerätes durch eine für ihre Sicherheit verantwortliche Person eingewiesen.
19. Dieses Produkt ist nur für den nicht-professionellen Gebrauch und nicht für gewerbliche oder industrielle Zwecke bestimmt.
20. Stellen Sie sicher, dass das Gerät in einer stabilen Position aufgestellt ist. Schäden, die durch Verwendung dieses Produkts in einer instabilen Position, durch Vibrationen, Stöße oder Nichtbeachtung der anderen in diesem Handbuch enthaltenen Warnungen und Sicherheitsmaßnahmen entstehen, werden nicht durch die Garantie abgedeckt.
21. Entfernen Sie niemals das Gehäuse dieses Gerätes.
22. Stellen Sie dieses Gerät niemals auf andere elektrische Geräte.
23. Halten Sie Kinder von den Plastiktüten fern.
24. Benutzen Sie nur vom Hersteller spezifizierte Erweiterungen/Zubehörteile.
25. Lassen Sie alle Wartungs-/Reparaturarbeiten von qualifiziertem Servicepersonal ausführen. Reparatur/Wartung wird notwendig, wenn das Gerät in irgendeiner Weise wie beispielsweise am Netzkabel oder am Netzstecker beschädigt wurde oder wenn Flüssigkeit in das Gerät gelangt ist bzw. Gegenstände in das Gerät

gefallen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, es heruntergefallen ist oder nicht ordnungsgemäß funktioniert.

1. Langes Hören lauter Töne aus einem Musikgerät kann zu zeitweiligem oder permanentem Hörverlust führen.

2. Wenn zum Lieferumfang des Produkts ein Netzkabel oder ein Netzadapter gehört:

3. Wenn irgendwelche Probleme auftreten, trennen Sie das Gerät vom Stromnetz und setzen Sie sich anschließend mit einer qualifizierten Fachkraft in Verbindung.

4. Treten Sie nicht auf den Netzadapter und klemmen Sie ihn auch nicht ein. Seien Sie besonders im näheren Bereich des Netzsteckers und an der Stelle vorsichtig, an der das Netzkabel aus dem Gerät herausgeführt wird. Stellen Sie keine schweren Gegenstände auf den Netzadapter, da er dadurch beschädigt werden kann. Halten Sie das gesamte Gerät außerhalb der Reichweite von Kindern! Durch Spielen mit dem Netzkabel können sie sich ernsthafte Verletzungen zuziehen.

- Trennen Sie das Gerät während eines Gewitters oder bei längerer Nichtbenutzung vom Stromnetz.

● Die Netzsteckdose muss sich in der Nähe des Gerätes befinden und einfach zu erreichen sein.

- Überlasten Sie Steckdosen und Verlängerungsleitungen nicht. Eine Überlastung kann zu Brandgefahr bzw. Stromschlag führen.

- Geräte der Schutzklasse 1 müssen an eine Netzsteckdose mit Schutzleiter angeschlossen werden.

- Geräte der Schutzklasse 2 benötigen keinen Schutzleiteranschluss.

- Greifen Sie beim Abziehen von der Netzsteckdose am Netzstecker. Ziehen Sie ihn nicht durch Zerren am Kabel heraus. Das kann zu einem Kurzschluss führen.

- Verwenden Sie weder ein beschädigtes Netzkabel noch einen beschädigten Netzstecker oder eine lockere Steckdose. Missachtung kann zu Brand oder Stromschlag führen.

1. Wenn das Produkt mit einer Fernbedienung mit

Batterien/Knopfzellen geliefert wird oder das Produkt eine derartige Fernbedienung umfasst:

Warnung:

- „Die Batterie nicht verschlucken – Verätzungsgefahr“ oder Ähnliches.

- Die mit diesem Produkt [gelieferte Fernbedienung] enthält eine Knopfzelle. Das Verschlucken der Batterie kann innerhalb von nur 2 Stunden zu schwersten inneren Verbrennungen mit Todesfolge führen.

● Halten Sie neue und gebrauchte Batterien von Kindern fern.

- Falls sich das Batteriefach nicht richtig schließen lässt, stellen Sie die Benutzung des Gerätes ein und halten Sie es von Kindern fern.

- Wenn Sie vermuten, dass Batterien verschluckt oder in eine Körperöffnung eingeführt worden sind, suchen Sie umgehend eine(n) Ärztin/Arzt auf.

1. Warnhinweise bzgl. der Verwendung von Batterien:

- Es besteht Explosionsgefahr, wenn die Batterie nicht ordnungsgemäß ersetzt wird.

- Tauschen Sie die Batterie nur gegen eine Batterie des gleichen Typs aus.

- Die Batterie darf während der Benutzung, Aufbewahrung oder des Transports weder sehr hohen oder sehr niedrigen Temperaturen noch niedrigem Luftdruck in großen Höhenlagen ausgesetzt werden.

- Die Auswechslung der Batterie mit einem falschen Batterietyp kann zum Explodieren der Batterie oder zum Entweichen von entflammbarem Gas oder Auslaufen von entflammbarer Flüssigkeit aus der Batterie führen.

- Die Entsorgung der Batterie in Feuer oder einem heißen Ofen oder das mechanische Zerkleinern oder Zerteilen der Batterie kann zu Explosionen führen.

- Das Verbleiben der Batterie in einer Umgebung mit sehr hohen Temperaturen kann zum Explodieren der Batterie oder zum Entweichen von entflammbarem Gas oder zum Auslaufen von entflammbarer Flüssigkeit aus der Batterie führen.

- Eine einem sehr niedrigen Luftdruck ausgesetzte Batterie kann explodieren oder es kann aus einer einem sehr niedrigen Luftdruck ausgesetzten Batterie entflammbares Gas entweichen oder entflammbare Flüssigkeit auslaufen.

- Legen Sie besonderes Augenmerk auf den ökologischen Aspekt der Batterieentsorgung.

INSTALLATION

- Packen Sie alle Teile aus und entfernen Sie danach die Schutzmaterialien.

- Schließen Sie das Gerät erst an das Stromnetz an, nachdem Sie die Netzspannung überprüft haben und alle anderen notwendigen Anschlüsse hergestellt sind.

* Diese Anweisungen gelten nur für Produkte mit Netzkabel oder Netzadapter.

Inhaltsverzeichnis:

Netzadapter

1. Plattenteller
2. Plattenteller-Spindel
3. Gegengewicht
4. Auflagedruck-Regler
5. Tonarmheber
6. Tonarmklammer
7. Tonarm
8. Funktionsregler

9. Ein/Aus-Knopf / Lautstärkeregler

10. LED-Betriebsanzeige

11. Tonabnehmer
12. Ein-/Ausschalter
13. USB-PC-Buchse
14. Stromanschluss
15. Phono- und Aux-Ausgang-Wahlschalter
16. AUX-Eingangsbuchse
17. Cinch-Anschlüsse von Phono und AUX-Ausgang

Lieferumfang

Prüfen Sie vor Installation des Plattenspielers den Lieferumfang anhand der nachstehenden Auflistung auf Vollständigkeit und sichtbare Schäden. Bewahren Sie das Original-Verpackungsmaterial auf, falls Sie das Gerät austauschen oder zurückgeben müssen.

1. Plattenspieler
2. Netzadapter
3. Plattenspieler-Abdeckung
4. Slipmat
5. Plattenteller mit Riemen

6. Gegengewicht

7. Winkelmesser zur Ausrichtung des Tonabnehmers

8. 45-U/min-Adapter
9. Bedienungsanleitung
10. USB-Kabel
11. 4 × Bein

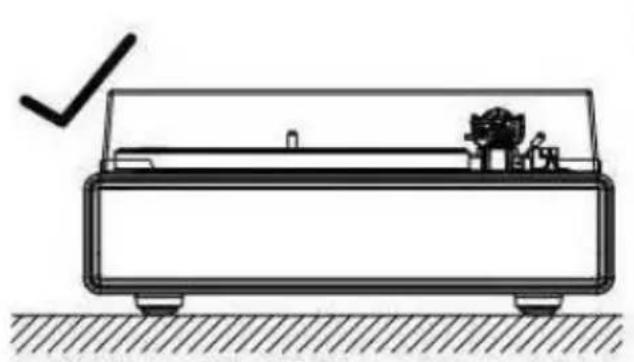

Plattenspieler installieren

. Stellen Sie den Plattenspieler auf einem ebenen Untergrund auf.
. Vermeiden Sie Auswirkungen von Vibrationen und Schalldruck, indem Sie den Plattenspieler nicht in der Nähe von Geräten, wie Lautsprechern, aufstellen.
. Der Plattenspieler könnte bei Aufstellung neben einem Radio gestört werden. Halten Sie den Plattenspieler daher nach Möglichkeit von Radios fern.
. Wenn sich der Plattenspieler in der Nähe anderer Geräte befindet, die starke Funkwellen abstrahlen (z. B. Mobiltelefone usw.), könnte es zu Rauschen kommen.

Einrichtung von Drehteller und Riemen

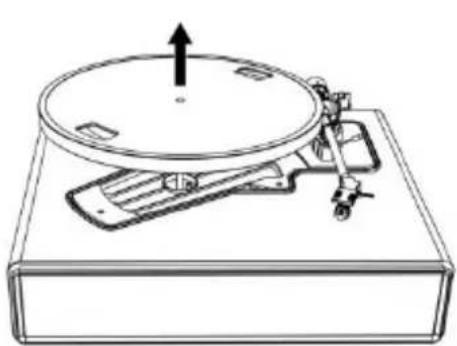

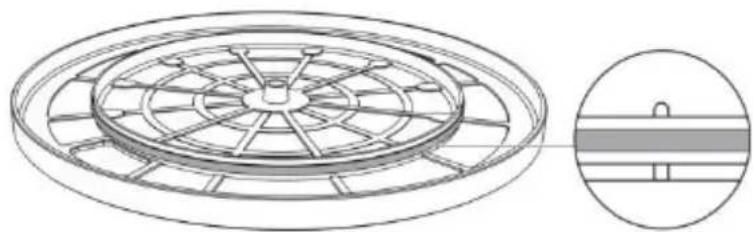

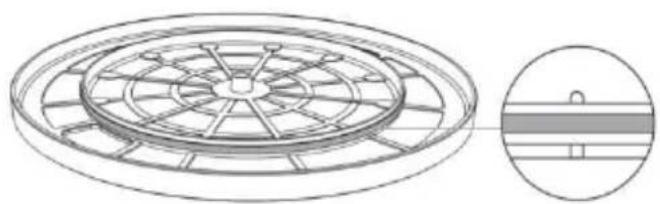

1. Drehen Sie den Plattenteller um und prüfen Sie die Position des Riemens.

Achten Sie darauf, dass der Antriebsriemen in der Mitte des Kreises gewunden ist.

Wenn sich der Antriebsriemen zu hoch oder zu niedrig in diesem Kreis befindet, könnte der Antriebsriemen abfallen oder die Geschwindigkeit instabil werden.

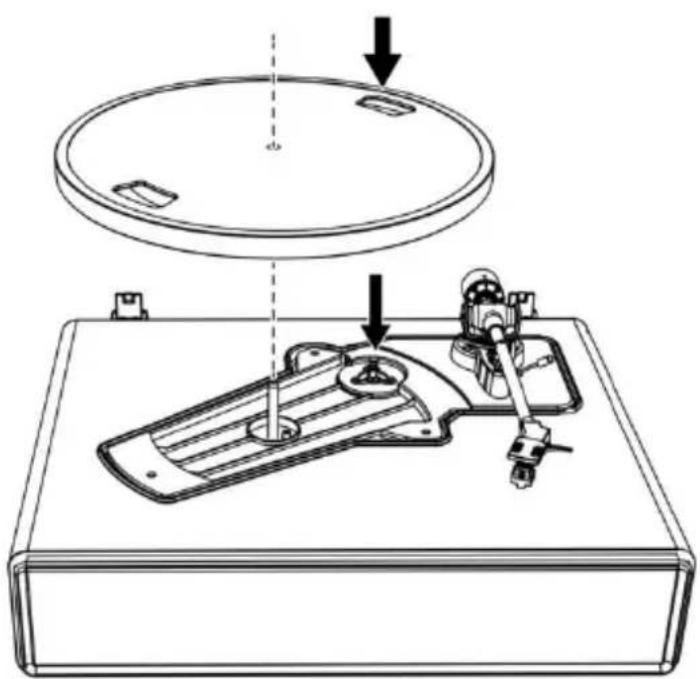

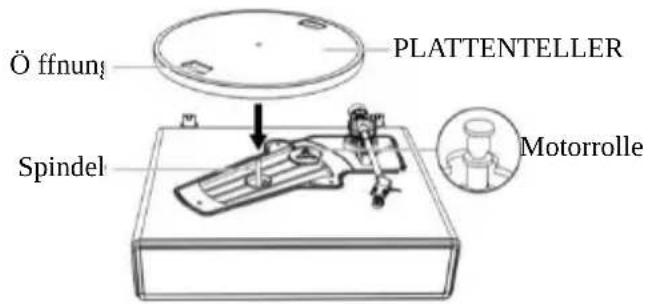

1. Setzen Sie den Drehteller auf die Spindel.

Achten Sie darauf, dass der Drehteller richtig auf der Spindel sitzt.

Ö ffnun PlATTENTELLER Spindel Motorrolle

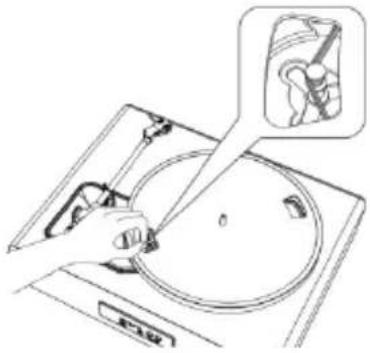

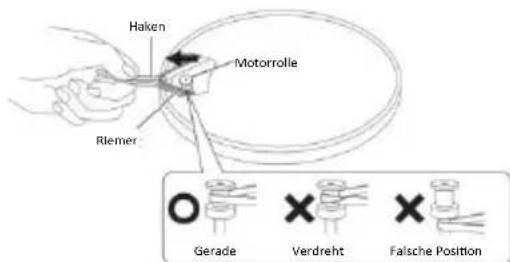

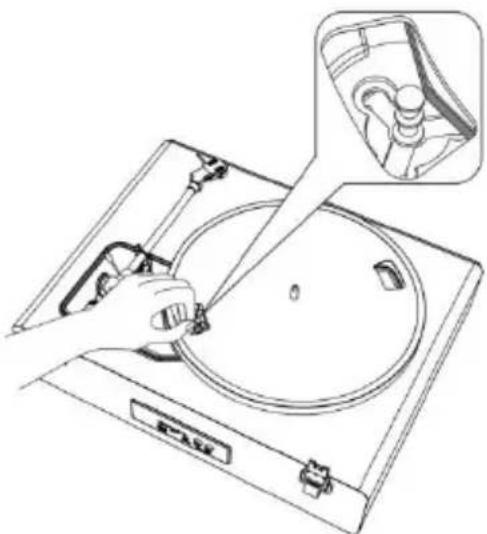

1. Platzieren Sie den Riemen an der Motorrolle.

Richten Sie eine der Öffnungen am Drehteller an der Motorrolle aus. Platzieren Sie den Riemen wie abgebildet an der Motorrolle, während Sie beide Enden des am Riemen befestigten roten Bandes ziehen.

Achten Sie dabei darauf, dass sich der Riemen nicht verdreht.

Haken Motorrolle Riemer Gerade Verdreht Falsche Position

1. Entfernen Sie das rote Band vom Riemen.

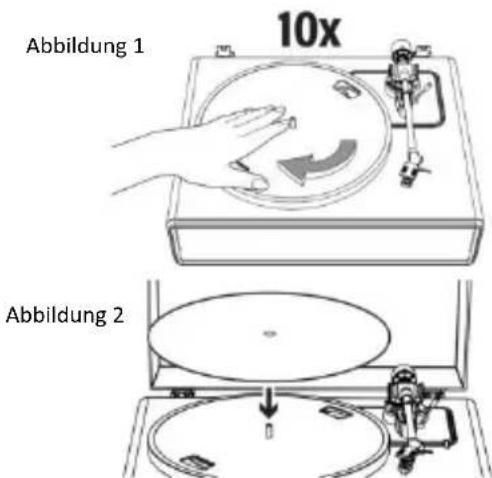

Drehen des Plattentellers

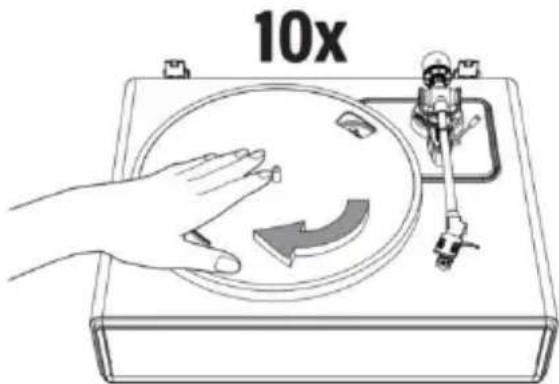

1. Drehen Sie den Plattenteller mit Ihren Händen langsam zehnmal im Uhrzeigersinn (Abbildung 1).

2. Dieser Schritt dient der Rücksetzung des automatischen Mechanismus, dem Begradigen des Riemens und der Sicherstellung, dass der Riemen reibungslos am Rand an der Unterseite des Drehtellers läuft.

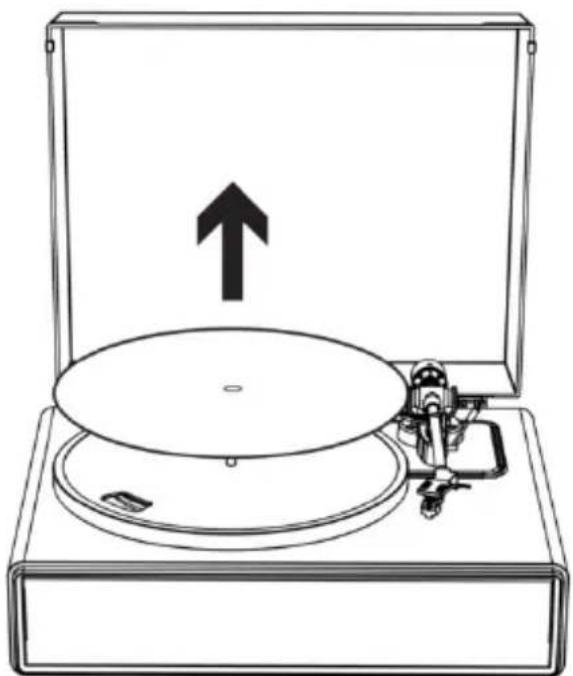

3. Legen Sie die Slipmat auf den Plattenteller. Achten Sie darauf, dass das Logo auf der Mat nach oben zeigt (Abbildung 2).

10x Abbildung 1 Abbildung 2

Anpassung des Tonabnehmer-Auflagedrucks

Das mitgelieferte Gegengewicht ist für Tonabnehmer mit einem Gewicht zwischen 3,0 und 6,0 g geeignet.

Gegengewicht Auflagedruck-Regler Mittellinie

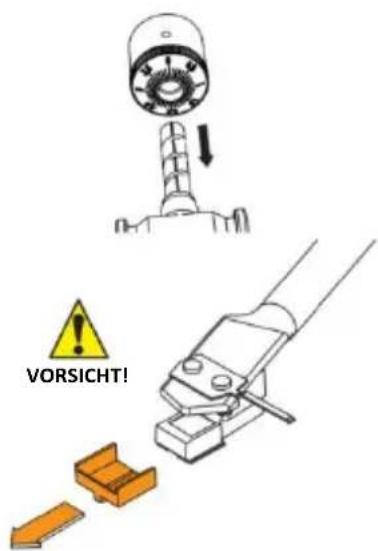

1. Schieben und drehen Sie das Gegengewicht vorsichtig auf die Rückseite des Tonarms (mit dem Regler zur Vorderseite des Plattentellers hin).
2. Ziehen Sie den Schutz zum Entfernen gerade nach vorne.

HINWEIS: Die Anwendung von Auflagedruck kann dazu führen, dass sich die Tonnadel vom Gehäuse löst.

Wenn sich die Tonnadel (beinahe) gelöst hat, verringert sich die Ausgabelautstärke.

Beachten Sie in diesem Fall „Wechseln der Tonnadel“, um die Tonnadel wieder richtig anzubringen.

VORSICHT!

1. Entfernen Sie das Band und geben Sie den Tonarm frei.
2. Senken Sie den Tonarm-Lifthebel ab und positionieren Sie den Tonabnehmer in den Zwischenraum zwischen Tonarmauflage und Plattenteller.

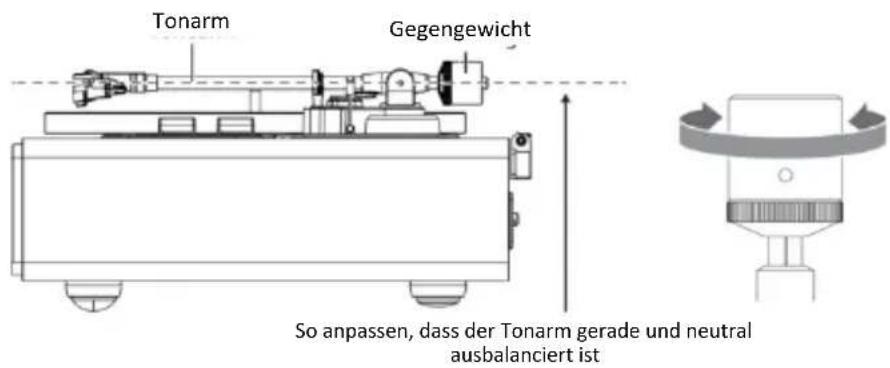

3. Drehen Sie das Gegengewicht vorsichtig, bis der Tonarm eine neutrale Balance erreicht. Der Tonarm sollte in die

Gleichgewichtsposition zurückkehren, wenn er nach oben oder unten bewegt wird. Nehmen Sie diese Einstellung sorgfältig vor.

Tonarm Gegengewicht So anpassen, dass der Tonarm gerade und neutral ausbalanciert ist

1. Sobald der Tonarm korrekt ausbalanciert ist, stellen Sie ihn wieder in seine Ruheposition. Drehen Sie sanft den Auflagedruck-Regler, bis die Null an der schwarzen Mittellinie an der Rückseite des Tonarms ausgerichtet ist. Achten Sie darauf, dabei nicht die Position des Gegengewichts zu verändern. Stellen Sie sicher, dass der Tonarm weiterhin neutral ausbalanciert ist.

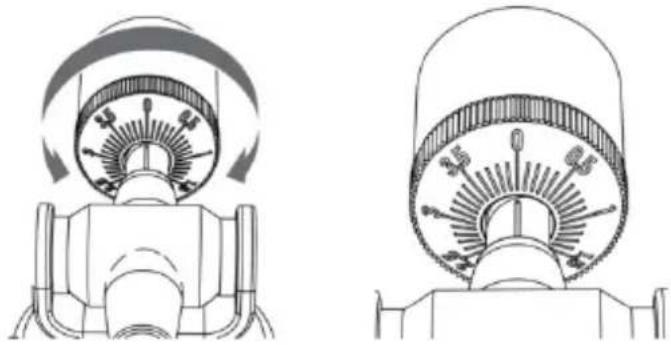

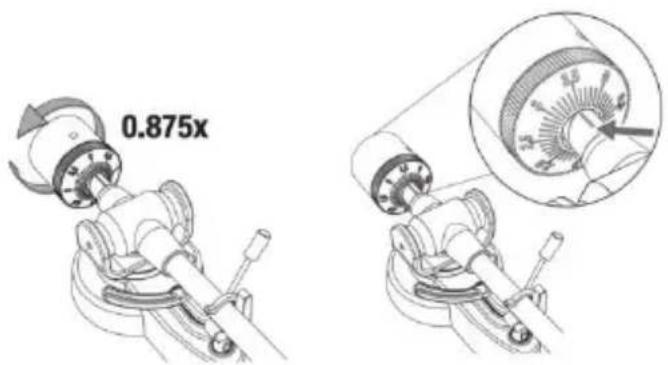

1. Drehen Sie abschließend das Gegengericht und den Auflagedruck-Regler gemeinsam gegen den Uhrzeigersinn (von vorne gesehen), um den Auflagedruck entsprechend den Empfehlungen des Tonabnehmer-Herstellers anzupassen.

0.875x

Hinweis: Jede Markierung an der Skala steht für 0,1 g. Der empfohlene Auflagedruck für den werkseitig installierten Tonabnehmer beträgt 3,5 g ± 0,5 g. Drehen Sie den Auflagedruck-Regler vorsichtig. Wenn „3.5“ über der schwarzen Linie an der Oberseite des Tonarms zentriert ist, stoppen Sie bitte.

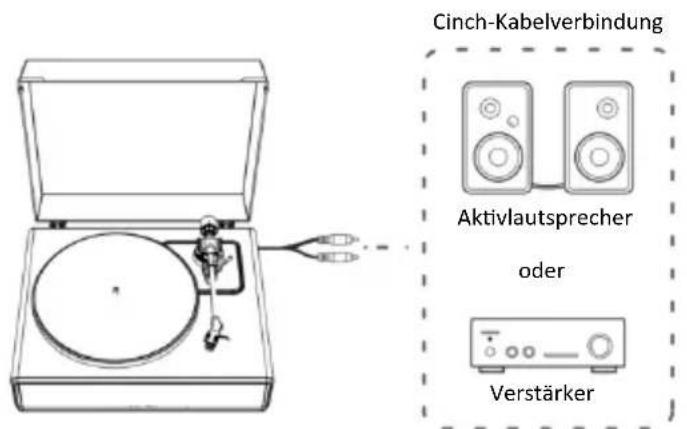

Anschließen an externen Lautsprecher über ein Cinch-Audiokabel

Dieser Plattenspieler beinhaltet 4 eingebaute Lautsprecher und einen integrierten Phono-Verstärker.

Wenn Sie Ihren eigenen Verstärker bzw. Ihre eigenen Lautsprecher nutzen möchten, befolgen Sie bitte die nachstehenden Anweisungen:

Cinch-Kabelverbindung Aktivlautsprecher oder Verstärker

HINWEIS: Damit Sie den besten Klang erhalten, ist es empfehlenswert, am Plattenspieler eine minimale Lautstärke einzustellen. Anschließend wird der Ton des Plattenspielers über Ihren eigenen Verstärker, Lautsprecher usw. wiedergegeben.

1. Einstellung des Vorverstärker-Auswahlschalters

Dieses Produkt hat einen integrierten Phono-Verstärker. Sie können das Produkt selbst dann nutzen, wenn Sie keinen Phono-Verstärker und kein anschließbares Gerät mit einem integrierten Phono-Verstärker haben.

Verwenden Sie wie nachstehend gezeigt den Vorverstärker-Auswahlschalter zur Einstellung der Ausgabe.

Verwendetes anschließbares Gerät	Position des Vorverstärker-Auswahlschalters	Anschlusspunkt des Cinch-Audiokabels
Gerät mit Phono-Eingang	PHONO	Phono-Eingang und Erdanschluss des anschließbaren Gerätes
Gerät ohne Phono-Eingang	LINE	AUX- oder LINE-Eingang von anschließbaren Geräten

HINWEIS: Die Cinch-Anschlüsse sind nicht darauf ausgelegt, direkt an Passivlautsprecher/Lautsprecher ohne eigene Stromversorgung im LINE-Modus angeschlossen zu werden. Bei Verbindung mit Passivlautsprechern wird kein Ton ausgegeben.

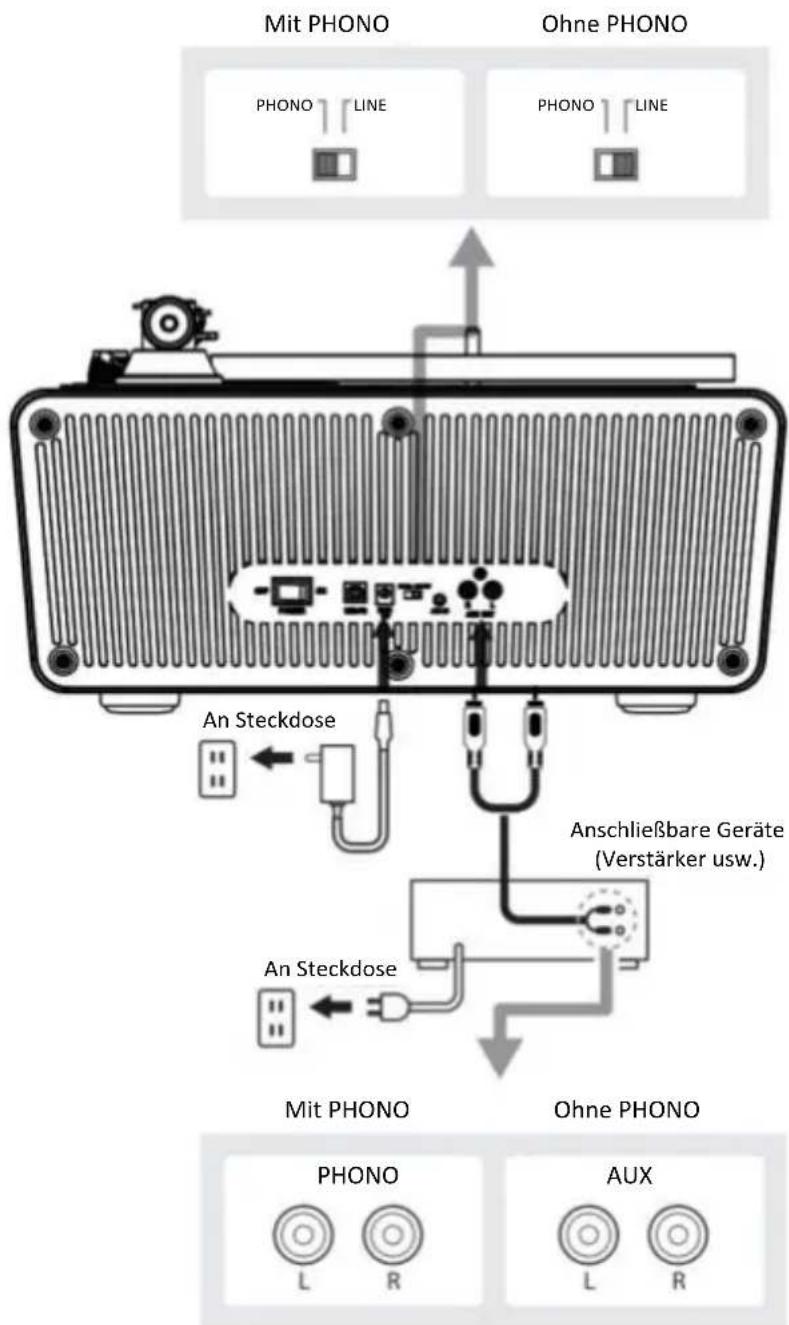

2. Anschließen des Geräts

Richten Sie die Einstellungen für den Vorverstärker-Auswahlschalter aus und schließen Sie das Cinch-Audiokabel an einen mit Ihrem anschließbaren Gerät (Verstärker, Aktivlautsprecher usw.) kompatiblen Eingang an.

Der rote Stecker des Cinch-Audiokabels ist für den rechten (R) Kanal, der weiße Stecker ist für den linken (L) Kanal.

Mit PHONO Ohne PHONO PHONO LINE PHONO LINE An Steckdose Anschließbare Geräte (Verstärker usw.) An Steckdose Mit PHONO Ohne PHONO PHONO L R L R AUX

Hauptstromanschluss

1. Stecken Sie den Gleichspannungsstecker des Netzteils in den Gleichspannungseingang an der Rückseite des Plattenspielers.
2. Schließen Sie das Netzteil an eine normale Steckdose an.

HINWEIS: Stecken Sie das Netzteil nicht an eine Steckdose an, bevor die Montage abgeschlossen ist. Prüfen Sie vor Einschalten des Plattenspielers erneut, ob alle Anschlüsse richtig und sicher sind. Schalten Sie den Plattenspieler immer aus, bevor Sie ihn an die Stromversorgung anschließen oder trennen.

Energieverwaltung

Der Plattenspieler schaltet sich nach 20 Minuten Inaktivität automatisch aus.

Die Lichtanzeige erlischt.

Drücken Sie zum Fortsetzen des Betriebs erneut die Ein-/Austaste.

Eine Schallplatte abspielen

1. Vor Abspielen einer Schallplatte

1.1. Ziehen Sie den Schutz zum Entfernen gerade nach vorne.

HINWEIS: Die Anwendung von

Auflagedruck kann dazu führen, dass sich die Tonnadel vom Gehäuse löst. Wenn sich die Tonnadel (beinahe) gelöst hat, verringert sich die Ausgabelautstärke.

Beachten Sie in diesem Fall „Wechseln der Tonnadel“, um die Tonnadel wieder richtig anzubringen.

VORSICHT! Schutz

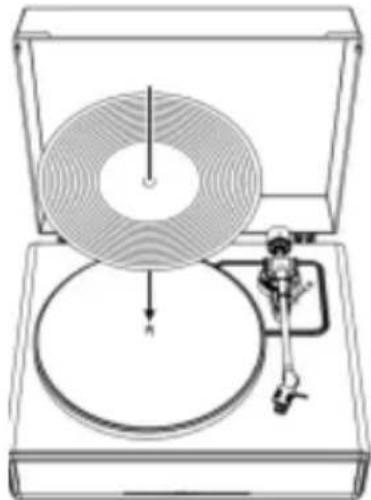

1.2. Platzieren Sie die Schallplatte so auf der Filzmatte, dass das mittlere Loch an der Spindel ausgerichtet ist.

2. Bedienung des Plattenspielers

Reduzieren Sie die Lautstärke des Verstärkers und der Lautsprecher zunächst ausreichend.

2.1. Verbinden Sie das mitgelieferte Netzteil mit dem Plattenspieler und schalten Sie das Gerät über ein Ein-/Ausschalter an der Rückseite ein. Drehen Sie den Ein/Aus-Knopf / Lautstärkeregler zum Einschalten dieses Gerätes. Die Anzeige leuchtet rot.

2.2. Entfernen Sie den Tonnadelschutz von der Tonnadel.

2.3. Legen Sie die Schallplatte auf die Slipmat.

2.4. Wählen Sie über den Funktionsregler 33 oder 45 U/min als Geschwindigkeit entsprechend der Art der Schallplatte.

2.5. Lösen Sie den Tonarm aus der sich an der Tonarmablage befindlichen Klemmvorrichtung und bringen Sie den Tonarm-Lifthebel in die obere Stellung.

2.6. Positionieren Sie den Tonarm an der gewünschten Stelle (Rille) über der Schallplatte. Der Drehteller beginnt automatisch, sich zu drehen.

2.7. Senken Sie den Tonarm vorsichtig auf die Schallplatte, indem Sie den Tonarm-Lifthebel in die untere Stellung bringen.

2.8. Erhöhen Sie die Lautstärke des Plattenspielers wie erforderlich.

2.9. Sind Sie mit dem Abspielen der Schallplatte fertig, heben Sie den Tonarm an und bringen Sie ihn wieder in die Klemmvorrichtung der Tonarmablage unter. Drücken Sie den Ein-/Ausschalter an der Rückseite zum Abschalten des Plattenspielers.
2.10. Der Drehteller hört auf, sich zu drehen, wenn der Lautsprecher 3 Minuten lang keinen Ton ausgibt. Bringen Sie den Tonarm wieder in die Ruheposition und wiederholen Sie Schritt 2.6, wenn Sie die Schallplatte erneut abspielen möchten.

Bluetooth-Bedienung

Bluetooth-Empfänger

1. Verbinden Sie das mitgelieferte Netzteil mit dem Plattenspieler und schalten Sie dieses Gerät ein. Die Lichtanzeige leuchtet rot.
2. Stellen Sie den Funktionsregler auf den Bluetooth-Modus ein. Die Lichtanzeige leuchtet blau und blinkt schnell. Sie hören einen Aktivierungston vom Plattenspieler.
3. Schalten Sie die Bluetooth-Funktion Ihres Mediengerätes ein und suchen Sie nach „Lenco LS-570“. Wählen Sie den Eintrag zur Kopplung von Mediengerät und Plattenspieler.
4. Sobald Ihr Mediengerät erfolgreich mit dem Plattenspieler gekoppelt ist, gibt der Plattenspieler einen kurzen Bestätigungston wieder.
5. Spielen Sie Musik und streamen Sie sie von Ihrem Mediengerät an den Plattenspieler. Die Lichtanzeige leuchtet dauerhaft blau.

Hinweis: Bluetooth-Version: 5,0

„Dieses Produkt hat eine Bluetooth-Empfangsfunktion, aber Sie können damit keinen Bluetooth-Ton senden: Das bedeutet, dass Sie drahtlos ein Bluetooth-Tonsignal von einer externen Quelle wie einem Smartphone empfangen können.“

AUX-Eingang-Betrieb

Dieser Plattenspieler besitzt eine AUX-Audiosignaleingangsbuchse für den Anschluss externen Audiogeräte wie beispielsweise MP3-Player, CD-Player und ältere iPods ohne Bluetooth-Funktion, damit Sie das Audio Ihrer externen Quellen über die Lautsprecher des Plattenspielers genießen können.

1. Schließen Sie das externe Gerät mit Hilfe eines Audiokabels mit 3,5-mm-Stereoklinkensteckern (nicht im Lieferumfang enthalten) an.
2. Stecken Sie einen der Stecker in die AUX-IN-Buchse des Plattenspielers und den anderen Stecker in die Line Out-Buchse Ihres externen Audiogeräts.
3. Schalten Sie den Plattenspieler und das Audiogerät ein. Die Lichtanzeige des Plattenspielers ist rot.
4. Den Lautstärkepegel können Sie über den Plattenspieler regeln. Bedienen Sie das externe Audiogerät wie gewohnt.
5. Bitte beachten Sie, dass der AUX-IN-Eingang die höchste Signaleingangspriorität besitzt. Selbst wenn die Lichtanzeige von PHONO/BT leuchtet, funktionieren diese Funktionen bei Verwendung des AUX-Eingangs nicht. Trennen Sie das AUX-Eingangskabel vor Verwendung der PHONO/BT-Funktionen.

HINWEIS:

1. Vergewissern Sie sich, dass der Tonarm ordnungsgemäß gesichert ist, um Beschädigungen vorzubeugen.
2. Vergessen Sie abschließend nicht, den Plattenspieler und Ihr externes Gerät auszuschalten.

Pflege

Gehäuse des Plattenspielers

• Wenn das Gehäuse des Plattenspielers schmutzig oder staubig ist, trennen Sie zunächst das Netzteil und entfernen Sie dann Schmutz und Staub mit einem weichen, trockenen Tuch.
• Verzichten Sie auf den Einsatz von Benzin, Verdünner usw.
• Bei längerfristiger Aufbewahrung des Produktes trennen Sie das Netzteil von der Steckdose und wickeln Sie das Produkt in Kunststoff. Achten Sie darauf, dass es nicht feucht wird. Der Antriebsriemen sollte zur Vermeidung einer ungleichmäßigen Dehnung entfernt werden.

Spitze der Tonnadel

• Wenn sich Schmutz an der Spitze der Tonnadel befindet, reinigen Sie diese mit einer handelsüblichen Bürste.
• Wir empfehlen einen Tonnadel-Reiniger (nicht im Lieferumfang enthalten), wenn die Spitze der Tonnadel stark verschmutzt ist. Reinigen Sie die Spitze der Nadeln, indem Sie die Bürste von der Rückseite zur Vorderseite der Spitze der Tonnadel bewegen.

Wechseln der Tonnadel

Es wird empfohlen, die Tonnadel alle 400 Nutzungsstunden zu wechseln.

Entfernen der Tonnadel

• Neben der Verringerung der Tonqualität könnten zudem Schallplatten beschädigt werden, wenn die Spitze der Tonnadel des Tonabnehmers verschleißt.
• Achten Sie darauf, das Netzteil des Produktes aus der Steckdose zu ziehen.

- Greifen Sie beim Wechseln der Tonnadel fest an Headshell und Gehäuse des Tonabnehmers. Drehen Sie die Vorderseite der Tonnadel in eine Vorwärts- und Abwärtsbewegung.

Installieren einer neuen Tonnadel

1. Bringen Sie eine neue Tonnadel am Tonabnehmer an.

Zunächst in Gehäuse einsetzen

1. Heben Sie die Tonnadel an, bis sie hörbar einrastet.

1. Achten sie darauf, dass keine Lücke zwischen Headshell und Tonabnehmer ist.

• Der Riemen ist ein Verschleißteil. Ersetzen Sie den Riemen, wenn sich die Wiedergabe verlangsamt oder eine unregelmäßige Drehung vorliegt. Wir empfehlen, den Riemen etwa einmal im Jahr zu ersetzen.
• Denken Sie daran, vor Auswechslung des Riemens das Netzteil aus der Steckdose zu ziehen.

1. Entfernen Sie die Slipmat.

2. Entfernen Sie den Riemen von der Motorrolle.

1. Entfernen Sie den Drehteller und anschließen den alten Riemen.

1. Drehen Sie den Drehteller um und Sie sehen einen erhabenen Kreis. Winden Sie den neuen Riemen entlang des mittleren Kreises.

1. Bringen Sie den Drehteller an.

Richten Sie eine der Öffnungen an der Position der messingfarbenen Motorrolle aus.

1. Platzieren Sie den Riemen auf der messingfarbenen Motorrolle Greifen Sie den in Schritt 4 befestigten Riemen und ziehen Sie ihn über die messingfarbene Motorrolle.

1. Drehen Sie den Plattenteller mit Ihren Händen langsam wie durch den nachstehenden Pfeil gezeigt zehnmal im Uhrzeigersinn.

10x

Ersetzen der Füße durch Beine

Gummifuß gegen den Uhrzeigersinn drehen, um ihn von der unteren Metallplatte zu entfernen.

Bein im Uhrzeigersinn drehen, um ihn an der unteren Metallplatte zu montieren.

Wenn sich der Plattenspieler transportieren müssen

Verpacken Sie den Plattenspieler in den Original-Verpackungsmaterialien. Befolgen Sie dabei die Schritte des Auspackens in umgekehrter Reihenfolge. Falls Sie die Verpackungsmaterialien nicht mehr haben, gehen Sie wie folgt vor:

• Entfernen Sie Filzmatte und Drehteller, nachdem Sie das Netzteil aus der Steckdose gezogen haben, und wickeln Sie sie ein, damit sie nicht beschädigt werden.
• Bringen Sie den Schutz am Tonabnehmer an.
• Binden Sie den Tonarm mit einem Faden oder dergleichen in der Ruheposition fest, sodass er sich nicht entfernt.
• Wickeln Sie das Gehäuse des Plattenspielers in Papier oder ein weiches Tuch ein, damit es nicht beschädigt wird.

Überblick über die Audiosoftware Audacity

Audacity ist Freeware unter der GNU General Public License (GPL). Weitere Informationen sowie den Open-Source-Quellcode finden Sie im Internet unter https://www.audacityteam.org/download/

* Bitte vergewissern Sie sich vor dem Start der Software, dass Sie sie installiert haben.

Einrichten Ihres PCs für die Arbeit mit Audacity

1. Schließen Sie das mitgelieferte USB-Kabel am Plattenspieler an.
2. Verbinden Sie den verbleibenden USB-Stecker mit Ihrem Computer.
3. Installieren Sie die Audiosoftware Audacity.
4. Starten Sie das Programm Audacity.
5. Wählen Sie im Audacity-Menü unter dem Reiter Edit (Bearbeiten) Preferences (Einstellungen) aus.

1. Klicken Sie oben links auf den Reiter Audio I/O (Audioschnittstelle).

2. Wählen Sie unter Playback (Wiedergabe) bei Device (Gerät) your internal sound card (Ihre interne Soundkarte) aus.

3. Wählen Sie unter Recording (Aufnahme) bei Device (Gerät) USB Audio CODEC (USB Audio CODEC) aus.
4. Wählen Sie unter Recording (Aufnahme) bei Channels (Kanäle) 2 (Stereo) (2 (Stereo)) aus.
5. Setzen Sie einen Haken bei Play other tracks while recording new one (Andere Spuren während Aufnahme abspielen (Overdub)).
6. Setzen Sie einen Haken bei Software Playthrough (Eingang per Software durchschleifen).

Aufzeichnen von Alben mit Audacity

1. Speichern eines Projekts

Audacity speichert alle geänderten und aufgezeichneten

Audiodateien im Verzeichnis Projektname_data, das sich dort befindet, wo Sie Ihr Projekt gespeichert haben.

Wählen Sie unter dem Audacity-Reiter File (Datei) Save Project as (Projekt speichern als) aus und wählen Sie danach den Speicherort und den Namen für Ihr Projekt aus.

Bitte beachten Sie, dass Ihnen nur die Option „Save

As..." (Speichern als) zur Verfügung steht, wenn Sie Audacity neu gestartet haben.

• Bereiten Sie Ihren über USB verbundenen Plattenspieler für die Wiedergabe des Titels oder Albums vor, den/das Sie aufzeichnen möchten.
• Klicken Sie zum Starten der Aufzeichnung auf die rote

Aufzeichnungstaste.

- Senken Sie den Tonarm des über USB verbundenen Plattenspielers bei dem Titel/Album ab, den/das Sie aufzeichnen möchten.

- Klicken Sie auf die blaue Pausetaste, um die Aufzeichnung zu pausieren. Klicken Sie diese erneut an, um die Aufzeichnung

fortzusetzen.

• Klicken Sie auf die gelbe Stopptaste.

Das war's auch schon. Sie können jetzt mit Ihrer Aufzeichnung herumexperimentieren und die vielen Bearbeitungsmöglichkeiten von Audacity erkunden. Sie können die Undo-Funktion (Rückgängig machen) fast unbegrenzt benutzen, solange das Projekt geöffnet ist.

HINWEIS: CDs können direkt aus Audacity heraus nicht gebrannt werden. Hierfür benötigen Sie ein separates CD-Brennprogramm.

Problembehebung

Problem	Lösung
Der Drehteller dreht sich nicht.	Ist das Netzteil an die Steckdose angeschlossen?- Schließen Sie das Netzteil an die Steckdose an.Wie ist der Status der Lichtanzeige?- Die Lichtanzeige ist blau. Das bedeutet, dass sich der Plattenspieler im Bluetooth-Modus befindet. Stellen Sie den Funktionsregler auf den Plattenspieler-Modus ein.- Die rote Lichtanzeige zeigt den Plattenspieler-Modus an.Ist der Riemen vom Drehteller gerutscht?- Platzieren Sie den Riemen richtig am Drehteller.Ist der Riemen an der Motorrolle platziert?- Prüfen Sie, ob der Riemen richtig an der Motorrolle (messingfarben) platziert ist.Ist der Riemen beschädigt?- Ersetzen Sie ihn durch einen neuen Riemen.Ist das AUX-Eingangskabel angeschlossen?- Die AUX-Eingang-Funktion hat die höchste Priorität. Trennen Sie das AUX-Eingangskabel vor Verwendung der Phono/BT-Funktionen.
Der Drehteller dreht sich, aber es kommt kein Ton vom Plattenspieler?	Ist die Tonnadel beschädigt?- Prüfen Sie die Tonnadel und ersetzen Sie sie bei Bedarf. Es wird empfohlen, die Tonnadel alle 400 Nutzungsstunden zu wechseln.Ist die Tonnadel richtig am Gehäuse des Tonabnehmers eingesetzt?- Prüfen Sie den Tonabnehmer und passen Sie ihn bei Bedarf an.
Die Tonnadel springt.	Ist die Schallplatte verformt?- Prüfen Sie die Schallplatte.Ist die Schallplatte verkratzt?- Prüfen Sie die Schallplatte.Ist der Druck der Tonnadel richtig eingestellt?- Beachten Sie zur Anpassung des Auflagedrucks den Abschnitt „Anpassung des Tonabnehmer-Auflagedrucks“.
Der Plattenspieler macht seltsame„heulende“ Geräusche.	Ist das Produkt übermäßigen Vibrationen vom Boden, von Wandflächen oder von in der Nähe aufgestellten Lautsprechern ausgesetzt?- Verringern Sie die Vibrationen oder stellen Sie das Produkt an einem Ort auf, an dem es keinen Auswirkungen von Vibrationen ausgesetzt ist.Ist das Produkt an einem instabilen Ort aufgestellt?- Prüfen Sie, ob der Untergrund, auf dem das Gerät steht, sachgemäß montiert ist.
Der Ton bei der Wiedergabe der Schallplatte rauscht.	Befindet sich Staub auf der Spitze der Tonnadel des Tonabnehmers?- Wenn sich Staub an der Spitze der Tonnadel befindet, reinigen Sie diese mit einer handelsüblichen Bürste.
Der Ton bei der Wiedergabe einer Schallplatte ist zu schnell oder zu langsam.	Stimmen die Geschwindigkeitseinstellungen für dieses Produkt?- Wählen Sie die richtige Geschwindigkeit entsprechend der Art der abgespielten Schallplatte.
Die Wiedergabegeschwindigkeit nimmt ab oder es kommt zu unregelmäßiger Drehung.	Ist der Riemen ausgeleiert?- Setzen Sie einen neuen Riemen ein.Ist der Riemen richtig installiert?- Beachten Sie zur Einrichtung des Riemens „Einrichtung von Drehteller und Riemen“.

Technische Daten Plattenspieler

Stromversorgung	100 bis 240 V Wechselspannung, Ausgang 15 V Gleichspannung, 2400 mA
Leistungsaufnahme	36 W
Plattenspielergeschwindigkeit	33 1/3, 45 U/min
Lautsprecherausgang	2 x 30 W + 2 x 10 W
Abmessungen (L x B x H)	435 x 355 x 720 mm
Gewicht	9,33 kg

Tonnadel

Modell	Audio-Technica AT3600
Frequenzgang	20 Hz - 20 kHz
Kanalbalance	< 2,5 dB
Kanaltrennung	>18 dB
Ausgangsspannung	2,5 mV
Empfohlener Lastwiderstand	47 kΩ
Verstärkersanschluss	MM (beweglicher Magnet) -Eingang
Empfohlener Auflagedruck	3,5 ± 0,5 g
Gewicht	5,1 g

Hinweis: Änderung von Design und Spezifikationen ohne vorherige Ankündigung vorbehalten.

Netzadapter:

Hersteller: Brightpower Optoelectronic Technolgy Co., Ltd.

Modellnummer: SW1502400-IM/S036A1502400M

Benutzen Sie nur die in der Bedienungsanleitung angegebene Stromversorgung

Information	Werte und detaillierte Angaben
Name des Herstellers oder der Handelsmarke, kommerzielle Zulassung und Anschrift	BRIGHTPOWEROPTOELECTRONIC TECHNOLCO., LTD
Modellidentifikator	SW1502400-IM/S036A1502400M
Eingangsspannung	100 - 240 V
Wechselstromfrequenz des AC-Eingangs	50 - 60 Hz
Ausgangsspannung	15 V Gleichspannung
Ausgangsstrom	2400 mA
Ausgangsleistung	36 W
Durchschnittliche Effizienz bei Normallast	87,58 %
Effizienz bei Niederlast (10 %)	84 %
Leistungsaufnahme bei Nulllast	0,080 W

1. Garantie

Commaxx B.V. bietet Leistungen und Garantien im Einklang mit Europäischem Recht. Setzen Sie sich deshalb im Falle von Reparaturen (sowohl während als auch nach Ablauf der Garantiezeit) mit Ihrem Fachhändler in Verbindung.

Wichtiger Hinweis: Es ist nicht möglich, Produkte für Reparaturen direkt an Commaxx B.V. zu schicken.

Wichtiger Hinweis: Wenn dieses Gerät aus welchem Grund auch immer durch ein nicht offizielles Servicezentrum geöffnet oder durch dieses Servicezentrum darauf zugegriffen wurde, erlischt die Garantie.

Dieses Gerät ist nicht für professionelle Zwecke geeignet. Falls das Gerät für professionelle Zwecke eingesetzt wird, erlöschen alle Garantieverpflichtungen seitens des Herstellers.

2. Haftungsausschluss

Aktualisierungen der Firmware und/oder Hardware-Komponenten werden regelmäßig durchgeführt. Aus diesem Grund können einige der Anweisungen, Spezifikationen und Abbildungen in dieser Dokumentation von dem Ihnen vorliegenden Gerät geringfügig abweichen. Alle in diesem Handbuch beschriebenen Elemente dienen nur zur Illustration und treffen auf Ihre individuelle Situation möglicherweise nicht zu. Aus der in diesem Handbuch getätigten Beschreibung können keine Rechtsansprüche oder Leistungsanforderungen geltend gemacht werden.

3. Entsorgung des Altgeräts

Dieses Symbol zeigt an, dass das entsprechende Produkt oder dessen Akku/Batterie in Europa nicht mit dem normalen Hausmüll entsorgt werden darf. Um die ordnungsgemäße Abfallbehandlung des Produkts und dessen Akku/Batterie zu gewährleisten, müssen diese im Einklang mit allen anwendbaren örtlichen Vorschriften zur Entsorgung von Elektrogeräten und Akkus/Batterien entsorgt werden. Dadurch helfen Sie, natürliche Ressourcen zu schonen und Umweltschutzstandards zur Verwertung und Entsorgung von Altgeräten aufrecht zu halten (Richtlinie über Entsorgung Elektrischer und Elektronischer Altgeräte).

4. KONFORMITÄ TSERKLÄ RUNG

Hiermit erklärt Commaxx, dass das Funkgerät Typ [Lenco LS-570] der Richtlinie 2014/53/EU entspricht. Den vollständigen Text der

EU-Konformitätserklärung finden Sie unter der folgenden

Internetadresse:

https://commaxx-certificates.com/doc/ls-570_doc.pdf

Typ HF	Frequenzbereich (MHz)	Leistung (dBm)
Bluetooth	2402 - 2480	<6

5. Service

Besuchen Sie bitte für weitere Informationen und unseren

Kundendienst unsere Homepage www.lenco.com

Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.

Français

ATTENTION :

Bild 1 10x Bild 2

Energisparfunktionen

Levylautasen kiertäminen
