KÄYTTÖOHJE LS-570 LENCO

Muiden kuin tässä oppaassa määritettyjen säätimien tai säätöjen käyttö tai muiden toimenpiteiden suorittaminen voi johtaa vaaralliseen säteilylle altistumiseen.

VAROTOIMET ENNEN KÄYTTÖ Ä

PIDÄ NÄMÄ OHJEET MIELESSÄ:

1. Älä peitä tai tuki mitään tuuletusaukkoja. Kun laitat laitteen hyllylle, jätä 5 cm vapaata tilaa laitteen ympärille.
2. Asenna mukana toimitetun käyttöoppaan mukaisesti.
3. Pidä laite etäällä lämmönlähteistä, kuten pattereista, lämmittimistä, uuneista, kynttilöistä ja muista lämpöä tuottavista tuotteista tai avotulesta. Laitetta voidaan käyttää vain lauhkeassa ilmastossa. Äärimmäisen kylmiä tai lämpimiä ympäristöjä tulee välttää. Käyttölämpötila-alue on 0–35 °C.
4. Vältä laitteen käyttämistä lähellä voimakkaita magneettikenttiä.
5. Sähköstaattinen purkaus voi häiritä laitteen normaalia käyttöä. Jos näin on, nollaa ja käynnistä laite yksinkertaisesti käyttöohjeen mukaisesti. Käsittele tiedostoja lähetyksen aikana varoen ja ympäristössä, jossa ei ole staattista sähköä.
6. Varoitus! Älä koskaan työnnä mitään esinettä tuotteeseen tuuletusaukkojen tai muiden aukkojen kautta. Korkea jännite virtaa tuotteen läpi ja esineen työntäminen sisälle voi aiheuttaa sähköiskun ja/tai oikosulun sisäosista. Samasta syystä älä kaada vettä tai nestettä tuotteen päälle.
7. Älä käytä märissä tai kosteissa tiloissa, kuten kylpyhuoneissa, höyryisissä keittiössä tai uima-altaiden lähellä.

8. Laitetta ei saa altistaa pisaroille tai roiskeille. Nesteitä sisältäviä esineitä, kuten maljakkoja, ei saa asettaa laitteen päälle tai sen lähelle.

9. Älä käytä tätä laitetta, jos kosteuden tiivistymistä voi tapahtua. Jos laitetta käytetään lämpimässä, kosteassa tilassa, vesipisaroita tai kondensaatiota voi esiintyä laitteen sisällä, eikä laite ehkä toimi oikein. Kytke laite pois päältä 1–2 tunniksi ennen kuin kytket virran uudelleen päälle: laitteen pitää olla kuiva ennen virran kytkemistä.

10. Vaikka tämä laite on valmistettu erittäin huolellisesti ja tarkistettu useita kertoja ennen tehtaalta toimittamista, on silti mahdollista, että ongelmia voi esiintyä, kuten kaikissa sähkölaitteissa. Jos huomaat savua, liiallista lämmön kertymistä tai muita odottamattomia ilmiöitä, irrota pistoke välittömästi pistorasiasta.

11. Tätä laitetta on käytettävä virtalähteellä, joka vastaa teknisiä tietoja. Jos et ole varma kodissasi käytettävästä virtalähteestä, ota yhteys jälleenmyyjään tai paikalliseen sähköyhtiöön.

12. Suojaa eläimiltä. Eläimet voivat pureskella virtajohtoja.

13. Käytä laitteen puhdistamiseen pehmeää, kuivaa liinaa. Älä käytä liuottimia tai bensiinipohjaisia tuotteita. Voimakkaiden tahrojen poistamiseksi voit käyttää laimeaan pesuaineeseen kostutettua liinaa.

14. Toimittaja ei ole vastuussa vahingoista tai kadonneista tiedoista, jotka johtuvat toimintahäiriöistä, väärinkäytöstä, laitteen muutoksista tai paristojen vaihdosta.

15. Älä katkaise yhteyttä, kun laite alustaa tai siirtää tiedostoja. Muussa tapauksessa tiedot voivat vioittua tai kadota.

16. Jos laitteessa on USB-toistotoiminto, USB-muistitikku on kytkettävä suoraan laitteeseen. Älä käytä USB-jatkojohtoa, koska se voi aiheuttaa häiriöitä ja johtaa tietojen menettämiseen.

17. Arvokilpi on merkitty laitteen pohjaan tai takapaneeliin.

18. Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joilla on fyysisiä, aistinvaraisia tai henkisiä häiriöitä tai joilla ei ole kokemusta tai tietoa, jollei heidän turvallisuudestaan vastaava henkilö valvo heitä tai ole antanut heille ohjeita laitteen käytöstä.

19. Tämä tuote on tarkoitettu yksityiskäyttöön, ei kaupalliseen tai teolliseen käyttöön.

20. Varmista, että yksikkö on säädetty vakaaseen asentoon. Takuu ei kata vahinkoja, jotka aiheutuvat tuotteen käytöstä epävakaassa asennossa, tärinästä tai iskuista tai tässä käyttöoppaassa olevien varoitusten tai varotoimien noudattamatta jättämisestä.
21. Älä koskaan poista laitteen koteloa.
22. Älä koskaan aseta laitetta muiden sähkölaitteiden päälle.
23. Pidä muovipussit poissa lasten ulottuvilta.
24. Käytä vain valmistajan määrittelemiä lisäosia/lisävarusteita.
25. Jätä huolto pätevän huoltohenkilön suoritettavaksi. Huoltoa tarvitaan, kun laite on jotenkin vaurioitunut, esimerkiksi virtajohto tai pistoke on vaurioitunut, nestettä on roiskunut tai esineitä on pudonnut laitteeseen, laite on altistunut sateelle tai kosteudelle, se ei toimi normaalisti tai se on pudonnut.
26. Pitkäaikainen altistuminen musiikkisoittimien voimakkaille äänille voi johtaa tilapäiseen tai pysyvään kuulonmenetykseen.
27. Jos tuotteen mukana tulee virtajohto ja vaihtovirtaverkkolaite:

- Jos ilmenee ongelmia, irrota vaihtovirtajohto ja ota yhteys pätevään henkilöstöön.

- Älä astu verkkolaitteen päälle tai jätä sitä puristuksiin. Ole erittäin varovainen, erityisesti pistokkeiden ja kaapelin ulostulokohdan lähellä. Älä laita raskaita esineitä verkkolaitteen päälle, ne voivat vaurioittaa sitä. Pidä laite kokonaisuudessaan poissa lasten ulottuvilta! Virtajohdolla leikkiessään he voivat loukkaantua vakavasti.

• Irrota laitteen virtajohto ukkosmyrskyn aikana tai kun sitä ei käytetä pitkään aikaan.
• Pistorasian tulee sijaita lähellä laitetta ja siihen tulee päästä helposti käsiksi.
• Älä ylikuormita pistorasioita tai jatkojohtoja. Ylikuormitus saattaa aiheuttaa tulipalon tai sähköiskun.

• Luokan 1 mukaiset laitteet on kytkettävä suojamaadoitettuun pistorasiaan.

• Luokan 2 mukaiset laitteet eivät vaadi maadoitettua liitäntää.

• Pidä aina kiinni pistokkeesta, kun vedät sen irti pistorasiasta. Älä vedä virtajohdosta. Se voi aiheuttaa oikosulun.

• Älä käytä vaurioitunutta virtajohtoa tai pistoketta tai löysää pistorasiaa. Ne saattavat aiheuttaa sähköiskun.

• Jos tuote tai sen mukana tuleva kaukosäädin sisältää nappiparistoja:

Varoitus:

• "Älä niele paristoja tai akkuja. Kemiallisen palovamman vaara" tai vastaava.
  [Mukana toimitettu kauko-ohjain] Tämä tuote sisältää nappipariston. Jos nappiparisto niellään, se voi aiheuttaa vakavia sisäisiä palovammoja jo kahdessa tunnissa, ja voi johtaa kuolemaan.
• Pidä sekä uudet että vanhat paristot ja akut poissa lasten ulottuvilta.
• Jos paristolokero ei sulkeudu kunnolla, lopeta tuotteen käyttö ja pidä tuote poissa lasten ulottuvilta.

• Jos epäilet, että paristoja tai akkuja on nielty tai työnnetty johonkin kehon aukkoon, hakeudu välittömästi lääkäriin.

• Huomio paristojen tai akkujen käytöstä:

Räjähdysvaara, jos paristo tai akku asetetaan väärin.
● Vaihda vain samanlaiseen tai vastaavan tyyppiseen.
- Paristoa tai akkua ei saa altistaa korkeille tai matalille äärilämpötiloille tai matalalle ilmanpaineelle suurissa korkeuksissa käytön, varastoinnin tai kuljetuksen aikana.
- Pariston tai akun vaihtaminen väärän tyyppiseen voi johtaa räjähdykseen tai syttyvän nesteen tai kaasun vuotamiseen.
- Paristojen tai akkujen hävittäminen tuleen tai kuumaan uuniin tai paristojen tai akkujen mekaaninen murskaaminen tai leikkaaminen voi johtaa räjähdykseen.

• Paristojen tai akkujen jättäminen erittäin kuumaan ympäristöön voi johtaa räjähdykseen tai syttyvän nesteen tai kaasun vuotamiseen.
• Paristojen tai akkujen altistaminen erittäin matalalle ilmanpaineelle voi johtaa räjähdykseen tai syttyvän nesteen tai kaasun vuotamiseen.
• Ympäristönsuojeluun liittyvät asiat on huomioitava paristojen ja akkujen hävittämisessä.

ASENTAMINEN

• Pura kaikki osat pakkauksesta ja poista suojamateriaalit.
• Ä lä yhdistä laitetta sähkövirtaan ennen kuin tarkistat jännitteen ja ennen kuin kaikki liitännät on tehty.

* Nämä ohjeet koskevat ainoastaan tuotteita, joissa käytetään virtajohtoa tai AC-verkkolaitetta.

Sisältö:

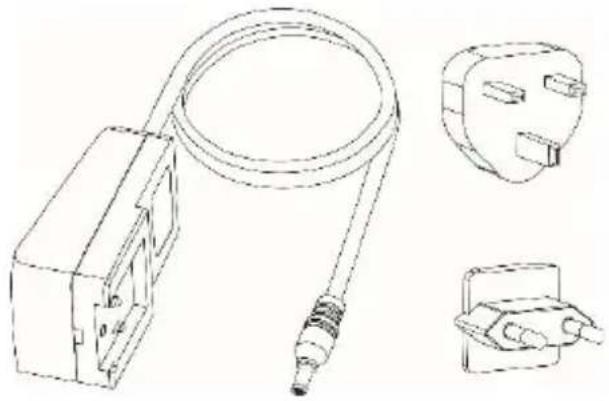

Verkkolaite

1. Levylautanen
2. Levysoittimen keskitappi
3. Vastapaino
4. Neulapainon säädin
5. Äänivarren nostovipu
6. Äänivarren pidin
7. Äänivarsi
8. Toimintonuppi

9. Virta ja äänenvoimakkuus-nuppi

10. Merkkivalo

11. Äänirasia
12. Virtakytkin
13. USB-TIETOKONE-liitäntä
14. Virtaliitäntä
15. Phono- ja AUX OUT -kytkin
16. AUX IN -liitäntä
17. RCA-liitännät: phono ja AUX OUT

Mukana toimitetut tuotteet

Tarkista pakkauksen sisältö ennen levysoittimen asentamista ja varmista, että kaikki alla olevat osat sisältyvät toimitukseen, ja että niissä ei ole näkyviä vaurioita. Säilytä alkuperäiset pakkausmateriaalit vaihtoa tai palautusta varten.

1. Levysoitin
2. Virtasovitin
3. Levysoittimen kansi
4. Liukuestematto
5. Levylautanen hihnalla

6. Vastapaino

7. Äänirasian kohdistussabluuna

8. 45 kierr./min sovitin

9. Käyttöopas

10. USB-johto

11. Jalka x 4

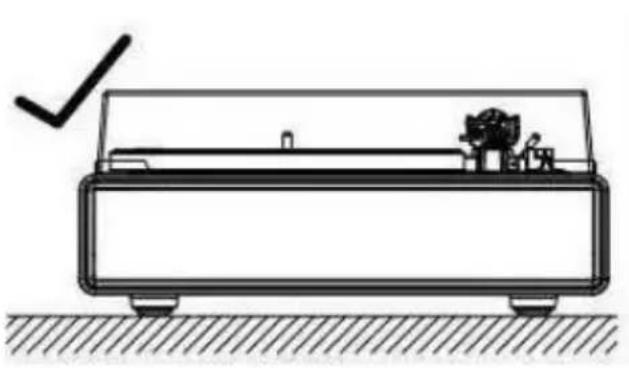

Levysoittimen asennus

. Asenna levysoitin tasaiselle pinnalle.
. Jotta vältetään tärinä ja akustinen paine, älä asenna levysoitinta esim. kaiuttimien viereen.
. Radion kohina saattaa vaikuttaa levysoittimen toimintaan, jos radio asetetaan levysoittimen viereen. Yritä pitää levysoitin tämän vuoksi kaukana radioista.
. Jos levysoitin on lähellä laitteita (matkapuhelin jne.), jotka lähettävät voimakkaita radioaaltoja, nämä saattavat aiheuttaa häiriöitä.

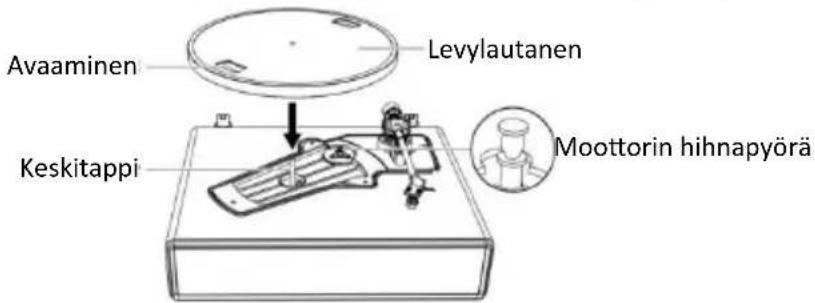

Levylautasen ja hihnan asettaminen

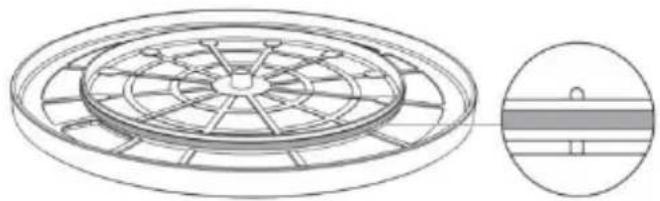

1. Käännä levylautanen ympäri ja tarkasta hihnan asento.

Varmista, että vetohihna on ympyrän keskikohdan ympärillä. Ympyrässä liian korkealla tai matalalla oleva vetohihna saattaa aiheuttaa vetohihnan irtoamisen tai epävakaan nopeuden.

1. Aseta levylautanen keskitappiin.

Varmista, että levylautanen on täysin paikoillaan keskitapissa.

Avaaminen Levylautanen Keskitappi Moottorin hihnapyörä

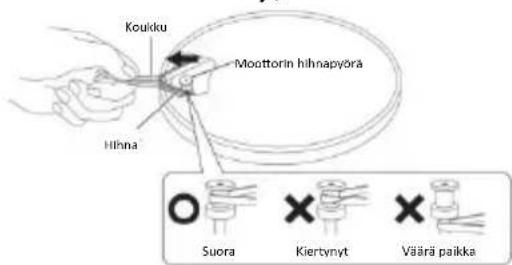

1. Aseta hihna moottorin hihnapyörään.

Kohdista yksi levylautasen aukoista moottorin hihnapyörän kanssa ja aseta hihna moottorin hihnapyörään vetämällä hihnaan liitetyn punaisen nauhan molemmista päistä kuvan mukaisesti. Ole huolellinen, jotta hihna ei kierry, kun teet tämän.

Kouikku Moottorin hihnapyöra Hihna Suora Kiertynyt Väärä paikka

1. Irrota punainen nauha hihnasta.

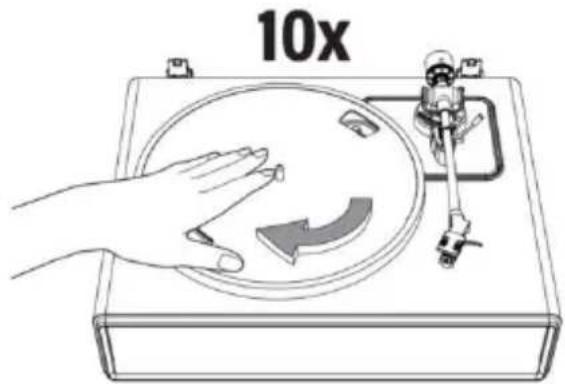

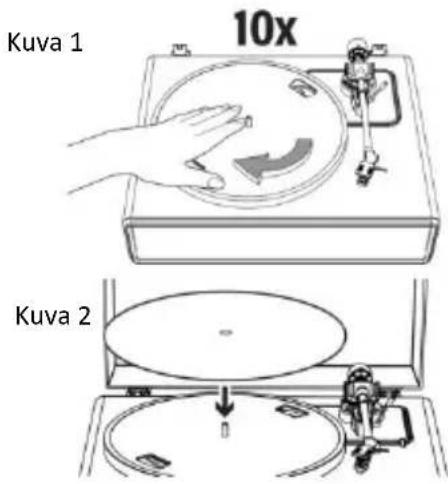

1. Kierrä levylautasta hitaasti käsin kymmenen kertaa myötäpäivään (kuva 1).
2. Tämä vaihe nollaa automaattisen mekanismin ja poistaa hihnan kiertymät sekä varmistaa, että hihna kulkee tasaisesti levylautasen alapuolisella kehällä.
3. Aseta liukuestematto levylautasen päälle. Varmista, että maton logo on kohdistettu ylöspäin (kuva 2).

Äänirasian neulapainon säätö

Mukana toimitettu vastapaino soveltuu äänirasioille, joiden paino on 3,0–6,0 g.

Kuva 1 10x Kuva 2

Vastapaino Neulapainon säädin Keskilinja

1. Työnnä vastapainoa varovasti kiertämällä äänivarren takaosaan (säädin kohti levysoittimen etuosaa).
2. Irrota suoja vetämällä sitä suoraan eteenpäin.

HUOMAA: Jos kohdistat voimaa alaspäin, neula saattaa irrota rasiasta.

Äänenvoimakkuus on hyvin pieni, jos neula on irronnut tai on irtoamassa, joten kiinnitä neula takaisin Neulan vaihtaminen -kohdan ohjeiden avulla.

OLE HUOLELLINEN!

1. Irrota side ja vapauta äänivarren lukitus.
2. Laske äänivarren nostovipu ja aseta äänirasia äänivarren tuen ja levylautasen väliseen tilaan.

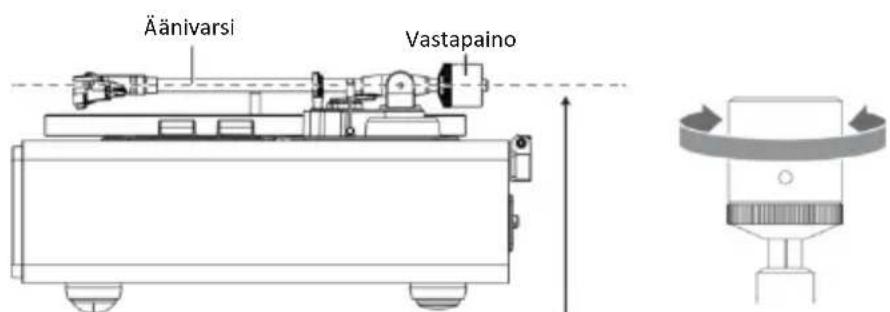

3. Pyöritä varovasti vastapainoa, kunnes äänivarsi on neutraalissa tasapainossa. Äänivarren pitäisi palautua tähän tasapainoasentoon, jos sitä nostetaan tai lasketaan. Tämä säätö on tehtävä huolellisesti.

Äänivarsi Vastapaino

Säädä äänivartta niin, että se on tasoissa ja neutraalissa tasapainossa

1. Kun äänivarsi on tasapainotettu oikein, palauta se takaisin tukeen. Käännä neulapainon säädintä varoen neulapainoa liikuttamatta,

kunnes nolla on äänivarren takaosassa olevan mustan linjan kohdalla. Varmista, että äänivarsi on edelleen tasapainossa.

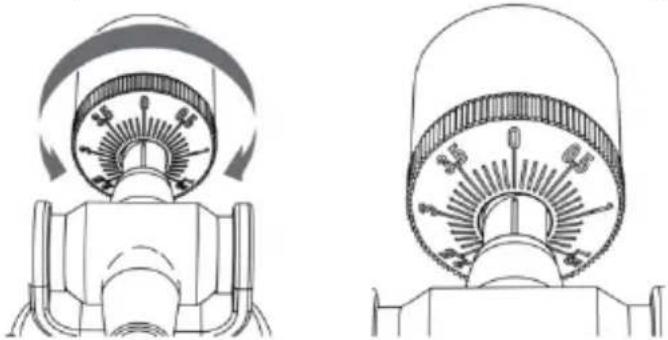

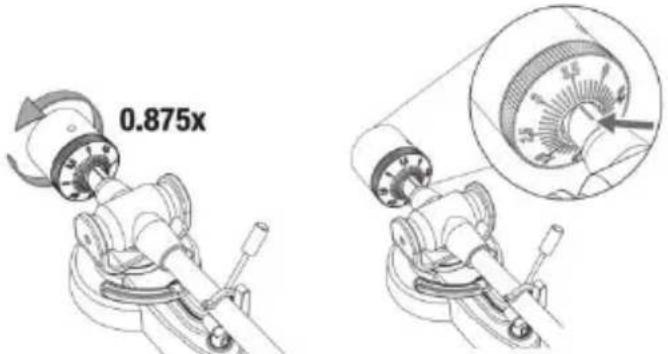

1. Pyöritä neulapainoa ja neulapainon säädintä yhdessä vastapäivään (edestäpäin katsottuna) neulapainon säätämiseksi äänirasian valmistajan suositusten mukaan.

0.875x

Huomaa: Jokainen asteikon merkki vastaa 0,1 g. Tehtaalla asennetun äänirasian neulapaino on 3,5 g ± 0,5 g. Kierrä varoen neulapainon säädintä. Pysäytä, kun "3,5" on keskitetty äänivarren päällä olevan mustan viivan kohdalle.

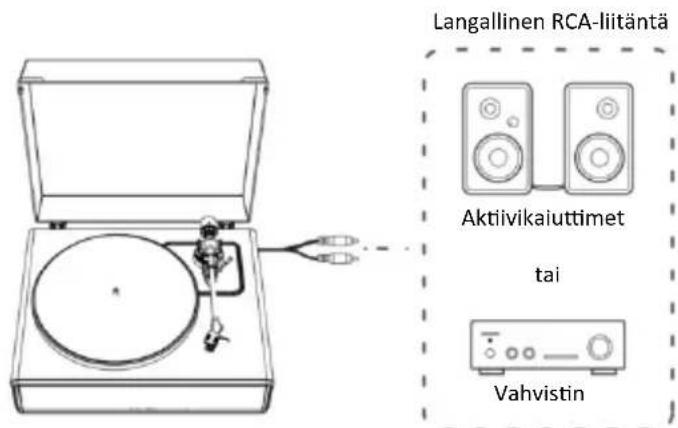

Liittäminen ulkoiseen kaiuttimeen RCA-äänijohdon avulla

Tämä levysoitin sisältää neljä sisäistä kaiutinta ja sisäisen phono-vahvistimen.

Jos haluat käyttää omaa vahvistinta tai kaiuttimia, noudata alla olevia ohjeita:

Langallinen RCA-liitäntä Aktiivikaiuttimet tai Vahvistin

HUOMAA: Suosittelemme asettamaan levysoittimen äänenvoimakkuuden vähimmäistasolle parhaan äänen saavuttamiseksi. Tällöin levysoittimen ääni toistetaan oman vahvistimesi tai omien kaiuttimiesi jne. kautta.

1. Esivahvistimen valintakytkimen asettaminen

Tässä tuotteessa on sisäinen phono-vahvistintoiminto. Voit käyttää tuotetta, vaikka sinulla ei ole phono-vahvistinta tai liitettyä laitteistoa sisäisellä phono-vahvistimella.

Aseta lähtö esivahvistimen valitsimella alla näytetyllä tavalla.

Käytössä oleva liitettävä laitteisto	Esivahvistimen valintakytkimen asento	RCA-äänijohdon liitäntäkohta
Laite, jossa on phono-tulo	PHONO (levysoitin)	Phono-tuloliitin ja liitettävän laitteen maadoitusliitäntä (maatto)
Laite ilman phono-tuloa	LINE (linja)	Liitettävän laitteiston AUX- tai linjatuloliitäntä

HUOMAA: RCA-liitäntöjä ei ole suunniteltu liitettäviksi suoraan passiivisiin tai virroittamattomiin kaiuttimiin LINE-tilassa. Jos passiivikaiuttimet liitetään, ääntä ei kuulu.

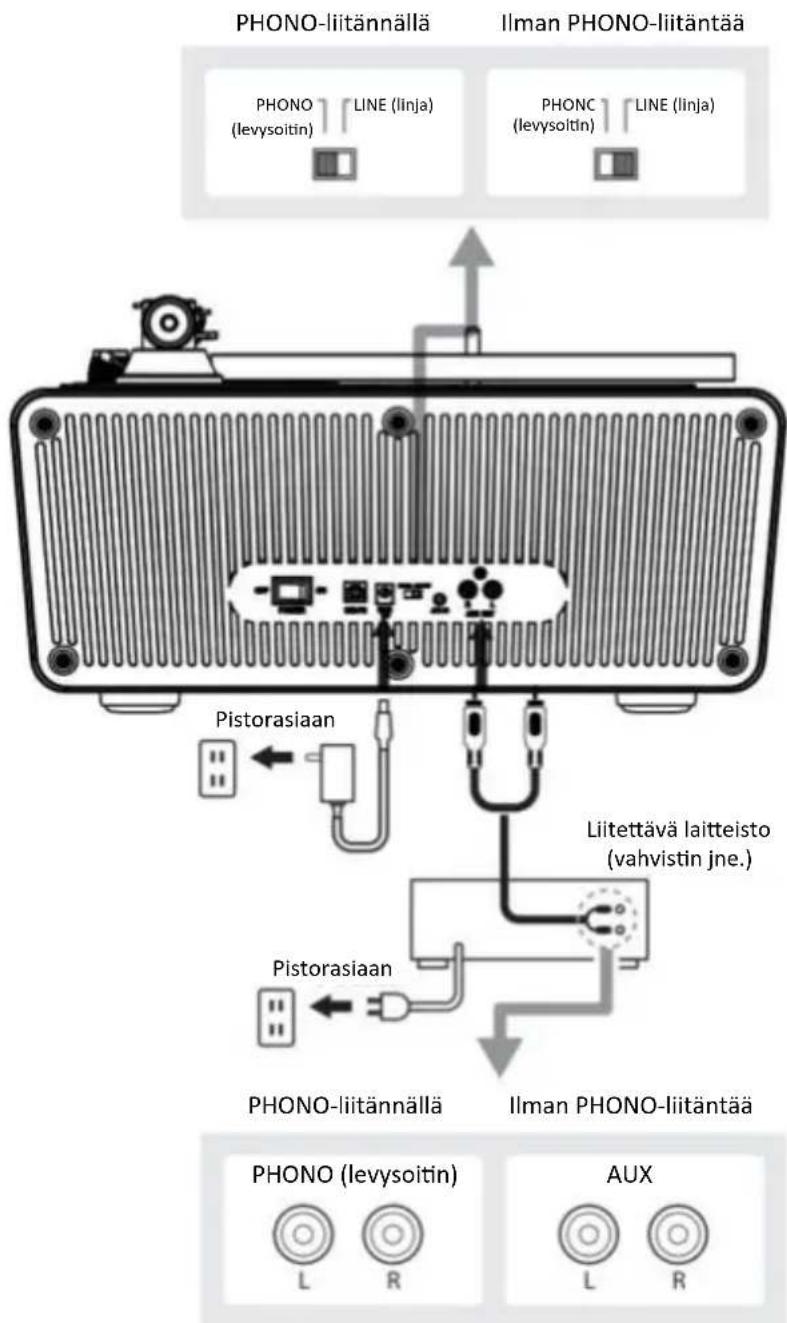

2. Liittäminen laitteeseen

Kohdista esivahvistimen valintakytkimen asetukset ja liitä RCA-äänijohto tuloliitäntään, joka on yhteensopiva käyttämäsi liitetyn laitteiston kanssa (vahvistin, aktiivikaiuttimet jne.).

- RCA-äänijohdon punainen liitäntä on oikealle (O) kanavalle ja valkoinen liitäntä on vasemmalle (V) kanavalle.

PHONO-liitännällä PhONO (levysoitin) LINE (linja) PhONC (levysoitin) LINE (linja) Ilman PHONO-liitäntää Pistorasiaan Liitettävä laitteisto (vahvistin jne.) Pistorasiaan PHONO-liitännällä Ilman PHONO-liitäntää PHONO (levysoitin) L R AUX L R

Verkkovirtaliitäntä

1. Aseta verkkovirtasovittimen DC-pistoke levysoittimen takana olevaan DC-tuloliitäntään.
2. Liitä verkkovirtasovitin tavalliseen pistorasiaan.

HUOMAA: Älä liitä verkkovirtasovitinta virtapistorasiaan ennen levysoittimen kokoamista. Tarkista uudelleen kaikki liitännät ennen levysoittimen virran päälle kytkemistä, jotta voit olla varma, että ne ovat oikeat ja tiukat. Sammuta levysoitin aina ennen verkkovirran liittämistä tai irrottamista.

Virranhallintatoiminto

Levysoitin sammuu automaattisesti 20 minuutin kuluttua, jos mitään sen toimintoja ei käytetä.

Merkkivalo sammuu.

Voit jatkaa käyttöä painamalla virtapainiketta uudelleen.

Levyn toistaminen

1. Ennen levyn toistamista

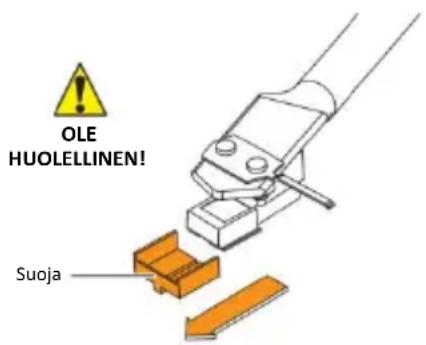

1.1. Irrota suoja vetämällä sitä suoraan eteenpäin.

HUOMAA: Jos kohdistat voimaa alaspäin, neula saattaa irrota rasiasta. Äänenvoimakkuus on hyvin pieni, jos neula on irronnut tai on irtoamassa, joten kiinnitä neula takaisin Neulan vaihtaminen -kohdan ohjeiden avulla.

OLE HUOLELLINEN! Suoja

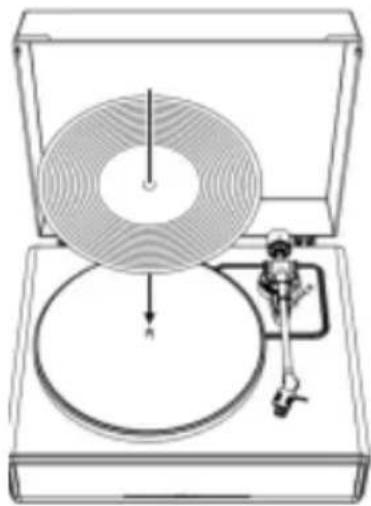

1.2. Aseta levy huopamatolle niin, että keskireikä on kohdistettu keskitapin kanssa.

2. Levysoitintoiminto

Aseta vahvistimen ja kaiuttimien ääni ensin riittävän pienelle.

2.1. Liitä mukana toimitettu virtasovitin levysoittimeen, kytke tämä laite päälle takapuolella olevalla virtakytkimellä. Kytke tämä laite päälle kääntämällä virta ja äänenvoimakkuus -nuppia. Merkkivalo palaa punaisena.

2.2. Poista neulan suojus neulasta.

2.3. Aseta äänilevy liukuestematolle.

2.4. Valitse toimintonuppia kääntämällä nopeudeksi 33 tai 45 rpm levyn tyypin mukaan.

2.5. Avaa äänivarren pidikkeen lukitus ja aseta äänivarren nostovipu yläasentoon.

2.6. Aseta äänivarsi haluttuun kohtaan (raitaan) levyllä. Levylautanen alkaa pyöriä automaattisesti.

2.7. Laske äänivarsi varoen levylle asettamalla äänivarren nostovipu ala-asentoon.

2.8. Kasvata levysoittimen äänenvoimakkuutta tarpeen mukaan.

2.9. Kun olet lopettanut levyn toiston, nosta äänivarsi, palauta se pidikkeeseen ja sammuta levysoitin painamalla takaosan virtapainiketta.

2.10. Levylautanen pysähtyy, jos kaiuttimista ei kuulu ääntä kolmeen minuuttiin. Aseta äänivarsi takaisin pidikkeeseen ja toista kohdan 2.6 prosessi, jos haluat toistaa levyn uudelleen.

Bluetooth-käyttö Bluetooth-vastaanotin

1. Liitä mukana toimitettu virtasovitin levysoittimeen ja kytke tämä laite päälle, merkkivalo syttyy punaisena.
2. Kytke toimintonuppi Bluetooth-tilaan. Merkkivalo syttyy sinisenä ja vilkkuu nopeasti. Levysoittimesta kuuluu aktivointiääni.
3. Kytke medialaitteesi Bluetooth-toiminto päälle ja etsi sekä valitse "Lenco LS-570", jotta voit muodostaa laiteparin medialaitteesta ja levysoittimesta.
4. Kun medialaitteesi on yhdistetty onnistuneesti levysoittimeen, levysoitin toistaa lyhyen vahvistusäänen.
5. Toista ja suoratoista musiikkia medialaitteestasi levysoittimeen. Merkkivalo palaa nyt tasaisesti sinisenä.

Huomaa: Bluetooth-versio: 5.0

"Tässä tuotteessa on Bluetooth-vastaanottotoiminto, sillä ei voi lähettää Bluetooth-ääntä: tämä tarkoittaa, että voit vastaanottaa langattomasti Bluetooth-äänisignaalin ulkoisesta lähteestä, kuten älypuhelimesta."

AUX IN -käyttö

Tässä levysoittimessa on ulkoisen äänisignaalin tuloliitäntä ulkoisten äänilaitteiden, kuten MP3- tai CD-soittimien ja vanhempien muiden kuin telakoitavien iPod-laitteiden liittämistä varten, , joten voit toistaa ulkoisen lähteen levysoittimen kaiuttimien kautta.

1. Käytä äänijohtoa (ei sisälly toimitukseen), jossa on 3,5 mm:n stereoliitin kaapelin molemmissa päissä.

2. Kytke johdon toinen pää levysoittimen AUX-IN-liitäntään ja toinen pää äänilaitteen linjalähtöliitäntään.

3. Kytke levysoitin ja äänilaite päälle. Levysoittimen merkkivalo palaa punaisena.

4. Voit säätää äänenvoimakkuutta levysoittimen kautta.

Voit käyttää kaikkia ulkoisen laitteen toimintoja normaalisti.

1. Huomaa, että AUX-IN -toiminto on ensisijainen toiminto. Vaikka PHONO/BT-merkkivalo on päällä, nämä toiminnot eivät ole käytössä, kun AUX-IN-toiminto on käytössä. Kytke AUX-IN -johto irti ennen PHONO/BT-toimintojen käyttöä.

HUOMAA:

1. Varmista, että äänivarsi on lukittu tukevasti vaurioiden välttämiseksi.
2. Kun olet valmis, älä unohda sammuttaa levysoitinta ja ulkoista laitetta.

Kunnossapito

Levysoittimen runko

• Kun levysoittimen kotelo on likainen tai pölyinen, irrota ensin verkkovirtasovitin ja pyyhi sitten kaikki lika ja pöly pehmeällä kuivalla liinalla.
• Älä käytä bensiiniä, ohentimia, jne.
• Kun säilytät tuotetta pitkään, irrota verkkovirtasovitin pistorasiasta ja kääri tuote muoviin; älä anna sen altistua kosteudelle; vetohihna tulee irrottaa epätasaisen venymisen estämiseksi.

Neulan kärki

• Jos neulan kärkeen tarttuu likaa ja rasvaa, puhdista se kaupasta ostettavalla harjalla.
• Suosittelemme käyttämään neulan puhdistusainetta (ei sisälly toimitukseen), jos neulan kärki on erittäin likainen. Puhdista neulan kärki liikuttamalla harjaa takaa neulan kärjen eteen.

Suosittelemme vaihtamaan neulan 400 käyttötunnin jälkeen.

Neulan poistaminen

• Äänenlaadun heikentymisen lisäksi äänilevyt voivat myös vaurioitua äänirasian neulan kärjen kulumisen seurauksena.
• Muista irrottaa tuotteen verkkovirtasovitin pistorasiasta.
• Kun vaihdat kärkeä, pidä tiukasti kiinni pään kuoresta ja äänirasian kotelosta. Kierrä kärjen etuosaa eteenpäin ja alas suuntautuvalla liikkeellä.

Uuden vaihtoneulan asentaminen

1. Kiinnitä uusi vaihtoneula äänirasiaan.

1. Nosta neulaa ylös, kunnes kuulet napsahduksen.

1. Varmista, että pään kuoren ja neularasian välillä ei ole rakoa.

• Hihna on kulutusosa. Vaihda hihna, jos toistonopeus hidastuu tai pyöriminen on epäsäännöllistä. Suosittelemme vaihtamaan hihnan kerran vuodessa.

• Varmista ennen hihnan vaihtamista, että irrotat tuotteen verkkovirtasovittimen pistorasiasta.

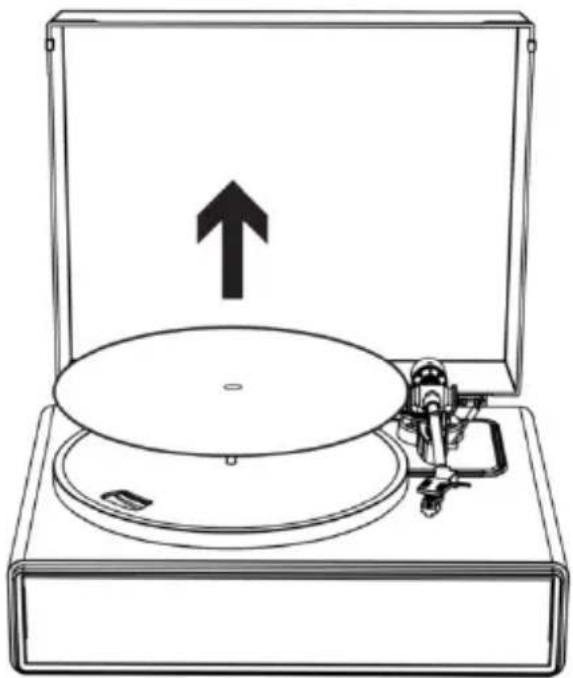

• Irrota liukuestematto.

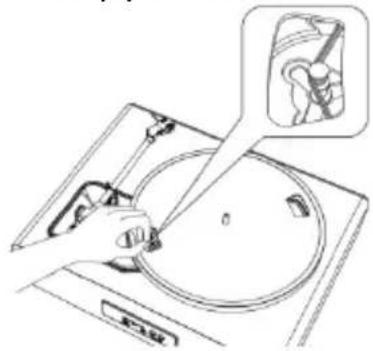

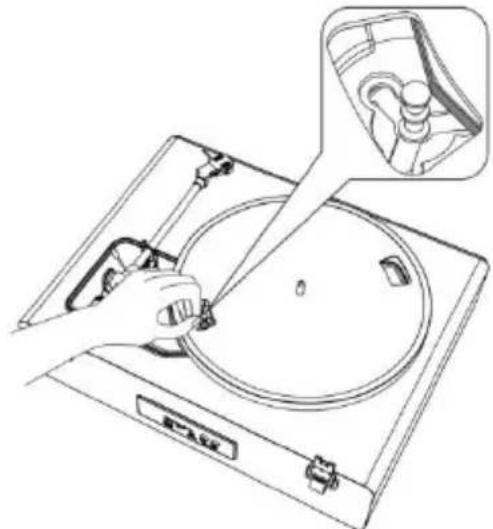

1. Irrota hihna moottorin hihnapyörästä.

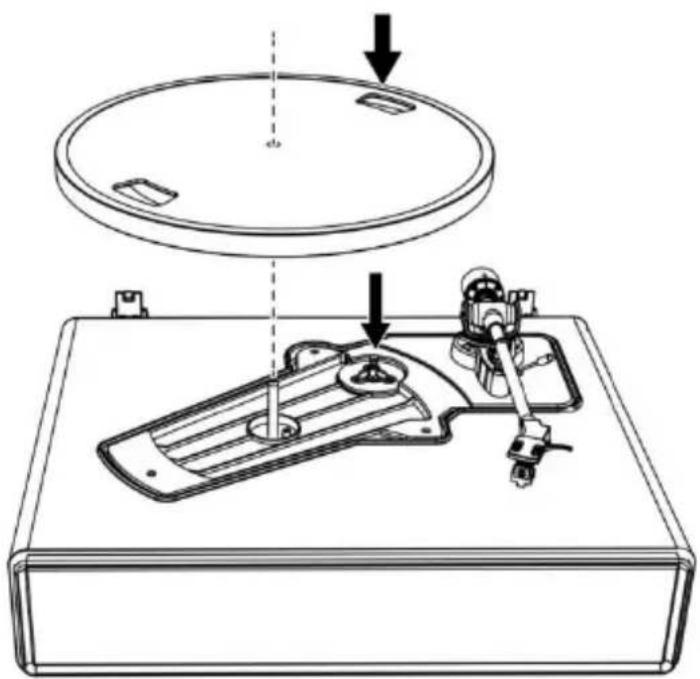

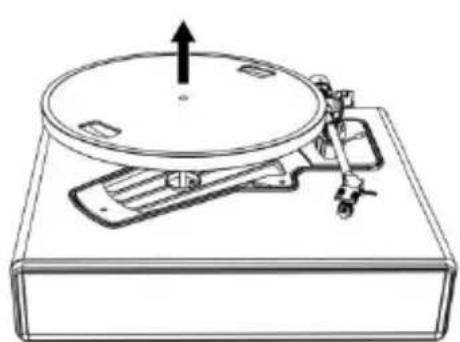

1. Irrota päälevylautanen ja tämän jälkeen vanha hihna.

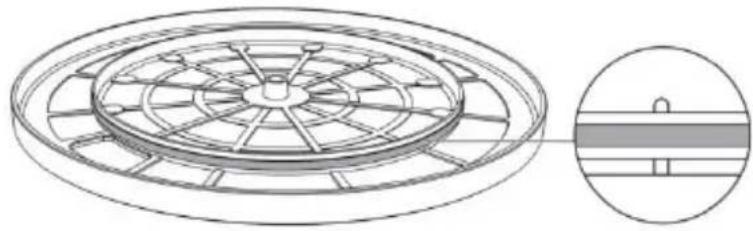

1. Käännä levylautanen ympäri ja näet nostetun ympyrän. Kierrä uusi hihna keskiympyrälle.

1. Kiinnitä levylautanen.

Kohdista yksi aukoista messinginvärisen moottorin hihnapyörän kanssa.

1. Aseta hihna messinginväriseen moottorin hihnapyörään

Tartu vaiheessa 4 kiinnitettyyn hihnaan, vedä sitä ja aseta se messinkiselle moottorin hihnapyörälle.

1. Kierrä levylautasta hitaasti käsin kymmenen kertaa myötäpäivään nuolen osoittamaan suuntaan, kuten alla.

10x

Jalkojen vaihtaminen

Käännä kumijalkaa vastapäivään irrottaaksesi sen pohjan metallilevystä.

Asenna kumijalka pohjan metallilevyyn kääntämällä sitä myötäpäivään.

Levysoittimen siirtäminen

Käytä tuotteen alkuperäisiä pakkausmateriaaleja ja kääri levysoitin käänteisessä järjestyksessä verrattuna pakkauksesta purkamiseen. Jos sinulla ei ole pakkausmateriaaleja, toimi seuraavasti:

• Kun verkkovirtasovitin on irrotettu pistorasiasta, irrota huopamatto ja levylautanen; kääri ne niin, että ne eivät vaurioidu.
• Kiinnitä suoja äänirasiaan.
• Sido äänivarsi narulla tai vastaavalla tukeen, jotta se ei irtoa.
• Kääri levysoittimen kotelo paperiin tai pehmeään liinaan, jotta se ei vaurioidu.

Audacity-ohjelmiston yleiskatsaus

Audacity on ilmainen ohjelmisto, jolla on GNU General Public License (GPL) -lisenssi. Lisätietoja sekä avoin lähdekoodi löytyvät Internetistä osoitteesta https://www.audacityteam.org/download/

* Varmista, että olet asentanut ohjelmiston ennen aloittamista.

Tietokoneen asettaminen toimimaan Audacityn kanssa

1. Liitä tulolähde laitteeseen.
2. Liitä USB-johto tietokoneeseen.
3. Asenna Audacity-tallennusohjelmisto.

4. Avaa Audacity-ohjelma.

5. Valitse Audacityn Valikko, sitten Muokkaa-välilehdeltä Asetukset.

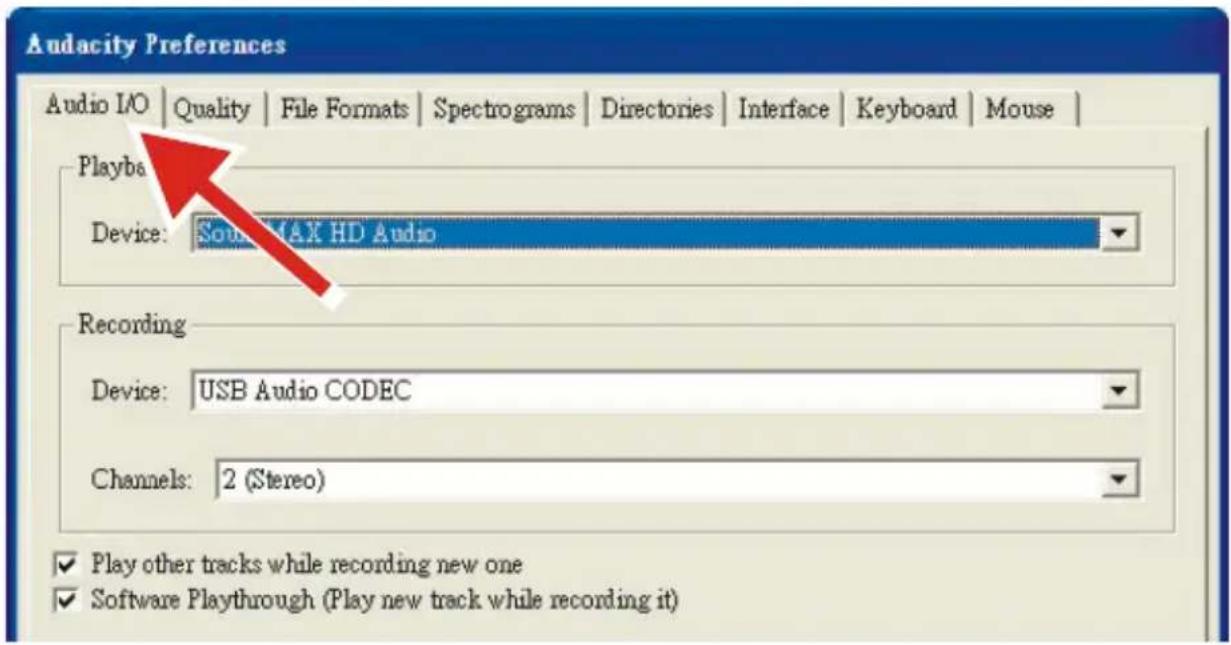

1. Valitse Audio I/O -välilehti ylhäältä vasemmalta.

2. Valitse kohdassa Playback (toisto), Device (laite) your internal sound card (sisäinen äänikorttisi).
   • Kohdassa Tallennus, Laite valitse USB Audio CODEC.
   • Kohdassa Tallennus, Kanavat valitse 2 (Stereo).

3. Merkitse rasti ruutuun Play other tracks while recording new one (Toista muita kappaleita, kun nauhoitat uutta).

4. Merkitse rasti ruutuun Software Playthrough.

Albumien tallentaminen Audacity-ohjelmalla

1. Projektin tallentaminen

• Audacity kirjoittaa kaikki muutetut ja nauhoitetut äänet hakemistoon nimeltä Projectname_data, joka sijaitsee siellä, mihin itse projektitiedosto tallennettiin.
• Valitse sitten Save Project as (Tallenna projekti nimellä) Audacityn Tiedosto-välilehdeltä ja valitse projektille tallennussijainti ja tiedostonimi.
• Huomaa, että käynnistäessäsi Audacityn ensimmäisen kerran, vain "Save As (Tallenna...)"-valikkovaihtoehto on käytettävissä.

• Aseta USB--levysoittimesi soittamaan kappale tai albumi, jonka haluat tallentaa.
• Aloita tallennus napsauttamalla punaista tallennuspainiketta.
• Laske USB-levysoittimen äänivarsi albumin ja kappaleen kohdalle, jonka haluat tallentaa.
• Pysäytä tallennus napsauttamalla sinistä taukopainiketta. Jatka

painamalla sitä uudelleen.

Napsauta keltaista pysäytyspainiketta

Siinä kaikki. Voit nyt käsitellä tallennettasi ja tutustua Audacityn muokkausominaisuuksiin. Muista, että voit käyttää peruutustoimintoa lähes rajattomasti, kun projekti on auki.

HUOMAA: CD-levyjä ei voi polttaa suoraan Audacity-sovelluksella. On käytettävä muita CD-polttosovelluksia.

Vianmääritys

Ongelma	Ratkaisu
Levylautanen ei pyöri.	Onko verkkovirtasovitin liitetty pistorasiaan?Liitä verkkovirtasovitin pistorasiaan.Mikä on merkkivalon tila?Merkkivalo on sininen. Tämä tarkoittaa, että levysoitin on Bluetooth-tilassa. Vaihda toimintonuppi levysoitintilaan.Punainen merkkivalo kuvaa levylautanen-tilaa.Onko hihna liukunut levylautaselta?Aseta hihna oikein levylautaseen.Onoko hihna asetettu moottorin hihnapyörälle?Tarkasta, että hihna on asetettu moottorin hihnapyörälle (messinginvärinen) oikein.Onko hihna vaurioitunut?Vaihda se uuteen hihnaan.Onko AUX-IN-johto liitetty?AUX-IN-toiminto on ensisijainen toiminto. Kytke AUX-IN -johto irti ennen PHONO/BT-toimintojen käyttöä.
Levylautanen pyörii, mutta levysoittimesta ei kuulu ääntä?	Onko neula vaurioitunut?Tarkista neula ja vaihda se tarvittaessa. Suosittelemme vaihtamaan neulan 400 käyttötunnin jälkeen.Onko neula asetettu oikein äänirasiaan?Tarkista äänirasia ja säädä sitä tarvittaessa.
Neula hyppii.	Onko levy vääntynyt?Tarkista levy.Onko levy naarmuuntunut?Tarkista levy.Onko neulan paine oikea?Säädä neulapainoa kohdan "Äänirasian neulapainon säätö" avulla.
Levysoitin toistaa "ulvovaa" ääntä.	Kohdistuuko laitteeseen kohtuutonta tärinää lattiasta, seinäpinnoista tai lähellä olevista kaiuttimista?- Vähennä laitteeseen kohdistuvaa tärinää tai asenna laite pinnalle, johon ei kohdistu tärinää.Onko laite asennettu epävakaalle pinnalle?- Tarkasta, onko laitteen asennuspinta soveltuva.
Levyn toiston aikana kuuluu häiriöitä.	• Onko neulan kärjessä pölyä? - Jos neulan kärkeen on tarttunut pölyä, puhdista se kaupoissa myytävällä harjalla.
Levyn ääni toistuu liian nopeasti tai hitaasti.	• Onko laitteen nopeusasetukset oikeat? - Valitse oikea nopeus toistettavan levytyypin mukaan.
Toistonopeus hidastuu tai pyöriminen on epäsäännöllistä.	• Onko hihna venynyt? - Vaihda uusi hihna. • Onko hihna asennettu oikein? - Aseta hihna kohdan "Levylautasen ja hihnan asettaminen" avulla.

Tekniset tiedot Levysoitin

Virtalähde	Vaihtovirta 100–240 V, tasavirtalähtö 15 V, 2 400 mA
Virrankulutus	36 W
Levylautasen pyörimisnopeus	33 1/3 rpm, 45 rpm
Kaiuttimien lähtö	2 x 30 W + 2 x 10 W
Mitat (PxLxK)	435 x 355 x 720 mm
Paino	9,33 kg

Neula

Malli	Audio-Technica AT3600
Taajuusvaste	20 Hz – 20 kHz
Kanavatasapaino	< 2,5 dB
Kanavaerotus	>18 dB
Lähtöjännite	2,5 mV
Suositeltu kuormitusimpedanssi	47 kΩ
Vahvistimen liitäntä	MM (liikkuva magneetti) – tulo
Suositeltu neulapaino	3,5 ± 0,5 g
Paino	5,1 g (0,18 unssia)

Huomaa: Suunnittelu ja tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

Verkkovirtasovitin:

Valmistaja: Brightpower Optoelectronic Technonlgy Co., Ltd.

Mallinumero: SW1502400-IM/S036A1502400M

Käytä vain käyttöohjeissa lueteltuja verkkolaitteita

Tieto	Arvo ja tarkkuus
Valmistajan nimi tai tavaramerkki, kaupparekisteri ja osoite	BRIGHTPOWEROPTOELECTRONIC TECHNOLOGY CO., LTD
Mallitunniste	SW1502400-IM/S036A1502400M
Syöttöjännite	100–240 V
AC-tulon taajuus	50–60 Hz
Lähtöjännite	DC 15 V
Lähtövirta	2 400 mA
Ulostuloteho	36 W
Aktiivitilan keskimääräinen hyötysuhde	87,58 %
Hyötysuhde alhaisella kuormituksella (10 %)	84 %
Kuormittamattoman tilan tehonkulutus	0,080 W

1. Takuu

Commaxx B.V. tarjoaa huoltoa ja takuuta EU-lainsäädännön mukaisesti, mikä tarkoittaa sitä, että korjausasioissa (sekä takuuaikana että sen jälkeen) sinun tulee ottaa yhteyttä paikalliseen jälleenmyyjään.

Tärkeä huomautus: Korjausta vaativia tuotteita ei voi lähettää suoraan Commaxx B.V.:lle.

Tärkeä huomautus: Takuu raukeaa, jos jokin valtuuttamaton huoltoliike avaa tämän laitteen tai tekee sille toimenpiteitä.

Laite ei sovellu ammattikäyttöön. Kaikki valmistajan antamat takuut evätään, jos laitetta käytetään ammattikäytössä.

2. Vastuuvapauslauseke

Laiteohjelmiston ja/tai laitteistokomponenttien päivityksiä tehdään säännöllisesti. Tästä syystä jotkin tämän oppaan ohjeista, teknisistä tiedoista ja kuvista eivät ehkä vastaa täysin omaa tilannettasi. Kaikki tämän oppaan kuvat ovat vain viitteellisiä, eivätkä ne välttämättä vastaa todellista tilannetta. Tämän käyttöoppaan kuvaukset eivät oikeuta laillisiin oikeuksiin tai vaateisiin.

3. Vanhan laitteen hävittäminen

Tämä symboli ilmaisee, että kyseistä sähkötuotetta tai paristoa ei saa hävittää muun kotitalousjätteen seassa Euroopan alueella. Varmistaaksesi tuotteen, pariston ja akun oikean jätteenkäsittelyn, hävitä ne sähkölaitteiden tai paristojen ja akkujen hävittämistä koskevien paikallisten lakien mukaisesti. Näin autat säästämään luonnonvaroja ja parantamaan ympäristönsuojelun tasoa sähköjätteiden käsittelyssä ja hävittämisessä (sähkö- ja elektroniikkalaiteromudirektiivi).

4. VAATIMUSTENMUKAISUUSVAKUUTUS

Commaxx vakuuttaa täten, että radiolaitetyyppi [Lenco LS-570] on direktiivin 2014/53/EU mukainen. EU:n

vaatimustenmukaisuusilmoituksen koko teksti on luettavissa seuraavassa internet-osoitteessa:

https://commaxx-certificates.com/doc/ls-570_doc.pdf

RF-typpi	Taajuusalue (MHz)	Teho (dBm)
Bluetooth	2402–2480	< 6

5. Huolto

Lisätietoa ja tukea saat osoitteesta www.lenco.com

Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.
