GEBRUIKSAANWIJZING FWT05GATNMV1 DAIKIN

Installatiehandboek Koud Water-Ventilator Luchtkoeler

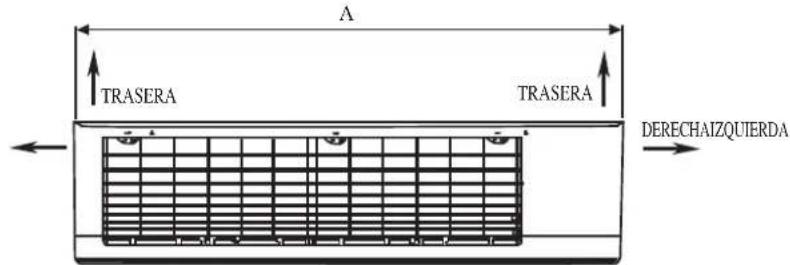

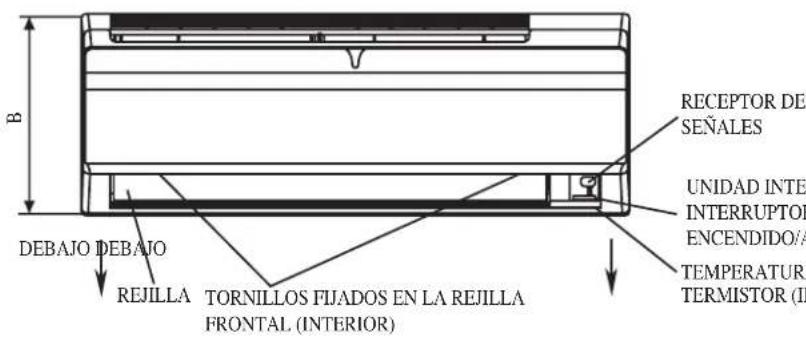

Alleafmetingenzijn in mm

INSTALLATIEHANDLEIDING

In deze handleiding worden de procedures voor de installmentie geveven voor een veilige en goede werking van de airconditionings-unit. Lokale omstandigheden können speciale aanpassingen nodig maken.

Lees, voordat u de airconditioning gebruikt, deze instructiehandleiding aandachtig door en bewaar de handleiding zodat u deze ook later nog kunt raadplegen. Dit apparaat is bedoeld voor gebruik door deskundige of getrainde gebruikers, in lichte industrieken en op boerderijen of voor commercieel gebruik door leken.

Dit apparaat is Niet bedoeld voor gebruik door personen, inclusief kinderen, met verminderde fysieke, zintuiglijke of mentale mogelijkheden, of met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of onderricht zich in het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun verilgheid.

Zie erop toe dat kinderen nicht met het apparaat spelen.

VOORZORGSGMAATREGELEN VOOR EEN VEILIG GEBRUIK

WAARSCHUWING LET OP

• Installatie en onderhoud moeten worden uitgevoerd door gekwalificeerde personen diebekend zichn met deplaatselijke wetten en voorschriften en die crvaring hebben met dit type apparatuur.
• Alle veldbedrading要去en geinstalleerd in overeenstemming met de landelijk geldende bedradingsvoorschriften.
• Controller, voordat u begint met bedradingswerkzaamheden volgens het bedradingssschema, dat de nominale spanning van de unit overeenkomt met die van het naamplaatje.
• De unit要去en GEAARD zDat gewaren die kunnen ontstaan door insolatiefouten, zich nicht kuren voordoen.
• De elektrische bedrading mag nergens de leidingen van het koelmiddel of welke bewegende delen van de ventilatormotoren dan ook raken.
• ControllerDat de unit is uitgeschakeld (OFF) voordat u installmente of servicewerkzaamheden aan de unit verricht.
• Verbreek de aansluiting op de hoofdstroomvoorziening voordat u servicewerkzaamheden aan de airconditioning-unit verricht.
  Trek NIET de stekker van het netsnooruit het stopcontact wonneer de unit is ingeschakeld (ON). Dit kan ernstige elektrische schokken tot gevolg hebben die kuren leiden tot brandgevaar.
• Houdde binnen-en buiten-units, netsnoeren en transmissiebedrading ten minste 1m verwijderd van TV- en radiotoestellen, zodat geen verwormd beeld en staatische lading kan ontstaan. {Afhankelijk van het type en de bron van de elektrische golven kan een ontlading van staatische elektricitieit hoorbaar zich, ook als u een afstand vaneer dan 1m aanhoudt}.

Let bij het installereren vooral goed op de volgende belangrijke punten.

Controleer dat de afvoerleiding goed is aangesloten.
Als de afvoerleiding Niet goed is aangesloten, kan hierdoor lekke van water ontstaan en kan het mcubilair vochtig worden.
- ControllerDat het paneel van de unit worden gesloten na service-of installmenterkzaamheden.
Wanner panelen Niet goed zich vastbezet, za de unit lawaai makenijdens de werkig.
- Scherpe randen en oppervlakken van spoelen zichplaatsen waar u het risico loopt u te bezeren.
Ga voorzichtig te werk zodate u Niet in contact komt met dezeplaatsen.
Zet, voordat u de stroomvoorziening uitschakelt, de Aan/ Uit-schakelaar (ON/OFF) van de afstandsbediening in de stand "OFF" zodate de unit Niet per ongeluk kan wordenuitgeschakeld. Als u dit Niet doet, zullen de ventilatoren van de unit automatisch beginnen te draaien wonneer de stroomvoorziening wordt ingeschakeld, wat een risico voor serviceperoneel of de gebruiker tot gezolg kan hebben.
- Installee der eenheid nicht in of bij een deuropening.
- Werk Niet met een verhittingsapparaat te zich bij de airconditioner-eenheid of gebruik in ruimte, waar minerale olie, oliedamp of oliestoom aanwezig is. Dit kan tot bevolg hebben dat het plastic deel smelt of verwormd worden als bevolg van de excessieve但它 of een chemische reactie.
- Wonneer men de eenheid in de keulen gebruikt, laat dan geen bloem door de zuigkracht de eenheid binnenkomen.
- Deze eenheid is nicht geschickt voor gebruik in de fabriek, als er oliedamp aanwezig is of het voltage sterk fluctuert.
- Installee de eenheid Niet in een gebied, waar een hete bron is of ook bij een olieraffinaderij, waar er sulfide-gas aanwezig is.
- Het is belangrijk dat de kleur van de draden van de buiten-unit en de markeringen op de aansluitingen bezelfde zich als die van de binnen-units.
BELANGRIJ:INSTALLEER OF GEBRUK DE AIRCONDITIONER NIET IN EEN WASSERIJ.
- Gebruik geen doorverbonden of gedraaide draden voor de inkomende stroomvoorziening.
- De apparatuur is Niet bedoeld om gebruikt te worden in een möglichk explosieve atmosefeer.

MEDEDELING

Eisen die men stelt aan wegdoen

Uw airconditioner is gemarkeerd met dit symbool. Dit betekent dat elektrische en elektronische producten nicht met ongesorteerd huishoudelijk afval mogen worden gemengd.

Probeer zich selbst het systemeuit elkaar te halen: het airconditioningssystemeuit elkaar halen, het behandelen van het koelmiddel, olic en andere onderdelen moet worden uitgevoerd door een vakbekwame installmenter in overeenstemming met de relevante lokale en nationale wetgeving.

Airconditioners moen worden verwerkt in een bedrijf dat is gespecialiscerd in hergebruik, recycing en terugwinning. Door ervoort zorgen dat dit product op juiste wijze wordt verwerkt helpt u mogelijk negatieve gevolgen voor het milieu en de menselijk gezondheid te voorkomen. Neem voor informatie contact op met de installmenteur of de lokale overheid.

Batterijen要去it de afstandsbediening worden gehaald en apart worden verwerkt in overeenstemming met de relevante lokale en nationale wetgeving.

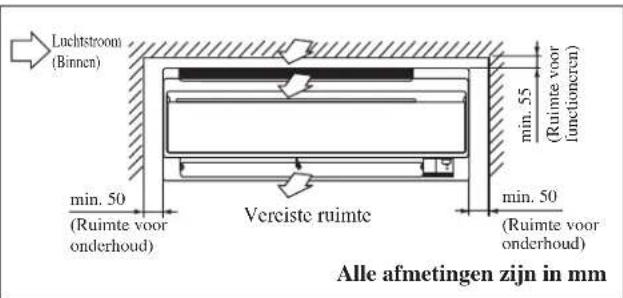

INSTALLATIESCHEMA

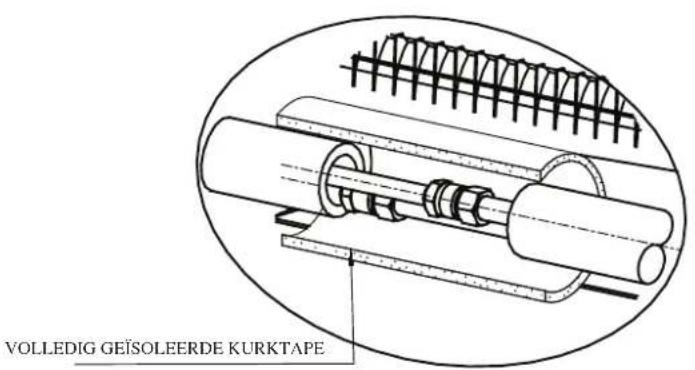

ISOLATIE OVER DE GEHELE KoudwATERLEIDING

De binnen-unit要去 worden geinstalleerd dat de koele uitgestoten lucht en de warme retourlucht elkaar nicht kuren tegenkomen. Houd u aan de installmentuimte die in de afbeelding worden getoond. Plaats de binnenunit Niet op een plaats waar er direct zonlicht op kan vallen. Ook要去 deze locatie geschikt voor het aanleggen van leidingen en afvoeren en verwijderd zijn van deuren en ramen.

LETOP

Installer de eenheid Niet op een hoogte van 2000 meter.

Lucht laten ontsnappen

Voorkomen要去en dat de pomp wordt beschadigd en waarom mag er pas stroom op de ventilatorspoel-unit worden gezet als de spoel en alle waterleidingen zijn ontdaan van lucht.

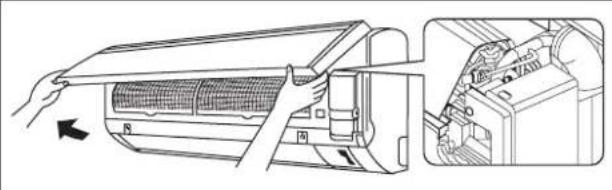

Het luchtrooster dat zich binnen in de behuizing bevindsit. Verwijder de behuizing en sluit de slang aan op het luchtrooster wonneer u de lustt LAST ontsnappen.

LETOP

Let erop dat er wanneer de lucht ontsnapt, geen waterdruppeltjes in de regelkast verechtkommen.

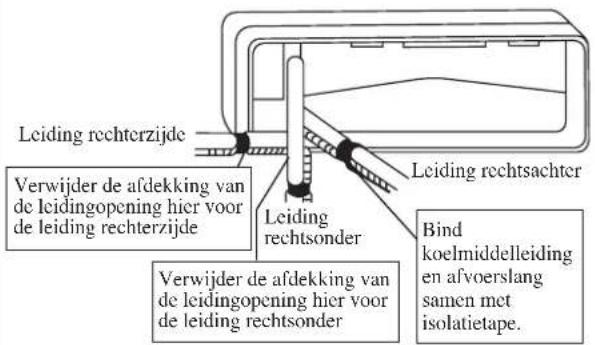

De waterleidingen kuren op een aantal manieren aan de unit worden geleid (links of rechts vanaf de achechterzijde van de unit), u kunt daartoe gaten makein de behuizing van de unit (zie afbeelding). Buig de leidingen voorzichtig aan de vereiste positie zodate ze uitkomen bij de gaten. Houd voorrijkant en onderzijde de onderzijde van de leidingen vast en plaats dieze dan in de vereiste richting (zie afbeelding). De condensafvoerslang kan met tape aan de leidingen worden bevestigd.

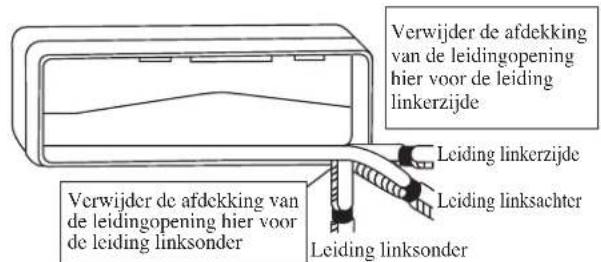

Leidingrechtzerzijde,rechtsachterofrechtsonder

Leiding linkerzijde, linksachter of linksonder

Installatieplaat monteren

Controleer dat de wand sterk genoeg is om het gewicht van de unit te dragen. Anders moet de wand worden verstevigd met platen, balken en pilaren.

Monteer de unit horizontal met behulp van de waterpas en bevestig met 5 geschikte schroeven voor FWT02/03/04 en 7 geschikte schroeven voor FWT05/06.

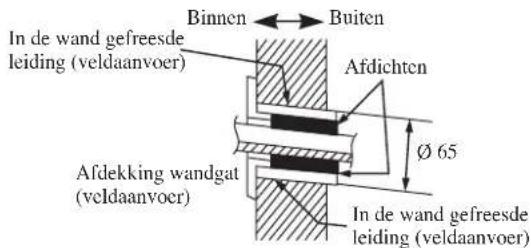

Als de achechterste leiding uitsteekt, boor dan een gat van 65mm in diameter met een conische boor, wat lager op de buitenwand (zie afbeelding)

FWT02/03/04
FWT05/06

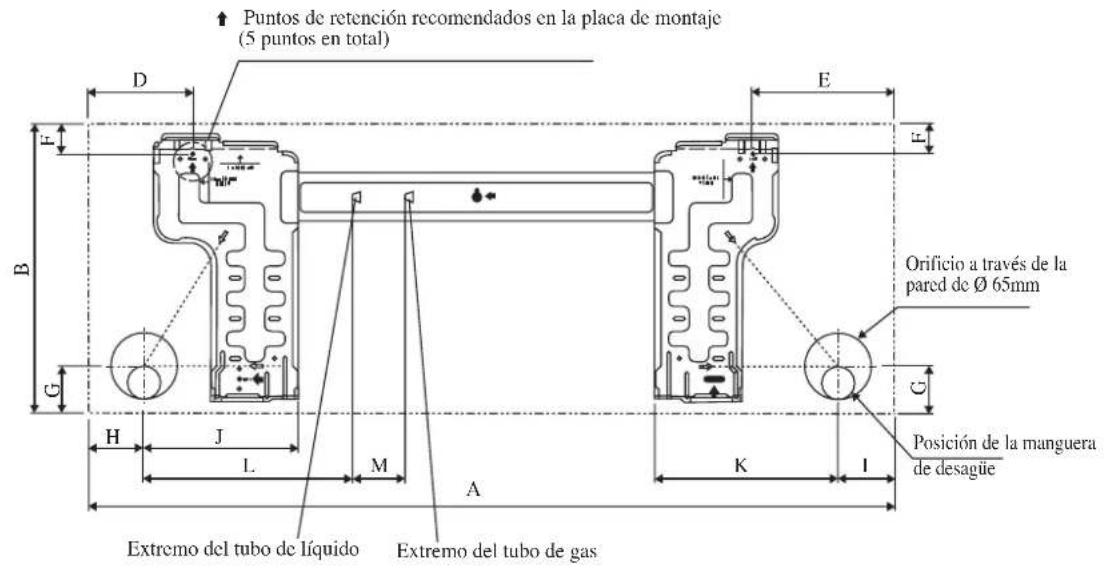

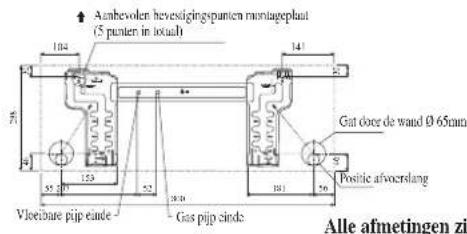

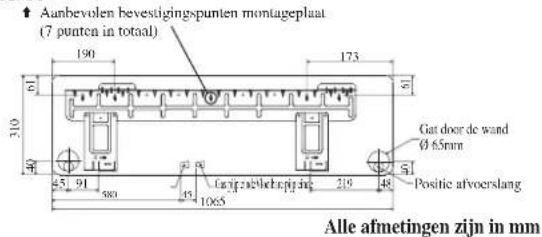

Aanbevolen bevestigingspunten van de montageplaat en afmetingen

FWT02/03/04

FWT05/06

Gat met conische boor

Monteer de Unit op de Installatieplaat

Haak de binnen-unit vast aan het bovenste deel van de installatieplaat (Bevestig de twe haken aan boenzijdechter van de binnenunit aan de bovenste rand van de installmentieplaat). Controller dat de haken goed vastzitten op de installmentieplaat door maar links en rechts te duwen.

Zo bevestigt u de binnen-unit

Haak de klauwen van het bodemframe aan de montageplaat.

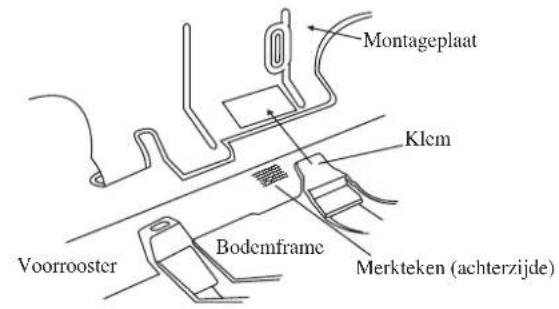

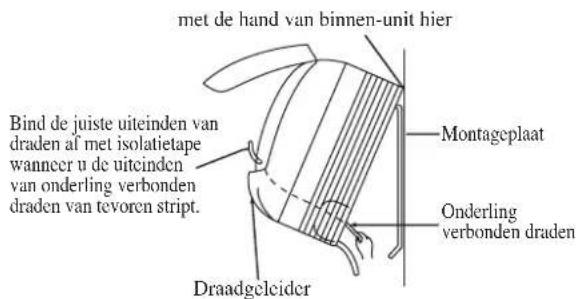

Zo verwijdert u de binnen-unit

Duw het gemarkeerde gebied (aan het lagere deel van het voorrooster) omhoog zodate de klauwen loskomen.

Leidingen voor waterafvoer

Voor een goede afvoer要去 de afvoerleiding binnen maar beneden aflopen. Vermijd situatuies waar waarschijnlijk water zal lekken.

Waterafvoer

Juist Fout

X
Fout Fout

LET OP

• Installer Niet de eenheid op hoogte meer dan 2000m voor beiden binnen * buiten.

Aansluiting van waterleidingen

De binnen-unit is voorzien van een inlaat- en uitaataansluiting voor water, die voorzien is van schroefdraad. Er is aan de kop van de wateruitlaat een luchtrooster voor het lately ontsnappen van lust.

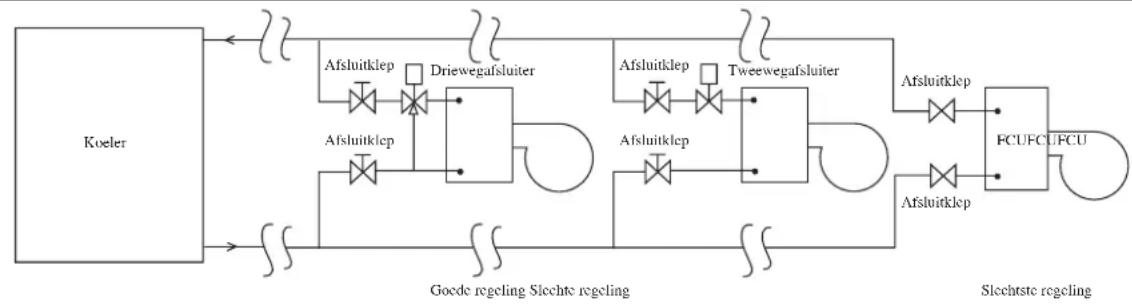

Er is een 3-wegafsluiter nodig voor het afsluien of omleiden van gekoeld water.

Stalen buis, polyetheen buis, PVC-buis en koperen buis worden geadviseerd voor de installmente ter plaatse.

Alle typen leidingen en aansluitingen moeten met polyurethaan (type ARMAFLEX of gelijkwaardig) worden geisoleerd zodat condensatie worden vermeden.

Gebruik geen verwulde of beschadigde leidingen en fittingsen voor de installmentie.

Sommigen hoofdfittingcomponenten zijn in het system nodig om de capacititeit te verhogen en servicewerkzaamheden te vergemakkelijk, dit+zijn bijvoorbeeld een afsluitklep, cen balancererklep, 2-weg- en 3-wegafsluiter, zeef, enz.

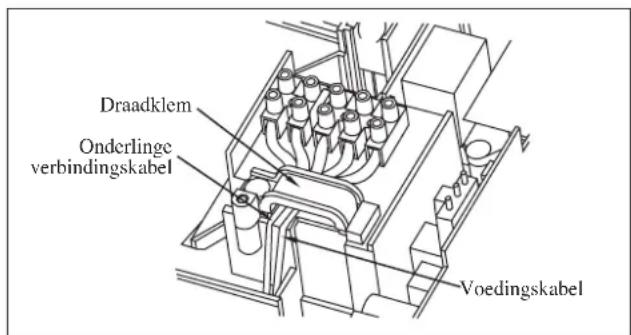

AANSLUITING ELEKTRISCHE BEDRADING

De aansluiting van de bedrading maar de besturingskaart要去 worden uitgevoerd zoals is aangegeven in het bedradingssschema op de betreffende aansluitkast.

De standaard besturingskaart heeft een jumper voor KLEP en een voor VERWARMEN. Het systeem moet worden geconfigureerd met de keuze voor jumpers zoals hieronder aangegeven:

	Jumper VERWARMEN	Jumper KLEP
Koelstand en kleptoepassing	x	✓
Koelstand en kleploze toepassing	x	x
Warmtepmompstand en kleptoepassing	✓	✓
Warmtepmompstand en kleploze toepassing	✓	x

Voorbeeld: als de unit要去werken in "warmtepmompstand en kleploze toepassing", moet de jumper VERWARMEN blijven zitten en de jumper KLEP要去 worden verwijderd.

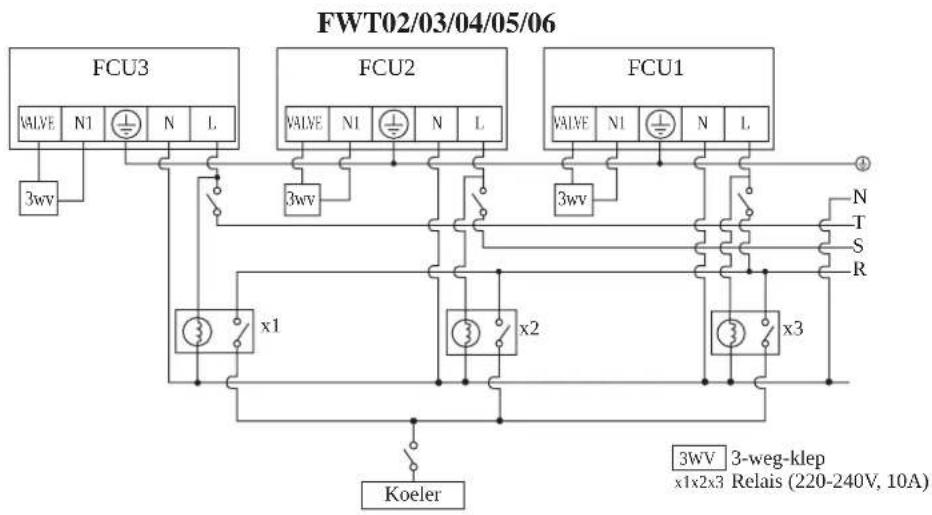

Dit is de voorgestelde aansluiting van de bedrading. Dit kan veranderen afhankelijk van de koeler-unit en moet voldoen aan de lokale en nationale regels en voorschriften.

BELANGRIJ : * Deze waarden zijn alleen ter informatie, ze要去e gecontroleerd worden en geselecteerd om te voldoen aan deplaatselijke en/of nationale codes en regels. Het hangt ook af van het soort installmentie en de grotte van de geleiders.

** Het juiste voltage-bereik dient gecontroleerd te worden ten opzichte van het geveenslabel op de eenheid.

De verbinding van alle polen in het stopcontact要去verbroken zich met een contactscheiding van op zich minst 3mm

Model FWT02/03/04/05/06
Voltage-Bereik**	220V - 240V/~/50Hz + ⊕
Afmeting voedingskabel* mm2Aantal geleiders	1,53
Aanbevolen zekering voor tijsdsvertraging A 2

• Alle draden要去 stevig worden aangesloten.
• De bedrading mag nergens de waterleidingen of welke bewegende delen van de ventilatorrmotor dan ook raken.
• De aansluitdraden maar de binnen-unit要去en op de draadklemmen worden geklemd Zoals in de afbeelding worden getoond.
• De draad voor de stroomvoorziening moet gewelijk zijn aan H07RN-F, het minimumvereiste en要去 worden gebruikt in een beschermende buis.

INDICATIELAMPJES

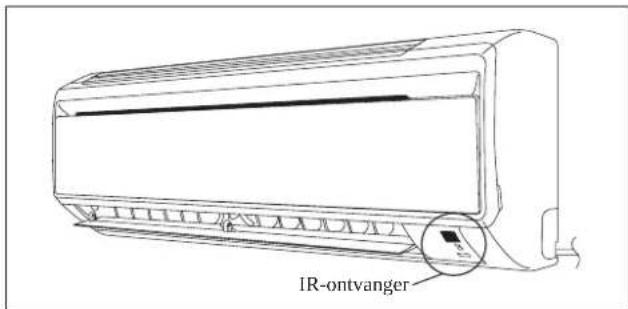

IR-signaalontvanger

Wanner een infrarood signalaal door de afstandsbediening is uitgestuurd, za de signalontvanger op de binnen-unit reageren als hieronder worden getoond, ter bevestiging van de transmissie van het signalaal.

AAN maar UIT 1 Lang piepsignal
UIT maar AAN Afpompen/Koelkracht aan	2 korte piepsignal
Anders 1 korte piepsignal

Koelunit/Warmtepompunit

De tabel toont de LED-indicatielampjes voor de airconditioner-unit bij normale werking en onder storingscondities.

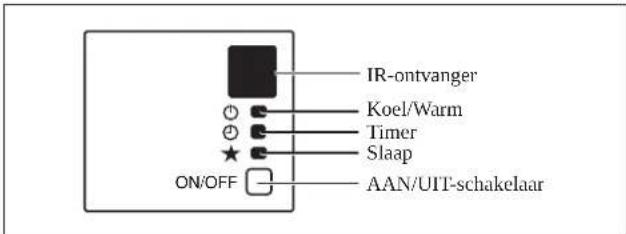

De LED-indicatielampjes bevinden zich aan de rechteronderzijde van de airconditioner-unit.

LED-indicatielampjes voor Koel-/Warmtepomp-unit

LED-indicatieampjes: Normale werking en Storingscondities voor Koel-/Warmtepomp-unit

★	KOEL/WARM (GROEN/ROOD)		Normale Werking/Storingsaanduiding Handeling Foutcode
○/●	Groen		Stand Koelen --
○/●	Rood		Stand Verwarmen --
	○	○	Timer aan --
○	○		Slaapstand aan --
	○		Stand Ventilator aan --
	○		Stand Drogen aan --
	1 keer		Kamer luchtsensorcontact Los/Kortgesloten	Bel uw dealer E1 knippert
●	2 keer		Binnen spoelsensor open/kortgesloten Bel uw dealer	E2 knippert
		3 keer	Leiding watertemperatuur matig - E4 knippert
		1 keer	Leiding watertemperatuur slecht	- E5 knippert
		6 keer	Hardwarefout (kortsluiting penaanraakschakelaar)	Bel uw dealer E8 knippert
●	4 keer		Geen terugkoppeling van binnenventilator	Bel uw dealer E9 knippert

Stand Drogen

• Wanner de luchtvochtigheid hoog is, kan de unit werken in de stand Drogen. Druk op de knop en kies .
• Als de kamertemporatuur 2^ / 3.6^ hoger is dan de ingestelde temperatuur, werkt de airconditioner in de stand Koelen tot minder dan 2^ / 3.6^ verschil vergeleken bij de ingestelde temperatuur worden bereikt en daarna worden overgeschakeld maar de stand Drogen.
• Als de kamertemperatureur op hinter dan 2^ / 3.6^ verschil vergeleken met de ingestelde temperatuur ligt, werk het toestel direct in de stand Drogen.
• De unit werkt bij LOW spelheid in de stand Drogen.

Stand Verwarmen (alleen voor warmtepomp-unit)

• Wanner de unit op de instelling koude lucht staat, begint de binnenventilator alleen te werken wanner de spel de gewenste temperatuur bereikt.
• Voor de instelling stand Ventilator werkdt de binnenventilator ononderbroken wanneer dc unit cenmaal is ingeschakeld (ON).
• Wanner de ingestelde temperatuur worden bereikt, werkdt de binnenventilator tot de spoel geen extra warmte meer kan leveren.

Luchtstroomregeling

• U kunt voor een effectievere luchtcirculatie met de hand het luchtuitstootroosteraar links ofaar rechts verstellen.
• Tijdens werkinq in de stand Koelen en in de stand Drogen moet u de jaloezie van de luchtuitstoot Niet te lang maar benedenRCTen. Als het toestel op dieze manier blijft werken, kan condens ontstaan op de jaloezie en dan kunnen er druppels afvallen.

Ventilatorsnelheid en Nominale Koelcapaciteit

• De nominale koelcapaciteit worden geleverd bij de ventilatorsnelheid HIGH.
• De koelcapaciteit is lager wanner de unit op de ventilatorsnelheid MEDIUM en LOW werkt.

Opmerkingen over flappen en hoeken van de Jaloezieën

• Wanner de "toets SWING" worden geselecteer, is het bereik van het zwaaien van de flappen afhankelijk van de ingeschakelde stand. (Zie de afbeelding.)

ATTENTIE

• Stel de hoek van de flappen algijd af met een afstandsbediening. Als u probeert de stand met de hand in een bepaalde stand te forceren, wanner de flappen zwaaien, kan het mechanisme afbreken.
• Ga voorzichtig te werk bij het afstellen van de jaloezieen. Binnen de luchtuiitlaat draait een ventilator op hogs snugelid.

In stand KOELEN, DROGEN en VENTILEREN

In stand VERWARMEN

WERKINGSBEREIK

Bedrijfsgrenswaarden:

Watertemperatuur: 4-10°C Koeling; 35-50°C Verwarming

Maximale waterdruk: 16 bar

Luchttemperatuur: (zoals hieronder)

Stand Koelen

Temperatuur Ts °C/°F Th °C/°F
Minimum-binnen- temperatuur	19,0 / 66,2 14,0	/ 57,2
Maximum-binnen- temperatuur	32,0 / 89,6 23,0	/ 73,4

Stand Verwarmen

Temperatuur Ts °C/°F	Th °C/°F
Minimum-binnen-temperatuur	15,0 / 59,0 -
Maximum-binnen-temperatuur	27,0 / 80,6 -

Ts: Droge luchttemperatuur. Th: Natte luchttemperatuur.

LUCHTFILTER

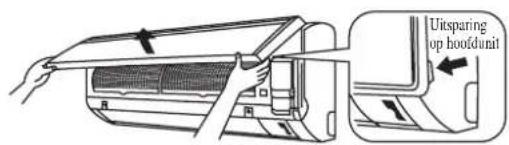

1. Open het voorpaneel.

• Houd het paneel bij de uitsparingen op de hoofdunit (2 uitsparingen aan de rechtter en aan de linker zichde) en til het paneel op tot het stopt.

2. Trek de luchtfilters maar buiten.

Duw de tab in het midden van elk luchtfilter wat omhoog en trek het cervolgens omlaag.

3. Reinig het filter of cervang het.

• Verbuig het filter Niet wonneer u het overblijvende water aufschudt.

4. Plaats het luchtfilter terug en sluit het voorpaneel.

• Steek klauwen van de filters in de sleuven op het voorpaneel. Sluit het voorpaneel langzaam en duw het paneel op 3 punten aan. (1 aan iedere zichde en 1 in het midden.)
• Het luchtfilter heeft een symmetrische vorm in horizontale richting.

SERVICE EN ONDERHOUD

Opmerking is geldig voor Turkije alleen: De levensduur van unsere producten is tien (10)一年多.

Serviceonderdelen Onderhoudsprocedures
Binnen-luchtfilter	1. Verwijder stof dat eventuël op het filter zit met een stofzuiger of was het filter in lauwarm water (minder dan 40°C/104°F) met een neutraal schoonmaakmiddel.2. Spoel het filter goed uit en droog het voordat u het werk in de unit zet.3. Reinig het filter Niet met benzine, vluchtige stoffen of chemicaliën.
Binnenunit	1. Verwijder alle vuil en stof van het rooster of het paneel met een zachte doek natgemaakt met lauwarm water (onder de 40°C/104°F) en een oplossing van een neutraal schoonmaakmiddel.2. Gebruik geen benzine, vluchtige stoffen of chemicaliën voor het schoonmaken van de binnen-unit.

LET OP

Zorg ervoor dat er geen direct contact is:tussen een behandelingsmiddel van spoelen en kunststof onderdelen. Hierdoor kan er een chemische reactie ontstaan waardoor de kunststof onderdelen verrormen.

1. Open het voorpaneel.

• Houd het paneel bij de uitsparingen op de hoofdunit (2 uitsparingen aan de rechtter en aan de linker zichde) en til het paneel op tot het stopt.

2. Verwijder het voorpaneel.

• Licht het Voorpaneel verder op, schuif het maar rechts en trek het� Ven. De linker rotatieas is los. Schuif de rechtter rotatieasaar links en verwijder de as door dezeaar voren te trekken.

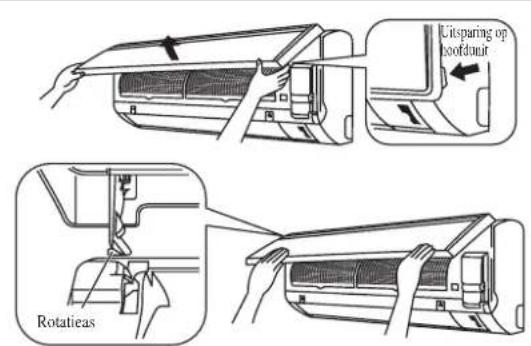

3. Bevestig het voorpaneel.

• Houd de rechter en linker rotatieassen van het voorpaneel tegenover de groeven en duw ze helemaal maar binnen.
• Sluit het voorpaneel voorzichtig. (Duw op beidenuiteinden en in het midden van het voorpaneel.)

LETOP

• Raak de metalen delen van de binnenunit Niet aan. U kurz zich dan bezeren.
• Wanner u het voorpaneel verwijdert of bevestigt, ondersteun het dan goed met de hand zodat het Niet kan vallen.
• Gebruik voor het reinigen Niet water warmer dan 40^ , wasbenzine, benzine, verfverdunner of vluchtige olie, schuurmiddel, borstel en ook Niet andere hulpmiddelen.
• Controller dat na het schoonmaken het voorpaneel waar stevig is vastgezet.

Wanner de unit langearend nicht gebrukt gaat worden

Laat de unit 2=uur werken in de volgende instelling. Bcdrijfsstand: koel Temperatuur: 30°C/86°F

Trek de stekker uit het stopcontact. Gebruikt u eenAPEnte groep van de stroomvoorziening voor uw unit, schakel de groep dan uit. Haal de batterijen uit de afstandsbediening.

HET OPLOSSEN VAN PROBLEMEN

Neem voor inlichtingen over reserveonderdelen contact op met uw geautoriseerde leverancier. Wanner u merkt dat de airconditioner Niet goed werkt, schakel dan onmiddelijk dc stroomvoorziening van dc unituit. Controller de volgende omstandigheden en oorzaken voor een paar eenvoudige oplossingstips.

Fout Oorzaken/Handeling
De airconditioner werkkt nicht.1. Stroomstoring of de zekering moet worden verrangen.- De stekker zit nicht in het stopcontact- Mogelijk is uw vertragsstimer Niet goed ingesteld.- Als de fout aanhoudt nadat u dit allemaal hebtegecontrolerd, neem dan contact op met de installateurvan de airconditioner.
De luchtstroom is te gering.2. Het luchtfilter is vuil.	- - De deuren of ramen staan open.- De aanzuig- en uittroomopopeningen zijn verstopt.- De geregelde temperatuur is Niet hoog genoeg.
3. De uitsstromende lucht ruikt onpretty.	- Geuren kuren worden veroorzaakt door sigaretten,rookdeeltjes, paraphums, enz. die zich misschien aan de spelhebben gehecht.
4. Diordensatorenopneutrolastondrivolutluchttochteriehich die hinterwartunit.	- na langdurigeperiode van werking.- De ingestelde temperatuur is te laag, verhoog de temperatuurinstelling en LAST de unit bij een hogereventilatorsnelheid werken.
5. Water stromenduit de airconditioner-eenheid.	- Schakel de unit uit en neemt contact op met de dealer.

Als de storing nicht kan worden verholpen, bel dan uw leverancier/servicemonteur ter plaatse.

Informatie-eisen voor ventilatorluchtkoelers

Informatic ter bepaling van het model waarop dc informatie betrekking heeft : FWT02CATNMV1, FWT02GATNMV1
Item Symbol Waarde Eenheid	Item Symbol	Waarde Eenheid
Koelvermogen (waarneembaar)	P rated. c	1,85 kW			Totaal elektrisch ingangsvermögen	Pelec	0,031 kW
Koelvermogen (latent) P	rated. c	0,58 kW	Geluidsvermogengensiveau (per snelheid, indien van toepassing)			Lw1	45,0 /41,0 /36,0 dB
Verwarmingsvermögen P	rated. h	3,22 kW
Contactgegevens	DAIKIN EUROPE N.V. Zandvoordestraat 300, B-8400 Oostende, Belgium

Informatie ter bepaling van het model waarop de informatie betrekking heeft : FWT03CATNMV1, FWT03GATNMV1
Item Symbol waarde Eenheid	Item Symbol	Waarde Eenheid
Koelvermogen (waarneembaar)	\(P_{rated,c}\)	2,02 kW			Totaal elektrisch ingangsvermogen	\(P_{elec}\)	0,032 kW
Koelvermogen (latent) P	\(rated,c\)	0,68 kW	Gliquidsvermog	ensnivceau(per能力和 indien van toepassing)	\(L_{WA}\)	48,0 /44,0 /39,0 dB
Verwarmingsvermogen P	\(rated,b\)	3,52 kW
Contactgegevens	DAIKIN EUROPE N.V.Zandvoordestraat 300, B-8400 Oostende, Bclgium

Informatie ter bepaling van het model waarop de informatie betrekking heeft : FWT04CATNMV1, FWT04GATNMV1
Item Symbol Waarde Eenheid	Item Symbol	Waarde Eenheid
Koelvermogen (waarneembaar)	P rated. c	2,64 kW			Totaal elektrisch ingangsvermögen	Pelec	0,042 kW
Koelvermogen (latent) P	rated. c	0,67 kW	Geluidsvermog	ensniveau (per能力和 indien van tocpassing)	LWA	55,0 /50,0 /45,0 dB
Verwarmingsvermögen P	rated. b	4,40 kW
Contactgegevens	DAIKIN EUROPE N.V. Zandvoordestraat 300, B-8400 Oostende, Belfgium

Informatie ter bepaling van het model waarop de informatie betrekking heeft : FWT05CATNMV1, FWT05GATNMV1
Item Symbol Waarde Eenheid	Item Symbol	Waarde Eenheid
Koelvermogen (waarneembaar)	\(P_{rated. c}\)	3,43 kW		Totaal elektrisch ingangsvermogen	\(P_{elec}\)	0,057 kW
Koelvermogen (latent) P	\(rated. c\)	1,11 kW	Gliquidsvermog	ensniveauu (per slelheid, indien van toepassing)	\(L_{wa}\)	55,0 /51,0 /47,0 dB
Verwarmingsvermogen P	\(rated. b\)	6,01 kW
Contactgegevens	DAIKIN EUROPE N.V.Zandvoordestraat 300, B-8400 Oostende, Belgium

Informatie ter bepaling van het model waarop de informatie betrekking heeft : FWT06CATNMV1, FWT06GATNMV1
Item Symbol Waarde Eenheid	Item Symbol	Waarde Eenheid		Totaal elektrisch ingangsvermögen	Petec	0,072 kW
Koelvermögen (waarneembaar)	P rated, c	4,10	kW
Koelvermögen (latent) P	rated, c	1,18 kW	Geluidsver	ensniveau (per slelheid, indien van tocpassing)	LwA	59,0 /54,0 /51,0 dB
Verwarmingsvermögen P	rated, b	7,33 kW
Contactgegevens	DAIKIN EUROPE N.V. Zandvoordestraat 300, B-8400 Oostende, Belgium

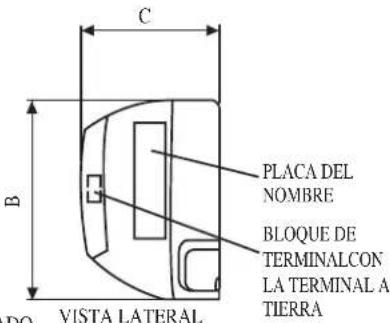

ESQUEMA Y DIMENSIONES

Unidad Interior

LA MARCA (MUNESTRA LA DIRECCION DE LA TUBERIA
VISTA SUPERIOR

VISTA FRONTAL

PLACA DE INSTALLACION FWT02/03/04

Dimensión Modelo

A

B

C

D

E

F

G

H

I

J

K

L

M

FWT02/03/04 800 288

206 10

4 141

30 46 5

5 56 15

3 181

207 52

Zandvoordestraat 300, B-8400 Oostende, Belgium

DAIKIN MIDDLE EAST AND AFRICA FZE

Zandvoordestraat 300, B-8400 Oostende,

Belgium

DAIKIN MIDDLE EAST AND AFRICA FZE
