GEBRUIKSAANWIJZING AL 2 S Christopeit

Montage- en bedieningsinstructies

Bestellnr.: 2495-2497

Pagina: 40-51

4 Montage overzicht 40 Belangrijke aanbevelingen en veiligheidsinstructies

41-43 Montagehandleiding

44 Opstappen, gebruiken & afstappen

44 RPM en wattage

45-47 Computer omschrijving

48 Kinomap App

48 Reiniging, onderhoud en opslag van de hometrainer

48 Fixes

49 Algemene trainingsinstructies

50-51 Stuklijst – lijst met reserveonderdelen

66-67 Geëxplodeerde tekening

Wij willen u van harte gelukwensen met de aanschaf van uw hometrainer en hopen dat u hier veel plezier aan zult beleven. Neem a.u.b. de instructies en aanwijzingen uit deze montage- en bedieningshandleiding in acht en volg deze op. Bij eventuele vragen kunt u natuurlijk altijd contact met ons opnemen.

Gevaar: Voor gebruik Lees de gebruik- saanwijzing!

BELANGRIJKE AANBEVELINGEN EN VEILIGHEIDSINSTRUCTIES

Onze producten werden in principe door de door de TÜV-GS gecontroleerd en voldoen bijgevolg aan de actuele, hoogste veiligheidsnorm. Dit feit impliciert echter niet dat de hierna volgende beginselen niet strikt in acht genomen moeten worden. In geval van een reparatie, vraag advies aan uw handelaar.

1. Het toestel nauwkeurig in overeenstemming met de montage-instructiesopbouwen en uitsluitend de voor de opbouw van het toestel bijgevoegde, specifiek voor het toestel bestemde onderdelen gebruiken. Vóór de eigenlijkeopbouw de volledigheid van de levering aan de hand van de leveringsnota ende volledigheid van de kartonnen verpakking aan de hand van de montagestaps van de montage-instructies en van de gebruiksaanwijzing controleren.

2. Voor het eerste gebruik en met regelmatige tussenpozen (ongeveer iedere 50 Bedrijfsuren) de dichtheid van alle schroeven, moeren en andere controleer de aansluitingen en de toegang assen en verbindingen met een aantal behandel smeermiddel zodat het veilig is voor gebruik van de apparatuur wordt gewaarborgd. Bekijk vooral het zadel en het stuur correctie voor stevig positie.

3. Het toestel op een droge, effen plaats installeren en het toestel tegenvochtigheid en vocht beschermen. Oneffenheden van de vloer dienen doorgepaste maatregelen op de vloer en, voor zover beschikbaar bij dit toestel,door daarvoor bestemde, regelbare onderdelen van het toestel geneutraliseerd te worden. Het contact met vochtigheid en vocht dient uitgeslotente worden.

4. Voor zover de opstellingsplaats in het bijzonder tegen drukplaatsen, verontreiniging en dergelijke beschermd moet worden, een geschikt, slipvrijsupport (bijvoorbeeld rubberen mat, houten plaat of dergelijke) onder hettoestel leggen.

5. Vóór het begin van de training alle voorwerpen binnen een omtrek van 2 meter rond het toestel verwijderen.

6. Voor de reiniging van het toestel geen agressieve reinigingsmiddelengebruiken. Voor de opbouw en voor eventuele herstellingen uitsluitend hetrespectievelijk bijgeleverde of geschikte, eigen gereedschap gebruiken. Residu door het lassen aan het toestel dient onmiddellijk verwijderd teworden zodra de training beeindigd werd.

7. Waarschuwing! In geval van een ondeskundige en bovenmatige trainingzijn nadelige gevolgen voor de gezondheid mogelijk. Vóór het begin van eendoelgerichte training dient daarom een geschikte geneesheer te wordengeraadpleegd. Deze geneesheer kan bepalen, aan welke maximale belasting (impulsie, watt, duur van de training enz.) men zich mag blootstellen, en kannauwkeurige inlichtingen met betrekking tot een correcte lichaamshoudingbij de training, de doelstellingen van de training en de voeding geven. Ermag niet na uitgebreide maaltijden getraind worden.

8. Met het toestel slechts trainen wanneer het foutloos functioneert. Vooreventuele herstellingen uitsluitend van originele reserveonderdelen gebruikmaken. Waarschuwing! Vervang versleten onderdelen onmiddellijk engebruik het apparaat niet zolang het niet gerepareerd is.

9. Bij de instelling van verstelbare onderdelen op respectievelijk de correctepositie of de gemarkeerde, maximale instelpositie alsook op een reglementairvoorgeschreven positie letten.

10. Voor zover in de gebruiksaanwijzing niet anders beschreven, mag hettoestel met het oog op de training uitsluitend door één persoon gebruiktworden. De totale uitoefening tijd mag nit hoger dan 60 min/dagelijks.

11. Er moeten trainingskledij en schoenen gedragen worden, die voor eenfitnessstraining met het toestel geschikt zijn. De kleding moet zodanig zijn, dat deze omwille van de vorm (bijvoorbeeld lengte) ervan tijdens de trainingniet kan blijven

hangen. De trainingschoenen moeten in overeenstemming met het trainingstoestel gekozen worden, uw voeten in principe een vastepassing geven en een slipvrije zool hebben.

1. Waarschuwing! Wanneer duizeligheid, misselijkheid, borstpijn en andere abnormale symptomen ondervonden worden, de training vroegtijdigbeëindigen en u tot een geschikte geneesheer wenden.

2. Over het algemeen geldt dat sporttoestellen geen speelgoed zijn. Ze mogen daarom uitsluitend in overeenstemming met de bepalingen en door op gepaste wijze geïnformeerde en geïnstrueerde personen gebruikt worden.

3. Personen zoals kinderen, mindervaliden en gehandicapten mogen het toestel uitsluitend gebruiken in bijzijn van een tweede persoon, die hulp kan verlenen en instructies kan geven. Het gebruik van het toestel door kinderen zonder toezicht dient door gepaste maatregelen te worden uitgesloten.

4. Er dient op gelet te worden dat de trainer en andere personen zich nooitmet één of ander lichaamsdeel binnen het bereik van nog in beweging zijndeonderdelen begeven of bevinden.

5. Dit produkt kan aan het einde van de levensduur niet via het gewonehuisafval worden afgevoerd, maar dient naar een verzamelpunt voor recyclingelectrische apparaten gebracht te worden. Het symbool op het produkt, degebruiksaanwijzing, of de verpakking wijst u daarop. De grondstoffen zijn volgens hun kenmerken verwerkbaar. Met de verwerking, van deze oude apparaten, doet u een bijdrage aan de bescherming van onsmilieu Vraagt u bij de gemeente naar de desbetreffende verwerkingsplaats.

6. De verpakkingsmaterialen, lege batterijen en onderdelen van het toestelomwille van het milieu niet samen met het huishoudelijk afval evacueren, maar in daarvoor bestemde opslagtanks werpen of op geschikte inzamelpunten afgeven.

7. Voor de snelheidsafhankelijke modus kan het weerstandsniveau handmatig worden ingesteld en de wisselingen in energie zijn afhankelijk van de trapsnelheid. Voor snelheids-onafhankelijke modus, kan de gebruiker de gewenste. Energieconsumptie in Watt selecteren, dan zal een constant energie-niveau worden aangehouden met verschillende weerstandsniveau's, die automatisch door het systeem worden bepaald. Dit is onafhankelijk van de trapsnelheid.

8. Het toestel is met een 24-trappige weerstandsinstelling uitgerust. Deze maakt respectievelijk een verlaging en een verhoging van de remweerstand en daardoor van de trainingsbelasting mogelijk. Darbij leidt het draaien van de instelknop van de weerstandsinstelling in de richting van niveau 1 tot een verlaging van de remweerstand en daardoor van de trainingsbelasting. Het draaien van de instelknop van de weerstandsinstelling in de richting van niveau 16 leidt tot een verhoging van de remweerstand en daardoor van de trainingsbelasting.

9. 1. Dit toestel werd conform de wird EN ISO 20957-1:2014 en EN ISO 20957-5:2016 „H/A“ gekeurd. De toegelaten maximale belasting (= lichaamsgewicht) werd op 150 kg bepaald. De classificatie HA betekent dat deze fiets exclusief voor thuisgebruik is ontworpen en met een goede accuratiekwalificatie, de afwijking in energieconsumptie onder de 50W ligt binnen ±5W en bedraagt boven de 50W maximaal ±10%. De computer is gekeurd en gecertificeerd en in overeenstemming is met het richtlijn 2014/53/EU (RED).

10. De montage- en bedieningsinstructies worden als onderdeel van het product beschouwd. Deze documentatie moet worden met gegeven bij hetverkopen of doorgeven van het product.

11. Dit apparaat mag alleen met de meegeleverde netadapter worden gebruikt.

MONTAGEHANDLEIDING

Neem alle losse onderdelen uit de verpakking, leg deze op de grond en bruto controleer aan de hand van de montageen staps of alle onderdelen aanwezig zijn. Hierbij moet er op worden gelet dat een aantal onderdelen rechtstreeks met het onderstel zijn verbonden en voorgemonteerd zijn. Bovendien zijn enkele andere losse delen ook al tot eenheden samengevoegd. Hierdoor kunt het apparaat gemakkelijker en sneller monteren. Montage tijd: 30 - 40 min.

STAP 1

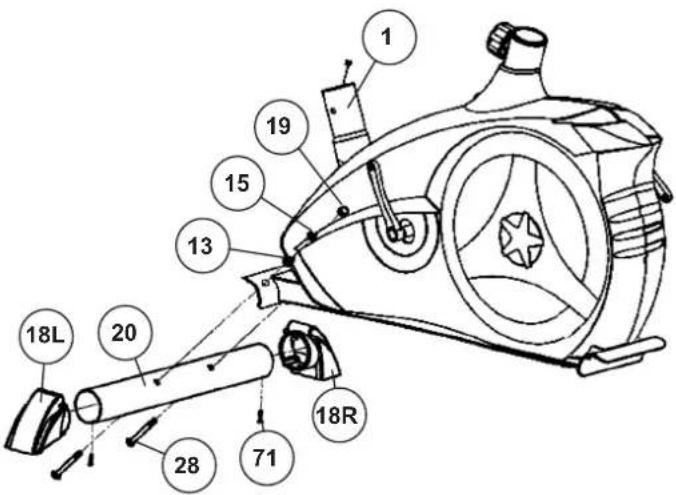

Montage van de voorste en van de achterste voet (20).

1. Monteer de eindkappen met rollers (18L+18R) door middel van schroeven (71) op de voorste kortere voet bar (20), zodat de wielen recht naar voren worden geconfronteerd.

2. Monteer de voorste poot (20) met de vooraf gemonteerde transportrollen (18) op het onderstel (1). Gebruik daarvoor twee bouten (28), tussenringen (13), veerringen (15) en dopmoeren (19).

STAP 2

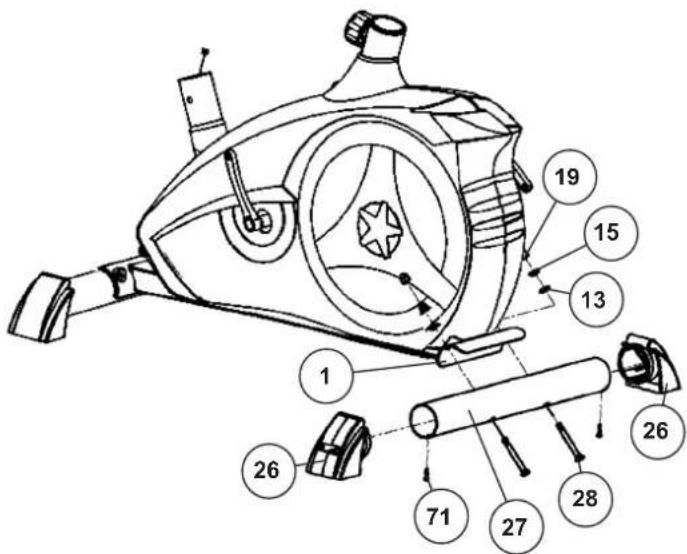

Montage van de voorste en van de achterste voet (27).

1. Monteer de afdekdoppen met hoogtecompensatie (26) door middel van schroeven (71) op de achterste langer voet bar (27).

2. Plaats de achterste voet (27) op het basisframe (1) zodat de eindkappen goed op de grond rusten. Gebruik daarvoor twee bouten (28), tussenringen (13), veerringen (15) en dopmoeren (19). Na de montage kunt u kleine oneffenheden van de vloer compenseren door aan de afdekdoppen (26) te draaien. Het apparaat moet zo worden opgesteld, dat het tijdens de training niet uit zichzelf beweegt. Opmerking: Met het oog op de hometrainer vervoer, zet je voet voor de voorste voet en kantel de hometrainer door te trekken op het stuur om de wielen.

STAP 3

Montage van de pedalen (22L+22R) op de pedaalarmen (21L+21R).

1. Schroef het rechterpedaal (22R) in de pedaalarm (21R), die zich in fietsrichting aan de rechterkant bevindt. (Let op! de schroefrichting is met de klok mee).

2. Schroef het linker pedaal (22L) in de pedaalarm (21L) aan de linkerkant in fietsrichting. (Let op! de schroefrichting is tegen de klok in.) (De rangschikking van de losse onderdelen is vereenvoudigd doordat de rechter onderdelen met de letter R en de linker onderdelen met de letter L zijn gemarkeerd.)

3. Vervolgens monteert u de pedaalvastzetbanden links en rechts aan de desbetreffende pedaal (22).

1 19 15 13 20 18L 28 71 18R

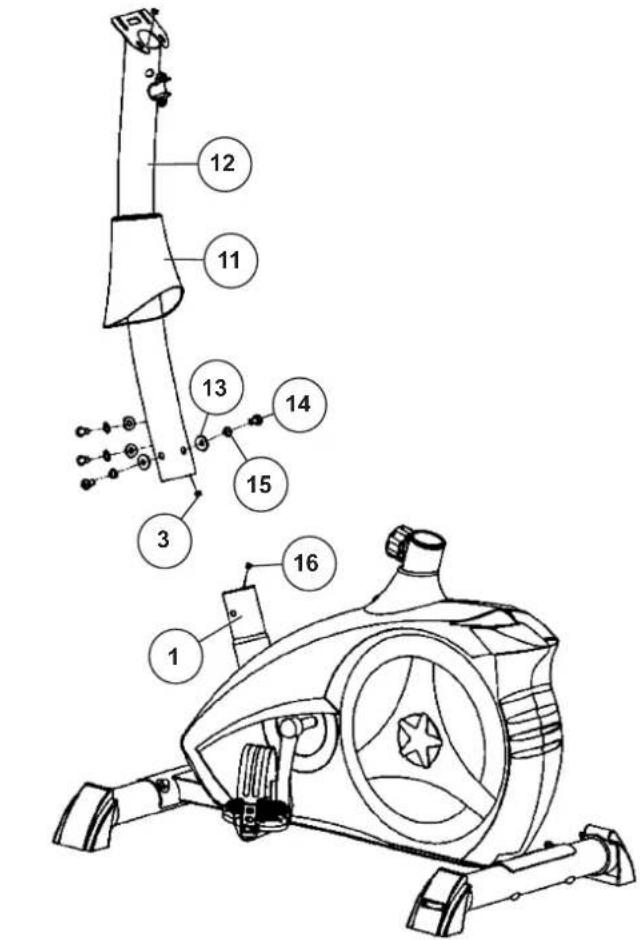

Montage van de stuurbuis (12) aan het onderstel (1).

1. Plaats de stuurbuis bekleiding (11) aan het stuubuis (12).
2. Pak de stuurbuis (12) waarin de computerkabel (3) al geplaatst is. Verbind de stekker voor de computerkabel (3) die uit de onderkant van de stuurbuis (12) steekt met de bijbehorende stekker voor de stelmotorkabel (16) die uit het onderstel (1) steekt. (Waarschuwing! Het uiteinde van de computerkabel (3) dat boven uit de steunbuis (12) steekt, mag niet in de buis worden gestoken omdat het nog nodig is voor verdere montage).
3. Plaats de stuurbuis (12) in de bijbehorende buis van het onderstel (1). Let hierbij op dat de gemaakte kabelverbindingen niet bekneld raken. Schuif de kabelverbinding langzaam naar onderen in de buis van het onderstel wanneer u de stuurbuis (12) plaatst. Schroef de stuurbuis (12) m.b.v. bouten (14), veerringen (15) en onderlegplaatjes (13) op het frame (1).
4. Schuif de stuurbuis bekleiding (11) op dat gemaakte schroef verbinding.

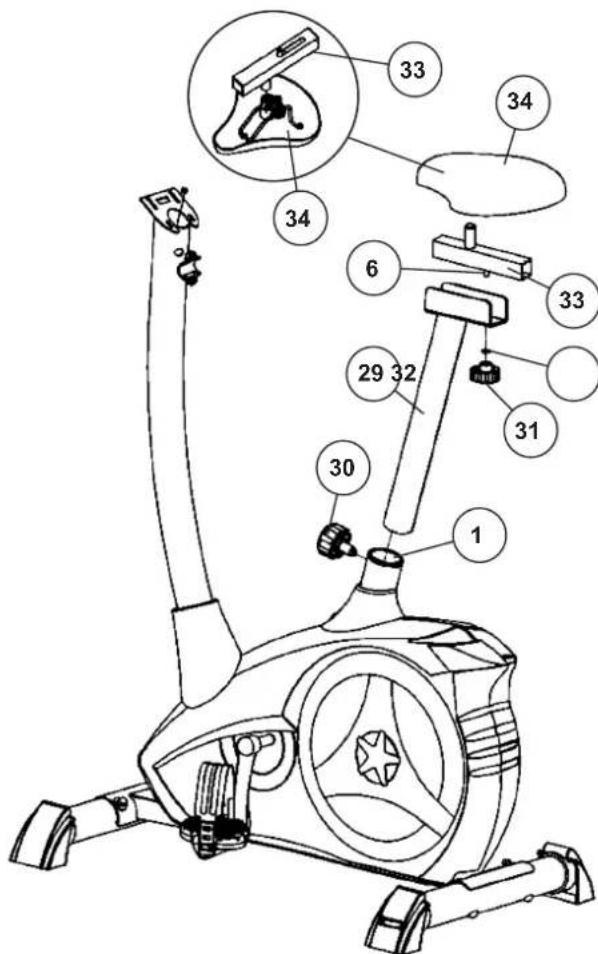

Montage van de zadel (34) en de zadelglieder (33) aan het zadelsteunbuis (29) en de zadelsteunbuis (29) aan het onderstel (1).

1. Bevestigd u het zadel (34) met de zadelhouder op de zadelglijder (33) en schroeft u deze in de gewenste positie vast. Hiervoor moeten beide zwarte moeren zeer stevig worden aangedraaid.
2. Legt de zadelgeleider (33) in de houder aan het zadelbuizen frame (29) en bevestigd u deze in de gewenste horizontale positie met de stergrep moer (31), de tussenring (32) en het bevestigingsschroef (6).
3. Plaats de zadelbuis (29) in de bijbehorende buis van het onderstel (1). Stel de gewenste positie in en borg deze door de bout met snelsluiting (30) te plaatsen en vast te draaien. (de snelsluiting (30) moet losgemaakt worden door deze een beetje te draaien, en daarna kan getrokken worden om de hoogtevastzetting vrij te geven en de hoogte van het zadel te verstellen. Na de gewenste instelling de snelsluiting (30) opnieuw vastdraaien en vastzetten). Bovendien moet erop worden gelet dat de zadelbuis bij het instellen van de gewenste positie niet verder uit het onderstel wordt getrokken dan de hoogste instelpositie, die gemarkeerd is. Waarschuwing! Voor elke training het zadel op een vaste zitplaats positie controleer.

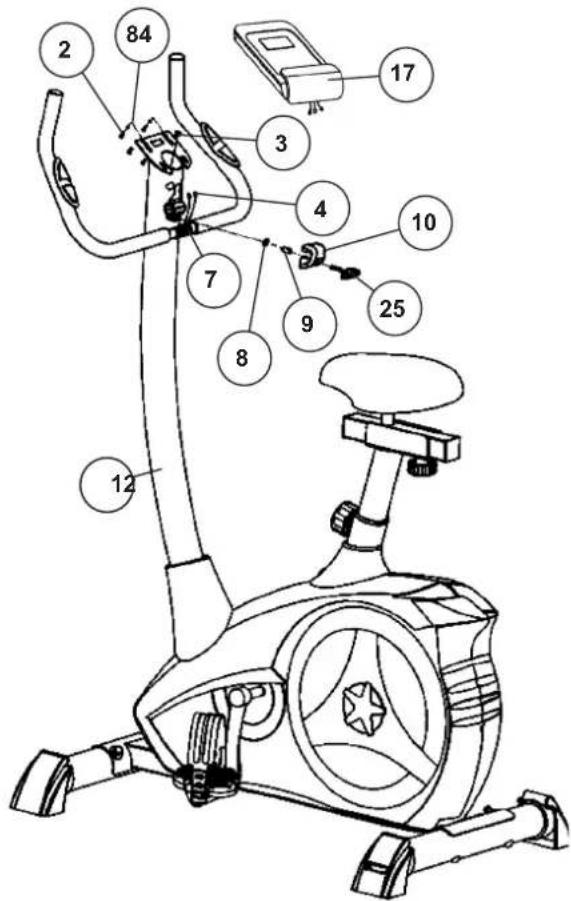

Montage van de computer (17) en de stuur (7) aan de stuurbuis (12).

1. Leid het stuur (7) naar de geopende stuurbevestiging op de steunbuis (12) en sluit vervolgens de stuurbevestiging over het stuur (7). Leid vervolgens de twee pulskabels omhoog door de openingen op de steunbuis.
2. Plaatst de stuur bekleiding (10) aan de stuurhouder ob de stuur (7).
3. Plaatst u een Afstandstuk (9) en een tussenring (9) op de stuurgrep schroef (25) en hiermee bevestigd u het stuur (7) in de gewenste positie op stuurbuis (12).
4. Steek de stekker van de computerkabel (3) en de pols kabel (4), die aan de bovenzijde uit de stuurbuis (12) steekt, in de kabel bus aan de achterzijde van de computer (17). De pulskabels hebben dezelfde stekkeraansluitingen en daarom is geen specifieke toewijzing nodig.
5. Plaats de computer (17) bovenop de de stuursteunbuis (12) zonder de kabels mee te knijpen en bevestigd u deze met de schroef (2) en onderlegplaatje (84). De schroeven (2) bevinden zich aan de achterzijde van de computer.

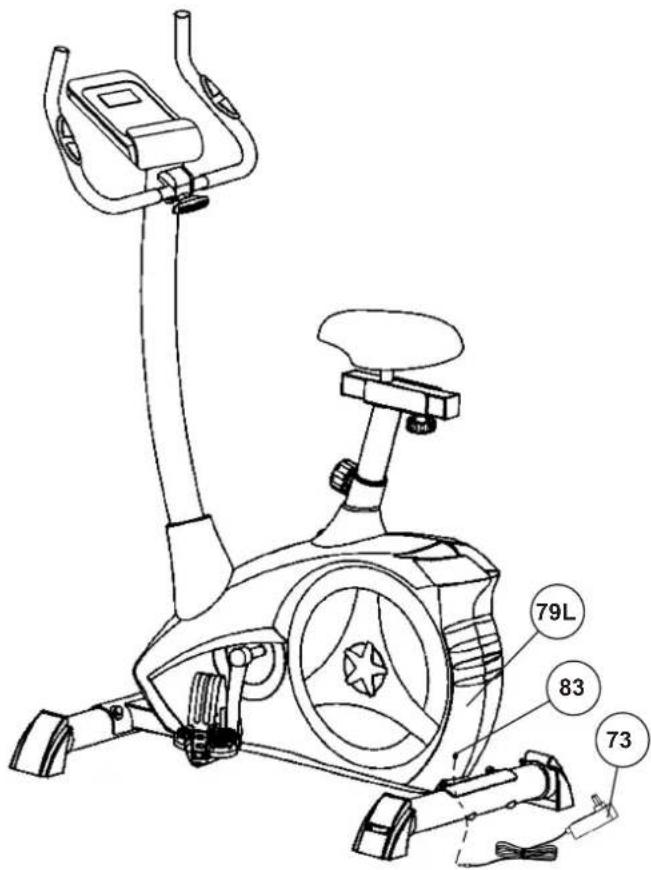

1. Alle schroef- en stekkerverbindingen op een correcte montage en juiste werking controleren. Daarmee is de montage beein digd.
2. Als alles in orde is, maak dan kennis met het apparaat met lichte oefeningen.

Opmerking :

De gereedschapset en de gebruiksaanwijzing a.u.b. zorgvuldig bewaren, omdat u ze wellicht later voor een reparatie of het bestellen van reserveonderdelen nodig heeft.

79L 83 73

Aanpassen – Hoogte zadel

Voor een effectieve workout, dient het zadel op de juiste hoogte te zijn afgesteld. Tijdens het trappen, dienen Uw knieën licht gebogen te zijn wanneer de pedalen in de verste positie staan. Om de hoogte Van het zadel aan te passen, draait u de knop los en trekt deze voorzichtig uit. Zet het zadel op de juiste hoogte, laat de knop los en draai deze goed vast.

Belangrijk

Verzeker u ervan dat u de knop goed terug in de stang plaatst, en volledig is vastdraait. Stel het zadel nooit boven de maximale hoogte af. Voor nooit aanpassingen uit wanneer u op het zadel zit.

Stuur aanpassing

Om de stuur af te stellen, draait u eenvoudig de stuurschroef los totdat de stuur in de gewenste positie kan worden gebracht en draait u deze na het afstellen weer vast.

Nadat u de zitting op de juiste hoogte hebt afgesteld, plaatst u uw voet op de voetsteun, onder het riempje en houdt het handvat stevig vast. Probeer uw gewicht nu op deze voet te brengen en tegelijkertijd uw andere been over het apparaat te zwaaien en aan de andere kant uw voet ook op het pedaal te plaatsen. U bevindt zich nu in de juiste houding om de training te beginnen.

Gebruik

Houdt met beide handen het handvat vast en houdt beide voeten op de pedalen, en onder de riempjes van beide pedalen. Fiets op het apparaat door de pedalen afwisselend met uw voeten te bewegen. U kunt de snelheid waarmee u fietst en/of de weerstand verhogen om de intensiteit van de workout te verhogen.

Afstappen

Verminder de trapsnelheid tot het apperaat tot stilstand komt. Houdt met uw linkerhand het handvat stevig vast, terwijl u uw voet over het apparaat zwaait en op de grond plaatst. Hierna kunt u met uw andere voet afstappen.

Transport

Aan de voorzijde bevinden zich twee rollers. Om het apparaat te verplaatsen kunt u de achterzijde van het apparaat optillen en sturen naar waar u wilt om het te plaatsen of te stallen.

Dit trainingsapparaat is een stationair apparaat en simuliert fietsen, zonder hierbij de gewrichten te overbelasten, waardoor het risico op blessures lager is.

Oefeningen op dit apparaat bieden de mogelijkheid van een vloeiende, non-impact workout die afhankelijk van de ingestelde weerstand lichter of zwaarder kan zijn. U zult de spieren van zowel uw boven- als uw onderlichaam versterken en het uithoudingsvermogen en algehele conditie verbeteren.

U/min → Stap ↓	20 30 40	50 60 70	80 90 100
1	7 15 24	34 46 61	74 90 111
2	8 16 26	37 50 67	82 100 124
3	9 18 31	45 60 80	98 120 146
4	10 22 36	52 70 98	114 140 168
5	11 24 40	59 80 107	131 160 192
6	13 27 45	66 90 121	148 180 216
7	14 30 50	74 100 134	166 202 241
8	15 33 55	81 110 147	183 223 266
9	17 36 60	89 120 161	201 244 291
10	18 39 65	97 130 175	219 266 315
11	20 42 70	104 140 189	237 289 340
12	21 44 75	111 150 202	254 310 365
13	22 47 80	118 160 215	270 330 390
14	23 50 85	125 170 230	286 350 414
15	25 52 90	133 180 243	302 369 438
16	26 55 94	140 190 256	318 389 462
17	27 58 99	146 200 269	334 408 486
18	28 61 104	153 210	282 350 426 510
19	30 64 109	161 220	295 365 446 534
20	31 67 114	169 230	308 382 464 558
21	32 70 118	176 240	321 396 484 580
22	34 72 122	182 250	334 414 506 602
23	35 74 127	189 260	347 430 526 625
24	37 76 131	196 270	361 446 548 643

Opmerkingen:

De energieconsumptie (Watt) wordt gemeten door de trapsnelheid te meten (min-1) van de as en de torsie (Nm). Het apparaat is vóór verscheping geijkt om te voldoen aan vereisten van de accuratieclassificatie, Mocht u twijfels hebben over de accuratie, neem dan aub contact op met uw leverancier of stuur het apparaat naar een bevoegd laboratorium om te laten testen, og opnieuw te laten ijken. (Houd er rekening mee dat er een afwijking tolerantie zoals vermeld op pagina 40, is toegestaan.)

BENODIGDE TRAININGSRUIMTE

De computer van uw is uitermate gebruiksvriendelijk. Doordat al de functies tegelijkertijd weer te geven, komt een omslachtig heen en weer wisselen van de ene naar de andere functie weg te vallen en wordt u steeds in één oogopslag over het verloop van uw training geïnformeerd. Bij dit toestel betreft het een toerentalonafhankelijk apparaat. Om een door u gewenst Prestatievermogen te laten opleveren, regelt de computer de rem onafhankelijk van de trapfrequentie in programma 16.

Inschakelen:

Steek de stekker in het stopcontact van het apparaat. Er klinkt een pieptoon - alle LCD displaysegmenten verschijnen gedurende 2 seconden en worden ingesteld op 00. of

De stekker zit al in het stopcontact / het apparaat is automatisch uitgeschakeld. Door op een willekeurige toets te drukken - of met minstens één draai aan het pedaal - schakelt de computer automatisch in.

Uitschakelen:

Zodra het toestel langer dan ca. 4 minuten niet meer bediend wordt, wordt de computer zelfstandig uitgeschakeld. Na afloop van de training trekt u de stekker uit het stopcontact.

TOETSEN

[Start/Stop] toets: Start van de training of onderbreking van de training in het gekozen programma. De computer begint pas te tellen wanneer voordien de toets [Start/Stop] ingedrukt werd. Indien de toets [Start/Stop] langer dan 3 seconden ingedrukt wordt, worden al de waarden op 00:00 terug naar de oorspronkelijke stand gebracht.

[F] toets: Met de invoer- en bevestigingstoets gaat men van het ene naar het andere invoerveld over. De telkens opgeroepen functie knippert. Met de [+/-] toets voert u de waarden in en door de toets [F] opnieuw in te drukken, worden deze bevestigd. Tegelijkertijd springt het knipperende display naar het volgende invoerveld. Tijdens de training kunt op de [F] toets functies RPM en calorieën of snelheid en afstand voortdurend aangeduid worden of afwisselend. Indien de toets [F] langer dan 3 seconden ingedrukt wordt, worden al de waarden op 00:00 terug naar de oorspronkelijke stand gebracht.

[+/-] toets: Met de [+/-] toetsen wijzigt u de waarden -uitsluitend knipperende gegevens kunnen qua waarde gewijzigd worden.

[Test] toets: Met deze toets kunt u uw fitnesscijfer noteren.

DISPLAYS

[P1-21] Programma: Weergave van het ingestelde programma 1-21 (manueles programma; P1-P10 = fitnessprogramma's; P11-P15 = individuele gebruikersprogramma's; P16 = wattprogramma; P17-P20 = polsslagprogramma's; P21 = lichaamsvet programma).

[LEVEL] Niveau: Weergave van de gekozen trapweerstand van niveau 1 – 24. Hoe groter het getal, hoe groter de weerstand. Het bijbehorende balkdisplay heeft 8 balkjes ter beschikking. Ieder balkje omvat drie waarden. De exacte waarde kunt u in het display [LEVEL] erugvinden. Deze trapweerstand kan te allen tijde, in al de programma's, met de toetsen [+/-] gewijzigd worden.

[TIME] Tijd: Voor de instelling / weergave van de tijd in minuten en seconden tot maximum 99:00 minuten. Voorkeuze in stappen van minuten / telling „Omhoog“ en „Omlaag“ in stappen van seconden. In de programma's 1 – 20 minimale vooraf in te voeren tijd 5 minuten.

[WATT] Watt: De computer meet exact het ter gelegenheid van de training behaalde prestatievermogen. De weergave gebeurt in watt. In het programma 16 volgt hier de weergave van de beoogde waarde. De voorafgaande invoer kan van 10 tot 300 Watt ingevoerd worden. Weergave schakelt automatisch tussen tijd en watt. Of permanent door op de [F]-toets.

[RPM] RPM / [SPEED] Speed: Weergave van pedaalom-wentelingen per minuut en snelheid in km/h. Weergave schakelt automatisch tussen RPM en snelheid. Of permanent door op de [F] toets.

[ DIST] Astand / [CAL] Kcal: Weergave en voorafgaande invoer voor de afstand. De voorafgaande invoer kan van 1 tot 999 km ingevoerd worden. De telling „Omhoog/omlaag“ gebeurt in stappen van 0,1 km. Door middel van de gemiddelde waarden berekent de van de opgegeven trainingstijd. Computer de die in Kcal aangegeven worden. Om de bindende maateenheid voor energie „Joule“ in de algemeen gebruikelijke vermelding „Calorieën“ te berekenen, maakt u gebruik van de hierna volgende formule: 1 Joule = 0,239 cal, c.q. 1 cal = 4,186 J. De voorafgaande invoer kan van 10 tot 990 kcal ingevoerd worden. Weergave schakelt automatisch tussen calorieën en afstand. Of permanent door op de [F] toets.

[ODO] KM Totaal: De afstand in km van alle trainingseenheden wordt weergegeven. Het is niet mogelijk om de waarden op te geven. Het ODO-display kan op elk moment op nul worden gereset. Druk hiervoor de [F] toets en de [Start/Stop] toets gelijktijdig 2 seconden in.

[PULSE] Weergave van de polsslag: Hier wordt de actuele polsslag weergegeven. Als er een bovenlimiet voor de puls is opgegeven, knippert het display als de vooraf ingestelde waarde is bereikt.

Maximale limiet polsslag/leeftijd: Beschikbaar in de programma's P17-P20. Zodra u uw leeftijd invoert, berekent de computer een waarschuwingspolsslagwaarde, die u in geen geval mag overschrijden (formule: (220 - leeftijd) x 0,80). Wanneer deze waarde bereikt wordt, begint het display „Polsslag“ te knipperen - u dient dan de snelheid of het belastingsniveau onmiddellijk te verlagen. In het programma P17-P19: trainingsprogramma met 55% / 75% of 95% van uw MHF (maximale hartslagfrequentie). Na de invoer van uw leeftijd wordt uw MHF berekende en op basis daarvan met het respectievelijke percentage uitgerekend. Het resultaat - uw trainingspolsslag MHF - wordt in het veld en uw actuele polsslag wordt in het veld aangegeven. In het programma 20: Weergave van de door u vooraf ingevoerde, individuele beoogde polsslag.

Weerstandsprofiel: De gewenste duur van de training kan binnen het bereik [TIME] tijd vooraf ingesteld worden. Deze vooraf ingestelde tijd wordt door het systeem in 10 gedeeltelijke intervallen onderverdeeld. Ieder balkje op de tijdas (horizontaal) = 1/10 van de vooraf ingevoerde tijd, bijvoorbeeld: trainingstijd = 5 min = ieder balkje is 30 seconden, trainingstijd = 10 min = ieder balkje = 1 min. Leder van de 10 balkjes stemt overeen met een dergelijke tussentijd. Het telkens actuele tijdbalkje wordt gekenmerkt doordat het KNIPPERT. Indien er geen tijd vooraf ingevoerd werd, betekent ieder tijdbalkje minuten training, d.w.z. na 3 minuten springt het knipperdisplay van balk 1 naar balk 2 enz. en dit tot in totaal 30 minuten. Indien het programma inmiddels met de toets [Start/Stop] gestopt wordt, blijft de tijd staan om van daaruit opnieuw verder te tellen nadat de toets [Start/Stop] opnieuw ingedrukt werd.

Trapweerstand: Door middel van de [+/-] toets kunt u steeds - in alle programma's - de trapweerstand aanpassen. De Wijziging kunt u op de balkhoogte en op het display [LEVEL] aflezen - hoe hoger het balkje, hoe hoger de weerstand en omgekeerd. Ieder balksegment staat voor twee waarden (bijvoorbeeld 3 segmenten staat voor niveau 7,8 en 9 of 7 Segmenten staat voor niveau 19, 20 en 21). De gekozen waarde wordt door het display [LEVEL] weergegeven. De wijziging heeft uitwerking op de actuele en de volgende tijdpositie. De hoogte van het balkje geeft de belasting aan, geen terreinprofiel. Programmaprocédés worden op het display grafisch voorgesteld. Het verloop van de individuele programma's gebeurt in overeenstemming met de weergave van het balkdiagram in het displayveld, bijvoorbeeld programma 5 = berg / programma 2 = dal enz. (daarbij is de balkhoogte = weerstand, de tijd wordt over de balkbreedte verdeeld)

Na programma-instelling onvoorwaardelijk toets [Start/Stop]indrukken wanneer er met de training gestart wordt. In principe zijn al de vastgestelde en weergegeven waarden niet geschikt voor geneeskundige analyses.

hogere balken=hogere trapweerstand lagere balken= lagere trapweerstand elk balkensegment houdt 3 waarden in elke van de 10 tijdsbalken houdt 1/10 deel in van de opgegeven trainingstijd.

PROGRAMMA

1. MANUAL: Handmatig Programma

Dit programma komt overeen met de functies van een normale hometrainer. Zo worden hier de tijd, de snelheid/t/min, de afstand, de watt/Kjoule, de actuele polsslag en de waarschuwingspolsslag permanent in het displayveld weergegeven. Door middel van de toetsen [+/-] kan de trapweerstand handmatig ingesteld worden. Alle waarden kunnen met de hand bediend worden – er volgt geen automatische regeling. De trainingsparameters door druk op [F] toets in te stellen (Tijd/Afstand/Calorieën en Hartslag).

P1 - P10: Fitness Programma

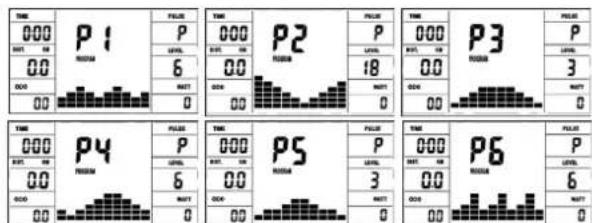

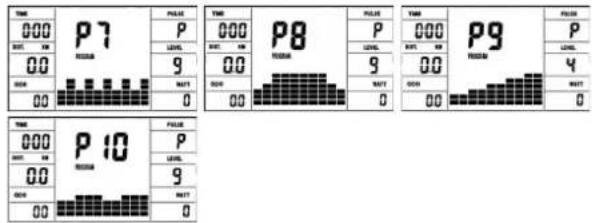

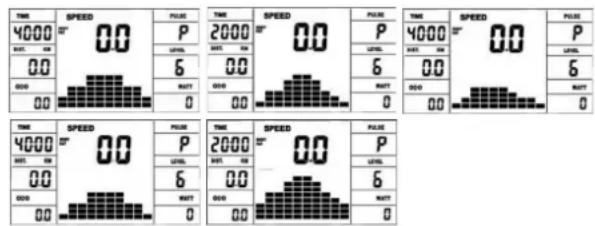

Hier zijn er verschillende trainingsprogramma's vooraf ingevoerd. Bij de keuze van één van deze programma's volgt er een automatisch programmaprocédé, dat verschillende intervallen omvat. De verdeling gebeurt in moeilijkheidsniveaus en in tijdintervallen. U kunt echter steeds op het programma beroep doen om trapweerstand of tijdverloop te wijzigen. Bovendien volgt er een overeenkomstige balkweergave in het displayveld. De trainingsparameters door druk op [F] toets in te stellen (Tijd/Afstand/Calorieën en Hartslag).

TIME 000 RDT. 00 P 00 00 P1 000 P 6 RDT. 00 P2 000 RDT. 00 P 18 RDT. 00 P3 000 RDT. 00 P 3 RDT. 00 TIME 000 RDT. 00 P 6 RDT. 00 P4 000 P 6 RDT. 00 P5 000 RDT. 00 P 3 RDT. 00 P6 000 RDT. 00 P 6 RDT. 00

P11 - P15: indiv. Programma's (U1-U5)

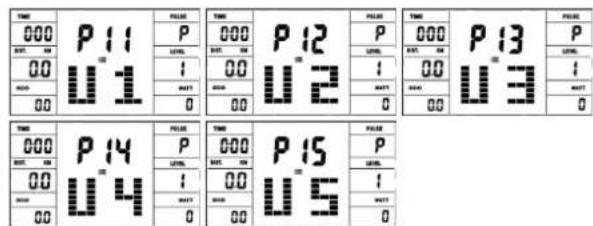

Individuele trainingsprogramma's (U1-U5). Hier kunt u uw individuele trapweerstand invoeren. De trainingsparameters door druk op [F] toets in te stellen (Tijd/Afstand/Calorieën en Hartslag).

TIME 000 P 11 00 00 00 P 12 000 000 000 000 000 P 13 000 000 000 0 TIME 000 P 14 00 00 00 P 15 000 000 000 0 TIME P 16 000 000 000 P 17 000 000

P16: Watt-Programma

Hier kunt u uw individuele wattvermelding invoeren. Binnen een bepaalde tolerantiezone wordt de trapweerstand automatisch - onafhankelijk van de trapfrequentie door de computer bijgeregeld zodat u zich steeds in de vooraf ingevoerde zone bevindt. De trainingsparameters door druk op [F] toets in te stellen (Tijd/Afstand/Calorieën/Hartslag en Watt).

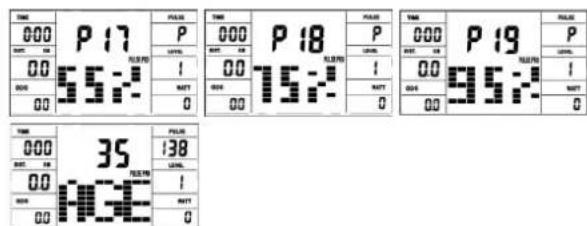

P17 - P19: Impuls programma's

Hier berekent de computer na de invoer van uw leeftijd zelfstandig uw maximale hartslagfrequentie en afhankelijk van het programma de corresponderende - op 55% / 75% of 95% - aangepaste beoogde frequentie van de training. Deze gewenste waarde wordt weergegeven. De trapweerstand wordt automatisch door de computer bijgeregeld om bij deze beoogde frequentie te blijven. De trainingsparameters door druk op [F] toets in te stellen (Tijd/Afstand/Calorieën en Oude).

Hier kunt u uw persoonlijke - optimale trainingspolsslagfrequentie THF vooraf invoeren. Binnen een bepaalde tolerantiezone wordt de trapweerstand automatisch door de computer bijgeregeld zodat u zich steeds in de vooraf ingevoerde zone bevindt. De trainingsparameters door druk op [F] toets in te stellen (Tijd/Afstand/Calorieën en Hartslag).

P21: Lichaamsvetprogramma

Hier kunt u een lichaamsvetanalyse uitvoeren en een individuele trainingssuggestie ontvangen. Druk op Druk op de toets [F] en selecteer een gebruikersnummer 1-8. Gebruik de F-toets om de persoonlijke gegevens te selecteren hoogte [HEIGH] = 120-250 cm, [man / [vrouw, leeftijd [YEAR] = 10-99 jaar, gewicht [WEIGHT] = 20-200 kg) na elkaar en stel ze in op uw gegevens met de [+/-] toetsen. Druk vervolgens op de start/stop-toets en

pak de handpulssensoren vast om de lichaamsvetmeting uit te voeren. Na ca. 10 seconden wordt het resultaat lichaamsvet n een trainingsprogramma voorstel. Om dat te doen Om het lichaamsvetprogramma af te sluiten, drukt u eenmaal op de Start/Stop-toets en om het trainingsprogramma opnieuw te starten op de [Start/Stop] toets.

Geslacht → Lichaams-type ↓	Mannelijk ≤ 30	Mannelijk > 30	Vrouwlijk ≤ 30	Vrouwlijk > 30
Ondergewicht	< 14% < 17%	< 17% < 20%
Gezond 14~20%	17~23% 1	7~24% 20~27%
Lets overgewicht	20.1~25%	23.1~28% 24	4.1~30% 27	1~33%
Overgewicht 25	1~35% 28	1~38% 30.1	~40% 33.1	43%
Zwaarlijvig > 35%	> 38% >	40% > 43%

Opmerking:

1. Er verschijnt een foutmelding Err2 als de handpulssensoren niet onmiddellijk worden aangeraakt tijdens de analyse.
2. De programmasuggesties zijn alleen gebaseerd op de vastgestelde lichaamsvetgegevens en zijn een hulpmiddel voor gerichte training.

Bij iedere nieuwe start voert de computer een sneltest op goede functioneerbaarheid door. Indien dan toch eens niet alles in orde is, geeft de computer foutmogelijkheden aan:

E1 Dit symbool en een waarschuwingsgeluid verschijnen wanneer de bedrading verkeerd aangesloten is of de trapweerstand doet niet. Controleer al de kabelverbindingen, meer in het bijzonder aan de stekkers. Na oplossing van de fout de toets [Start/Stop] 3 seconden lang ingedrukt houden om het systeem terug op 000 te zetten.

FITNESSCIJFER TEST / ONTSPANNINGSPOLSSLAG

Uw ergometer biedt de mogelijkheid, een evaluatie van uw individuele fitness in de vorm van een „fitnesscijfer“ door te voeren. Het meetprincipe is gebaseerd op het feit dat bij gezonde, goed getrainde personen de polsslagfrequentie binnen een bepaalde tijdspanne na de training sneller daalt dan bij gezonde, minder goed getrainde personen. Voor de vaststelling van de fitnesstoestand wordt er daarom op het verschil van de polsslagfrequentie op het einde van de training (beginpolsslag) en een minuut na het einde van de training (eindpolsslag) beroep gedaan. Start deze functie pas wanneer u een tijdje getraind hebt. Voor het begin van de functie „Ontspanningspolsslag“ moet u uw actuele polsslagfrequentie laten weergeven doordat u uw handen op de handpulsvoelers legt of met cardioborstgordel traint.

1. Druk de toets [Test] in en leg daarna beide handen voor de polsslagmeting tegen de voelers.
2. De computer gaat over naar de modus „STOP“, in het midden van het display wordt er een groot hartsymbool weergegeven en de automatische meting „Ontspanningspolsslag“ wordt

geïntroduceerd.

1. De tijd, die op het display begint, wordt 0:60 aan achteruit geteld.
2. In het veld „Beoogde polsslag „ wordt de beginpolsslag in het begin van de meting weergegeven. Daarbij wordt er op het gemiddelde van de vier hoogste polsslagwaarden tijdens de laatste 20 seconden voor het indrukken van de toets [Test] beroep gedaan.
3. In het veld [PULSE] Polsslag wordt de op het gegeven moment gemeten polsslagwaarde weergegeven.
4. Na verloop van een minuut is de tijd terug naar 0:00 gegaan en weerklinkt er een signaalgeluid. De motor keert terug. In het veld [PULSE] Polsslag wordt de eindpolsslag op het tijdstip 0:00 aangegeven. U kunt nu uw handen van de polsslagvoelers verwijderen. Na een aantal seconden verschijnt in het midden van het display uw fitnesscijfer van F 1,0 - F 6,0 (systeem met schoolcijfers).

HARTSLAG

1. Handpulsmeting

In het linkse en rechtse stuurgeedeelte is telkens een metalen contactplaat, de voelers, voorzien. Gelieve erop te letten dat steeds beide handpalmen gelijktijdig met normale kracht op de voelers liggen. Zodra er een polsslag volgt, knippert er een hart naast het polsslagdisplay. (De handpulsmeting dient slechts ter oriëntatie omdat het door beweging, wijving, zweet etc. tot afwijkingen van de effectieve polsslag kan komen. Bij een klein aantal personen kan het tot foutieve functies van de handpulsmeting kommen. Indien u moeilijkheden met de handpulsmeting ondervindt, raden wij het gebruik van een externe bluetooth hartslagband aan.

Opgelet: Hartslagmonitoringsystemen kunnen onnauwkeurig zijn. Overmatige lichaamsbeweging kan ernstige schade of de dood tot gevolg hebben. Op Duizeligheid / zwakte Stop de training onmiddellijk.

2. Hartslagmeting met hartslagband

Optioneel kunt ü een compatibele Bluetooth-hartslagmeter gebruiken om uw hartslag te meten (Christopeit-Sport-hartslagmonitor 2209). De gemeten hartslagwaarde wordt weergegeven in de hartslagweergave. De responstijd is maximaal 60 seconden. Als beide methoden van hartslagmeting tegelijkertijd worden gebruikt, heeft de handhartslagmeting voorrang.

Let op: De hartslagmeting is niet voor medische doeleinden geschikt.

KINOMAP APP

Sport, coaching, gaming en eSport zijn de sleutelwoorden van de Kinomap-app. Hierin zitten vele kilometers echt filmmateriaal binnen te oefenen alsof je buiten bent; Traceren van routes en analyse van uw prestaties; Coaching inhoud; Multiplayer-modus; nieuwe berichten dagelijks; Officiële indoorwedstrijden en meer ...

Download de APP en maak verbinding

Scan de naastliggende QR-code met je smartphone / tablet of gebruik de zoekfunctie in de Playstore (Android) of APP Store (IOS) om de Kinomap APP te downloaden. Registreer en volg de instructies in de APP. Activeer Bluetooth op de smartphone of tablet en selecteer in de app apparaatbeheer en daar vervolgens de juiste productcategorie. Selecteer vervolgens uw typeaanduiding met behulp van het fabrikantlogo "Christopeit Sport" om de sportuitrusting aan te sluiten. Afhankelijk van de sportuitrusting worden door de APP via Bluetooth verschillende functies opgenomen of worden gegevens uitgewisseld.

Let op! De Kinomap-app biedt een gratis proefversie van 14 dagen. Vervolgens kunt u beslissen of u gratis wilt blijven trainen met de basisversie of tegen betaling gebruik wilt maken van het volledige aanbod van de Kinomap-app.

Actuele informatie en tarieven vindt u op:

www.kinomap.com

REINIGING, ONDERHOUD EN OPSLAG VAN DE HOMETRAINER

1. Schoonmaak

Gebruik alleen een vochtige doek voor het reinigen. Let op! Gebruik nooit benzeen, thinner of andere agressieve reinigingsmiddelen voor oppervlaktereiniging als deze Schade veroorzaakt. Het apparaat is alleen voor prive gebruik en voor gebruik geschikte binnenshuis. Houd het apparaat schoon en vocht uit het apparaat.

2. Opslag

Steek de stroom adapter uit met de intentie het apparaat voor dan 4 weken te gebruiken. Schuif de zadel glijder naar het stuur en dezadelbuis zo diep mogelijk in het frame. Kies een droge opslag in hethuis en doe er wat nevel olie aan het pedaal lagers links en rechts, om de schroefdraad van het stuur klem bout, en op de schroefdraadvan de zadel sluitschroef. Bedek de apparaat om het te beschermentegen verkleuring door een zon en stof.

3. Onderhoud

Wij adviseren om de 50 bedrijfsuren aan de schroefverbindingen opdichtheid beoordelen, die werden bereid in het samenstel. Elke 100 bedrijfsuren, moet je op een gegeven oliespray het pedaal lagerslinks en rechts, om de draad van het stuur bevestigingsbout, en opde schroefdraad van de zadel sluitschroef.

FIXES

Als u niet kunt oplossen met behulp van de genoemde storing informatie, kunt u contact opnemen met uw dealer of fabrikant.

Probleem Mogelijke oorzaak Op	lossing
De computer wordt niet ingeschakeld door het indrukken van een knop.	Geen stroom adapter is geplaatst of de socket is niet leven.	Controleer of de adapter correct is aangesloten, eventueel met een andere consument als het stopcontact stroom levert.
De computer telt niet en gaat niet aan de start van de opleiding een.	Ontbrekende sensor impuls als gevolg van onjuiste of opgelost connector.	Controleer de stekker van de computer en de stekker in de ondersteunende buis voor een goede pasvorm.
De computer telt niet en gaat niet aan de start van de opleiding een.	Ontbrekende sensor puls door een onjuiste positie van de sensor.	Schroef het deksel en controleer de afstand van de sensor tot de magneet. Een magneet in de Tretkurbelscheibe tegenover de sensor en moet een afstand van minder dan <5 mm.
Geen hartslagindicatie.	Pols stekker niet in het steekcontact.	Steek de connector van de afzonderlijke puls kabel in de juiste aansluiting op de computer. Controleer de aansluitingen van de puls-kabel.
Geen hartslagindicatie.	Pols-sensor is niet goed aangesloten. Schroef de handsensoren en controleer het., Zijn de connectors goed zitten en de kabel voor de mogelijke schade.

ALGEMENE TRAININGSINSTRUCTIES

U moet rekening houden met de volgende factoren bij het bepalen van het bedrag van trainingsinspanning die nodig is om tastbare fysieke en gezondheid te bereiken voordelen.

INTENSITEIT

Het niveau van fysieke inspanning tijdens de training moet het punt van normale inspanning overschrijden, zonder verder te gaan dan het punt van kortademigheid en/of uitputting. Een geschikte referentiewaarde kan de puls zijn. Met elke training neemt de conditie toe en daarom moeten de trainingseisen worden aangepast. Dit kan door de duur van de training te verlengen, de moeilijkheidsgraad te verhogen of het type training te veranderen.

TRAININGSHARTSLAG

Om de trainingshartslag te bepalen, gaat u als volgt te werk. Houd er rekening mee dat dit richtwaarden zijn. Als je gezondheidsproblemen hebt of twijfelt, raadpleeg dan een arts of fitnesstrainer.

01 Maximale hartslagberekening

De maximale pulswaarde kan op veel verschillende manieren worden bepaald, omdat de maximale puls van veel factoren afhangt. Voor de berekening kunt u de standaard-formule gebruiken (maximale hartslag = 220 - leeftijd). Deze formule is erg algemeen. Het wordt in veel thuissportproducten gebruikt om om de maximale hartslag te bepalen. We raden de Sally Edwards-formule. Deze formule berekent de maximale hartslag nauwkeuriger en houdt rekening met geslacht, leeftijd en lichaamsgewicht.

Sally Edwards-formule:

Mannen:

Maximale hartslag = 214 - (0,5 x leeftijd) - (0,11 x gewicht)

Dames:

Maximale hartslag = 210 - (0,5 x leeftijd) - (0,11 x gewicht)

02 Training hartslagberekening

De optimale trainingshartslag wordt bepaald door het doel van de training. Hiervoor zijn trainingszones gedefinieerd.

Gezondheid - Zone: Regeneratie en Compensatie

Geschikt voor: Beginners

Type training: zeer lichte duurtraining

Doel: herstel en gezondheidsbevordering. Bouwen aan de basisconditie.

Trainingshartslag = 50 tot 60% van de maximale hartslag

Vetstofwisseling - Zone: Basis - Duurtraining 1

Geschikt voor: beginners en gevorderden

Type training: lichte duurtraining

Doel: activering van de vetstofwisseling (calorieverbranding). verbetering van het uithoudingsvermogen.

Trainingshartslag = 60 tot 70% van de maximale hartslag

Aerobic - Zone: Basis - Duurtraining 1 tot 2

Geschikt voor: beginners en gevorderden

Type training: matige duurtraining.

Doel: Activering van de vetstofwisseling (calorieverbranding), verbetering van aerobe prestaties, Verhoging van het uithoudingsvermogen.

Trainingshartslag = 70 tot 80% van de maximale hartslag

Anaëroob - Zone: Basis - Duurtraining 2

Geschikt voor: gevorderde en wedstrijdsporters

Type training: matige duurtraining of intervaltraining

Doel: verbetering van lactaattolerantie, maximale prestatieverhoging.

Trainingshartslag = 80 tot 90% van de maximale hartslag

Geschikt voor: sporters en topsporters

Type training: intensieve intervaltraining en wedstrijdtraining

Doel: verbetering van maximale snelheid en kracht.

Waarschuwing! Training op dit gebied kan leiden tot overbelasting van het cardiovasculaire systeem en schade aan de gezondheid.

Trainingshartslag = 90 tot 100% van de maximale hartslag

Voorbeeldberekening:

Man, 30 jaar oud en weegt 80 kg Ik ben een beginner en wil graag wat afvallen en mijn uithoudingsvermogen vergroten.

01: Maximale puls - berekening

Maximale hartslag = 214 - (0,5 x leeftijd) - (0,11 x gewicht)

Maximale hartslag = 214 - (0,5 x 30) - (0,11 x 80)

Maximale hartslag = ca. 190 slagen/min

Door mijn doelen en trainingsniveau past de vetstofwisselingszone het beste bij mij.

Trainings hartslag = 60 tot 70% van de maximale hartslag

Trainings hartslag = 190 x 0,6 [60%]

Trainings hartslag = 114 slagen/min

Nadat je je trainingshartslag hebt ingesteld voor je trainingsconditie of Zodra je doelen hebt vastgesteld, kun je beginnen met trainen. De meeste van onze apparatuur voor duurtraining hebben hartslagsensoren of zijn compatibel met een hartslagband. Zo kunt u uw hartslag controleren tijdens de trainingen volgen. Als de hartslag niet op het computerscherm wordt weergegeven of als u het zekere voor het onzekere wilt nemen en uw hartslag wilt controleren, die door mogelijke toepassingsfouten of iets dergelijks onjuist kan worden weergegeven, kunt u de volgende hulpmiddelen gebruiken:

a. Polsmeting op de conventionele manier (de hartslag voelen, bijv. op de pols en de slagen binnen een minuut tellen).
b. Hartslagmeting met geschikte en gekalibreerde hartslagmeters (verkrijgbaar in winkels voor medische artikelen).
c. Hartslagmeting met andere producten zoals hartslagmeters, smartphones....

FREQUENTIE

De meeste experts adviseren een gezondheidsbewust dieet, dat op uw trainingsdoel moet worden afgestemd en drie tot vijf maal per week een lichamelijke training. Een normale volwassene moet tweemaal per week trainen om zijn huidige conditie te behouden. Om zijn conditie te verbeteren en zijn lichaamsgewicht te veranderen moet hij minimaal driemaal per week trainen. Natuurlijk is de ideale trainingsfrequentie vijf maal per week.

4. PLANNING VAN DE TRAINING

Elke trainingssessie moet uit drie trainingsfasen bestaan: „opwarmfase“, „trainingsfase“ en „afkoelfase“. In de „opwarmfase“ moeten de lichaamstemperatuur en de zuurstoftoevoer langzaam worden verhoogd. Dit kan door middel van gymnastische oefeningen gedurende een periode van vijf tot tien minuten. Daarna zou het moeten daadwerkelijke training “trainingsfase” beginnen. De trainingsbelasting moet worden afgestemd op de trainingshartslag. Om de bloedsomloop na de “trainingsfase” te ondersteunen en om spierpijn of verrekte spieren te voorkomen, moet de trainingsfase door een “cooling down” worden gevolgd. Hierbij moeten vijf tot tien minuten lang stretchoefeningen en/of lichte gymnastiekoefeningen worden gedaan.

Voorbeeld - rekoefeningen voor de opwarm- en afkoelfase

Begin je opwarmfase door minimaal 3 minuten ter plaatse te lopen en doe daarna de volgende gymnastische oefeningen. Overdrijf de oefeningen niet en alleen ga door tot je een lichte ruk voelt. Deze Houd dan de positie vast. We raden aan om de opwarmingsoefeningen aan het einde van de training opnieuw te doen en dat Beëindig de training door je ledematen uit te schudden.

Bereik met je linkerhand achter je hoofd naar rechts en trek met de rechterhand iets naar links elleboog. Na 20sec. Switch arm.

Buig naar voren zo ver mogelijk naar voren en laat je benen bijna gestrekt. Toon het met je vingers in de richting van de teen. 2 x 20sec.

Ga zitten met een been gestrekt op de grond en buig naar voren en proberen om de voet te bereiken met je handen. 2 x 20sec.

Knielen in een breed lunge naar voren en ondersteunen jezelf met je handen op de grond. Druk op de bekken naar beneden. Veranderen na 20 sec been.

MOTIVATIE

De sleutel tot een succesvol programma is een regelmatige training. U kunt het beste een vaste tijd en plaats per trainingsdag vaststellen en u ook geestelijk op de training voorbereiden. Train alleen met een goed humeur en houd uw doel voor ogen. Met een continue training zult u zien dat u per dag vooruitgang boekt, dat u zich verder ontwikkelt en dat u uw persoonlijke trainingsdoel beetje bij beetje nadert.

STUKLIJST - LIJST MET RESERVEONDERDELEN

• Stuur en zadel kantelinstelling
• Verlicht display, 6 displayvensters met functies: tijd, snelheid, afstand, ca. calorieverbruik, lichaamsvet analyse,
  • pedaalomwentelingen, Wattage, polsslagfrequentie en ODO
• Instelbaarheid van de grenswaarden; tijd, afstand, ca. calorieverbruik, watt en polsslagfrequentie
• Overschrijding van de grenswaarden worden aangeduid.
  • Fitness-Test aanduiding,

EIGENSCHAPPEN OPMERKING

• Motor-en computer gestuurde weerstandsregeling met 24 weerstandfases
• 10 voorgeprogrammeerde weerstandsprogramma's
  • 4 hartslag programma's (polsgestuurd)
• 5 individuele instelbare trainingsprogramma's
  • 1 manueel programma
• 1 omwentelings onafhankelijk programma (instelbaarheid watt prestatie van 10 tot 300 watt in 5 stappen)
  • 1 Lichaamsvet programma
• Hartslagmeting door middel van handpolssensoren of bluetooth hartslagband
• Bluetooth-verbinding voor Kinomap APP / Zwift
• Nettoestel
• Stelvoeten om waterpas te zetten transportrollen
• Horizontaal en vertikaal verstelbare zadelpositie

Wanneer een bepaald onderdeel niet in orde is of ontbreekt, of wanneer u in de toekomst een reserveronderdeel nodig heeft, kunt u zich wenden tot:

Deze produkt alleen bedoeld voor persoonlijke home-fitness-ruimte en niet geschikt voor industrieel of commercieel gebruik. Home fitness gebruik klasse H/A.

Afbs-nr.	Beschrijving	Afmetingen mm	Aantal stuks	Gemonteerd aan afbeeldings nr.	ET Nummer AL2 Silber (2497)	ET Nummer AL2 Black (2495)
1 Basis frame 1 33-9212-01-SI 33-1107101-SW
2 Schroef M4x12 4 17 39-10188 39-10188
3 Verbindingskabel 1 16+17 36-1107207-BT 36-1107207-BT
4	Polseenheit		2	7	36-9211-08-BT	36-9211-08-BT
5 Vierkante stop		2 33	36-9211-23-BT	36-9211-23-BT
6	Zadelglijderschroef		1	29+33	33-9211-08-SI	33-9211-08-SI
7 Stuur		1 12	33-9211-02-SI	33-1106102-SW
8 Onderlegplaatje		2 25-56		39-10520 39-10520
9 Afstandsstuk		1 25	36-9613209-BT	36-9613209-BT
10	Stuurbekleding		1	7	36-9211-09-BT	36-9211-09-BT
11	Stuurbuisbekleding		1	12	36-1107-04-BT	36-11072-04-BT
12	Stuursteunbuis		1	1	33-9212-02-SI	33-1107102-SW
13	Onderlegplaatje gebogen	8//19	8	14+28	39-9966-CR	39-9966-CR
14	Zeskantschroef	M8x16	4	12	39-9886-CR	39-9886-CR
15	Veerring	voor M8	8	14+28	39-9864-VC	39-9864-VC
16	Stelmotorkabel		1	3	36-1107208-BT	36-1107208-BT
17	Computer		1	12	36-2495-03-BT	36-2495-03-BT
18 L	Eindkappen met transportrol links		1	20	36-9211-13-BT	36-9211-13-BT
18 R	Eindkappen met transportrol rechts		1	20	36-1107-08-BT	36-1107-08-BT
19	Dopmoer		4 28 39-9900-CR	39-9900-CR
20	Voetbuis voor		1	1	33-9211-04-SI	33-1106104-SW
21 L	Pedaalkruk links	9/16"	1	41	33-1107-12-SI	33-1107-12-SI
21 R	Pedaalkruk rechts	9/16"	1	41	33-1107-13-SI	33-1107-13-SI
22 L	Pedaal links	9/16"	1	21L	36-1107-14-BT	36-1107-14-BT
22 R	Pedaal rechts	9/16"	1	21R	36-1107-15-BT	36-1107-15-BT
23	End dop		2	21	36-9840-15-BT	36-9840-15-BT
24	Schroef M8x25 2 21 39-10455 39-10455
25	Ster grep schroef		1	12	36-9211-16-BT	36-9211-16-BT
26	Kappen met hoogtecompensatie		2	27	36-9211-17-BT	36-9211-17-BT
27	Voetbuis achteren		1	1	33-9211-05-SI	33-1106105-SW
28	Schroef	M8x75	4	20+27	39-10019-CR	39-10019-CR
29	Zadel steun pijp		1	1+33	33-9211-06-SI	33-1106106-SW
30	Snelslot		1	1+29	36-9211-18-BT	36-9211-18-BT
31	Ster grepmoer		1	6+33	36-9211-19-BT	36-9211-19-BT
32	Onderlegplaatje	10//20	1	31	39-9989-CR	39-9989-CR
33	Zadelglijder		1	29	33-9211-07-SI	33-1106107-SW
34 Zadel 1 33 36-9211-20-BT 36-9211-20-BT
35 Ronde dop 2 7 36-9211-21-BT 36-9211-21-BT
36 Grep overtrek		2 7	36-9211-22-BT 36-9211-22-BT
37 Bowense afdecking		1 79	36-1107-06-BT 36-1107205-BT
38 Vastzetering	C 17	2 41	36-9211-33-BT 36-9211-33-BT
39	Kogellager	6203ZZ	2	1+41	39-9947	39-9947
40 Onderlegplaatje gebogen	17//22 1 41 36-99	18-22-BT	36-9918-22-BT
41	Pedaalas		1	39+42	33-9211-09-SI	33-9211-09-SI
42 Pedaalaandrijfschijf		1 41	36-9211-24-BT 36-9211-24-BT
43	Flakke riem	430 PJ6	1	42+68	36-9211-25-BT	36-9211-25-BT
44 Schroef		2 47	39-10120-SW 39-10120-SW
45	Veerring	voor M6	2	44	39-9865-SW	39-9865-SW
46	Vastzetering	C12	2	44	36-9111-39-BT	36-9111-39-BT
47	Magneetbeugelas		1	48	36-9211-26-BT	36-9211-26-BT
48	Magneetbeugel		1	47+49	33-9211-12-SI	33-9211-12-SI
49	Veer		1	1+48	36-9211-27-BT	36-9211-27-BT
50	Schroef	M6x35	1	1+48	39-10306	39-10306
51 Moer	M6	1 50	39-9861-VZ	39-9861-VZ
52	Veerring	voor M10	2	57	39-9995	39-9995
54	Spanrol		1	57	36-9211-28-BT	36-9211-28-BT
55	Glijdlager		1	56	36-9211-14-BT	36-9211-14-BT
56 Schroef	M8x20	1 57	39-10095-CR 39-10095-CR
57	Spanrolbeugel		1	1	33-9211-11-SI	33-9211-11-SI
58	Veer		1	1+57	36-9211-37-BT	36-9211-37-BT
59	Zelfborgende moer	M10	1	57	39-9981	39-9981
60	Asmoer	M10x1.0	2	69	39-9820-SW	39-9820-SW
61	Schroef	M6x40	2	1+69	39-10000	39-10000
62 U-part		2 61	36-9713-55-BT	36-9713-55-BT
63 Moer	M6	2 61	39-9861-VZ	39-9861-VZ
64	Asmoer smal	M10x1.0	2	69	39-9820	39-9820
65	Vrijlopende lagers		1	69	36-9211-15-BT	36-9211-15-BT
66	Bowdenkabel		1	48+74	36-9211-41-BT	36-9211-41-BT
67	Kogellager	6000Z	2	68+69	39-9998	39-9998
68	Vliegwiel		1	67	33-1107-01-SI	33-1107-01-SI
69	Vliegwielas		1	67	33-9211-13-SI	33-9211-13-SI
70	Schroef	3,5x20	17	74+79	39-9909-SW	39-9909-SW
71	Schroef	3x10	12	20+27+72	39-10127-SW	39-10127-SW
72	Ronde bekleiding		2	79	36-1107-05-BT	36-1107206-BT
73	Nettoestel	9V=DC/1A	1	83	36-1420-17-BT	36-1420-17-BT
74 Stelmotor		1 16	36-1721-09-BT	36-1721-09-BT
75	Rubberenring		1	1	36-9211-31-BT	36-9211-31-BT
76	Zelfborgende moer	M8	4	56+78	39-9918-CR	39-9918-CR
78	Schroef	M8x16	3	41+42	39-9823-SW	39-9823-SW
79 L	Bekleding links		1	1+79R	36-1107-11-BT	36-1107211-BT
79 R	Bekleding rechts		1	1+79L	36-1107-12-BT	36-1107212-BT
80 Schroef	3x10	2 81	39-10127	39-10127
81 Sersorkabel		1 1	36-9212-07-BT	36-9212-07-BT
82 Onderlegplaatje		2 44	39-10013-VC	39-10013-VC
83	Nettoestel spanningsverzorging		1	79L	36-1721-07-BT	36-1721-07-BT
84	Onderlegplaatje	4//10	4	2	39-10510	39-10510
85	Glijder		1	1	36-9211-40-BT	36-9211-40-BT
86	Onderlegplaatje gebogen	17//23	1	41	36-9918-22-BT	36-9918-22-BT
87	Riemwiel		1	69	36-9211-38-BT	36-9211-38-BT
88	Gereedschapset		1		36-9211-34-BT	36-9211-34-BT
89L	Linker pedaalbevestigingsriem		1	22L	36-9504-48-BT	36-9504-48-BT
89R	Rechtse pedaalbevestigingsriem		1	22R	36-9504-46-BT	36-9504-46-BT
90	Montage-en bedieningshandleiding		1		36-2495-04-BT	36-2495-04-BT

0 5 10 15 20 25 30 40 50 60 70 80 90 100

OBSAH

Strana Obsah

4 Přehled montáže
