NÁVOD K OBSLUZE AL 2 S Christopeit

Návod k montáži a použití pro

Objednací číslo: 2495-2497

Strana: 52-63

52 Důležitá doporučení a bezpečnostní pokyny

53-55 Pokyny k montáži

56 Používání zařízení

56 Počet otáček a výkon ve wattech

57-59 Návod k počítači

59 Kinomap App

60 Čistění, kontrola a skladování

60 Rešení potíží

61 Všeobecné pokyny pro školení

62-63 Seznam dílů – seznam náhradních dílů

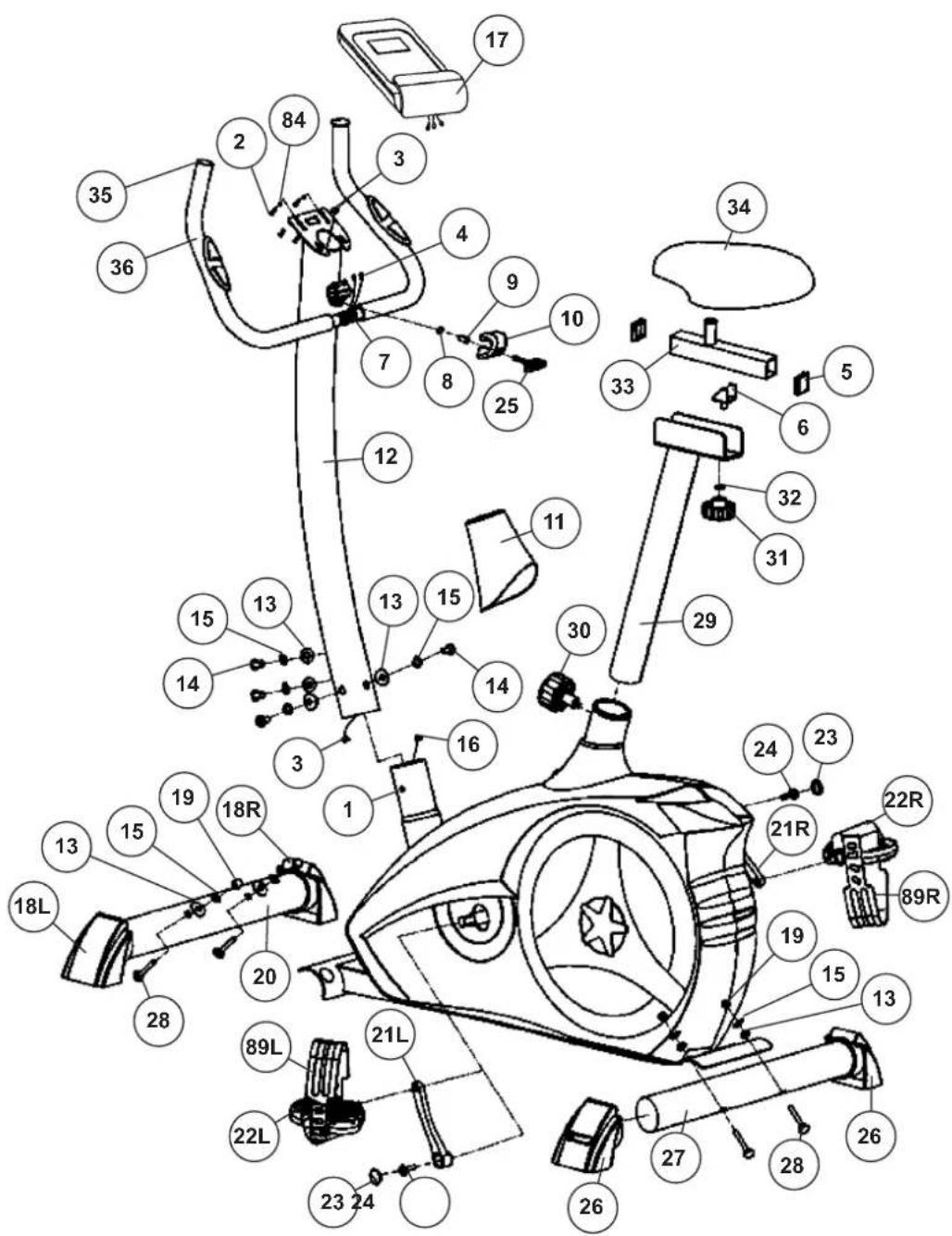

66-67 Rozložená kresba

VÁŽENÁ ZÁKAZNICE

Blahopřejeme vám k vašemu nákupu této domácí tréninkové sportovní jednotky a doufáme, že si s ni užijete spoustu potěšení. Věnujte prosím pozornost přiloženým poznámkám a pokynům a pečlivě je dodržujte ohledně montáže a použití. Neváhejte nás prosím kdykoliv kontaktovat, pokud budete mít jakékoliv otázky.

Pred použitim prečtěte si návod k obsluze!

DŮLEŽITÁ DOPORUČENÍ A BEZPEČNOSTNÍ POKYNY

Naše výrobky jsou zásadně kontrolovány stanicí technické kontroly TUV-GS a odpovídají tak aktuálním nejvyšším bezpečnostním standardům. Tato skutečnost Vás však nezbavuje povinnosti striktně dodržovat následující zásady:

1. Přístroj sestavte přesně podle návodu k montáži a používejte pouze specifické díly, které byly dodány za účelem sestavení přístroje a které jsou uvedeny v montážní kroky. Před vlastním sestavením zkontrolujte úplnost dodávky dle dodacího listu a úplnost balení dle montážní kroky v návodu k montáži a použití.

2. Zkontrolujte před prvním použitím a poté v pravidelných intervalech pevné dotažení všech šroubů, matic a jiných spojů, aby byl vždy zaručen bezpečný provozní stav Vašeho tréninkového přístroje. Správné upevnění zkontrolujte především na regulátoru sedla a řídítek.

3. Přístroj postavte na suché, rovné místo a chraňte jej před vodou a vlhkostí. Nerovnosti podlahy je zapotřebí vyrovnat vhodnými opatřeními přímo na podlaze a pokud je to u tohoto přístroje k dispozici, pak i připravenými justovatelnými díly na přístroji. Je zapotřebí se vyvarovat kontaktu s vlhkostí a mokrem.

4. Pokud byste chtěli místo instalace především ochránit proti otiskům, znečištění apod., doporučujeme Vám podložit přístroj vhodnou protiskluzovou podložkou (např. gumovou rohoží, dřevěnou deskou apod.).

5. Než začnete s tréninkem, odstraňte všechny předměty v okruhu 2 metrů kolem přístroje.

6. K čištění nepoužívejte žádné agresivní čisticí prostředky a při montáži a případných opravách používejte pouze dodané popř. vhodné vlastní nářadí. Zbytky potu na přístroji je třeba hned po skončení tréninku očistit.

7. Pozor! Systémy sledování srdeční frekvence mohou být nepřesné. Nadměrný trénink může vest k závažnému poškození zdraví nebo ke smrti. Obrat'te se na lékaře před zahájením plánovaného tréninkového program. Může definovat maximální námahu (polz, watty, trvání tréninku atd.), které se můžete vystavit, a může vám poskytnout přesné informace o správném držení těla během tréninku, cílech vašeho tréninku a vaší stravě. Nikdy netrénujte po snězení velkých jídel.

8. Trénujte pouze na přístroji, když je ve funkčním stavu. Pro jakékoliv nezbytné opravy používejte pouze originální náhradní díly. Pozor! Opotřebené díly okamžitě vyměňte a zařízení nepoužívejte, dokud nebude opraveno.

9. Při nastavování stavitelných částí dbejte na správnou pozici, resp. na označenou maximální pozici nastavení a na řádné zajištění nově nastavených pozic.

10. Pokud není v pokynech popsáno jinak, stroj smí být používán pouze k trénování jedné osoby současně. Doba cvičení by neměla přesáhnout 60 minut/den.

11. Vždy, když na přístroji trénujete, noste vhodné sportovní tréninkové oblečení a obuv. Oblečení musí býti uzpůsobeno tak, aby nemohlo díky svému tvaru (např. délce) během tréninku nikde uvíznout. Zvolte obuv vhodnou pro tréninkový přístroj, tedy pevnou obuv s protiskluzovou podrážkou.

12. Pozor! Pokud zaznamenáte pocit závrati, nevolnosti, bolesti na hrudníku nebo jiné abnormální příznaky, trénink zastavte a obrat'te se na lékaře.

13. Zásadně platí, že sportovní přístroje nejsou hračky. Z tohoto důvodu smí být používány pouze v souladu se svým účelem a příslušně informovanými a poučenými osobami.

14. Osoby, jako děti, invalidé a postižení, by měli přístroj používat pouze v přítomnosti další osoby, která může v případě potřeby poskytnou pomoc a instrukce. Je zapotřebí vhodnými opatřeními vyloučit, aby tento přístroj mohly používat děti bez dozoru.

15. Dbejte na to, abyste se ani Vy, ani jiné osoby nikdy jakýmikoliv částmi těla nezdržovali v oblasti dosud se pohybujících části přístroje.

16. Na konci životnosti tohoto výrobku není povoleno jej likvidovat jako běžný domácí odpad, ale musí být dodán do sběrného dvora k recyklaci elektrických a elektronických součástí. Symbol můžete nalézt na výrobku, na návodech či na balení. Materiály jsou znovu použitelné v souladu s jejich označením. S opakovaným použitím, využitím materiálu nebo ochranou našeho životního prostředí. Zeptejte se prosím místní správy na místo odpovědné likvidace.

17. Ve smyslu ochrany životního prostředí nelikvidujte obal, prázdné baterie, díly přístroje společně s běžným odpadem z domácnosti, nýbrž je ukládejte pouze do příslušných sběrných nádob nebo je odevzdejte na vhodných sběrných místech.

18. U tréninku závislém na rychlosti lze brzdný odpor nastavit ručně a vykonaný výkon závislý na rychlost otáčení pedálů. U tréninku závislém na rychlosti může uživatel zadat pomocí počítače požadovaný výkon a tím trénink závislý na počtu otáček provést při stejném výkonu. Brzdový systém se přitom automaticky přizpůsobí odporem otáčení pedálu a docilí tak přednastaveného výkonu ve wattech.

19. Přístroj je vybavený nastavením odporu ve 24 stupních. To umožňuje snížení, resp. zvýšení brzdného odporu a tím o tréninkového zatížení. Přitom vede stisknutí tlačítka se symbolem „-“ ke snížení brzdného odporu a tím i tréninkového zatížení. Stisknutím tlačítka se symbolem „+“ vede ke zvýšení brzdného odporu a tím i k tréninkovému zatížení.

20. Toto zařízení bylo testováno podle EN ISO 20957-1:2014 a EN ISO 20957-5:2016 "H/A". Maximální povolené zatížení (=tělesná hmotnost) bylo stanoveno na 150 kg. Klasifikace H/A znamená, že toto zařízení bylo navrženo a vyrobeno pouze pro domácí použití, vybavené počítačem s vysokou přesností zobrazení na wattovém displeji. Tolerance odchylky je ±5W do 50Watt a ±10% nad 50Watt. Tento počítač splňuje základní požadavky směrnice 2014/53/EU (RED).

21. Součástí výrobku jsou také montážní a provozní pokyny zvážit. Při pro-dejinebo předávání produktu musí být tato dokumentace zahrnuta.

22. Toto zařízení lze provozovat pouze s dodaným napájecím zdrojem.

POKYNY K MONTÁŽI

Odstraňte všechny jednotlivé části balení, položte je na podlahu a na základě montážních kroků zhruba zkontrolujte úplnost. Vezměte prosim na vědomí, že některé díly byly přímo připojeny k hlavnímu rámu a předem namontovány. Navíc je zde několik dalších jednotlivých dílů, které byly připojeny k odděleným jednotkám. To vám usnadní a urychlí montáz zařízení. Doba montáže: 30-40 min.

KROK 1

Montáž stojanových patek (20) k základnímu rámu (1).

1. Koncové záslepky s přepravními kolečky (18L+18R) namontujte pomocí šroubů (71) ke kratší, přední stojanové patce (20) tak, aby přepravní kolečka směřovala dopředu.

2. Přední patku (20) namontujte společně s předmontovanými koncovými záslepkami a přepravními kolečky (18) ke základnímu rámu (1). K tomuto účelu použijte vždy dva šrouby (28), podložky (13), pojistné pružinové kroužky (15) a převlečné matice (19).

KROK 2

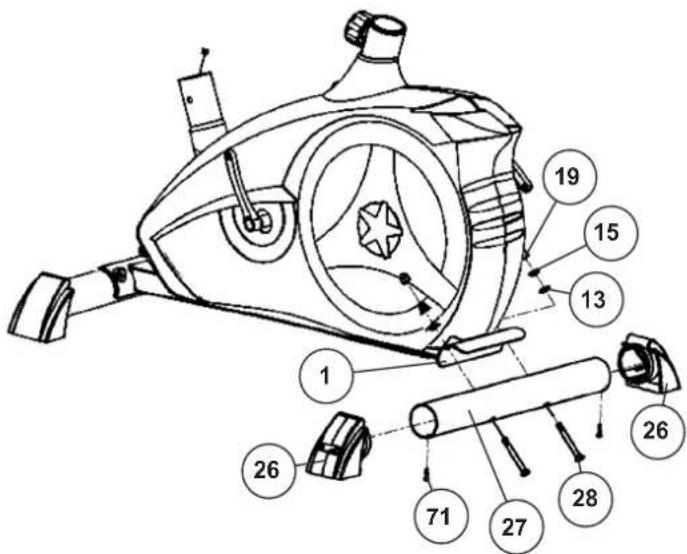

Montáž stojanových patek (27) k základnímu rámu (1).

1. Koncové záslepky s výškovým vyrovnáním (26) namontujte pomocí šroubů (71) k delší, zadní stojanové patce (27)

2. Zadní patku (27) namontujte k základnímu rámu (1) tak, aby koncovky správně spočívaly na podlaze. K tomuto účelu použijte vždy dva šrouby (28), podložky (13), pojistné pružinové kroužky (15) a převlečné matice (19). Po ukončení celkové montáže můžete pomocí otáčení koncovými čepičkami (26) vyrovnat drobné nerovnosti podkladu. Přístroj tím vyrovnáte tak, aby byly vyloučeny nechtěné vlastní pohyby přístroje během cvičení. Abyste přístroj přepravili na jiné místo, postavte se jedno nohou před přední patku přístroje a přístroj překlopte tahem za řídítka dopředu, dokud nestojí na přepravních kolečkách a lze s ním snadno pojiždět.

KROK 3

Montáž pedálů (22L + 22R) ke klikám (21L + 21R).

1. Našroubujte pravý pedál (22R) do kliku (21R), které je ve směru jízdy na pravé straně. (Pozor! směr šroubu je ve směru hodinových ručiček).

2. Našroubujte levý pedál (22L) do kliku (21L) na levé straně ve směru jízdy na kole. (Pozor! Směr šroubu je proti směru hodinových ručiček.) Přírazení jednotlivých dílů pro Vás bylo zjednodušeno jejich doplňkovým označením písmenem R pro pravou a L pro levou stranu.

3. Poté namontujte zajiš ovací pás pedálu vlevo a vpravo (89L+89R) na příslušné pedály (22l+22R)

1 19 15 13 20 18L 28 71 18R

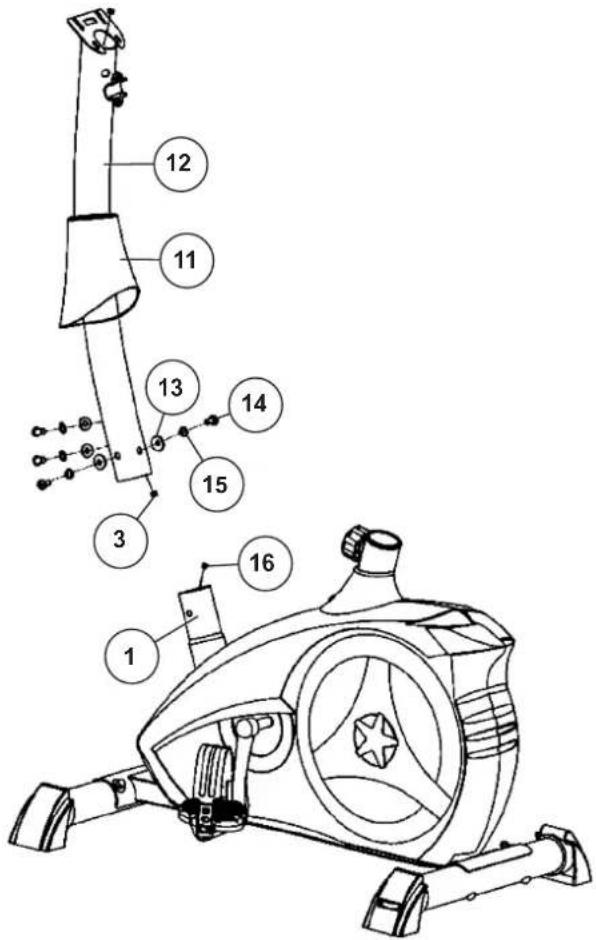

Montáž podpěrné trubky řidítek (12) na základní rám (1).

1. Obložení opěrné trubice (11) nasuňte na opěrnou trubici (12).
2. Vezměte si k ruce podpěrnou trubku řidítek (12) s již vloženým počítačovým kabelem (3). Spojte konektor počítačového kabelu (3) vyčnívající z podpěrné trubky řidítek (12) s konektorem kabelu servomotoru (16) vyčnívajícím ze základního rámu (1). (Pozor! Konec kabelového vodiče počítače přečnívající z opěrné trubice (12) nahoře nesmí sklouznout do trubice, jelikož je nutný k další montáži.)
3. Zastrčte podpěrnou trubku řidítek (12) do příslušného uchycení v základním rámu (1). Dbejte na to, abyste předtím vytvořený kabelový spoj neskřípli a zasuňte podpěrnou trubku řidítek (12) pomalu dolů do uchycení v základním rámu. Sešroubujte podpěrnou trubku řidítek (12) se základním rámem (1) pomocí šroubů (14), pérových podložek (15) a podložek (13).
4. Obložení opěrné trubice (11) posuňte směrem dolů, aby byl vytvořený závitový spoj překrytý.

KROK 5

Montáž sedla (34) a sedlových saní (33) na opěrnou trubku sedla (29) a aopěrnou trubku sedla (29) na základním rámu (1).

1. Nasad'te sedlo (34) s uchycením sedla na sedlové saně (33) a přišroubujte je napevno v požadovaném sklonu. K tomu musí být obě černé matice velmi pevně utaženy.
2. Ližiny sedla (34) vložte do uchycení sedlové trubice (29) a upevněte je v požadované horizontální poloze hvězdicovou maticí (31), podložkou (32) a utahovacím dílem (6).
3. Sedlovou trubici (29) posuňte do odpovídacího uchycení na základním rámu (1) a zajistěte jí v požadované poloze pomocí rychloupínače (30). (Pozor! Pro zatočení rychlouzávěru (30) musí otvor se závitem v základním rámu (1) a některý z otvorů v podpěrné trubce sedla (29) ležet nad sebou. Dále musíte dbát na to, abyste podpěrnou trubku sedla (29) nevytáhli ze základního rámu nad označenou maximální polohu nastavení. Nastavení lze později libovolným způsobem měnit tak, že rychlouzávěrem (30) otočíte pouze o několik otáček a potom za něj zatáhnete. Posuňte podpěrnou trubku sedla do nové polohy, nechejte zaklapnout rychlouzávěr a poté jej pevně utáhněte.) Pozor! Před každým tréninkem zkontrolujte pevné usazení sedla.

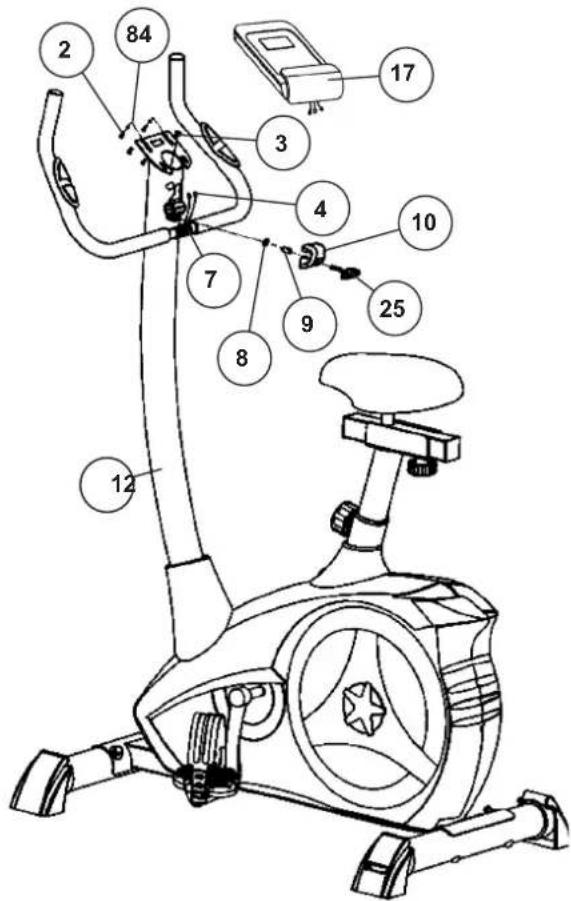

Montáž řídítek (7) a počítače (17) na opěrnou trubici (12).

1. Ved'te řídítka (7) k otevřenému držáku řídítek na nosné trubce (12) a poté zavřete držák řídítek přes řídítka (7). Poté provlékněte dva impulzní kabely otvory na nosné trubce.
2. Nastrčte krytku řidítek (10) na řidítka.
3. Rozpěrku (9) podložku (8) nastrčte na šroub s rukojetí řídítek (25) a pomocí šroubu upevněte řídítka (7) v požadované poloze na opěrné trubici (12).
4. Konektor kabelového vodiče počítače (3) a kladný kabel (4) vyčnívající z opěrné trubice řídítek nahoře zastrčte odpovídajícím způsobem do zavěšených zástrček na zadní straně počítače (1). Impulzní kabely mají stejné konektory, a proto není nutné žádné specifické přiřazení.
5. Posuňte počítač (17) nahoru na opěrnou trubici řídítek (12) bez mačkání kabelů, a upevněte jej pomocí šroubů (2) a podložek (84). Šrouby (2) se nacházejí na zadní straně počítače.

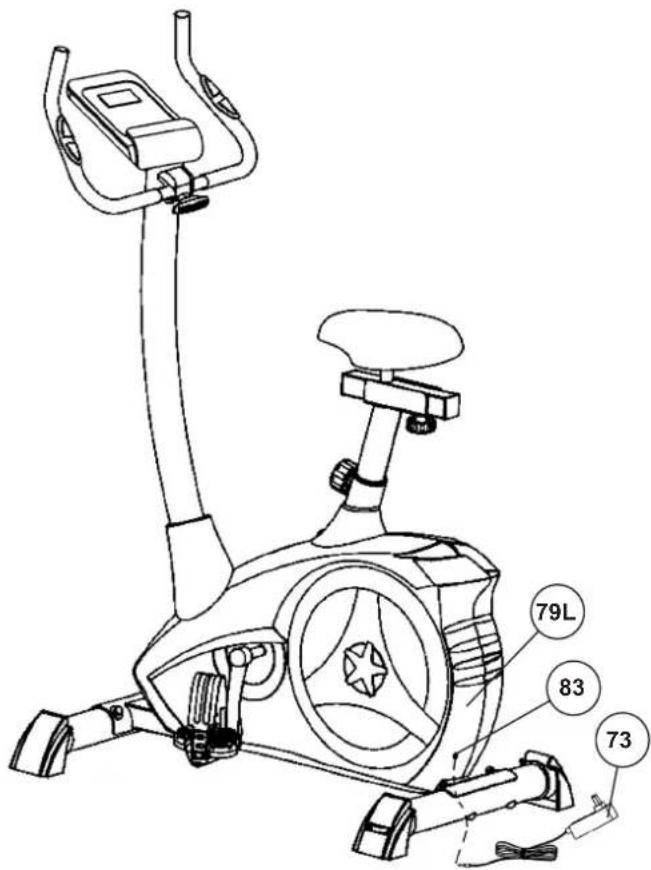

Připojení sít'ového zdroje (73).

1. Zastrčte konektor sit'ového zdroje (73) do příslušné zdířky (79L) na zadním konci oplášt'ování přístroje.
2. 1. Poté zastrčte sít'ový zdroj (73) do řádně instalované zásuvky (230V/50Hz).

KONTROLA

1. Přezkoušejte všechny šroubové spoje a konektorové spoje na správnou montáž a funkci. Tím je montáž ukončena.
2. Pokud je vše v pořádku, nastavte si malý odpor a seznamte se s přístrojem, potom proved'te individuální nastavení.

Připomínka:

Uschovejte si, prosím, pečlivě sadu s nářadím a návod k montáži, protože je můžete případně později potřebovat v případě opravy nebo objednání náhradních dílů.

79L 83 73

POUŽÍVÁNÍ ZAŘÍZENÍ

Nastavení výšky sedla

Aby bylo možné dosáhnout pohodlné polohy sedla, je nutné správně nastavit jeho výšku. Správnou výšku sedla dosáhnete tehdy, je-li při tréninku koleno v nejhlubší poloze pedálu mírně pokrčené a nelze jej zcela napnout. Aby bylo možné nastavit správnou polohu sedla, rukou mírně uvolněte rychloupínač a následně vytáhněte zástrčku tak, abyste druhou rukou mohli sedla posunout společně se sedlovou trubicí do požadované polohy sedla. Následně zástrčku pustče, zástrčka zapadne a vy ji opět správně upevněte šroubem.

Pozor! Ujistěte se, aby došlo ke správnému zajištění rychloupínače a jeho pevnému zašroubování. Sedlovou trubici nevytahujte na maximální polohu a při sezení na tréninkovém přístroji neměňte její polohu.

Nastavení řídítek

Chcete-li nastavit řídítka, jednoduše povolujte šroub řídítek, dokud nebude možné uvést řídítka do požadované polohy, a po nastavení jej znovu utáhněte.

Po správném nastavení výšky sedadla uchopte řídítka. Bližší pedál uveďte do nejnižší polohy a nohu zasuňte pod jistící popruh pedálu tak, abyste dosáhli pevného postavení na pedálu. Nyní přeložte druhou nohu k pedálu na protilehlé straně a přitom se posaďte na sedlo. Přitom se rukama pevně držte řídítek a poté zasuňte druhou nohu na druhém pedálu pod jistící popruh pedálu.

Používání

Oběma rukama se držte řídítek v požadované poloze a během tréninku zůstaňte sedět v sedle. Dávejte pozor také na to, aby byly nohy zajištěny v jistících popruzích pedálů.

Vystupování

Zastavte trénink a pevně se chytněte řídítek. Nejdříve vysuňte jednu nohu z pedálů a pevně si stoupněte na zem. Následně sesedněte ze sedla. Poté sestupte druhou nohou z pedálu na zem a sestupte na stranu z přístroje.

Přeprava přístroje

V přední patce se nacházejí 2 přepravní kolečka. Aby bylo možné přístroj postavit nebo uskladnit na jiném místě, uchopte řídítka a přístroj naklopte na přední patku tak, dokud nelze přístrojem snadno pohybovat na přepravních kolečkách a posunovat jej do požadovaného místa.

Tento fitness přístroj je stabilní přístroj pro domácí sportování a simuluje jízdu na kole. Díky tréninky nezávislém na počasí a vnějších vlivech hrozí nižší riziko, včetně nátlaku skupiny s rizikem přílišné námahy a pádu.

Jízda na kole nabízí trénink kardiovaskulárního oběhu bez přetěžování na základě možnosti samostatně nastavitelného odporu. Takto je možný více nebo méně intenzivní trénink. Trénuje spodní končetiny, posiluje kardiovaskulární systém a tím podporuje celkovou kondici těla.

POČET OTÁČEK A VÝKON VE WATTECH

otáček za minutu → Sutpnich ↓	20 30 40	50 60 70	80 90 100
1	7 15 24	34 46 61	74 90 111
2	8 16 26	37 50 67	82 100 124
3	9 18 31	45 60 80	98 120 146
4	10 22 36	52 70 93	114 140 168
5	11 24 40	59 80 107	131 160 192
6	13 27 45	66 90 121	148 180 216
7	14 30 50	74 100	166 202 241
8	15 33 55	81 110	183 223 266
9	17 36 60	89 120	201 244 291
10	18 39 65	97 130	219 266 315
11	20 42 70	104 140	237 289 340
12	21 44 75	111 150	254 310 365
13	22 47 80	118 160	270 330 390
14	23 50 85	125 170	286 350 414
15	25 52 90	133 180	302 369 438
16	26 55 94	140 190	318 389 462
17	27 58 99	146 200	334 408 486
18	28 61 104	153 210	350 426 510
19	30 64 109	161 220	365 446 534
20	31 67 114	169 230	382 464 558
21	32 70 118	176 240	398 484 580
22	34 72 122	182 250	414 506 602
23	35 74 127	189 260	430 526 625
24	37 76 131	196 270	446 548 649

Poznámky:

Spotřeba energie (Watt) se upravuje měřením rychlosti jízdy (min-1) nápravy a brzdného momentu (Nm). Vaše zařízení bylo před odesláním otestováno, aby splňovalo požadavky klasifikace přesnosti. Máte-li pochybnosti o přesnosti, obrat’te se na místního prodejce nebo jej zašlete do akreditované zkušební laboratoře, aby jej zajistil nebo zkalibroval. (Upozorňujeme, že je přípustná tolerance odchylky, jak je uvedeno na straně 64.)

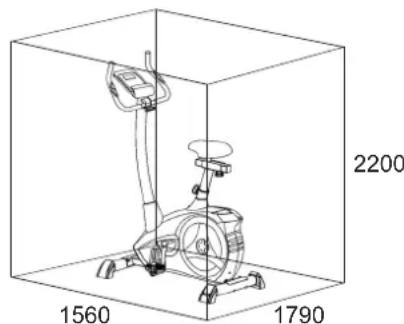

POŽADAVEK NA TRÉNINKOVÝ PROSTOR

Oblast cvičení v mm
(pro domácího trenéra a uživatele)

Volná oblast v mm
(Oblast cvičení a bezpečnostní oblast (60cm otáčení))

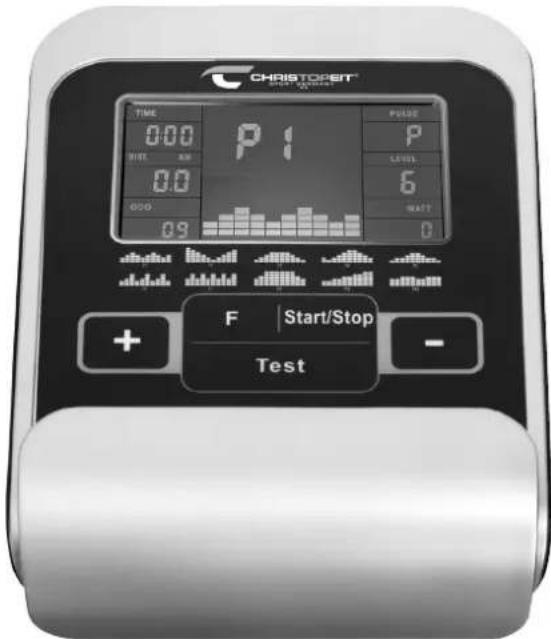

CHRISTOPERT SWEET TIME 0:00 DIST. 0.0 0.0 0:00 0:9 P1 PULSE LEVEL 6 WATT 0 F Start/Stop Test

FUNCTION

Počítač má velmi snadnou obsluhu. Díky zobrazování všech funkcí najednou odpadá nepohodlné přepínání mezi jednotlivými funkcemi a jste vždy na první pohled zevrubně informování průběhu tréninku. Toto zařízení je přístrojem nezávislým na otackách. Pro dosažení požadovaného výkonu reguluje počítač brzdu nezávisle na frekvenci šlapání P16.

Zapnutí

Zastrčte připojovací zástrčku do zdířek pro připojení adaptéru na přístroji. Ozve se signální tón – na 2 sekundy se zobrazí veškeré segmenty LCD displeje a nastaví se na 00. nebo

Síťová zástrčka je již v zásuvce / přístroj se automaticky vypnul. Stisknutím libovolného tlačítka (nebo po alespoň jedné otáčce pedálu) se počítač automaticky zapne.

Vypnutí

Jakmile přístroj déle než cca 4 minuty nepoužíváte, počítač se automaticky vypne. Po ukončení tréninku vytáhněte síťovou zástrčku ze zásuvky.

TLAČÍTKA

[Start/Stop] tlačítko: Spuštění nebo přerušení tréninku ve zvoleném programu.. Počítač začne počítat teprve po stisknut tlačítka [Start/Stop]. Stisknete-li tlačítko [Start/Stop] déle než 3 sekundy, nastaví se všechny hodnoty do výchozi po zice 00:00.

[F] tlačitko: Pomocí zadávacího a potvrzovacího tlačitka [F] můžete přepínat mezi jednotlivými vstupními poli. Aktuálně zvolená funkce bliká. Tlačitkem [+/-] zadáváte hodnoty a opětovným stisknutím tlačitka [F] hodnoty potvrdíte. Blikající kurzor současně přeskočí do dalšího vstup-ního pole. Během tréninku lze stisknutím tlačitka [F] zobrazit funkce otáčky za minutu, watt a kalorie, rychlost, čas a vzdálenost, a to bud' trvale, nebo v sekvenci. Stisknete-li tlačitko [F] déle než 3 sekundy, nastaví se všechny hodnoty do výchozí po zice 00:00.

[+/-] tlačítek: Tlačítky [+/-] měníte hodnoty. Měnit lze pouze blikající hodnotu

[Test] tlačítko: Pomocí tohoto tlačítka můžete po tréninku nechat ohodnotit svoji kondici.

ZOBRAZIT

[P1-21] Programu: Zobrazované hodnoty nastaveného programu 1–21. (Manuál, P1–P10 = kondiční programy; P11–P15 = individuální uživatelské programy; P16 = program měřící hodnotu wattů; P17–P20 = programy měřící puls; P21 = Program tělesného tuku).

[LEVEL] Úroveň: Zobrazení zvoleného odporu při šlapání na úrovni 1–24. Čím vyšší číslo, tím větší odpor. Příslušný sloupcový ukazatel má k dispozici 8 sloupců. Každý sloupec obsahuje tři hodnoty. Přesnou hodnotu zjistíte na indikátoru [LEVEL]. Tento odpor při šlapání lze ve všech programech kdykoli změnit tlačítky [+/-], s výjimkou programu měřící hodnotu wattů P16.

[TIME] Čas: Pro nastavení/zobrazení času v minutách a sekundách do max. 99:00 minut. Předvolba v krocích po jedné minutě / počítání nahoru + dolů v krocích po sekundách. V programech 1-20 musí být zadán čas nejméně 5 minut. Rozmezí nastavení 5–99 minut.

[WATT] Watt:

Počítač měří přesnou dobu výkonu dosaženou při tréninku. Zobrazované hodnoty jsou uvedeny ve wattech. Rozmezí nastavení je 10–300 wattů. V programu 16 se zde zobrazí cílová hodnota.

[RPM] Otáčky za minutu / [SPEED] Rychlost: Zobrazení počtu otáček pedálů za minutu a rychlosti v km/h v automatické sekvenci. Nebo trvale stisknutím tlačitka [F].

[ DIST] Vzdálenost / [ CAL ] Kalorie: Zobrazení a zadání vzdálenosti a spotřebu kalorií. Lze zadat vzdálenost od 1 do 999 km. Pomocí průměrných hodnot počítač vypočítá spotřebu kalorií, které zobrazí v jednotkách kcal. K přepočtu závazně měrné jednotky energie „Joule“ na všeobecně užívaný údaj „kalorie” použijte následující vzoreček: 1 Joule = 0,239 cal a naopak 1 cal = 4,186 Joule. Spotřebu kalorií lze zadat od 10 do 990 kcal. Přičitání/ odečitání probihá v krocích po 0,1. Zobrazení vzdálenosti a přibližné spotřeby kalorií v automatické sekvenci. Nebo trvale stisknutím tlačítka [F].

[ODO] KM celkem: Zobrazí se vzdálenost všech tréninkových jednotek v km. A Výchozí nastavení není možné. Displej ODO lze kdykoli vynulovat vůle. Chcete-li to provést, stiskněte tlačítka [F] a tlačítka [Start/Stop] současně po dobu 2 sekund.

[PULSE] Zobrazení pulzu: Zde se zobrazuje aktuálně naměřený pulz. Nastavíte-li si horní hranici pulzu, začne ukazatel při dosažení nastavené hodnoty blikat.

Horní kranice pulzu / Věk: Dostupné v programech 17–20. V programu P17–P19: Tréninkový program s 55 % / 75 % nebo 95 % Vaší maximální srdeční frekvence. Jakmile nastavíte váš věk, vygeneruje počítač varovnou hodnotu pulzu, kterou byste nikdy neměli překračovat (podle vzorce: (220 – věk) x 0,80). Při dosažení této hodnoty začne ukazatel pulzu blikat – vy byste měli okamžitě snížit rychlost nebo stupeň zátěže. Rozmezí nastavení věku: 10–100. V programu P20: Zobrazení Vašeho individuálního nastaveného cílového pulzu v rozmezí nastavení pulzu: 60–240.

Profi I odporu: Požadovanou dobu tréninku lze předem nastavit v oblasti času. Tento předem nastavený čas systém rozdělí na 10 dílčích intervalů. Každý sloupec na časové ose (horizontální) = 1/10 zadaného času, např.: doba tréninku = 5 min. = každý sloupec je 30 sek., doba tréninku =10 min. = každý sloupec = 1 min. Každý z 10 sloupců odpovídá takovému časovému intervalu. Aktuální časový sloupec BLIKÁ. Pokud není zadán čas, znamená každý časový sloupec 3 minuty tréninku, tj. po 3 minutách přeskočí blikající indikátor ze sloupce 1 na sloupec 2 atd. do celkem 30 minut. Pokud program mezitím zastavíte tlačítkem S, čas se zastaví a po opětovném stisknutí tlačítka [Start/Stop] -se počítá dál.

Odpor pedálů: Pomocí tlačítek [+/-] můžete kdykoliv, ve všech programech, přizpůsobit odpor pedálů, s výjimkou programu P16. Změnu zjistíte podle výšky sloupce, jakož i na indikátoru úrovně – čím vyšší sloupec, tím vyšší je odpor a naopak. Každý segment sloupce reprezentuje dvě hodnoty (např. 3 segmenty reprezentují stupeň 7, 8 a 9. 7 segmentů reprezentuje stupeň 19, 20 a 21). Zvolenou hodnotu zobrazuje ukazatel úrovně. Změna má účinek na momentální a následující časovou pozici. Výška sloupců indikuje zatížení, nikoli profi I terénu. Průběh programu se na displeji zobrazuje grafi cky. Jednotlivé programy probíhají dle zobrazení sloupového diagramu v zobrazovacím poli, např. program 5 = kopec / program 2 údolí atd. (Přitom výška sloupce = odpor, čas je rozložený na šířku sloupce).

Po nastavení programů je nezbytně nutné stisknout tlačitko [Start/Stop], pokud chcete zahájit trénink. Obecně platí, že veškeré vygenerované a zobrazené hodnoty nejsou vhodné pro medicínské vyhodnocení.

vysoký sloupec = vysoký odpor při šlapání nízký sloupec = malý odpor při šlapání každý segment sloupce obsahuje 3 hodnoty

každý z 10 časových sloupců odpovídá 1/10 stanovené doby tréninku

PROGRAMY

Tento program odpovídá funkćím běžného domácího rotopedu. Na displeji se permanentně zobrazují hodnoty času, rychlosti, průměrné rychlosti, vzdálenosti, výkonu ve wattech, kcal a aktuální pulz. Pomocí tlačítek [+/-] lze ručně nastavit odpor pedálů. Veškeré hodnoty se obsluhují ručně – neprovádí se automatická regulace. Nastavení tréninkových parametrů čas/ vzdálenost/ kalorie/ horní hranice pulzu pomocí tlačítek [F].

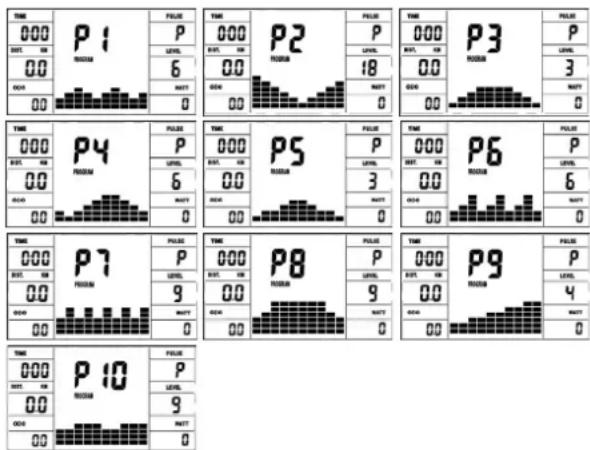

P1 - P10: Kondice programy

Zde jsou zadány různé tréninkové programy. Při volbě jednoho z těchto programů probíhá automaticky program, který obsahuje různé intervaly. Programy jsou rozděleny na stupně obtížnosti a časové intervaly. Do program však můžete kdykoli zasáhnout a změnit odpor při šlapání nebo časový průběh. Kromě toho se na displeji zobrazují příslušné sloupce.. Nastavení tréninkových parametrů čas/ vzdálenost/ kalorie/ horní hranice pulzu pomocí tlačítek [F].

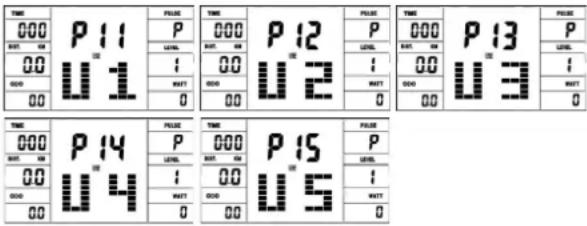

P11 - P15: Individuální tréninkové programy (U1-U5)

Zde můžete zadat a trénovat své různé profily odporu (Ú1–Ú5). Nastavení tréninkových parametrů čas/ vzdálenost/ kalorie/ ħorní hranice pulzu provedete pomocí tlačítka [F].

TIME 000 P 11 P 000 P 12 P 000 P 13 P BIL. 00 BIL. 00 BIL. 00 BIL. 00 00 I 00 I 00 I 00 00 WAT 00 WAT 00 WAT 00 TIME 000 P 14 P 000 P 15 P BIL. 00 BIL. 00 BIL. 00 00 I 00 I 00 00 WAT 00 WAT 00 TIME P 14 P 15 P 16 BIL. 14 BIL. 15 BIL. 16

P16: Program wattü

Zde můžete zadat individuální hodnotu wattů. V rámci určité tolerance provádí regulaci odporu při šlapání automaticky počítač, a to nezávisle na frekvenci šlapání tak, abyste se vždy nacházeli v předepsaném pásmu. Nastavení tréninkových parametrů čas/ vzdálenost/ kalorie/ horní hranice pulzu / wattů pomocí tlačítek [F].

P17 - P19: HRC programy

Počítač po zadání vašeho věku samostatně vypočítá maximální srdeční frekvenci a v závislosti na programu danou cílovou tréninkovou frekvenci odpovídající 55 % / 75 % nebo 95 %. Tato požadovaná hodnota se zobrazuje. Počítač automaticky reguluje odpor při šlapání, abyste zůstali v této cílové frekvenci. Nastavení tréninkových parametrů čas/ vzdálenost/ kalorie/ stáří pomocí tlačítek [F]

P20: Cílová tréninková srdeční frekvence THF

Zde můžete zadat svoji osobní optimální tréninkovou srdeční frekvenci THF. V rámci určité tolerance provádí regulaci odporu při šlapání automaticky počítač tak, abyste se vždy nacházeli v předepsaném pásmu. Nastavení tréninkových parametrů čas/ vzdálenost/ kalorie/ horní hranice pulzu pomocí tlačítek [F].

P21: Program tělesného tuku

Zde můžete provést analýzu tělesného tuku a obdržet individuální návrh školení. stiskněte tlačítek [F] a vyberte číslo uživatele. 1-8. Pomocí tlačítek [F] vyberte výška [HIGHT] = 120-250 cm, [✗] muž / [✗] žena, věk [YEAR] = 10-99 let, hmotnost [WEIGHT] = 20-200 kg za sebou a pomocí tlačítek [+/-] je nastavte na data. Poté stiskněte tlačítko [Start/Stop] a uchopte snímače ručního pulzu, abyste provedli měření tělesného tuku. Po přibližně 10 sekundách se zobrazí výsledný tělesný tuk v%, BMI a BMR a návrh tréninkového programu. Chcete-li to Chcete-li ukončit program tělesného tuku, stiskněte jednou tlačítko [Start/Stop] a znovu spustte program školení tlačítkem [Start/Stop].

Pohlaví → Bodytype ↓	Muž ≤ 30	Muž > 30	Žena ≤ 30	Žena > 30
Podváha	< 14%	< 17%	< 17%	< 20%
Zdravý	14~20%	17~23%	17~24%	20~27%
Snadné	20.1~25%	23.1~28%	24.1~30%	27.1~33%
Nadváha	25.1~35%	28.1~38%	30.1~40%	33.1~43%
Obese Obezita s nadváhou	> 35%	> 38%	> 40%	> 43%

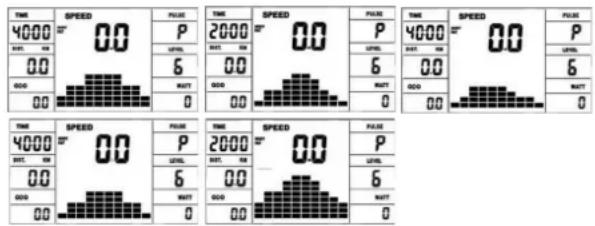

Poznámka:

1. Chybové hlášení Err2 se objeví, pokud se senzory ručního impulzu nedotknou okamžitě během analýzy.
2. Návrhy programu jsou založeny pouze na zjištěných údajích o tělesném tuku a slouží jako pomůcka pro cílené školení.

Při startu počítač zkontroluje, jsou-li k dispozici všechny funkce. Pokud zjistí, že není vše v pořádku, uvede možné chyby:

E1 Tento znak a varovný signál se objeví, jsou-li chybně zapojeny kabely, nebo pokud dojde k poruše v nastavení odporu. Zkontrolujte všechna zapojení kabelů, především na zástrčkách. Po odstranění chyby stiskněte po dobu 3 sekund tlačítko „Start/Stop“, aby došlo k vynulování systému.

MĚŘENÍ PULZU

1. Ruční měření tepu

V levé a pravé části rukojeti řídítek je zapuštěna kovová kontaktní deska, snímače. Zajistěte, aby obě dlaně vašich rukou vždy spočívaly na senzorech současně normální silou. Jakmile se tep sníží, vedle displeje tepu zabliká srdce. (Měření pulsu na ruce je pouze orientační, protože pohyb, tření, pot atd. mohou vést k odchylkám od skutečného pulsu. U několika lidí může měření pulsu na ruce selhat. Pokud máte s měřením pulsu na ruce potíže, doporučujeme použit hrudní pás Bluetooth)

Pozornost! Systémy sledování srdeční frekvence mohou být nepřesné. Nadměrné cvičení může způsobit vážné zranění nebo smrt. Pokud cítíte závratě nebo slabost, okamžitě přestaňte cvičit.

2. Měření srdeční frekvence pomocí srdečního pásu

Volitelně můžete pro měření srdečního tepu použít kompatibilní Bluetooth pás tepové frekvence (Christopeit-Sport BT pás tepové frekvence 2209). Naměřená hodnota pulzu se zobrazí na displeji pulzu. Reakční doba je až 60 sekund Při současném použití obou metod měření pulzu má přednost ruční měření.

Pozornost! Měření tepu není vhodné pro lékařské účely.

HODNOCENÍ KONDICE / FUNKCE ODPOČINUTÍ PULZU

Váš ergometr nabízí možnost ohodnocení vaší individuální kondice pomocí „známky kondice“. Princip měření spočívá na skutečnosti, že u zdravých, dobre trénovaných osob klesá srdeční frekvence v průběhu určitého časového intervalu po tréninku rychleji než u zdravých a méně trénovaných osob. Ke zjištění stavu kondice se používá rozdíl mezi srdeční frekvencí na konci tréninku (počáteční puls) a srdeční frekvencí jednu minutu po tréninku (konečný puls). Tuto funkci spustte teprve poté, co jste určitou dobu trénovali. Před spuštěním funkce regenerace pulsu si musíte nechat zobrazít svou aktuální srdeční frekvenci tak, že položíte dlaně na snímače měření pulsu na ruce.

1 Stiskněte tlačítko [Test] a položte obě dlaně na snímače Pměření pulsu.

2 Počítač přejde do režimu Stop, uprostřed displeje se zobrazí velký symbol srdce a spustí se automatické měření regenerace pulsu.

3 Čas na displeji začíná na 0:60 a odpočítává se směrem
4 poli „Cílový puls“ se zobrazuje počáteční puls na začátku měření. Při tom se použije průměr čtyř nejvyšších hodnot pulsu za posledních 20 sekund před stisknutím tlačítka [Test].
5 V poli [Pulse] se zobrazí aktuální naměřená hodnota pulsu. 6 Po uplynutí jedné minuty dosáhné čas 0:00 a ozve se akustický signál. Motor sjede zpět. V poli [Pulse] se zobrazí konečný puls k okamžiku 0:00. Ruce nyní můžete sejmout ze snímačů pulsu. Po několika sekundách se uprostřed displeje zobrazí vaše známka kondice od F 1,0 do F 6,0 (systém školních známek).

KINOMAP APP

Sport, koučování, hry a eSport jsou klíčová slova aplikace Kinomap. Toto obsahuje mnoho kilometrů skutečného filmového materiálu, který můžete cvičit uvnitř, jako byste byli venku; Sledování tras a analýza vašeho výkonu; Obsah koučování; Režim pro více hráčů; nové příspěvky denně; Oficiální halové závody a další ...

Stáhněte si aplikaci a připojte se

Naskenujte sousední QR kód pomocí smartphonu / tabletu nebo použijte funkci vyhledávání v obchodě Playstore (Android) nebo APP Store (IOS) a stáhněte si aplikaci Kinomap. Zaregistrujte se a postupujte podle pokynů v APP. Aktivujte Bluetooth na smartphonu nebo tabletu a vyberte správce zařízení v aplikaci a poté příslušnou kategorii produktu. Poté vyberte své typové označení pomocí loga výrobce „Christopeit Sport“ pro připojení sportovního vybavení. V závislosti na sportovním vybavení APP zaznamenává různé funkce přes Bluetooth nebo dochází k výměně dat.

Pozornost! Aplikace Kinomap nabízí bezplatnou zkušební verzi na 14 dní. Poté se můžete rozhodnout, zda chcete pokračovat v tréninku zdarma se základní verzí, nebo využívat celou řadu aplikace Kinomap za poplatek.

Aktuální informace a poplatky najdete na:

www.kinomap.com

IOS / ANDROID APP

ČISTĚNÍ, KONTROLA A SKLADOVÁNÍ

1. Čistění

K čistění používejte pouze lehce namočený hadřík. Pozor! Nikdy nepoužívejte benzen, ředidlo nebo jiné agresivní čisticí prostředky na čištění povrchu, jelikož způsobují poškození. Zařízení je pouze k soukromému domácímu použití je je vhodné pro použití v interiéru. Udržujte jednotku čistou a vlhkost mimo zařízení.

2. Skladování

Při nepoužívání přístroje po dobu delší než 4 týdny odpojte napájení. Posuňte ližiny sedla ve směru k řídítkům a sedlovou trubici zasuňte co možná nejhlouběji do rámu. Ke skladování zvolte suché místo v interiéru a kuličkové ložisko pedálů ošetřete olejem z levé i pravé strany. Olej aplikujte i na montážní šroub řídítek, včetně rychloupínáku. Přístroj zakryjte, abyste jej ochránili před změnou zabarvení způsobenou např. slunečním světlem a prachem.

3. Kontroly

Každých 50 hodin doporučujeme zkontrolovat šroubová spojení kvůli utažení, která byla připravena při montáži. Kuličkové ložisko pedálů vlevo a vpravo, závit montážního šroubu pedálu a závit rychloupínáku ošetřete každých 100 provozních hodin malým množstvím oleje ve spreji.

ŘEŠENÍ POTÍŽÍ

Pokud nedokážete problém vyřešit pomocí následujících informací, obrat'te se prosím na autorizované servisní středisko.

Problém Možná příčina Řešení
Počítač neukazuje žádnou hodnotu na displeji, pokud.	Není připojené napájení nebo zásuvka není pod napětím.	Zkontrolujte, zda je napájení řádně zastrčené, příp. jiným spotřebičem, zda je zásuvka pod napětím.
Počítač se nepočítá a otočí přes začátek tréninku není.	Chybí impulsní snímač v důsledku nesprávných nebo rozpuštěné konektoru.	Zkontrolujte řádné usazení zástrčky u počítače a zástrčky v opěrné trubici.
Počítač se nepočítá a otočí přes začátek tréninku není.	Bez impulzu čidla z důvodu nesprávné polohy čidla.	Otevřete obložení pomocí šroubů a zkontrolujte vzdálenost čidla od magnetů. Magnet v klikovém mechanismu se nachází proti čidlu a musí být ve vzdálenost menší než 5 mm.
Bez ukazatele tepu.	Není připojena zástrčka měření tepu.	Zastrčte samostatnou zástrčku kabelu měření tepu do odpovídající zdířky v počítači.
Bez ukazatele tepu.	Čidlo měření tepu není řádně připojeno.	Odšroubujte čidla měření tepu na rukou a zkontrolujte konektorové spoje, zda jsou řádně usazené a zda kabel nevykazuje příp. poškození.

VŠEOBECNÉ POKYNY PRO ŠKOLENÍ

Abyste dosáhli znatelného tělesného a zdravotního zlepšení, musíte při určování potřebného tréninku dbát následujících faktorů.

INTENZITA

Úroveň fyzické námahy během tréninku musí překročit bod normální námahy, aniž by překročila bod dušnost a/nebo vyčerpání. Vhodnou referenční hodnotou může být puls. S každým tréninkem se kondice zvyšuje a proto by se měly tréninkové požadavky upravovat. To je možné prodloužením doby tréninku, zvýšením obtižnosti nebo změnou typu tréninku.

TRÉNINK SRDEČNÍ FREKVENTCE

Pro určení tréninkové tepové frekvence můžete postupovat následovně. Upozorňujeme, že se jedná o orientační hodnoty. Pokud máte zdravotní problémy nebo si nejste jisti, poradťte se s lékařem nebo fitness trenérem.

01 Výpočet maximální tepové frekvence

Maximální hodnotu pulzu lze určit mnoha rúznými způsoby, protože maximální pulz závisí na mnoha faktorech. Pro výpočet můžete použít vzorec (maximální tep = 220 - věk). Tento vzorec je velmi obecný. Používá se v mnoha produktech pro domácí sport k určení maximální tepové frekvence. Doporučujeme Sally Edwardsův vzorec. Tento vzorec přesněji vypočítá maximální tepovou frekvenci a zohledňuje pohlaví, věk a tělesnou hmotnost.

Vzorec Sally Edwards:

Muži:

Maximální srdeční frekvence = 214 - (0,5 x věk) - (0,11 x hmotnost)

Ženy:

Maximální srdeční frekvence = 210 - (0,5 x věk) - (0,11 x hmotnost)

02 Výpočet tréninkové tepové frekvence

Optimální tréninková tepová frekvence je dána cílem tréninku. K tomu byly vymezeny tréninkové zóny.

Zdraví - Zóna: Regenerace a kompenzace

Vhodné pro: Začátečníky / Typ tréninku: velmi lehký vytrvalostní trénink / Cíl: regenerace a podpora zdraví. Budování základního stavu.

Tréninková tepová frekvence = 50 až 60 % maximální tepové frekvence

Metabolismus tuků – zóna: Základy – vytrvalostní trénink 1

Vhodné pro: začátečníky i pokročilé / Typ tréninku: lehký vytrvalostní trénink / Cíl: aktivace metabolismu tuků (spalování kalorií). zlepšení vytrvalostního výkonu.

Tréninková tepová frekvence = 60 až 70 % maximální tepové frekvence

Vhodné pro: začátečníky i pokročilé / Typ tréninku: středně vytrvalostní trénink. / Cíl: Aktivace metabolismu tuků (spalování kalorii), zlepšení aerobního výkonu, Zvýšení vytrvalostního výkonu.

Tréninková tepová frekvence = 70 až 80 % maximální tepové frekvence

Anaerobní – Zóna: Základy – vytrvalostní trénink 2

Vhodné pro: pokročilé a závodní sportovce / Typ tréninku: středně vytrvalostní trénink nebo intervalový trénink / Cíl: zlepšení laktátové tolerance, maximální zvýšení výkonnosti.

Tréninková tepová frekvence = 80 až 90 % maximální tepové frekvence

Soutěž - zóna: Performance / Competition Training

Vhodné pro: sportovce a vysoce výkonné sportovce / Typ tréninku: intenzivní intervalový trénink a soutěžní trénink / Cíl: zlepšení maximální rychlosti a síly. Varování! Trénink v této oblasti může vést k přetěžování kardiovaskulárního systému a poškození zdraví.

Tréninková tepová frekvence = 90 až 100 % maximální tepové frekvence

Vzorový výpočet

Muž, 30 let a váží 80 kg Jsem začátečník a rád bych zhubnul a zvýšil svou výdrž.

01: Maximální pulz - výpočet

Maximální srdeční frekvence = 214 - (0,5 x věk) - (0,11 x hmotnost)

Maximální srdeční frekvence = 214 - (0,5 x 30) - (0,11 x 80)

Maximální tep = cca 190 tepů/min

02: Výpočet tréninkové tepové frekvence

Vzhledem k mým cílům a tréninkové úrovni mi nejvíce vyhovuje zóna metabolismu tuků.

Tréninková tepová frekvence = 60 až 70 % maximální tepové frekvence

Tréninková tepová frekvence = 190 x 0,6 [60 %]

Tréninková tepová frekvence = 114 tepů/min

Poté, co si nastavíte tréninkovou tepovou frekvenci pro vaši tréninkovou kondici popř Jakmile si určite cíle, můžete začit trénovat. Většina našich zařízení pro vytrvalostní trénink má snímače srdečního tepu nebo jsou kompatibilní s pásem srdečního tepu. Můžete si tak kontrolovat tepovou frekvenci během sled vat

tréninky. Pokud se tepová frekvence nezobrazuje na displeji počítače nebo chcete být na bezpečné straně a chcete zkontrolovat tepovou frekvenci, která by mohla být nesprávně zobrazena kvůli možným chybám aplikace nebo podobně, můžete použít následující nástroje:

a. Měření tepu konvenčním způsobem (snímání tepu, např. na zápěstí a počítání tepů během minuty).

b. Měření tepové frekvence vhodnými a kalibrovanými přístroji na měření tepové frekvence (k dostání v prodejnách zdravotnických potřeb).

c. Měření srdečního tepu pomocí jiných produktů, jako jsou monitory srdečního tepu, chytré telefony....

ČETNOST

Většina odborníků doporučuje kombinaci zdravého jídelníčku, který je nutné upravit podle tréninkového cíle, a fyzického cvičení tříkrát až pětkrát týdně. Normální dospělý potřebuje dvakrát týdně cvičit, aby se udržela jeho aktuální kondice. Pro něj Ke zlepšení kondice a změně tělesné hmotnosti potřebuje minimálně tři tréninky týdně. zůstává ideální samozřejmostí je frekvence pěti tréninků týdně.

USPOŘÁDÁNÍ TRÉNINKU

Každý trénink by se měl skládat ze tří tréninkových fází: „zahřívací fáze“, „tréninková fáze“ a „fáze zchlazení“. V „zahřívací fázi“ by se tělesná teplota a přísun kyslíku měly zvyšovat pomalu. To je možné pomoci gymnastických cvičení po dobu pěti až deseti minut. Poté by mělo začíná skutečná tréninková „tréninková fáze“. Tréninková zátěž by měla být navržena podle tréninkové tepové frekvence. Pro podporu krevního oběhu po „tréninkové fázi“ a pro zabráňení bolestivosti nebo namožení svalů je třeba po „tréninkové fázi“ dodržovat „fázi ochlazování“. Během tohoto období by měla být po dobu pěti až deseti minut prováděna protahovací cvičení a/nebo lehká gymnastická cvičení.

Příklad - protahovací cvičení pro fázi zahřívání a ochlazování

Svou zahřivací fází začněte chůzí na místě po dobu alespoň 3 minut a poté provedte následující gymnastická cvičení. Nepřehánějte cvičení a pouze pokračujte, dokud neucítíte lehké škubnutí. Tento Poté pozici držte. Doporučujeme provést zahřivací cvičení znovu na konci tréninkua to Ukončete trénink vytřesením končetín.

Sáhněte si levou rukou za hlavou na pravé rameno a táhněte pravou rukou jemně za levý loket. Po 20 sekundách paže vyměňte.

Co nejvíce se předkloňte a nechejte nohy téměř natažené. Prsty na rukou směřujte směrem k prstům na nohou. 2 x 20 sekund.

Sedněte si s jednou nohou nataženou na podlaze a předkloňte se a rukama si sáhněte na chodidlo. 2 x 20 sekund.

Klekněte si do širokého výpadu vpřed a opřete se rukama o podlahu. Pánev tiskněte dolů. Po 20 sekundách vyměňte nohu.

MOTIVACE

Klíčem k úspěšnému programu je pravidelný trénink. Na každý tréninkový

den byste si měli stanovit přesný čas a místo a připravovat se na něj i duševně. Trénujte pouze tehdy, když máte dobrou náladu a mějte Vás cíl neustále před očima. Při kontinuálním tréninku budete den za dnem zjišťovat, jak se vyvíjíte a jak se postupně blížíte k Vašemu osobnímu

SEZNAM DÍLŮ – SEZNAM NÁHRADNÍCH DÍLŮ

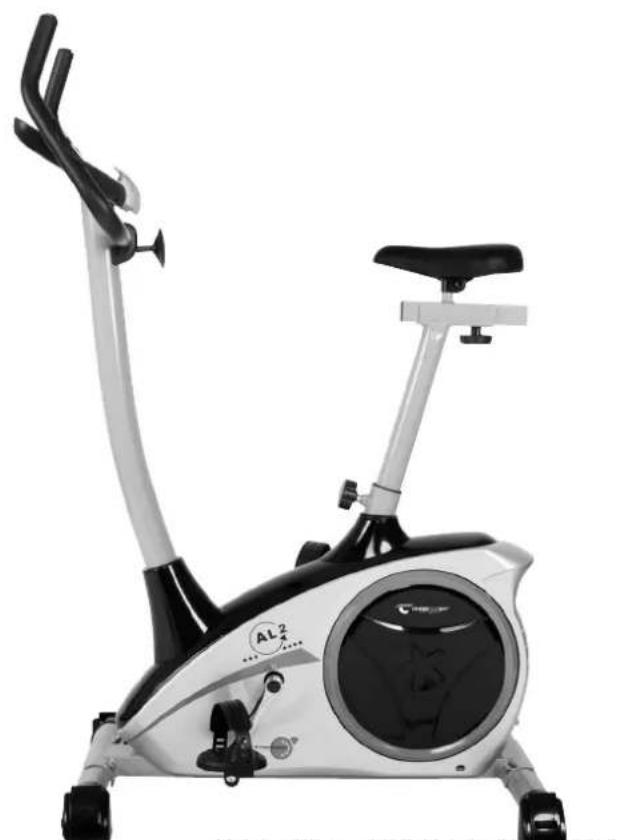

Označení:	AL2 S Silber / Black
Objednací číslo:	2495-2497
Datum technických údajů:	13.05.2024
Rozměry cca: [cm]:	d 96 x š 59 x v 134
Prostorové požadavky [m2]:	2,5
Hmotnost výrobku cca [kg]:	27
Vhodný do max. hmotnost uživatele [kg]:	150

VLASTNOSTI

• Systém s magnetickou brzdou a setrvační hmotností cca 9 kg
• Regulovatelné nastavení odporu ve 24 stupních pomocí motoru a počítače
• 5 prednastavených programů zatížení
  • 1 ruční program
  • 4 programy srdeční frekvence (řízení srdečním tepem)
• 5 samostatně nastavitelné programy
• 1 program závislý na počtu otáček (přednastavení výkonu ve wattech od 10 do 300 wattů v 5 nastavitelných krocích)
• Měření pulsu pomocí ručních pulsních senzorů nebo Bluetooth pulsního pásu
• Bluetooth připojení pro aplikaci Kinomap / Zwift
• Měření srdečního tepu na rukou, přepravní kolečka, displej, napájeni, fitness test

• Program tělesného tuku

• sedadlo s vertikálním a horizontálním nastavení, nastavení sklonu, řídítk s nastavením sklonu

• Osvětlený displej, 6 zobrazovacích oken s funkemi: čas, rychlost, vzdálenost, přibl. spotřeba kalorií, otáčky pedálů, měření wattů, ODO a srdeční frekvence.
• Zadání mezních hodnot jako čas, vzdálenost
  • Změna mezních hodnot se zobrazuje.

Pokud je některá součást mimo provoz nebo chybí, nebo pokud v budoucnu potřebujete náhradní díl, kontaktujte nás.

Tento produkt je vytvořen pouze pro soukromé domácí sportovní aktivity a není nám povolen v komerčním resp profesionální oblast. Domácí sport třída použití H/A.

obr. Číslo	název dílu	rozměry mm	počet kusů	namontovat na obr. Číslo	íslo dílu AL2 Silber (2497)	íslo dílu AL2 Black (2495)
1 Zakladni ram 1 33-9212-01-SI 33-1107101-SW
2 Sroub M4x12 4 17	39-10188	39-10188
3	Spojovaci kabel		1	16+17	36-1107207-BT	36-1107207-BT
4	Jednotka mereni pulsu		2	7	36-9211-08-BT	36-9211-08-BT
5	Ctyhranna zatka		2	33	36-9211-23-BT	36-9211-23-BT
6	Upevnovaci dil		1	29+33	33-9211-08-SI	33-9211-08-SI
7	Riditka		1	12	33-9211-02-SI	33-1106102-SW
8 Podlozka		2 25+56	39-10520		39-10520
9	Rozperny kus		1	25	36-9613209-BT	36-9613209-BT
10	Oblozeni riditek		1	7	36-9211-09-BT	36-9211-09-BT
11	Oblozeni operne trubky riditek		1	12	36-1107-04-BT	36-11072-04-BT
12	Operna trubka riditek		1	1	33-9212-02-SI	33-1107102-SW
13	Ohnuta podlozka	8//19	8	14+28	39-9966-CR	39-9966-CR
14	Sroub	M8x16	4	12	39-9886-CR	39-9886-CR
15	Pruzna podlozka	for M8	8	14+28	39-9864-VC	39-9864-VC
16	Kabel servomotoru		1	3	36-1107208-BT	36-1107208-BT
17	Pocitac		1	12	36-2495-03-BT	36-2495-03-BT
18 L	Koncova krytka s transportnim valeckem vlevo		1 20	36-9211-13-BT	36-9211-13-BT
18 R	Koncova krytka s transportnim valeckem vpravo		1 20	36-1107-08-BT	36-1107-08-BT
19	Uzavrena matice		4	28	39-9900-CR	39-9900-CR
20	Patka vpredu		1	1	33-9211-04-SI	33-1106104-SW
21 L	Rameno pedalu vlevo	9/16"	1	41	33-1107-12-SI	33-1107-12-SI
21 R	Rameno pedalu vpravo	9/16"	1	41	33-1107-13-SI	33-1107-13-SI
22 L	Pedaly vlevo	9/16"	1	21L	36-1107-14-BT	36-1107-14-BT
22 R	Pedaly vpravo	9/16"	1	21R	36-1107-15-BT	36-1107-15-BT
23	Zatka		2	21	36-9840-15-BT	36-9840-15-BT
24	Sroub M8x25 2 21	39-10455	39-10455
25	Sroub s rukojeti		1	12	36-9211-16-BT	36-9211-16-BT
26	Koncova krytka s prestavovanim vysky		2 27	36-9211-17-BT	36-9211-17-BT
27	Patka vzadu		1	1	33-9211-05-SI	33-1106105-SW
28	Sroub	M8x75	4	20+27	39-10019-CR	39-10019-CR
29	Operna trubka sedla		1	1+33	33-9211-06-SI	33-1106106-SW
30	Rychlouzaver		1	1+29	36-9211-18-BT	36-9211-18-BT
31	Hvezdicova matice		1	6+33	36-9211-19-BT	36-9211-19-BT
32	Podlozka	10//20	1	31	39-9989-CR	39-9989-CR
33	Posuvnik sedla		1	29	33-9211-07-SI	33-1106107-SW
34 Sedlo 1	33 36-9211-20-BT 36-9211-20-BT
35 Zatka 2	7 36-9211-21-BT 36-9211-21-BT
36 Potah riditek 2	7 36-9211-22-BT 36-9211-22-BT
37 Kryt nahore		1 79 36-	1107-06-BT	36-1107205-BT
38 Spona C	C 17	2 41 36-	9211-33-BT	36-9211-33-BT
39	Kulickove lozisko	6203ZZ	2	1+41	39-9947	39-9947
40 Vlnita podlozka	17//22	1 41 36-	9918-22-BT	36-9918-22-BT
41	Osa pedalu		1	39+42	33-9211-09-SI	33-9211-09-SI
42	Podlozka pedalu		1	41	36-9211-24-BT	36-9211-24-BT
43 Plochy remen	430 PJ6	1 42+68 36-9	211-25-BT	36-9211-25-BT
44 Sroub		2 47 39-	10120-SW	39-10120-SW
45	Pruzna podlozka	for M6	2	44	39-9865-SW	39-9865-SW
46	Spona C	C12	2	44	36-9111-39-BT	36-9111-39-BT
47	Osa magnetickeho drzaku		1	48	36-9211-26-BT	36-9211-26-BT
48	Magneticky drzak		1	47+49	33-9211-12-SI	33-9211-12-SI
49	Pruzina		1	1+48	36-9211-27-BT	36-9211-27-BT
50	Sroub	M6x35	1	1+48	39-10306	39-10306
51 Matice	M6	1 50 39-	9861-VZ	39-9861-VZ
52	Pruzna podlozka	for M10	2	57	39-9995	39-9995
54	Napínací kladka		1	57	36-9211-28-BT	36-9211-28-BT
55	Ložiska		1	56	36-9211-14-BT	36-9211-14-BT
56	Sroub	M8x20	1	57	39-10095-CR	39-10095-CR
57	Držák napínací kladky		1	1	33-9211-11-SI	33-9211-11-SI
58	Napínací prídová pružina		1	1+57	36-9211-37-BT	36-9211-37-BT
59	Samosvorná matka	M10	1	57	39-9981	39-9981
60 Matice nápravy	M10x1.0	2 69 39-9820	-SW	39-9820-SW
61	Sroub	M6x40	2	1+69	39-10000	39-10000
62 U-část		2 61 36-	9713-55-BT	36-9713-55-BT
63 Matice	M6	2 61 39-	9861-VZ	39-9861-VZ
64 Matice	M10x1.0	2 69 39-9820		39-9820
65	Distanční kroužek		1	69	36-9211-15-BT	36-9211-15-BT
66	Elektrický drát		1	48+74	36-9211-41-BT	36-9211-41-BT
67	Kuličkové ložisko	6000Z	2	68+69	39-9998	39-9998
68	Setrvačník		1	67	33-1107-01-SI	33-1107-01-SI
69	Osa setrvačníku		1	67	33-9211-13-SI	33-9211-13-SI
70	Sroub	3,5x20	17	74+79	39-9909-SW	39-9909-SW
71	Sroub	3x10	12	20+27+72	39-10127-SW	39-10127-SW
72	Kulatý obklad		2	79	36-1107-05-BT	36-1107206-BT
73 Zdroj napájení	9V=DC/1A	1 83 36-	1420-17-BT	36-1420-17-BT
74 Servomotoru		1 16 36-	1721-09-BT	36-1721-09-BT
75	Gumový prsten		1	1	36-9211-31-BT	36-9211-31-BT
76	Samosvorná matka	M8	4	56+78	39-9918-CR	39-9918-CR
78	Sroub	M8x16	3	41+42	39-9823-SW	39-9823-SW
79 L	Levý boční panel		1	1+79R	36-1107-11-BT	36-1107211-BT
79 R	Vpravo boční panel		1	1+79L	36-1107-12-BT	36-1107212-BT
80 Sroub	3x10	2 81 39-	10127	39-10127
81 Kabel senzoru		1 1 36-9	212-07-BT	36-9212-07-BT
82 Podlozka		2 44 39-	10013-VC	39-10013-VC
83	Sítová zásuvka		1	79L	36-1721-07-BT	36-1721-07-BT
84 Podlozka	4//10	4 2 39-10510		39-10510
85	Sítová zásuvka		1	1	36-9211-40-BT	36-9211-40-BT
86	Vlnitá podložka	17//23	1	41	36-9918-22-BT	36-9918-22-BT
87	Volnoběžné ložisko		1	69	36-9211-38-BT	36-9211-38-BT
88	Sada nářadí		1		36-9211-34-BT	36-9211-34-BT
89L	Popruh pedálu vlevo		1	22L	36-9504-48-BT	36-9504-48-BT
89R	Pásek na pedál vpravo		1	22R	36-9504-46-BT	36-9504-46-BT
90	Návod k montáži a obsluze		1		36-2495-04-BT	36-2495-04-BT

0 5 10 15 20 25 30 40 50 60 70 80 90 100
