GEBRUIKSAANWIJZING HS MT 80 Ghibli & Wirbel

	Pagina
ALLGEMEEN 68
> Gege ens identifi catie van de veegmachine 68
TECHNISCHE EIGENSCHAPPEN	69
BESTURINGSELEMENTEN	71
ALGEMENE VEILIGHEIDSNORMEN	72
GEBRUIK VAN DE VEEGMACHINE 73
> Normen oor het in gebruik nemen van de veegmachine	73
>nstallatie batterij	73
>Hendelingen om de mo or aan te zetten 73
	73HANDELINGEN C
TE VOLGEN NORMEN TIJDENS DE WERKING 74
>Normen oor onderhoud 74
ONDERHOUD 75/76
Hoofdborstel 75
>Verstellen van de hoofdborstel	75
>Vervanging Hoofdborstel	75
Zijborstel	76
>Regeling Zijbors el	76
>Vervanging zijborstel	76
AANDRIJVING SYSTEEM	77
>Aandrijvingsrieme	77
PANEELFILTER VOOR DE STOFCONTROLE	78
>ilterschoonmaken	78
>Verwijderen van het luchtfi Iter	78
PARKEERREM	79
OPVANGBAK	79
ELEKTRISCHE INSTALLATIE EN BEDRADING DIAGRAM	80
>Opladen van de bat erij	80
>Onderhoud bat erij	80
>Duu	80
VEILIGHEIDSCONTROLES	81
ONDERZOEK NAAR DEFECTEN	81
VEILIGHEIDSINFORMATIE	82
INFORMATIE VOOR DE GEBRUIKERS	82
OPTIONELE ONDERDELEN	87
>Bat erijlader aan boord“CBHD1”	87

GENERALITÀ

De verpakking van de machine bestaat uit recyclebare materialen. Breng de verpakking dus naar een verzamelpunt voor recyclebaar afval.

ALLGEMEEN

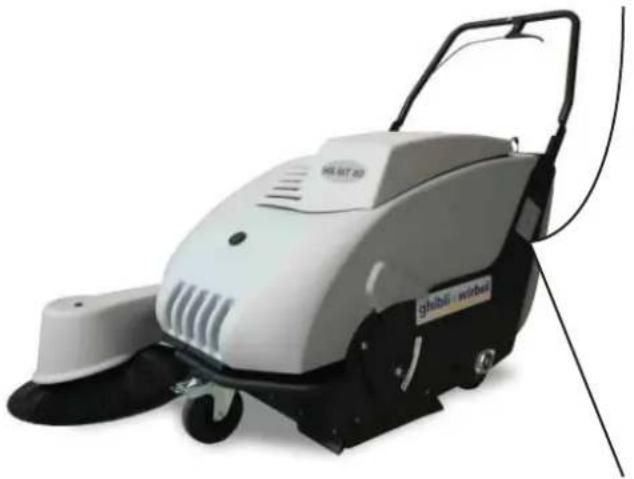

Gegevens identifi catie van de veegmachine

Fig.1 Voorbeeld plaatje van het model en chassis nummer.

Zorg goed voor deze handleiding. Het moet altijd worden geraadpleegd.

De volgende symbolen hebben als doel de aandacht van de lezer/gebruiker te trekken en hem te wijzen op een correct en veilig gebruik van de machine.

Men dient goed de gebruiks- en onderhoudsinstructies van de veegmachine door te lezen voor men de machine gebruikt.

Houdt U zich ten strengste aan de tabel die de periodieke werkzaamheden vermeldt, dit om een optimaal resultaat en een lange levensduur van de machine te verzekeren.

Wij danken U voor uw vertrouwen in onze machine en staan volledig ter uwer beschikking.

! ¡Atención!

1. Deze machine is enkel bestemd voor het gebruik als veegzuigmachine, die vloeren schrobt en veegt. Derhalve zijn wij niet verantwoordelijk voor eventuele schade veroorzaakt door andere gebruikswijzen, verschillend van het eigenlijke gebruiksdoeleinde. Dergelijk risico valt volledig onder de verantwoordelijkheid van de gebruiker. In het bijzonder is het gebruik van dit toestel als tractor of voor het vervoer van personen strikt verboden.

2. Deze machine is niet geschikt om giftige stoffen op te zuigen en is daarom in de categorie U geclassificeerd.

3. De veegmachine mag alleen gebruikt worden door bevoegd en voor dit doel geschoold personeel.

4. Tijdens werkzaamheden voor reiniging, onderhoud en vervanging van onderdelen dient de startschakelaar uitgeschakeld te zijn.

5. Zeker maken dat de machine in parkeerstand stabiel staat..

6. Tijdens gebruik personen en vooral kinderen uit de buurt houden.

7. De batterij mag alleen opgeladen worden in een overdekte en geventileerde ruimte.

8. Verwijder de sleutel om onbevoegd gebruik te voorkomen.

9. De kap mag alleen geopend worden wanneer de motor niet werkt.

10. Para subir la barredora la barredora mecánica al vehículo de transporte es posible elevarla o remolcarla por una rampa o bien anclarla rígidamente a un palet y elevarla con una carretilla elevadora o un sistema similar.

11. Tijdens transport de veegmachine goed vastzetten.

12. De opgevangen afvalvloeistoffen moeten in overeenstemming met de betreffende nationale wetgeving worden afgevoerd verwerkt.

Breedte zonder zijborstel mm 630

Lengte mm 1285

Hoogte mm 965

Gewicht kg 60-62(*)

(*) = Gewicht met tractie veegmachines

Gewicht (batterij 105 Ah) Kg 37

Afmetingen verpakking

Breedte mm 860

Lengte mm 1220

Hoogte mm 825

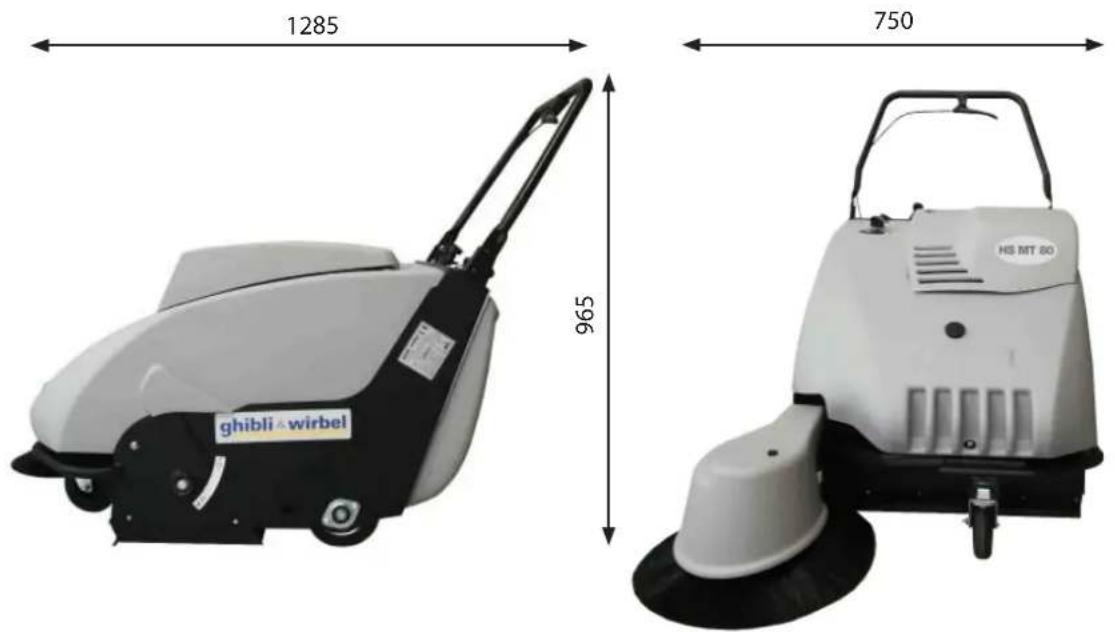

(Fig. 1 - Afmetingen)

1285 ghibli • wirbel 965 750 HS MT 80

Inhoud opvangbak

Meetkundige inhoud L 40

Arbeids prestatie

Werksnelheid km/h 0/4

Minimum ruimte voor U bocht mm 1200

Maximum overkomelijke helling

met vol opvangbak en zijborstel opgeheven 18 %

Werkbreedte

Met hoofdborstel mm 510

Met hoofd -en zijborstel mm 780

Ophanging

Wielen 3

Ophanging rígida

Super elastisch voorwiel ø mm 125/37, 5-50

Super elastisch achterwiel ø mm 160/40-80

Vooruitgang

Achterwiel aandrijving hand of mechanisch

Besturing

Systeem met stuur

Stoffi Iter systeem

Paneelfi Iters 1

Filtrerend oppervlak m² 2,25

Filtrerend materiaal cellulose of polyester

Stof opzuiging

Centrifugale ventilator met aanzuigcapaciteit m^3/h 950

Snelheidomwenteiing r.p.m. 2800

Verlaging in waterkolom fi Iterbak mm 18

Ventilator ∅ mm 230

Afsluiting aanzuig vlindermodel

Schudder stofpaneel

Systeem handmatig

Elektrische Motor

Vermogen 12V - 280W

Omwentelingen motor

Veiligheidsgraad

GEL-batterij

Autonomie

tpm 2800

IP 20

12V - 105Ah

4,5 uur

Geluid

Niveau van akoestiche druk met betrekking tot de werkplaats (EN ISO 11201/2010)

Geluidsvermogensniveau - gemeten / gegarandeerd (2000/14/CE All. V)

dB (A) < 70

dB(A) 85 / 88

Vibratie

Versnellingsniveau in frequentie (EN ISO 13754/2008)

m/s ^2 2,5

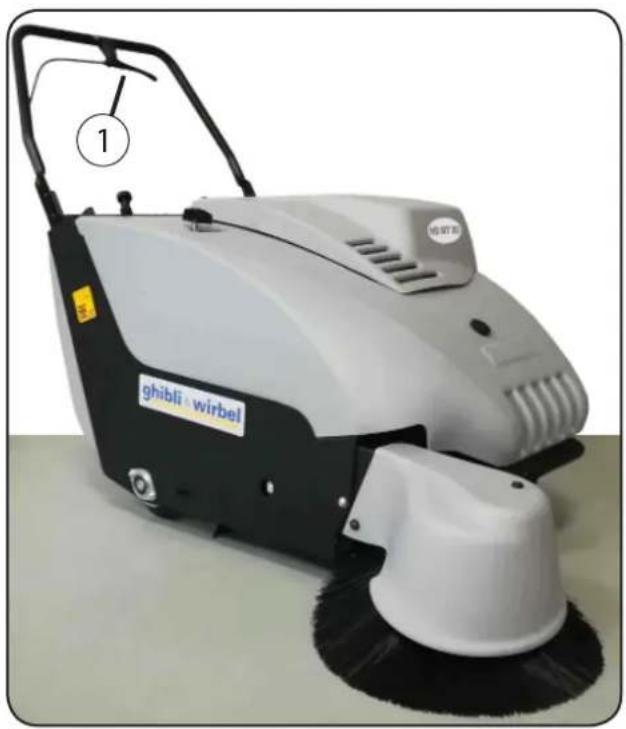

BESTURINGSELEMENTEN (FIG.2)

1. Bedieningshendel mechanische tractie
2. Knop voor het met de hand te schudden stoffi Iter
3. Hendel voor het omhoog-en omlaag brengen van de zijborstel
4. Knop om het aanzuigen af te sluiten
5. Instelling van de zijborstel
6. Sluiting van de opvangbak
7. Waarshuwingslampje van de batterij (root)
8. Instelling van de hoofdborstel
9. Wiel met rem
10. Startschakelaar

ALGEMENE VEILIGHEIDSNORMEN

De machine die in deze handleiding beschreven wordt, is geproduceerd overeenkomstig de EU richtlijn Machines 2006/42/CE (Machine richtlijn) en latere wijzigingen. Degene die verantwoordelijk is voor het beheer van de machine, is verplicht zich te houden aan de EU richtlijnen en aan de landelijk geldende wetten inzake de werkomgeving om zodoende de veiligheid en de gezondheid van de operators te waarborgen. Voordat de veegmachine gestart wordt, altijd de voorbereidende controles uitvoeren.

! Let op!

De machine mag alleen gebruikt worden door bevoegd personeel.

Het is verboden op de machine wijzigingen, veranderingen of labels aan te brengen die de veiligheid van het apparaat zouden kunnen beïnvloeden.

Voordat u de machine start, controleren of er door het werken van de machine niemand in gevaar wordt gebracht.

Altijd op zodanige wijze werken dat de stabiliteit van de machine niet in gevaar komt

! Gevaar!

Degene die voor het beheer van de machine verantwoordelijk is, dient de gebruikers op de hoogte te stellen zowel van de voorgeschreven wettelijke normen als van de volgende aanwijzigen:

• De vaste en/of mobiele beveilingen moeten altijd correct bevestigd op hun plaats blijven.
• Als voor welk motief dan ook deze beschermingen verwijderd, uitgeschakeld of kortgesloten worden, dient u te zorgen dat ze weer op hun plaats bevestigd en werkzaam zijn voordat de machine opnieuw ingeschakeld wordt.
• Gebruik de machine alleen waarvoor het geschikt is en wanneer het apparaat in technisch perfecte staat verkeert.
• Gebruik waar de machine voor geschikt is' betekent ook het opvolgen van de instructies voor gebruik en onderhoud alsook het uitvoeren van de inspectie- en onderhoudcontroles.
• Het is streng verboden ontvlambare en/of giftige stoff en op te zuigen.
• Het is streng verboden bewegende onderdelen van de machine aan te raken: indien dit absoluut noodzakelijk is, moet u de machine eerst uitschakelen.

GEBRUIK VAN DE VEEGMACHINE (FIG.3)

Normen voor het in gebruik nemen van de veegmachine

Installatie batterij

Installeer de batterij volgens het schema op de machine.

Voordat de motor aangezet wordt

• Waterniveau batterij controleren
- De zijborstel omhoog brengen door knop 3.fi g. 2 te gebruiken

MAX12V. DC MAX140 Ah

Handelingen om de motor aan te zetten

Sleutel inbrengen 10, fig 2, en kloksgewijze omdraaien; met deze handeling wordt de stroom aan het tractie systeem toegevoerd.

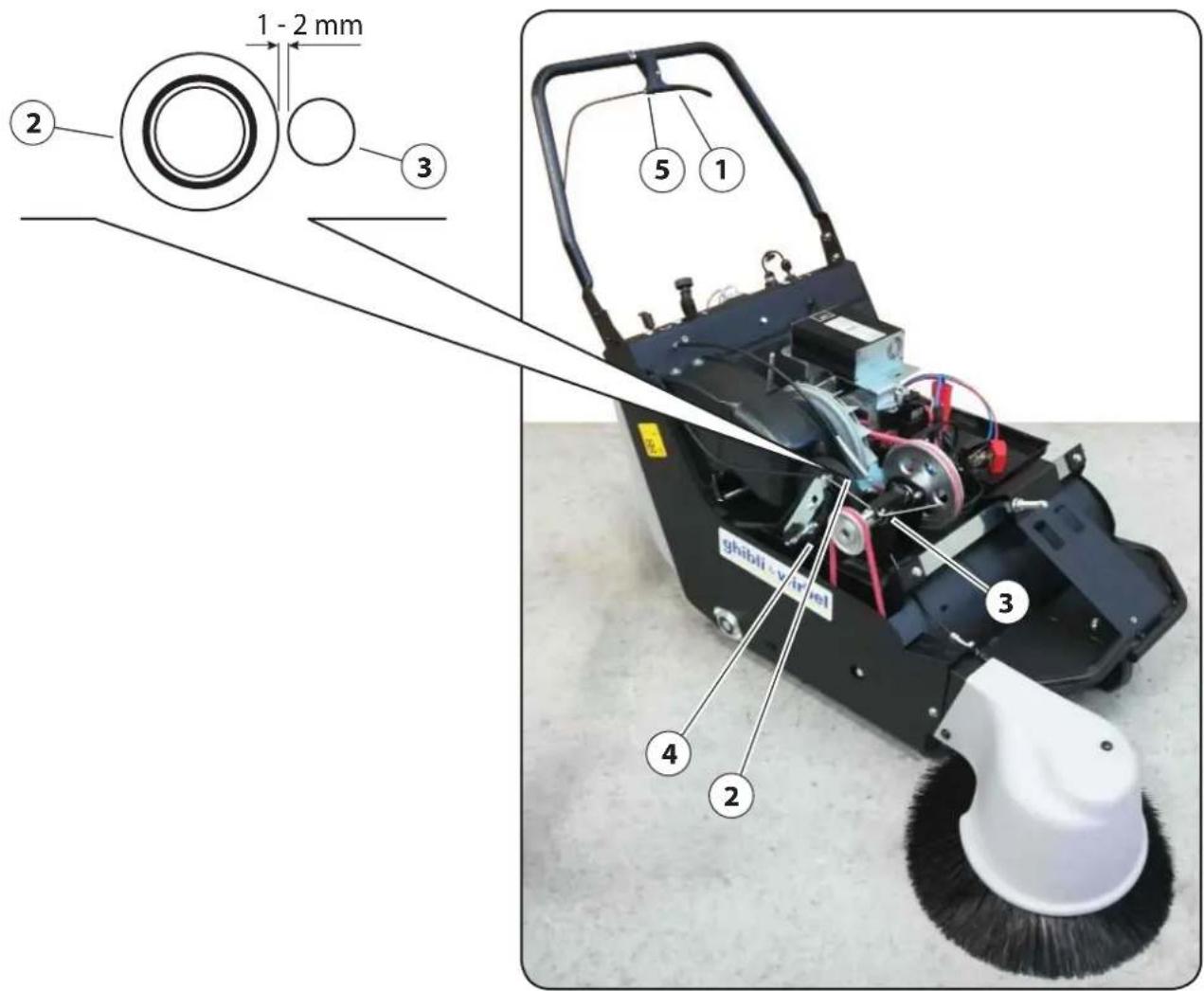

HANDELINGEN OM DE VEEGMACHINE TE LATEN WERKEN (FIG.4)

Vooruitgaan: het tractiesysteem wordt in werking gesteld door de hendel 1, omhoog te trekken( Dit wanneer de veegmachine van tractie is voorzien). Het wiel 2 gaat naar voren en drukt op de rol 3 waardoor de achterwielen door middel van de riem 4 in werking wordt gesteld. De afstand tussen de rol 3 en het wiel 2 moet in de ruststand van de veegmachine ongeveer (1-2) mm zijn.

Om deze bovengenoemde afmeting te behouden het register 5) gebruiken.

1 - 2 mm 2 3 5 1 3 4 2 shibii-vei-veil

! Let op!

• Geen touwen, ijzerdraad, hoepelbanden, water enz. opnemen.
• Wanneer grote voorwerpen aanwezig en dan speciaal lichte voorwerpen zoals bladeren en papier, het voorste gedeelte van de motorveger omhoog brengen door op het stuur te drukken; deze manouvre dient alleen, zolang als het opnemen van de bovengenoemde voorwerpen duurt.
• Af en toe het filterpaneel schudden door knop 2 (fig 2) in werking te stellen.
• Is het terrein dat geveegd moet worden vochtig, dan de aanzuigventilator sluiten door knop 4 (fig 2) te gebruiken; dit om het aanzuigfi lter niet te verstoppen.
• Geen brandende of smeulende sigarettenpeuken of ander dergelijk materiaal opzuigen.
• Onbevoegden mogen niet dichtbij de machine komen, denk hierbij vooral om kinderen.
• De machine mag alleen gebruikt worden door operatoren die toestemming hebben van de beheerder van de machine en die kennis genomen hebben van de inhoud van deze handleiding.
• Deze bedieners dienen lichamelijk en geestelijk geschikte personen te zijn die niet onder invloed staan van alcohol, drugs of medicijnen.

Controleer of:

• Zich op de machine geen vreemde voorwerpen bevinden (gereedschap, lappen enz);
• De machine na het starten geen vreemde geluiden maakt: indien dit wel het geval is, de veegmachine onmiddellijk uitzetten en de oorzaak van de storing nagaan; indien nodig, de leverancier van dit toestel raadplegen.
• Alle beveiligingen correct gesloten zijn.

Normen voor onderhoud

De motor altijd uitzetten en de contactsleutel verwijder tijdens reiniging of onderhoud van de machine of bij vervanging van onderdelen.

! Let op!

Onderhoud, revisie of reparatie dient alleen uitgevoerd te worden door gespecialiseerd personeel of door een bevoegd servicecentrum (leverancier toestel).

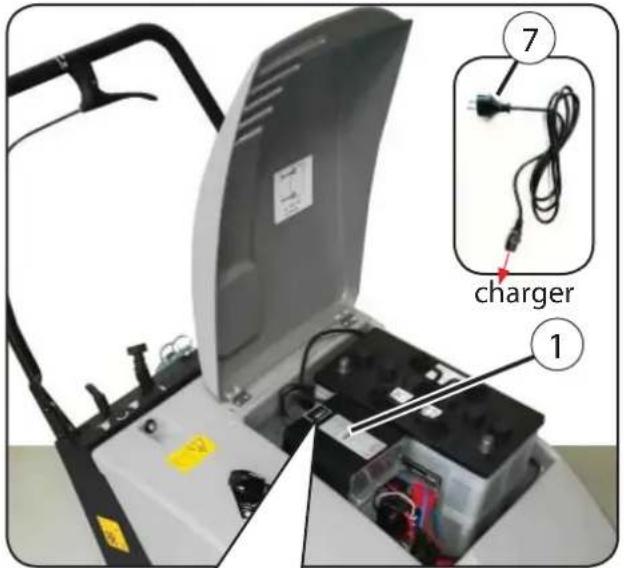

Let op! Machines met een batterijlader aan boord

Let er bij het schoonmaken van de machine op dat er geen water in de batterijlader komt.

! Let op!

Gebruik bij het reinigen van de machine geen hogedrukspuit.

ONDERHOUD (FIG.5 - FIG.6)

Hoofdborstel (Fig.5)

Door middel van de hoofdborstel wordt het vuil in de achterbak geladen.

! ¡Atención!

Nooit draden, touwen en dergelijke opnemen omdat deze rondom de borstel vast kunnen gaan zitten en de borstelharen kunnen beschadigen. Hoe dan ook, men dient een regelmatige controle uit te oefenen op de gesteldheid van de borstel.

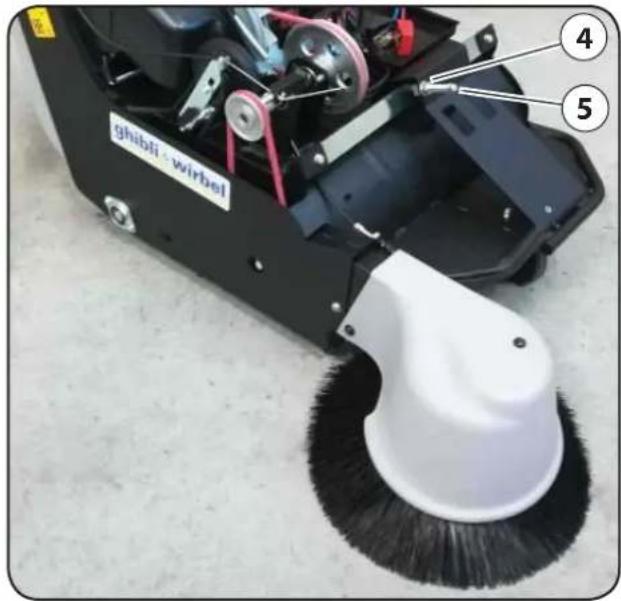

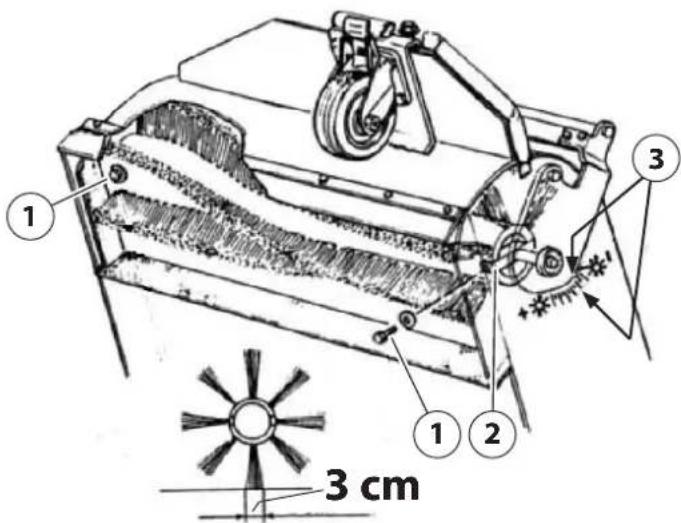

Verstellen van de hoofdborstel (Fig.5)

De hoofdborstel mag slechts licht met het terrein in aanraking komen, een spoor op de grond achterlatend van 3 cm breed (zie fi guur), dit wanneer de machine op een vlak stuk stil staat. Wanneer de hoofdborstel, in werkstand, het terrein niet meer raakt en sporen vuil achterlaat, betekent dat, dat deze versleten is op de 5 mm diameter, daarom moet het verlagen op de volgende manier gebeuren:

• De moer 4 losschroeven,
- knop 5 in wijzerzin omdraaien en een inkeping gebruiken. Elke inkeping correspondeert met een verlaging van de borstel van 2,5 mm en een spoor van 3 cm.
• Nu moer (4) weer vastschroeven.

! Let op!

De tweede inkeping en de pijl 3 (fi g4) komen overeen met de werkstand van een nieuwe hoofdborstel (spoor van 3 cm).

Vervanging Hoofdborstel (Fig.5)

• De hoofdborstel verwijderen en de motorveger bij de voorkant omhoog brengen.
• De twee schroeven 1 die de borstel vastmaken aan de sleep pinnen 2, losmaken.
• De oude borstel verwijderen en vervangen door de nieuwe.

1 2 3 3 cm

ghibli-wirbel ④ ⑤

ONDERHOUD (FIG.5 - FIG.6)

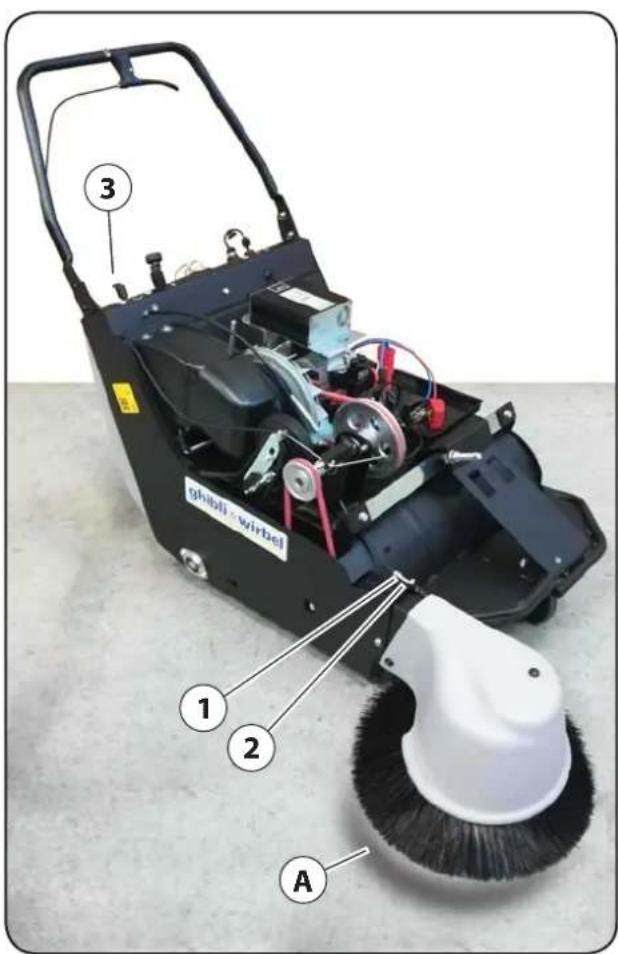

Zijborstel (fi g.6)

De functie van de zijborstel is om vuil uit hoeken en zijkanten op het spoor van de hoofdborstel te brengen.

Regeling Zijborstel (fi g.6)

De zijborstel moet een spoor A zoals op foto te zien is achterlaten.

Om dit te krijgen moet de hoogte vanaf de grond geregeld worden naarmate de borstelharen versleten raken door het losser maken van de koker 2, register 1.

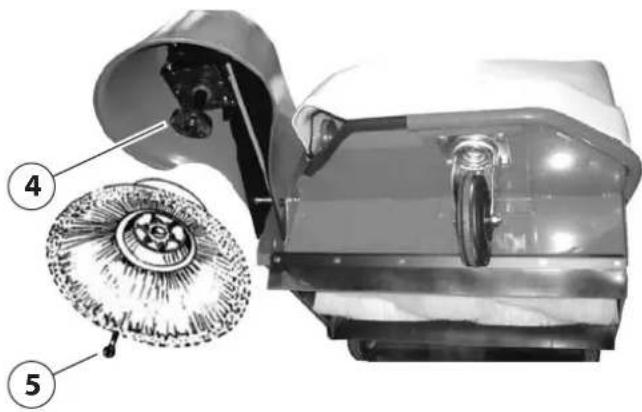

Vervanging zijborstel (fi g.6)

De drie schroeven 5 verwijderen waardoor de borstel van het support 4 losgemaakt kan worden.

! Let op!

De zijborstel, met de machine in ruststand, moet altijd van de grond los zijn, dit om deformatie van de borstelharen te voorkomen zoals kreukels en vouwen.

ghibli-wirbel 1 2 3 A

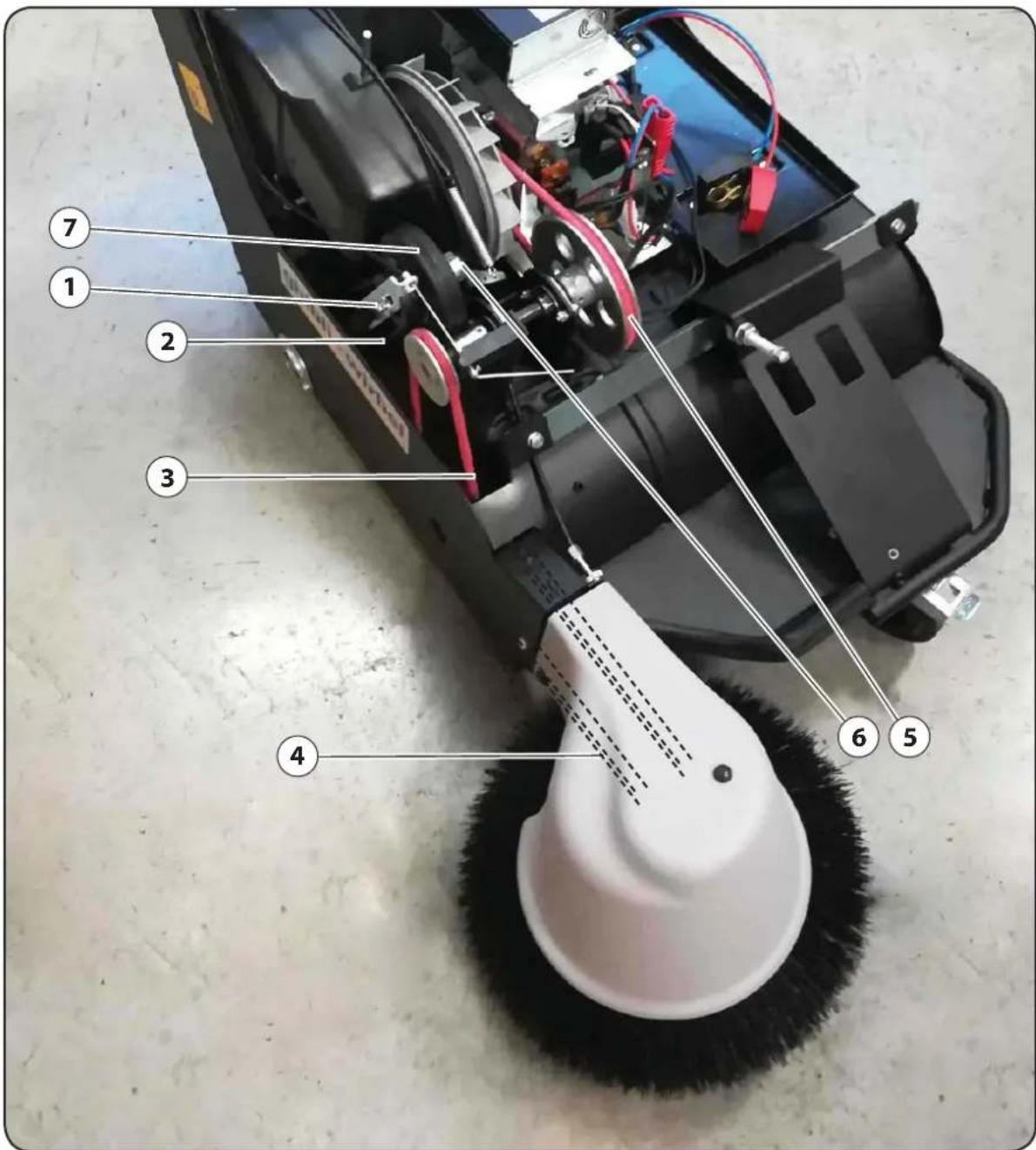

De riemen (3-4-5) zijn van het elastische type en de spanning regelt zich automatisch. De riem 2 die de tractieaandrijving voert moet op de volgende wijze gespannen worden:

• Schroef 1 en moer 6 losmaken
- Het tractiewiel 7 opheff en en de schroef en moer aanschroeven

! Let op!

Na deze handeling de afstand tussen de rol en het wiel 7 controleren (zie Fig. 4)

De stoffilter dient om de door de ventilator aangezogen stoffige lucht, te filtreren en behoort daartoe constant in optimale funtionerende toestand te verkeren.

! Let op!

Wanneer de veegmachine stof op laat waaien betekent dat, dat de fi iter vuil is.

Filterschoonmaken

Om de filters schoon te maken de volgende handelingen verrichten

• Verscheidene keren knope 4 die met het hamertje 5 verbonden is oplichten en met kracht op de rand van het filter 1 terug laten komen, de daardoor ontstane trillingen zorgen ervoor dat het stof zich van het filter losmaakt.
• Ongeveer elke maand, om een betere werking van de machine te krijgen, het filter 1 compleet verwijderen en goed schoonmaken door een luchtstraal te gebruiken of nog beter een stofzuiger.

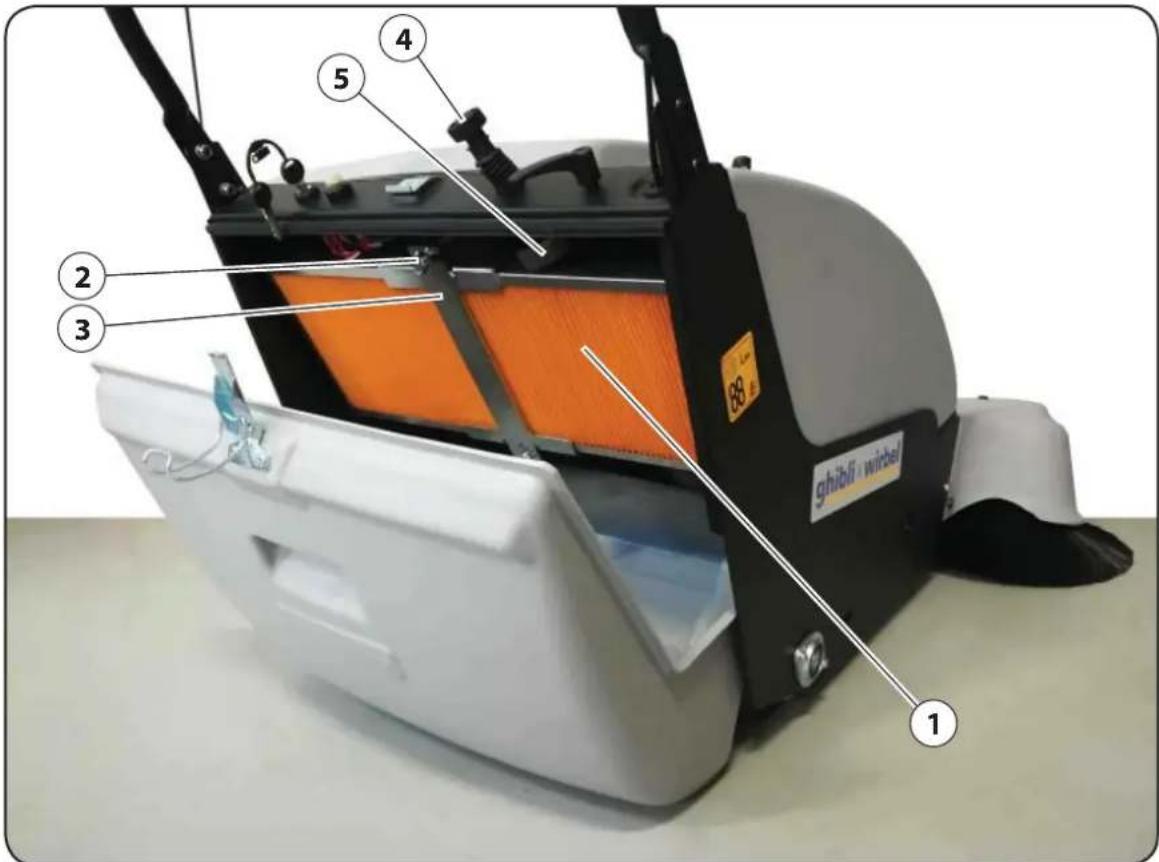

Verwijderen van het luchtfi Iter

Handeling voor het verwijderen van het luchtfi Iter:

• De vuilnisbakken weghalen
- Detwee vleugelmoeren 2 losschroeven en de sperbout van het fi lter 3 verwijderen
• Het filter 1 weghalen

1 2 3 4 5 ghibli-wibel

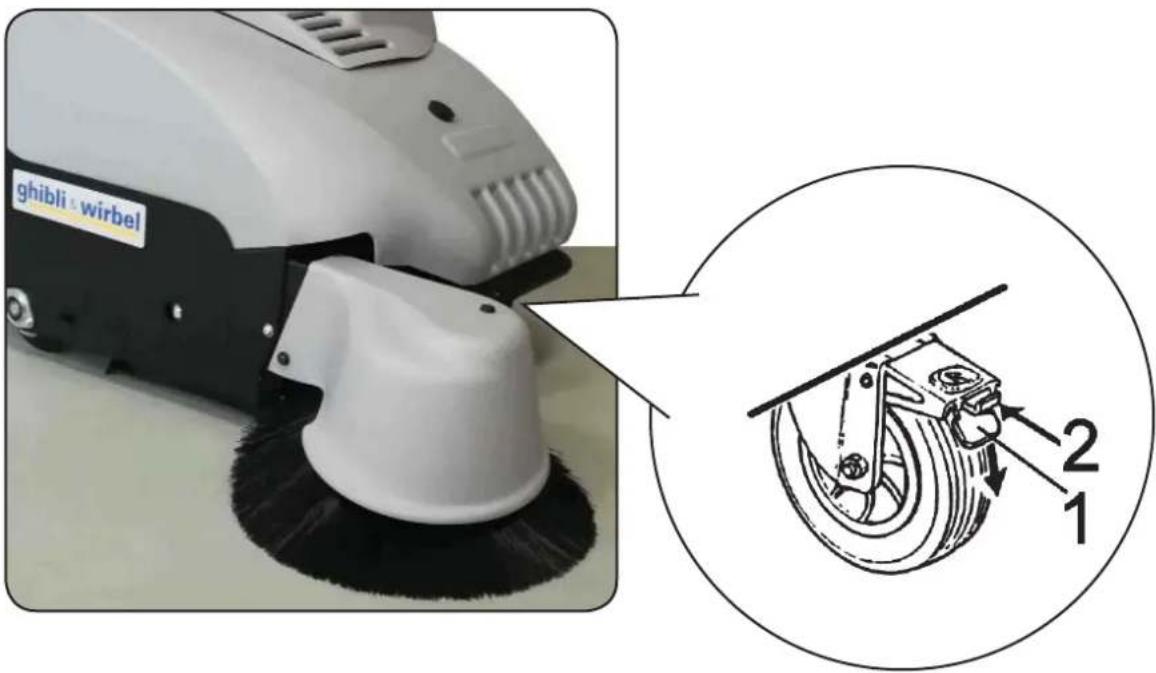

PARKEERREM (FIG.9)

Wanneer de veegmachine niet gebruikt wordt, dient de parkeerrem geactiveerd te worden.

Voor het vergrendelen of ontgrendelen van het wiel, gaat u als volgt te werk:

• Vergrendelen: met behulp van de voet de hendel 1 indrukken.
• Ontgrendelen: met behulp van de voet de hendel 2 indrukken.

ghibli wirbel 2 1

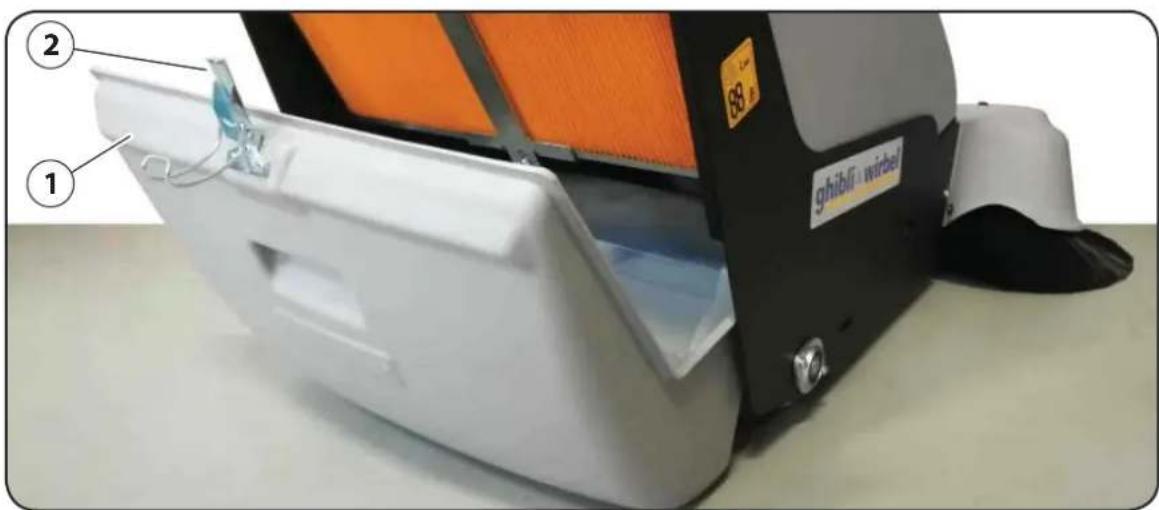

OPVANGBAK (FIG.10)

Wanneer de veegmachine geen stof en vuil meer opneemt, betekent dit dat de opvangbak vol is. Ga als volgt te werk:

- Schakel de motor af en neem de opvangbak 1 af door de klem 2 te openen.

Let op!

Leg altijd de motor af, alvorens de opvangbak af te nemen

- Monteer de opvangbak opnieuw door de klem 2.

② ① ghibli wirbel

ELEKTRISCHE INSTALLATIE EN BEDRADING DIAGRAM (FIG.11)

Opladen van de batterij

Wanneer het batterij waarschuwingslicht 2 (rood) aangaat, dient u de batterij op te laden met de daartoe bijhorende stekker (9), door deze in het contact (6) te steken en met behulp van een batterijlader van 12 V 15 A.

! Let op!

De leidingen van stekker (9) verbinden met de batterijlader ALVORENS men de stekker in het contact steekt.

Onderhoud Batterij

De batterij moet altijd proper en droog gehouden worden. Ongeveer wekelijks, afhankelijk van het gebruik, het batterij niveau controleren. Indien nodig gedistilleerd water bijvullen. Af en toe de batterijlader controleren.

De ruimte waarin opgeladen wordt moet een goede ventilatie hebben. Niet met vuur bij de batterij komen zolang deze opgeladen wordt.

! Gevaar!

De batterij vloeistof is bijtend en de gassen kunnen leiden tot explosies.

Vermijden kortsluitingen. Nooit omgekeerde polariteit.

Duur

De veegmachine kan ongeveer 4,5 uur werken met volle batterij.

Mocht de duur aanzienlijk korter zijn, dan de volgende controle uitoefenen:

• Nagaan of de borstels niet meer dan nodig op de grond drukken.
• Nagaan of geen touw, ijzer en draden om de hoofdborstel zijn gaan vastzitten of zich opgehoopt hebben aan de zijkant, dit kan namelijk een abnormale absorbatievermogen tot stand brengen.
• Zeker maken dat de batterij voor gebruik opgeladen is.

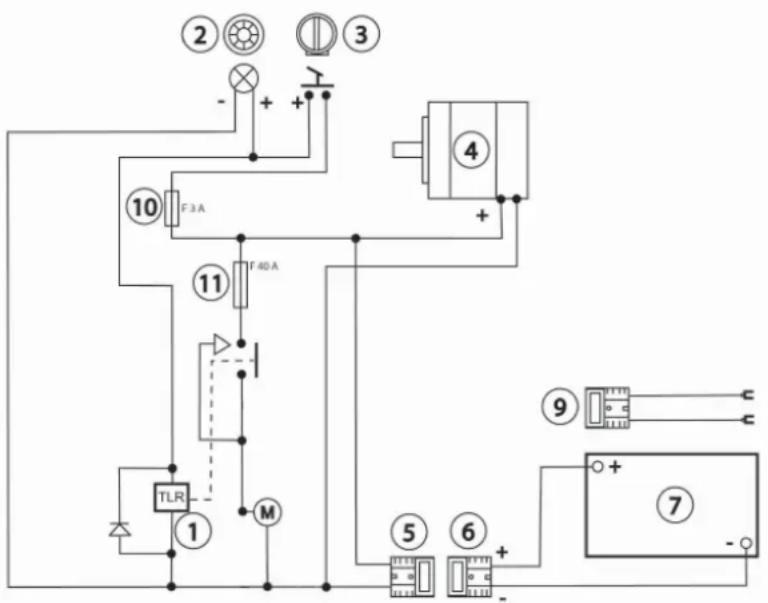

Beschrijving van de bedrading diagram

1. Afstandsschakelaar
2. Waarschuwingslicht lege batterij
3. Startsleutel
4. Elektrische motor 12 V - 280 W
5. Stekker
6. Contact
7. Gel-Batterij 12V - 105Ah
9. Stekker met draden om batterij op te laden
10. Zekering 3 A
11. Zekering 40A

② ③ - + + - + 10 F 3 A 11 F 40 A TLR ① M ④ + ⑨ ⑥ + - ⑦ - +

VEILIGHEIDSCONTROLES

! Let op!

1. De veegmachine dient in de volgende gevallen door een gespecialiseerde technieker geïnspecteerd te worden, deze monteur controleert de veiligheidsvoorzieningen en de aanwezigheid van beschadigingen of slijtage:

• Voor de eerste ingebruikname
- Na wijzigingen en reparaties
- Periodiek, volgens tabel "Periodiek onderhoud en controles".

1. Elke zes maanden de goede werking van de veiligheidsvoorzieningen controleren; de inspectie moet uitgevoerd worden door gespecialiseerd, bevoegd personeel. Ter garantie van de goede werking van de veegmachine, dient de machine elke 5 jaar door erkend personeel of door een bevoegd servicecentrum gereviseerd te worden.
2. Degene die verantwoordelijk is voor het beheer van de machine moet jaarlijks een inspectie van de veegmachine uitvoeren. Bij deze controle moet vastgesteld worden of de machine voldoet aan de technische veiligheidsnormen die door de geldende wetgeving voorgeschreven zijn. Na de inspectie wordt op de machine een label aangebracht als bewijs van uitgevoerde test.

Tabel van periodieke controles voor het onderhoud		elke uur...
		8 40	150 50	00 150	0
1 Riemen controleren √
2	Hoofdborstel vrij van draden enz.	√
3 Controle stofffilter √
4 Vervanging stoffi Iter					√
5 Breedte spoor hoofd-en zijborstel controleren		√
6 Vloeistof batterij controleren √
7 Koolborstels elektrische motoren controleren			√

ONDERZOEK NAAR DEFECTEN

Gebrek	Oorzaak	Verhelpen
Zware voorwerpen worden niet opgenomen en er blijft een spoor van vuil achter.	Rijsnelheid te groot	Rijsnelheid verminderen
	Spoor te licht	Spoor afstellen
	Versleten borstel	Stel de borstel na of vervang de borstel.
	Borstel met gebogen haren en met touw e.d. omwikkeld.	Materiaal verwijderen
Teveel stof op de grond achter gelaten of uit de flap komende.	Verstopt filter	Filter schoonmaken
	Versleten of kapotte flap	Flap vervangen
Stof die uit de ventilator komt	Kapotte filters	Vervangen
Voorwerpen die er van voren uitgegooid worden.	Voorflap kapot	Vervangen
Voorflap wordt opgelicht door borstel	Te lange flap	Vervangen
Te snelle verslijting van de borstel	Te zwaar spoor	Kleiner spoor breedte gebruiken
Teveel of onregelmatig lawaai van de hoofdborstel.	Voorwerpen die om de borstel vastzitten.	Weghalen
Hoofdborstel draait niet	Transmissie riem kapot	Vervangen
Batterij loopt gauw leeg	Geen vloeistof in batterij	Niveau herstellen
	Element kortsluiting	Batterij vervangen
	Elektrische motor overbeladen	Absorbatievermogen motor controleren
	Klemverbinding batterij te slap	controleren en vastdraaien
	Touw om hoofdborstel	Weghalen
	Geblokkerde lagers	Vervangen
	Spoor borstel te zwaar	Registreren
Batterij die te vlug leegloopt	Te weinig op geladen	Oplaattijd regelen
	Geoxydeerde polen	Bouten aanschroeven

VEILIGHEIDSINFORMATIE

!Reiniging

Tijdens het reinigen en wassen van de machine dienen agressieve en/of zure schoonmaakmiddelen voorzichtig gebruikt te worden.

Houdt u aan de aanwijzingen van de producent van de reinigingsproducten en gebruik zo nodig beschermende kledingstukken (overall, handschoenen, bril e.d.). Zie ook de EEG richtlijnen hierover.

!Explosieve atmosfeer:

De machine is niet ontworpen voor het werken in ruimtes met mogelijke aanwezigheid van explosief gas, stof of damp; gebruik van de veegmachine in explosieve atmosfeer is derhalve VERBODEN.

! Afvoer van schadelijke stoff en:

Voor afvoer van verzameld vuil, machinefilters en afgewerkt materiaal als accu's, motorolie e.d. dient u zich te houden aan de geldende landelijke normen inzake vuilafvoer en vuilverwerking.

! Verschroten van de machine:

In geval van verschroten van de machine de verschillende materialen (zie EEG-richtlijnen) verdelen naar verwerkingstype, zodat afvoer volgens de geldende normen geschiedt.

Gevaarlijk materiaal zoals accu's, afgewerkte olie e.d. laten afvoeren door gespecialiseerde bedrijven.

INFORMATIE VOOR DE GEBRUIKERS

(voor producten van het "PROFESSIONELE" type)

Aldus art.13 van het Wetsdecreet van 25 juli 2005, nr.151 "Uitvoering van de Richtlijnen 2002/95/EG, 2002/96/EG en 2003/108/EG, betreffende de beperking van het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, en ook de verwerking van afval.

Het symbool van de doorkruiste afvalcontainer, dat aangebracht is op de apparatuur of op de verpakking, duidt aan dat het product na zijn nuttige levensduur gescheiden van het andere afval moet ingezameld worden.

De gescheiden afvalinzameling van deze apparatuur, op het einde van zijn levensduur, wordt georganiseerd en bestuurd door de producent. De gebruiker moet dus de producent contacteren, en het systeem volgen dat de producent zelf toepast om de apparatuur op het einde van zijn levensduur gescheiden in te zamelen.

De gepaste gescheiden afvalinzameling van de afgedankte apparatuur voor de volgende recyclage, de behandeling en de verwerking die milieucompatibel is, draagt toe tot het vermijden van negatieve effecten op het milieu en de gezondheid, en bevordert het hergebruik en/of de recycling van de materialen waaruit de apparatuur bestaat.

Wanneer de houder het product illegal verwerkt, zullen administratieve sancties toegepast worden volgens Wetsdecreet nr. 22/1997" (artikel 50 en volgende van Wetsdecreet nr. 22/1997).

De verpakking van de machine bestaat uit recyclebare materialen. Breng de verpakking dus naar een verzamelpunt voor recyclebaar afval.

ACCESSORI OPZIONALI

Batterijlader aan boord"CBHD1"

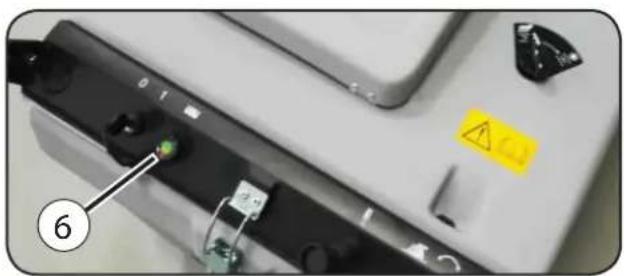

Gebruik dit alleen de batterijlader wanneer de batterij leeg is (zie controlelamp 6). Als volgt te werk gaan:

! LEES ZORGVULDIG HANDBOEK VAN VERRICHTINGEN 2 VAN DE BATTERIJ LADER 1.

Controleer dat de spanning van het elektriciteitnet 220V is.

Til de motorkap op en en de stekker 7 van de batterijlader aan het elektriciteisnet verbinden, de batterijlader doet eerst een self-check,schakelt later rood licht 3 in en begint dan de batterij te laden.

Het laden kunt volgen via de leds en lopen van Rood 3 aan Gele 4 aan Groene 5.

De batterij is volledig geladen wanneer groen licht "is verlicht" is, de batterijlader schakelt automatisch uit.

Verwijder de stekker van de batterijlader uit het elektriciteisnet. Batterijenvloeistofpeil controleren.

! Let op!

Tijdens de oplaadfase van de batterij dienen om veiligheidsredenen de elektrische installatie en de elektrische bedieningen van de machine losgekoppeld Te zijn.

6
