BWA530 - Verlichting BeamZ - Gratis gebruiksaanwijzing en handleiding

Merk	BeamZ
Model	BWA530
Producttype	LED-effectprojector
Beschermingsgraad	IP65 (stofdicht en beschermd tegen spatwater)
Verlichtingssterkte	8003 lx op 1 m
Flitsfrequentie (strobe)	1 tot 20 Hz
Bedieningsmodi	DMX512, Automatisch, Sound Active, Handmatig, Strobe, Blackout
DMX-connector	XLR 3-pins (ingang/uitgang)
Afstandsbediening	Ja, met CR2025 knoopcelbatterij (inbegrepen)
Instellingen	Snelheid, fade, helderheid, kleurselectie (R, G, B, A, wit, amber)
Voeding	Directe netaansluiting (raadpleeg het etiket op het apparaat voor exacte waarden)
Ventilatie	Vrije ruimte van minimaal 50 cm rond het apparaat
Bevestiging	Stabiel oppervlak of hangende montage met veiligheidskabel
Omgevingstemperatuur tijdens gebruik	-5°C tot +45°C
Gebruik	Binnen en tijdelijk buiten (evenementen)
Onderhoud	Reiniging met zachte, pluisvrije doek, geen oplosmiddelen
Veiligheid	Niet direct in de lichtstraal kijken, installatie door gekwalificeerd personeel, gebruik een veiligheidskabel
Repareerbaarheid	Reparaties door erkende technicus, vervang zekeringen door identieke modellen

Veelgestelde vragen - BWA530 BeamZ

Hoe gebruik ik de afstandsbediening voor de eerste keer?

Verwijder het beschermfolie dat tussen de batterij en de contacten in het compartiment van de afstandsbediening is geplaatst. Anders werkt de afstandsbediening niet.

Wat moet ik doen als het apparaat niet aangaat?

Controleer of het apparaat goed is aangesloten en of het stopcontact onder spanning staat. Controleer de kabels en aansluitingen. Als het probleem aanhoudt, neem dan contact op met de Beamz-ondersteuning.

Hoe stel ik de DMX-modus in?

Druk op de DMX-knop van de afstandsbediening om de DMX-modus te activeren. Zorg ervoor dat de DMX-controller is aangesloten en dat het DMX-adres van het apparaat correct is ingesteld.

Hoe reinig ik de projector?

Koppel het apparaat los en laat het afkoelen. Gebruik een zachte, schone en pluisvrije doek bevochtigd met een milde reinigingsoplossing. Gebruik nooit oplosmiddelen of schurende middelen.

Kan ik dit apparaat buitenshuis gebruiken?

Ja, dankzij de beschermingsgraad IP65 is het beschermd tegen stof en spatwater. Het is echter ontworpen voor tijdelijk buitengebruik (evenementen) en niet permanent.

Hoe bevestig ik het apparaat aan het plafond?

Gebruik gecertificeerde klemmen en een veiligheidskabel bevestigd aan de daarvoor bestemde bevestigingspunten. Houd een veiligheidsafstand van minstens 50 cm rond het apparaat aan voor ventilatie.

Wat moet ik doen als het licht abnormaal knippert?

Dit kan te wijten zijn aan oververhitting. Laat het apparaat afkoelen, verlaag de omgevingstemperatuur en zorg ervoor dat de ventilatie vrij is. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe vervang ik de batterij van de afstandsbediening?

Druk op het kleine lipje met een gleuf naar rechts en verwijder de batterijhouder. Vervang deze door een 3V knoopcelbatterij van het type CR2025 met inachtneming van de polariteit (pluspool naar boven).

Wat is de veiligheidsafstand die rond het apparaat moet worden aangehouden?

Zorg voor een vrije ruimte van minstens 50 cm rond het apparaat voor een goede ventilatie. Bovendien moet tijdens de installatie het gebied onder de montageplaats ontoegankelijk zijn voor het publiek.

Hoe reset ik het apparaat?

Koppel het apparaat los van de netvoeding, wacht een paar minuten en sluit het weer aan. Dit zorgt voor een volledige reset van het systeem.

GEBRUIKSAANWIJZING BWA530 BeamZ

WAARSCHUING! Lees deze gebruksaanwijzing zorgvuldig door voordat u met het apparaat gaat werken en bewaar deze handleiding voor toekomstig gebruik. Het bevat belangrijke informatie over de installmentie, het gebruik en het onderhoud van het apparaat.

Uitpakken en zorgvuldig controleren of er geen transportschade is voordat u het apparaat gebruikt.
- Lees deze instructies aandachtig door en volg de instructies op.
Neem alle veiligheidswaarschuwingen in acht. Verwijder nooit veiligheidswaarschuwingen of andere informatie van het apparaat.
Zorg ervoor dat er geen ventilatiesleuven geblokkeerd zich, anders zal het apparaat oververhit raken.

WAARSCHUING! Voordat u het apparaat verbind met een contactdoos, moet u eerst controeren of de netspanning en -frequentie overeenkomen met de op de apparatuur aangegeven waarden. Als het apparaat een spanningsselectieschakelaar heeft, sluit het apparaat alleen aan op het stopcontact als de waarden van het apparaat en de waarden van de netspanning overeenkomen. Als het bijgeleverde netsnoer of de voedingsadapter niet in uw stopcontact past, neem dan contact op met uw elektricien.

• Controller na het aansluiten van het apparaat alle kabels om schade of ongevallen, bijv. door struikelgevaar, te voorkomen.
  Zorg ervoor dat het netsnoer nooit gekrompen of beschadig raakt. Controleer het apparaat en het netsnoer vanijd totijd.
  Trek allijd de stekker uit het stopcontact wonneer het apparaat Niet wordt gebruikt of voordat u het apparaat schoonmaakt! Pak het netsnoer alleen bij de stekker vast en trek nooit aan het netsnoer.
  Haal de stekker van het netsnoer en de voedingsadapter uit het stopcontact als er gevaar bestaat voor blikseminslag of voor langere perioden van buitengebruikstelling.
  Schakel het apparaat Niet snel acheer elkaar in en uit.
• Sluit het apparaat Niet aan op een dimmerpack.
• Installee het apparaat op een goed geventilerde plaats.
• Plaats nooit materiaial over de lens.
  Laat het zonlicht nooit direct op de lens schijnen, ook Niet als het apparaat Niet in werking is.
  Zorg altijd voor een vrij luchtruiimte van minstens 50 cm rondon het apparaat voor ventilatie.
  Zorg ervoor dat de ruimte rondom en onder de montageplek worden afgezet tijdens het [de]monteren of onderhoud van het apparaat.
  Voor gebruik bij montagehoogte >100 cm, bevestig het apparaat allijd met een geschikte veiligheidskabel. Bevestig de veiligheidskabel alleer op de juiste bevestigingspunten. De veiligheidskabel mag nooit aan de transporthandgrepen worden bevestigd!
  Kijk nooit direct aan de lichtbundel. Houd er rekening mee dat snelle veranderingen in de verlichting, bijv. knipperlicht, epileptische aanvallen konnen verroorzaken bij Lichtgevoelige personen of personen met epilepsie.
• Dit apparaat is nicht ontworpen voor permanent gebruik. Consistente bedieningspauzes zullenervoortzorgen dat het apparaat lang zonder defecten van diest za jnr.

NAARSCHUING! Als het netsnoer van het apparaat is voorzien van een aardingscontact, moet het worden aangesloten op een stopcontact met een beschemmende aarding. Deactiveer nooit de beschemmende aarding van een netsnoer.

Zorg ervoor dat het apparaat Niet wordt blotgesteld aan extreme但它，vocht of stof.
- Reinig het apparaat met een droge doeck.
Raak het apparaatijdens de werkig ervan Niet met blote handen aan (de behuizing kan zeer heet worden). Laat het apparaat ten minste 5 minutes afkoelen alvorens.Deze te hanteren.
- Dit apparataat is uitsluitend ontworpen voor gebruik binnenshuis, gebruik deze apparatuur Niet in de onmiddelijkne nabijheid van vloeistof (niet van toepassing op speciale buitenapparatuur - in dit geval, neem de speciale instructies hieronder in acht). Stel dit apparaat Niet bloot aan brandbare materialen, vloeistoffen of gassen.
- Als het apparaat is blootgesteld aan drastische temperatuurschommelingen (bijv. na transport), schakel het dan Niet onmiddelijk in. Het ontstane condenswater kan uw apparaat beschadigen. Laat het apparaatuitgeschakeld tot het op kamertemperatuur is.
- Probeer nooit dethermostaatschakelaar of zekeringen te omzeilen.
- Dernonteer of wijzig het apparaat Niet.
- Gebruik voor verranging alleen zekeringen/lampen van hetzelfde type en vermogen.
- Reparations, onderhoud en elektrische aansluiting moeten worden uitgevoerd door een gekwalificeerde technicus.
- De omgevingstemperatuur moet alkijt tussen -5^ C en +45^ C liggen.
- Als dit apparaat op een andere manier worden gebruikt dan beschreiben in deze handleiding. kan het product beschadigd raken en vervalt de garantie.
- Plastic zakken要去en buiten het bereik van kinderen worden gezhonden.
- Het apparaat moet buiten het bereik van kinderen worden geinstalleerd. Laat het apparaat nooit zonder toezicht draaien.

Dit symbool op het product of op de verpakking geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In plaats waar van moet het worden overhandigd aan het toepasselijke inzamelpunt voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product op de juiste wijze worden afgevoerd, helpt u mogelijke negatieve gevolgen voor het milieu en de menselijk gezondheid te voorkomen, die anders zonden konnen worden veroorzaakt door ongepaste afvalverwerking van dit product. Het recyclen van materielen draagt bij tot het behoud van natuurlijke hulpbronnen. Voor meer gedetailleerde informatie over het recyclen van dit product kunt u contact opnemen met uwplaatselijke gemeente, uwuisvuldienst of de winkel waar u het product hebt gekocht.

UITPAKKEN

LET OPI Onmiddelijk na ontvangst, zorgvuldig uitpakken van de doos, controller de inhoud om ervoor te zorgen dat alle onderden aanwezig zijn en+zijn in goede staat+zijn ontvangen. Bij transportschade of ontbreken van onderden onmiddelijk de verkopen de partij

inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking worden geretourneerd.

Als het apparaat is bloatgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat Niet onmiddelijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en stek verwolgens de voeding stekker in het stopcontact.

AANSLUITSPANNING

Op acheerzijde van het apparaat staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt, bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag geen dimmer of regelbare voeding worden gebruikt.

WAARSCHUING! Sluit het apparaat aktijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

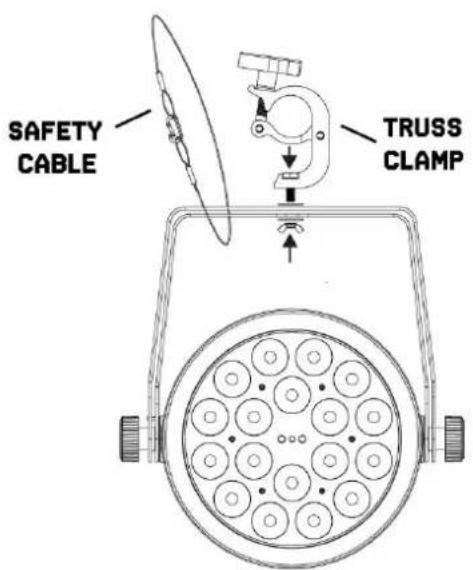

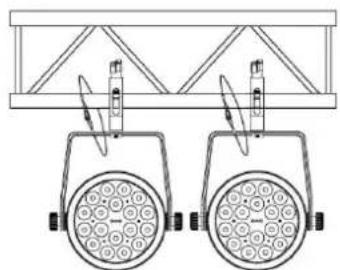

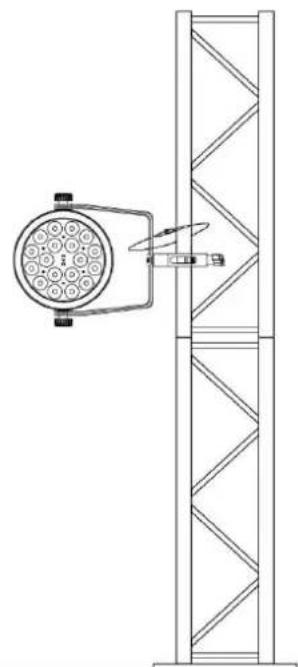

RIGGING

Het apparaat kan op een stabiele en gelijkmatte ondergrund worden opgesteld. Door middel van de bevestigingsmogelijkheden van de grondplaat kan het apparaat ook ondersteboven aan een truss gemonteerd worden, zie onderstaande afbeelding. Voor de bevestiging zich gecertificierde klemmen met de juiste werklast vereist. Volgens de afbeelding, worden de quick-lock bouten van de omega beugels in de openingsin de bodemplaat geplaatst en rechtsom gedraaid tot ze vergrendelen (tot aan de aanslag). De montageplaats要去 voldoende stabel zich en een gewicht van 10 keer het gewicht van het apparaat konnen dragen. Borg het apparaat met een verilghesdkabel, zodat deze Niet maar beneden kan vallen.

Volg bij het uitvoeren van een installmentie altijd de Europese en nationale richtlijnen met betrekking tot rigging, truss en alle andere veiligheidskwesties. Laat de installmentie altijd controeren door een geauthoriseerde dealer!

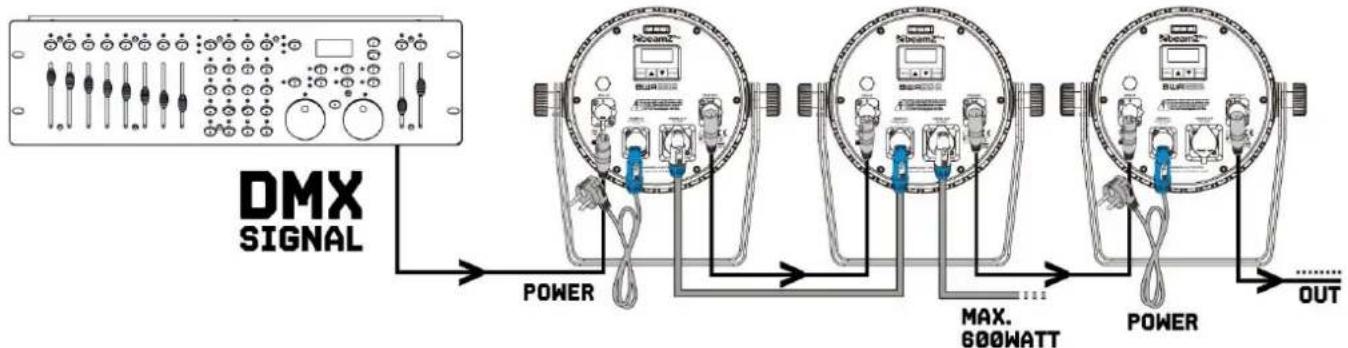

DMX BEDIENING

Als u gebruik maakt van een standard DMX-lichtstuurtafel, kunt u de DMX uitgang van de lichtstuurtafel rechtstreeks aansluiten op de DMX ingang van het eerste apparaat. Sluit altd de DMX uitgang aan op de eerst volgende DMX ingang van het volgende apparaat totdat alle apparaten zijn aangesloten.

LET O! Bij het lijste apparaat, dient u de DMX-lijn af te sluiten met een eindweerstand. Neem een XLR connector en soldeer een 120 Ohm wonderstand tussen signal [-] en signal (+)en stek dieze in de DMX uitgang van het lijste apparaat in de lijn.

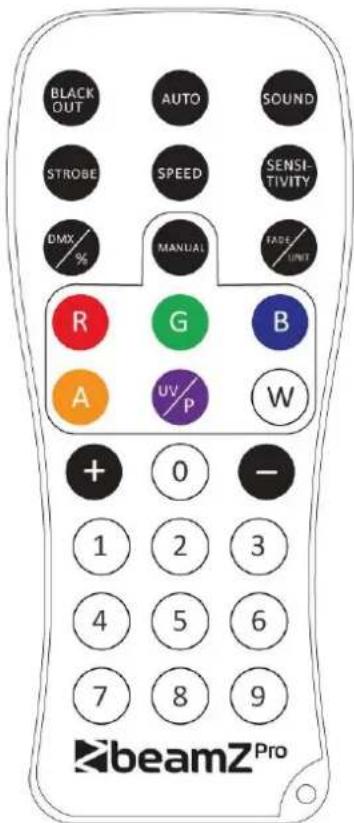

AFSTANDBEDIENING

BLACK OUT MODE

Druk op [BACK-OUT] ut te schaken. Druk nogmaals op om terug te gaan maar de LASTE modus.

AUTO MODE

In de "AUTO" modus zullen de voorgeprogrammeerde Lichtshows vertoond worden. Voor het inschakenen van de Auto-modus:

1. Druk op Autogfstandsbediening.
2. Druk op om kiezen:tussen de verschillende programma's.

STROBE MODE

In de "STROBE" modus kurz u de stroboscoop snelheid voor de "AUTO" en "SOUND" mode aanpassen.

Voor het inschakelen van de Strobe-modus:

1. Druk op @TRBEEstandsbediening.
   2.Druk op on de snelheid te verhogen of te verminderen.
2. Druk nogmaals op STROBEtroboscoopuit schakelen.

SPEED MODE

In de "SPEED" modus kurz u de snelheid van de "AUTO" en "SOUND" mode aanpassen.

Voor het inschakelen van de Speed-modus:

1. Druk op <SPEDstandsbediening.
   2.Druk op one slenlheid te verhogen of te verminderen.

DMX / % MODE

In de "DMX" modus kurz u de bediening via DMX in- en uitschakelen.

1. Druk op v afstandsbediening om de functie in te schakelen.
2. Druk nogmaals op DMIX de functie uit te schakelen.

MANUAL MODE

In de "MANUAL" modus kurz u de kleuren handmatig bedieren.

1. Druk op CHANALstandsbediening.
   2.Druk op R, Goodw. wit of amber] om de gewenste kleur te kiezen.
2. Druk nogmaals op R , G , B , W , A (rood, groen, blauw, wit of amber) om kleur te sluiten.
3. Druk op one percentage van elke kleur te verhogen of te verlagen.

FADE / UNIT MODE

Om de FADE snelheid van het automatische programma, het muziek gestuurd programma en de handmatige modus aan te passen.

1. Druk op op de afstandsbediening.
2. Druk nogmaals op om de Fade-modusuit te schakelen.

NUMBER 1-9

Om de helderheid van het automatische programma, muziek gestuurd programma en de handmatige modus aan te passen.

Druk cijfer on helderheid van het apparaat te wijzigen.

LET OP! De afstandsbediening is voorzien van een batterij. Een isolerende folie tussen de batterij en de batterij contacten voorkomt dat de batterij tijdens transport ontlaad. Voorafgaand aan het eerste gebruik, verwijder de folie van de batterijhouser aan dechterzijde van de afstandsbediening. Anders worden de werkung van de afstandsbediening is Niet möglich.

Indien het bereik van de afstandsbediening afneemt, verrang dan de balterij. Aan de achterzijde van de afstandsbediening drukt de schuif met inkeping maar rechts (1) tegelijkkertijd verwijdert de batterijhouser (2). Voor de werkig, is een 3V knop cel type CR2025 nodig. Let op, bij de het verwangen van de batterij dat u de positieve pool van de knoopcel omhoog plaatst.

Apparaten met beschemmingsklasse IP65 zijn stofdicht en volledig beschermdt gegen contact (eerste codenummer). Ze zich ook beschermdt gegen spatwater vanuit elke hoek (tweede codecijfer). Daarom kan dit apparaat ook buren worden gebruikt. Evenementapparatuur zich over het algemeenECHTER alleen ontworpen voor tijdelijk gebruik [evenementenverlichting] en Niet voor permanent buren gezruik. De aangegeven beschemmings-klassegeeft geen uitspraak over de weerbestendigheid van de armaturen [weerstand gegen veranderende omgevingscondities en tegen de efecten vanzonlicht en UV-straling]. De afdichtingen en schroefverbindingen van het apparaat要去en regelmatig worden gecontroleerd om een storingsvrije Werking te garanderen.

ONDERHOUD

Dit apparaat is vrijwel onderhoudsvrij, echter u dient het apparaat regelmatig te controleren op mechanische en elektrische aspecten.

Beoordeel de gebruksomgeving en stel een inspectie- en reinigingschema waar bij de onderstaande richtlijnen in acht worden genomen:

• Ontkoppel het apparaat van het stroomnet en laat hem volledig afkoelen voordat u gaat beginnen met inspecteren en reinigen.
  Controleerde de schroeven en bouten die gebruikt worden voor het installereren van het apparaat, deze moeten steig vast gedraaid zijn en mogen geen corrosie vertonen.
• Controller de behuizing, bevestigingspunten en installmentepunten, deutscheogen geensporen van verrorming, slijtage of materialmoeheid vertonen.
• Controller de mecanisch bewegende delen, deutsche mogen geen sporen van slijtage of materiaalmoeheid vertonen.
• Controller de elektrische voedings- en signaalkabels,ckeogen geen beschadigingen of materiaalmoeheid vertonen.
• Gebruik geen oplosmiddelen, schuurmiddelen of andere agressieve producten om het apparaat te reinigen.
  Veeg het apparaat af en reinig het glasplaat met een zachte, schone, pluisvrijde doek, bevochtigd met een zwakke reinigingsoplossing. Leg de oplossing op de doek en Niet op het te reinigen oppervlak. Vermij het wrijven van glazen oppervlakken.
  Droog het apparaat, connectoren en contacten met een zachte, schone, pluisvrijde doek of perslucht onder lage druk voordat u het apparab opnieuw van stroom voorziet.

PROBLEM OPLOSSEN

De onderstaande checklist kan u hulp bieden in het onwaarschijnlijke geval dat zich een probleem voordoetijdens het gebruik van het product:

SYMPTOOM	MOGELIJKE OORZAAK	VOORGESTELDE ACTIE
Geen reactie van het apparaat.	Geen stroomvoorziening.	Controler de voeding is ingeschakeld.
	Interne fout.	Controler de kabels en aansluitingen.
		Contact op met de Beamz Support of de door Beamz geauthoriserde servicepartner.
		Demonteer geen onderdelen van de behuizing.
		Probeer geen zekering te verrangen of reparatives of onderhoud uit te voeren die nicht in deze gebruikershandleiding worden beschreiben, tenzij u hiervoor toestemming hebt van de Beamz Support of een door Beamz geauthoriserde servicepartner.
Het apparaat wordt correct geset, maar reageert nicht (of nicht correct) op delichtstuurtafel.	De Lichtstuurtafel is nicht aangesloten.	Verbind de Lichtstuurtafel.
	Slechte DMX-lijn.	Controler de aansluitingen en kabels.
		Corrigeer slechte verbindingen.
		Repareer of verrang beschadigde kabels.
	DMX-lijn heeft geen eindweerstand.	Steen de DMX terminatorstekker in de DMX-uitgang van de LASTe apparaat op de DMX-lijn.
	Onjuiste adressering van het apparaat.	Controler het apparaat adres en de instellingen van de DMX-modus.
	Een apparaat is defect en verstoort de gevevensoverdracht op de DMX-lijn.	Haal de DMX IN en OUT connectoren uit het apparaat en verbind ze direct met elkaar om een apparaat per keer te omzeilen totdat de normale werkig is hersteld. Laat een defecte apparaat onderhoven door een geauthoriserde technicus.
	Pin 2 en 3 zijn omgekeerd in XLR-aansluiting.	Controler de aansluitingen en kabels.
		Installerer een fase verschuivende babelCUSSEN de armaturen of wissel pin 2 en 3 in het apparaat, die zich afwijkend gedraagt.
Fout na reset van het apparaat.	Effect vereist mechanische aanpassing.	Controler de softwareversie en foulmelingen van het apparaat voor meer informatie. Neem contact op met Beamz Support of Beamz geauthoriserde servicepartner.
Geen lichtopbrengst oflicht valt metCUSenpozen uit.	Apparaat te warm.	Laat het apparaat afkoelen. Verlaag de omgevingstempoatuur. Zorg voor een vrij luchtstroom rond het apparaat. Reinig het apparaat indien nodig.
	LED's defect	Ontlkoppel het apparaat en neem contact op met de Beamz Support of met een door Beamz geauthoriserde servicepartner.
	Instelleningen van de voedingsspanning komeniet overeenkomen met de lokalewisselspanning en freiuentie.	Ontlkoppel het apparaat. Controler de instelleningen en corrigeer möglichke founten
