BWA530 - Beleuchtung BeamZ - Kostenlose Bedienungsanleitung

Marke	BeamZ
Modell	BWA530
Produkttyp	LED-Effektprojektor
Schutzart	IP65 (staubdicht und gegen Spritzwasser geschützt)
Beleuchtungsstärke	8003 lx in 1 m
Blitzfrequenz (Strobe)	1 bis 20 Hz
Steuerungsmodi	DMX512, Automatisch, Sound Active, Manuell, Strobe, Blackout
DMX-Anschluss	XLR 3-polig (Eingang/Ausgang)
Fernbedienung	Ja, mit CR2025 Knopfzelle (im Lieferumfang enthalten)
Einstellungen	Geschwindigkeit, Überblendung, Helligkeit, Farbauswahl (R, G, B, A, Weiß, Amber)
Stromversorgung	Direkter Netzanschluss (siehe Geräteetikett für genaue Werte)
Belüftung	Freiraum von mindestens 50 cm um das Gerät
Befestigung	Stabile Oberfläche oder hängende Montage mit Sicherungsseil
Umgebungstemperatur Betrieb	-5°C bis +45°C
Verwendung	Innen- und zeitweilige Außennutzung (Veranstaltungen)
Wartung	Reinigung mit weichem, fusselfreiem Tuch, keine Lösungsmittel
Sicherheit	Nicht direkt in den Strahl blicken, Installation durch qualifiziertes Personal, Sicherungsseil verwenden
Reparierbarkeit	Reparaturen durch autorisierten Techniker, Sicherungen durch identische Modelle ersetzen

Häufig gestellte Fragen - BWA530 BeamZ

Wie verwende ich die Fernbedienung zum ersten Mal?

Entfernen Sie die Schutzfolie zwischen Batterie und Kontakten im Batteriefach der Fernbedienung. Andernfalls funktioniert die Fernbedienung nicht.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob das Gerät angeschlossen ist und die Steckdose Spannung führt. Überprüfen Sie Kabel und Anschlüsse. Wenn das Problem weiterhin besteht, kontaktieren Sie den Beamz-Support.

Wie konfiguriere ich den DMX-Modus?

Drücken Sie die DMX-Taste auf der Fernbedienung, um den DMX-Modus zu aktivieren. Stellen Sie sicher, dass der DMX-Controller angeschlossen und die DMX-Adresse des Geräts richtig eingestellt ist.

Wie reinige ich den Projektor?

Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen. Verwenden Sie ein weiches, sauberes, fusselfreies Tuch, das mit einer milden Reinigungslösung angefeuchtet ist. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.

Kann ich dieses Gerät im Freien verwenden?

Ja, dank der Schutzart IP65 ist es staub- und spritzwassergeschützt. Es ist jedoch für die zeitweilige Nutzung im Freien (Veranstaltungen) und nicht dauerhaft ausgelegt.

Wie befestige ich das Gerät an der Decke?

Verwenden Sie zertifizierte Klemmen und ein Sicherungsseil, das an den vorgesehenen Befestigungspunkten befestigt wird. Halten Sie einen Sicherheitsabstand von mindestens 50 cm um das Gerät für die Belüftung ein.

Was tun, wenn das Licht ungewöhnlich flackert?

Dies kann auf Überhitzung zurückzuführen sein. Lassen Sie das Gerät abkühlen, reduzieren Sie die Umgebungstemperatur und stellen Sie sicher, dass die Belüftung frei ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie ersetze ich die Batterie der Fernbedienung?

Drücken Sie die kleine Lasche mit einem Schlitz nach rechts und entfernen Sie den Batteriehalter. Ersetzen Sie sie durch eine 3V-Knopfzelle vom Typ CR2025 unter Beachtung der Polarität (Pluspol nach oben).

Welcher Sicherheitsabstand muss um das Gerät eingehalten werden?

Für eine ordnungsgemäße Belüftung lassen Sie einen Freiraum von mindestens 50 cm um das Gerät. Darüber hinaus muss der Bereich unter dem Montageort für die Öffentlichkeit unzugänglich sein.

Wie setze ich das Gerät zurück?

Trennen Sie das Gerät vom Netz, warten Sie einige Minuten und schließen Sie es wieder an. Dadurch wird ein vollständiger System-Reset durchgeführt.

BEDIENUNGSANLEITUNG BWA530 BeamZ

SICHERHEITSHINWEISE 13
AUSPACKEN 14
NETZANSCHLUSS. 14
RIGGING. 14
DMX BEDIENUNG 15
FERNBEDIENUING 15
SCHUTZKLASSE IP65 16
PFLEGE 16
FEHLERSUCHE 17

ESPANOL

INSTRUCCIONES DE SEGURIDAD 18
INSTRUCCIONES DE DESEMBALAJE 19
FUENTE DE ALIMENTACION 19
INSTALACION 19
CONTROLDMX512 20
MANDO A DISTANCIA 20
PROTECCION CLASE IP65 21
MANTENIMIENTO 21
SOLUTION DE PROBLEMAS 22

FRANCAIS

INSTRUCTIONS DE SECURITE 23

INSTRUCTIONS DE DEBALLAGE 24

ALIMENTATION 24

FIXATION 24

GESTION DMX512 25

TELECOMMANDE 25

CLASSE DE PROTECTION IP65 26

ENTRETIEN 26

RESOLUTION DE PROBLEMES 27

POLSKI

INSTRUKCJA BEZPIECZENSTWA 28

ROZPAKOWYWANIE INSTRUKCJI 29

ZASILACZ 29

MOCOWANIE 29

KONTROLA DMX512 30

PILOT ZDALNEGO STEROWANIA 30

HANINGI Lesen Sie diee Anleitung sorgfaltig durch, bevor Sie das Gerat in Betrieb nehmen, und bewahren Sie sie zum spateren Gebrauch auf. Sie enthalt wichtige Informationen uber die Installation, den Gebrauch und die Wartung des Gerates.

Vor der Inbetriebnahme des Gerätes auspacken und sorgfällig auf Transportschäden prüfen.
- Lesen Sie diese Anleitung sorgfältig durch und befolgen Sie sie.
Beachten Sie alle Sicherheitshinweise. Entfernen Sie niemals Sicherheitshinweise oder andere Informationen vom Gerät.
Achten Sie daraufauf, dass keine Luftungsschlitze blockiert sind, da das Gerät sonst überhittet.

WARNUNG! Bevor Sie das Gerät an eine Steckdose anschließen, überprüfen Sie, ob die Netzspannung und -frequenz mit den auf dem Gerät angegebenen Werten übereinstimmen. Wenn das Gerät über einen Spannungswahlschalter verfügt, schlieben Sie das Gerät nur dann an das Netz an, wenn die Gerätewerte und die Netzspannungswerte übereinstimmen. Wenn das mitgelieferte Netzkabel oder -adapter nicht in ihre Steckdose passst, wenden Sie sich an ihren Elektriker.

• Überprüfen Sie nach dem Anschluss des Gerätes alle Kabel, um Schäden oder Unfälle, z.B. durch Stolperfallen, zu vermeiden.
  Das Netzkabel darfi niemals geschrumpf oder beschadigt werden. Überprüfen Sie das Gerat und das Netzkabel von Zeit zu Zeit.
  Ziehen Sie immer den Netzstecker, wenn Sie das Gerät nicht benutzen oder vor der Reinigung! Fassen Sie das Netzkabel nur am Stecker undziehen Sie niemals am Netzkabel.
  Ziehen Sie das Netzkabel und das Netzteil aus der Steckdose, wenn die Gefahr von Blitzschlag oder längerer Inaktivitat besteht.
  Schalten Sie die Maschine nicht in schneller Folge ein und aus.
  SchlieBen Sie das Gerat nicht an ein Dimmerpack an.
  Installieren Sie das Gerät an einem gut belufteten Drt.
• Legen Sie niemals Material über die Linse.
• Lassen Sie niemals Sonnenlicht direkt auf die Linse scheinen, auch wenn das Gerät nicht in Betrieb ist.
• Achten Sie immer auf einen Freiraum von mindestens 50 cm um das Gerät, um eine Belüftung zu gewährleisten.
  Achten Sie daraufuf, dass der Raum um und unter dem Montageort während der (Aus-)Montage oder Wartung des Geräts verschlüssen ist.
• Bei Verwendung mit einer Montagehöhe >100 cm ist die Leuche immer mit einem geeigneten Sicherungsdraht zu befestigen. Befestigen Sie den Sicherungsdraht nur an den richtigen Befestigungspunkten. Der Sicherungsdraht darf niemals an den Transportgriffen befestigt werden!
• Niemals direkt in den Lichtstrahl schauen.itte beachten Sie, dass schnelle Veränderungen in der Beleuchtung, z.B. Blinklichter, bei lichtempfindlichen oder epileptischen Patienten epileptische Anfalle verursachen konnen.
• Dieses Gerät ist nicht für den Dauerbetrieb ausgelegt. Durch konsequente Betriebspausen wird sichergestellt, dass das Gerät langle Zeit störungsfrei arbeitet.

WARNUNG! Wenn das Netzkabel des Gerats mit einer Erdungsklemme ausgestellt ist, schlieben Sie es an eine Steckdose mit einer Schutzerungsklemme an. Deaktivieren Sie niemals die Schutzerung eines Netzkabels.

• Achten Sie daraufuf, dass das Gerät keiner extremen Hitze, Feuchtigkeit oder Staub ausgesetzt ist.
• Reinigen Sie das Gerät mit einem trockenen Tuch.
  Berhren Sie das Gerat während des Betriebs nicht mit bloBen Handen (das Gehause kann sehr heiB werden). Lassen Sie das Gerat vor der Handhabung mindestens 5 Minuten abkuhlen.
• Dieses Gerät ist nur für den Innenbereich bestimmt, verwenden Sie es nicht in unmittelbarer Höhe von Flüssigkeiten (gilt nicht für spezielle Aufengeräte – in this fall befolgen Sie die folgenden besonderen Anweisungen). Setzen Sie die ces Gerät keinen brennbaren Stoffen, Flüssigkeiten oder Gasen aus.
• Wenn das Gerät starken Temperaturschwankungen ausgesetzt war (z.B. nach dem Transport), schalten Sie es nicht sofort ein. Die damit entstehende Kondensation kann Ihr Gerät beschädigen. Lassen Sie das Gerät ausgeschaltet, bis es Raumtemperatur erreicht hat.
  Versuchen Sie niemals, den Thermostatshalter oder die Sicherungen zu umgehen.
• Demontieren oder modifizieren Sie das Gerät nicht.
• Verwenden Sie für den Austausch nur Sicherungen/Leuchten gleichen Typs und gleicher Leistung.
• Reparaturen, Wartungen und der elektrische Anschluss frei den von einem qualifizierten Techniker durchgefuhrt werden.
  Die Umgebungstemperatur muss immer zwischen -5^ und +45^ liegen.
• Wenn这点es Gerat auf eine andere Weise als in dieser Anleitung beschrieben verwendet wird, kann das Produkt beschadigt werden und die Garantie erlischt.
• Plastiktuten sollenen außerhalb der Reichweite von Kindern aufbewahrt werden.
  Das Gerat muss außerhalb der Reichweite von Kindern installiert werden. Betreiben Sie das Gerat nimals unbeaufsichtigt.

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf auf hin, dass these Product nicht als normaler Haushaltsabfall behandelt werden darf. Es muss stattdessen an die entsprachende Sammelstelle fur das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Indem Sie sich)): an ihre Gemeinde, ihren Hausmullentsorger oder an den Laden, in dem Sie das Produkt gekauft haben.

Trionios BV Registrierungsummer : DE51181017 (Elektro6) / 21003000 (Batterie6)

AUSPACKEN

ACHTUNG! Packen Sie den Karton sofort nach Erhalt sorgfaltig aus, überprüfen Sie seinen Inhalt, um sicherzustellen, dass alle Teile

vorhanden sind und in gutem Zustand erhalten wurden. Bei Transportschäden oder fehlenden Teilen ist der Verkaufer unverzüglich zu

informieren. Lagern Sie die Verpackung und das Verpackungsmaterial. Wenn das Produkt zurückgegeben werden muss, ist es wichtig, dass das Produkt in der Originalverpackung zurückgegeben wird.

Wenn das Gerat drastischen Temperaturunterschieden ausgesetzt war (z.B. nach dem Transport), schalten Sie es nicht那么简单 ein. Die damit entstehende Kondensation kann das Gerat beschädigen. Vergewissern Sie sich, dass das Gerat Raumtemperatur hat, und stecken Sie dann den Netzstecker in die Steckdose.

NETZANSCHLUSS

Auf der Rückseite von das Gerät wird angezeigt, an welche Netzspannung es angeschlssen werden muss. Prufen Sie, ob die Netzspannung mit dieser übereinstimmt. Wenn die Netzspannung von der angegebenen abweicht, kann das Gerät irreparabel beschädigt werden. Das Gerät muss auch direkt an die Netzspannung angeschlssen werden. Es darf kein Dimmer oder eine einstellbare Stromversorgung verwendet werden.

HARNUIGSchlieBen Sie das Gerat immer an einen geschutzten Stromkreis an (Fehlerstromschutzschalter oder Sicherung). Vergewissern

Sie sich, dass das Gerät ausreichend elektrisch geerdet ist, um die Gefahr eines Stromschlags oder Brandes zu vermeiden.

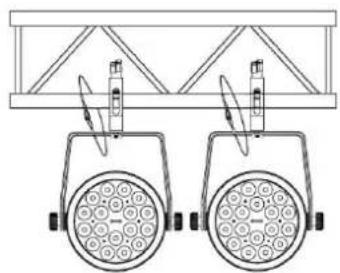

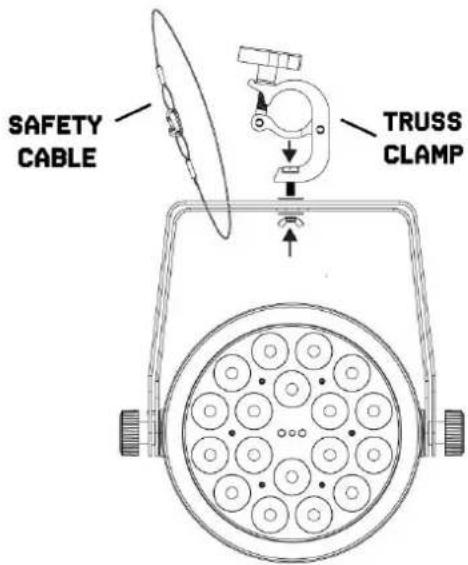

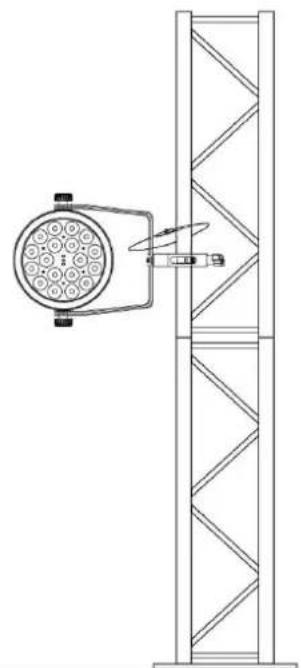

RIGGING

Das Gerat kann auf einer stabilen und ebenen Flache aufgestellt werden. Durch die Befestigungsmoglichkeiten der Grundplatte kann das Gerat auch kopfüber an einer Traverse montiert werden, siehe unterstehende Abbildung. Für die Befestigung sind zertifizierte Klemmen mit korrekter Tragfähigkeit erforderlich. Gemäß der Abbildung werden die Schnellverschlussriegel der Omega-Halterungen in die vorgesehenen Öffnungen der Grundplatte eingesetzt und im Uhrzeigersinn gedreht, bis sie einrasten (bis zum Anschlag). Der Montageort muss ausreichend stabil sein und ein Gewicht von dem 10-fachen des Gerategewichts tragen können. Befestigen Sie das Gerät mit einem Sicherheitskabel so, dass es nicht herunterfallen kann.

Befolgen Sie bei der Durchführung einer Installation immer die europäischen und nationalen Richtlinien bezüglich Rigging. Traversen und allen anderen Sicherheitsaspekten. Lassen Sie die Installation immer von einem autorisierten Fachhändler prüfen!

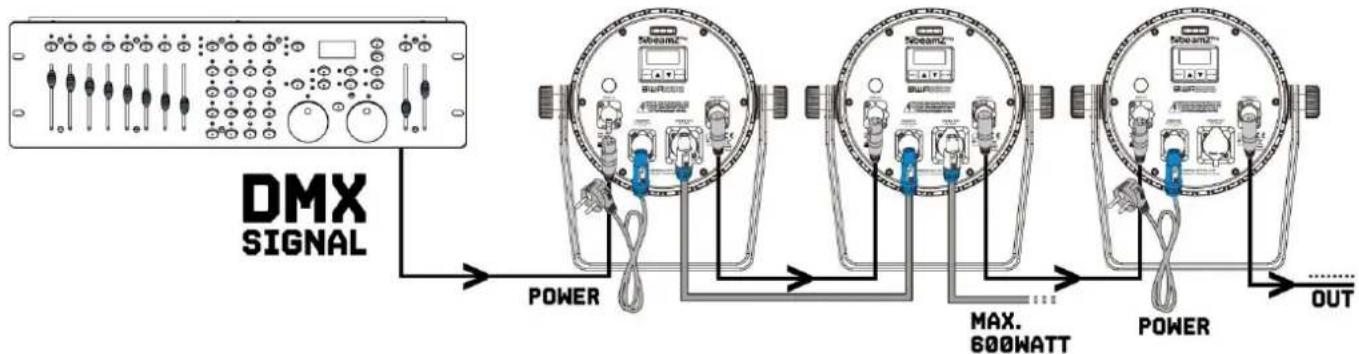

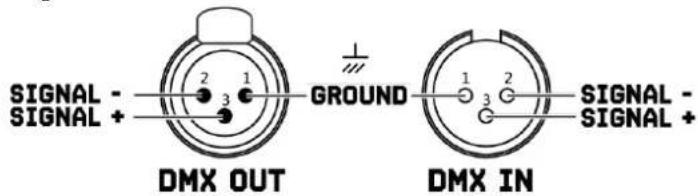

DMX BEDIENUNG

Wenn Sie einen Standard-DMX-Controller verwenden, konnen Sie den DMX-Ausgang des Controller direkt mit dem DMX-Eingang des ersten Gerats verbinden. Verbinden Sie den DMX-Ausgang immer mit dem nachsten DMX-Eingang des nachsten Gerats, bis alle Geräte angeschlossen sind.

ACHTUNG!Be der letzten Gerat mssen Sie die DMX-Leitung mit einem Abschlusswiderstand schlieBen. Nehmen Sie einen XLR-Stecker und Ioten Sie einen 120-Ohm-Widerstand zwischen Signal (-) und Signal (+) und stecken Sie diesen in den DMX-Ausgang der letzten Gerat in der Leitung.

FERNBEDIENUING

BLACK OUT

Drücken Sie <BLA#n#bichtleistung. Drucken Sie wieder, um zurück zur vorherigen Modus.

AUTO MODE

Im Modus "Auto" die programmierten Lichtshows werden zu sehen sein. Um auf der Auto-Modus aktivieren:

1. Drucken Sie Auernfernbedienung
2. Drucken Sie oder, umzwischen den verschiedenen Programmen zu wahlen.

STROBE MODE

In der "STROBE" Modus konnen Sie Geschwindigkeit einstellen für den "AUTO" Strobe und "SOUND" Modus. Zum Einschalten des Strobe-modus:

1. Drucken Sie STABEBedienung.
2. Drucken Sie oder zuehohen oder verringern Sie die Geschwindigkeit.
   3.Drucken Sie SROBESie den Blitz.

SPEED MODE

Der "SPEED" Modus können Sie beschleunigen den "AUTO" und "SOUND" Modus einstellen. Zum Einschalten des Speed-modus:

1. Drucken Sie @PfEBernbedienung.
2. Drucken Sie oder zugehöhen oder verringern Sie die Geschwindigkeit.

DMX / % MODE

Der Modus "DMX" konnen Sie von DMX Ein- und Ausschalten zu steuern.

1. Drucken Sie for Fernbedienung, um die Funktion zu aktivieren.
2. Drucken Sie DMXdie Funktion zu deaktivieren.

MANUAL MODE

In der Betriebsart "MANUAL", konnen Sie die Farbe manuell zu steuern.

1. Drücken Sie auf der Fernbedienung.
2. Drücken Sie

   auszuwahlen.

3. Drucken Sie wieder , , , , (rot, grun, blau, weiB oder amber), um Farbe zu deaktivieren.
4. Drucken Sie umur Erhohung oder Verringerung des Anteils jeder Farbe.

FADE / UNIT MODE

Um die Fade-Geschwindigkeit des Automatikprogramm, das Musikprogramm, und schiekte den manuellen Modus einzustellen.

1. Drucken Sie FAFENbedienung.
2. Drucken Sie kktivieren Sie die Fade-Modus.

NUMMER 1~9

Zur Einstellung der Helligeitswert des Automatikprogramm, das Musikprogramm und Handbetrieb.

Drücken Sie die Ziffern aufberschiedliche Helligkeit auf dem Gerät zuändern.

ACHTUNG! Fernbedienung wird mit eingesetzter Batterie gefelert. Damit die Batterie während der Lagerung nicht entladen werden kann, befindet sich eine Isolierfolie zwischen der Batterie und den Batteriekontakten. Ziehen Sie vor dem ersten Betrieb die Folie auf der

Rückseite der Fernbedienung aus dem Batteriehalter heraus. Anderenfalls ist die Fernbedienung nicht Funktionstüchtig.

Wenn die Reichweite der Fernbedienung abnimmt, ersetzen Sie die Batterie. Drucken Sie dazu auf der Rückseite der Fernbedienung den kleinen Riegel mit der Kerbe nach rechts drucken (1) und zieren Sie gleichzeitig den Batteriehalter hersus (2). Für den Betrieb der Fernbedienung wird eine 3-V-Knopfelle Typ CR 2025 bestehtigt. Achten Sie beim Einsetzen daraufuf, dass der Pluspol der Knopfelle im Halter nach oben zeigt.

SCHUTZKLASSE IP65

Gerate der Schutzart IP65 sind staubdicht und vollständig beruhrungsgeschutzt (erste Kennziffer). AuBermem sind sie gegen Spritzwasser aus dem Winkel geschutzt (zwite Kennziffer). Damit kann these Gerat auch im AuBenbereich eingesetzt werden. Veranstaltungstechnik ist noch in der Regel nur fur den temporaren Einsatz (Veranstaltungsbeleuchtung) und nicht fur den permanenten AuBeneinsatz konzipiert. Die angegebene Schutzart gibt keine Hinweis auf die Witterungsbestandigkeit der Leuchten (Bestandigkeit gegen wechselnde Umgebungsbedingungen sowie gegen Einflusse von Sonnenlicht und UV-Strahlung). Die Dichtungen und Schraubverbindungen des Gerates müssen regelmäß überprüft werden, um einen storungsfreien Betrieb zu gewährleisten.

PFLEGE

Dieses Gerat ist wartungsfrei, aber Sie sollen das Gerat regelmäß auf mechanische und elektrische Aspekte überprüfen.

Bewerten Sie die Betriebsumgebung und erstellen Sie einen Inspekions- und Reinigungssplan, der den folgenden Richtlinien entspricht:

Trennen Sie das Gerat vom Stromnetz und halten Sie es vollständig abkühlen, bevor Sie mit der Inspektion und Reinigung beginnen.
- Überprüfen Sie die Schrauben und Bolzen, mit denen die Vorrichtung montiert wurde, sie müssen fest angezogen sein und dürfen keine Korrosion aufweisen.
- Überprüfen Sie das Gehäuse, die Befestigungspunkte und die Montagepunkte, sie dürfen keine Anzeichen von Verformung. Verschleib oder Ermudung aufweisen.
- Überprüfen Sie die mechanismisch beweglichen Teile, diese dürfen keine Anzeichen von Verschleib oder Ermüdung aufweisen.
- Überprüfen Sie die elektrischen Versorgungs- und Signalkabel, sie dürfen keine Schäden oder Ermüdung aufweisen.
- Verwenden Sie zur Reinigung des Geräts keine Lösungsmittel, Scheuermittel oder andere aggressive Produkte.
Wischen Sie das Gerät ab und reinigen Sie die Glasplatte mit einem weichen, sauberen, fussenfrei Tuch, das mit einer schwachen Reinigungslösung befeucht ist. Die Lösung auf das Tuch und nicht auf die zu reinigende Oberfläche geben. Vermeiden Sie es, Glasflächen zu reiben.
Trocknen Sie das Gerät, die Anschlüsse und Kontakte mit einem weichen, sauberen, fusselfreien Tuch oder Niederdruck-Druckluft, bevor Sie das Gerät wieder mit Strom versorgen.

Die folgende Checklste kann Ihnen im unwahrscheinlichen Fall halten, dass während der Verwendung des Produkts ein Problem auftritt:

FEHLERSUCHE

SYMPTOM	MÖGLICHE ursACHE	VORGESCHLAGENE AKTION
Das Gerät reagiert nicht.	Keine Stromversorgung.	Vergewissem Sie sich, dass das Geräteingeschalten ist.Uberprüfen Sie die Kabel und Anschlüsse.Wenden Sie sich an den Beamz Support oder den autorisierten Beamz Servicepartner.Demonierten Sie keine Teile des Gehäuses.Versuchen Sie nicht, eine Sicherung auszubauschen oder Reparaturen oder Wartungsarbeiten durchzuführen, die nicht in dieser Bedienungsanleitung beschrieben sind, es sei dann, Sie haben die Erlaubnis von Beamz Support oder einem von Beamz autorisierten Servicepartner.
	Internet Fehler.
Das Gerät wird korrekt zurückgesetzt, reagiert jedoch nicht (oder nicht richtig) auf den Controller.	Der Controller ist nicht angeschlossen.Schlechte DMX-Leitung.	Verbinden Sie den Controller.Uberprüfen Sie die Anschlüsse und Kabel.Korrigieren Sie schlechte Verbindungen.Reparieren oder ersetzen Sie beschädigte Kabel.Stecken Sie den DMX-Terminator-Stecker in den DMX-Ausgang des letzen Gerätes auf der DMX-Leitung.Uberprüfen Sie die Einstellungen der Geräteadresse und des DMX-Modus.Encfern den Sie die DMX IN- und DUT-Stecker aus dem Gerät und verbinden Sie die direkt miteinander, um jeweils ein Gerät zu umgehen, bis der normale Betrieb wiederhergestellt ist.Lassen Sie ein defektes Gerät von einem autorisierten Techniker warten.Uberprüfen Sie die Anschlüsse und Kabel.Installieren Sie ein Phasenschieberkabel zwischen den Geräten oder tauschen Sie die Pins 2 und 3 in dem Gerät aus, das sich anders verhält.
	Die DMX-Leitung hat keinen Abschlusswiderstand.
	Falsche Adressierung des Gerätes.
	Ein Gerät ist defekt und stört die Datenübertragung auf der DMX-Leitung.
	Pin 2 und 3 sind in XLR-Verbindung vertauscht.
Fehler nach dem Zurücksetzen des Geräts	Der Effekt erfordert eine mechanische Anpassung.	Überprüfen Sie die Softwareversion und die Fehlermeldungen des Gerätes für weitere Informationen. Wenden Sie sich an den Beamz Support oder an den autorisierten Beamz-Servicepartner.
Kein Lichtaustritt oder Licht ist intermittierend.	Gerät zu heißt	Lassen Sie das Gerät abkühlen.Reduzieren Sie die Umgebungstemperatur.Achten Sie auf einen frei en Luftstrom um das Geräthern. Reinigen Sie das Gerät bei Bedarf.Trennen Sie das Gerät und Kontaktieren Sie den Beamz Support oder einen von Beamz autorisierten Servicepartner.Trennen Sie das Gerät vom Stromnetz.Uberprüften Sie die Einstellungen und behuben Sie mögliche Fehler.
	LEDs defekt
	Die Stromversorgungseinstellungen passen nicht zur örtlichen Netzspannung unfrequency.
