GEBRUIKSAANWIJZING N° 11 Santos

BELANGRIJK: documenten begrepen in deze handleiding en te bewaren:

• "CE"-CONFORMITEITSVERKLARING
• GARANTIEBEWIJS

408.007 - 408.010
Model Nr 11

408.152 - 408.252
Model Nr 52

*408.011
Model Nr 38

INHOUDSOPGAVE

"CE"-CONFORMITEITSVERKLARING 3

BELANGRIJKE VOORZORGSAATREGELEN 4

WAARSCHUWINGEN: 4

Het apparaat wil nicht starten 7

Het apparatusstootpomdatde motor oververhitisgeraakt: 7

Het apparaat komt tot stilstand waar aanleiding van een overbelasting:8

TECHNISCHE KARAKTERISTIEKEN VAN HET APPARAAT 8

Elektrisch schema 220-240V 50/60Hz .9

Elektrisch schema 220-240V 50/60Hz 10

Elektrisch schema 100-120V 50/60Hz 11

Figure 12

GARANTIEBEWIJS 13

Verklaart dat het hieronder beschreiben apparaat dat is bestemd om op de professionele markt te worden gebracht:

Omschrijying : CITRUSNPERS

Type nummer : 11, 11C, 38, 38C, 52, 52C

Voldoet aan :

• De reglementaire bepalingen beschreiben in de bijlage nr. 1 van de Europese "machines" Richtlijn nummer 2006/42/EG, en aan de nationale invoerende wetgevingen.
• De reglementaire bepalingen van de volgende Europese Richtlijnen en Regelingen:

O N° 2006/95/CE (Richtlijn lage spanning)
O^ N° 2004/108/CE (Richtlijn CEM)
O N° 2002/95/CE (Richtlijn RoHS)
O^ N° 2002/96/CE (Richtlijn DEEE)
O N° 1935/2004/CE (Regeling) met betrekking tot materiaal en voorwerpen die in contact+kennen komen met voedingsmiddelen.

Gebrukte Europese geharmoniseerde normen om vermoeden te geben van overeenstemming met de essentiele eisen van de hierboven vermelde richtlijnen:

NF EN ISO 12100 -1 en 2:2004 : Veiligheiduitrustingen van Machines - Algemene ontwerp principes
NF EN 60204-1: 2006: Veiligheidsuitrustingen van machines - Elektrische uitrusting van de machines - Algemene regels.
NF EN 1672-2 : 2005, Machines voor voedingsmiddelen - Fundamentele begrippen - Voorschriften met betrekking tot hygiène.
NF EN 60335-1:2003 Veiligheid van huishoudelijkke en soortgelijke elektrische toestellen
EN 60335-2-64:2004 Part 2-64: Particular requirements for commercial electric kitchen machines. (Bijzondere vereisten voor commerciele elektrisch keukenapparatuur)

Opgemaakt in VAULX-EN-VELIN d.d.: 01/01/2010

Titel van de ondertekenaar: PRÉSIDENT DIRECTEUR

Naam van de ondertekenaar: Aurélien FOUQUET

Handtekening:

BELANGRIJKE VOORZORGSGMAATREGELEN

Wanner u deze machine of een ander elektrisch apparaat gebruikt, neem dan.altijd de volgende veiligheidsmaatregelen in acht.

Lees de gehele handleiding.

Opmerking: Voor het gemak bij het lezen van de volgende paragrafen, verwijnen bij waar de schema's aan het eind van de handleiding.

WAARSCHUWINGEN:

1. Dit apparaat Niet gebruiken om andere dingen uit te persen dan sinasappels, grapefruits of citroenen.
2. Het apparaat Niet schoonmaken met een waterstraal of een hoge-druk machine.
3. Het voetstuk (4) mag nicht in water gedompeld worden.
4. Om elektrocutie te voorkomen, nicht het voetstuk in water of een andere vloeistof onderdompelen.
5. Altijd eerst de steker uit de contactdoos halen voordat men ingrepen gaat verrachten op het apparaat zoals schoonmaken, onderhoudswerkzaamheden.
6. Het is verboden andere verrangingsdelen dan de erkende oorspronkelijke SANTOS onderdelen te gebruiken.

• De elektrische voeding van het apparaat is beschikbaar in twee enkel fase spanningen :

• 100-120 V, 50/60 Hz

• 220-240 V, 50/60 Hz

Bescherming van de lijn : het apparaat要去 aangesloten worden op een standard contactdoos 2 polen + aarde. De installmentie要去 voorzien zijn van een differentiaal lastschakelaar en een zekering van 16A. De a Harding van het apparaat is verplicht. (fig. B)

LET OP:

• Alvorens het apparaat aan te sluiten, controlleren of de spanning van het stroomnet overeenkomt met deze van uw apparaat. Deze waarde staat vermeld:

op het typeplaatje (16) dat onder aan het apparaat is aangebracht.
op het typeplaatje dat op de LASTe paginga van deze handlediging staat.

• Als de voedingskabel (10) beschadigd is,要去hijervangenworden door een speciale set beschikbaar bijde Maatschappij SANTOS of bij een erkende SANTOS leverancier.

LET OP: Controlleren of de schakelaar aan / UIT (11) wel op de stand 0 staat alvorens de steker van het netsnoer (10) in de contactdoos van het stroomnet te steken.

1 ^ste in Werking stelling

De onderdelen die in contact met voedingsmiddelen komen maar behoren schoonmaken. (Fig. A).

• De spatstolp (8) verwijderen (model N°52).
• Het drukknopje (1) verwijderen door het waar boven toe te trekken.
• De kom (2), het vruchtvleesrooster (9) verwijdenen {model N°52} evenals het afdekplaatje (3) {modellen N°11 en N°38}.
• De onderdelen afwassen met een standardafwasmiddel of ze in de vaatwasser schoonmaken.

RECYCLAGE VAN HET PRODUCT AAN HET EINDE VAN DE LEVENSDUUR

Dit apparatus is voorzien van het symbool van de selectieve sortingering betreffende afgedankte elektrische en elektronische apparatuur. Dit betekent dat dit product verwerkt moet worden door een selectief inzamelingssystem conform de richtlijn 2002/96/CE (WEEE) - deel Professionele Apparaten - zodat het gerecycleerd of uit elkaar gehaald kan worden om de impact ervan op het milieu te verminderen.

Voor meer informatatie kunt u contact opnemen met uw verdeler of met SANTOS.

Voor de verwijdering of de recyclage van de componenten van het apparaat, gelieve contact op te nemen met een gespecialiseerde maatschappij of met SANTOS.

De elektronische producten die nicht selectief gesorteerd zijn, können möglichs een gevaar beteken voor het milieu.

De verpakkingsmaterialen要去en verwijderd en gerecycleerd worden conform de geldende wetgeving.

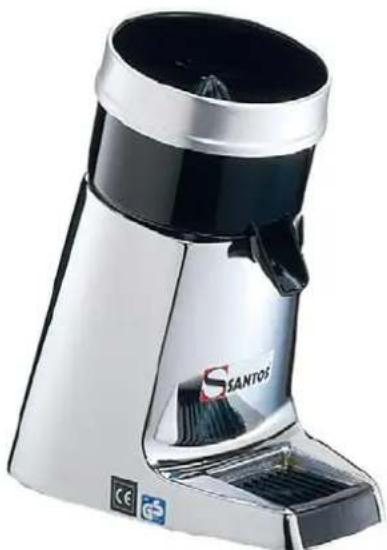

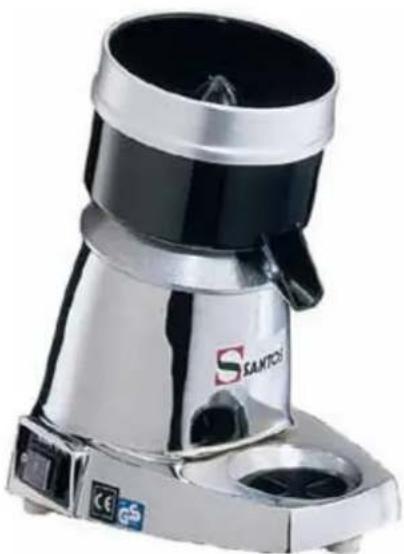

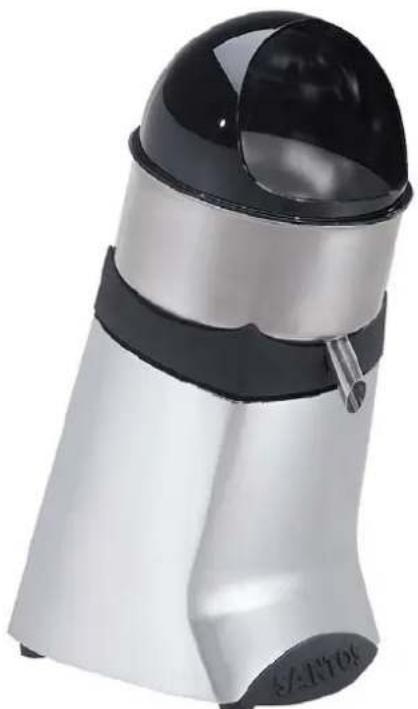

UW CITRUSPERS N°11- N°38 - N°52

• De citruspers N°11 - N°38 - N°52 is uitermate geschikt voor bars, cafés, hotels, restaurants, cateringbedrijven, versevruchtensapboetieks ...
• De apparaten N^11 en N^38 zijn samengesteld uit een motorblok van aluminium, een sapkom en 3 drukknoppen van technisch plastic (2 drukknoppen wat betreft het model n^38 ).
• De apparaten N^52 zijn samengesteld uit een motorblok van aluminium, een krachtige motor voor intensief gebruik, een kom van roestvrij staal en 3 drukknoppen van plastic en uit een plastic stolp om spatten te voorkomen.
• De citruspers N^11 - N^38 - N^52 zijn bestemd voor het persen van citroenen, sinasappelen of grape-fruits.
  Zij zijn ideaal voor het bereiden van : vers citroen-, sinasappel- en grape-fruitsap of voor fruitcocktails.

GEBRUK VAN HET APPARAAT

IN WERKING STELLING :

Let op : het fruit eerst zorgvuldig afwassen alvorens het te persen.

Montage en Voorbereiding :

1. Het afdekplaatje (3) op de kom plaatsen (2) {modellen N°11 en N°38}.
2. De kom (2) op het voetstuk (4) zetten.
3. Het vruchtvleesrooster (9) in de kom op+zijnplaats brengen.
4. Het drukknopje (1) op de motoras plaatsen (5).
5. De spatstolp (8) op de kom (2) zette, {model N°52}.
6. De citrusvruchten in tweeken snijden.
7. Een glas loodrecht onder het schenktuije van de kom (2)plaatsen.
8. Het apparaat aan zetten door de schakelaar Aan / Uit (6) op "1" te zetten.
9. De halve citrusvruchten persen, de ene na de andere helft.
10. Als men klaar is, het apparaat uitzetten door de schakelaar Aan / Uit op "0" te zetten.

SCHOONMAKEN :

BELANGRIJK:

• Altijd en immer het apparaat uitzetten en de steker van het netsnoer (7)uit de contactdoos halen.

Wij raden aan het apparaat onmiddelijk na gebruik schoon te make.

Het schoonmaken zal eenvoudiger zich indien u het apparaat onmiddelijk na gebruik schoonmaakt en Niet wacht tot de fruitresten uigedroogd en vastgeplakt zich in de kom

(2), gegen de stolp (8), op het drukknopje (1) of gegen het vruchtvleesrooster (9). Het voetstuk (4)要去 schoongemaaakt worden met een zachte en vochtige spons en daarna worden afgedroogd.

ONDERHOUD

Altijd eerst de steker (7)uit de contactdoos halen voordat u een ingreep op het apparaat gaat verrachten.

Deze machine benodigt geen special onderhoud, de lagers zijn levenslang gesmeerd. Als een ingrepoodzakelijk is om onderdelen zoals de elektrische componenten of andere te verrangen, zie dan de lijst onderdelen (explosietekening aan het eind van de handleiding).

Vervangingsdelen

BELANGRIJK: Het is verboden andere dan door SANTOS verklaarde oorspronkelijke verrangingsdelen te gebruiken.

Wij verzoeken u het type, het serienummer en de elektrische karakteristieken die aan de onderzijde van het apparaat genoteerd zijn, te vermelden op uw bestellingen voor verwangingsdelen.

Op de bestellingen van verrangingsonderdelen (zie referenties op de explosietekening aan het einde van de handleiding), het volgende aangeven:

het type,
het seriENUMmer van het apparaat en
de elektrische karakteristieken (16)

Probeer zo nauwkeurig möglichk de oorzaak van de storing op te sporen .

Het apparaat wil nicht starten :

• Controlleren : de voeding via het stroomnet, de staat van het netsnoer (7).

Het apparaat stopt omdat de motor oververhit is geraakt : (het motorblok voelt warm aan)

De motor worden beschermd door een geintegreerde thermische beveiliging. Bij oververhitting zal de motor tot stilstandkommen.

• De schakelaar Aan / Uit (6) op de stand 0 zetten, de steker uit de contactdoos halen.
• Wachten tot de motor is afgekoeld (20 tot 45 minutes), de steker waar in de contactdoos (7) steken en dan opnieuw drukken op de schakelaar Aan / Uit (6) (stand 1).

Als de storing nicht verdwijnt, de steker van het apparaat uit de contactdoos halen en de hulp inroepen van iemand van de servicedienst of contact opnemen met de erkende SANTOS leverancier.

Het apparaat komt tot stilstandaar aanleiding van een overbelasting:

Als de motor stoptijdens de werkking (te hoge druk) kan hij snel heel warm worden waardoor de oververhittingsbeveiliging in werkking treedt.

TECHNISCHE KARAKTERISTIEKEN VAN HET APPARAAT

Model	N° 11	N° 38	N° 52
Voedingsspanning .(V) 22Frequentie (Hz) 50/60	0-24050/60	100-12050/60	220-24050/60	100-12050/60	220-24050/60
Motor : VermogenOpgenomen vermogen (W)Snelheid : (t/mn)	130(t/mn)	1551301450 tot 50Hz1700 tot 60Hz		552301450 tot 50Hz1700 tot 60Hz	2601450 tot 50Hz1700 tot 60Hz
Afmetingen : HoogteBreedteDiepteHoohte onder schenktuitje	(mm)(mm)(mm)(mm)	350200300125		350200300135	480230300200
Gewicht : Netto gewichtVerpakt gewichtGeluid : (2)	(kg)(kg)(dBA)	55.665		55.665	101165

(1) Deze waarden worden ter indicatie gegeven. De juiste elektrische karamteristieken van uw apparaat staan vermeld op het typeplaatje.
(2) Geluidsniveau opgemeten in geluidsdruk met belast apparaat op 1 m vanijken as overeenkomstig de norm EN 31201.

Nr	Beschrijving
1	Drukknopje
2	Sapkom
3	Dekplaatje
4	Voetstuk
5	Motoras
6	Schakelaar aan / UIT
7	Steker / netsnoer
8	Spatstolp
9	Vruchtvleesrooster

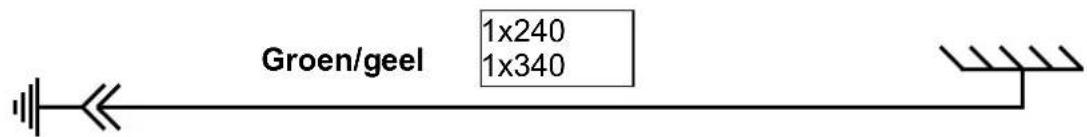

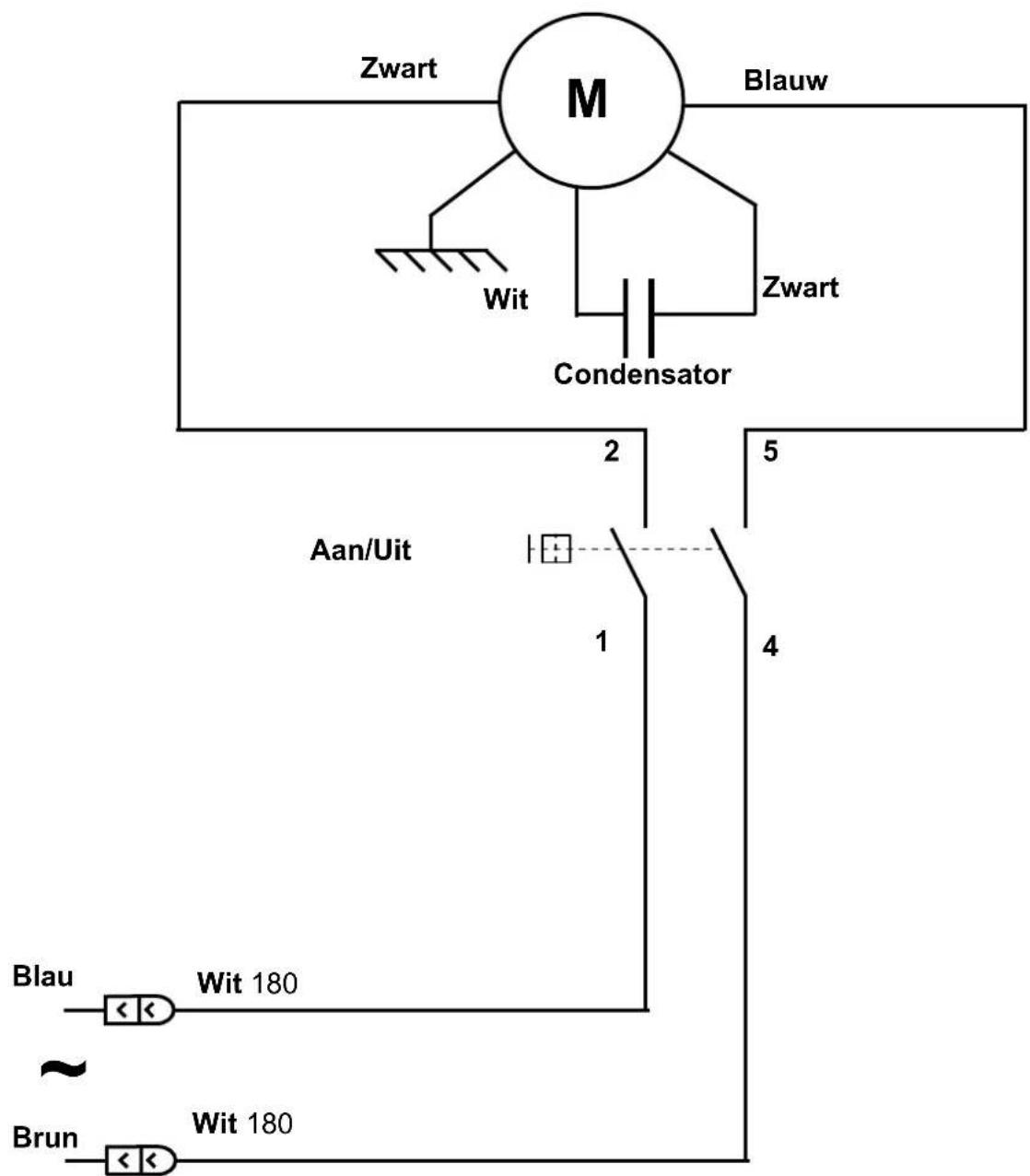

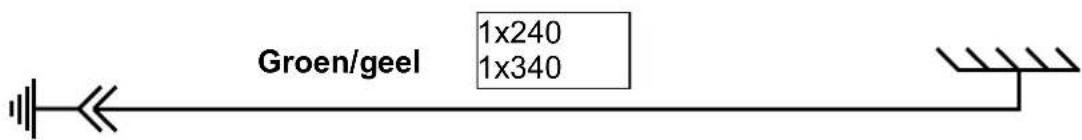

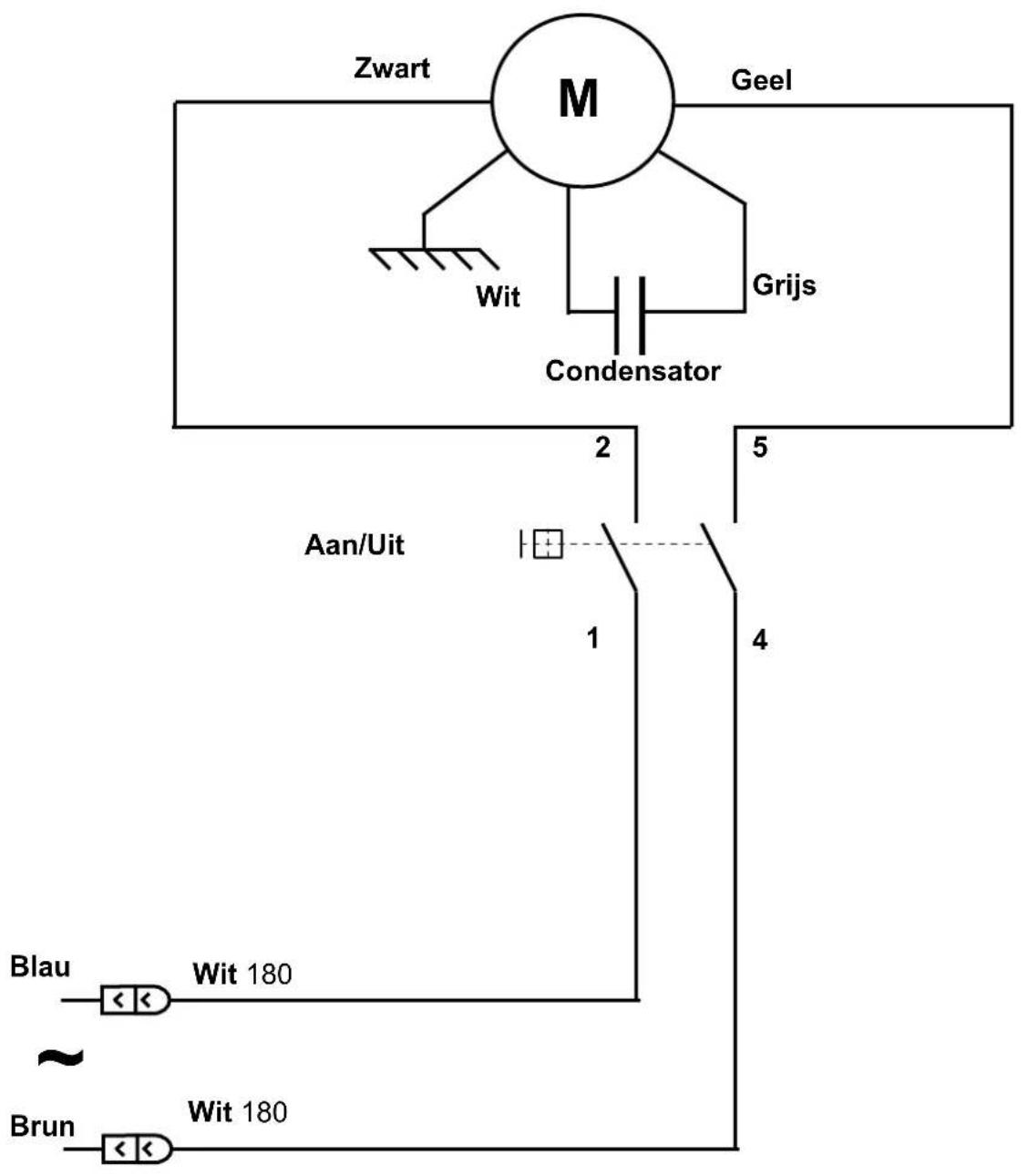

Elektrisch schema 220-240V 50/60Hz

Elektrisch schema 220-240V 50/60Hz

Voor alle documenten nicht geleverd met het apparaat.

Afgedrukt, Gefaxt, Gedownload
