GEBRUIKSAANWIJZING CMS 403ICTE TANNOY

Waarschuwing Aansluttingen die gemerkt zijn met het symbol voeren een zoding hoge spanning dat ze een nieuwe worden voor elektrische schokken. Gelemk uitskultend kwalitiefel toogwandige, in de handel verkrigene luidprekenkabels die voorten zijn van 12° T5 stekker. Laat uitskultend geowalifizierd personnel alle overige installatie- of modulatiehandelingen uitvoeren.

Dit symbol wijst u altijd op belangrijke bedierings - en onderhoudworschriften in de bijbehorende documenten. Wij vragen udringend de handeliding te lezen.

Attentle Verwijder in geen gevat de bauerste afdeking (van het achterste gedeelte) anders bestaat er gewar voor een elektrische scheck. Het apparat bestaat geen te onderhouden onderdelen, fesparaticwijkzaamheden mogen uslutend door gelewillicend personnel uitgevend worden.

Attentie Om het risico op brand of elektrische scholken te beperken, dient u te voortomen dat dit apparat wordt blootgesteld aan regen on vodt. Het apparat mag niet worden blootgesteld aan neerdruppelend af opsentend water en er magen geen met water gewolle voorwerpen – nuuk een kan – op het apparat worden gezet.

Attentie Deze onderhoudinstructies zijn uitskuitend bedneld voor gekwafliczend onderhoudspersoneel. Om electrische schrosten te voorkomen, mag u geen andere onderhoudhandelingen vermichen dan in de bedieringsinstructies vermeld staan, Reparatiewerkzaamheden mogen alleen uitgevoerd worden door gekwafliczend onderhoudspersoneel.

1. Less deze voorschriften.
2. Dewaar deze voorschriften.
3. Nemo alle waanschurungen in aort.
4. Voig alle voorschriften op.
5. Gebruik dit aporaat niet in de buurt van water.
6. Reving het situatend met een druge dark.
7. Let erop geen van de verificaatie openingen to beddokken. Plaste en installier het volgens de voor schriften van de belerkst.

8. Het apparaat moet niet worden geplaat in de buurt van radiaten, warmte utiliton, kachels of anders zaken (pak versonder) die warmie algeren.

9. Maak de veiligheid maarin door de polarisatie- of aardingsstokker wordt worden, niet ongedaan. Een polarisatiestokker heeft twee bladen, waarvan er een breder is dan het andere. Een aardingsstokker heeft twee bladen en een dende uitsteeksel voor de aarding. Het bredere kind of het dende uitsteeksel zijn en voor uw veiligheid. Macht de gelevende steikers niet in uw supportant persen, laat het contact dan door een elektronien verwangen.

10. Om beschadiging te voor komen, moet de stroomleiding zo oplegd worden dat er niet kan worden over gelopen en dat ze beschermid is tegen scherpe kanten. Zung zeker voor vokloende bescherming aan de stellers, de verlengkabels en het punt waar het netsroer het apparaat verlast.

11. Het toestel met alijd met een intacte zandrad aan het struomnet aangesloten zijn.

12. Vanmeer de stecker van het hoofdnetwerk of een apparatstopcontact de functionele cenned voor het uitschokelen is, dient deze altijd torgelijkelij te zijn.

13. Gebruik uitsluitend door de pruchent gespocif ficoord toebchoren e.g. onderden.

1. Gebruik het apparat uitslaitend in combinatie met de wegen, het statief, de drieport, de beugel of taniel die door de produrent in aangegeven, al die in combinatie met het

bij gebruik van een wagen dient men voorzichtig te zijn bij het verlijden van de combinatie wagen/apparaat en lecel door vallen te voortomen.

1. Bij onzeer en als u het apparaat langere tijd niet gebruikt, haalt u de stekker uit het stopcontact.

2. Laat alle voortemende reparties doorwurdig en bewegd personnel uitvoeren. Deparatiewerk zaamheden zijn nodig als het toestel op enge wijst beschodig is geraakt, bijvoorbeels af de toestel stommachtel of stekker in beschodig, als erwerkel of vanwerpen in berecht zijn gekomen, als het aan regen of wochmachteld heeft bloet-gestaan, niet normaal functionert of wanneer het is gewallen.

1. Corretie abscher van dit product: dit symbol geeft aan dat u dit product op grond van de AEEA richtijn (2012/19/EU) en de nationale wetgeving van uwland niet met het gewone hushoudelijke afval mag

wegposten. De product moet en alloop van de uitige levenduur naar een officielle inzampelst voor algemtene elektronische en elektronische apparatuur (EEEA) worden getracht, zijn het aan worden georgyederd. Vorswog de potentiel-geordelijke stiefen die in elektronische en elektronische apparatuur kunnen voorformen, kan een opjulsie afster van afval van het onder havigte type een negabieve insteed op het milieu en de menselijke geordheid hebben. Een juiste afster om dit product is erlier niet alleen better voor het milieu en de geordheid, maar druggt tevele bij aan een oeclimeter gebruik

van de natuurlijke hulphrommen. Voor meer informatie over de plaatsen waar u uw afgestankte apparatuur kunt inleveren, kunt u contact optomen met uw gemeente of de plaatselijke reingingsdienst.

1. Installeer niet in een Meine minte, zich een belekenkast of iets dergelijks.

2. Paats geen open vlammen, zoals brandende kuiten, op het apparaat.

3. Final rekening met de milhaspecten van het afvocren van batterijen. Batterijen moeten bij een inzamelpunt voor batterijen worden ingeleword

4. Dit apparat kan worden gebruikt in tropische en gematiële klimaten tot 45 °C.

WETTELIJKE ONTKENNING

Music Tribe anwandaert geen aanspraktiefkred voor enig verlies dat van worden geeden door een persoon die geheld of gedeelijekt vertrouwt een enige beschrijving, foto of verbaring hierin. Technische specifiekties, verschijpenen en andere informatie kunnen zonder voorafondze technogsving worden gewijzigd. Alle handelskemon zijn eigenvol van hun overservelijkte eigenaren. Midav, Karl Teknik, Lab Gruppen, Lake, Tanmy, Turbosund, TC Electronics, TC Helicon, Behringes, Buyers, Aston Microphones en Leobudio zijn handelsmetken of gedepontende handelsmetken van Music Tribe Global Branch Ltd. © Music Tribe Global Brands Ltd. 2021 Alle rechten voorbehanden.

BEPERKTE GARANTIE

Voor de toepasselijke garantievoortwaarden en aanvullende informatie met betrekking tot de beperkte garante van Music Tribe, zie de volledige details online op community.musictribe.com/pages/ supportiewarranty.

Backcan vorinstallieren

Bank u voor het aanschaffen van de Tannoy plafondmonitorsysteem. Ontworpen voor zowel spraak- als muzelprogrammamateriaal, biedt de Tannoy CNS-reels uitzonderlijke geluidskwaliteit en langdunige betrouwbaarheid in alle toopassingen voor plafondmontage. De CNS 3.0 DC-serie is voorzien van nieuwe 16 ohm Dual Concentric-drivers voor verbeterde prestaties en een langere levensduur.

Uitpakken

Elk Tannoy-product wordt voor verzending zongruktig geïnspecteerd. Inspecteer uw product na het uitpakken om er zeker van te zijn dat er tijdens het transport geen schade is opgetreden. In het anwartschijlijke gezal van schade dient u uw dealer op de hongte te brengen en al het verzendmateriaal te bewaren, aangezien uw dealer mogelijk een retourzending nodig heeft.

Alle CVS-luidsprekers worden per paar verzonden en worden standaard geleverd met de volgende accessoires: C-ring, tegelbrugkit, uitgesneden sjabloon en verfmasker. Een dips [modder], ring is verkrijgbaar als optionnel accessoire.

Veiligheidsmededelingen

Sommige regionale bouneworschriften vereisen het gebruik van een secundaire methode om huidgrekers in het plafond te bevestigen om een back-updondersteuning te bleden. Een secundaire ondersteuninglijn moet worden bevestigd vanaf de veiligheidstuis aan de achterkant van het product naar een bronpunt op het plafond. Voor Pl-modellen moet de secundaire ondersteuningslijn vanaf de achterkant van het chasse van de driver worden bevestigd aan een bronpunt op het plafond. Readpleeg de relevante bouwrowschriften in voor regio.

Wanneer een elektrische aandrijving gebruikt om het product te installieren, is het essenteel om de juiste instellingen voor het aanhaalmoment te gebruiken om te strak aandraalen en schade aan het plafondmateriaal of de klemmen te voorkomen. Aanbevolen aanhaalmoment: 1,5 km

Tannoy kan niet aansprakelijks worden gesteld voor enige schade veroorzaakt door onjuiste installatie van deze luidsprekers.

De CMS 603 ICT LS is UL-1480, categorie UIM/W, voor gebruik met niet-DC bewaakte systemen.

Kennisgeving elektrische veiligheed: Om te voldoen aan de standaard UL-1480, is een met metaal beklede flexibele buis (SK) vereist voor aansluiting op het aansluitblok voor een goede sarding.

Om aan de UI -voorschriften te voldoen, moet de PI-backran altijd worden gebruikt met de CMS PI-modelen.

VDDIE

Identificatie van productkenmerken

BELANGRIJKE OPMERKING: onderstaande tekeningen voor elke luidspreker zijn algemeen en gelden voor de gespecificeerde luidsprekertypes. Sommige variabies zullen in sommige modellen duidelijk zijn, maar verschillen zijn niet kritisch voor installatiedosleinden, behutre zoals aangegeven.

Blinde montage

De blind mount modellen worden geleverd met een voorgemontende backcan. Het boverstaande is van toepassing op alle modellen en alle andere die GEDN achtervoegsel "PI" hebben.

Pre-installeren

Een pre-install (P) -eenheid wordt getoond zonder de optionele pre-install backcan.

Installeer backcan vooraf

Optionele pre-install (PI) backcan voor PI-modellen.

OPMERKING: Bij de modellen CMS 603DC / ICT PI en CMS 803DC is de transformator vooraf aan de binnenkant van de backcan bevestigd. De CMS 503DC / ICT PI heeft de transformator vooraf op de luidspreterset bevestigd.

80 CMS 3.0 Series

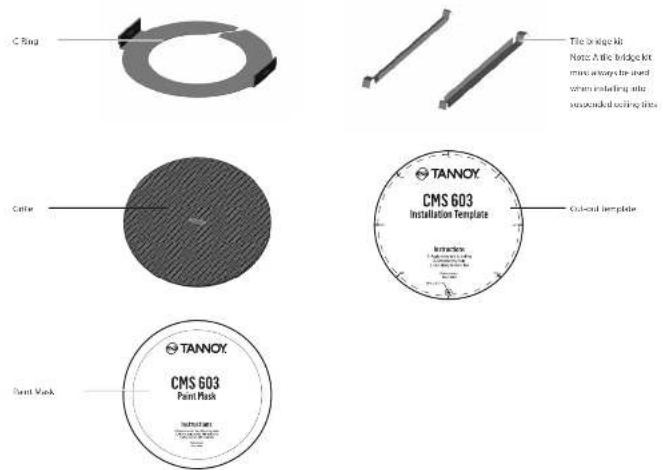

Accessoires

Standaard Accessoires

C Ring Tile bridge hib Note: A file bridge kit must always be used when installing site separated cooling tiers Color TANNOY CMS 603 Installation Template Cut-out template Paint Mask TANNOY CMS 603 Paint Mask

Optionele Accesoires

Quick Star Guide 81

Installatiehandleiding voor verlaagde plafonds

1. Verwijder de plafondtegel uit het frame en plaats deze op een vlakke ondergrond. Plaats het uftgesneden sjabvion (zellklevond) op de tegel. (Figuur 1)
2. Zaag het gat in de plafondtegel uit met een partzaag volgens de onderbroken zijn aangegeven op de sjabloon (Fig.2)
3. Plaats de C-ring en tegelbrug hovenop het plafondpanel, lijn de C-ring uit over het gat, en schroef de C-ring op de tegelbrug met behulp van de meegeleverde bevestigingen. (Afb.3)
4. Ga naar het hooldstuk 'Bedrading en installatie'.
5. Schulf de luidsprekerset door het gat. Draal de schroeven [aangedund als "Screw Fix"] rechtsom aan de voorkant van de luidsreker om de montageveulegels te veilengen. Draal de schroeven vast todata u ze stevig vashoudt. (OPMERIKING: schroeven hebben een PoziDrive-kop het gebruik van een PoziDrive-driver wordt aanbevolen). Als u een power driver gebruikt, Tammy adviseert een aanbaalmoment van 1,5 Pm. (Alb.4) NIET TE VAST AANDRAAIEN!
6. Bevestig de nylon bewelliging aan de haben op het vooste schot voordat u het rooster bevestigt door het aan de luidsprekers te presenteren en de magneten het op zijn plaats te laten trekken (Fig.5). (Bij de CMS 403DCe / ICTe is het rooster al op het product gemontleend.)

Hg!

log?

Fig.3

1814

Fig.5

OPMERKING OVER DE INSTALLATIE VAN CMS 403DCe / ICTe:

Deaal de luidspreter in de gevenste richting voondat u de schmeven vastdraalt in stap 5. Manner de schmeven zijn vastgedraald, wordt de luidspreter op zijn plaats vergrendeld. Plaats de voorlijst terug om de montageschroeven te verbergen.

Installatiehandleiding voor plafonds (gipsplaat)

1. Plaats de uitgesneden sjabloon (zelfklevend) op het plafond. (Figuur 1)

2. Zaag het gat in het plafond uit met een parzaag volgens de onderbroken lijn aangegeven op de sjabloon en schulf de C-ring in het plafond en lijn deze uit met het uitgesneden gat. (Fijuur 2)

3. Ga naar het hoofdstuk 'Bedrading en installatie' en keer terug naar punt 4 hieronder.

4. Schuif de luidsprekerset door het gal. Draai de schroeven (aangesbuid als "Screw Fix") rechtoom aan de voorkant van de luidspremer om de montageveelgens te veriengen. Draai de schroeven vast totaal u ze sterig vasthundt. (DPWERKING: schroeven hebben een PozOrix-kop; het gebruik van een PozOrix-driver wordt aanbevolen). Als u een power driver gebruiks, Tannoy adviseen: een aanhaalmoment van 1,5 Km. (Alb.3) MIET TE VAST AANDRAAIEN!

5. Bevestig de nylon beveliging aan de haken op het voorste schot voordat u het rooster bevestigt door het aan de luidsprekers te presenteren en de magneten het op zijn plaats te laten trekken (Fig.4). (Bij de CMS 403DCe / ICTe is het rooster al op het product gemontcend.)

OPMERKING OVER DE INSTALLATIE VAN CMS 403DCe / ICTe:

Draai de luidspreker in de gewenste richting voordat u de schroeven vastdraait in stap 4. Wanneer de schroeven zijn vastgedraaid, wordt de luidspreker op zijn plaats vergrendeld. Plaats de voorlijst terug om de montageschroeven te verbengen.

Fig.1

Fig.1

Fig.1

1.54

Installatiehandleiding voor optionele gipsring

Een optionele beugel van gips (modder) ring is verkrijgbaar bij Tannoy. Deze beugel is ontworpen om vooraf te worden geinstalleerd in nieuw geconstrueerde, niet- verlaagde plafonds.

1. Spijker of schroef de gipsring op de draagbalken. (Figuur 1)
2. Leg de luidsprekerbedrading op de plaats waar de luidspreker zal worden gemonteerd en voltooi het stukadoorswerk aan het plafond. (Figuur 2)
3. Ga naar het hoofdstuk 'Bedrading en installatie' en keer terug naar punt 4 hieronder.
4. Schuil de luidsprekonsel door het gat. Drasi de schroeven (aangeduid als "Screw Fix") rechtsom aan de voorkant van de luidspreker om de montagevelgeles te verlengen. Draal de schroeven vast totdat u ze stevig vasthoudt. (Opmerking: schroeven hebben een PoziDriv-kop; het gebruik van een PoziDriv-driver wordt aanbevolen). Als u een power driver gebruikt, Tannoy advisersri een aanhaalmoment van 1,5 Nm. (Afb.3) NIET TE VAST AANDRAAIEN!
5. Bevestig de nyfon beveiliging aan de haken op het voorste schol voordat u het rooster bevestigt door het aan de luidsprekers te presenteren en de magneten het op zijn plaats te laten trekken (Fig.4). (BI) de CMS 033DCe / ICTe is het rooster al op het product gemonteerd.)

Fig.1

Hv7

Fig.3

Fig.4

OPMERKING OVER DE INSTALLATIE VAN CMS 403DCe / ICTe:

Draal de luidspreiker in de gewenste richting wordt u de schroeven vastdraalt in stap 4. Vanneer de schroeven zijn vastgednaakt, wordt de luidspreiker op zijn plaats vergrendeld. Plaats de voorlijst terug om de montageschroeven te verbergen.

Installatiehandleiding voor optionele pre-installatie backcan (alleen PI-modellen)

Ten optionnelle pre-install backcan is beschlibaar voor alle pre-install (PI)-modellen. De backcan is ontworpen voor pre-installatie in nietew geconstineerde, niet-vertaagde plafonds.

OPMERKING: Bij de modellen CMS 603DC / ICT en CMS 903DC is de transformator vooraf aan de binnenkant van de backcan bevestigd; Bij de CMS 503DC / ICT-modellen is de transformator vooraf op de luidsprokerset bevestigd.

1. Bevestig de backran op een veilig bevestigingspunt. Dit kan op een aantal manleren worden gedaan: METHODE 1: Bevestig de backran op een veilig bevestigingspunt met behulp van geschikte bevestigingen met de 4 bevestigingsgaten op de P1 backran. [Figuur 1]

F21

METHODE 2. Zet de backran vast op een veilig bevestigingspunt met behulp van geschikte bevestigingen met de flexibele banden die aan de PI-backran zijn bevestigd. (Figuur 2)

Fg2

METHODE 3:

cen. Bevestig de PI-backcan aan de optionele voormontagering (gipsring) met behulp van de bevestigingen die hij de voormontagering zijn geleverd. (Afb.3)

f43

b. Zet vervolgens de vleugels van de voormontagering vast op een veilig bevestigingspunt met behulp van geschikte bevestigingen. (Alb.4)

F21

Draai alsjeblieft om

Installatiehandleiding voor optionele pre-installatie backcan (alleen PI-modellen)

1. Bevestig de buis aan de geinstalleende backcan. Dit kan op twee manieren:

METHODE 1: U kunt de klem aan de achterkant van de pre-install backan gebruiken. Het product accepteert een knijpconnector met een schroefdraadmaat tot 22 mm: Om de kabelklem te verwijderen, draat u eenvoudig de ring met schroefdraad (onder de bedradingafdekkg); los die de kabelklem op zijn plaats houdt en verwangl u deze door een kabelklem. (Alb.5)

[Unreadable]

METHODE 2: U kunt elk van de drle uitbreekpunten aan de zijkanten van de PI-backran gebruiken (diameter 19 mm, 22 mm of 28 mm). ([Afb.6])

18.6

1. Als er geen kabelbuis is geleven als bedradingsmethode, wordt u een goedgekeurde luidprekerkabel naar de gelstalleerde bus. Eindig in de bovensan gemonteerde kabeldern of met een goedgekeurde kabelconnector in een van de drie unbreckpunten aan de zijkanten van de PI-backsan.

2. Snijd een gat op de juiste plaats in het plafond met een padzaag. Plaats de pre-install backcan over het gat. (Mfo. 7)

[0,7]

1. Ga naar het hoofdstuk 'Bedrading en installatie' en keer terug naar punt 6 hieronder.
2. Schulf de luidsprekret door het gal. Draai de schroeven (aangehold als "Screw Fix") rechtboom aan de workant van de luizpseer om de montageplekingels te verlengen. Draai de schroeven vast totalu u ze steig vastbeurd. (OPNERKING: schroeven heiben een PostDrive-kog; het gebruik van een PostDrive-driver wordt aanbevolen). Als u een power driver gebruikt, Tannoy actreert een aanhaalmoment van 1,5 Km. (Afs.8) NIET TE VAST AANDRAAIEN!
3. Bevestig de nylon verligneld aan de hansen op het voorste schot voorsat u het rooster bevestigt door het aan de luidsprekers te presentoren en de magnoten het op zijn plaats te laten trekken. (Afb.9)

增

Fig.5

Bedrading en Installatie

1. Open het bedradingdeksel (Indien van toepassing) en zoek de eurostekker en -aansluiting aan de achterkant van de luidspreker. (Figuur 1)
2. Gebruik voor aansluiting op een versterker pennen 1 en 2 (afbeelding 2):

• Pin 1 is postief

• Pin 2 is negatief

Voor aansluiting op extra luidsprekers in een gedistribueerde lijn, zijn pennen 3 en 4 parallel, waarbij: • Pin 1 is negatief

• Pin 4 is postief

1. Suit het bedradingdekel en draal beide schroeven op de kabelklem vast [indien van toepassingl.
2. Gebruik de draalschakelaar aan de voorkant van het apparaat om de modus met lage impedantie, I hoge impedantie (70 V of 100 V) te selecteren voor gedistribuende toepassingen.
   DE LUIDSPREKER WORDT GELEVERD IN LAGE IMPEDANTIE-MODUS. SLUIT DE LUIDSPREKER NOOIT AAN OP EEN 70/100 VOLT VERSTERKER ALS DEZE IS INGESTELD VOOR EEN LAGE IMPEDANTIE.

De modelen CMS 403DCe / ICTe en CMS 503DC / ICT (alle varianten) gebruiken een transformator van 30 W. In geïdstribuende lijntorpassingen kan de transformator worden afgetapt op 30 W, 15 W en 7,5 W, met een extra 3,75 W-aftaktig voor 70 V lijnsystemen. (Afb.3)

De modellen CMS 603DC / ICT en CMS 803DC (alle kantanten) gebruiken een transformator van 60 W. In gedistribuerde lijntoepassingen kan de transformator worden afgetapt op 60 W, 30 W en 15 W, met ten extra 7,5 W aftakking voor 70 V lijnsystemen. (Alb A)

Quick Star Guide

87

Fig.1

140.7

[Unreadable]

Fig.1

88 CMS 3.0 Series

Quick Start Guide

89

Schilderen

Indien gewenst kunnen het moster en het schotpaneel worden geverfd om bij het omdingende decor te passen.

Het schot schilderen:

• Dek de aandrijfeenheid zorgvuldig af met het meegeleverde verfmaster om ervoor te zorgen dat de verf niet in contact komt met de kegel en de rohrand.
• Breng meendere dunne verlagen aan - dit geeft een betere afverking dan een te dikke laag.
  Het rooster schilderen:
• Verwijder voorzichtig het akoestisch transparante roosterdoek van de achterkant van het rooster.
• Verf het rooster en verwang het doek van het rooster - meendere dunne verflagen geven een betere afwerking dan een te dikke laag.
• Bevestig het roosterdoek opnieuw over het hele gebied aan het rooster met een lichte spuitlijm om hoorbare resonanties te woorkomen.
