GEBRUIKSAANWIJZING HADG9CBS4BWIFI HAIER

Functie de accelerare

Bedankt dat u voor deze afzuigkap hebt gekozen.

Deze gebruiksaanwijzing is bedoeld om u alle benodigde instructies te geven met betrekking tot de installatie, het gebruik en het onderhoud van het apparaat. Om het apparaat correct en veilig te laten werken, dient u deze handleiding voorafgaand aan de installatie en het gebruik zorgvuldig door te lezen.

De afzuigkap is gemaakt van hoogwaardige materialen en heeft een gestroomlijnd design. Het apparaat is uitgerust met een krachtige elektromotor en centrifugaal ventilator. Dit garandeert een sterke zuigkracht, een geluidsarme werking, een vetfilter dat niet kleverig wordt en een gemakkelijke installatie.

Hierbij verklaart Candy Hoover Group Srl dat de radioapparatuur voldoet aan Richtlijn 2014/53/EU en aan de relevante wettelijke vereisten (voor de UKCA markt).

De volledige tekst van de conformiteitsverklaring is beschikbaar op het volgende internetadres: www.candy-group.com.

VEILIGHEIDSMAATREGELEN

• Laat nooit kinderen het apparaat bedienen.
• De afzuigkap is alleen bedoel voor thuisgebruik en is niet geschikt voor barbecue, noch voor horeca of winkels waar vlees of andere gerechten worden geroosterd, noch voor andere commerciële doeleinden.
• De afzuigkap en het bijhorende filter moeten regelmatig worden schoongemaakt om het apparaat in goede werkende conditie te houden.
• Maak de afzuigkap schoon volgens de instructies in de handleiding en voorkom dat er risico van brandgevaar ontstaat.
• Verbied direct bakken op het gasfornuis. Zorg altijd voor goede ventilatie in de keuken.
• Controleer of de voedingskabel niet is beschadigd alvorens dit apparaat aan te sluiten. Een beschadigde voedingskabel mag alleen worden vervangen door gekwalificeerd onderhoudspersoneel.
• Zorg voor voldoende ventilatie van de ruimte wanneer de afzuigkap gelijktijdig wordt gebruikt met toestellen die gas of andere brandstoffen verbranden;
• De lucht mag niet worden afgevoerd in een pijp die wordt gebruikt voor de rookgassen van toestellen die gas of andere brandstoffen verbranden;

• De voorschriften betreffende de afvoer van lucht dienen te worden gerespecteerd.

• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

• Niet flamberen onder de afzuigkap.
• De afzuigkap is niet bedoeld voor installatie boven een kookplaat of fornuis met meer dan vier kookelementen.
• De ruimte moet voldoende worden geventileerd als de afzuigkap tegelijkertijd wordt gebruikt met apparaten die gas of andere brandstoffen verbranden (niet van toepassing op apparaten die de lucht alleen terug de ruimte in blazen).
• De informatie over de reinigingsmethode en -frequentie moet worden opgevolgd.
• Er bestaat brandgevaar als de reiniging niet conform de instructies wordt uitgevoerd.
• Ontsteek geen vlammen onder de afzuigkap.
• VOORZICHTIG: Bereikbare onderdelen kunnen heet worden bij gebruik met kooktoestellen.

Gevaar voor elektrische schok

• Sluit dit toestel uitsluitend aan op een correct geaard stopcontact. Neem bij twijfel contact op met een gekwalificeerde elektromonteur voor advies.
• Niet opvolgen van deze instructies kan leiden tot de dood, brand of elektrische schok.

De lamp in dit product is niet geschikt voor gebruik als kamerverlichting.

Het doel van deze lamp is om verlichting te bieden voor het gebruik van het product.

Elektrische installatie

Alle installaties moeten door een vakbekwame persoon of gekwalificeerde elektricien worden uitgevoerd. Controleer voordat u het apparaat op de elektrische voeding aansluit of de netspanning overeenkomt met de spanning op het serieplaatje.

Directe aansluiting

Het apparaat moet direct op de netvoeding worden aangesloten met een omnipolaire scheidingsschakelaar met een minimum opening van 3 mm tussen de contacten.

De installateur moet controleren of de elektrische aansluiting juist is uitgevoerd en overeenkomt met het bedradingsschema.

De kabel mag niet gebogen of samengedrukt zijn.

Controleer regelmatig of de stekker en het snoer niet zijn beschadigd. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of samenstel dat verkrijgbaar is bij de fabrikant of diens servicevertegenwoordiger.

WAARSCHUWING: Dit is een apparaat van klasse I en MOET geaard worden. Dit apparaat wordt geleverd met een 3-aderig netsnoer dat als volgt is gekleurd:

Bruin = fasedraad, de aanvoerdraad van de stroom

Blauw = nuldraad, de afvoerdraad van de stroom

Groen en geel = aardedraad ⏻ voor ontlading en afvoer van de spanning

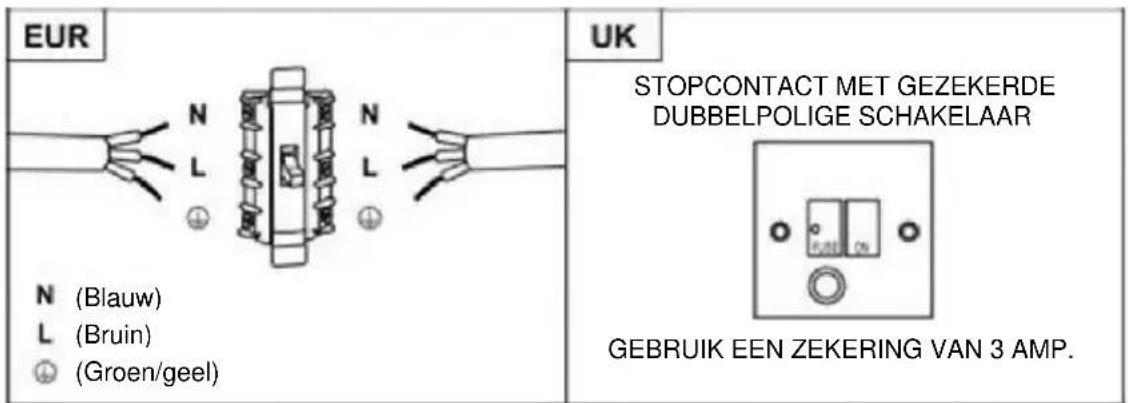

EUR N (Blauw) L (Bruin) (Groen/geel) UK STOPCONTACT MET GEZEKERDE DUBBELPOLIGE SCHAKELAAR GEBRUIK EEN ZEKERING VAN 3 AMP.

Er moet een zekering van 3 ampère worden gebruikt.

Lijst van accessoires voor standaardinstallatie

Benaming	Afbeelding	Aantal
Kap		1
Onderste afvoerpijp (500 mm)		1
Bovenste afvoerpijp (500 mm)		1
Beugel bovenste afvoerpijp		1
Beugel onderste afvoerpijp		1
Beugel voor afzuigkap		1
Φ8 wandpluggen Φ8×Φ6 witte kleur		9
Schroef (ST4 x 30 mm)		9
Schroef (ST4 x 8 mm)		6
Luchtuitlaat		1
Koolstofffilter		2

INSTALLATIE (montage op de muur)

Als u een uitvoer naar buiten hebt, kan de afzuigkap worden aangesloten zoals op de onderstaande afbeelding door middel van een afzuigkanaal (geëmailleerd, aluminium, flexibele niet-brandbare buis met een binnendiameter van 150 mm).

1. Zet voorafgaand aan de installatie het apparaat uit en neem de stekker uit het stopcontact.

1. Voor het beste effect moet de dampkap op 65-75 cm afstand boven het kookvlak worden geplaatst.

65 cm 75 cm

DE KAP INSTALLEREN

Plaats de kap op de gewenste hoogte met inachtneming van de minimale hoogte boven de kookplaat/het fornuis.

Markeer de locatie van de muurbeugel. (Plaats de gaten tussen 700 en 800 mm boven het werkblad). Verwijder de kap en plaats de muurbeugel om de locaties van de gaten op de muur te markeren.

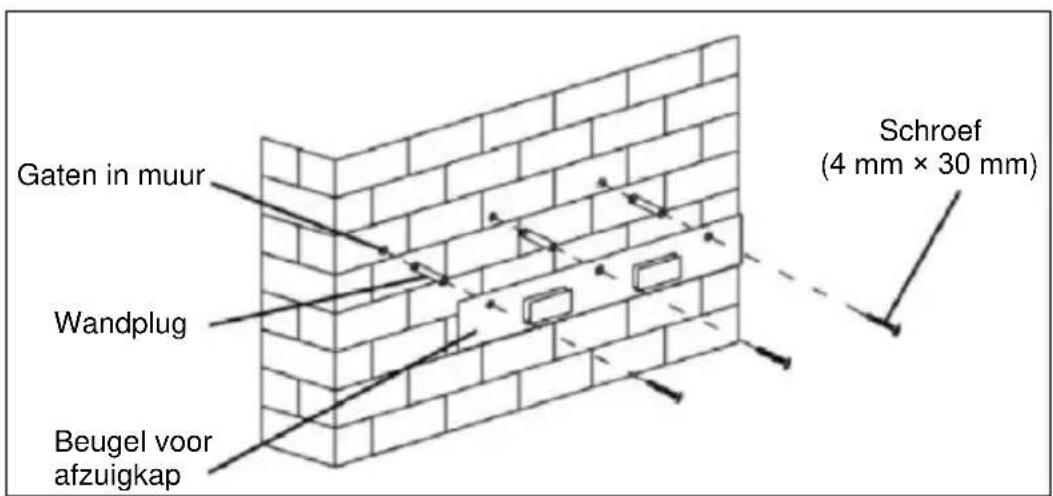

Boor de 3 gaten in de muur om het juiste bevestigingssysteem (schroef ST4x30 mm) te plaatsen.

Gaten in muur Wandplug Beugel voor afzuigkap Schroef (4 mm × 30 mm)

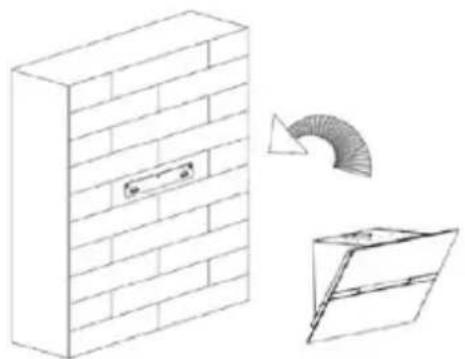

Hang de kap in de uitsparingen van de muurbeugel.

Zodra de kap op zijn plaats zit, zoekt u de plaats van de 4 extra muurbevestigingsschroeven zoals aangegeven in het volgende diagram.

Verwijder de kap om in de muur te boren en installeer wandpluggen.

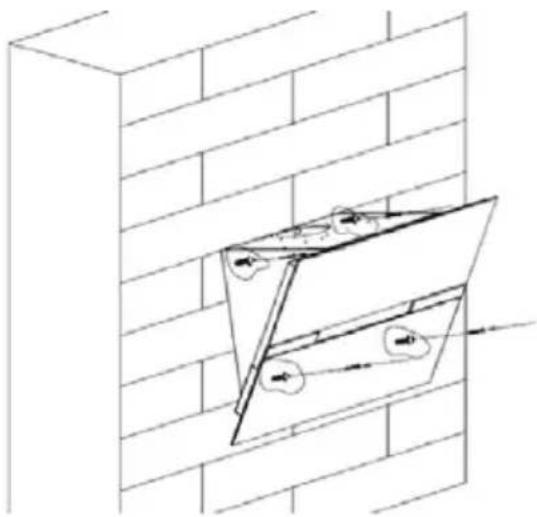

Zet de kap vast met 4 schroeven met een diameter van 4 mm met pluggen die aangepast zijn aan uw muur.

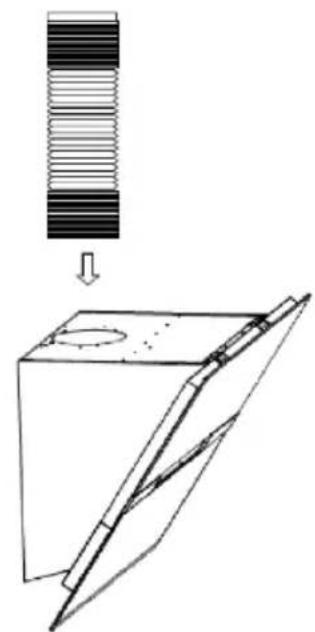

Als de afzuigmodus is geselecteerd, plaatst u het luchtafvoerkanaal op de luchtuitlaat zoals afgebeeld.

Bevestig de onderste schoorsteensteun aan de onderste afvoerpijp, zoals afgebeeld.

Gebruik 2 schroeven ST4x8 mm.

(Draai de schroeven niet te vast aan, zorg ervoor dat de bovenste afvoerpijp gemakkelijk in de onderste afvoerpijp kan glijden.)

Plaats de bovenste afvoerpijp in de onderste afvoerpijp.

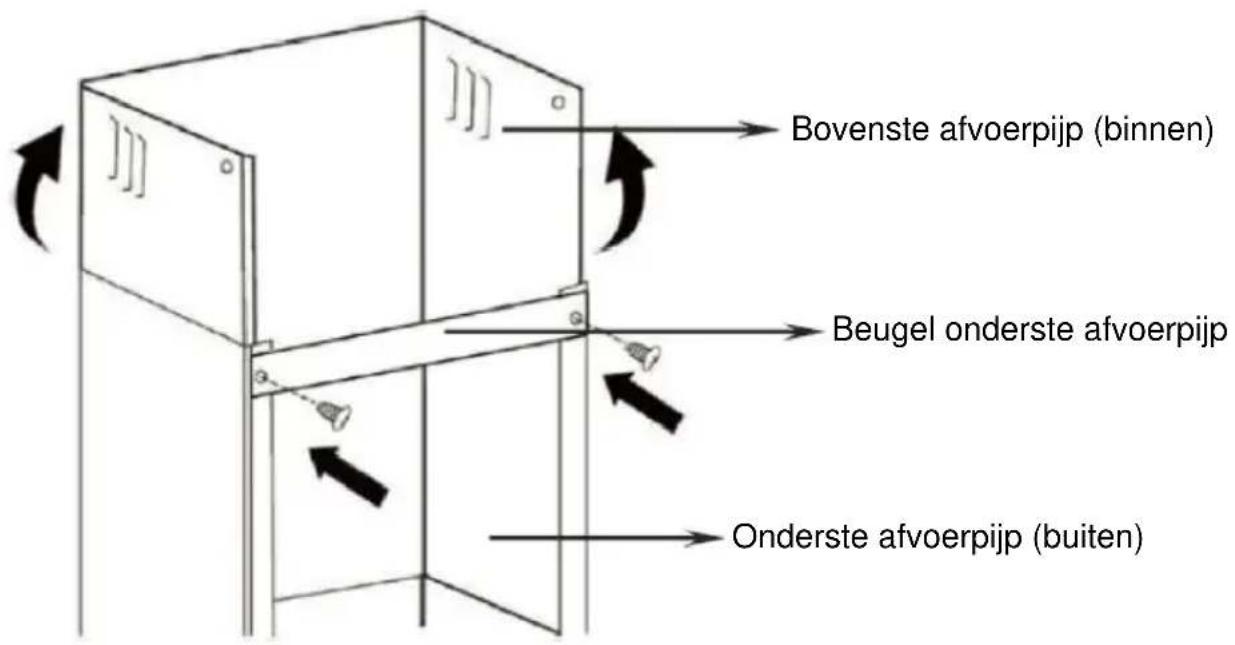

Bovenste afvoerpijp (binnen) Beugel onderste afvoerpijp Onderste afvoerpijp (buiten)

Plaats de onderste afvoerpijp in het apparaat en markeer vervolgens de gaten op de muur.

Verwijder de onderste afvoerpijp en boor vervolgens gaten in de muur: gat voor schroef met diameter Φ8 mm

Gebruik de pluggen aangepast aan uw muur.

DE KAP INSTALLEREN

Installeer de onderste afvoerpijp en schroef deze aan de muur vast met 2 schroeven met een diameter van Φ8 mm.

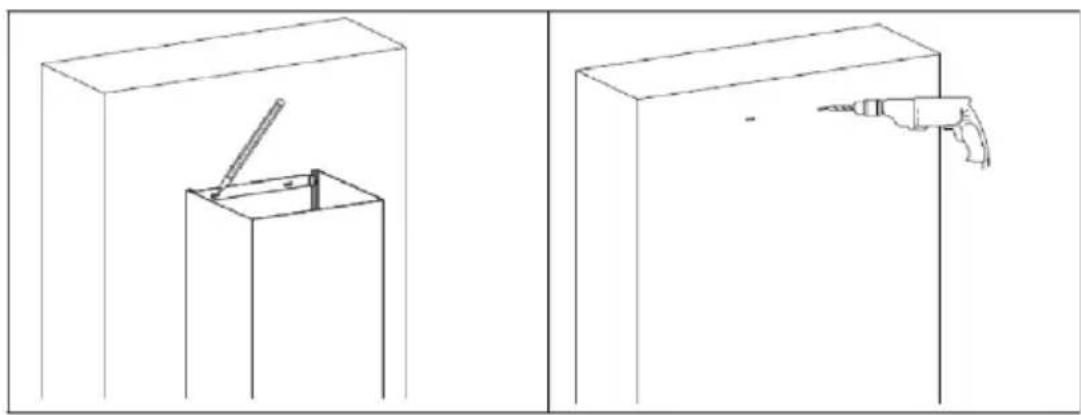

Trek vervolgens de bovenste afvoerpijp omhoog tot de gewenste hoogte. Markeer de locaties van de montagegaten van de bovenste afvoerpijpsteun.

Laat de bovenste afvoerpijp zakken en boor dan gaten in de muur.

Plaats de pluggen aangepast aan uw muur.

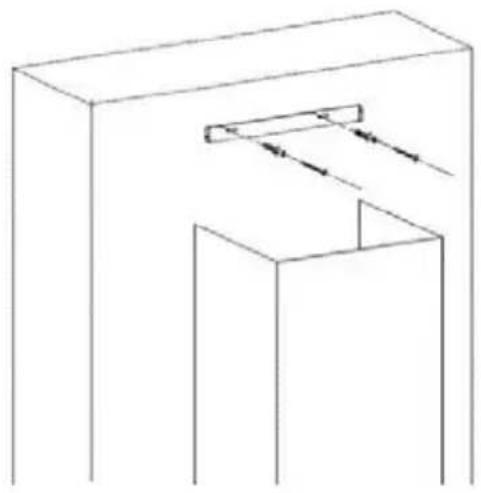

Bevestig de muurbeugel van de bovenste afvoerpijp aan de muur met de gekozen pluggen (aanbevolen schroeven: 8 mm).

Zet de bovenste afvoerpijp weer in elkaar en bevestig hem aan de muurbeugel met 2 schroeven ST4x8 mm.

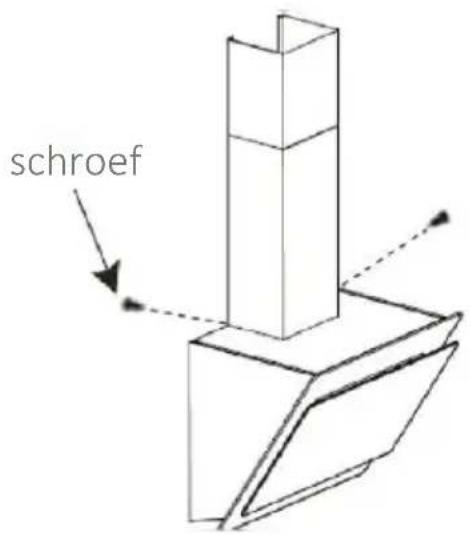

Bevestig de onderste afvoerpijp aan de nokken van de afzuigkap met 2 schroeven ST4x8 mm.

schroef

Lijst van accessoires voor standaardinstallatie

Benaming	Afbeelding	Aantal
Luchtdeflector		1
Beugel		1
Wandpluggen Φ8Φ8×Φ6 kleur wit		2
Schroeven ST4,0×30		2
Schroeven ST3,5×12		2

INSTALLATIE (LUCHTDEFLECTOR VOOR T-VORM, GEBOGEN GLAS, VLAKGLASMODELLEN)

De luchtdeflector wordt vermeld als inbegrepen en niet als optioneel.

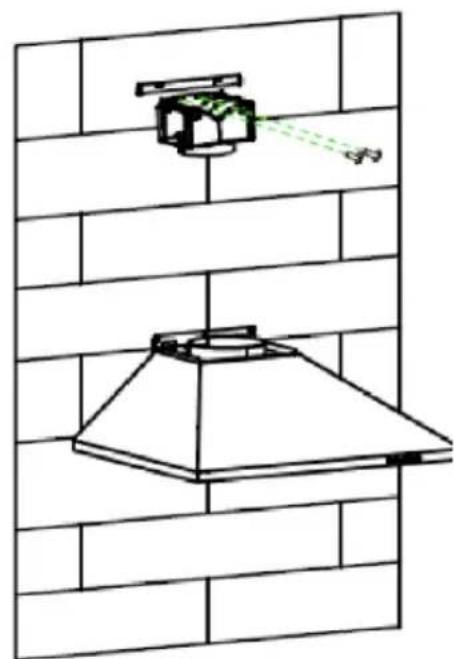

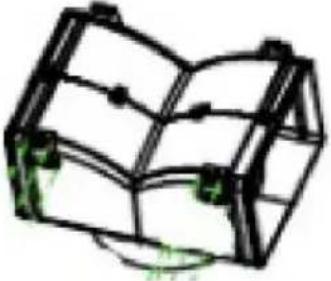

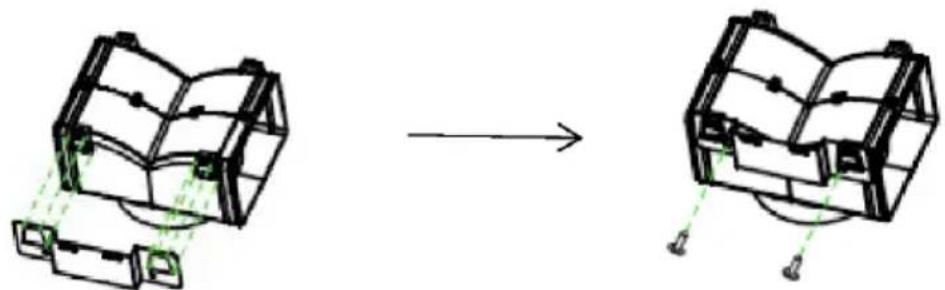

1. Bevestig de beugel aan de T-vormige plastic uitlaat met 2 meegeleverde ST3,5x12 mm schroeven, zoals hieronder afgebeeld:

1. Boor 2 gaten in de muur voor de wandpluggen en schroef de beugel op de muur met de 2 meegeleverde ST4x30 mm schroeven.

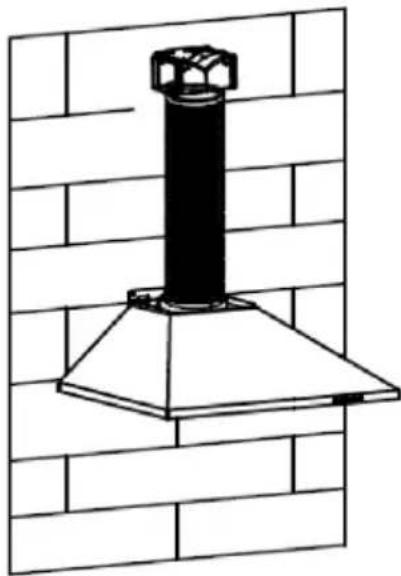

1. Bevestig de uitlaatpijp op de luchtuitlaat van de afzuigkap zoals hieronder aangegeven:

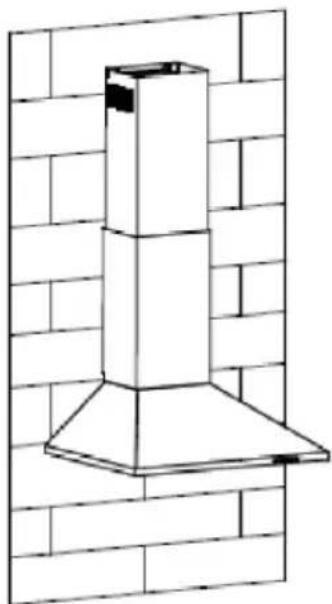

1. Installeer de afvoerpijp op het apparaat en zet hem vast.

o Let alstublieft op: De T-vormige plastic uitlaat en V-kleppen kunnen niet tegelijkertijd worden gebruikt. U kunt ze op twee manieren gebruiken: 1) Voeg de V-klep toe aan bestaande uitlaat; 2) Gebruik de T-vormige plastic uitlaat, geen V-klep toevoegen.

o Let op: Het product is voorzien van een V-klepaccessoire. Dit accessoire is niet verplicht voor installatie, bediening en gebruik van het product.

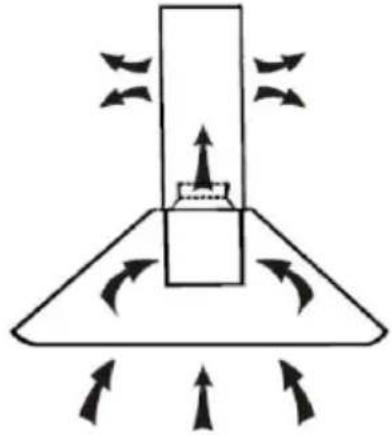

Als u geen uitlaat naar buiten hebt, is er geen uitlaatpijp nodig en is de installatie vergelijkbaar met die in het hoofdstuk 'INSTALLATIE (VENTILATIE BUITEN)'.

Actiefkoolfilters worden gebruikt voor het opvangen van geurtjes.

Om het actiefkoolfilter te installeren, moet eerst het vetfilter worden losgemaakt.

Druk op de blokkering en trek het filter omlaag.

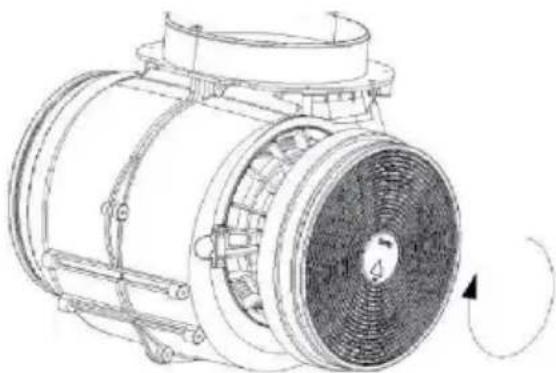

Bevestig het actiefkoolfilter in het apparaat en draai het rechtsom. Doe hetzelfde aan de andere kant.

o Controleer of het filter stevig vastzit. Anders kan het losraken en gevaar veroorzaken.
o Wanneer een actiefkoolfilter is bevestigd, neemt het zuigvermogen af.

BESCHRIJVING VAN DE ONDERDELEN

CONFIGURATIE 1

1

2

3

B

B^+

BEDIENING

1 Knop lage snelheid

Deze wordt gebruikt om de keuken te ventileren. Deze stand is geschikt voor sudderen en bereidingen waarbij niet veel stoom vrijkomt.

2 Knop middelhoge snelheid

Deze stromingssnelheid van de lucht is ideaal voor afzuiging bij standaardkookwerkzaamheden.

3 Knop hoge snelheid

Druk bij een hoge rook- of stoomdichtheid op de knop voor hoge snelheid voor een zeer effectieve ventilatie.

B Boost 1 (snelheid 4)

Druk op knop B voor boostsnelheid 1, de achtergrondverlichting van knop B is aan en de afzuigkap werkt in de boostmodus.

B ^+ Boost 2 (snelheid 5)

Druk op knop B ^+ voor boostsnelheid 2, de achtergrondverlichting van knop B ^+ is aan en de afzuigkap werkt in de boostmodus.

Licht

Kort indrukken voor verlichting aan en uit

Snelle timer: Druk lang op de lichtknop en houd deze 3 seconden ingedrukt. De ventilatorsnelheidsknoppen knipperen en tellen 5 minuten af. Na 5 minuten worden de motor en het licht automatisch uitgeschakeld met drie keer een zoemergeluid.

Wifiverbinding

Druk lang op het wifipictogram en ga naar de verbindingsmodus: de achtergrondverlichting van het wifipictogram blijft knipperen om aan te geven dat de verbinding tot stand wordt gebracht, de achtergrondverlichting van het wifipictogram brandt om aan te geven dat de verbinding tot stand is gebracht, hetzelfde geldt voor de stand-bymodus; druk nogmaals lang op het wifipictogram om de verbinding te verbreken.

CONFIGURATIE 2

1

2

3

B

STAND-BYMODUS.

Indien aangesloten, zijn alle verlichting en systemen in de STAND-BYMODUS.

1 Knop lage snelheid

Deze wordt gebruikt om de keuken te ventileren. Deze stand is geschikt voor sudderen en bereidingen waarbij niet veel stoom vrijkomt.

2 Knop middelhoge snelheid

Deze stromingssnelheid van de lucht is ideaal voor afzuiging bij standaardkookwerkzaamheden.

3 Knop hoge snelheid

Wanneer zeer dichte rook of stoom wordt geproduceerd, drukt u op de knop voor hoge snelheid voor een zeer effectieve ventilatie.

B Boosterfunctie

Deze kap heeft een boosterfunctie. Om de booster te activeren, drukt u op B naar snelheid 4. Ga naar de hoogste snelheid terwijl de kap in gebruik is en de snelheid zal gedurende 5 minuten bij hogere snelheid werken, waarna deze weer afneemt.

Licht

Kort indrukken voor verlichting aan en uit

Snelle timer: Druk lang op de lichtknop en houd deze 3 seconden ingedrukt. De ventilatorsnelheidsknoppen knipperen en tellen 5 minuten af. Na 5 minuten worden de motor en het licht automatisch uitgeschakeld met drie keer een zoemergeluid.

Wifiverbinding

Druk lang op het wifipictogram en ga naar de verbindingsmodus: de achtergrondverlichting van het wifipictogram blijft knipperen om aan te geven dat de verbinding tot stand wordt gebracht, de achtergrondverlichtir van het wifipictogram brandt om aan te geven dat de verbinding tot stand is gebracht, hetzelfde geldt voor de stand-bymodus; druk nogmaals lang op het wifipictogram om de verbinding te verbreken.

Download de hOn-app

Allereerst moet u de hOn-app downloaden en installeren op uw draagbare apparaat. Registreer vervolgens de afzuigkap.

De afbeelding van de kap is alleen bedoeld als indicatie. Hij is mogelijk geen exacte weerspiegeling.

1- Druk op de wifiknop totdat het pictogram begint te knipperen. Als het koppelen is voltooid, is het wifipictogram aan.

ONDERHOUD

Alvorens het apparaat te reinigen, zet u het uit en haalt u de stekker uit het stopcontact.

I. Normale reiniging

Gebruik een zachte doek die in een handwarm mild sopje of een schoonmaakproduct voor het huishouden is bevochtigd. Gebruik nooit metalen voorwerpen, chemische, schurende materialen of harde borstels om het apparaat te reinigen.

II. Maandelijkse reiniging van het vetfilter

ESSENTIEEL: Als u het filter elke maand schoonmaakt, kan dit brandgevaar voorkomen.

Het filter verzamelt vet, rook en stof. Het filter heeft dus een directe invloed op de efficiëntie van de afzuigkap. Als het filter niet wordt schoongemaakt, kunnen de vetresten (die potentieel brandbaar zijn) het filter verzadigen. Reinig het filter met een huishoudelijk schoonmaakproduct.

III. Jaarlijkse reiniging van het actiefkoolfilter

ALLEEN van toepassing als het product wordt geïnstalleerd als recirculatie-eenheid (zonder ventilatie naar buiten). Dit filter vangt geuren op en moet eenmaal per jaar worden vervangen, afhankelijk van de gebruiksfrequentie van de afzuigkap.

IV. Lamp vervangen

Verwijder de schroeven uit het glas, neem de glazen kap weg. Lokaliseer het lampje dat moet worden vervangen. De lampjes bevinden zich in de armatuur aan de binnenkant van het nu open deel van de kap.

Maak de bedrading los en verwijder de lamphouders en de bedra- ding uit de kap. Belangrijk: Het is niet mogelijk de lampjes afzonder- lijk te vervangen, maar de lampjes, lamphouders en bedrading moeten als geheel worden verwijderd. (ledlampje: MAX 1,5 W)

Plaats de nieuwe lampjes, lamphouders en bedrading op dezelfde wijze als de oorspronkelijke onderdelen. Sluit de bedrading weer aan.

Plaats de glazen kap terug en bevestig de glasschroeven. Zorg dat de schroeven helemaal worden aangedraaid.

PROBLEMEN OPLOSSEN

Fout	Oorzaak	Oplossing
Verlichting brandt, maar de ventilator werkt niet	Het waaierblad van de ventilator zit vast.	Zet het apparaat uit en laat het uitsluitend door gekwalificeerd onderhoudspersoneel repareren.
	De motor is beschadigd.
De verlichting en de ventila- tor werken allebei niet	Het halogeenlampje is defect.	Vervang het lampje door een ander met het juiste vermogen.
	Voedingssnoer komt los.	Steek de stekker weer in het stopcontact.
Het apparaat trilt zeer sterk	Het waaierblad van de ventilator is beschadigd.	Schakel het apparaat uit en laat het uitsluitend door gekwalificeerd onderhoudspersoneel repareren.
	De motor van de venti- lator zit niet goed vast.	Zet het apparaat uit en laat het uitsluitend door gekwalificeerd onderhoudspersoneel repareren.
	Het apparaat is niet correct op de beugel gehangen.	Neem het apparaat van de beugel en controleer of de beugel op de juiste plaats zit.
Afzuigwerking is niet goed	Te grote afstand tussen het apparaat en het kookvlak	Pas de afstand aan tot 65-75 cm

Technologie	Wifi
Standaard	802.11 b/g/n
Frequentieband(en) [MHz]	2400 MHz – 2483,5 MHz
Maximaal vermogen [mW]	100 mW

Productinformatie voor netwerkapparatuur
Stroomverbruik van het product in netwerkstand-by als alle bekabelde netwerkpoorten zijn aangesloten en alle draadloze netwerkpoorten zijn geactiveerd:	2 W
Een draadloze netwerkpoort activeren:	Als de kap is geregistreerd in de app, zet dan de kap aan om de draadloze netwerkpoort te activeren.
Een draadloze netwerkpoort deactiveren:	Als de kap is geregistreerd in de app, zet de kap dan uit om de draadloze netwerkpoort te deactiveren. Als de kap niet is geregistreerd in de app, dan wordt de draadloze netwerkpoort gedeactiveerd, zelfs als de kap aan staat.

SERVICEAFDELING/KLANTENSERVICE

Als u de oorzaak van de afwijkende werking niet kunt vinden, het apparaat uitzetten en contact opnemen met de klantenservice.

SERIENUMMER VAN HET PRODUCT. Waar vind ik dat?

Het is belangrijk dat u aan de klantenservice de productcode en het serie-nummer (een uit 16 tekens bestaande code die begint met een 3) van uw product doorgeeft; dit nummer is te vinden op het garantiecertificaat of op de typeplaat op het apparaat.

Het zal helpen om verspilde ritten van monteurs te voorkomen, waardoor (en dat is het belangrijkste) de bijbehorende voorrijkosten worden bespaard.

Dit apparaat is gemarkeerd conform de Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

AEEA bevat zowel vervuilende stoffen (die een negatief effect op het milieu kunnen hebben) als basiscomponenten (die hergebruikt kunnen worden). Het is belangrijk om AEEA te onderwerpen aan specifieke behandelingen, teneinde alle vervuilende stoffen op de juiste wijze te verwijderen en af te voeren en alle materialen terug te winnen en te recyclen.

Mensen kunnen hierbij een belangrijke rol spelen en ervoor zorgen dat AEEA geen milieuprobleem wordt. Het is van essentieel belang om enkele basisregels te volgen:

AEEA mag niet worden behandeld als huishoudelijk afval.

AEEA moet worden ingeleverd bij relevante inzamelpunten die worden beheerd door de gemeente of door geregistreerde bedrijven. In veel landen bestaat de mogelijkheid grote AEEA thuis te laten ophalen.

In veel landen kan, wanneer u een nieuw apparaat koopt, het oude worden teruggegeven aan de detailhandelaar die het gratis moet innemen met dien verstande dat de apparatuur van een gelijkwaardig type is en dezelfde functies had als de geleverde apparatuur.
