LIETOŠANAS INSTRUKCIJA HADG9CBS4BWIFI HAIER

Paldies, ka izvēlējāties šo tvaika nosūcēju.

Šī lietošanas instrukcija ir paredzēta, lai sniegtu jums visus nepieciešamos norādījumus, kas saistīti ar ierīces uzstādīšanu, lietošanu un apkopi.

Lai pareizi un droši darbinātu ierīci, pirms uzstādīšanas un lietošanas uzmanīgi izlasiet šo lietošanas instrukciju.

Tvaika nosūcējs izmanto augstas kvalitātes materiālus un ir izgatavots ar racionalizētu dizainu. Būdams aprīkots ar lielas jaudas elektromotoru un centrbēdzes ventilatoru, tas nodrošina arī spēcīgu sūkšanas jaudu, zemu trokšņa līmeni, nelīpošu tauku filtru un vieglu montāžu.

Ar šo Candy Hoover Group Srl apliecina, ka radioiekārta atbilst Direktīvai 2014/53/ES un attiecīgajām likumdošanas prasībām (Apvienotās Karalistes tirgum).

Pilns atbilstības deklarācijas teksts ir pieejams šādā interneta adresē: www.candy-group.com

DROŠĪBAS PASĀKUMI

• Nekad neļaujiet bērniem darbināt ierīci.
• Tvaika nosūcējs ir paredzēts lietošanai tikai mājās, nav piemērots grilēta ēdiena, cepešu tirdzniecībai un citiem komerciāliem mērkiem.
• Plīts tvaika nosūcējam un tā filtram jābūt regulāri tīriem, lai uzturētu labā darba stāvoklī.
• Notīriet tvaika nosūcēju saskaņā ar lietošanas instrukciju un sargājiet ierīci no aizdegšanās riska.
• Aizliedziet tiešu cepšanu no gāzes plīts. Lūdzu, uzturiet virtuves telpā labu konvekciju.
• Pirms ierīces pievienošanas pārbaudiet, vai strāvas padeves vads nav bojāts. Bojātu barošanas vadu drīkst nomainīt tikai kvalificēts apkopes personāls.
• Telpai jābūt pietiekami vēdinātai, ja tvaika nosūcējs tiek izmantots vienlaikus ar ierīcēm, kurās dedzina gāzi vai citu kurināmo;
• Gaisu nedrīkst izvadīt dūmvađā, ko izmanto dūmu izvadīšanai no ierīcēm, kurās dedzina gāzi vai citu kurināmo;

• Jāievēro noteikumi par gaisa novadīšanu.

• Bēr ni ir jāuzrauga, lai nodrošinātu, ka viņi nespēlējas ar ierīci.

• Nenovietojiet atklātu liesmu zem tvaika nosūcēja.
• Tvaika nosūcēju nav paredzēts uzstādīt virs plīts virsmas, kurā ir vairāk nekā četri plīts virsmas elementi

- Tā ir atbilstoša telpas ventilācija, ja tvaika nosūcējs tiek izmantots vienlaikus ar ierīcēm, kurās izmanto gāzi vai citu kurināmo (neattiecas uz ierīcēm, kas tikai izvada gaisu atpakal telpā);

• sīkāka informācija par tīrīšanas metodi un biežumu.
• pastāv ugunsbīstamība, ja tīrīšana netiek veikta saskaṇā ar norādījumiem;
• zem tvaika nosūcēja nedrīkst būt atklāta liesma;
• UZMANĪBU! Pieejamās daļas var sakarst, ja tās izmanto kopā ar ēdiena gatavošanas ierīcēm.

Elektriskā trieciena risks

• lespraudiet šo ierīci tikai pareizi iezemētā kontaktligzdā. Šaubu gadījumā konsultējieties ar atbilstoši kvalificētu inženieri.
• Šo norādījumu neievērošana var izraisīt nāvi, ugunsgrēku vai elektriskās strāvas triecienu.

Šajā produktā izmantotā lampa nav piemērota telpas apgaismojumam.

Šīs lampas mērķis ir nodrošināt produkta lietošanas apgaismojumu.

Elektroinstalācija

Uzstādīšana jāveic kompetentai personalai vai kvalificētam elektrikim. Pirms strāvas padeves pievienošanas pārliecinieties, ka tīkla spriegums atbilst spriegumam, kas norādīts uz datu plāksnītes.

Tiešais savienojums

Ierīce ir jāpievieno tieši elektrotīklam, izmantojot daudzpolu slēdzi ar vismaz 3 mm atveri starp kontaktiem.

Uzstādītājam ir jāpārliecinās, ka ir izveidots pareizs elektriskais savienojums un ka tas atbilst elektroinstalācijas shēmai.

Kabelis nedrīkst būt saliekts vai saspiests.

Regulāri pārbaudiet, vai strāvas kontaktdakša un strāvas vads nav bojāti. Ja barošanas vads ir bojāts, tas ir jānomaina ar speciālu vadu vai komplektu, kas pieejams no ražotāja vai tā servisa pārstāvja.

BRĪDINĀJUMS. Šī ir I klases ierīce, un tā IR jāiezemē. Šī ierīce ir aprīkota ar 3 dzīslu elektrotīkla kabeli, kas iekrāsots šādi:

Brūns = L vai Live

Drošinātāja nominālajai strāvai jābūt 3 ampēri.

Standarta uzstādīšanas piederumu saraksts

Spec.	Ilustrācijas attēls	Daudzums
Tvaika nosūcēja korpuss	1
Apakšējais skurstenis (500 mm)		1
Augšējais skurstenis (500 mm)		1
Augšējā skursteņa kronšteins		1
Apakšējā skursteņa kronšteins		1
Tvaika nosūcēja kronšteins		1
φ8 dībeli φ8×φ6 balta krāsa		9
Skrūve (ST4 * 30 mm) 9
Skrūve (ST4 * 8 mm) 6
Gaisa izplūde 1
Oglekļa filtrs 2

UZSTĀDĪŠANA (piestiprināšana pie sienas)

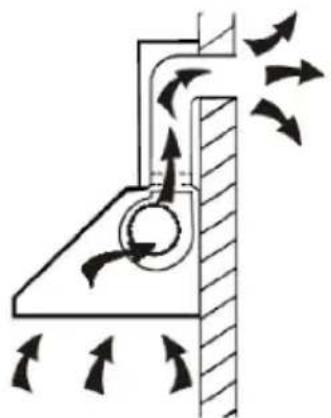

Ja jums ir izeja uz ārpusi, plīts tvaika nosūcēju var pievienot, kā parādīts attēlā, izmantojot ekstrakcijas kanālu (emaljas, alumīnija, elastīga nedegoša caurule ar iekšējo diametru 150 mm)

1. Pi rms uzstādīšanas izslēdziet ierīci un atvienojiet to no kontaktligzdas.

1. Lai panāktu vislabāko efektu, tvaika nosūcējs jānovieto 65\~75 cm attālumā virs gatavošanas plaknes.

65 cm 75 cm

TVAIKU NOSÜCËJA UZSTÄDĪŠANA

Novietojiet tvaiku nosūcēju vēlamajā augstumā, ievērojot minimālo augstumu virs plīts virsmas.

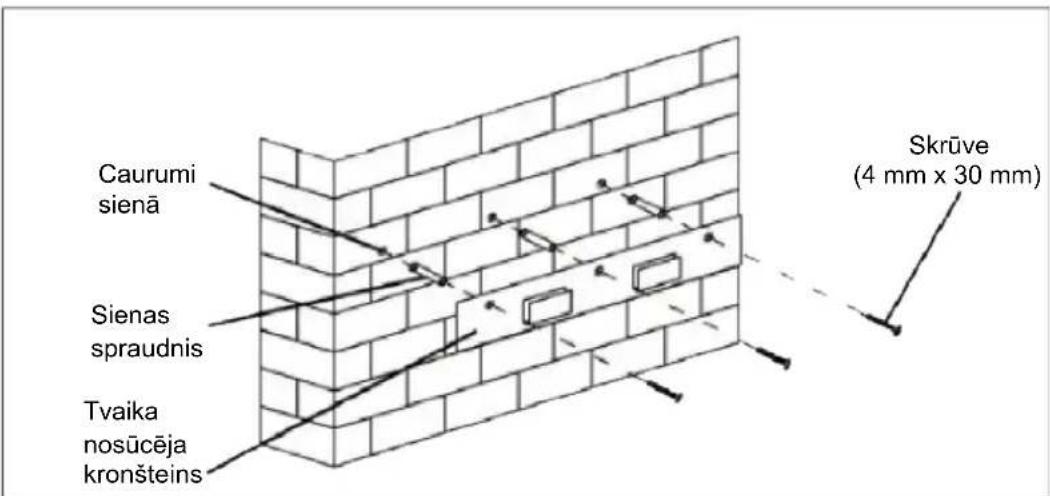

Atzīmējiet sienas kronšteina atrašanās vietu. (Novietojiet caurumus 700-800 mm virs darba virsmas) Noņemiet tvaiku nosūcēju un novietojiet sienas kronšteinu, lai atzīmētu caurumu atrašanās vietas uz sienas.

Izurbiet 3 caurumus sienā, lai ievietotu atbilstošo stiprinājuma sistēmu (skrūve ST4x30 mm).

Caurumi sienä Sienas spraudnis Tvaika nosūcēja kronšteins Skrūve (4 mm x 30 mm)

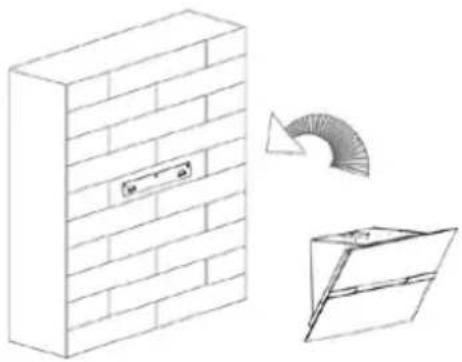

Lekariniet tvaiku nosūcēju sienas kronšteina robos.

Kad tvaiku nosūcējs ir ievietots, atrodiet 4 papildu sienas stiprinājuma skrūvju atrašanās vietu, kā parādīts nākamajā shēmā.

Noņemiet tvaiku nosūcēju, lai caurdurtu sienu, un ievietojiet sienas spraudņus.

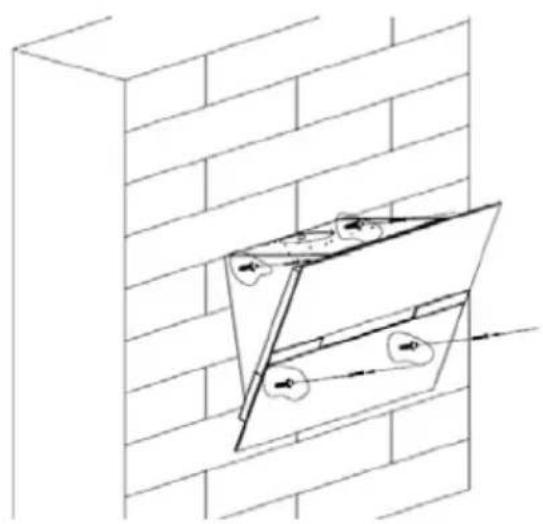

Nostipriniet tvaiku nosūcēja korpusu ar 4 skrūvēm 4 mm diametrā, izmantojot sienai pielāgotas apaltapas.

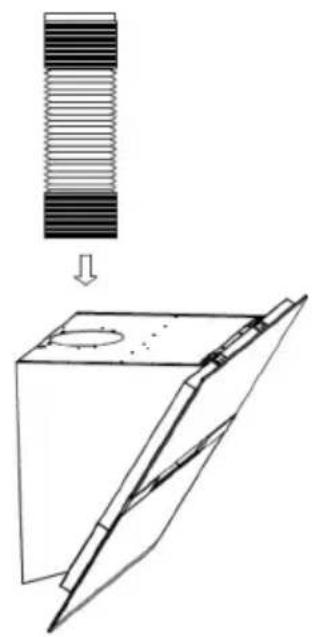

Ja ir izvēlēts ekstrakcijas režīms, novietojiet izplūdes gaisa kanālu uz gaisa izplūdes atveres, kā parādīts attēlā.

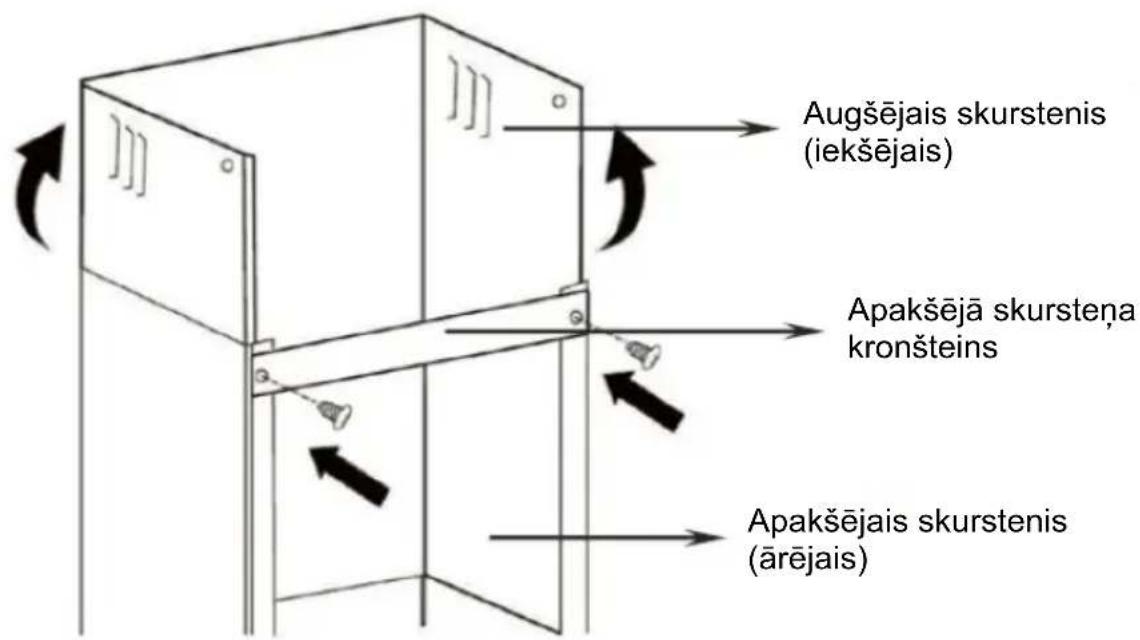

Piestipriniet apakšējo skursteņa balstu pie apakšējā skursteņa, kā parādīts attēlā.

Izmantojiet 2 skrūves ST4x8 mm.

(Nepievelciet skrūves pārāk cieši, pārliecinieties, ka augšējais skurstenis var viegli ieslīdēt apakšējā skurstenī)

levietojiet augšējo skursteni apakšējā skurstenī.

Augšējais skurstenis (iekšējais) Apakšējā skursteņa kronšteins Apakšējais skurstenis (ārējais)

Novietojiet apakšējo skursteni ierīcē, pēc tam atzīmējiet caurumus uz sienas.

Uzstādiet apakšējo skursteni, pēc tam pieskrūvējiet to pie sienas ar 2 skrūvēm ar diametru Φ 8 mm

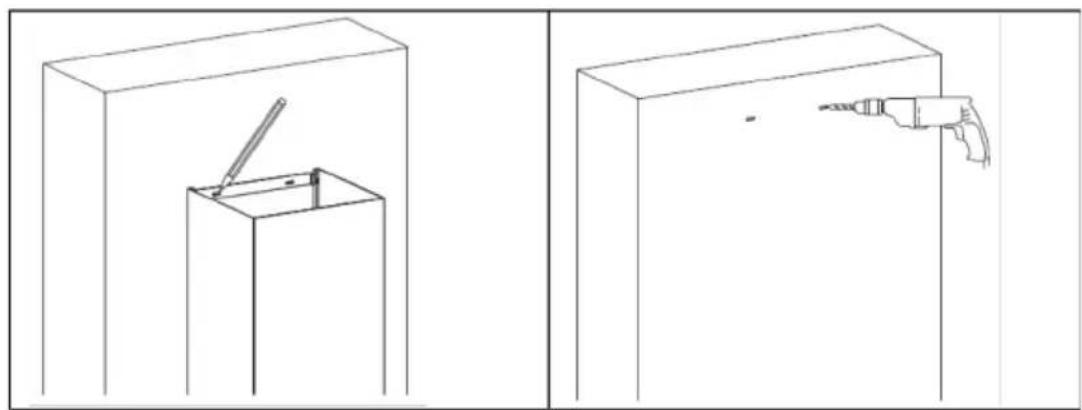

Pēc tam velciet augšējo skursteni uz augšu līdz vēlamajam augstumam. Atzīmējiet augšējā skursteņa balsta stiprinājumu caurumu atrašanās vietas.

Nolaidiet augšējo skursteni un pēc tam izurbiet caurumus sienā.

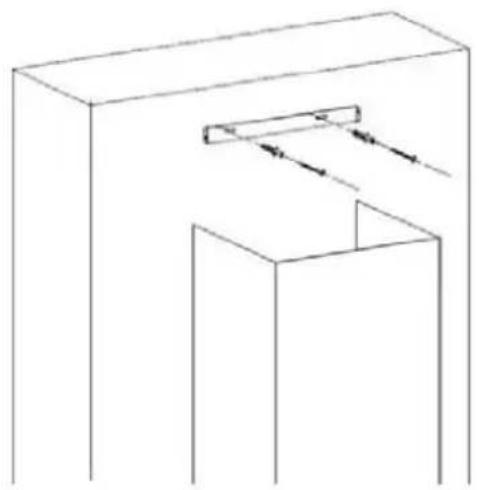

Piestipriniet augšējā skursteņa sienas kronšteinu pie sienas, izmantojot izvēlētās apaltapas (ieteicamas 8 mm skrūves).

Uzstādiet atpakal augšējo skursteni un piestipriniet to pie sienas kronšteina ar 2 skrūvēm ST4x8 mm

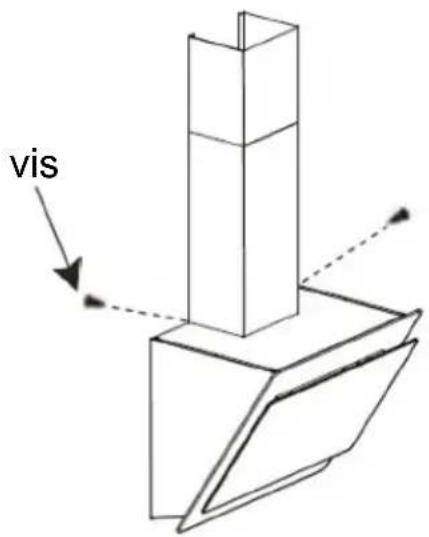

Piestipriniet apakšējo skursteni pie virtuves tvaiku nosūcēja izcilņiem, izmantojot 2 skrūves ST4x8 mm.

vis

Standarta uzstādīšanas piederumu saraksts

Spec.	Ilustrācijas attēls	Daudzums

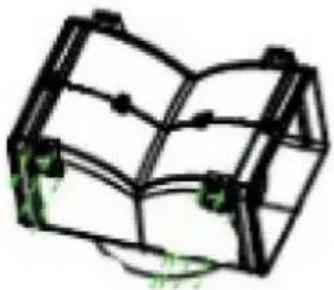

Gaisa deflektors		1
Kronšteins		1
φ8 dībeli φ8×φ6 balta krāsa		2
Skrūves ST4.0×30		2
Skrūves ST3.5×12		2

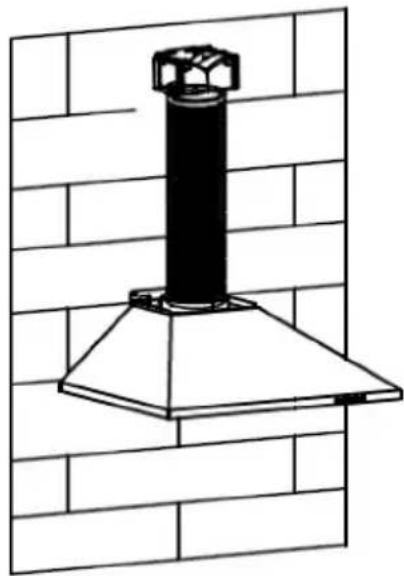

UZSTĀDĪŠANA (GAISA DEFLEKTORS T-VEIDA, IZLIEKTA STIKLA, PLAKANA STIKLA MODELIEM)

Gaisa deflektors ir norādīts kā iekļauts, nevis kā izvēles aprīkojums.

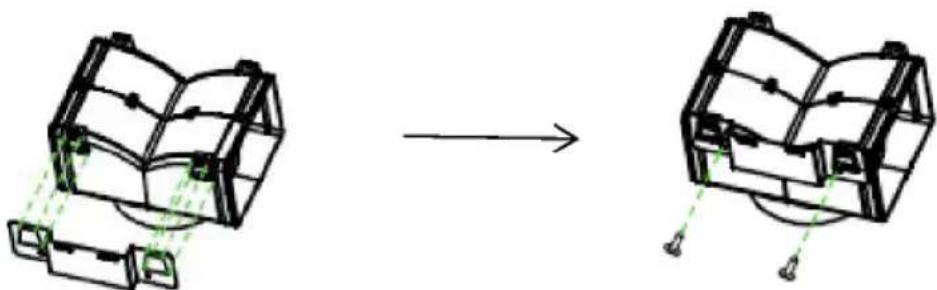

1. Piestipriniet kronšteinu pie T veida plastmasas kontaktligzdas ar 2 skrūvēm ST3,5x12 mm, kā parādīts tālāk:

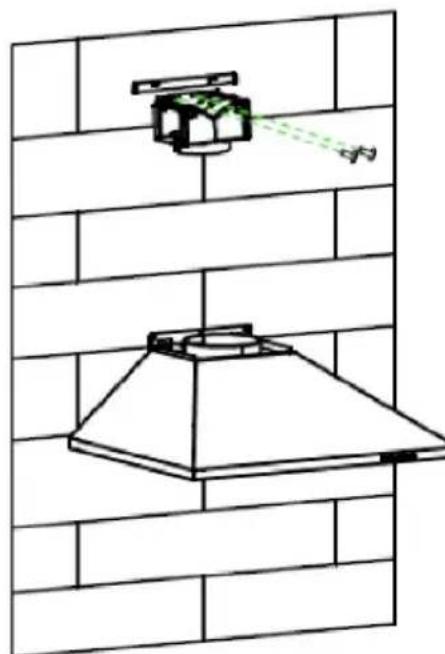

1. Iz urbiet 2 caurumus sienā, lai ievietotu sienas spraudņus, pēc tam pieskrūvējiet un pievelciet kronšteinu pie sienas ar 2 skrūvēm ST4x30mm.

1. Pi evienojiet izplūdes cauruli plīts tvaika nosūcēja gaisa izvadam, kā parādīts tālāk:

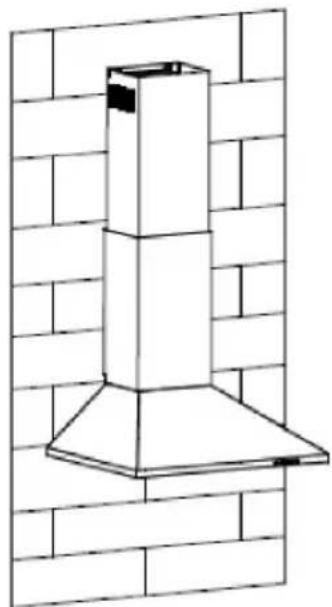

1. Uzstādiet skursteni uz iekārtas un nostipriniet to.

o "Lūdzu, ņemiet vērā: T veida plastmasas izvadu un v veida atlokus nevar izmantot vienlaikus. Tos var izmantot divos veidos: 1) esošajai kontaktligzdai pievienojiet v veida atloku; 2) izmantojiet T veida plastmasas kontaktligzdu, nepievienojiet v veida atloku."

"Piezīme: Izstrādājums ir aprīkots ar v veida atloka piederumu. Šis piederums nav obligāts ierīces uzstādīšanai, ekspluatācijai un lietošanai."

UZSTĀDĪŠANA (VENTILĀCIJAS ATVERE IEKŠPUSĒ)

Ja jums nav izejas uz ārpusi, izplūdes caurule nav nepieciešama un uzstādīšana ir līdzīga tai, kas parādīta sadaļā "UZSTĀDĪŠANA (VENTILĀCIJA ĀRPUSĒ)".

Lai aizturētu smakas, var izmantot aktivētās ogles filtru.

Lai uzstādītu aktīvās ogles filtru, vispirms atvienojiet tauku filtru.

Nospiediet slēdzeni un pavelciet to uz leju.

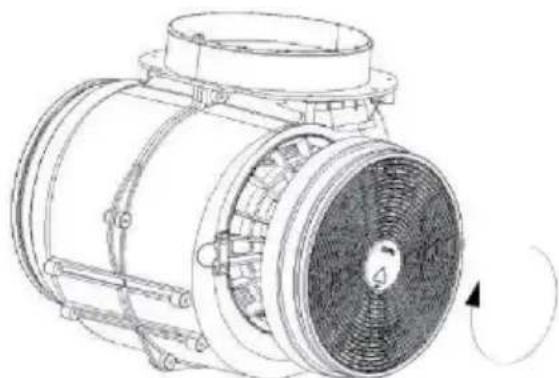

lespraudiet aktīvās ogles filtru ierīcē un pagrieziet to pulksteņrādītāju kustības virzienā. Atkārtojiet to pašu otrā pusē.

oPārliecinieties, ka filtrs ir droši nofiksēts. Pretējā gadījumā tas var klūt valīgs un radīt bīstamību.

○Kad aktīvās ogles filtrs ir pievienots, sūkšanas jauda būs zemāka

KOMPONENTU APRAKSTS

1. KONFIGURĀCIJA

1

2

3

B

B^+

LIETOŠANA

1 Maza ātruma poga

To izmanto ventilācijai virtuvē. Tas ir piemērots vārīšanai un gatavošanai, kas nerada lielu tvaiku.

2 Vidēja ātruma poga

Gaisa plūsmas ātrums ir ideāli piemērots ventilācijai standarta gatavošanas laikā.

3 Ātrgaitas poga

Kad rodas liels dūmu vai tvaika blīvums, nospiediet ātrgaitas pogu, lai nodrošinātu ľoti efektīvu ventilāciju.

B 1. pastiprinājums (4. ātrums)

Nospiediet ātruma b pogu 1, ātruma B pogas izgaismojums ir ieslēgts, un tvaiku nosūcējs darbojas pastiprinājuma režīmā;

B ^ 2. pastiprinājums (5. ātrums)

Nospiediet ātruma b pogu 2, ātruma B+ pogas izgaismojums ir ieslēgts, un tvaiku nosūcējs darbojas pastiprinājuma režīmā;

Apgaismojums

İsi nospiežot, apgaismojuma ieslēgšana un izslēgšana

Ātrais taimeris: turiet apgaismojuma pogu nospiestu 3 sekundes, ventilatora ātruma pogas mirgos un pēc 5 minūtēm ar trim zummera signāliem automātiski izslēgsies motors un apgaismojums.

Wi-Fi savienojums

Paturiet WiFi ikonu nospiestu un pārslēdziet savienojuma režīmu: WiFi ikonas fona apgaismojums turpina mirgot, norādot, ka notiek savienojuma izveide, WiFi ikonas fona apgaismojums deg, norādot, ka savienojums ir izveidots, tāpat kā gaidstāves režīmā; vēlreiz paturiet WiFi ikonu nospiestu, un savienojums tiks pārtraukts;

2. KONFIGURĀCIJA

1

2

3

B

GAIDSTĀVES REŽĪMS.

Pēc kontaktdakšas pievienošanas viss apgaismojums, sistēma GAIDSTĀVES REŽĪMĀ.

1 Maza ātruma poga

To izmanto ventilācijai virtuvē. Tas ir piemērots vārīšanai un gatavošanai, kas nerada lielu tvaiku.

2 Vidēja ātruma poga

Gaisa plūsmas ātrums ir ideāli piemērots ventilācijai standarta gatavošanas laikā.

3 Ātrgaitas poga

Kad rodas liels dūmu vai tvaika blīvums, nospiediet ātrgaitas pogu, lai nodrošinātu ľoti efektīvu ventilāciju.

B Pastiprinātāja funkcija

Šim pārsegam ir pastiprinātāja funkcija. Lai aktivizētu pastiprinātāju, nospiediet B līdz ātrumam 4, ievadiet augstāko ātrumu, kamēr tiek izmantots tvaiku nosūcējs, un tas 5 minūtes palielinās ātrumu, pirms to atkal palēninās.

Apgaismojums

Īsi nospiežot, apgaismojuma ieslēgšana un izslēgšana

Ātrais taimeris: turiet apgaismojuma pogu nospiestu 3 sekundes, ventilatora ātruma pogas mirgos un pēc 5 minūtēm ar trim zummerā signāliem automātiski izslēgsies motors un apgaismojums.

Wi-Fi savienojums

Paturiet WiFi ikonu nospiestu un pārslēdziet savienojuma režīmu: WiFi ikonas fona apgaismojums turpina mirgot, norādot, ka notiek savienojuma izveide, WiFi ikonas fona apgaismojums deg, norādot, ka savienojums ir izveidots, tāpat kā gaidstāves režīmā; vēlreiz paturiet WiFi ikonu nospiestu, un savienojums tiks pārtraukts;

Lietotnes hOn lejupielāde

Pirmkārt, jums vajadzētu lejupielādēt LIETOTNI hOn un instalēt to savā portatīvajā ierīcē. Pēc tam reģistrējiet savu tvaika nosūcēju.

Tvaika nosūcēja attēla vienīgais mērķis ir to attēlot. Tas var nebūt pilnībā reprezentatīvs.

1- Nospiediet WiFi pogu, līdz ikona sāk mirgot. Kad savienošana pārī ir pabeigta, iedegsies WiFi ikona.

Pirms tīrīšanas izslēdziet ierīci un izvelciet kontaktdakšu.

I. Regulārā tīrīšana

Izmantojiet mīkstu drānu, kas samitrināta viegli ziepjainā ūdenī vai mājsaimniecības tīrīšanas līdzeklī. Ierīces tīrīšanai nekad neizmantojiet metāla spilventiņus, kīmisku, abrazīvu materiālu vai stingru birsti.

II. Ikmēneša tauku filtra tīrīšana

BÜTISKI: iztīriet filtru katru mēnesi, lai novērstu ugunsgrēka risku.

Filtrs savāc taukus, dūmus un putekļus,…… tāpēc filtrs tiešā veidā ietekmē tvaika nosūcēja efektivitāti. Ja tauku paliekas (iespējams, uzliesmojošas) netiek notīrītas, tās piesārņos filtru. Notīriet to ar mājsaimniecības tīrīšanas līdzekli.

III. Ikgadējā aktivās ogles filtra tīrīšana

Attiecas TIKAI uz ierīci, kas uzstādīta kā recirkulācijas ierīce (bez ventilācijas uz ārpusi). Šis filtrs aiztur smakas, un tas ir jānomaina vismaz reizi gadā atkarībā no tā, cik bieži tiek izmantots tvaika nosūcējs.

IV. Spuldzes nomaina

Izskrūvējiet skrūves uz stikla, noņemiet tvaiku nosūcēja stiklu. Atrodiet spuldzi, kas jānomaina, jūs atradīsiet to gaismeklī, kas atrodas atklātajā nojumes daļā.

Atvienojiet gaismas elektroinstalācijas punktu un noņemiet spuldžu turētājus un elektroinstalāciju no tvaiku nosūcēja. Svarīgi! Spuldzes nav iespējams nomainīt atsevišķi, būs jāiegūst spuldzes, spuldžu turētājus un elektroinstalāciju kā pilnu daļu. (LED apgaismojums: MAKS. 1,5 W)

Uzstādiet rezerves spuldzes, spuldžu turētājus un vadus tādā pašā veidā kā oriģinālos. Pēc tam atkal pievienojiet apgaismojuma elektroinstalācijas punktu.

Uzlieciet atpakal tvaiku nosucēja stiklu un pieskrūvējiet stikla skrūves. Pārliecinieties, ka skrūves ir pilnībā pievilktas.

TRAUCĒJUMMEKLĒŠANA

Klūme	Cēlonis	Risinājums
ledegas apgaismojums, bet ventilators nedarbojas	Ventilatora lāpstiņa ir iesprūdusi.	Izslēdziet ierīci un gādājiet, lai remontu veiktu tikai kvalificēts servisa personāls.
	Motors ir bojāts.
Nedarbojas ne apgaismojums, ne ventilators	Halogēna gaismas spuldze deg.	Nomainiet spuldzi ar pareiziem parametriem.
	Strāvas vads ir valīgs.	Vēlreiz pievienojiet barošanas avotam.
Nopietna iekārtas vibrācija	Ventilatora lāpstiņa ir bojāta.	lekārtas pārslēgšana un remonts jāveic tikai kvalificētam servisa personālam.
	Ventilatora motors nav cieši nostiprināts.	Izslēdziet ierīci un gādājiet, lai remontu veiktu tikai kvalificēts servisa personāls.
	lekārta nav pareizi uzkarināta uz kronšteina.	Noņemiet ierīci un pārbaudiet, vai kronšteins atrodas pareizā vietā.
Sūkšanas veiktspēja nav laba	Pārāk liels attālums starp ierīci un gatavošanas plakni	Atkārtoti noregulējiet attālumu līdz 65-75 cm

Tehnoloğija	Wi-Fi
Standarta 802.11 b/g/n
Frekvenču josla(-as)[MHz]	2400–2483,5 MHz
Maksimālā jauda[mW]	100 mW

Informācija par tīklā savienotām iekārtām
tīklā pievienotā produkta jaudas patērinš gaidstāves režīmā, ja ir pievienoti visi vadu tīkla porti un aktivizēti visi bezvadu tīkla porti:	2 W
Bezvadu tīkla porta aktivizēšana	Ja tvaiku nosūcējs ir registrēts LIETOTNĒ, ieslēdziet pārsegu, lai aktivizētu bezvadu tīkla portu.
Bezvadu tīkla porta deaktivizēšana	Ja tvaiku nosūcējs ir registrēts LIETOTNĒ, izslēdziet tvaiku nosūcēju, lai deaktivizētu bezvadu tīkla portu.Ja tvaiku nosūcējs nav registrēts LIETOTNĒ, bezvadu tīkla ports tiks deaktivizēts, pat ja tvaiku nosūcējs ir ieslēgts.

Ja nevarat noteikt darbības anomālijas cēloni, izslēdziet ierīci un sazinieties ar palīdzības dienestu.

PRODUKTA SĒRIJAS NUMURS. Kur es to varu atrast?

Ir svarīgi informēt Palīdzības dienestu par savu produkta kodu un tā sērijas numuru (16 rakstzīmju kods, kas sākas ar ciparu 3); to var atrast garantijas sertifikātā vai datu plāksnītē, kas atrodas uz ierīces.

Tas palīdzēs izvairīties no liekiem braucieniem pie tehniķiem, tādējādi (un vissvarīgāk) ietaupot atbilstošās izsaukuma izmaksas.

Šī ierīce ir markēta saskaņā ar Eiropas direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). EEIA satur gan piesārņojošas vielas (kas var negatīvi ietekmēt vidi), gan pamatkomponentus (kurus var izmantot atkārtoti).

EEIA jābūt pakļautiem īpašai apstrādei, lai pareizi atdalītu un likvidētu visus piesārņotājus, kā arī reģenerētu un pārstrādātu visus materiālus. Fiziskām personām var būt svarīga loma tajā, lai EEIA neklūtu par vides aizsardzības problēmu; ir būtiski ievērot dažus pamata noteikumus:

EEIA nedrīkst uzskatīt par mājsaimniecības atkritumiem;

EEIA jānodod attiecīgajos atkritumu savākšanas punktos, ko pārvalda pašvaldība vai reģistrēti uzņēmumi. Daudzās valstīs liela apjoma EEIA var tikt savākti mājās.

Daudzās valstīs, iegādājoties jaunu ierīci, veco ierīci var atdot atpakal mazumtirgotājam, kuram tā jāsavāc bez maksas, pamatojoties uz principu “viens pret vienu”, ja vien iekārta ir tāda paša veida un tai ir tādas pašas funkcijas kā piegādātajai iekārtai.
