KASUTUSJUHEND HADG9CBS4BWIFI HAIER

Täname, et valisite selle öhupuhasti.

See kasutusjuhend on loodud selleks, et anda teile kõik vajalikud juhised seadme paigaldamise, kasutamise ja hooldamise kohta.

Seadme öigeks kasutamiseks ja ohutuse tagamiseks lugege see kasutusjuhend enne paigaldamist ja kasutamist hoolikalt läbi.

Õhupuhasti on valmistatud kvaliteetsetest materjalidest ja sellel on sujuv kujundus. See on varustatud suure võimsusega elektrimootori ja tsentrifugaalventilaatoriga ning pakub ka tugevat imemisvõimsust, madala müratasemega tööd, mittenakkuvat määrdefiltrit ja lihtsat paigaldamist.

Käesolevaga kinnitab Candy Hoover Group Srl, et raadioseade vastab direktiivile 2014/53/EL ja (UKCA turul kehtivate) asjakohaste öigusaktide nõuetele.

Vastavusdeklaratsiooni täistekst on kättesaadav veebilehel www.candy-group.com

OHUTUSABINÕUD

• Ärge mitte kunagi lubage lastel seadet kasutada.
• Öhupuhasti on möeldud ainult kodus kasutamiseks, ei sobi grillimiseks, röstimiseks ega muuks kaubanduslikuks otstarbeks.
• Öhupuhastit ja selle filtrit tuleb korrapäraselt puhastada, et need püsiksid heas töökorras.
• Puhastage õhupuhastit vastavalt kasutusjuhendile ja kaitske seadet põletusohu eest.
• Keelake otsene küpsetamine gaasipliidist. Hoidke köögi ruumi heas konvektsioonis.
• Enne seadme ühendamist kontrollige toitejuhet kahjustuste suhtes. Kahjustatud toitejuhtet tohib asendada ainult kvalifitseeritud hoolduspersonal.
• Ruum peab olema piisavalt ventileeritud, kui õhupuhastit kasutatakse samaaegselt gaasi või muid kütuseid põletavate seadmetega.
• Ôhku ei tohi sattuda lõõri, mida kasutatakse gaase või muid kütuseid põletavatest seadmetest tuleva suitsu väljutamiseks.
• Järgida tuleb öhu väljalaskmist käsitlevaid ees kirju.

- Jälgige, et lapsed seadmega ei mängiks.

- Ärge laske leeki öhupuhasti alla.

- Ôhupuhasti ei ole mõeldud paigaldamiseks pliidi kohale, millel on rohkem kui neli pliidiplaati

- Ruumis peab olema piisav ventilatsioon, kui õhupuhastit kasutatakse samal ajal gaasi või muid kütuseid põletavate seadmetega (ei kohaldata seadmete suhtes, mis juhivad õhku ainult tagasi ruumi).

- Üksikasjad puhastusviisi ja sageduse kohta.

- ETTEVAATUST! Ligipääsetavad osad võivad kuumeneda, kui neid kasutatakse koos küpsetusseadmetega.

Elektrilöögi oht

- Ühendage seade ainult korralikult maandatud pistikupessa. Kahtluse korral pidage nõu vastava kvalifikatsiooniga inseneriga.

- Nende juhiste eiramine võib põhjustada surma, tulekahju või elektrilöögi.

Selles tootes kasutatav lamp ei sobi ruumi valgustamiseks.

Selle lambi eesmärk on valgustada ala toote kasutamiseks.

Elektripaigaldis

Kogu paigalduse peab tegema pädev isik või kvalifitseeritud elektrik. Enne toite ühendamist veenduge, et toitepinge vastaks andmesildil olevale pingele.

Otseühendus

Seade tuleb ühendada otse vooluvõrku omnipolaarse kaitselüliti abil, mille minimaalne ava kontaktide vahel on 3 mm.

Paigaldaja peab veenduma õige elektriühenduse tegemises ja et see vastaks elektriskeemile.

Kaablit ei tohi painutada ega kokku suruda.

Kontrollige toitepistikut ja toitejuhet regulaarselt kahjustuste suhtes. Kui toitejuhe on kahjustatud, tuleb see asendada spetsiaalse juhtme või koostuga, mis on saadaval tootja või selle teenindusagendi käest.

HOIATUS! See on I klassi seade ja PEAB olema maandatud. See seade on varustatud 3 südamikuga toitekaabliga, mis on järgmiste värvidega:

Pruun = L või pingestatud

Sinine = N või neutraalne

Roheline ja kollane = E või maandatud

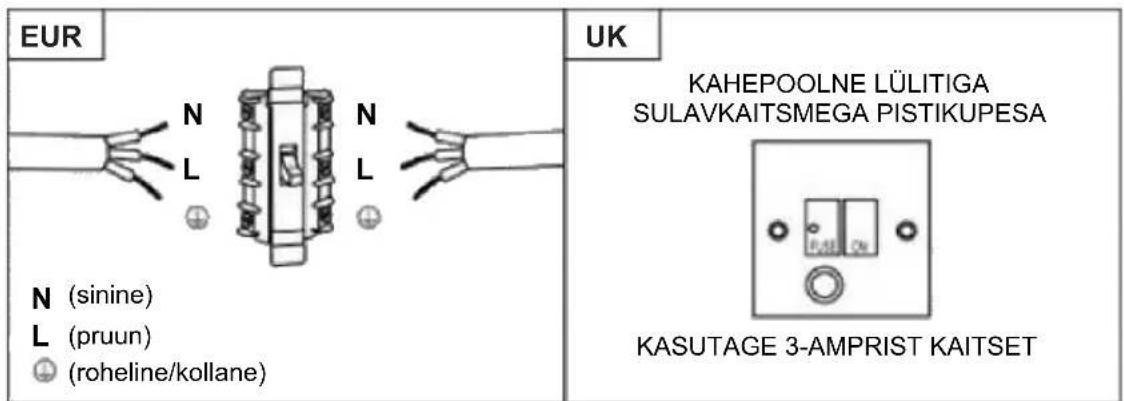

EUR N L N L N (sinine) L (pruun) (roheline/kollane) UK KAHEPOOLNE LÜLITIGA SULAVKAITSMEGA PISTIKUPESA KASUTAGE 3-AMPRIST KAITSET

Kaitsme nimiväärtus peab olema 3 amprit.

Standardsete paigaldustarvikute loend

Tehnilised andmed	Illustreeriv pilt	Kogus
Õhupuhasti korpus 1
Alumine väljalasketoru (500 mm)		1
Ülemine väljalasketoru (500 mm)		1
Ülemise väljalasketoru kronstein		1
Alumise väljalasketoru kronstein		1
Õhupuhasti kronstein 1
φ8 tüüblit φ8×φ6 valget värvi		9
Kruvi (ST4 * 30 mm) 9
Kruvi (ST4 * 8 mm) 6
Õhu väljalaskeava 1
Söefilter 2

PAIGALDAMINE (seinale kinnitamine)

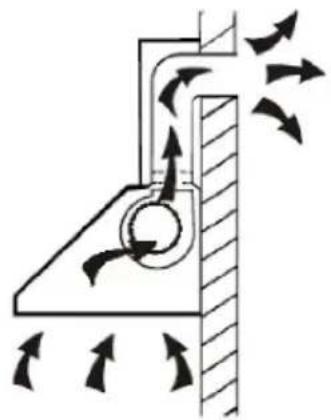

Kui teil on hoonest välja juhtiv väljalaskeava, saab teie õhupuhasti ühendada alloleva pildi järgi väljalaskekanali kaudu (email, alumiinium, painduv toru, mis ei ole tuleohtlik ja mille siseläbimõõt on 150 mm)

1. Enne paigaldamist lülitage seade välja ja ühendage see pistikupesast lahti.

1. Par ima toime saavutamiseks tuleb õhupuhasti paigaldada 65–75 cm kaugusele toiduvalmistamise tasapinnast.

65 cm 75 cm

ÕHUPUHASTI PAIGALDAMINE

Asetage õhupuhasti soovitud kõrgusele, järgides minimaalset kõrgust pliidi kohal.

Märkige seinakronsteini asukoht. (asetage avad 700–800 mm körgusele töötasapinnast). Eemaldage öhupuhasti ja paigutage seinakinnitus, et märkida aukude asukohad seinale.

Puurige kolm auku seina, et sisestada sobiv kinnitussüsteem (kruvi ST4×30 mm).

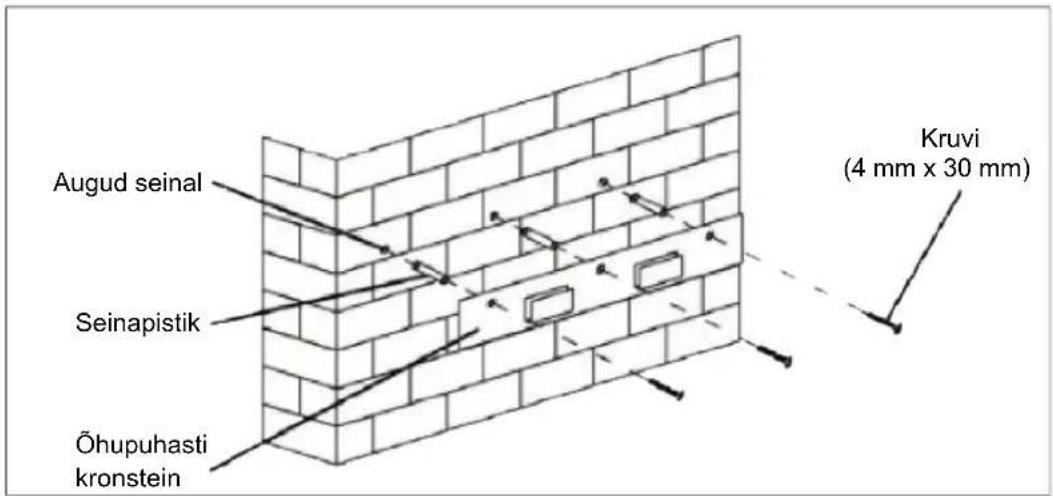

Augud seinal Seinapistik Öhupuhasti kronstein Kruvi (4 mm x 30 mm)

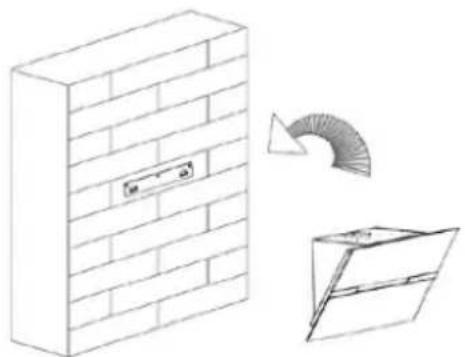

Riputage öhupuhasti seinakronsteini sälkudesse.

Kui õhupuhasti on paigas, leidke ülejäänud nelja seinakinnituskruvi asukoht, nagu on näidatud järgmisel joonisel.

Seina läbistamiseks eemaldage õhupuhasti ja paigaldage tüüblid.

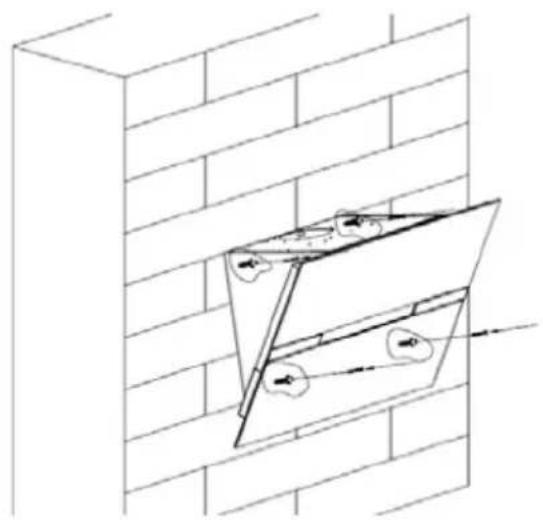

Kinnitage õhupuhasti korpus nelja 4 mm läbimõõduga kruviga, kasutades oma seinale vajalikke tüübleid.

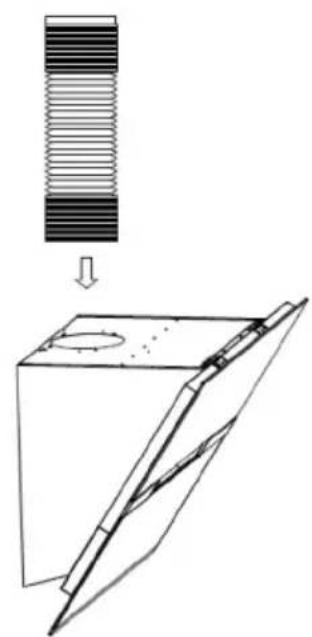

Kui väljatõmberežiim on valitud, paigaldage väljalasketoru õhu väljalaskeavale, nagu näidatud.

Kinnitage alumise väljalasketoru tugi alumise väljalasketoru külge, nagu näidatud.

Kasutage 2 kruvi ST4×8 mm.

(Ärge pingutage kruvisid üle ja veenduge, et ülemine väljalasketoru saaks hölpsasti alumisse väljalasketorusse libiseda.)

Sisestage ülemine väljalasketoru alumisse väljalasketorusse.

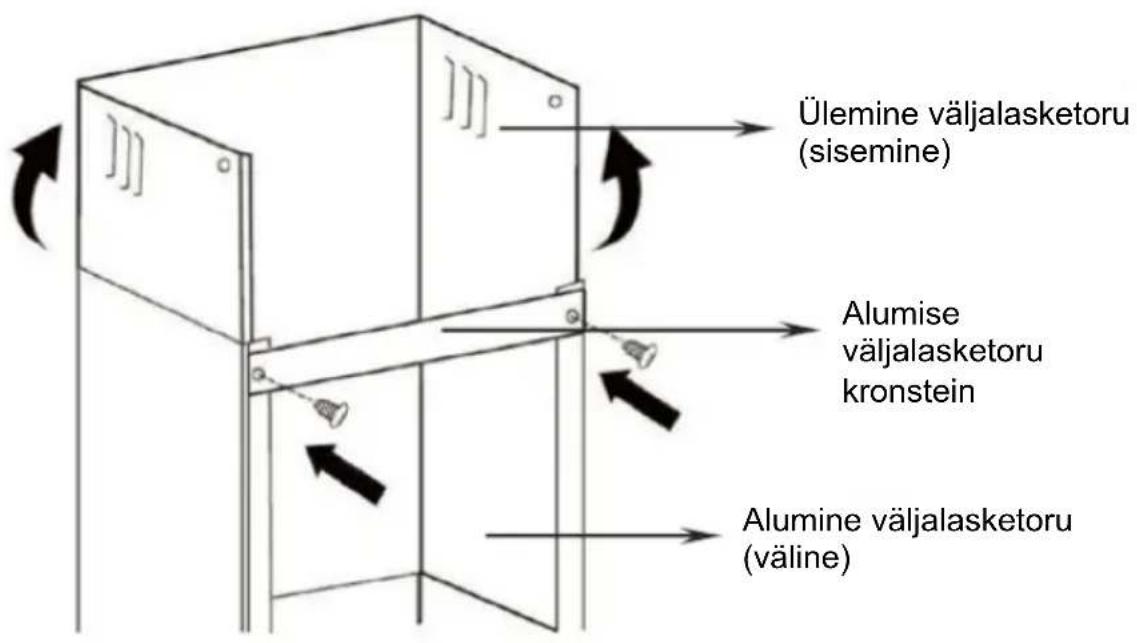

Ülemine väljalasketoru (sisemine) Alumise väljalasketoru kronstein Alumine väljalasketoru (väline)

Asetage alumine väljalasketoru seadmesse, seejärel märkige seinale augud.

Eemaldage alumine väljalasketoru, seejärel puurige seinale augud: ava kruvi läbimõõdule Φ8 mm

Kasutage oma seinale kohandatud tüübleid

ÕHUPUHASTI PAIGALDAMINE

Paigaldage alumine väljalasketoru, seejärel kruvige see seinale 2 kruviga läbimõõduga Φ 8 mm

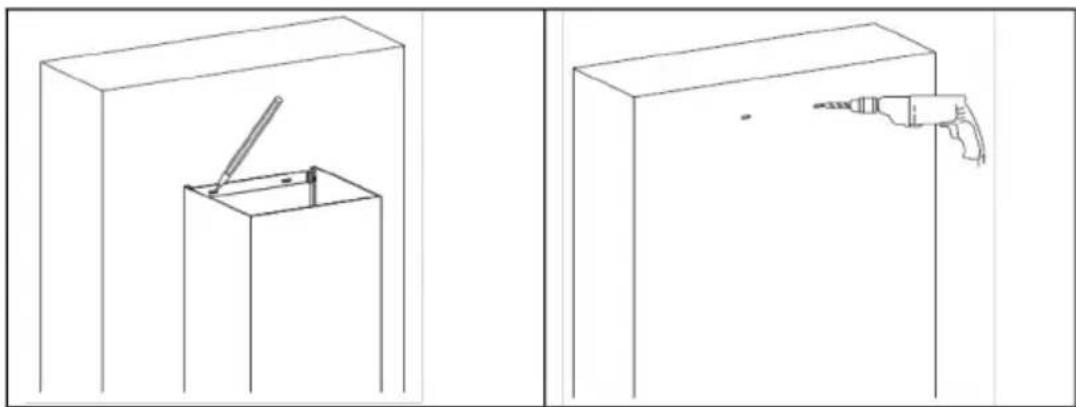

Seejärel tömmake ülemine väljalasketoru üles soovitud kõrgusele. Märkige ülemise väljalasketoru toe kinnitusavade asukohad.

Langetage ülemine väljalasketoru ja puurige seinale augud.

Paigaldage oma seinale vastavad kohandatud tüüblid

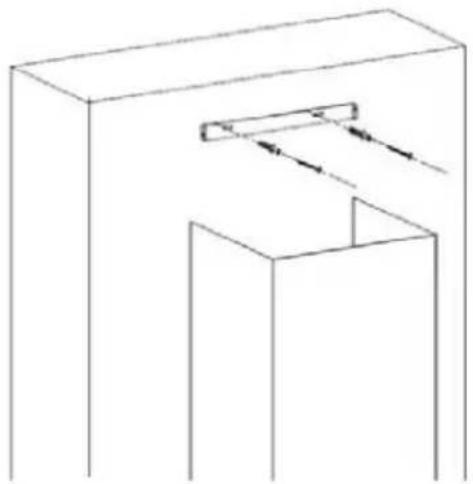

Kinnitage ülemise väljalasketoru seinakinnitus seinale, kasutades valitud tüübleid (soovitatavalt 8 mm kruvid).

Paigaldage ülemine väljalasketoru uuesti ja kinnitage see seinakronsteinile 2 kruviga ST4x8 mm

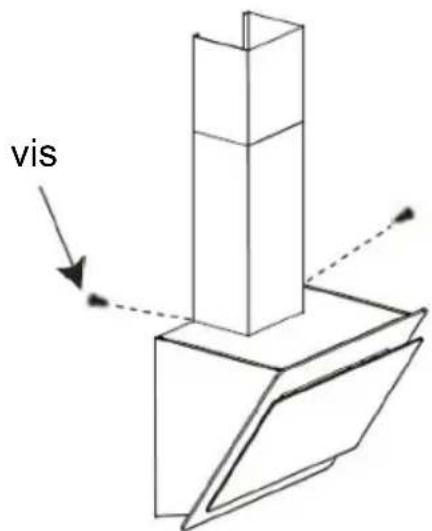

Kinnitage alumine väljalaskeava köögi öhupuhasti sangade külge, kasutades 2 kruvi ST4x8 mm.

vis

Standardsete paigaldustarvikute loend

Tehnilised andmed	Illustreeriv pilt	Kogus

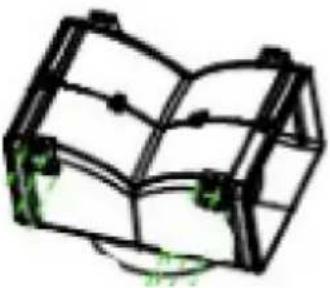

Öhusuunaja		1
Kronstein		1
φ8 tüüblitφ8×φ6 valget värvi		2
Kruvid ST4.0×30		2
Kruvid ST3.5×12		2

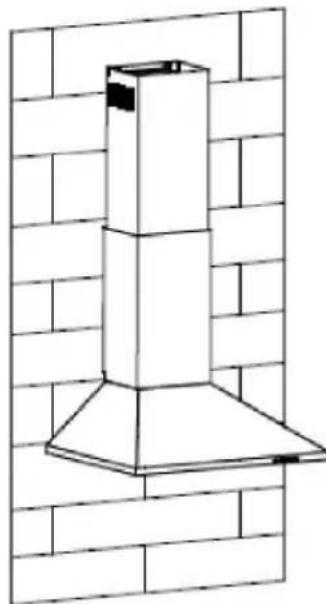

PAIGALDAMINE (T-KUJULINE ÖHUSUUNAJA, KUMERA KLAASIGA, SIRGE KLAASIGA MUDEL):

Õhusuunaja on esitatud komplekti kuuluvana ja see pole valikuline.

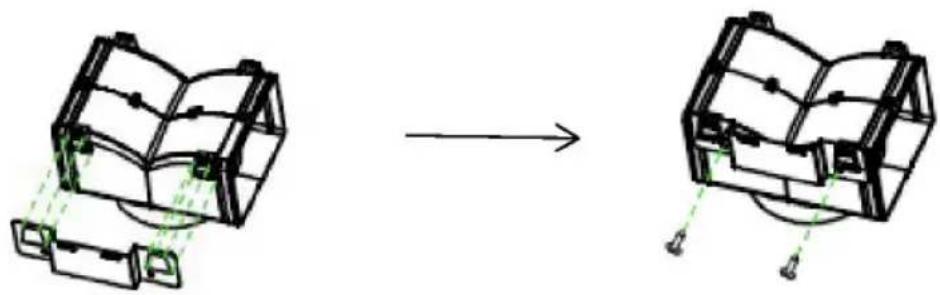

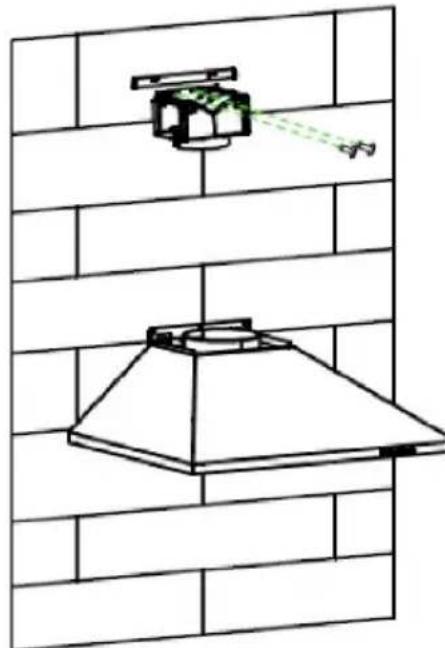

1. Kinnitage kronstein T-kujulise plastist väljalaskeava külge kahe ST3,5x12 mm kruviga, mis on näidatud allpool:

1. Puurige seinale 2 auku tüüblite paigaldamiseks, seejärel kruvige ja pingutage kronstein seinale kahe ST4x30 mm kruviga.

1. Ki nnitage väljalasketoru õhupuhasti õhu väljalaskeava külge allpool näidatud viisil:

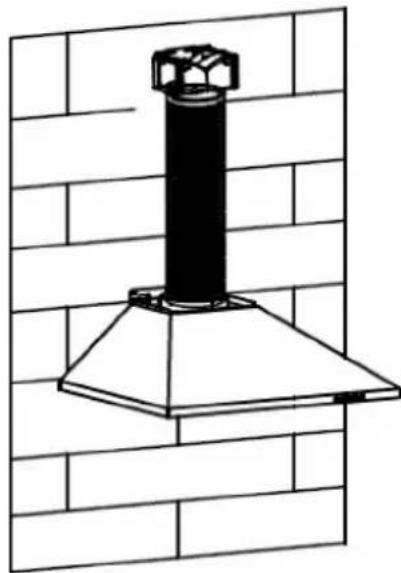

1. Pai galdage väljalasketoru seadme külge ja fikseerige see.

„P ange tähele: T-kujulist plastist väljalaskeava ja v-klappe ei tohi kasutada samal ajal. Saate kasutada neid kahel viisil: 1) lisage v-klapp olemasolevale väljalaskeavale; 2) kasutage T-kujulist plastist väljalaskeava, ärge lisage v-klappi.”

„Märkus. Toode on varustatud v-klapi tarvikuga. See tarvik ei ole toote paigaldamiseks, töötamiseks ja kasutamiseks kohustuslik."

PAIGALDAMINE (VENTILATSIOON SISERUUMIS)

Kui teil ei ole väljalaskeava hoonest väljapoole, ei ole väljalasketoru vaja ja paigaldus sarnaneb jaotises „PAIGALDAMINE (VENTILATSIOON HOONEST VÄLJA)” näidatud paigaldusega.

Löhnade püüdmiseks saab kasutada aktiveeritud söefiltrit.

Aktiveeritud söefiltri paigaldamiseks tuleb rasvafilter esmalt eemaldada.

Vajutage lukku ja tömmake seda allapoole.

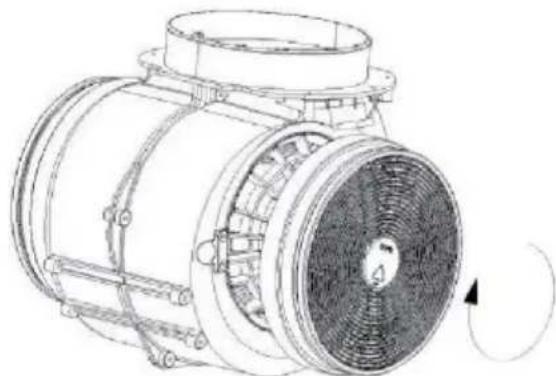

Ühendage aktiveeritud söefilter seadmega ja keerake seda pääripäeva. Korrake sama teisel poolel.

○ Veenduge, et filter oleks kindlalt lukustatud. Vastasel juhul võib see lõdveneda ja muutuda ohtlikuks.

○Kui aktiveeritud söefilter on kinnitatud, on imemisvõimsus madalam

OSADE KIRJELDUS

KONFIGURATSIOON 1

1

2

3

B

B+

KASUTAMINE

1 Aeglase kiiruse nupp

Seda kasutatakse köögi ventilatsiooniks. Sobib keetmise ja küpsetamise korral, mis ei tekita palju auru.

2 Keskmise kiiruse nupp

Õhuvoolu kiirus sobib ideaalselt ventileerimiseks tavalise toiduvalmistamise käigus.

3 Suure kiiruse nupp

Suure suitsu- või aurutiheduse korral vajutage suure kiirusega nuppu tõhusa ventilatsiooni tagamiseks.

B Võimendus 1 (kiirus 4)

Vajutage kiiruse b nuppu 1, kiiruse B nupu taustavalgus on sisse lülitatud ja õhupuhasti töötab kiirendusrežiimis.

B ^ Võimendus 2 (kiirus 5)

Vajutage kiiruse b nuppu 2, kiiruse B+ nupu taustavalgus on sisse lülitatud ja õhupuhasti töötab kiirendusrežiimis.

Valgusti

Lühike vajutus valgusti sisse- ja väljalülitamiseks

Kiirtaimer Vajutage valgusti nuppu pikalt 3 sekundi jooksul, ventilaatori kiiruse nupud vilguvad ja 5 minuti pärast loendatakse numbreid väiksemaks, 5 minuti päras\tub mootor ja tuli automaatselt välja kolme helisignaaliga.

WiFi-ühendus

Vajutage pikalt WiFi ikooni ja avage ühendusrežiim: WiFi ikooni taustavalguse vilkumine näitab, et ühendamine on pooleli, WiFi ikooni tagantvalgustuse põlemine näitab, et see on ühendatud, sama kehtib ooterežiimi kohta; vajutage pikalt WiFi ikooni uuesti ja ühendus peatatakse.

KONFIGURATSIOON 2

1

2

3

B

OOTEREŽIIM

Pärast vooluvörku ühendamist on kogu valgustussüsteem OOTEREŽIIMIS.

1 Aeglase kiiruse nupp

Seda kasutatakse köögi ventilatsiooniks. Sobib keetmise ja küpsetamise korral, mis ei tekita palju auru.

2 Keskmise kiiruse nupp

Öhuvoolu kiirus sobib ideaalselt ventileerimiseks tavalise toiduvalmistamise käigus.

3 Suure kiiruse nupp

Suure suitsu- või aurutiheduse korral vajutage suure kiirusega nuppu tõhusa ventilatsiooni tagamiseks.

B Kiirendusfunktsioon

Sellel õhupuhastil on kiirendusfunktsioon. Kiirendi aktiveerimiseks vajutage nupp B kiirusele 4, sisestage õhupuhasti kasutamise suurim kiirus ja see suurendab kiirust 5 minutit, enne kui uuesti aeglustab.

Valgusti

Lühike vajutus valgusti sisse- ja väljalülitamiseks

Kiirtaimer Vajutage valgusti nuppu pikalt 3 sekundi jooksul, ventilaatori kiiruse nupud vilguvad ja 5 minuti pärast loendatakse numbreid väiksemaks, 5 minuti pärast lülitub mootor ja tuli automaatselt välja kolme helisignaaliga.

WiFi-ühendus

Vajutage pikalt WiFi ikooni ja avage ühendusrežiim: WiFi ikooni taustavalguse vilkumine näitab, et ühendamine on pooleli, WiFi ikooni tagantvalgustuse põlemine näitab, et see on ühendatud, sama kehtib ooterežiimi kohta; vajutage pikalt WiFi ikooni uuesti ja ühendus peatakse.

Esmalt peate laadima alla rakenduse hOn ja installima selle oma kaasaskantavasse seadmesse. Seejärel registreeri oma õhupuhasti.

Õhupuhasti pildi ainus eesmärk on selle esitlemine. Ei pruugi olla täielikult selle välimust esindav.

1- Vajutage WiFi-nuppu, kuni ikoon hakkab vilkuma. Kui sidumine on lõpetatud, on WiFi ikoon sisse lülitatud.

Enne puhastamist lülitage seade välja ja ühendage vooluvõrgust lahti.

I. Regulaarne puhastamine

Kasutage pehmet käetemperatuuril kergelt seebise veega või majapidamises kasutatava puhastusvahendiga niisutatud lappi. Ärge mitte kunagi kasutage seadme puhastamiseks metallpatju, kemikaale, abrasiivseid materjale ega jäika harja.

II. Ölifiltri igakuine puhastamine

OLULINE. Tuleohu vältimiseks puhastage filtrit iga kuu.

Filter kogub rasva, suitsu ja tolmu, seega filter mõjutab otseselt õhupuhasti tõhusust. Kui seda ei puhastata, koguneb rasvajääk filtrile (tõenäoline tuleoht). Puhastage seda kodumajapidamises kasutatava puhastusvahendiga.

III. Aktiveeritud söefiltri iga-aastane puhastus

Kandke AINULT sellisele seadmele, mis on paigaldatud õhuringlusseadmena (ei ole hoonest välja ventileeritav). See filter püüab kinni lõhnad ja seda tuleb vahetada vähemalt kord aastas sõltuvalt õhupuhasti kasutamise sagedusest.

IV. Lambipirni vahetamine

Eemaldage klaasilt kruvid, eemaldage õhupuhasti klaas. Leidke väljavahetamist vajav pirn, leiate selle valgustusseadmest, mis asub kupli katmata osas.

Ühendage valgusti juhtmestik lahti ning eemaldage lambipesad ja juhtmestik öhupuhasti küljest. Tähtis! Lambipirne ei ole võimalik eraldi vahetada, pirnid, pirnihoidikud ja juhtmestik peavad olema ühes komplektis. (Valgusdioodiga valgusti: MAX 1,5 W)

Paigaldage asenduspirnid, lambipesad ja juhtmestik algsete osadega samal viisil. Seejärel ühendage valgusti juhtmestik uuesti.

Paigaldage õhupuhasti klaas ja kinnitage klaasi kruvid. Veenduge, et kruvid oleksid täielikult kinni keeratud.

Rike	Põhjus	Lahendus
Valgusti sisse lülitatud, kuid ventilaator ei tööta	Ventilaatori laba on kinni kiilunud.	Lülitage seade välja ja laske parandada ainult kvalifitseeritud hooldustöötajatel.
	Mootor on kahjustatud.
Valgusti ja ventilaator ei tööta	Halogeenlamp põleb.	Asendage lambipirn õige nimiväärtusega.
	Toitejuhe on lahti tulnud.	Ühendage seade uuesti vooluvõrku.
Seadme tugev vibratsioon	Ventilaatori laba on kahjustatud.	Lülitage seade välja ja laske parandada ainult kvalifitseeritud hooldustöötajatel.
	Ventilaatori mootorei ole tugevalt kinnitatud.	Lülitage seade välja ja laske parandada ainult kvalifitseeritud hooldustöötajatel.
	Seade ei ole kronsteini külge korralikult kinnitatud.	Võtke seade maha ja kontrollige, et kronstein oleks õiges kohas.
Imemisjõudlus ei ole hea	Seadme ja töötasapinna vaheline kaugus on liiga suur	Reguleerige kaugus 65–75 cm peale

Tehnoloogia Wi-Fi
Standard 802.11 b/g/n
Sagedusala (MHz)	2400 MHz kuni 2483,5 MHz
Maksimaalne võimsus [mW]	100 mW

Võrguühendusega seadme tooteteave
Energiatarve võrguühendusega ooterežiimis, kui kõik juhtmega võrgupordid on ühendatud ja kõik juhtmeta võrgupordid on aktiveeritud:	2 W
Traadita võrgupordi aktiveerimine.	Kui õhupuhasti on rakendusega registreeritud, lülitage õhupuhasti sisse, et aktiveerida traadita võrguport.
Traadita võrgupordi inaktiveerimine.	Kui õhupuhasti on rakendusega registreeritud, lülitage õhupuhasti välja, et inaktiveerida traadita võrguport.Kui õhupuhastit ei ole rakenduses registreeritud, inaktiveeritakse traadita võrguport isegi siis, kui õhupuhasti on sisse lülitatud.

KLIENDIABI TEENUS

Kui te ei suuda tuvastada rikke põhjust, lülitage seade välja ja võtke ühendust abiteenusega.

TOOTE SEERIANUMBER. Kust ma selle leian?

Oluline on teatada abiteenusele oma tootekood ja selle seerianumber (16-kohaline kood, mis algab numbriga 3); leiate selle garantiisertifikaadilt või seadmel asuvalt andmeplaadilt.

See aitab vältida tehnikute asjatuid väljasõite, säästes seeläbi (ja kõige olulisem) vastavaid väljakutsetasusid.

Seade on märgistatud Euroopa Liidus kehtiva elektri- ja elektroonikaseadmetest tekkinud jäätmeid (elektroonikaromusid) käsitleva direktiivi 2012/19/EL kohaselt. Elektroonikaromud sisaldavad saasteaineid, mis võivad kahjustada keskkonda, ning põhikomponente, mida saab korduskasutada. Elektroonikaromude eritöötlus võimaldab saasteaineid nõuetekohaselt eemaldada ja kõrvaldada ning kõiki materjale taaskasutada ja ringlusse võtta.

Üksikisikutel on oluline roll elektroonikaromudest tingitud keskkonnakahju ära hoidmisel. Järgida tuleb alljärgnevaid põhireegleid.

Elektroonikaromusid ei tohi kõrvaldada koos muude olmejäätmetega.

Elektroonikaromud tuleb viia asjaomastesse kogumispunktidesse, mida haldavad omavalitsusüksused või registreeritud ettevõtted. Paljudes riikides on korraldatud suurte elektroonikaromude äravedu kodumajapidamistest.

Mitmetes riikides saab uue seadme ostmisel tagastada vana seadme kauplusele, mis on kohustatud selle tasuta vastu võtma, kui seade on sama tüüpi ja sellel on ostetava seadmega samad funktsioonid.
