GEBRUIKSAANWIJZING 45-A CLASSIC SABO

2 Verklaring van het op de machine aangebrachte typeplaatje....2

3 Verklaring van de pictogrammen 2

4 Verklaring van de symbolen....2

5 Gebruik conform de voorschriften 3

6 Algemene veiligheidsvoorschriften voor de met de hand geleide sikkelgrasmaaier (benzine)....3

Algemene veiligheidsinstructies....3

Voorbereidende maatregelen....4

Gebruik 4

Onderhoud en opslag 5

7 Beschrijving van de componenten....6

8 Voorbereidende werkzaamheden....6

Duwstang omhoog zetten (afbeelding A1 + B1 + E1)....6

Montage van de startstang (afbeelding L1) 6

Grasvangzak aan de maaier hangen (afbeelding R1 + S1) 7

Maaihoogte instellen (afbeelding I) 7

9 Vóór de eerste inbedrijfstelling....7

Olie bijvullen (afbeelding Y1)....7

Brandstof vullen....7

10 Starten van de motor....7

11 Uitschakelen van de motor (afbeelding F)......8

12 Stoppen in geval van nood....8

13 Aandrijving....8

Bediening van de achterwielaandrijving (alleen bij inschakelbare aandrijving) (afbeelding G)....8

14 Grasopvanginrichting 8

Gebruik met grasvangzak 8

Legen van de grasvangzak (afbeelding L)......8

Gebruik zonder grasvangzak 8

15 Maaien....8

Maaien op hellingen 8

Oliepeilcontrole....8

Controle van de bedrijfsveiligheid 8

Tijdelijke beperkingen....8

Tips voor de verzorging van het gazon....9

Maaien (afbeelding M)....9

Mulchen 9

Ombouw tot maaier met uitworp aan de achterzijde (afbeelding U2 + S1)......9

16 Onderhoudsintervallen....9

17 Verzorging en onderhoud van de maalier 9

Reiniging (afbeelding O)....9

Opbergen....10

Omklappen van de duwstang (Afbeelding A1)....10

Transport en opslag van het apparaat....10

Onderhoud van de mesbalk....10

Naslijpen en uitbalanceren van de mesbalk (afbeelding Q) 10

Vervangen van de mesbalk....10

Onderhoud van de wielen 10

Onderhoud van de achterwielaandrijving (alleen bij inschakelbare aandrijving) (afbeelding R)....10

Onderhoud van de aandrijving (alleen bij inschakelbare aandrijving))....10

Vervangen van de V-snaar van de aandrijving....10

18 Onderhoud van de motor 11

Olieverversing....11

Schoonmaken resp. vervangen van de luchtfilter (Afbeelding W)....11

Controle van de bougie (afbeelding Y)....11

Overwinteren van de motor volgens voorschrift (of bij langdurige stilstand)....11

19 Oorzaken van storingen en het verhelpen daarvan 11

21 Originele reserveonderdelen en toebehoren ....13

Conformiteitsverklaring......zie achteraan, na de laatste taal

1 INLEIDING

Beste tuinliefhebber,

Als je niet alleen trots bent op een verzorgd gazon, maar ook met plezier in de tuin werkt, dan weet je dat je goede tuingereedschappen hebt. Met uw nieuwe grasmaaier heeft u een goede keuze gemaakt. Hij verenigt de sterke prestaties van een merk met een rijke traditie met de innovaties van moderne hightech snufjes. Dat merkt u als u ermee werkt en dat ziet u aan het geweldige resultaat.

Maar voordat u een begin maakt met de verzorging van uw gazon, hier wat belangrijke informatie, waarmee u absoluut rekening moet houden.

Voordat u de grasmaaier voor de eerste keer in gebruik neemt, leest u deze gebruiksaanwijzing aandachtig door om u vertrouwd te maken met de correcte bediening en het onderhoud van de machine en om verwondingen en schade aan uw grasmaaier te vermijden.

Gebruik de grasmaaier voorzichtig. De op het apparaat aangebrachte pictogrammen wijzen u op de belangrijkste voorzorgsmaatregelen. De betekenis van de pictogrammen is uitgelegd op deze pagina.

De veiligheidsinstructies in deze gebruiksaanwijzing zijn gekenmerkt met symbolen. De verklaring van de symbolen vindt u in de tabel op de volgende pagina.

De benamingen links en rechts hebben altijd betrekking op de in rijrichting geziene linker-of rechterkant van het apparaat.

Als de technische aanwijzingen zorgvuldig in acht worden genomen, zal uw grasmaaier betrouwbaar werken. Wij wijzen erop dat schade aan de maaier als gevolg van bedieningsfouten niet onder de garantieplicht vallen.

Wij wensen u veel plezier bij de verzorging van gazon en terrein.

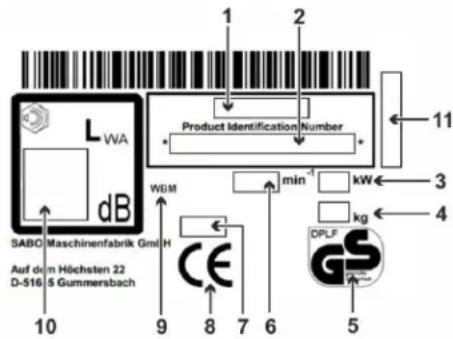

2 VERKLARING VAN HET OP DE MACHINE AANGEBRACHTE TYPEPLAATJE

LWA dB SABO Maschinenfabrik GmbH Auf dem Höchsten 22 D-516 5 Gummersbach 10 9 8 7 6 5 Product Identification Number WBM min⁻¹ kW 3 4 kg DPLF

1 Model
2 Productidentificatienummer
3 Apparaatvermogen
4 Gewicht
5 Gekeurde veiligheid (afhankelijk van het model)
6 Nominaal toerental motor
7 Bouwjaar
8 CE-conformiteitskenmerk
9 Met de hand geleide grasmaaier
10 Gegarandeerd geluidsvermogensniveau
11 Serienummer

Deze gebruiksaanwijzing geldt voor de volgende modellen:

40-CLASSIC (SA101023): met LONCIN-motor 1P65FE, zonder inschakelbare aandrijving

45-A CLASSIC (SA111523): met LONCIN-motor 1P65FE-2 en inschakelbare aandrijving zonder snelheidsregeling

51-A CLASSIC (SA112123): met LONCIN-motor 1P65FE-2 en inschakelbare aandrijving zonder snelheidsregeling

De correcte modelbeschrijving van uw apparaat, alsook het serienummer vindt u op het typeplaatje.

Het gedeelte onder een titel in cursief en onderstreept is van toepassing tot de volgende zo gemarkeerde titel voor het betreffende model.

3 VERKLARING VAN DE PICTOGRAMMEN

Vóór inbedrijfstelling de gebruiksaanwijzing en veiligheidsinstructies lezen en in acht nemen!

Gevaar door weggeslingerde delen bij lopende motor – veiligheidsafstand aanhouden / derden uit de gevarenzone houden!

Let op voor scherpe messen! Contact met roterende mesbalk vermijden! Let erop dat handen en voeten niet onder de behuizing komen! - Vóór reinigings- en onderhoudswerkzaamheden de motor afzetten en de bougiestekker verwijderen.

Gevaar voor lawaai - Bij langer gebruik wordt een gehoorbescherming aanbevolen.

40-CLASSIC

Motor STOP

Aandrijving inschakelen

Alle modellen

Waarschuwing voor hete oppervlakken - motor en uitlaat niet aanraken. Verbrandingsgevaar!

Uitlaatgassen zijn giftig - motor niet in gesloten ruimtes laten lopen. Vergiftigingsgevaar!

Benzine is licht ontvlambaar - vonken en vlammen uit de buurt houden, niet roken. Brandgevaar!

Dit apparaat hoort niet bij het huisvuil. Apparaat, toebehoren en verpakking moeten milieuvriendelijk worden gerecycled.

4 VERKLARING VAN DE SYMBOLEN

	WAARSCHUWINGGebruiksaanwijzing en algemene veiligheidsvoorschriften zorgvuldig lezen en in acht nemen. De gebruiksaanwijzing bewaren om hem te kunnen raadplegen.Tot het doelmatig gebruik behoort ook de naleving van de door de fabrikant voorgeschreven bedrijfs-, onderhouds- en servicevoorwaarden.
	WAARSCHUWINGAfstand houden / derden uit de gevarenzone houden!Contact met de roterende mesbalk kan zwaar letsel veroorzaken.Omhoog geslingerde voorwerpen kunnen zware verwondingen veroorzaken.Maai nooit als er personen, in het bijzonder kinderen, of dieren in de buurt aanwezig zijn.
	WAARSCHUWINGBenzine is licht ontvlambaar en uiterst explosief.Lekkende benzine en olie op de hete motor zijn licht ontvlambaar.Brand en explosies kunnen zwaar letsel en materiële schade veroorzaken.Open de tankdop niet en tank geen benzine bij een draaiende motor of als de machine heet is.Bij lopende motor moet de oliepeilstok steeds vast ingeschroefd zijn.
	WAARSCHUWINGBenzine is licht ontvlambaar en uiterst explosief.Brand en explosies kunnen zwaar letsel en materiële schade veroorzaken.Roken en open vuur zijn bij het tanken verboden.
	WAARSCHUWINGLet op voor scherpe messen! Contact met de roterende mesbalk kan ernstige verwondingen aan de voeten veroorzaken.De motor alleen starten als u achter de maaier staat.Let erop dat de voeten niet onder de behuizing komen.
	WAARSCHUWINGLet op voor scherpe messen! Contact met de roterende mesbalk kan ernstige verwondingen aan de handen en voeten veroorzaken.Bij lopende motor / draaiend mes de door de lengte van de duwstang geboden veiligheidsafstand aanhouden.Let erop dat handen en voeten niet onder de behuizing komen.
	WAARSCHUWINGOmhoog geslingerde voorwerpen kunnen zware verwondingen veroorzaken.Vóór het maaien, met name bij met bladeren bedekte vlakken, alle stenen, stokken, draden, speelgoed en andere vreemde voorwerpen verwijderen van het gazon.Het apparaat nooit gebruiken met beschadigde of ontbrekende bescherminrichtingen.Ontbrekende of beschadigde veiligheids- en bescherminrichtingen brengen uw veiligheid en de veiligheid van andere personen in gevaar.Vóór de eerste inbedrijfstelling de bevestiging van de messchroef controleren, daarna de mesbalk vóór elk maaien onderzoeken op goede bevestiging, slijtage en schade. Een versleten of beschadigd mes door een geautoriseerde vakwerkplaats laten vervangen.De messchroef door een geautoriseerde vakwerkplaats laten vastdraaien.Vóór het starten van de motor controleren of de gereedschappen verwijderd zijn.
	VOORZICHTIGUitlaat en motor bereiken tijdens het gebruik zeer hoge temperaturen.Verbrandingsgevaar!Voor onderhouds- en reinigingswerkzaamheden de machine tenminste 15 minuten laten afkoelen.Het apparaat nooit gebruiken met beschadigd of ontbrekend veiligheidsrooster voor de uitlaat.
	WAARSCHUWINGElektrische schok kan zware verwondingen veroorzaken.Rijd nooit met ingeschakeld snijgereedschap over stroomvoerende kabels.Controleer voor en tijdens het maaien het terrein op stroomvoerende kabels en verwijder deze indien mogelijk.Bij beschadiging van een stroomgeleidende kabel het apparaat uitzetten en de kabel van het voedingsnet loskoppelen.
	VOORZICHTIGAls bij werkzaamheden aan het apparaat de eventuele bougiestekker en contactsleutel niet worden verwijderd, zou de motor gestart kunnen worden en zware verwondingen het gevolg kunnen zijn.Vóór onderhouds- en reparatiewerkzaamheden de motor afzetten, de bougiestekker verwijderen en de contactsleutel, indien voorhanden, verwijderen. Bougiestekker nooit bij lopende motor verwijderen.Gevaar: elektrische schok!Voor betreffende reinigings- of onderhoudsinstructies de gebruiksaanwijzing raadplegen.Onvoldoende onderhoud van uw apparaat leidt tot veiligheidsrelevante gebreken.
	WAARSCHUWINGContact met de roterende mesbalk kan ernstige verwondingen aan de handen en voeten veroorzaken. Omhoog geslingerde voorwerpen kunnen zware verwondingen veroorzaken.De motor afzetten en wachten tot het snijgereedschap stilstaat; contactsleutel, indien aanwezig, verwijderen:

- als de maaier opgetild of gekanteld moet worden, bijv. voor het transport;

- bij het rijden buiten het gazon op wegen of straten;

- als de machine korte tijd zonder toezicht blijft;

- voordat de maaihoogte wordt ingesteld;

- voordat de grasvangzak eraf wordt genomen;

- voordat de mulchstop wordt verwijderd;

- vóór het bijtanken. Alleen bijtanken bij koude motor.

VOORZICHTIG

Contact met de scherpe randen van de mesbalk en andere scherpe randen van het apparaat kan letsel veroorzaken.

Bij onderhouds- en reinigingswerkzaamheden steeds veiligheidshandschoenen dragen.

VOORZICHTIG

Gevaar voor lawaai – Bij langer gebruik wordt een gehoorbescherming aanbevolen.

5 GEBRUIK CONFORM DE VOORSCHRIFTEN

• Het apparaat is uitsluitend bestemd voor het maaien van grasperken en gazon in het kader van de tuin- en landschapsverzorging ("Gebruik conform de voorschriften"). Elke verdergaande toepassing geldt als niet conform de voorschriften; voor hieruit resulterende schade is de fabrikant niet aansprakelijk; het risico hiervoor draagt alleen de gebruiker. Tot het doelmatig gebruik behoort ook de naleving van de door de fabrikant voorgeschreven bedrijfs-, onderhouds- en servicevoorwaarden.
• Bij gebruik in openbare plantsoenen, parken, op sportvelden, langs de weg en op land- en bosbouwbedrijven moet u bijzonder voorzichtig te werk gaan.
• De maaier mag in het bijzonder niet worden gebruikt voor het trimmen van heggen, heesters en struiken, het snijden van rankgewassen of begroeiing op daken en in balkonbakken en voor het opzuigen en/of wegblazen van bladeren op wandelpaden.
• Het gebruik van door de fabrikant niet vrijgegeven aanvullende apparaten en aanbouwapparaten is niet toegelaten. Bij gebruik van zulke aanvullende apparaten en aanbouwapparaten komen de CE-conformiteit en het recht op garantie te vervallen. Eigenmachtige veranderingen aan deze grasmaaier sluiten een aansprakelijkheid van de fabrikant voor daaruit resulterende schade uit.

6 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN VOOR DE MET DE HAND GELEIDE SIKKELGRASMAAIER (BENZINE)

Algemene veiligheidsinstructies

Voor uw eigen veiligheid en voor een zo optimaal mogelijke werking van uw machine raden wij u aan deze gebruiksaanwijzing zorgvuldig door te lezen. Neem de tijd om kennis te nemen van de bedieningselementen en de machine juist te gebruiken. De gebruiksaanwijzing bewaren om hem te kunnen raadplegen.

• Wij wijzen u erop dat de bestuurder of gebruiker van de machine aansprakelijk is voor het in gevaar brengen van andere personen, hun eigendommen en ongevallen waarbij deze betrokken zijn.
• Deze gebruiksaanwijzing hoort bij de machine en moet bij eventuele verdere verkoop aan de nieuwe eigenaar van het apparaat worden overhandigd.
• Laat nooit kinderen en personen onder 16 jaar en andere personen die geen kennis hebben genomen van de gebruiksaanwijzing de machine gebruiken. Wij wijzen u op het volgende: De minimumleeftijd van gebruikers kan regionaal verschillen.
• Wijs iedereen die met het apparaat gaat werken op de mogelijke gevaren en hoe ongevallen kunnen worden vermeden. Dit apparaat mag alleen door personen gebruikt, onderhouden en gerepareerd worden, die hiermee vertrouwd zijn en over de gevaren geïnstrueerd werden.
• Dit apparaat dient niet te worden gebruikt door personen met beperkte fysieke, sensorische of mentale vermogens of gebrek aan ervaring en/of kennis, tenzij een voor hun veiligheid verantwoordelijke persoon op hen toeziet en hen aanwijzingen geeft hoe het apparaat gebruikt moet worden. Deze toezichthouder moet van tevoren beslissen of de persoon met beperkte fysieke, sensorische of mentale vermogens voor deze activiteit geschikt is.

Maai nooit als er personen, in het bijzonder kinderen, of dieren in de buurt aanwezig zijn.

- Berg de machine veilig op! Ongebruikte apparaten moeten in een droge, gesloten ruimte buiten bereik van kinderen worden bewaard.

NL

• Veiligheids- en bescherminrichtingen van de machine mogen niet gemanipuleerd of gedeactiveerd worden!
• De kabelinstallering mag niet worden gemanipuleerd, bijv. door verwijderen van kabelklemmen of aanbrengen van extra kabelbinders! De kabels moeten zodanig tegen de buitenkant van de stang liggen dat ze bij het neerklappen van de stang niet bekneld raken of overbelast worden. Een beschadigde kabel kan tot een technisch defect van het apparaat leiden.

Voorbereidende maatregelen

• Tijdens het maaien moeten altijd stevige, gesloten antislipschoenen of werkschoenen en een lange broek worden gedragen. Vermijd het dragen van losse kleding of kleding met hangende touwen of riemen. Maai niet op blote voeten of in sandalen. Ter bescherming van de ogen draagt u een veiligheidsbril.
• Luide geluiden kunnen tot gehoorschade leiden. Gehoorbescherming dragen.

Controleer vóór en tijdens het maaien het terrein waarop het apparaat wordt ingezet volledig, en verwijder alle stenen, stokken, draden, speelgoed en andere vreemde voorwerpen die gegrepen en weggeslingerd kunnen worden.

Controleer voor en tijdens het maaien het terrein op stroomvoerende kabels en verwijder deze indien mogelijk.

Rijd nooit met ingeschakeld snijgereedschap over stroomvoerende kabels. Gevaar: elektrische schok!

Bij beschadiging van een stroomgeleidende kabel het apparaat uitzetten en de kabel van het voedingsnet loskoppelen.

Wanneer u voor het onderhoud van uw gazon ook een maairobot gebruikt, moeten de volgende veiligheidsinstructies met betrekking tot het werkoppervlak van de maairobot in acht worden genomen:

• vóór het werken op deze oppervlakken (maaien, verticuteren, enz.) moet altijd het bereik van de begrenzingskabel worden gecontroleerd.
• wanneer de kabels in de aarde zijn gelegd, moeten deze worden gecontroleerd, er mogen geen kabels te zien zijn, speciale aandacht is geboden voor het laadstation.
• wanneer de begrenzingskabels bovengronds zijn gelegd, moeten deze direct op de ondergrond gespannen verlopen en niet slap rondslingeren in het gras. De kabels moeten voldoende door begrenzingsnagels gefixeerd zijn, zie gebruiksaanwijzing.
• de begrenzingsnagels mogen niet uitsteken, anders moeten ze ingedrukt worden.
• rondslingerende kabelresten vóór het maaien verwijderen. Bij de hierboven beschreven omstandigheden bestaat het gevaar dat de kabel door het werkgereedschap naar binnen getrokken en opgewikkeld wordt, wat kan leiden tot ernstige verwondingen.

- Naar beneden hangende takken en soortgelijke hindemissen kunnen de gebruiker verwonden of het maaien belemmeren. Vóór het maaien op mogelijke hindemissen zoals bijv. naar beneden hangende takken letten en deze snoeien of verwijderen.

WAARSCHUWING

• Benzine is licht ontvlambaar en uiterst explosief. Brand en explosies kunnen zwaar letsel en materiële schade veroorzaken.
• Benzine alleen in een goedgekeurde jerrycan en voor kinderen ontoegankelijk bewaren.
• Tank niet in het voertuig, op een laadvloer of een aanhanger met kunststofbekleding vullen. Tank voor het vullen met brandstof niet in de nabijheid van het voertuig en steeds op de bodem neerzetten.
• Tank alleen in de open lucht met een koude motor. Tijdens het tanken zijn roken en open vuur verboden.
• Met benzine aangedreven apparaten die zich op een laadvlak of een aanhanger bevinden, niet vanuit de pomp voltanken, maar voltanken met een draagbare jerrycan.
• Tank benzine voor u de motor start.
• Open de tankdop niet en tank geen benzine bij een draaiende motor of als de machine heet is.
• Probeer de motor niet te starten als u benzine heeft gemorst. Verwijder in plaats daarvan het apparaat van de met benzine vervuilde plek en veeg de overgelopen brandstof van de motor af. Probeer de motor niet te starten voordat de benzinedampen zijn vervlogen.
• Sluit benzinetank en jerrycan om veiligheidsredenen weer volledig af.

• Vervang bij beschadiging de benzinetank en de tankdop.

• Vóór het gebruik moet altijd visueel worden gecontroleerd of het snijgereedschap, de bevestigingsschroeven en de gehele snijeenheid zijn versleten of beschadigd. Om onbalans te voorkomen, moeten versleten of beschadigde messen en bevestigingsschroeven door een erkende vakwerkplaats worden vervangen.

• De toestand van de pictogrammen moet bij elk gebruik worden gecontroleerd. Versleten of beschadigde pictogrammen moeten worden vervangen.

Gebruik

• Het apparaat mag niet in een explosiegevaarlijke omgeving worden gebruikt.
• Laat de verbrandingsmotor niet draaien in afgesloten ruimten waarin zich gevaarlijke verbrandingsgassen kunnen ophopen. Gevaar voor vergiftiging!
• Dragers van pacemakers mogen bij draaiende motor geen motoronderdelen aanraken die onder spanning staan.
• Opgelet! Apparaat niet voor aanzuigopeningen van ventilatiesystemen van ruimtes laten lopen.
• Maai niet bij slecht weer, als er gevaar van blikseminslag bestaat.
• Bougie nooit bij lopende motor eraf trekken. Gevaar: elektrische schok!
• Bougie alleen bij afgekoelde motor eraf trekken. Verbrandingsgevaar!
• Geen koptelefoon dragen om naar de radio of muziek te luisteren. Veiligheid bij het onderhoud en het bedrijf van de machine vereisen onbeperkte aandacht.
• Maai alleen bij daglicht of met voldoende licht. Bestuur de machine stapvoets.
• Pas de rijsnelheid aan persoon en terrein aan. Verhoog de snelheid langzaam totdat u uw juiste rijsnelheid bereikt, eventueel de aandrijving uitschakelen.
• Bijzonder voorzichtig zijn als onoverzichtelijke hoeken, struiken, bomen of andere hindernissen het zicht kunnen beïnvloeden.
• Niet te dicht bij gaten, sloten en taluds rijden. De machine kan plotseling over de kop gaan als een wiel over de rand van een gat of talud rijdt of als een rand plotseling meegeeft.
• Voorzichtig bij het maaien onder speeltoestellen (bijv. schommels). Het apparaat kan in een onveilige positie terechtkomen. Er bestaat verwondingsgevaar.
• De machine niet tijdens ziekte, moeheid of onder invloed van alcohol, medicijnen of drugs bedienen.
• Indien mogelijk moet het gebruik van het apparaat bij nat weer worden vermeden. Er bestaat gevaar voor uitglijden.
• Zorg ervoor dat u op hellingen altijd stevig staat. Maai op een helling altijd dwars op de helling, nooit naar boven of naar beneden. Wees bijzonder voorzichtig als u op een helling van rijrichting verandert.
• Maai niet op al te steile hellingen! Het maaien op hellingen brengt altijd gevaren met zich mee. Uw grasmaaier is zo krachtig, dat hij nog kan maaien op hellingen die tot 46% (25° helling) aflopen. Om veiligheidsredenen raden wij u echter dringend aan om dit theoretische potentieel niet volledig te benutten. Zorg altijd voor een stabiele stand. In principe mogen met de hand geleide grasmaaiers bij hellingen steiler dan 26% (15° helling) niet worden ingezet. Het gevaar dreigt dat de stabiliteit verloren gaat.
• Wees bijzonder voorzichtig als u de machine omkeert of het apparaat naar u toe trekt.
• Bij achterwaartse bewegingen met de machine kunt u struikelen. Vermijd achteruitlopen. Vermijd abnormale lichaamshoudingen. Zorg ervoor dat u stevig staat en niet uw evenwicht verliest.
• Houd de door de lengte van de duwstang bepaalde veilige afstand aan.
• Om een wegglijden van het apparaat tijdens het dragen te verhinderen, dient u het apparaat steeds vast te nemen aan de daarvoor voorziene grijpinrichtingen (stangverbinding, behuizing, stanguiteinden of dwarsstang van het onderste deel van de duwstang). Niet vastnemen aan de uitwerpklep!
• Neem voor het optillen of dragen het gewicht van de machine in acht (zie hoofdstuk "Technische gegevens"). Het optillen van zware gewichten kan problemen met de gezondheid veroorzaken.
• Til de machine nooit op en draag deze nooit met draaiende motor.
• Gebruik de machine nooit met beschadigde of ontbrekende veiligheids- en bescherminrichtingen.

Ontbrekende of beschadigde veiligheids- en bescherminrichtingen brengen uw veiligheid en de veiligheid van andere personen in gevaar.

Veiligheidsinrichtingen zijn (zie hoofdstuk "Beschrijving van de componenten"):

- Veiligheidsschakelbeugel motorstop (1)

De grasmaaier is uitgerust met een motorstopinrichting.

In het lopende bedrijf en op een moment van gevaar wordt door de beugel voor de motorstop los te laten de verbrandingsmotor afgezet.

De verbrandingsmotor en het mes moeten binnen 3 seconden tot stilstand komen. De beugel moet na het loslaten in elk geval weer naar de positie terugspringen, die in de afbeelding "Beschrijving van de componenten" wordt getoond. Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden.

Verwondingsgevaar!

Als het mes langer doorloopt, mag u het apparaat niet meer gebruiken en moet u het naar een erkende vakwerkplaats brengen.

Meten van de nalooptijd

Na het starten van de verbrandingsmotor draait het mes en is er een ruisend geluid hoorbaar.

De nalooptijd komt overeen met de duur van het ruisende geluid na het afzetten van de verbrandingsmotor en kan met een stopwatch worden gemeten.

De functie van de veiligheidsschakelbeugel mag in geen geval buiten werking worden gesteld.

Men moet controleren of de veiligheidsschakelbeugel werkt zoals voorgeschreven. Als dat niet het geval is, moet hij door een erkend vakbedrijf gerepareerd worden.

Bescherminrichtingen zijn (zie hoofdstuk "Beschrijving van de componenten"):

- Behuizing, grasvangzak, uitwerpklep (10)

Deze bescherminrichtingen beschermen tegen letsel door omhoog geslingerde voorwerpen.

Het apparaat mag niet met beschadigde behuizing c.q. zonder reglementair bevestigde grasvangzak resp. deflector of tegen de behuizing aanliggende uitwerpklep worden gebruikt.

- Behuizing

Deze bescherminrichting beschermt tegen letsel door contact met de roterende mesbalk.

Het apparaat mag niet met beschadigde behuizing worden gebruikt. Let erop dat handen en voeten niet onder de behuizing komen.

- Motorafdekkingen (4)

Deze bescherminrichtingen beschermen tegen letsel door bewegende onderdelen.

Het apparaat mag niet met beschadigde c.q. zonder op de voorgeschreven wijze bevestigde afdekkingen worden gebruikt.

- Veiligheidsrooster voor de uitlaat (8)

De motor/uitlaat wordt zeer heet. Het veiligheidsrooster beschermt tegen verbrandingen.

Het apparaat niet zonder veiligheidsrooster voor de uitlaat gebruiken.

De bescherminrichtingen mogen niet veranderd worden.

- Wijzig de basisafstelling van de motor niet en gebruik de motor niet met een te hoog toerental.

- Tijdens het starten de aandrijving, indien aanwezig, niet inschakelen.

Let er bij het in bedrijf nemen op dat uw voeten op een veilige afstand van het snijgereedschap staan.

Bij het starten van de motor mag de machine niet omhoog worden gekanteld. Indien nodig moet de machine, door de duwstang omlaag te duwen, zo schuin worden gezet dat het snijgereedschap in de van de gebruiker afgewende richting wijst, maar niet verder dan absoluut noodzakelijk is. Voordat het apparaat weer op de grond staat, moeten beide handen zich aan het bovenste gedeelte van de duwstang bevinden.

Start de motor niet als er mensen of dieren voor de maaier staan. Bij apparaten met zijdelingse uitworp start u de motor niet als u zelf voor het uitwerpkanaal staat of als er andere personen of dieren in de uitwerpzone aanwezig zijn.

Houd handen en voeten altijd uit de buurt van draaiende onderdelen. Zorg ervoor dat handen en voeten niet onder de behuizing komen. Bij apparaten met zijdelingse uitworp houdt u altijd afstand van de uitwerpopening.

Zet de motor af door de beugel voor de motorstop los te laten, trek de boug eraf, en vergewis u ervan dat alle bewegende delen volkomen stilstaan en de contactsleutel, indien voorhanden, is uitgetrokken:

• als de machine wordt verlaten;
• voordat u de machine controleert, reinigt of werkzaamheden eraan uitvoert;
• voordat u blokkeringen losmaakt of verstoppingen in het uitwerpkanaal elimineert;
• als er een vreemd voorwerp werd geraakt;

• als de machine ongewoon begint te trillen.

• Wanneer er een vreemd voorwerp werd getroffen en als de machine blokkeert, bijv. als u tegen een hard voorwerp rijdt, moet u een vakhandelaar laten controleren of er onderdelen van het apparaat beschadigd of vervormd zijn. Ook de mogelijk noodzakelijke reparaties steeds door een geautoriseerde vakwerkplaats laten uitvoeren.

• Als de machine ongewoon sterk begint te trillen of abnormale geluiden begint te maken, dan is een onmiddellijke controle door een geautoriseerde vakwerkplaats vereist.

Hoge trillingen op uw handen kunnen schadelijk zijn voor de gezondheid. Neem als er sterke trillingen optreden, meteen contact op met een geautoriseerde vakwerkplaats.

- WAARSCHUWING

De in deze gebruiksaanwijzing vermelde geluids- en trillingsniveaus zijn de maximumwaarden voor het gebruik van de machine.

Het gebruik van een snijgereedschap in onbalans, overmatige bewegingssnelheid of gebrekkig onderhoud zijn van aanzienlijke invloed op geluidsemissie en trillingen. Daarom is het noodzakelijk om voorzorgsmaatregelen te treffen, zodat eventuele schade als gevolg van hoge geluidsniveaus en belasting door trilling wordt vermeden.

Onderhoud de machine goed, draag een gehoorbescherming, en neem pauzes tijdens het werk.

De in deze gebruiksaanwijzing opgesomde onderhoudswerkzaamheden uitvoeren en het apparaat regelmatig door een geautoriseerde werkplaats laten controleren en onderhouden.

Zet de motor af door de beugel voor de motorstop los te laten. Vergewis u ervan dat alle bewegende delen volkomen stilstaan en de contactsleutel, indien voorhanden, is verwijderd,

- als u de maaier moet optillen of kantelen, bijv. voor het transport;

• als u de machine naar het maaivlak toe en weer weg transporteert;
• bij het rijden buiten het gazon;
• als u de machine korte tijd verlaat;
• als u de maaihoogte moet verstellen;
• voordat u de grasvangzak eraf neemt;
• voordat u de mulchstop verwijdert;
• voordat u bijtankt. Alleen bijtanken bij koude motor!

- Indien de motor een benzinekraan bezit, dient deze na het maaien dicht te worden gedraaid.

Onderhoud en opslag

• Onvoldoende onderhoud van uw apparaat leidt tot veiligheidsrelevante gebreken!
• Zorg ervoor dat alle schroefverbindingen goed zijn vastgeschroefd en dat het apparaat in een veilige arbeidstoestand is.

Het openen van de uitwerpklep en het verwijderen van de grasvangzak of de mulchstop mogen alleen worden uitgevoerd bij uitgeschakelde motor.

Bewaar de machine nooit met benzine in de tank in een gesloten ruimte waarin eventueel benzinedampen met open vuur of vonken in contact kunnen komen of kunnen ontvlammen.

Uitlaat en motor bereiken tijdens het gebruik zeer hoge temperaturen. Voor onderhouds- en reinigingswerkzaamheden de machine tenminste 15 minuten laten afkoelen.

- Houd, om brandgevaar te vermijden, de motor, uitlaat en brandstoftank vrij van gras, bladeren en lekkende olie (vet).

Bij het omhoog kantelen of op de zijkant leggen erop letten dat er geen olie of benzine uitloopt. Brandgevaar!

Laat de motor afkoelen voordat u de machine in een afgesloten ruimte wegzet.

NL

De machine in geen geval in de nabijheid van open vuur of warmtebronnen zoals boilers of verwarmingen wegzetten.

Controleer elke keer voordat u gaat maaien of de grasvangbak niet versleten is en of deze nog goed functioneert.

Controleer voor ieder maaien de toestand van het mes en of dit goed bevestigd is. De mesbevestigingsschroef moet altijd door een erkende vakwerkplaats worden aangedraaid. Als de messchroef te stevig of te los wordt aangedraaid, kunnen meskoppeling en mesbalk beschadigd raken of losraken, wat ernstige verwondingen kan veroorzaken. Een versleten of beschadigd mes moet absoluut worden vervangen.

Het vervangen, naslepen en uitbalanceren van het mes moet worden uitgevoerd door een erkende vakwerkplaats.

Door een verkeerd gemonteerde meskoppeling kan de mesbalk loskomen, wat tot ernstige verwondingen kan leiden.

Een onjuist geslepen en niet-uitgebalanceerd mes kan sterke trillingen veroorzaken en de grasmaaier beschadigen.

- Vervang om veiligheidsredenen versleten of beschadigde onderdelen.

Draag bij onderhouds- en reinigingswerkzaamheden altijd veiligheidshandschoenen.

- Bij de omgang met bedrijfsmiddelen, zoals motorolie en brandstof, moeten geschikte persoonlijke beschermingsmiddelen (bijv. geschikte veiligheidshandschoenen) worden gedragen.

De gegevensbladen van de bedrijfsmiddelen moeten in acht worden genomen.

Onderhouds- en reinigingswerkzaamheden mogen alleen worden uitgevoerd op vlakke ondergronden bij uitgeschakelde motor en verwijderde bougiestekker. Een regelmatig onderhoud is onontbeerlijk voor de veiligheid en het behoud van het prestatievermogen.

• Bougie nooit bij lopende motor eraf trekken! Gevaar: elektrische schok.
• Bougie alleen bij afgekoelde motor eraf trekken. Verbrandingsgevaar!
• Controleren of de bougie goed bevestigd is! Gevaar: elektrische schok.
• Indien de tank geledigd dient te worden, dan moet dit in open lucht en bij koude motor gebeuren. Let erop dat er geen brandstof wordt gemorst.

Om garantie- en veiligheidsredenen mogen er alleen originele onderdelen worden gebruikt.

Ongelijkwaardige onderdelen kunnen de machine beschadigen en uw veiligheid in gevaar brengen.

7 BESCHRIJVING VAN DE COMPONENTEN

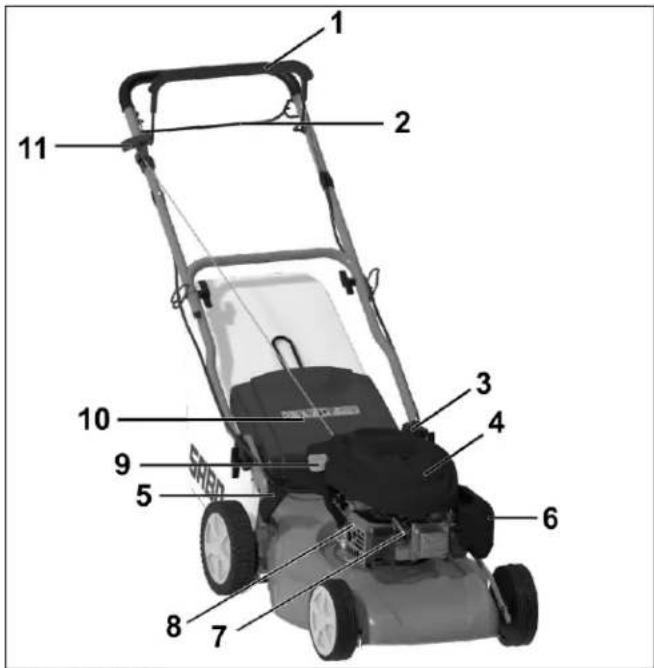

1 2 11 3 4 6 7 8 9 5 10

1 Veiligheidsschakelbeugel motorstop
2 Aandrijfschakelbeugel (afhankelijk van het model)
3 Tankdop
4 Motorafdekking
5 Maaihoogte-instelling
6 Luchtfilter
7 Bougie
8 Veiligheidsrooster voor de uitlaat
9 Olievulopening met oliepeilstok
10 Uitwerpklep
11 Startkabelgreep

Voor de montage van de maaier bevinden zich de volgende afzonderlijke delen in de verpakking:

• Maaier met gemonteerde duwstang
  • Opvangdoek, opvangzakframe
  • Gereedschapszak met volgende inhoud:

• Gebruiksaanwijzing met conformiteitsverklaring
  – Garantiebepalingen (afhankelijk van het model)

• Diverse montageonderdelen.

Mocht er toch een onderdeel ontbreken, neem dan contact op met uw gespecialiseerde vakhandelaar.

LET OP

Vóór montage van de stang en de startkabelhouder en bij het omhoog klappen van de stang altijd de bougiestekker uittrekken! Na montage, uiterlijk vóór het starten van de motor de bougiestekker weer aanbrengen!

Duwstang omhoog zetten (afbeelding A1 + B1 + E1)

BELANGRIJK

Let erop dat de bowdenmantels bij het omhoog tillen van de duwstang niet knikken of ingeklemd raken!

BELANGRIJK

Let erop, dat de kabels bij het uit- en in elkaar klappen van de duwstangen niet ingeklemd, bekneld, verdraaid of overstrekt worden! De kabel altijd aan de buitenkant van de stangverbinding leiden. Een beschadigde kabel kan tot een technisch defect van het apparaat leiden.

Trek de Z-vormig ingeklapte duwstang in de volgende volgorde naar boven uit:

- Eerst het onderste deel van de duwstang optillen A1, de uiteinden van het onderste deel zo ver uit elkaar drukken dat de naar binnen wijzende vergrendelingsnokken aan weerszijden in de desbetreffende boringen vallen B1.

Er kunnen drie verschillende stanghoogtes worden ingesteld.

Om een andere stanghoogte in te stellen, moeten de vleugelmoeren worden verwijderd, de schroeven volledig uitgedraaid en in de overeenkomstige rechthoekige gaten worden gestoken. De gaten en boringen voor de kleinste en grootste hoogte-instelling bevinden zich telkens op één niveau boven de gaten en boringen van de gemiddelde hoogte-instelling.

Voorzichtig: na het uitdraaien van de schroeven kan de stang onbedoeld omslaan.

• De vleugelmoeren aan weerszijden met de hand vastdraaien B1.
• Het bovenste deel van de duwstang optillen tot het bovenste en onderste deel van de duwstang op een niveau liggen.

(Afbeelding E1)

• Als het bovenste en het onderste deel van de duwstang op één niveau liggen, de vleugelmoeren met de hand vastdraaien.
• Bowdenmantels in de kabelgoot leggen. Hierdoor wordt inklemmen van de bowdenmantels bij het omklappen van de duwstang voorkomen.

VOORZICHTIG

Bij het bedienen van de stanghoogteverstelling worden de vleugelmoeren B1 losgedraaid om het onderste deel van de stang aan de behuizing te bevestigen en worden de vergrendelingsnokken in de boringen van de behuizing ontgrendeld. Hierbij kan de stang onbedoeld omslaan. Bovendien kunnen er tussen het onderste deel van de duwstang en de behuizing plaatsen ontstaan waar u zich kunt kneuzen. Er bestaat verwondingsgevaar!

Montage van de startstang (afbeelding L1)

• Startkabelhouder (1) uit de gereedschapszak nemen.
• Moer zo ver eruit draaien, dat de beide helften over de stang kunnen worden geschoven.

- Op de bovenstang zit een sticker (2) voor de positionering van de startkabelhouder. LET OP

Om veiligheidsredenen mag de startkabelhouder alleen in de opgegeven positie worden gemonteerd.

- Schakelbeugel motorstop (3) op het bovenste deel van de stang (4) drukken en vasthouden, de startkabel (5) eruit trekken en in de startkabelhouder (6) leiden.

- De beide helften samenvoegen, moer weer vastdraaien. Zo wordt verhinderd dat de startkabel eruit springt.

De startkabelhouder moet zo gemonteerd/uitgelijnd worden, dat de startkabel vrij loopt en niet tegen andere delen aanwijft.

Grasvangzak aan de maaier hangen (afbeelding R1 + S1)

• Het opvangzakframe met de beugel naar voren in de opvangdoek inbrengen. De bovenste naad van de opvangdoek uitlijnen met de beugel.
  De bevestigingsprofielen op het frame van het opvangzakframe drukken R1.
• De uitwerpklep van de maaier naar boven openen.
• De grasvangzak aan de draagbeugel optillen en de zak met de twee haken aan de zijkanten boven in de maaierbehuizing hangen S1.
• De uitwerpklep op de grasvangzak klappen.

Maaihoogte instellen (afbeelding I)

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel pagina 3

U stelt de door u gewenste maaihoogte in met de eenhandige verstelhendel (1) aan de rechterkant van de maaier.
- De hendel zo van de behuizing buigen dat de vergrendelingsnok uit de boring springt en na zijwaarts draaien weer in de gewenste positie vergrendelt.

BELANGRIJK

Het maaien op laagste maaihoogte mag alleen worden uitgevoerd op vlakke en egale gazons!

Houd er rekening mee dat de onderste maaihoogte-instellingen alleen in optimale omstandigheden gebruikt mogen worden. Als u de maaihoogte te laag selecteert, kan de grasnerf beschadigd en mogelijk zelfs vernietigd worden.

Naast de maaihoogte is ook de rijsnelheid van invloed op het maaibeeld en het opvangresultaat. Pas maaihoogte en rijsnelheid aan de te maaien grashoogte aan, indien nodig de aandrijving niet inschakelen.

9 VÓÓR DE EERSTE INBEDRIJFSTELLING

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel pagina 3

Alle schroefverbindingen en de bougiestekker controleren op goede bevestiging. De schroeven zo nodig aandraaien! Met name moet de bevestiging van de mesbalk worden gecontroleerd (zie het hoofdstuk "Onderhoud van de mesbalk").

De mesbevestigingsschroef moet altijd door een erkende vakwerkplaats worden aangedraaid. Als de messchroef te stevig of te los wordt aangedraaid, kunnen meskoppeling en mesbalk beschadigd raken of losraken, wat ernstige verwondingen kan veroorzaken.

De grasmaaier is uitgerust met een motorstopinrichting.

Vóór de eerste inbedrijfstelling controleren of de veiligheidsschakelbeugel voor de motorstop foutloos functioneert. Als de schakelbeugel wordt losgelaten, moeten motor en mesbalk binnen drie seconden tot stilstand kommen.

De beugel moet na het loslaten in elk geval weer naar de positie terugspringen, die in de afbeelding "Beschrijving van de componenten" wordt getoond.

Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden.

Verwondingsgevaar!

Als het mes langer doorloopt, mag u het apparaat niet meer gebruiken en moet u het naar een erkende vakwerkplaats brengen.

Meten van de nalooptijd

Na het starten van de verbrandingsmotor draait het mes en is er een ruisend geluid hoorbaar.

De nalooptijd komt overeen met de duur van het ruisende geluid na het afzetten van de verbrandingsmotor en kan met een stopwatch worden gemeten.

De veiligheids- en bescherminrichtingen van de machine mogen niet worden gemanipuleerd of gedeactiveerd!

Let erop dat alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn!

Olie bijvullen (afbeelding Y1)

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel pagina 3

BELANGRIJK

Schade vermijden! De motor wordt zonder olie geleverd. De motor moet met olie worden gevuld voordat hij voor de eerste keer wordt gestart.

Breng vóór de eerste start met een trechter motorolie (voor hoeveelheid en kwaliteit zie technische gegevens) aan in deze opening na het losschroeven van de oliepeilstok.

- Parkeer de maaier op een vlakke ondergrond.

- Vul de olie langzaam door de vulopening. Niet te veel vullen. Wacht ongeveer een minuut nadat de olie is gevuld en controleer vervolgens het oliepeil. Breng de oliepeilstok aan en schroef deze vast.

40-CLASSIC

- Oliepeil controleren

Verwijder de oliepeilstok. Veeg de peilstok af met een schone lap en breng de stok weer aan, maar schroef hem niet vast. Trek dan de peilstok eruit en lees het oliepeil af. De olie moet zich boven aan de vol-markering (Max.) bevinden. Vul indien nodig olie bij. Het oliepeil mag echter niet boven de vol-markering liggen. Breng de oliepeilstok weer aan en draai hem vast.

Verwijder de oliepeilstok. Veeg de peilstok af met een schone lap, breng de stok weer aan en schroef hem vast. Trek dan de peilstok eruit en lees het oliepeil af. De olie moet zich boven aan de vol-markering (Max.) bevinden. Vul indien nodig olie bij. Het oliepeil mag echter niet boven de vol-markering liggen. Breng de oliepeilstok weer aan en draai hem vast.

Alle modellen

- Na de eerste vulling het plaatje "OIL HAS BEEN DRAINED FOR SHIPPING" (OLIE IS AFGETAPT VOOR VERZENDING) boven aan de motor verwijderen.

Brandstof vullen

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel pagina 3

• Gebruik als tankvulling alleen verse en schone loodvrije standaard brandstof. Brandstof met maximaal 10% ethanol is acceptabel.
• Benzinedop losdraaien.
• Brandstof m. b. v. een trechter tot max. onderkant van de vulpijp vullen.
• Benzinedop weer aanbrengen en vastdraaien.

10 STARTEN VAN DE MOTOR

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel pagina 3

De motor alleen starten als u achter de maaiier staat. De maaiier in elk geval op een vlak, niet met hoog gras begroeide ondergrond zetten (te hoog gras remt de aanloop van de mesbalk en bemoeilijkt het startproces). Bij het starten van de motor mag de machine niet omhoog worden gekanteld. Indien nodig moet de machine, door de duwstang omlaag te duwen, zo schuin worden gezet dat het snijgereedschap in de van de gebruiker afgewende richting wijst, maar niet verder dan absoluut noodzakelijk is. Voordat het apparaat weer op de grond staat, moeten beide handen zich aan het bovenste gedeelte van de duwstang bevinden.

VOORZICHTIG

Startkabelgreep tijdens het starten stevig vastpakken. De greep zou anders uit de hand kunnen glijden. Verwondingsgevaar!

BELANGRIJK

De motor draait alleen als de veiligheidsschakelbeugel op het bovenste deel van de stang wordt ingedrukt. Op het moment dat de schakelbeugel wordt losgelaten, klapt hij door veerkracht weer in zijn uitgangspositie, wordt de motorrem in werking gesteld en komen motoren en mesbalk binnen drie seconden tot stilstand.

- Druk de veiligheidsschakelbeugel (1) op het bovenste deel van de stang (2) en houd hem vast D.

- De startkabel (3) langzaam uittrekken tot er een weerstand merkbaar wordt, dan snel uittrekken E - de motor begint te lopen -, de kabel langzaam terugleiden.

INSTRUCTIE

Deze motor heeft een automatische choke met temperatuurregeling.

NL

De motor draait automatisch bij een maximaal toerental dat nodig is voor een mooi maaibbeeld (motortoerental = mestoerental).

11 UITSCHAKELEN VAN DE MOTOR (AFBEELDING F)

- Veiligheidsschakelbeugel (1) loslaten F.

12 STOPPEN IN GEVAL VAN NOOD

Veiligheidsschakelbeugel en de schakelbeugel voor de aandrijving loslaten.

• De maaier stopt.
• Het mes komt tot stilstand.
• De motor gaat uit.

LET OP

Controleer vóór elk maaien of de veiligheidsschakelbeugel voor de motorstop en de schakelbeugel voor de aandrijving foutloos functioneren:

• als de veiligheidsschakelbeugel wordt losgelaten, moeten motor en mesbalk binnen drie seconden tot stilstand komen.
• als de schakelbeugel voor de aandrijving wordt losgelaten, moet de machine onmiddellijk tot stilstand komen.

Anders de dichtstbijzijnde geautoriseerde vakwerkplaats opzoeken.

13 AANDRIJVING

Bediening van de achterwielaandrijving (alleen bij inschakelbare aandrijving) (afbeelding G)

De achterwielaandrijving wordt bij draaiende motor in- en uitgeschakeld via de schakelbeugel voor de aandrijving (1) aan het bovenste deel van de duwstang (2):

• Schakelbeugel aandrijving aantrekken en vasthouden = maaier rijdt.
• Schakelbeugel aandrijving loslaten = maaier blijft staan (0-stand).
  De schakelbeugel aandrijving moet altijd stevig tegen de bovenstang worden getrokken. Een verkeerde bediening leidt tot slijtage van de versnellingsbak. De hogere weerstand van de beugel in de begintoestand is gewenst om een verkeerde bediening te bemoeilijken.

INSTRUCTIE

De achterwielen klikken als de maaier vooruit wordt geschoven.

14 GRASOPVANGINRICHTING

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel pagina 3

Gebruik met grasvangzak

WAARSCHUWING

Bij gebruik van de grasvangzak moet deze volledig gemonteerd en in perfecte technische staat zijn.

Let er bij het maaien op dat de grasvangzak op tijd wordt geleegd.

BELANGRIJK

Grasvangzak niet met warm water reinigen!

Legen van de grasvangzak (afbeelding L)

• Motor uitschakelen.
• Uitwerpklep optillen.
• De gevulde grasvangzak aan de draagbeugel van de maaier nemen – uitwerpklep sluit zelfstandig.
• De grasvangzak vasthouden aan de draagbeugel en de verzonken greep op de onderzijde van de bodem en grondig uitschudden.

Gebruik zonder grasvangzak

WAARSCHUWING

Bij het gebruik zonder grasvangzak moet de uitwerpklep aan de maaierbehuizing altijd gesloten zijn (omlaag geklapt).

15 MAAIEN

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel pagina 3

Maaien op hellingen

LET OP

De maaier kan worden gebruikt op taluds en hellingen die tot 46% (25° helling) aflopen. Steilere schuinstanden kunnen schade aan de motor veroorzaken. Om veiligheidsredenen raden wij u echter dringend aan om dit theoretische potentieel niet volledig te benutten. Zorg er altijd voor dat u stevig en stabiel staat. In principe mogen met de hand geleide grasmaaiers bij hellingen steiler dan 26% (15° helling) niet worden ingezet. Het gevaar dreigt dat de stabiliteit verloren gaat!

Oliepeilcontrole

Controleer vóór elk maaien het oliepeil Y1. De motor nooit met te weinig of te veel olie laten lopen. Onherstelbare schade zou het gevolg kunnen zijn.

Controle van de bedrijfsveiligheid

De grasmaaier is uitgerust met een motorstopinrichting.

Vóór elk maaien controleren of de veiligheidsschakelbeugel voor de motorstop foutloos functioneert. Als de schakelbeugel wordt losgelaten, moeten motor en mesbalk binnen drie seconden tot stilstand komen.

De beugel moet na het loslaten in elk geval weer naar de positie terugspringen, die in de afbeelding "Beschrijving van de componenten" wordt getoond.

Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden.

Verwondingsgevaar!

Als het mes langer doorloopt, mag u het apparaat niet meer gebruiken en moet u het naar een erkende vakwerkplaats brengen.

Meten van de nalooptijd

Na het starten van de verbrandingsmotor draait het mes en is er een ruisend geluid hoorbaar.

De nalooptijd komt overeen met de duur van het ruisende geluid na het afzetten van de verbrandingsmotor en kan met een stopwatch worden gemeten.

De veiligheids- en bescherminrichtingen van de machine mogen niet worden gemanipuleerd of gedeactiveerd!

Ook de onberispelijke werking van de schakelbeugel voor de aandrijving moet vóór elk maaien worden gecontroleerd. Als de schakelbeugel voor de aandrijving wordt losgelaten, moet de machine onmiddellijk tot stilstand komen. Als dit niet het geval is, dan moet dit onmiddellijk door een geautoriseerde vakwerkplaats gecontroleerd worden. Let erop dat alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn!

Controleer voor ieder maaien de toestand van het mes en of dit goed bevestigd is om gevaren te voorkomen. De mesbevestigingsschroef moet altijd door een erkende vakwerkplaats worden aangedraaid. Als de messchroef te stevig of te los wordt aangedraaid, kunnen meskoppeling en mesbalk beschadigd raken of losraken, wat ernstige verwondingen kan veroorzaken. Een versleten of beschadigd mes moet absoluut worden vervangen (zie hiervoor hoofdstuk "Onderhoud van de mesbalk").

Controleer om de 10 bedrijfsuren de meskoppeling op slijtage en goede bevestiging. Controleer ook schroeven en moeren van het apparaat op goede bevestiging en draai ze eventueel aan!

Controleren of de bougie goed bevestigd is! Gevaar: elektrische schok. Bougie nooit bij lopende motor eraf trekken! Gevaar: elektrische schok. Bougie alleen bij afgekoelde motor eraf trekken! Verbrandingsgevaar.

Laat bij blokkering van het maaiwerk, bijv. door het rijden tegen een hindernis, door een geautoriseerde vakwerkplaats controleren of delen van de maalier beschadigd of vervormd zijn. Ook de eventueel noodzakelijke reparaties altijd door een geautoriseerde vakwerkplaats laten uitvoeren.

Als de machine ongewoon sterk begint te trillen of abnormale geluiden begint te maken, dan is een onmiddellijke controle door een geautoriseerde vakwerkplaats vereist.

Tijdelijke beperkingen

Daarnaast zijn er ook regionale beperkingen mogelijk (bijv. ter bescherming van de middagrust), waarover de bevoegde gemeentelijke autoriteit u kan informeren.

Tips voor de verzorging van het gazon

Maaien (afbeelding M)

WAARSCHUWING

Verwijder vóór elk maaien alle vreemde voorwerpen (stenen, hout, takken enz.) van het gazon; let desondanks ook tijdens het maaien altijd op rondslingerende voorwerpen.

Instructies met betrekking tot gazonverzorging ontvangt u op verzoek van uw dealer. Informatie en advies over maaien vindt u ook op de homepage van de fabrikant.

Mulchen

Uw grasmaaier kan worden uitgerust met een mulchstop. De bijbehorende ombouwset naar mulchsysteem is inbegrepen bij de levering.

Wat verstaat men onder mulchen?

Bij mulchen wordt het gras gemaaaid en worden de afgesneden halmen tegelijkertijd door het speciale mulchmes meerdere malen fijngesneden. Dit mulchmes richt de grashalmen op en snijdt de halmen in zeer korte stukken, die dan gelijkmatig over het grasoppervlak worden verdeeld.

De grashalmen kunnen nu sneller uitdrogen en verrotten, waardoor humusvorming wordt bevorderd. De bodem wordt zo op natuurlijke wijze bemest en wordt ook nog tegen uitdroging beschermd. Het verzamelen en afvoeren van het gras komt zo te vervallen. Het concept van het mulchen ondersteunt dus in belangrijke mate de ecologische kringloop.

Hoe bereik je een perfecte grashoogte?

Bij het gebruik van de mulchmaaier mag de te maaien grashoogte niet meer dan 10 cm bedragen. In één bewerking wordt nu maximaal 1/3 van de grashoogte afgesneden. Indien geen positief resultaat wordt bereikt, moet eventueel tweemaal achter elkaar worden gemulcht.

Afhankelijk van de soort gras en de groei-intensiteit moet regelmatig worden gemaaid. Mulchen vereist juist in de sterke groeifase frequenter maaien dan het traditionele maaien met verzamelen van het gras, omdat anders deze eenderderegel moeilijk in acht kan worden genomen.

Om een optimaal resultaat te verkrijgen, moet u bij het mulchen de snelheid van de machine verlagen ten opzichte van het traditionele maaien, zodat het gras tijd krijgt om langer in het maaiwerk te blijven en daardoor meerdere malen te worden gesneden.

Het beste maaibbeeld en resultaat wordt bereikt op een droog gazon, omdat nat gras snel plakt en klontert door de korte grashalmen. Deze grasklonten gaan rotten en schimmelen en belemmeren de gewenste ecologische kringloop.

Indien het gras toch eenmaal in zeer vochtige, natte toestand moet worden gemaaid, moeten de grashalmen korter worden afgesneden, d.w.z. de maaihoogle moet 1-2 niveaus hoger ingesteld zijn dan bij droog gras.

U zult merken dat als u deze eenvoudige regels naleeft, u een gezond gras krijgt en het gemaaide gras niet meer hoeft af te voeren.

Ook op de homepage van de fabrikant vindt u informatie over mulchen.

Als het gras toch eens te hoog is om te mulchen, kan de mulchmaaier met enkele handelingen worden omgebouwd voor het maaien met grasvangzak.

Ombouw tot maaier met uitworp aan de achterzijde (afbeelding U2 + S1)

• Motor uitschakelen.
• Uitwerpklep optillen.
• Verwijder de mulchstop uit het kanaal U2.
• Hang de grasvangzak in de beoogde houder aan de behuizing van de maaier S1.

Een ombouw van het mulch-messysteem is niet nodig! Bij moeilijke maaiomstandigheden (bijv. nat gras) kan het echter gebeuren dat de opvangzak minder gevuld wordt.

Om het apparaat weer te gebruiken als mulchmaaier, moet de mulchstop weer worden gemonteerd. Verwijder hiervoor de grasvangzak, breng de mulchstop aan in het uitwerpkanaal en sluit de uitwerpklep.

Maak het uitwerpkanaal vooraf schoon.

16 ONDERHOUDSINTERVALLEN

BELANGRIJK

Vermijd schade! Onder extreme resp. uitzonderlijke voorwaarden zijn eventueel kortere onderhoudsintervallen vereist dan hierboven vermeld. Neem als u gebreken vaststelt, contact op met een geautoriseerde vakwerkplaats.

Routineonderhoud aan de machine uitvoeren conform de volgende onderhoudsintervallen.

De volgende onderhoudsintervallen moeten worden aangehouden naast de in deze gebruiksaanwijzing opgesomde intervallen voor onderhoudswerkzaamheden.

Vóór de eerste inbedrijfstelling

• Het oliepeil controleren Y1.
• Alle schroefverbindingen controleren op goede bevestiging.
• De messchroef controleren en deze eventueel door een geautoriseerde vakwerkplaats laten vastdraaien.
• Controleren of de veiligheidsschakelbeugel motorstop foutloos werkt.
• Controleren of de schakelbeugel voor de aandrijving foutloos werkt (afhankelijk van het model).
• Controleren of alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn.

Vóór elk bedrijf

• Gazon controleren en alle vreemde voorwerpen verwijderen.
• Bereik van de begrenzingskabel controleren (indien ook een automatische maaier wordt ingezet voor de verzorging van het gazon).
  • Het oliepeil controleren Y1
• Toestand en goede bevestiging van het mes controleren en eventueel door een geautoriseerde vakwerkplaats laten vastdraaien.
• Controleren of de veiligheidsschakelbeugel motorstop foutloos werkt.
• Controleren of de schakelbeugel voor de aandrijving foutloos werkt (afhankelijk van het model).
• Controleren of alle bescherminrichtingen zoals voorgeschreven aangebracht en niet beschadigd zijn.
• Grasopvanginrichting controleren op slijtage of slechter functioneren.

Na elk bedrijf

• De maaier schoonmaken.
• Het mes controleren op beschadigingen en slijtage.
• De motorolie verversen.

Inrijtijd – Na de eerste 5 bedrijfsuren

Om de 10 bedrijfsuren

• Alle schroefverbindingen controleren op goede bevestiging.
• Ventilator, meskoppeling en behuizing van de ventilator controleren op slijtage en goede bevestiging.

Om de 15-20 bedrijfsuren of jaarlijks

- De lagers van de wielen invetten.

Om de 50 bedrijfsuren of jaarlijks

• De motorolie verversen.
  • Luchtfilter reinigen W.
• Bougie reinigen en afstand tussen de elektroden instellen Y.

Bij de jaarlijkse inspectie

• Luchtfilter laten vervangen W.
• Bougie laten vervangen Y.
- De versnellingsbak en het gebied onder de riemafdekking laten reinigen.
- Het mes controleren en indien nodig laten naslijpen en uitbalanceren of zo nodig laten vervangen.
- Alle bowdenmantels controleren en indien nodig laten instellen.

17 VERZORGING EN ONDERHOUD VAN DE MAAIER

Regelmatige verzorging is de beste garantie voor een lange levensduur en een storingsvrij bedrijf! Onvoldoende onderhoud van uw apparaat leidt tot veiligheidsrelevante gebreken!

Gebruik uitsluitend originele onderdelen, want alleen deze staan borg voor veiligheid en kwaliteit!

Veiligheidsinstructie!

Verklaring van de symbolen zie tabel pagina 3

Reiniging (afbeelding O)

BELANGRIJK

Leg de maaier bij reiniging en onderhoud niet op zijn kant, maar kantel hem aan de voorkant omhoog (bougie naar boven), omdat er anders startproblemen kunnen ontstaan. Bij het omhoog kantelen van de maaier erop letten dat de uitwerpklep niet beschadigd wordt. De maaier in omhoog gekantelde toestand bevelligen!

LET OP

Bij het omhoog kantelen erop letten dat er geen olie of benzine uitloopt. Brandgevaar!

NL

Vuil en grasresten direct na het maaien verwijderen. Gebruik een borstel of een lap voor het reinigen.

Draai de mesbalk niet omdat anders motorolie in de carburateur/luchtfilter wordt gepompt en startproblemen kunnen optreden.

LET OP

Vingers niet in de openingen van de ventilatorbehuizing steken en ventilator vasthouden. Als de mesbalk bij het schoonmaken toch wordt gedraaid, bestaat het gevaar dat de vingers bekneld raken tussen de ventilator en de behuizing van de ventilator!

BELANGRIJK

Nooit met hogedrukreiniger of normale waterstraal het aandrijvingsgedeelte, de motordelen (zoals ontstekingssysteem, carburateur enz.), en afdichtingen en lagerpunten reinigen. Beschadigingen en dure reparaties kunnen het gevolg zijn.

Opbergen

Het apparaat moet altijd in schone toestand in een droge, gesloten ruimte buiten bereik van kinderen worden bewaard. Laat de motor afkoelen voordat u de machine in een afgesloten ruimte wegzet.

Omklappen van de duwstang (Afbeelding A1)

- Voor ruimtebesparende opslag of voor transport de vleugelmoeren zover losdraaien dat de duwstang zonder weerstand in Z-vorm boven de motor ingeklapt kan worden A1.

De vergrendelingsnokken aan het onderste deel van de stang moeten uit de boringen in de behuizing springen.

- Bowdenmantels daarbij niet knikken of inklemmen.

VOORZICHTIG

Bij het omleggen van de duwstang voor transport- en opslagdoeleinden kan de stang ongewild omslaan bij het losdraaien van de vleugelmoeren en het ontgrendelen van de vergrendelingsnokken uit de boringen in de behuizing. Bovendien kunnen er tussen het onderste deel van de duwstang, het bovenste deel en de behuizing plaatsen ontstaan waar u zich kunt kneuzen. Er bestaat verwondingsgevaar!

BELANGRIJK

Let erop, dat de kabels bij het uit- en in elkaar klappen van de duwstangen niet ingeklemd, bekneld, verdraaid of overstrekt worden! De kabel altijd aan de buitenkant van de stangverbinding leiden. Een beschadigde kabel kan tot een technisch defect van het apparaat leiden.

Transport en opslag van het apparaat

- Als het apparaat gedragen moet worden, het niet vastpakken aan de uitwerpklep! Pak het apparaat aan de voorkant vast aan de behuizing en achter aan de stangverbinding (zie afbeelding N).

Houd bij het optillen of dragen rekening met het gewicht van de machine (zie Technische gegevens). Het optillen van zware gewichten kan problemen met de gezondheid veroorzaken.

Wij raden aan om het apparaat altijd met minstens twee personen op te tillen of te dragen.

- Het apparaat op alle 4 wielen staand transporteren, om brandstofverlies, beschadigingen van het apparaat en verwondingen van personen te vermijden.

- Het transportmiddel parkeren op vlakke ondergrond, opdat het apparaat niet kan wegrollen voordat het wordt vastgezet.

- De grasvangzak uithangen en tijdens het transport apart vastmaken.

- Het apparaat met toegelaten borgmiddelen (bijv. sjorriemen met spanelement) veilig bevestigen op of in het voertuig. Sjorriemen zijn banden van synthetische vezels. Elke sjorriem is gekenmerkt met een etiket. Het etiket geeft belangrijke informatie over het gebruik. De aanwijzingen op dit etiket moeten bij gebruik van de sjorriem in acht worden genomen.

- Bij ladingen die kunnen rollen wordt aanbevolen om ze direct vast te sjorren met vier spanriemen. Beveilig het apparaat aan de wielen zo, dat het zich tijdens de rit niet beweegt.

LET OP

De riemen niet te strak aantrekken. Als het apparaat te strak wordt vastgezet, dan kunnen beschadigingen het gevolg zijn.

Onderhoud van de mesbalk

Een scherp mes garandeert een optimaal snijvermogen. Controleer voor ieder maaien de toestand van het mes en of dit goed bevestigd is. De mesbevestigingsschroef moet altijd door een erkende vakwerkplaats worden aangedraaid. Als de messchroef te stevig of te los wordt aangedraaid, kunnen meskoppeling en mesbalk beschadigd raken of losraken, wat ernstige verwondingen kan veroorzaken. Een versleten of beschadigd mes moet absoluut worden vervangen.

Naslijpen en uitbalanceren van de mesbalk (afbeelding Q)

WAARSCHUWING

Het naslijpen en uitbalanceren van de mesbalk moet worden uitgevoerd door een erkende vakwerkplaats. Een onjuist geslepen en niet-uitgebalanceerd mes kan sterke trillingen veroorzaken en de grasmaaier beschadigen.

De snijranden van de mesbalk mogen worden nageslepen totdat de desbetreffende waarde (zie afbeelding Q) is bereikt. Let op! Slijphoek van 30° in acht nemen.

Uw vakwerkplaats kan deze waarde (slijtagegrens) voor u controleren!

WAARSCHUWING

Een mes waarbij de maximaal toegestane slijtagegrens is overschreden, kan breken en weggeslingerd worden, wat ernstige verwondingen kan veroorzaken.

Vervangen van de mesbalk

WAARSCHUWING

Het vervangen van de mesbalk moet worden uitgevoerd door een erkende vakwerkplaats. Door een verkeerd gemonteerde meskoppeling of door een te vast of te los aangedraaide messchroef kan de mesbalk loskomen, wat tot ernstige verwondingen kan leiden.

- Bij vervanging alleen originele mesbalken gebruiken. Ongelijkwaardige onderdelen kunnen de machine beschadigen en uw veiligheid in gevaar brengen.

- Vervangende mesbalken moeten permanent voorzien zijn van de naam en/of het logo van de fabrikant of leverancier en met het onderdeelnummer.

Onderhoud van de wielen

40-CLASSIC

Eenmaal per jaar of om de 15-20 bedrijfsuren de lagers van de wielen invetten.

- Wieldoppen verwijderen S.

- Met een dopsleutel de zeskantmoer losdraaien, ring en wielen verwijderen.

- Nadat de lagers met een wentellagervet "KAJO-Langzeitfett LZR 2" zijn ingevet, de wielen erop schuiven, schijf aanbrengen, met zeskantmoer bevestigen en weer zo ver vastdraaien, dat de wielen nog licht maar zonder speling gedraaid kunnen worden. Wieldop weer aanbrengen.

45-A CLASSIC & 51-A CLASSIC

Eenmaal per jaar of om de 15-20 bedrijfsuren de lagers van de wielen invetten.

- De afdekkingen in het midden van de wieldoppen verwijderen R

- Met een dopsleutel de zeskantmoer losdraaien, trapschijf verwijderen, wielen samen met wieldop van de wielas trekken. Wieldop van het wiel verwijderen.

- Nadat de lagers zijn ingevet met een wentellagervet (bijv. "KAJO-Langzeitfett LZR 2"), de wielen erop schuiven en de wieldop aanbrengen. Breng de trapschijf met het uitstekende gedeelte (kleinere diameter) richting wiel aan, bevestig de zeskantmoer en draai deze zo vast, dat de wielen nog licht maar zonder speling gedraaid kunnen worden. Breng de afdekkingen weer aan in het midden van de wieldoppen.

Onderhoud van de achterwielaandrijving (alleen bij inschakelbare aandrijving) (afbeelding R)

Eenmaal per jaar of om de 15-20 bedrijfsuren de lagers van de wielen invetten.

- Verwijder aan beide zijden de afdekking wieldop.

- Met een dopsleutel de zeskantmoer losdraaien, trapschijf verwijderen, aandrijfwielen samen met wieldop van de wielas trekken.

- Verwijder de wielafdekking, let daarbij op de sluitring.

- Verwijder het vuil van de wielafdekking, het rondsel op de overbrengingsas en de tandkrans aan de binnenkant van het wiel.

INSTRUCTIE

Trek het rondsel niet van de overbrengingsas!

- De lagers invetten met een wentellagervet "KAJO-Langzeitfett LZR 2". Rondsel en tandkrans in het wiel niet invetten!

- De wielafdekking aanbrengen en de sluitring op de wielas schuiven. Let er bij het aanbrengen van het aandrijfwiel op dat rondsel en tandkrans in elkaar grijpen. Verdraai indien nodig het wiel op de as licht.

- Breng de trapschijf aan, bevestig de zeskantmoer en draai deze zo vast, dat de wielen nog licht maar zonder speling gedraaid kunnen worden. Afdekking wieldop weer aanbrengen.

Onderhoud van de aandrijving (alleen bij inschakelbare aandrijving))

- Voor de goede werking van de riemaandrijving is het van essentieel belang dat de bowdenmantel voor het in-/uitschakelen van de aandrijving soepel loopt.

- De bowdenmantel is niet instelbaar en moet worden vervangen als hij niet meer goed werkt.

Vervangen van de V-snaar van de aandrijving

Het vervangen van de V-snaar van de aandrijving altijd door een erkend vakbedrijf laten uitvoeren.

18 ONDERHOUD VAN DE MOTOR

Veiligheidsinstructie! Verklaring van de symbolen zie tabel pagina 3

WAARSCHUWING

Verwondingen vermijden! Motoruitlaatgassen bevatten koolmonoxide en kunnen ernstige aandoeningen of de dood tot gevolg hebben.

De motor niet in gesloten ruimten, zoals garages, inschakelen, ook niet als deuren en vensters geopend zijn. De machine naar buiten bewegen voordat de motor wordt gestart.

BELANGRIJK

Leg de motor of maaier bij reiniging en onderhoud niet op zijn kant, maar kantel hem aan de voorkant omhoog O (bougie naar boven), omdat er anders startproblemen kunnen ontstaan. Bij het omhoog kantelen van de maaier erop letten dat de uitwerpklep niet beschadigd wordt. De maaier in omhoog gekantelde toestand beveiligen!

LET OP

Bij het omhoog kantelen erop letten dat er geen olie of benzine uitloopt. Brandgevaar!

Het regelmatig uitvoeren van de voorgeschreven service- en onderhoudswerkzaamheden vormt de voorwaarde voor een duurzame en storingvrije functie van de motor en bovendien een basisvoorwaarde voor garantieaanspraken.

De motor vooral uitwendig altijd schoonhouden, vooral de omgeving van geluiddemper en cilinder moet altijd vrij van vreemde voorwerpen zijn (bijv. grasresten). Uitlaat en motor bereiken tijdens het gebruik zeer hoge temperaturen. Brandbare vreemde voorwerpen zoals loof, gras enz. kunnen ontbranden.

Ook een foutloze koeling is alleen gegarandeerd als de cilinderribben steeds schoon zijn.

BELANGRIJK

De motor nooit met een hogedrukreiniger of een normale waterstraal reinigen. Beschadigingen en dure reparaties kunnen het gevolg zijn.

Olieverversing

INSTRUCTIE

Om het milieu te beschermen adviseren wij de olieverversing door een vakwerkplaats te laten uitvoeren.

De eerste olieverversing bij nieuwe motor is vereist na ca. 5 bedrijfsuren. Later ongeveer om de 50 bedrijfsuren of minstens eenmaal per maaiseiz

- Voordat de motor of het apparaat worden gekanteld om olie weg te laten lopen, de benzinetank leegmaken en de motor laten lopen tot hij stopt wegens brandstofgebrek.

- Motor uitzetten en bougiestekker verwijderen.

- De olie verversen, zolang de motor warm is.

- Verwijder de peilstok uit de olievulopening voor de olieverversing.

- Leg de maaier zo op zijn kant dat de bougiezijde boven ligt en de oude olie in een opvangvat stroomt.

Oude olie niet in de riolering of in de grond terecht laten komen, maar verwerken conform de plaatselijke voorschriften.

- Zet de maaier rechtop en vul de maaier via de vulopening met kwaliteitsolie (voor hoeveelheid en kwaliteit zie technische gegevens). Draai de peilstok in en controleer het oliepeil (zie "Oliepeil controleren" en "Olie vullen", afbeelding Y1)! Als het oliepeil correct is, brengt u de oliepeilstok aan en draait u deze vast.

Schoonmaken resp. vervangen van de luchtfilter (Afbeelding W) BELANGRIJK

Nooit de motor met gedemonteerd luchtfilter starten of laten lopen.

- De vergrendeling van het luchtfilterdeksel (4) met een schroevendraaier losdraaien van de luchtfilterbehuizing (1) en het luchtfilterdeksel (3) verwijderen.

- Het filter of de filters (2) verwijderen.

- Het filter of de filters om de 50 bedrijfsuren reinigen.

Bij lichte verontreiniging voorzichtig uitkloppen op een glad oppervlak. Bij sterke vervuiling of beschadiging vervangen. Papieren filter niet uitspoelen, niet schoonblazen met perslucht en niet invetten.

- Het filter of de filters (2) plaatsen.

- Het luchtfilterdeksel (3) op het filter plaatsen en de vergrendeling van het luchtfilter (4) in de behuizing van het luchtfilter (1) laten vergrendelen.

Bij ongunstige gebruiksomstandigheden (sterke stofontwikkeling) moet elke keer na het maaien worden gereinigd. Luchtfilter elk jaar of om de 200 bedrijfsuren vervangen.

(bestelnummer luchtfilter: zie originele reserveonderdelen en toebehoren)

Controle van de bougie (afbeelding Y)

Om de slijtage van de bougie te controleren, bougiestekker verwijderen en de bougie losschroeven. Als de elektrode sterk versleten is, dient de bougie in elk geval te worden vervangen (bestelnummer: zie originele reserveonderdelen en toebehoren).

Anders is het voldoende om de bougie schoon te maken met een staalborstel en de afstand tussen de elektroden in te stellen op 0,7 - 0,8 mm. De bougie (op afdichtring letten) met de hand in de motor vastschroeven en met een dopsleutel handvast monteren. Bougliestekker aanbrengen. De bougie elk jaar vervangen.

Overwinteren van de motor volgens voorschrift (of bij langdurige stilstand)

• Benzinetank legen en de motor laten draaien tot hij stopt wegens brandstofgebrek.
• Motor uitzetten en bougiestekker verwijderen.
• Zolang de motor nog warm is, olie aftappen. Met verse olie vullen (voor hoeveelheid en kwaliteit zie technische gegevens).
• Gras- en maaigoedafzettingen van de cilinder en cilinderribben, onder de motorafdekkap en rond de geluiddemper verwijderen.
• Het apparaat altijd in schone toestand in een gesloten, droge ruimte, buiten het bereik van kinderen bewaren.

19 OORZAKEN VAN STORINGEN EN HET VERHELPEN DAARVAN

Neem in geval van hier niet nader beschreven storingen en defecten contact op met de dichtstbijzijnde geautoriseerde vakwerkplaats. Laat reparaties die vakkennis vereisen, altijd alleen door een vakman uitvoeren. Uw geautoriseerde vakwerkplaats is u ook graag van dienst, wanneer u de hier beschreven onderhoudswerkzaamheden liever niet zelf uitvoert.

Storingen	Mogelijke oorzaken	Oplossing
Motor slaat niet aan	Schakelbeugel is niet omgeklapt.	Schakelbeugel op het bovenstuk van de stang drukken D.
	Brandstoftank leeg.	Zuivere en nieuwe brandstof natanken.
	Bougiestekker los.	Bougiestekker plaatsen of door een geautoriseerde vakwerkplaats laten controleren.
	Bougie defect resp. vuil of elektroden opgebrand.	Bougie vervangen of reinigen, afstand tussen de elektroden instellen Y: 0,7 - 0,8 mm
	Motor krijgt te veel benzine (bougie nat).	Door een geautoriseerde vakwerkplaats laten controleren.
	Luchtfilter vuil.	Luchtfilter schoonmaken resp. vervangen W.
Motorvermogen neemt af	Luchtfilter vuil.	Luchtfilter schoonmaken resp. vervangen W.
	Bougie verkoold.	Door een geautoriseerde vakwerkplaats laten controleren.
	Brandstof verouderd of vervuild	Benzinetank leegmaken en verse brandstof erin gieten.
Motor draait onregelmatig	Luchtfilter vuil.	Luchtfilter schoonmaken resp. vervangen W.
	Bougie verkoold.	Door een geautoriseerde vakwerkplaats laten controleren.
Maaier rijdt niet (alleen bij inschakelbare aandrijving)	Schakelbeugel voor de aandrijving niet aangetrokken.	Schakelbeugel voor de aandrijving aantrekken G.
		Door een geautoriseerde vakwerkplaats laten controleren.
Sterke trillingen (vibratie)		Door een geautoriseerde vakwerkplaats laten controleren.
Maaibeeld onzuiver, gras wordt geel	Mesbalk stomp.	Door een erkende vakwerkplaats laten naslijpen en uitbalanceren Q.
	Maaihoogte te laag.	Grotere maaihoogte instellen I.
	Motortoerental te laag.	Door een geautoriseerde vakwerkplaats laten controleren.
	Maaien met te hoge snelheid.	Maaisnelheid aanpassen, indien nodig aandrijving uitschakelen.
	Maaistroken niet voldoende overlappend.	Bij hoog gras moeten de maaistroken mogelijk blijven overlappen.
	Gazon vervilt.	Door gebruik van een verticuteerder kan een aanzienlijke verbetering worden bereikt.
Uitworp verstopt	Opvangzak vol.	Opvangzak legen L.
	Motortoerental te laag.	Door een geautoriseerde vakwerkplaats laten controleren.
	Te lage maaihoogte bij te hoog gras.	Grotere maaihoogte instellen I.
	Maaien met te hoge snelheid.	Maaisnelheid aanpassen, indien nodig aandrijving uitschakelen.
	Gras is vochtig.	Gras laten drogen.
Het gemulchte gras ziet er slecht uit: klonten, te grote hoeveelheden maaigoed, grove snede	Mesbalk stomp.	Door een erkende vakwerkplaats laten naslijpen en uitbalanceren.
	Mulchregel niet aangehouden (max. 1/3 van de grashoogte maaien, de te maaien grashoogte moet lager dan 10 cm zijn).	Grotere maaihoogte instellen I. Maaier ombouwen naar uitworp aan achterzijde U2 + S1 en gras eerst met hoge maai-instelling maaien.
	Rijsnelheid te hoog.	Rijsnelheid aanpassen, indien nodig aandrijving uitschakelen.
	Gras hoopt zich op onder het maaiwerk.	Grotere maaihoogte instellen I.
	Maaistroken niet voldoende overlappend.	Bij hoog gras moeten de maaistroken mogelijk blijven overlappen.
	Gras is vochtig.	Grotere maaihoogte instellen I. Gras laten drogen.

Motor	LONCIN 4-taktmotor, 1P65FE
Cilinderinhoud	139 cm ^3
Toerental	2800 min ^-1
Nominaal vermogen	2,1 kW
Afstand elektroden	0,7 – 0,8 mm
Brandstof	Loodvrije standaard brandstof met max. 10% ethanol
Tankinhoud	ca. 0,9 liter
Smeerolie	SAE 10W-30, SAE 10W-40, API SE of soortgelijke kwaliteitsolie min. kwaliteit SF

Hoeveelheid olie

0,5 liter

Motor	LONCIN 4-taktmotor, 1P65FE-2
Cilinderinhoud	166 cm3
Toerental	2800 min ^-1
Nominaal vermogen	2,7 kW
Afstand elektroden	0,7 - 0,8 mm
Brandstof	Loodvrije standaard brandstof, met max. 10% ethanol
Tankinhoud	ca. 1,0 liter
Smeerolie	SAE 10W-30, SAE 10W-40, API SE of soortgelijke kwaliteitsolie min. kwaliteit SF
Hoeveelheid olie	0,5 liter

Maaier

Behuizing		Staal
Maaibreedte		400 mm (40-CLASSIC)
		450 mm (45-A CLASSIC)
		510 mm (51-A CLASSIC)
Maaihoogtes	Centrale, 25, 35, 50, 70, 80 mm (40-CLASSIC)
	Centrale, 25, 40, 55, 70, 80 mm (45-A CLASSIC)
	Centrale, 25, 35, 50, 60, 75 mm (51-A CLASSIC)
Duwstang in hoogte verstelbaar		3-voudig
Capaciteit opvangzak		40 liter (40-CLASSIC)
		60 liter (45-A CLASSIC, 51-A CLASSIC)
Rijsnelheid	2,8 km/h (45-A CLASSIC, 51-A CLASSIC)
Gewicht		24,0 kg (40-CLASSIC)
		30,5 kg (45-A CLASSIC)
		32,0 kg (51-A CLASSIC)
Lengte		1260 mm (40-CLASSIC)
		1380 mm (45-A CLASSIC)
		1500 mm (51-A CLASSIC)
Breedte		440 mm (40-CLASSIC)
		530 mm (45-A CLASSIC)
		530 mm (51-A CLASSIC)
Hoogte		1040 mm (40-CLASSIC)
		1040 mm (45-A CLASSIC)
		1020 mm (51-A CLASSIC)
Wielen voor / achter		∅ 150 mm / ∅ 180 mm (40-CLASSIC)
		∅ 180 mm / ∅ 180 mm (45-A CLASSIC)
		∅ 180 mm / ∅ 180 mm (51-A CLASSIC)
Lagers voor		Conische kogellagers
Lagers achter		Conische kogellagers

Geluidsvermogensniveau

40-CLASSIC

Gegarandeerd geluidsvermogensniveau; gemeten conform2000/14/CE

L_wa = 93 dB(A)

45-A CLASSIC

Gegarandeerd geluidsvermogensniveau; gemeten conform 2000/14/CE

Lwa=96 dB(A)

51-A CLASSIC

Gegarandeerd geluidsvermogensniveau; gemeten conform 2000/14/CE

Lwa=98 dB(A)

Geluidsdrukniveau

40-CLASSIC

Geluidsdrukniveau op de plaats van de bedienende persoon; gemeten volgens EN ISO 5395-2	L_pA = 77,2 dB(A)
Meetonzekerheden; conform ISO 4871	2,5 dB

45-A CLASSIC

Geluidsdrukniveau op de plaats van de bedienende persoon; gemeten volgens EN ISO 5395-2	L_pA = 80,9 dB(A)
Meetonzekerheden; conform ISO 4871	2,5 dB

51-A CLASSIC

Geluidsdrukniveau op de plaats van de bedienende persoon; gemeten volgens EN ISO 5395-2	L_DA = 82,7 dB(A)
Meetonzekerheden; conform ISO 4871	2,5 dB

Trillingen

40-CLASSIC

Trillingen aan de duwstang; gemeten volgens EN ISO 5395-2	aw = 2,3 m/s2
Meetonzekerheden; conform EN 12096	1,7 m/s2

45-A CLASSIC

Trillingen aan de duwstang; gemeten volgensEN ISO 5395-2	a_W = 2,5 m/s^2
Meetonzekerheden; conform EN 12096	0,2 m/s^2

51-A CLASSIC

Trillingen aan de duwstang; gemeten volgensEN ISO 5395-2	a_W = 3,0 m/s^2
Meetonzekerheden; conform EN 12096	1,7 m/s^2

21 ORIGINELE RESERVEONDERDELEN EN TOEBEHOREN

Motorolie	SA24208
Wentellagervet	SAA11300
Bougie	SAE10005
Luchtfilter (40-CLASSIC)	SAE10393& SAE10394
Luchtfilter (45-A CLASSIC, 51-A CLASSIC)	SAE10006
Mesbalk	Het vervangen van de mesbalk mag om veiligheidsredenen alleen worden uitgevoerd door een geautoriseerde vakwerkplaats.Deze vakwerkplaats kent ook het bijhorende onderdeelnummer van de mesbalk.

1 Introducción....2

Naam en adres van de persoon in de Gemeenschap die gemachtigd is de technische documenten samen te stellen:

Place of declaration / Plaats van de verklaring: Gummersbach, Germany / Duitsland

Naam en adres van de persoon in de Gemeenschap die gemachtigd is de technische documenten samen te stellen:

Place of declaration / Plaats van de verklaring: Gummersbach, Germany / Duitsland

Naam en adres van de persoon in de Gemeenschap die gemachtigd is de technische documenten samen te stellen:

Place of declaration / Plaats van de verklaring: Gummersbach, Germany / Duitsland
