GEBRUIKSAANWIJZING COLORband Pix ILS Chauvet
Over deze handleiding
De COLORband PiX ILS Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden.
Disclaimer
De informatie en specificaties in deze beknopte hangleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration
Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
Veiligheidsinstructies
Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
- Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
- Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
- Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.
- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
- RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.
- De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
- Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
- Sluit dit product nooit aan op een dimmer of een regelweerstand.
- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.
- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactinformatie.
Wat is inbegrepen
• COLORband PiX ILS
- Stroomsnoer
- Montagebeugel
• Beknopte handleiding
Om te beginnen
Pak uw COLORband PiX ILS uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Power Linking
Het is mogelijk tot 19 COLORband PiX ILS-producten koppelen bij 120 V of 35 COLORband PiX ILS-producten bij 230 V.
Vervangen van de zekering
- Ontkoppel het apparaat van de stroom.
- Gebruik een kruiskopschroevendraaier, maak de zekeringshouder los en trek hem er recht uit.
- Verwijder de doorgebrande zekering uit de houder en vervang deze door een zekering van exact hetzelfde type en vermogen.
- Plaats de zekeringhouder terug en steek de stekker er weer in.
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies.

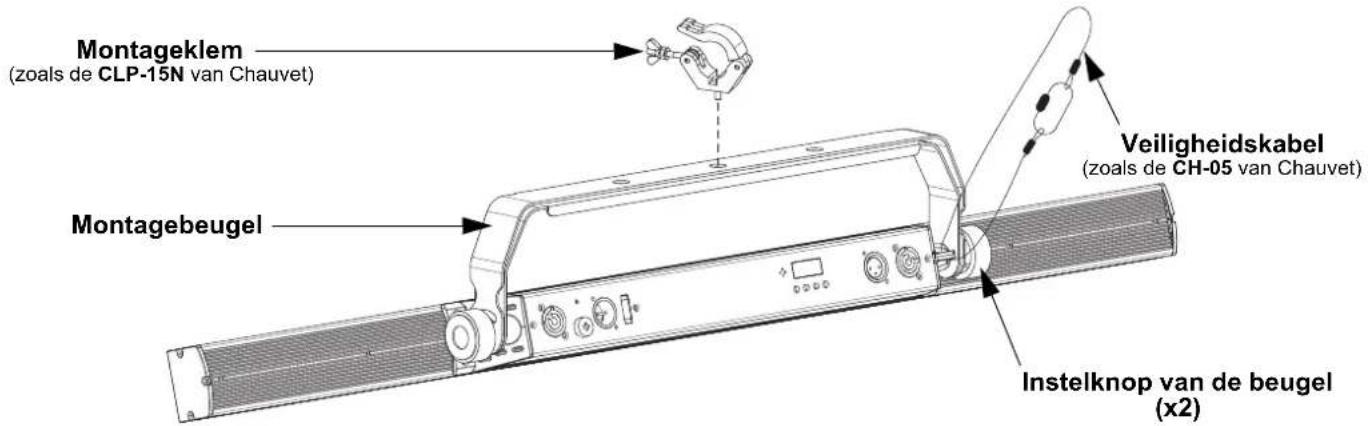

Montagediagram
| Toets Functie | |
| Sluit het huidige menu of functie af | |
| Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie | |
| Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie | |
| Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie | |
Menukaart
Raadpleeg de productpagina van COLORband PiX ILS op www.chauvetdj.com voor de nieuwste menukaart.
| Modus Programmeerniveaus Beschrijving | ||||
| DMX Modus | 3-Ch d 1-510 3-kanalen, 1-zone DMX-modus | |||
| 4-Ch d 1-509 4-kanalen, 1-zone DMX-modus | ||||
| 6-Ch d 1-507 6-kanalen, 2-zone DMX-modus | ||||
| 7-Ch d 1-506 7-kanalen, 1-zone DMX-modus | ||||
| 8-Ch d 1-505 8-kanalen, 1-zone DMX-modus | ||||
| 9-Ch d 1-504 9-kanalen, 3-zone DMX-modus | ||||
| 12Ch d 1-501 12-kanalen, 4-zone DMX-modus | ||||
| 18Ch d 1-495 18-kanalen, 6-zone DMX-modus | ||||
| 36Ch d 1-477 36-kanalen, 12-zone DMX-modus | ||||
| 41Ch d 1-472 41-kanalen, 12-zone DMX-modus | ||||
| ILS Modus iLS iLS1-4 Stelt de ILS-modus in | ||||
| Kleur C-- C 1-7 Statische kleur | ||||
| Programs P-- P 1-23 Automatic programs | ||||
| Speed | S-- | S. 1-100 | Automatic program speed | |
| Geluidsmodus | Snd | Snd | Geluidsactieveprogram | |
| Gevoeligheid | SenS | u 0-100 Geluidsgevoeligheid | ||
| Handmatige Modus | U-- | r. 0-255 | Combineer rood, groen, en blauw voor en aangepaste statische kleur | |
| G. 0-255 | ||||
| b. 0-255 | ||||
| Dimmer-snelheid | dIM | oFF | Stelt de dimmersnelheid in | |
| dIM1-3 | ||||
| RF besturing | SEt | RF | oFF | Schakelt RFC afstandsbediening uit |
| Link | Koppel met een enkele afstandsbediening door(RFC) of(RFC-XL) ingedrukt te houden totdat het display PASS (succes) of ErrO (mislukt) toont | |||
| PubL | Openbare modus, bediening met elke RFC- of RFC-XL-afstandsbediening | |||
| GP1-4 | Stelt in op een RFC-XL-afstandsbediening-ontvangstgroep | |||
| REST | Herstellen naar de fabrieksstandaard | |||
DMX-koppeling
De COLORband PiX ILS kan met een DMX-regelaar werken. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.
Startadres
Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 509.
Master/slaaf-verbinding
De COLORband PiX ILS maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slaaf-modus.
RFC (Radio Frequency Control) en RFC-XL
De COLORband PiX ILS kan bediend worden met de CHAUVET RFC en RFC-XL.
D-Fi USB-connectiviteit
De COLORband PiX ILS kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX-persoonlijkheid en het DMX-adres van het product in.
Waarschuwing! NIETS anders dan een D-Fi-USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.
Nadat het is aangesloten zal de D-Fi USB het product overnemen. Bedrade DMX, handmatige DMX-bediening/menuknoppen en IRC-6 zijn niet beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveaus zijn:
- D-Fi USB
- Bedrade DMX
- IRC-6 afstandsbediening
- Handmatige digitale display/menuknoppen
Master/Slave-modus (D-Fi USB)
De D-Fi USB zorgt ervoor dat een enkel COLORband PiX ILS-product (de "master") de acties regelt van een of meer COLORband PiX ILS-producten (de "slaves") zonder de behoefte aan een DMX-regelaar of DMX-kabels. Het master-product (zender) wordt ingesteld om in de zelfstandige modus te werken, terwijl de slave-producten (ontvangers) ingesteld worden om in slave-modus te werken. Na instelling en aansluiting zullen de slaveproducten in harmonie met het masterproduct werken.
Configureer de producten zoals hieronder is aangegeven.
Slaaf-producten:
- Druk herhaaldelijk op
- Druk op
. - Gebruik
of om het startadres in te stellen op d 1. - Druk op
. - Stel de D-Fi USB in om op een specifiek kanaal, 1–16 te werken.
- Sluit de D-Fi USB aan.
- Voltooi het instellen en aansluiten van alle slaaf-producten.
Master-product:
- Stel het masterproduct in om te werken in zelfstandige modus.
- Stel D-Fi USB in om op het D-Fi-kanaal uit te zenden waar de slaves op ontvangen.
- Sluit de D-Fi USB aan.
- Alle producten moeten op dezelfde DMX-persoonlijkheid, DMX-adres en D-Fi-kanaal ingesteld zijn.
- Configureer eerst alle slaveproducten voordat u de master configureert om uit te zenden.
- Sluit nooit een DMX-controller aan op een D-Fi-kanaal die is geconfigureerd voor Master/Slave functie, omdat de regelaar de signalen van de master kan verstoren.
ILS Mode
ILS (geïntegreerd verlichtingssystseem) biedt 4 modi die synchroniseren met de GigBAR MOVE+ILS: Modi 1 en 3 synchroniseren met zijde 1 van de GigBAR MOVE+ILS, terwijl modi 2 en 4 synchroniseren met zijde 2 van de GigBAR MOVE+ILS. Wanneer ze gekoppeld zijn, wordrden de effecten gesynchroniseerd met het meest vergelijkbare effectaan de geselecteerde zijde van de GigBAR MOVE+ILS: Kinta-effecten worden gesynchroniseerdmet een van de kinta's, bewegende koppen worden gesynchroniseerdmet een van de bewegende koppen en wash-effecten worden gesynchroniseerd met een van de pars. Lasereffecten worden gesynchroniseerd met de laser en stroboscoopeffecten worden gesynchroniseerd met de stroboscoopeffecten, ongeacht de ILS-modus.
Dit product worden gesynchroniseerd met de par op de geselecteerde zijde van de GigBAR MOVE+ILS.
De COLORband PiX ILS instellen om te reageren op een ILS-signaal:
- Druk herhaaldelijk op
- Gebruik
of te selecteren van iLS1 (zijde 1), iLS2 (zijde 2), iLS3 (zijde 1), of iLS4 (zijde 2). - Druk op
.
DMX-waarden

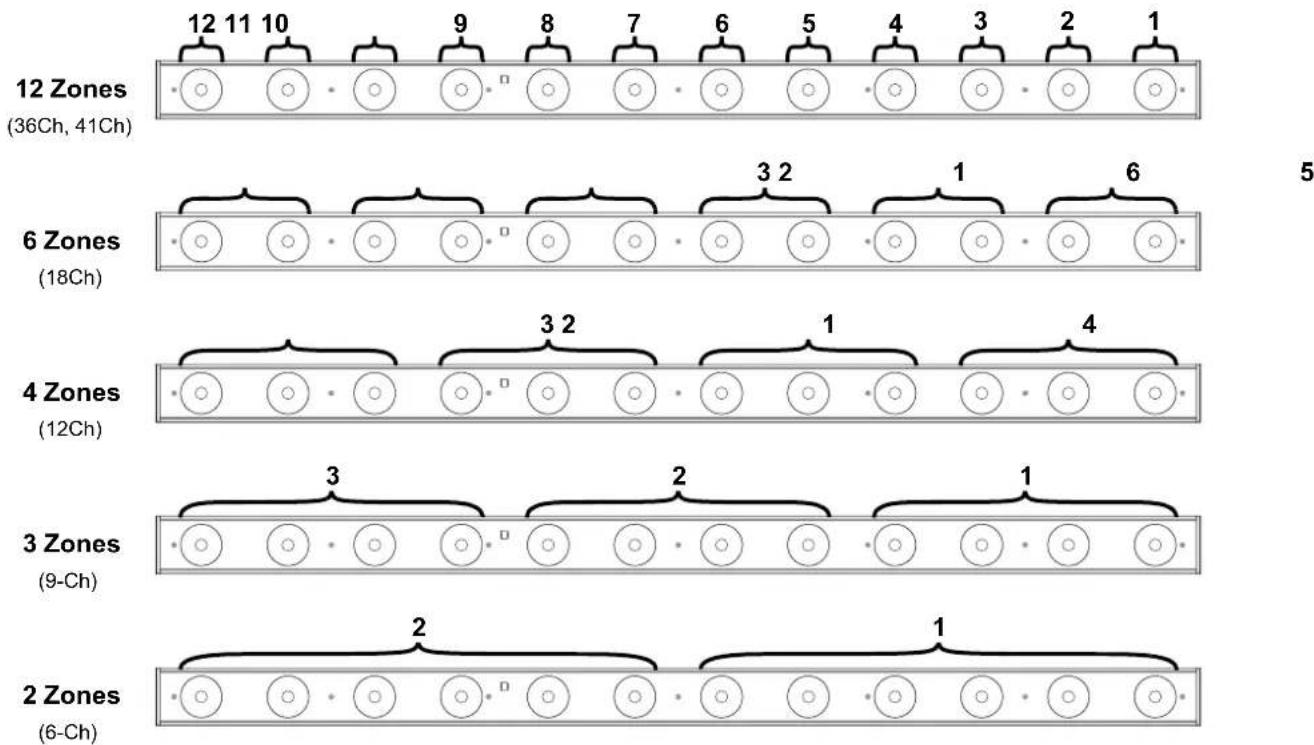

| 3-Ch 4-Ch 6-Ch 7-Ch 8-Ch 9-Ch 12Ch 18Ch 36Ch 41Ch | ||||||||||
| Besturing | Pixel Volledige | Pixel Volledige | Pixel Volledige | Pixel Volledige | Pixel Pixel | Pixel Pixel | Pixel Volledige | |||
| Z | o | n | e | s | 1 | 1 | 2 | 1 | 1 | 3 |
Volledige besturingsmodi
| 4-Ch | 7-Ch | 8-Ch | 41Ch | Functie | Waarde | Percentage/Instelling | |
| 1 | 1 | 1 | 1 | Rood 1 | Zone 1 | 000 ⇌ 255 | 0–100% |
| 2 | 2 | 2 | 2 | Groen 1 | 000 ⇌ 255 | 0–100% | |
| 3 | 3 | 3 | 3 | Blauw 1 | 000 ⇌ 255 | 0–100% | |
| 4 | Rood 2 | Zone 2 | 000 ⇌ 255 | 0–100% | |||
| 5 | Groen 2 | 000 ⇌ 255 | 0–100% | ||||
| 6 | Blauw 2 | 000 ⇌ 255 | 0–100% | ||||
| 7 | Rood 3 | Zone 3 | 000 ⇌ 255 | 0–100% | |||
| 8 | Groen 3 | 000 ⇌ 255 | 0–100% | ||||
| 9 | Blauw 3 | 000 ⇌ 255 | 0–100% | ||||
| 10 | Rood 4 | Zone 4 | 000 ⇌ 255 | 0–100% | |||
| 11 | Groen 4 | 000 ⇌ 255 | 0–100% | ||||
| 12 | Blauw 4 | 000 ⇌ 255 | 0–100% | ||||
| 13 | Rood 5 | Zone 5 | 000 ⇌ 255 | 0–100% | |||
| 14 | Groen 5 | 000 ⇌ 255 | 0–100% | ||||
| 15 | Blauw 5 | 000 ⇌ 255 | 0–100% | ||||
| 16 | Rood 6 | Zone 6 | 000 ⇌ 255 | 0–100% | |||
| 17 | Groen 6 | 000 ⇌ 255 | 0–100% | ||||
| 18 | Blauw 6 | 000 ⇌ 255 | 0–100% | ||||
| 19 | Rood 7 | Zone 7 | 000 ⇌ 255 | 0–100% | |||
| 20 | Groen 7 | 000 ⇌ 255 | 0–100% | ||||
| 21 | Blauw 7 | 000 ⇌ 255 | 0–100% | ||||
| 22 | Rood 8 | Zone 8 | 000 ⇌ 255 | 0–100% | |||
| 23 | Groen 8 | 000 ⇌ 255 | 0–100% | ||||
| 24 | Blauw 8 | 000 ⇌ 255 | 0–100% | ||||
| 25 | Rood 9 | Zone 9 | 000 ⇌ 255 | 0–100% | |||
| 26 | Groen 9 | 000 ⇌ 255 | 0–100% | ||||
| 27 | Blauw 9 | 000 ⇌ 255 | 0–100% | ||||
| 28 | Rood 10 | Zone 10 | 000 ⇌ 255 | 0–100% | |||
| 29 | Groen 10 | 000 ⇌ 255 | 0–100% | ||||
| 30 | Blauw 10 | 000 ⇌ 255 | 0–100% | ||||
| 31 | Rood 11 | Zone 11 | 000 ⇌ 255 | 0–100% | |||
| 32 | Groen 11 | 000 ⇌ 255 | 0–100% | ||||
| 33 | Blauw 11 | 000 ⇌ 255 | 0–100% | ||||
| 34 | Rood 12 | Zone 12 | 000 ⇌ 255 | 0–100% | |||
| 35 | Groen 12 | 000 ⇌ 255 | 0–100% | ||||
| 36 | Blauw 12 | 000 ⇌ 255 | 0–100% | ||||
| 4 | Kleurenmacro’s | 000 ⇌ 014 | Geen functie | ||||
| 015 ⇌ 255 | Kleurenmacro’s | ||||||
| 4-Ch | 7-Ch | 8-Ch | 41Ch | Functie | Waarde | Percentage/Instelling | ||||
| - | 5 | 5 | 3 | Stroboscoop(wanneer K. 6/39 000 ⇔ 031 is) | 000 ⇔ 015 | Geen functie | ||||
| 016 ⇔ 255 | Stroboscoop, langzaam to snel | |||||||||
| Programmasnelheid(wanneer K. 6/39 032 ⇔ 223/229 is) | 000 ⇔ 255 | Programmasnelheid, langzaam to snel | ||||||||
| Geluidsgevoeligheid(wanneer K. 6/39 224/230 ⇔ 255 is) | 000 ⇔ 010 | Geluidsgevoeligheid uit | ||||||||
| 011 ⇔ 255 | Geluidsgevoeligheid, lage tot hoge | |||||||||
| - | - | 6 | 3 | 9 P r o g | 000 ⇔ 031 | Geen functie | ||||
| 032 ⇔ 063 | Pulseffect, 0-100% | |||||||||
| 064 ⇔ 095 | Pulseffect, 100-0% | |||||||||
| 096 ⇔ 114 | Pulseffect, 100-0-100% | |||||||||
| 115 ⇔ 119 | Automatische programma 1 | |||||||||
| 120 ⇔ 124 | Automatische programma 2 | |||||||||
| 125 ⇔ 129 | Automatische programma 3 | |||||||||
| 130 ⇔ 134 | Automatische programma 4 | |||||||||
| 135 ⇔ 139 | Automatische programma 5 | |||||||||
| 140 ⇔ 144 | Automatische programma 6 | |||||||||
| 145 ⇔ 149 | Automatische programma 7 | |||||||||
| 150 ⇔ 154 | Automatische programma 8 | |||||||||
| 155 ⇔ 159 | Automatische programma 9 | |||||||||
| 160 ⇔ 164 | Automatische programma 10 | |||||||||
| 165 ⇔ 169 | Automatische programma 11 | |||||||||
| 170 ⇔ 174 | Automatische programma 12 | |||||||||
| 175 ⇔ 179 | Automatische programma 13 | |||||||||
| 180 ⇔ 184 | Automatische programma 14 | |||||||||
| 185 ⇔ 189 | Automatische programma 15 | |||||||||
| 190 ⇔ 194 | Automatische programma 16 | |||||||||
| 195 ⇔ 199 | Automatische programma 17 | |||||||||
| 200 ⇔ 204 | Automatische programma 18 | |||||||||
| 205 ⇔ 209 | Automatische programma 19 | |||||||||
| 210 ⇔ 214 | Automatische programma 20 | |||||||||
| 215 ⇔ 219 | Automatische programma 21 | |||||||||
| 220 ⇔ 224 | Automatische programma 22 | |||||||||
| 225 ⇔ 229 | Automatische programma 23 | |||||||||
| 230 ⇔ 255 | Geluidsactieveprogramma | |||||||||
| - | 6 | - | - | P r o g r a | 000 ⇔ 031 | Geen functie | ||||
| 032 ⇔ 063 | Pulseffect, 0-100% | |||||||||
| 064 ⇔ 095 | Pulseffect, 100-0% | |||||||||
| 096 ⇔ 114 | Pulseffect, 100 -0-100% | |||||||||
| 115 ⇔ 127 | Automatische volgorde | |||||||||
| 128 ⇔ 159 | Automatische fade | |||||||||
| 160 ⇔ 191 | Automatische 3-kleur snap | |||||||||
| 192 ⇔ 223 | Automatische 7-kleur snap | |||||||||
| 224 ⇔ 255 | Geluidsactieveprogramma | |||||||||
| 4 | 7 | 7 | 40 | Dimmer | 000 ⇔ 255 | 0-100% | ||||
| 4-Ch | 7-Ch | 8-Ch | 41Ch | Functie | Waarde | Percentage/Instelling | ||||
| - | - | 8 | 4 | 1 | D | i | m | m | 000 ⇔ 051 | Dimmersnelheid ingesteld vanaf het display |
| 052 ⇔ 101 | Dimmer snelheidsmodus uit | |||||||||
| €02 ⇔ r152 | Dimmensnelheidsmodus h(snel)e i d | |||||||||
| 153 ⇔ 203 | Dimmer snelheidsmodus 2 (middelhoog) | |||||||||
| 204 ⇔ 255 | Dimmer snelheidsmodus 3 (langzaam) | |||||||||
Pixelbesturingsmodi
| 3-Ch | 6-Ch | 9-Ch | 12Ch | 18Ch | 36Ch | Functie | Waarde | Percentage/Instelling | ||
| 1 | 1 | 1 | 1 | 1 | 1 | R o | o d Zone 1 | 000 ⇔ 255 | 0-100% | |
| 2 | 2 | 2 | 2 | 2 | 2 | Groen 1 | 000 ⇔ 255 | 0-100% | ||
| 3 | 3 | 3 | 3 | 3 | 3 | Blauw 1 | 000 ⇔ 255 | 0-100% | ||
| 4 | 4 | 4 | 4 | 4 | R o | o d Zone 2 | 000 ⇔ 255 | 0-100% | ||
| 5 | 5 | 5 | 5 | 5 | Groen 2 | 000 ⇔ 255 | 0-100% | |||
| 6 | 6 | 6 | 6 | 6 | Blauw 2 | 000 ⇔ 255 | 0-100% | |||
| 7 | 7 | 7 | 7 | R o | o d Zone 3 | 000 ⇔ 255 | 0-100% | |||
| 8 | 8 | 8 | 8 | Groen 3 | 000 ⇔ 255 | 0-100% | ||||
| 9 | 9 | 9 | 9 | Blauw 3 | 000 ⇔ 255 | 0-100% | ||||
| 10 | 10 | Rood 4 | Zone 4 | 000 ⇔ 255 | 0-100% | |||||
| 11 | 11 | 11 | Groen 4 | 000 ⇔ 255 | 0-100% | |||||
| 12 | 12 | 12 | Blauw 4 | 000 ⇔ 255 | 0-100% | |||||
| 13 | 13 Rood 5 | Zone 5 | 000 ⇔ 255 | 0-100% | ||||||
| 14 | 14 | Groen 5 | 000 ⇔ 255 | 0-100% | ||||||
| 15 | 15 | Blauw 5 | 000 ⇔ 255 | 0-100% | ||||||
| 16 | 16 Rood 6 | Zone 6 | 000 ⇔ 255 | 0-100% | ||||||
| 17 | 17 | Groen 6 | 000 ⇔ 255 | 0-100% | ||||||
| 18 | 18 | Blauw 6 | 000 ⇔ 255 | 0-100% | ||||||
| 19 Rood 7 | Zone 7 | 000 ⇔ 255 | 0-100% | |||||||
| 20 | Groen 7 | 000 ⇔ 255 | 0-100% | |||||||
| 21 | Blauw 7 | 000 ⇔ 255 | 0-100% | |||||||
| 22 Rood 8 | Zone 8 | 000 ⇔ 255 | 0-100% | |||||||
| 23 | Groen 8 | 000 ⇔ 255 | 0-100% | |||||||
| 24 | Blauw 8 | 000 ⇔ 255 | 0-100% | |||||||
| 25 Rood 9 | Zone 9 | 000 ⇔ 255 | 0-100% | |||||||
| 26 | Groen 9 | 000 ⇔ 255 | 0-100% | |||||||
| 27 | Blauw 9 | 000 ⇔ 255 | 0-100% | |||||||
| 28 Rood 10 | Zone 10 | 000 ⇔ 255 | 0-100% | |||||||
| 29 | Groen 10 | 000 ⇔ 255 | 0-100% | |||||||
| 30 | Blauw 10 | 000 ⇔ 255 | 0-100% | |||||||
| 31 Rood 11 | Zone 11 | 000 ⇔ 255 | 0-100% | |||||||
| 32 | Groen 11 | 000 ⇔ 255 | 0-100% | |||||||
| 33 | Blauw 11 | 000 ⇔ 255 | 0-100% | |||||||
| 34 Rood 12 | Zone 12 | 000 ⇔ 255 | 0-100% | |||||||
| 35 | Groen 12 | 000 ⇔ 255 | 0-100% | |||||||
| 36 | Blauw 12 | 000 ⇔ 255 | 0-100% | |||||||
Zones voor DMX-bediening
