BEDIENUNGSANLEITUNG COLORband Pix ILS Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des COLORband PiX ILS finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -Beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

Diese Sicherheitshinweise enthalten wichtige Informationen über die Montage, Verwendung und Wartung des Geräts.

• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

• Trennen Sie das Gerät von der Stromquelle, bevor Sie es reinigen oder die Sicherung auswechseln.

- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

- Stellen Sie sicher, dass das Netzkabel nicht gequetscht oder beschädigt ist.

- Ziehen Sie beim Trennen des Geräts von der Stromversorgung nie am Kabel.

- Bei Montage über Kopf immer ein Sicherungsseil verwenden.

- KEINE entflammbaren Materialien während des Betriebs in der Nähe des Geräts lagern.

- NIEMALS während des Betriebs das Gehäuse berühren, da dies sehr heiß wird.

• Die Spannung der Schukosteckdose, an die Sie das Gerät anschließen, muss sich innerhalb des Spannungsbereiches befinden, der auf dem Hinweisschild oder dem rückwärtigen Bedienfeld des Geräts angegeben ist.

- Dieses Gerät darf nur im Innenbereich verwendet werden. (IP20) Um das Risiko von Bränden oder elektrischen Schlägen zu vermeiden, dürfen Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen.

- Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von 50 cm zu den angrenzenden Flächen.

- Stellen Sie sicher, dass die Lüftungsöffnungen im Gehäuse des Geräts nicht verschlossen sind.

- Schließen Sie dieses Gerät niemals an einen Dimmer oder Regelwiderstand an.

- Achten Sie beim Auswechseln der Sicherung darauf, den gleichen Typ mit den gleichen Werten zu verwenden.

- Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.

• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• COLORband PiX ILS

- Netzkabel

• Befestigungsbügel

- Schnellanleitung

Start

Packen Sie Ihren COLORband PiX ILS aus und überprüfen Sie, ob Sie alle Teile unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet.

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Bis zu 19 COLORband PiX ILS-Geräte bei 120 V AC oder 35 Geräte bei 230 V AC in Serie schalten ist möglich.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mithilfe eines Kreuzschlitzschraubendreher lockern Sie den Sicherungshalter und ziehen ihn gerade heraus.
3. Entfernen Sie die durchgebrannte Sicherung von der Klemme, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Stecken Sie den Sicherungshalter wieder zurück, und schließen Sie das Gerät an das Stromnetz an.

Montage

Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise.

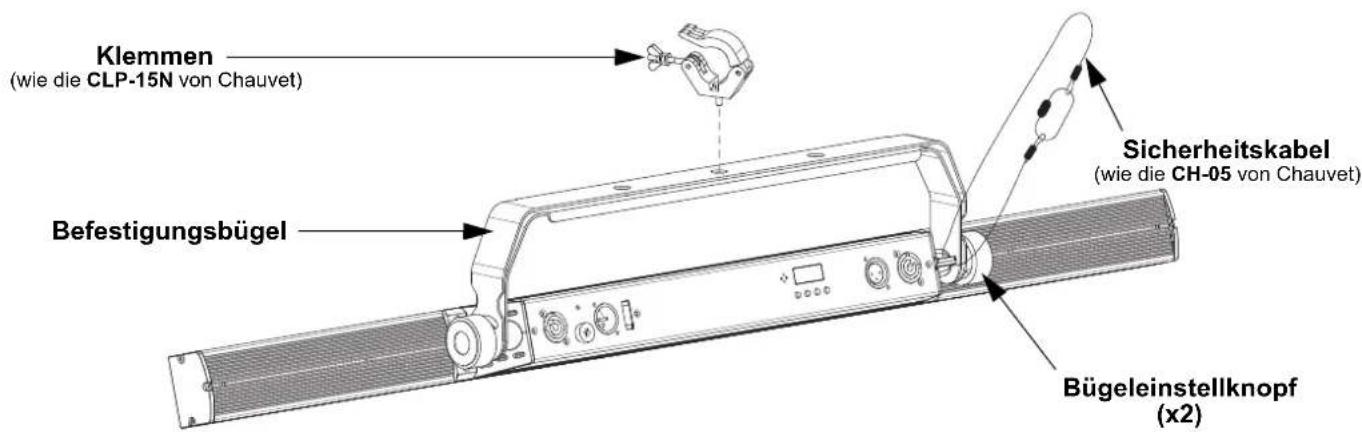

Montageansicht

Klemmen (wie die CLP-15N von Chauvet) Befestigungsbügel Sicherheitskabel (wie die CH-05 von Chauvet) Bügeleinstellknopf (x2)

Beschreibung des Bedienfelds

Taste	Funktion
	Wählt einen Betriebsmodus oder verlässt die aktuelle Menüoption
	Damit navigieren Sie durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktionen
	Damit navigieren Sie durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktionen

Aktiviert eine Menüoption oder einen ausgewählten Wert

Menükarte

Die neueste Menükarte finden Sie auf der COLORband PiX ILS-Produktseite unter www.chauvetdj.com.

Modus Programmierebenen				Beschreibung
DMX-Modus	3-Ch d 1-510 3-Kanal, 1-Zone DMX-Modus
	4-Ch d 1-509 4-Kanal, 1-Zone DMX-Modus
	6-Ch d 1-507 6-Kanal, 2-Zonen DMX-Modus
	7-Ch d 1-506 7-Kanal, 1-Zone DMX-Modus
	8-Ch d 1-505 8-Kanal, 1-Zone DMX-Modus
	9-Ch d 1-504 9-Kanal, 3-Zonen DMX-Modus
	12-Ch d 1-501 12-Kanal, 4-Zonen DMX-Modus
	18-Ch d 1-495 18-Kanal, 6-Zonen DMX-Modus
	36-Ch d 1-477 36-Kanal, 12-Zonen DMX-Modus
	41-Ch d 1-472 41-Kanal, 12-Zonen DMX-Modus
ILS Mode iLS iLS1-4 Stellt die ILS-Modus ein
Statische Farbe	C-- C 1-7 Statische Farbe
Programme P-- P 1-23 Automatische Programme
Geschwindigkeit	S-- S. 1-100 Automatische Programmgeschwindigkeit
Musikmodus	Snd	Snd		Musiksteuerungsprogramm
Empfindlichkeit	SenS	u 0-100 Musikempfindlichkeit
Manueller Modus	U--	r. 0-255		Kombiniert rot, grün, und blau für eine Benutzerdefinierte statische Farbe
		G. 0-255
		b. 0-255
Dimmer-Geschwindigkeit	dIM	oFF		Stellt die Dimmergeschwindigkeit ein
		dIM1-3
RF Steuerung	SEt	RF	oFF	Deaktiviert RFC Fernbedienung
			Link	Stellen Sie durch Drücken und Gedrückthalten von(RFC) oder(RFC-XL) bis auf der Anzeige PASS (erfolgreich) oder ErrO (fehlgeschlagen) erscheint, eine Verknüpfung mit einer einzelnen Fernbedienung her
			PubL	Öffentlicher Modus, Steuerung mit jeder RFC- oder RFC-XL-Fernbedienung
			GP1-4	Damit wird die empfangende Gruppe auf eine RFC-XL-Fernbedienung eingestellt
		REST		Stellt Sie das Gerät auf die Werkseinstellungen zurück

DMX-Verbindung

Der COLORband PiX ILS kann mit einem DMX-Controller betrieben werden. Wenn Sie mit DMX nicht vertraut sind, laden Sie "DMX - Eine Einführung" unter www.chauvetdj.com herunter.

Startadresse

Um einen vollständigen Zugang zu allen Kanälen in jedem DMX-Modus zu gewährleisten, beträgt die höchste empfohlene DMX-Adresse 472.

Master/Slave-Schaltung

Der COLORband PiX ILS verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung.

RFC (Radio Frequency Control) und RFC-XL

Der COLORband PiX ILS kann mit der CHAUVET RFC und RFC-XL angesteuert werden.

D-Fi USB Konnektivität

Der COLORband PiX ILS kann mit einem D-Fi USB von CHAUVET DJ in einen drahtlosen D-Fi Transceiver umgewandelt werden. Stellen Sie dazu einfach den DIP-Schalter auf den Kanal des D-Fi Transceivers ein, stecken Sie das Gerät in den USB-Anschluß ein und stellen Sie anschließend die DMX-Eigenschaften sowie die DMX-Adresse ein.

ACHTUNG! KEIN anderes Gerät als einen D-Fi USB in den USB-Anschluss einstecken. Dies könnte zu Beschädigungen des Produkts führen.

Nach dem Einstecken übernimmt der D-Fi USB die Steuerung des Geräts. Drahtgebundenes DMX, manuelle Bedienelemente und Menüschaltflächen sowie IR-Fernbedienung sind deaktiviert, bis Sie den D-Fi USB wieder ausstecken. Die Prioritätenebenen sind wie folgt verteilt:

1. D-Fi USB
2. Drahtgebundenes DMX
3. Fernbedienung IRC-6
4. Manuelle Bedienelemente und Menüschaltflächen

Master/Slave-Modus (D-Fi USB)

Der D-Fi USB ermöglicht einem einzigen COLORband PiX ILS-Gerät (das Master-Gerät) die Aktionen eines oder mehrerer COLORband PiX ILS-Geräte (die Slave-Geräte) anzusteuern, ohne einen DMX-Controller oder DMX-Kabel verwenden zu müssen. Das Master-Gerät (Sender) wird so eingerichtet, dass es entweder im Einzelplatzmodus betrieben wird, während die Slave-Geräte (Empfänger) so eingerichtet werden, dass sie im Slave-Modus arbeiten. Sobald dies eingestellt ist und alle Geräte verbunden sind, arbeiten die Slave-Geräte im Takt des Master-Geräts. Konfigurieren Sie die Geräte wie unten angezeigt.

Slave-Geräte:

1. Drücken Sie wiederholt auf bis 9-Ch auf der Anzeige angezeigt wird.
2. Drücken Sie .
3. Verwenden Sie oder die Startadresse bis d 1 stellen.
4. Drücken Sie
5. Stellen Sie den D-Fi USB so ein, dass er auf einem bestimmten Kanal empfangen kann (1–16).
6. Schließen Sie den D-Fi USB an.
7. Beenden Sie die Einstellungen und das Anschließen aller Slave-Geräte.

Master-Gerät:

1. Stellen Sie den Betrieb des Master-Geräts auf Einzelplatzmodus ein.
2. Stellen Sie den D-Fi USB so ein, dass er auf dem D-Fi-Kanal senden kann, auf dem die Slave-Geräte empfangen.
3. Schließen Sie den D-Fi USB an.

- Alle Geräte müssen auf die/den gleiche/n DMX-Eigenschaften, DMX-Adresse und D-Fi-Kanal eingestellt sein.

- Konfigurieren Sie alle Slave-Geräte, bevor Sie das Master-Gerät für das Senden konfigurieren.

- Schließen Sie niemals einen DMX-Controller an einen D-Fi-Kanal an, der für einen Master/Slave-Betrieb konfiguriert ist, da der Controller die Signale des Master-Geräts stören kann.

ILS-Modus

ILS (Integrated Lighting System) bietet 4 Modi, die mit dem GigBAR MOVE+ILS synchronisiert werden: Modi 1 und 3 synchronisieren mit Seite 1 des GigBAR MOVE+ILS, wohingegen Modi 2 und 4 mit Seite 2 des GigBAR MOVE+ILS synchronisiert werden. Bei einer Verknüpfung werden die Effekte mit dem ähnlichsten Effekt an der ausgewählten Seite des GigBAR MOVE+ILS synchronisiert: Kinta-Effekte werden mit einem der Kinta-Geräten synchronisiert, Moving Heads mit einem der Moving Heads und Wash-Effekte mit einer der PAR-Kannen. Laser-Effekte werden mitdem Laser synchronisiert und Stroboskopeffekte mit den Stroboskopeffekten, unabhängig vom ILS-Modus.

Dieses Gerät wird mit den par an der ausgewählten Seite des GigBAR MOVE+ILS.

So konfigurieren Sie den COLORband PiX ILS für die Reaktion auf ein ILS-Signal:

1. Drücken Sie wiederholt auf bis iLS_ auf der Anzeige angezeigt wird.
2. Verwenden Sie oder um aus iLS1 (Seite 1), iLS2 (Seite 2), iLS3 (Seite 1), oder iLS4 (Seite 2) auswählen.
3. Drücken Sie

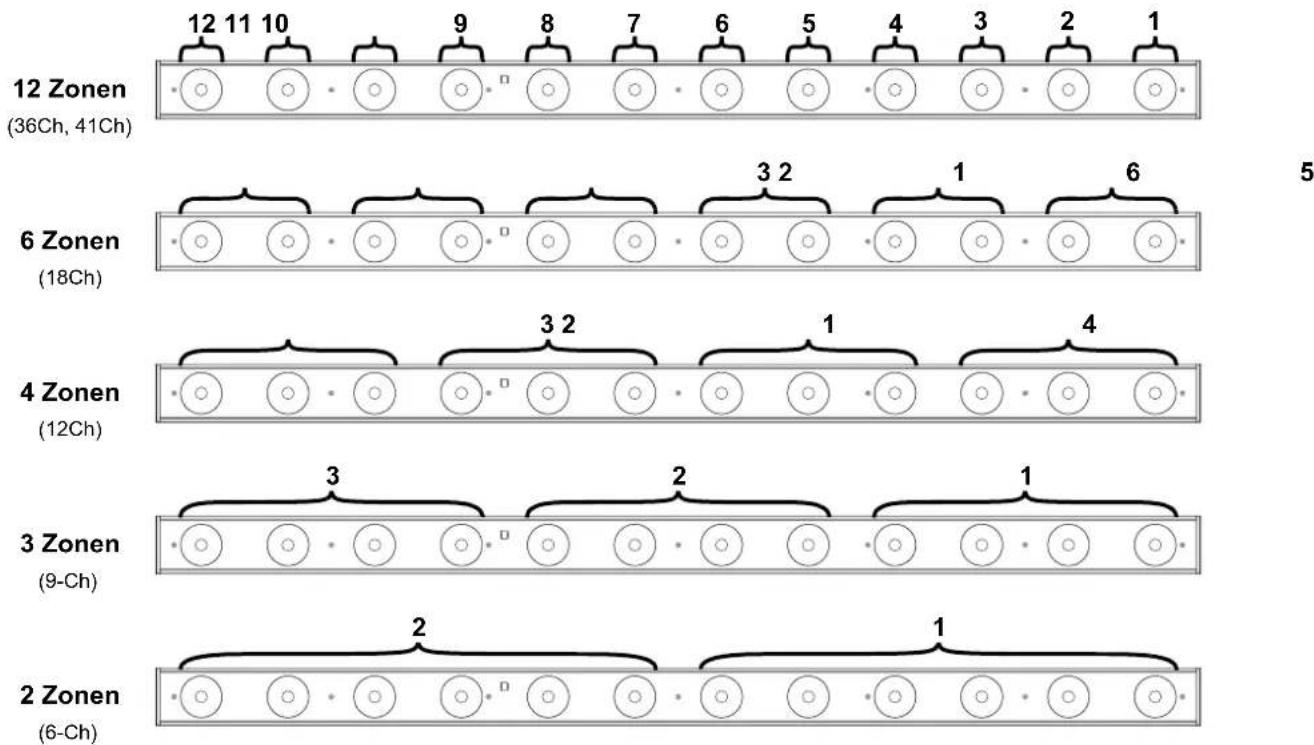

DMX-Werte

	3-Ch 4-Ch 6-Ch 7-Ch 8-Ch 9-Ch			12Ch 18Ch	36Ch 41Ch
Kontroll	Pixel Volle	Pixel Volle	Volle Volle	Pixel Pixel	Pixel Pixel Volle
Zonen	1	1	2	1	1	3	4	6	1

Volle Steuerungsmodi

4-Ch 7-Ch 8-Ch 41Ch				Funktion		Wert	Prozent/Einstellung
1	1	1	1	R o t	1Zone 1	000 ⇔ 255	0-100%
2	2	2	2	Grün 1		000 ⇔ 255	0-100%
3	3	3	3	Blau 1		000 ⇔ 255	0-100%
-			4	Rot 2	Zone 2	000 ⇔ 255	0-100%
			5	Grün 2		000 ⇔ 255	0-100%
			6	Blau 2		000 ⇔ 255	0-100%
			7	Rot 3	Zone 3	000 ⇔ 255	0-100%
			8	Grün 3		000 ⇔ 255	0-100%
			9	Blau 3		000 ⇔ 255	0-100%
			10	Rot 4	Zone 4	000 ⇔ 255	0-100%
			11	Grün 4		000 ⇔ 255	0-100%
			12	Blau 4		000 ⇔ 255	0-100%
			13	Rot 5	Zone 5	000 ⇔ 255	0-100%
			14	Grün 5		000 ⇔ 255	0-100%
			15	Blau 5		000 ⇔ 255	0-100%
			16	Rot 6	Zone 6	000 ⇔ 255	0-100%
			17	Grün 6		000 ⇔ 255	0-100%
			18	Blau 6		000 ⇔ 255	0-100%
			19	Rot 7	Zone 7	000 ⇔ 255	0-100%
			20	Grün 7		000 ⇔ 255	0-100%
			21	Blau 7		000 ⇔ 255	0-100%
			22	Rot 8	Zone 8	000 ⇔ 255	0-100%
			23	Grün 8		000 ⇔ 255	0-100%
			24	Blau 8		000 ⇔ 255	0-100%
			25	Rot 9	Zone 9	000 ⇔ 255	0-100%
			26	Grün 9		000 ⇔ 255	0-100%
			27	Blau 9		000 ⇔ 255	0-100%
-			28	Rot 10	Zone 10	000 ⇔ 255	0-100%
			29	Grün 10		000 ⇔ 255	0-100%
			30	Blau 10		000 ⇔ 255	0-100%
			31	Rot 11	Zone 11	000 ⇔ 255	0-100%
			32	Grün 11		000 ⇔ 255	0-100%
			33	Blau 11		000 ⇔ 255	0-100%
			34	Rot 12	Zone 12	000 ⇔ 255	0-100%
			35	Grün 12		000 ⇔ 255	0-100%
			36	Blau 12		000 ⇔ 255	0-100%
-	4	4	37	Farbmakros		000 ⇔ 014	Keine Funktion
						015 ⇔ 255	Farbmakros

4-Ch	7-Ch 8-Ch	41-Ch	Funktion	Wert	Prozent/Einstellung
-	5	5	3	Stroboskop(wenn K. 6/39 ist 000 ⇔ 031)	000 ⇔ 015 Keine Funktion
					016 ⇔ 255 Stroboskop, langsam bis schnell
				Programmgeschwindigkeit(wenn K. 6/39 ist 032 ⇔ 223/229)	000 ⇔ 255 Programmgeschwindigkeit, langsam bis schnell
				Musikempfindlichkeit(wenn K. 6/39 ist 224/230 ⇔ 255)	000 ⇔ 010 Musikempfindlichkeit aus
					011 ⇔ 255 Musikempfindlichkeit, niedrig bis hoch
-	-	6	3	9 P r o g r	000 ⇔ 031 Keine Funktion
					032 ⇔ 063 Pulseffekt, 0-100%
					064 ⇔ 095 Pulseffekt, 100-0%
					096 ⇔ 114 Pulseffekt, 100-0-100%
					115 ⇔ 119 Automatische Programm 1
					120 ⇔ 124 Automatische Programm 2
					125 ⇔ 129 Automatische Programm 3
					130 ⇔ 134 Automatische Programm 4
					135 ⇔ 139 Automatische Programm 5
					140 ⇔ 144 Automatische Programm 6
					145 ⇔ 149 Automatische Programm 7
					150 ⇔ 154 Automatische Programm 8
					155 ⇔ 159 Automatische Programm 9
					160 ⇔ 164 Automatische Programm 10
					165 ⇔ 169 Automatische Programm 11
					170 ⇔ 174 Automatische Programm 12
					175 ⇔ 179 Automatische Programm 13
					180 ⇔ 184 Automatische Programm 14
					185 ⇔ 189 Automatische Programm 15
					190 ⇔ 194 Automatische Programm 16
					195 ⇔ 199 Automatische Programm 17
					200 ⇔ 204 Automatische Programm 18
					205 ⇔ 209 Automatische Programm 19
					210 ⇔ 214 Automatische Programm 20
					215 ⇔ 219 Automatische Programm 21
					220 ⇔ 224 Automatische Programm 22
					225 ⇔ 229 Automatische Programm 23
					230 ⇔ 255 Musiksteuerungsprogramm
-	6	-	-	P r o g r a	000 ⇔ 031 Keine Funktion
					032 ⇔ 063 Pulseffekt, 0-100%
					064 ⇔ 095 Pulseffekt, 100-0%
					096 ⇔ 114 Pulseffekt, 100-0-10%
					115 ⇔ 127 Automatische Sequenz
					128 ⇔ 159 Automatische Fade
					160 ⇔ 191 Automatische 3-Farben Snap
					192 ⇔ 223 Automatische 7-Farben Snap
					224 ⇔ 255 Musiksteuerungsprogramm
4	7	7	40	Dimmer	000 ⇔ 255 0-100%

4-Ch	7-Ch 8-Ch 41Ch			Funktion	Wert	Prozent/Einstellung
--	8 41 Dimmergeschwindigkeit				000 ⇔ 051	Dimmergeschwindigkeit von Anzeige eingestellt
					052 ⇔ 101	Dimmergeschwindigkeit-Modus aus
					102 ⇔ 152	Dimmergeschwindigkeit-Modus 1 (schnell)
					153 ⇔ 203	Dimmergeschwindigkeit-Modus 2 (mittelschnell)
					204 ⇔ 255	Dimmergeschwindigkeit-Modus 3 (langsam)

Pixel Control Modes

3-Ch	6-Ch 9	Ch 12	Ch 18	Ch 36	Funktion				Wert	Prozent/Einstellung
1	1	1	1	1	1	R o	t 1 Zone 1	000 ⇔ 255	0-100%
2	2	2	2	2	2	Grün 1		000 ⇔ 255	0-100%
3	3	3	3	3	3	Blau 1		000 ⇔ 255	0-100%
	4	4	4	4	4	R o	t 2 Zone 2	000 ⇔ 255	0-100%
	5	5	5	5	5	Grün 2		000 ⇔ 255	0-100%
	6	6	6	6	6	Blau 2		000 ⇔ 255	0-100%
		7	7	7	7	R o	t 3 Zone 3	000 ⇔ 255	0-100%
		8	8	8	8	Grün 3		000 ⇔ 255	0-100%
		9	9	9	9	Blau 3		000 ⇔ 255	0-100%
			10	10	Rot 4		Zone 4	000 ⇔ 255	0-100%
			11	11	11	Grün 4		000 ⇔ 255	0-100%
			12	12	12	Blau 4		000 ⇔ 255	0-100%
				13	13 Rot 5		Zone 5	000 ⇔ 255	0-100%
				14	14	Grün 5		000 ⇔ 255	0-100%
				15	15	Blau 5		000 ⇔ 255	0-100%
				16	16 Rot 6		Zone 6	000 ⇔ 255	0-100%
				17	17	Grün 6		000 ⇔ 255	0-100%
				18	18	Blau 6		000 ⇔ 255	0-100%
					19 Rot 7		Zone 7	000 ⇔ 255	0-100%
					20	Grün 7		000 ⇔ 255	0-100%
					21	Blau 7		000 ⇔ 255	0-100%
					22 Rot 8		Zone 8	000 ⇔ 255	0-100%
					23	Grün 8		000 ⇔ 255	0-100%
					24	Blau 8		000 ⇔ 255	0-100%
					25 Rot 9		Zone 9	000 ⇔ 255	0-100%
					26	Grün 9		000 ⇔ 255	0-100%
					27	Blau 9		000 ⇔ 255	0-100%
					28 Rot 10		Zone 10	000 ⇔ 255	0-100%
					29	Grün 10		000 ⇔ 255	0-100%
					30	Blau 10		000 ⇔ 255	0-100%
					31 Rot 11		Zone 11	000 ⇔ 255	0-100%
					32	Grün 11		000 ⇔ 255	0-100%
					33	Blau 11		000 ⇔ 255	0-100%
					34 Rot 12		Zone 12	000 ⇔ 255	0-100%
					35	Grün 12		000 ⇔ 255	0-100%
					36	Blau 12		000 ⇔ 255	0-100%

Zonen für DMX-Steuerung

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetdj.eu

Voice: [phone]

Chauvet Mexico
