GEBRUIKSAANWIJZING URAL EDILKAMIN

NL Installatie, gebruik en onderhoud

Geachte Meneer/Mevrouw,

We danken u dat u voor ons product gekozen heeft en we feliciteren u met uw aankoop.

We raden u aan om dit blad aandachtig door te lezen alvorens u van dit product gebruik maakt, teneinde de prestaties ervan optimaal en veilig te kunnen benutten.

Voor overige informatie of hulp kunt u zich wenden tot uw DEALERS waar u uw product gekocht heeft of kunt u onze website www.edilkamin.com bezoeken onder het kopje DEALERS.

OPMERKING

-Verzeker u ervan, nadat u de thermokachel uitgepakt heeft, dat hij integer en compleet isinhoud ((bekleding, afstandsbediening met display, koude handgreep om deur te openen, garantiebewijs, handschoen, technisch blad, spatel, vochtopnemend zout, inbussleutel).

Wend u in het geval van storingen onmiddellijk tot de verkoper waar u uw product gekocht heeft en neem een kopie van het garantiebewijs en het aankoopbewijs mee.

- Inbedrijfstelling/keuring

Deze handeling moet absoluut uitgevoerd worden door de dealer op straffe van de verlies van het recht op garantie. De inbedrijfstelling beschreven in de Italiaanse norm UNI 10683 bestaat uit een reeks controles nadat de inbouwhaard geïnstalleerd is van de thermokachel uitgevoerd moeten worden en die de correcte functionering van het systeem en de overeenstemming ervan met de wetgeving vaststellen.

- de fabrikant acht zich niet verantwoordelijk voor schade veroorzaakt door gebruik in het geval van verkeerde installaties, onjuist onderhoud en een verkeerd gebruik van het product.

- het controlenummer voor de identificatie van de thermokachel treft u:

- aan de bovenkant van de verpakking

- in het garantiebewijs in de vuurhaard

- op het plaatje aan de achterkant van het apparaat;

Deze documenten moeten bewaard worden met het aankoopbewijs waarvan u de gegevens moet doorgeven op het moment dat u informatie aanvraagt of in het geval van onderhoud;

- de weergegeven details zijn grafisch en geometrisch indicatief.

EDILKAMIN S.p.A. Met legaal kantoor te Via Vincenzo Monti 47 - 20123 Milaan - SOFI- Nummer BTWnummer 00192220192

Verklaart voor eigen verantwoordelijk verantwoordelijkheid:

De thermokachel met pellet, die hieronder wordt beschreven, is in overeenstemming met verordening EU 305/2011 (CPR) en met de geharmoniseerde Europese norm EN 14785:2006

THERMOKACHEL MET PELLET met het commerciële merk EDILKAMIN, genaamd ALPEN - ANDE - FUJI - URAL

SERIE NUMMER: Ref. Gegevensplaatje

Prestatieverklaring (DoP - EK 077):

Ref. Gegevensplaat

Verklaart tevens dat:

De thermokachel met houten pellets ALPEN - ANDE - FUJI - URAL de vereisten van de Europese richtlijnen respecteert:

2006/95/EG - Laagspanningsrichtlijn

2004/108/EG - Richtlijn Elektromagnetische Compatibiliteit

EDILKAMIN S.p.a. wijst elke verantwoordelijkheid voor de slechte functionering van het apparaat als gevolg van de vervanging, montage en/of wijzigingen die niet door EDILKAMIN personeel zonder de toestemming hiervan uitgevoerd zijn.

VEILIGHEIDSINFORMATIE

THERMOKACHEL NOOIT WERKEN ZONDER WATER IN DE INSTALLATIE.

EEN EVENTUELE "DROGE" ONTSTEKING BRENGT DE THERMOKACHEL INGEVAAR

THERMOKACHEL MOET WERKEN MET EEN DRUK VAN ONGEVEER 1,5 BAR.

- De thermokachel is ontworpen voor het verwarmen van water door middel van de automatische verbranding van houtpellets in de vuurhaard.

- Het enige gevaar dat door het gebruik van de ketel veroorzaakt kan worden, is verbonden aan het niet opvolgen van de installatienormen, de directe aanraking met de (externe) elektrische onderdelen onder spanning, de aanraking met vuur en de warme onderdelen of de introductie van vreemde stoffen.

- De thermokachel zijn voorzien van beschermingsinstallaties die de uitdoving van de thermokachel garanderen in het geval dat bepaalde componenten slecht functioneren.

- Voor een normale functionering moet de thermokachel geïnstalleerd worden in overeenstemming met de aanwijzingen van dit blad. Voorkom de opening van de deur tijdens de functionering: de verbranding wordt automatisch aangestuurd. Ingrepen zijn dus niet noodzakelijk.

- Maak voor de verbranding uitsluitend gebruik van houtpellets.

- Voorkom het invoeren van vreemde voorwerpen in de vuurhaard of in de tank.

- Voorkom het gebruik van ontvlambare producten voor de reiniging van het rookkanaal (het deel dat de opening voor rookafvoer van de thermokachel met de schoorsteen verbindt).

- Deze onderdelen van de vuurhaard en de tank kunnen uitsluitend bij KOUDE thermokachel worden uitgezogen.

- Voormijd de reiniging als de haard warm is.

- Het glas kan KOUD gereinigd worden met een speciaal product en een doek.

- Controleer of de ketel door de erkende Edilkamin dealer volgens de aanwijzingen van dit blad geplaatst en ontstoken wordt. Deze voorwaarden zijn tevens zeer belangrijk voor de geldigheid van de garantie.

- Tijdens de functionering van de thermokachel bereiken de afvoerleidingen en de deur interne zeer hoge temperaturen (nooit zonder de speciale handschoen aanraken).

- Voorkom het plaatsen van niet hittebestendige voorwerpen in de nabijheid van de thermokachel.

- Maak NOOIT gebruik van vloeibare brandstoffen om de thermokachel aan te steken of het houtskool aan te wakkeren.

- Sluit de luchtopeningen van de installatieruimte en de luchtinvoeren van de thermokachel nooit af.

- Maak de thermokachel nooit nat en voorkom de aanraking van de elektrische onderdelen met natte handen.

- Voorkom het aanbrengen van verkleinstukken in de rookafvoerleidingen.

- De thermokachel moet geïnstalleerd worden in een brandwerende ruimte voorzien van alle services (toevoer en afvoer) die het apparaat voor een correcte en veilige functionering (zie de indicaties van dit technische blad) nodig heeft.

- De thermokachel moet in een ruimte geïnstalleerd zijn waar de temperatuur zich boven de 0°C bevindt.

- Voeg eventueel antivriesadditieven aan het water in de installatie toe.

- Installeer een waterverzachter als het (bij)vulwater een hardheid heeft van minstens 35°F. Voor tips raadpleeg de normen UNI 8065-1989 (Behandeling van water in openbare verwarmingsinstallaties).

- Probeer de thermokachel nooit opnieuw aan te steken als dit eerder niet gelukt is. Leeg eerst de vuurhaard

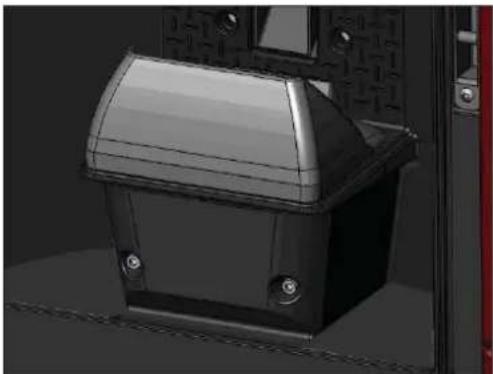

- LET OP: DE PELLETS DIE U UITDE VUURHAARD HAALTMAGNIET IN DE TANK GESTOPTWORDEN.

BELANGRIJK !!!

Wanneer er brand ontstaat in de thermokachel, het rookkanaal of de haard, ga als volgt te werk:

- Haal de stekker uit het stopcontact

- Blus met een kooldioxide CO ^2 -blusser

- Waarschuw de Brandweer

PROBEER HET VUUR NOOIT MET WATER TE BLUSSEN!

Laat het apparaat vervolgens door uw Dealer controleren. Laat de haard door een erkend technicus controleren.

EIGENSCHAPPEN

De thermokachel benut voor de verbranding houtpellets, kleine cilinders geperst houtmateriaal. De verbranding hiervan wordt elektronisch aangestuurd.

De warmte, die door de verbranding geproduceerd is, wordt voor het grootste deel aan het water afgegeven terwijl een klein deel door uitstraling naar de installatieruimte wordt gezonden.

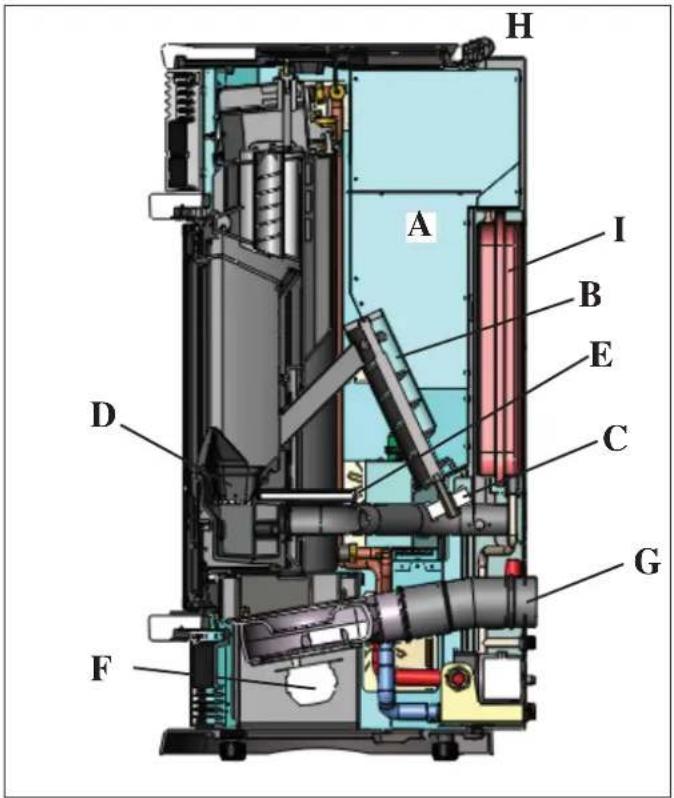

De pellettank (A) bevindt zich aan de achterkant van de thermokachel. U kunt de tank vullen met behulp van de deksel aan de achterkant van de top.

De brandstof (pellet) wordt uit de tank (A) opgenomen en wordt door een toevoerschroef (B), aangedreven door de reductiemotor (C), aangestuurd door een tweede reductiemotor (D).

De brandstof wordt vervolgens vervoerd naar de verbrandingshaard (E). De pellet wordt ontstoken door lucht die met een elektrische weerstand (F) verwarmd en door een rookverwijderaar (F) in de vuurhaard gezogen wordt.

De verbrandingslucht wordt door de rookverwijderaar (F) in de installatieruimte opgenomen (de installatieruimte moet een luchttoevoer hebben).

De rook die door de verbranding geproduceerd is, wordt door dezelfde rookverwijderaar (G) uit de haard gezogen en wordt uitgestoten door de opening onderaan op de achterkant van de thermokachel.

De as valt onder en naast de vuurhaard in een aslade.

Leeg de aslade regelmatig met een stofzuiger als de thermokachel afgekoeld en uitgeschakeld is. Het warme water dat door de thermokachel geproduceerd is, wordt door een ingebouwde pomp in de thermokachel naar de verwarmingsinstallatie gestuurd.

De thermokachel is ontworpen om te functioneren met een gesloten expansievat (I) en een veiligheidsklep, beiden in de thermokachel ingebouwd.

De hoeveelheid brandstof, de verwijdering van rook/de toevoer van verbrandingslucht en de activering van de pomp worden aangestuurd door de de elektronische kaart voorzien van software met het Leonardo® systeem waarmee een optimale verbranding, een hoog rendement en een geringe uitstoot gegarandeerd worden.

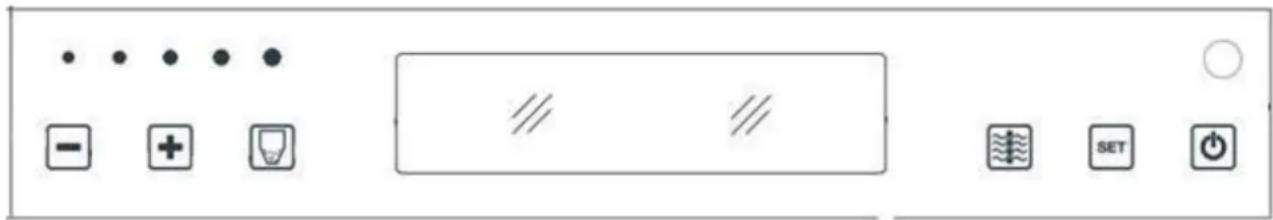

Op de bovenkant is een synoptisch paneel (H) geïnstalleerd dat de besturing en de weergave van de verschillende functioneringsfases mogelijk maakt.

De hoofdzakelijke fasen kunnen ook bestuurd worden via afstandsbediening. De thermokachel is aan de achterkant voorzien van een serieel contact voor de aansluiting op remote inschakelapparatuur (met behulp van het optionele kabeltje code (640560) bijv. telefoonschakelaar, omgevingsthermostaat. De thermokachel bestaan vanbinnen volledig uit gietijzer.

Functioneringswijze

(zie voor verdere details pag. 124).

De temperatuur van het water dat voor de installatie vereist is (we raden een gemiddelde temperatuur van 70°C aan) kunt u op het paneel instellen.

De thermokachel moduleert handmatig of automatisch vervolgens het vermogen om deze temperatuur te behouden of te bereiken. In het geval van kleine installaties is het mogelijk om de Eco functie te activeren (de thermokachel bepaalt aan de hand van de gevraagde watertemperatuur de ontstekingen en uitdovingen).

LEONARDO® is een systeem dat de verbranding beschermt en regelt en een optimale functionering in elke omstandigheid waarborgt. Dankzij de twee sensoren die het drukniveau in de verbrandingskamer en de rooktemperatuur opmeten.

Het opmeten en de optimalisering van de twee parameters vindt continu plaats zodat eventuele storingen in de functionering onmiddellijk gecorrigeerd kunnen worden. Het LEONARDO® systeem garandeert een constante verbranding door automatisch de trek aan de hand van de eigenschappen van de schoorsteen (bochten, lengte, vorm, doorsnede, enz.) en de omgevingsomstandigheden (wind, luchtvochtigheid, luchtdruk, installatie op grote hoogte, enz.) af te stellen.

De installatienormen moeten in acht worden genomen. Het LEONARDO® systeem is tevens in staat het soort pellet te herkennen en automatisch de toevoer ervan af te stellen zodat keer op keer het vereiste verbrandingsniveau gegarandeerd wordt.

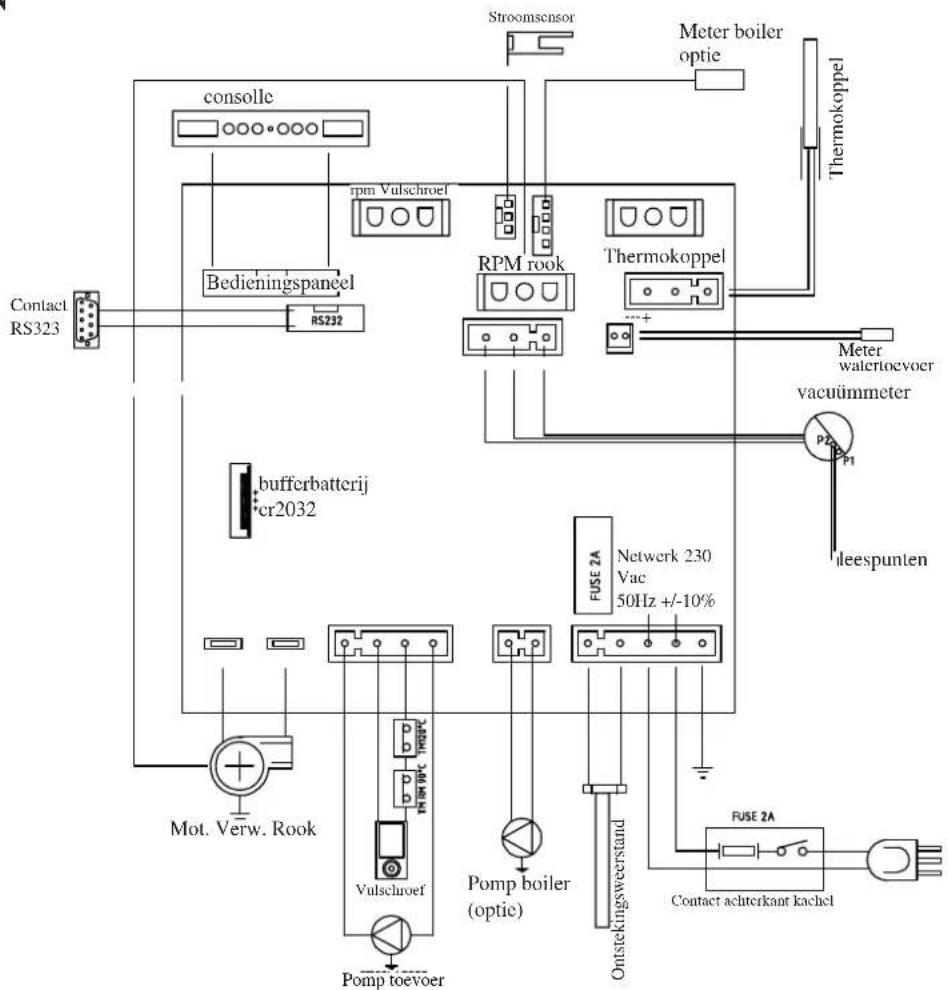

• SCHALTPLAN

Contact RS323 console Bedieningspaneel RS232 rpm Vulschroef RPM rook Thermokoppel Meter boiler optie Thermokoppel Meter walertoevoer vacuümmeter P0 P1 leespunten bufferbatterij cr2032 Mot. Verw. Rook Vulschroef Pomp toevoer Pomp boiler (optie) FUSE 2A Netwerk 230 Vac 50Hz +/-10% Ontstekingsweerstand FUSE 2A Contact achterkant kachel

SERIEPOORT

Op de AUX poort is het mogelijk om door de DEALER een optional voor de controle van het aansteken en uitdoven te laten installeren (bijv. telefoonschakelaar, omgevingsthermostaat), op de achterkant van de thermokachel. Kan worden aangesloten met de afzonderlijk leverbare brugverbinding (code 640560).

BUFFERBATTERIJ

De elektronische kaart is voorzien van een bufferbatterij (type 3 Volt CR 2032). Een storing in de functionering (hetgeen niet als een storing in het product maar als nromale slijtage moet worden beschouwd) van deze bufferbatterij wordt weergegeven met de berichten "Battery Check". Neem voor verdere informatie hierover contact op met de Dealer die de 1ste ontsteking uitgevoerd heeft.

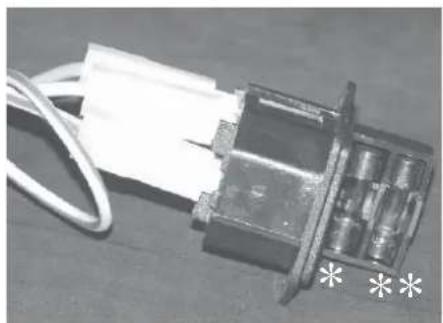

ZEKERING op het contact met schakelaar aan de achterkant van de thermokachel zijn twee zekeringen aanwezig, (*) eentje actief en eentje reserve (* *).

• ANDE: keramiek crèmekleuring, rood, lederkleuring.
• ALPEN: speksteen
• FUJI: keramiek crèmekleuring, rood, lederkleuring.
• URAL: grijs geverfd staal.

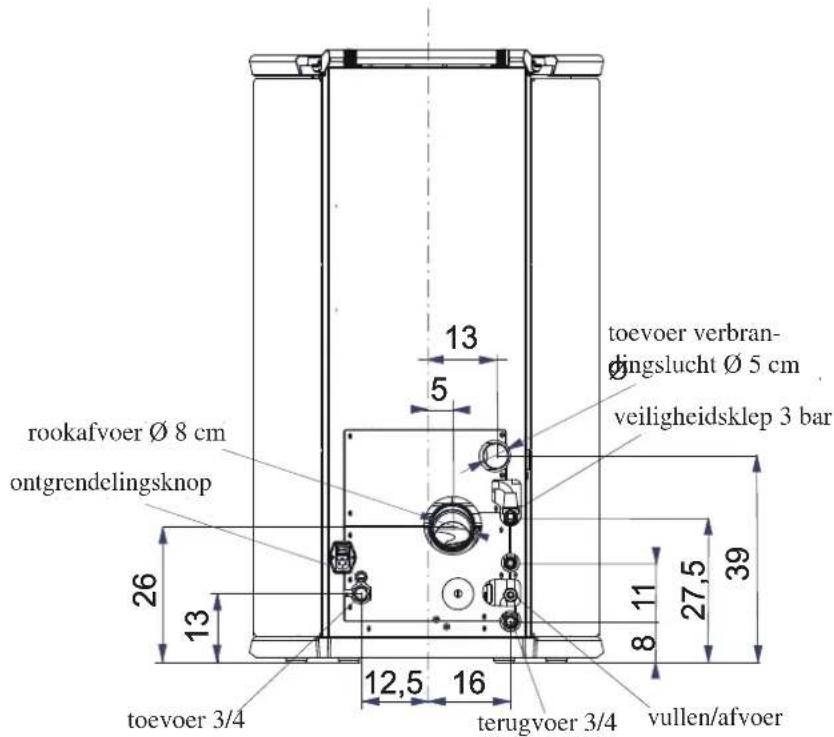

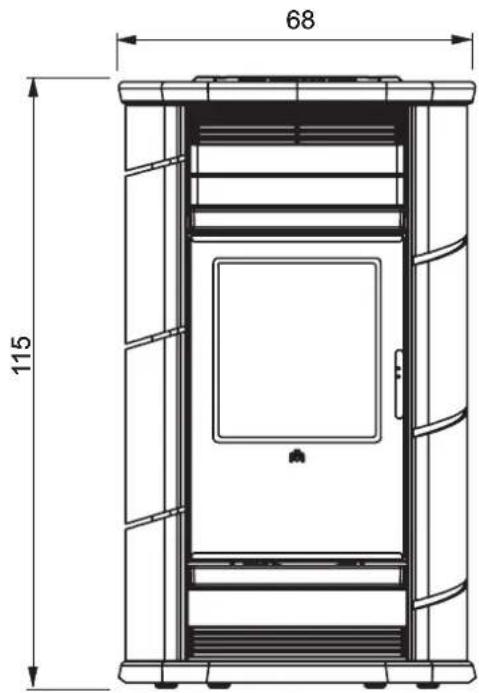

FRONT

68 115

TUREG

rookafvoer Ø 8 cm ontgrendelingsknop 13 5 toevoer verbran- ingslucht Ø 5 cm veiligheidsklep 3 bar 26 13 12,5 16 11 8 27,5 39 toevoer 3/4 terugvoer 3/4 vullen/afvoer

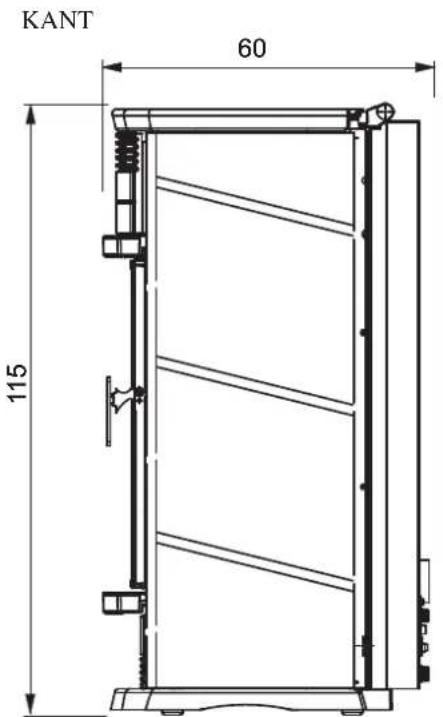

KANT 60 115

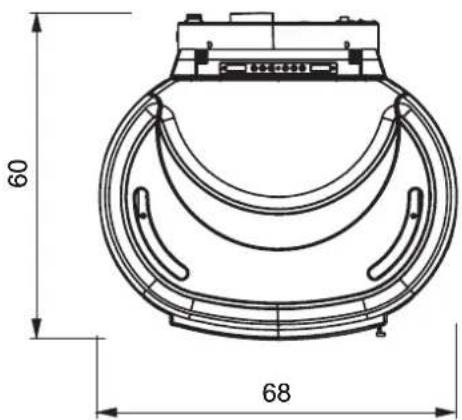

PLAN

60 68

AFMETINGEN GELDIG VOOR DE 4 MODELLEN

EIGENSCHAPPEN

TECHNISCHE EIGENSCHAPPEN krachtens EN 14785
Nominaal vermogen 18 kW
Nominaal vermogen aan water 15 kW
Globaal rendement ongeveer 90 %
CO-uitstoot (13% O_2 ) 0,020 %
Max druk 3 bar
Bedrijfsdruk	1,5	bar
Temperatuur rookafvoer volgens test EN 4785/303/5 141 °C
Minimum trek	12 / 5	Pa
Verbrandingsduur min/max	5 / 21	uur
Verbruik brandstof min/max	1,1 / 4,2	kg/h
Tankinhoud	26	kg
Verwarmbaar volume	470	m^3
Gewicht met verpakking ALPEN / ANDE / FUJI / URAL	309 / 270 / 284 / 267	kg
Doorsnede rookafvoer mannelijke aansluiting (mannelijke)	80	mm
Diametro condotto presa aria (maschio)	50	mm

* Het verwarmingsvolume is berekend een isolatie van het huis conform de Italiaanse wet 10/91, en verdere wijzigingen en met een warmteaanvraag van 33 Kcal/m³ per uur.
* Het is belangrijk ook rekening te houden met de plaats van de thermokachel in de te verwarmende ruimte.

ELEKTRISCHE EIGENSCHAPPEN
Voeding 230Vac +/- 10% 50 Hz
Schakelaar on/off si
Gemiddeld geabsorbeerd vermogen 120 W
Gcabsorbeerd vermogen tijdens ontsteking 400 W
Frequentie afstandsbedicning infrarood
Beveiliging op hoofdvoeding (zie pag. 115) Zekering 2AT, 250 Vac 5x20
Beveiliging op elektronische kaart Zekering 2AT, 250 Vac 5x20

AFBEELDING:

1) Houd er rekening mee dat elektrische apparaten storingen kunnen veroorzaken.
2) let op: laat handelingen aan onderdelen onder spanning, onderhoud en/of controles uitvoeren door gekwalificeerd personeel. (Vooraleer enig onderhoud uit te voeren, altijd de stekker uittrekken.)

De hierboven vermelde gegevens zijn indicatief.

EDILKAMIN s.p.a. behoudt zich het recht voor zonder mededeling en naar onherroepelijk oordeel de producten te kunnen wijzigen.

EIGENSCHAPPEN

• COMPONENTEN - BESCHERMINGS - EN MEETINSTALLATIES

Rook thermokoppel

Bevindt zich op de rookafvoer en meet de temperatuur. Het thermokoppel regelt de aansteekfase en bij te lage of te hoge temperatuu

Luchtstroomsensor

bevindt zich in het afzuigkanaal, blokkeert de thermokachel wanneer de stroom van de verbrandingslucht niet correct is, met het daaruit volgende risico op problemen met de druk in het rookcircuit.

Veiligheidsthermostaat wormschroef

Bevindt zich nabij het pelletreservoir. Deze onderbreekt de elektrische voeding voor de reductiemotor indien de gedetecteerde temperatuur te hoog is.

Watertemperatuursensor

Deze meet de temperatuur van het water in de thermokachel en zendt die informatie naar de kaart, teneinde de pomp en de vermogensafstelling van de thermokachel te regelen. Bij een te hoge temperatuur, zet de sensor een blokkeringsfase in.

Veiligheidsthermostaat te hoge watertemperatuur

Meet de temperatuur van het water in de thermokachel. Wanneer de temperatuur te hoog is, wordt de elektrische voeding naar de aandrijfmotor onderbroken.

Heractiveer het systeem als de thermostaat ingegrepen heeft door te drukken op de heracterveringsknop op de achterkant van de thermokachel (zie pag. 116).

Overdrukklep 3 bar

laat, als de druk van het plaatje bereikt wordt, het water in de installatie weglopen. Hierna is het dus nodig de installatie bij te vullen.

LET OP!!!! onthoud dat u het systeem aansluit op het riool.

Elektrische weerstand

Zorgt voor het opwekken van de verbranding van de pellets. Blijft aan totdat de vlam niet aan is. Dit onderdeel is onderhevig aan slijtage.

Rookverwijderaar

“duwt” de rook de schoorsteen in en neemt lucht op wegens een onderdruk van de verbrandingslucht.

Vacuümmeter (elektronische druksensor):

Meet de drukwaarde (ten opzichte van de installatieruimte) in de verbrandingskamer op.

Veiligheidsthermostaat tank

Bevindt zich op het pelletvulsysteem vanuit de tank.

Treedt in werking wanneer de temperatuur van de thermokachel te hoog is. Blokkeert het laden van pellets, waardoor de thermokachel uitdooft.

Pomp (circulator)

“duwt” het water naar de verwarmingsinstallatie.

Gesloten expansievat

“absorbeert” de variaties van het watervolume in de thermokachel die door het verwarmen worden veroorzaakt. !Het is noodzakelijk dat een thermisch technicus aan de hand van de totale hoeveelheid water in de installatie bepaalt of het nodig is het bestaande vat te integreren met een ander vat!

Reductiemotore

activeert de vulschroef waardoor het mogelijk is om de houtpellets van de tank naar de vuurhaard te vervoeren.

Drukmeter

Bevindt zich op de links achteraan op de thermokachel, maakt het mogelijk om de waterdruk af te lezen. De aanbevolen druk bij functionerende thermokachel is 1,5 bar.

Afvoerkraantje

Bevindt zich onderin in de thermokachel. Moet worden geopend in het geval het noodzakelijk is het water uit de thermokachel te verwijderen.

Ontluchtingsklepje

aan de bovenkant (zie pag. 123), maakt het mogelijk eventueel aanwezig lucht "te ontluchten" als u de thermokachel met water vult.

OPMERKING: IN HET GEVALVAN EEN BLOKKERING SIGNALEERT DE THERMOKACHEL OP HET DISPLAY DE OORZAAK HIERVAN. DE BLOKKERING WORDT VERVOLGENS OPGESLAGEN.

De hydraulische aansluiting dient uitgevoerd te worden door gekwalifi ceerd personeel dat een conformiteitsverklaring kan afgeven volgens D.M. (Italiaanse ministeriële beschikking) 37 ex L. 46/90.

Tijdens de installatie en het gebruik van het apparaat moeten de plaatselijke en nationale wetten en de Europese normen in acht worden genomen. In Italië refereert men aan de norm UNI 10683 alsmede aan de regionale indicaties of de indicaties van de plaatselijke ASL. Er dient altijd verwezen te worden naar de wetgeving die van kracht is in de respectieve landen. Vraag de beheerder om toestemming alvorens u het apparaat in een meergezinshuis installeert.

CONTROLE COMPATIBILITEIT METANDE- RE INSTALLATIES

De thermokachel mag NIET geïnstalleerd worden in een ruimte waar zich ook verwarmingstoestellen met gas van het type B bevinden (bv. gasgestookte verwarmingsketels, kachels en toestellen met een afzuigkap), aangezien dit de werking van deze toestellen kan hinderen of beïnvloeden.

CONTROLE ELEKTRISCHE AANSLUITING (breng de stekkerdoos op een bereikbare plek aan)

De thermokachel is voorzien van een elektrische voedingskabel die op een 230 V 50 Hz stopcontact, het liefst voorzien van een magnetothermische schakelaar, moet worden aangesloten. Spanningsvariaties van meer dan 10% kunnen de thermokachel negatief beïnvloeden (we raden u aan om, als dit niet voorzien is, een passende differentieelschakelaar te installeren). De elektrische installatie moet aan de normen voldoen; controleer met name de doeltreffendheid van de aarding. De voedingslijn moet een doorsnede hebben die geschikt is voor het vermogen van de apparatuur.

De slechte functionering van het aardecircuit veroorzaakt storingen waar Edilkamin zich niet verantwoordelijk voor acht.

PLAATSING EN AFSTANDEN VOOR BRAND-VEILIGHEID

Voor een correcte werking van de ketel dient deze waterpas op de vloer te worden geplaatst. Controleer de draagkracht van de vloer. De thermokachel moet worden geïnstalleerd met inachtneming van de volgende veiligheidsvoorwaarden:

- minimum afstand aan de achter- en zijkanten van 20 cm tot ontvlambare materialen.

- aan de voorkant van de thermokachel moeten licht ontvlambare materialen op een afstand van minstens 80 cm worden geplaatst.

- als de thermokachel op een ontvlambare vloer geplaatst wordt, moet tussen de thermokachel en de bodem een plaats van warmte isolerend materiaal worden aangebracht.

De plaat moet aan de zijkanten 20 cm en aan de voorkant 40 cm uitsteken. Op de thermokachel en in het geval van afstanden die kleiner zijn dan de veiligheidsafstanden mogen geen voorwerpen van ontvlambare materialen worden geplaatst. In het geval van een aansluiting op een houten wand of een wand van andere ontvlambare materialen is het noodzakelijk

LUCHTTOEVOER: absoluut noodzakelijk

Het is noodzakelijk dat de installatieruimte van de ketel voorzien is van een luchttoevoer met e en minimum doorsnede van 80 cm² zodat het herstel van de verbruikte lucht voor de verbranding gegarandeerd wordt. De ketel kan ook lucht aanvoeren door een rechtstreekse verbinding naar buiten via een verlengstuk op de stalen buis met een diameter van 5 cm. In dat geval kunnen problemen ontstaan door condensatie en moet u de luchttoevoer met een netje beschermen, waarbijeen minimale vrije doorgang van 12cm² is gewaarborgd. De buis moet korter zijn dan 1 meter en mag geen bochtenhebben.

De buis moet eindigen met een segment van 90° naar beneden gericht met een windbescherming In ieder geval helemaal luchtinlaat kanaal moeten worden moet een vrije doorsnede van minstens 12 cm² gewaarborgd worden. Bescherm het uiteinde van de luchtinvoer met een insectenrooster dat de nuttige doorsnede van 12 cm² niet beperkt.

ROOKAFVOER

Het afvoersysteem mag uitsluitend door de thermokachel gebruikt worden (het is niet toegestaan dat de schoorsteen tevens voor andere installaties gebruikt wordt).

Het afvoeren van de rook vindt plaats door een leiding aan de achterkant met een doorsnede van 8 cm. We raden de installatie van een T-stuk met een condens verzameldop aan op het beginstuk van het verticale deel. De rookafvoer moet met behulp van geschikte stalen leidingen EN 1856 gecertifi ceerd.

De leiding moet hermetisch afgesloten zijn. Voor de afdichting van de leidingen en een eventuele isolatie hiervan is het no-odzakelijk materialen te gebruikt worden dat bestand is tegen hoge temperaturen (siliconen of mastiek geschikt voor hoge temperaturen).

Het enige horizontale deel mag tot 2 m lang zijn. Een totaal van 2 bochten met een max. wijdte van 90° is toegestaan.

Het is noodzakelijk (als de afvoer niet in een schoorsteen uitkomt) een verticaal deel en een windwerend eindstuk te installeren (referentie UNI 10683).

Het verticale kanaal kan zowel intern als extern zijn. Als het rookkanaal zich in de buitenlucht bevindt, moet hij op passende wijze geïsoleerd zijn. Als het rookkanaal in een schoorsteen uitkomt, moet deze geschikt zijn voor vaste brandstoffen.

Als de doorsnede groter is dan 150 mm, is het noodzakelijk hem te verkleinen door hier leidingen met een juiste doorsnede en gemaakt van passende materialen in aan te brengen (bijv. stalen leidingen met een doorsnede van 80 mm).

De verschillende delen van het rookkanaal moeten geïnspecteerd kunnen worden. Wanneer het rookkanaal niet demonteerbaar is moet deze kijkglazen voor het reinigen hebben.

De thermokachel is ontworpen om te werken in alle weersomstandigheden. In het geval van bijzondere omstandigheden, zoals harde wind, kunnen er beveiligingssystemen in werking treden die ervoor kunnen zorgen dat de thermokachel uitgeschakeld wordt. Laat in dergelijke gevallen het apparaat nooit met gedeactiveerde beveiligingen functioneren. Neem contact op met uw Dealer als het probleem aanhoudt.

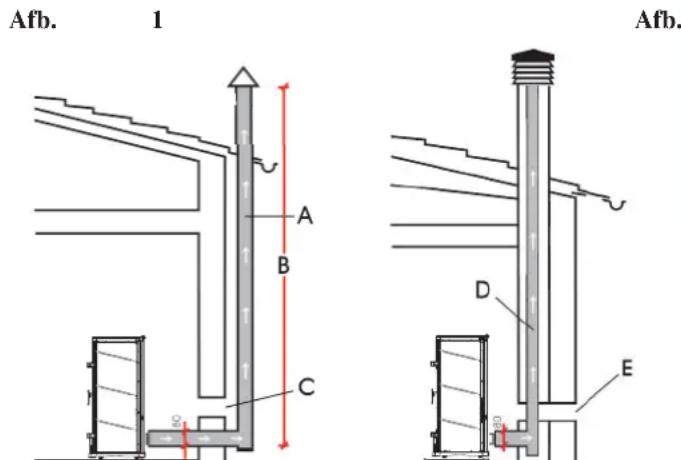

TYPISCHE GEVALLEN

Afb. 1 Afb. C B D E

A: geïsoleerde stalen schoorsteen
B: minimum hoogte 1,5 m, en alleszins voorbij de dakrand
C-E: externe luchttoevoer (doorgang minimaal 80 cm²)
D: stalen rookkanaal in een bestaande gemetselde schoorsteen.

SCHOORSTEENPOT

De fundamentele eigenschappen zijn:

• interne doorsnede aan de onderkant gelijk aan de doorsnede van de schoorsteen
• doorsnede van de afvoer minstens tweemaal zo groot als de doorsnede van de schoorsteen
• bovenop het dak in de wind geplaatst buiten het bereik van refl uxzones.

INSTALLATIE

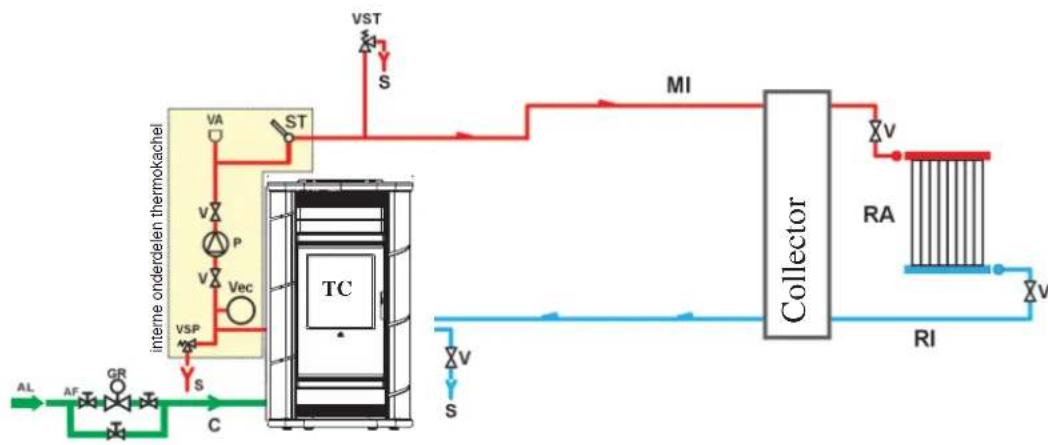

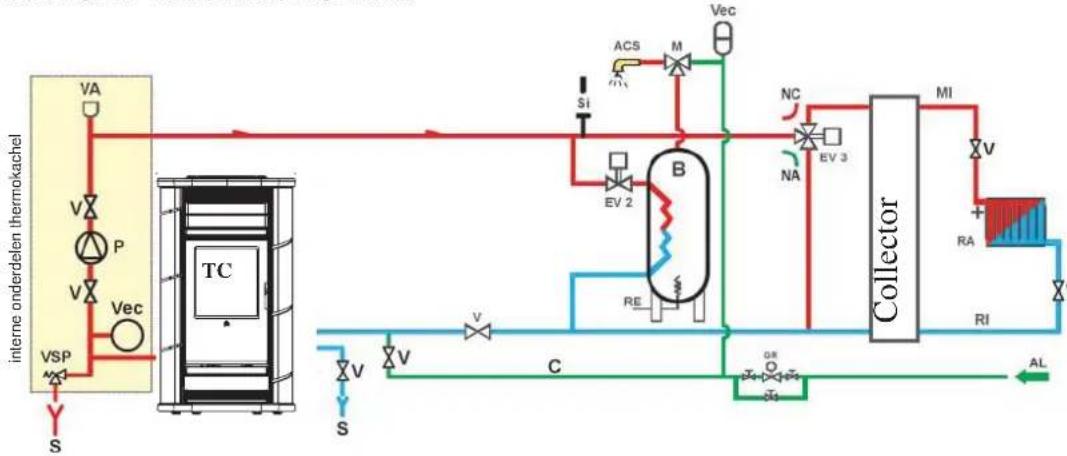

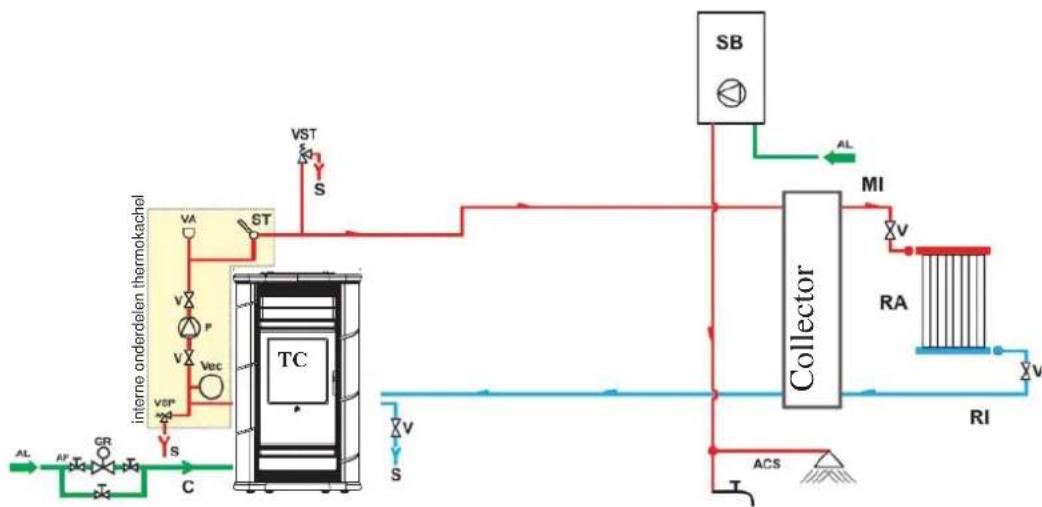

• HYDRAULISCHE AANSLUITINGEN: VERWARMINGSINSTALLATIE MET THERMOKACHEL ALS ENIGE WARMTEBRON

LEGENDA

AF: Koud Water

AL: Voeding waternet

C: Toevoer/Compensatie

GR: Drukreductor

MI: Toevoer Installatie

RI: Terugvoer Installatie

S: Afvoer

ST: Temperatuurmeter

TC: Thermokachel

V: Kogelklep

Vec: Gesloten Expansievat

VSP: Veiligheidsklep

VST: Thermische afvoerklep

VERWARMINGSINSTALLATIE MET THERMOKACHEL EN BOILER

LEGENDA

ACS: Warm Water voor Sanitair Gebruik

AL: Voeding waternet

C: Toevoer/Compensatie

GR: Drukreductor

MI: Toevoer Installatie

RI: Terugvoer Installatie

S: Afvoer

SB: Boiler

ST: Temperatuurmeter

TC: Thermokachel

V: Kogelklep

Vec: Gesloten Expansievat

VSP: Veiligheidsklep

VST: Thermische afvoerklep

VERWARMINGSINSTALLATIE MET THERMOKACHEL ALS ENIGE WARMTEBRON MET PRODUCTIE VAN WARM WATER VOOR SANITAIR GEBRUIK MET BEHULP VAN EEN BOILER

LEGENDA

ACS: Warm Water voor Sanitair Gebruik

AL: Voeding waternet

B: Boiler

C: Toevoer/Compensatie

EV2: 2-wegs Elektroklep

EV3: 3-wegs Elektroklep

NA: Normaal Open

NC: Normaal Gesloten

GR: Drukreductor

MI: Toevoer Installatie

RI: Terugvoer Installatie

S: Afvoer

TC: Thermokachel

V: Kogelklep

Vec: Gesloten Expansievat

VSP: Veiligheidsklep

Dit schema is indicatief, de correcte installatie is ten laste van de loodgieter.

ACCESSOIRES: De schema's op de vorige pagina's voorzien het gebruik van accessoires die bij Edilkamin besteld kunnen worden. Bovendien zijn afzonderlijke onderdelen verkrijgbaar (warmteuitwisselaar, kleppen, enz.). Wend u voor het aanvragen van informatie tot uw plaatselijke dealer.

MONTAGE BEKLEDING ANDE/FUJI

4 verbindingsstukken in silicone voor de bovenste keramische elementen

8 ringen M6

2moffen

nr. 16 afstandsblokjes in silicone voor keramiek

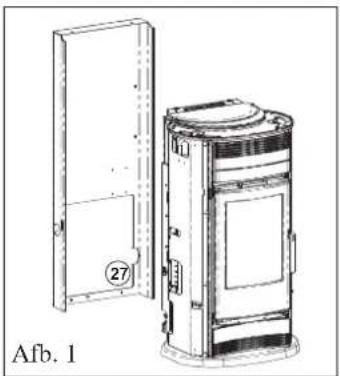

DE ZIJTEGELS MONTEREN (Afb. 1-2)

- Demonteer het paneel aan de achterkant (27).

voor het model FUJI (afb. 3-4)

• Plaats de keramische tegels (114-115) op de plaatjes (6)
• Plaats 2 afstandsstukken in silicone (150) aan de achterkant tussen de gietijzeren basis en de onderste plaat rechts (115) zie detail Y - afb. 4.
• Voor een correcte montage van de zijdelingse keramische tegel bovenaan rechts en van de zijdelingse keramische tegel onderaan links is het aanbevolen de regelschroeven te gebruiken aanwezig op de verzinkte zijkanten van de structuur (Afb. 5-6)
• Zijkant rechts (Afb. 5): De fixatieschroef regelen aan het uiteinde aan de zijdelingse keramische tegel bovenaan rechts (114)
• Zijkant links (Afb. 6): De keramische tegel bovenaan links verwijderen (115) en de fixatieschroef regelen aan het uiteinde aan de zijdelingse keramische tegel onderaan links (114)
• De keramische tegel bovenaan links opnieuw monteren (115)

voor het model ANDE (afb. 8-9)

• Plaats de keramische tegels (70) op de plaatjes (6)
  OPMERKING: Aangezien de tegels gegoten zijn, kunnen ze onderling een beetje in hoogte verschillen. Om eventuele hoogteverschillen te compenseren, kunt u afstandsblokjes in silicone gebruiken (150 - afb. 4-9) zonder afbreuk te doen op de esthetiek van de kachel.
• Monteer het paneel aan de achterkant (27) opnieuw.

MONTAGE VAN HET BOVENSTE VOORELEMENT ANDE/FUJI (Afb. 10-11)

• Schuif het bovenste gietijzeren rooster (19) naar boven, laat het bovenste voorelement (72) tegen de metalen (12) steun van het voorelement boven het deurtje steunen en haak het eraan vast.
• Bevestig het voorelement met de 2 schroeven M6x25 (met behulp van een inbussleutel) open het deurtje alvorens u deze handeling verricht.

OPMERKING:

Breng voor een correcte montage tussen het bovenste voorelement (72) en het metalen voorelement (12) de bijgesloten mof aan, zie het detail "Z" (Afb. 11).

MONTAGE VAN HET ONDERSTE VOORELEMENT ANDE/FUJI (Afb. 10-12)

- Plaats het onderste voorelement (72) en zet het vast met 2 M6x12 schroeven (met behulp van een inbussleutel) zie het detail "X" (Afb. 12).

MONTAGE BEKLEDING ANDE/FUJI

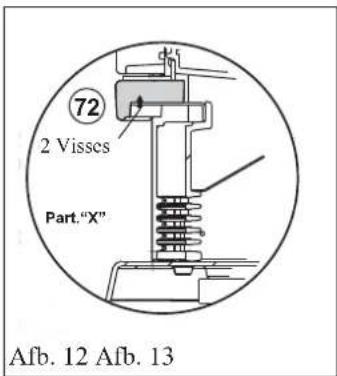

72 2 Visses Part."X" Afb. 12 Afb. 13

73

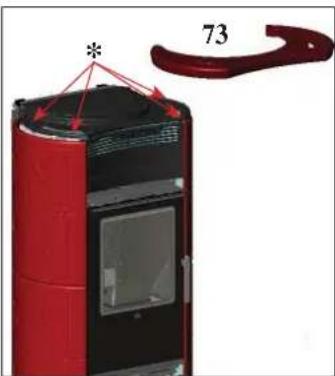

DE KERAMIEKEN TOP MONTEREN ANDE/FUJI (Afb. 13)

• Plaats de 4 afstandsblokjes voor keramick (*) in de respectieve openingen van de gietijzeren top en leg de keramische top (73) crop
• breng, indien noodzakelijk, tussen het siliconen afstandsblokje en de gietijzeren top een ring aan.

OPMERKING:

• Rood email met kristallijn poeder, aangebracht op het aardewerk, craqueleert gelijkmatig (craquelures) over heel de oppervlakte. Die craquelures zijn geen fout of gebrek, maar een kenmerk van email dat op aardewerk is aangebracht.
• De keramische elementen (aardewerk) zijn met de hand gegoten en geëmailleerd en kunnen kleine imperfecties vertonen die geen enkele negatieve invloed hebben op de kwaliteit ervan (kleine inkepingen of poreusheid van het email), in tegendeel, ze tonen aan dat ze met de hand zijn gemaakt.

MONTAGE BEKLEDING URAL

19 12 72 72 Afb. 1

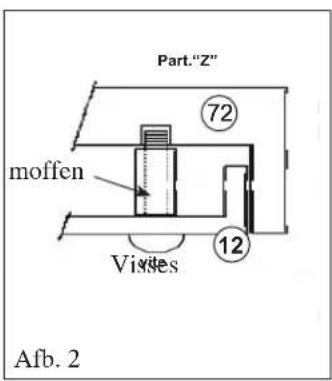

Part."Z" moffen 72 Visites 12 Afb. 2

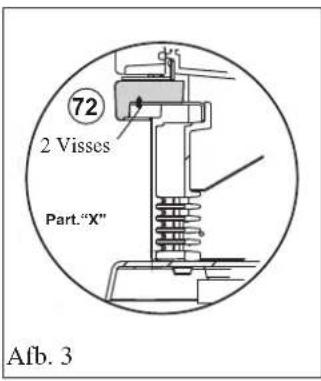

72 2 Visses Part."X" Afb. 3

BIJGESLOTEN MATERIAAL:

2 schroeven M6x25
2 schroeven M6x12
4 verbindingsstukken in silicone voor de bovenste keramische elementen
8 ringen M6
2moffen

Op het moment van de levering zijn de metalen zijpanelen al gemonteerd. De bovenste en onderste keramieken voorelementen (72) en de top (90) moeten als volgt gemonteerd worden:

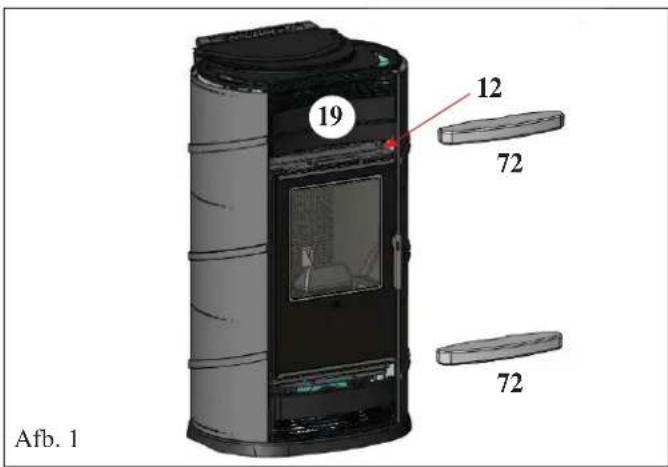

MONTAGE VAN HET BOVENSTE VOORELEMENT (Afb. 1-2)

• Schuif het bovenste gietijzeren rooster (19) naar boven.
• Laat het bovenste voorelement (72) tegen de metalen (12) steun van het voorelement boven het deurtje steunen en haak het eraan vast.
• Bevestig het voorelement met de 2 schroeven M6x25 (met behulp van een inbussleutel) open het deurtje alvorens u deze handeling verricht.

OPMERKING:

- Breng voor een correcte montage tussen het bovenste voorelement (72) en het metalen voorelement (12) de bijgesloten mof aan, zie het detail "Z" (Afb. 2).

90 Afb. 4

MONTAGE VAN HET ONDERSTE VOORELEMENT (Afb. 1-3)

- Plaats het voorelement (72) en zet het vast met 2 M6x12 schroeven (met behulp van een inbussleutel) ie het detail "X".f (Afb. 3).

DE KERAMIEKEN TOP MONTEREN. (Afb. 4)

• Plaats de 4 afstandsblokjes voor keramiek (*) in de respectieve openingen van de gietijzeren top en leg de keramische top (90) erop
• breng, indien noodzakelijk, tussen het siliconen afstandsblokje en de gietijzeren top een ring aan.

GEBRUIKSAANWIJZINGEN

1ste Ontsteking/Test ten laste van de geautoriseerde dealer Edilkamin

De inbedrijfstelling moet uitgevoerd worden zoals voorge- schreven door de norm UNI 10683. Deze norm duidt aan welke controlewerkzaamheden moeten uitgevoerd worden om de correcte werking van het systeem te garanderen.

De technische assistentie van Edilkamin (dealer) zal tevens de thermokachel ijken aan de hand van het soort pellets en de installatievoorwaarden.

Voor de activering van de garantie is de inbedrijfstelling door de dealer vereist.

De Dealer moet tevens:

- Controleer dat de hydraulische installatie op correcte wijze uitgevoerd is en dat de installatie voorzien is van een expansievat dat groot genoeg is om de veilige functionering te kunnen garanderen. De aanwezigheid van een expansievast, dat in de thermokachel ingebouwd is, vormt GEEN passende bescherming tegen de thermische uitzettingen van het water in de installatie. Daarom moet de installateur beoordelen of er een aanvullend expansievat nodig is, afhankelijk van het soort installatie waaraan het is verbonden.

- Voorzie de thermokachel van een elektrische voeding en voer de koude keuring uit (door de Dealer).

- Vul de installatie met behulp van het toevoerkraantje (we raden u aan om de druk van 1,5 bar niet te overschrijden). Laat tijdens het vullen de pomp en het ontluchtingskraantje "ontluchten".

Tijdens de eerste ontstekingen is het mogelijk dat u een lichte verfl ucht ruikt. Dit zal binnen korte tijd verdwijnen.

Voor het ontsteking is het noodzakelijk het volgende te controleren:

• De correcte installatie
  • De elektrische voeding
• De hermetische afsluiting van het deurtje.
• De reiniging van de vuurhaard
• Dat de indicatie stand-by op het display weergegeven wordt (datum en ingestelde tijd).

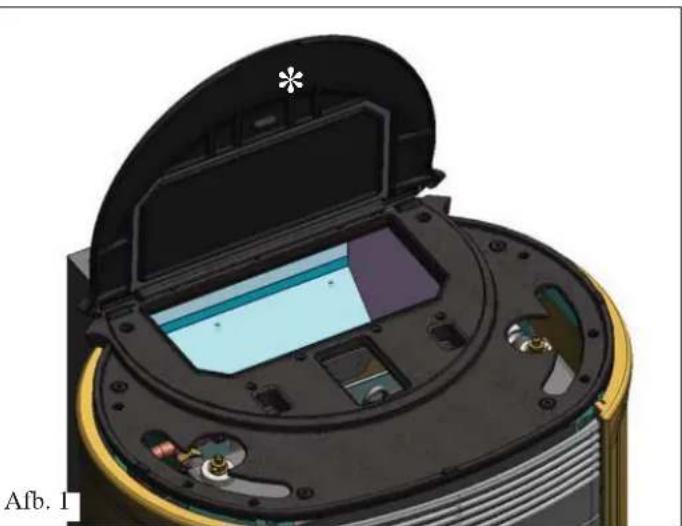

CPELLETS AAN DE TANK TOEVOEGEN

De deksel van de tank kan met behulp van een handig clickclack systeem geopend en gesloten worden door lichtjes op de bovenkant van de gietijzeren deksel te drukken* (Afb. 1-2).

LET OP: maak gebruik van de speciaal geleverde handschoen als u pellets aan de thermokachel toevoegt terwijl hij brandt en dus warm is.

Wanneer het toestel voor het eerst aangestoken wordt, dienen de lucht en het water afgevoerd te worden met behulp van het handmatige klepje (V) dat zich aan de voorkant van de top bevindt.

Herhaal deze handeling tevens tijdens de eerste dagen dat de thermokachel gebruikt wordt en als de installatie voor deel is bijgevuld. Lucht in de leidingen benadeelt de functionering.

Om deze handeling vlotter te laten verlopen, is de klep uitgerust met rubberen slangen.

OPMERKING betreffende de brandstof.

Thermokachel zijn ontworpen en geprogrammeerd voor de verbranding van pellets houtpellets 6 mm diameter.

Pellets is een brandstof in de vorm van kleine cilinders verkregen door het samenpersen van zaagsel, heeft hoge waarden en bevat geen lijm of andere vreemde materialen.

Houtpellets worden verkocht in zakken van 15 Kg.

Om de functionering van de thermokachel niet in gevaar te brengen is het noodzakelijk dat u hier GEEN andere materialen in verbrandt. Het gebruik van andere materialen (samengeperst hout) kan door laboratoriumtests worden aangetoond en zorgt ervoor dat de garantie te vervallen komt. Edilkamin heeft de producten op dusdanige ontworpen, getest en geprogrammeerd dat de beste prestaties verkregen worden door het gebruik van houtpellets met de volgende eigenschappen:

-doorsnede:6 millimeter

- maximum lengte : 40 mm

- maximum vochtigheid : 8 %

- calorisch rendement : minstens 4300 kcal/kg

Het gebruik van pellets met andere eigenschappen vereist een nieuwe ijking van de ketel, overeenkomstig met de ijking die de Dealer op het moment van de 1ste ontsteking uitvoert. Het gebruik van ongeschikte pellets kan leiden tot: een afname van het rendement; storingen in de functionering; blokkeringen wegens verstoppingen, bevuild glas, onverbrande stoffen,...

Een eenvoudige analyse van de pellets kan visueel worden uitgevoerd:

Goede kwaliteit: glad, regelmatige lengte, niet erg stoffig.

Slechte kwaliteit: met barsten in de lengte en overdwars, zeer stoffi g, zeer variabele lengtes en aanwezigheid van vreemde lichamen.

GEBRUIKSAANWIJZINGEN

Synoptisch paneel

toets 0/1: voor in-en uitschakelen (2" lang ingedrukt houden) en om tijdens de programmering het menu te verlaten

door even op deze knop te drukken kunt u de SET van de ingestelde temperatuur weergeven. Als u de knop langer dan 2 seconden ingedrukt houdt, krijgt u toegang tot de programmeringsmenu's.

voor de toename van de verschillende instellingen

voor de afname van de verschillende instellingen; wanneer u 5" indrukt wordt het toetsenbord vergrendeld, wanneer u 5" indrukt wordt het toetsenbord ontgrendeld

(toets laden pellets/reserve) als u de toets eenmaal indrukt, wordt aan het geheugen van de thermokachel "meegedeeld" dat een zak met 15 kg houtpellets toegevoegd is. Dit maakt het mogelijk om de reserve te berekenen.

boilertoets: door op de boilertoets te drukken krijgt u toegang tot de temperatuurinstelling van een eventuele boiler/ externe tanks. U kunt de SET wijzigen met behulp van de toetsen +/-. Om de temperatuur te kunnen regelen dient de desbetreffende sensor (code 648690) aangesloten te worden, waardoor u op het display de temperatuur van de boiler in real time kunt weergeven.

•

50

●

60

●

65

●

70

●

80

Raak het scherm aan ter hoogte van de leds om een vooraf vastgestelde temperatuur van 50° - 60° - 65° - 70° of 80° te selecteren; voor andere temperaturen, druk op de toets SET en wijzig de waarde met behulp van de toetsen +/-

De vulschroef vullen

De toevoerschroef raakt leeg als de pellettank leeg is.

Voer de volgende procedure uit alvorens u de kachel weer ontsteekt:

druk tegelijkertijd een aantal seconden lang op de toetsen +/- (van de afstandsbediening of op het synoptische paneel).

Laat vervolgens de toetsen los.

Op het display wordt het bericht "Reload" weergegeven.

Het is normaal dat in de tank een kleine hoeveelheid pellets achterblijft dat de vulschroef niet in staat is op de nemen.

Zuig de tank eenmaal per maand helemaal uit om de ophoping van stofresten te voorkomen.

Met de thermokachel in stand-by, als u gedurende 2 seconden op de toets 0/1 drukt (van

het synoptisch paneel of de afstandsbediening), wordt de ontstekingsprocedure opgestart en verschijnt de aanduiding "Ontsteking", samen met 1020 seconden die aftellen.

Voor de ontstekingsfase is echter geen vaste duur ingesteld: de duur hiervan wordt automatisch ingekort als de kaart leest dat een aantal tests een positief resultaat opgeleverd hebben.

Na ongeveer 5 minuten verschijnt de vlam.

Handmatige ontsteking (als de automatische ontsteking niet mogelijk is)

In het geval de temperatuur lager dan 3°C is, waardoor de elektrische weerstand niet kan gaan gloeien of als de weerstand tijdelijk niet functioneert, is het mogelijk om de thermokachel te ontsteken met behulp van aanmaakblokjes.

Plaats een brandend aanmaakblokjes in de vuurhaard, sluit de deur en druk op het synoptische paneel of op de afstandsbediening op de toets 0/1.

Functioneringswijze

Als de kachel functioneert of in stand-by staat, op het synoptische paneel:

- te draaien of op de toetsen + en - te drukken is het mogelijk de gewenste watertemperatuur toe of af te laten nemen.

- met een druk op de toets BOILER kunt u met behulp van de toetsen +/- de "SET temperature" van de boiler of secundaire circuit wijzigen.

U kunt de temperatuur van een eventuele boiler/externe accumulator weergeven (als de meter van de boiler aangesloten is). Met een druk op de toets "boiler" wordt de ingestelde waarde weergegeven. U kunt deze instelling van de boiler tijdens de weergave wijzigen met behulp van de toetsen +/-. In plaats van de temperatuur worden streepjes weergegeven (--.-- °C) als de meter van de boiler niet aangesloten is.

GEBRUIKSAANWIJZINGEN

Uitdoving

Druk 2" lang op de toets 0/1 als de thermokachel functioneert. De uitdoving wordt opgestart en het bericht "Start up" wordt (10 minuten lang) weergegeven.

De uitdooffase voorziet de volgende handelingen:

- Onderbreking van de pellettoevoer

- Waterpomp geactiveerd.

- Rookafvoer actief op de hoogste snelheid.

Haal tijdens het uitdoven de stekker nooit uit het stopcontact.

N.B.: de pomp draait tot de temperatuur van het water onder de 40°C gedaald is.

Klok instellen

Door 2" lang de toets MENU in te drukken en door vervolgens met behulp van de toetsen + en – de aanwijzingen van het display op te volgen, krijgt u toegang tot het Menu "Orologio". Dit menu maakt het mogelijk om de interne klok van de elektrische kaart in te stellen. Door vervolgens op de toets MENU te drukken verschijnen achtereenvolgens de volgende gegevens, welke u dus in kunt stellen: Dag, Maand, Jaar, Uren, Minuten, Dag van de week. Het bericht "Salvo dati??", welke u moet bevestigen door te drukken op de toets MENU, maakt het mogelijk om te controleren of u de handelingen op correcte wijze uitgevoerd heeft voordat u de gegevens bevestigd (nu wordt op het display het bericht "Save OK" weergegeven).

Tijdprogrammeur onsteken en uitdoven tijdens de week

Tijdprogrammeur onsteken en uitdoven tijdens de week. Door 2 seconden lang te drukken op de toets MENU op het afstandsbediening of op het synoptische paneel krijgt u toegang tot de instellingen van de klok. Door vervolgens te drukken op de toets + krijgt u toegang tot de functie wekelijkse tijdprogrammering, hetgeen op het display aangeduid wordt met het bericht "Program ON/OFF". De programmering maakt het mogelijk om een aantal ontstekingen en uitdovingen per dag in te stellen (tot maximaal drie) voor elke dag van de week.

Nadat u met behulp van de toets "MENU" bevestigd heeft, wordt op het display een van de volgende mogelijkheden weergegeven:

- No Prog. (geen enkel programma ingesteld)

- Program/daily (een enkel programma voor alle dagen)

- Program/weekly (voor elke dag een aparte instelling).

U kunt met behulp van de toetsen + en – langs de verschillende instellingen lopen. Door met behulp van de toets MENU de optie “Daily program” te bevestigen kunt u het aantal programma’s (ontstekingen/uitdovingen) per dag bepalen.

Met behulp van “Program/daily.” geldt het ingestelde programma / de ingestelde programma’s voor alle dagen van de week. Door vervolgens te drukken op de toets + is het mogelijk het volgende weer te geven:

- No Prog.

- Progr. No. 1 (een ontsteking en uitdoving per dag), Progr. Nr. 2 (idem), Progr. Nr. 3 (idem).

Maak gebruik van de toets om de gegevens in omgekeerde volgorde te tonen. Als u voor het 1ste programma kiest, wordt het tijdstip voor de ontsteking weergegeven.

Op het display verschijnt: 1 Ontsteking tijdstip 10,30; met behulp van de toets +/- kunt u het tijdstip veranderen. Bevestig met MENU. Op het display verschijnt: 1 Ontsteking tijdstip 10,30; met behulp van de toets +/- kunt u het tijdstip veranderen. Bevestig met MENU. Op dezelfde wijze kunt u het tijdstip van de uitdovingen instellen. Door een druk op de toets

MENU', als op het display het bericht "Saved" weergegeven wordt, bevestigt u het programma. Als u "Program/week" bevestigt, moet u kiezen voor de dag waarop u het programma wenst uit te laten voeren:

1 Ma; 2 Di; 3 Wo; 4 Do; 5 Vr; 6 Za; 7 Zo.

U kunt met behulp van de toetsen + en – langs de dagen lopen. Kies de gewenste dag en bevestig met behulp van de toets MENU. Voer vervolgens de rest van de programmering uit op de manier die u ook voor een “Program/daily” gebruikt.

Kies voor elke dag van de week of u een programmering wenst te activeren en geef hier het aantal handelingen en de tijdstip pen van aan. In het geval van een fout kunt u op elk gewenst moment van de programmering het programma verlaten zonder dat u de gegevens opslaat. Druk hiervoor op de toets 0/1waarna op het display het bericht "Saved" weergegeven wordt. In het geval dat de pellets in de tank opraken, wordt de thermokachel geblokkeerd en wordt het bericht "Stop/Flame" weergegeven.

Reservesignalering pellets

De thermokachel zijn voorzien van een elektronische functie voor het opmeten van de hoeveelheid pellets. Dit meetsysteem, dat in de elektronische kaart geïntegreerd is, biedt de kachel de mogelijkheid om op elk gewenst moment tijdens de functionering op te meten hoeveel kg pellets in de kachel aanwezig is Voor de correcte functionering van het systeem is het belangrijk dat op het moment van de 1ste ontsteking (door de Dealer) de volgende procedure uitgevoerd wordt. Voordat u van het systeem gebruik maakt, is het noodzakelijk een hele zak houtpellets te laden en op te branden. Dit is nodig om het vulsysteem een korte inloopperiode te bieden.

Vul de tank met 15 kg pellets.

De verwijzing is indicatief. Voor een grotere nauwkeurigheid dient u het toestel te resetten voordat u de tank opnieuw vult. Edilkamin is op geen enkele manier aansprakelijk voor afwijkingen ten opzichte van wat hier vermeld wordt (dit kan afhankelijk zijn van externe factoren).

Van nu af aan worden op het display de resterende kilo's houtpellets in afnemende hoeveelheid aangegeven (15...14...13). Elke keer dat u houtpellets toevoegt, moet u het geladen aantal aan het geheugen doorgeven. Om aan het geheugen mee te delen dat u 15 kg toegevoegd heeft, is het voldoende op de toets "pellets load" te drukken. Indien u andere hoeveelheden toevoegt of in het geval van fouten kunt u de hoeveelheid aangeven in het menu reserve pellets, op de wijze die hieronder beschreven staat. Druk 2" lang op de toets MENU tot het bericht SETTINGS weergegeven wordt. Druk vervolgens op de toets + of -, het bericht T.max.exit wordt weergegeven. Bevestig met de toets MENU. De aanwezige hoeveelheid pellets + het toegevoegde aantal wordt weergegeven (defaultwaarde 15, welke u met behulp vand e toetsen +/- kunt wijzigen). Druk op de toets + om het aantal kg te verhogen, druk op de toets - om ze te verlagen. Als u herhaaldelijk op de toets - drukt, bereikt u uiteindelijk de waarde 00 kg (R op het display), waardoor u de resterende kilo's kunt wissen. In het geval dat de pellets in de tank opraken, wordt de thermokachel geblokkeerd en wordt het bericht "Stop/Flame" weergegeven.

GEBRUIKSAANWIJZINGEN

Variatie pellettoevoer (UITSLUITEND OPAANRADEN VAN DE DEALER)

Door op de afstandsbediening 2 keer op de toets "M" te drukken en met de toetsen "+" en "-" de indicaties van de display te rollen, zult u "ADJ-PELLET" vinden. U kunt de pellettoevoer regelen door deze functie met de menutoets te bevestigen. De toegevoerde hoeveelheid pellets neemt af als de ingestelde waarde afneemt. De toegevoerde hoeveelheid pellets neemt toe als de waarde toeneemt. Deze functie kan ook nuttig zijn als u het soort pellet, waar de thermokachel voor geijkt is, wijzigt. In dit geval moet u de toevoer corrigeren.

Indien deze correctie niet voldoende is, moet u een geautoriseerd dealer Edilkamin raadplegen om een nieuwe afstelling uit te voeren.

Opmerking betreffende de variabiliteit van de vlam: Even-tuele variaties van de staat van de vlam zijn afhankelijk van het gebruikte soort pellets, een normale variatie van de vlam voor de verbranding van vaste brandstof en de regelmatige reiniging van de vuurhaard die de kachel automatisch uitvoert (NB: deze automatische reiniging houdt niet in dat de gebruiker voor de ontsteking de koude thermokachel NIET moet uitzuigen).liche Absaugen seitens des Benutzers vor dem Anzünden).

Weergave kg verbruikte pellets

Met het menu “Kg verbruikte pellets” kunt u de hoeveelheid pellets weergeven die de thermokachel heeft verbruikt.

De omgevingstemperatuur regelen

een handige en eenvoudige regeling die standaard voorzien is bij deze reeks; u kunt de brandkracht van de thermokachel instellen op basis van de omgevingstemperatuur. Nadat u de functie “Comfort Clima” activeert via het parametermenu (gelieve dit aan uw dealer te vragen) en u een paar keer kort op de toets SET drukt, kunt u overschakelen van de traditionele modaliteit “Moduleer_Brandkracht” naar de modaliteit “Comfort Clima”; selecteer de gewenste modaliteit op het display.

Modaliteit brandkrachtmodulering

de thermokachel moduleert de brandkracht om de temperatuur van het toegevoerde water die de gebruiker heeft ingesteld te bereiken

Modus Comfort Clima

de thermokachel moduleert de brandkracht om de temperatuur van het toegevoerde water die de gebruiker heeft ingesteld te bereiken; verder kan de afstandsbediening ook gebruikt worden als omgevingsthermostaat; wanneer de ingestelde omgevingstemperatuur wordt bereikt, schakelt de thermokachel over op de minimumstand

De omgevingstemperatuur instellen

In de modaliteit “Comfort Clima”, wanneer u op de toetsen +/- op het synoptische paneel of de afstandsbediening drukt, kunt u op het display de gewenste omgevingstemperatuur instellen - Wanneer de omgevingstemperatuur lager is dan de ingestelde temperatuur, moduleert de thermokachel de brandkracht op normale wijze om de toevoerwaarde te bereiken.

• Wanneer de omgevingstemperatuur wordt bereikt (+ 2°C), schakelt de kachel over op de minimumstand.
• De omgevingstemperatuur wordt door de bijgeleverde afstandsbediening verzonden; de zender van de afstandsbediening dient naar de ontvanger van het synoptische paneel gericht te worden.

Als de afstandsbediening niet correct gericht wordt en bijgevolg de temperatuur niet wordt verzonden, beslist de kachel automatisch om op de minimumstand te werken totdat de verbinding met de afstandsbediening wordt hersteld

De temperatuur regelen met een externe thermostaat

er is een bijkomend systeem beschikbaar dat naast de afstandsbediening de omgevingstemperatuur controleert. Het is immers mogelijk om de omgevingsthermostaat van de woning of een andere thermostaat (uitgang met schoon contact) aan te sluiten op de seriële poort:

De thermokachel herkent automatisch de aansluiting op de seriële poort van de thermostaat in geval van de volgende omstandigheden:

-Wanneer de omgevingstemperatuur lager is dan de ingestelde temperatuur op de thermostaat (gesloten contact), moduleert de thermokachel de brandkracht op normale wijze om de toevoerwaarde te bereiken
-Wanneer de omgevingstemperatuur wordt bereikt (geopend contact), schakelt de kachel over op de minimumstand

Confi guratie	Temperatuur geleverd door afstandsbedie-ning	Temperatuur geleverd door de externe omgevingsthermostaat	Geen regeling (fabrieksinstel-ling)
Parameter “Comfort Clima”	ON ON ON
Parameter “SONDE IR”	ON OFF ON
Aansluiting op de seriële poort	NEE geen verbinding	Ja met blauwe seriële kabel	NEE geen verbinding

GEBRUIKSAANWIJZINGEN

AFSTANDSBEDIENING

Hiermee kunnen alle functies beheerd worden; richt hem direct op de thermokachel.

Neem voor ophelderingen contact op met de Dealer.

Legenda toetsen en dispaly:

: toets ontsteking/uitdoving

+/- : toename / afname van de verschillende afstellingen

A : toets waarmee u op de "EASY TIMER" programmering overschakelt

M : toets voor het weergeven/instellen van de temperatuur (Set 70°C)

Geeft de transmissie weer van gegevens van de afstandsbediening naar de kaart.

toetsen vergrendeld ter voorkoming van ongewenste activeringen (druk tegelijkertijd een aantal seconden lang op "A" en "M" om de toetsen te vergrendelen/ontgrendelen)

batterijen leeg. De batterijen vervangen en de nieuwe batterijen correct aanbrengen.

Geeft aan dat u een ontsteking/uitdoving met het "EASY TIMER" programma aan het instellen bent

Geeft de omgevingstemperatuur aan die door de afstandsbediening gemeten is (tijdens de technische confi guratie van de afstandsbediening geeft hij de waarde aan van de ingestelde parameters).

de icoon brandt: de thermokachel bevindt zich in de ontstekingsfase/functioneert

indicator instelling afstandsbediening voor thermokachel op hout/water

Geeft aan dat de thermokachel automatisch functioneert

HET PROGRAMMA "EASY TIMER" GEBRUIKEN

De afstandsbediening biedt u de mogelijkheid om gebruik te maken van een nieuwe, zeer intuïtieve en snelle uurprogrammering:

- Als de thermokachel brandt: is het mogelijk op de afstandsbediening de uitdoving in te stellen binnen een tijdspanne van één tot twaalf uur. Op het display van het synoptische paneel wordt de resterende tijd tot de geprogrammeerde uitdoving weergegeven.

- Als de thermokachel niet brandt: is het mogelijk op de afstandsbediening de ontsteking in te stellen binnen een tijdspanne van één tot twaalf uur. Op het display van het synoptische paneel wordt de resterende tijd tot de geprogrammeerde ontsteking weergegeven.

- Instelling: voer de volgende procedure uit om de timer in te stellen:

a) Druk op de toets "A". Op het display wordt de icoon weergegeven waarmee de toegang tot de programmering "Easy timer" aangegeven wordt.

b) Stel het gewenste aantal uren in met behulp van de toetsen +/-, bijvoorbeeld:

c) Richt de afstandsbediening op de ontvanger van het synoptische paneel.

d) Bevestig de programmering door een aantal seconden lang de toets "A" ingedrukt te houden. De icoon wordt niet langer weergegeven en op het display verschijnt de resterende tijd tot de ingreep van de programmering "Easy timer" op het synoptische paneel.

e) Herhaal de stappen a),b),c),d) en stel het aantal uren in op "00H" om de programmering te annuleren.

VERGRENDELING TOETSEN

Het is mogelijk om de toetsen van de afstandsbediening te vergrendelen om ongewenste en ongecontroleerde ontstekingen te voorkomen. Druk tegelijkertijd op de toetsen A en M. Het sleutelsymbool wordt weergegeven ter indicatie dat de toetsen vergrendeld zijn. Druk wederom tegelijkertijd op de toetsen A en M om de toetsen te ontgrendelen.

INDICATIE BATTERIJEN LEEG

Het oplichten van de batterijenicoon geeft aan dat de batterijen van de radiobediening bijna leeg zijn. Vervang ze met drie soortgelijke batterijen (size AAA 1,5V).

- Voorkom het gecombineerde gebruik van nieuwe en gedeeltelijk gebruikte batterijen in uw radiobediening.

- Voorkom het gecombineerde gebruik van diverse merken en soorten batterijen omdat elk soort en elk merk verschillende eigenschappen heeft.

- Voorkom het mengen van normale en oplaadbare batterijen.

- Probeer nooit om alkaline en zink-koolstof batterijen op te laden.

Hierdoor kunnen ze beschadigd raken en kan de vloeistof naar buiten lopen.

ONDERHOUD

Koppel het apparaat van de elektrische voeding los, voordat u een willekeurige onderhoudswerkzaamheid uitvoert.

Op het paneel van de thermokachel wordt een bericht "smoke °C/high" of "Mainten." weergegeven als een uitgebreidere reiniging noodzakelijk is.

Deze reiniging wordt aangekondigd met het bericht "Clean exchang.". HET NALATEN VAN OP ZIJN MINST DE SEIZOENSGEBONDEN REINIGING kan een slechte functionering veroorzaken.

De garantie is niet langer geldig in het geval van eventuele problemen gebonden aan nalatig onderhoud.

OPMERKING: De Dealer stelt tijdens de inwerkingstelling een waarde in voor het verbruikte aantal Kg pellets waarna op het display het bericht "SERVICE UTE" weergegeven wordt. De thermokachel blijft functioneren. De eindgebruiker wordt echter verzocht het beschreven en tijdens de installatie door de Dealer besproken onderhoud te laten verrichten. Druk minstens 5 seconden lang op de boilertoets om de weergave op het display te laten verdwijnen.

N.B.:

• Onbevoegde wijzigingen zijn verboden
• Gebruik reserveonderdelen die door de fabrikant worden aanbevolen
• Het gebruik van niet originele reserveonderdelen doet de garantie vervallen

DAGELIJKS ONDERHOUD

Handelingen die bij uitgedoofde, koude en van het lichtnet losgekoppelde thermokachel verricht moeten worden

De reiniging moet uitgevoerd worden met behulp van een stofzuiger (zie optie pag. 133), deze procedure vereist een aantal minuten per dag

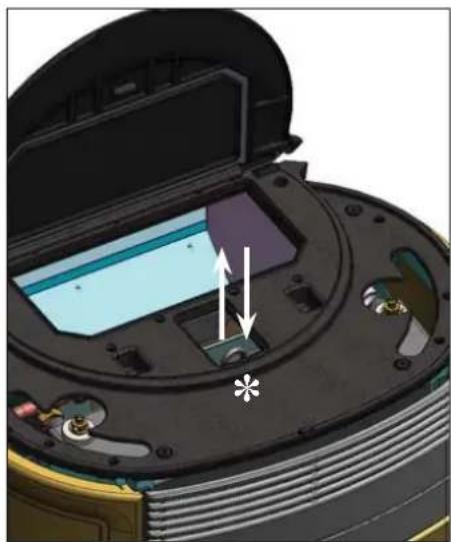

- U MOET DE RAGERS (*) EENMAAL PER DAG MET EEN FORNUIS HANDSCOEN BEWEGEN OOK EN TIJDENS DE FUNCTIONERING VAN DE THERMOKACHEL:

• Beweeg de reinigingsstaven die zich boven aan de voorkant bevinden op energieke wijze, onder het deksel van de tank (afb. A).
• Open het deurtje, verwijder de vuurpot (1 - afb. A) en gooi de resten in de aslade.
• Krab de vuurpot schoon met het bijgevoegde spateltje, verwijder eventuele opstoppingen van de sleuven.

• GOOI DE RESTEN NOOIT IN DE PELLETTANK.

- Verwijder de aslade en leeg hem in een niet-brandbare houder (de as kan warme delen en/of gloeiend houtskool bevatten).

- Verwijder de vuurhaard (2 - fi g. B) of maak hem met behulp van een spateltje schoon, verwijder de eventuele verstoppingen uit de openingen aan de zijkanten.

- Zuig de ruimte van de haard uit en reinig de randen tussen de haard en de zitting.

ZUIG DE WARME AS NOOIT OP OM SCHADE aan de gebruikte stofzuiger en mogelijke brand te vermijden.

• Reinig de haard (met een rager) nadat u de vastgehaakte rookafscheider (*) verwijderd heeft (afb. C).
• Leeg de tank en zuig de bodem hiervan leeg.
• Zuig de buis in de buurt van de elektrische weerstand leeg.

ONDERHOUD

SEIZOENSGEBONDEN ONDERHOUD (door de dealer)

• Algehele reiniging van de binnen- en buitenkant.
• Zorgvuldige reiniging van de warmteuitwisselbuizen.
• Leeg de tank en zuig de bodem hiervan leeg.
• Zorgvuldige reiniging en verwijdering van de afzettingen in de vuurhaard en de desbetreffende ruimte.
• Reiniging van de motoren, mechanische controle van de spelingen en de bevestigingen.
• Reiniging van het rookkanaal (de pakkingen op de leidingen vervangen) en van de ruimte ventilator voor rookverwijdering.
  • Het expansievast controleren.
• De circulator controleren en reinigen.
• De meters controleren.
• De batterij van de klok op de elektronische kaart controleren en eventueel vervangen.
• Reiniging, controle en verwijdering van de afzettingen op de ontstekingsweerstand, indien noodzakelijk de weerstand vervangen.
• Reiniging / controle van het Synoptische Paneel.
• Visuele reiniging van de elektrische kabels, de aansluitingen en de voedingskabel.
• Reiniging pelletstank en controle speling vulschroef-reductiemotor.
• Controle en eventuele vervanging van de pakking van de deur.
• Functioneringstest, vullen vulschroef, ontsteking, functionering 10 minuten lang en uitdoving.

We raden u aan om het rookkanaal elke 3 maanden te laten reinigen als u zeer regelmatig van uw haard gebruik maakt.

LET OP!!!

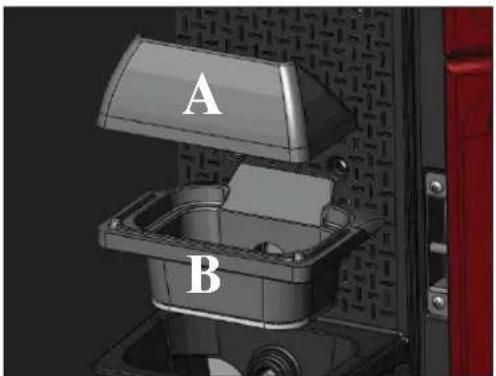

Na de normale reiniging kan de ONJUISTE aansluiting van de bovenste vuurhaard (A) (afbeelding 1) op de onderste vuurhaard (B) (afbeelding 1) de functionering van de kachel in gevaar brengen. Controleer, alvorens u de kachel ontsteekt, of de haarden op correcte wijze op elkaar zijn aangesloten, zie (afb. 2) en of op de steunranden geen as of onverbrande producten aanwezig zijn.

Wij wijzen u erop dat het gebruik van de kachel zonder dat de verbrandingshaard gereinigd is, ertoe kan leiden dat de gassen in de verbrandingskamer plotseling in brand vliegen, waardoor het glas in de deur breekt.

A B

Afb. 1

Afb. 2

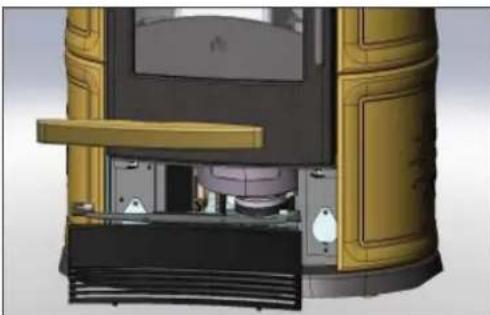

Het rookkanaal reinigen

- Beweeg op energieke wijze de reinigingsstaven bij uitgeschakelde en koude haard (zie pag. 128); demonteer het keramieken voorelement onderaan door de twee bijgesloten schroeven los te draaien. Demonteer vervolgens het gietijzeren voorelement (afb. D). Open de leidingen links en rechts en zuig het restmateriaal op (afb. E).

De hoeveelheid restafval hangt af van het soort brandstof en het soort installatie.

Het niet uitvoeren van deze reiniging kan ervoor zorgen dat de thermokachel geblokkeerd raakt.

VERZEKER U ERVAN DAT U NA DEZE HANDELING DE INSPECTIEOPENING GOED AFSLUIT.

In dit geval komt de thermokachel automatisch tot stilstand en voert de uitdooffase uit. Op het display wordt een bericht met de reden voor het uitdoven weergegeven (zie hieronder de diverse signaleringen).

Haal tijdens het uitdoven wegens een blokkering de stekker nooit uit het stopcontact.

Bij blokkering moet eerst de doofprocedure uitgevoerd worden om de thermokachel te kunnen ontsteken (600 seconden met geluidmelding). Druk vervolgens op de toets 0/1.

Ontsteek de thermokachel nooit zonder dat u de oorzaak van de blokkering vastgesteld en de vuurhaard GEREINIGD/GELEEGD heeft.

SIGNALERING VAN DE MOGELIJKE OORZAKEN VAN DE BLOKKERINGEN, INDICATIES EN OPLOSSINGEN:

1) Signalering: H2O PTC_FAULT

Storing: uitdoving wegens defecte of losgekoppelde temperatuurmeter.

Handelingen: • Controleer de aansluiting van de thermokoppel op de kaart • Controleer de functionering tijdens een keuring bij koude Verwarmingsketel.

2) Signalering: Verific./extract.: (ingreep wanneer de sensor van de toeren voor rookuitstoot een afwijking detecteert)

Storing: Doving door daling van de rooktemperatuur

Handelingen: • Controleer de werking van de rookuitstoot (aansluiting van de sensor voor de toeren) en de kaart (Dealer)

• Controleer de reiniging van het rookkanaal;
• Controleer het elektrische circuit en de aarding.
• Controleer de elektronische kaart (Dealer)

3) Signalering: Stop/Flame: (ingreep wanneer het thermokoppel een kleinere rooktemperatuur waarneemt dan de ingestelde waarde en dit interpreteert als afwezigheid van vlam)

Storing: Doving door daling van de rooktemperatuur

De vlam kan afwezig zijn door

- gebrek aan pellet

- te veel pellet heeft de vlam gedoofd, controleer de kwaliteit van de pellets (Dealer)

- de thermostaat greep in (valt zelden voor, hij grijpt slechts in bij overmatige rooktemperatuur) (Dealer)

4) Signalering: Block_FI/NO Start: (grijpt in indien in een maximum tijd van 15 minuten geen vlam verschijnt of de ontstekingstemperatuur niet werd bereikt).

Storing: Doving door niet correcte rooktemperatuur bij de ontsteking.

Onderscheid de volgende twee gevallen:

Er is GEEN vlam

Handelingen: Controleer: - de positie en netheid van het haardonderstel;

- de aanvoer van verbrandingslucht in het haardonderstel (Dealer);

- de goede werking van de weerstand;

- de omgevingstemperatuur (indien minder dan 3°C, gebruik dan een aanmaakblokje) en de

vochtigheidsgraad.

Probeer aan te steken met een aanmaakblokje (zie op pag. 124)

Er is een vlam maar, na de boodschap Start, verschijnt de boodschap Start Failed

Handelingen: Controleer (Dealer):

- de goede werking van het thermokoppel;

- de geprogrammeerde ontstekingstemperatuur in de parameters.

5) Signalering: Failure/Power: (dit is geen defect van de thermokachel).

Storing: Uitdoven door gebrek aan elektrische energie

Handelingen: Controleer de elektrische aansluiting en eventuele spanningsvallen.

6) Signalering: Fault/RC: (ingreep bij defect of ontkoppeld thermokoppel)

Storing: Uitdoving door defect of ontkoppeld thermokoppel

Handelingen: Controleer de aansluiting van het thermokoppel met de kaart : controleer de werking bij het koud

7) Signalering: Controle luchtingang (de aanduiding kan verschijnen tijdens de ontstekingsfase wanneer de thermokachel tijdens de initiele controle een foute luchtstroom waarneemt; de thermokachel blokkeert niet, maar geeft gedurende enkele minuten de aanduiding “controle luchtingang” weer op het display.

Handelingen: • Controleer of er geen mechanische blokkering van de afzuiging van de verbrandingslucht is

- Controleer of de ruimte onder de haard niet verstopt is met assen

- Controleer het afzuigcircuit van de thermokachel en verbeter indien nodig de parameter (dealer)

MOGELIJKE STORINGEN

8) Signalering: smoke °C/high: (uitdoving door te hoge temperatuur van de rook)

Storing: uitdoven door overschrijding van de maximum temperatuur van de rook. Een overmatige temperatuur van de rook kan afhankelijk zijn van:

• het type pellet, afwijking rookzuiging
• verstopt rookkanaal
• niet correcte installatie
• "afwijking" van het drijfwerk.

9) Signalering: H2O TEMPALARM: (wordt ingeschakeld wanneer de watersensor defect of losgekoppeld is) Storing: uitschakeling wegens een watertemperatuur boven de 90°C.

Een te hoge temperatuur kan te wijten zijn aan:

• te kleine installatie: laat door uw Dealer de ECO functie activeren
• verstopping: reinig de warmteuitwisselbuizen, de vuurhaard en de rookafvoer

10) Signalering: Verific./air flow: (grijpt in wanneer de sensor onvoldoende brandbevorderende luchtstroming waarneemt).

Storing:

Doving door gebrek aan drukverlaging

De luchtstroming kan onvoldoende zijn wanneer de deur open is of de deur niet goed afgedicht is

• (bv. flenspakking); indien er problemen zijn met de luchtzuiging of rookuistoot, de vuurhaard
• verstopt is of de sensor voor de luchtstroming vuil is (maak schoon met droge lucht).

- Controleer tevens de drempel van de sensor van de luchtstroming (in de parameters).

- Het alarm voor lage druk kan ook optreden gedurende de ontsteking, als het rookkanaal niet aan

- de voorschriften van het blad voldoet, of als het rookkanaal en de schoorsteen verstopt zijn.

11) Signalering: ALARM HOGE ABSORPTIE: Wordt ingeschakeld wanneer er een uitzonderlijke en uitermate hoge stroomabsorptie van de aandrijfmotor plaatsvindt.

Handelingen: Controleer de werking (dealer) van: aandrijfmotor - elektrische aansluitingen en elektronische kaart.

12) Signalering: ALARM LAGE STROOM: Wordt ingeschakeld wanneer er een uitzonderlijke en onvoldoende stroomabsorptie van de aandrijfmotor plaatsvindt.

Handelingen: Controleer de werking (dealer) van: aandrijfmotor - drukschakelaar - thermostaat tank - elektrische aansluitingen en elektronische kaart

13) Signalering: "Battery check"

Storing: De thermokachel wordt niet uitgeschakeld ondanks dat dit bericht op het display weergegeven wordt.

Handelingen: De bufferbatterij op de kaart moet worden vervangen (Dealer). Dit onderdeel is onderhevig aan slijtage en wordt bijgevolg niet gedekt door de garantie.

14) Storing: De pellet valt NIET in de vuurhaard:

- De vulschroef is leeg: vul de vulschroef door tegelijkertijd te drukken op de toetsen + en -.

- De pellets zijn in de tank vast komen te zitten: leeg de pelletstank met behulp van een stofzuiger

- De reductiemotor is defect (op het synoptische paneel wordt een storingsmelding weergegeven).

- De veiligheidsthermostaat vulschroef onderbreekt de elektrische voeding van de reductiemotor: controleer dat er geen sprake is van oververhitting.

Maak ter controle gebruik van een tester of sluit een tijdelijk brug verbinding

- De veiligheidsthermostaat overtemperatuur water onderbreekt de elektrische voeding van de reductiemotor: controleer dat water in de thermokachel aanwezig is. Om de voeding opnieuw op te starten,

verwijder de beschermende kap en druk op de knop aan de linker zijkant.

- Als het probleem blijft duren, neem dan contact op met uw dealer.

15) Storing: synoptisch paneel uit:

Handelingen: • controleer de aansluiting van de voedingskabel

- controleer de zekering (opde voedingskabel)

- controleer de aansluiting van de flat kabel op het synoptische paneel

16) Storing: Afstandsbediening werkt niet:

Handelingen: • dichter bij de ontvanger van de thermokachel.
• vervang met andere batterijen.

17) Storing: water niet warm genoeg:

Handelingen: • reinig de warmteuitwisselaar vanuit de binnenkant van de vuurhaard

OPMERKING

Alle signaleringen blijven gevisualiseerd tot op de afstandsbediening de toets wordt ingedrukt.

Ontsteek de thermokachel niet alvorens het probleem geëlimineerd werd.

Het is belangrijk dat u de dealer meldt wat het paneel signaleert.

FAQ

De antwoorden zijn hieronder op beknopte wijze beschreven. Raadpleeg de andere pagina's van dit document voor overige informatic.

1) Wat heb ik nodig om de thermokachel te installeren?

Doorsnede rookafvoer ten minste 80 mm of een rechtstreekse externe aansluiting.

Luchttoevoer in de installatieruimte van minstens 80 cm².

Aansluiting voor toevoer en terugvoer aan collector 34 " G.

Afvoer op riool voor overdrukklep 3/4" G.

Aansluiting voor toevoer 34 " G.

Elektrische aansluiting op een installatie dat aan de normen voldoet en dat voorzien is van magnetothermische schakelaar 230V +/- 10%, 50 Hz.(bepaal de onderverdeling van het primaire en secundaire circuit).

2) Kan ik de thermokachel zonder water laten functioneren?

NEE. Een gebruik zonder water heeft nadelige gevolgen voor de thermokachel.

3) De thermokachel geven warme lucht af?

NEE. Het grootste deel van de geproduceerde warmte wordt overgedragen naar het water.

De thermokachel verspreidt een minimale hoeveelheid warmte in de ruimte waar de kachel geïnstalleerd is via het glas van de vuurhaard.

4) Kan ik de toevoer en terugvoer van de thermokachel direct op een verwarmingselement aansluiten?

NEE, net als in het geval van andere ketels is het noodzakelijk dat u de aanvoer en terugvoer op de collector aansluit. Het water wordt vervolgens over de verwarmingselementen van de installatie verdeeld.

5) Produceren de thermokachel ook warm water voor sanitair gebruik?

Het is mogelijk warm tapwater te produceren door het vermogen van de thermokachel te onderzoeken en het hydraulisch systeem

6) Kan ik de rook van de thermokachel direct via de muur afvoeren?

NEE, de rookafvoer (UNI 10683) moet het dak bereiken. Voor de correcte functionering is een verticaal deel van minstens 1,5 meter lang nodig. Dit om in het geval van een black-out of wind de vorming van rook in de installatieruimte te voorkomen.

7) Is het noodzakelijk dat de installatieruimte voorzien is van een luchttoevoer?

Ja, ter compensatie van de lucht die voor de verbranding door de thermokachel gebruikt wordt; of een rechtstreekse externe aan-sluiting.

8) Wat moet ik op het display van de thermokachel instellen?

De gewenste watertemperatuur. De thermokachel moduleert vervolgens het vermogen om de temperatuur te bereiken of te behalen. Voor kleine installaties is het voldoende een functioneringswijze in te stellen die gebaseerd is op de ontsteking en uitdoving van de thermokachel naar aanleiding van de bereikte watertemperatuur.

9) Hoe vaak moet ik de vuurhaard reinigen?

Voor elke ontsteking bij uitgedoofde en koude thermokachel. NADAT U DE WARMTEUITWISSELBUIZEN GEVEEGD en de reinigingsstaven van het rookkanaal geschud heeft. (zie pagina 128).

10) Moet ik de pelletstank uitzuigen?

Ja, minstens eenmaal per maand en als de thermokachel langere tijd niet zal worden gebruikt.

11) Kan ik naast pellets andere brandstoffen verbranden?

NEE. De thermokachel is ontworpen om houtpellets met een doorsnede van 6 mm te verbranden. Ander materiaal kan schade aan de thermokachel verrichten.

12) Kan ik de thermokachel met een SMS aansteken?

Ja, als uw Dealer of een elektricien telefoonschakelaar aangesloten heeft, met behulp van de optionele kabel code 640560, op de seriële poort aan de achterkant van de thermokachel.

CHECK LIST

Te integreren met een complete bestudering van het technische blad

Plaatsing en installatie

• Inbedrijfstelling uitgevoerd door een erkende dealer die de garantie heeft afgeleverd
- Ventilatie van de installatieruimte.
- Het rookkanaal/de schoorsteen worden uitsluitend voor de ketel gebruikt.
- Het rookkanaal heeft: maximaal 2 bochten, maximaal 2 meter horizontaal
- de rookafvoerbuizen zijn gemaakt van passend materiaal (inox staal is aanbevolen).
- in het geval van de doorgang van mogelijk brandbare materialen (bijv. hout) zijn alle voorzorgsmaatregelen ter voorkoming van brand getroffen.
- Het verwarmbaar volume is op passende wijze vastgesteld door rekening te houden met de efficiëntie van de verwarmingselementen: hoeveel kW verwacht men dat nodig is???
- Een bevoegd technicus heeft verklaard dat de hydraulische installatie overeenstemt met het Ministeriële Besluit 37, voorheen Wet 46/90.

Gebruik

• De gebruikte houtpellets (doorsnede 6 mm) hebben een goede kwaliteit en zijn niet vochtig (max. toegestane vochtigheid 8%).
- De vuurhaard en de asruimte zijn schoon en goed geplaatst.
• We raden u aan om elke dag de reinigingsstaven te benutten.
- De warmteuitwisselbuizen en de interne delen van de vuurhaard zijn schoon.
• Het rookkanaal is schoon.
• U heeft de hydraulische installatie laten ontluchten.
- De druk (afgelezen op de drukmeter) bedraagt ten minste 1,5 bar.

ONTHOUD dat u de VUURHAARD UITZUIGT VOORDAT U DE KACHELAANSTEEKT Probeer de kachel nooit opnieuw aan te steken als dit eerder niet gelukt is. Leeg eerst de vuurhaard

OPTIES

TELE FOONSCHAKELAAR VOOR ONTSTE KING OPA FSTA ND (code 281900)

Het is mogelijk de thermokachel op afstand te laten ontsteken door uw Dealer te vragen een telefoonschakelaar op de seriële poort op de achterkant van de kachel aan te sluiten met behulp van het kabeltje (code 640560).

REINIGINGSACCESSOIRES

GlassKamin (cod. 155240)

Handig voor de reiniging van het keramiekglas

Aszuiger zonder motor (code 275400) Handig voor de reiniging van de haard.

GEBRUIKERSINFORMATIE

In overeenstemming met het artikel 13 van het Italiaanse wetsbesluit 25 juli 2005, nr. 151 "Tenuitvoerlegging van de Richtlijnen 202/95/EG, 2002/96/EG en 2003/108/EG met betrekking tot de beperking in het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, alsmede de afvalverwerking". Het symbool met de doorgehaalde vuilniston op de apparatuur of op de verpakking geeft aan dat het apparaat aan het einde van zijn nuttig leven gescheiden van het overige afval verzameld moet worden. De gebruiker moet aan het einde van het leven de apparatuur dus naar speciale verzamelcentra voor de gescheiden inzameling van elektrisch en elektronisch afval brengen of moet hem bij de verkoper inleveren op het moment dat hij soortgelijke apparatuur aanschaft bij de verkoper.
