INSTRUKCJA OBSŁUGI URAL EDILKAMIN

PL Instalacja, obsługa i konserwacja

• Výmena tesnenia dvierok.

Dziękujemy za wybranie naszego produktu.

Przed rozpoczęciem użytkowania urządzenia prosimy o uważne zapoznanie się z niniejszą instrukcją, co pozwoli na bezpieczne i w pełni satysfakcjonujące wykorzystanie jego możliwości.

W celu otrzymania wszelkich dodatkowych wyjaśnień lub informacji prosimy o kontakt ze SPRZEDAWCĄ, u którego dokonali Państwo zakupu lub odwiedzenia naszej strony www.edilkamin.com pod hasłem AUTORYZOWANE PUNKTY SERWISOWE.

UWAGA

- Po rozpakowaniu produktu należy sprawdzić jego stan, oraz kompletność dostawy (rączka, karta gwarancyjna, rękawica, CD/karta techniczna, łopatka, sole pochłaniające wilgoć, kluczyk imbusowy).

W przypadku stwierdzenia jakichkolwiek niezgodności należy zwrócić się natychmiast do Sprzedawcy, u którego dokonali Państwo zakupu, i przekazać mu kopię książki gwarancyjnej i dokumentu księgowego potwierdzającego nabycie urządzenia.

- Uruchomienie

Pierwsze uruchomienie musi bezwzględnie zostać wykonane przez Autoryzowany Serwis Techniczny EDILKAMIN (CAT), pod groźbą utraty gwarancji. Uruchomienie polega na, zgodnie z normą UNI 10683, przeprowadzeniu szeregu czynności kontrolnych wykonywanych po zainstalowaniu piecyka, których efektem końcowym jest potwierdzenie prawidłowego działania urządzenia oraz jego zgodności z przepisami.

U sprzedawcy, na stronie www.edilkamin.com lub pod naszym numerem telefonu otrzymają Państwo informacje o najbliższym punkcie serwisowym.

- nieprawidłowa instalacja, niewłaściwie wykonana wymagana konserwacja oraz niezgodne z przeznaczeniem wykorzystanie produktu zwalniają producenta z wszelkiej odpowiedzialności za powstałe w następstwie szkody.

- numer seryjny, niezbędny dla identyfi kacji piecyka, znajduje się:

- na górnej części opakowania,

- w książce gwarancyjnej umieszczonej wewnątrz paleniska,

- na tabliczce znamionowej, umieszczonej z tyłu urządzenia.

Wyżej wspomniana dokumentacja musi być przechowywana dla celów identyfi kacji produktu wraz z dowodem zakupu, którego dane muszą zostać podane w przypadku ewentualnych zapytań o informacje i udostępnione w przypadku ewentualnej wizyty dla celów konserwacji;

Firma EDILKAMIN S.p.A.. z siedzibą w Via Vincenzo Monti 47 - 20123 Milano - Nr NIP 00192220192

Oświadcza z pełną odopowiedzialnością, że:

Piec na pelet drzewny wymieniony poniżej jest zgodny z Normą UE 305/2011 (CRP) oraz ze zharmonizowaną Norm Europejską EN 14785:2006

PIECE NA PELET, marki EDILKAMIN, o nazwie handlowejALPEN - ANDE - FUJI - URAL

Nr SERYJNY Patrz tabliczka znamionowa

Deklaracja osiągów (DoP - EK 077) Patrz tabliczka znamionowa

Ponadto oświadcza, że:

piece na pelet drzewny ALPEN - ANDE - FUJI - URAL spełniają wymogi norm europejskich:

2006/95/CE - Dyrektywa Niskich Napięć

2004/108/CE - Dyrektywa Kompatybilności Elektromagnetycznej

EDILKAMIN S.p.A. nie ponosi żadnej odpowiedzialności za nieprawidłowe działanie urządzenia w przypadku wymiany części, montażu i/lub modyfi kacji nie przeprowadzonych przez personel EDILKAMIN i bez upoważnienia producenta.

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

EWENTUALNE ROZPALENIE PIECYKA „NA SUCHO” SPOWODUJE USZKODZENIE URZĄDZENIA.

- Piecyk zaprojektowany został do ogrzewania wody poprzez proces automatycznego spalania w palenisku granulatu drzewnego, zwanego peletem.

- Jedyne zagrożenia, jakie powstać mogą w skutek użytkowania urządzenia wynikać mogą z nieprzestrzegania zasad instalacji oraz z bezpośredniego kontaktu z wewnętrznymi częściami elektrycznymi, które są pod napięciem, z kontaktu z ogniem, nagrzanymi elementami piecyka (szyba, przewody, odprowadzenie gorącego powietrza) bądź wprowadzenia do paleniska niedozwolonych substancji oraz nieprawidłowej konserwacji.

- Na wypadek wadliwego działania któregoś z komponentów, piecyk jest wyposażony w urządzenia zabezpieczające, które gwarantują jego wygaszenie, na które należy pozwolić bez żadnych ingerencji.

- Aby piecyk mógł działać prawidłowo należy ściśle przestrzegać instrukcji podanych w niniejszej publikacji w fazie instalacji urządzenia.

- Gdy piecyk pracuje drzwiczki muszą być zamknięte: proces spalania jest sterowany automatycznie i nie ma konieczności wykonywania żadnych dodatkowych czynności.

- Jako paliwa używać wyłącznie peletu drzewnego o średnicy 6 mm.

- W żadnym wypadku nie wprowadzać do paleniska i do zasobnika obcych przedmiotów i substancji.

- Do czyszczenia kanału dymowego nie stosować produktów palnych.

- Nie czyścić gorącego pieca.

- Palenisko i zasobnik czyścić wyłącznie odkurzaczem. Nie zasysać gorącego popiołu.

- Szybę należy czyścić NA ZIMNO przeznaczonymi do tego produktami (np. GlassKamin) i szmatką. Nie czyścić gorącej szyby.

- Upewnić się, że piecyk zostanie ustawiony i uruchomiony przez serwis fi rmy Edilkamin, zgodnie ze wskazaniami zawartymi w niniejszej karcie produktowej. Jest to warunek niezbędny dla aktywacji gwarancji.

- Podczas pracy piecyka przewody odprowadzające oraz drzwiczki nagrzewają się do wysokich temperatur. Nie należy pozostawiać w bezpośredniej bliskości pieca przedmiotów nieodpornych na działanie wysokich temperatur.

- NIGDY nie używać paliw płynnych do rozpalenia pieca lub podsycenie ognia.

- Nie zasłaniać otworów wentylacyjnych w pomieszczeniu gdzie piecyk pracuje, ani otworów doprowadzających powietrze do pieca.

- Nie doprowadzać do zamoczenia urządzenia, nie zbliżać się do części pod napięciem z mokrymi dłońmi.

- Nie zakładać redukcji na przewody odprowadzania spalin.

- Piecyk można zainstalować wyłącznie w pomieszczeniach spełniających wymogi przeciwpożarowe, oraz posiadających wszelkie wymagane do instalacji i funkcjonowania pieca parametry (doprowadzenia i odprowadzenia).

- Piecyk musi być umieszczony w pomieszczeniu, w którym temperatura jest wyższa od 0°C.

- W bezpośredniej bliskości piecyka nie wolno umieszczać przedmiotów wrażliwych na ciepło.

- Uywać odpowiednich dodatków zapobiegających zamarzaniu wody w instalacji.

- Jeśli twardość wody dostarczanej do instalacji jest wysza niż 35°F, należy użyć środka zmiękczającego. Patrz dpowiednie normy dotyczące Uzdatniania wody w domowych instalacjach grzewczych.

• W RAZIE NIEPOWODZENIA PODCZAS PIERWSZE-GO

ROZPALENIA NIE POWTARZAĆ ROZPALENIA PR-ZED

OPRÓŻNIENIEM PALNIKA (ŻEBY UNIKNĄĆ USZKODZENIA URZĄDZENIA)

- UWAGA: pelet usunięty z paleniska nie może być umieszczany w zasobniku.

WAŻNE !!!

W przypadku powstania zarzewia pożaru w piecyku, przewodzie spalinowym lub w kominie należy:

- odciąć zasilanie elektryczne

- użyć gaśnicy Intervenire con estintore ad anidride carbonica CO _2

- wezwać straż pożarną

NIE PRÓBOWAĆ GASIĆ OGNIA WODĄ!

Następnie, przed przywróceniem piecyka do działania, zwrócić się do Autoryzowanego Serwisu z prośbą o skontrolowanie urządzenia oraz do kominiarza z prośbą o sprawdzenie komina..

CECHY TECHNICZNE

Piecyk wykorzystuje jako paliwo pelet, który jest granulatem wykonanym ze sprasowanych odpadów drzewnych, proces spalania jest sterowany elektronicznie.

Ciepło pochodzące z procesu spalania jest przekazywane głównie do wody i w niewielkiej części, poprzez promieniowanie, do otoczenia.

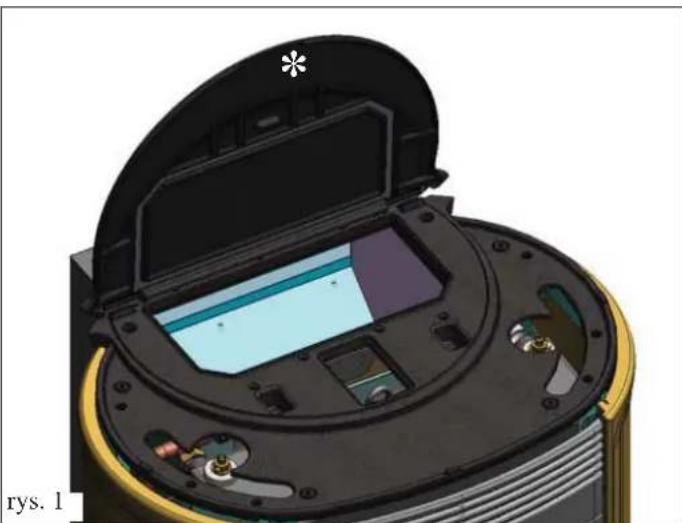

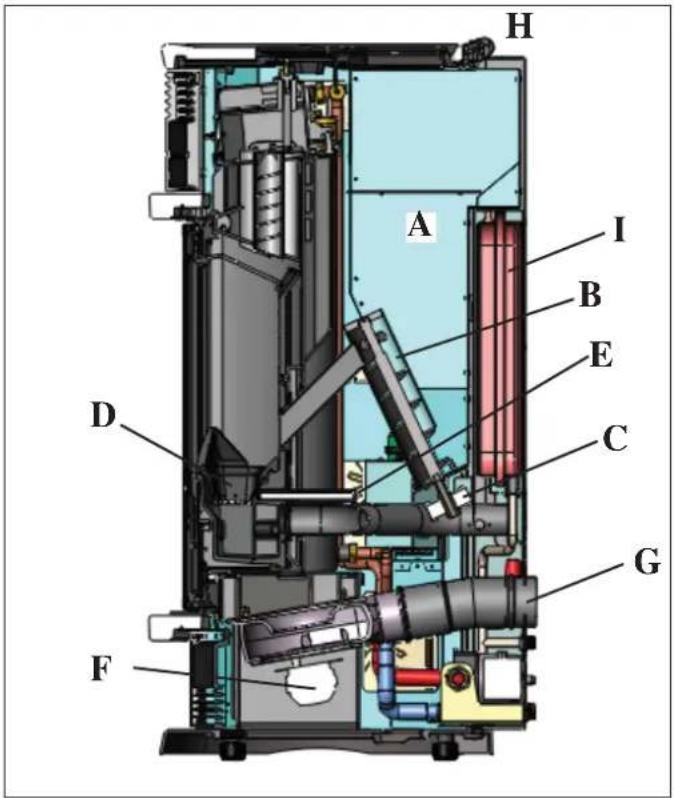

W tylnej części piecyka umieszczony jest zasobnik na pelet (A), który napełniany jest przez pokrywę umieszczoną z tyłu na szczycie piecyka.

Pelet pobierany jest z zasobnika (A) i za pośrednictwem podajnika ślimakowego (B) napędzanego przez motoreduktor (C) przenoszony zostaje do paleniska (D).

Pelet rozpalany jest strumieniem gorącego powietrza ogrzewanego przez zapalnik elektryczny (E) i zasysanego do wnętrza paleniska.

Powietrze do procesu spalania pobierane jest z pomieszczenia (w którym musi znajdować się doprowadzenie powietrza z zewnątrz) przez wentylator odśrodkowy (F).

Powstałe w procesie spalania spaliny usuwane są z paleniska za pośrednictwem tego samego wentylatora odśrodkowego (F) oraz odprowadzane na zewnątrz przez otwór w dolnej tylnej części pieca (G).

Popioły spadają pod i obok paleniska, skąd muszą być usuwane regularnie przez użytkownika przy użyciu odkurzacza, zawsze na zimno.

Woda znajdująca się w piecyku podgrzewa się i jest przesyłana za pomocą wbudowanej w piec pompy, do instalacji grzewczej.

Piec posiada również wbudowany zamknięty zbiornik wyrównawczy (I) i ciśnieniowy zawór bezpieczeństwa. Ilość paliwa oraz odprowadzanie spalin i doprowadzenie powietrza do spalania regulowane są za pomocą karty elektronicznej, co pozwala na uzyskanie optymalnej wydajności procesu spalania oraz niskich emisji pyłów. Na gornej płycie piecyka zainstalowany jest panel sterowania (H), który umożliwia sterowanie piecykiem oraz służy do wyświetlania wszystkich faz działania.

Piecyk posiada z tyłu port szeregowy umożliwiający podłączenie (za pomocą opcjonalnego kabla o kodzie 6405600 urządzeń do zdalnego sterowania piecem (takie jak modem telefoniczny, termostat pokojowy, itp.).

Tryby pracy

(wiecej szczegółów na stronie 190)

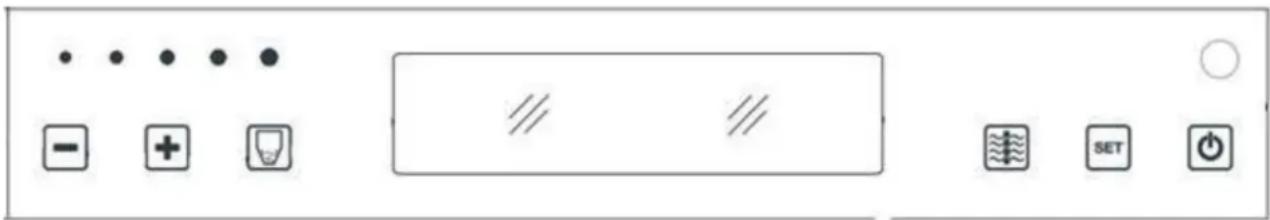

Na panelu piecyka ustawia się żądaną temperaturę wody w instalacji (zaleca się średnio 70°C) i piec dostosowuje moc pracy, tak, aby utrzymać lub osiągnąć taką temperaturę. W małych instalacjach możliwe jest zastosowanie funkcji Eco (piec gasi się i zapala ponownie w zależności od temperatury wody).

LEONARDO® to system zabezpieczający i regulujący spalanie, który umożliwia optymalne działanie piecyka w każdych warunkach, dzięki dwóm czujnikom, które odczytują poziom ciśnienia w komorze spalania oraz temperaturę spalin.

Odczyt a następnie optymalizacja parametrów odbywa się w sposób ciągły, tak aby w czasie rzeczywistym były korygowane wszelkie nieprawidłowości w działaniu. System pozwala uzyskać stałe spalanie poprzez automatyczne regulowanie ciągu na podstawie cech przewodu kominowego (liczby kolan, długości, kształtu, średnicy, itp.) oraz warunków otoczenia (wiatru, wilgotności, ciśnienia atmosferycznego, montażu na dużej wysokości względem poziomu morza, itp.).

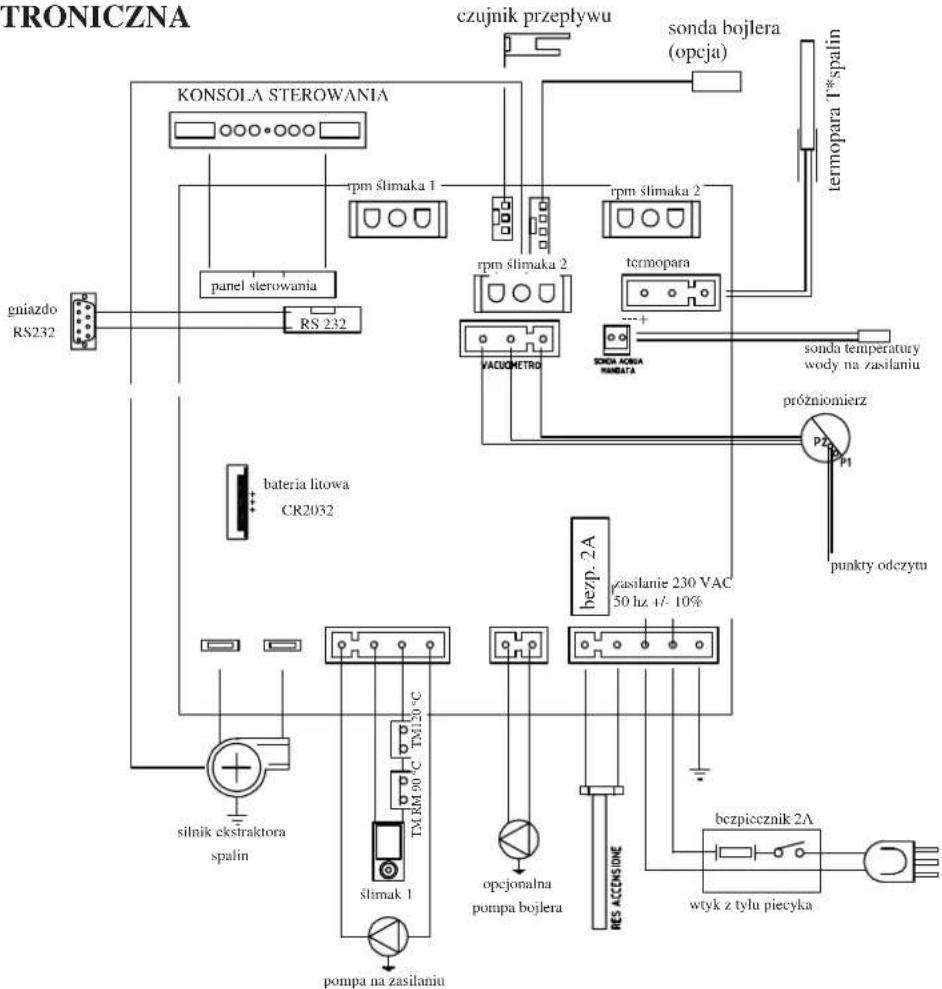

• KARTA ELEKTRONICZNA

PORT SZEREGOWY

Na wyjściu szeregowym RS232 przy użyciu odpowiedniego przewodu (kod 640560) autoryzowany serwis może zainstalować opcjonalne urządzenia dla zdalnego sterowania załączeniami i wygaszeniami piecyka, np. sterownik telefoniczny, termostat pokojowy.

BATERIA PODTRZYMUJĄCA

Na płycie elektronicznej znajduje się bateria podtrzymująca pamięć sterownika (typ CR 2032 o poj. 3 Volt). Sygnalizacja jej wyczerpania jest konsekwencją normalnego zużywania się (nie jest uznawane za wadę produktu) “Control. Batteria”. Bliższych informacji możeudzielić Państwu personel techniczny dokonujący pierwszego uruchomienia piecyka.

BEZPIECZNIK

na wtyku z wyłącznikiem, umieszczonymz tyłu piecyka, umieszczone są dwa bezpieczniki, z których jeden jest działający * a drugi zapasowy **.

• ANDE: ceramika w kolorze kremowym, czerwonym, jasno-brązowym.
• ALPEN: piaskowiec
• FUJI: ceramika w kolorze kremowym, czerwonym, jasno-brązowym.
• URAL: stal lakierowana na szaro.

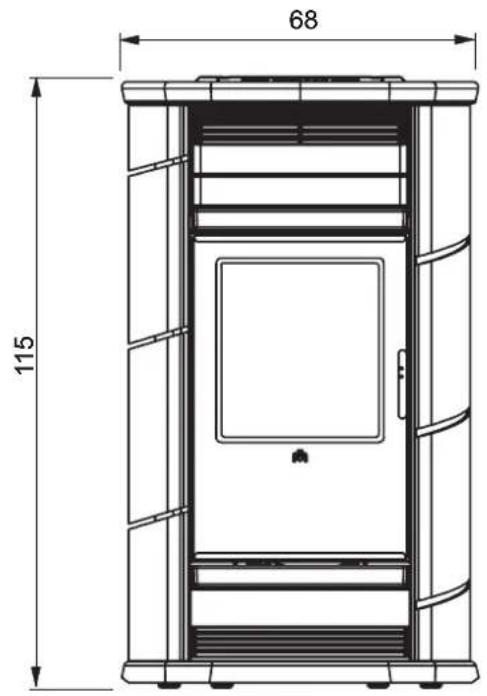

PRZÓD

68 115

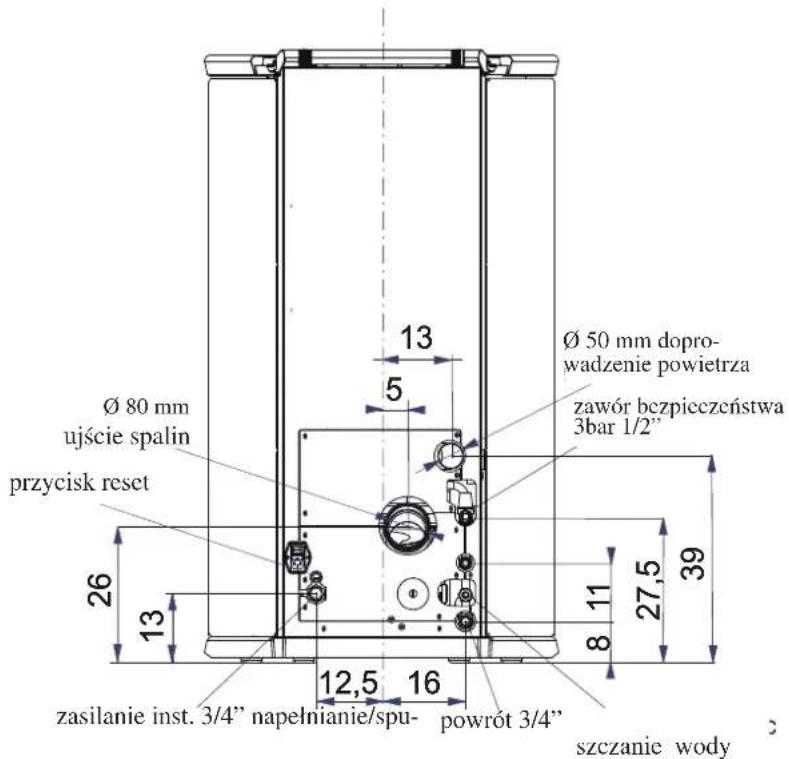

TYL

Ø 80 mm ujście spalin przycisk reset 13 5 Ø 50 mm dopro- wadzenie powietrza zawór bezpieczeństwa 3bar 1/2" 26 13 12,5 16 zasilanie inst. 3/4" napełnianie/spu- powrót 3/4" 8 11 27,5 39 szczanie wody

BOK

60 115

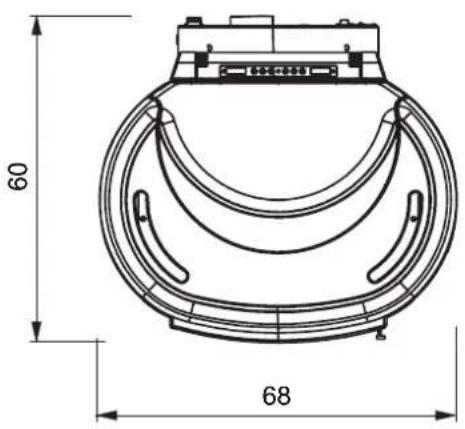

RZUT

60 68

WYMIARY DOTYCZĄ WSZYSTKICH 4 MODELI

CECHY TECHNICZNE

CECHY TERMOTECHNICZNE w myśl EN 14785
Moc znamionowa 18 kW
Moc znamionowan oddawana do wody 15 kW
Sprawność całkowita około	90	%
Emisja CO (13% O_2 ) 0,020 %
Maks. ciśnienie 3bar
Ciśnienie robocze 1,5 bar
Temperatura spalin na wyjściu z próby EN 4785/303/5	141	°C
Minimalny ciąg	12 / 5	Pa
Liczba godzin bezobstugowej pracy min/max	5 / 21	godz
Zużycie paliwa min/max	1,1 / 4,2	kg/h
Pojemność zasobnika	26	kg
Ogrzewana kubatura * 470 m^3
Waga z opakowaniem ALPEN / ANDE / FUJI / URAL	309 / 270 / 284 / 267	kg
Średnica przewodu kominowego (końcówka męska)	80	mm
Średica przewodu doprowadzenia powietrza (końcówka męska)	50	mm

* Ogrzewaną kubaturę obliczono z założeniem odpowiedniej izolacji budynku i zapotrzebowaniu cieplnym 33 Kcal/m3 na godz.
* Istotne jest uwzględnienie umiejscowienia piecyka w ogrzewanym pomieszczeniu.

CECHY ELEKTRYCZNE
Zasilanie 230Vac +/- 10% 50 Hz
Wyłącznik on/off tak
Średnia pochłanianą moc 120 W
Prąd pochłanianą podczas rozpalania	400 W
Częstotliwość pilota	podczerwień
Zabezpieczenie głównego zasilania * (patrz str. 181)	Bezpiecznik 2AT, 250 Vac 5x20
Zabezpieczenie karty elektronicznej * Bezpiecznik 2AT, 250 Vac 5x20

UWAGA

1) należy wziąć pod uwagę, że urządzenia zewnętrzne mogą powodować zakłócenia działania karty elektronicznej piecyka. 2) uwaga: interwencje na komponentach znajdujących się pod napięciem, konserwacje i/lub kontrole muszą być wyko- nywane przez wykwalifikowany personel. (Przed wykonaniem jakiejkolwiek czynności konserwacji należy odłączyć piecyk od zasilania elektrycznego).

Powyższe dane są orientacyjne.

EDILKAMIN zastrzega sobie prawo do wprowadzania, bez uprzedzenia, zmian mających na celu polepszenie wydajności.

CECHY TECHNICZNE

- KOMPONENTY - URZĄDZENIA ZABEZPIECZAJĄCE I POMIAROWE

Termopara spalin

znajduje się na odprowadzeniu spalin, odczytuje ich temperaturę. Steruje fazą rozpalania i w razie zbyt niskiej lub zbyt wysokiej temperatury uruchamia fazę blokady.

Czujnik przepływu powietrza

znajduje się w przewodzie doprowadzającym powietrze, odczytuje natężenie przepływu powietrza do spalania, kiedy nie jest prawidłowe powoduje to problemy z podciśnieniem w obwodzie spalin i wygaszenie pieca.

Termostat bezpieczeństwa na ślimaku

Umieszczony blisko zasobnika na pelet. Do jego zadziałania dochodzi kiedy temperatura wewnątrz piecyka jest zbyt wysoka. Blokuje załadunek peletu i powoduje wygaszenie piecyka.

Sonda temperatury wody

Odczytuje temperaturę wody w części kotłowej piecyka, przesyłając do karty sterującej informacje umożliwiające regulację pracy npompy i modulację mocy pieca. W przypadku zbyt wysokiej temperatury wody uruchomiona zostaje blokada piecyka.

Termostat bezpieczeństwa w układzie wodnym

Odczytuje temperaturę wody w części kotłowej piecyka. W przypadku zbyt wysokiej temperatury, wyłącza alarmowo urządzenie odcinając zasilanie elektryczne motoreduktora. W przypadku jego zadziałania konieczne jest jego odblokowanie poprzez wciśnięcie przycisku zwalniającego blokadę z tyłu piecyka. (str. 182).

Zawór ciśnieniowy

Po osiągnięciu ciśnienia znamionowego spuszcza wodę z piecyka, co wymaga w konsekwencji jej uzupełnienia.

UWAGA: pamiętać, by podłączyć spust do kanalizacji!

Zapalarka

Powoduje zapłon peletu strumieniem gorącego powietrza. Pozostaje załączona do czasu zakończenia fazy rozpalania. Jest to część ulegająca zużyciu.

Wyciąg spalin

„Wyrzuca” na zewnątrz spaliny i poprzez wytworzone podciśnienie zaciąga powietrze do spalania.

Próżniomierz

Umieszczony na wyciągu spalin odczytuje wartość podciśnienia w komorze spalania (wzgledem ciśnienia otoczenia).

Termostat bezpieczeństwa na zasobniku

Zamontowany na systemie załadunku peletu z zasobnika. Kiedy temperatura w piecyku jest zbyt wysoka blokuje załadunek peletu i powoduje wygaszenie piecyka.

Pompa cyrkulacyjna

Tłoczy wodę z piecyka do instalacji CO.

Naczynie przeponowe

Ma funkcję „pochłaniania” objętości wody, w przypadku wzrostu temperatury wody, a w konsekwencji jej ciśnienia.

Ważne: w zależności od wielkości instalacji instalator musi ocenić, czy nie trzeba zastosować drugiego naczynia przeponowego na układzie.

Motoreduktor

Napędza ślimak, umoŚliwiając załadunek peletu z zasobnika do komory paleniska.

Manometr

Znajduje się z lewej tylnej strony pieca, pozwala odczytać ciśnienie wody w urządzeniu.

Zalecane ciśnienie podczas pracy piecyka wynosi ok. ,5 bara.

Zawór spustowy

umieszczony wewnątrz piecyka w dole po lewej stronie; służy do spuszczania wody z piecyka.

Ręczne zawory odpowietrzające:

Znajdują się w górnej części urządzenia (zob. str. 189) i pozwalają odpowietrzyć piecyk po jego napełnieniu wodą.

UWAGA: W PRZYPADKU AWARYJNEGO ZATRZYMANIA PRACY PIECYKA URZĄDZENIE POKAZUJE PRZYCZYNE NA

WYŚWIETLACZU I ZAPISUJE BLOKADE W PAMIĘCI.

Podłączenie do instalacji wodnej musi być wykonane przez wykwalifi kowany personel techniczny.

Jeżeli w instrukcji nie jest określone inaczej, należy postępować wg lokalnych przepisów obowiązujących w kraju instalacji.

W przypadku instalacji w budynkach wielorodzinnych, należy poprosić o zgodę administrację budynku.

SPRAWDZENIE KOMPATYBILNOŚCI Z INNYMI URZĄDZENIAMI

NIE należy instalować piecyka na pelet w pomieszczeniach, gdzie pracują już urządzenia grzewcze na gaz typu B (np. kotły gazowe, piecyki lub urządzenia z okapem wyciągowym) ponieważ mogłyby powodowa podciśnienie w pomieszczeniu zakłócając działanie tych urządzeń lub samego piecyka.

SPRAWDZENIE PODŁĄCZENIA ELEKTRYCZNEGO (wtyczkę podłączać w łatwo dostępnym miejscu)

Piecyk dostarczany jest wraz z przewodem zasilającym, którego wtyczkę należy podłączyć do gniazda 230V 50 Hz, najlepiej wyposażonego w wyłącznik elektromagnetyczny.

W przypadku, gdy wtyczka znajduje się w miejscu trudno dostępnym Klient powinien umieścić przed piecykiem urządzenie odcinające zasilanie (wyłącznik).

Skoki napięcia powyżej 10% mogą negatywnie wpływać na pracę piecyka.

Instalacja elektryczna musi być prawidłowo wykonana, należy przede wszystkim sprawdzić sprawność obwodu uziemienia.

Linię zasilającą wykonać z przewodu o przekroju odpowiadającym mocy urządzenia.

Niesprawne działanie obwodu uziemienia może być powodem złego funkcjonowania piecyka, za które Edilkamin nie ponosi żadnej odpowiedzialności.

ODLEGŁOŚCI BEZPIECZNE ZE WZGLEĐU NA PRZE- PISY PRZECIWPOŻAROWE

Aby piecyk działał prawidłowo musi być wypoziomowany. Sprawdzić nośność podłogi.

Piecyk musi być zainstalowany z zachowaniem następują-cych warunków:

- minimalna odległość z boków i z tyłu od materiałów niepalnych - 20 cm

- przed piecykiem nie mogą się znajdować materiały średniopalne w odległości mniejszej niż 80 cm.

- jeśli piec jest instalowany na podłodze z materiałów palnych, należy pod nim umieścić płytę z materiału izolacyjnego wystającą przynajmniej 20 cm po bokach i 40 cm z przodu. Jeśli zachowanie tych odległości nie będzie możliwe, należy użyć odpowiednich zabezpieczeń techniczno-budowlanych aby uniknąć ryzyka pożaru. W przypadku podłączenia do ściany z drewna lub innego palnego materiału konieczne jest zaizolowanie rury odprowadzającej spaliny włóknem ceramicznym lub innym materiałem o takich samych cechach.

DOPROWADZENIE POWIETRZA

Do pomieszczenia, w którym ma być zainstalowany piecyk od tyłu urządzenia musi zostać doprowadzone z zewnątrz kanałem wentylacyjnym o przekroju co najmniej 80 cm2, powietrze niezbędne do spalania.

Alternatywnie można doprowadzić powietrze bezpośrednio do pieca przez przedłużenie stalową rurą φ 5 cm podłączoną do otworu z tyłu piecyka. Rura nie może być dłuższa niż 1 m i nie może posiadać kolan. Wzdłuż przewodu poboru powietrza należy zapewnić wolną przestrzeń o przekroju min.12cm². Zewnętrzny końcowy odcinek musi być zakończony kolanem 90° do dołu lub osłoną chronicą przed wiatrem oraz siatką przeciw owadom, która jednak nie zredukuje przekroju przelotowego poniżej 12 cm².

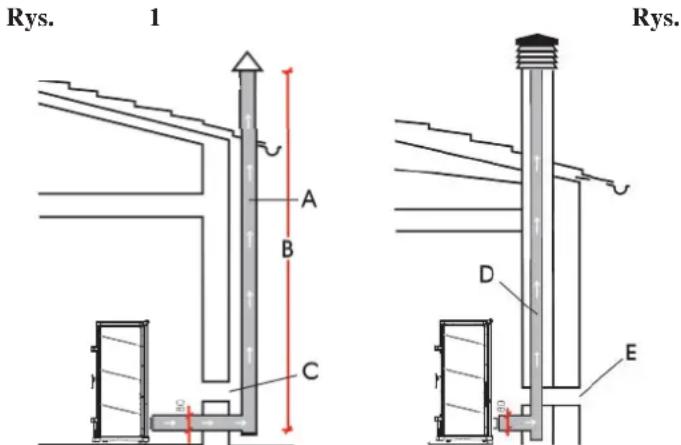

ODPROWADZENIE SPALIN

Piecyk musi posiadać własny system odprowadzania (nie wolno korzystać z kanału spalinowego, do którego podłączone są inne urządzenia).

W Niemczech odprowadzenie spalin może się odbywać poprzez przewód używany przez wiele urządzeń po uprzedniej weryfi kacji dokonanej przez kominiarza.

Spaliny są odprowadzane przez króciec o średnicy 8 cm znajdujący się z tyłu piecyka.

Spaliny z piecyka odprowadzamy na zewnątrz za pomocą przewodów stalowych posiadających certyfikat EN 1856. Rurę należy hermetycznie uszczelnić. Do uszczelnienia i ewentualnej izolacji użyć materiałów odpornych na wysokie temperatury (silikon lub masa odporna na wysokie temperatury).

Jedyny dozwolony odcinek poziomy może mieć długość do 2 m. Maksymalnie 3 kolana (max 90°). Jeżeli nie podłączamy odprowadzenia spalin do przewodu kominowego, należy wykonać odcinek pionowy o długości przynajmniej 150 cm, zakończony parasolem chroniącym przed wiatrem (patrz

UNI10683). W przypadku kanału zewnętrznego należy go odpowiednio zaizolować. Jeżeli przewód spalinowy wchodzi do przewodu kominowego, musi on być przystosowany do spalin pochodzących ze spalania paliw stałych, a jeśli jego średnica przekracza 150 mm należy wprowadzić do wewnątrz wkład rurowy o odpowiedniej średnicy i z odpowiednich materiałów (np. stal ∅ 80 mm). Wszystkie odcinki przewodu spalinowego muszą być dostępne celem kontroli drożności.

Kominy i przewody spalinowe, do których podłączone są urządzenia na paliwo stałe muszą być czyszczone przynajmniej raz w roku (sprawdzić czy istnieją odpowiednie normy w tym zakresie w kraju użytkowania piecyka). Brak regularnej kontroli i czyszczenia zwiększa prawdopodobieństwo wystąpienia pożaru w kominie. W przypadku jego wystąpienia należy postępować następująco: nie gasić pożaru wodą; opróżnić zasobnik peletu.

Przed ponownym uruchomieniem urządzenia skontaktować sięz wyspecjalizowanym personelem.

Piecyk jest przeznaczony do użytkowania w każdych warunkachklimatycznych. W przypadku szczególnych warunków np. silnego wiatru mogą zadziałać systemy zabezpieczające powodujące wyłączenie piecyka. W takim przypadku nie włączać urządzenia z wyłączonymi zabezpieczeniami, jeśli problem nadal występuje wezwać serwis producenta.

PRZYKŁADY

Rys. 1 A B C D E Rys.

A: kanał spalinowy stalowy izolowany
B: minimalna wysokość 1,5 m, ale zawsze ponad poziom kalenicy
C-E: doprowadzenia powietrza z zewnątrz (min. 80cm2 przekroju efektywnego)
D: stalowy wkład wewnątrz istniejącego murowanego przewodu kominowego.

KOMIN

Podstawowe parametry jakie musi spełniać to:

- wewnętrzny przekrój u podstawy musi odpowiadać przekrojowi przewodu kominowego;

- przekrój wylotu nie może być mniejszy niż dwukrotność przekroju przewodu kominowego;

- umiejscowienie na wolnej przestrzeni, ponad szczytem dachu i poza strefami odpływu.

INSTALACJA

• PRZYŁĄCZA HYDRAULICZNE:

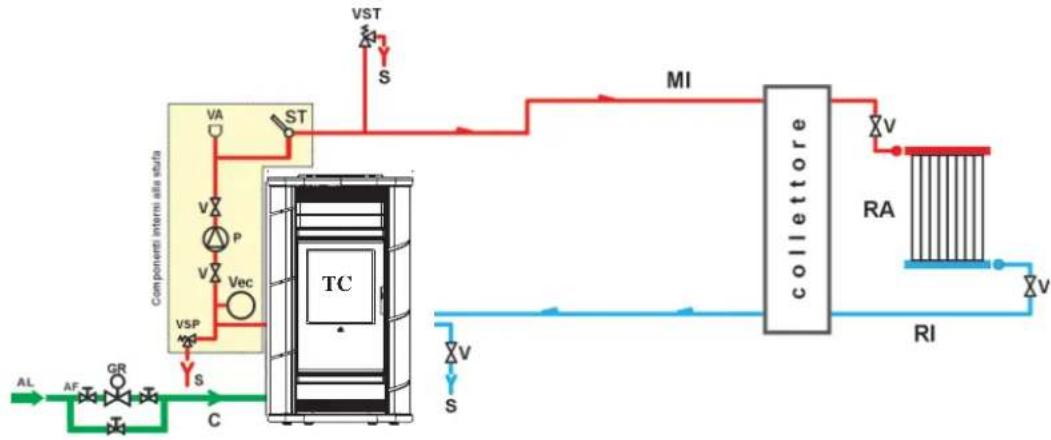

INSTALACJA CENTRALNEGO OGRZEWANIA Z PIECYKIEM JAKO JEDNYM ŻRÓDŁEM CIEPŁA

LEGENDA

AF: Zimna woda

AL: Zasilanie z sieci

C: Napelnianie/Uzupełnianie

GR: Reduktor ciśnienia

MI: Zasilanie instalacji

P: Pompa (cyrkulacyjna)

RA: Kaloryfery

RI: Powrót z instalacji

S: Spust

ST: Sonda Temperature

TC: Piecyk

V: Zawór kulowy

VA: Automatyczny zawór odpowiedzający

Vec: Zamknięte naczynie przeponowe

VSP: Zawór bezpieczeństwa

VST: Termiczny zawór spustowy

INSTALACJA CENTRALNEGO OGRZEWANIA Z PIECYKIEM POŁĄCZONYM Z OGRZEWAC-ZEM ŁAZIENKOWYM

ACS: Ciepła woda użytkowa

AF: Zimna woda

AL: Zasilanie z sieci

C: Napełnianie/Uzupełnianie

GR: Reduktor ciśnienia

MI: Zasilanie instalacji

P: Pompa (cyrkulacyjna)

RA: Kaloryfery

RI: Powrót z instalacji

S: Spust

SB: Ogrzewacz łazienkowy

ST: Sonda Temperature

TC: Piecyk

V: Zawór kulowy

VA: Automatyczny zawór odpowiedzający

Vec: Zamknięte naczynie przeponowe

VSP: Zawór bezpieczeństwa

VST: Termiczny zawór spustowy

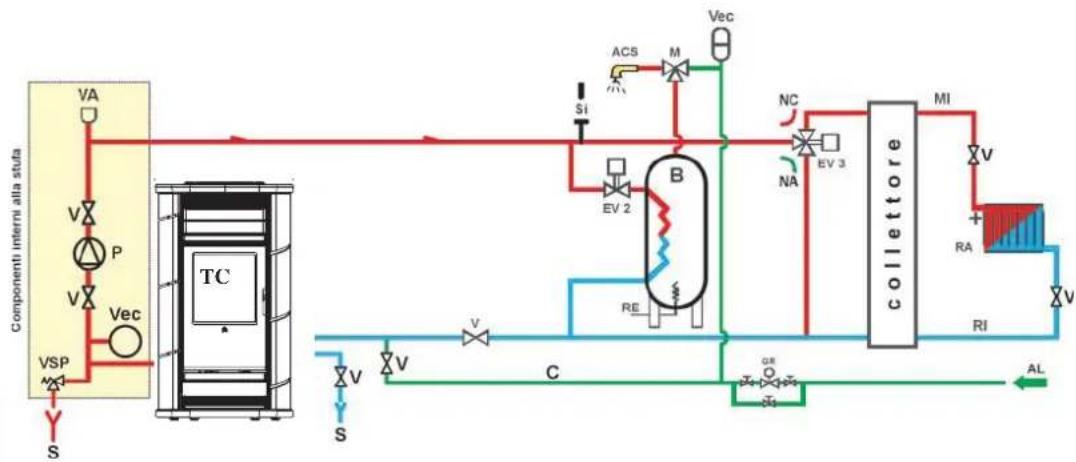

INSTALACJA CENTRALNEGO OGRZEWANIA Z PIECEM JAKO JEDNYM ŻRÓDŁEM CIEPŁA Z WYTWARZANIEM CIEPŁEJ WODY UŻYTKOWEJ ZA POMOCĄ BOJLERA

LEGENDA

ACS: Ciepła woda użytkowa

AL: Zasilanie z sieci

B: Bojler

C: Napełnianie/Uzupełnianie

CE: Centralka elektroniczna

EV2: Elektrozawór 2-drogowy

EV3: Elektrozawór 3-drogowy NA: Normalnie otwarty NC: Normalnie zamknięty

GR: Reduktor ciśnienia

MI: Zasilanie instalacji

P: Pompa (cyrkulacyjna)

RA: Kaloryfery

RI: Powrót z instalacji

S: Spust

TC: Piecyk

V: Zawór kulowy

Vec: Zamknięte naczynie przeponowe

VSP: Zawór bezpieczeństwa

UWAGA: Schematy mają charakter przykadowy, właściwe wykonanie instalacji należy do instalatora.

AKCESORIA:

Na schemacie powyżej przewidziano zastosowanie akcesoriów dostępnych w cenniku Edilkamin

Ponadto dostępne są również poszczególne elementy (wymiennik, zawory, itp.), prosimy zwrócić się do dystrybutora.

MONTAŻ OBUDOWY ANDE/FUJI

szt. 4 silikonowe podkładki pod górną płytę ceramiczną

szt. 8 podkładek M6

szt. 2 tulejki

szt. 16 silokonowych podkładek pod kafle ceramiczne

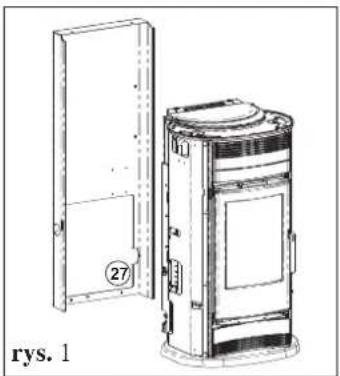

MONTAŻ KAFLI BOCZNYCH (rys. 1-2)

• Zdemontować płytę tylną (27).

w modelu FUJI (rys. 3-4)

• Nasunąć kafle ceramiczne (114-115) na blaszki (6)
• Umieścić 2 silikonowe podkładki dystansowe (150) w tylnej części między żeliwną podstawą a dolną prawą płytą cermiczną (115) patrz element Y - str. 4.
• Żeby górna prawa oraz lewa dolna okładzina ceramiczna były zamocowane prawidłowo należy użyć śrub do regulacji blokady znajdujących się na ocynkowanych ściankach bocznych korpusu (rys. 5-6).
• Bok prawy (rys. 5): Ustawić śrubę mocującą na styku z górną prawą płytką ceramiczną (114).
• Bok lewy (rys. 6): Zdjąć górną lewą płytkę ceramiczną (115) i ustawić śrubę na styku z dolną lewą pytką ceramiczną (114).
• Zamontować z powrotem górną lewą płytkę (115).

w modelu ANDE (rys. 8-9)

UWAGA: Blaszki, ponieważ są wykonane metodą odlewania, moga się lekko różnic między sobą na wysokość. Aby zniwelować ewentulane różnice wysokości można użyć silikonowych podkładek dystansowych (150 - rys. 4-9) co nie wpływa na estetykę piecyka.

• Nasunąć kafle ceramiczne (70) na blaszki (6)
• Zamontować z powrotem płyte tylną (27).

MONTAŻ GÓRNEJ WSTAWKI CZOŁOWEJ ANDE/FUJI (rys. 10-11)

• Wysunąć do góry górną żeliwną kratkę (19) i wcisnąć górną wstawkę czolową (72) opierając ją na metalowym froncie (12) znajdującym się nad drzwiczkami.
• Przymocować wstawkę 2 śrubami M6x25 (uywając klucza imbusowego).
  Przed wykonaniem tej operacji konieczne jest otwarcie drzwiczek.

UWAGA: Dla zapewnienia prawidłowego montażu górnej wstawki czołowej (72) należy umieścić midzy nią a metalowym frontem (12) tulejkę dostarczaną z piecykiem, jak pokazano na rys. 11.

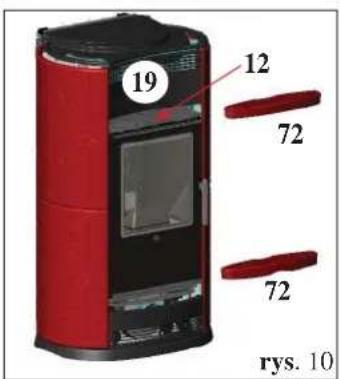

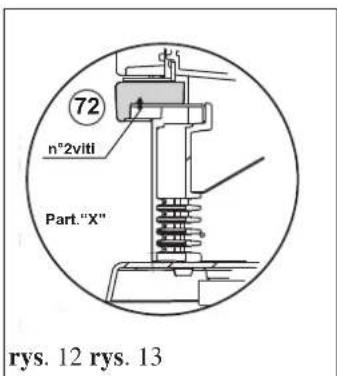

MONTAŻ DOLNEJ WSTAWKI CZOŁOWEJ ANDE/FUJI (rys. 10-12)

- Włożyć wstawkę (72) i przymocować ją 2 śrubami M6x12 (używając klucza imbusowego) jak pokazano na rys. 12 - element X.

19 12 72 72 rys. 10

Part."Z" 72 tulejka vite 12 rys. 11

MONTAŻ OBUDOWY ANDE/FUJI

72 n°2viti Part."X" rys. 12 rys. 13

* 73

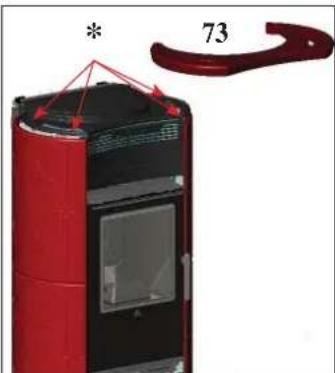

MONTAŻ CERAMICZNEJ PŁYTY GÓRNEJ ANDE/FUJI (rys. 13)

• Umieścić 4 podkładki dystansowe do ceramiki (*) w odpowiednich 4 otworach w żeliwnej płycie górnej i nałożyć ceramiczną płytę górną (73)
• Tam gdzie to komieczne umieścić między silikonową podkładką dystansową a żeliwną płytą górną podkładkę.

UWAGA:

• czerwona emalia, która są pokryte płytki ceramiczne posiada równomiernie rozmieszczone na całej powierzchni drobne rysy (pekniecia).
  Nie jest to wada ale cecha charakterystyczna emalii aplikowanej na majolikę o nazwie "cracle".
• Elementy ceramiczne, (majolika) są odlewane i lakierowane ręcznie i mog posiadać drobne niedoskonałości (małe nadlewy lub porowatą powierzchnię lakieru), co nie wpływa negatywnie na ich jakość, ale jest dowodem ręcznej obróbki.

MONTAŻ OBUDOWY URAL

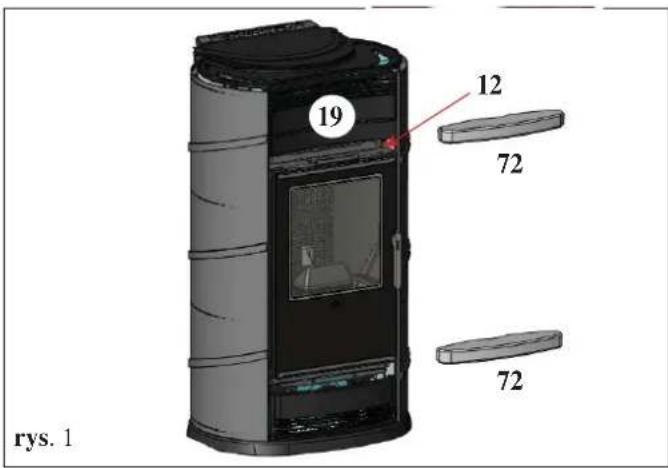

19 12 72 72 rys. 1

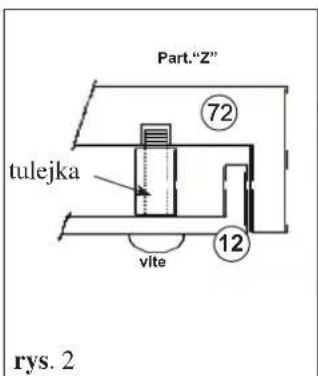

Part."Z" 72 tulejka vlte 12 rys. 2

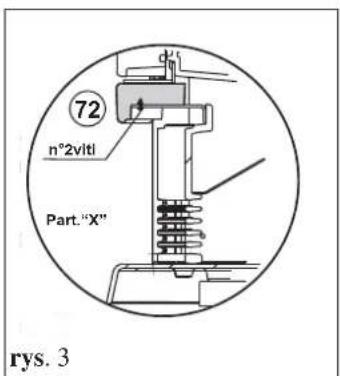

72 n°2viti Part."X" rys. 3

DROBNE ELEMENTY DOSTARCZANE Z PIECYKI-EM:

szt. 2 śruby M6x25

szt. 2 śruby M6x12

szt. 4 silikonowe podkładki pod górną płytę ceramiczną

szt. 8 podkładek M6

szt. 2 tulejki

Piecyk jest dostarczany ze ściankami metalowymi już zamontowanymi na korpusie, natomiast ceramiczne wstawki czołowe, dolna i górna (72) oraz ceramiczna płyta górna (90) muszą być zamontowane w następujący sposób.

MONTAŻ GÓRNEJ WSTAWKI CZOŁOWEJ (rys. 1-2)

• Wysunąć do góry górną żeliwną kratkę (19) i weisnąć górną wstawkę czołową (72) opierając ją na metalowym froncie (12) znajdującym się nad drzwiczkami.
• Przymocować wstawkę 2 śrubami M6x25 (uywając klucza imbusowego).

Przed wykonaniem tej operacji konieczne jest otwarcie drzwiczek.

UWAGA: Dla zapewnienia prawidłowego montażu górnej wstawki czołowej (72) należy umieścić midzy nią a metalowym frontem (12) tulejkę dostarczaną z piecykiem, jak pokazano na rys. 2.

* 90 rys. 4

MONTAŻ DOLNEJ WSTAWKI CZOŁOWEJ (rys. 1-3)

- Włożyć wstawkę (72) i przymocować ją 2 śrubami M6x12 (używając klucza imbusowego) jak pokazano na rys. 3 - element X.

MONTAŻ CERAMICZNEJ PŁYTY GÓRNEJ (rys. 4)

• Umieścić 4 podkładki dystansowe do ceramiki (*) w odpowiednich 4 otworach w żeliwnej płycie górnej i nałożyć ceramiczną płytę górną (73)
• Tam gdzie to komieczne umieścić między silikonową podkładką dystansową a żeliwną płytą górną podkładkę.

INSTRUKCJA OBSŁUGI

Pierwsze rozpalenie/Rozruch wykonywane przez Autoryzowany Serwis Edilkamin. Oddanie do użytku musi być wykonane w sposób określony w normie UNI 10683.

Wspomniana norma wskazuje operacje kontrolne jakie należy wykonać na miejscu, celem upewnienia sie co do prawidłowego działania systemu.

Serwis Techniczny Edilkamin, zajmie się również ustawieniem parametrów piecyka odpowiednio do rodzaju używanego peletu oraz warunków instalacji (np: cechy przewody kominowego).

Uruchomenie piecyka przez Autoryzowany Serwis Edilkamin jest niezbędne dla aktywowania gwarancji.

Serwis musi również:

- Sprawdzić, czy instalacja wodna jest wykonana prawidłowo i wyposażona w naczynie wzbiorecze wystarczające dla zapewnienia bezpieczeństwa.

Fakt, że w piecyku zainstalowano naczynie wzbiorcze nie jest gwarancją bezpieczeństwa instalacji, gdyż jego pojemność może okazać się zbyt mała, aby przejąć zwiększony przez wzrost temperatury nacisk słupa wody.

Dlatego instalator musi określić czy konieczne jest zastosowanie dodatkowego naczynia wzbiorczego, zależnie od rodzaju obsługiwanej instalacji.

- Podłączyć piecyk do instalacji elektrycznej i przeprowadzić test przekaźników.

- Napełnić piecyk wodą z instalacji poprzez kurek na urządzeniu, nie przekraczać zalecanego ciśnienie 1,5 bara.

Podczas napełniania odpowietrzyć pompę oraz otworzyć ręczny zawór odpowietrzający.

Przy kilku pierwszych rozpaleniach może pojawić się nieprzyjemny zapach farby, który w krótkim czasie zanika.

Przed pierwszym uruchomieniem piecyka należy sprawdzić:

==> Prawidłowość instalacji.

==> Zasilanie elektryczne.

==> Zamykanie drzwiczek, które muszą być szczelne.

==> Czystość palnika.

==> Wizualizację na wyświetlaczu stanu oczekiwania - stand- by: godzina i temperatura

ZAŁADUNEK PELETU DO ZASOBNIKA

Aby uzyskać dostęp do zasobnika należy otworzyć obydwie klapy * (rys. 1).

UWAGA:

Podczas dosypywania peletu do działającego piecyka, a więc rozgrzanego, należy użyć specjalnej rękawicy.

Podczas pierwszego rozpalania należy odpowietrzyć urządzenie za pomocą ręcznego zaworu odpowietrzającego (V - rys. 2) znajdującego się pod górną płytą.

Operację należy powtarzać również w pierwszych dniach użytkowania piecyka a także przy każdym uzupełnieniu wody w instalacji. Obecność powietrza w instalacji uniemożliwia prawidłową pracę urządzenia.

W celu ułatwienia operacji odpowietrzania z piecykiem dostarczana jest gumowa rurka.

UWAGI odnośnie paliwa.

Piecyk został zaprojektowany i zaprogramowany do spalania peletu drzewnego o średnicy około 6 mm.

Pelet jest paliwem w formie cylindrycznego granulatu, uzyskiwanym w wyniku procesu wysokociśnieniowego prasowania odpadów drewnianych, bez zastosowania dodatkowych substancji klejących lub innych materiałów.

Sprzedawany jest zazwyczaj w workach o wadze 15 kg. Aby zapewnić prawidłową pracę piecyka NIE WOLNO spalać w nim innych materiałów poza peletem. Stwierdzenie wykorzystania w palenisku innych materiałów niż pelet (także drewna), co możliwe jest w wyniku badań laboratoryjnych, powoduje całkowitą utratę gwarancji na przedmiotoweurządzenie. Firma Edil Kamin zaprojektowała, przetestowała i zaprogramowała swoje produkty, aby gwarantowały one najlepszą wydajność przy opalaniu peletem o następujących parametrach:

średnica: 6 milimetrów

maksymalna długość: 40 mm maksymalna wilgotność: 8 %

kaloryczność: co najmniej 4100 kcal/kg

Korzystanie z granulatu o innych parametrach powoduje konieczność przeprogramowania piecyka, analogicznego do tego wykonywanego przez serwis w trakcie pierwszego uruchomienia.

Opalanie nieodpowiednim peletem może prowadzić ponadto do: zmniejszenia sprawności, nieprawidłowości w funkcjonowaniu, zapychania się urządzenia, zabrudzenia szyby, niepełnego spalania, itp.

Prosta ocena peletu może zostać przeprowadzona wizualnie: Pelet dobrej jakości: gładki, równej długości, zbity.

Pelet nieodpowiedni: popękany na długości i szerokości, niedostatecznie zbity, nierównej długości, z obecnością ciał obcych.

INSTRUKCJA OBSŁUGI

Panel sterowania

klawisz 0/1: do rozpalania i wygaszania (przytrzymać wciśnięty przez 2"), oraz do wyjścia z menu podczas programowania

Krótkie wciśnięcie powoduje przełączenie piecyka z trybu rcznego na automatyczny, przytrzymanie przycisku (przez 2") umożliwia wejście do menu programowania.

do zwiększania różnych wartości ustawień

do zmniejszania różnych wartości ustawień; przytrymanie wciśniętego przez 5 dekund powoduje zablokowanie klawiatury, kolejne wciśnięcie na 5 sekund odblokowuje klawiaturę

(klawisz załadunek peletu/rezerwa)

Każde wciśnięcie informuje pamięć karty elektronicznej, że zostało załadowane 15 kg peletu do zasobnika, wciśnięcie i przytrzymanie na 5" zeruje liczbę kilogramów wprowadzonych i pozostałych w zasobniku

Klawisz bojler: wciśnięcie klawisza bojler umożliwia przejście do ustawienia temperatury w eventualnym bojlerze/zewnętrznym zasobniku na CWU, którą ustawia się za pomocą klawiszy +/-. Uzyskanie tej opcji regulacji wymaga podłączenia opcjonalnej sondy (kod 648690), która umożliwia wyświetlanie na wyświetlaczu temperatury bojlera w czasie rzeczywistym.

Dotknięcie punktu przy odpowiedniej diodzie led pozwala na wybranie żądanej temperatury ustawionej z góry na 50°-60°-65°-70° oppure 80°.

Można również ustawiać temperaturę w sposób tradycyjny, za pomocą klawiszy +/-

W przypadku całkowitego opróżnienia zasobnika na pelet, zostaje również opróżniony ślimak.

Przed ponownym rozpaleniem piecyka konieczne jest napełnienie ślimaka przez jednoczesne wciśnięcie i przytrzymanie przez kilka sekund klawiszy + i - po czym, po zwolnieniu klawiszy na wyświetlaczu pojawi się napis “RICA-RICA”.

(„NAPEŁNIANIE“).

Fakt, że w zasobniku pozostaje niewielka ilość peletu, której podajnik nie jest w stanie zaciągnąć jest zjawiskiem normalnym.

Raz w miesiącu opróżnić i wyczyścić zasobnik aby uniknąć nagromadzenia się w nim osadu pyłu.

Uruchomienie automatyczne

Gdy piecyk znajduje się w trybie czuwania (stand-by), przyciskając na 2 sekundy klawisz 0/1 uaktywniamy procedurę uruchomienia, która sygnalizowana jest na wyświetlaczu napisem „Accensione” („URUCHAMIANIE”), równocześnie rozpoczyna się odliczanie czasu w sekundach od 1020 do 0. Czas trwania fazy uruchamiania nie jest jednakże z góry określony: jego trwanie może zostać automatycznie skrócone jeśli karta sterująca szybciej przeprowadzi wymagane procedury testowe. Po około 5 minutach pojawi się płomień.

Rozpalenie ręczne

(tylko w przypadku nieudanego rozpalenia automatycznego) W przypadku gdy tempertura powietrza nie przekracza 3°C co może uniemożliwić zapalarce elektrycznej na wystarczające rozżażenie lub w przypadku jej wadliwego działania możliwe jest zastosowanie rozpałki do rozpalenia piecyka. Włożyć do palnika kawałek rozpałki, zapalić ją, zamknąć drzwiczki i wcisnąć na pilocie lub panelu sterowania klawisz 0/1.

Tryby działania

przy piecyku w stand-by z panelu sterowania:

• użytkownik ustawia, za pomocą klawisza +/- żądaną temperaturę wody,
• wciśnięcie klawisza BOILER umożliwia zmianę ustawienia temperatury bojlera lub ogólnie obwodu wtórnego, za pomocą klawiszy +/-.

Możliwe jest wyświetlanie (jeśli do bojlera podłączona jest sonda) temperatury w ewentualnym bojlerze/zasobniku zewnętrznym, poprzez wciśnięcie klawisza “bojler” wyświetla się ustawioną temperaturę, którą można zmienić używając klawiszy +/- podczas wyświetlania temperatury za bojlerze. Jeśli sonda bojlera nie jest podłączona w miejsce wartości temperatury wyświetlane są kreseczki (--.-° C).

INSTRUKCJA OBSŁUGI

Wygaszanie

Gdy przy działającym piecyku wciśniemy na dwie sekundy klawisz 0/1 na pilocie lub panelu sterującym rozpocznie się procedura wygaszania urządzenia, sygnalizowana na wyświetlaczu napisem “Spegnimento” (wygaszanie) przez 10 minut

Faza wygaszania obejmuje:

- Zatrzymanie doprowadzania peletu do paleniska.

- włączoną pompę cyrkulacyjną

- ekstraktor spalin pracujący na maksymalnych obrotach Nigdy nie wyciągać wtyczki z gniazdka w czasie trwania fazy wygaszania.

UWAGA: pompa chodzi tak długo, aż temperatura wody zejdzie poniżej 40°C.

Ustawienie zegara

Wciskając przez 2 sekundy klawisz „MENU” a następnie klawisze + i - wykonując wskazania na wyświetlaczu przechodzimy do Menu „Orologio” („ZEGAR”), które umożliwia ustawienie wewnętrznego czasu karty elektronicznej. Po kolejnych wciśnięciach klawisza „Menu” wyświetlą się po kolei

i mogą zostać zmienione następujące dane: giorno/Dzień, mese/Miesiąc, Anno/Rok, ore/ Godzina, minuti/Minuty, giorno dellasettimana/ Dzień tygodnia.

Wyświetlenie się komunikatu Salvo dati? (ZAPISAĆ?), który należy zatwierdzić przez wciśnięcie klawisza „Menu” umożliwia zweryfikowanie poprawności dokonanych zmian przed ich zatwierdzeniem (po zatwierdzeniu na wyświetlaczu pojawi się napis Salvato czyli Zapisano).

Tygodniowy programator rozpaleń i wygaszeń

Wciśnięcie na 2 sekundy klawisza MENU' na pilocieumożliwia wejście do funkcji ustawiania zegara a wciśnięcie klawisza + wchodzi się do funkcji programowania czasowego, określanej na wyświetlaczu napisem "Program.

ON/OFF". Programowanie umożliwia ustawienie liczby rozpaleń i wygaszeń w ciągu dnia (maksymalnie trzy) dla każdego z dni tygodnia.

Po potwierdzeniu na wyświetlaczu klawiszem “MENU” pojawi się jedna z następujących możliwości:

- "No Prog." (brak wprowadzonych programów)

- "Programma giorn." (jeden program dla wszystkich dni)

- "Programma sett." (ustawianie na każdy poszczególny dzień)

Z jednego do następnego przechodzimy za pomocą + i -.

Po zatwierdzeniu poprzez wciśnięcie klawisza „Menu” opcji

“Program./giornal.” przechodzimy do wyboru ilości programów (załączeń/wygaszeń) wykonywanych w ciągu jednego dnia.

Używając opcji “Program./giornal.” ustawiony/e program/y będzie taki sam dla wszystkich dni tygodnia.

Używając następnie klawisza „+” można wyświetlić:

No Prog. (brak programów).

- Progr N° 1(jedno rozpalenie i jedno wygaszenie w ciągu dnia), Progr N° 2 (tak samo), Progr N° 3 (tak samo) Użyć klawisza „-, aby wyświetlić podane opcje w odwrotnej kolejności.

Jeśli wybierzemy 1° program wyświetlona zostanie godzina załączenia.

Na wyświetlaczu pojawi się: Acceso („ZAŁĄCZONY“) ore/godz. 10,30; za pomocą klawiszy „+” i „-, można ustawić godzinę po czym potwierdzić klawiszem „Menu”.

Na wyświetlaczu pojawi się: 1 Acceso („ZAŁĄCZONY”) minuti/minuty 10.30; za pomocą klawiszy „+” i „-, można ustawić minuty po czym potwierdzić klawiszem „Menu”. Ustawianie godziny wygaszenia przebiega w sposób analogiczny.

Program potwierdza się przez wciśnięcie klawisza MENU' do wyświetlenia napisu "Salvato".

Wybierając opcję “Program./settima.” najpierw należy dokonać wyboru dnia, dla którego wykonywane jest programowanie:

1 Lu; 2 Ma; 3 Me; 4 Gi; 5 Ve; 6 Sa; 7 Do (1 Pn; 2 Wt; 3 Śr; 4 Czw; 5 Pt; 6 Sb; 7 Nd).

Po dokonaniu wyboru dnia za pomocą klawiszy „+” i „-, i potwierdzeniu klawiszem „Menu” wykonujemy programowanie w taki sam sposób jak dla opcji “Program./giornal.”, decydując dla każdego dnia tygodnia o wyborze programu ustalając ilość załączeń/wygaszeń i godziny ich wykonania.

W przypadku popełnienia błędu w dowolnym momencie programowania można wyjść z programu nie dokonując zapisu zmian wciskając klawisz 0/1.

W przypadku wykorzystania całej rezerwy peletu, piecyk blokuje się i pojawi się napis Stop/Fiamma (stop płomienia).

Sygnalizacja rezerwu peletu

Piecyk wyposażony jest w elektroniczną funkcję służącą do określania ilości peletu pozostałego w zasobniku.

System ten jest zintegrowany z wewnętrzną kartą elektroniczną, umożliwia monitorowanie w dowolnym momencie ile kg pozostało do całkowitego wyczerpania peletu. Ważnym dla prawidłowego działania systemu jest wykonanie w czasie pierwszego uruchomienia (przeprowadzanego przez Serwis) wskazanej poniżej procedury.

Przed uaktywnieniem systemu należy najpierw wsypać do zasobnika jeden pełny worek peletu i spalić całość załadowanego w ten sposób paliwa. Ma to na celu krótkie „dotarcie” systemu. Następnie wsypać 15 kg peletu. Jest to wskazanie orientacyjne.

Wikszą precyzję uzyskuje się regularnie zerując licznik przed ponownym zaadunkiem peletu.

Edilkamin nie ponosi odpowiedzialności za odchyle- nia od wskazań licznika (może to zależeć od czynników zewnętrznych).

Następnie wcisnąć raz klawisz “rezerwa” wprowadzając w ten sposób w pamięć informację, że zostało załadowane 15 kg. Od tego momentu na wyświetlaczu będzie pokazywana pozostała ilość paliwa w kg (15...14...13)

Po każdym uzupełnieniu wsadu należy wprowadzić tę ilość do pamięci. Jeśli doładowanie wynosi 15 kg wystarczy wcisnąć 1 raz klawisz “załadunek peletu”; przy innych ilościach, lub w przypadku błędu można wpisać ilość peletu w następujący sposób.

Weisnąć na 2 sekundy klawisz MENU' i wyświetli się napis SETTAGGI.

Klawiszem + lub - dojść do wyświetlenia “RISERVA PELLET”.

Potwierdzenie klawiszem MENU' spowoduje pojawienie się obecnej ilości peletu + ilość doładowywana (domyślnie 15, można zmienić klawiszami +/-).

Wciskając klawisz + zwiększam liczbę wprowadzanych Kg, wciskając - zmniejszam je, wielokrotnie wciskając klawisz - uzyskuję ładunek 00Kg (R na wyświetlaczu), który umożliwia mi usunąć pozostały ładunek.

Kiedy skończy się pelet w zasobniku piec zatrzyma się i pojawi się napis “Stop/Fiamma”.

INSTRUKCJA OBSŁUGI

Zmiana ilości podawanego peletu (TYLKO PO KONSULTACJI Z AUTORYZOWANYM SERWISEM)

Przytrzymanie przez 2 sekundy wciśniętego klawisza “M” na wyświetlaczu i przejście za pomocą klawiszy “+/-” umożliwia odszukanie opisu “ADJ-PELLET”. Potwierdzając przechodzimy do funkcji regulowania ilości peletu podawanego do paleniska, zmniejszając wartość zmniejszamy ilość podawanego peletu, zwiekszając wartość zwiększamy ilość podawanego peletu. Ta funkcja może okazać się przydatna w przypadku zmiany peletu na który piecyk został skalibrowany i konieczne jest dostosowanie parametrów załadunku peletu. Jeśli ta korekta nie okaże się wystarczająca, skontaktowac się z autoryzowanym serwisem Edilkamin, aby uzgodnić nowe ustawienia piecyka.

Uwaga odnośnie zmienności płomienia: Ewentualne zmiany płomienia zależą od rodzaju używanego peletu, jak również wynikają z normalnej modulacji płomienia podczas spalaniu paliw stałych i okresowego czyszczenia palnika, które piecyk wykonuje automatycznie (UWAGA: NIE zastępują one niezbędnego oczyszczania paleniska na zimno, przy wyłączonym piecyku, które użytkownik musi przeprowadzić przed rozpaleniem).

Wyświetlanie liczby zużytych Kg peletu: menu “Kg pellet consumato” umożliwia wyświetlanie całkowitego zużyciapaliwa w piecyku.

Ustawianie temperatury otoczenia

Wygodne i proste programowanie przewidziane seryjnie w tej linii produktów umożliwia sterowanie mocą piecyka zależnie od temperatury otoczenia po aktywowaniu funkcji “Comfort Clima” w menu parametrów (wykonywane przez serwis na życzenie).

Kilkukrotne wciśnięcie na krótko klawisza SET umoliwia przejście z trybu “Modula_Potenze” (modulacja mocy) do trybu “Comfort Clima”; wybierając żądany tryb na wyświetlaczu.

Tryb "Modula\_potenze"

Piecyk dostosowuje swoją moc na podstawie temperatury na zasilaniu instalacji ustawianej przez użytkownika.

Tryb "Comfort Clima"

Piecyk dostosowuje swoją moc na podstawie temperatury na zasilaniu instalacji ustawianej przez użytkownika.

Została dodana możliwość używania pilota jako termostatu pokojowego; po osiągnięciu ustawionej temperatury otoczenia piecyk przechodzi na najniższą moc.

Ustawianie temperatury otoczenia

W trybie “Comfort Clima”, przy pomocy klawiszy +/- na panelu sterowania lub na pilocie ustawia się na wyświetlaczu żądaną temperaturę otoczenia.

• Jeśli temperatura otoczenia jest niższa niż ustawiona, piecyk moduluje swoją moc tak aby uzyskać ustawioną temperaturę.
• Po osiągnięciu żądanej temperatury (+ 2°C) piecyk przechodzi na pracę na minimalnej mocy.

Pomiar temperatury otoczenia jest przekazywany z pilota dostarczanego z piecykiem; nadajnik pilota musi znajdować się w linii wzrokowej z odbiornikiem na panelu sterowania.

Jeśli w przypadku nieprawidłowego umieszczenia pilota odczytywana na nim temperatura nie jest przekazywana do pieca, piecyk automatycznie przechodzi na minimalną mocaż do momentu przywrócenia komunikacji pilota z piecykiem.

Regulacja temperatury za pomocą termostatu zewnętrznego Istnieje możliwość skorzystania z alternatywnego dla pilota systemu kontroli temperatury, który może być podłączony do pieca za pomocą portu szeregowego typu termostat pokojowy lub inne urządzenie dostępne na rynku (wyjście na czystym kontakcie:

Piec automatycznie rozpozna podłączenie termostatu do portu szeregowego i będzie się dostosowywać do następujących warunków.

- Przy temperaturze niższej niż ustawiona na termostacie (styk zamknięty), piec moduluje pracę normalnie aby osiągnąć zadaną temperaturę

- Kiedy termostat odczyta osiągnięcie żądanej temperatury (styk otwarty), piec przejdzie na minimalną moc.

Konfi guracja	Temperatura odczytywana na pilocie	Temperatura odczytywana na zewnętrznym termostacie	Brak ustawień (ustawienia fabryczne)
Parametr “Comfort Clima”	ON ON OFF
Parametr “Sonda IR”	ON OFF ON
Podłączenie do portu szerego-wego	NO brak połączenia	SI niebieskim kablem	NO brak połączenia

INSTRUKCJA OBSŁUGI

PILOT

Służy do sterowania wszystkimi funkcjami użytkowymi, należy kierować go bezpośrednio w stronę piecyka.

W razie pytań skontaktować się z serwisem.

Legenda klawiszy i wyświetlacza:

: : klawisz włączania / wygaszania

+ : klawisz do zwiększania różnych wartości

- : klawisz do zmniejszania mocy/temperatury roboczej (wewnątrz menu służy do zmniejszania wyświetlanej wartości)

A : klawisz do przejścia do programowania "EASY TIMER"

M : klawisz do wyświetlania/ustawiania temperatury (Set 70°C)

Wskazuje na przekazywanie danych z pilota do karty.

klawiatura zablokowana (wcisnąć "A" i "M" jednocześnie na kilka sekund w celu odblokowania lub zablokowania klawiatury)

wyczerpana bateria (3 baterie alkaliczne AAA)

wskazuje, że jest wprowadzane rozpalenie/wygaszenie przy użyciu programu "EASY TIMER"

do wchodzenia do menu podczas programowania. Pokazuje temperaturę otoczenia odczytywaną przez pilota (podczas konfi guracji technicznej pilota pokazuje wartości ustawianych parametrów).

ikona zapalona: piecyk w fazie rozpalania/pracy

wskaźnik ustawienia pilota na współpracę z piecykiem wodnym na pelet

Oznacza że piecyk pracuje w trybie automatycznym

KORZYSTANIE Z PROGRAMU "EASY TIMER"

Przy użyciu pilota można w prosty i intuicyjny sposób używać programowania czasowego:

• Kiedy piecyk jest rozpalony: można ustawić jedno wygaszenie z opóźnieniem od jednej do dwunastu godzin; na wyświetlaczu panelu sterowania będzie się wyświetlał czas pozostały do zaprogramowanego wygaszenia piecyka.
• Kiedy piecyk jest wyłączony: można ustawić jego jedno rozpalenie z opóźnieniem od jednej do dwunastu godzin; na wyświetlaczu panelu sterowania będzie się wyświetlał czas pozostały do zaprogramowanego rozpalenia piecyka.
• Ustawianie: celu ustawienia programatora czasowego należy:

a) Wcisnąć klawisz “A”, na wyświetlaczu pojawi się ikona potwierdzająca dostęp do programu “Easy timer”.

b) Klawiszami +/- ustawić żądaną liczbę godzin do rozpalenia lub wygaszenia, przykład:

03H

c) Skie pilota w kierunku odbiornika na panelu sterowania
d) Potwierdzić ustawienie wciśnięciem i przytrzymaniem na kilka sekund klawisza "A", ikona zniknie a na panelu sterowania pojawi się wskazanie czasu pozostałego do zaprogramowanego działania.
e) Żeby anulować programowanie należy powtórzyć czynności z punktów a),b),c),d) i ustawić liczbę godzin na “00H”

BLOKADA KLAWIATURY

Istnieje możliwość zablokowania klawiatury pilota w celu uniknięcia przypadkowego i niekontrolowanych użycia pilota przez użytkownika. Jednoczesne wciśnięcie klawiszy A i M spowoduje pojawienie się symbolu kluczyka potwierdzającego zablokowanie klawiatury.

W celu odblokowania klawiatury należy ponownie wcisnąć jednocześnie klawisze A i M.

WSKAZANIE STANU WYCZERPANIA BATERII

Zapalenie się ikony baterii oznacza, że baterie w pilocie sa prawie wyczerpane, należy je wymienić na 3 sztuki tego samego modelu (size AAA 1,5V).

• Nie łączyć w pilocie nowych baterii z bateriami częściowo zużytymi.
• Nie łączyć baterii różnych marek i typów ponieważ każda marka ma inne pojemności.
• Nie łączyć baterii tradycyjnych z akumulatorowymi;
• Nie próbować ładować baterii alkalicznych i cynkowo- węglowych ponieważ można doprowadzić do ich pęknięcia i wypłynięcia płynu.

KONSERWACJA

Przed wykonaniem jakichkolwiek czynności konserwacji należy odłączyć urządzenie od sieci zasilania elektrycznego.

Regularne przeprowadzanie konserwacji jest podstawowym warunkiem prawidłowego działania piecyka.

Na wyświetlaczu piecyka pojawia się napis “°C fumi/alta” lub “Manutenz_ione?” kiedy konieczne jest wykonanie dodatkowego czyszczenia. Poprzedza je napis “Pulire -scam.re”

ZANIEDBANIE CZYNNOŚCI KONSERWACYJNYCH UNIEMOŻLIWIA prawidłowe działanie piecyka.

Ewentualne problemy spowodowane brakiem konserwacji powodują utratę gwarancji.

UWAGA: W momencie uruchamiania piecyka autoryzowany serwis ustawi liczbę Kg peletu, po zużyciu której na wyświetlaczu pojawi się napis “SERVICE UTE”. Piecyk będzie działał nadal, ale użytkownik piecyka jest proszony o wykonanie starannej konserwacji leżącej w jego zakresie, która opisana jest poniżej oraz objaśniona przez serwis podczas pierwszego uruchamiania urządzenia. Żeby usunąć napis z wyświetlacza, po dokonaniu konserwacji, należy wcisnąć klawisz “bojler” i przytrzymać wciśnięty przez przynajmniej 5 sekund.

UWAGA:

- Zabrania się wprowadzania zmian bez upoważnienia

- Używać części zamiennych rekomendowanych przez producenta

- Stosowanie nieoryginalnych komponentów powoduje przepadek gwarancji

KONSERWACJA CODZIENNA

Wszystkie czynności należy wykonywać na wyłączonym, zimnym piecyku, odłączonym od sieci elektrycznej

- Czyszczenie wykonywać przy użyciu odkurzacza/separatora (zobacz wyp. opcjonalne str. 199). Cała procedura trwa kilka minut.

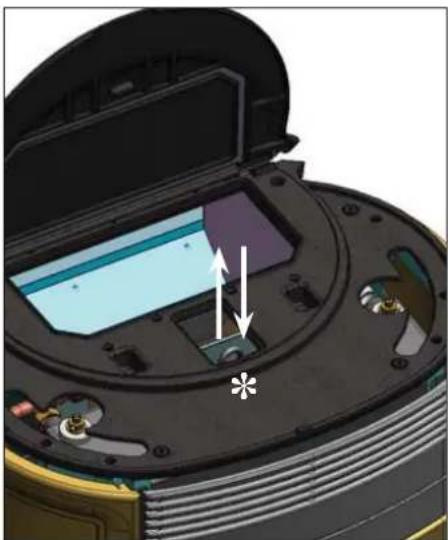

- PRZYNAJMNIEJ RAZ DZIENNIE PORUSZAĆ WYCIORAMI (*), RÓWNIEŻ PODCZAS PRACY PIECYKA, UŻYWAJĄC DOSTARCZANEJ RĘKAWICY:

- Potrząsnąć drążkiem do czyszczenia, znajdującym się w górnej części frontu piecyka, pod pokrywą zasobnika (rys.A).

- Otworzyć zewnętrzne drzwiczki, wyciągnąć popielnik ( ** - rys. B) i wysypać popiół do niepalnego pojemnika (popiół może zawierać jeszcze gorące elementy i/lub żar).

- Usunąć z palnika osady używając dostarczonech szpachelki, udrożnić zapchane oczka NIE WOLNO WSYPYWAĆ POZOSTAŁOŚCI DO ZASOBNIKA PELETU.

- Odkurzyć wewnątrz paleniska, strefę palnika, przestrzeń przyległą do palnika gdzie opada popiół.

- Wyjąć i opróżnić palnik (1 - rys. B) i usunąć z palnika osady używając dostarczonej szpachelki, udrożnić zapchane oczka

- Wyczyścić odkurzaczem komorę palnika i powierzchnie styku.

- Jeśli to konieczne wyczyścić szybę (na zimno)

Nigdy nie wciągać odkurzaczem gorącego popiołu, gdyż może to spowodować jego uszkodzenie i wywołuje ryzyko pożaru w pomieszczeniach mieszkalnych.

• Opróżnić zasobnik peletu i wyczyścić odkurzaczem.
• Wyczyścić rurkę w pobliżu zapalarki
• Wyczyścić palenisko (wyciorem) po zdjęciu deflektora (*) wkładanego na wcisk (rys. C).

KONSERWACJA

KONSERWACJA SEZONOWA (wykonywana przez autoryzowany serwis Edilkamin)

• Ogólne czyszczenie zewnętrznych i wewnętrznych części urządzenia
• Dokładne czyszczenie przewodów rurowych wymiennika
• Dokładne czyszczenie i usunięcie powstałego osadu z palnika i komory spalania
• Czyszczenie wentylatorów, sprawdzenie mechaniczne luzów i mocowań
• Czyszczenie kanału spalinowego (wymiana uszczelki na przewodzie odprowadzania spalin)
• Czyszczenie przewodu odprowadzania spalin
• Kontrola naczynia przeponowego
• Kontrola i czyszczenie pompy
• Kontrola sond
• Kontrola i ewentualna wymiana baterii zegara na karcie elektronicznej.
  • Czyszczenie komory ekstraktora
  • Czyszczenie czujnika przepływu
• Kontrola termopary
• Czyszczenie, przegląd i usunięcie osadów z komory zapalarki, ewentualna wymiana zapalarki
  • Czyszczenie/kontrola panelu sterowania
• Czyszczenie zasobnika peletu i sprawdzenie luzów układu ślimaka i motoreduktora
• Kontrola wizualna stanu przewodów elektrycznych, połączeń i kabla zasilającego
  • Wymiana uszczelki drzwiczek
• Rozruch próbny, załadunek ślimaka, rozpalenie, próba działania przez 10 minut i wygaszenie piecyka.

Jeśli piecyk jest używany bardzo często zaleca się czyszczenie kanału spalinowego co 3 miesiące.

UWAGA !!!

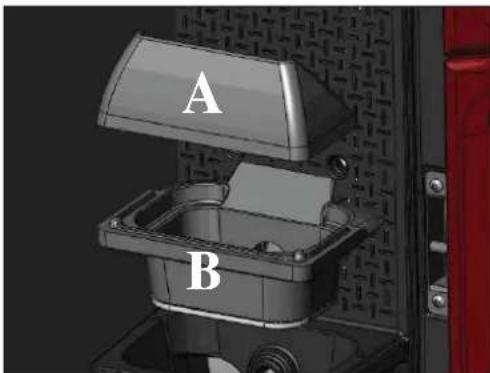

Po wykonaniu normalnego czyszczenia, NIEPRAWIDŁOWE połączenie górnej części palnika (A) (rys. 1) z dolną częścią palnika (B) (rys. 1) może uniemożliwić prawidłowe działanie piecyka. Przed rozpaleniem piecyka upewnić się, ze obie części paleniska są prawidłowo połączone jak pokazano na rys. 2 i nie ma między nimi popiołu lub resztek paliwa na płaszczyźnie styku.

Przypominamy, że rozpalenie pieca bez uprzedniego oczyszczenia palnika, może spowodować nagłe zapalenie gazu nagromadzonego wewnątrz komory spalania co spowoduje pęknięcie szyby drzwiczek.

CZYSZCZENIE PRZEWODU SPALINOWEGO

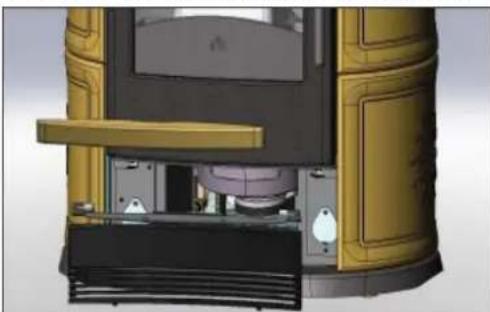

- Przy wyłączonym piecyku energicznie poruszyć drążki do czyszczenia (patrz poprzednia strona), zdjąć czołową wstawkę ceramiczną wykręcając dwie śruby a następnie żeliwną (rys. D), otworzyć prawy i lewy przewód i wyczyścić odkurzaczem (rys. E) Ilość tworzących się osadów zależy od rodzaju paliwa i rodzaju instalacji.

Pominięcie tego czyszczenia może spowodować zablokowanie pracy piecyka.

UWAGA: po operacji dokładnie zamknąć rewizję przewodu spalinowego.

W przypadku wystąpienia problemów piecyk zatrzymuje się automatycznie, wykonując operację wygaszania, a na wyświetlaczu pojawia się komunikat określający przyczynę wyłączenia (zobacz poniżej różnego rodzaju komunikaty).

Nigdy nie należy odłącać wtyczki podczas fazy wygaszania alarmowego.

W przypadku wystąpienia blokady, w celu ponownego uruchomienia piecyka należy odczekać do momentu zakończenia procedury wygaszania (10 minut z sygnalizacją dźwiękową) po czym wcisnąć klawisz 0/1.

Nie należy włączać piecyka przed sprawdzeniem przyczyny blokady i WYCZYSZCZENIEM/OPRÓŻNIENIEM palnika.

SYGNALIZACJE EWENTUALNYCH PRZYCZYN AWARYJNEJ BLOKADY PIECA – ZALECENIA I ŚRODKI ZARADCZE:

1) Komunikat: PTC H2O_GUASTA)

Nieprawidłowość: Wyłączenie z powodu odłączenia lub awarii czujnika temperatury wody.

Działania: - Sprawdzić podłączenie sondy z kartą

- Sprawdzić prawidłowość działania w teście przekaźników.

2) Komunikat: Verifica/estratt. (zachodzi w przypadku odczytu nieprawidłowości przez czujnik obrotów silnika ekstraktora)

Nieprawidłowość: Wyłączenie z powodu odczytu nieprawidłowości w obrotach ekstraktora spalin

Działania: • Sprawdzić działanie ekstraktora spalin (podłączenie czujnika obrotów) (serwis)

- Sprawdzić czystość przewodu odprowadzania spalin

- Sprawdzić intalację elektryczną (uziemienie)

- Sprawdzić kartę elektroniczną (serwis)

3) Komunikat: Stop/Fiamma - brak płomienia (wyświetla się jeśli termopara wykrywa temperaturę spalin niższą od

Nieprawidłowość: Wyłączenie z powodu spadku temperatury spalin

Działania: - sprawdzić ilość peletu w zasobniku

- Sprawdzić, czy nadmierna ilość peletu nie zdławiła płomienia, sprawdzić jakość peletu (serwis)

pojawia siénajczęściej wraz z wcześniejszą sygnalizacją Over temperatura fumi) (serwis)

- Sprawdzić, czy nie zadział termostat maksymalnej temperatury (rzadki przypadek, gdyż

4) Komunikat: BloccoAF/NO Avvio (wyświetla się, jeśli w maksymalnym czasie 15 minut nie pojawi się płomień lub

nie zostanie osiągnięta temperatura uruchomienia).

Nieprawidłowość: Wyłączenie z powodu nieprawidłowej temperatury spalin w fazie rozpalania.

Należy rozróżnić dwa odrębne przypadki:

NIE pojawił się płomień

Działania: • Sprawdzić pozycję i czystość palnika

- Sprawdzić, czy w zasobniku i palniku znajduje się pelet

- Sprawdzić temperaturę otoczenia (jeśli jest niższa niż 3°C użyć rozpałki) i wilgotność.

- Spróbować rozpalić przy użyciu rozpałki.

Płomień się pojawił ale po pojawieniu się komunikatu Avvio pojawił się komunikat BloccoAF/NO Avvio

Działanie: • Sprawdzić działanie termopary (serwis)

- Sprawdzić jaka temperatura uruchomienia jest ustawiona w parametrach (serwis)

5) Komunikat: Mancata/Energia (nie jest to awaria urządzenia).

Nieprawidłowość: Wyłączenie z powodu braku energii elektrycznej

Działanie: • Sprawdzić podłączenie elektryczne i skoki napięcia.

6) Komunikat: Guasto/TC (wyświetla się w przypadku awarii lub odłączenia termopary)

Nieprawidłowość: Wyłączenie z powodu awarii lub odłączenia termopary

- sprawdzić podłączenie termopary do karty

Działania: - sprawdzić podłączenie termopary do karty - sprawdzić działanie wykonując test przekaźników (serwis).

7) Komunikat: Verifica ingresso aria - sprawdź doprowadzenie powietrza (komunikat pojawia się w fazie rozpałania, w przypadku gdy podczas początkowego autotestu piecyk odczytuje nieprawidłowy przepływ powietrza, piecyk nie blokuje się ale przez kilka minut sygnalizuje na wyświetlaczu “verifica ingresso aria”.

Działania: • sprawdzić, czy nie ma mechanicznych ograniczeń na dolocie powietrza do spalania

- sprawdzić czy komora paleniska (pod palnikiem) nie jest zapchana popiołem

- dokonać przeglądu przewodu soprowadzającego powietrze do pieca i ewentualnie zmienić usta-

wienia parametrów (serwis)

EWENTUALNE NIEPRAWIDŁOWOŚCI

8) Komunikat: °C fumi/alta (wyłączenie z powodu zbyt wysokiej temperatury spalin)
Nieprawidłowość: Wyłączenie z powodu przekroczenia maksymalnej temperatury spalin.
Działania: Sprawdzić:
- rodzaj peletu (w razie wątpliwości skontaktować się z serwisem)
- prawidłowość działania systemu odprowadzania spalin (serwis)
- czy przewód spalinowy nie jest zapchany, czy instalacja jest prawidłowa (serwis)
• d z i a łanie motoreduktora (serwis)
- dopływ powietrza do pomieszczenia.

9) Komunikat: ALLARM TEMP H20 (sygnalizuje przekroczenie naksymalnej temperatury wody)

Nieprawidłowość: wyłączenie - temperatura wody przekroczyła 90°C.

Przegrzanie wody może wystąpić w wyniku:

- zbyt małej objętości instalacji: wezwać serwis aby uruchomił tryb ECO

- zapchanie palnika, odprowadzenia spalin lub rur wymiennika - wyczyścić.

10) Sygnalizacja: Verifica flu aria(zachodzi kiedy czujnik przepływu powietrza wykrywa niedostateczny dopływ powietrza do spalania).

Problem: Wyłączenie z powodu braku podciśnienia w komorze spalania

Przepływ może być niewystarczający kiedy:

- drzwiczki są otwarte, drzwiczki nie są całkowicie szczelne (np. uszczelka),

- kiedy istnieje problem z poborem powietrza do odprowadzania spalin

• palenisko jest zapchane

• czujnik przepływu jest zabrudzony

Sprawdzić również poziom czułości czujnika przepływu (ustawienie parametrów wykonywane przez serwis

Alarm podciśnienia może pojawić się również podczas fazy rozpalania, ponieważ czujnik przepływu.

11) Komunikat: ALLARME CORRENTE ALTA Zachodzi kiedy zostaje odczytana nadmierna wartość prądu p o c h łanianego przez motoreuktor.

Działania: Sprawdzić działanie (serwis): motoreduktora - podłączenia elektryczne i kartę elektroniczną.

12) Komunikat: ALLARME CORRENTE BASSA Zachodzi kiedy zostaje odczytana nieprawidłowa, zbyt niska, wartość prądu pochłanianego przez motoreuktor.

Działania: Sprawdzić działanie (serwis): motoreduktora - presostatu - termostatu zasobnika - podłączenia elektryczne i kartę elektroniczną

13) Komunikat: "Control. Batteria"

Nieprawidłowość: piecyk nadal pracuje, ale pojawia się napis na wyświetlaczu.

Działania: • Należy wymienić baterię podtrzymującą pamięć na karcie elektronicznej (serwis).

Przypominamy, że jest to komponent ulegający zużyciu, nie objęty gwarancją.

14) Nieprawidłowość: Pelet NIE spada do palnika:

- Ślimak jest pusty: wykonać napełnianie ślimaka wciskając jednocześnie klawisze + i -.

- Pelet zablokował się w zasobniku

- Uszkodzony motoreduktor (wyświetlany jest błąd na panelu sterowania).

- Termostat bezpieczeństwa ślimaka “odłącza” zasilanie motoreduktora: sprawdzić ewentualne przegrzanie (użyć w tym celu próbnika lub na chwile zmostkować połączenie)

- Termostat bezpieczeństwa zapobiegający przegrzaniu wody “odłącza” zasilanie motoreduktora:

sprawdzić czy w piecu jest woda.

Żeby zresetować alarm wcisnąć przycisk z tyłu pieca, po zdjęciu kapturka zabezpieczającego.

- Konieczne jest skontaktowanie się z serwisem przed ponownym uruchomieniem pieca.

15) Nieprawidłowość: Panel sterowania jest wygaszony

Działania: • sprawdzić kabel zasilający

- sprawdzi ć bezpiecznik na zasilaniu

- sprawdzić podłączenie płaskiego przewodu flat so panelu sterowania

16) Problem: Pilot nie działa

Działania: • przybliżyć pilota do piecyka

- sprawdzić i ewentualnie wymienić baterie

17) Nieprawidłowość: Woda nie jest wystarczająco ciepła:

Działania: • wyczyścić wymiennik od wewnątrz paleniska

UWAGA 1 Wszystkie komunikaty pozostają wyświetlane aż nie zostanie na klawiszu wciśnięty klawisz 0/1.

Prosimy o nie uruchamianie piecyka ponownie, zanim nie zostanie stwierdzone zlikwidowanie problemu.

Należy koniecznie prekazać serwisantowi jaki komunikat pojawia się na wyświetlaczu.

NAJCZEŚCIEJ ZADAWANE PYTANIA

Odpowiedzi tu podane mają skróconą formę, ale szczegółowe informacje znajdują się w niniejszej instrukcji.

1) Co jest potrzebne w lokalu, aby móc zainstalować piecyk z płaszczem wodnym?

Kanał odprowadzający spaliny o minimalnym przekroju 80 mm.

Pobór powietrza do lokalu z zewnątrz min 80cm2.

Podłączenie wyjścia i powrotu do zasobnika 3/4" G

Odprowadzenie do kanalizacji z zaworu ciśnieniowego 3/4” G

Podłączenie do napełniania układu 3/4” G

Podłączenie elektryczne do urządzenia zgodne z normą, z wyłącznikiem magneto-termicznym 230 V+/- 10%, 50 Hz (należy dokonać oceny rozdzielenia obwodu pierwotnego i wtórnego).

2) Czy piec może działać bez wody?

NIE. Użycie pieca bez wody powoduje jego NIEODWRACALNE uszkodzenie.

3) Czy piecyk emituje ciepłe powietrze?

NIE. Większa część ciepła jest przekazywane jest do wody. Cześć wytworzonego ciepła jest przekazywana do otoczenia w formie promieniowania cieplnego.

4) Czy mogę podłączyć wyjście i powrót bezpośrednio do grzejnika?

NIE. Jak w przypadku wszystkich innych kotłów, konieczne jest podłączenie do zasobnika, skąd woda przekazywana jest do grzejników.

5) Czy piec dostarcza również ciepłą wodę użytkową?

Możliwe jest jej wytwarzanie przy zastosowaniu naszego zestawu po dokonaniu oceny mocy piecyka i wielkości instalacji CO. Oceni ewentualne zastosowanie dodatkowych rozwiązań (np. baterii słonecznej) w okresie letnim, kiedy piecyk nie jest używany.

6) Czy mogę odprowadzać dymy z piecyka Idrotech bezpośrednio w ścianę?

NIE. Odprowadzenie zgodnie z przepisami (UNI 10683) musi być wykonane do kalenicy dachu, ponadto do prawidłowego funkcjonowania pieca niezbędny jest pionowy odcinek o długości min. 1,5m. W przeciwnym wypadku, w przypadku odcięcia zasilania lub silnego wiatru, możliwe jest przedostawanie się niewielkiej ilości dymu do pomieszczenia.

7) Czy konieczne jest doprowadzenie powietrza do pomieszczenia?

Tak, żeby utzymać w pomieszczeniu, stały poziom tlenu, który jest pobierany do spalania; lub bezpośrednie doprowadzenie powietrza z zewnątrz.

8) Jakie parametry należy wprowadzić na wyświetlaczu pieca?

Żadaną temperaturę wody, lub temperaturę otoczenia; piec dostosowuje moc do uzyskania i utrzymania tej temperatury. Przy małych instalacjach, możliwe jest wprowadzenie trybu pracy, który przewiduje rozpalenie i gaszenie pieca w zależności od uzyskanej temperatury wody.

Jeśli zainstalowany jest termostat pokojowy, ustawia się temperaturę w pomieszczeniu.

9) Jak często należy czyścić palenisko?

Najlepiej przed każdym rozpaleniem pieca, przy wyłączonym i zimnym piecu. PO WYCZYSZCZENIU RUR WYMIENNIKA i po użyciu drązków służących do czyszczenia przewodu dymowego.

10) Czy muszę odkurzać zbiornik na pelet?

Tak, przynajmniej raz na miesiąc i kiedy piec jest przez dłuższy czas nie używany.

11) Czy mogę spalać inne materiały poza peletem?

NIE. Piec jest zaprojektowany do spalania peletu drewnianego o średnicy 6 mm. Inne materiały mogą spowodować uszkodzenie pieca.

12) Czy mogę rozpalić piec przez SMS?

Tak, jeśli autoryzowany personel lub elektryk zainstalował, przy użyciu opcjonalnego kabla (kod 640560) sterownik telefoniczny na porcie AUX karty elektronicznej.

LISTA KONTROLNA

Uzupełnić poprzez dokładne przeczytanie instrukcji obsługi

W połączeniu ze szczegółowym zapoznaniem się z kartą techniczną.

Ustawienie i instalacja:

• Instalacja wykonana przez autoryzowany personel producenta, który wystawił gwarancję
- Doprowadzenie powietrza do pomieszczenia
- Kanał dymowy/ przewód kominowy odbiera tylko spaliny z pieca
• Kanał dymowy posiada:
Maksymalnie 3 kolana
Maksymalnie 2 metry odcinka poziomego
• komin znajduje się poza strefą odpływu
• Rury odprowadzające są wykonane z odpowiedniego materiału (zalecana stal nierdzewna)
• W miejscach kontaktu z ewentualnymi materiałami łatwopalnymi (np. drewnem) zostały zastosowane wszelkie za bezpieczeństwa przeciwpożarowe
- Instalacja wodna wykonana zgodnie z przepisami przez strony wyspecjalizowanego instaltora.
• Kubatura pomieszczeń do ogrzania została odpowiednio obliczona z uwzględnieniem wydajności grzejników

Użytkowanie:

• Stosowany pelet (średnica 6 mm) jest dobrej jakości i nie jest wilgotny (dopuszczalna wilgotność 8%)
• Palenisko i komora popielnika są czyste i prawidłowo ustawione
- Drzwiczki są prawidłowo zamknięte
• Rury wymiennika i wewnętrzne części paleniska są czyste
- Instalacja hydrauliczna jest odpowietrzona
• Ciśnienie (odczytywane na manometrze) wynosi ok. 1,5 bar

NALEŻY PAMIĘTAĆ O ODKURZANIU RUSZTU PRZED KAŻDYM ROZPALENIEM W przypadku nieudanego rozpalenia, NIE powtarzać operacji przed opróżnieniem rusztu.

Istnieje możliwość uruchamiania piecyka na odległość poprzez SMS po podłączeniu przez serwis modemu telefonicznego do portu szeregowego znajdującego się z tyłu piecyka, za pomocą opcjonalnie dostarczanego przewodu (kod 640560).

AKCESORIA DO CZYSZCZENIA

GlassKamin (kod 155240)
Do czyszczenia szyb ceramicznych

Bidon do zasysania popiołu, bez silnika (kod 275400)
Do czyszczenia paleniska

INFORMACJA DLA UŻYTKOWNIKÓW

Zgodnie z obowiązującymi przepisami dotyczącymi substancji niebezpiecznych w urządzeniach elektrycznych i elektronicznych a także likwidacji odpadów niebezpiecznych, produent informuje, że symbol przekreślonego kosza na śmieci umieszczony na produkukcie bądź jego opakowaniu oznacza, że produktu, po zakończeniu jego użytkowania, nie wolno wyrzucać do normalnych pojemników na odpady Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do punktu wyznaczonego do recyklingu odpadów elektronicznych i elektrotechnicznych lub przekazanie sprzedawcy w momencie zakupu nowego urządzenia tego samego typu, na zasadach zwrotu używanego sprzętu.
