GEBRUIKSAANWIJZING MEG PIU EDILKAMIN

NL Installatie, gebruik en onderhoud

Geachte Meneer/Mevrouw,

We danken u dat u voor ons product gekozen heeft en we feliciteren u met uw aankoop.

We raden u aan om dit blad aandachtig door te lezen alvorens u van dit product gebruik maakt, teneinde de prestaties ervan optimaal en veilig te kunnen benutten.

Voor overige informatie of hulp kunt u zich wenden tot uw DEALERS waar u uw product gekocht heeft of kunt u onze website www.edilkamin.com bezoeken onder het kopje DEALERS.

OPMERKING

-Verzeker u ervan, nadat u de thermokachel uitgepakt heeft, dat hij integer en compleet isinhoud (afstandsbediening, bekleding, "Koude handgreep" voor het openen van het binnendeurtje, garantiebewijs, handschoen, CD/technisch blad, spatel, vochtopnemend zout, inbussleutel).

Wend u in het geval van storingen onmiddellijk tot de verkoper waar u uw product gekocht heeft en neem een kopie van het garantiebewijs en het aankoopbewijs mee.

- Inbedrijfstelling/keuring

Deze handeling moet absoluut uitgevoerd worden door de dealer op straffe van de verlies van het recht op garantie. De inbedrijfstelling beschreven in de Italiaanse norm UNI 10683 bestaat uit een reeks controles nadat de inbouwhaard geïnstalleerd is van de thermokachel uitgevoerd moeten worden en die de correcte functionering van het systeem en de overeenstemming ervan met de wetgeving vaststellen.

- de fabrikant acht zich niet verantwoordelijk voor schade veroorzaakt door gebruik in het geval van verkeerde installaties, onjuist onderhoud en een verkeerd gebruik van het product.

- het controlenummer voor de identificatie van de thermokachel treft u:

• aan de bovenkant van de verpakking
• in het garantiebewijs in de vuurhaard
• op het plaatje aan de achterkant van het apparaat;

Deze documenten moeten bewaard worden met het aankoopbewijs waarvan u de gegevens moet doorgeven op het moment dat u informatie aanvraagt of in het geval van onderhoud;

- de weergegeven details zijn grafisch en geometrisch indicatief.

EDILKAMIN S.p.A. Met legaal kantoor te Via Vincenzo Monti 47 - 20123 Milaan - SOFI- Nummer BTWnummer 00192220192

Verklaart voor eigen verantwoordelijk verantwoordelijkheid:

De thermokachel met pellet, die hieronder wordt beschreven, is in overeenstemming met verordening EU 305/2011 (CPR) en met de geharmoniseerde Europese norm EN 14785:2006

THERMOKACHEL MET PELLET met het commerciële merk EDILKAMIN, genaamd MEG PIU'

SERIE NUMMER: Ref. Gegevensplaatje

Prestatieverklaring (DoP - EK 123):

Ref. Gegevensplaat

Verklaart tevens dat:

De thermokachel met houten pellets MEG PIU' de vereisten van de Europese richtlijnen respecteert:

2006/95/EG - Laagspanningsrichtlijn

2004/108/EG - Richtlijn Elektromagnetische Compatibiliteit

EDILKAMIN S.p.a. wijst elke verantwoordelijkheid voor de slechte functionering van het apparaat als gevolg van de vervanging, montage en/of wijzigingen die niet door EDILKAMIN personeel zonder de toestemming hiervan uitgevoerd zijn.

VEILIGHEIDSINFORMATIE

THERMOKACHEL NOOIT WERKEN ZONDER WATER IN DE INSTALLATIE.

EEN EVENTUELE "DROGE" ONTSTEKING BRENGT DE THERMOKACHEL INGEVAAR

THERMOKACHEL MOET WERKEN MET EEN DRUK VAN ONGEVEER 1,5 BAR.

- De thermokachel is ontworpen voor het verwarmen van water door middel van de automatische verbranding van houtpellets in de vuurhaard.

- Het apparaat is niet bestemd om te worden gebruikt door personen, kinderen inbegrepen, met beperkte lichamelijke, zintuiglijke of mentale capaciteiten. Kinderen moeten onder toezicht worden gehouden om ervoor te zorgen dat ze niet met het apparaat spelen.

- De enige risico's voortkomend uit het gebruik van de thermokachel kunnen verbonden zijn aan een niet correcte installatie, aan een rechtstreeks contact met elektrische onderdelen die onder spanning (intern) staan, aan een contact met vuur en warme onderdelen (glas, buizen, uitlaat warme lucht), aan het inbrengen van vreemde stoffen, aan brandstoffen die niet aan te raden zijn, aan een niet correct onderhoud of herhaalde bediening van de ontstekingstoets zonder het haardonderstel te hebben geledigd.

- De thermokachel zijn voorzien van beschermingsinstallaties die de uitdoving van de thermokachel garanderen in het geval dat bepaalde componenten slecht functioneren.

- Voor een normale functionering moet de thermokachel geinstalleerd worden in overeenstemming met de aanwijzingen van dit blad. Voorkom de opening van de deur tijdens de functionering: de verbranding wordt automatisch aangestuurd. Ingrepen zijn dus niet noodzakelijk.

Als brandmiddel enkel houtpellets gebruiken met diameter 6 mm van uitstekende kwaliteit en gecertifi ceerd

- Maak voor de verbranding uitsluitend gebruik van houtpellets.

- Voorkom het invoeren van vreemde voorwerpen in de vuurhaard of in de tank.

- Voorkom het gebruik van ontvlambare producten voor de reiniging van het rookkanaal (het deel dat de opening voor rookafvoer van de thermokachel met de schoorsteen verbindt).

- Deze onderdelen van de vuurhaard en de tank kunnen uitsluitend bij KOUDE thermokachel worden uitgezogen.

- Voormijd de reiniging als de haard warm is.

- Het glas kan KOUD gereinigd worden met een speciaal product en een doek.

- De Thermokachel mag niet worden gebruikt met de deur open, met gebroken glas of met de laaddeur van de pellets open.

- Mag niet worden gebruikt als ladder of als steun.

- Plaats te drogen wasgoed niet rechtstreeks op de thermokachel. Te drogen kleding etc. moet eventueel op een veilige afstand van de kachel worden geplaatst (brandgevaar).

- Controleer of de ketel door de erkende Edilkamin dealer volgens de aanwijzingen van dit blad geplaatst en ontstoken wordt. Deze voorwaarden zijn tevens zeer belangrijk voor de geldigheid van de garantie.

- Tijdens de functionering van de thermokachel bereiken de afvoerleidingen en de deur interne zeer hoge temperaturen (nooit zonder de speciale handschoen aanraken).

- Voorkom het plaatsen van niet hittebestendige voorwerpen in de nabijheid van de thermokachel.

- Maak NOOIT gebruik van vloeibare brandstoffen om de thermokachel aan te steken of het houtskool aan te wakkeren.

- Sluit de luchtopeningen van de installatieruimte en de luchtinvoeren van de thermokachel nooit af.

- Maak de thermokachel nooit nat en voorkom de aanraking van de elektrische onderdelen met natte handen.

- Voorkom het aanbrengen van verkleinstukken in de rookafvoerleidingen.

- De thermokachel moet geïnstalleerd worden in een brandwe-rende ruimte voorzien van alle services (toevoer en afvoer) die het apparaat voor een correcte en veilige functionering (zie de indicaties van dit technische blad) nodig heeft.

- De thermokachel moet in een ruimte geïnstalleerd zijn waar de temperatuur zich boven de 0°C bevindt.

- Voeg eventueel antivriesadditieven aan het water in de installatie toe.

- Installeer een waterverzachter als het (bij)vulwater een hardheid heeft van minstens 35°F. Voor tips raadpleeg de normen UNI 8065-1989 (Behandeling van water in openbare verwarmingsinstallatics).

• PROBEER DE THERMOKACHEL NOOIT OPNIEUW AAN TE STEKEN ALS DIT EERDER NIET GELUKT IS. LEEG EERST DE VUURHAARD

EIGENSCHAPPEN

De thermokachel benut voor de verbranding houtpellets, kleine cilinders geperst houtmateriaal. De verbranding hiervan wordt elektronisch aangestuurd.

Door middel van optionele kits is de thermokachel in staat om het water voor het verwarmingssysteem (radiatoren, handdoekradiatoren, vloerverwarming) te verwarmen. Bovendien produceert hij door middel van een ventilator warme lucht om het vertrek waar de thermokachel staat te verwarmen.

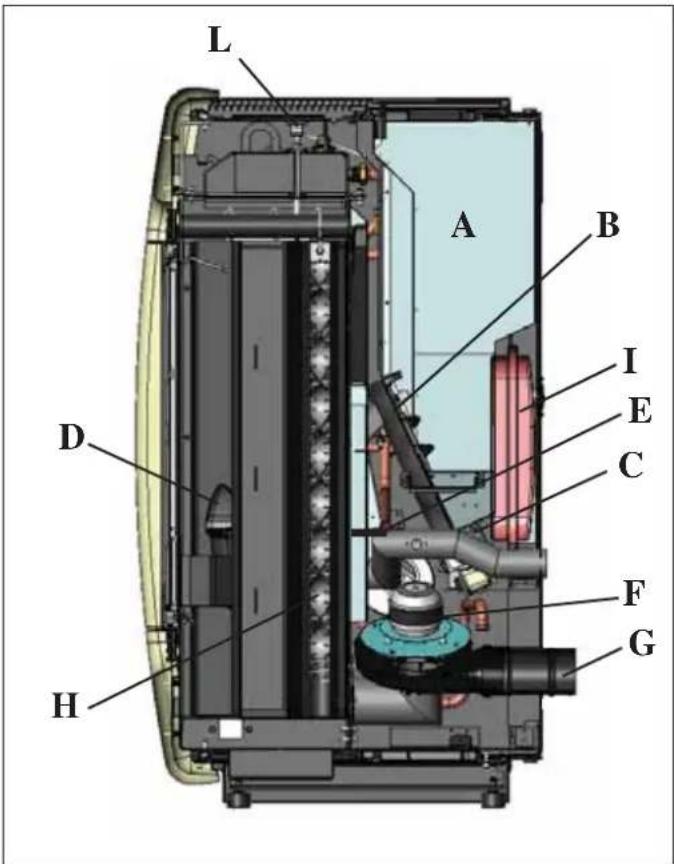

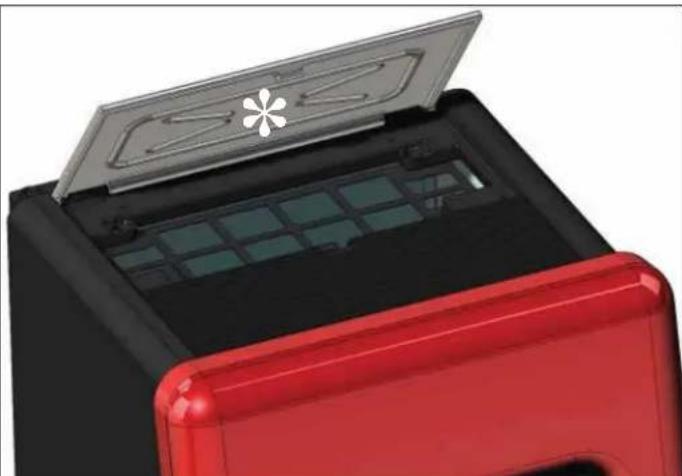

De pellettank (A) bevindt zich aan de achterkant van de thermokachel. U kunt de tank vullen met behulp van de deksel aan de achterkant van de top.

De brandstof (pellet) wordt uit de tank (A) opgenomen en wordt door een toevoerschroef (B), aangedreven door de reductiemotor (C), aangestuurd door een tweede reductiemotor (D).

De brandstof wordt vervolgens vervoerd naar de verbrandingshaard (E). De pellet wordt ontstoken door lucht die met een elektrische weerstand (F) verwarmd en door een rookverwijderaar (F) in de vuurhaard gezogen wordt.

De verbrandingslucht wordt door de rookverwijderaar (F) in de installatieruimte opgenomen (de installatieruimte moet een luchttoevoer hebben).

De rook die door de verbranding geproduceerd is, wordt door dezelfde rookverwijderaar (G) uit de haard gezogen en wordt uitgestoten door de opening onderaan op de achterkant van de thermokachel.

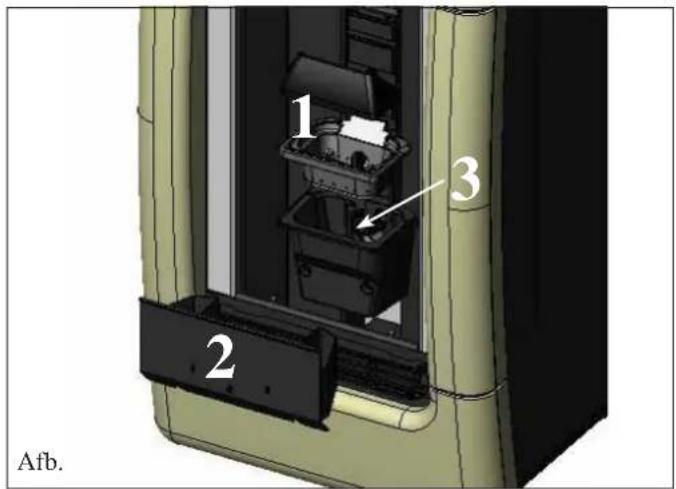

De as valt onder en naast de vuurhaard in een aslade.

Leeg de aslade regelmatig met een stofzuiger als de thermokachel afgekoeld en uitgeschakeld is.

De thermokachel is ontworpen om te werken met een gesloten expansievat (I).

De hoeveelheid brandstof, de verwijdering van rook/de toevoor van verbrandingslucht en de activering van de pomp worden aangestuurd door de de elektronische kaart voorzien van software met het Leonardo® systeem waarmee een optimale verbranding, een hoog rendement en een geringe uitstoot gegarandeerd worden.

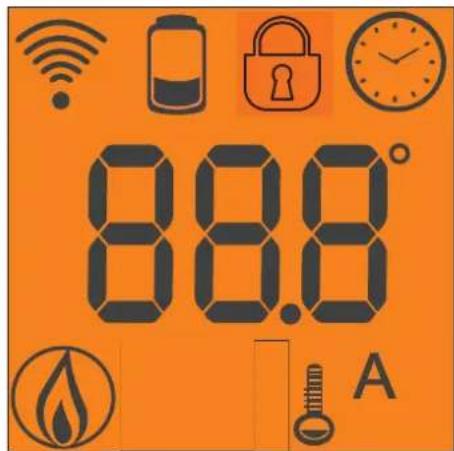

De voornaamste werkingsfasen worden beheerd via een afstandsbediening. Verder is het toestel uitgerust met een eenvoudige aan/uit-knop (pag. 121).

De buizen van de wisselaars worden schoongemaakt door middel van "turbolatoren" (H) die bediend worden door middel van een handgreep (L).

De thermokachel is aan de achterkant voorzien van een serieel contact voor de aansluiting op remote inschakelapparatuur (met behulp van het optionele kabeltje code (640560) bijv. telefoon-schakelaar, omgevingsthermostaat. De thermokachel bestaan vanbinnen volledig uit gietijzer.

Functioneringswijze

(zie voor verdere details pag. 119).

De temperatuur van het water dat voor de installatie vereist is (we raden een gemiddelde temperatuur van 70°C aan) kunt u op het paneel instellen.

De thermokachel moduleert handmatig of automatisch vervolgens het vermogen om deze temperatuur te behouden of te bereiken. In het geval van kleine installaties is het mogelijk om de Eco functie te activeren (de thermokachel bepaalt aan de hand van de gevraagde watertemperatuur de ontstekingen en uitdovingen).

LEONARDO® is een systeem dat de verbranding beschermt en regelt en een optimale functionering in elke omstandigheid waarborgt. Dankzij de twee sensoren die het drukniveau in de verbrandingskamer en de rooktemperatuur opmeten.

Het opmeten en de optimalisering van de twee parameters vindt continu plaats zodat eventuele storingen in de functionering onmiddellijk gecorrigeerd kunnen worden. Het LEONARDO® systeem garandeert een constante verbranding door automatisch de trek aan de hand van de eigenschappen van de schoorsteen (bochten, lengte, vorm, doorsnede, enz.) en de omgevingsomstandigheden (wind, luchtvochtigheid, luchtdruk, installatie op grote hoogte, enz.) af te stellen.

De installatienormen moeten in acht worden genomen. Het LEONARDO® systeem is tevens in staat het soort pellet te herkennen en automatisch de toevoer ervan af te stellen zodat keer op keer het vereiste verbrandingsniveau gegarandeerd wordt.

sistema® LEONARDO

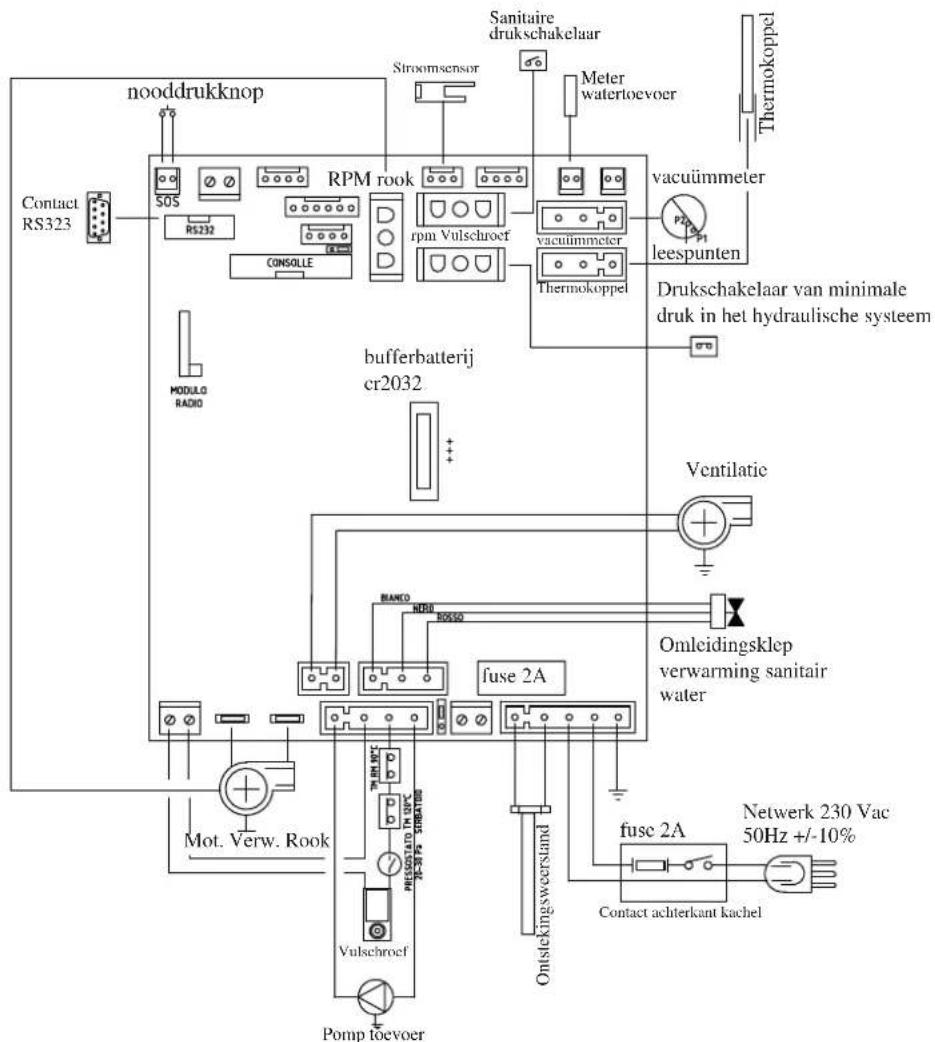

• SCHALTPLAN


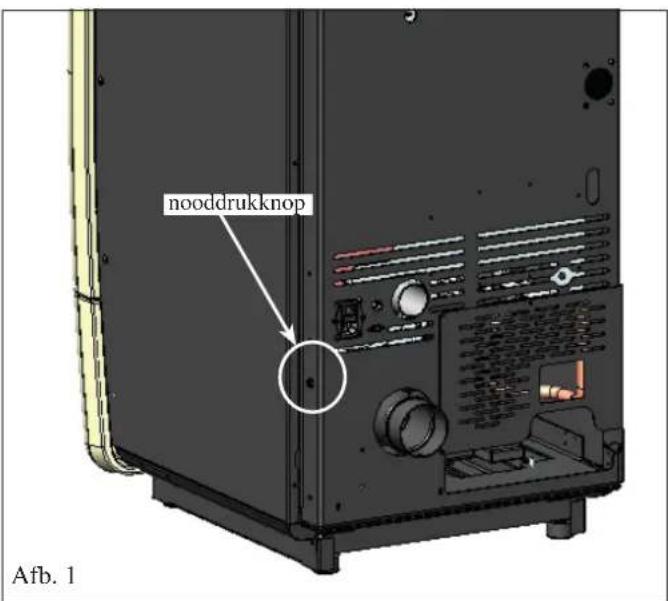

    A["Contact RS323"] --> B["nooddrukknop"]
    B --> C["50S"]
    C --> D["RS232"]
    D --> E["RPM rook"]
    E --> F["rpm Vulschroef"]
    F --> G["vacuimmeter"]
    G --> H["Thermokoppel"]
    H --> I["vacuïmmeter"]
    I --> J["PzP1 leespunten"]
    J --> K["Drukschakelaar van minimale druk in het hydraulische systeem"]
    K --> L["bufferbatterij cr2032"]
    L --> M["Ventilatie"]
    M --> N["Omleidingsklep verwarming sanitair water"]
    N --> O["fuse 2A"]
    O --> P["fuse 2A"]
    P --> Q["Netwerk 230 Vac 50Hz +/-10%"]
    Q --> R["Contact achterkant kachel"]
    R --> S["Onstickingswerstand"]
    S --> T["Omleidingsklep verwarming sanitair water"]
    T --> U["BLANCO"]
    U --> V["RMS50"]
    V --> W["FUSE 2A"]
    W --> X["Omleidingsklep verwarming sanitair water"]
    X --> Y["BLANCO"]
    Y --> Z["RMS50"]
    Z --> AA["FUSE 2A"]
    AA --> AB["Pump toevoer"]
    AB --> AC["Mot. Verw. Rook"]
    AC --> AD["MOBULO RADIO"]

SERIEPOORT

Op de AUX poort is het mogelijk om door de DEALER een optional voor de controle van het aansteken en uitdoven te laten installeren (bijv. telefoonschakelaar, omgevings-thermostaat), op de achterkant van de thermokachel. Kan worden aangesloten met de afzonderlijk leverbare brugverbinding (code 640560).

BUFFERBATTERIJ

De elektronische kaart is voorzien van een bufferbatterij (type 3 Volt CR 2032). Een storing in de functionering (hetgeen niet als een storing in het product maar als nromale slijtage moet worden beschouwd) van deze bufferbatterij wordt weergegeven met de berichten "Battery Check". Neem voor verdere informatie hierover contact op met de Dealer die de 1ste ontsteking uitgevoerd heeft.

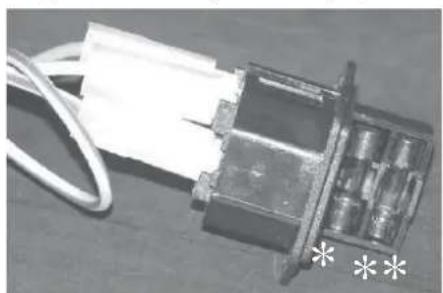

ZEKERING op het contact met schakelaar aan de achterkant van de thermokachel zijn twee zekeringen aanwezig, (*) eentje actief en eentje reserve (* *).

	Nominaal vermogen Beperkt vermogen
Warmtedebiet	33 9,5	kW
Thermisch vermogen 30 9 kW
Thermisch vermogen water	25 6,5	kW
Thermisch vermogen omgeving	5	2,5	kW
Rendement / Doeltreffendheid	92,2	94,2	%
Ultstoot CO 13% O_2	0,006	0,049	%
Rookgastemperatuur	137 76 °C
Verbruik brandstof	6,8	2	kg/h
Minimum trek	12 - 5	10 - 3	Pa
Capaciteit reservoir	40		kg
Waterinhoud	35		Liter
Max. werkdruk water	1,5		bar
Max. werktemperatuur water	80		°C
Autonomie	5 19	uur
Voor ruimtes van / tot*	780		m^3
Diameter afvoerpijp rook (mannelijk)	80		mm
Diameter luchtinlaatpijp (mannelijk)	50		mm
Gewicht met verpakking	342		kg

TECHNISCHE GEGEVENS VOOR DE DIMENSIONERING VAN DE SCHOORSTEEN

	Nominaal vermogen Beperkt vermogen
Thermisch vermogen 30 9 kW
Temperatuur van uitlaatgassen 165 91 °C
Minimum trek 3 - 5 Pa
Rookgasdebiet 21 9,4 g/s

* Het verwarmingsvolume is berekend een isolatie van het huis conform de Italiaanse wet 10/91, en verdere wijzigingen en met een warmteaanvraag van 33 Kcal/m³ per uur.

ELEKTRISCHE EIGENSCHAPPEN
Voeding	230Vac +/- 10% 50 Hz
Schakelaar on/off	ja
Gemiddeld geabsorbeerd vermogen	120 -150 W
Geabsorbeerd vermogen tijdens ontsteking	320 W
Frequentie afstandsbediening	radiogolven 2,4 GHz
Beveiliging op hoofdvoeding	Zekering T2A, 250 Vac 5x20
Beveiliging op elektronische kaart	Zekering T2A, 250 Vac 5x20

NB:

1) houd er rekening mee dat externe apparatuur de functionering van de elektronische kaart kan storen.
2) OPGELET: Laat het aansluiten van onderdelen onder spanning, onderhoud en/of nazicht uitsluitend door gespecialiseerde. (Voordat u onderhoudswerkzaamheden uitvoert, het apparaat loskoppelen van de elektrische voeding)

Bovenstaande gegevens zijn indicatief en werden vastgesteld tijdens de certificeringfase door een erkende instantie. EDILKAMIN s.p.a. behoudt zich het recht voor zonder mededeling en naar onherroepelijk oordeel de producten te kunnen wijzigen.

EIGENSCHAPPEN

• COMPONENTEN - BESCHERMINGS - EN MEETINSTALLATIES

Rook thermokoppel

Bevindt zich op de rookafvoer en meet de temperatuur. Het thermokoppel regelt de aansteekfase en bij te lage of te hoge temperatuu

Luchtstroomsensor

geplaatst in het aanzuigkanaal, komt tussen door een blokke- ring van de thermokachel, als de stroom van verbrandingslucht niet correct is, dus met als gevolg dat er een risico is van depressieproblemen in het rookcircuit.

Veiligheidsthermostaat wormschroef

Bevindt zich nabij het pelletreservoir. Deze onderbreekt de elektrische voeding voor de reductiemotor indien de gedetecteerde temperatuur te hoog is.

Watertemperatuursensor

Deze meet de temperatuur van het water in de thermokachel en zendt die informatie naar de kaart, teneinde de pomp en de vermogensafstelling van de thermokachel te regelen. Bij een te hoge temperatuur, zet de sensor een blokkeringsfase in.

Veiligheidsthermostaat oververhitting water

Leest de watertemperatuur af in de thermokachel. In geval de temperatuur te hoog is, wordt de stroomtoevoer naar de reductiemotor onderbroken. Wanneer de thermostaat in werking is getreden, moet hij hersteld worden door op de rode nooddrukknop te drukken die zich op de achterkant van de thermokachel bevindt (A - fi g. 1).

Elektrische weerstand

Zorgt voor het opwekken van de verbranding van de pellets. Blijft aan totdat de vlam niet aan is. Is een onderdeel dat onderhevig is aan slijtage.

Rookverwijderaar

"duwt" de rook de schoorsteen in en neemt lucht op wegens een onderdruk van de verbrandingslucht.

Drukregelaar

Bevindt zich waar de rookgassen worden afgezogen, treedt in werking wanneer de druk in het rookgascircuit te laag is (bv. wanneer de schoorsteen verstopt is) en onderbreekt de toevoer van pellets. Blokkeert het laden van pellets, waardoor de thermokachel uitdooft.

Vacuümmeter (elektronische druksensor):

Meet de drukwaarde (ten opzichte van de installatieruimte) in de verbrandingskamer op.

Veiligheidsthermostaat reservoir

Geplaatst op het opvulsysteem van pellets uit het reservoir. Grijpt in in het geval de temperatuur binnenin de thermokachel te hoog is. Blokkeert het laden van pellets door het uitdoven van de thermokachel.

Gesloten expansievat

"absorbeert" de variaties van het watervolume in de thermokachel die door het verwarmen worden veroorzaakt. !Het is noodzakelijk dat een thermisch technicus aan de hand van de totale hoeveelheid water in de installatie bepaalt of het nodig is het bestaande vat te integreren met een ander vat!

Reductiemotore

activeert de vulschroef waardoor het mogelijk is om de houtpellets van de tank naar de vuurhaard te vervoeren.

Drukmeter

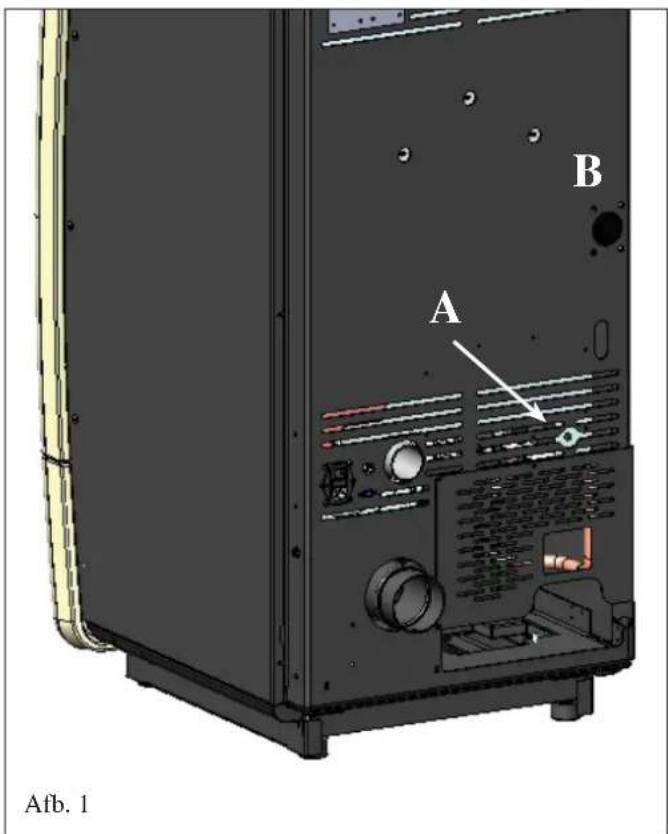

Geplaatst aan de achterkant van de thermokachel (B -fi g. 1), maakt het mogelijk om de druk van het water af te lezen. Met thermokachel in werking is de aanbevolen druk 1,5 bar

Ontluchtingsklepje

Bevindt zich in het hoge gedeelte onder het rooster van de voorste bovenplaat (zie pag. 124 fig. 2), maakt het mogelijk eventueel aanwezig lucht "te ontluchten" als u de thermokachel met water vult.

Waterdrukschakelaar

Deze is gemonteerd in het hydraulische circuit en blokkeert de ketel wanneer de druk in het systeem te laag is.

Controleer of er geen lekken zijn, en herstel vervolgens de juiste druk van het systeem door water toe te voegen via het betreffende circuit.

Afb. 1 A B

OPMERKING: IN HET GEVALVAN EEN BLOKKERING SIGNALEERT DE THERMOKACHEL OP HET DISPLAY DE OORZAAK HIERVAN. DE BLOKKERING WORDT VERVOLGENS OPGESLAGEN.

INSTALLATIE

De hydraulische aansluiting moet uitgevoerd worden door gekwalifi ceerd personeel dat een conformiteitverklaring kan afleveren overeenkomstig het Ministerieel Besluit. 37 ex L. 46/90. Tijdens de installatie en het gebruik van het apparaat moeten de plaatselijke en nationale wetten en de Europese normen in acht worden genomen. In Italië refereert men aan de norm UNI 10683 alsmede aan de regionale indicaties of de indicaties van de plaatselijke ASL. Het is echter essentieel te verwijzen naar de wetten die gelden in elk land. Vraag de beheerder om toestemming alvorens u het apparaat in een meergezinshuis installeert.

CONTROLE COMPATIBILITEIT MET ANDERE INSTALLATIES

In Italië de termokachel mag NIET worden geïnstalleerd in dezelfde kamer waar zich gasverwarmingstoestellen bevin-den van het type B (vb. gasketels, kachels en apparaten met wasemkap) want de thermokachel zou een depressie kunnen creëren in de kamer en de werking ervan in het gevaar brengen of beïnvloeden.

CONTROLE ELEKTRISCHE AANSLUITING (breng de stekkerdoos op een bereikbare plek aan)

De thermokachel is voorzien van een elektrische voedingskabel die op een 230 V 50 Hz stopcontact, het liefst voorzien van een magnetothermische schakelaar, moet worden aangesloten. Spanningsvariaties van meer dan 10% kunnen de thermokachel negatief beïnvloeden (we raden u aan om, als dit niet voorzien is, een passende differentieelschakelaar te installeren). De elektrische installatie moet aan de normen voldoen; controleer met name de doeltreffendheid van de aarding. De voedingslijn moet een doorsnede hebben die geschikt is voor het vermogen van de apparatuur. De slechte functionering van het aardecircuit veroorzaakt storingen waar Edilkamin zich niet verantwoordelijk voor acht.

PLAATSING EN AFSTANDEN VOOR BRANDVEILI- GHEID

Voor een correcte werking van de termokachel dient deze waterpas op de vloer te worden geplaatst. Controleer de draagkracht van de vloer. De thermokachel moet worden geïnstalleerd met inachtneming van de volgende veiligheidsvoorwaarden: - minimum afstand aan de achter- en zijkanten van 10 cm tot ontvlambare materialen. - aan de voorkant van de thermokachel moeten licht ontvlambare materialen op een afstand van minstens 80 cm worden geplaatst. - als de thermokachel op een ontvlambare vloer geplaatst wordt, moet tussen de thermokachel en de bodem een plaats van warmte isolerend materiaal worden aangebracht. De plaat moet aan de zijkanten 20 cm en aan de voorkant 40 cm uitsteken. Op de thermokachel en in het geval van afstanden die kleiner zijn dan de veiligheidsafstanden mogen geen voorwerpen van ontvlambare materialen worden geplaatst. In het geval van een aansluiting op een houten wand of een wand van andere ontvlambare materialen is het noodzakelijk

LUCHTTOEVOER: absoluut noodzakelijk

Het is noodzakelijk dat de installatieruimte van de termokachel voorzien is van een luchttoevoer met e en minimum doorsnede van 80 cm² zodat het herstel van de verbruikte lucht voor de verbranding gegarandeerd wordt. De termokachel kan ook lucht aanvoeren door een rechtstreekse verbinding naar buiten via een verlengstuk op de stalen buis met een diameter van 5 cm. In dat geval kunnen problemen ontstaan door condensatie en moet u de luchttoevoer met een netje beschermen, waarbijeen minimale vrije doorgang van 12cm² is gewaarborgd. De buis moet korter zijn dan 1 meter en mag geen bochtenhebben. De buis moet eindigen met een segment van 90° naar beneden gericht met een windbescherming In ieder geval helemaal luchtinlaat kanaal moeten worden moet een vrije doorsnede van minstens 12 cm² gewaarborgd worden. Bescherm het uiteinde van de luchtinvoer met een insectenrooster dat de nuttige doorsnede van 12 cm² niet beperkt.

ROOKAFVOER

Het afvoersysteem mag uitsluitend door de thermokachel gebruikt worden (het is niet toegestaan dat de schoorsteen tevens voor andere installaties gebruikt wordt).

In Duitsland kan de afvoer gebeuren in meerdere schoorstenen met expliciete controle van een schoorsteenveger. Het afvoeren van de rook vindt plaats door een leiding aan de achterkant met een doorsnede van 8 cm. We raden de installatie van een T-stuk met een condens verzameldop aan op het beginstuk van het verticale deel. De rookafvoer moet met behulp van geschikte stalen leidingen EN 1856 gecertifi ceerd. Alle buizen moeten hermetisch afgesloten zijn en, indien nodig, geïsoleerd.

Om de verschillende elementen van het buizensysteem hermetisch af te sluiten, dienen materialen gebruikt te worden die bestand zijn tegen hoge temperaturen (silicone of mastiek geschikt voor hoge temperaturen).

Het enige horizontale deel mag tot 2 m lang zijn. Een totaal van 3 bochten met een max. wijdte van 90° is toegestaan.

Het is noodzakelijk (als de afvoer niet in een schoorsteen uitkomt) een verticaal deel en een windwerend eindstuk te installeren (referentie UNI 10683).

Het verticale kanaal kan zowel intern als extern zijn. Als het rookkanaal zich in de buitenlucht bevindt, moet hij op passende wijze geïsoleerd zijn. Als het rookkanaal in een schoorsteen uitkomt, moet deze geschikt zijn voor vaste brandstoffen.

Als de doorsnede groter is dan 150 mm, is het noodzakelijk hem te verkleinen door hier leidingen met een juiste doorsnede en gemaakt van passende materialen in aan te brengen (bijv. stalen leidingen met een doorsnede van 80 mm).

De verschillende delen van het rookkanaal moeten geïnspecteerd kunnen worden. Wanneer het rookkanaal niet demonteerbaar is moet deze kijkglazen voor het reinigen hebben.

De thermokachel is ontworpen om te werken bij elke weersomstandigheid. In geval van bijzondere omstandigheden, zoals sterke wind, kan het veiligheidssysteem tussenkomen wat de thermokachel uitdooft. Laat in dergelijke gevallen het apparaat nooit met gedeactiveerde beveiligingen functioneren. Neem contact op met uw Dealer als het probleem aanhoudt.

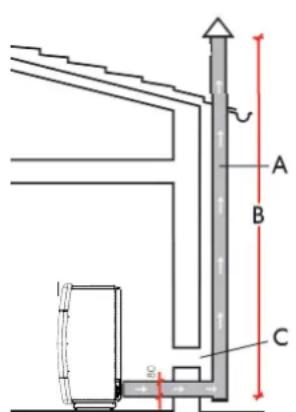

TYPISCHE GEVALLEN

Afb. 1
Afb.

A: geïsoleerde stalen schoorsteen

B: minimum hoogte 1,5 m, en alleszins voorbij de dakrand

C-E: externe luchttoevoer (doorgang minimaal 80 cm²)

D: stalen rookkanaal in een bestaande gemetselde schoorsteen.

SCHOORSTEENPOT

De fundamentele eigenschappen zijn:

• interne doorsnede aan de onderkant gelijk aan de doorsnede van de schoorsteen
• doorsnede van de afvoer minstens tweemaal zo groot als de doorsnede van de schoorsteen
• bovenop het dak in de wind geplaatst buiten het bereik van refl uxzones.

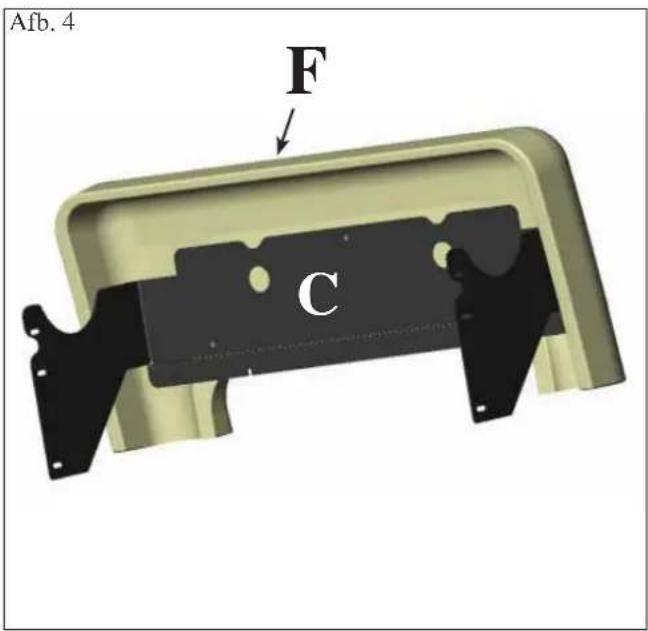

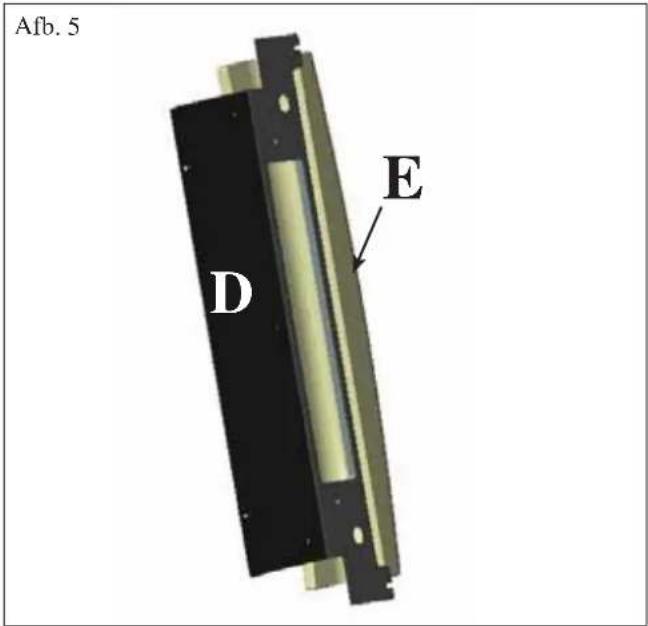

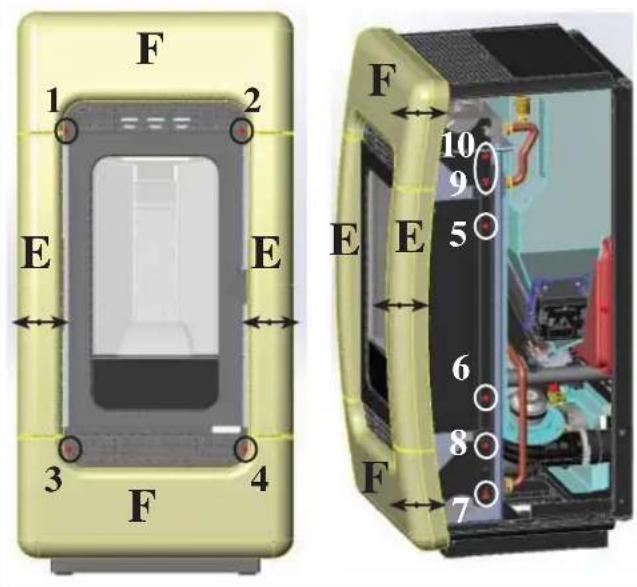

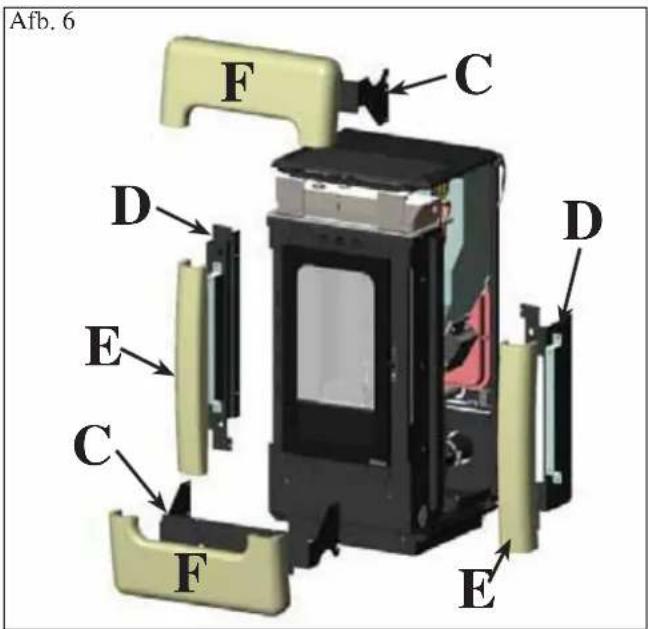

MONTAGE BEKLEDING

Afb. 1 B C D A D C

Afb. 2 B A

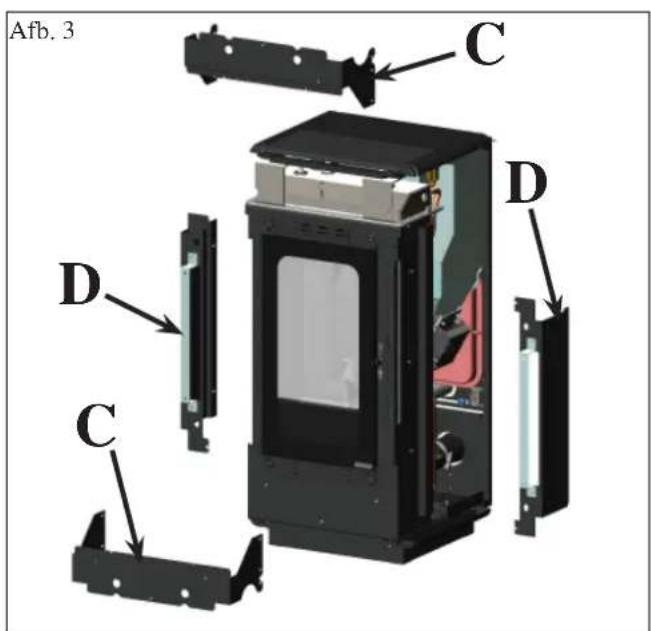

Afb. 3 C D D C

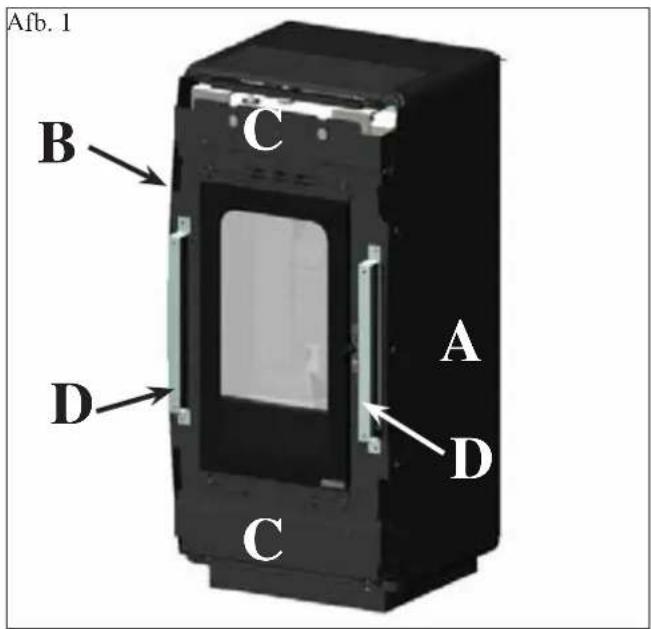

Afb. 1

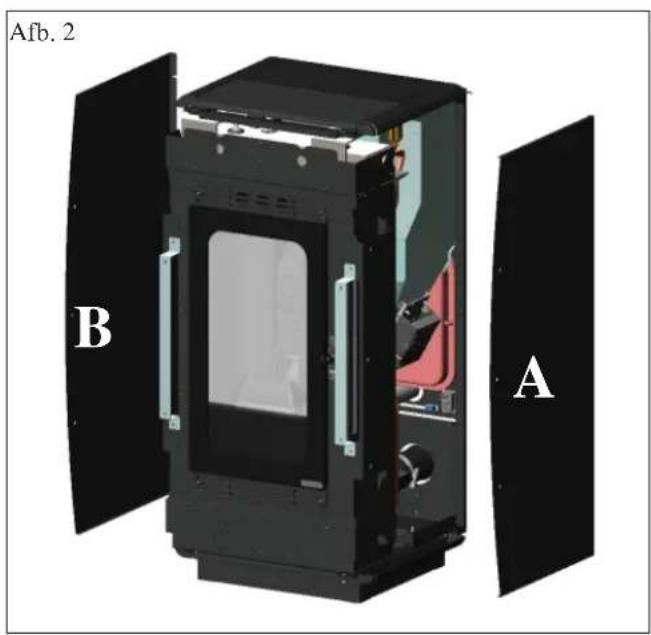

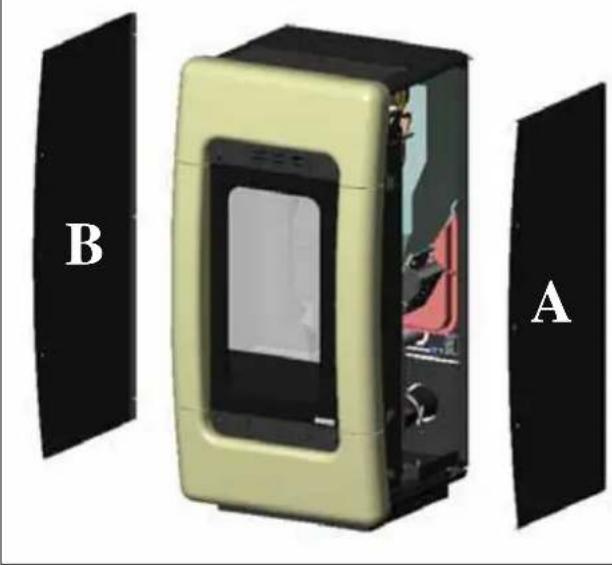

De thermokachel wordt geleverd (fig. 1) met de metalen zijpanelen (A-B), de metalen staven voor het bevestigen van de keramische verti-cale en frontale elementen (C-D) reeds gemonteerd.

De onderstaande onderdelen zijn afzonderlijk verpakt.

• nr. 2 keramische laterale elementen (E - fi g. 7)
• nr. 2 keramische horizontale elementen (F - fi g. 7)
  • nr. 10 gegroefde pinnen M4
• nr. 10 ringen

Voor het monteren dient u als volgt te werk te gaan:

Afb. 2

Demonteer de twee metalen zijpanelen van de thermokachel (A-B)

Afb. 3

Demonteer de metalen bevestigingsstaven (C-D) van de ver- ticale en horizontale keramische elementen

MONTAGE BEKLEDING

Afb. 4 F C

Afb. 5 D E

Afb. 6 F C D E C D E F E

Afb. 4

Breng de metalen bevestigingsstaven (C) aan op de achterkant van de horizontale keramische elementen met behulp van de voorziene gaten en de bijgeleverde geschroefde pinnen M4.

Afb. 5

Breng de metalen bevestigingsstaven (D) aan op de achterkant van de verticale keramische elementen met behulp van de voorziene gaten en de bijgeleverde geschroefde pinnen M4.

Afb. 6

Monteer op de structuur de verticale en de horizontale elementen (F, E) met de metalen staven (C, D) die u eerder van de thermokachel heeft ver-wijderd.

MONTAGE BEKLEDING

Afb. 7

F 1 2 E E 3 4 F F 10 9 5 E E 6 8 7

Afb. 7

Wanneer de elementen E en F gemonteerd zijn, moeten ze afgesteld worden om ze op dezelfde lijn te brengen. Ga hiervoor als volgt te werk:

• Draai aan de schroeven 1-2-3-4 om de verticale keramische elementen (E) op dezelfde lijn te brengen
• Draai aan de schroeven 5-6 om de horizontale keramische elementen (E) op dezelfde lijn te brengen
• Draai aan de schroeven 7-8-9-10 om de kromming van de horizontale keramische elementen (F) op dezelfde lijn te brengen

Afb. 8

Monteer de metalen zijpanelen (A en B) die u eerder gedemon- teerd heeft opnieuw.

Afb. 9

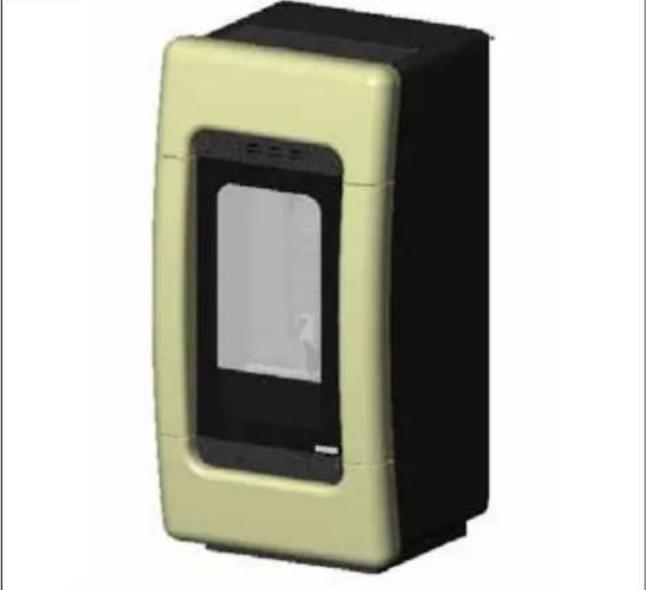

De afbeelding geeft een volledig uitgeruste thermokachel weer.

LET OP:

CONTROLEER OF HET DEURTJE TIJDENS HET OPE- NEN NIET IN CONTACT KOMT MET DE VER-TICALE KERAMISCHE ELEMENTEN.

GEBRUIKSAANWIJZINGEN

1ste Ontsteking/Test ten laste van de geautoriseerde dealer Edilkamin

De inbedrijfstelling moet uitgevoerd worden zoals voorgeschreven door de norm UNI 10683. Deze norm duidt aan welke controlewerkzaamheden moeten uitgevoerd worden om de correcte werking van het systeem te garanderen.

De technische assistentie van Edilkamin (dealer) zal tevens de thermokachel ijken aan de hand van het soort pellets en de installatievoorwaarden (bv.: kenmerken van het rookgaskanaal).

Voor de activering van de garantie is de inbedrijfstelling door de dealer vereist.

De Dealer moet tevens:

- Controleer dat de hydraulische installatie op correcte wijze uitgevoerd is en dat de installatie voorzien is van een expansievat dat groot genoeg is om de veilige functionering te kunnen garanderen.

De aanwezigheid van een expansievast, dat in de thermokachel ingebouwd is, vormt GEEN passende bescherming tegen de thermische uitzettingen van het water in de installatie.

Daarom moet de installateur beoordelen of er een aanvullend expansievat nodig is, afhankelijk van het soort installatie waaraan het is verbonden.

- Voorzie de thermokachel van een elektrische voeding en voer de koude keuring uit (door de Dealer).

- Vul de installatie met behulp van het toevoerkraantje (we raden u aan om de druk van 1,5 bar niet te overschrijden). Laat tijdens het vullen de pomp en het ontluchtingskraantje "ontluchten".

Tijdens de eerste ontstekingen is het mogelijk dat u een lichte verfl ucht ruikt. Dit zal binnen korte tijd verdwijnen.

Voor het ontsteking is het noodzakelijk het volgende te controleren:

• De correcte installatie
  • De elektrische voeding
• De hermetische afsluiting van het deurtje.
• De reiniging van de vuurhaard
• Dat de indicatie stand-by op het display weergegeven wordt (datum en ingestelde tijd).

CPELLETS AAN DE TANK TOEVOEGEN

De deksel van de tank kan met behulp van een handig clickclack systeem geopend en gesloten worden door lichtjes op de bovenkant van de gietijzeren deksel te drukken* (Afb. 1).

LET OP: maak gebruik van de speciaal geleverde handschoen als u pellets aan de thermokachel toevoegt terwijl hij brandt en dus warm is.

Wanneer het toestel voor het eerst aangestoken wordt, dienen de lucht en het water afgevoerd te worden met behulp van het handmatige klepje (V - fig. 2) dat zich onder het rooster van voorkant van de top bevindt.

Herhaal deze handeling tevens tijdens de eerste dagen dat de thermokachel gebruikt wordt en als de installatie voor deel is bijgevuld. Lucht in de leidingen benadeelt de functionering.

Om deze handeling vlotter te laten verlopen, is de klep uitgerust met een rubberen slang.

OPMERKING betreffende de brandstof.

Thermokachel zijn ontworpen en geprogrammeerd voor de verbranding van pellets houtpellets 6 mm diameter.

Pellets is een brandstof in de vorm van kleine cilinders verkregen door het samenpersen van zaagsel, heeft hoge waarden en bevat geen lijm of andere vreemde materialen. Houtpellets worden verkocht in zakken van 15 Kg.

Om de functionering van de thermokachel niet in gevaar te brengen is het noodzakelijk dat u hier GEEN andere materialen in verbrandt. Het gebruik van andere materialen (samengeperst hout) kan door laboratoriumtests worden aangetoond en zorgt ervoor dat de garantie te vervallen komt. Edilkamin heeft de producten op dusdanige ontworpen, getest en geprogrammeerd dat de beste prestaties verkregen worden door het gebruik van houtpellets met de volgende eigenschappen:

-doorsnede:6 millimeter
- maximum lengte : 40 mm
- maximum vochtigheid : 8 %
– calorisch rendement : minstens 4300 kcal/kg

Het gebruik van pellets met andere eigenschappen vereist een nieuwe ijking van de ketel, overeenkomstig met de ijking die de Dealer op het moment van de 1ste ontsteking uitvoert. Het gebruik van ongeschikte pellets kan leiden tot: een afname van het rendement; storingen in de functionering; blokkeringen wegens verstoppingen, bevuild glas, onverbrande stoffen,...

Een eenvoudige analyse van de pellets kan visueel worden uitgevoerd:

Goede kwaliteit: glad, regelmatige lengte, niet erg stoffig.

Slechte kwaliteit: met barsten in de lengte en overdwars, zeer stoffi g, zeer variabele lengtes en aanwezigheid van vreemde lichamen.

Hiermee kunnen alle functies beheerd worden.

Legenda toetsen en dispaly:

: in- en uitschakeling (om van stand by naar actief te gaan)

+/- : toename / afname van de verschillende afstellingen

A : Toets AIR: regelt de werking van de ventilatie in OFF - AUTO of handmatig F1, F2, F3, F4, F5

M : Toets MENU: kort indrukken om de werkingsmodus “comfort clima” of “vermogen moduleren”; gedurende 2 seconden indrukken om toegang te krijgen tot de verschillende programmeringsmenu’s

- knipperende icoon: afstandsbediening zoekt net

- vaste icoon: aansluiting net actief

toetsenbord geblokkeerd (druk op "A" en "M" in parallel voor een paar seconden te vergrendelen of ontgrendelen de toetsenbord)

batterij op (3 alkaline batterijen mini stilo)

programmering actief

88.8 A

alfanumerieke display bestaande uit 16 cijfers in twee rijen elk bestaand uit 8 cijfers

- knipperend icoon: thermokachel in ontstekingsfase

- vaste icoon: thermokachel in werking

automatische functie (op de display verschijnt de temperatuur)

Op het display wordt, naast de bovenvermelde pictogrammen, nog andere nuttige informatie weergegeven.

- Stand-by positie: de volgende gegevens worden weergegeven: de toevoertemperatuur (TM), de ingestelde temperatuur (SET), de hoeveelheid pellets (15 kg) die zich nog in de tank bevinden en de klok.

- Tijdens de ontstekingsfasc: OPSTARTEN, naast de informatie die weergegeven wordt in stand-by

- Werkingsfase: de volgende gegevens worden weergegeven: de toevoertemperatuur (TM), de ingestelde temperatuur (SET), de hoeveelheid pellets (15 kg) die zich nog in de tank bevinden en de klok.

N.B.: Het display kleurt zwart als de afstandsbediening een aantal seconden lang niet gebruikt wordt. Dit betekent dat de energiebesparende functie in werking getreden is. Het display licht weer op door middel van een druk op een willekeurige toets.

Als u op de toets A drukt, verschijnt op het display de instelling AIR; er kunnen drie verschillende gebruiksmodi van de omgevingsventil-atie worden ingesteld:

OFF: de ventilatie blijft uitgeschakeld, ook als de kachel in werking is

AUTO: de ventilatie wordt automatisch ingeschakeld op basis van een door de fabrikant bestudeerd programma

HANDMATIG: De ventilatie werkt alleen als de thermokachel in werking is; het is mogelijk om te kiezen uit 5 vaste ventilatieniveaus, van het geruisloze minimumniveau F1 tot het maximumniveau F5.

Bij het eerste gebruik of bij volledige lediging van de pellet-tank dient u voor het vullen van de wormschroef gelijktijdig de toetsen “+” en “-” van de afstandsbediening enkele seconden in te drukken; wanneer u de toetsen loslaat verschijnt het opschrift “LOAD”.

Deze handeling moet uitgevoerd worden voor de ontsteking indien de thermokachel uitdoofde omdat de pellet op was, leeg aan het einde van de handeling de haard voordat u hem ontsteekt.

Het is normaal dat in de tank wat pellet overblijft dat door de wormschroef niet kan opgezogen worden.

Door twee maal op de toets 🚙, svan de afstandsbediening e drukken met de thermokachel in standby start de ontstekings-procedure en verschijnt het opschrift "START". Gelijktijdig start het aftellen in seconden (van 1020 tot 0).

Voor de ontstekingsfase bestaat echter geen voorbepaalde tijd: de duur wordt automatisch beperkt indien de kaart het slagen van enkele testen bepaalt. Na ongeveer 5 minuten verschijnt de vlam.

Manuele ontsteking

Wanneer de temperatuur onder 3°C daalt en de elektrische weerstand bij gevolg niet voldoende gloeit of tijdelijk niet werkt, kunnen aanmaakblokjes gebruikt worden.

Leg een aangestoken aanmaakblokje in de vuurpot, sluit de deur en druk op de toets van de afstandbediening.

Druk op de toetsen +/- om de SET-instelling van de toevoer-temperatuur te wijzigen.

Als u de functie COMFORT CLIMA (dealer) inschakelt met de toetsen +/- is het mogelijk om de afstandsbediening te gebruiken als mobiele thermostaat/chronothermostaat en deze te plaatsen in de zone van uw woning waar u de ingestelde temperatuur wilt bereiken, COMFORT CLIMA te selecteren met de toets MENU, de omgevingstemperatuur (AIR) en de gewenste omgevingstemperatuur (SET) worden weergegeven. U kunt de temperatuur wijzigen met de toetsen +/-. De afstands-bediening zendt automatisch het verzoek naar de thermokachel.

Uitdoving

Door met brandende thermokachel 2 keer op de toets van de afstandsbediening te drukken, wordt de uitschakelingsprocedure op de display gestart en de aftelling gevisualiseerd, van 9 naar 0 (voor een totaal van 10 minuten). Deze fase bestaat uit:

• Onderbreking van de pellettoevoer.
• Motor voor het uitstoten van de rook op maximum bedrijf.
• Pomp.

Behalve andere instellingen die uitgevoerd zijn door de dealer

Trek nooit de stekker uit gedurende de fase van uitdoving.

N.B. de pomp draait na de uitschakeling tussen de 5 en de 10 minuten.

Afstelling van het uurwerk

Door 2 keer op de toets “M” te drukken, gaar u naar het menu van het “CLOCK” waar u het uurwerk van de elektronische kaart kunt instellen. Door vervolgens op de toets “M” te drukken, verschijnen achtereenvolgens de volgende afstelbare items: Dag, Maand, Jaar, Uur, Minuten, Dag van de week. Het opschrift “SAVE??”, te bevestigen met “M”, laat toe te controleren of de uitgevoerde handelingen correct zijn alvorens te bevestigen (vervolgens wordt op de display het opschrift Opgeslagen gevisualiseerd).

Het inschakelen, uitschakelen, wijzigen van de SET-temperatuur kan uitgevoerd worden door op de rode nooddrukknop te drukken die zich op de achterkant van de thermokachel bevindt (zie pag. 121).

Programmering wekelijks uur

Door op de afstandsbediening 2 seconden op de toets “M” te drukken, gaat u naar de afstelling van het uurwerk en door op de toets “+” te drukken, gaat u naar de programmering van het wekelijks uur, op de display gemeld door “PROGRAMM. ON/OFF”. Deze functie laat de selectie van het soort programmeren toe waarbij een maximum van drie keer opstarten mogelijk is. Wanneer u via de toets “M” bevestigt, verschijnt een van de volgende mogelijkheden: NO PROG ( geen programma ingesteld). DAILY PROGRAM (een enkel programma voor alle dagen) WEEKLY PROGRAM (specifi ek programma voor elke afzonderlijke dag). Met de toetsen “+” en “-” kunt u van het ene naar het andere programma gaan. Bevestig de optie met de “M” knop “DAILY PROGRAM.” en via het drukken op de “+” knop krijgt men toegang tot de keuze van het programma-nummer (aan/uit) uitvoerbaar op een dag.

Door de optie “DAILY PROGRAM” te gebruiken zal/zullen het/de programma(’s) hetzelfde/dezelfde zijn voor alle dagen van de week. Door vervolgens op de toets “+” te drukken, kan het volgende gevisualiseerd worden:

- No progr.

- 1° progr. (een ontsteking en een uitdoving per dag), 2° progr. (idem), 3° progr. (idem)

Gebruik de toets “—” om ze in tegenovergestelde zin te visualiseren.

Indien u “1° programma” kiest, wordt het uur van de ontsteking gemeld.

Op de display verschijnt: 1 "ON" uur 10; met de toets "+" en "-" wordt het uur gewijzigd en met de toets "M" wordt bevestigd (All 1 On/Hour 10).

Op de display verschijnt: 1 “ON” minuten 30; met de toets “+” en “-” worden de minuten gewijzigd en met de toets “M” wordt bevestigd (1 Off min).

Voor de te programmeren uitdovingen moet u op dezelfde wijze te werk gaan en ook voor de volgende ontstekingen of uitdovingen.

Bevestig met de toets "M" wanneer het opschrift "SAVE??" op de display verschijnt.

Na de bevestiging van "WEEKLY PROGRAM" moet de dag gekozen worden waarin de programmering moet uitgevoerd worden : 7 Zo; Progr.1; 1 Ma ; 2 Di; 3 Wo; 4 Do; 5 Vs; 6 Za; Eens de dag geselecteerd, de "+" en "-" toetsen gebruiken en bevestigen met de "M" toets om 1 à 3 maal opstarten te selecteren, kan de programmering voortgezet worden, op dezelfde wijze waarmee een "DAILY PROGRAM" wordt uitgevoerd. Voor elke dag van de week kunt u kiezen of een programmering moet geactiveerd worden en het aantal ingrepen en het uur van de ingrepen kiezen. Bij een fout kan zonder op te slaan op elk ogenblik de programmering verlaten worden door op de toets , te drukken. Op de display zal "NO SAVE" verschijnen.

Wijziging pelletlading: (met auto-regeling uitgeschakeld). Door gedurende twee seconden op de toets MENU te drukken, krijgt u toegang tot het menu LANGUAGE, zoek met de toets + het menu "ADJ PELLET", bevestig dit menu met de toets. Op het display verschijnt "PELLET ADJ 00%".

Het is mogelijk om handmatig de val van de pellets te corrigeren door een wijziging van het debiet in percentage (+/-30%). Door deze functie met de menutoets te bevestigen, gaat u naar de afstelling van de pelletlading. Een afname van de ingestelde waarde betekent een beperking van de pelletlading, een toename van de waarde betekent een grotere pelletlading.

Deze functie kan nuttig blijken wanneer u het type pellet verandert waarvoor de kachel werd afgesteld en er dus een correctie van de lading nodig is. Indien deze correctie niet voldoende is, moet u een geautoriseerd dealer Edilkamin raadplegen om een nieuwe afstelling uit te voeren.

Opmerking betreffende de variabiliteit van de vlam: Eventuele variaties van de vlamstaat hangen af van het soort pellet dat gebruikt wordt, een normale vlamvariabiliteit bij vaste brandstof en de automatische regelmatige schoonmaak.

(NB:deze schoonmaak vervangt het stofzuigen NIET, dat met koude kachel door de gebruiker moet uitgevoerd worden).

SIGNALERING RESERVE

De thermokachel is voorzien van een elektronische functie voor het bepalen van de overblijvende hoeveelheid pellet in de tank.

Het detectiesysteem, geïntegreerd in de elektronische kaart laat toe op het even welk ogenblik te controlleren binnen hoeveel uren het pellet op is en hoeveel kg pellet overblijft.

Het is belangrijk voor de correcte werking van het systeem dat gedurende de eerste ontsteking (ten laste van de dealer) de volgende procedure wordt uitgevoerd.

Het gaat om een referentie waarnaar verwezen wordt.

Een grotere nauwkeurigheid wordt bekomen via een een reset voor het herladen.

Edilkamin is niet aansprakelijk voor variaties van het voornoemde (kan afhankelijk zijn van externe factoren).

Alvorens het systeem te activeren, is het noodzakelijk in de tank een zakje pellet te laden de kachel te gebruiken de geladen brandstof op is. Dit dient om het systeem kort te testen.

Nadien kan de tank volledig gevuld worden en kan de kachel in werking gesteld worden.

Gedurende de werking, wanneer het mogelijk is een volledige zak van 15 kg te laden, zal op de display knipperend het opschrift "RESERVE" verschijnen.

Nadat een zak pellet werd geladen, is het noodzakelijk de uitgevoerde lading van 15 kg in het geheugen op te slaan. Ga hiervoor als volgt te werk:

1. druk op de toets "M" (ong. 3-4 seconden) tot het opschrift "LANGUAGE" verschijnt.

2. druk op de toets "+" tot het opschrift "RESERVE PELLET" verschijnt.

3. druk op de toets "M" tot het volgende scherm verschijnt,

PELLET KG 07 + 15*

resterende Kg in de tank geladen Kg

breng vervolgens met de toets “+” het cijfer (*) naar de waarde van de geladen pellet (15 kg in bovenstaand geval)

1. druk op de toets "M" om te bevestigen

2. druk op de toets om te verlaten.

Nadat de hierboven beschreven handelingen werden uitgevoerd, zal het systeem na verbruik van de 15 kg opnieuw knipperend het opschrift "RESERVE" doen verschijnen.

Daarna dienen de handelingen die beschreven zijn van punt 1 tot punt 5 herhaald te worden telkens als u pellets bijvult (niet verplicht).

NOODDRUKKNOP

In geval de afstandsbediening defect is, kan men toegang verkrijgen tot de basisfuncties via een rode nooddrukknop op het rechter zijpaneel van de kachel (zie fi g. 1).

De knop een of meerdere keren indrukken om de gewenste functie te activeren:

1. MET THERMOKACHEL UIT

door 2 keer op de rode drukknop te drukken gaat hij aan.

1. MET THERMOKACHEL AAN

door 2 keer op de rode drukknop te drukken gaat hij uit.

1. MET THERMOKACHEL AAN

door in manueel op de rode drukknop te drukken, gaat u van P1 tot P3.

1. MET THERMOKACHEL AAN

Als de kachel ingesteld was op brandkrachtmodulatie, door er kort op te drukken kunt u de SET-instelling wijzigen, en ze verhogen van 50 tot 80°C; als de kachel echter ingesteld wa-s op “comfort clima”, kunt u de gewenste temperatuur in de ruimte verhogen van 10 tot 30°C

nooddrukknop Afb. 1

ONDERHOUD

Koppel het apparaat van de elektrische voeding los, voordat u een willekeurige onderhoudswerkzaamheid uitvoert.

Regelmatig onderhoud vormt de basis een goede functionering van uw thermokachel.

De garantie is niet langer geldig in het geval van eventuele problemen gebonden aan nalatig onderhoud.

Wanneer het toestel schoongemaakt moet worden, verschijnt de aanduiding "Clean - exchanger".

OPMERKING: De Dealer stelt tijdens de inwerkingstelling een waarde in voor het verbruikte aantal Kg pellets waarna op het display het bericht "SERVICE UTE" weergegeven wordt. De thermokachel blijft functioneren. De eindgebruiker wordt echter verzocht het beschreven en tijdens de installatie door de Dealer besproken onderhoud te laten verrichten. Om het opschrift op het display te verwijderen, na uitvoeren van het onderhoud, de toets "M" van de astandsbediening indrukken gedurende tenminste 5 seconden (handeling uit te voeren met kachel uit).

N.B.:

• Onbevoegde wijzigingen zijn verboden
• Gebruik reserveonderdelen die door de fabrikant worden aanbevolen
• Het gebruik van niet-originele onderdelen brengt het vervallen van de garantie met zich mee.

DAGELIJKS ONDERHOUD

Handelingen die bij uitgedoofde, koude en van het lichtnet losgekoppelde thermokachel verricht moeten worden De reiniging moet uitgevoerd worden met behulp van een stofzuiger (zie optie pag. 127), deze procedure vereist een aantal minuten per dag

• Open het deurtje, verwijder de vuurpot (1 - afb. A) en gooi de resten in de aslade.
• Krab de vuurpot schoon met het bijgevoegde spateltje, verwijder eventuele opstoppingen van de sleuven.
  • GOOI DE RESTEN NOOIT IN DE PELLETTANK.

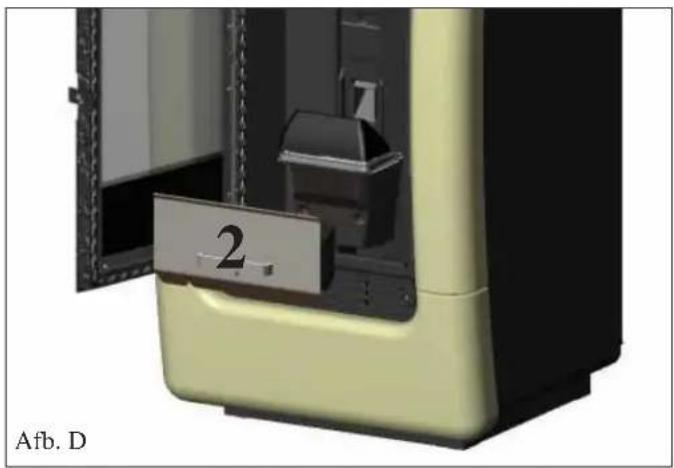

• Verwijder de aslade en leeg hem in een niet-brandbare houder (2 - Afb. A) (de as kan warme delen en/of glociend houtskool bevatten).
• Maak de binnenkant van de haard, de vuurplaat, de ruimte rondom de haard waar de assen vallen en de aslade schoon met een aszuiger.
• De ruimte van het haardonderstel schoonmaken, de contactranden van het haardonderstel samen met de plaats ervan schoonmaken.
• Reinig het glas, indien noodzakelijk (bij koude haard).

ACTIVEER TEN MINSTE EEN KEER PER DAG DE BOR-STELS OM DE WISSELAARS SCHOON TE MAKEN (*), O-OK WANNEER DE KACHEL IN GEBRUIK IS, MET BEHULP VAN DE BIJGELEVERDE HANDSCHOEN:

- Beweeg de handgreep onder het rooster van de voorste bovenplaat heen en weer (fi g. B).

ZUIG DE WARME AS NOOIT OP OM SCHADE aan de gebruikte stofzuiger en mogelijke brand te vermijden.

LET OP: CONTROLEER OF DE ASLADE CORRECT GE-PLAATST IS (2 Afb. A)

WEKELIJKS ONDERHOUD

• Reinig de haard (met een rager).
• De buis reinigen in de nabijheid van de elektrische weerstand (3 - Afb. A).
• Het plafond uittrekken openen, het haardonderstel (3 - fig. A) uittrekken en de resten uitgieten in de aslade (2 - fig. A).

1 2 3 Afb.

• Algehele reiniging van de binnen- en buitenkant.
• Zorgvuldige reiniging van de warmteuitwisselbuizen.
• Zorgvuldige reiniging en verwijdering van de afzettingen in de vuurhaard en de desbetreffende ruimte.

- Reiniging van de motoren, mechanische controle van de spe- lingen en de bevestigingen.

- Reiniging van het rookkanaal (de pakkingen op de leidingen vervangen) en van de ruimte ventilator voor rookverwijdering.

• Het expansievast controleren.

- Controle en reiniging van de circulatiepomp die op de optionele kit is gemonteerd

- De meters controleren.

- Leeg de tank en zuig de bodem hiervan leeg.

- De batterij van de klok op de elektronische kaart controleren en eventueel vervangen.

- Reiniging, controle en verwijdering van de afzettingen op de ontstekingsweerstand, indien noodzakelijk de weerstand vervangen.

- Visuele reiniging van de elektrische kabels, de aansluitingen en de voedingskabel.

- Reiniging pelletstank en controle speling vulschroef-reductie-motor.

- Controle en eventuele vervanging van de pakking van de deur.

- Functioneringstest, vullen vulschroef, ontsteking, functionering 10 minuten lang en uitdoving.

In geval van veelvuldig gebruik van de thermokachel, is het raadzaam om het rookkanaal en de doorvoer van de rookgassen om de 3 maanden te reinigen

De rookgasleiding schoonmaken

• Wanneer de kachel uitgeschakeld en afgekoeld is, beweeg de handgreep energiek heen en weer (zie vorige bladzijde)
• Verwijder de aslade (2 - fig. D), de dichtingen voor de inspectie voor de rookafvoer omhoog halen en het as opzuigen (5 - fig. E).

De hoeveelheid asresten dat zich vormt hangt af van het soort brandstof en het toestel.

Het niet uitvoeren van deze reinigingsoperaties kan het blokke- ren van de kachel tot gevolg hebben.

N.B.: zorg ervoor dat u na af loop van de reiniging de twee afsluitingen van de controle-openingen van het rookgaska- naal opnieuw aanbrengt.

LET OP!!!

Na de normale reiniging kan de ONJUISTE aansluiting van de bovenste vuurhaard (A) (afbeelding F) op de onderste vuurhaard (B) (afbeelding F) de functionering van de kachel in gevaar brengen. Controleer, alvorens u de thermokachel ontsteekt, of de haarden op correcte wijze op elkaar zijn aangesloten, zie (afb. G) en of op de steunranden geen as of onverbrande producten aanwezig zijn.

Wij wijzen u erop dat het gebruik van de kachel zonder dat de verbrandingshaard gereinigd is, ertoe kan leiden dat de gassen in de verbrandingskamer plotseling in brand vliegen, waardoor het glas in de deur breekt.

In dit geval komt de thermokachel automatisch tot stilstand en voert de uitdooffase uit. Op het display wordt een bericht met de reden voor het uitdoven weergegeven (zie hieronder de diverse signaleringen).

Haal tijdens het uitdoven wegens een blokkering de stekker nooit uit het stopcontact.

Bij blokkering moet eerst de doofprocedure uitgevoerd worden om de thermokachel te kunnen ontsteken (600 seconden met geluidmelding). Druk vervolgens op de toets ▼.

Ontsteek de thermokachel nooit zonder dat u de oorzaak van de blokkering vastgesteld en de vuurhaard GEREINIGD/GELEEGD heeft.

SIGNALERING VAN DE MOGELIJKE OORZAKEN VAN DE BLOKKERINGEN, INDICATIES EN OPLOSSINGEN:

1) Signalering: H2O PTC_FAULT

Storing: uitdoving wegens defecte of losgekoppelde temperatuurmeter.

Handelingen: • Controleer de aansluiting van de thermokoppel op de kaart • Controleer de functionering tijdens een keuring bij koude Verwarmingsketel.

2) Signalering: Verific./extract.: (ingreep wanneer de sensor van de toeren voor rookuitstoot een afwijking detecteert)

Storing: Doving door daling van de rooktemperatuur

Handelingen: • Controleer de werking van de rookuitstoot (aansluiting van de sensor voor de toeren) en de kaart (Dealer)

- Controleer de reiniging van het rookkanaal; - Controleer het elektrische circuit en de aarding. - Controleer de elektronische kaart (Dealer)

3) Signalering: Stop/Flame: (ingreep wanneer het thermokoppel een kleinere rooktemperatuur waarneemt dan de ingestelde waarde en dit interpreteert als afwezigheid van vlam)

Storing: Doving door daling van de rooktemperatuur

De vlam kan afwezig zijn door

- gebrek aan pellet

- te veel pellet heeft de vlam gedoofd, controleer de kwaliteit van de pellets (Dealer)

- de thermostaat greep in (valt zelden voor, hij grijpt slechts in bij overmatige rooktemperatuur) (Dealer)

- Interventie van de veiligheidsdrukschakelaar wanneer de rookgasafvoer of de schoorsteen verstopt/afge sloten is (dient gecontroleerd te worden door een gekwalificeerde technicus - schoorsteenveger)

- Interventie van de veiligheidsthermostaat van de tank. Controleer of er zich in de buurt van de kachel geen voorwerpen bevinden die de ventilatie blokkeren en of de ventilatoren defect zijn of niet bewegen. Als dit het geval is, neem dan contact op met een dealer.

4) Signalering: Block_FI/NO Start: (grijpt in indien in een maximum tijd van 15 minuten geen vlam verschijnt of de ontstekingstemperatuur niet werd bereikt).

Storing: Doving door niet correcte rooktemperatuur bij de ontsteking.

Onderscheid de volgende twee gevallen:

Er is GEEN vlam

Handelingen: Controleer: - de positie en netheid van het haardonderstel;

- de aanvoer van verbrandingslucht in het haardonderstel (Dealer);

- de goede werking van de weerstand;

- de omgevingstemperatuur (indien minder dan 3°C, gebruik dan een aanmaakblokje) en de vochtigheidsgraad.

Probeer aan te steken met een aanmaakblokje.

Er is een vlam maar, na de boodschap Start, verschijnt de boodschap Start Failed

Handelingen: Controleer (Dealer):

- de goede werking van het thermokoppel;

- de geprogrammeerde ontstekingstemperatuur in de parameters.

5) Signalering: Failure/Power: (dit is geen defect van de thermokachel).

Storing: Uitdoven door gebrek aan elektrische energie

Handelingen: Controleer de elektrische aansluiting en eventuele spanningsvallen.

6) Signalering: Fault/RC: (ingreep bij defect of ontkoppeld thermokoppel)

Storing: Uitdoving door defect of ontkoppeld thermokoppel

Handelingen: Controleer de aansluiting van het thermokoppel met de kaart : controleer de werking bij het koud

7) Signalering: smoke °C/high: (uitdoving door te hoge temperatuur van de rook)

Storing: uitdoven door overschrijding van de maximum temperatuur van de rook

Een overmatige temperatuur van de rook kan afhankelijk zijn van:

- het type pellet, afwijking rookzuiging

- verstopt rookkanaal

- niet correcte installatie

- "afwijking" van het drijfwerk.

8) Signalering: Check button (geeft een storing aan de noodknop aan) (Dealer)

Handelingen: • Controleer de staat van onderhoud van de knop en het kabeltje waarmee de knop op de kaart is aangesloten.

9) Signalering: WATER BIJVULLEN (grijpt in wanneer de druk van het systeem onder ongeveer 0,2 bar daalt).

Handelingen: • Ga na of er geen lekken zijn, en herstel pas daarna de juiste druk door het systeem te vullen.

MOGELIJKE STORINGEN

10) Signalering: H2O TEMPALARM: (treedt in werking als de watersonde defect of losgekoppeld is) Storing: uitschakeling wegens een watertemperatuur boven de 90°C.

Een te hoge temperatuur kan te wijten zijn aan:

- te kleine installatie: laat door uw Dealer de ECO functie activeren

- verstopping: reinig de warmteuitwisselbuizen, de vuurhaard en de rookafvoer

11) Signalering: "Battery check"

Storing: De thermokachel wordt niet uitgeschakeld ondanks dat dit bericht op het display weergegeven wordt.

Handelingen: De bufferbatterij op de kaart moet worden vervangen (Dealer).

12) Signalering: HOGE STROOM ALARM: Treedt in werking bij abnormaal en overmatig stroomverbruik van de reductiemotor.

Handelingen: Werking controleren (technische bijstandsdienst): reductiemotoren - Elektrische aansluitingen en elektronische kaart.

13) Signalering: LAGE STROOM ALARM: Treedt in werking bij abnormaal en onvoldoende stroomverbruik van de reductiemotore.

Handelingen: Werking controleren (CAT): reductiemotor - drukmeter - ketelthermostaat - elektrische aansluitingen en elektronische kaart.

14) Storing: Afstandsbediening werkt niet:

Handelingen: • de thermokachel benaderen

• vervang met andere batterijen.

- Synchronisatie met automatisch zoeken naar de activering: bij het inbrengen van de batterijen in de afstand-sbediening zal automatisch gestart worden met het zoeken van een radiokanaal en de daaropvolgende verbinding met het gedetecteerde product.

- Aangezien dit regelmatig gebeurt zal men er moeten voor zorgen het product eerst in te schakelen vooraleer de batterijen in te brengen in de afstandsbediening en men moet zich in de nabijheid van de antenne bevin-den om met zekerheid de radiobedekking te bekomen.

- Synchronisatie met automatisch zoeken naar handmatige activering: men kan beslissen om handmatig een automatisch zoeken van een product te bekomen. Het zal volstaan de volgende eenvoudige handelingen uit te voeren terwijl de batterijen reeds ingebracht zijn in de afstandsbediening:

Controleer of het toestel aangesloten is op het elektriciteitsnetwerk.

- Met display uitgeschakeld (standby) de toets 0/I indrukken en ingedrukt houden gedurende 10".

- Na 10"verschijnt op het display het bericht "ZOEKEN NETWERK", de toets 0/I loslaten, de fase van zoeken is geactiveerd.

- In enkele seconden is de automatische synchronisatie van de radiozender voltooid.

15) Storing: Tijdens de ontstekingsfase “”springt de differentieelschakelaar” (Dealer):

Handelingen: • Controleer de toestand van de ontstekingsweerstand, van de elektrische installatie en van de elektrische onderdelen

16) Storing: water niet warm genoeg:

Handelingen: • reinig de warmteuitwisselaar vanuit de binnenkant van de vuurhaard

OPMERKING 1

Alle signaleringen blijven gevisualiseerd tot op de afstandsbediening de toets wordt ingedrukt.

Ontsteek e haard niet alvorens het probleem geëlimineerd werd.

OPMERKING 2

Na het verbruik van 1000 kg pellets of een andere waarde ingesteld door de technische bijstandsdienst tijdens het eerste opstarten, verschijnt op het display op knipperende wijze het opschrift “onderhoud”.

De thermokachel werkt maar een buitengewoon onderhoud moet door de dealer uitgevoerd worden.

OPMERKING 3

Op het display wordt het bericht "CALL SERVICE" weergegeven als de thermokachel wegens de kwaliteit van de pellets of de installatie eerder verstopt raakt. Voer de handelingen uit die voorgeschreven zijn door de indicatie "Mainten.".

OPMERKING:

De schoorsteenpot en het rookkanaal waarmee de thermokachel op vaste brandstof is aangesloten moeten een keer per jaar schoon gemaakt worden (controleer of in het land van gebruik verband houdende normen bestaan).

Het gevaar voor een schoorsteenbrand neemt toe als u het rookkanaal en de schoorsteen niet regelmatig laat controleren en reinigen.

BELANGRIJK !!!

Mocht zich een brand voordoen in de thermokachel, in het rookkanaal of in de schoorsteen dan dient men als volgt te werk te gaan:

- Haal de stekker uit het stopcontact

- Blus met een kooldioxide CO₂-blusser

- Waarschuw de Brandweer

PROBEER HET VUUR NOOIT MET WATER TE BLUSSEN!

Laat het apparaat vervolgens door uw Dealer controleren. Laat de haard door een erkend technicus controleren.

FAQ

De antwoorden zijn hieronder op beknopte wijze beschreven. Raadpleeg de andere pagina's van dit document voor overige informatie.

1) Wat heb ik nodig om de thermokachel te installeren?

Rookgaskanalen van minstens 80 mm diameter of een direct aansluiting met buiten.

Luchttoevoer in de installatieruimte van minstens 80 cm ^2 .

Aansluiting voor toevoer en terugvoer aan collector 34 " G.

Afvoer op riool voor overdrukklep 34 " G.

Aansluiting voor toevoer 34 " G.

Elektrische aansluiting op een installatie dat aan de normen voldoet en dat voorzien is van magnetothermische schakelaar 230V +/- 10%, 50 Hz.(bepaal de onderverdeling van het primaire en secundaire circuit).

2) Kan ik de thermokachel zonder water laten functioneren?

NEE. Een gebruik zonder water heeft nadelige gevolgen voor de thermokachel.

3) Genereert de thermokachel warme lucht?

JA. De grootste hoeveelheid van de warmte wordt doorgegeven aan het water, terwijl een ventilator warme lucht produceert voor de ruimte waar de kachel geïnstalleerd is.

4) Kan ik de toevoer en terugvoer van de thermokachel direct op een verwarmingselement aansluiten?

NEE, net als in het geval van andere ketels is het noodzakelijk dat u de aanvoer en terugvoer op de collector aansluit. Het water wordt vervolgens over de verwarmingselementen van de installatie verdeeld.

5) Produceren de thermokachel ook warm water voor sanitair gebruik?

Het is mogelijk om warm water voor sanitair gebruik te produceren door een speciale kit aan te brengen, nadat u het vermogen van de thermokachel en de hydraulische installatie gecontroleerd heeft.

6) Kan ik de rook van de thermokachel direct via de muur afvoeren?

NEE, de rookafvoer (UNI 10683) moet het dak bereiken. Voor de correcte functionering is een verticaal deel van minstens 1,5 meter lang nodig. Dit om in het geval van een black-out of wind de vorming van rook in de installatieruimte te voorkomen.

7) Is het noodzakelijk dat de installatieruimte voorzien is van een luchttoevoer?

Ja, ter compensatie van de lucht die voor de verbranding door de thermokachel gebruikt wordt; of een directe aansluiting met buiten.

8) Wat moet ik op het display van de thermokachel instellen?

De gewenste watertemperatuur. De thermokachel moduleert vervolgens het vermogen om de temperatuur te bereiken of te behalen. Voor kleine installaties is het voldoende een functioneringswijze in te stellen die gebaseerd is op de ontsteking en uitdoving van de thermokachel naar aanleiding van de bereikte watertemperatuur.

9) Hoe vaak moet ik de vuurhaard reinigen?

Voor elke ontsteking, met een uitgeschakelde en koude kachel. NADAT U DE BUIZEN VAN DE WISSELAAR HEEFT GEREINIGD met behulp van de hand-greep (zie pag. 122).

10) Moet ik de pelletstank uitzuigen?

Ja, minstens eenmaal per maand en als de thermokachel langere tijd niet zal worden gebruikt.

11) Kan ik naast pellets andere brandstoffen verbranden?

NEE. De thermokachel is ontworpen om houtpellets met een doorsnede van 6 mm te verbranden. Ander materiaal kan schade aan de thermokachel verrichten.

12) Kan ik de thermokachel met een SMS aansteken?

Ja, door een kiezer aan te sluiten op de seriële poort op de achterkant van de thermokachel met behulp van de optionele kabel

CHECK LIST

Te integreren met een complete bestudering van het technische blad

Plaatsing en installatie

• Inbedrijfstelling uitgevoerd door de erkende technische bijstandsdienst die de garantie heeft uitgegeven.
• Afname lucht in de kamer
- Het rookkanaal/de schoorsteen worden uitsluitend voor de thermokachel gebruikt.
maximaal 3 bochten,
maximaal 2 meter horizontaal
- de rookafvoerbuizen zijn gemaakt van passend materiaal (inox staal is aanbevolen).
- in het geval van de doorgang van mogelijk brandbare materialen (bijv. hout) zijn alle voorzorgsmaatregelen ter voorkoming van brand getroffen.
- Het verwarmbaar volume is op passende wijze vastgesteld door rekening te houden met de efficiëntie van de verwarmingselementen
- Een bevoegd technicus heeft verklaard dat de hydraulische installatie overeenstemt met het Ministeriële Besluit 37, voorheen Wet 46/90.

Gebruik

• De gebruikte houtpellets (doorsnede 6 mm) hebben een goede kwaliteit en zijn niet vochtig (max. toegestane vochtigheid 8%).
- De vuurhaard en de asruimte zijn schoon en goed geplaatst.
• We raden u aan om elke dag de reinigingsstaven te benutten.
- De warmteuitwisselbuizen en de interne delen van de vuurhaard zijn schoon.
- Het rookkanaal is schoon.
- U heeft de hydraulische installatie laten ontluchten.
- De druk (gelezen op de drukmeter) is minstens 1,5 bar.

ONTHOUD dat u de VUURHAARD UITZUIGT VOORDAT U DE KACHELAANSTEEKT Probeer de kachel nooit opnieuw aan te steken als dit eerder niet gelukt is. Leeg eerst de vuurhaard

OPTIES

TELE FOONSCHAKELAAR VOOR ONTSTE KING OPA FSTA ND

Het is mogelijk de thermokachel op afstand te laten ontsteken door uw Dealer te vragen een telefoonschakelaar op de seriële poort op de achterkant van de thermokachel aan te sluiten met behulp van het kabeltje (code 640560).

HYDRAULISCHE KITS

REINIGINGSACCESSOIRES

GlassKamin (cod. 155240)

Handig voor de reiniging van het keramiekglas

Aszuiger zonder motor (code 275400) Handig voor de reiniging van de haard

GEBRUIKERSINFORMATIE

In overeenstemming met het artikel 13 van het Italiaanse wetsbesluit 25 juli 2005, nr. 151 "Tenuitvoerlegging van de Richtlijnen 202/95/EG, 2002/96/EG en 2003/108/EG met betrekking tot de beperking in het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, alsmede de afvalverwerking". Het symbool met de doorgehaalde vuilniston op de apparatuur of op de verpakking geeft aan dat het apparaat aan het einde van zijn nuttig leven gescheiden van het overige afval verzameld moet worden. De gebruiker moet aan het einde van het leven de apparatuur dus naar speciale verzamelcentra voor de gescheiden inzameling van elektrisch en elektronisch afval brengen of moet hem bij de verkoper inleveren op het moment dat hij soortgelijke apparatuur aanschaft bij de verkoper.

Kære kunde
