GEBRUIKSAANWIJZING PDM-X401 Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst

op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze markering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Onmiddellijk na ontvangst, zorgvuldig uitpakken van de doos, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en zijn in goede staat zijn ontvangen. Bij transportschade of ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd.

Als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport), schakel het apparaat niet onmiddellijk in. De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat op kamertemperatuur komt en steek vervolgens de voeding stekker in het stopcontact/wandcontactdoos.

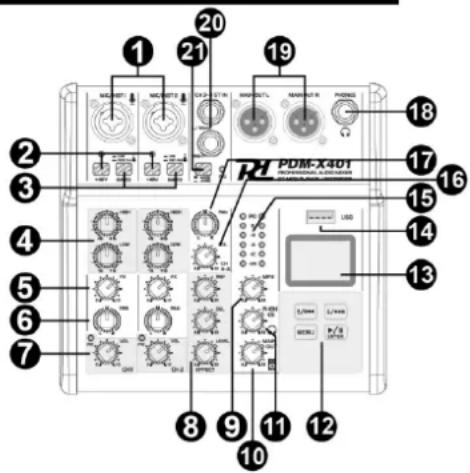

OVERZICHT

1. COMBO-AANSLUITING MICROFOON/LINE/GITAAR-INGANG

Gebalanceerde XLR- en 6,3 mm (1/4") combo-ingangen voor het aansluiten van een microfoon, muziekinstrument of audioapparaat.

2. +48V FANTOOMSCHAKELAAR

Deze schakelaar schakelt fantoomvoeding aan en uit. Als de schakelaar aan staat, levert de mixer +48V fantoomvoeding aan alle kanalen die XLR-ingangen hebben. Zet deze schakelaar aan wanneer u een of meer fantoomgevoede condensatormicrofoons gebruikt.

3. GITAAR-/LIJN-INGANGSSCHAKELAAR

Deze schakelaar wordt gebruikt om de aansluitingen van de ingangskanalen te verschuiven naar de verschillende geluidsbronnen. In de bovenste stand kan het ingangskanaal rechtstreeks worden verbonden met een audio-apparaat met een hoge impedantie, zoals een elektrische gitaar of een bas. Naar beneden geschakeld, kan het worden aangesloten op een geluidsapparaat met lage impedantie.

4. SIGNAAL INGANG CH 2 BAND EQ

Dit is een gevoelige 2-bands equalizer van hoge kwaliteit die de algehele toon van het kanaal aanpast.

5. FX

Regel het volume van de effecten voor het betreffende kanaal.

6. PAN

Positioneert het kanaalsignaal tussen L/R in de stereomix.

Regelt het volume van het geluid dat binnenkomt van de microfoon of een andere bron die op het kanaal is aangesloten. Wanneer het pieklampje knippert draait u de volumeknop naar links om het volume te verlagen.

8. DIGITALE EFFECTPROCESSOR

REP Instellen hoe vaak de echo wordt herhaald.

DEL Instellen van het tijdsinterval tussen iedere echo.

LEVEL Instellen van het volume van de effectprocessor.

9. MP3 VOLUME

Instellen van het audiosignaal van de MP3-speler.

10. HOOFD UITGANGSVOLUME

Draai aan deze knop om het volume van de hoofduitgang te regelen.

11. UITGANGSVOLUME HOOFDTELEFOON

Draai aan deze knop om het uitgangsvolume van de hoofdtelefoon in te stellen.

12. BEDIENINGSPANEEL MP3-SPELER/RECORDER

A. Kort indrukken: vorige track/keuze naar boven/links. Ingedrukt houden: volume verlagen.
B. Kort indrukken: volgende track/keuze naar beneden/rechts. Ingedrukt houden: verhoogt het volume.
C. Kort indrukken om het menu te openen.
D. Kort indrukken om de weergave te (her)starten of te pauzeren of om uw invoer te bevestigen.

13. LCD DISPLAY

14. USB POORT

15. VU METER

Toont het uitgangsniveau van het signaal. Pas het uitgangsniveau aan om het niveau te verlagen als de piekindicatoren rood oplichten.

16. STEREO KANAAL VOLUME.

Draai aan deze knop om het volume van de stereokanalen te regelen.

17. PAN

Draai aan deze knop om de balans van het stereo-ingangskanaal in te stellen.

18. HEADPHONE JACK

6,35 mm stereo hoofdtelefoonuitgang.

19. HOOFD UITGANGSAANSLUITINGEN

XLR gebalanceerde uitgangsaansluitingen voor actieve luidsprekers, eindversterkers of andere audioapparatuur.

20. STEREO LIJNINGANGSAANSLUITINGEN

6,35 mm stereo line-ingangsaansluitingen.

21. STEREO INGANGSGEVOELIGHEID

Keuzeknop voor de gevoeligheid van het stereo-lijningangssignaal (+4dB, -10dB).

22. DC STROOMVOORZIENING INGANGSAANSLUITING

23. POWER ON/OFF

PDM-X401 PROFESSIONAL AUDIO-UNIFORM 1 20 21 19 18 17 16 15 14 13 12 11 10 8 9 8 7 6 5 4 3 2 1 MAC/FTT MAC/FTT 2 CLK 2.1 GB/TW MIME/STL READ/UT R POMO USB L/Power L/Power MEDIUM Schematic

A ↑/↓← B ↓/→II C MENU ►/|| ENT D 12

Power Dynamics Professional Audio PDM-X401 Music Mixer 4-Channel OTAMPS-05B 22 23

SYSTEEMINSTELLING: Druk, als er geen USB disk geplaatst is, kort op een willekeurige toets en ga naar de hoofdmenu items. Druk op de keuze-toets, selecteer "system setup" en druk op de "play confirm"-toets om systeeminstellingen te kunnen wijzigen.

De lijst ziet er als volgt uit:

Achtergrondverlichting: Instelling om de achtergrondverlichting na een bepaalde tijd automatisch uit te laten schakelen, wanneer u het apparaat niet bedient. De standaardinstelling is "niet ingeschakeld".

Taalkeuze: Engelse- of Chinese weergave in de menu's.

Contrast: Instelling om het contrast van het scherm aan te passen.

EEN BT VERBINDING TOT STAND BRENGEN: Wanneer er geen USB disk in het toestel zit, drukt u kort op een willekeurige toets om in het hoofdmenu te geraken. Druk kort op een selectietoets en selecteer het onderdeel "BT mode". Druk op de "Play confirm"-toets om verbinding te maken. De BT netwerknaam is "Power Dynamics".

MUZIEKMODUS: Wanneer de USB disk is geplaatst, begint de muziek automatisch af te spelen. Druk, tijdens de muziekweergave, kort op de "menu" toets, een aantal instellingen onder de muziekmodus zullen tevoorschijn komen.

Herhaalmodus (repeat): er zijn verschillende modi, zoals alle herhalen, enkele track herhalen en willekeurig afspelen, die gekozen kunnen worden.

EQ modus: er zijn een aantal balansmodi om te kiezen, zoals natuurlijk, rock, pop en klassiek.

Master disc directory: de audio files worden in de file map ingelezen, u kunt de muziek direct kiezen.

Bestand wissen: verwijder het audiobestand dat op dat moment wordt afgespeeld.

OPNAMEMODUS: Houd tijdens het afspelen de "menu"-toets ingedrukt om de opnamemodus te starten:

Druk kort op de "Play"-toets om de opname te starten of pauzeren.

Houd de "Play"-toets ingedrukt om de opname te stoppen. De opname wordt automatisch opgeslagen. Het apparaat sluit automatisch af en keert automatisch terug naar de afspeelinterface.

Opname bestandsformaat: MP3/48Khz sampling/128Kbs bit rate.

Alle instellingswijzigingen worden opgeslagen en onthouden op het moment van (her)inschakeling.

BEDIENING MET EEN COMPUTER

Wanneer u de mixer met een computer bedient, installeer dan eerst de juiste audiosoftware voor uw besturingssysteem. Verschillende programma's voor audio weergave/opname zijn gratis beschikbaar op het internet.

1. Sluit de computer aan: Selecteer "Computer aansluiten" in het hoofdmenu. Gebruik een USB-kabel om een verbinding te maken met de USB-poort van uw computer.
2. Start de replay/opname software en wijzig de instellingen zodanig, dat ze kloppend zijn voor audio reproductie via de mixer of audio opname vanaf de mixer.

Als er geen audio-opname of -weergave mogelijk is, controleer dan de systeeminstellingen van de computer om na te gaan of de USB-interface is geselecteerd voor audio-invoer of audio-uitvoer.

Bedrijvenpark Twente Noord 18,
