GEBRUIKSAANWIJZING PSI600 Pro-User

GEBRUIKSAANWIJZING p.31

MODE D'EMPLOI p.44

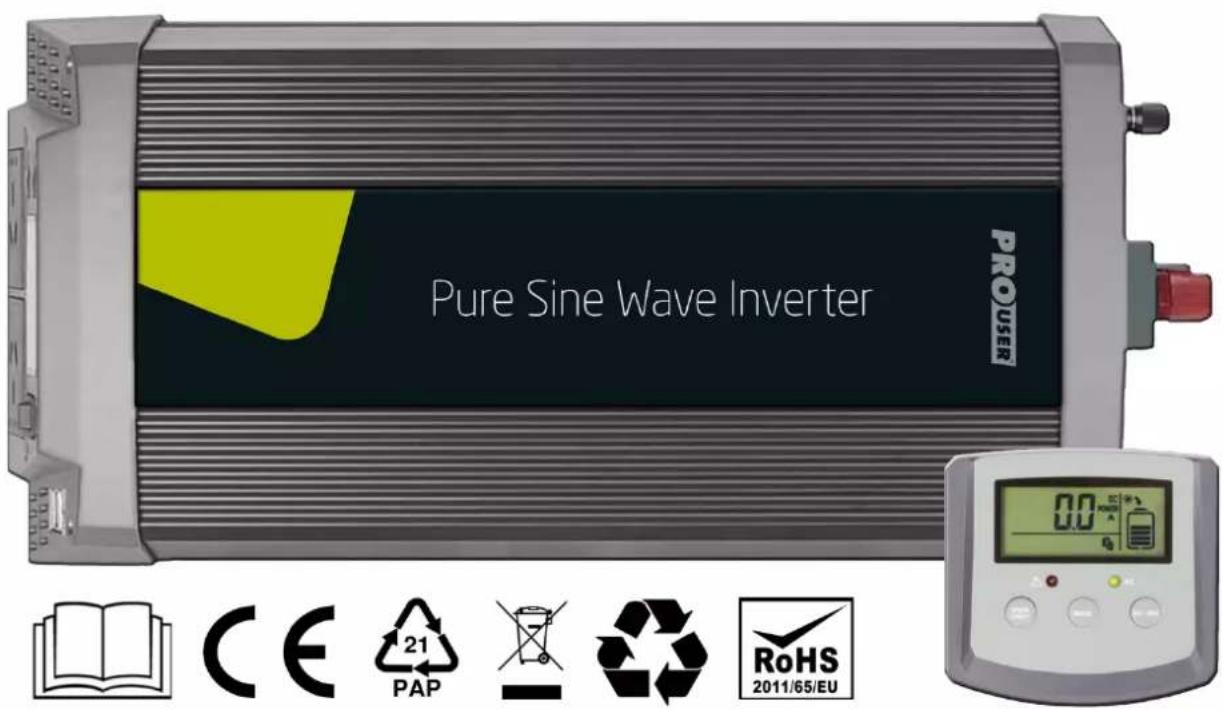

Pure Sine Wave Inverter PROUSER 0.0 21 PAP RoHS 2011/65/EU

PURE SINE WAVE INVERTER

WITH WIRED REMOTE CONTROL AND 30A SOLAR CHARGE CONTROLLER

De zuivere sinus spanningsomvormers vallen binnen de productgroep van geavanceerde mobiele omvormers geproduceerd door Pro-User. Deze Pro-User zuivere sinus spanningsomvormer maakt het mogelijk dat u overal ter wereld een sinus spanning van 230V-50Hz kunt genereren vanuit 12V DC. Als extra heeft deze omvormer 2 ingebouwde USB uitgangen waarmee u bijvoorbeeld uw navigatie, mobiele telefoon of tablet voorziet van stroom en kunt opladen. Dankzij de hoge kwaliteit en de uitstekende beveiligingen werken zelfs de meest gevoelige elektronische apparaten zonder problemen.

Met de afstandsbediening kunt u eenvoudig de omvormer monitoren en bedienen. Met de ingebouwde zonnepaneel laadregelaar (PSI1000 & PSI1500) is het mogelijk direct PV zonnepanelen tot 500W op de omvormer aan te sluiten om de accu op te laden.

Meerdere kwaliteitscontroles zijn genomen om er voor te zorgen dat uw product in goede conditie aankomt en voldoet aan uw eisen.

Lees deze handleiding nauwkeurig door en volg de veiligheid- en bedieningsinstructies. Het niet volgen van deze instructies kan leiden tot ernstige of dodelijke ongelukken en materiële schade. Bij het overdragen van de omvormer aan derden, dient deze handleiding ook overgedragen te worden.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LET OP: lees deze handleiding nauwkeurig door voordat u het apparaat installeert en gaat gebruiken. Ga niet aan de slag met de omvormer voordat u alle informatie volledig gelezen en begrepen heeft. Bij twijfel neem contact op met een professioneel installatiebedrijf of uw autobedrijf. Het niet volledig begrijpen van de instructies kan leiden tot een elektrische schok, ernstige of dodelijke verwondingen, materiële schade en beschadiging aan de omvormer.

Pro-User is niet aansprakelijk voor directe of indirecte schade veroorzaakt door het verkeerd monteren of aansluiten, bij het gebruik van kapotte of gerepareerde producten, bij gebruik voor andere doeleinden dan omschreven en door het niet doornemen van deze instructies.

Omgeving

• Gebruik het apparaat alleen in een omgeving van -20°C tot 50°C.
• Gebruik het apparaat nooit in een vochtige, natte of vieze omgeving: stel het apparaat nooit bloot aan sneeuw of regen. Dit kan leiden tot beschadiging van de omvormer of andere apparatuur, of dit kan leiden tot een elektrische schok of brand. Gebruik het apparaat niet in een omgeving van ontvlambare vloeistof, gas of stof. Zorg dat er geen accu's, of andere ontvlambare apparaten in de buurt van de omvormer zijn. Dit kan leiden tot brand of een explosie.
• Om warmteontwikkeling te verkommen, dek het apparaat nooit af. Om oververhitting te voorkomen zorg ervoor dat de ventilatie-ingangen en de ventilator niet zijn afgedekt. Stel het apparaat niet bloot aan hittebronnen (direct zonlicht of verwarming). Vermijd op deze manier extra verhitting van het apparaat.

Elektrische kabels

- Gebruik kabelhulzen indien kabels doorgevoerd worden door metalen gaten of wanden met scherpe hoeken om schade te voorkomen.

- Leg nooit kabels die loszitten of gebogen zijn naast elektrisch geleidende materialen (metaal).

- Trek nooit aan de kabels.

- Leid nooit 230V AC kabels in dezelfde leidingen als de 12V DC kabels.

- Voorkom dat er op de kabels wordt getrapt, over wordt gestruikeld of dat ze worden beschadigd door scherpe hoeken of hete oppervlaktes.

Algemeen

• Elektrische apparaten zijn geen speelgoed. Houd ze uit de buurt van kinderen.
• Gebruik het product alleen waar het voor bestemd is zoals omschreven in de handleiding.
• Controleer na het openen van de verpakking alle onderdelen op zichtbare beschadiging. Bij beschadiging neem contact op met uw verkoopcontact.
• Ontkoppel altijd de stroomvoorziening (verbinding met de accu) wanneer u met het apparaat aan de slag gaat.
• Gebruik alleen goedgekeurde accessoires (met name de kabels) of onderdelen volledig consistent aan de eisen.
• De temperatuur van de oppervlakte kan oplopen tot 65°C. Onmiddellijk uitschakelen en niet meer gebruiken indien het apparaat gaat roken of abnormaal reageert/werkt.
• Dit apparaat is niet bestemd voor mensen (incl. kinderen) met verminderde psychische, mentale of zintuiglijke capaciteiten, of bij gebrek aan ervaring en kennis, tenzij onder begeleiding van of als ze zijn geïnstrueerd hoe het apparaat te gebruiken door een persoon verantwoordelijk voor hun veiligheid. Kinderen moeten onder toezicht zijn zodat er niet met het apparaat gespeeld wordt.
• Het installeren, onderhouden en repareren mag alleen uitgevoerd worden door een gekwalificeerd persoon die op de hoogte is van de gevaren, de relevante regels, de richtlijnen en de veiligheidsvoorschriften.
• Haal de omvormer niet uit elkaar; het staat onder zeer hoge spanning. Pogingen om zelf hiermee aan de slag te gaan kunnen leiden tot een elektrische schok of brand en maakt de garantie ongeldig.
• Houd metalen en andere materialen die kortsluiting kunnen veroorzaken uit de buurt van de omvormer en de accu. Een vonk kan leiden tot beschadiging van het apparaat maar ook tot een explosie. Verwijder daarom eigen metalen producten, zoals ringen, armbanden, kettingen en horloges voordat u met het apparaat aan de slag gaat.
• Werk alleen met het apparaat als alle kabels en de omhulsels onbeschadigd zijn en als alle aansluitingen schoon zijn en goed vastzitten. Losse of vieze aansluitingen kunnen leiden tot oververhitting, vonkenvorming en brand.
• Sluit geen 220V AC aan op de 220V AC uitgang van de omvormer.
• Sluit geen 220V AC aan op de 12V DC ingang van de omvormer.
• Gebruik de omvormer nooit op een voertuig waar de + accupool is verbonden met het chassis.
• Vermijd kortsluiting en omgekeerde polariteit bij het aansluiten van de omvormer. Dit kan leiden tot het doorbranden van de zekering of tot permanente schade aan de omvormer.
• Een zekering moet voorhanden zijn op max. 30 cm van de + pool van de accu. Het ontbreken van deze zekering kan leiden tot beschadiging aan de kabel of de accu bij het ontstaan van een fout (kortsluiting of overspanning). Gebruik alleen koperen kabels van hoge kwaliteit en houd de lengte van de kabel kort.
• Sluit geen 220V AC apparaten aan die spanning terug kunnen voeren aan de omvormer.
• Zorg er voor dat het apparaat stevig bevestigd wordt. Het moet bevestigd worden op een manier dat het niet kan vallen of loskomen.
• Sluit nooit apparaten aan die meer vermogen benodigen dan het maximale uitgangsvermogen van de omvormer. Opmerking: sommige apparaten benodigen meer startvermogen dan dat het typeplaatje van het apparaat aangeeft.

Werken met accu's

• Accu's kunnen grote hoeveelheden stroom opslaan, onjuiste handelingen kunnen gevaarlijk zijn. Sluit nooit een accu aan met onjuiste spanning of een beschadigde accu.
• Houd accu's en loodzuur uit de buurt van kinderen.
• Vermijd elektrolyt op uw huid en kleding. Dit is een loodzuur en veroorzaakt brandwonden. Mocht u in aanraking komen met loodzuur, spoel onmiddellijk af met water. Keukensoda neutraliseert loodzuur. Als u loodzuur in uw ogen krijg, meteen afspoelen met lopend koud water voor minstens 20 minuten en haal onmiddellijk medische hulp. Om dit te voorkomen wordt oogbescherming aangeraden.
• Kom niet in de buurt van de accu of de omvormer met metalen of andere materialen die kortsluiting kunnen veroorzaken.
• Schakel het systeem uit voordat u verbinding maakt of verbreekt met de accu.
• Afhankelijk van het type accu kunnen bij het opladen (alleen PSI1000 & PSI1500) bubbels ontstaan in de vloeistof door het vrijkomen van gas. Omdat gas ontvlambaar is, vermijd open vuur, gloei- of elektrisch geladen apparaten en vonken in de buurt van de accu.
• Bestudeer de technische instructies ontvangen van de verkoper of de producent.
• Controleer of alle verbindingen vastzitten en schoon zijn. Losse of vieze aansluitingen kunnen leiden tot oververhitting, vonkenvorming en brand.
• Rook nooit in de buurt van de accu. Vermijd ook vonken en vlammen.
• Probeer nooit een beschadigde of bevroren accu op te laden.
• Plaats nooit een apparaat direct op de accu en andersom. Plaats het ook niet op een ontvlambare ondergrond.
• Lees de handleiding van uw voertuig zorgvuldig. Sommige voertuigen hebben speciale eisen voor het opladen of ontladen van de accu (bepaalde veiligheidsvoorschriften of een zekering die verplaatst moet worden).

ALGEMENE INSTRUCTIES

Deze Pro-User zuivere sinus spanningsomvormer zet 12V gelijkspanning om in 200V-240V 50Hz wisselspanning. De ingebouwde USB aansluitingen zijn bedoeld voor het laden/voorzien van stroom van 5V USB apparaten. Met de afstandsbediening kunt u eenvoudig de omvormer monitoren en bedienen.

PSI1000 & PSI1500: met de ingebouwde zonnepaneel laadregelaar, kunnen aangesloten PV zonnepanelen tot 500W (max. 30A en 16-45V) de aangesloten loodzuur accu opladen.

Onderhoud

Het apparaat is onderhoudsvrij. Controleer met regelmaat de kabels (schoon en vast) en de ventilator. Indien nodig maak ze met een droge doek schoon. Maak het apparaat nooit open. Beschadiging door onjuist gebruik, modificaties of poging tot reparatie leidt tot uitsluiting van aansprakelijkheid en verlies van garantie. Als het apparaat beschadigd is, moet het worden afgevoerd. Onderhoud en schoonmaken mag niet gedaan worden door kinderen.

Verpakkingsmateriaal

Om stikkingsgevaar te voorkomen, laat kinderen niet met folie en andere verpakkingsmaterialen spelen. Verwijder al het beschermmateriaal alvorens het apparaat te gebruiken.

Opbergen

Als het apparaat niet in gebruik is, kunt u het in een droge omgeving opruimen. Leg het apparaat op een veilige plaats waar kinderen niet bij kunnen. Bescherm het apparaat tegen direct zonlicht, warmte en vocht.

LEVERING

• Pro-User zuivere sinus spanningsomvormer
• Afstandsbediening met kabelaansluiting
- Handleiding

Item	Omschrijving
A	Luchttoevoer: niet afdekken!
B	Displaymeetwaarden knop: het schakelen van het display tussen de te meten waarden.
C	Displayverlichting knop:knop indrukken voor het aanzetten van de LCD displayverlichting(1 minuut).Om het licht uit te schakelen drukt u deze knop nogmaals inOm de slaapstand te activeren houd deze knop 3 seconden ingedrukt
D	LCD display: geeft alle relevante informatie weer zoals spanning, stroom, vermogen etc.
E	Rode LED: indicator voor foutmeldingen en alarm
F	Groene LED: indicator omvormer klaar voor gebruik
G	Hoofdschakelaar: on/off/remoteSchakelaar 0:de omvormer is UIT (geen uitgangsspanning op het 230V AC stopcontact, LCD is UIT), 5V USB is AAN, oplaadfunctie is AAN als de zonnepanelen zijn aangesloten (LCD licht op).Schakelaar I:functie afstandsbediening is UIT , de omvormer is AAN (230V uitgangsspanning beschikbaar op stopcontact), 5V USB is AAN, oplaadfunctie is AAN als de zonnepanelen zijn aangesloten.Schakelaar II:functie afstandsbediening is AAN, de omvormer is AAN (230V AC uitgangsspanning beschikbaar op stopcontact), 5V USB is AAN, oplaadfunctie is AAN als de zonnepanelen zijn aangesloten.
H	USB aansluiting: 1A stroom om apparaten met 5V USB aansluiting aan te sluiten of op te laden.
I	USB aansluiting: 2A stroom om apparaten met 5V USB aansluiting aan te sluiten of op te laden.Als de gevraagde stroom meer dan 3A is, gaat de beveiliging aan en schakelt de USB uitgang uit. Na 5 seconden wordt deze hervat. Als de spanning van de accu lager is dan 10,5V wordt de USB uitgang uitgeschakeld, deze gaat weer aan zodra de spanning 12V bereikt.
J	230V AC stopcontact: produceert een 230V-50Hz zuivere sinus spanning (schakelaar I en II)De uitgang kan tot 600W (PSI600) / 1000W (PSI1000) / 1500W (PSI1500) constant vermogen leveren.Voor een korte periode kan het een piekvermogen leveren van max. 20 minuten 660W(PSI600) / 1100W (PSI1000) / 1650W (PSI1500).Piek vermogen (max. 1 sec.) tot 1200W (PSI600) / 2000W (PSI1000) / 3000W (PSI1500).Als de accu spanning lager is dan 10,5V wordt de onderspanningsbeveiliging geactiveerd.OPGELET: gebruik de uitgangen afzonderlijk en sluit ze nooit aan op het lichtnet.

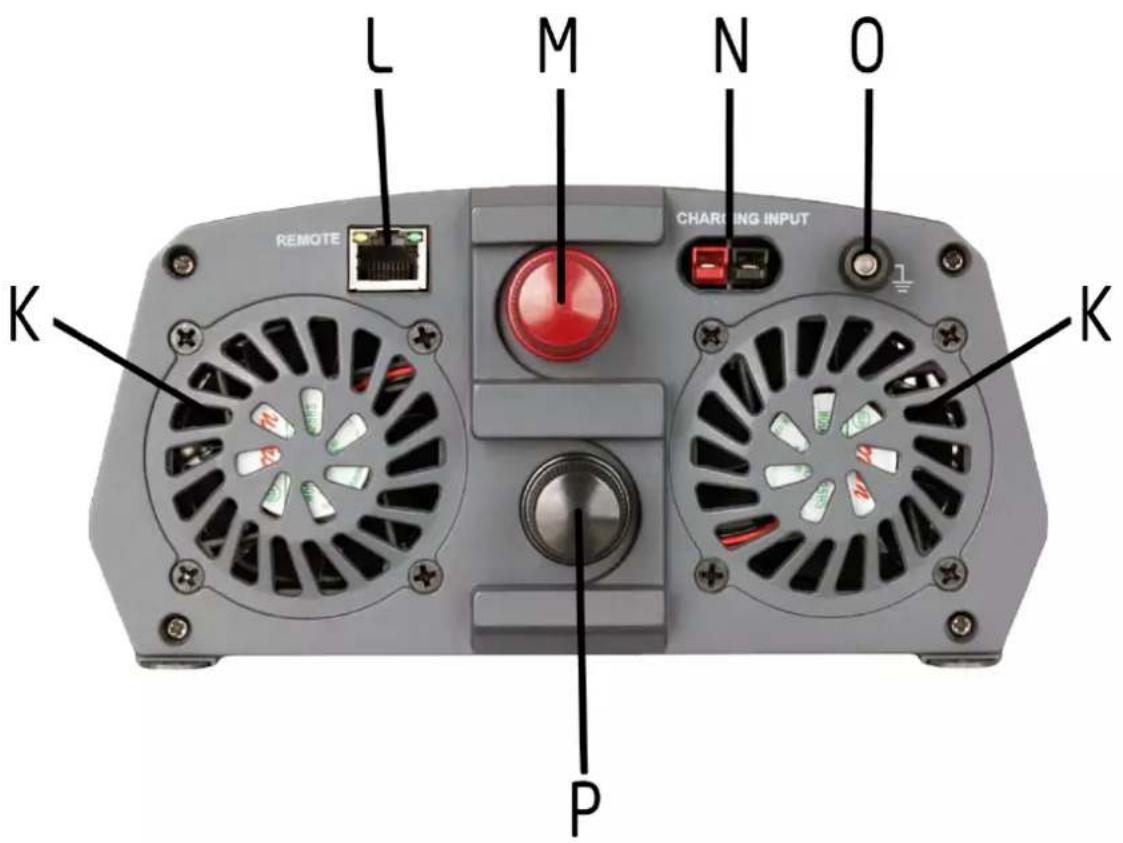

Item	Omschrijving
K	Ventilator: niet bedekken!
L	Aansluiting van de afstandsbediening
M	12V + ingang (rood, sluit de + pool van de accu aan)
N	Alleen aanwezig bij de modellen: PSI1000 & PSI1500:Oplaadingang voor de PV zonnepanelen:Ingangsspanning 16-45V DCIngangsstroom: max. 30A PWM (max. 500W)Acculader oplaadspanning: 7V DC - 14,4V DCLet op polariteit:Rode aansluiting: positieve (+) kabel voor de ingangsspanningZwarte aansluiting: negatieve (-) kabel voor de ingangsspanningWorden de polariteiten verwisseld, dan verschijnt er een foutmelding.OPGELET: laad alleen oplaadbare loodzuur accu’s op. Lees de instructies goed door alvorens hier mee aan de slag te gaan.
O	Aardingsaansluiting
P	12V - ingang (zwart, sluit de - pool van de accu aan)

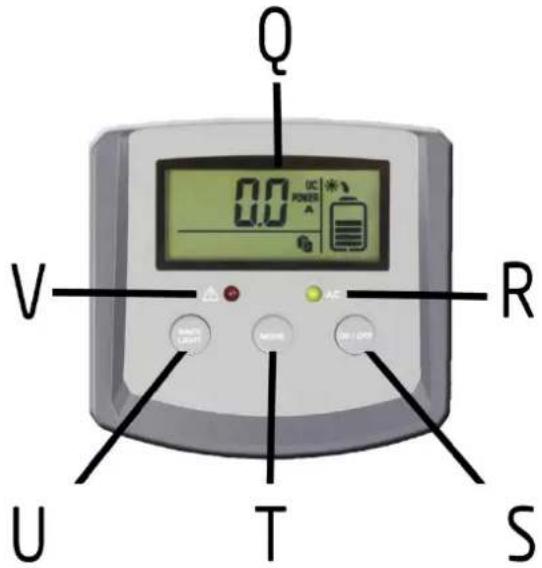

Q 0.0 POWER A V R U T S

Item	Omschrijving
Q	LCD display: geeft alle relevante informatie weer zoals spanning, stroom, vermogen etc.
R	Groene LED: indicator omvormer klaar voor gebruik
S	Aan- uitknopOFF: de functie van de omvormer is UIT (geen uitgangsspanning op het 230V AC stopcontact, LCD is UIT), 5V USB is AAN, oplaadfunctie is AAN als de zonnepanelen zijn aangesloten (LCD licht op)ON: de functie van de omvormer is AAN (230V AC uitgangsspanning beschikbaar op stopcontact), 5V USB is AAN, oplaadfunctie is AAN als de zonnepanelen zijn aangesloten.
T	Displaymeetwaarden knop: het schakelen van het display tussen de te meten waarden
U	Displayverlichting knop:- knop indrukken voor het aanzetten van de LCD displayverlichting(1 minuut).Om het licht uit te schakelen drukt u deze knop nogmaals in.- Om de slaapstand te activeren houd deze knop 3 seconde ingedrukt.
V	Rode LED: indicator voor foutmeldingen en alarm.

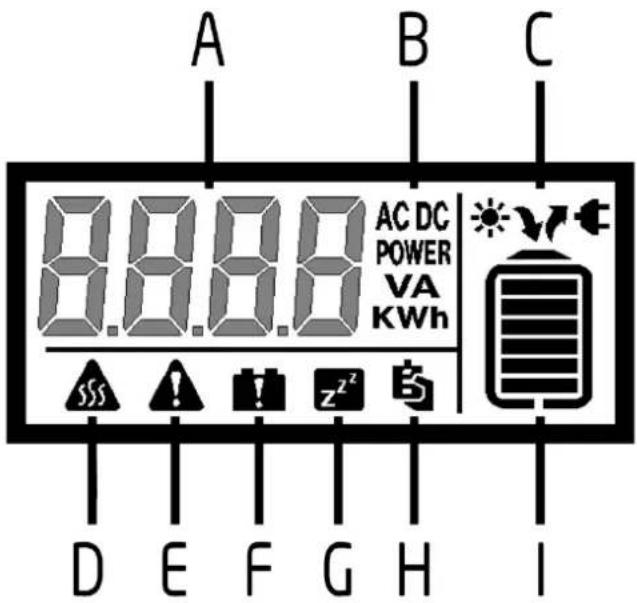

A B C 8.8.8.8 AC DC POWER VA KWh D E F G H I

Item	Omschrijving
A	LCD display: geeft alle relevante informatie weer zoals spanning, stroom, vermogen etc.
B	Geeft de huidige selectie van de te meten waarden weer.
C	Alleen bij de modellen PSI1000 & PSI1500; als de PV zonnepanelen en de accu zijn aangesloten knippert een pijl onder de het zonsymbool tijdens het opladen.
D	Temperatuurbeveiliging; als dit symbool verschijnt (knippert) is temperatuurbeveiliging ingeschakeld.
E	Overbelasting waarschuwing; als dit symbool verschijnt schakelt de omvormer automatisch beveiliging in, bijvoorbeeld bij overbelasting van de USB uitgang of PV zonnepanelen.
F	Accu foutmelding; de accuspanning valt buiten de toegestane range.
G	Slaapstand: druk en houd de displayknop voor 3 seconden vast om de slaapstand te activeren. Opgelet: als de AC uitgangspanning lager is dan 25W, wordt de omvormer voor 10 seconden geactiveerd en wordt daarna weer in de slaapstand gezet.
H	Afstandsbediening verbinding; (alleen bij hoofdschakelaar in stand II) als de afstandsbediening verbonden is, is dit symbool continue zichtbaar. Het knippert als de afstandsbediening niet verbonden is.
I	Accu-indicator; de status van de aangesloten accu wordt weergegeven. Het symbool knippert als de accu wordt opgeladen.

INSTALLATIE EN IN GEBRUIK NAME

WAARSCHUWING: lees deze handleiding nauwkeurig door voordat u het apparaat installeert en in gebruik neemt. Ga niet aan de slag met de omvormer voordat u alle informatie volledig gelezen en begrepen heeft. Bij twijfel neem contact op met een professioneel installatiebedrijf of uw autobedrijf. Het niet volledig begrijpen van de instructies kan leiden tot een elektrische schok, ernstige of dodelijke verwondingen, materiële schade en beschadiging aan de omvormer.

WAARSCHUWING: Zorg ervoor, dat de AAN-UIT schakelaar in de UIT (0) positie staat. Zorg er voor dat de accupolen schoon zijn alvorens aan te sluiten. Draai de moeren en bouten aan met een draaimoment van 12-13Nm. Losse of vieze aansluiting kan oververhitting veroorzaken.

Risico op elektrische schok: werking van de omvormer zonder een goede aarding kan leiden tot een gevaar voor de elektrische veiligheid. Zorg voor een goede aardverbinding tijdens installatie. Omgewisselde polariteiten van de aansluiting kunnen vonken veroorzaken en de interne zekering doen smelten.

Bekijk de relevante voorschriften en richtlijnen van uw land! In sommige landen kunnen wettelijke voorschriften zijn die het gebruik van een aardlekschakelaar vereisen.

Bevestiging van de omvormer

• De omvormer kan zowel horizontaal als verticaal bevestigd worden.
• De ondergrond moet waterpas en stevig zijn.
• Installeer op een schone en droge plek (geen vuil, stof en vocht).
• Niet installeren in de omgeving van ontvlambaar materiaal.
• Er moet voldoende ventilatie zijn (een ventilator in kleine, gesloten ruimte moet aanwezig zijn).
• Minstens 25cm vrije ruimte om de omvormer.
• Bedek de ventilatie uitgangen niet. Zorg voor voldoende afstand t.o.v. andere objecten (3cm).

Vert Bedrading en kabels

Een zekering moet voorhanden zijn op max. 30 cm van de + pool van de accu. Het ontbreken van deze zekering kan leiden tot beschadiging aan de kabel of de accu bij het ontstaan van een fout (kortsluiting of overspanning). Verwissel de polariteiten niet. Omgewisselde polariteiten van de aansluiting kan vonken veroorzaken en de interne zekering doen smelten.

• Houd alle kabels zo kort als mogelijk. Het is niet aanbevolen om kabels van meer dan 4m te gebruiken.
• Mochten kabels warm worden, vervang ze dan door dikkere kabels.
• Gebruik altijd goede kwaliteit kabels.

12V kabeldoorsnede

De kabeldoorsnede van alle gebruikte 12V kabels moet zijn tenminste 0,2mm ^2 /A. Voorbeeld 10A stroom zal een min. kabeldoorsnede vereisen van: 10A x 0,2mm ^2 /A = 2,0mm ^2 .

De kabeldoorsnede is voor 100% koperdraad en omvat niet de dikte van de kabelmantel (isolatie).

Apparaat	max. ingangsstroom	aanbevolen min. kabeldoorsnede
PSI600	60 A	12mm^2 (~AWG6)
PSI1000	100 A	20mm^2 (~AWG4)
PSI1500	150 A	30mm^2 (~AWG2) of 2 × 16mm^2 (2x AWG5)

Aansluiten

• Verbind de positieve pool van de accu (meestal aangegeven met + of in rood) met de positieve aansluiting van de omvormer (rood)
• Verbind vervolgens de negatieve pool van de accu (meestal aangegeven met - of in zwart) met de negatieve aansluiting van de omvormer (zwart)
• Zorg voor een veilige en goede aansluiting van de kabels.

De omvormer is nu klaar voor gebruik. Zet de schakelaar op I of II. Zie voor verdere uitleg het hoofdstuk technische omschrijving.

OPMERKING: de omvormer kan gebruikt worden terwijl de motor draait of uit is. Het is aan te bevelen het apparaat uit te schakelen bij het starten van het voertuig.

Alleen bij PSI1000 & PSI1500:

Bij gebruik van een PV zonnepaneel voor het opladen van een aangesloten accu:

• Sluit de positieve aansluiting (+ of rood) van het PV zonnepaneel aan op de rode aansluiting (klem) van de oplaadingang.
• Sluit de negatieve aansluiting (- of zwart) van het PV zonnepaneel aan op de zwarte (klem) van de oplaadingang.
• Worden de polariteiten verwisseld dan verschijnt er een foutmelding.

Houd de technische beperkingen van de oplaadingang in uw achterhoofd:

• Ingangsspanning 16-45V DC
• Ingangsstroom: max. 30A PWM (max. 500W)
• Acculader oplaadspanning: 7V DC - 14,4V DC

Minimum aanbevolen kabeldoorsnede voor het aansluiten van het PV zonnepaneel is:

$$ 3 0 \mathrm{A} \times 0. 2 \mathrm{mm} ^ {2} / \mathrm{A} = 6. 0 \mathrm{mm} ^ {2} (\sim \mathrm{AWG9} = 6, 6 3 2 \mathrm{mm} ^ {2}) $$

OPGELET: laad alleen oplaadbare loodzuur accu's op. Lees de instructies goed door alvorens hier mee aan de slag te gaan.

USB aansluiting

Sluit het externe apparaat aan op de USB aansluiting en zet het aan. De USB uitgang van de omvormer produceert 5V DC voor externe USB apparaten.

De USB is niet geschikt voor het overzetten van data. Sluit niet aan op memory sticks, MP3 speler of soortgelijke dataopslag apparaten.

Aansluiting van de afstandsbediening

Sluit de afstandsbediening aan op de aansluiting voor de afstandsbediening (L). Zorg ervoor dat de schakelaar is omgezet naar II voordat u met de afstandsbediening aan de slag gaat.

PROBLEEM OPLOSSEN

Let op! Demonteer de omvormer niet. Pogingen om zelf het apparaat te repareren kan leiden tot een elektrische schok of brand. Volg de veiligheidsinstructies als u met het apparaat gaat werken.

Foutmelding	Omschrijving
E2	Accu-overspanningsbeveiliging: De accuspanning valt buiten de toegestane range. Controleer de accu!
E3	Accu-onderspanningsbeveiliging: De accuspanning valt buiten de toegestane range. De accu kan leeg zijn. Controleer de accu en laad indien nodig op.
E4	BUS spanningsbeveiliging; een interne fout is opgetredenStart de omvormer opnieuw op; zet de hoofdschakelaar naar 0, koppel alle kabels los en wacht 1 minuut voor alles weer aan te sluiten.Kijk of de melding nog verschijnt. Zo ja, neem contact op met uw verkooppunt.
E5	Kortsluiting / overspanning; controleer of de 230V AC uitgang over het toegestane vermogen belast wordt of dat er kortsluiting is ontstaan.
E6	Oververhitting; laat de omvormer 10-15 minuten afkoelen. Zorg voor goede ventilatie.
E7	Alleen voor de modellen PSI1000 & PSI1500; omgewisselde polariteitbeveiliging voor de PV zonnepaneelaansluiting. Controleer of de + en - van de PV zonnepaneel aansluiting goed zijn aangesloten.
E8	Alleen voor de modellen PSI1000 & PSI1500: overstroombeveiliging voor de PV zonnepanelen: de zonnepanelen leveren teveel vermogen. Controleer of het zonnepaneel aan de eisen voldoet.

Als het apparaat helemaal niet werkt, is er wellicht een zekering doorgebrand. Dit gebeurt altijd met een reden. Misschien is er kortsluiting ontstaan bij het verkeerd aansluiten van de omvormer op de polen van de accu. Vervang zelf geen zekering. De omvormer moet nagekeken worden door de producent of een geautoriseerd service center.

TECHNISCHE SPECIFICATIES

Model	PSI600	PSI1000	PSI1500
DC Ingang
Accuspanning	10,5-15,3 V DC	10,5-15,3 V DC	10,5-15,3 V DC
Accucapaciteit	≥ 45 Ah	≥ 65 Ah	≥ 65 Ah
Max. ingangsstroom	≤ 60 A	≤ 100 A	≤ 150 A
Ruststroom	≤ 0,75 A	≤ 0,75 A	≤ 0,75 A
Ingangsstroom (voor PV zonnepanelen)
PV spanning	-	16 V DC ~ 45 V DC	16 V DC ~ 45 V DC
Max. PV vermogen	-	≤ 500 W; Max. PWM ≤30A	≤ 500 W; Max. PWM ≤30A
AC uitgang
Spanning	230 V AC	230 V AC	230 V AC
Frequentie	50 Hz	50 Hz	50 Hz
Vermogen	600 W	1000 W	1500 W
Piek vermogen	660 W	1100 W	1650 W
Voor max. 20 min.
Kortstondig piek vermogen	1200 W	2000 W	3000 W
voor max. 1 sec
Spanningsafwijking	≤5%	≤5%	≤5%
Omzettingsrendement	≥88%	≥88%	≥88%
USB uitgang
Uitgangsspanning	5V DC	5V DC	5V DC
Maximale uitgangsstroom	3A (1x 2A, 1x 1A)	3A (1x 2A, 1x 1A)	3A (1x 2A, 1x 1A)
Afmetingen
Lengte x hoogte x breedte (mm)	296x204x102	378x204x102	428x204x102
Gewicht	3.1 kg	4.4 kg	5.5 kg
Anders
Omgevingstemperatuur	-20°C ~ 50°C	-20°C ~ 50°C	-20°C ~ 50°C
Koeling	luchtgekoeld	luchtgekoeld	luchtgekoeld
Isolatieklasse	Class I	Class I	Class I
Beschermingsgraad	IP20	IP20	IP20

Dit model mag in Europese landen verkocht worden.

MILIEUBESCHERMING

Dit product is gekwalificeerd als elektrisch of als een elektrisch apparaat en mag niet met het huisafval weggegooid worden. Graag inleveren bij de daarvoor bestemde inleverpunten. Vraag uw verkoper of gemeentelijke instantie om recycle advies.

GARANTIE

Pro-User geeft een garantie af van 2 jaar, ingaande vanaf de dag van aankoop. Garantie is niet overdraagbaar. Garantie geldt alleen op materialen en service. Om garantie te krijgen, graag het artikel met aankoopbewijs retourneren naar een geautoriseerde Pro-User dealer. Beschadiging door onjuist gebruik, modificaties of poging tot reparatie leidt tot uitsluiting van aansprakelijkheid en verlies van garantie. Pro-User is alleen verantwoordelijk voor reparatie of vervanging en is niet verantwoordelijk voor eventuele schade of ongemak als gevolg van het defect.
