GEBRUIKSAANWIJZING PSI2000TX Pro-User

GEBRUIKSAANWIJZING P.42

MODE D'EMPLOI P.62

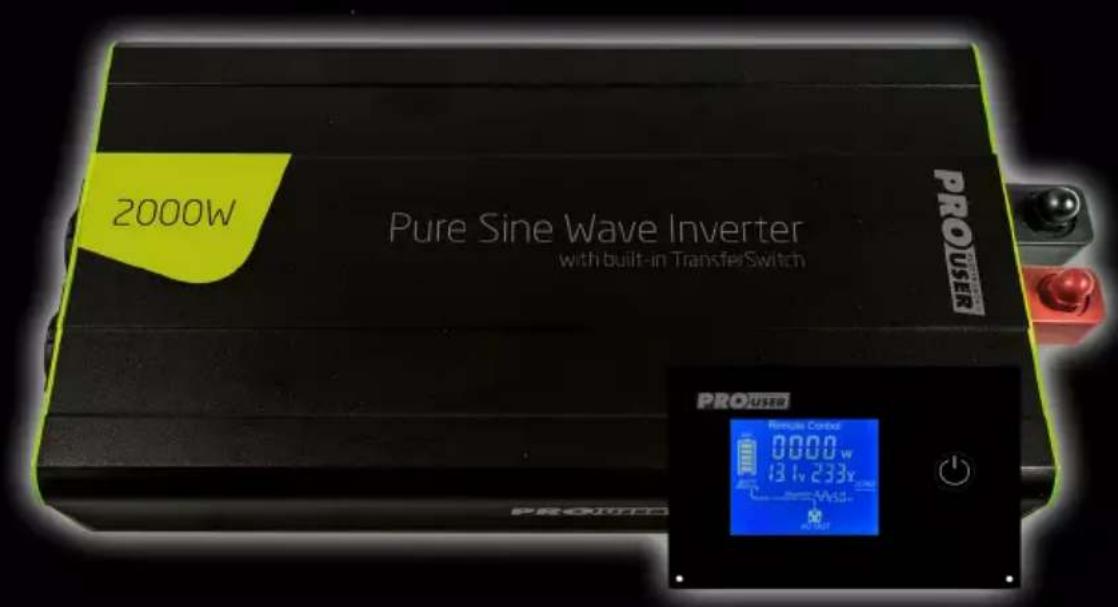

2000W Pure Sine Wave Inverter with built-in TransferSwitch PROUSER PROUSER Resistive Control 0000 w 13.1v 233v VDD VDD

PURE SINE WAVE INVERTER

Lees deze handleiding voordat u dit product gebruikt. Lees deze handleiding voordat u dit product g Doet u dit niet, dan kan dit leiden tot ernstig letsel.Doet u dit niet, dan kan dit leiden tot ernstig lets

INHOUDSOPGAVE

Inleiding P.43

Belangrijke veiligheidsinstructies P.43

Algemene instructies P.46

Inhoud van de verpakking P.46

Technische omschrijving P.47

Afstandsbediening P.50

Dipswitch instellingen (alleen hybride) P.51

ECO/UPS functie P.51

Installatie en bediening P.52

Bedradingsschema P.53

Problemen oplossen P.55

Technische specificaties P.59

Onderhoud P.61

Garantie P.61

INLEIDING

De zuivere sinusomvormers zijn lid van de familie van geavanceerde mobiele stroomomvormers vervaardigd door Pro-User Electronics. Uw Pro-User Electronics zuivere sinusomvormerstelt u in staat om een zuivere sinusgolf 230V AC 50Hz spanning te genereren uit een 12V DC accu, waar u ook naartoe reist. Als bonus hebben we 1 USB-poort ingebouwd voor het voeden of opladen van bijvoorbeeld uw navigatiesysteem, mobiele telefoon, tablet of elk ander USB-apparaat. Door de hoogwaardige zuivere sinusspanning en de uitstekende overbelastingsmogelijkheden werkt zelfs met gevoelige elektronica feilloos.

Met de bedrade afstandsbediening kunt u uw omvormer gemakkelijk controleren en bedienen.

Wij hebben talrijke maatregelen genomen voor kwaliteitscontrole om ervoor te zorgen dat uw product in topconditie aankomt en naar uw tevredenheid zal presteren.

Lees en volg de veiligheids Leene bediedigingsinstgheties zorgvuldig. Het niet opvolgen van en bedieningsins deze instruktiesklaarlede dan tobeereerastigt ingelukclusles in a terrieter isbade, adestigstig of zelfs dodeijkletssel. Als betapparaat aan are een ander der personwodo doorgegeven, moet ook deze handleiding worden meegegeven. moet ook deze handleiding worden meegegeven.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LET OP: Leessdezezhaaddiedinig gongrguldigigodo vordarda thethappapatraat installkeenttemiringebuiki neeren Geberkidedemonormemallseheals als alle versteersteekte Informatie volledighelt gelezeere hetgepepe Al Ausniet izekerkemb van het werken met 112Wgeelijkppanninggefomietezekerveetatva doctoet,eweregedg dan hulp te zoekenbbijeeerpprofessioneleinstattatiedienst of febrikorkan van uw voertwigg. Hettniet nataevenvarandezeinistictietiskar deideerdort testneelaktheischische schok, dodedijkofeenstiggetstelematatieliebsade de eerevermindende derwegking waanddeconwnmeer.

Pro-User Electronics aanvaardt geen aansprakelijkheid voor directe of indirecte schade veroorzaakt door foutieve montage of aansluiting, een gebruik van beschadigde of gewijzigde producten, een gebruik voor andere doeleinden dan aangegeven en vooral veroorzaakt door het niet opvolgen van deze instructies.

Algemeen:

• Elektrische apparaten zijn geen speelgoed. Houd het product uit de buurt van kinderen.
• Gebruik het product alleen zoals bedoeld en voor de in de handleiding beschreven doeleinden.
• Onderzoek na het openen van de verpakking alle onderdelen op zichtbare schade. Als u schade hebt gevonden, neem dan contact op met het bedrijf waar u dit product hebt gekocht.
• Ontkoppel altijd de stroomvoorziening (inclusief de aansluiting op de accu en een optioneel zonnepaneel) wanneer u aan het apparaat werkt.

- Gebruik alleen goedgekeurde accessoires (met name alle kabels) of onderdelen die volledig aan de eisen voldoen. De installateur is verantwoordelijk voor het gebruik van de juiste kabel- en zekeringmaten.

- De oppervlaktetemperatuur kan oplopen tot 65°C. Schakel het apparaat onmiddellijk uit en stop met het gebruik ervan als het apparaat rookt of abnormaal gedrag vertoont.

- Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen.

- Installatie, onderhoud en reparatie van het apparaat mogen alleen worden uitgevoerd door gekwalificeerd personeel dat bekend is met de risico's, de desbetreffende voorschriften en de toe te passen richtlijnen en veiligheidsmaatregelen.

- Haal de omvormer niet uit elkaar, het interne circuit bevat gevaarlijke spanningen. Pogingen om het apparaat zelf te repareren kunnen leiden tot elektrische schokken of brand en maken de garantie van het apparaat ongeldig.

- Houd metalen voorwerpen of andere materialen die kortsluiting kunnen veroorzaken op de polen van de accu of de omvormer altijd uit de buurt. Een resulterende vonk of kortsluiting kan niet alleen het apparaat beschadigen, maar ook een explosie veroorzaken en mogelijk een stroomsterkte produceren die hoog genoeg is om een ring of iets dergelijks aan metaal te lassen. Verwijder persoonlijke metalen voorwerpen zoals ringen, armbanden, kettingen en horloges wanneer u aan het apparaat of de batterij werkt.

- Gebruik de omvormer alleen als alle kabels en de behuizing onbeschadigd zijn en alle aansluitingen vastzitten en schoon zijn. Losse of vuile aansluitingen kunnen leiden tot oververhitting, elektrische vonken en brand.

- Sluit de AC-uitgangsklemmen van de omvormer niet aan op een inkomende AC-bron (of het elektriciteitsnet).

- Sluit de DC ingangsklemmen van de omvormer niet aan op een inkomende AC-bron.

- Gebruik de omvormer nooit op voertuigen waarbij de positieve pool van de accu op het chassis is aangesloten.

- Sluit nooit kabels in omgekeerde polariteit aan of sluit aangesloten kabels kort. Hierdoor kunnen interne zekeringen doorbranden en kan de omvormer permanent beschadigd raken.

- Een zekering moet op een afstand van max. 30 cm van de pluspool van de accu. Gebeurt dit niet, dan kan bij een storing (bijv. overstroom of kortsluiting) schade aan de bekabeling of de accu ontstaan. Gebruik alleen koperen kabel van hoge kwaliteit en houd de lengte van de kabel kort.

- Gebruik geen apparaten die de wisselstroom terugvoeren naar de omvormer. Dit kan de omvormer beschadigen.

- Zorg ervoor dat het apparaat stevig staat. Het apparaat moet zo worden opgesteld en bevestigd dat het niet kan omvallen of vallen.

- Sluit nooit apparaten aan die een hoger vermogen vereisen dan het piekvermogen van de omvormer. Houd er rekening mee dat sommige apparaten meer startstroom nodig hebben dan het typeplaatje van het apparaat aangeeft.

Werken met batterijenWerken met batterijen

- Batterijen kunnen grote hoeveelheden energie opslaan en een onjuiste behandeling kan gevaarlijk zijn. Sluit nooit een batterij aan met een ongeschikte spanning of andere ongeschikte of beschadigde batterijen.

- Houd kinderen uit de buurt van batterijen en zuur.

- Voorkom dat u elektrolyt op uw huid of kleren krijgt. Het is zuur en kan brandwonden veroorzaken. Als accuzuur in contact komt met huid of kleding, onmiddellijk wassen met water. Zuiveringszout neutraliseert de elektrolyt van loodzure batterijen. Als er elektrolyt in uw ogen komt, moet u uw ogen onmiddellijk gedurende minstens 20 minuten met stromend koud water spoelen en onmiddellijk medische hulp inroepen. Oogbescherming wordt daarom aanbevolen.

- Houd metalen voorwerpen of andere materialen die kortsluiting kunnen veroorzaken op de polen van de accu of de omvormer altijd goed uit de buurt.

- Schakel het apparaat uit voordat u de verbindingen met de batterij tot stand brengt of verbreekt.

- Neem de technische instructies van de verkoper of de fabrikant van uw batterij in acht.

- Controleer of alle aansluitingen vastzitten en schoon zijn. Losse of vuile aansluitingen kunnen leiden tot oververhitting, elektrische vonken en brand. Gebruik waar nodig klemmenvet.

- Rook nooit en laat geen vonken of vlammen in de buurt van de batterij komen.

- Probeer nooit een beschadigde of bevoren batterij op te laden.

- Lees de handleiding van uw auto. Sommige voertuigfabrikanten kunnen speciale voorschriften hebben voor het opladen of ontladen van de accu van het voertuig (bijv. zekeringen die moeten worden verwijderd of bepaalde veiligheidseisen).

OmgevingOmgeving

- Gebruik het product alleen in omgevingen van 0°C \~ 45°C.

- Gebruik het product niet in een vochtige, natte of stoffige omgeving: Stel de omvormer nooit bloot aan regen of sneeuw. Dit kan leiden tot schade aan de omvormer of andere in het systeem geïnstalleerde apparatuur of tot elektrische schokken of brand. Gebruik het apparaat niet in een explosieve omgeving, zoals in de aanwezigheid van brandbare vloeistoffen, gassen of stof. Plaats geen batterijen of andere zaken die tegen vonken beschermd moeten worden rond de omvormer. Dit kan leiden tot brand of explosie.

- Dek het apparaat niet af om warmteontwikkeling te voorkomen. Voorkom oververhitting en zorg dat luchtinlaten en ventilatie niet worden geblokkeerd. Stel het apparaat niet bloot aan een warmtebron (zoals direct zonlicht of verwarming). Vermijd op deze manier extra opwarming van het apparaat.

- Als kabels door metalen gaten of andere wanden met scherpe randen moeten worden geleid, gebruik dan goten of kabeldoorvoeren om schade te voorkomen.

- Leg geen losse of gebogen kabels naast elektrisch geleidend materiaal (metaal).

- Trek niet aan de kabels.

- Vermijd om 230 V AC netkabel en 12 V DC kabels in hetzelfde kanaal te leggen.

- Voorkom dat op alle kabels wordt getrapt, dat erover wordt gestruikeld of dat ze worden beschadigd door bijvoorbeeld scherpe randen of hete oppervlakken.

ALGEMENE INSTRUCTIES

Bedoeld gebruik Bedoeld gebruik

De Pro-User Electronics zuivere sinusomvormer zet een 12V gelijkspanning (bijv. een accu of een andere 12V bron die de benodigde stroom kan leveren) om in 200-240V 50Hz AC zuivere sinusspanning. De ingebouwde USB-poort is bedoeld voor het voeden of opladen van 5V USB-apparaten (er moet rekening worden gehouden met de maximale stroomafgifte). Met de bedrade afstandsbediening kan de gebruiker de omvormer op een handige manier controleren en bedienen.

Verpakkingsmateriaal Verpakkingsmateriaal

Laat kinderen niet met folie of ander verpakkingsmateriaal spelen om verstikkingsgevaar te voorkomen. Verwijder alle beschermende omhulsels voordat u het apparaat in gebruik neemt.

OpslagOpslag

Bewaar de omvormer in een droge omgeving wanneer deze niet wordt gebruikt. Bewaar het apparaat op een veilige plaats buiten het bereik van kinderen. Bescherm het apparaat tegen direct zonlicht, hitte en vocht.

INHOUD VAN DE VERPAKKING

• 1x Pro-User Electronics pure sine wave inverter
• 1x Afstandsbediening (600/1000/1500/2000/3000W)
- 1x Bedrading voor afstandsbediening (600/1000/1500/2000/3000W)
- 1x Opbouwframe voor afstandsbediening (600/1000/1500/2000/3000W)
• 1x Batterij bedrading set
• 1x 230V aansluitkabel (1000/1500/2000W)
• 1x Gebruiksaanwijzing

A) Binnenkomende 230V AC aansluiting (1000W / 1500W / 2000W)
B) Uitgaand 230V AC stopcontact
C) ECO mode indicatie led (1000W / 1500W / 2000W / 3000W)
D) Aan/uit schakelaar
E) Aansluiting voor bekabeling afstandsbediening
F) UPS indicatie led (1000W / 1500W / 2000W / 3000W)
G) Inverter functie indicatie led
H) Storing indicatie led
I) 230V AC binnenkomend indicatie led
J) USB stopcontact
K) BY-Pass indicatie led

A) Positieve batterij aansluiting ( rood / + )
B) Negatieve batterij aansluiting (zwart / - )
C) Ventilatieopeningen

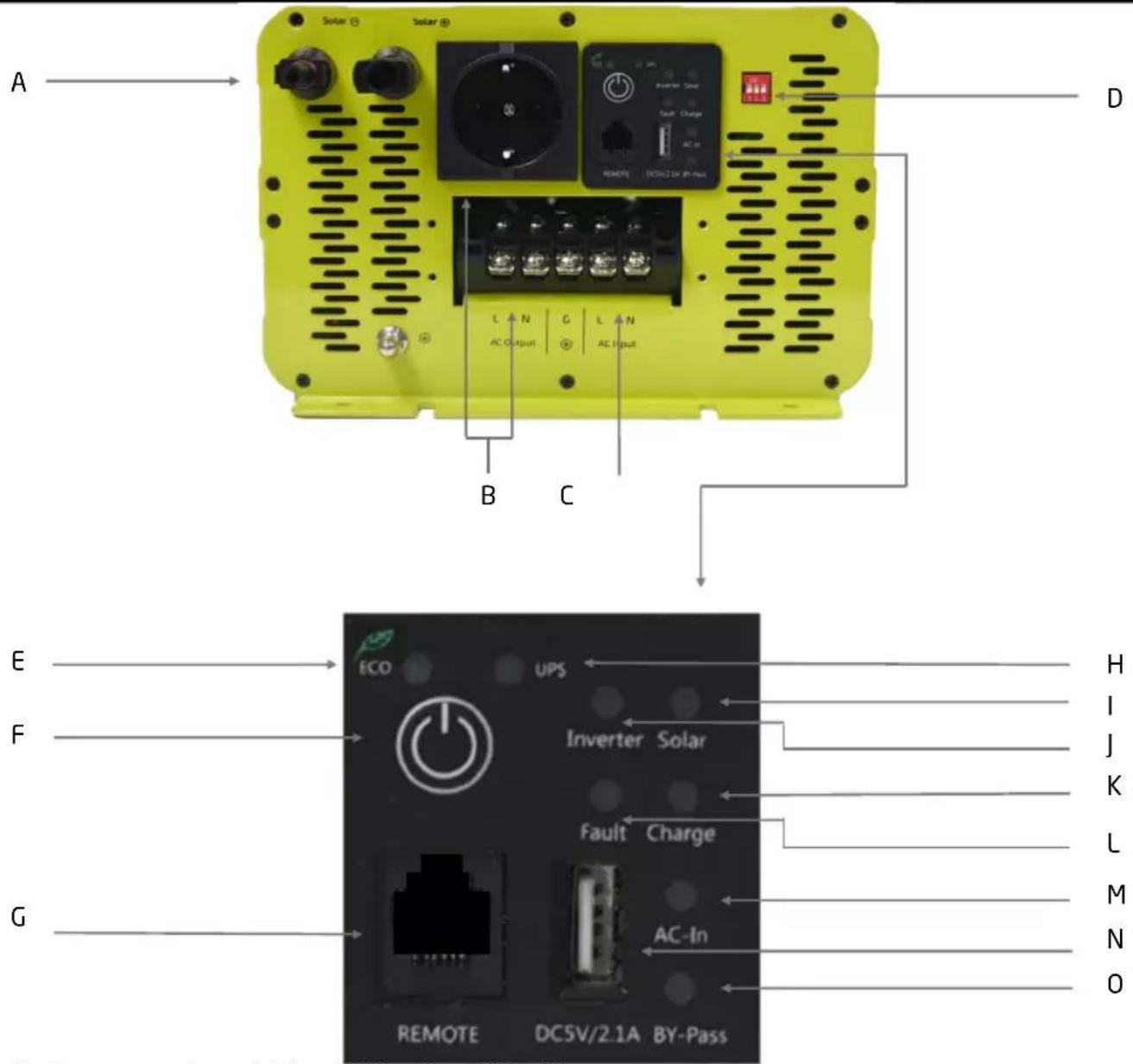

TECHNISCHE OMSCHRIJVING 3000W & HYBRID PSI-SERIES

A) Zonnepaneel aansluiting (MC4, alleen Hybrid)

B) Uitgaande 230V AC aansluitingen

C) Binnenkomede 230V AC aansluiting

D) Batterij instellingen dipswitches (alleen Hybrid)

E) ECO mode indicatie led

F) Aan/uit schakelaar

G) Aansluiting voor bekabeling afstandsbediening

H) UPS indicatie led

I) Indicatie zonnepaneel-oplaadfunctie led (alleen Hybrid)

J) Inverter functie indicatie led

K) 230V AC laadfunctie indicatie led (alleen Hybrid)

L) Storing indicatie led

M) 230V AC binnenkomend indicatie led

N) USB stpcontact

0) BY-Pass indicatie led

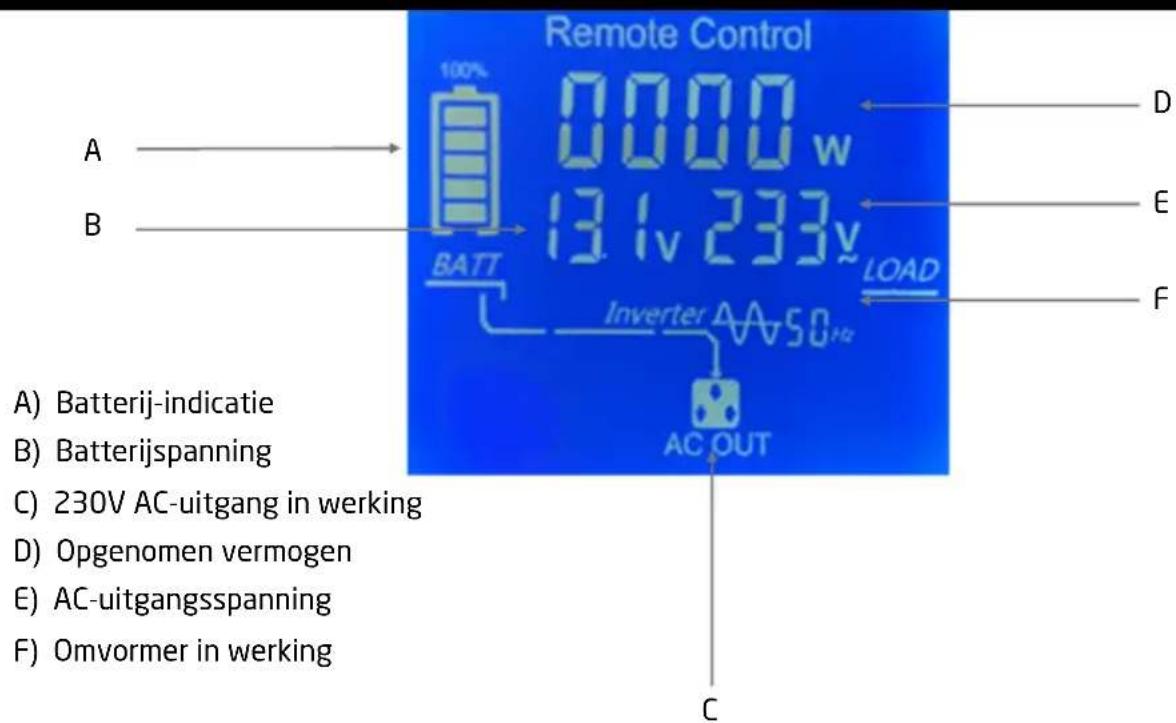

DISPLAY AFSTANDSBEDIENING INVERTER MODE

Remote Control 100% 0000 w 131v 233v BATT LOAD AC OUT A) Batterij-indicatie B) Batterijspanning C) 230V AC-uitgang in werking D) Opgenomen vermogen E) AC-uitgangsspanning F) Omvormer in werking D E F C

Remote Control 0000 w 13.1v 230v BATT A B D E F AC OUT BYPASS AC IN C A) Batterij-indicatie B) Batterijspanning C) 230V AC-uitgang in werking D) Opgenomen vermogen E) AC-uitgangsspanning F) Netspanning aangesloten (transferswitch/By-pass)

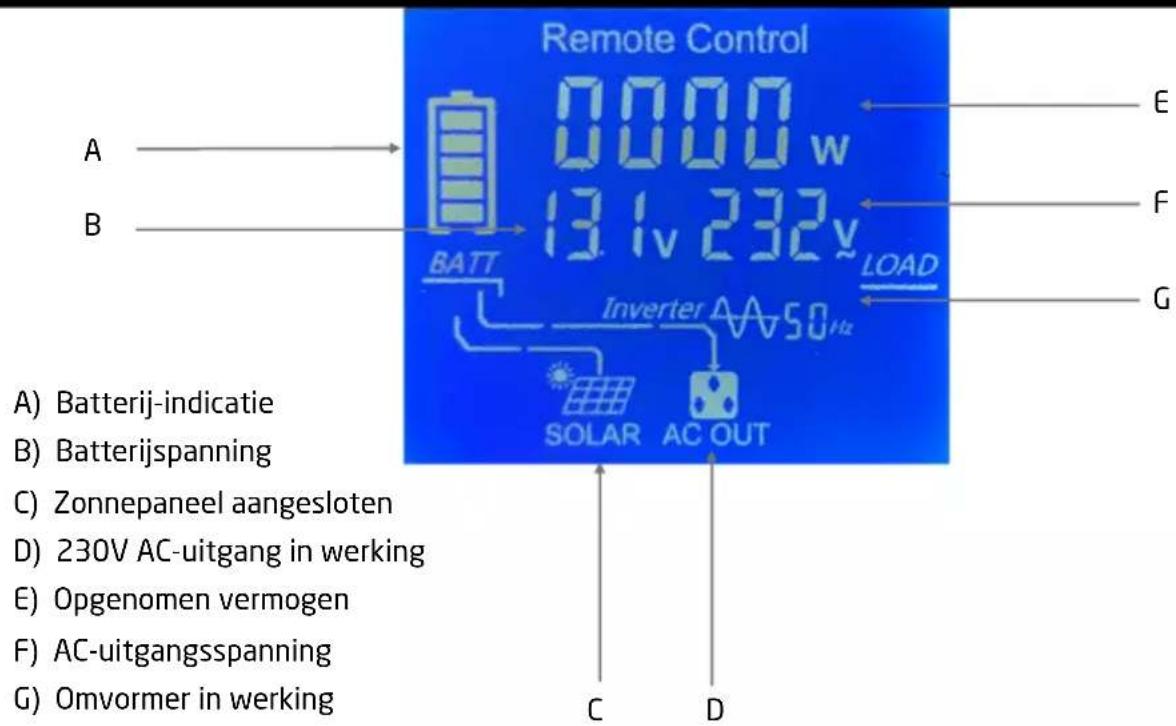

DISPLAY AFSTANDSBEDIENING MPPT/ZONNE-ENERGIE MODE (ALLEEN HYBRID)

Remote Control 0000 w 131v 232v BATT LOAD Inverter A A50Hz SOLAR AC OUT A) Batterij-indicatie B) Batterijspanning C) Zonnepaneel aangesloten D) 230V AC-uitgang in werking E) Opgenomen vermogen F) AC-uitgangsspanning G) Omvormer in werking C D E F G

DIPSWITCH INSTELLINGEN (ALLEEN HYBRID)

De batterijladerfunctie wordt ingesteld met behulp van de dipswitches aan de zijkant van de omvormer. Het onderstaande schema laat zien hoe deze moeten worden ingesteld. Neem bij twijfel over welke instelling u nodig heeft contact op met uw batterijleverancier.

Setting	Dip switch		Bulk / Absorption	Float	Battery Type
L		SW0	14.6V		LiFePO4
S		SW1	14.8V	13.8V	Flooded
		SW2	15.0V	13.8V	Calcium
		SW3	14.6V	13.6V	AGM
		SW4	14.4V	13.4V	SLA
		SW5	14.2V	13.2V	GEL
Power Supply Mode, Constant Voltage Setting
		SW6	13.8V
		SW7	12.0V

De omvormer is uitgerust met ECO (energiebesparing) en UPS instelling. In de ECO-stand wordt de voorkeur gegeven aan verbruik uit de batterij. Er wordt dan geen externe inkomende spanning toegepast zolang er voldoende capaciteit uit de batterij is. Kiest u voor de UPS-modus (standaardinstelling) dan heeft externe inkomende 230V wisselspanning de voorkeur (bypass). In de UPS-modus wordt de batterij geselecteerd als er geen externe inkomende spanning beschikbaar is. Om over te schakelen van UPS naar ECO of omgekeerd, houdt u de aan/uit-knop 2 seconden ingedrukt.

INSTALLATIE EN BEDIENING

WAARSCHUWING: Ueessdezeen hableleidinggozgvgvldigdo do voorondat da het happappatraat installkenttemiinggebuikkneerein Geerbrikidederovroemaltedreals alslie altestversteekte informatie volledigh te geletzene rehegepepe. Als uksniet izekekenb van het werken met 112Wgedijkspanning gofintetezekoveet atwa doedot, coweragedag dan hulp te zoekembijjeeerprofessionele installatiadieistnost de fabrikrikann van uw voertuig. Heltmiet nadeveen varadekezien instuetiekskareideid tot teeneelakelichrische scholk, dottdelijkcofeensitigeldstelselmatatieiëlsache de afratantgting vander kiregking van de omvormer.van de omvormer.

WAARSCHUWING: Woodda tude erovromereinstalls te betenbote te vozorgemgdt dat de hoofdschakeebaarinstandd'OFF'stata ZoZorgverodat dat a capolprotechooon zijn bij hettaansluiteenvarde telemere Dr Daiede do barten eroneervanstastreeb een koppel van 12kdpnakabse of wilte aanslidinggekunnene overhitting veroonzaken.

Gevaar voor elektrisibesstoldkaren. Hetgegebikuivare den voornzenzenderreoteecte aardling kamleedent to te een elektrischevighidsidisizorgrijdebesindstaltallatie voor een connecteeaaddigg. Daialedpopariateitentietmohet ben draderaviem van de polariteit wandeaankuitigere karaneevonkleverzokaken internekeiergingen doens smeltem.

Neem de relevante voorschriftene rischtijne van aan van handach aldt som soigenige landen kunnen een weetelijk voorschrift bezij zijdied RBC Dabes bleemnigg van wissel-

Beverstigganddeomvormer

Neem bij de keuze van de montageplaats de volgende aanwijzingen in acht:

• De omvormer kan horizontaal of verticaal worden gemonteerd.
• Het installatieoppervlak moet vlak en voldoende stevig zijn.
• De omvormer moet worden geïnstalleerd op een plaats die beschermd is tegen vuil, stof en vocht.
• De omvormer mag niet in de buurt van brandbare materialen worden geïnstalleerd.
• De plaats van installatie moet goed geventileerd zijn. Voor installaties in kleine, gesloten ruimten moet een ventilatiesysteem aanwezig zijn.
• De minimale vrije ruimte rond de omvormer moet minstens 25 cm bedragen.
• Blokkeer of bedek de ventilatieopeningen niet. Zorg ervoor dat u afstand houdt (minstens 2,5cm) van omringende voorwerpen.

Budanling & Kailouls

Een zekering moet op een afstand van max. 30 cm van de pluspool van de batterij. Doet u dit niet, dan kan bij een storing (bijv. overstroom of kortsluiting) schade aan de bekabeling of de batterij ontstaan.

Een aansluiting met omgekeerde polariteit kan de interne zekering doen springen en de omvormer permanent beschadigen.

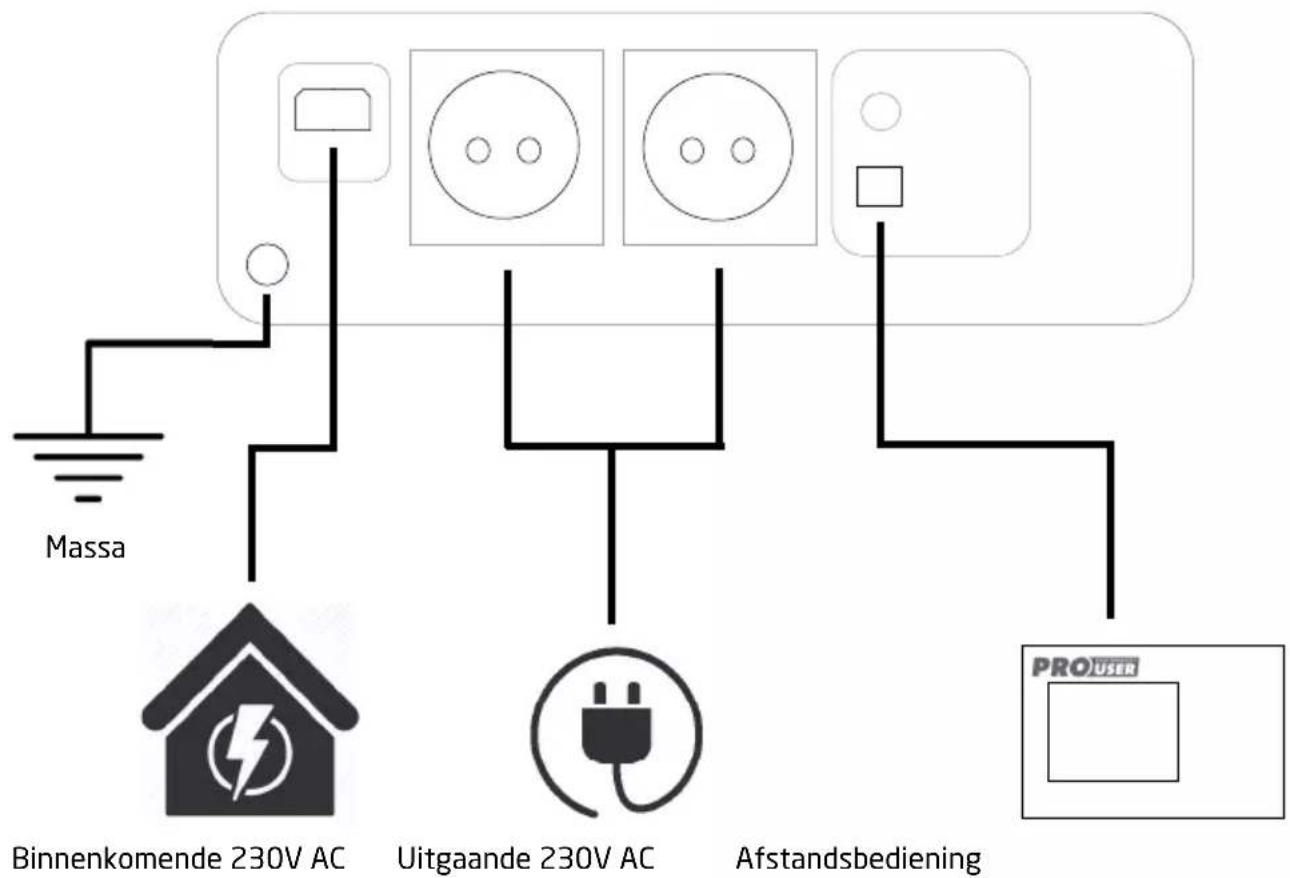

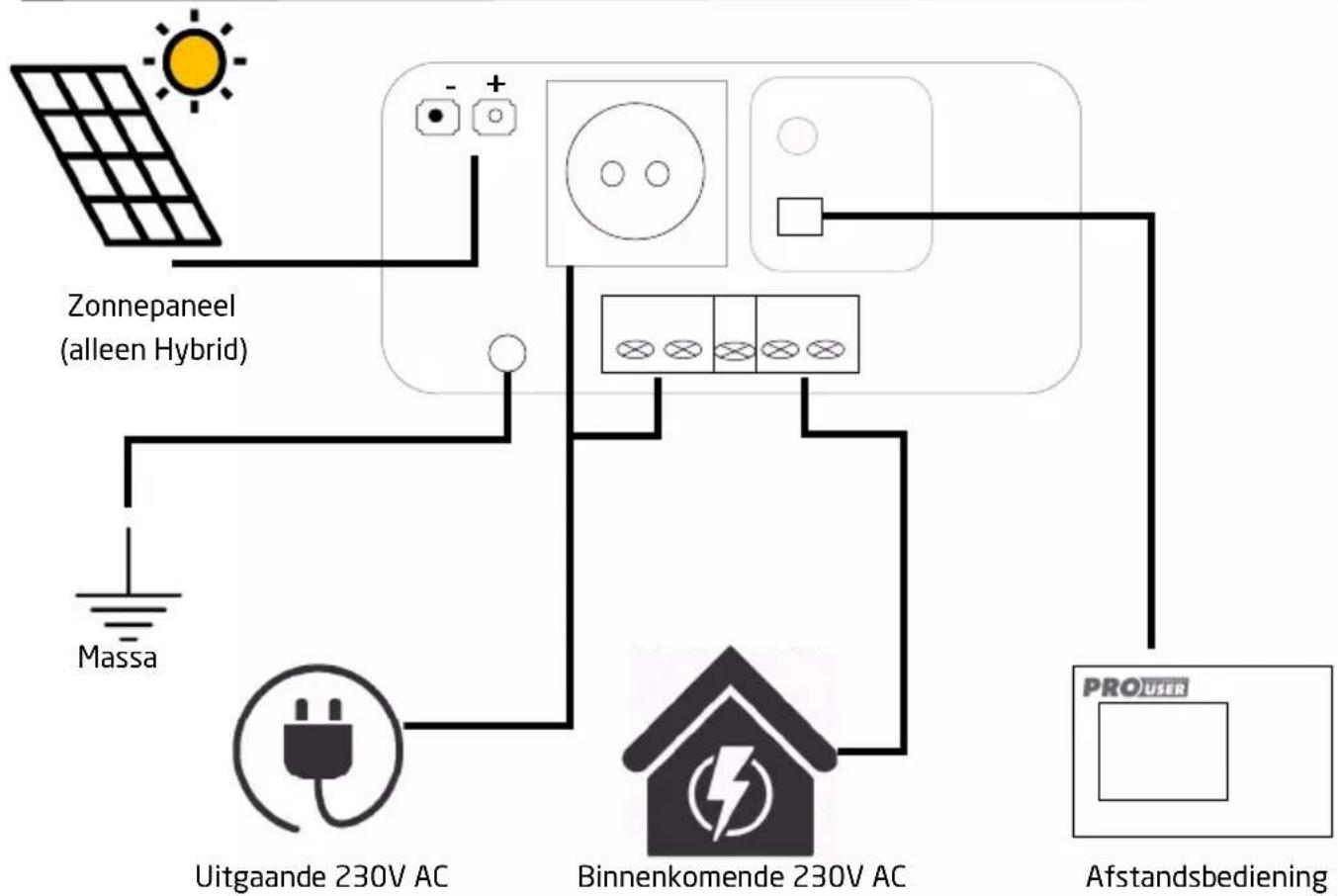

BEDRADINGSSCHEMA

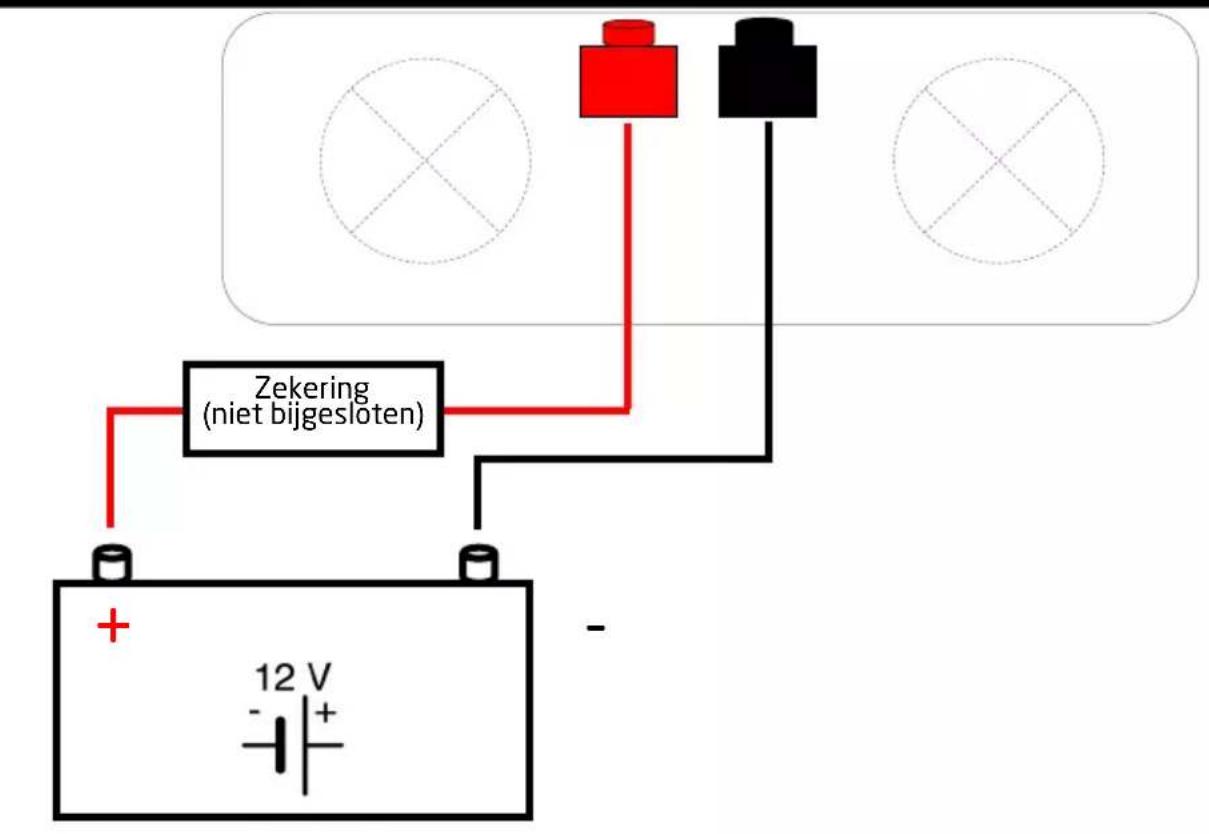

Zekering (niet bijgesloten) 12 V - + -

Massa Binnenkomende 230V AC Uitgaande 230V AC Afstandsbediening PROUTR

Zekering (niet bijgesloten) 12 V - +

De omvormer installeren De omvormer installeren

Om de omvormer te installeren, gebruikt u de juiste kabels om:

• Verbind de positieve pool (meestal gemarkeerd met + of rood gekleurd) van de batterij en de positieve pool (rood gekleurd) van de omvormer.
• Verbind de negatieve pool (meestal gemarkeerd met - of zwart gekleurd) van de batterij en de negatieve pool (zwart gekleurd) van de omvormer.
• Automatische omschakelfunctie (by-pass alleen 1000/1500/2000/3000W).

Sluit de 230V AC inkomende aansluiting aan op de ingangsaansluiting met behulp van de meegeleverde kabel (niet bij 3000W/Hybrid). De by-pass functie zal automatisch in werking treden wanneer een 230V AC externe bron wordt aangesloten (UPS modus). Wanneer de externe bron uitvalt, wordt de omvormerfunctie automatisch ingeschakeld.

Zorg ervoor dat alle kabels goed vastzitten.Zorg ervoor dat alle kabels goed vastzitten.

De omvormer is nu klaar voor gebruik: Deukropolenboisfdschakelaanogebetikapparaat in te schakelen. Let op de functies van het apparaat zoals beschreven in het hoofdstuk "TECHNISCHE BESCHRIJVING".

OPMERKING: Ukkumttdecomuomnemenedraaaineledef oftgertgehakelde lde toptvan van uw voertuig gebruikken. Het twordtdecheterambelvelerlenmode denommermet teitsbakelakelen terwijl u de motor start,terwijl u de motor start.

USBepoortpoort

Sluit het externe USB-apparaat aan op de USB-poort en schakel het in. De USB-poort van de omvormer levert een voeding van 5V DC voor externe USB-apparaten.

Aansluiting voor afstandsbedieningAansluiting voor afstandsbediening Sluit de remote unit aan op de remote aansluiting.

Aansluiting zonnepaneel (MC4 connectoren alleen Hybrid PS|Aansluitgezie) nepaneel (MC4 connectoren a Installeer uw zonnepaneel op de MC4 connectoren. Het systeem zelf herkent de aansluiting en de laadfunctie van de MPPT regelaar treedt in werking.

Battery dipswitches settings. Hybrid PSI series only. Battery dipswitches settings. Hybrid PSI series only. Om uw batterijen optimaal te laden is de Hybrid omvormer uitgerust met dipswitches. Zie hoofdstuk dipswitch instellingen voor de juiste instellingen voor uw batterij.

PROBLEMEN OPLOSSEN

WAARSCHUWING! Operpofdemontteredderenvoreneietetogingengem bethappappaat zelffttereepaareerkmonereheldietottheitsisivanareelekletthisshockbok of brand. Volgedteveiligighidsiststructiesawarenee eraan are haddappaat andrkerkt.

Als het apparaat helemaal niet werkt, is er misschien een interne zekering doorgebrand. Dit gebeurt altijd met een reden. Misschien is er kortsluiting geweest bij het aansluiten van de omvormer met de verkeerde polariteit. Probeer de interne zekeringen niet zelf te vervangen. De omvormer moet worden gecontroleerd door de fabrikant of door een erkende dealer.

PROBLEMEN OPLOSSEN

Omschrijving Mogelijke oorzaken Oplossingen
De hoofdschakelaar staat aan, maar er is geen 230V AC uitgang of er branden LED lampjes.	Er staat geen spanning op de DC-ingang.	Controleer of de zekering van de batterij niet door-gebrand en intact is.Controleer of alle DC-ingangsaansluitingen goed vastzitten.Controleer de continuiteit van het DC-ingangscircuit.Als u een lithiumbatterij gebruikt, controleer dan of deze in de beschermings-/veiligheidsmodus is ge-gaan. Als dat het geval is, volg dan de instructies van de fabrikant van de batterij over het resetten van de batterij.
	De polariteit van de DC ingang is omgedraaid en de interne zekeringen zijn doorgebrand.(OPMERKING: Dit kan permanente schade aan de omvormer hebben veroorzaakt en alle garantie doen vervallen).	De omvormer moet teruggestuurd worden naar Pro-User Electronics voor verdere beoordeling.
De omvormer geeft één pieptoon, de Power LED indicator is groen. Maar het aangesloten AC-toestel wordt niet ingeschakeld.	Losse AC uitgangsverbindingen.Kortsluiting in de AC-uitgangsbedrading.Het aangesloten apparaat is defect.Het aangesloten apparaat is uitgeschakeld.	Controleer of alle AC-uitgangsaansluitingen vastzitten en niet los zitten (raadpleeg een erkende elektricien).Controleer uw AC bedrading op kortsluiting.Test het apparaat op een 230V stopcontact.Als er nog steeds geen uitgang is, neem dan contact op met Pro-User Electronics.

PROBLEMEN OPLOSSEN

Omschrijving Mogelijke oorzaken Oplossingen
De omvormer geeft twee pieptonen.	Waarschuwing lage DC ingangsspanning. De spanning op de DC-ingang is lager dan 10.5 ± 0,5V DC.	Controleer of de batterij niet leeg is en volledig is opgeladen, laad de batterij bij als deze bijna leeg is.Controleer of de batterij-kabels dik genoeg zijn om de vereiste stroom over de vereiste lengte te dragen. Gebruik zo nodig dikkere kabel.Controleer op losse verbindingen in het DC-ingangscircuit.
De omvormer geeft drie pieptonen, het rode storingslampje gaat branden en er is geen AC-uitgangsspanning.	Waarschuwing lage DC ingangsspanning. De spanning op de DC-ingang is lager dan 10 ± 0,5V DC.	Controleer of de batterij niet leeg is en volledig is opgeladen, laad de batterij bij als deze bijna leeg is.Controleer of de batterij-kabels dik genoeg zijn om de vereiste stroom over de vereiste lengte te dragen. Gebruik zo nodig dikkere kabel.Controleer op losse verbindingen in het DC-ingangsc circuit.
De omvormer geeft vier pieptonen, het rode storingslampje gaat branden en er is geen AC-uitgangsspanning.	Overspanning gedetec-teerd op de DC-ingang. Wanneer de spanning op de DC-ingang hoger is dan 16 ± 0,5V DC zal de AC-uitgangsspanning worden uitgeschakeld.	Controleer of de spanning op de DC-ingangsklemmen niet hoger is dan 16,0V DC, zo ja, probeer de spanning van de batterij te verlagen en controleer de laadspanning van de batterij.Zorg ervoor dat de maxi-male laadspanning van eventuele op de accu aangesloten laders (bijv. zonne-energie regelaar) onder 16,0V DC is ingesteld.

PROBLEMEN OPLOSSEN

Omschrijving Mogelijke oorzaken Oplossingen
De omvormer geeft vijf pieptonen, het rode storingslampje gaat branden en er is geen AC-uitgangsspanning.	De omvormer raakt oververhit. Wanneer de interne temperatuur hoger wordt dan 75°C wordt de AC-uitgang uitgeschakeld.	Reset de omvormer door hem uit en weer aan te zetten en controleer of de koelventilatoren werken (de ventilatoren gaan automatisch aan als de omvormer voor 20% be-last wordt of de internet temperaturen 45°C zijn). Als de koelventilatoren niet werken moet de omvormer verder beoor-deeld worden, neem dan contact op met Pro-User Electronics.Als de ventilatoren wer-ken, controleer dan of alle ventilatiesleuven en ven-tilatoropeningen niet geblokkeerd zijn. Contro-leer ook of er koele lucht naar de omvormer wordt geleid en of de omge-vingstemperatuur niet hoger is dan 45°C.
De omvormer geeft elf pieptonen, de rode storingsindicator-LED gaat branden en de omvormer wordt uitgeschakeld.	De omvormer heeft een kortsluiting gedetecteerd aan de AC-uitgangsspanning.	Controleer of het aangesloten apparaat niet defect is en controleer of er geen kortsluiting is in het AC-circuit.
De omvormer geeft een pieptoon continu, de rode storingsindicator-LED brandt en er is geen AC-uitgangsspanning.	De omvormer is uitgeschakeld wegens overbelasting.Aangesloten belasting heeft de piekbelasting van de omvormer over-schreden.	Ontkoppel de aangesloten belasting.Verlaag de aangesloten belasting.

TECHNISCHE SPECIFICATIES

Model PSI300 PSI400 PSI600 PSI1000TX
Batterij-spanning 10.5V-16V 10.5V-16V 10.5V-16V
Ruststroom <0.25A <0.35A<0.46A <0.56A _			-	-
Aanbevolen batterij-capaciteit	SLA/Gel/AGM: ≥40Ah	SLA/Gel/AGM: ≥50Ah	SLA/Gel/AGM: ≥100Ah	SLA/Gel/AGM: ≥160Ah
AC uitgangsspanning	230V 230V 230V	230V
Frequentie	50Hz	50Hz	50Hz	50Hz
Transferswitch (by-pass)	Nee	Nee	Nee Ja
Nominaal uitgangsvermogen	300W	400W 600W	1000W
Verhoogd vermogen	450W (10s)	600W (10s)	900W (10s)	1500W (10s)
Piekvermogen	600W (2s)	800W (2s)	1200W (2s)	2000W (2s)
Efficiëntie	≥90%	≥90%	≥90%	≥90%
USB-Uitgang 5V / 2.1A	5V / 2.1A	5V / 2.1A	5V / 2.1A
Afmetingen LxBxH	165x150x75mm (behuizing)215x150x75mm (incl. aansluitingen)	185x150x75mm (behuizing)235x150x75mm (incl. aansluitingen)	215x150x75mm (behuizing)265x150x75mm (incl. aansluitingen)	355x150x75mm (behuizing)405x150x75mm (incl. aansluitingen)
Gewicht	1.4kg 1.6kg	1.9kg 2.8kg
Bedrijfstemperatuur	-15°C - 40°C -15°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 45°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 20°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 10°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 35°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C - 40°C -15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C -15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 15°C -15°C - 15°C - 15°C - 15°C - 15°C - 15°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C -25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 25°C -25°C - 25°C - 25°C - 25°C - 25°C - 25°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C - 30°C -30°C - 30°C - 30°C - 30°C - 30°C - 30°C -30°C - 30°C - 30°C - 30°C - 30°C -30°C - 30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C -30°C-30°C-30°C-30°C-30°C-30°C-30°C-30°C-30°C-30°C-30°C-30°C-30°C-30°C-30°C-30°C-30°C-30°C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30 C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30C-30%

TECHNISCHE SPECIFICATIES

Aanbevolen batterij-capaciteit	SLA/Gel/AGM: >250Ah	SLA/Gel/AGM: >320Ah	SLA/Gel/AGM: >480Ah	SLA/Gel/AGM: >480Ah
AC uitgangsspanning	230V 230V 230V	230V
Frequentie	50Hz	50Hz	50Hz	50Hz
Transferswitch (by-pass)	Ja	Ja	Ja	Ja
Nominaal uitgangsvermogen	1500W	2000W	3000W 3000W
Verhoogd vermogen	2250W (10s)	3000W (10s)	4500W (10s)	4500W (10s)
Piekvermogen	3000W (2s)	4000W (2s)	6000W (2s)	6000W (2s)
Efficiëntie	>90%	>90% >90%	>90%
USB uitgang	5V / 2.1A	5V / 2.1A	5V / 2.1A	5V / 2.1A
Afmetingen LxBxH	320x220x90mm (behuizing)	385x220x85mm (behuizing)	415x220x150mm (behuizing)	415x220x150m (behuizing)
	380x220x85mm (incl. aansluitingen)	440x220x85mm (incl. aansluitingen)	510x220x150mm (incl. aansluitingen)	515x220x150m (incl. aansluitingen)
Gewicht	4.1kg 5.0kg 7.6kg		8.6kg
Bedrijfstemperatuur	-15°C - 40°C -15°C - 40°C -15°C - 40°C
Opslagtemperatuur	-40°C - 85°C -40°C - 85°C -40°C - 85°C
Koeling	Luchtgekoeld	Luchtgekoeld	Luchtgekoeld	Luchtgekoeld
Afstandsbediening met bedrading	Inclusief	Inclusief	Inclusief	Inclusief
Batterij bekabeling	16mm2 (80cm)	25mm2 (80cm)	35mm2 (80cm)	35mm2 (80cm)
Zonnepaneel-aansluiting MC4	Nee	Nee	Nee	Ja
MPPT Lader 20A	Nee	Nee	Nee	Ja
Batterij-lader 20A	Nee	Nee	Nee	Ja

ONDERHOUD

Zorg ervoor dat de omvormer is uitgeschakeld terwijl u onderhoud uitvoert. Voor een goede werking van uw omvormer is weinig onderhoud nodig. U moet de buitenkant regelmatig met een droge doek schoonmaken om ophoping van stof en vuil te voorkomen. Controleer ook de bevestigingen op de DC-ingangsklemmen en draai deze vast.

GARANTIE

Pro-User Electronics garandeert dit product voor een periode van 2 jaar vanaf de datum van aankoop aan de oorspronkelijke koper. De garantie is niet overdraagbaar. De garantie dekt alleen fabricage- en materiaalfouten. Voor service onder de garantie dient u het apparaat samen met uw aankoopbewijs terug te sturen naar de plaats van aankoop of een erkende Pro-User Electronics dealer. De garantie vervalt indien het product is beschadigd of niet is gebruikt zoals beschreven in deze handleiding. De garantie vervalt indien een niet-geautoriseerde reparatie is uitgevoerd. Pro-User Electronics geeft geen andere expliciete of impliciete garantie. Pro-User Electronics is alleen verantwoordelijk voor reparatie of vervanging van het defecte product en is niet verantwoordelijk voor gevolgschade of ongemak veroorzaakt door het defect.

Contactgegevens:

Tradekar Benelux BV

Ohmweg 1

4104 BM Culemborg

Nederland

[phone]

[e-mail]
