Productsoort	Slimme acculader met Bluetooth
Merk	Pro-User
Model	IBC4000B
Voeding	220-240 V ~ 50 Hz, max 0,6 A
Laadstroom	0,9 A / 4,0 A / 3,0 A (afhankelijk van modus)
Laadspanning	6V : 7,3-7,4 V ; 12V : 14,5-14,7 V ; Lithium 12,8 V : 14,5 V
Compatibele batterijtypen	Loodzuur 6V/12V (SM/MF, Calcium, AGM, Gel, deep discharge) en Lithium LiFePO4 12,8V (4 cellen)
Batterijcapaciteiten	6V : 12-120 Ah ; 12V : 1,2-12 Ah of 12-120 Ah ; Lithium : 8-50 Ah
Beschermingen	Oververhitting, kortsluiting, omgekeerde polariteit
Beschermingsgraad	IP65 (behuizing)
Weergave	Digitaal scherm (spanning, stroom, statusindicatoren)
Laadcyclus	8 stappen: Check, Reanimatie (Recover), Zachte lading, Hoofdlading, Absorptie, Onderhoudslading
Bluetooth-functie	Ja, compatibel met app "Check & Charge" (iOS 8.0+, Android 4.3+, Bluetooth BLE 4.3+)
Laadmodi	12V : Standby, Moto, Moto+Gel, Auto, Auto+Gel ; 6V : Standby, 6V, 6V+Gel ; Lithium ; Recover (reparatie 12V)
Gebruikstemperatuur	0 °C tot 40 °C
Opslagtemperatuur	-30 °C tot 60 °C
Maximaal vermogen	65 W
Lekstroom (zonder netvoeding)	< 5 mA
Meegeleverde kabels	Laadkabel met krokodillenklemmen (40 cm) en kabel met ringkabelschoenen (40 cm), netadapter
Garantie	2 jaar
Reserveonderdelen en repareerbaarheid	Niet door gebruiker te repareren; geen losse onderdelen beschikbaar
Onderhoud en reiniging	Reinigen met een droge doek; niet openen

Veelgestelde vragen - IBC4000B Pro-User

Welke batterijtypen kan ik laden met de Pro-User IBC4000B?

Deze lader is geschikt voor loodzuuraccu's 6V en 12V (SM/MF, Calcium, AGM, Gel, deep discharge) en lithium LiFePO4 12,8V (4 cellen). Laad geen NiCd- of niet-oplaadbare batterijen.

Hoe selecteer ik de juiste laadmodus?

Druk op de MODE-knop om door de opties te bladeren. Voor 12V-accu's: Standby, Moto (tot 12Ah), Auto (meer dan 12Ah); voor 6V: Mode 6V; houd 3 seconden ingedrukt voor Lithium of Recover. De GEL-modus kan worden gecombineerd met Moto of Auto door nogmaals te drukken.

Kan ik de lader permanent aangesloten laten?

Ja. Zodra de accu volledig is opgeladen, schakelt de lader over naar de onderhoudsladingsmodus (trickle-charge) om de accu op het optimale niveau te houden zonder risico op overladen.

Wat moet ik doen als het symbool voor defecte accu verschijnt?

Dit symbool geeft aan dat de accuspanning lager is dan 2V of hoger dan 14V (of onder 12V blijft na 3 uur in de Recover-modus). De accu wordt als defect beschouwd en kan niet worden opgeladen. Controleer de aansluitingen en de staat van de accu.

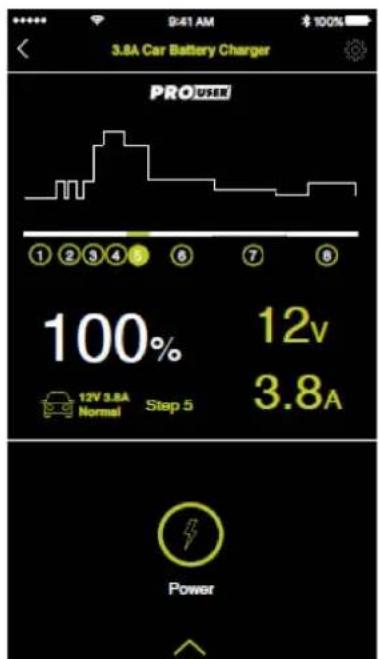

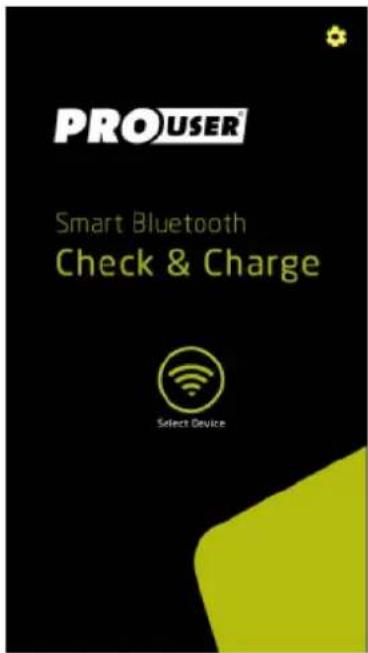

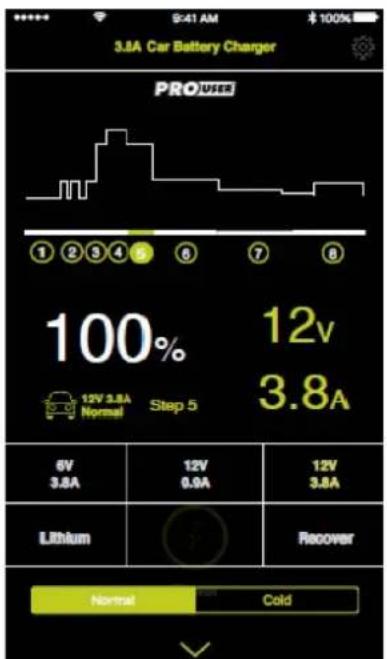

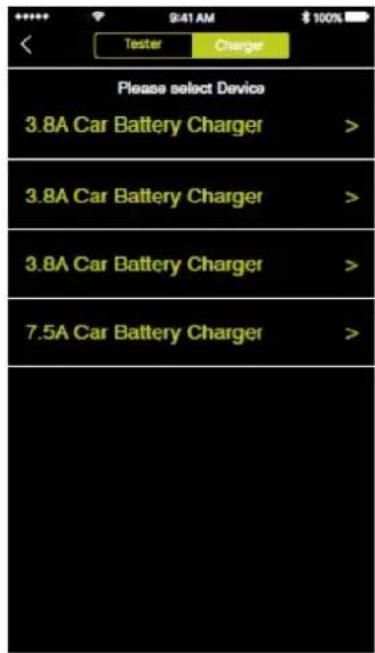

Hoe gebruik ik de Bluetooth-functie?

Download de gratis app Check & Charge vanuit de App Store of Google Play. Schakel Bluetooth in op uw smartphone, sluit de lader aan en open de app. Selecteer de lader in de lijst om het laden op afstand te bewaken en te bedienen.

Wat te doen bij omgekeerde polariteit?

De lader toont een symbool voor omgekeerde polariteit. Koppel de lader onmiddellijk los van de netvoeding, verwissel de klemmen (rood op positief, zwart op negatief) en sluit opnieuw aan.

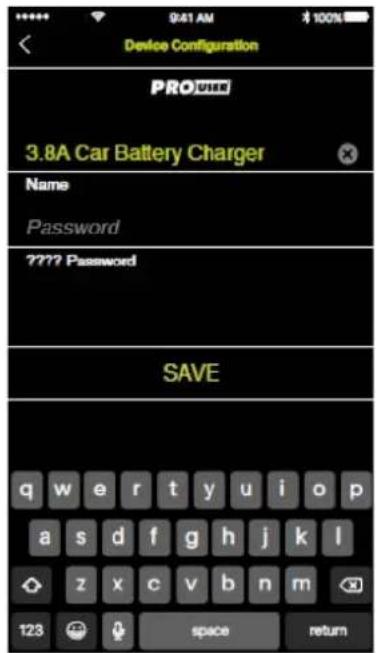

Hoe reset ik het Bluetooth-wachtwoord?

Houd de MODE-knop langer dan 5 seconden ingedrukt om het wachtwoord te resetten naar de standaardwaarde: 123456.

Kan de lader een diep ontladen accu reanimeren?

Ja, de Recover-modus (reparatie) stuurt pulsen om te proberen gesulfateerde of diep ontladen accu's (onder 10,5V) te reanimeren. Selecteer deze modus door de MODE-knop 3 seconden ingedrukt te houden in de 12V-modus.

Welke veiligheidsmaatregelen moet ik nemen?

Gebruik de lader op een droge, goed geventileerde plaats, uit de buurt van vlammen of vonken. Draag een veiligheidsbril en handschoenen. Bedek het apparaat niet. Koppel altijd de netvoeding los voordat u de accu aansluit/ontkoppelt.

Waar kan ik de volledige handleiding downloaden?

De volledige handleiding is gratis beschikbaar als PDF op notice-facile.com voor de modellen Pro-User IBC4000 en IBC4000B.

GEBRUIKSAANWIJZING IBC4000B Pro-User

GEBRUKSAANWIJZING p.31

MODE D'EMPLOI p.46

IP65

4A INTELLIGENT 6V & 12V BATTERY CHARGER

IBC4000B ONLY: WITH BLUETOOTH FUNCTIONALITY

SUITABLE FOR 12V LITHIUM AND 6V AND 12V LEAD-ACID-BATTERIES, E.G. WET, GEL-, VRLA-, AGM-BATTERIES BETWEEN 1.2-120AH CAPACITY

4A INTELLIGENTES 6V & 12V BATTERIELADEGERÄT

BEI IBC4000B: MIT BLUETOOTH-FUNKTION

GEEIGNET FÜR 12V LITHIUM UND 6V & 12V BLEI-SÄURE-BATTERIEN: NASS-, GEL-, VRLA-, AGM-

BATTERIEN MIT EINER KAPAZITÄT VON 1,2 BIS 120AH

4A INTELIGENTE 6V & 12V ACCULADER

IBC4000B MET BLUETOOTH FUNCTIONALITEIT

GESCHIKT VOOR 12V LITHIUM ACCU'S EN 6V & 12V LOODZUURACCU'S: GEL, NAT, GEL, VRLA, AGM, ACCU'S MET EEN CAPACITEIT TUSSEN 1.2-120AH

4A CHARGEUR DE BATTERIE INTELLIGENT 6V & 12V

IBC 4000B UNIQUEMENT: AVEC FONCTION BLUETOOTH

CONVIENT AUX BATTERIES 12 LITHIUM & AUX BATTERIES PLOMB EN 6V ET 12V: SECHES, GEL,

VRLA, AGM, CALCIUM, SANS ENTRETIEN (SM/MF), D'UNE CAPACITE DE 1.2 A 120 AH

INTRODUCTION

De IBC4000 en IBC4000B zijn geavanceerde en intelligente acculaders gefabricieerd voor Pro-User Europe GmbH. Door gebruik van deze acculader zullen de prestaties van uw accu verbeteren en zal de levensduur worden verlangd. De IBC4000B intelligente acculader met Bluetooth-functionaliteit met de gratis app "Check & Charge" stelt u bovendien in staat uw accu te controlleren en te laden met een aingesloten Bluetooth-apparaat. (IOS 8.0 of hoger dan wel Android 4.4 of hoger en een mobiel apparaat met Bluetooth BLE Ver. 4.3 of hoger, is nodig om verbinding te makeen met de lader).

We hebben een groot+aantal maatregelenijdens de kwaliteit'scontrole uitgevoerd om te verzekeren dat u uw lader in topconditie in gebruik kunt nemen en dat deze maar uw tevredenheid zal functioneren.

Lees zorgvuldig de veiligheidsinstrumenties en de gebruiksaanwijzingen door. Het Niet naleven van deze instructies kan leiden tot een ernstig onceval, met als gevolgen schade aan eigendommen dan wel ernstig of zelfs dodelijk letsel. Als het apparaat voor gebruik aan een ander persoon worden gegeven, moet deze handleiding eveneens aan die persoon worden overhandigd.

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

A LET OP: Lees deze gebruiksaanwijzing goed door vór het installereren en het gebruik van het apparaat. Gebruik of bedien het apparaat niet dan nadat u deze informatie volledig hebt gelezen en begrepen. Als u Niet vertrouwd bent om te werken met 6V/12V DC spanning of dat u op andere wijze onzeker bent wat u要去en, overweeg dan om professionele hulp in te roepen bij bijvoorbeeld uw autogarage of autofabricant. Het Niet naleven van deze gebruiksaanwijzing kan leiden tot een elektrische schok, met ernstig of dodelijk letsel, materièle schade dan wel het functioneren van het apparaat benadelen.

Lees het instructieboek van uw voertuig!

Sommige autofabrikanten können speciale eisen stellen aan het opladen van de accu van het voertuig. (Bijv. Het verwijderen van zekeringen of het nemen van bepalde veiligheidsmaatregelen).

Pro-User aanvaardt geen enkele aansprakelijkheid voor het ontstaan van directe of indirecte schadeveroorzaakt door de aanleg van verkeerde verbindingen, het gebruik van beschadigde of gewijzigde producten, het gebruik voor andere doeleinden dan welke in de gebruiksaanwijzing zijn beschreiben en met name schade welke isveroorzaakt door het Niet naleven van de gebruiksaanwijzingen.

V SLUIT NOOIT ongeschikte of andere typen accu's (bijv. NiCd-accu's) aan. Laad geen accu's op waarvanbekend is dat deze defect zich. De acculader is Niet ontworpen en dus nicht geschikt voor het gebruik als starthulp of snelstarter. Het Niet naleven van deze gebruiksaanwijzingen kan leiden tot ernstig lichamelijk letsel of materiele schade.

D Dit apparaat beschikt over beveiligingen gegen oververhitting, het verwisselen van de polariteit (+ en - polen) en kortsluiting. Ondanks dit alles wordt sterk aanbevolen de rode klem Niet in aanraking te latent komen of te verbinden met de zwarte klem of te verbinden met een verwisselde polariteit. Dit kan gevaarlijke vorkvorming en elektrische ontlading tot gevolg hebben. De accu allén aansluten als de hoofd- of netspanning is losgekoppeld.

Alleén voor gebruik binnenshuis: Gebruik het apparaat Niet zich bij open vuur. Gebruik het apparaat Niet in een explosieve omgeving, zoals in aanwezigheid van brandbare vloeistoffen, gassen of stof. Stop met het gebruik van de lader, als het apparaat erg warm worden, gaat roken of enige andere abnormale verschijnselen vertoont.

Pro-User Europa GmbH is nicht aansprakelijk voor enige directe of indirecte schade of letsel veroorzaakt door het gebruik van het apparaat, met name veroorzaakt door het Niet naleven van deze gebruiksaanwijzingen.

Type accu's

Deze lader is bedoeld om alleen worden gezruikt voor 12V Lithium accu's en 6V & 12V loodzuer houdende accu's, zoals bijvoorbeeld. Nat, Gel-, AGM-, VRLA-accu's. Probeer Niet om andere typen accu's, zoals NiCd of Niet-oplaadbare accu's op te laden. Volg de aanbevelingen van uw accufabrikant.

Opslag

Bewaar de acculader in een droge omgeving en op een veilige plaats buiten het bereik van kinderen.

Gassen

Wanner een accu worden opgeladen, kan de vloeistof in de accu gaan borrelen, wat worden veroorzaakt door het vrijkomen van gas. Dit gas is brandbaar en vermijd in deze omstandigheden open vuur, gloeiend of elekstrostatisch geladen materiaal en vonden in de buurt van de accu. Zorg algijd voor voldoende ventilatie. Vanwege dit risico van explosief gas, de lader alleen aansluiten en loskoppelen van de accu als de netspanning maar de lader is losgekoppeld.

Onderhoud

Het apparaat is onderhoudsvrij. Reinig indien nodig het apparaat met zorg en met een droge doeck. Probeer Niet om de behuizing te openen. Er zich geen door de gebruiker te repareren interne onderden. Schade als gevolg van onjuist gebruik, het aanbrengen van wijzigingen of pogingen tot reparaties hebben uitsluiting van aansprakelijkheid en verlies van de garantie tot gevolg. De kabels van de lader Niet verlungen of verdorten. Het snoer van de netspanning en de laadkabels van dit apparaat hunnen Niet worden verrangen. Indien deze zich beschadigd dient het apparaat worden weggegooid.

Algemeen

• Elektrische apparaten zijn geen spellegood. Houd het product uit de buurt van kinderen.
• Gebruik het product waarvoort het is bedoeld en voor doeleinden in de gebruiksaanwijzing beschreven.
• Onderzoek na het openen van de verpakking alle onderdelen op zichtbare schade. Indien u beschadigingen heb t aangetroffen, neem dan contact op met het bedrijf waar u het apparaat heeft gekocht.
• Verbreek altijd de netspanning (met inbegrip van de verbinding met de accu) bij werkzaamheden aan het apparaat.
• Gebruik alleen goedgekeurde accessoires (vooral alle kabels), of onderdelen die volledig in overeenstemming zich met de gestelde eisen. De installmenter is verantwoordelijk dat de juiste kabels enzekeringen worden geleverd.
• De oppervlaktetemperatuur kan oplopen tot 65^ . Schakel de netspanning uit en stop onmiddelijk met het gebruik van het apparaat als deze erg warm worden,.gaat roken of enige andere abnormale verschijnselen vertoont.
• Dit apparaat is Niet bedoeld voor gebruik door Personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijkke vermogens, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan, dan wel+zijn geinstruendum omtrent de werkking van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen要去en onder toezicht staan om ervoor te zorgen dat ze Niet met het apparaat hun spelten.
• Het installereren van het apparaat, het verrichten van onderhouds- en reparatiewerkzaamheden mogen alleen worden uitgevoerd door gekwalificeerd personeel dat bekend is met de risico's, de relevante regelgeving, de gebruiksaanwijzing en naleving en toepassing van de veiligheidsmaatregelen.
  Haal het apparaat Niet uit elkaar; het interne circuit bevat gevaarlijke elektrische spanningen. Een poging om het apparaat zich te herstellen kan leiden tot elektrische schokken of brand en totuitsluiting van garantie op het apparaat.
• Houd algtd metalen voorwerpen of andere materialen die kortsluiting kuren voorzaken bij de occupolen, of het apparaat zich, veilig uit de buurt. Een vonk of kortsluiting kan nicht alleen het apparaat beschadigen, maar ook een explosie voorzaken en kan een Niet te verwaarlozen hoge stroom produceren, die voldoende is om een ring of andere metalen voorwerpen, vast te階段en. Draag geen metalen voorwerpen zoals ringen, armbanden, kettingen en horloges tijdens het werken aan het apparaat of de accu.
• Gebruik het apparaat alleen als alle kabels en de behuizing nicht beschadigd zijn, alle aansluitingen schoonং en goedং vastbezet. Losse of vuile aansluitingen konnen oververhitting, elektrische vonden en vuur tot gevolg hebben
• Zorg ervoor dat het apparaat stevig staat. Het apparaat moet op een zodanige wijze worden neergezet en/of vastgezet dat dit Niet kan omvallen of的那一 beneden vallen.

Milieu

• Gebruik alleen het apparaat in omgevingstemperatuur van:tussen de 0^ C 40^ C .
• Gebruik het apparaat Niet in een vochtige, natte of stoffige omstandigheden: Stel het apparaat nooit bloot aan regen of sneeuw. Dit kan leiden tot schade aan het apparaat, andere apparatuur in het systemeem of een elektrische schok of vuur tot gevolg hebben. Gebruik het apparaat Niet in een explosieve omgeving, zoals in de aanwezigheid van brandbare vloeistoffen, gassen of stof. Zet geen accu's of iets anders dat dient ter bescherming gegen vonden rondon het apparaat. Dit kan leiden tot brand of explosie
• Om oververhitting te voorkomen mag het apparaat Niet worden afgedekt. Oververhitting worden eveneens voorkomen doorervoortzorgen dat luchtopeningen en ventilatiegaten Niet zich afgedicht. Stel het apparaat Niet bloot aan een warmtebron (zoals direct zonlicht of verwarming). Vermijd op deze manier extra opwarming van het apparaat.

Elektrische kabels

• Als de kabels door gaten met scherpe randen in metaal of andere wanden moeten worden gevoerd, voorkom dan schade door gebruik te make n van doorvoerrubbers of kabelgoten.
• Leg geen losse of gebogen kabels naast elektrisch geleidend materiaal (metaal).
• Trek nicht aan de kabels.
  Voer een 230V netkabel en 6V / 12 / 24V DC-kabels Niet door hetzelfde kanaal of opening.
• Voorkom dat er op alle kabels worden gelopen of dat er overheen moet worden gestapt. Vermijed Beschadiging door bijv. scherpe voorwerpen of hete oppervlakken.

Voorzorgsmaatregelen bij het opladen van accu's

• Accu's können große hoeveelheden energia opgeslagen haben en bij ondeskundig gebruik kan gevaarlijk zijn. NOOT DE LADER OP EEN ACCU AANSLUITEN met een Niet passend voltage of andere ongeschichte of beschadigde accu's
• Houd kinderen uit de buurt van accu's en accuzuur.
• Verbreek de netspanning van de lader bij het make of verbreken van de verbindingen met de accu.
  Probeer nooit een beschadigde accu op te laden.
• Overschrijd Niet de aanbevolen maximale oplaadtijd van uw accu.
• Rook nooit of sta toe dat een vonk of vlam in de nabijheid van de accu of de motor komt.
• Gebruik de acculader nooit wanneer deze een harde klap heeft gekregen, is gezallen of op andere wijze is beschadigd. Controller ook alle kabels vór gebruik. Breng de lader maar eenvakman voor inspectie en reparatie.
• Dek de acculader Niet af om opeenhoping van warmte te voorkomen.
• Laad nooit een bevroren accu op. Als de accuvloeistof (elektrolyt) is bevroren, breng dan de accu, voordat u begint met opladen, maar een warme ruimte om de accu eerst te ontdooien.
• Plaats de acculader zo ver möglichk weg van de accu. Gebruik hiervoord gehele de lengte van de oplaadkabels. Plaat de acculader Niet rechtsstreeks bovenop op de accu of zet de accu nicht bovenop de lader. Plaat de acculader Niet op een oppervlak bestaand uit brandaar materiaal.
• Wonneer de accu van uw voertuig volledig is opgeladen, verwijder dan.altijd eerst de laadkabels voordat het voertuig worden gestart.
• Hoewel het meestal möglich is om zonder problemen te veroorzaken een accu op te laden die in het voertuig is geinstalleer, raden wij aan om de accu voor het opladen uit de auto te verwijderen. Bij het opladen van de accu, terwijl deze nog in de auto is gemonteerd, kan Pro-User Europe GmbH geen verantwoordelijkheid nemen voor de ontstane schade aan de auto zich of uw elektronische systeme in de auto.
• Zorg er voor dat er geen elektrolyt of accuvloeistof op uw huid of kleding komt. Het is bijtend+zuer en kan brandwonden veroorzaken. Als accuzuur in contact komt met huid of kleding, dan deze onmiddelijk wassen met water. Baksoda neutraliseert het loodzaur in accuzuur. Als er accuzuur of elektrolyt in uw ogen kommt, onmiddelijk uw ogen met stromend koud water gedurende tenminste 20 minutes uitspoelen. Roep onmiddelijk om medische hulp.
• Het dragen van handschoenen en oogbescherming worden dan ook zeer aangeraden.
• Laat de accuklemen Niet met elkaar in aanraking komen als de acculader is ingeschakeld.
• Houd algtd metalen voorwerpen of andere materielen die kortsluiting tussen occupolen kannenveroorzaken veilig uit de buurt van de accu's. De ontstane vonk of kortsluiting kan een explosieverozaken en er kan een dusdanig hove stroom worden geprodueerd, die voldoende is om een ring of andere metalen voorwerpen vast te階段en. Verwijder metalen voorwerpen zoals ringing, armbanden, kettingen en horlogesijdens het werken met startaccu's.
• Voorkom dat er op het netsnoor en laadkabels worden gelopen of er over kan worden gestruikeld. Vermijd beschadiging door bijv. scherpe voorwerpen of hete oppervlakken.
• Trek nooit de stekker uit de lader aan het snoer. Trekken aan het snoer kan schade aan het snoer of de stekker veroorzaken. Gebruik alleen een verlengsnoer als dat absolutnoodzakelijk is: Indien een verlengsnoer要去 worden gebruikt, zorg danervoordat het in goede staat verkeert en van voldoende dikte en/of omvang is om over de vereiste afstand in de levering van stroom te voorzien.
• Let op de technische instructies van de verkoper of de fabrikant van uw accu.
• Lees het instructieboek van uw auto. Sommige autofabrikanten können speciale eisen hebben voor het opladen en ontladen van de accu van het voertuig. (bijv. Het verwijderen van zekeringen of het nemen van bepaalde veiligheidsmaatregelen).

VERPAKKINGSMATERIALEN

Laat geen kinderen spelen met folies of andere verpakkingsmaterialen. Dit voorkomt verzstikkingsgevallen. Verwijder alle beschermende bedekkingen voordat het apparaat in gebruik worden genommen.

OMVANG VAN DE LEVERING VAN MATERIALEN

Pro-User IBC4000(B) MET AC kabel en Euro stekker en Pro-User "Check & Charge"-Interface
- 40 cm laadkabel met ringklemmen en Pro-User "Check & Charge"-Interface
- 40 cm laadkabel met krokodil klemmen en Pro-User "Check & Charge"-Interface
- Gebruiksaanwijzing

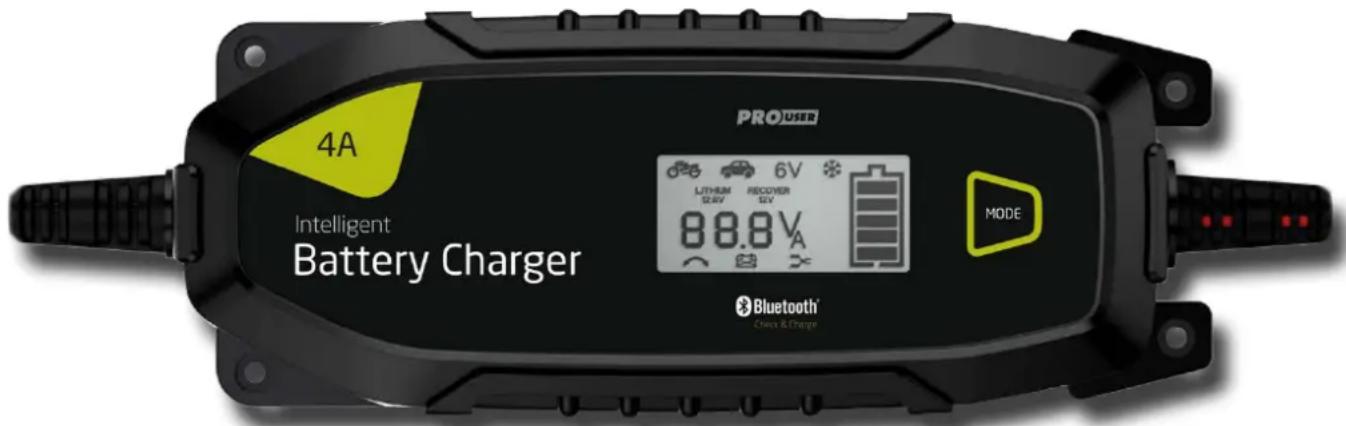

A	Acculader IBC4000(B)
B	Kabels voor het opladen (rood (+ positief) en zwart (- negatief) met ringen voor.accipolen
C	Kabels voor het opladen (rood (+ positief) en zwart (- negatief) met krokodilklemen=noor.accipolen
D	Hoofdstroomkabel 230V
E	Pro-User Check & Charge Interface
F	IBC4000B:Bluetooth-logo: het apparaat is compatibel met de gratis "Check & Charge"smartphone-app
G	MODE-knop
H	Display

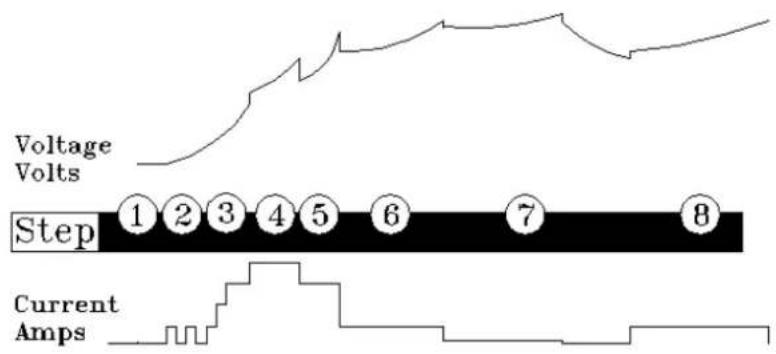

8 Fases tijdens het laden.

Met de microprocessor gestuurdre fases binnen het oplaadproces van uw Pro-User IBC oplader, bent u in staat om uw accu tot bijna 100% van de oorspronkelijke capaciteit op te laden. Om ervoor te zorgen dat uw accu in een optimale conditie worden gehonden,kest u uw Pro-User lader permanent en voor langere periode aan de accu verbonden lately. De juiste fase binnen het oplaadproces worden automatisch geseleerd door de Pro-User lader:

Stap 1: Controle

Controleert de accuspanning en zorgt ervoor dat de verbindingen met de accu in orde zichn en dat de accu is in een stabiele conditie is voordat het laadproces begint.

Stap 2: Herstel

Begin, indien nodig, met het Voorbereiden van het herstelproces voor sterk ontladen en verzuurde accu's door het afgeven van pulserendekleine hoeveelheden stroom.

Stap 3: Gedempte Start

Een lage laadsnelheid beschermt diep ontladen en verzuurde accu's.

Stap 4-5: Bulk

Tijdens het grootste deel ("bulk") van de oplaadfase worden zowel een hoge als een gemiddelde laadstroom geveven tot onceveer 80% van de capaciteit van de accu.

Stap 5:Opnemen

De lader zal petite hoeveelheden laadstroom leveren om in een veilige, efficiente lading te voorzien en za waar bij gasvorming in de accu beperken.

Stap 6 & 7: Onderhoud 1 & Onderhoud 2

De accu is volledig opgeladen en staat voor gebruik (het accusymbol stopt met knipperen). In deze fase levert de lader alleen voldoende laadstroom om de accu "vol" te houden. De accuspanning wordt continu bewaakt om te controleren of er met een onderhoudslading moet worden begonnen: Als de spanning tussen de occupolen beneden 6.4V (6V) of 12,8V (12V) komt, za de lader een onderhoudscyclus starten totdat de spanning 6.8V (6V) of 13.6V (12V). hebft bereikt. Schakelen tussen "druppelsgewijs opladen" en "onderhoudsvrij opladen" worden voor onbepaaldeijd herhaald om de accu volledig opgeladen te houden.

Dit proces gebeurt zicher het risico om de accu te overladen. De acculader kan voor onbepaalde tijd aangesloten blijven op de accu.

WERKING

Lees dit zorgvuldig voordat u het apparaat gaat gebruiken.

Dit systeem is bedoeld om alleen te worden gebruikt voor 6V & 12V loodzuar accu's, bijv. Nat, Gel, AGM en 12,8 V LiFeP04 met 4 cellen. Deze lader is geschikt voor het opladen van:

• 6V accu's met een capaciteit van 12-120 Ah
  12V accu's met een capacititeit van 1,2-12 Ah
• 12V accu's met een capaciteit van 12-120 Ah
• 12,8V LiFePO4 Lithium batterijen met 4 cellen met een capacititeit van 8-50 Ah

Voorbereiding van de accu

Aanbevolen worden om de accu, indien möglichk, van de auto los te koppelen. Dit voorkomt beschadigingen aan de dynamo, de elektronica van de auto en schade aan de carrosserie door het möglichk morsen. Als u de accu uit het voertuig haalt, dan algid de geaarde aansluiting van de accu als eerste verwijdenen. Om vonden te voorkomen要去en alle accessoires van het voertuig zich uitgeschakeld. Een accu die gebruikt worden in de scheepvaart要去it de boot worden gehaal den aan de wal worden opgeladen.

(Aan boord opladen vereist speciale apparatuur die ontworpen is voor gebruik op het water).

Volg de voorzorgs- en Voorbereidende maatregelen van uw accufabrikant op, Zoals bijvoorbeeld het wel of Niet verwijderen van cel dappen tijdens het opladen. Zorg ervoor dat de laadstroom nicht meer bedraagt dan het door uw accufabrikant gegeven advies.

Voor onderhoudsvrijne accu's, is het Nietoodzakelijk om de volgende controles uit te voeren.Probeer.
niet om een onderhoudsvrijne accu te openen.

Als eerste de dappen van elke cel verwijderen en controleren of het niveau van de accuvloeistof voldoende is in elke cel. Als deze lager is dan het aanbevoleniveau, dan navullen met gedeioniseerd of gedistilleerd water.

A LET OP: In geen geval mag leidingwater worden gebruikt. De dappen van de cellen mogen waar Niet worden aangebracht dan nadat het opladen is voltooid. Hierdoor+knen de gezormde gassen tijdens het opladen ontsnappen. Het is onvermijdelijk dat eenkleine hoeveelheid accuzuur za ontsnappen tijdens het opladen.

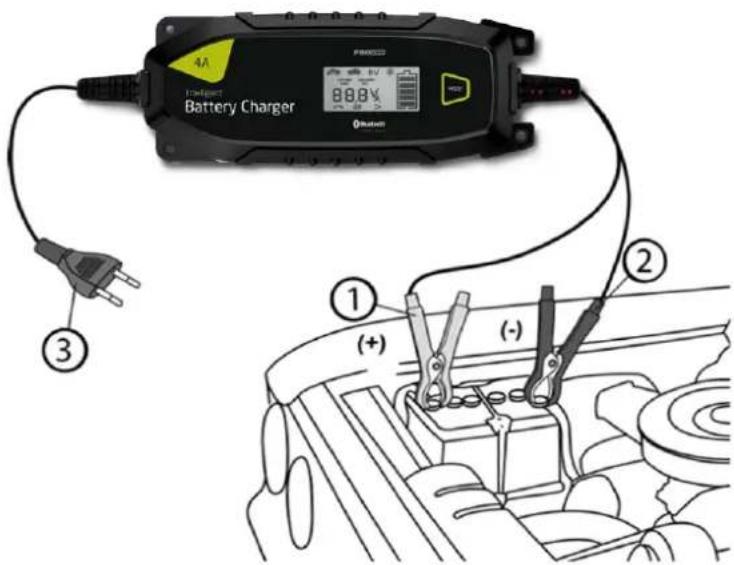

Aansluiten van de oplaadkabels

Sluit de klemmen aan op de accu in de volgende volgorde:

1. Sluit de positieve laadkabel (RED/ROOD) aan op de positieve pool van de accu (aangeduid met ^ 一 + ^ 一
2. Sluit de negatieve laadkabel (BLACK/Zwart) aan op de negatieve pool van de accu (gemarkeer "-") of aan het chassis van de auto. Niet aansluiten op brandstofleidingen of carburateur. Het is belangrijk dat alle aansluitingen goed contact make met hun respectievelijke aansluitpunten.
3. Nu kurz u de oplader aan op het stroomnet aansluiten en kan begonnen worden met het opladen en nadat de juiste oplaadmodus is geselecteerd zoals hieronder beschreiben.

Opladen

Uw Pro-User IBC lader kan eenvoudig worden ingesteld om veel verschillende soorten accu's op te laden. De volgende aanbevelingen moetenECHTER alleen worden gezien als een leidraad hierin. Bij twijfel.altijd contact opnemen met de fabrikant van de accu voor verdere instructies.

Opmerking: Afhankelijk van de conditie van de accu, za de lader de laadstromen aanpassen om een optimaal opladen van de accu te garanderen. Alleenijdens de fase "hoofdlading" worden de accu opgeladen met de maximale laadstroom. Kort voordat de maximale laadcapaciteit is bereikt, worden de laadstroom verminderd. Dit garandeert een druppelsgewijs en optimaal opladen van de accu tot een maximale capaciteit.

Onderwerp Beschrijving

Knop MODE: Druk op om de bewerking te selecteren:
12V accu: Standby, Motorfiets-Mode, Motorfiets-Mode + Vorst-Mode, Auto-Mode, Auto-Mode + Vorst-Mode,
6V accu: Standby, 6V-Mode, 6V-Mode + Vorst-Mode
Lang indrukken gedurende 3 seconden: Standby, Lithium-Mode, RECOVER-12V Mode
Na het selecteren van de MODE opladen, za het oplaadprogramma automatisch beginnen, als er verdier geen actie worden ondernomen.
12V-Motorfiets-Mode: voltage: 14.5V laadstroom: tot 4.0 A Geschikt voor 12V accu's met een capacititeit van minder dan 12Ah.
12V-Auto-Mode: voltage: 14.5V laadstroom: tot 4.0A Geschikt voor 12V accu's met een capacititeit vaneer dan 12Ah.
6V	6V-Mode: voltage: 7.3V laadstroom: tot 4.0A Als de.accuspanning:tussen 2,0 V en 7,0 V is,dan wordt de accu door de lader geselecteerd als 6V accu. Door op de MODE-knop te drukken worden het 6V opladenprogramma gestart.
*	VORST-Mode: Indien omgevingsttemperaturen zeer laagijken, worden een hogere laadspanning aangeraden om een accu op te laden. De VORST-mode要去 worden gekozen in combinatie met de bovengenoemde oplaadmodi en de laadspanning zal als volgt toenemen: VORST-mode + Motorcycle-Mode: verhoogde laadspanning: 14.7V VORST-mode + Auto-Mode: verhoogde laadspanning: 14.7V VORST-mode + 6V-Mode: verhoogde laadspanning: 7,4 V Gebruik deze instelling Nietijdens het opladen voor onderhoud wanner de temperatuur boven de 5°C is.
LITHIUM 12.8V	LITHIUM-Mode: spanning: 12,8 V Alleen geschikt voor LiFeP04 met 4 cellen! Opmerking: Als de spanning van de accu NietCUSSEN 11.6V en 13.8V is,dan is de lithium-modus Niet beschikbaar. Lang indrukken (3 sec.) van de Mode-knop is nodig om deze modus te kunnen selecteren.
RECOVER 12V	Recover-12V-Mode: voltage: 14.7V laadstroom: tot 4.0A (Vooral geschikt voor 12 V lood-zuur accu's met een capacititeit vaneer dan 12 Ah). Selecteer deze oplaadmodus om een sterk ontladen 12V of zour-accu met behulp van pulsen op te laden. Opmerking: Lang indrukken (3 sec) van de Mode-knop is nodig om deze modus handmatig te kunnen selecteren. LET OP: Gebruik deze modus nooit in combinatie met een lithium accu. Lees de handleiding van uw acculeverancier zorgvuldig door.

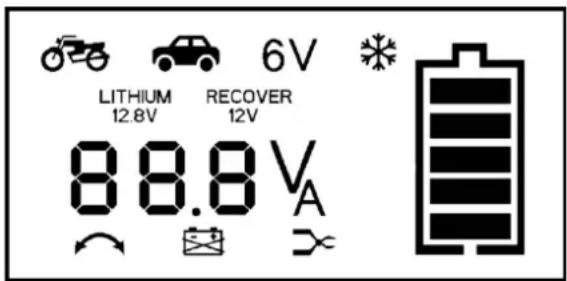

88.8 VA	Digitale Display: Toont spanning en stroom van de geselecteerde oplaadmodus en de aangesloten
	Verkeerde Polariteit: Dit symbool knippert als een accu in omgekeerde (vereerde) polariteit is verbonden. Controller de polariteit en de aansluiting en sluit de oplaadkabels opnieuw aan.
	Defecte-Accu: - Zodra de acclulader is aangesloten op het lichtnet, za de lader de aangesloten accu analyseren: Als de accuspanning lager is dan 2,0 V of hoger is dan 14 V, dan is de accu Niet geschikt om op te laden of defect en het "Defecte-Accu" -symbool zal.gaan branden. - Als de aangesloten accu worden opgeladen in "RECOVER-12V"-Mode en na 3aar is de spanning van de accu nog steeds Niet hoger dan 12V, dan kan de accu als defect worden beschouwd.

Niet verbonden: Dit symbol knippert als er geen accu is aangesloten dan wel dat de verbinding is verbroken. Controller de aansluiting en sluit de opplaadkabels opnieuw aan.

Accu-niveau:

Dit symbool knippertijdens het opladen. De balkjes geen de voortgang aan: 1 balkje (20%) , 2 balkjes (40%) , 3 balkjes (60%) , 4 balkjes (80%) , 5 balkjes (90%)

Als het symbool stocht met knipperen, dan is de accu volledig opgeladen er schakelt de lader automatisch over maar "Onderhoud / Druppelsgewijs opladen" om de accu in een volledig opgeladen toestand te honden.

Geheugenfunctie

De lader zal terugkeren maar de LASTe oplaadmodus als deutsche wordt losgekoppeld of opniew worden aangesloten. Als Deutsche modus Niet past bij de op dat moment aangesloten accu, dan za delader automatisch terugkeren maar de stand-by-modus.

Detectie Defecte Accu En Herstel

Zelfs indien de accuspanning erg laag is, zal de oplader proberen de accu te redden. Als de accuspanning tussen de 7V tot 10,5V is, is het Niet duidelijk of er een volledig opgeladen 6V accu of diep ontladen 12V accu is aangesloten. Het laadproces begint automatisch met een gedoseerde impulslading in een poging om een 12V accu te reactiveren totdat de spanning stijgt.

Op deze manier worden accu's waarvan worden gedacht dat zij volledig ontladen zijn, weir bruikbaar gemaatk. Als de spanning binnen 2 eer Niet boven de 10,5V stijgt, za het symbool "Defecte accu" oplichten en kan de aangesloten accu als defect worden beschouwd.

Zero-(Nul)-volt-accu-opladen.

Deze functie worden gebruikt in Lithiumaccu's. Lithiumaccu's hebben Protection Circuit Modules (PCM) ("Circuitbeschemingsmodule"). De uitgangspanning is 0V als de PCM is geactiveerd. Een zeerkleine pulsspanning worden er dan gebruikt om de verbinding van de batterij te detecteren.

Onderhoud / Druppelsgewijs laden.

Nadat de accu volledig is opgeladen schakelt de lader automatisch overaar druppelsgewijs laden. Afhankelijk van de gemeten spanning wordt het laadproces onderbroken of de accu worden in volledig geladen conditie gehonden met lage laadstromen. Een accu kan permanent aangesloten blijven aan de lader zonder schade of nadelige effecten op de prestaties van de accu. De druppelsgewijze lading kan worden toegepast om de spanning in een accu te onderhoven.

De IBC acculader zal nicht beginnen te laden, zonder dat een laadmodus is geselecteerd.

1. Voordat een accu worden opladen dient men de uitgangen van de lader te verbinden met de accu.
2. Zorg ervoor dat u de juiste oplaadmodus kiest door op de Mode-knop te drukken. Een verkeerde keuze kan tot problemen en schade van uw accu en auto leiden. Bekijk ook het instructieboek van uw auto om te komen tot een keuze van de goede oplaadmodus.
3. Deinstallingen worden effectief door op de "MODE-knop" te drukken en stap voor stap op de knop te blijven drukken totdat de gewenste modus is bereikt. Na deze keuze zal de oplader met het laadproces beginnen.

Stoppen van het Oplaadproces.

Ten allen tijde kan het oplaadproces worden gestopt door het loskoppelen van het netsnoer.

Na het Opladen

Waarschuwing! Koppel het netsnoer los alvorens de verbindingen met de accu te verbreken. Voorkom open vuur, gloeiend of elekstrostatisch geladen materiaal en vonden in de directe omgeving van de accu, waarhat het vrijgekomen gas uit de accu brandhaar is. Zorg algijd voor voldoende ventilatie. Vanwege het risico van de aanwezigheid van explosief gas, alleen de accu verbinden en loskoppelen als voorafgaand de netspanning eveneens is losgekoppeld.

1. Haal het snoer van de acculader uit het stopcontact
2. Maak de "negatieve" laadkabel (BLACK/ZWART) los van de negatieve accupool (gemarkeerd met "- of massa).
3. Maak de "positieve" laadkabel (RED/ROOD) los van de positieve accupool (gemarkeerd met "+").
4. Maak de oplader schoon en berg deze op.

Als de opgeladen accu gereed is, wacht dan enige tijd tot het borreten van de accuvloeistof is gestopt. Controllerer waar het peil van de accuvloeistof in elke cel en vul deze, indien nodig, voorzichtig bij met gedeioniseerd of gedistilleerd water. Plaats de dappen terug. Overbodige accuvloeistof rond om de dappen要去en voorzichtig worden wegveegd, waar dit een bijtende vloeistof is. Voorkom dat er elektrolyt op uw huid of kleding komt. Gebruik oogbescherming. Was uw handen zorgvuldig.

IN GEVAL VAN PROBLEMEN

WAARSCHUWING! Open of demonteer het apparaat Niet. Pogingen om het apparaat zelfte repareren, kan een elektrische schok of brand veroorzaken. Volg deveiligheidsvoorschriften op als u met het apparaat werkt.

In een gelding aantal gevallen zal het laadproces heel snel geeidig zd, terwijl de accu nog nicht helemaal is opgeladen of Niet de gewenste spanning levert. De reden kan zich dat de accu defect is en dat deze要去 worden verrangen. Als de oplader helemaal Niet werk, dan kan er een interne zekering zich doorgebrand. Probeer net deze interne zekering Niet zelf te verrangen. Het apparaat要去 worden nagekeken door de fabrikant of een geauthoriseerd servicecentrum.

ACCUONDERHOUD EN VERZORGING

Het is van essentieel belang om uw accu regelmatig gedurende het hele一年多 opgeladen te honden, vooral tijdens de wintermaanden. De lage temperatuur vermindert de efectiviteit van de autoaccu en de motorolie is dikker. Motoren starten hierdoor steeds moeilijker en de verwarming, ruitenwissers en lichten verbruiken allemaal elektriciteit. Juist in dezeperiode要去en accu's een piekvermogen leveren. Als uw accu Niet regelmatig worden onderhonden en Niet volledig geladen worden bewaard, kan dit problemen verroorzaken en kan deze möglichk "leeg" of defect raken.

Hierbij vindt u enige nuttige tips om uw accu bruikbaar te honden in combinatie met uw acculader.

Het Opsoren van Defecte Cellen met een Hygrometer (niet möglichk met Lithium en verzegelde of onderhoudsvrijne accu's)

Startaccu's nien meestal samengesteld uit meerdere cellen, met een nominale spanning van 2V per cel. Als een van de cellen defect is, gaat dit ten kosten van de hele accu. Wanner, na enkele uren van opladen, de accu nog steeds leeg is, test dan de accucellen.

Met behulp van een hydrometer, die o.a. gekocht kan worden in een autoshop,kest u het soortelijk gewicht van het elektrolyt in elke cel meten. Noteer van elke cel de metingen van de hydrometer. Doe na de meting de vloeistof terug in de cel en let er op geen vloeistof te morsen. Als de uitslag van een cel lager is dan die van de andere cellen, kan dit duiden op een defecte cel. Indien nodig maar een autoelektricien uw accu controeren. In sommige geallen kan een accu weeer worden hersteld, maar een defecte accu cel is meestal al voldoende op uw accu onbruikbaar te maken.

Onderhoud

Soms lijkt een accu leeg, maar deoorzaak kan liggen in het feit dat de accu gewoon vies is of dat de verbindingen op de occupolen Niet goed vast zitten. Het is belangrijk om de occupolen regelmatig te onderhouden. Maak alle contacten schoon en vet deze in met zuuvvrije vaseline. Zorg ervoor dat alle verbindingen goed vast zitten.

Het is belangrijk om het niveau van de accuvloeistof in de accuellen boven de accuplaten te lately uitkommen. Let er op dat de accuellen Niet te vol met vloeistof komen te zitten. Het elektrolyt is een sterk zourl! Gebruik voor het navullen geen leidingwater. Gebruik.altijd gedeioniseerd of gedistilleerd water. Indien nodig LAST uw garage de accu controeren.

Uw IBC lader aansluiten op uw smartphone met bluetooth voorziening (alleen IBC4000B)

LET OP:

iOS8.0 of nieuwere versie dan wel Android 4.4. of nieuwere versie en een apparaat met Bluetooth BLE Ver. 4.3 of nieuwere versie is nodig om een verbinding te makeen met de accelader.

1. Download en installeer de gratis app van "Pro-User Check & Charge" app van Apple App Store of Google Play Store.
2. Zorg er voor dat Bluetooth is ingeschakeld op uw smartphone.
3. Verbind de acculader met de netspanning en let er op dat de acculader aanstaat.
4. Open de "Pro-User Check & Charge" app
5. Controller de app's "Settings" en neem de gewenste instellungen, die u nodig heeft. (Background Refresh en Notifications)
6. Selecteer het apparaat waarmee u verbinding wilt make. Let erop dat sectie "Charger" is geselecteerd. Naar keuze kan u verbinding make met meer dan een lader of accutester.
7. Pas de instellungen aan indien nodig.

Gefeliciteerd.

U kunt nu uw acculader en de status van uw accu op een zeer handige manier controleren. De app is makkelijk te gebruiken en geeft u alle benodigde informatie over uw accu en de parameters van de accruladers.

Opmerking: De app levert slechts informatie over de laadmodi. Gebruik ter controle deze handleiding, indien u Niet zeker bent welke modus u moet kiezen.

Wachtwoord

Indien u meer dan een acculader hebts, dan wenst u mogelijk het apparaat een neue waam te geven of uw eigen wachtwoord in te voeren voor de verbinding. Het wachtwoord is automatisch opgeslagen in de app.

Het standardwachtwoord is: 123456

Als u het wachtwoord hebt vergeten, dan kunt u de acculader weeer instellen op het standardwachtwoord door langer dan 5 seconden op de MODE-knop te drukken.

Opmerking: Het wachtwoord van een Pro-User IBT accutester is Niet te veranderen. Dit bestaat uit een uneke productcode die op het apparaat is gedrukt.

Bluetooth Verbinding

Als u uw smartphone in de standby modus hebt gezet of de Bluetooth verbinding is op een andere manier onderbroken geweest, dan is het möglichk nodig om enige seconden te wachten alvorens verbinding kan worden gemaakt met de acculader. (Schuif om de lijst met apparaten te verversen. Meestal is er geen wachtwoord nodig als het wachtwoord is opgeslagen in de app.

Mobiele Applicatie Gebruikers Interface: (software versie uitgave 01-2017, details konnen veranderen).

Startpagina van "Check & Charge" laders invoeren

Lijst van aangesloten

Naam en wachtwoord

Aan en uit knop en overzicht van de te laden parameters

Set up van de oplaad modus

Geschikte accuspanngen	6V & 12V & 12,8V
Geschikte accutypes en voltages van accu's	6V & 12V loodhoudende accu's bijv. Nat, Gel, AGM en 12.8V LiFeP04 met 4 cellen De acculader is geschikt voor het laden van: • 6V: 12-120Ah capacititeit • 12 V: 1,2 -12Ah capacititeit • 12 V: 12 -120Ah capacititeit • 12.8V 8 - 50 Ah capacititeit (LiFeP04 Lithium accu's met 4 cellen)
Elektrische Waarden
AC Input	220V - 240V ~ 50Hz; max. 0,6A
Te laden stroomsterkte	0.9 A ± 10 %, 4.0 A ± 10%, 3.0 A ± 10%
Te laden voltages	7,3 V / 7,4V voor 6V accu 14,5 V / 14,7V voor 12V accu 14.5V voor Lithium (12.8V 4 LiFeP04 met 4 cellen)
Verbruik	65W
Terug lekstroom zonder AC input	< 5mA
Anders
Beschermingsklasse	IP65
Elektrische waarborgen	Bescherming gegen: oververhitting, kortsluiting verwisseling/omkering van polariteit
Omgevingstemperatuur	0°C ~ 40°C
Opslagtemperatuur	-30 °C ~ 60 °C

Dit model kan worden gebruikt in EU landen.

IP65

MILIEUBESCHERMING

Het product is geclassifiedeerd als elektrische of elektronische apparatuur en mag aan het eind van zich levensduur Niet als afval worden verwijderd tezamen met ander huishoudelijk- of bedrijfsafval. Vraag uw gemeente of winkelier om advies voor recycling.

GARANTIE

Pro-User garandeert dit product voor eenperiode van 2aar gerekend vanaf de datum van aankoop door de oorspronkelijke koper. De garantie is Niet overdraagbaar. De garantie dekt uitsluitend en alleen manuren en materialien. Om in aanmerking te komen voor garantieservice dient men ook het aangekochtete product terug te bezorgen op deplaats van aankoop of bij de geauthoriseerde Pro-User dealer tezamen met uw aankoopbewijs. De garantie vervalt als het product is beschadigd of nicht is gebruikt zoals in de gebruiksaanwijzing staat beschreven. De garantie vervalt als een Niet toegestane reparatie is uitgevoerd. Pro-User geeft geen andere expliciete of impliciete garantie. Pro-User is alleen verantwoordelijk voor reparatie of verranging (aar keuze van Pro-User) van het defecte product en is nicht verantwoordelijk voor eventuale gevolgschade of ongemak veroorzaakt door het defect.

INTRODUCTION
